OTG100SLB6 - Kazán GORENJE - Ingyenes használati útmutató

Termék típusa	Fali gázkazán
Márka	Gorenje
Modell	OTG100SLB6
Méretek (Sz x M x Mé)	400 x 700 x 300 mm
Tömeg	28 kg
Tápellátás	Földgáz (G20) / Propán (G31) - 230 V ~ 50 Hz
Névleges teljesítmény	24 kW
Hatásfok	Akár 93% (Fűtőérték)
Fűtési hőmérséklet tartomány	30 °C-tól 80 °C-ig
Melegvíz hőmérséklet tartomány	35 °C-tól 60 °C-ig
Melegvíz áramlás (ΔT=30°C)	13,5 L/perc
Üzemi nyomás	1-3 bar
Energiaosztály	A (fűtés) / A (HMV)
Zajszint	52 dB(A)
Fő funkciók	Központi fűtés és azonnali melegvíz-termelés, elektronikus szabályozás, digitális kijelző
Biztonsági funkciók	Túlmelegedés elleni biztonsági berendezés, vízhiány biztonság, fagyvédelem, lángfelügyelet, huzathiány biztonság
Karbantartás és tisztítás	Külső tisztítás nedves ruhával, éves leürítés szakember által, víznyomás ellenőrzése
Alkatrészek és javíthatóság	Alkatrészek elérhetők a gyártó weboldalán vagy hivatalos szervizben
Általános információk	Használati utasítás több nyelven elérhető, ingyenesen letölthető PDF formátumban

Gyakran ismételt kérdések - OTG100SLB6 GORENJE

Hogyan kapcsoljam be a Gorenje OTG100SLB6 kazánt?

Nyomja meg a be/ki gombot. Szükség esetén állítsa be a kívánt hőmérsékletet a + és - gombokkal.

Mit tegyek, ha a kazán nem kapcsol be?

Ellenőrizze az elektromos tápellátást és a gázellátást. Ha a probléma továbbra is fennáll, olvassa el a használati utasítás hibaelhárítás szakaszát.

Hogyan állítsam be a víz hőmérsékletét?

Használja a vezérlőpanel beállító gombjait. A fűtési hőmérséklet 30°C és 80°C között, a melegvíz hőmérséklete 35°C és 60°C között állítható be.

Mit jelent az E01 hibakód a kijelzőn?

Az E01 kód gyújtáshibát jelez. Ellenőrizze a gázellátást és a nyomást. Ha a probléma továbbra is fennáll, hívjon szakembert.

Hogyan légtelenítsem a radiátorokat?

Nyissa ki a radiátor légtelenítő csavarját egy kulcs vagy csavarhúzó segítségével, hagyja a levegőt távozni, amíg víz nem jön, majd zárja vissza. Ezután ellenőrizze a kazán nyomását.

Milyen az ajánlott víznyomás?

Az üzemi nyomás 1 és 3 bar között legyen. Ha 1 bar alatt van, töltse fel a rendszert a töltőcsapon keresztül.

Hogyan karbantartsam a kazánt?

Éves karbantartás szakember által kötelező. Tisztítsa a külső részt nedves ruhával, és rendszeresen ellenőrizze a nyomást.

A kazán szokatlan zajt ad, mit tegyek?

A sípoló zaj lég- vagy gázáramlási problémát jelezhet. A kopogó zaj vízkőlerakódás miatt lehet. Hívjon szakembert.

Hogyan védjem a kazánt a fagytól?

A kazán fagyvédő funkcióval rendelkezik. Hosszabb távollét esetén tartsa a fűtést fagyvédelem üzemmódban, vagy ürítse le a rendszert.

Hol találom az OTG100SLB6 modell alkatrészeit?

Az alkatrészek a Gorenje vevőszolgálatánál vagy a hivatalos weboldalon érhetők el. Készítse elő a modellszámot.

HASZNÁLATI ÚTMUTATÓ OTG100SLB6 GORENJE

Használati útmutató 32

A vízmelegítő összhangban van az érvényes szabványokkal és hivatalosan tesztelt, a vízmelegítőhöz biztonsági tanúsítvány és elektromágneses kompatibilitásról szóló tanúsítvány lett kiadva. Az alapvető műszaki jellemzőket a csatlakozó csövek között található adattábla tartalmazza. A bojlert a vízvezeték és elektromos hálózatra csak az erre szakosodott szakember csatlakoztathatja. A bojler belsejébe javítás, vízkő-eltávolítás, ellenőrzés vagy az antikorróziós védelmet biztosító anód eltávolítása céljából csak a márkaszerviz szakembere nyúlhat.

BEÉPÍTÉS

A vízmelegítőt olyan közel kell felszerelni a konnektorhoz, amennyire csak lehetséges. A bojlert két, legalább 8 mm névleges átmérőjű csavarral erősítsék a falra. A vízmelegítő csak olyan falra szerelhető fel, amely alkalmas a vízzel feltöltött készülék tömegének biztonságos megtartására. A vízmelegítő csak függőlegesen rögzíthető fel a falra.

A KÉSZÜLÉK MŰSZAKI JELLEMZŐI

Tipus	OTG 30 N OTG 50 N OTG 65 N OTG 80 N OTG 100 N OTG 120 N
Modell	OTG 30 SLIM	OTG 50 SLIM	OTG 65 SLIM	OTG 80 SLIM	OTG 100 SLIM	OTG 120 SLIM
Ürtartalom [I]	30	50	65	80	100	120
Névleges nyomás [MPa]	0,6
Tömeg / vízzel telt [kg]	19/49	24/74	28/93	31/111	36/136	41/161
A katlan korrózióelleni védelme	Zománcozott / Mg anód
Csatlakozási teljesítmény [W]	2000
Feszültség [V~]	230
Protection class	I
Degree of protection	IP 24
75°C-ra történő melegítés ideje 1) [h]	105	155	230	305	355	435
Kevert vízmennyiség 40°C-on [I]	58	94	124	148	194	226
Energiafelhasználás 2) [kWh/24h]	0,90	0,99	1,13	1,26	1,71	1,81

1) A bojler teljes urtartalmának melegítése elektromos futoszállal 15°C homérsékletu bemeno hideg csapvíznél.
2) Energiafelhasználás a bojler vizének állandó 65°C homérsékleten tartásánál és 20°C-os környezet homérsékletnél, DIN 44532 szerint mérve.

	A B C
OTG 30	510	310	235
OTG 50	690	470	250
OTG 65	820	605	245
OTG 80	950	735	245
OTG 100	1125	900	255
OTG 120	1300	900	430

A bojler csatlakoztatási és összeszerelési méretei [mm]

CSATLAKOZTATÁS A VÍZHÁLÓZATRA

A bojler vízbevezetési és -elvezetési vezetékei különböző színnel vannak jelölve. A hideg vízbevezetés kékkel, a meleg vízelvezetés pedig pirossal.

A bojlert kétféleképpen lehet a vízvezeték hálózatra csatlakoztatni. A zárt, yomórendszerű csatlakozás több fogyasztóhelyen történő vízvételezést tesz lehetővé, a nyitott, nem nyomórendszerű pedig csak egy fogyasztóhelyen. A kiválasztott csatlakozási rendszertől függően megfelelő keverőcsaptelepeket is be kell szereznie.

Nyitott, nem nyomórendszernél a bojlerba visszacsapó szelepet kell építeni, amely megakadályozza, hogy a víz a katlanból kifolyjon, ha a hálózatból kifogy a víz. Ennél a csatlakozási rendszernél átfolyó keverőcsaptelepet kell alkalmazni. A bojlerben a melegítés hatására nő a térfogat, ami a keverőcsaptelepen csöpögést okoz. A keverőcsaptelep karjának erős meghúzásával a víz csöpögését nem lehet megállítani, de eltörheti a csaptelepet.

Zárt, nyomórendszernél a fogyasztóhelyeken nyomó keverőcsaptelepeket kell alkalmazni. A biztonságos működés érdekében a bevezető csőre feltétlenül biztonsági szelepet vagy olyan biztonsági együttest kell építeni, amely megakadályozza, hogy a kazánban a nyomás a nominális értéknél 0,1 MPa-nál magasabbra emelkedjen.

Vízmelegítés közben a bojlerban a biztonsági szelepben beállított határig növekszik a nyomás. Tekintettel arra, hogy a víz a vízvezeték hálozatba történő visszajutása akadályba ütközik, a biztonsági szelep kifolyó nyilásán víz csöpöghet. A csöpögő vizet a biztonsági szelep alá helyezett vízfelfogóval a lefolyóba vezetheti. A biztonsági szelep kifolyója alatt elhelyezett elvezető csövet egyenesen lefelé kell elhelyezni, fagymentes helyen.

Amennyiben a helytelenül végzett szerelés miatt a visszacsapó szelepből csöpögő vizet nem lehet a kifolyó csőbe vezetni, úgy a csöpögést egy 3 literes tágulási tartálynak a bojler befolyó csövébe való beépítésével lehet megszüntetni.

A visszacsapó szelep helyes működésének ellenőrzését Önnek kell elvégeznie 14 naponta. Ellenőrzéskor a kar elmozdításával vagy az anyacsavar szelepről való lecsavarásával (a visszacsapó szelep típusától függően) ki kell nyitni a visszacsapó szelep kifolyó csövét. Ha a szelep kifolyó csövén kifolyik a víz, az azt jelenti, hogy a visszacsapó szelep tökéletesen működik.

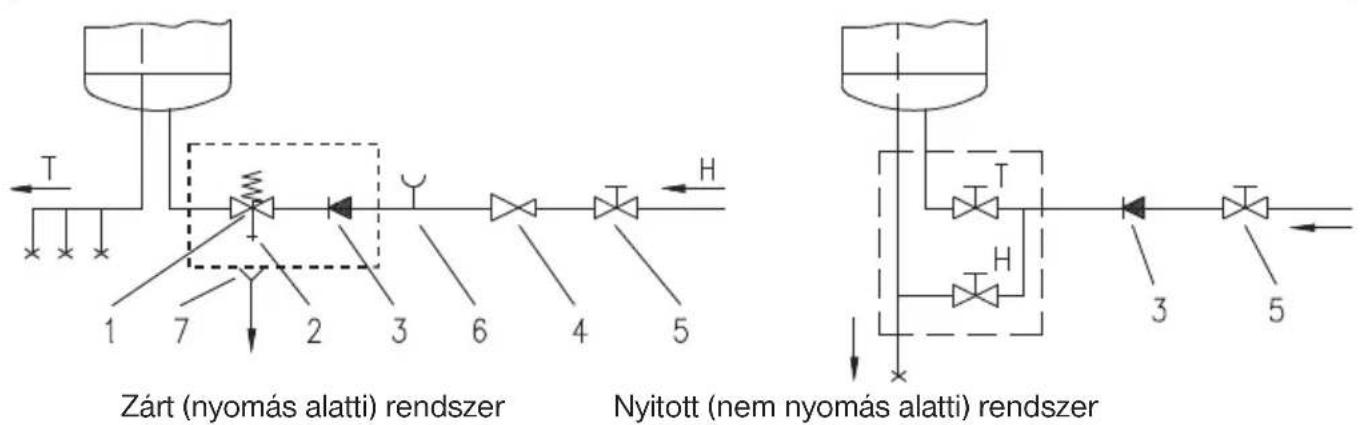

Fő részek: 1- Biztonsági szelep 6- Ellenőrző szerelvény

2- Ellenőrző szelep 7- Tölcsér kifolyó csatlakozással
3- Visszacsapó szelep
4- Nyomáscsökkentő szelep H -Hidegvíz
5- Elzáró szelep T - Melegvíz

A vízmelegítő és a biztonsági szelep között zárásmentes elzáró szelep is felszerelhető, mivel ezzel a biztonsági szelep funkciója meggátolható.

Ha a vízhálózatban a víz nyomása 0,5 MPa-nál (5 bar) alacsonyabb, akkor nyomáscsökkentő szelep beépítésére nincs szükség. Ha a víznyomás meghaladja a 0,5 MPa-t (5 bar), akkor nyomáscsökkentő szeleppel kell fölszerelni. Az elektromos csatlakoztatást megelőzően kötelező a vízmelegítő vízzel történő feltöltése. Az első feltöltésnél a keverő csaptelep melegvíz csapját ki kell nyitni. Ha a vízmelegítő fel van töltve vízzel, akkor a keverő csaptelep kifolyó csövén megkezdődik a víz kifolyása.

ELEKTROMOS HÁLÓZATRA TÖRTÉNŐ CSATLAKOZTATÁS

Az elektromos hálózatra történő csatlakoztatás előtt a bojlerbe csatlakozókábelt kell építeni, ehhez le kell venni a műanyag védőfedelet. Ahhoz, hogy ezt megtehesse, le kell csavarnia a vízmelegítő biztonsági fedelét.

A bojler elektromos hálózatra történő csatlakoztatását az elektromos vezetékekre vonatkozó szabványok szerint kell elvégezni. Tekintettel arra, hogy a bojlernek nincs olyan eleme, amely tartósan elválasztaná az elektromos hálózattól, ezért a bojler és a tartós vezeték közé a kábelcsatlakozásba olyan kapcsolót kell beiktatni, amely megszakítja a táplálás mindkét pólusát, és amelynél a nyitott kontaktusok alatt a távolság legalább 3 mm.

Jelmagyarázat:

1 - Termosztát
2 - Olvadó biztosító
3 - Fütöszál
4 - Ellenőrző lámpa
5 - Csatlakozókapocs

L - Fázis vezeték

N - Semleges vezeték

- Biztonsági vezeték

Az elektromos kapcsolás vázlata

FIGYELMEZTETÉS: A bojler belsejébe történő beavatkozás előtt a bojlert feltétlenül áramtalanítani kell!

A KÉSZÜLÉK HASZNÁLATA ÉS KARBANTARTÁSA

A bojler vízvezeték és elektromos hálózatra történő csatlakoztatás után használatra készen áll.

A védőfedél elülső oldalán található termosztát gombjának forgatásával válassza ki a kívánt vízhőmérsékletet 25°C és 75°C között. Javasoljuk, állítsa a gombot “E” helyzetbe; Ez a beállítás a legtakarékosabb; ennél a beállításnál a vízhőmérséklet kb. 55°C, a vízkőképződés és a hőveszteség pedig kisebb lesz, mint a magasabb hőmérsékletre történő beállításoknál.

A elektromos fütőszál működését az ellenőrzőlámpa mutatja. A bojlerek vázán található hőmérő mutatja a vízhőmérsékletet.

Amennyiben a bojlert hosszabb ideig nem használja, annak tartalmát úgy védi meg a befagyástól, hogy nem kapcsolja ki az elektromos áramot, a termosztát gombját “*” helyzetbe helyezi. Ennél a beállításnál a bojler kb 10°C-on tartja a vízhőmérsékletet.

Ha a bojlert áramtalanítja, akkor a fagyveszély elkerülése érdekében engedje le a vizet. A víz kiengedése előtt a vízmelegítőt feltételenül áramtalanítani kell. Ezután a keverőcsaptelepek egyikén kinyítjuk a vízmelegítőhöz csatlakoztatott melegvízcsapot. A vízmelegítőből a vizet a bevezetőcsövön engedjük ki. Javasoljuk, hogy erre a célra a biztonsági szelep és a bevezetőcső közé megfelelő kifolyószelepet vagy T-elemet építsen be. Amennyiben ez nincs, úgy a vízmelegítőt a biztonsági szelep kifolyóján keresztül is kiürítheti, éspedig úgy, hogy a fogantyút illetve a szelep forgó sapkáját szeleptesztelési helyzetbe helyezi. A vízmelegítő bevezetőcsövön keresztül történő leeresztésekor marad egy kisebb mennyiségű víz, amelyet a fütőszál peremének lecsavarása után tud leereszteni.

A bojler külső falát gyenge mosószeres vízzel tisztítsa. Ne használjon hígítókat és durva tisztítószereket.

Rendszeres szervízeléssel biztosítani fogja a bojler hibátlan működését és hosszú élettartamát. A márkaszerviz az első ellenőrzést két évvel a csatlakoztatás után végezze el. Az ellenőrzés folyamán megvizsgálja az antikorróziós anód elhasználódását és szükség szerint eltávolítja a vízkövet, amely a felhasznált víz minőségétől, mennyiségétől és hőmérsékletétől függően rakódik le a bojler belsejében. A szervizszolgálat a bojler átvizsgálása után a megállapított állapot alapján javaslatot tesz a következő szükséges ellenőrzés időpontjára.

Kérjük, hogy a bojler esetleges hibáit ne javítsa saját maga, hanem azokról tájékoztassa az Önhöz legközelebb eső márkaszervizt.
