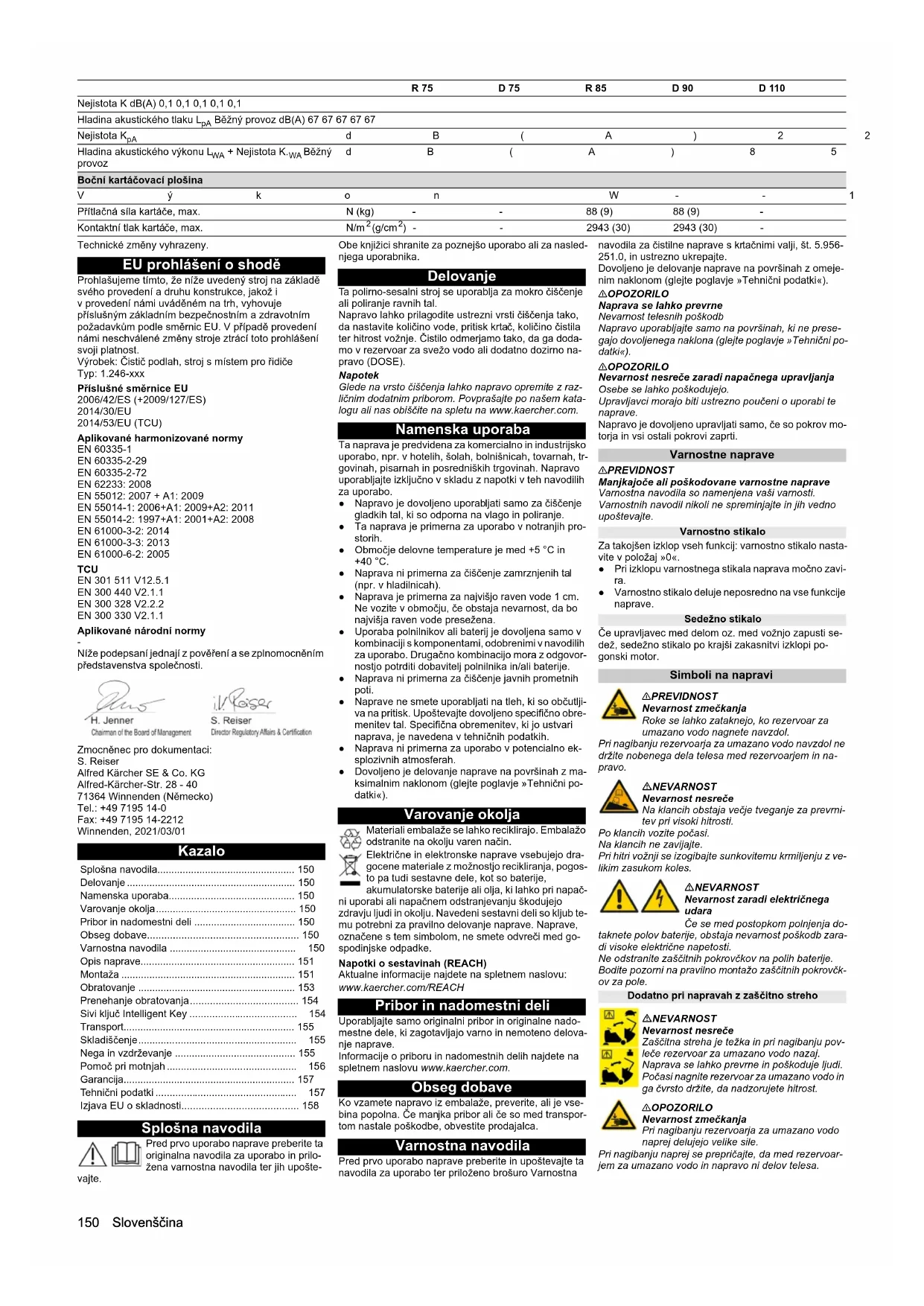

NAVODILA ZA UPORABO B 200 R Bp Pack Kärcher

Nega in vzdrževanje 155

Pomoč pri motnjah 156

Garancija.... 157

Tehnični podatki 157

Izjava EU o skladnosti.... 158

Splošna navodila

Pred prvo uporabo naprave preberite ta originalna navodila za uporabo in priložena varnostna navodila ter jih upošte-

vajte.

Obe knjižici shranite za poznejšo uporabo ali za naslednjega uporabnika.

Delovanje

Ta polirno-sesalni stroj se uporablja za mokro čiščenje ali poliranje ravnih tal.

Napravo lahko prilagodite ustrežni vrsti čiščenja tako, da nastavite količino vode, pritisk krtač, količino čistila ter hitrost vožnje. Čistilo odmerjamo tako, da ga dodamo v rezervoar za svežo vodo ali dodatno dozirno napravo (DOSE).

Napotek

Glede na vrsto čiščenja lahko napravo opremite z različnim dodatnim priborom. Povprašajte po našem katalogu ali nas obiščite na spletu na www.kaercher.com.

Namenska uporaba

Ta naprava je predvidena za komercialno in industrijsko uporabo, npr. v hotelih, šolah, bolnišnicah, tovarnah, trgovinah, pisarnah in posredniških trgovinah. Napravo uporabljajte izključno v skladu z napotki v teh navodilih za uporabo.

- Napravo je dovoljeno uporabljati samo za čiščenje gladkih tal, ki so odporna na vlago in poliranje.

- Ta naprava je primerna za uporabo v notranjih prostorih.

- Območje delovne temperature je med +5 °C in +40 °C.

- Naprava ni primerna za čiščenje zamrznjenih tal (npr. v hladilnicah).

- Naprava je primerna za najvišjo raven vode 1 cm. Ne vozite v območju, će obstaja nevarnost, da bo najvišja raven vode presežena.

- Uporaba polnilnikov ali baterij je dovoljena samo v kombinaciji s komponentami, odobrenimi v navodilih za uporabo. Drugačno kombinacijo mora z odgovornostjo potrditi dobaviteli polnilnika in/ali baterije.

- Naprava ni primerna za čiščenje javnih prometnih poti.

- Naprave ne smete uporabljati na tleh, ki so občutljiva na pritisk. Upoštevajte dovoljeno specifično obremenitev tal. Specifična obremenitev, ki jo ustvari naprava, je navedena v tehničnih podatkih.

- Naprava ni primerna za uporabo v potencialno eksplozivnih atmosferah.

- Dovoljeno je delovanje naprave na površinah z maksimalnim naklonom (glejte poglavje »Tehnični podatki«).

Varovanje okolja

Materiali embalaže se lahko reciklirajo. Embalažo odstranite na okolju varen način.

Električne in elektronske naprave vsebujejo dragocene materiale z možnostjo recikliranja, pogosto pa tudi sestavne dele, kot so baterije,

akumulatorske baterije ali olja, ki lahko pri napačni uporabi ali napačnem odstranjevanju škodujejo zdravju ljudi in okolju. Navedeni sestavni deli so kljub temu potrebni za pravilno delovanje naprave. Naprave, označene s tem simbolom, ne smete odvreči med gospodinjske odpadke.

Napotki o sestavinah (REACH)

Aktualne informacije najdete na spletnem naslovu:

Ko vzamete napravo iz embalaže, preverite, ali je vsebina popolna. Če manjka pribor ali će so med transportom nastale poškodbe, obvestite prodajalca.

Varnostna navodila

Pred prvo uporabo naprave preberite in upoštevajte ta navodila za uporabo ter priloženo brošuro Varnostna

navodila za čistilne naprave s krtačnimi valji, št. 5.956-251.0, in ustrezno ukrepajte.

Dovoljeno je delovanje naprave na površinah z omejenim naklonom (glejte poglavje »Tehnični podatki«).

△OPOZORILO

Naprava se lahko prevrne

Nevarnost telesnih poškodb

Napravo uporabljajte samo na površinah, ki ne presegajo dovoljenega naklona (glejte poglavje »Tehnični podatki«).

△OPOZORILO

Nevarnost nesreče zaradi napačnega upravljanja

Osebe se lahko poškodujejo.

Upravljavci morajo biti ustrezno poučeni o uporabi te naprave.

Napravo je dovoljeno upravljati samo, će so pokrov motorja in vsi ostali pokrovi zaprti.

Varnostne naprave

▲PREVIDNOST

Manjkajoče alí poškodovane varnostne naprave

Varnostna navodila so namenjena vaši varnosti.

Varnostnih navodil nikoli ne spreminjajte in jih vedno upoštevajte.

Varnostno stikalo

Za takojšen izklop vseh funkcij: varnostno stikalo nastavite v položaj »0«.

- Pri izklopu varmostnega stikala naprava močno zavira.

- Varnostno stikalo deluje neposredno na vse funkcije naprave.

Sedežno stikalo

Če upravljavec med delom oz. med vožnjo zapusti sedež, sedežno stikalo po krajši zakasnitvi izklopi pogonski motor.

Simboli na napravi

△PREVIDNOST

Nevarnost zmečkanja

Roke se lahko zataknejo, ko rezervoar za umazano vodo nagnete navzdol.

Pri nagibanju rezervoarja za umazano vodo navzdol ne držite nobenega dela telesa med rezervoarjem in napravo.

⚠NEVARNOST

Nevarnost nesreče

Na klancih obstaja večje tveganje za prevrnitev pri visoki hitrosti.

Po klancih vozite počasi.

Nevarnost zaradi električnega udara

Ne odstranite zaščitnih pokrovčkov na polih baterije.

Bodite pozorni na pravilno montažo zaščitnih pokrovčkov za pole.

Dodatno pri napravah z zaščitno streho

ΔNEVARNOST

Nevarnost nesreče

Zaščitna streha je težka in pri nagibanju povleče rezervoar za umazano vodo nazaj.

Naprava se lahko prevrne in poškoduje ljudi.

Počasi nagnite rezervoar za umazano vodo in ga čvrsto držite, da nadzorujete hitrost.

△OPOZORILO

Nevarnost zmečkanja

Pri nagibanju rezervoarja za umazano vodo naprej delujejo velike sile.

Pri nagibanju naprej se prepričajte, da med rezervoarjem za umazano vodo in napravo ni delov telesa.

POZOR

Nevarnost prevrnitve

Zaščitna streha poveča tveganje za prevrnitev.

Pri vožnji po klancih navzgor in navzdol vozite počasí in previdno krmilite.

Simboli opozorii

Pri rokovanju z baterijami upoštevajte naslednja opozorila:

Upoštevajte napolke v navodilih za uporabo akumulatorja in na akumulatorju ter v teh navodilih za uporabo.

Nosite zaščitna očala.

Kislino in baterijo hranite zunaj dosega otrok.

Nevarnost eksplozije

Ogenj, iskre, odprt plamen in kajenje pre- povedani.

Jedko

Prva pomoč.

Opozorilo

Odstranjevanje med odpadke

Baterije ne odvrzite v zaboj za smeti.

Opis naprave

Pregled naprave

Slika A

① Upravljalno polje

②Krmilo

③ Sesalna gibka cev za čistilo (samo različica Dose)

④ * Posoda s čistilom (samo različica Dose)

⑤ Opozorilna lučka

⑥ Odlagalna površina za čistilni komplet »Homebase Box«

⑦ Gibka izpustna cev za umazano vodo

⑧ * Priključek za vodo sistema splakovanja rezervoar- ja za umazano vodo

⑯ * Držalo krpe za čiščenje tal

17* Držalo orodja

⑱Sesalna gibka cev

⑲Sesalni prečnik

⑳ Prižemna ročica sesalnega prečnika

⑳Zapiralo rezervoarja za umazano vodo

⑳Odprtina za polnjenje rezervoarja za svežo vodo

23 Sistem polnjenja

⑳ Vtič baterije (pri zunanjem polnilniku) Električni kabel polnilnika (pri notranjem polnilniku)

25 Vozni pedal

⑳ Dnevni luči za vožnjo

27* Delovna luč

⑳ * Stranska krtača za drgnjenje

⑲ 29 Stranske metle (samo različica SB)

③0 Nastavno kolesce strgalne ustnice (samo čistilna glava D)

31 Kavelj za kabel

③2Čistilna glava

33 Strgalna ustnica

③4 Pokrov ležaja (za zamenjavo krtač)

35 Pedal za menjavo krtače (samo čistilna glava D)

36 Sedež (s sedežnim stikalom)

37) Ročica za nastavitev sedeža

38 Baterija

39 Tipska ploščica

④0 Rezervoar za grobo umazanijo (samo čistilna glava R)

④1 Zapiralo rezervoarja za svežo vodo s filtrom za svežo vodo

• opcijsko

Barvna oznaka

- Upravljalni elementi za postopek čiščenja so rumeni.

- Upravljalni elementi za vzdrževanje in servis so svetlo sivi.

Upravljalno polje

Slika B

①Hupa

② Stikalo za smer vožnje

③Stikalo za izbiro programa

④ Varnostno stikalo

⑤ * Stikalo stranske krtače za drgnjenje/stranske metle

⑥ Inteligentni ključ

⑦Zaslon

⑧Informacijski gumb

* opcijsko

Stikalo za izbiro programa

Slika C

① OFF

Odpeljite se do kraja uporabe.

③Program Eco

Tla mokro očistite (z manjšo količino vode in nižjim šlevilom vrtljajev krlače) in posesajte umazano vodo (z manjšo zmogljivostjo sesanja).

④ Sesanje z drgnjenjem

⑤ Večji pritisni tlak krtač

Tla mokro očistite (z večjim pritisnim tlakom krtač) in posesajte umazano vodo.

⑥ Drgnjenje/čiščenje brez sesanja

Tla mokro očistite in pustite čistilo učinkovati.

⑦ Sesanje

Tla spolirajte z višjim številom vrtljajev krtač, ne da bi nanesli tekočino.

Držalo sesalnega prečnika

- Pri vožnji skozi ozke prostore lahko sesalni prečnik odstranite in obesite v eno od odprtin na pokrovu rezervoarja za umazano vodo.

Slika D

① Sesalni prečnik

② Točka za obešanje

Simboli na napravi

Ročaj za nagibanje rezervoarja za umazano vodo navzgor

Pritrdilna točka

*Držalo krpe za čiščenje tal

* Priključek za vodo sistema polnjenja

* Priključek za vodo sistema splakovanja rezervoarja za umazano vodo

Izpustna odprtina rezervoarja za svežo vodo

Izpustna odprtina rezervoarja za umazano vodo

* opcijsko

Zaščitna streha (opcija)

Zaščitna streha varuje voznika naprave pred padajočimi predmeti.

Pri napravah z zaščitno streho je rezervoar za umazano vodo opremljen z varovalom. To varovalo preprečuje nenamerno nagibanje rezervoarja za umazano vodo nazaj zaradi sil, ki delujejo na zaščitno streho.

Slika E

1 Zaščitna streha

② Varovalna pločevina

③ Varovalni vijak M8x16, podložka

Nagibanje rezervoarja za umazano vodo nazaj

1. Izpraznite rezervoar za umazano vodo.

2. Odvijte varovalni vijak.

3. Trdno držite rezervoar za umazano vodo in ga poča- si nagnite nazaj.

Nagibanje rezervoarja za umazano vodo naprej

△OPOZORILO

Nevarnost zmečkanja

Deli telesa se lahko ujamejo med napravo in rezervoar za umazano vodo.

Prepričajte se, da se med nagibanjem naprej med napravo in rezervoarjem za umazano vodo ne nahajajo nobeni deli telesa.

1. Trdno držite rezervoar za umazano vodo in ga počasi nagnite naprej.

2. Privijte in zategnite varovalni vijak.

Montaža

Baterije

Priporočeni kompleti baterij

Opis Št. za na-	ročilo	Prostorni-na (m3)*	Pretok zra-ka (m3/h)**
Komplet baterij 240 Ah, korito, minimalno vzdrževanje	4.035-987.7	27 10,8
Komplet baterij 180Ah, korito, mi-nimalno vzdrže-vanje	4.035-988.7	20,25 8,1
Komplet baterij 240Ah, 6 blokov, brez vzdrževanja	4.654-306.7	6,975 2,79
Komplet baterij 180Ah, 6 blokov, brez vzdrževanja	4.654-307.7	5,175 2,07
Komplet baterij 285 Ah AGM	4.654-057.7	8,91 3,56
Komplet baterij170 Ah AGM	4.654-061.7	24,75 9,9

* Najmanjša prostornina polnilnega prostora baterije ** Najmanjši zračni tok med polnilnim prostorom baterije in okolico

Največje mere baterije

Razvrstitev A* B**
Dolžina 244 mm 312 mm
Širina 190 mm 182 mm
Višina 275 mm 365 mm

* kot pri 4.654-306.7

** kot pri 4.654-307.7

Vstavljanje in priključitev baterij

Pri različici »Pack« so baterije že vgrajene.

▲PREVIDNOST

Odstranjevanje in vgradnja baterij

Nestabilno stanje stroja

Pri odstranjevanju in vgradnji baterij bodite pozorni, da je stroj v varnem stanju.

POZOR

Zamenjava polarnosti

Uničenje krmilne elektronike

Pri priključitvi baterije pazite na pravilno polarnost.

POZOR

Popolna izpraznitev

Nevarnost poškodovanja

Napolnite baterije pred zagonom naprave.

1. Izpustite umazano vodo.

Napotek

Pri napravah z zaščitno streho obvezno upoštevajte navodila v poglavju »Zaščitna streha«.

1. Rezervoar za umazano vodo nagnite nazaj.

2. Vstavite baterije v napravo.

Slika F

Slika G

Slika H

Slika I

Slika

Slika K

1. Pole povežite s povezovalnimi kabli.

2. Priložen priključni kabel priključite na še vedno prosta pola baterije (+) in (-).

3. Preverite pravilno namestitev zaščitnih pokrovčkov za pole.

4. Vtič baterije, ki je na strani naprave, povežite z vtičem baterije na strani baterije.

5. Nagnite rezervoar za umazano vodo naprej in ga zaprite.

6. Nastavite tip baterije (glejte poglavje »Sivi inteligentni ključ«).

POZOR

Nevarnost poškodovanja

Baterija se lahko poškoduje zaradi popolne izpraznitve. Pred zagonom naprave napolnite baterijo.

Polnjenje baterije

Napotek

Naprava ima zaščito pred popolno izpraznitvijo; ko je dosežena minimalna še dovoljena kapaciteta, je napravo mogoče le še voziti. Na zaslonu se pojavi prikaz »Charge Battery« in »Charge Battery«.

Pri uporabi drugih baterij (npr. drugih proizvajalcev) mora servisna služba Kärcher ponastaviti zaščito pred popolno izpraznitvijo za ustrezno baterijo.

ΔNEVARNOST

Nepravilna uporaba polnilnika

Električni udar

Upoštevajte omrežno napetost in zaščito na tipski ploščici naprave.

Polnilnik uporabljajte samo v suhih prostorih, ki so do- volj prezračeni.

Med polnjenjem baterije nastanejo vnetljivi plini Nevarnost eksplozije

Baterije polnite samo v ustreznem prostoru. Prostor mora imeti najmanjšo prostornino, ki je odvisna od tipa baterije, in izmenjavo zraka z najmanjšim zračnim tokom (glejte »Priporočene baterije«).

POZOR

Kopičenje nevarnih plinov pod rezervoarjem med polnjenjem

Nevarnost eksplozije

Pred polnjenjem baterij z minimalnim vzdrževanjem obrnite rezervoar z umazano vodo navzgor.

Napotek

Čas polnjenja je pribl. 10-12 ur.

Priporočeni polnilniki (ki ustrezajo vstavljenim baterijam) se upravljajo elektronsko in samostojno zaključijo postopek polnjenja.

Med polnjenjem naprave ni mogoče uporabljati.

1. Napravo takoj premaknite do polnilnika in se pri tem izogibajte klancem.

Notranji polnilnik

1. Električni kabel povežite z napravo s pomočjo vtiča za hladne naprave. Slika L

① Vtič za hladne naprave za polnilni kabel

1. Električni vtič notranjega polnilnika priključite v vtičnico. Na zaslonu sta prikazana simbol baterije in stanje napolnjenosti baterij. Osvetlitev zaslona ugasne.

Napotek

Pri polnjenju so vse funkcije za čiščenje in vožnjo blokirane.

Ko je baterija popolnoma napolnjena, se na zaslonu pri- kaže »Battery Full!«.

1. Po koncu postopka polnjenja odklopite električni vtič polnilnika iz vtičnice.

2. Električni kabel navijte okrog kavlja za kabel.

Zunanji polnilnik

POZOR

Uporaba neprimernega polnilnika

Nevarnost poškodovanja

Polnilnika ne povezujte z vtičem baterije, ki je na strani naprave.

Uporabljajte samo polnilnik, ki je primeren za vgrajen tip baterije.

Preberite navodila za uporabo proizvajalca polnilnika in upoštevajte varnostna navodila.

Napotek

Pri napravah z zaščitno streho obvezno upoštevajte na- vodila v poglavju »Zaščitna streha«.

1. Izpraznite rezervoar za umazano vodo.

2. Varnostno stikalo nastavite v položaj »0«.

3. Rezervoar za umazano vodo nagnite nazaj.

4. Izvlecite vtič baterije, ki je na strani naprave.

5. Vtič baterije, ki je na strani baterije, povežite s polnilnikom.

6. Električni vtič polnilnika priključite v vtičnico.

7. Izvedite postopek polnjenja v skladu z napotki v na- vodilih za uporabo polnilnika.

8. Vtič baterije, ki je na strani naprave, povežite z vtičem baterije na strani baterije.

9. Rezervoar za umazano vodo nagnite naprej.

Baterije z minimalnim vzdrževanjem (mokre baterije)

ΔNEVARNOST

Dolivanje vode v izpraznjenem stanju baterije

Nevarnost opeklin zaradi uhajanja kisline, uničenje oblačil

Pri ravnanju z baterijsko kislino uporabljajte zaščitna očala, zaščitna oblačila in zaščitne rokavice. Upoštevajte predpise.

Morebitne stike kisline s kožo ali oblačili takoj sperite z veliko vode.

POZOR

Uporaba vode z dodatki

Okvarjene baterije, izguba garancije

Za polnjenje baterij uporabite samo destilirano ali razsoljeno vodo (EN 50272-T3).

Ne uporabljajte tujih dodatkov, tako imenovanih sredstev za izboljšanje, saj garancija zapade.

1. Eno uro pred koncem polnjenja dodajte destilirano vodo. Pri tem upoštevajte ustrezno raven kisline v skladu z oznako baterije. Na koncu polnjenja morajo vse celice uplinjati.

2. Odstranite razlito vodo. To naredite tako, kot je opisano v razdelku »Čiščenje baterij« v poglavju Nega in vzdrževanje.

Navodila za prvo polnjenje

Napotek

Pri prvem polnjenju krmiljenje še ne prepozna, kateri tip baterije je vgrajen. Prikazovalnik baterije nato še deluje nenatančno.

Znak »V« na desni strani ob stolpcu prikaza napolnjenosti baterije pomeni, da prvo polnjenje še ni bilo izvedeno.

1. Baterije polnite, dokler se na zaslonu ne prikaže največje stanje napolnjenosti.

2. Po prvem polnjenju baterij uporabljajte napravo tako dolgo, dokler zaščita pred globoko razelektritvijo ne izklopi pogona krtač in sesanja.

3. Nato brez napak in popolnoma napolnite baterije. Znak »V« na desni strani ob prikazu napolnjenosti baterije bo izginil po prvem polnjenju.

Napotek

Če v meniju baterije izberete tip baterije, je treba znova izvesti zgoraj opisani postopek. To velja tudi, če je znova izbran že nastavljen tip baterije.

Prikaz napolnjenosti baterije

Stanje napolnjenosti baterij je prikazano na zaslonu up- ravljalnega pulta.

- Dolžina stolpca prikazuje stanje napolnjenosti baterije.

- Zadnjih 30 minut je preostali čas obratovanja prikazan v minutah.

Odstranjevanje baterije

△PREVIDNOST

Odstranjevanje in vgradnja baterij

Nestabilno stanje stroja

Pri odstranjevanju in vgradnji baterij bodite pozorni, da je stroj v varnem stanju.

Napotek

Pri napravah z zaščitno streho obvezno upoštevajte na- vodila v poglavju »Zaščitna streha«.

1. Varnostno stikalo nastavite v položaj »0«.

2. Izpustite umazano vodo.

3. Rezervoar za umazano vodo nagnite nazaj.

4. Izvlecite vtič baterije.

5. Odklopite kabel od negativnega pola baterije.

6. Odklopite preostali kabel od baterij.

7. Odstranite baterije.

8. Porabljene baterije odstranite v skladu z veljavnimi zakonskimi določbami.

Odstranjevanje embalaže

1. Odstranite embalažno folijo.

2. Odstranite napenjalni trak

3. 4 talne deske palete so pritrjene z vijaki. Odvijte jih.

4. Te deske položite na rob palete tako, da bodo ležale pred kolesi naprave.

Slika M

① Deska

②Prečke

1. Deske pritrdite z vijaki.

2. V embalaži priložene prečke potisnite pod rampo, da jo dodatno podprete.

3. Odstranite lesene letve pred kolesi.

Potiskanje naprave s palete

1. Pri vseh različicah naprav, razen pri »low wheel pressure«, povlecite ročico zavore na sprednjem kolesu in med ročico in zavoro vstavite kovanec. Slika N

① Zavorna ročica spredaj (vse različice naprav, razen B 150 low wheel pressure)

② Zavorna ročica zadaj (samo različica naprave Adv in B 150 low wheel pressure)

1. Pri različici naprave »Adv« in »low wheel pressure« ponovite postopek na zadnji premi.

2. Napravo počasi potisnite z rampe.

ΔNEVARNOST

Nevarnost nesreče

Ko so zavore izključene, naprava nima zavomega učinka. Kovance odstranite takoj, ko napravo potisnete s palete.

1. Odstranite kovance med ročico in ohišjem.

Vožnja s palete

Če želite napravo odpeljati s palete, je treba namestiti in napolniti baterije.

1. Inteligentni ključ vstavite v upravljalni pult.

2. Nastavljanje varnostnega stikala v položaj »1«

3. Stikalo za izbiro programa nastavite na transportno vožnjo.

4. Stikalo za smer vožnje preklopite v položaj naprej.

5. Pritisnite vozni pedal.

6. Napravo počasi odpeljite s palete.

7. Varnostno stikalo nastavite v položaj »0«.

Namestitev čistilne glave

Namestitev čistilne glave je opisana v poglavju »Vzdrževalna dela«.

Napotek

Pri nekaterih modelih je čistilna glava že nameščena.

Namestitev krtač

1. Namestitev krtač je opisana v poglavju »Vzdrževalna dela«.

Namestitev sesalnega prečnika

1. Obe prižemni ročici obrnite navzgor. Slika O

① Sesalna gibka cev

② Obesa sesalnega prečnika

③ Sesalni prečnik

④ Prižemna ročica

1. Sesalni prečnik vstavite v obeso sesalnega prečnika.
2. Obe prižemni ročici obrnite navzdol.

Obratovanje

ΔNEVARNOST

Padajoči predmeti

Nevarnost telesnih poškodb

Na območjih, kjer obstaja nevarnost, da predmeti pade- jo na upravljavca, naprave ne uporabljajte brez pokrova za zašito pred padajočimi predmeti.

POZOR

Nevarne situacije pri obratovanju

Nevarnost telesnih poškodb

V primeru nevarnosti varnostno stikalo nastavite v položaj »0«.

Nastavitev voznikovega sedeža

1. Aktivirajte ročico za nastavitev sedeža in pomaknite sedež v želeni položaj.

2. Spustite ročico za nastavitev sedeža in poskrbite, da sedež zaskoči.

Vklop naprave

1. Usedite se na voznikov sedež.
2. Vstavite inteligentni ključ.
3. Varnostno stikalo nastavite v položaj »1«.
4. Obrnite stikalo za izbiro programa na želeno funkcijo.
5. Če se na zaslonu prikaže eno od naslednjih sporočil, snemite nogo z voznega pedala, nastavite varnostno stikalo na »0« in izvedite potrebna vzdrževalna dela.

Zaslon Opravilo
Maintenance Suction Bar	Očistite sesalni prečnik.
Maintenance Brush Head	Preverite obrabljenost krtač in jih očistite.
Maintenance Suction Slice	Preverite obrabljenost in nastavi- tev sesalnih nastavkov.
Maintenance Suction Filter	Očistite varovalno sito turbine.
Maintenance Water Filter	Očistite filter za svežo vodo.

1. Pritisnite informacijski gumb.
2. Ponastavite števec za ustrezno vzdrževanje (glejte »Sivi inteligentni ključ/ponastavitev števca vzdrževanj«).

Napotek

Če števec ni ponastavljen, se ob vsakem vklopu naprave znova prikaže zaslon za vzdrževanje.

Vklop luči

Dnevni luči za vožnjo

Dnevne luči za vožnjo delujejo, ko je naprava vklopljena.

Delovne luči (opcija)

1. Stikalo za izbiro programa nastavite na transportno vožnjo.
2. Pritisnite informacijski gumb.
3. Zavrtite informacijski gumb, dokler se ne prikaže »Switch Menu«.
4. Pritisnite informacijski gumb.
5. Pritiskajte informacijski gumb, dokler ni označeno »Work Light«.
6. Pritisnite informacijski gumb.

Preverjanje parkirne zavore

ΔNEVARNOST

Okvarjena ročna zavora

Nevarnost nesreče

Pred vsakim delovanjem preverite delovanje ročne za- vore na ravní površini.

1. Vklopite napravo.
2. Stikalo za smer vožnje preklopite v položaj »naprej«.
3. Stikalo za izbiro programa nastavite na transportno vožnjo.
4. Rahlo pritisnite vozni pedal.

Zavora se mora slišno sprostiti. Naprava mora zlahka speljati na ravnini.

1. Spustite vozni pedal.

Zavora se mora slišno zapahniti.

V nasprotnem primeru napravo izklopite in pokličite servisno službo.

Vožnja

ΔNEVARNOST

Ni zavornega učinka

Nevarnost nesreče

Pred uporabo naprave obvezno preverite delovanje parkirne zavore. Naprave v nobenem primeru ne uporabljajte, će parkirna zavora ne deluje.

ΔNEVARNOST

Med obratovanjem ni zavornega učinka

Če med obratovanjem naprave ni več zavornega učinka, nadaljujte na naslednji način:

Če se naprava na rampi z naklonom več kot 2 % ne zaustavi, ko spustite vozni pedal, lahko iz varnostnih razlogov varnostno stikalo nastavite v položaj »0« le, če ste pred zagonom naprave preverili pravilno mehansko delovanje parkirne zavore.

Po mirovanju napravo izklopite in pokličite servisno službo.

Upoštevajte navodila za vzdrževanje za zavore.

ΔNEVARNOST

Neprevidna vožnja

Nevarnost prevrnitve

V smeri vožnje in prečno na smer vožnje vozite le na naklonih do največ 10% (Adv 15%).

Na klancih in naklonih ne zavijajte.

Vozite počasi v ovinke in po mokri podlagi.

Napravo vozite samo na trdni podlagi.

Povečana nevarnost prevrnítve pri napravah z za- ščitno streho

Če zaščitna streha trči ob oviro, obstaja povečana ne- varnost prevrnitve.

Ko uporabljate zaščitno streho, vozite previdneje. Upoštevajte največjo dovoljeno prevozno višino na mestu uporabe. Višino naprave naprave najdete v poglavju »Tehnični podatki«.

△OPOZORILO

Nevarnost telesnih poškodb

Bodite previdni, da se pri vstopu v napravo z glavo ne udarite v zaščitno streho.

Napotek

Smer vožnje lahko spremenite med vožnjo. Tako lahko zelo topa mesta polirate z večkratno vožnjo naprej in nazaj.

1. Zavzemite sedeči položaj.
2. Vstavite inteligentni ključ.
3. Varnostno stikalo preklopite v položaj »1«.
4. Stikalo za izbiro programa nastavite na »transportno vožnjo«.
5. S stikalom za smer vožnje na upravljalnem pultu izberite smer vožnje.
6. Hitrost vožnje določite s pritiskom na vozni pedal.
7. Spustite vozni pedal.

Naprava se ustavi.

V primeru preobremenitve se vozni motor izklopi. Na zaslonu se prikaže sporočilo o napaki. V primeru pregretja krmiljenja se izklopi prizadeti agregat. 8. Pustite, da se naprava hladi vsaj 15 minut.

1. Cev za vodo priključite v priključni nastavek sistema polnjenja (najvišja temperatura vode 50 °C).
2. Odprite dotok vode.
3. Nadzorujte napravo – sistem samodejnega polnjenja prekine dotok vode, ko je rezervoar za svežo vodo poln.
4. Zaprite dotok vode.
5. Odstranite cev za vodo.

Polnjenje sveže vode

1. Odvijte pokrov rezervoarja za svežo vodo.
2. Nalijte svežo vodo (največ 50 °C) do 15 mm pod zgomjim robom posode.

Napotek

Če v posodo za čistilo najprej nalijete čistilo in nato vo- do, lahko to povzroči močno penjenje.

Pred prvim zagonom popolnoma napolnite rezervoar za svežo vodo, da odzračite vodovodni sistem.

1. Zaprite pokrov rezervoarja za svežo vodo.

Nalivanje čistila

Napotki za čistila

△OPOZORILO

Neprimerna čistila

Nevarnosť za zdravje, poškodovanje naprave Uporabljajte samo priporočena čistila. Za druga čistilna sredstva upravljavec nosi povečano tveganje glede var- nosti obratovanja in nevarnosti nesreče.

Uporabljajte samo čistila, ki ne vsebujejo klora, topil, soli in fluorovodikove kisline.

Upoštevajte varnostna navodila na embalaži čistil.

Napotek

Ne uporabljajte zelo penečih čistil.

Priporočena čistila

Uporaba Čistila
Vzdrževalno čiščenje vseh vodood-pornih tal	RM 746RM 756RM 780
Vzdrževalno čiščenje svetlečih površin (npr. granit)	RM 755 es
Vzdrževalno, vmesno in osnovno či-ščenje industrijskih tal	Industrijski čistil-nik RM 69

Uporaba Čistila
Vzdrževalno in osnovno čiščenje keramičnih ploščic	RM 753
Vzdrževalno čiščenje ploščic v sani-tarnih prostorih	RM 751
Razslojevanje vseh alkalno odpor-nih tal (npr. PVC)	RM 752
Razslojevanje linolejskih tal RM 754

Nalivanje čistila z dozirno napravo

Samo različica DOSE:

Sveži vodi se na poti do čistilne glave prek dozirne na-prave doda čistilo.

1. Posodo s čistilom napolnite s čistilom.

Napotek

Z dozirno napravo lahko dodate največ 3 % čistila. Pri večjih odmerkih je treba čistilo naliti v rezervoar za svežo vodo.

POZOR

Nevarnost zamašitve

Pri dodajanju čistila v rezervoar za svežo vodo se lahko čistilo izsuši in ovira delovanje dozirne naprave.

Po dodajanju čistila v rezervoar za svežo vodo napravo sperite s čisto vodo: Izberite program za čiščenje z nanosom vode, nastavite količino vode na najvišjo vrednost, doziranje čistila nastavite na 0.

Napotek

Na zaslonu naprave je prikaz stanja napolnjenosti sveže vode. Ko je rezervoar za svežo vodo prazen, se odmerjanje čistila zaustavi. Čistilna glava deluje naprej brez dovajanje tekočine.

Nalivanje čistila v rezervoar za svežo vodo

1. Dodajte čistilo v rezervoar s svežo vodo.

Napotek: Pokrov odprtine za dolivanje rezervoarja za svežo vodo se lahko uporabi za odmerjanje čistila. Na notranji strani je opremljen z merilom.

Nastavitev parametrov (rumen inteligentni ključ)

V napravi so predhodno nastavljeni parametri za različne programe za čiščenje.

Posamezne parametre lahko spreminjate glede na poo- blastila rumenega inteligentnega ključa.

Sprememba parametrov je veljavna dokler s stikalom za izbiro programa ne izberete drugega programa za čiščenje.

Če želite parametre trajno spremeniti, morate za nastavitev uporabiti sivi inteligentni ključ. Nastavitev je opisana v razdelku »Sivi inteligentni ključ«.

Napotek

Skoraj vsa zaslonska besedila za nastavljanje parame- trov so razumljiva sama po sebi. Edina izjema je para- meter FACT:

• Fine Clean: Nizko število vrtljajev krtače za odstranjevanje sive meglice na kameninah.
• Whisper Clean: Srednje število vrtljajev krtače za vzdrževalno čiščenje z zmanjšano ravnjo hrupa.
• Power Clean: Visoko število vrtljajev krtače za poliranje, kristalizacijo in pometanje.
• Stikalo za izbiro programa nastavite na želen program za čiščenje.
• Zavrtite informacijski gumb, dokler se ne prikaže želeni parameter.
• Pritisnite informacijski gumb.
  Nastavljena vrednost utripa.
• Z vrtenjem informacijskega gumba nastavite želeno vrednost.
• Spremenjeno nastavitev potrdite s pritiskom informacijskega gumba ali počakajte, da se nastavljena vrednost samodejno sprejme po 10 sekundah.

Nastavitev sesalnega prečnika

Sesalni prečnik je treba nastaviti le v posebnih primerih. Tovarniška nastavitev je primerna za večino namenov uporabe.

Nastavitev naklona

Naklon je treba nastaviti tako, da so sesalni nastavki sesalnega prečnika enakomerno pritisnjeni na tla po celotni dolžini.

1. Napravo postavite na površino brez naklona.
2. Stikalo za izbiro programa zavrtite v položaj »Sesanje«.
3. Napravo zapeljite malenkost naprej.
4. Odčitajte vrednost z vodne tehtnice.

Slika P

①Vijak
② Matica
③Vodna tehtnica
5. Odvijte matico.
6. Vijak nastavite tako, da bo prikaz vodne tehtnice med obema črticama.

1. Privijte matico.
2. Če želite preveriti novo nastavitev, napravo ponovno premaknite nekoliko naprej. Po potrebi ponovite postopek nastavljanja.
3. Stikalo za izbiro programa zavrtite v položaj »OFF«.

Nastavljanje višine

Nastavitev višine vpliva na ukrivljenost sesalnih nastavkov pri stiku s tlemi.

Napotek

Osnovna nastavitev: 3 podložke zgoraj, 3 podložke pod sesalnim prečnikom.
Neravna podlaga: 5 podložk zgoraj, 1 podložka pod sesalnim prečnikom.
Zelo gladka podlaga: 1 podložka zgoraj, 5 podložk pod sesalnim prečnikom.
1. Odvijte matice.

Slika Q

① Matica
② Podložka
③ Distančni tulec z držalom

1. Med sesalni prečnik in distančni tulec namestite želeno število podložk.
2. Preostale podložke namestite nad distančni tulec.
3. Privijte matico in jo zategnite.
4. Postopek ponovite pri drugem distančnem tulcu.

Napotek

Oba distančna tulca nastavite na enako višino.

Nastavljanje strgalnih ustnic

Strgalne ustnice je treba nastaviti samo pri čistilni glavi D.

1. Strgalne ustnice z vrtenjem nastavnega gumba nastavite tako, da se strgalna ustnica dotika tal.
2. Nastavni gumb dodatno zavrtite za 1 obrat navzdol.

Brizgalna šoba

Gibka cev z brizgalno šobo je pritrjena na hrbtni strani naprave. Uporablja se za izpiranje umazanije in ročno čiščenje rezervoarja za umazano vodo.

Slika R

①Brizgalna šoba

1. Z vrtenjem zaprite brizgalno šobo.
2. Stikalo za izbiro programa nastavite na »transportno vožnjo«.
3. Pritisnite informacijski gumb.
4. Zavrtite informacijski gumb, dokler se na zaslonu ne prikaže »Tank Rinsing«.
5. Pritisnite informacijski gumb.
6. Zavrtite informacijski gumb, dokler se ne prikaže »ON«.
7. Pritisnite informacijski gumb.

Vodna črpalka črpa svežo vodo skozi brizgalno šobo.

1. Usmerite brizgalno šobo proti cilju in jo odprite za vrtenjem.

Čiščenje

1. Usedite se na sedež.
2. Vstavite ključ Intelligent Key.
3. Varnostno stikalo nastavite v položaj »1«.
4. Stikalo za smer vožnje nastavite v položaj za vožnjo naprej.
5. Stikalo za izbiro programa nastavite na želeni program čiščenja.
6. Hitrost določite z voznim pedalom.
7. S krmilom določite smer vožnje.
8. Vozite po površini, ki jo želite očistiti.

Stranska krtača za drgnjenje (opcija)

Stranska krtača za drgnjenje olajša delo blizu robov.

Napotek

Stranska krtača za drgnjenje ni aktivna v programih čiščenja Poliranje in Sesanje.
1. Pritisnite stikalo stranske krtače za drgnjenje. Stranska krtača za drgnjenje se aktivira.
2. Če želite zaključiti delo s stransko krtačo za drgnjenje, stikalo stranske krtače za drgnjenje nastavite v položaj »0«.

Prenehanje obratovanja

Zaključek čiščenja

1. Stikalo za izbiro programa nastavite v položaj za vožnjo.
2. Nadaljujte z vožnjo na krajši razdalji. Preostala voda se odsesa.
3. Stikalo za izbiro programa zavrtite v položaj »OFF«.
4. Izvlecite ključ Intelligent Key
5. Po potrebi napolnite baterijo.

Izpuščanje umazane vode

△OPOZORILO

Nepravilno odstranjevanje odpadne vode

Onesnaženje okolja

Upoštevajte krajevne predpise o obdelavi odpadne vode.

Napotek

Ko je rezervoar za umazano vodo poln, se sesalna tur- bina izklopi in na zaslonu se prikaže »«.

1. Gibko izpustno cev za umazano vodo odstranite iz držala in odprite pokrov gibke izpustne cevi. Slika S

1. Gibko izpustno cev za umazano vodo vzemite iz držala in odprite pokrov gibke izpustne cevi.
2. Zaprite pokrov rezervoarja za umazano vodo.
3. Gibko cev za dovajanje vode povežite s priključkom za vodo sistema splakovanja rezervoarja za umazano vodo.
4. Odprite dotok vode in približno 30 sekund splakujte rezervoar za umazano vodo.
5. Postopek splakovanja po potrebi ponovite od 2- do 3-krat.
6. Zaprite dotok vode.
7. Cev za dovajanje vode ločite od naprave.
8. Zaprite gibko izpustno cev za umazano vodo in jo pritisnite v držalo.

Praznjenje rezervoarja za grobo umazanijo

Rezervoar za grobo umazanijo je na voljo samo na čistilnih glavah R.

1. Dvignite in izvlecite rezervoar za grobo umazanijo.
2. Izpraznite rezervoar za grobo umazanijo.
3. Znova vstavite rezervoar za grobo umazanijo.

Izpuščanje sveže vode

1. Odprite zapiralo rezervoarja za svežo vodo.
2. Izpustite svežo vodo.
3. Očistite filter.
4. Namestite zapiralo rezervoarja za svežo vodo.

Parkiranje naprave

1. Stikalo za izbiro programa obrnite v položaj »OFF«.
2. Izvlecite inteligentni ključ.
3. Napravo zavarujte pred nenamernim premikanjem.
4. Po potrebi napolnite baterijo.

Sivi ključ Intelligent Key

Sivi ključ Intelligent Key nadzornemu osebju omogoča več pooblastil in možnosti nastavljanja.

1. Vstavite ključ Intelligent Key.
2. Z vrtenjem informacijskega gumba izberite želeno funkcijo.

Transportna vožnja

1. Stikalo za izbiro programa nastavite na »transportno vožnjo«.

2. Pritisnite informacijski gumb.

V meniju Transportna vožnja lahko opravite naslednje nastavitve:

• Ponastavitev števca vzdrževanj

• Upravljanje ključev
- Izbira oblike krtače
- Naknadni teki
• Nastavitev tipa baterije
- Osnovna nastavitev
• Nastavitev jezika
- Meni stikala
• Tovarniška nastavitev

Ponastavitev števca vzdrževanj

Če je bilo izvedeno na zaslonu prikazano vzdrževalno delo, je nato treba ponastaviti ustrezen števec vzdrževani.

1. Žavrtite informacijski gumb, dokler se ne prikaže »Maintenance Cntr«.

2. Pritisnite informacijski gumb. Prikažejo se stanja števca.

3. Zavrtite informacijski gumb, dokler ni označen števec, ki ga želite izbrisati.
4. Pritisnite informacijski gumb.
5. Izberite »Yes« z obračanjem informacijskega gumba.
6. Pritisnite informacijski gumb. Števec je izbrisan.

Napotek

Števec servisnih del lahko ponastavi samo servisna služba.
Števec servisnih del prikazuje čas do naslednjega servisa, ki ga opravi servisna služba.

Upravljanje ključev

V menijski točki »Key Manager« se podeljujejo pooblastila za vsak uporabljen rumeni inteligentni ključ in nastavi jezik zaslona za ta inteligentni ključ.

1. Vstavite sivi inteligentni ključ.
2. Zavrtite informacijski gumb, dokler se na zaslonu ne prikaže menijska točka »Key Manager«.
3. Pritisnite informacijski gumb.
4. Izvlecite sivi inteligentni ključ in vstavite rumeni inteligentni ključ, da ga prilagodite.
5. Z vrtenjem informacijskega gumba izberite menijsko točko, ki jo želite spremeniti.
6. Pritisnite informacijski gumb.
7. Z vrtenjem informacijskega gumba izberite nastavi- tev menijske točke.
8. Nastavitev potrdite s pritiskom menijske točke.
9. Z vrtenjem informacijskega gumba izberite naslednjo menijsko točko, ki jo želite spremeniti.
10. Po opravljenih nastavitvah z vrtenjem informacijskega gumba prikličite meni »Save?«.
11. Pritisnite informacijski gumb.

Pooblastila so shranjena.

Pojavi se zaslon »Key Manager continue?«.

• Yes: Programiranje dodatnega inteligentnega ključa
  • No: Izhod iz menija za ključe
• Pritisnite informacijski gumb.

Izbira oblike krtače

Ta funkcija je potrebna pri menjavi čistilne glave.

1. Zavrtite informacijski gumb, dokler se na zaslonu ne prikaže menijska točka »Brush Head«.
2. Pritisnite informacijski gumb.
3. Zavrtite informacijski gumb, da označite želeno obliko krtače.
4. Pritisnite informacijski gumb.
5. Če želite zamenjati čistilno glavo, premaknite dvižni pogon z vrtenjem informacijskega gumba:

- »up«: Dvigovanje

• »down«: Spuščanje

- »OFF«: Zaustavljanje

1. Zavrtite informacijski gumb, dokler se ne prikaže menijska točka »OFF«.
2. Pritisnite informacijski gumb.

Zapustili ste meni.

Krmiljenje izvede ponovni zagon.

Naknadni teki

1. Zavrtite informacijski gumb, dokler se na zaslonu ne prikaže menijska točka »After-Run Time«.
2. Pritisnite informacijski gumb.
3. Zavrtite informacijski gumb, da označ ite želeno funkcijo.
4. Pritisnite informacijski gumb.
5. Zavrtite informacijski gumb, dokler se ne prikaže želeni čas naknadnega teka.
6. Pritisnite informacijski gumb.

Nastavitev tipa baterije

Spremembe parametrov posameznih programov za čiščenje, ki so bile opravljene med obratovanjem, se po izklopu naprave ponastavijo na osnovne nastavitve.

1. Zavrtite informacijski gumb, dokler se na zaslonu ne prikaže menijska točka »Basic Settings«.
2. Pritisnite informacijski gumb.
3. Zavrtite informacijski gumb, da označite želen program za čiščenje.
4. Pritisnite informacijski gumb.
5. Zavrtite informacijski gumb, dokler ni označen želeni parameter.
6. Pritisnite informacijski gumb. Nastavljena vrednost utripa
7. Z vrtenjem informacijskega gumba nastavite želeno vrednost.
8. Pritisnite informacijski gumb.

Nastavitev jezika

Tovarniška nastavitev

Znova se nastavi tovarniška nastavitev vseh čistilnih parametrov.

Nastavitev parametrov za programe za čiščenje

Vsi parametri za programe za čiščenje se ohranijo, dokler ni izbrana druga nastavitev.

1. Stikalo za izbiro programa nastavite na želen program za čiščenje.
2. Pritisnite informacijski gumb.
   Prikaže se prvi nastavljiv parameter.
3. Pritisnite informacijski gumb Nastavljena vrednost utripa
4. Z vrtenjem informacijskega gumba nastavite želeno vrednost.
5. Spremenjeno nastavitev potrdite s pritiskom informacijskega gumba ali počakajte, da se nastavljena vrednost samodejno sprejme po 10 sekundah.
6. Z vrtenjem informacijskega gumba izberite naslednji parameter.
7. Ko spremenite vse želene parametre, zavrtite informacijski gumb, dokler se ne prikaže menijska točka »Quit Menu?«.
8. Pritisnite informacijski gumb. Zapustili ste meni.

Transport

⚠NEVARNOST

Vožnja po klančinah

Nevarnost telesnih poškodb

Naprava lahko pri nakladanju in razkladanju obratuje samo na naklonih do največje vrednosti (glejte poglavje »Tehnični podatki«).

Vozite počasi.

△PREVIDNOST

Neupoštevanje teže

Nevarnost telesnih poškodb in materialne škode Pri transportu upoštevajte težo naprave.

1. Če je nameščena čistilna glava D, odstranite kolutne krtače z glave krtače.
2. Pri transportu v vozilih napravo zavarujte proti zdrsu in prevrnitvi v skladu z veljavnimi smernicami. Slika T

Skladiščenje

△PREVIDNOST

Neupoštevanje teže

Nevarnost telesnih poškodb in materialne škode Pri skladiščenju upoštevajte težo naprave.

POZOR

Zamrzovanje

Uničenje naprave zaradi zmrznjene vode Odstranite vso vodo iz naprave.

Shranite napravo na mestu, kjer ni zmrzali.

Pri izbiri prostora za parkiranje upoštevajte dovoljeno skupno maso naprave, da ne bi poslabšali njene stabilnosti.

• Napravo je dovoljeno skladiščiti samo v notranjih prostorih.
• Pred daljšim obdobjem skladiščenja popolnoma na- polnite baterije.
• Med skladiščenjem baterije popolnoma napolnite vsaj enkrat mesečno.

Nega in vzdrževanje

ΔNEVARNOST

Nenameren vklop naprave

Nevarnost telesnih poškodb, nevarnost udara elektrike Stikalo za izbiro programa nastavite v položaj »OFF«.

Pred vsemi deli na napravi izvlecite ključ Intelligent Key. Izvlecite električni vtič polnilnika.

Izvlecite vtič baterije.

△PREVIDNOST

Nevarnost telesnih poškodb

Po izklopu naprave sesalna turbina še naknadno deluje. Na napravi ne opravljajte del, dokler se sesalna turbina ne zaustavi.

- Izpustite in odstranite umazano in svežo vodo.

Vzdrževalni intervali

Po vsakem obratovanju

POZOR

Nestrokovno čiščenje

Nevarnost poškodovanja.

Naprave ne pršite z vodo.

Ne uporabljajte agresivnih čistilnih sredstev.

Za podroben opis posameznih vzdrževalnih del glejte poglavje »Vzdrževalna dela«.

• Izpustite umazano vodo
• Sperite rezervoar za umazano vodo.
• Očistite sito za grobo umazanijo.
• Očistite varovalno sito turbine.
• Samo čistilna glava R: Odstranite in izpraznite rezervoar za grobo umazanijo.
• Očistite zunanjost naprave z vlažno krpo, pomočeno v blag pralni lug.
• Očistite sesalne nastavke, preverite obrabljenost in jih po potrebi zamenjajte.
• Očistite strgalne ustnice, preverite obrabljenost in jih po potrebi zamenjajte.
• Očistite krtače, preverite obrabljenost in jih po potrebi zamenjajte.
  • Napolnite baterijo.

- Če je stanje napolnjenosti pod 50 %, napolnite baterijo v celoti in brez prekinitev.

- Če je stanje napolnjenosti nad 50 %, baterijo na- polnite le, će je pri naslednji uporabi potreben ce- loten čas delovanja.

Tedensko

- Ob pogosti uporabi baterijo vsaj enkrat tedensko na- polnite v celoti in brez prekinitev.

Mesečno

• Če je naprava začasno izklopljena (skladiščenje): Izvedite izravnalno polnjenje baterije.
• Preverite oksidacijo baterijskih polov in jih po potrebi skrtačite. Poskrbite, da so povezovalni kabli čvrsto pritrjeni.
• Očistite tesnila med rezervoarjem za umazano vodo in pokrovom ter preverite njihovo tesnjenje, po potrebi jih zamenjajte.
• Pri baterijah, ki potrebujejo vzdrževanje, preverite kislinsko gostoto celic.
• Samo čistilna glava R: Očistite predor krtače.
• Samo čistilna glava R: Odstranite letev za razdelitev vode na čistilni glavi in očistite vodni kanal. Slika U
• V primeru daljšega obdobja mirovanja, napravo izklopite s popolnoma napolnjenimi baterijami. Baterijo popolnoma napolnite vsaj enkrat mesečno.

Letno

- Predpisan pregled naj izvaja servisna služba.

Varnostni pregledi / pogodba o vzdrževanju

Z vašim prodajalcem se lahko dogovorite za redne var nostne preglede ali sklenete pogodbo o vzdrževanju. Pustite si svetovati.

Vzdrževalna dela

Čiščenje varovalnega sita turbine

1. Odvijte pokrov rezervoarja za umazano vodo.
2. Stisnite zaskočni kavelj.

Slika V

Če so sesalni nastavki obrabljeni, jih je treba obrniti ali zamenjati.

Sesalne nastavke lahko obrnete 3-krat, dokler se ne ob-rabijo vsi 4 robovi.

1. Odstranite sesalni prečnik.
2. Odvijte zvezdasta ročaja.

Slika W

① Zvezdasti ročaj
② Napenjalni trak
③ Notranji del sesalnega prečnika
④ Natezalno zapiralo

1. Izvlecite notranji del sesalnega prečnika.
2. Odprite natezalno zapiralo.
3. Odstranite napenjalni trak.
4. Sesalne nastavke vzemite iz notranjega dela.

Slika X

① Strgalna ustnica
② Podporna ustnica
③ Notranji del sesalnega prečnika

④Napenjalni trak

1. Obrnjene ali nove sesalne nastavke pritisnite na čepke notranjega dela sesalnega prečnika.
2. Namestite napenjalni trak.
3. Notranji del sesalnega prečnika potisnite v zgornji del.
4. Privijte zvezdasta ročaja in ju zategnite.

Čiščenje sita za grobo umazanijo

1. Odvijte pokrov rezervoarja za umazano vodo. Slika Y

① Sito za grobo umazanijo
② Sito za kosme
2. Sito za grobo umazanijo odstranite v smeri navzgor.
3. Sperite sito za grobo umazanijo pod tekočo vodo.
4. Vstavite sito za grobo umazanijo v rezervoar za umazano vodo.

Namestitev čistilne glave D

1. Dvignite držalo čistilne glave (glejte poglavje »Sivi inteligentni ključ / ... / lzbira oblike krtače«).
2. Čistilno glavo potisnite pod napravo, tako da je gibka cev usmerjena nazaj.
3. Čistilno glavo potisnite pod napravo samo do polo-vice.
4. Zaskočne kljuke potisnite v levo in odstranite pokrov pri čistilni glavi. Slika Z

1 Zaskočna kljuka
②Pokrov
5. Napajalni kabel čistilne glave povežite s kablom naprave (barve se morajo ujemati). Slika AA

① Kabel naprave
②Napajalni kabel
6. Namestite pokrov, ki mora zaskočiti.
7. Čistilno glavo potisnite sredinsko pod napravo.
8. Cevno sklopko na čistilni glavi priključite na gibko cev na napravi. Slika AB

① Cevna sklopka

②Cev

1. Jeziček na sredini čistilne glave vstavite med vilice v ročici.

Slika AC

① Pritrdilni zatič
②Ročica
③Jeziček
10. Ročaj čistilne glave poravnajte tako, da se ujemajo izvrtine na ročici in čistilni glavi.
11. Vstavite pritrdilni zatič skozi izvrtine in varovalno pločevino nagnite navzdol.
12. Valjasti zatič potisnite v izvrtino na vlečnem drogu. Slika AD

① Vlečni drog

② Valjasti zatič

③Vodilo

1. Vlečni drog potisnite do konca navzdol v vodilo na čistilni glavi.
2. Varovalno pločevino vstavite v vodilo, da zaskoči.
3. Postopek ponovite z vlečnim drogom na nasprotni strani.
4. Vstavite sivi inteligentni ključ.
5. Nastavite vrsto krtače »Disk«

Odstranjevanje čistilne glave D

1. Varovalno pločevino potisnite navznoter, vlečni drog pa nagnite navzgor. Slika AJ

① Varovalna pločevina
②Vlečni drog
2. Nadaljnje odstranjevanje poteka v obratnem vrstnem redu kot namestitev.

Namestitev čistilne glave R

1. Odstranite oba pokrova. Slika AE

①Pokrov
②Vijak, pokrov
③Pokrov
④Vijak, ročaj

⑤Ročaj

1. Odvijte vijake za ročaje.
2. Odstranite oba ročaja.
3. Odvijte vijak na pokrovu.
4. Oba vlečna droga pritrdite na očesne vijake. Slika AF

① Vlečni drog

② Narebričena matica

③ Matica

④Očesni vijak

1. Čistilno glavo potisnite sredinsko pod napravo.

2. Oba vlečna droga pritrdite na ročaja (pritezni moment: 25 Nm). Slika AG

①Vijak M8x20

② Podložka

③Ročaj

④Vlečni drog

1. Jeziček na sredini čistilne glave vstavite med vilice v ročici. Slika AH

①Ročica
② Podložka
③Zatič
④ Sornik
⑤Jeziček

1. Ročaj čistilne glave poravnajte tako, da se ujemajo izvrtine na ročici in čistilni glavi.

2. Sornik vstavite skozi vilice in jeziček.

3. Na sornik navijte podložko.
4. Sornik pritrdite z vzmetnim zatičem.
5. Cevno sklopko na čistilni glavi priključite na gibko cev na napravi. Slika AB

①Cevna sklopka
②Cev
14. Odprite pokrov. Slika AI

①Pokrov

1. Napajalni kabel čistilne glave povežite s kablom naprave (barve se morajo ujemati).
2. Namestite pokrov in ga pritrdite z vijakom.
3. Na stran čistilne glave postavite vodno tehtnico vzporedno s smerjo vožnje.

4. Z nastavitvijo zvezdastega vijaka in matice na očesnem vijaku vodoravno poravnajte čistilno glavo.

5. Ponovite nastavitev na drugi strani naprave.

6. Vstavite sivi inteligentni ključ.
7. Nastavite vrsto krtače »Brush«.

Zamenjava krtačnih valjev

Napotek

Zamenjajte krtačne valje, ko dolžina ščetin doseže 10 mm.

1. Privzdignite čistilno glavo.
2. Izvlecite ročaj za menjavo krtače. Slika AL

① Ročaj za menjavo krtače
②Pokrov ležaja s strgalno ustnico
③ Krtačni valj

1. Odstranite pokrov ležaja skupaj s strgalno ustnico.
2. Izvlecite krtačni valj.
3. Vstavite nov krtačni valj in ga centrirajte na sojemalnik.

Slika AM

①Sojemalnik
②Vpenjalni trn

1. Namestite pokrov ležaja s strgalno ustnico.

Napotek

1. Ročaj za menjavo krtače magnite navzgor, da zaskoči.
2. Postopek ponovite na nasprotni strani.

Zamenjava kolutnih krtač

1. Privzdignite čistilno glavo.
2. Pedal za menjavo krtače potisnite navzdol preko upora.

Slika AK

①Pedal za menjavo krtače

1. 1. Kolutno krtačo izvlecite ob strani pod čistilno glavo.
2. Novo kolutno krtačo držite pod čistilno glavo in jo potisnite navzgor, da se zaskoči.
3. Ponovite postopek za 2. krtačo.

Menjava stranske krtače za drgnjenje (opcija)

1. Ročico za menjavo krtače potisnite navzdol. Slika AN

① Krtača za stransko krtačo za drgnjenje
② Ročica za menjavo krtače

1. Novo krtačo položite pod stransko krtačo za drgnjenje in jo potisnite navzgor, da se zaskoči.

Zamenjava stranske metle (samo različica SB)

1. Odvijte 3 vijake.

Slika AP

① Stranske metle

②Vijak

1. Snemite stransko metlo.
2. Namestite novo stransko metlo.
3. Privijte in zategnite 3 vijaka.

Čiščenje filtra za svežo vodo

1. Izpustite svežo vodo (glejte poglavje »Izpuščanje sveže vode«).
2. Odvijte zapiralo rezervoarja za svežo vodo. Slika AO

① Filter za svežo vodo
②Zapiralo rezervoarja za svežo vodo
3. Izvlecite filter za svežo vodo in ga sperite s čisto vodo.
4. Vstavite filter za svežo vodo.
5. Namestite zapiralo rezervoarja za svežo vodo. Napotek: Poskrbite, da se cevni priključek v zapira- lu rezervoarja za svežo vodo po privijanju nahaja na najnižji točki.

Pomoč pri motnjah

ΔNEVARNOST

Naprava se lahko nenamerno zažene.

Osebe, ki delajo na napravi, se lahko poškodujejo.

Pred vsemi deli na napravi izvlecite ključ Intelligent Key. Pred vsemi deli iz vtičnice izvlecite električni vtič notranjega polnilnika.

Pred vsemi deli izključite vtič baterije.

1. Izpustite umazano vodo.

2. Izpustite preostalo svežo vodo.

Napotek

Če motnje ni mogoče odpraviti z naslednjimi navodili, obvestite servisno službo.

Motnje s prikazom na zaslonu

V primeru motenj, ki so prikazane na zaslonu, ravnajte na naslednji način:

Prikaz motenj kot številčna koda
V primeru prikaza motnje s številčno kodo najprej ponastavite napako (napravo):
a Stikalo za izbiro programa nastavite na »OFF«.
b Počakajte, da na zaslonu ugasne številčna koda.
c Stikalo za izbiro programa nastavite na prejšnji program.

Šele ko se napaka ponovi, izvedite ustrezne ukrepe za opravljanje težav v navedenem vrstnem redu. Pri tem mora biti stikalo na ključ nastavljeno na »0« in pritisnjen gumb za zaustavitev v sili.

d Če napake ni mogoče odpraviti, pokličite servisno službo in navedite sporočilo o napaki.

- Prikaz motenj kot besedilo

a Sledite navodilom na zaslonu.

Sporočila o motnjah, ki niso navedena v naslednji tabeli, pomenijo napake, ki jih upravljavec ne more odpraviti. V tem primeru pokličite servisno službo.

Motnja Odpravljanje
Seat Switch opened! 1. Razbremenite vozni pedal.2. Na kratko razbremenite voznikov sedež, da lahko krmiljenje preveri delovanje sedežnega stikala.
Throttle Pedal Release! 1. Spustite vozni pedal.
No Travel Direction	1. Pokličite servisno službo.
Battery Discharged! 1. Napolnite baterijo.
Supply Voltage Incorrect!	1. Pokličite servisno službo.
Charging Module Damaged!	1. Preverite polnilnik.
Fresh Water Tank empty!	1. Napolnite rezervoar za svežo vodo.
Brush Pressure Not Reached!	1. Preverite obrabo krtač, po potrebi zamenjajte.2. Preverite delovanje čistiline glave: spustite, dvignite.
Wastewater Full!	1. Izpraznite rezervoar za umazano vodo.
Brake Damaged!	1. Nehajte voziti napravo.2. Pokličite servisno službo.
Engine Too Hot! Cool-down period	1. Varnostno stikalo nastavite v položaj »0«.2. Pustite, da se naprava hladi vsaj 15 minut.3. Če se napaka ponavlja, pokličite servisno službo.
Horn Damaged!	1. Pokličite servisno službo.
Master Module Too Hot! Cool-down period	1. Varnostno stikalo nastavite v položaj »0«.2. Pustite, da se krmiljenje hladi vsaj 5 minut.3. Pri grobih tleh znatno zmanjšajte pritisk krtač.4. Če se napaka ponavlja, pokličite servisno službo.
Brush Drive Overload!	1. Nastavite poravnavo krtač.

Motnje brez prikaza na zaslonu

Motnja Odpravljanje
Naprave ni mogoče zagnati	1. Usedite se na sedež.2. Preden vklopite varnostno stikalo, umaknite nogo s pedala za plin.3. Varnostno stikalo nastavite v položaj »1«.4. Preverite baterije in jih po potrebi napolnite.5. Stikalo za izbiro programa nastavite v položaj »OFF«.6. Počakajte 10 sekund.7. Stikalo za izbiro programa nastavite na želeni program.8. Če je mogoče, napravo vozite samo na ravni podlagl.9. Po potrebi preverite ročno zavoro.Če se napaka še vedno pojavlja, pokličite servisno službo.
Nezadostna količina vode	1. Preverite nivo sveže vode, po potrebi rezervoar napolnite do konca, da se zrak iztisne.2. Odstranite in očistite filter za svežo vodo.3. Vstavite filter in privijte zapiralo.4. Samo čistilna glava R: izvlecite razdelilno letev za vodo na čistilni glavi.5. Samo čistilna glava R: očistite kanal za vodo.6. Preverite zamašenost gibke cevi, po potrebi očistite.
Prenizka sesalna moč	1. Očistite tesnila med rezervoarjem za umazano vodo in pokrovom ter preverite njihovo tesnjenje, po potrebi jih zamenjajte.2. Preverite čistočo varovalnega sita turbine, po potrebi ga očistite.3. Očistite sesalne nastavke pri sesalnem prečniku, po potrebi jih obrnite ali zamenjajte.4. Zaprite pokrov gibke izpustne cevi za umazano vodo.5. Zaprite pokrov sistema splakovanja rezervoarja za umazano vodo.6. Preverite zamašenost sesalne gibke cevi, po potrebi jo očistite.7. Preverite tesnost sesalne gibke cevi, po potrebi jo zamenjajte.8. Preverite nastavitev sesalnega prečnika.
Nezadosten rezultat čiščenja	1. Za določeno vrsto čiščenja nastavite ustrezni program čiščenja.2. Za določeno vrsto čiščenja uporabite ustrezne krtače.3. Za določeno vrsto čiščenja uporabite ustrezno čistilo.4. Zmanjšajte hitrost.5. Nastavite pritisni tlak.6. Nastavite strgalne ustnice.7. Preverite obrabo krtače, po potrebi jo zamenjajte.8. Preverite izkoristek vode.
Krtače se ne vrtijo	1. Zmanjšajte pritisni tlak.2. Preverite, ali tujek blokira krtače, po potrebi odstranite tujek.3. Če je motor preobremenjen, počakajte, da se ohladi.4. Stikalo za izbiro programa nastavite v položaj »OFF«.5. Počakajte 10 sekund.6. Stikalo za izbiro programa nastavite na želeni program.7. Preverite, ali je vtič naprave vlaknjen v čistilno glavo.
Naprava ne zavira	1. Prekličite sprostitev zavor (glejte »Montaža/razpakiranje/potiskanje naprave s palete«).
Gibka izpustna cev za umazano vodo je zamašena	1. Odprite pokrov dozirne naprave na gibki izpustni cevi.2. Sesalno gibko cev izvlecite iz sesalnega prečnika in jo zaprite z roko.3. Stikalo za izbiro programa nastavite v položaj »Sesanje«.Tujek, ki povzroča zamašitev, se iz gibke izpustne cevi posesa v rezervoar za umazano vodo.
Doziranje čistila pri različici »Dose« ne deluje	1. Samo različica Dose: pokličite servisno službo.

Garancija

V vsaki državi veljajo garancijski pogoji, ki jih je izdala naša pristojna prodajna družba. V garancijskem roku

bodo morebitne motnje v delovanju naprave odpravlje- ne brezplačno, će je njihov vzrok napaka v materialu ali napaka pri proizvodnji. Pri uveljavljenju garancije zago-

tovite dokazilo o nakupu in stopite v stik s prodajalcem ali z najbližjo servisno službo. Naslov najdete na hrbtni strani.

Tehnični podatki

		R 75 D 75 R 85 D 90 D 110
Splošno
Hitrost vožnje, največ (Adv)	km/h	6 (10)	6 (10)	6 (10)	6 (10)	6 (10)
Teoretična zmogljivost površinskega prekrivanja (Adv)	m^2/h	4500 (7500)	4500 (7500)	5100 (8500)	5400 (9000)	6600
Teoretična zmogljivost površinskega prekrivanja s stransko krtačo za drgnjenje	m^2/h	-	-	5700 (9500)	6000 (10000)	-
Praktična zmogljivost površinskega prekrivanja	m^2/h	3200 (5300)	3200 (5300)	3600 (6000)	3800 (6300)	4600
Prostornina rezervoarja za svežo/umazano vodo, B 150 (B 200)	I	150 (200)	150 (200)	150 (200)	150 (200)	150 (200)
Prostornina rezervoarja za grobo umazanijo	I	7	-	9	-	-
Prostornina posode za čistilo (opcija »Dose«)	I	5	5	5	5	5
Doziranje čistila	%	0...3	0...3	0...3	0...3	0...3
Doziranje vode	l/min	0...7	0...7	0...7	0...7	0...7
Specifična obremenitev (z voznikom in polnim rezervoarjem za svežo vodo)
Ploščinski pritisk, sprednje kolo, B 150 (B 200)	N/mm^2	0,94 (0,98)	0,94 (0,98)	0,94 (0,98)	0,94 (0,98)	0,94 (0,98)
Ploščinski pritisk, zadnje kolo, B 150 (B 200)	N/mm^2	0,51 (0,67)	0,51 (0,67)	0,51 (0,67)	0,51 (0,67)	0,51 (0,67)
Ploskovna obremenitev (teža/parkirna površina) (Adv) B 150/B 200	kg/m^2	599 (612) / 567 /-- )	599 (612) / 567 /-- )	599 (612) / 567 /-- )	599 (612) / 567 /-- )	599 (612) / 567 /-- )
Ploščinski pritisk, sprednje kolo B 150 low wheel pressure	N/mm^2	0,172	0,172	0,172	0,172	0,172
Ploščinski pritisk, zadnje kolo B 150 low wheel pressure levo/desno	N/mm^2	0,221 / 0,228	0,221 / 0,228	0,221 / 0,228	0,221 / 0,228	0,221 / 0,228
Mere
Dolžina, B 150 (B 200)	mm	1690 (1940)	1690 (1940)	1690 (1940)	1690 (1940)	1690 (1940)
Širina brez sesalnega prečnika, B 150 (B 200)	mm	810 (850)	810 (850)	910 (910)	980 (980)	1110
Višina	mm	1390	1390	1390	1390	1390
Višina z zaščitno streho (opcija)	mm	2060	2060	2060	2060	2060
Delovna širina	mm	750	750	850	900	1100
Delovna širina s stransko krtačo za drgnjenje	mm	-	-	950	1000	-
Delovna širina s stranskima metlama	mm	1080	1080	1080	1080	1080

	R 75	D 75	R 85	D 90	D 110
Mere embalaze dxšxv B 150 (B 200) mm	1870x1120x1700(2040x1120x1800)	1870x1120x1700(2040x1120x1800)	1870x1120x1700(2040x1120x1800)	1870x1120x1700(2040x1120x1800)	1870x 1120x1700(2040x1120x1800)

Pnevmatike

Sprednje kolo, širina (low wheel pressure) mm 90 (235) 90 (235) 90 (235) 90 (235) 90 (235)

Sprednje kolo, premer (low wheel pressure) mm 265 (290) 265 (290) 265 (290) 265 (290) 265 (290)

Zadnje kolo, širina (low wheel pressure) mm 75 (125) 75 (125) 75 (125) 75 (125) 75 (125)

Zadnje kolo, premer (low wheel pressure) mm 350 (350) 350 (350) 350 (350) 350 (350) 350 (350)

Teža

Dovoljena skupna masa, B 150 (B 200) kg 957 (994) 957 (994) 957 (994) 957 (994) 957 (994)

Masa prazne naprave (transportna masa), B 150 (B 200) kg 727 (699) 727 (699) 727 (699) 727 (699) 727 (699)

Pritisna sila krtač, maks.	N (kg)	765 (78)	641 (65)	844 (86)	778 (79)	925 (94)
Pritisni tlak krtač, maks.	N/m^2 (g/cm ^2 )	27300 (280)	3700 (40)	26400 (270)	2800 (30)	2400 (25)

Podatki o zmogljivosti naprave

Nazivna napetost	V	36	36	36	36	36
Zmogljivost akumulatorja	Ah (5 h)	170 / 180 / 240 / 285	170 / 180 / 240 / 285	170 / 180 / 240 / 285	170 / 180 / 240 / 285	170 / 180 / 240 / 285
Srednja poraba moči (Adv)	W	2300 (3200)	2200 (3100)	2600 (3500)	2400 (3300)	2500
Srednja poraba moči s stransko krtačo za drgnjenje (Adv)	W	2400 (3300)	2300 (3200)	2700 (3600)	2500 (3400)	2600
Zmogljivost pogonskega motorja (Adv)	W	600 (1400)	600 (1400)	600 (1400)	600 (1400)	600
Zmogljivost sesalne turbine	W	750	750	750	750	750
Zmogljivost pogona krtač	W	2 x 600	2 x 600	2 x 750	2 x 600	2 x 600
Stopnja zaščite		IPX3	IPX3	IPX3	IPX3	IPX3

Sesanje

Zmogljivost sesanja, količina zraka	l/s	27,3	27,3	27,3	27,3	27,3
Podtlak (maks.)	kPa (mbar)	21,1 (211)	21,1 (211)	21,1 (211)	21,1 (211)	21,1 (211)

Čistilne krtače

Premer krtač	mm	105	410	105	450	550
Dolžina krtač	mm	700	-	800	-	-
Vrtilna frekvenca krtač	1/min	1200	180	1200	180	180
Premer stranske krtače za drgnjenje	mm	-	-	220	220	-
Število vrtljajev stranske krtače za drgnjenje	1/min	-	-	210	210	-

Notranji polnilnik

Nazivna napetost	V	230	230	230	230	230
Frekvenca	Hz	50-60	50-60	50-60	50-60	50-60
Poraba toka	A	8	8	8	8	8

Okoljski pogoji

Dovoljeno temperatumo območje	°C	5...40	5...40	5...40	5...40	5...40
Maks. temperatura vode	°C	50	50	50	50	50
Tlak vode sistema polnjenja (opcija)	MPa (bar)	1 (10)	1 (10)	1 (10)	1 (10)	1 (10)
Tlak vode sistema splakovanja rezervoarja za umazano vo-do (opcija)	MPa (bar)	1 (10)	1 (10)	1 (10)	1 (10)	1 (10)
Relativna vlažnost zraka	%	20...90	20...90	20...90	20...90	20...90

Naklon

Maks. naklon delovnega območja (Adv)

%

10 (15)

10 (15)

10 (15)

10 (15)

10 (15)

Ugotovljene vrednosti v skladu s standardom EN 60335-2-72

Vrednost tresljajev za dlani/roke	m/s2	<2,5	<2,5	<2,5	<2,5	<2,5
Vrednost tresljajev za sedež	m/s2	<2,5	<2,5	<2,5	<2,5	<2,5
Negotovost K	dB(A)	0,1	0,1	0,1	0,1	0,1
Raven zvočnega tlaka LpA normalno obratovanje	dB(A)	67	67	67	67	67
Negotovost KpA	dB(A)	2	2	2	2	2
Raven zvočne moči LWA + negotovost KWA normalno obra- tovanje	dB(A)	85	85	85	85	85

Stranska krtača za drgnjenje

Zmogljivost/moč	W	-	-	140	140	-
Pritisna sila krtač, maks.	N (kg)	-	-	88 (9)	88 (9)	-
Pritisni tlak krtač, maks.	N/m^2 ( g/cm^2 )	-	-	2943 (30)	2943 (30)	-

Pridržujemo si pravico do sprememb tehničnih podatkov.

Izjava EU o skladnosti

S tem izjavljamo, da v nadaljevanju navedeni stroj zarađi svoje zasnove in konstrukcije ter v izvedbi, kakršno dajemo na tržišče, ustreza osnovnim zahtevam glede varnosti in varovanja zdravja v skladu z EU-direktivami. V primeru sprememb na stroju brez našega soglasja ta izjava izgubi veljavnost.

Izdelek: Čistilnik tal s sedežem

Tip: 1.246-xxx

Zadevne EU-direktive

Pooblaščena oseba za dokumentacijo:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Nemčija)

Tel.: [phone]

Nebezpečenstvo poškodenia

Nebezpečenstvo poškodenia

Nebezpečenstvo poškodenia

Nabijačku nemôžete spojit' so zástrčkou na batériu na strane pristroja.

Nebezpečenstvo poškodenia.

⑬Mrežica za skupljanje vlakana

⑭Spremnik prljave vode

⑮Mrežica za zaštitu turbine (ispod plovka)

⑯ * Držač brisača

⑰ Držač alata

⑱ Usisno crijevo

⑲Usisna konzola

(20) Stezna poluga usisne konzole

⑳ Zatvarač spremnika prljave vode

28 * Bočna četka za ribanje

⑤ * Prekidač bočne četke za ribanje/bočne metle

⑥ Inteligentni ključ

⑦Zaslon

⑧ Gumb za informacije

* opcionalno

Prekidač programa

Slika C

Držač usisne konzole

- Tijekom vožnje kroz uske prostore, usisna konzola se može ukloniti i objesiti u jedan od otvora na poklopcu spremnika prljave vode. Slika D

① Usisna konzola

②Točka za vješanje

Simboli na uređaju

Ručka za zakretanje spremnika prljave vode prema gore

Točka vezanja

*Držač brisača

Neprikladna sredstva za pranje

Opasnost po zdravlje, oštećenje uređaja

Koristite samo preporučena sredstva za čišćenje. Kod uporabe drugih sredstava za čišćenje vlasnik uređaja snosi odgovornost za povećanu opasnost u pogledu sigurnosti rada i opasnosti od nezgode.

Upotrebljavajte samo sredstva za čišćenje koja ne sadrže klor, otapala, solnu i fluorovodičnu kiselinu.

Opasnost od začepljenja

③ Odstojni kotačić s držačem

Bočna ploča za ribanje (opcija)

Bočna ploča za ribanje olakšava rad blizu ruba.

Napomena

Bočna ploča za ribanje nije aktivna u programima čišćenja poliranjem i usisavanjem.

Pritisnite bočnu sklopku za pročišćavanje.

Bočna ploča za pročišćavanje je aktivirana.

1. Za završetak rada sa bočnom pločom za pročišćavanje postavite prekidač bočne pločice na "0".

Završetak rada

Završetak čišćenja

1. Postavite programski prekidač na vožnju.
2. Dalje vozite kraću dionicu.
   Preostala voda se usisava.
3. Prekidač s ključem okrenite u položaj 0/OFF.
4. Uklonite inteligentni ključ.
5. Ako je potrebno, napunite akumulator.

⑥ Prostor za odlaganje kompleta za čišćenje „Homebase Box“

⑦ Crevo za ispuštanje prljave vode

⑧ * Priključak za vodu sistema za ispiranje rezervoara za prljavu vodu

⑬Mrežica za skupljanje vlakana

⑯ * Držač brisača za pod

⑰* Držač alata

⑱Usisno crevo

⑲Usisna konzola

20 Stezna poluga usisne konzole

⑳ Zatvarač rezervoara za prljavu vodu

22)Otvor za punjenje rezervoara za svežu vodu

②3Sistem punjenja

⑳ Adapter za akumulatore (kod eksternog punjača) Mrežni kabl punjača (kod intemog punjača)

25 Pedala gasa

⑳Svetlo za dnevnu vožnju

27* Radno svetlo

③4 Poklopac ležaja (za zamenu četki)

③5 Pedala za zamenu četki (samo D glava za čiščenje)

Držač usisne konzole

*Držač brisača za pod

* opciono

* Priključak za vodu sistema punjenja

* Priključak za vodu sistema za ispiranje rezervoara za prljavu vodu

Opasnost od začepljenja

1. Usuti sredstvo za čišćenje u rezervoar za svežu vodu.

Napomena: Poklopac otvora za punjenje rezervoara za svežu vodu može da se koristi za merenje količine sredstva za čišćenje. Na njegovoj unutrašnjoj strani se nalazi skala za merenje.

Podešavanje parametara (žuti Intelligent Key)

③ Kotur za odstojanje sa držačem

Podesite kiture za odstojanje na istu visinu.

Podešavanje gumica za prikupljanje prljavštine

Gumice za prikupljanje prljavštine moraju da se podese samo za D glavu za čišćenje.

② Mrežica za skupljanje vlakana

1. Mrežicu za grubu prljavštinu skinuti prema gore.

2. Mrežicu za grubu prljavštinu isprati pod mlazom vode.

3. Mrežicu za grubu prljavštinu umetnuti u rezervoar za prljavu vodu.

Ugradnja D-glave za čišćenje

1. Podignite držač glave za čišćenje (pogledajte poglavlje "Sivi Intelligent Key / ... / Izbor oblika četke").

2. Glavu za čišćenje gurnite ispod uređaja tako da crevo prikazuje unazad.

3. Glavu za čišćenje gurnite samo do polovine ispod uređaja.

4. Pritisnite izbočinu nalevo i skinite poklopac na glavi za čišćenje. Slika Z

①Izbočina

②Poklopac

1. Povežite kabl za napajanje strujom glave za čišćenje sa kablom uređaja (moraju se poklapati boje). Slika AA

①Kabl uređaja

②Kabl za napajanje strujom

1. Postavite poklopac i zaključajte ga.

2. Gurnite glavu za čiščenje po sredini ispod uređaja.

3. Crevnu spojnicu na glavi za čiščenje povežite sa crevom na uređaju. Slika AB

① Crevna spojnica

②Crevo

① Ručka za zamenu četki

②Poklopac skladišta sa gumicom za prikupljanje prljavštine

③ Valjkasta četka

1. Skinite poklopac skladišta sa gumicama za prikupljanje prljavštine.

2. Izvucite valjkastu četku.

3. Stavite novu valjkastu četku i centrirajte je na obrtaču. Slika AM

①Prihvatnik

②Prihvatni tm

Zamena pločastih četki

①Pedala za zamenu četki

Zamena četke bočne ploče za čišćenje (opcija)

②Poluga za zamenu četki

Četka ispada iz držača.

1. Novu četku držite ispod bočne ploče za čišćenje, pritisnite prema gore i uglavite

Zamena bočne metle (samo varijanta SB)

1. Odvijte 3 zavrtnja. Slika AP

①Bočna metla

②Zavrtanj

1. Skinite bočnu metlu.

2. Gurnite novu bočnu metlu.

3. Zaviti 3 zavrtnja i čvrsto pritegnuti.

Čišćenje filtera za svežu vodu

1. Ispustite svežu vodu (vidi poglavlje „Ispustanje sveže vode“).

2. Odviti zatvarač rezervoara za svežu vodu. Slika AO

①Filter za svežu vodu
