ZIBTS350 - Razbijalec Zipper - Brezplačna navodila za uporabo
Brezplačno poiščite navodila za napravo ZIBTS350 Zipper v formatu PDF.
| Vrsta izdelka | Razbijalec betona (žaga za beton) |
| Blagovna znamka | Zipper |
| Model | ZIBTS350 |
| Motor | 1 valj, 2-taktni, zračno hlajenje, 65 cm³, 3 kW |
| Napajanje | Mešanica bencin/olje 40:1, rezervoar 1,5 L |
| Premer rezila | 300 do 350 mm |
| Premer izvrtine rezila | 20 / 25,4 mm |
| Maksimalna globina reza | 115 mm (rezilo 350 mm) |
| Hitrost vrtenja | 4850 vrt/min |
| Zagon | S kablovodom |
| Raven hrupa | 114 dB(A) |
| Neto teža | 13 kg |
| Dimenzije (D × Š × V) | 750 × 420 × 320 mm |
| Glavne funkcije | Rezanje betona in asfalta; vodno hlajenje; nastavljiva zaščita rezila |
| Varnost | Stikalo ON/OFF, blokada plina, zaščita rezila, zaustavitev motorja |
| Vzdrževanje | Čistilni zračni filter, svečka (0,7-0,8 mm razmik), napetost jermena V, mazanje ležajev |
| Čiščenje | Voda ali blago čistilo; ne uporabljajte topil |
| Nadomestni deli | Na voljo pri prodajalcu ali Zipper; uporabljajte originalne dele |
| Garancija | 2 leti (uporaba za DIY) / 1 leto (profesionalna uporaba) |
| Priloženi dodatki | Ključ za montažo rezila, zaščita jermena |
Pogosto zastavljena vprašanja - ZIBTS350 Zipper
Vprašanja uporabnikov o ZIBTS350 Zipper
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Razbijalec v formatu PDF brezplačno! Poiščite svoja navodila ZIBTS350 - Zipper in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. ZIBTS350 znamke Zipper.
NAVODILA ZA UPORABO ZIBTS350 Zipper
47.1 Namenska uporaba....87
47.2 Varnostni napotki 87
47.3 Posebna tveganja in nevarnosti pri delu z rezalnikom betona 89
48 PRVA UPORABA 91
48.1 Ob prvi uporabi....91
48.1.1 Montaža rezalne plošče 91
48.1.2 Nastavitev zaščitnega pokrova 91
48.1.3 Nastavljanje napetosti klinastega jermena....92
48.1.4 Polnjenje goriva 92
48.1.5 Pred vsako uporabo: 92
49 ROKOVANJE 93
49.1 Zagon motorja....93
49.1.1 Hladni vžig: 93
49.1.2 Topli vžig 94
49.1.3 Izklapljanje 94
49.1.4 Vodni priključek 94
50 VZDRŽEVANJE 95
50.1 Vzdrževalne dejavnosti....95

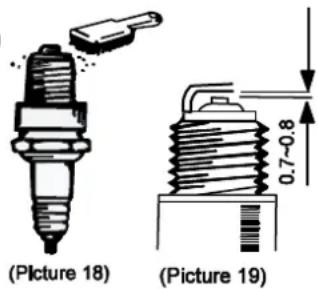

50.2 Kontrola svečke (vsakih 50 obratovalnih ur)....95
50.3 Čiščenje....95
50.4 Skladiščenje 95
50.5 ODSTRANJEVANJE 96
51 ODPRAVLJANJE NAPAK 96
52 PREDGOVOR (HR) 97
53 TEHNIKA 98
53.1 Glavne komponente i elementi za rukovanje 98
53.2 Tehnički podaci....99
54 SIGURNOST 99
54.1 Namjenska uporaba....99
54.2 Upute o sigurnosti 99
54.3 Posebne opasnosti u radu s rezačem betona 101
55 PRVO STAVLJANJE U POGON 103
55.1 Prilikom prvog stavljanja u pogon....103
55.1.1 Montaža rezne ploče....103
55.1.2 Podešavanje zaštitnog poklopca....103
55.1.3 Podešavanje zategnutosti V-remena:....104
55.1.4 Ulijevanje goriva 104
55.1.5 Prije svakog stavljanja u pogon: 104
56 RUKOVANJE 105
56.1 Pokretanje motora.... 105
56.1.1 Hladno pokretanje:....105
56.1.2 Toplo pokretanje....106
56.1.3 Isključivanje....106
56.1.4 Priključak za vodu 106
57 ODRŽAVANJE 107
57.1 Servisni radovi 107
57.2 Svjećica (svakih 50 h)....107
57.3 Čišćenje....107
57.4 Skladištenje....107
57.5 ZBRINJAVANJE 108
58 UKLANJANJE POGREŠAKA 108
59 PREDGOVOR (SRB) 109
60 TEHNIKA 110
60.1 Glavne komponente i elementi za rukovanje 110
60.2 Tehnički podaci....111
61 SIGURNOST 111
61.1 Namenska uporaba.... 111
61.2 Upute o sigurnosti 111
61.3 Posebne opasnosti u radu s rezačem betona 113
62 PRVO STAVLJANJE U POGON 115
62.1 Prilikom prvog stavljanja u pogon....115
62.1.1 Montaža rezne ploče....115
62.1.2 Podešavanje zaštitnog poklopca 115
62.1.3 Podešavanje zategnutosti V-kaiša: 116
62.1.4 Sipanje goriva 116
62.1.5 Pre svakog stavljanja u pogon: 116
63 RUKOVANJE 117
63.1 Pokretanje motora.... 117
63.1.1 Hladno pokretanje:....117
63.1.2 Toplo pokretanje....118
63.1.3 Isključivanje....118
63.1.4 Priključak za vodu 118
64 ODRŽAVANJE 119
64.1 Servisni radovi 119
64.2 Svećica (svakih 50 h) 119
64.3 Čišćenje....119
64.4 Skladištenje....119
64.5 Odlaganje....120
65 UKLANJANJE KVAROVA 120
66 ERSATZTEILE / SPARE PARTS 121
SL PREBERITE NAVODILO! Pozorno preberite navodilo za uporabo in vzdrževanje stroja in se dobro seznanite z upravljalnimi elementi stroja, da boste lahko stroj pravilr upravljali in tako preprečili poškodbe ljudi in poškodbe na stroju.
HR ČITAJTE UPUTE! pažljivo proučite upute za rukovanje da biste izbjegli oštete ljudi i kvar aparata
SRB PROČITAJTE UPUTSTVO! Pažljivo pročitajte uputstvo za upotrebu i održavanje mašine i dobro se upoznajte s elementima za rukovanje mašinom kako biste mo ispravno rukovati mašinom i spriječiti ljudske gubitke i štete na mašini.
SL OPOZORILO! Upoštevajte varnostne oznake! Neupoštevanje predpisov in napotkov za uporabo stroja lahko privede do težkih telesnih poškodb in celo do nesreč s smrtnim izidom.
HR PAŽNJA! Neupotreba svih mjera opreznosti može biti uzrok ličnih pošteđenja pa čak i dovesti do smrtnih slučajeva, a aparat dovesti u kvar
SRB UPOZORENJE! Obratite pažnju na simbole za sigurnost! Nepoštivanje propisa i uputstva za korištenje mašine može dovesti do teških ljudskih gubitaka i smrtn opasnosti.
DE Schutzausrüstung
SL Trdni deli se lahko odbijejo od stroja!
HR Oprez od ljetečih stvari!
SL Vzdržujte varnostno razdaljo!
HR Držite dostojanstvo!
SRB Držite dostojanstvo!
SL Pred vzdrževalnimi deli ali odmorom izključite stroj!
To navodilo za uporabo vsebuje informacije in pomembne napotke za uporabo in rokovanje z ZIPPER ZI-BTS350. Navodilo za uporabo je sestavni del stroja in se ga ne sme odstraniti. Navodilo za uporabo shranite, da ga boste lahko kasneje ponovno prebrali. Če stroj izročite tretji osebi, priložite zraven tudi to navodilo.
Prosimo, upoštevajte varnostne napotke!
Pred uporabo natančno preberite to navodilo. Tako boste lahko strokovno ravnali s strojem, odpravili nejasnosti in preprečili morebitne poškodbe. Upoštevajte opozorila in varnostne napotke. Neupoštevanje opozoril lahko privede do resnih poškodb.
Zaradi nenehnega razvoja naših proizvodov lahko slike in vsebina nekoliko odstopajo od resničnega stanja izdelka. O morebitnih napakah nas prosim obvestite.
Pridržujemo si pravico do tehničnih sprememb!
Po prejemu takoj preglejte pošiljko. Ob prevzemu zabeležite morebitne reklamacije pri dostavljalcu na tovornem listu!
O transportnih poškodbah nas obvestite posebej v roku 24 ur.
Če transportnih poškodb ne prijavite, ne moremo prevzeti nobenega jamstva.
Avtorske pravice
© 2015
Ta dokument je avtorsko zaščiten. Pridržujemo si vse pravice, ki iz tega izhajajo! Ponatis, prevod in jemanje slikovnega materiala se sodno preganja. Kraj sodne pristojnosti je Wels.
| ZI-BTS350 | |||
| 1 | Rezalna plošča | 12 | Zračni filter |
| 2 | Prirobnica | 13 | Ročica za "zaug" |
| 3 | Šestrobni vijak | 14 | Reverzijski zaganjač |
| 4 | Zaščitni pokrov | 15 | Rezervoar za gorivo |
| 5 | Prednji ročaj | 16 | Dekompresijski ventil |
| 6 | Vtikač za svečko | 17 | Vodni priključek |
| 7 | Stikalo za vklop/izklop | 18 | Napetost klinastega jermena |
| 8 | Ročica za plin/aretirni gumb | 19 | Dušilec zvoka |
| 9 | Ročica za plin | 20 | Vrtljivi gumb za zaščitni pokrov |
| 10 | Zadnji ročaj | 21 | Mehanizem za zaklepanje |
| 11 | Stikalo zračnega filtra | 22 | Zaščitni pokrov |

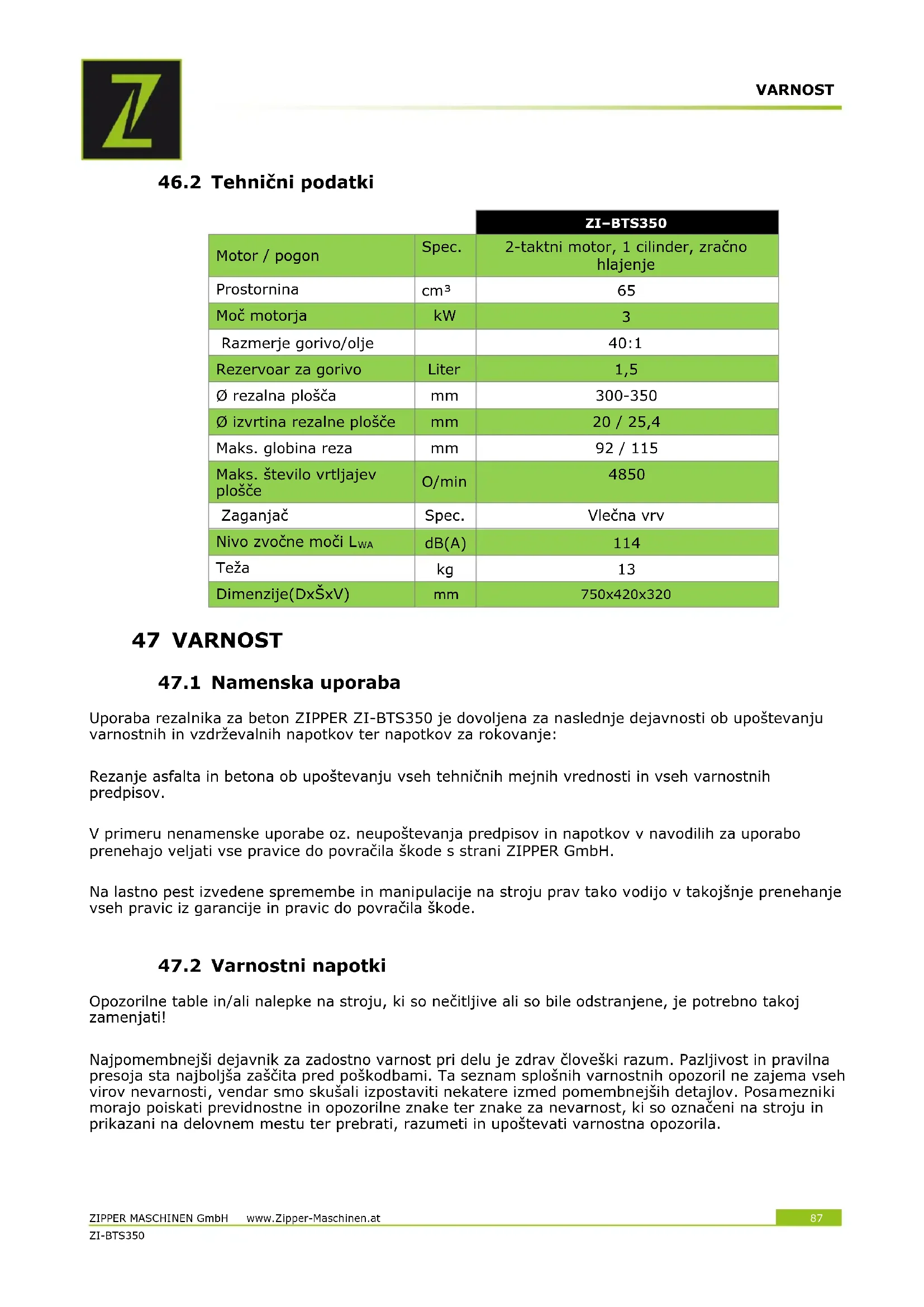

46.2 Tehnični podatki
| ZI-BTS350 | ||
| Motor / pogon | Spec. | 2-taktni motor, 1 cilinder, zračno hlajenje |
| Prostornina | cm^3 | 65 |
| Moč motorja | kW | 3 |
| Razmerje gorivo/olje | 40:1 | |
| Rezervoar za gorivo | Liter | 1,5 |
| ∅ rezalna plošča | mm | 300-350 |
| ∅ izvrtina rezalne plošče | mm | 20 / 25,4 |
| Maks. globina reza | mm | 92 / 115 |
| Maks. število vrtljajev plošče | O/min | 4850 |
| Zaganjač | Spec. | Vlečna vrv |
| Nivo zvočne moči L_WA | dB(A) | 114 |
| Teža | kg | 13 |
| Dimenzije(DxŠxV) | mm | 750x420x320 |
47 VARNOST
47.1 Namenska uporaba
Uporaba rezalnika za beton ZIPPER ZI-BTS350 je dovoljena za naslednje dejavnosti ob upoštevanju varnostnih in vzdrževalnih napotkov ter napotkov za rokovanje:
Rezanje asfalta in betona ob upoštevanju vseh tehničnih mejnih vrednosti in vseh varnostnih predpisov.
V primeru nenamenske uporabe oz. neupoštevanja predpisov in napotkov v navodilih za uporabo prenehajo veljati vse pravice do povračila škode s strani ZIPPER GmbH.
Na lastno pest izvedene spremembe in manipulacije na stroju prav tako vodijo v takojšnje prenehanje vseh pravic iz garancije in pravic do povračila škode.
47.2 Varnostni napotki
Opozorilne table in/ali nalepke na stroju, ki so nečitljive ali so bile odstranjene, je potrebno takoj zamenjati!
Najpomembnejši dejavnik za zadostno varnost pri delu je zdrav človeški razum. Pazljivost in pravilna presoja sta najboljša zaščita pred poškodbami. Ta seznam splošnih varnostnih opozoril ne zajema vseh virov nevarnosti, vendar smo skušali izpostaviti nekatere izmed pomembnejših detajlov. Posamezniki morajo poiskati previdnostne in opozorilne znake ter znake za nevarnost, ki so označeni na stroju in prikazani na delovnem mestu ter prebrati, razumeti in upoštevati varnostna opozorila.
Med polnjenjem goriva so ogenj, nezavarovan plamen in kajenje prepovedani.
Polnjenje goriva medtem, ko motor teče oz. ko so deli stroja še vroči, je najstrožje prepovedano.
Gorivo polnite le na prostem ali v dobro prezračenih prostorih.
Razlito gorivo takoj obrišite.
Gorivo je visoko vnetljivo!
Ob utrujenosti, izgubi koncentracije ali pod vplivom zdravil, alkohola ali mamil, je delo s strojem prepovedano.
Pred vsako uporabo preverite, če je stroj v brezhibnem stanju! Nivo olja, stanje rezalne plošče, pritrjenost vijakov itd.
Redno vzdrževanje in redna kontrola sta odločilnega pomena za varnost.
Stroj lahko upravlja le v ta namen izšolano osebje. Nepooblaščenim osebam, zlasti otrokom in neusposobljenim osebam zadrževanje v bližini stroja ni dovoljeno! Delo s strojem je dovoljeno samo osebam, starejšim od 18 let.
Ko delate s strojem, ne nosite ohlapnega nakita, ohlapnih oblačil, kravat ali spuščenih dolgih las itd.
Ohlapni predmeti se lahko ujamejo v gibljive dele stroja in povzročijo težke poškodbe!
Pri delu s strojem nosite ustrezno certificirano zaščitno opremo (zaščitne rokavice, delovni čevlji z jeklenimi opetniki, zaščitna očala, zaščita za ušesa,...).
Emisije motorja vsebujejo strupene izpušne pline, ki negativno vplivajo na človeško zdravje. Zato delajte s strojem le v dobro prezračenih prostorih oz. na prostem!
NIKOLI se ne dotikajte uplinjača, svečke, zračnega filtra, motorja med obratovanjem ali neposredno po tem, ko zaključite z obratovanjem! Nevarnost opeklin!
Pustite, da se stroj ohladi, preden dolijete bencin, izvajate vzdrževalna dela itd.
Stroj med obratovanjem nikoli ne sme biti brez nadzora! Preden zapustite delovni prostor, izklopite stroj in počakajte, da se popolnoma ustavi!
47.3 Posebna tveganja in nevarnosti pri delu z rezalnikom betona
Rezalniki betona so težke enote, zato naj jih postavljata dve fizično dovolj močni osebi. Pri tem naj uporabljata dvižni ročici, ki sta montirani na stroju. Paziti je potrebno tudi na pravilno tehniko dviganja.
Zmečkanine
Zmanjšajte nevarnost zmečkanin nog na najmanjšo možno mero s tem, da nosite delovne čevlje z jeklenimi opetniki.
Poskrbite, da tako stroj kot rokovalec med postavljanjem stojita stabilno na ravnem terenu in da se stroj med obratovanjem ne prevrne, zdrsne ali pade.
Poškodbe z diamantnim listom žage
Stik z rotirajočim diamantnim žaginim listom vodi v težke poškodbe.
Stroj manevrirate z upravljalnimi ročicami. Pri tem stabilno stojite ZA strojem. Na razdalji z radijem 15 m ne sme biti nobene druge osebe.
Drobci betona in asfalta, ki letijo na naokrog
Zaščitne odprtine NIKOLI ne odstranjujte. Če je poškodovana, jo takoj zamenjajte. Uporabite certificirana zaščitna očala, ki so odporna proti lomu.
Nevarnosti v delovnem okolju
Prepričajte se, da so stene jame stabilne in da se ne bodo podrle zaradi vibracij.
Prepričajte se, da na področju, kjer se bo izvajalo rezanje betona, ni električnih kablov, plinovodnih ali vodovodnih napeljav, ki bi se zaradi vibracij lahko poškodovale.
Bodite previdni, kadar delate v bližini nezaščitenih izvrtin ali gradbenih jam. S strojem delajte po lastni presoji in na lastno odgovornost.
Nevarnost opeklin
Dotikanje uplinjača, motorja, svečke ali drugih delov stroja, ki se segrejejo, lahko po dalj časa trajajočem kontinuiranem obratovanju privede do težkih opeklin.
Nevarnost požara in eksplozije
Gorivo je zelo lahko vnetljivo, v določenih okoliščinah pa je lahko tudi eksplozivno.
NIKOLI ne dolivajte goriva ali motornega olja, dokler stroj obratuje ali je še vroč.
Med vlivanjem goriva in na mestih, kjer se skladišči gorivo, ne kadite in odstranite odprt plamen ali iskre.
Rezervoarja za gorivo ne prenapolnite in preprečite razlitje bencina. Če se je bencin vseeno razlil, obvezno poskrbite, da bo mesto razlitja očiščeno in popolnoma suho, preden zaženete motor.
Gorivo polnite samo, ko je vstavljen filter.
Poskrbite, da bo pokrov rezervoarja za gorivo po polnjenju dobro zaprt.
Kemične nevarnosti
V zaprtem prostoru brez zadostnega prezračevanja nikoli ne delajte z bencinskim ali dizelskim motorjem, kot tudi ne polnite goriva.
Ogljikov monoksid v izpušnih plinih iz pogonskih delov motorja z notranjim izgorevanjem lahko v zaprtih prostorih zaradi vdihovanja povzroči okvare zdravja in celo smrt. Zato stroj lahko uporabljate le v dobro prezračenih prostorih ali na prostem.
Nevarnosti zaradi hrupa
Delo z rezalnikom betona brez certificirane zaščite sluha lahko privede do okvare sluha ali do začasne ali trajne izgube sluha. Nosite zaščito za ušesa, ki je certificirana v skladu s predpisi o zaščiti zdravja in varnosti, da bi se izognili obremenitvi zaradi hrupa.
Posebna zaščitna obleka
Ne glede na smernice glede nošenja zaščitne obleke, ki so navedene v varnostnih napotkih, morate nositi posebno zaščitno obleko in zaščitne čevlje z jeklenimi opetniki.
Vzdrževanje
Poskrbite, da bo popravila na motorju in na stroju izvajalo le strokovno usposobljeno osebje. Prepričajte se, da je rdeče stikalo motorja v položaju OFF in da je kabel za vžig ločen od svečke, preden odstranite zaščito, izvajate vzdrževalna dela, adjustirate ali napenjate jermen.
48 PRVA UPORABA
Stroj ima le malo komponent, ki potrebujejo vzdrževanje. Demontaža stroja ni dovoljena. Popravila naj opravlja le strokovnjak!
Pribor: Uporabljajte samo pribor, ki ga je priporočil Vaš specializirani trgovec ali firma ZIPPER!
Za vsa vprašanja in probleme se obrnite na našo servisno službo.
48.1 Ob prvi uporabi

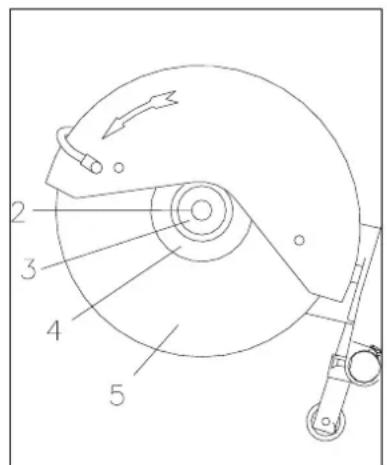

48.1.1 Montaža rezalne plošče
Matica je samozatezna v smeri navoja pri rotaciji.
48.1.2 Nastavitev zaščitnega pokrova
Z vrtljivim gumbom (1) lahko spreminjate položaj zaščitnega pokrova.
Pri tem pazite, da je čim manj prahu v smeri usmerjeno v upravljalca stroja.
48.1.3 Nastavljanje napetosti klinastega jermena
- Odstranite pritrdilne vijake (1) na pogonskem ohišju in snemite zaščito klinastega jermena.
- Sprostite 3 pritrdilne vijake (3) na vodilu klinastega jermena.
- Za nastavitev optimalne napetosti klinastega jermena obrnite vijak (4) v smeri urinega kazalca.
- Trdno zategnite pritrdilne vijake (3).
- Z vijaki (1) ponovno pritrdite zaščito klinastega jermena.
Napetost klinastega jermena ponovno nastavite po 5 minutah prostega teka. V prvih dneh obratovanja stroja pogosto preverjajte napetost klinastega jermena. Jermeni so pravilno napeti, će so napeti toliko, da pod polno bremenitvijo ravno še ne zdrsavajo. Prevelika zategnjenost klinastega jermena mu skrajša življenjsko dobo.
48.1.4 Polnjenje goriva
Rezalnik betona poganja mešanica bencina in olja.
Za 2-taktni motor potrebujete mešanico bencina in olja v mešalnem razmerju 40:1.
Pri polnjenju goriva pazite, da v rezervoar ne zaidejo tujki.
Med polnjenjem goriva so ogenj, nezavarovan plamen in kajenje prepovedani.
Polnjenje goriva medtem, ko motor teče oz. ko so deli stroja še vroči, je najstrožje prepovedano.
Gorivo polnite le na prostem ali v dobro prezračenih prostorih.
Razlito gorivo takoj obrišite.
Gorivo je visoko vnetljivo!
Če želite mešanico goriva izdelati sami, uporabite visokokvalitetno sintetično olje za zelo zahtevne 2-taktne motorje. Sintetično olje zmanjšuje nastajanje saj in oblog na svečki, v cilindru, na batu in v izpuhu, kar vpliva na boljše podmazovanje motorja in s tem tudi podaljšuje življenjsko dobo motorja. Mešanice goriva, ki jih pripravite sami, morate porabiti v 4 tednih.
ZIPPER Maschinen priporoča uporabo visokokvalitetnih gotovih mešanic, ki so izdelane posebej za močno obremenjene 2-taktne motorje.
OPOMBA
Pred vsako uporabo dobro pretresite rezervoar! V nasprotnem primeru obstaja nevarnost poškodbe motorja zaradi korozije na batu, ki nastane zaradi slabega podmazovanja na začetku.
48.1.5 Pred vsako uporabo:
Preverite nivo olja. Nivo olja mora vedno segati do začetka odprtine za polnjenje.
Prepričajte se, da so rezalna plošča, fiksirna matica in vsi drugi vijačni spoji trdno vpeti.
Preverite stanje goriva in ga po potrebi dolijte (razmerje mešanice goriva je 40:1).
49 ROKOVANJE
49.1 Zagon motorja
Rezalnik betona trdno postavite na tla. Rezalna plošča se v nobenem primeru ne sme dotikati tal ali drugih predmetov.
Pred rezalno ploščo ne sme biti nobenih oseb.
OPOMBA: Bodite oddaljeni najmanj 3 m od mesta polnjenja goriva.
49.1.1 Hladni vžig:
• Stikalo za VKLOP/IZKLOP dajte v položaj VKLOP.
- Naravnajte kombinirano stikalo (2) na ustrezen položaj.
- Pri ponovnem vžigu naj bo kombinirano stikalo (2) naravnano v položaj „zaug“.
- Pri toplem vžigu se „zaug“ ne uporablja. Kombinirano stikalo ostane v položaju "ODPRTO".
- Potisnite z roko na ročaju zgoraj na aretirno stikalo (3) ročice za plin (4). Nato potisnite ročico za plin (4) navzgor.
Potisnite s palcem aretirni gumb (5) ročice za plin in istočasno spustite ročico za plin, da se lahko aretirni gumb zaskoči.
- Pritisnite na gumb za dekompresijski ventil (1).
• Z eno roko trdno držite sprednjo ročico in pritisnite z nogo na stransko pedalo na tleh. - Zagon na poteg vrvi: vlečno vrv lahno povlecite do točke odpora, pustite, da se navije nazaj in jo nato z eno potezo močno povlecite.
- Če motor ne vžge niti, ko tretjič povlečete, nekoliko odprite "zaug".
• Takoj, ko motor vžge, se kombinirano stikalo postavi v položaj - Ko motor teče, na kratko pritisnite ročico za plin (4), da se aretirni gumb sprosti in se motor prestavi iz polnega plina v prosti tek.
• Motor nekaj minut pustite, da teče brez obremenitve.
• Pri obremenitvi prestavite ročico za plin vedno na maksimalno število vrtljajev!
49.1.2 Topli vžig
• Stikalo za VKLOP/IZKLOP dajte v položaj VKLOP.
• Kombinirano stikalo (2) dajte v položaj OPEN skrajno desno. Pri toplem vžigu ni "zauga".
- Zaženite motor s pomočjo zaganjalnika na poteg vrvi, kot je opisano
49.1.3 Izklapljanje
Preden izklopite motor, pustite, da 3 do 5 minut teče v prostem teku. Na ta način podaljšate življenjsko dobo Vašemu motorju.
• Stikalo za VKLOP/IZKLOP naj bo v položaju OFF.
OPOMBA:
Dolžina vrvi zaganjalnika znaša 1.15 metra. Ne potegnite z vso močjo. Če izvlečete vso vrv, se bo le-ta pri naslednjem potegu odtrgala. Poleg tega se lahko pri tem poškodujejo deli stroja.
Potem ko ste povlekli vrv zaganjalnika, je ne smete takoj spustiti. Ročico zaganjalnika na poteg vrvi še naprej trdno držite in jo počasi spuščajte spet navzdol.
Vrv zaganjalnika morate vleči naravnost navzgor in navzdol, da se obraba zmanjša na minimum.
Potem, ko počasi spustite vrv zaganjalnika, pustite da se počasi navije nazaj.
Če v tem času niste uspešno zagnali bencinski motor, ponovno pritisnite na gumb za dekompresijski ventil, da motor ponovno zaženete.
Na vodni priključek lahko priključite cev za dotok vode.
Tako lahko istočasno omogočite hlajenje rezalne plošče in močno zmanjšate nabiranje prahu.
Obratovanje
- Pri delu s strojem je potrebno vzdrževati varno delovno okolje, imeti zaščitno delovno obleko in pred vsako uporabo pregledati stroj, če je v brezhibnem stanju in pripravljen na obratovanje.
- List žage mora biti v najvišjem položaju, označevalec reza (drog z rdečim kolescem) spustite navzdol in ga poravnajte z linijo reza. List žage poravnajte z linijo reza.
- Odprite prepustni ventil na notranji strani vodnega rezervoarja.
• Zaženite motor 6.2.1 - Rezalno ploščo počasi spustite, poglabljajte rez, dokler ne dosežete želene globine reza.
- Hitrost rezanja naj ustreza materialu obdelovanca Če se rezalna plošča ob premiku dvigne, upočasnite pomikalno premikanje!
- Če je želena globina reza večja od 90 mm, bi jo morali doseči v dveh delovnih korakih.
- Pomemben je občutek za pravilno hitrost pomikanja. Potiskajte stroj dovolj hitro, da se rezalna plošča lahko poglobi v material, vendar takoj ko opazite, da se število vrtljajev zmanjšuje, zmanjšajte hitrost pomikanja.
- Nikoli ne izvajajte stranskih pritiskov na rezalno ploščo.
- Stroj ne sme obratovati brez montiranega zaščitnega pokrova žaginega lista!
- Rezalne plošče ne potiskajte s silo v material. Pustite, da se rezalna plošča zagrize v material.
- Ne izvajajte dolgih neprekinjenih rezov.
- Z žaginim listom, ki je zasnovan za mokro rezanje, ne izvajajte suhih rezov.
- Ne režite ukrivljenih linij. Žaginega lista ne postavljajte poševno na material.
50 VZDRŽEVANJE
50.1 Vzdrževalne dejavnosti
• Pred vsako uporabo preverite nivo olja motorja z notranjim zgorevanjem.
- Preverite napetost jermena in jo po potrebi ponovno nastavite
• Dnevno podmazujte ležaje osi diamantnega lista žage.
• Pred vsako uporabo preverite, če je rezalna plošča v brezhibnem stanju in če je trdno vpeta.
• Pred vsako uporabo preverite, če je zračni filter čist.
• Pred vsako uporabo preverite, če so vsi vijačni spoji trdno vpeti.
• Kontrola zračnega filtra (vsakih 100 obratovalnih ur)
- Odstranite zračni filter.
- Očistite ga v raztopini.
- Nakapljajte motorno olje na zračni filter
- Odvečno motorno olje odstranite z zračnega filtra, tako, da ga ožmete.
POZOR: ŠTROJ NE SME NIKOLI OBRATOVATI BREZ ZRAČNEGA FILTRA OZ. Z NEVZDRŽEVANIM ZRAČNIM FILTROM.
50.2 Kontrola svečke (vsakih 50 obratovalnih ur)
- Odstranite kontakt svečke.
- S krtačo odstranite morebitne obloge.
- Preglejte svečko, če je zabarvana.
- Preverite razmik med kontaktoma. Standard: 0.7\~0.8mm
OPOMBA
Čiščenje: uporaba razredčil za barve, bencina, agresivnih kemikalij ali abrazivnih sredstev vodi v poškodbe na površinah!
Zato: pri čiščenju uporabljajte samo blaga čistilna sredstva.
50.4 Skladiščenje
Če stroja ne uporabljate več kot en mesec, ravnajte po naslednjih navodilih:
- Iz rezervoarja, pipe za gorivo in uplinjača odstranite vse gorivo.
- Iz pipe za gorivo in iz cevi odstranite vso vodo (pri hladnem vremenu je to potrebno storiti pred vsako uporabo)
- Odstranite svečko in vlijte ca. 1 jedilno žlico motornega olja v odprtino svečke.
• Stikalo motorja premaknite na OFF
• Večkrat poženite zaganjalnik z vrvico
• Vstavite svečko - Generator shranite v suhem, dobro prezračenem prostoru in ga pokrijte.
50.5 ODSTRANJEVANJE
Stroja ZI-BTS350 ne odlagajte v običajni zabojnik za odpadke. Za informacije o razpoložljivih možnostih odstranitve kontaktirajte vaše lokalne oblasti. Nestrokovno odstranjevanje lahko priveđe do onesnaženja tal in podzemnih voda zaradi prodiranja nevarnih in škodljivih snovi v tla, ki tako lahko v končni fazi preko onesnažene podzemne vode preidejo v hrano in ogrozijo zdravje. Če pri vašem specializiranem trgovcu vaš star stroj nadomestite z novim, je trgovec dolžan brezplačno prevzeti vaš stari stroj z namenom strokovne odstranitve.
| Napaka | Možen vzrok | Odprava napake |
| Motor ne vžge | Stikalo za VKLOP/IZKLOP je v položaju IZKLOPFilter za gorivo je zamašenRezervoar za gorivo je prazenSvečka je pokvarjena ali slabo pritrjenaNapačen razmik med elektrodama svečke | Stikalo prestavite v položaj VKLOPZamenjajte filter za gorivoNapolnite gorivoOčistite svečko oz. jo zamenjajtePreverite razmik med elektrodama |
| Motor se kmalu po zagonu znova ustavi | Prenizko število vrtljajev v prostem tekuFilter za gorivo je zamašenRezervoar goriva je prazen | Nastavite število vrtljajev v prostem tekuZamenjajte filter za gorivoNapolnite gorivo |
| Premajhna moč motorja | Umazan zračni filter | Očistite zračni filter ali ga zamenjajte |
| Rezalna plošča se ne vrti | Klinasti jermen je poškodovanSklopka je pokvarjena | Zamenjajte klinasti jermenPopravite stroj |
| Rezalna plošča se nepravilno vrti | Os rezalne plošče | Preverite kroglične ležaje, os, prirobnico in matico.Če so pokvarjeni, jih zamenjajte |
52 PREDGOVOR (HR)
Poštovani korisniče!
Čestitamo Vam na kupnji ZIPPER rezača betona ZI-BTS350.
Ova uputa za uporabu sadrži informacije i važne napomene za stavljanje u pogon i rukovanje ZIPPER rezačem betona ZI-BTS350. Uputa za uporabu je sastavni dio stroja i ne smije se uklanjati. Sačuvajte ju za kasnije korištenje i priložite ju stroju kada ga predajete drugim osobama
Obratite pozornost na upute o sigurnosti!
Prije puštanja u pogon pažljivo pročitajte ovu uputu. Time će Vam biti olakšano stručno rukovanje, spriječit će se nesporazumi i eventualne štete. Poštujte upozorenja i upute o sigurnosti. Nepoštivanje može dovesti do ozbiljnih ozljeda.
Zbog stalnog razvoja naših proizvoda slike i sadržaji mogu se neznatno razlikovati. Ako uočite pogreške, molimo Vas da nas obavijestite.
54.3 Posebne opasnosti u radu s rezačem betona
61.3 Posebne opasnosti u radu s rezačem betona
Rezači betona su teške jedinice i postavljati ih trebaju dve osobe odgovarajuće snage koristeći ručke za podizanje montirane na mašini; nadalje treba paziti na ispravnu tehniku dizanja.
Nagnječenja
Rezervni deli firme ZIPPER so med seboj idealno usklajeni. Optimalna usklajenost delov skrajša čas vgradnje in podaljša življenjsko dobo stroja.
OPOM BA
Z vgradnjo neoriginalnih rezervnih delov garancija preneha veljati!
Zato: ob zamenjavi komponent / delov uporabljajte samo originalne rezervne dele.
Pri naročanju rezervnih delov uporabite servisni obrazec, ki ga lahko najdete na koncu tega navodila. Vedno navedite tip stroja, številko rezervnega dela in naziv. Da bi preprečili nesporazume, Vam priporočamo, da priložite naročilu rezervnega dela kopijo načrta rezervnega dela, na katerem so jasno označeni potrebni rezervni deli.
Naslov za naročanje poiščite v servisnih informacijah v uvodu te dokumentacije.
Izjavljamo, da zgoraj naveden stroj izpolnjuje osnovne varnostne in zdravstvene zahteve ter zahteve glede emisije hrupa glede na smernice ES. Ta izjava izgubi svojo veljavnost, će so bile na stroju opravljene spremembe brez našega predhodnega soglasja.
Ovime izjavljujemo da gore navedeni stroj ispunjava osnovne zahtjeve navedenih direktiva EZ-a za sigurnost, zaštitu zdravlja i emisiju štetnih tvari. Ova potvrda prestaje vrijediti ako se na stroju izvrše izmjene koje nisu usuglašene s nama.
Ovime izjavljujemo da gore navedena mašina ispunjava osnovne zahteve navedenih direktiva EZ-a za sigurnost, zaštitu zdravlja i emisiju štetnih supstanci. Ova potvrda prestaje važiti ako se na mašini izvrše izmene koje nisu usuglašene s nama.
Firma ZIPPER Maschinen daje 2-letno garancijo na mehanske in električne sestavne dele za neprofesionalno uporabo. Za profesionalno uporabo daje 1-letno garancijo, ki začne teči od dneva nakupa s strani končnega uporabnika/kupca. Če se v tem obdobju pokažejo na stroju napake, ki se ne nanašajo na primere, ki so navedeni v točki 3, bo firma Zipper po lastni presoji popravila ali zamenjala stroj.
2.) Obvestilo:
Da bi lahko preverili upravičenost garancijskega zahtevka, mora kupec kontaktirati svojega prodajalca, ki nato o napaki na stroju pisno obvesti firmo Zipper. Če je garancijski zahtevek upravičen, bo firma Zipper prevzela stroj pri prodajalcu. Brez predhodnega dogovora s firmo Zipper, povratna pošiljka ne bo prevzeta.
3.) Določbe:
a) Garancijski zahtevki se sprejmejo le pod pogojem, da je stroju priložena kopija originalnega računa ali blagajniškega potrdila o nakupu s strani trgovskega partnerja firme Zipper. Stroj, za katerega se uveljavlja garancijski zahtevek, mora biti prevzet v kompletu z vsemi pripadajočimi deli. V nasprotnem primeru pravica iz garancije ugasne.
b) Garancija ne zajema brezplačne kontrole, vzdrževanja, inšpekcije ali servisiranja stroja. Za okvare, ki so nastale zaradi nestrokovne uporabe s strani končnega uporabnika ali njegovega trgovca, prav tako ne bo mogoče uveljavljati garancijskega zahtevka. Tako se na primer garancijski zahtevek ne upošteva za poškodbe, ki so posledica uporabe neustreznega goriva, poškodb zaradi zamrzovanja v rezervoarjih za vodo ali goriva, ki čez zimo ostane v rezervoarju za bencin.
c) Izključene so okvare delov, ki se hitro obrabijo, kot so: oglene ščetke, prestrezne vreče, noži, valji, rezilne plošče, rezilne naprave, vodila, spojnice, tesnila, tekalna kolesa, žagini listi, cepilni križi, cepilni klini, podaljški klinov za cepljenje, hidravlična olja, oljni, zračni in bencinski filtri, verige, svečke, drsni bloki itd.
d) Izključene so okvare na stroju, ki jih povzročijo: nestrokovna uporaba, nepravilna uporaba, ki ni v skladu z običajnim namenom uporabe stroja, neupoštevanje navodil za uporabo in vzdrževanje, višja sila, popravila ali tehnične spremembe, ki so bile opravljene v nepooblaščenih delavnicah ali s strani kupca samega, uporaba neoriginalnih nadomestnih delov in neoriginalnih delov pribora, ki niso proizvedeni s strani firme Zipper.
e) Po pregledu garancijskega zahtevka s strani usposobljenega osebja firme Zipper za nastale stroške (prevozni stroški) in izdatke v primeru, da garancijski zahtevek ni upravičen, firma Zipper izstavi račun stranki ali trgovcu.
f) Stroji po poteku garancijskega roka: Popravilo se opravi samo na osnovi predplačila ali računa trgovca na osnovi predračuna stroškov (vklj. prevozni stroški) firme Zipper.
g) Garancijski zahtevki se odobrijo samo strankam trgovca firme Zipper, ki je izdelek kupil direktno od firme Zipper. V primeru večkratne prodaje stroja, pravice iz garancije niso prenosljive.
4.) Zahtevki za nadomestilo škode in druga jamstva:
Firma Zipper za blagovno vrednost stroja v vseh primerih jamči le omejeno. Zahtevki za nadomestilo škode zaradi slabe učinkovitosti, napak, posledične škode ali izpada zaslužka, ki so posledica okvare, nastale v garancijskem roku, se ne priznajo. Firma Zipper vztraja na zakonski pravici do naknadnega popravila stroja.
