Vrsta izdelka	Toplotno večnamensko orodje z 2-taktnim motorjem
Znamka in model	Scheppach MFH52004P
Gorivo	Mešanica bencina/olja 40:1 (neosvinčeni bencin + 2-taktno olje)
Prostornina motorja	51,7 cm³
Moč motorja	1,3 kW
Število vrtljajev v prostem teku	3000 ±300 min⁻¹
Prostornina rezervoarja za gorivo	1000 cm³
Glavne funkcije	Obrezovalnik trave (nit), kosilnica (3-zobno rezilo), škarje za živo mejo (rezilo 400 mm), vejnik (veriga, vodilo 305 mm)
Premer rezanja (obreževalnik trave)	450 mm
Premer rezanja (kosilnica)	255 mm
Dolžina rezanja (škarje za živo mejo)	400 mm
Dolžina rezanja (vejnik)	254 mm
Nastavljiv kot (škarje za živo mejo)	+90° / 0° / -75° (skupaj 165°)
Teža (obreževalnik trave)	8,21 kg
Teža (kosilnica)	8,07 kg
Teža (škarje za živo mejo)	7,76 kg
Teža (vejnik)	8,42 kg
Raven zvočne moči (LWA)	114,9 dB(A)
Raven zvočnega tlaka (LpA)	95,7 dB(A)
Vibracije (obreževalnik trave)	Spredaj 6,67 m/s², Zadaj 5,67 m/s²
Vibracije (kosilnica)	Spredaj 6,96 m/s², Zadaj 7,14 m/s²
Vibracije (škarje za živo mejo)	Spredaj 6,74 m/s², Zadaj 5,61 m/s²
Vibracije (vejnik)	Spredaj 6,62 m/s², Zadaj 3,99 m/s²
Priložena oprema	Pogonska enota, sprednji ročaj, obrezovalnik trave, posoda za mešanico, pritrdilni elementi, ključi (svečka, ploščati, inbus 4/6 mm), transportni trak, vejnik, zaščite (rezilo, škarje za živo mejo, kosilnica), škarje za živo mejo, kosilnica, ščitnik, 3-zobno rezilo, navodila, garancijski list
Varnost	Zasilna zaustavitev (jeziček traku), transportne zaščite, vgrajeni nož za rezanje niti, zaščitni pokrovi, zaklepanje orodja, varnostna razdalja 15 metrov
Vzdrževanje in čiščenje	Zračni filter, ki ga je mogoče oprati z milnico, svečka (razmik 0,63 mm), mazanje kotnega prenosa in menjalnika, brušenje rezila (kot 25°), napenjanje verige (2 mm na sredini), čiščenje z vlažno krpo
Nadomestni deli in možnost popravila	Rezila, tuljave, verige, vodila, zaščite so na voljo (reference so navedene v priročniku). Priporočljivo popravilo pri pooblaščenem servisu.
Garancija	3 leta (ob predložitvi računa in garancijskega lista)

Pogosto zastavljena vprašanja - MFH52004P SCHEPPACH

Kakšno mešanico bencina in olja uporabiti?

Mešanica mora biti 40 delov neosvinčenega bencina na 1 del 2-taktnega motornega olja. Uporabite priloženo posodo za mešanje in pred polnjenjem dobro pretresite.

Kako zaženem napravo?

Stikalo postavite na ON, zaporo (starter) postavite v položaj za zagon, 5-krat pritisnite na mehurček za gorivo, nato 3 do 5-krat potegnite zaganjalnik. Ko motor zažene, vrnite zaporo v normalni položaj in pritisnite sprožilec plina.

Zakaj motor ne zažene? Možni vzroki?

Možni vzroki: umazan zračni filter, zamašen filter za gorivo, pomanjkanje goriva, okvarjena svečka, zalit motor. Očistite ali zamenjajte filtre, preverite rezervoar, očistite svečko (razmik 0,63 mm) ali jo posušite, če je motor zalit.

Kako nabrusiti rezilo kosilnice?

Rezilo vpnite v primež, s ploščato pilo napilite 3 rezila pod kotom približno 25°. Pilite vedno v eno smer. Rezilo zamenjajte po največ 5 brušenjih.

Kako nastaviti napetost verige vejnika?

Popustite pritrdilni vijak pokrova, zavrtite napenjalni vijak v smeri urinega kazalca za povečanje napetosti. Veriga je pravilno napeta, če jo lahko dvignete za približno 2 mm na sredini vodila. Ponovno zategnite vijak.

Kakšno redno vzdrževanje je potrebno?

Pred vsako uporabo: preverite tesnjenje goriva, stanje zaščit, pritrditev vijakov. Očistite zračni filter (milnica), namažite kotni prenos vsakih 10-20 ur, po potrebi nabrusite rezila in vsaj enkrat letno preverite svečko.

Kako zamenjati tuljavo niti obrezovalnika trave?

Pritisnite jezičke pokrova, da ga odprete, odstranite staro tuljavo in vzmet. Vstavite novo tuljavo, povlecite 10 cm vsake niti, ju vstavite v očesci, zaprite pokrov, dokler ne klikne. Nit se bo med delovanjem samodejno odrezala na pravo dolžino.

Kakšna so pomembna varnostna navodila?

Vedno nosite očala, zaščito za sluh, rokavice, trdne čevlje in za vejnik čelado. Ohranjajte razdaljo 15 metrov od oseb in nikoli ne delajte v dežju. Pred transportom ali nastavitvijo ugasnite motor.

Kako shraniti napravo za daljše obdobje?

Izpraznite rezervoar za gorivo, zaženite motor, dokler se ne ustavi, da izpraznite uplinjač. Odstranite svečko, v cilinder vlijte čajno žličko 2-taktnega olja, potegnite zaganjalnik, vstavite svečko. Shranite na suhem mestu, izven dosega otrok.

Kaj storiti, če se rezalno orodje ne ustavi v prostem teku?

Nastavite vijak prostega teka (A11): zavrtite v smeri urinega kazalca za povečanje vrtljajev, v nasprotni smeri za zmanjšanje. Pravilni prosti tek je 3000 min⁻¹. Če težava ne izgine, se obrnite na proizvajalca.

NAVODILA ZA UPORABO MFH52004P SCHEPPACH

Overview 04
Obseg dostave/deli naprave 122
Razlaga simbolov na napravi 123
Uvod 124
Opis naprave 125
Obseg dostave 125
Namenska uporaba 126
Varnostni napotki 127
Tehnicipodatki 130
Pred zagonom 132
Zgradba in upravljanje 133
Delovna navodila 138
Vzdrževanje 143
Skladischenje/transport 149
Odstranjevante in predelava 150
Pomoč pri motnjah 150
Garancijski pogoji 153
Garancijski list 154
Izjava o skladnosti 193

Obseg dostave/deli naprave

1 1x motorska pogonska enota
2 1x sprednji ročaj, ki ga sestavljajo:

(4 vijaki M5x35, ročaj, gumijast vložek, distancnik) (sl.2)

3 1x obrezovalnik trave (kolut z nitko)
4 1x posoda za meşanico olja in bencina
5 1x kabelska vezica
6 1x ključ za vžigalne svečke
7 1x viličasti ključ
8 1x imbus ključ st. 6
9 1x imbus ključ st. 4
10 1x nosilni pas
11 1x teleskopska zaga
12 1x zašcitna maska lista verižneŽage
13 1x zašcitnaaska škarij zaŽivo.mejo
14 1x skarje za zivo mejo
15 1x zašcitna maska motorne kose
16 1x motorna kosa
17 1x zašcitna maska (motorna kosa + obrezovalnik trave)
18 1xrezalni noz (motorna kosa)
19 1x navodila za uporabo
20 1x garancijska kartica

122

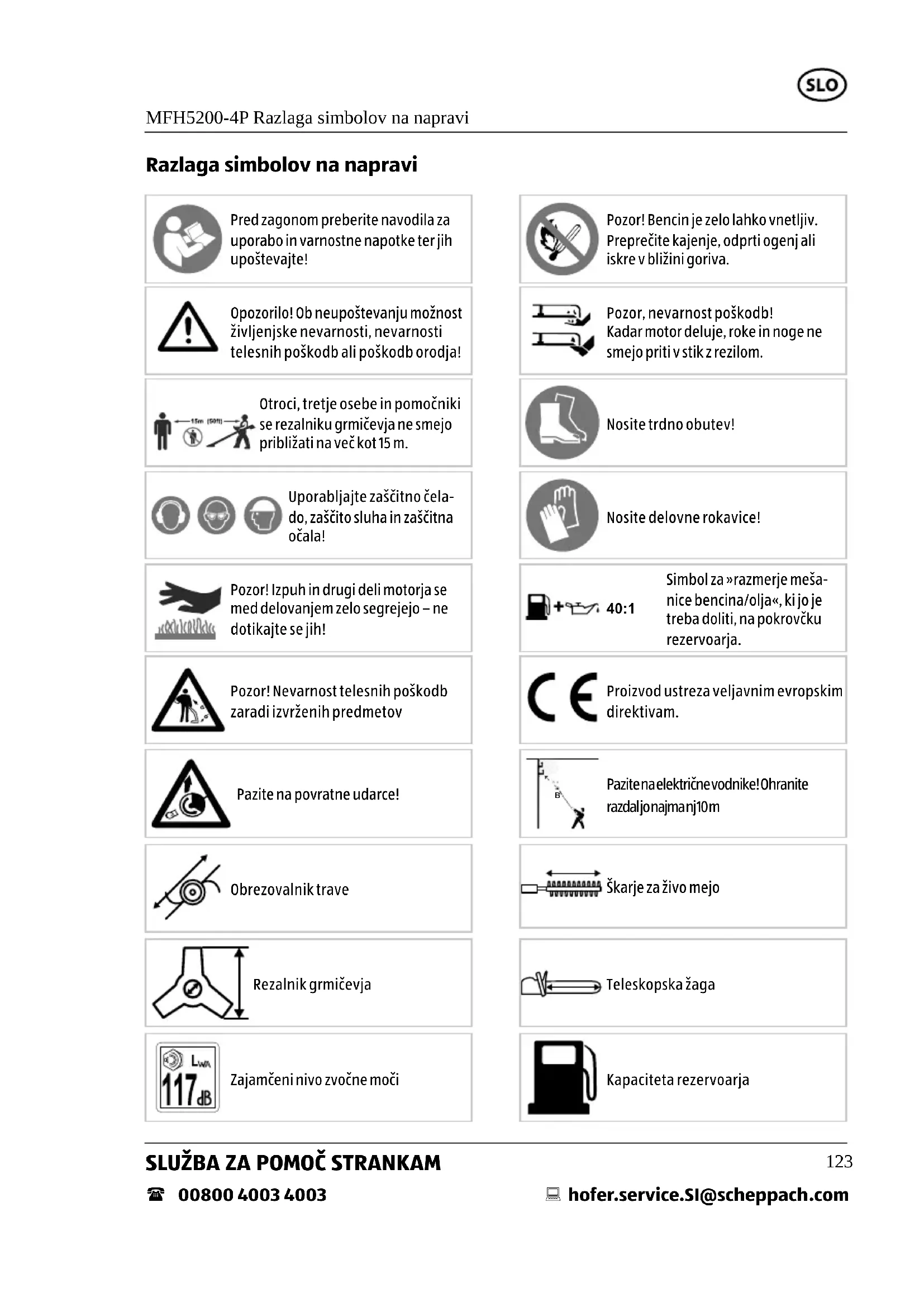

Razlaga simbolov na napravi

Pred zagonom preberite navodila za uporabo in varnostne napotke ter jih upostevestajte!

Opozorilo! Ob neuostoovanju moznost ziviljenjske nevarnosti, nevarnosti telesnih poskodb ali poskodb orodja!

Otroci, tretje osebe in pomočniki se rezalniku grmičevja ne smejo priblžata na več kot 15 m.

Uporablajte zašcitno celado, zašcit sluha in zašcitna ocala!

Pozor! Izpuh in drugi deli motorja se med delovanjem zelo segrejejo - ne dotikajte se jih!

Pozor! Nevarnost telesnih poskodb zaradi izvrzenih predmetov

Pazite na povratne udarce!

Obrezovalnik trave

Rezalinik grmičevja

Zajamčeni nivo zvočne moči

Pozor! Bencin je zelo lahko vnetljiv.
Preprecite kajenje, odprtiogenj ali
iskre v blizini goriva.

Pozor, nevarnost poskodb!
Kadar motor deluje, roke in noge ne smejo priti v stik z rezilom.

Nosite trdno obutev!

Nosite delovne rokavice!

+

40:1

Simbol za »razmerje mešanice bencina/olja«, ki jo je treba doliti, naPokrovčkurezervojarj.

Vsi izdelki Gardenline® so izdelani v skladu z najvisjimi zahevami gledezmogljivosti in varnosti in so v okvirju naših storitèv za stranke zavarovani z našo izcrpno 3-leta garancijo.

Upamo, da boste svoj nakup uživali mnoga leta.

Napotek:

Proizvajalec te naprave skladno z veljavnim zakonom o odgovornosti za izdelke ne jamci za poškodbe na tej napravi ali poškodbe s to napravo, do katerih pride pri:

• nepravilnem ravnanju,
  neuostoceanju navodil za uporabo,
• popravilih, ki jih izvedejo tretji, nepooblaščeni strokovnjaki,
  vgraditvi neoriginalnih nadomestnih delov in zamenjavaznjimi,
• nenamenski uporabi.

Priporocila:

Pred montaço in zagonom preberite celotno besedilo navodil za uporabo.

Ta navodila za uporabo vam olajsajo spoznati napravo in izkoristiti njene moznosti uporabe, ki so v skladu z dolocili.

Navodila za uporabo vsebujejo pomembne napotre o varnem, strokovnem in ekonomie demu z napravo, o izogibanju nevarnostim, prihranku stroškov za popravila, zmanjsanju Časov izpada in povečanju zanesljivosti ter Živiljenjske dobe naprave.

Poleg varnostnih dolocil v teh navodilih za uporabo morate nujno upoštevati predpise svoje države, ki veljajo za uporabo naprave.

Navodila za uporabo shranite poleg naprave, ovita v plastični ovitek, takao bodo zašcitena pred umazanijo in vlago. Pred sprejemom dela mora vsaka upravljalna oseba prebrati in skrbn oupostevati omenjena navodila. Na napravi lahko delajoismo osebe, ki so poucene o uporabi naprave in o nevarnostih, ki so povezane s tem. Upostevajte zahtevano najnizjo starost.

Poleg varnostnih napotkov iz teh navodil in posebnih predpisov vase drzave morate pri uporabi identicnih strojev uposteveci tudi splošno veljavna tehnčna pravila.

2. Opis naprave (sl. 1)

1. Sprednji ročaj
2. Stikalo ON/OFF
3. Blokada ročice za plin
4. Zagonska vrvica
5. Rezervoor za bencin
6. Ročica za plin
7. Motorska pogonska enota
8. Obrezovalnik trave (kolut z nitko)
9. Posoda za meşanico olja in bencina
10. Kabelska gezica
11. Ključ za vžigalne svečke
12. Viličasti ključ
13. Imbus ključ št. 6
14. Imbus kliguc st. 4
15. Nosilni pas
16. Zašcitna maska lista verizneŽage
17. Teleskopska zaga
18. Samodejna oljna crpalka
19. Veriga zage
    20.List verizne zage
20. Zašcitnaaskaškarijzaživo.mejo
21. Škarje zaŽivo mejo
22. Nastavljalna ročica
23. Rezalna enota
24. Zašcitna maska motorne kose
25. Motorna kosa
26. Zašcitna maska (motorna kosa + obrezovalnik trave)
27. Rezilo (motorna kosa)

3. Obseg dostave

• Odprite embalazo in iz nje previdno vzemite napravo.
• Odstranite ovojnino ter ovojna in transportna varovala (ce obstajajo).
• Preverite, ali je obseg dobave celovit.
• Preverite, ce so se naprava in deli pribora poškodovali med transportom. V primeru reklamacij morate takoj obvestiti prevoznika. Kasnejših reklamacij ne bomo priznali.
• Po możnosti embalaź shranite do preteka garancijskega Časa.
  Pred uporabo morate s pomo矫jo navodil za uporabo spoznati napravo.

• Kot pribor, obrabne in nadomestne dele uporabljajte samo originalne dele. Nadomestne dele dobite pri svojem specializiranem trgovcu.

• Pri naročanju navedite našo stevilko articla in tip ter leto izdelave naprave.

Pozor!

Naprava in embalažni material nista otroški igrači!

Otroci se ne smejo igrati s plasticnimi vrečkami, folijami in majhnimi deli!

Obstaja povečana nevarnost, da jih pogoltnejo in se z njimi zadušijo!

4. Namenska uporaba

Motorna kosa (uporaba rezila) je primerna za rezanje rahlo olesenelega, močnega plevela in podrastja.

Obrezovalnik trave (uporaba koluta z nitko) jeprimeren za rezanje trat, travnathipovrsin in lahkega plevela.

Škarje zaŽivo mejo so primerne za rezanjeŽivihoj, grmiečevja in grmovja.

Teleskopska Žaga je predvidena za obvejevanje dreves. Naprava ni primerna za obsežna dela in secnjo dreves niti za Žaganje drugih materialov, razen lesa.

Upostevanje prilozenih proizvajalcevih navodil za uporabo je predpogoj za pravilno uporabo naprave. Vsaka uporaba, ki ni izrecno dovoljena v teh navodilih, lahko povzroci poskodbe naprave in predstavlja resno nevarnost za uporabnika. Obvezno upostevaje omejitve v varnostnih napotkih.

Prosimo, upostevajte, da naše naprave namensko niso konstrukirane za gospodarsko, obrtno ali industrijsko uporabo. Ne prevzemamo nobene odgovornosti,Če napravo uporabljate v gospodarskih, obrtnih ali industrijskihOCRatih ter enakih dejavnostih.

Pozor! Zaradi telesne ogrozenosti uporabnika se kombinirane bencinske napravene sme uporabljati za naslednja dela:

Za ciscenje pespoti in kot rezalnik za rezanje grmičevja inŽivih mej. Kombinirane bencinske naprave se ne sme uporabljati za ravnanje vzpetin, kot npr. krtin. Kombinirane bencinske naprave se zaradi varnostnih razlogov ne sme uporabljati kot pogonske naprave za druga delovna orodja in sklope orodij kakrsne koli vrste.

Kombinirano bencinski napravo je dovoljeno uporabljati samo v skladu z njenim namenom. Vsaka druga uporaba, ki presega to, ni v skladu z namenom. Za škodo ali telesne poskodbe vseh vrst, ki izhajajo iz tega, je odgovoren uporabnik/upravljavec in ne proizvajalec.

Kdo ne sme uporabljati naprave:

Osebe, ki ne poznajo navodil za uporabo, otroci do 16. leta starosti in osebe, ki so pod vplivom alkohola, mamil ali zdravil, so utrujene ali bolne.

5. Varnostni napotki

V teh navodilih smo mesta, ki se ticejo vaše varnosti, označili s tem znakom:

• Pri prevažanju vedno izklopite motor.
• Motorne naprave nikoli ne nosite ali prevalajte z delujočim rezalnim orodjem.
• Motorno napravo nosite samo v delovnem položaju:

Levo roko postavite na sprednji ročaj, desno roko pa na upravljalni ročaj (tudi pri levicarjih), takо rezalno orodje spušćeno v blizino tal.

• Za preprečitev iztekanja goriva, telesnih in materialnih poskodb, je treba napravo pri prevalžanju v vozilih zavarovati pred prevrnitvijo. Preverjaje tesnjenje rezervaorja. Priporočeno je, da rezervaar pred prevalžanjem izpraznite.
• Pri posiljanju je treba rezervaar v vsakemprimeru najprej izprazniti.
• Kadar naprav ne uporabljate ali jih prevažate, morate vedno montirati šcitnik za rezilo.
• Pazite, da v blizini delovnega območja ne bo nobenih oseb aliŽivali (najmanjsa razdalja 15 m). V pokošeni in zvrtinčeni travi se lahko skrivajo tuja telesa, kot so kamni. Odgovornost za varnost v svojem delovnem območju nosite vi, poleg tega pa ste glavna odgovorna oseba za poskodbe oseb in škodo na lastnini.
• Kombinirane bencinske naprave se ne sme zaganjati ali uporabljati v blizini oseb ali zhivali.
• Uporabljaje dovoljena zašcitna očala. Uporabljaje dovoljeno zašcitno za sluh.
• Uporabljaje zašcitne rokavice.
• Uporabljaje protizdrsne delovneČevlje z varnostimi kapicami. Z napravo nikoli ne delajte v sandalih ali celo bosi.
• Pri delih za ponovno pogozdovanje obvezno nosite dovoljeno zašcitno Čelado.
• Ne nosite širokih oblačil ali nakita. Za zašćito nog nosite dolge hlac. Če imate daljše lase, uporabljajtePokrivalo. Premikajovi se deli lahko zagrabijo ohlapna oblačila, nakit in dolge lase. Nosite primerna, trdna in tesno prilegajová delovna oblačila.
• Ce motor zazenete ali pustite delovati, rezalnemu orodju ne približujte delov teles in kosov nakita.
• Pri delih bodite pozorni na trdno in varno stojisce. Zaradi nevarnosti spotika se izogi-baje premikanju nazaj z napravo.
• Izogibajte se nenaravnim držam telesa.
• Če uporaba kombinirane bencinske naprave traja dlje, lahko pride do vibracijski po-gojene motnje prekrvavitve (sindrom belih prstov). Za ta primer ni mogoce navesti podatkov o trajanju uporabe, ker se to razlikuje od osebe do osebe.

Na povav lahko vplivajo naslednji dejavniki:

Motnje prekrvavitve rok uporabnika, nizje zunanje temperature, daljiši casi uporabe.

Zaradi tega se priporoča, da nosite tople delovne rokavice in si privošcite redne delovne premore.

• Izpušni plini motorjev z notranjim izgorevanjem so strupeni in lahko med drugim povzročijo zadusitev.

• Napravo lahko uporabljate samo na prostem.

• Rezervoarj za gorivo polnite samo na prostem ali na dovolj prezračenih področijh.
• Bencin in bencinski hlapi so lahko vnetljivi. Napravo držite proč od vnetljivih materia-lov in virov vžiga, kot so npr. peč ali ovce. Med polnjenjem naprave ali njeno uporabo ne kadite. Morebitno razliti bencin vedno posesajte z ustreznim vezivnim sredstvom - mesto po potrebi očistite.
• Kombinirano bencinsko napravo zajenite samo na mestu, ki ni v blizini mesta dolivanja goriva.
• Pazite, da boPokrovcekrezervoarjavadnodobrozaprt.Pazite na morebitnpušcanje.
• Med delovanjemotorjaali kadar je stroj vroč,se ne sme odpiratiPokrovčkarezervoarjali dolivati goriva.
• Pokrovček rezervoorja odprite počasi, da odzračite bencinske hlape.
• Pazite, da Bodo ročaji suhi, Čisti in brez bencinske mešanice.
• Naprave ne uporabljaje brez izpuha in pravilno namescene izpušne zašcite.
• Ne dotikajte se izpuha. Nevarnost opeklin!
• Uporabljaje samo gorivo, ki je priporoceno v navodilih.
• Bencin shranjujte samo v predvidenih vsebnikh in na varnem mestu.
• Pri rezanju na pobocju vedno stojite pod rezalnim orodjem.
• Pri tem vedno pazite, da v glavi za nit, v zašcitnemPokrovu ali v motorju ne bo nobenih predmetov ali podobnih nakopičenih stvari.
• Delajte samo ob dnevni svetlobi ali zadostni umetni svetlobi.
  Pred uporabo naprave izvedite zunanji pregled naprave.
• Preverite, ali so vsi vijaki in povezovalni deli trdno priviti.
• Napravo vedno dobro držite z obema rokama.
• Pred vsako uporabo na napravi in njenih komponentah ter zašcitnih napravah preverite, ali so poskodovani oziromaOCRabljeni in po potrebi dajte izvesti ustrezna popravila. Delovanja zašcitnih in varnostnih priprav nikoli ne razveljavite. Naprave ne uporabljajte,Če pride do poskodb ali se pojav vidnaOCRaba.
• Orodja morajo biti Čista in funkcionalna, da lahko z njimi delate bolje in varneje.
• Med deli držite napravo vedno dovolj oddaljeno od telesa.
• Pri prekinitvah dela in zamenjavi stojisca je treba napravo vedno izklopiti, počakati na zaustavitev rezalnega orodja in zaustaviti motor.
• Naprave nikoli ne pustite ležati na delovnem mestu brez nadzora. Pri prekinitvah dela morate napravo spraviti na varnem mestu.
• Med delom z napravo se ne smete zamotiti z njo. S tem lahko izgubite nadzor nad orodjem. Naprave nikoli ne uporabljaje med dezejem, v vraznem ali mokrem okolju in je ne spravljaje na prostem.
• Ce se naprava namoči, morate pred uporabo počakati, da se popolnoma posuši.
• Pred delom s to napravo preščite, ali so v delovnem območju tuja telesa in jih odstranite. Če se pri rezanju kljub temu naleti na tuje telo, izklopite napravo in predmet odstranite.
• Če tuja telesa napravo blokirajo (kamni, nabiranje trave, veje, itd.), jih odstranite s

topim predmetom. Tujih teles nikoli ne odstranjujte s prsti. Tako lahko pride do Hudih poškodb. Uporabljaje primerne zašcitne rokavice.

• Naprave ne preobremenite in ne izvajte del, ki za napravo niso predvidena.
• Pazite, da bodo prezracevalne odprtine vedno brez umazanije.
• Napravo shranjujte izven dosega otrok.
• Napravo shranjujte na varnem in suhem mestu.
• Po udarcu ali drugih poškodbah preverite stanje naprave.
• Se posebej pri prirezovanju robov trat, obmocij s prodom in podobnih povrsin morate paziti, ker lahko kamne in zempljo mece stran.
• Kadar je naprava vklopljena, ne smete nikoli prečkati cest ali poti.
• Nikoli ne režite v smeri trdnih predmetov, kot so kamni itd. Tako preprečite osebne poskodbe in materialne poskodbe naprave.
• Naprave nikoli ne uporabljaje brez zašcitne priprave.
• Rezalne priprave nikoli ne zaustavlajte z rokami. Vedno počakajte, da se zaustavi sama.
• Glavo za nitko vodite Čim blizje tlom.
• Režite samo travo, ki raste na tleh. Trave v režah ali na kamnih ne smete rezati.
• Preden napravo odložite, jo vedno izklopite.
• Pazite na nevarnost poskodb v območju rezalne priprave, ki se uporablja za krajšanje nitke.
• POZOR! Rezalno orodje se po zaustavitvi naprave vrti še nekaj sekund.
• Napravo odložite šele, ko se rezalno orodje zaustavi in je motor zaustavljen.
• Poškodovano rezalno orodje takoj zamenjaje z novim.
• Vedno uporabljaje samo originalne nitke. Nombre najlonske nitke nikoli ne uporabljaje kovinske nitke.
• Naprava in rezalna orodja morate redno in primerno preverjati ter vzdhrževati. Poškod-be lahko popravljaismo strokovni servis.
• Uporabljaje samo opremo, ki jo priporoča proizvajalec.
• Vašo napravo sme popravljati samo kvalificirano strokovno osebje in samo z original-nimi nadomestnimi deli. Tako je zagotovljeno, da ostane varnost naprave ohranjena.

Preostala tveganja

Tudi Če to napravo uporabljate v skladu s predpisi, vedno obstajajo preostala tveganja. V povezavi s konstrukcijo in izvedbo te naprave lahko pride do naslednjih nevarosti:

• Če napravo uporabljate dlje šca ali Če je ne upravljate in vzdřujete ustrezno, pride zaradi vibracij na spodnjem in zgornjem delu roke do škodovanja zdravju.
• Telesne poskodbe in materialna skoda, povzročena zaradi nastavkov orodja, ki jih zaradi nenadne poskodbe,OCRati neustreznii neustreznii pritrditve nepričakovano vrže iz naprave.
• Opozorilo! Ta naprava med delovanjem ustvarja elektromagnetno polje. To polje lahko v dolocenih okolišcinah vpliva na aktivne ali pasivne medicinske vsadke. Zaradi zmanjsanja nevarnosti resnih ali smrtnih poskodb, osebam z medicinskimi vsadki pri

porocamo, da se pred uporabo naprave posvetujujo s svojim zdravnikom ali proizvajalcem medicinskega vsadka.

• Rez vedno začnite pri tekovi verigižage. Rez izvedite tak, da seŽaga ne bo zataknila v lesu.
• Se posebej pazite na veje, ki so napete.
• Napravo izvlecite iz lesa vedno samo, kadar verigaŽage tece.
• Z napravo nikoli ne delajte nad visino ramen ali z eno roko.
• Zaganje na drevesu, ki stoji na pobocju, izvajaje vedno na strani, nikoli z zgornje ali spodnje strani.
• Vedno pazite na smer padca delov, ki jih odrežete.

• Rezanja nikoli ne začnite s konico opornice in nikoli neŽagajte s konico opornice

• Nevarnost povratnega udarca! Do nevarnosti povratnega udarca pride vedno, kadar pride konica vodila v stik z lesom ali drugimi predmeti. VerižnaŽaga tako izgubi nadzor in jo lahko sune v smeri uporabnika z veliko silo.

• Naprave ne uporabljajte kot ročaja za premikanje predmetov.

• Pri prevažanju in skladisčenju vedno uporabljajte zašcito za verigo.
• Napravo med prevažanjem zavarujte, da preprečite izgubo goriva, materialne ali osebné poskodbe.

- Opozorilo!

• Kadar se vamp priblizuje oseba, motor obvezno zaustavite.
• Poskrbite, da verigaŽage ne bo prisla v stik s tujimi telesi, kot so kamni, ograje,Žeblji, itd. Te predmete lahko vrže stran, pri tem pa poskodujejo uporabnika ali mimoidoce oziroma verigoŽage.
• Nacionalni predpisi lahko omejujejo uporabo teleskopskih zag.
• Naprave ne uporabljaje v takih položajih, iz katerih lahko pride v stik z visokonape-tostnimi vodi v obsegu 10m

Pred vsemi deli na sami napravi (npr. prevoz, postavitev, namestitev orodij, ciscenje in vzdhrzevanje) izvlecite vtic vzigalne svečke!

6. Tehnični podatki

Podatki o rezanju za obrezovalnik trave

Premer rezanja v mm 450

Debelina nitke v mm 2 x 2,8

Dolžina nitke v m 4

Stevilo vrtljajev obrezovalnika trave maks. min

7300

Podatki o rezanju za rezalnik grmičevja
Premer rezanja v mm 255
Debelina rezalnegla lista v mm	1,4
Število zob 3
Število vrtljajev rezalnika grmičevja maks. min-1	9300
Podatki o rezanju za škarje zaŽivo.mejo
Premer rezanja v mm 24
Prestavljanje kota meça v stopinjah ° +90°/0°/-75° (165°)
Rezalna dolžina v mm 400
Hitrost rezanja maks. min-1	1550
Podatki o rezanju za teleskopsko Žago
Dolžina vodilne opornice v mm 305
Rezalna dolžina v mm 254
Tip opornice Oregon 100SDEA318
Korak verigeŽage 3/8"
Tip verigeŽage 91PJ040X
Debelina pogonskikh Členov 1,27
Prostornina rezervaarja za olje cm3	125
Pogon
Delovna prostornina v cm3	51,7
Nazivna moč motorja kW	1,3
Število vrtljajev v prostem teku min-1	3000 ±300
Prostornina rezervaarja za bencin cm3	1000
Tip motorja	2-taktni motor, zračno hlajen
Teža obrezovalnika trave v kg	8,21
Teža rezalnika grmičevja v kg	8,07
Teža teleskopskeŽage v kg	7,76
Teža škarij zaŽivo.mejo v kg	8,42
Tehnične spremembe so pridržane!
Informaciye o nastajanju hrupa, izmerjene v skladu z zadevnimi standardi:
Zvočni tlak LpA=95,7 dB(A)
Zvočna obretenitev LwA=114,9 dB(A)
Merilna negotovost KpA=3 dB(A)
Nosite zašćito za sluh.

Zaradi vpliva hrupa lahko oglusite.

Vibracije:

Obrezovalnik trave: A = spredaj 6,67 m/s^2 zadaj 5,67 m/s^2 Rezalinik grmičevja: A = spredaj 6,96 m/s^2 zadaj 7,14 m/s^2 Škarje zaŽivo mejo: A = spredaj 6,74 m/s^2 zadaj 5,61 m/s^2 Teleskopska Žaga: A = spredaj 6,62 m/s^2 zadaj 3,99 m/s^2 Negotovost meritev K = 1,5 m/s^2

Nastajanje hrupa in vibracije omejite na minimum!

• Uporabljaje samo brezhibne naprave.
• Redno vzdrujte in cistite napravo.
  Svoj način dela prilagodite napravi.
• Ne preobremenite naprave.
• Po potrebi predajte napravo v pregled.
• Izklopite napravo, ko je ne uporabljate.
• Nosite rokavice.

7. Pred zagonom

Pred vsakim zagonom preverite napravo:

• Tesnjenje systemd za gorivo.
• Brezhibno stanje in celovitost zašcitnih naprav in rezalne priprave.
• Dobra pritrditev vseh vijačnih povezav.
• Lahko premikanje vseh premičnih delov.

Gorivo in olje

Priporočena goriva

Uporabljajte samo mešanico neosvinčenega bencina in posebnega 2-taktnega motor-ega olja. Mešanico goriva zmešajte skladno s tabei za mešanje goriva.

Pozor: Ne uporabljajte mešanic goriva, ki so bile skladišcene dlje kot 90 dni.

Pozor: Ne uporabljaje 2-taktnih olj, na katerih se priporoça razmerje mešanice 100:1. V primeru poskodb motorja, do katerih pride zaradi nezadostnega mazanja, garancija preneha veljati.

Pozor: Za prevalanje in skladišćenje goriva uporabljajte samo predvidene in dovoljene vsebnike. V priloženo mešalno steklenico vedno dodajte primerno kolićino bencina in 2-taktnega olja. Nato posodo dobro premešajte.

Nikoli ne uporabljaje olja za 4-taktne motorje ali vodno hlajene 2-taktne motorje. S tem lahko povzročite umazanje vžigalnih svečk, blokado izpušnegа dela ali lepljenje batnega obročka. Mešanice goriv, ki se jih ne uporablja en mesec ali dlje, lahko zamašijo uplinjac ali poslabšajo delovanje motorja. Nepotrebno gorivo vlijte v zračno neprepustno posodo, ki jo shranite na temnem, hladnem prostoru.

Tabela za meşanje goriva

Postopek mešanja: 40 delov bencina in 1 del olja

Primer:

11 bencina: 0,0251 2-taktno olje
51 bencina: 0,1251 2-taktno olje

Opozorilo! Pazite na izpušni plin.

Pred dolivanjem goriva vedno izklopite motor. Bencina nikoli ne dolivajte v napravo, medtem ko motor deluje ali je še vedno vroc.

Obstaja nevarnost požara!

8. Zgradba in upravljanje

MONTAZA

Pri sestavljanju tega stroja upoštevajte navedene napotke za montažo.

8.1 Na napravo montirajte sprednji ročaj (1) (sl. 1-3)

• Sprednji ročaj (1) montirajte, kot je prikazano na sliki 3.
• Pazite, da boste zatic poravnali z luknj. Preden z nosilnimi trakovi ne nastavite najbolj udobnega delovnega položaja, pritrdite vijake (A) samo ohlapno. Sprednji ročaj (1) poravnajte, kot je vidno na slikah 1 + 3 , nato pa privijte vijake (A).

8.2 Namestitev droga (sl. 4)

• Odvijte pritrdilne vijake (E).
  Zgornji konec droga (B) Želenega orodja speljite v sklopko pogonske enote. Pri tem pazite na prerlagajanje luknje (C) in pritrdilnega vijaka (E). Pritrdilni vijak (E) se mora zaskočiti slišno.

Pritrdilni vijak (E) je na pravem položaju, ko je popolnama nameschen v luknji (C).

• Nato spet dobro privijte narebričeni vijak (D).

8.3 Montirajte zašcitno masko (27) (sl. 5-7)

• Zašcitno masko (27) pritrdite z imbus ključem, ki je dostavljen kot standardna oprema, kot je prikazano na slikah 5-7
• Zategnite vijake.

Opozorilo! Stroja nikoli ne uporabljaje brez zašcitne maske!

SLUZBA ZA POMOC STRANKAM

8.4 Montaza in demontaza rezalnih priprav Obrezovalnik trave/kolut z nitko (sl. 8-9)

• Odvijtematico (J).

Za ta namen poravnajte obe luknji (K) prirobnice (G) inPokrova. Prirobnico (G) drzite z izvijačem in matico (J) odvjte v smeri urinih kazalcev. Pokrovček (I) odstranite, tak o da odvjete matico.

Pozor: Pri montaži obrezovalnika trave (kolut z nitko) (8) ne smemite zunanje prirobnice (H)!

• Pritrdite obrezovalnik trave (kolut z nitko) (8).

Prirobnico (G) Še napraj dobro držite, obrezovalnik trave (kolut z nitko) (8) namestite na drog in ga obrnite v smeri proti urinim kazalcem; obrezovalnik trave (kolut z nitko) (8) je pritrjen. Glejte sl. 9

Odvijanje obrezovalnika trave (kolut z nitko) (8) pri vzdrževanju

Prirobnico (G) držite z izvijačem in nato obrezovalnik trave (kolut z nitko) (8) obrnite v smeri urinih kazalcev; nato ga lahko zamenjate.

Rezalinik grmičevja/rezalini nož (sl. 10-12)

• Pritrdite motorno koso (28).
• Za ta namen snemite zunanjo prirobnico (H) inPokrovcek (I), ko odvijete matico (J). Nato poravnajte motorno konico (28), zunanjo prirobnico (H),Pokrovcek (I) in matico (J). Upostevajte, da se mora smer vrtenja motorne kose ujemati s puscico na zacitnemPokrovu (motorna kosa + obrezovalnik trave) (27). Prirobnico (G) drzite z izvijačem in matico (J) privijte v smeri proti urinim kazalcem;

Pazite, da bo matica (J) dobro privita.

Odvijanje motorne kose (28) pri vzdrževanju

Prirobnico (G) držite z izvijačem in odvjte matico (J); nato lahko snamete motorno koso (28).

Opozorilo!

Pred uporabo se prepričajte, da je rezalna glava (motorna Žaga) (28) pravilno montirana!

Napotec: Embalažni materiali motorneŽage in kolutov z nitko so iz reciklažnih materi- alov. Embalažne materiale zavrzite skladno z ustreznimi direktivami.

8.5 Namestitev nosilnegapasu (15) (slike 13-17)

• Napravo je dovoljeno uporabljati z nosilnim pasom (15).
• Napravo najprej uravnotežite v izklopljenem stanju.
• Namestite nosilni pas (15).
• Nosilni pas nastavite takto, da bo karabin (L) priblizno eno širino roke pod desnim kolkom.
• Kombinirano bencinsko napravo obesite na karabin (L).

• Počakajte, da naprava preneha nihati.

• Rezalno orodje se lahko pri obicajni delovni drži ravno še dotika tal.

• Napravo z delujočim motorjem obesite na karabin (L) nosilnega pasu.

Varnostna zanka na nosilnem pasu

POZOR! V nujnem primeru lahko povlečete za varnostno zanko (M) na nosilnem pasu. Naprava se v tem primeru takoj loci od nosilnega traka in pade na tla. sl.17

8.6 Montaža škarij zaŽivo.mejo (slika 40-42)

• Odstranite vijak (N), jo poravnajte z luknjio (O) in znova privijte vijak (N).
• Rezalno enoto (24) name-site prilegajoče na povezovalni drog škarij zaŽivo.Mejo (22), kot je prikazano na sliki 40.
  Vpenjanje izvedite z vijakom (P).
• Nastavljanje nagiba s sprostitvijo blokade (Q) (sl. 41)
• Škarje zaŽivo mejo se lahko upogiba med 0^ in 90^ (sl. 42).

8.7 Namestitev lista verižne Žage (20) in verige Žage (19) (slika 43-45)

• OdstranitePokrov verižnika(S)(sl.45),tako da odvijete pritrdilno matico (T).Verigo zage(19),se vlozi v obhodni utor lista verižne zage (20),kot je prikazano (glejte sl. 43).
• Upostevaljte usmeritev zob verige (slika 44). VerigoŽage (19) speljite okoli verižnika (U). Pri tem pazite, daBODYZobci verigeŽage varno na verižniku.
• List verigeŽage (20) vložite v sprejemno mesto na pogonu, kot je prikazano na sliki 44. List verigeŽage (20) mora biti oběsen v vpenjalnem sorniku verige.
• NamestitePokrov verižnika (S).

Pozor! Pritrdilno matico (T) privijte do konca šele po nastavljanju napetosti verige (glejte točko 8.8).

8.8 Vpenjanje verige age (19) (slika 45-48)

Pozor! Pred pregledi in nastavljanjem vedno odstranite vzigalno stikalo.

• Pritrdilni vijak (T) zaPokrov verižnika (S) obrnite za nekaj obratov (sl. 45).
• Nastavljanje napetosti verige z vijakom za napenjanje verige (W) (sl. 47). Z vrtenjem v desno povecate napetost, z vrtenjem v levo pa napetost verige zmanjsate. VerigaŽage (19) je napeta pravilno, kadar se jo v sredini lista verižneŽage (20) lahko dvigne za pribl. 2 mm (sl. 46).
• Pritrdilni vijak (T) zaPokrov verižnika (S) privijte (sl. 48).
• Pozor! Vsi cheni verige morajo lezati pravilno v vodilnem utoru meca.

Napotki za napenjanje verigeŽage (9):

VerigaŽage (9) mora biti pravilno napeta, da se zagotovi varno delovanje. Optimalno napetost boste prepoznali po tem, da se lahko verigoŽage (9) v sredini meça dvigne za 2 mm. Ker se verigaŽage (9) zaradiŽaganja segreva in se s tem spremeni tudi njena dolžina, morate vsaj vsakah 10 minut preveriti napetost verige in jo po potrebi dodatno nastaviti. To velja še posebej za nove verigeŽage.

Po zakljucenemu delu morate verigo zage sprostiti, ker se pri hlajenu skrajsha. S tem preprecite, da se veriga zage poškoduje.

Delovanje noza oz. nitke (sl. 18)

Kadar se napravo uporablja kot obrezovalnik trave in rezalnik grmičevja, mora biti montirana zašcitna maska (motornaŽaga + obrezovalnik trave) (27) za delovanje noža oziroma nitke, da se prepreci izmetavanje predmetov.

Integrirani nož (X) v zašcitni maski (motornaŽaga + obrezovalnik trave) (27) samodejno prirezuje nitko na optimalno dolžino.

Dolivanje bencina

Nevarnost telesnih poškodb! Bencin je eksploziven!

Izklopite motor in počakajte, da se ohladi!

Nosite zašcitne rokavice!

Izogibajte se stiku s kozo in očmi!

Obvezno upostevajterazdelek Varnostni napotki*.

• Napravo polnite samo na prostem ali v dovolj prezračenih prostorih.
• Očistite okolico območja za dolivanje goriva. Nečisteče v rezervaarju povzroćijo motnje pri delovanju.
• Preden mešanico goriva dolijete v rezervoor, jo pretresite še enkrat.
• Pokrovček rezervoarja (Y) odprite počasi, da sprostite Čezmerni tlak, ki je morda prisoten. Sl. 19
• Mešanico goriva dolijte počasi do spodnjega roba nastavka za polnjenje.
• Pokrovček rezervaorja (Y) znova zaprite. Prepričajte se, da jePokrovček rezervaorja (Y) tesno zaprt.
• OčistitePokrovčekrezervoorja(Y)inokolico.
• Preverite, ali rezervoor in vodi za gorivo puscajo.

Pred zagonom motorja se od mesta za dolivanje goriva odomaknite za najmanj 3 metre.

Izpuščanje bencina (sl. 36)

Rezervoor praznite samo na prostem ali v dobro prezačenih prostorih

• Pod nastavek za polnjenje podstavite lovilno posodo.
• Odvijte zaporko rezervaarja in jo snemite.
• Mešanico bencina/olja izpustite do konca.
• Zaporko rezervaarja z roko privijte nazaj.

Zagon naprave

Naprave ne zaenite, dokler ni v celoti montirana.

Nevarnost telesnih poškodb!

Kombinirano bencinsko napravo zajenite,ismo ce ima priključeno priključni aparat!

Snemite ustrezno transporte no varovalo in preverite, ali je naprava v dobrem delovnem stanju.

Nikoli ne uporabljaje poškodovane, slabo nastavljene ali vzdřevane oziroma nepopolno in nevarno montirane naprave.

Pred uporabo izvedite preverjanje!

Preverite, ali je naprava v varnem stanju:

• Preverite, ali naprava pusca.
• Preverite, ali so na napravi vidne poskodbe.
• Preverite, ali so vsi deli naprave dobro nameščeni.
• Preverite, ali so vse varnostne priprave v dobrem stanju.

Ko je naprava montirana pravilno, zaženite motor, kot je opisano spodaj:

1. Stikalo ON/OFF (2) preklopite v položaj 0 (sl. 20)
2. Ročico dusilke (Z) premaknite v položaj « 120
3. Crpalko za bencin (A1) pritisnite veckot 5-krat. (sl. 19)
4. Da bi zagnali motor, 3- do 5-krat povlecite za ročaj zagonske vrvice (4). (sl. 21)

POZOR! Noge nikoli ne postavite na pogonsko enoto motorja (7) in ne klečite na njej.

1. Ko motor deluje, počakajte za kratek Čas, nato pa ročico dušilke (Z) prestavite v položaj » (sl. 22)
2. Za zagon rezalnih orodij morate z dlanjo sprožiti blokado ročice za plin (3), s prsti pa ročico za plin (6). Čim bolj pritiskate na ročico za plin (6), tem visje je število vrtljajev. Ko ročico za plin izpustite (6), se motor znova prestavi v prosti tek in se orodje za reza-nje zaustavi. (sl. 23)

Rezalno orodje se v prostem teku ne sme vrteti s pigeonom ali premikati!

1. Če pride do težav, morate stikalo ON/OFF (2) takoj preklopiti v položaj «OFF«, tako da se motor zaustavi. Pozor, naprava za rezanje se lahko premika še nekaj sekund. (sl. 23)
2. Če pride do težav, povlecite za varnostno zanko (M) in takoj izpustite motorno Žago. (sl. 17)
3. Za zagon pri toplem motorju lahko rocico dušilke pustite v položaju toplega zagona in delovanja »

Napotec: Ce se motor ne zažene tudi po vec poizkusih, si oglejte napotke v poglavjih «Vzdrževanje« in «Pomoc pri težavah«.

Napotec: Zagonsko vrvico (4) vedno povlecite naravnost ven. Če jo povlečete pod ko-tom, pride do trenja na ušesu. S trenjem se vrvica poskoduje in takо hitreje obrablja. Medtem ko se vrvica znova uvleče not, vedno držite za ročaj zagonske vrvice (4). Nikoli ne pustite, da bi se vrvica v izvlečemem stanju vrnila v privotni položaj.

Napotec: Motorja ne zaženite v visoki travi.

Pozor: Ko se motor izklopi, naprava za rezanje deluje še nekaj sekund. Zaradi tega se ne priblizuje napravi za rezanje, dokler se popolnama ne zaustavi!

9. Delovna navodila

Delo z bencinsko motorno ago/obrezovalcem

• Če z bencinski motorno Žago delate prvič, se najprej naučite upravljanja in vodenja pri izklopljeni napravi.
• Bencinska motorna Žaga je zasnovana tak, da jo lahko uporabnik vodi izključno samo na desni strani telesa.
• Bencinski motorno Žago vedno dobro držite z obema rokama za ročaja.
• Z desno roko trdno držite upravljalni ročaj, z levo roko pa držite ročaj na drogu za roke.
• Vedno pazite na to, da se orodje za rezanje vrti še kratek Čas po tem, ko izpustite ročico za plin (6).
• Vedno pazite, da bo delovanje motorja v prostem teku brezhibno, takao da se orodje za rezanje ne bo vec vrtelo, kadar rocice za plin (6) ne pritiskate vec.
• Vedno delajte pri visokem številu obratov, da bodo rezultati rezanja najboljsi.
• Napravo vodite z enakomernim premikanjem v loku z leve na desno in znova nazaj. Nato režite po naslednji progi. (sl. 39)

Pozor: Preden z napravo začnete rezati v naslednji vrsti, jo najprej vedno vodite nazaj v začetni položaj.

• Če pri delu naletite na kamen ali drevo, zaustavite motor in izvlecite stikalo za vžigalno svečko, nato pa preščite, ali je prišlo do poskodb motorneŽage.
• Pozor: Pri delu na tezkem terenu in strminah bodite vedno še posebej previdni. Če je trava visoka, jo režite po stopnjah, da naprave ne preobremenite. Najprej odrežite kônice, nato pa se pomikajte naprej po stopnjah.
• Vedno nosite zašcitna očala in zašcitto za sluh, pri pogozdovanju pa tudi Čelado.
• Pogozdovanje gošcave, divje rasti, mlade drevesne sestoje (najvec 2 cm premer debla/vej) in visoke trave
• Pri uporabi kovinskih orodij za rezanje obstaja v osnovi nevarnost povratnega udarca, kadar orodje naleti na trdno oviro (kamni, drevje, veje, itd.). Pri tem napravo vrze nazaj proti smeri vrtenja.
• Pri divji rasti in gošcavi morate škarje zaŽivo mejo »potopiti« od zgoraj navzdol. S tem se rezani material naseklja

• Pozor! Nož deluje nekaj Časa po izklopu! Noža ne zaustavlajte z roko.

• Nož/enoto za rezanje motorneŽage držite proč od stopal.

POZOR: Pri tej delovni tehniki bodite posebej pozorni, saj je pri Čim vecji oddaljenosti orodja za rezanje od tal tem vecja tudi nevarnost, da se material za rezanje in tuji predmeti odvržejo na stran.

Košnja z obrezovalnikom trave (8)

• Uporabite kolut z vrvico, da ohranite raven rez tudi na neravnih robovih, stebrih in drevesih.
• Vrvico za obrezovanje previdno vodite okoli ovir in s konico vrvice obrežite okoli ovire. Če pride vrvica za obrezovanje v stik s kamni, drevesi in zidovi, se ta pravočasno razcefra ali pretrga.
• Plastiche vrvice nikoli ne zamenjaje s kovinskižico - nevarnost poškodb!

Samodejni mehanizem vrvice za obrezovanje (sl. 18+37)

Obrezovalnik trave je dobavljen z nameschenim kolutom z vrvico (8).

Da bi dovedli novo vrvico, morate sprožilnik (A2) močno pritisniti ob tla medtem, ko motor deluje.

Vrvica se samodejno doda zaradi centrifugalne sile. Z nozem (X) v zašcitni maski (motorna Žaga + obrezovalnik trave) (27) se nitko samodejno skrajsa na pravo dolžino.

Deloskarjami za zivo mejo (2)

• Škarje zaŽivo.mejo so primerne za rezanjeŽivih mej, grmičevja in grmovja.
• Škarje zaŽivo mejo držite zobema rokama na varni razdalji od telesa.
• Največji premer reza je odvisen od vrste lesa, starosti, vsebnosti vlage in trdnosti lesa.
• Zaradi tega morate debele veje pred rezanjemŽive(mej skrajšati na primerno dolži-no.
• Škarje zaŽivo mejo se lahko zaradi dvostranskega noža vodi naprej in nazaj ali pa za nihajocim gibanjem zene strani na drugo.
• Najprej odrežite straniceŽive(mei in šele nato zgornji rob.
• Zivo mejo režite od spodaj navzgor.
• Zivo mejo režite v obliki trapeza. To preprećuje ogolenje spodnjega območjaŽive(mejzaradi pomanjkanja luči.
• Če Želite zgornji robŽive.meje podpreti enakomerno, morate po celi dolžiniŽive.meje napeti vodilnovrvico.
• Če je potrebno močno obrezovanje, izvedite rezanje v vec prehodih.
• Iz zive(mejobvezno odstranite tuje predmete (npr. zico), ker lahko poskodujejo noz skarij za zivo.mejo.
• Pozor! Noži delujejo še nekaj Časa po izklopu! Nožev ne zaustavlajte z roko.

Pravi Čas za rezanje:

• ListnataŽiva meja:Junij in oktober
• Iglicna ziva minha: April in avgust
• Hitro rastočaživajejodmajorajpribl.vsakih6tednov

Pazite na ptice, ki gnezdijo vŽivi meji. V tem primeru prestavite rezanjeŽive(meje ali pa zakljucite z delom na tem območju.

Nastavljanje kota (sl. 41+42):

Škarje zaŽivo.mejo se lahko prerlagodi delovnim pogojem z upogibanjem glave noža med +90^ in -75^ .

• Pozor! Nastavljanje izvajaje samo, kadar motor miruje!
• Pritisnite obre ročici (Q) in premaknite enoto za rezanje (24) vželeni položaj.
• Izpustite obe ročici, tak do se zobci zaskočijo.
  Pred zagonom preverite, ali se je nastavljalna ročica pravilno zaskocila.

Enoto za rezanje in mehanizem za nastavljanje kota morate pred vsakim začetakom dela namazati z ekolosko sprejemljivim mazalnim oljem.

Nož morate redno mazati tudi med delovnim Časom.

Pozor! Mazanje z oljem izvajaje samo, kadar motor miruje!

Pozor! Napačna uporaba in zloraba lahko povzroči poskodbe škarij zaŽivo.Mejo in hude telesne poskodbe zaradi delov, ki jih izvrže.

Za zmanjsanje nevarosti za nesreče, do katerih pride s škarjami zaŽivo.Mejo, upostevajte naslednje točke:

• Nikoli ne režite grmov ali lesa s premerom, vecjim od 2 cm.
• Izogibajte se stiku s kovinskimi telesi, kamni, itd.
• Redno preverjajte, ali so škarje zaŽivo.Mejo poskodovane. Poškodovanih škarij zaŽivo mejo ne smete nikoli uporabljati še naprej.
• Ce so škarje zaŽivo.mejo vidno otopele, jih mora v skladu s predpisi znova naostriti usposobljen strokovnjak. Če so škarje zaŽivo.mejo opazno neuravnotežene, jih je treba zamenjati.

Delostelescopskožago(17)

Oljenje verige age (19) in lista verižne age (20) (slika 47)

Priporoça se, da za ta names uporabite obicajno nabavljivo olje za verige zag.

OdstranitePokrovcekrezervoarja za olje(A3)

Rezervoor za olje (A4) napolnite do 80% z oljem za verige zag.

ZapritePokrovcekrezervoarja za olje (A3)

Preverjanje oskrbe z oljem

Vedno preverite, ali samodejni systemd za olje deluje pravilno. Pazite, da bo rezervaar za olje vedno napoljen.

Med zaganjem morata biti opornica in veriga zage vedno dovolj naoljena, da se zmanjsa obrabo lista verizne zage.

List verižne Žage in veriga Žage ne smeta biti nikoli brez olja. Če verižno Žago uporabljate na suho ali s premajhno kolićino olja, se moč rezanja zmanjsa,Življenjska doba lista verižne Žage se skrajša, veriga Žage postane hitro topo, opornica pa se močno obrabi zaradi pregrevanja. Da je olja premalo, se ugotovi zaradi nastajanja dime ali obarvanja lista verižne Žage.

Da bi preverili, koliko je verigaŽage namazana, morate verižnoŽago z verigoŽage držati nad listom papirja in za nekaj sekund dodati poln plin. Na papirju lahko preverite nastavljeno količino olja.

Vedno pazite, da bo v rezervoorju za olje dovolj olja za mazanje verigeŽage.

Samodejno mazanje verigeŽage - možno natančno nastavljanje! (sl. 49)

Z vijakom (A12) lahko zmanjsate ali povecate kolićino olja.

V smeri urinih kazalcev - Količina olja se zmanjša (-)

V smeri proti urinim kazalcem - Količina olja se poveča (+)

Previdnostni ukrepi pri delu zŽago

Nikoli ne stojte naravnost pod vejo, ki jo zelite odžagati. Nevarnost, da veja nepričakovano pade na vas, je zelo velika. Na splošno se priporoča, daŽago za veje postavite na vejo pod kotom 60^

Napravo med rezanjem dobro držite z obema rokama in vedno poskrbite za stabilnost ter dober položaj.

• Orodja nikoli ne poskusajte uporabljati z eno roko. Izguba nadzora nad orodjem lahko povzroci hude telesne poškodbe ali smrt. Nikoli ne delajte na lestvi, veji drevesa ali drugih nestabilnih podlagah.
• Močnih vej ne režite v enam rezu, temveč vedno v več rezih.
• Za rezanje morate verigoŽage položiti na vejo.
• Za vodenje naprave uporabljaje rahel pritisk, vendar pri tem ne preobremenite motorja.

Pred rezanjem odstranite motece vejevje in podrastje na delovnem območju. Nato ustvarite območje za umik, ki je daleč od mesta, kamor lahko padejo odrezane veje, in odstranite vse ovire na tem mestu. Delovno območje morate vzdřevati prosto, odrezane veje pa odstranite takoj. Na svojem stojisču pazite na smer vetra in morebitno smer padanja vej. Bodite pripravljeni na to, da lahko padajoće veje povzroćijo povratne udarce.

Vso drugo orodje in naprave namestite na varno razdaljo od rezanih vej, vendar ne v obmoće umika.

Vedno opazujte stanje drevesa.

Išcite gnilobo in trohnenje v koreninah in vehaj. Če sta prodrli v notranjost, lahko pride med rezanjem do nenadnega odloma in padca. Pazite tudi na nalomljene in mrtve veje, ker se lahko zaradi tresljajev zrahljajo in padejo na vas.

Če so veje zelo debele ali težke, naredite majprej majhno vreznino pod vejo, preden začnete z rezanjem z zgornje strani navzdol, da takо preprečite odlom.

Osnovna tehnika rezanja

Težke veje se pri Žaganju zelo lahko odlomijo in pri tem od debla odlomijo dolge trakove lubja, kar drevesu naknadno škoduje. To tveganje lahko znatno zmanjsate z naslednjo tehniko rezanja:

• Vejo najprej zarežite približno 10 cm od debla na spodnji strani veje.
  Vrazdalji priblizno 15 cm od debla nato naredite se eno zarezo na zgornji strani veje.
• Žagajte tak odolgo, da se veja zlomi. Nevarosti za poškodbe lubja na deblu tak o neveč.
• Na koncu s Čistim rezom z zgornje strani vzdolž debla odstranite preostali krn veje.
• Da bi bile poskodbe za drevo Čim manjše, priporočamo, da mesto reza dodatno zapečatite z drevesnim voskom.

Nevarnosti zaradi reaktivnih sil

Reaktivne sile se pojavijo med delovanjem verigeŽage. Pri temu delujejo sile, ki bi morale delovati na les, proti uporabniku. Do tega pride, ko pride premikajoca se veriga v stik s trdnim predmetom, kot je veja, oziroma se veriga zagozdi vanj. Te sile lahko povzrocijo izgubo nadzora in poskodbe.

Razumevanje tega, kakotake sile nastanejo,vam lahko pomaga skrajsati reakcijski cas in izgubo nadzora.

Žaga je zasnovana tak, da se povratnega učinka ne zazna s tak o mero kot pri dosedanjih vrstah veriznih Žag.

Kljub temu morate vedno imeti dober prijem in dobro stojisce, da bi v primeru dvoma ohranili nadzor nad orodjem.

Najpogostejišučinki so:

• Povratni udarec
• Povratni sunek
• Povratni vlek

Povratni udarec

Do povratnega udarca lahko pride, ko pride premikajoca se veriga zage v zgornji cetrini opornice v stik s trdnim predmetom oziroma se veriga zagozdi vanj.

Rezalna sila verige deluje na naprava z vrtilno silo v nasprotni smeri, kot se premika veriga. Zaradi tega pride do premikanja opornice v smeri navzgor.

Preprečevanje povratnega udarca

Najboljsa zašcita pred tem je, da se izognete situacijam, ki lahko povzroćijo povratni udarec.

1. Vedno imejte na oceh položaj zgornje opornice.
2. To mesto ne sme nikoli priti v stik z nobenim predmetom. Nikoli ne režite s tem mestom. Še posebej previdni bodite v bliziniŽicnih ograj in pri rezanju majhnih, trdih vej, ki se z lahkoto ujamejo v verigo.
3. Režite samo eno vejo hkrati.

Povratni vlek

Do povratnega vleka pride, kadar se veriga na spodnji strani opornika naenkrat zaustavi, ker se zatakne ali ker naleti na tuje telo v lesu. Veriga nato povlece zagogo naprej.

Do povratnega vleka pride pogosto, kadar veriga pri stiku z lesom nima polne hitrosti.

Preprečevanje povratnegа vleka

Zavedajte se sil in situacij, ki lahko povzrocijo zatikanje verige na spodnji strani opornika.

Rezanje vedno zacnite z verigo pri polni hitrosti.

Povratni sunek

Do povratnega sunka pride, kadar se veriga na zgornji strani opornika naenkat zaustavi, ker se zatakne ali ker naleti na tuje telo v lesu. Veriga lahko natoŽago potisne vzvratno proti uporabniku. Do povratnih sunkov pride pogosto, kadar se za rezanje uporablja zgornjo stran opornika.

Preprečevanje povratnega sunka

Zavedajte se sil in situacij, ki lahko povzrocijo zatikanje verige na zgornji strani opornika. Rezite samo po eno vejo hkrati. Kadar opornik vlecete iz reze v lesu, ga ne nagibajte vstran, ker se lahko veriga drugace zatakne.

10. Vzdrževanje

POZOR: Pri vseh delih na orodju za rezanje in okoli njega vedno nosite zašcitne rokavice. Kadar orodij za rezanje ne uporabljate, jih prevažate ali skladisčite, morajo imeti vedno montirano transportno zašcito.

Pred izvajanjem vzdřevalnih del ali cisćenja morate vedno izklopiti motor in odstraniti stikalo za vžigalno svečko.

1. Na napravo ne razprišujte vode. S tem poškodujete motor.
2. Napravo Čistite s krpo, šćetko itd.

3. Za ciscenje plastike uporabite vlažno krpo. Ne uporabljajte cistil, topil ali konicastih predmetov.

4. Odvisno od tehnicnih pogojev, se mokra trava in podrast ovijata okoli pogonske osi pod rezalno masko. To morate odstraniti, ker se motor pregreva zaradi visokega trenja. (sl. 38)

Redno pregledovanje

Upostevajte, da se naslednji podatki nanašajo na obicajno uporabo.

Pod dolocenimi pogoji (daljse vsakodnevno delo, močnejsa obremenitev s prahom, itd.) se temu primerno skrajšajo navedeni intervali.

Pred začetakkom dela,po polnjenjurezervoarja,po udarcu ali padcu morate:

• Preveriti, ali so orodja za rezanje dobro namescena, splošnim zunanjim pregledom preveriti, ali so nastale razpoke in ali je prislo do poskodb.

• Poškodovana ali topo orodja za rezanje takoj zamenjaje, tudiće so prisotre samo lasne razpoke.

• Orodja za rezanje nabrusite (tudi po potrebi).

• Vsakotedensko preverjanje:

• Mazanje gonil (tudi po potrebi).
• Po potrebi:
• Dodatno privije dostopne pritrdilne vijake in matice. Če se držite dolovi v teh navodilih za uporabo, se izognete Čezmerni obrabi in poškodbam na naprvi.

Zamenjava koluta z nitko/rezalne nitke (sl. 24-29)

1. Pokrov koluta (A3) smemite, takao da močno pritisnete na držalno os koluta z nitko (8)
2. Odstranite kolut (A4) z ostanku vrvice in tlačno vzmet (A5).
3. Zavrzite porabljeni kolut.
4. Vzemite nov kolut z vrvico in izvlecite po 10 cm obeh vrvic.
5. Nato name-site kolut z vrvico (A4) na stožčasto potekajoco vzmet in obe vrvici speljite skozi ušesi na ohišju koluta z vrvico.
6. NatoPokrov za kolut namestite na novi kolut z vrvico. Obrnite ga tako, da bodo izrezi vPokrovčku za kolut poravnani z ušesci v ohišju za kolut z vrvico.
7. Nato pritisnitePokrovcek koluta skupaj s kolutom z vrvico,tako da se bosta zaskočila v ohisju za vrvico.
8. Pri ponovnem zagonu naprave se nitko skrajsa na pravo dolzino z nozem (X) na zašcitni maski (motornažaga + obrezovalnik trave) (27).

Bruşenje rezalnega noža (X)

Rezalni nož (X) Iahko šcasoma otopi

• Če pride do tega, odvijte vijake, s katerimi je rezalni nož pritrjen na zašcitniPokrov.
• Nož pritrdite v primež.
• Ostrino rezalnega noza brusite s plošćato pilo, pri tem pa ohranite kot rezalnega roba.
• Pomembno! Rezalni nož montirajte nazaj.

Rezilo zamenjaje ali pa nabrusite na koncu vsake sezone kosnje ali po potrebi.

Bruşenje rezalnegā noža (motorna kosa + obrezovalnik trave) (28)

Če je otopelost manjsa, lahko rezilo nabrusite sami.

• Nož pritrdite v primež.
• Vsa 3 rezila noza brusite s plošćato pilo, pri tem pa ohranite kot rezalnega roba. ( 25^ ) s pilo vlecite samo veni smeri.
• Rezilo zamenjajte po njaveč petkratnem brusenju.
• Če je rezilo močno obrajno ali zlomljeno, zamenjaje rezalni nož.

Neuravnotežena rezila povzročijo močne tresljaje motorneŽage; zaradi tega pride do nevarnosti poškodb!

Mazanje kotnega gonila rezalnika grmičevja (sl. 8)

Namazite gaz mastjo na osnovi litija.

Odstranite vijak (F) in dolijte mast.

Drog obračajte ročno, dokler ne začne iztekati mast.

Nato vijak (F) namestite nazaj.

Zamenjava in cišćenje vžigalne svečke (A8) (slika 30-31)

Najmanj enkrat letno ali pri rednem slabem zaganjanju preverite razdaljo elektrod na vžigalni svečki.

Pravilen razmak med vžigalno vrvico in vžigalnim kontaktom je 0,63 mm/0,25".

• Pocakajte, da se motor popolnama ohladi.
• Stikalo vžigalne svečke (A7) izvlecite iz vžigalne svečke (A8) in nato vžigalno svečko odstranite (A8) z dostavljenim ključem za vžigalne svečke (11).
• Če je elektroda Čezmerno obrabljena ali Če je obloga močna, je treba vžigalno svečko zamenjati svečko istega tipa.
• Močna obloga na vžigalni svečki (A8) je lahko pogojena z naslednjim: Prevelikim delezem olja v bencinski mešanici, nizka kakovost olja, prestara bencinska mešanica ali zamašen zračni filter.
• Vžigalno svečko (A8) z roko zavrtite do konca v navoj. Pri tem pazite, da se vžigalna svečka (A8) ne bi zatikala.
• S prilożenim ključem za vžigalne svečke (11) zategnite vžigalne svečke (A8).
• Ce uporabljate momentni ključ, je zatezni moment 12–15 Nm.
• Stikalo vžigalne svečke (A7) namestite nazaj na vžigalno svečko (A8).

Očistite zračni filter (A10) (sl. 32-35)

Umazani zračni filter zmanja moč motorja zaradi manjšega dovajanja zraka v uplinjac. Prah in pelod mašita pore zračnegа filtra. Zaradi tega je potrebno redno pregledovanje.

• OdvijtePokrovcek zračnega filtra (A9) in odstranite zračni filter (A10).
• Pokrovček zračnega filtra (A9) namestite nazaj, da ne bi padel v zračni kanal.
• Zračni filter (A10) operite v topli milnici, ga izplaknite in pustite, da se posuši na zraku.

Pozor: Zračnega filtra nikoli ne Čistite z bencinom ali vnetljivimi topili.

Da seŽivljenjska doba motorja ne bi skrajšala, je treba poškodovani zračni filter takoj zamenjati.

Opozorilo!

Motorja nikoli ne uporabljajte, ce se ne uporablja zračnega filtra.

Nega opornice na listu verižneŽage

List verižne Žage vedno obrnite, ko nabrusite ali zamenjate verigo Žage. S tem se izognete enostranskiOCRabi listavarizne Žage,se posebej na konici in spodnji strani.

Ciscenje izvajaje redno

1 = odprtina za dovajanje olja
2 = oljni kanal
3 = zleb opornice

Vzdrževanje in brušenje verigeŽage

Pravilno nabrušena verigaŽage se brez težav pregrize skozi les, pri tem pa je potreben manji pritisk. Za delo ne uporabljaje tope ali poskodovane verigeŽage. S tem se povećajo telesni napor in tresljaji ter se povzroči nezadostne rezultate in visjo obrabo.

• Verigo zage morate cistiti.
• Preverite, ali so chleni verige zage razpokani in ali so kovice poskodovane.
• Poškodovane in obrjene dele verige zamenjaje s primernimi nadomestnimi deli, ki jih morate po potrebi pripiliti v obliki in velikosti originalnih delov.
• Bruşenje verige zhage lahko izvajajo samo izkušeni uporabniki!
• Upostevajte spodaj navedene kote in mere. Če se verige Žage ne brusi pravilno ali je mera globine premajhma, obstaja visje tveganje učinka povratnih udarcev in poskodb, do katerih posledićno pride! Verige Žage ni mogoće namestiti na opornico. Zaradi tega je najbolje, da verigo Žage snamete z lista verizne Žage in jo nabrusite.
• Izberite brusilno orodje, ki je primerno za korak verige.

Korak verige (npr. 3/8") je označen v meri globine vsakega noža.

Za verigeŽage uporabljajte samo posebne pile!

Druge pile imajo napačno obliko in napačen brus. Premer pile izberite skladno s korakkom svoje verige. Pri brušenju verižnega noža obvezno upostevestajte tudi naslednje kote.

A = kot pile

B = kot stranske plošće

Kot je treba poleg tega upostevati za vse noze.

Če so koti neenakomerni, veriga ne teče enakomerno, se hitro obrabi in odpove predcjasno.

Ker se lahko te zahteve izpolni samo ob zadostnem in rednem treningu:

• Uporabljajte držalo za pilo
• Držalo za pilo je treba pri brusenju verigeŽage uporabljati ročno. Zaradi tega so označeni primerni koti pile.
• Pilo držite vodoravno (v ustreznem kotu na opornico) in pilite v skladu z oznako kota na držalu za pilo. Držalo za pilo podprite na zgornji plošci in meri globine.
• Nož vedno brusite od notranjosti navzven.
• Pila brusi samo pri premikanju v smeri naprej. Pilopri premikanju nazaj dvignite.
• S pilo se ne dotikajte pritrdilnih trakov in dinamičnih chlenov.
• Pilo redno obračajte naprej, da preprećite enostransko obrabo.
  Vzemite kos trdega lesa, da odstranite raz z rezalnih robov.

Vsi nozi morajo biti enako dolgi, ker bodo drugače tudrazlično visoki.

Zaradi tega se veriga premika neredno in se poveča nevarnost odpovedi.

Mazanje gonil, teleskopskaŽaga (sl. 47)

Gonila mazite vsakih 10 do 20 obratovalnih ur.

Stiskalnico za mast namestite na mazalko (A6).

Vanjo iztisnite nekaj masti.

Pozor! Dolijte samo malo masti. Ne dolijte preveč masti.

Preverjanje,ali so škarje zaŽivo mejo vidno poškodovane, kot:

• Ohlapne povezovalne elemente
• Obrabljene ali poškodovane sestavndele
• Upognjene, zlomljene ali poškodovane priprave za rezanje
• Pravilno montirane in neokrnjenePokrove ali zašcitne priprave
• Obraba, še posebej drsna zračnost priprave za rezanje

Poskodovana ali topa orodja za rezanje takoj zamenjaje, tudi ce so prisotre samo majhne poskodbe.

Mazanje gonil, škarje zaŽivo mejo (sl. 41)

Gonila mažite vsakih 10 do 20 obratovalnih ur.

1. Stiskalnico za mast namestite na mazalko (R).
2. Vanjo iztisnite nekaj masti.

Pozor! Dolijte samo malo masti. Ne dolijte preveč masti.

Pripravo za rezanje in mehanizem za nastavljanje kota morate namazati z ekolosko sprejemljivim mazalnim oljem.

Nastavljanje vrtljajev v prostem teku (sl. 49-50)

Če priprava za rezanje deluje še napraj tudi v prostem teku, morate popraviti stevilo vrtljajev v prostem teku.

1. Motor pustite delovati 3-5 minut, da se segreje (brez visokih vrtljajev!)
2. Privijte nastavljalni vijak (A11):

V smeri urinih kazalcev -- stevilo vrtljajev v prostem teku se poveča (+)

V smeri proti urinim kazalcem -- stevilo vrtljajev v prostem teku se zmanja (-)

Stevilo vrtljajev v prostem teku znaša 3000 min-1

Če priprava za rezanje kljub temu še naprej deluje v prostem teku, stopite v stik s protozvajalcem.

Z napravo v nobenem primeru ne delajte še naprej!

Za vse poskodbe, do katerih pride zaradi neupoštevanja napotkov v teh navodi-lih za uporabo, je uporabnik odgovoren sam. To velja tudi za nepooblašcene spre-membe na napravi, uporabo neodobrenih nadomestnih delov, priključnih delov, delovnega orodja, ki je tuje vrste, in neprimerno uporabo ter posledicne poskodbe zaradi uporabe okvarjenih delov.

Opozorilo! Uporabljajteismooriginalne delie in opre mo proizvajalca. Ce tegane upostevate,se lahko zmanjsa moč,pride do poskodb in preneha veljati garancija.

Pomemben napotek vprimeru popravila:

Ko priapravljate napravo za popravilo, pazite, da jo iz varnostnih razlogov na servis posljetete brez olja in bencina.

Naročanje nadomestnih delov

Pri narocanju nadomestnih delov morate navesti naslednje podatke;

• tip naprave
• stevilka izdelka naprave

Nadomestni deli/oprema

Za tukaj navedene incomplete za rezanje lahko vedno uporabite zašcitne priprave, ki se dostavijo skupaj z napravo.

Obrezovalnik/rezalnik grmičevja:

Kolut z nitko 0450 7910700707

3-zobninož 0 255x1,4 7910700702

Transportna zašcita za 3-zobni nož 3904801065

4-zobni nož 0 255x1,5 7910700705

Transportna zašcita za 4-zobni nož 3904801066

8-zobni nož 0 255x1,5 7910700711

Transportna zašcita za 8-zobni nož 3904801066

Zašcitna maska obrezovalnika 3904803034

Teleskopska Žaga:

Veriga zage Oregon 91PJ040X 7910700704

Opornica Oregon 100SDEA318 3904801037

Transportna zašcita za verigo 3904801039

Podaljšek za teleskopsko Žago 7910700710

Škarje zaŽivo.mejo:

Nož škarij zaŽivo mejo 400mm 7910700703

Transportna zašita noža 400mm

3904801043

11. Skladiščenje/transport

Ciscenje

• Na ročajih ne sme biti olja, takdo da bo oprijem vedno varen.
• Napravo po potrebi Čistite z vlažno krpo in po potrebi malo mazavega mila.

Pozor!

Pred vsakim cišćenjem izvlecite omrežni vtic.
- Napravo za Čišćenje nikoli ne potopite v vodo ali druge tekocrine.
- Napravo shranjujte na varnem in suhem mestu ter izven dosega otrok.

Spravljanje naprave

Če napravo spravite za vec kot 30 dni, jo je treba za to pripraviti. Drugace preostalo gorivo v uplinjaču izhlapi in pusti gumi podobn o usedlino. To lahko oteži zagon in ima za posledico draga popravila.

1. Pokrovček rezervoorja počasi snemite, da sprostite morebiten tlak v rezervoorju. Rezervoor previdno izpraznite.

2. Zaženite motor in ga pustite delovati, dokler se ne zaustavi, da tako odstranite go-rivo iz uplinjaca.

3. Počakajte, da se motor ohladi (pribl. 5 minut).
4. Odstranite vžigalno svečko
5. V izgorevalno komoro dolijte 1 Čajno Žličko Čistega 2-taktnega olja. Večkrat počasi povlacite za zagonsko vrvico, da takо prevlečete notranje componente. Vžigalno svečko namestite nazaj.

Napotec: Napravo spravite na suhem mestu, dalec proc od morebitnih virov vziga, npr. peci, plinskih grelnikov za vodo, plinskih susilnikov, itd.

Ponovni zagon

1. Odstranite vžigalno svečko.
2. Povlecite za zagonski kabel, da iz izgorevalne komore odstranite czermno olje.
3. Očistite vžigalno svečko in pazite na primerno razdaljo elektrod na vžigalni svečki; namesto tega lahko namestite novo vžigalno svečko s primerno razdaljo elektrod.
4. Napravo pripravite za uporabo pred

Transport

Čeželite napravo prevažati, izpraznite rezervoor za gorivo, kot je razloženo v poglavju

1. Z naprave s šcetko ali omelcem očistite grobo umazanijo.

Na vsa orodja za rezanje vedno montirajte transportno zašcito.

Za preprecije telesnih in materialnih poskodb je treba napravo pri prevazanjv vozilih zavarovati pred prevrnitvijo.

12. Odstranjevanje in predelava

Naprava je zaradi preprecitve poskodb pri transportu v embalazi. Ta embalaza je iz su-rovine in je zato ponovno uporabna ali jo lahko vrnete v surovinski cikel.

Naprava in njen pribor so iz razlicnih materialov, kot. npr. iz kovine in umetnih snovi. Okvarjene sestavne dele zavrzite med posebne odpadke. Povprašajte v specializirani trgovini ali v občinski upravi!

13. Pomoč pri motnjah

V naslednji tabeli so prikazani simptomi napak in opisana pomoč, Če vaša naprava ne deluje pravilno. Če tem ne morete lokalizirati in odpraviti težave, se obrnite na svoj servis.

Motnja Mogoč vzrok Ukrep
Naprava se ne zažene.	Zračni filter je umazanFilter za gorivo je zamašenPomanjkljiva oskrba zgorivomNapaka v vodih zagorivoZaganjalnik je okvar-jenZalivanje motorjaStikalo vžigalne sveč-ke ni namesčenoNi vžigalne iskreMotor je okvarjenUplinjač je okvarjen	Očistite/zamenjajte zračni filterOčistite ali zamenjajte filter za gorivoDolijte gorivo.Preverite, ali so vodi za gorivo prepog-njeni oziroma poškodovaniStopite v stik s servisno služboOdstranite vžigalno svečko, jo očistite in posušite; nato večkrat povlecite za-gonsko vrvico; vžigalno svečko monti-rajte nazajPreverite, ali je stikalo za vžigalne sveč-ke namesčeno prvilnoOčistite oz. zamenjajte vžigalno svečkoPreverite, ali je vžigalni kabel poškodo-vanStopite v stik s servisno služboStopite v stik s servisno službo
Naprava se za-žene in zaustavi	Napačna nastavitev uplinjača (vrtlaji v prostem teku)	Stopite v stik s servisno službo
Motor se zažene vendar ostane orodje za reza-nje pri miru	Orodje za rezanje je blokiranoNotranja napaka (po-gonska gred, gonilo)Sklopka je okvarjen	Zaustavite motor in odstranite predmetStopite v stik s servisno služboStopite v stik s servisno službo
Naprava delujes prekinitvami (cuka)	Uplinjač je nastavljennapačnoVžigalna svečka je umazana s sajamiOkvarjeno vklopno/izklopno stikalo	Stopite v stik s servisno služboOčistite ali zamenjajte vžigalno svečkoStopite v stik s servisno službo
Nastajanedeima	Napačna mešanica gorivaUplinjač je nastavljennapačno	Uporabljajte mešanico dvotaktnega olja v mešalnem razmerju 40:1Stopite v stik s servisno službo
Naprava ne deluje s polno močjo	• Naprava je preobremjena • Filter je umazan • Uplinjač je nastavljen napacné • Dušilnik zvoka je zamažen	• Med košnjo/obrezovanjem ne volecite s silo. • Očistite ali zamenjaje zračni filter • Stope v stik s servisno službo • Preverite izpuh
Rezalinik grmičevja ne deluje s polno močjo	• Rezalin nož je top ali poškodovan • Rezalin material je previsok (preobremitev naprave)	• Nabrusite ali zamenjaje rezalin nož • Travo režite po stopnjah
Obrezovalnik trave ne deluje s polno močjo	• Rezalna nitka je prek-ratka ali poškodovana • Naprava je preobremjena, ker je trava previsoka	• Dovedite dodatno rezalno nitko ali le-to zamenjaje • Travo režite po stopnjah
Dovede se do-datno rezalno nitko	• Kolut z nitko je prazen	Zamenjaje kolut z nitko
Teleskopskažaga ne deluje, puka ali vibrira	• Napetost verige je prevelika • Topa veriga • Veriga ni montirana pravilno • Veriga je obrabljena	• Preverite in nastavite napetost verige • Verigo dajte dodatno nabrusiti ali zamenjati • Verigo montirajte na novo • Zamenjaje verigo
VerigaŽage se segreva ali pa mazanje verigeŽage ne deluje	• V rezervoorju ni olja • Vod za dovajanje olja je zamašen • Napetost verige je prevelika • Topa veriga	• Dolijte olje • Očistite dovodni vod olja • Nastavite napetost verige • Verigo dajte dodatno nabrusiti ali zamenjati

Garancijski pogoji

Spostovane stranke!

Garancijska dobatraja 3 leta in začne teči zdnem nakupa oziroma na dan predaje blaga ter velja le za izdelke,ki so bili kuplejeni na območju Republike Slovenije. Pri uveljavljanju garancije je potrebno predložiti račun in izpoljen garancijski list. Zato vas prosimo, da račun in garancijski list shranite!

Žal je napačna uporaba aparata razlog za približno 95% reklamacij. S koristnimi nasveti našega servisnegа centra, ki je urejen posebej za vas, lahko te težave enostavno odpravite, zato nasPokličite ali pa se na nas obrnite po e-posti ali faksu.

Preden posljete aparat na servis ali ga vrnete prodajalcu, vam svetujemo, da se oglasite na naši dežurni telefonski stevilki, kjer vam bom pomagali in vam takoprihranili nepotrebne poti.

Proizvajalec jamci brezplačno odpravo pomanjkljivosti, ki so posledica napak materiala ali proizvodnje, s popravilom ali zamenjavo. V primeru, da popravilo ali zamenjava izdelka nista mogoča, proizvajalec kupcu vrne kupnino. Garancija ne velja za škodo, nastalo zaradi višje sile, nasreč, nepredvidenih dogodkov (na primer strele, vode, ognja itd.), nepravilne uporabe ali nepravl nega transporte, neupoštevanja varnostnih in vzdřevalnih predpisov ali zaradi nestrokovnega posega v izdelek.

Sledi vsakodnevne rabe izdelka (praske, odrgnine itd.) niso predmet garancije. Garancija ne izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na izdelku.

Ob prevzemu izdelka za popravilo servisno podjetje in prodajalec ne prevzemata odgovornosti za shranjene podatke oz. nastavitve. Popravila, ki se opravijo po izteku garancijske dobe, so ob predhodnem obvestilu plačljive.

Proizvajalec jamci za kakovost oziroma brezhibno delovanje izdelka v garancijskem roku, ki začne teči z izročitvijo blaga. Če popravila ni mogoče izvesti v 45-dnevem roku, bo izdelek popravljen, zamenjan ali pa bo ob soglasju kupca, povrnjena kupnina. Garancijska doba se podaljša za Čas popravila. Proizvajalec je po poteku garancijske dobe dolžen zagotavlji servisiranje in nadomestne dele za odobje 3 leta po preteku garancijske dobe. Če se servis za izdelek nahaja v tujini, se lahko kupec oglasi v najblžji prodajalni Hofer, od koder bo izdelek posredovan na ustrezen servis.

Oznaka proizvajalca/uvoznika:

Podjetje in sedež prodajalca:

Poštna številka in kraj:

E-posta:

Datum nakupa*

*Priporočamo, da skupaj tem garancijskim listom shranite tudi račun.

Kraj nakupa:

Opis napake:

Podpis:

Izpolnjen garancijski list pošljite skupaj z

izdelkom v okvari na naslov:

Naslov(i) servisa:

Top Nova d.o.o

Brodisce 22

1236Trzin

SLOVENIA

[e-mail]

POPRODAJNA PODPORA

65373

[phone]

[e-mail]

IZDELEK:

MFH5200-4P

09/2017

Telefonska pomoc:

Zastonj (0 €)

Dosegljivost:

Mo.-Fr.:

08:00 - 16:00 Uhr

LETA GARANCJE

Tartalomjegyzék

Felmeres 04

Szallitott element/Kgepelemek 156
