P652 - Klimatska naprava QLIMA - Brezplačna navodila za uporabo

Vrsta izdelka	Prenosna monoblok klimatska naprava
Znamka	Qlima
Model	P652
Funkcije	Hlajenje, razvlaževanje, prezračevanje, ogrevanje
Hladilno sredstvo	R290 (vnetljivo, GWP=3)
Električno napajanje	230 V / 50 Hz, ozemljena vtičnica
Minimalna površina prostora	4 m²
Daljinski upravljalnik	Da, priložen
Časovnik	Programabilen 0-24 h (vklop/izklop)
Nihanje	Samodejno levo-desno
Način spanja	Da, samodejno prilagaja temperaturo
Zračni filter	Pralen mrežasti filter
Vzdrževanje filtra	Čiščenje vsaka 2 meseca (topla voda in nevtralni detergent)
Odvodnjavanje	Notranji rezervar z alarmom za polnost; možen neprekinjen odvod
Priložena dodatna oprema	Cev za odvod vročega zraka, priključki, komplet za okno, daljinski upravljalnik
Garancija	24 mesecev (deli in delo)
Varnostna navodila	Ne uporabljajte v hermetično zaprtem prostoru; ne ovirajte vstopa/izhoda zraka; pred čiščenjem izključite

Pogosto zastavljena vprašanja - P652 QLIMA

Kako očistiti zračni filter?

Odstranite mrežasti filter, ga operite v topli vodi (največ 40°C) z nevtralnim detergentom, nato ga posušite na zraku, preden ga namestite nazaj. Naprave nikoli ne uporabljajte brez filtra.

Kaj storiti, ko zasveti indikator polnega rezervoarja?

Notranji rezervoar za vodo je poln. Izpraznite ga tako, da odstranite gumijasti čep na dnu naprave, ali uporabite neprekinjen odvod s priključitvijo cevi.

Ali lahko uporabim podaljšek?

Ne, uporaba podaljška je strogo prepovedana. Napravo priključite neposredno v ozemljeno vtičnico (230 V / 50 Hz).

Kaj pomeni koda napake E2 na zaslonu?

Koda E2 pomeni, da je rezervoar za vodo poln v načinu hlajenja. Izpraznite vodo tako, da odstranite odtočni čep.

Naprava ne hladi dovolj, kaj preveriti?

Prepričajte se, da so vrata in okna zaprta, cev za odvod vročega zraka ni zamašena, zračni filter je čist in nastavljena temperatura je nižja od sobne temperature.

Ali je hladilno sredstvo R290 nevarno?

R290 je vnetljiv. Napravo je treba namestiti v prostoru velikosti vsaj 4 m², dobro prezračenem, in brez virov vžiga. Vsako popravilo zahteva certificiranega strokovnjaka.

Kako nastaviti časovnik?

Pritisnite gumb Timer, nato uporabite tipke gor/dol za nastavitev trajanja od 0 do 24 ur. Časovnik je mogoče nastaviti za samodejni zagon ali samodejni izklop.

Ali lahko uporabim način ogrevanja?

Če ima vaš model funkcijo ogrevanja, izberite način 'Gretje' s tipko Mode. Temperaturno območje je od 16 do 31°C. Upoštevajte, da ta funkcija ni na voljo pri modelih 'samo hlajenje'.

Kaj storiti v primeru kode E0 ali E1?

Kodi E0 in E1 označujeta napako temperaturnih senzorjev (prostor ali kondenzator). Obrnite se na pooblaščenega tehnika za zamenjavo senzorjev.

Kako shraniti napravo izven sezone?

Izpraznite rezervoar za vodo, očistite filter, zaženite napravo v načinu prezračevanja za 2 uri, da posušite notranjost, nato jo shranite na suhem mestu, zaščitenem pred prahom.

NAVODILA ZA UPORABO P652 QLIMA

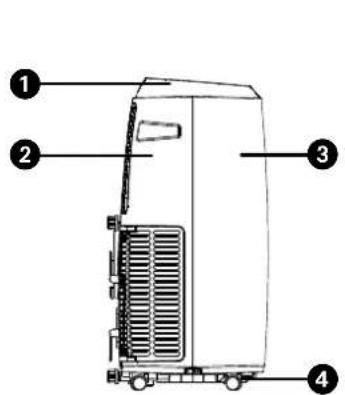

Vrhnji pokrov, zadnji pokrov, sprednja maska, 4 kolesca, upravljalna plošča, 6 odvod zraka, dovod zraka, 8 električni kabel

DODATKI

Cev za vroč izpušni zrak, cevni spoj (konec za okno), cevni spoj (konec za klimatsko napravo), 4 komplet za okno, daljinski upravljalnik

1. NAJPREJ PREBERITE NAVODILA ZA UPORABO.
2. V PRIMERU KAKRŠNEGA KOLI DVOMA STOPITE V STIK S SVOJIM TRGOVCEM.

SLO

138

Čestitamo vam ob nakupu te klimatske naprave. Klimatska naprava ima tri funkcije poleg hlajenja zraka, tj. razvlaževanje, kroženje in filtracijo zraka. Mobilno klimatsko napravo se upravlja in premika z lahkoto. Kupili ste visoko kakovosten izdelek, ki vam bo dolga leta zagotavljal udobje, če ga boste uporabljali odgovorno. Življenjsko dobo te klimatske naprave boste podaljšali, če ta navodila za uporabo preberete pred uporabo naprave.

Želimo vam hladno okolico in udobje ob uporabi vaše klimatske naprave.

S spoštovanjem,

PVG Holding B.V.

Oddelek za pomoč strankam

A VARNOSTNA NAVODILA

Pred uporabo te naprave pozorno preberite ta priročnik in ga shranite za uporabo v prihodnosti. Napravo namestite šele, ko bo ustrezala lokalnim/nacionalnim zakonom, predpisom in standardom. Ta izdelek je namenjen za uporabo kot klimatska naprava v stanovanjskih hišah in je primeren samo za uporabo na suhih mestih, v vsakdanjih pogojih, v notranjih prostorih v dnevni sobi, kuhinji in garaži.

POMEMBNO

• Naprave nikoli ne uporabljajte s poškodovanim električnim kablom, vtičem, omarico ali upravljalno ploščo. Električnega kabla nikoli ne postavite pod druge predmete ali pustite, da bi prišel v stik z ostrimi robovi.
• Namestitev mora biti v celoti skladna z lokalnimi predpisi, uredbami in standardi.
• Naprava je primerna izključno za uporabo na suhih mestih in v notranjih prostorih.
• Preverite omrežno napajanje. Ta naprava je primerna izključno za ozemljene vtičnice - priključna napetost 220-240 Voltov/50 Hz.
• Naprava MORA vedno imeti ozemljeno povezavo. Naprave nikakor ne smete povezati, če napajanje ni ozemljeno.
• Ta vtič mora biti vedno enostavno dostopen, kadar je naprava priključena.
• Ta navodila preberite pozorno in upoštevajte navodila.

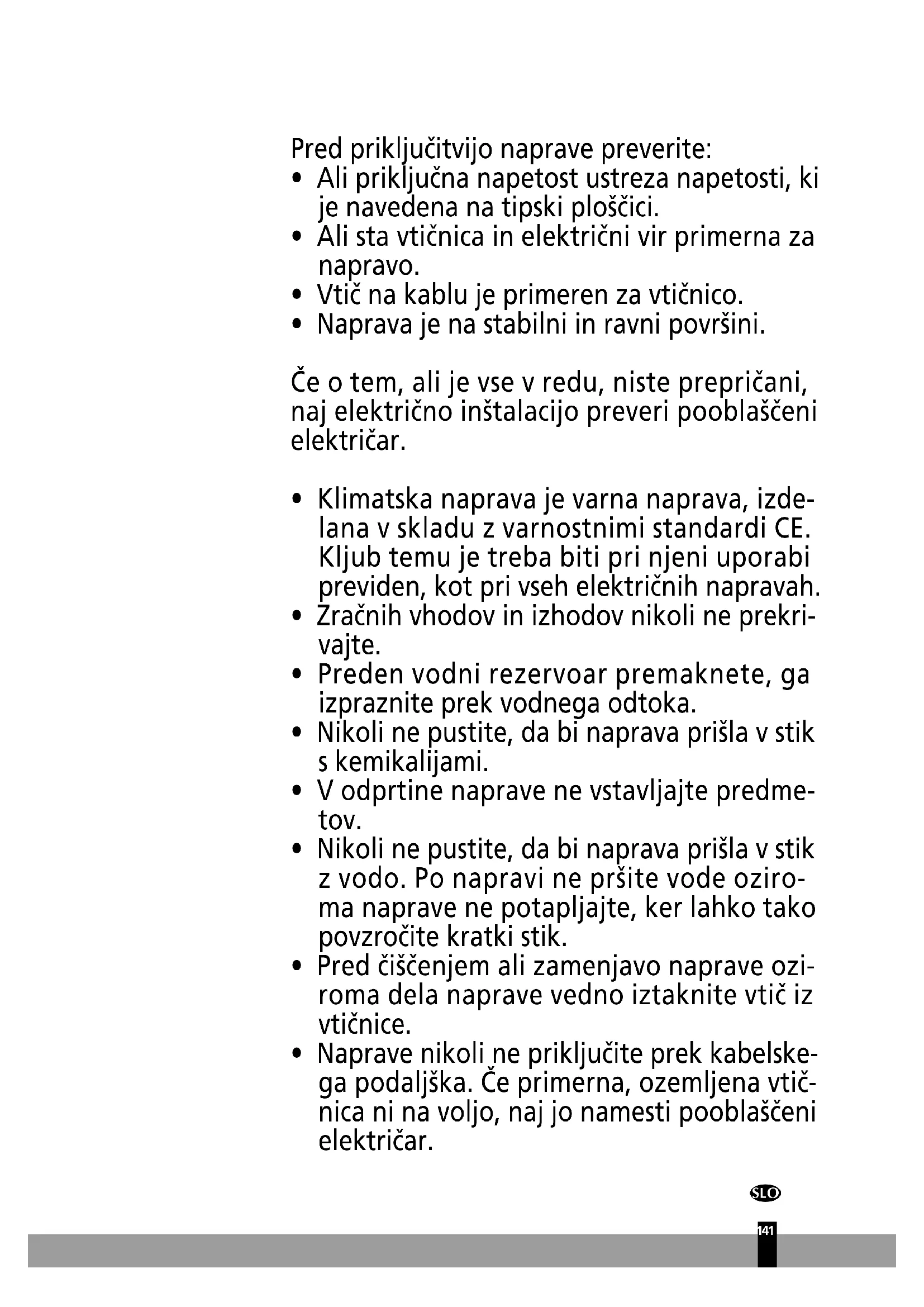

Pred priključitvijo naprave preverite:

• Ali priključna napetost ustreza napetosti, ki je navedena na tipski ploščici.
• Ali sta vtičnica in električni vir primerna za napravo. Vtič na kablu je primeren za vtičnico.
• Naprava je na stabilni in ravni površini.

Če o tem, ali je vse v redu, niste prepričani, naj električno instalacijo preveri pooblaščeni električar.

Klimatska naprava je varna naprava, izdelana v skladu z varnostnimi standardi CE. Kljub temu je treba biti pri njeni uporabi previden, kot pri vseh električnih napravah. - Zračnih vhodov in izhodov nikoli ne prekrivajte. - Preden vodni rezervoar premaknete, ga izpraznite prek vodnega odtoka. - Nikoli ne pustite, da bi naprava prišla v stik s kemikalijami. V odprtine naprave ne vstavljajte predmetov. - Nikoli ne pustite, da bi naprava prišla v stik z vodo. Po napravi ne pršite vode oziroma naprave ne potapljajte, ker lahko tako povzročite kratki stik. - Pred čiščenjem ali zamenjavo naprave oziroma dela naprave vedno iztaknite vtič iz vtičnice. - Naprave nikoli ne priključite prek kabelskega podaljška. Če primerna, ozemljena vtičnica ni na voljo, naj jo namesti pooblaščeni električar.

• Kot pri vsaki električni napravi vedno mislite na varnost otrok v bližini te naprave.
• Vsa popravila, ki presegajo okvir rednega vzdrževanja, dajte izvesti pooblaščenemu serviserju. Če tega ne storite, lahko pride do razveljavitve garancije.
• Kadar naprava ni v uporabi, vedno odstranite vtič iz vtičnice.
• Če je električni kabel poškodovan, ga mora zamenjati proizvajalec, njegov oddelek za pomoč strankam ali osebe s primerljivimi kvalifikacijami, da se prepreči nevarnost.
• Ta naprava ni namenjena za uporabo s strani oseb (vključno z otroki) z omejenimi fizičnimi, čutnimi ali duševnimi sposobnostmi, ali pomanjkanjem izkušenj in znanja, razen če so pod nadzorom ali so prejeli navodila za uporabo naprave od osebe, ki je odgovorna za njihovo varnost.
• Otroke je treba nadzorovati, da se ne bi igrali z napravo. To napravo lahko uporabljajo otroci, ki so stari 8 let ali več in osebe z omejenimi fizičnimi, čutnimi ali duševnimi sposobnostmi, ali pomanjkanjem izkušenj in znanja, če so pod nadzorom ali so prejeli navodila za uporabo naprave na varen način ter razumejo tveganja, ki so prisotna.
• S to napravo se otroci ne smejo igrati.
• Čiščenje in uporabniško vzdrževanje ne smejo izvajati otroci, ki niso pod nadzorom.

POZOR!

• Sobe, kjer boste uporabljali to napravo, nikoli ne zatesnite popolnoma neprodušno za zrak. To preprečuje podtlak v sobi. Podtlak lahko zmoti varno delovanje bojlerjev, prezračevalnih sistemov, pečic itd.
• Če navodil ne upoštevate, lahko pride do izničenja garancije na to napravo.

Specifične informacije glede aparatov s hladilnim plinom R290.

• Temeljito preberite vsa opozorila. Pri odmrzovanju in čiščenju aparata ne uporabljajte kakršnih koli orodij razen tistih, ki jih priporoča družba proizvajalca.
• Aparat je treba namestiti v območje brez kakršnega koli neprestanega vira vžiga (na primer: odprti plameni, plin ali delujoči električni aparati).
• Ne prebadajte in ne sežigajte.
• Ta aparat vsebuje Y g (glejte nazivno oznako na zadnji strani enote) hladilnega plina R290. R290 je hladilni plin, ki je skladen z evropskimi direktivami o okolju. Ne prebodite nobenega dela krogotoka hladilnika. Upoštevajte, da hladilni plini morda nimajo vonja.
• Če aparat namestite, uporabljate ali skladiščite v območju, ki ni prezračevano, je treba sobo oblikovati tako, da se prepreči zbiranje izpuščenega hladilnega sredstva, kar povzroči tveganje požara ali eksplozije zaradi vžiga hladilnega sredstva, ki ga sprožijo električni grelci ali drugi viri vžiga.
• Aparat je treba shranjevati na tak način, da se preprečijo mehanične odpovedi.
• Posamezniki, ki delajo ali upravljajo s hladilnim sredstvom, morajo imeti ustrezne certifikate, ki jih izda priznana organizacija, ki zagotavlja usposobljenost pri delu s hladilnimi sredstvi v skladu s točno določenim postopkom ocenjevanja, ki ga priznavajo poklicna združenja industrije.
• Popravila je treba izvajati na temelju priporočil družbe proizvajalca.

Vzdrževanja in popravila, ki zahtevajo pomoč drugega usposobljenega osebja, je treba izvajati pod nadzorom posameznika, ki je usposobljen za uporabo vnetljivih hladilnih sredstev.

Napravo je treba namestiti, uporabljati in shranjevati v prostoru, katerega površina je večja od 4 m². Napravo je treba shraniti na dobro prezračenem prostoru, kjer velikost prostora ustreza površini prostora, primerni za uporabo.

NAVODILA ZA POPRAVILO NAPRAV, KI VSEBUJEJO R290

1 SPLOŠNA NAVODILA

Ta priročnik za namestitev je namenjen za posameznike z zadostnimi izkušnjami na področju elektrike, elektronike, hladilne tehnologije in mehanike.

1.1 Preverjanja območja

Pred začetkom dela na sistemih, ki vsebujejo vnetljiva hladilna sredstva, so potrebna varnostna preverjanja, s katerimi se zagotovi zmanjšanje tveganja vžiga. Pri popravilu hladilnega sistema je treba pred začetkom izvajanja del na sistemu izpolniti naslednje previdnostne ukrepe.

1.2 Delovni postopek

Delo je treba izvajati po nadzorovanem postopku, s katerim se zmanjša tveganje prisotnosti vnetljivega plina ali hlapov med izvajanjem dela.

1.3 Splošno delovno območje

Vsemu vzdrževalnemu osebju in drugim, ki delajo v lokalnem območju, je treba sporočiti o naravi dela, ki se ga izvaja. Izogibajte se delu v zaprtih prostorih. Območje okoli delovnega prostora je treba zapreti. Poskrbite, da so pogoji v območju varni, tako da nadzorujete vnetljivi material.

1.4 Preverjanje prisotnosti hladilnega sredstva

Območje je treba pred delom in med delom preverjati z ustreznim detektorjem hladilnega sredstva, s katerim se zagotovi, da se tehnik zaveda morebitne vnetljive atmosfere. Poskrbite, da bo oprema za detekcijo puščanja, ki se uporablja, primerna za uporabo z vnetljivimi hladilnimi sredstvi, tj. ne bo vnetljiva, primerno zatesnjena ali intrinzično varna.

1.5 Prisotnost gasilnega aparata

Če je treba na hladilni opremi ali povezanih delih izvajati kakršna koli vročinska dela, mora biti na dosegu roke na voljo gasilska oprema. V bližini območja polnjenja bo na voljo gasilni aparat na suhi prah ali CO₂.

1.6 Brez virov vžiga

Nobena oseba, ki izvaja delo, povezano s hladilnim sistemom, ki vključuje izpostavljanje cevovoda, ki vsebuje ali je vseboval vnetljivo hladilno sredstvo, ne sme uporabljati nikakršnega vira vžiga na tak način, da bi lahko prišlo do tveganja požara ali eksplozije. Vsi možni viri vžiga, vključno s kajenjem cigaret, morajo biti dovolj daleč od mesta namestitve, popravila, odstranitve in odstranjevanja odpadkov, med katerimi se lahko vnetljivo hladilno sredstvo po možnosti sprošča v okoliški prostor. Pred izvajanjem dela je treba pregledati območje okoli opreme, da se zagotovi odsotnost vseh tveganj požara ali vnetja. Namestiti je treba oznake "Kajenje prepovedano".

1.7 Prezračeno območje

Pred poseganjem v sistem ali izvajanjem kakršnih koli vročinskih del morate poskrbeti, da bo območje na odprtem ali da bo dovolj prezračeno. Med izvajanjem dela je treba še naprej zagotavljati določeno stopnjo prezračevanja. Prezračevanje mora na varen način razpršiti vse izpuščeno hladilno sredstvo in ga po možnosti čim bolj razpršiti v atmosfero.

1.8 Pregledi hladilne opreme

Na mestu zamenjave električnih komponent morajo biti te primerne za ta namen in imeti ustrezne specifikacije. Vedno upoštevajte smernice proizvajalca glede vzdrževanja in servisa. Če ste v dvomih, za pomoč stopite v stik s Tehničnim oddelkom izdelovalca. Na instalacijah, ki uporabljajo vnetljiva hladilna sredstva, se bo izvedlo naslednje preglede:

• Velikost polnjenja je v skladu z velikostjo prostora, v katerem so nameščeni deli, ki vsebujejo hladilno sredstvo.
• Prezračevalne naprave in izhodi delujejo na ustrezen način in niso prekriti.
• Če se uporablja indirektni hladilni krogotok, je treba preveriti, ali je v sekundarnem krogotoku prisotno hladilno sredstvo.
• Oznake na opremi so še naprej vidne in berljive. Oznake in znaki, ki so neberljivi, morajo biti popravljeni.
• Hladilna cev ali komponente so nameščene na položaju, kjer je verjetnost izpostavitve kakršnim koli snovem, ki lahko povzročijo korozijo hladilnega sredstva, majhna, razen če komponente niso iz materialov, ki so odporni na korozijo ali so ustrezno zaščiteni pred takšno korozijo.

Popravila in vzdrževanje električnih komponent vključujejo postopke začetnih varnostnih pregledov in postopke pregledov komponent. Če je prisotna napaka, ki lahko ogrozi varnost, se tokokroga ne sme priključiti na električno napajanje, dokler se napaka ne odpravi na zadosten način. Če napake ni mogoče odpraviti takoj, temveč je treba z delovanjem nadaljevati, je treba uporabiti primerno začasno rešitev. To je treba sporočiti lastniku opreme, tako bodo obveščene vse stranke. Začetni varnostni pregledi vključujejo:

• kondenzatorji so prazni: to je treba storiti na varen način, da se izogne možnosti nastajanja isker,
• pregled, da med polnjenjem, rekuperacijo ali izpiranjem sistema ni električnih komponent in žic, ki bi bile pod napetostjo, da obstaja kontinuiteta ozemljitve.

2 POPRAVILA ZATESNJENIH KOMPONENT

2.1 Med popravili zatesnjenih komponent je treba za opremo, na kateri se dela, odklopiti vse električne napajalne priključke, preden se odstrani kakršni koli zatesnjeni pokrovi itd. Če mora biti električno napajanje opreme med servisiranjem nujno vklopljeno, mora biti na najbolj kritični točki nameščena trajno delujoča oblika naprave za zaznavanje puščanja, ki bo opozorila na morebitne nevarne situacije. 2.2 Še posebej pozoren je treba biti na to, da se pri delu na električnih komponentah zagotovi, da ne bo sprememb ohišja, ki bi spremenile razred zaščite. To vključuje poškodbe kablov, čezmerno število povezav, priključki, ki niso vzpostavljeni v skladu z originalnimi specifikacijami, poškodbe tesnil, nepravilna namestitev kabelskih uvodnic itd.

Poskrbite, da bo naprava dobro nameščena.

Poskrbite, da se tesnila ali tesnilni materiali niso okvarili do te mere, da ne služijo več namenu preprečevanja vdiranja vnetljivih ozračij. Nadomestni deli morajo ustrezati specifikacijam izdelovalca.

OPOMBA: Uporaba silikonskega tesnilnega sredstva lahko poslabša učinkovitost nekaterih vrst opreme za zaznavanje puščanja. Pred delom na intrinzično varnih komponentah slednjih ni treba zavarovati.

3 POPRAVILO INTRINZIČNO VARNIH KOMPONENT

Na tokokrog ne delujte s permanentnimi induktivnimi ali kapacitivnimi tokovi, ne da bi zagotovili, da to ne bo preseglo napetosti in toka, ki sta dovoljena za opremo v uporabi.

Intrinzično varne komponente so edini elementi, na katerih se lahko dela v prisotnosti vnetljivega ozračja. Naprava za testiranje mora imeti ustrezne nazivne podatke.

Komponente zamenjujte samo z deli, ki jih določi proizvajalec. Drugi deli lahko povzročijo vnetje hladilnega sredstva v ozračju zaradi puščanja.

4 KABLI

Preverite, ali so kabli izpostavljeni obrabi, koroziji, čezmernemu tlaku, vibracijam, ostrim robovom oziroma drugim neželenim okoliškim učinkom. Pri pregledu je treba upoštevati tudi učinke staranja ali neprestanih vibracij, kot zaradi kompresorja ali ventilatorjev.

5 ZAZNAVANJE VNETLJIVIH HLADILNIH SREDSTEV

Pod nobenim pogojem se ne sme za iskanje ali odkrivanje puščajočih mest hladilnega sredstva uporabljati morebitnih virov vnetja. Halidne ročne svetilke (ali drugih detektorjev, ki uporabljajo odprti plamen) se ne sme uporabljati.

6 METODE ZAZNAVANJA PUŠČANJA

Naslednje metode odkrivanja puščanja so primerne za sisteme, ki vsebujejo vnetljiva hladilna sredstva. Za zaznavanje vnetljivih hladilnih sredstev se uporablja elektronske detektorje puščanja, vendar občutljivost morda ni zadostna ali pa je potrebno umerjanje. (Opremo za zaznavanje je treba umeriti v območju brez hladilnega sredstva).

Zagotovite, da detektor ni morebiten vir vžiga in da je primeren za uporabljeno hladilno sredstvo. Oprema za zaznavanje puščanja mora biti nastavljena na odstotek LFL hladilnega sredstva in bo umerjena na uporabljeno hladilno sredstvo, ustrezen odstotek plina (največ 25%) pa bo potrjen.

Tekočine za odkrivanje puščanja so primerne za uporabo z večino hladilnih sredstev, vendar pa se je treba izogibati uporabi detergentov, ki vsebujejo klor, ker lahko klor reagira s hladilnim sredstvom in povzroči korozijo cevja.

Če sumite na puščanje, je treba odstraniti/ugasniti vse odprte plamene.

Če odkrije puščanje hladilnega sredstva, zaradi katerega je treba izvajati varjenje, je treba iz sistema odstraniti vse hladilno sredstvo ali pa ga izolirati (s pomočjo zapornih ventilov) v delu sistema, ki je oddaljen od mesta puščanja. Nato je treba skozi sistem spustiti dušik brez kisika (OFN), kar je treba izvesti pred postopkom varjenja in po njem.

7 ODSTRANITEV IN EVAKUACIJA

Pri vlomu v hladilni krogotok, da bi se izvedlo popravila ali zaradi kakršnega koli drugega razloga, je treba uporabiti konvencionalne postopke. Vendar pa je pomembno slediti najboljši praksi, ker je vnetljivost pomembna. Upoštevati je treba naslednji postopek: odstranite hladilno sredstvo; krogotok izplaknite z inertnim plinom; evakuirajte; znova izperite z inertnim plinom; krogotok odprite z rezanjem ali varjenjem.

Polnjenje s hladilnim sredstvom se shrani v primerne rekuperacijske jeklenke. Sistem se "splakne" z OFN, tako da postane enota varna. Ta postopek bo morda treba ponoviti večkrat. Za ta rezervoar se ne sme uporabljati stisnjenega zraka ali kisika. Izpiranje se doseže, tako da se z OFN v sistemu prekine vakuum in se polnjenje nadaljuje, dokler se ne doseže delovnega tlaka, nato pa se izvede ventiliranje v ozračje in na koncu poteg dol v vakuum. Ta postopek se ponovi, dokler v sistemu ni več nič hladilnega sredstva.

Ko se izvede zadnje polnjenje OFN, se sistem prezrači do okoliškega tlaka, kar omogoči izvajanje dela. Ta operacija je v celoti ključnega pomena, če se bo izvajalo varjenje na cevovodu. Poskrbite, da izhod za vakuumsko črpalko ni v bližini virov vnetja in da je na tem mestu prisotno prezračevanje.

8 POSTOPKI POLNJENJA

Poleg konvencionalnih postopkov polnjenja je treba upoštevati naslednje zahteve. Poskrbite, da ne bo prišlo pri uporabi opreme za polnjenje do kontaminacije različnih hladilnih sredstev. Cevi ali linije morajo biti čim krajše, da se minimizira količina hladilnega sredstva, ki je v njih. Jeklenke morajo biti v pokončnem položaju. Poskrbite, da bo hladilni sistem ozemljen, pred polnjenjem sistema s hladilnim sredstvom. Ko se polnjenje konča, označite sistem (če se ni pripravljen). Bodite izjemno pozorni, da hladilnega sistema ne prenapolnite preveč. Pred ponovnim

polnjenjem sistema je treba izvesti tlačni preizkus z OFN. Po končanem polnjenju in pred izdajo dovoljenja za uporabo je treba na sistemu preveriti, ali pušča. Preden se zapusti mesto, se izvede nadaljnji preizkus puščanja.

9 RAZGRADNJA

Pred izvedbo tega postopka je ključnega pomena, da se tehnik popolnoma seznani z opremo in njenimi podrobnostmi.

Priporoča se dobra praksa, s katero se vsa hladilna sredstva pridobi nazaj na varen način. Pred izvedbo naloge je treba vzorec olja in hladilnega sredstva odnesti v analizo, ki se izvede pred ponovno uporabo rekuperiranega hladilnega sredstva. Pred nadaljevanjem z nalogo je ključnega pomena, da se znova vzpostavi električno napajanje.

a) Seznanite se z opremo in njenim delovanjem. b) Sistem električno izolirajte. c) Pred poskusom ponovitve posega poskrbite, da: bo na voljo oprema za mehanično rokovanje, če je potrebno, za delo z jeklenkami hladilnega sredstva. d) Na voljo je vsa osebna zaščita, ki se tudi uporablja; postopek rekuperacije vedno nadzoruje kompetentna oseba. e) Oprema za rekuperacijo in jeklenke ustrezajo ustreznim standardom. f) Če je mogoče, prečrpajte sistem hladilnega sredstva navzdol. g) Če vakuum ni mogoč, naredite razdelilnik, tako da se lahko hladilno sredstvo odstrani iz različnih delov sistema. h) Poskrbite, da bo jeklenka na tehtnici, preden izvedete rekuperacijo. i) Zaženite stroj za rekuperacijo in ga uporabljajte v skladu z navodili izdelovalca. j) Jeklenk ne napolnite preveč. (Ne več kot 80% prostornine tekočega polnjenja.) k) Ne presezite maksimalnega delovnega tlaka jeklenke, niti začasno. l) Če so jeklenke napolnjene pravilno in je postopek končan, poskrbite, da se bo jeklenke in opremo takoj odstranilo z lokacije in bodo vsi izolacijski ventili na opremi zaprti. m) Z rekuperiranim hladilnim sredstvom se ne sme napolniti drugega hladilnega sistema, razen, če se ga očisti in preizkusi.

10 OZNAČEVANJE

Opremo je treba označevati tako, da se navede, da je predana v razgradnjo in da se je odstranilo hladilno sredstvo. Oznaka mora biti datirana in podpisana. Poskrbite, da so na opremi oznake, na katerih je navedeno, da vsebuje oprema vnetljivo hladilno sredstvo.

11 REKUPERACIJA

Pri odstranjevanju hladilnega sredstva iz sistema za servisiranje ali razgradnjo se priporoča uporaba dobre prakse, tako da se bo lahko na varen način odstranilo vsa hladilna sredstva. Pri prenosu hladilnega sredstva v jeklenke poskrbite, da se bo uporabilo samo primerne jeklenke za rekuperacijo hladilnega sredstva. Poskrbite, da bo na voljo dovolj jeklenk za sprejem vsebine polnjenja celotnega sistema. Vse jeklenke, ki jih boste uporabili, so namenjene in označene za rekuperirano hladilno sredstvo (tj. posebne jeklenke za rekuperacijo hladilnega sredstva). Jeklenke morajo biti zaključene z ventilom za sproščanje tlaka in povezane z zapornimi ventili, ki so v dobrem stanju. Prazne rekuperacijske jeklenke se evakuira in, če je možno, ohladi pred rekuperacijo.

Oprema za rekuperacijo mora biti v dobrem delovnem stanju in mora imeti komplet navodil za opremo, ki se uporablja, in mora biti primerna za rekuperacijo vnetljivih hladilnih sredstev. Poleg tega mora biti na voljo komplet umerjenih tehtnic, ki morajo delovati dobro. Cevi morajo biti cele in ne smejo puščati na spojih ter morajo biti v dobrem stanju. Pred uporabo naprave za rekuperacijo preverite, ali je v dobrem delovnem stanju, je bila pravilno vzdrževana in ali so vse povezane električne komponente zatesnjene, da se prepreči vžig v primeru izpusta hladilnega sredstva. Če ste v dvomih, se posvetujte z izdelovalcem.

Rekuperirano hladilno sredstvo je treba vrniti dobavitelju hladilnega sredstva v ustrezni rekuperacijski jeklenki in z ustreznim dovoljenjem za prevoz odpadnih snovi. Različnih hladilnih sredstev ne smete mešati, še posebej ne v jeklenkah.

Če je treba odstraniti kompresorje ali olja kompresorjev, poskrbite, da bodo evakuirana do ustrezne ravni, tako da bo gotovo, da v mazivu ne bo več preostalega vnetljivega hladilnega sredstva. Postopek evakuacije je treba izvesti pred vrnitvijo kompresorja dobaviteljem. Ta postopek se lahko pospeši samo z električnim segrevanjem telesa kompresorja. Ko se iz sistema odstrani olje, ga je treba odstraniti na varen način.

UPOŠTEVAJTE SPECIFIKACIJE VAROVALKE

Plošča klimatske naprave (PCB) je zasnovana z varovalko, ki zagotavlja pretokovno zaščito. Specifikacije varovalke so natisnjene na vezju, kot so: T3.15AL/250VAC, T5AL/250VAC, T3.15A/250VAC, T5A/250VAC, T20A/250VAC, T30A/250VAC itd.

OPOMBA: Za enote, ki uporabljajo hladilno sredstvo R32 ali R290, je mogoče uporabiti samo keramično varovalko, odporno na eksplozije.

B NAMESTITEV

OPOZORILO

Klimatsko napravo morate pred uporabo pustiti v pokončnem položaju vsaj 2 uri.

Ta enota je prenosna in se jo lahko enostavno premešča iz ene sobe v drugo. Pri tem morate vedeti:

1. Poskrbite, da bo enota nameščena pokončno in na ravni površini.
2. Enote ne uporabljajte v kopalnici, pri ali drugih zelo vlažnih okoljih.
3. Med enoto in steno pustite 50 cm praznega prostora, da zagotovite pravilno kroženje zraka.
4. En konec cevi 7 mora biti priključen na zračni izhod 6 na zadnji strani enote.
5. Poskrbite, da bo imel okenski zračni izhod prost pretok v zunanji prostor. Okno ali vrata zaprite čim bolj, da preprečite vstopanje zunanjega zraka v sobo.

POMEMBNO

Gibka izpušna cev 6 mora biti med delovanjem krajša od 1 m, kar zagotavlja najboljše delovanje. Ta dolžina je bila oblikovana še posebej v skladu s tehničnimi podatki na klimatski napravi. Ne uporabljajte podaljškov in cevi ne zamenjajte z drugo cevjo, kar lahko povzroči okvaro. Izpušni zrak mora teči prosto, vsaka blokada lahko povzroči pregrevanje klimatske naprave. Bodite pozorni in preprečite vsako pregibanje ali upogibanje izpušne cevi.

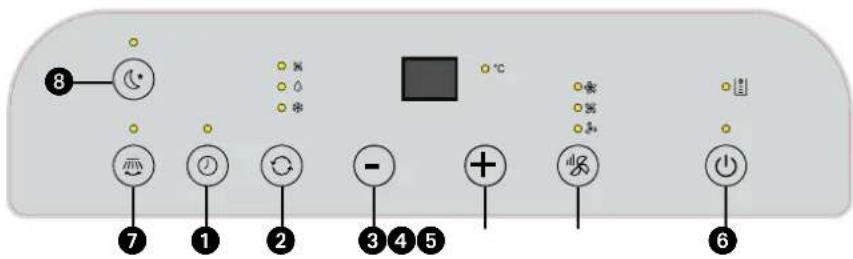

C DELOVANJE

1. Gumb za časovnik
2. Gumb za način
3. Gumb dol

sl.5&5a

sl.6

1. Gumb gor
2. Gumb za hitrost
3. Stikalni gumb
4. Swing (obračanje pretoka zraka)
5. Gumb za spanje

Pred začetkom operacij v tem poglavju:

1) Poiščite prostor, v bližini katerega je električno napajanje. 2) Izpušno cev namestite, kot je prikazano na sl. 5 in sl. 5a, nato pa dobro prilagodite položaj okna. 3) Cev za odvajanje priključite dobro, kot je prikazano na sl. 6 (samo za uporabo grelnega modela); 4) Električni kabel priključite na vtičnico AC220~240V/50Hz; 5) Za vklop klimatske naprave pritisnite gumb NAPAJANJE.

1. Pred uporabo

Obvestilo:

Razpon delovne temperature: Maksimalno hlajenje Minimalno hlajenje DB/WB(°C) 35/24 18/12

Maksimalno Gretje Minimalno Gretje DB/WB(°C) 27/--- 7/---

Preverite, ali je cev za izpušni zrak nameščena pravilno.

• Če uporabljate funkciji hlajenja in razvlaževanja, mora biti interval med vsakim VKLOPOM/IZKLOPOM vsaj 3 minute. Električno napajanje ustreza zahtevam. Vtičnica je za napajanje z izmenično električno energijo. Vtičnice se ne sme uporabljati tudi za druge aparate. Podatki električnega napajanja so: AC220-240V, 50Hz
• Operacija hlajenja

Gumb »Mode« pritiskajte, dokler se ne prikaže ikona »Cool«. - Za izbiro želene temperature prostora pritiskajte gumb »DOWN« ali »UP«. (16 - 31 °C) - Za izbiro hitrosti zračnega pretoka pritisnite gumb »WIND«.

1. Operacija razvlaževanja Gumb »Mode« pritiskajte, dokler ne začne utripati ikona »Dehumidify«.
2. Izbrana temperatura se samodejno nastavi na trenutno temperaturo prostora minus 2 °C (16 °C - 31 °C).
3. Hitrost zračnega pretoka se z nadzorom motorja ventilatorja samodejno nastavi na LOW.
4. Delovanje ventilatorja

Gumb »Mode« pritiskajte, dokler se ne prikaže ikona »Fan«. Za izbiro hitrosti zračnega pretoka pritisnite gumb »WIND«.

1. Operacija ogrevanja (ta funkcija ni na voljo za hladilno samostojno enoto)
2. Gumb »Mode« pritiskajte, dokler se ne prikaže ikona »Heat«.
3. Za izbiro želene temperature prostora pritiskajte gumb »DOWN« ali »UP«. (16 - 31 °C)
4. Za izbiro hitrosti zračnega pretoka pritisnite gumb »WIND«.
5. Delovanje časovnika

Nastavitev časovnika na ON (vklop):

• Kadar je klimatska naprava v stanju OFF (izklopljena), pritisnite gumb »Timer« (Časovnik) in z gumbi za nastavljanje temperature in časa izberite tisti čas, ko želite, da je enota VKLOPLJENA.
• Na upravljalnem zaslonu se prikaže »Preset ON Time«.
• Čas vklopa lahko regulirate med 0 in 24 urami.

Nastavitev časovnika na OFF (izklop):

• Kadar je klimatska naprava v stanju ON (vklopljena), pritisnite gumb »Timer« (Časovnik) in z gumbi za nastavljanje temperature in časa izberite tisti čas, ko želite, da je enota IZKLOPLJENA.
• Na upravljalnem zaslonu se prikaže »Preset OFF Time«.
• Čas izklopa lahko regulirate med 0 in 24 urami.
• SWING (obračanje pretoka zraka)

Ko se stroj vklopi, pritisnite to tipko in prezračevalne reže se bodo neprestano obračale v levo in desno; če gumb pritisnete še enkrat, se bo premikanje zaustavilo, prezračevalne reže pa bodo ostale na danem mestu.

1. FUNKCIJA NADZOROVANJA SPANJA
2. Ko je naprava v načinu hlajenja, za nastavljanje temperature pritisnite tipko SLEEP. Temperatura se po eni uri poveča za 1 °C in za največ 2 °C po 2 urah.
3. Ko je naprava v načinu ogrevanja, za nastavljanje temperature pritisnite tipko SLEEP. Temperatura se po eni uri zniža za 1 °C in za največ 2 °C po 2 urah.
4. Nastavitev prekličete s ponovnim pritiskom tipke SLEEP.

OPOMBA!

Kompresor je nastavljen tako, da začne delovati tri minute po (ponovnem) zagonu klimatske naprave. Hlajenje se izklopi, ko je sobna temperatura nižja od nastavljene temperature. Kroženje zraka pa bo še naprej delovalo na nastavljeni ravni. Ko se sobna temperatura dvigne nad nastavljeno temperaturo, bo hlajenje ponovno delovalo.

Videz in delovanje daljinskega upravljanja

1. Gumb za povišanje temperature
2. Gumb za izbiro hitrosti ventilatorja
3. Izbirnik načina spanja
4. Izbirnik samodejnega obračanja
5. Gumb za izbiro načina (mode)
6. Urno programiranje
7. Stikalo za vklop/izklop
8. Gumb za zmanjšanje temperature

OPOMBE!

• Daljinski upravljalnik vam ne sme pasti.
• Daljinskega upravljalnika ne namestite na mesto, izpostavljeno sončni svetlobi.

Videz in delovanje upravljalne plošče

Kazalnik spanja

Kazalnik časovnika

Način

Kazalnik ogrevanja, kazalnik ventilatorja, kazalnik razvlaževanja, kazalnik hlajenja, kazalnik obračanja

Hitrost vetra

Kazalnik visoke hitrosti, kazalnik srednje hitrosti, kazalnik nizke hitrosti, kazalnik polne vode

ZRAČNI FILTER

Klimatska naprava je opremljena z rešetkastim filtrom, ki je namenjen odstranjevanju večjih prašnih delcev.

Rešetkasti filter je treba očistiti 2-krat tedensko. Zračni filter čistite z nevtralnim čistilnim sredstvom v mlačni vodi (40 °C), nato pa ga pustite, da se počasi posuši.

Za odstranitev in ponovno namestitev mrežnega sita.

OPOMBA!

• Klimatske naprave nikoli ne uporabljajte brez zračnega filtra.

E PRETOK ZRAKA

Neposredno premaknite zračnik, da prilagodite smer pretoka zraka v žaluzije.

F ODVAJANJE VODE

FUNKCIJA ALARMA POLNEGA NOTRANJEGA REZERVOARJA ZA VODO

Notranji rezervoar za vodo v klimatski napravi ima eno varnostno stikalo nivoja vode, ki nadzoruje nivo vode. Ko voda doseže pričakovano višino, se vklopi lučka polnega rezervoarja za vodo. (Če je vodna črpalka poškodovana, morate pri polnem rezervoarju za vodo odstraniti gumijasto blokado na dnu enote, tako da bo vsa voda odtekla ven.).

NEPRESTANO ODVAJANJE VODE

• Če načrtujete, da enote ne boste uporabljali dolgo časa, odstranite gumijasto blokado iz odprtine cevi za odvajanje na dnu enote in povežite cev za odvajanje vode s spodnjo pritrdilno sponko. Vsa voda v rezervoarju za vodo odteče ven na prosto.
• Vodo lahko odvedete, kot je opisano zgoraj, kadar enota deluje v načinu OGREVANJE.
• Če je vodna črpalka poškodovana, lahko uporabite neprestano odvajanje vode, ker se v tem stanju vodna črpalka ne aktivira. Enota lahko poleg tega deluje dobro.

Če je vodna črpalka poškodovana, se lahko uporabi odvajanje vode v presledkih. Ko se v tem stanju kazalna lučka polnega stanja vode vklopi, priključite cev za odvajanje na spodnjo pritrdilno sponko, nato pa bo vsa voda v rezervoarju za vodo odtekla ven na prosto. Enota lahko poleg tega deluje dobro.

G VZDRŽEVANJE

OPOZORILO!

Pred čiščenjem naprave ali filtra ali pred zamenjavo filtrov morate enoto izklopiti in iz omrežne vtičnice odstraniti električni vtič.

Ohišje očistite z mehko, vlažno krpo. Ne uporabljajte agresivnih kemikalij, bencina, detergentov ali drugih čistilnih raztopin. Za vzdrževanje filtrov glejte poglavje D, "Zračni filtri".

OPOMBA!

Klimatske naprave nikoli ne uporabljajte brez rešetkastega filtra.

H SKLADIŠČENJE

1. Izpraznite notranji vodni vsebnik.
2. Očistite in zamenjajte filter.
3. Enoto preklopite v način za kroženje zraka za 2 uri, da popolnoma odstranite vlago iz notranjosti.
4. Enoto zaščitite pred prahom in shranite na suhem mestu.

ODPRAVLJANJE TEŽAV

Težava Vzrok Rešitev
Po pritisku gumba ON/OFF se enota ne vklopi.	Lučka za napolnjenost z vodo utripa, rezervaor za vodo pa je poln.	Odlijte vodo iz rezervaorja za vodo
	Temperatura prostora je višja od nastavljene temperature. (Način električega ogre-vanja).	Ponastavite temperaturo
	Temperatura prostora je nižja od nastavljene temperature. (Način hlajenja)	Ponastavite temperaturo
Ni dovolj hladno.	Vrata ali okna niso zaphta.	Poskrbite, da bodo zaptra vsa vrata in okna
	V prostoru so tudi drugi viri toplote.	Če je možno, odstranite vire toplote
	Cev za izpušni zrak ni priključena ali je zamašena.	Cev za izpušni zrak ni priključite ali je odmašite
	Nastavitev temperature je previsoka.	Ponastavite temperaturo
	Zračni vchod je zamašen. Očistite zračni vchod
Hrup	Tla niso dovolj ravna ali vodoravna.	Enoto namestiti na ravna in vodoravna tla.
	Zvok nestaja pri pretoku hladilnegа sredstva po klimat-ski napravi.	To je normalno
Koda E0	Senzor temperature prostora je opdovedal.	Zamenjaje senzor temperature kondenzatorja
Koda E1	Senzor temperature konden-zatorja je opdovedal.	Zamenjaje senzor temperature kondenzatorja
Koda E2	Rezervaor za vodo je poln med hlajenjem.	Odstranite gumijasti zamašek in odlijte vodo.
Koda E3	Senzor temperature izparilni-ka je opdovedal.	Zamenjaje senzor tempera-ture izparilnika
Koda E4	Rezervaor za vodo je poln med ogrevanjem.	Izpraznite rezervaor za vodo

Klimatske naprave ne poskušajte nikoli popraviti ali razstaviti sami. Neprimerna popravila povzročijo izničenje garancije in lahko ogrozijo uporabnika.

ETIS d.o.o., trgovina in servis Vidmar

Tržaška cesta 333

1000 Ljubljana

tel: 01 / 200 - 7000, e-pošta: [e-mail]

GARANCIJSKI LIST

GARANCIJSKA IZJAVA:

V imenu proizvajalca servis garantira, da bo proizvod pravilno deloval, če ga boste uporabljali v skladu z njegovim namenom in navodili za uporabo. V kolikor je potrebno proizvod poslati pooblaščenemu serviserju ali uvozniku, vas prosimo, da priložite garancijski list, račun in kratek opis napake. Stroške prevoza do najbližjega servisa priznamo samo v primeru, ko je prevoz izvršen z javnim prevozom (pošta, vlak) in z dokazilom o plačilu. V primeru poškodbe proizvoda pri prevozu je rizik na kupčevi strani. Servis bo v garancijskem roku na svoje stroške poskrbel za odpravo okvare ali pomanjkljivosti na proizvodu, zaradi katere aparat ne deluje, če je bil proizvod uporabljan v skladu s prvo točko te izjave. V primeru, da aparat v garancijski dobi ne bo popravljen v 45 dneh od datuma dostave aparata v servisno enoto, bomo aparat na vašo zahtevo zamenjali z novim. Garancijski rok bo podaljšan za čas popravila. Za napake, ki nastanejo zaradi zunanjih vplivov (mehanske poškodbe ali izguba hladilnega sredstva po krivdi kupca ali tretje osebe, poseg v aparate brez našega pooblastila, nepravilna uporaba, malomarno ravnanje, prenapetosti v omrežju, zaradi izcedka iz baterije, višja sila ...), garancija ne velja. Ta garancija se tudi ne nanaša na dele podvržene obrabi in potrošni material (filtri, baterije, hladilno sredstvo ... itd). Garancijski zahtevki se sprejmejo le ob sočasni predložitvi potrjenega garancijskega lista in originalnega računa. Rok zagotovljenega servisiranja in nudenja rezervnih delov je najmanj 3 leta po izteku garancije.

Garancijski rok začne teči z dnem prodaje končnemu kupcu, kar dokažete s potrjenim garancijskim listom in originalnim računom podjetja, ki je proizvod prodalo.

Garancija velja na geografskem območju Republike Slovenije.

Ime in sedež podjetja, ki je proizvod prodalo:

Pečat podjetja:

Podpis prodajalca:

Datum prodaje:
