NT 221 Ap Te L - Sesalnik Kärcher - Brezplačna navodila za uporabo

NAVODILA ZA UPORABO NT 221 Ap Te L Kärcher

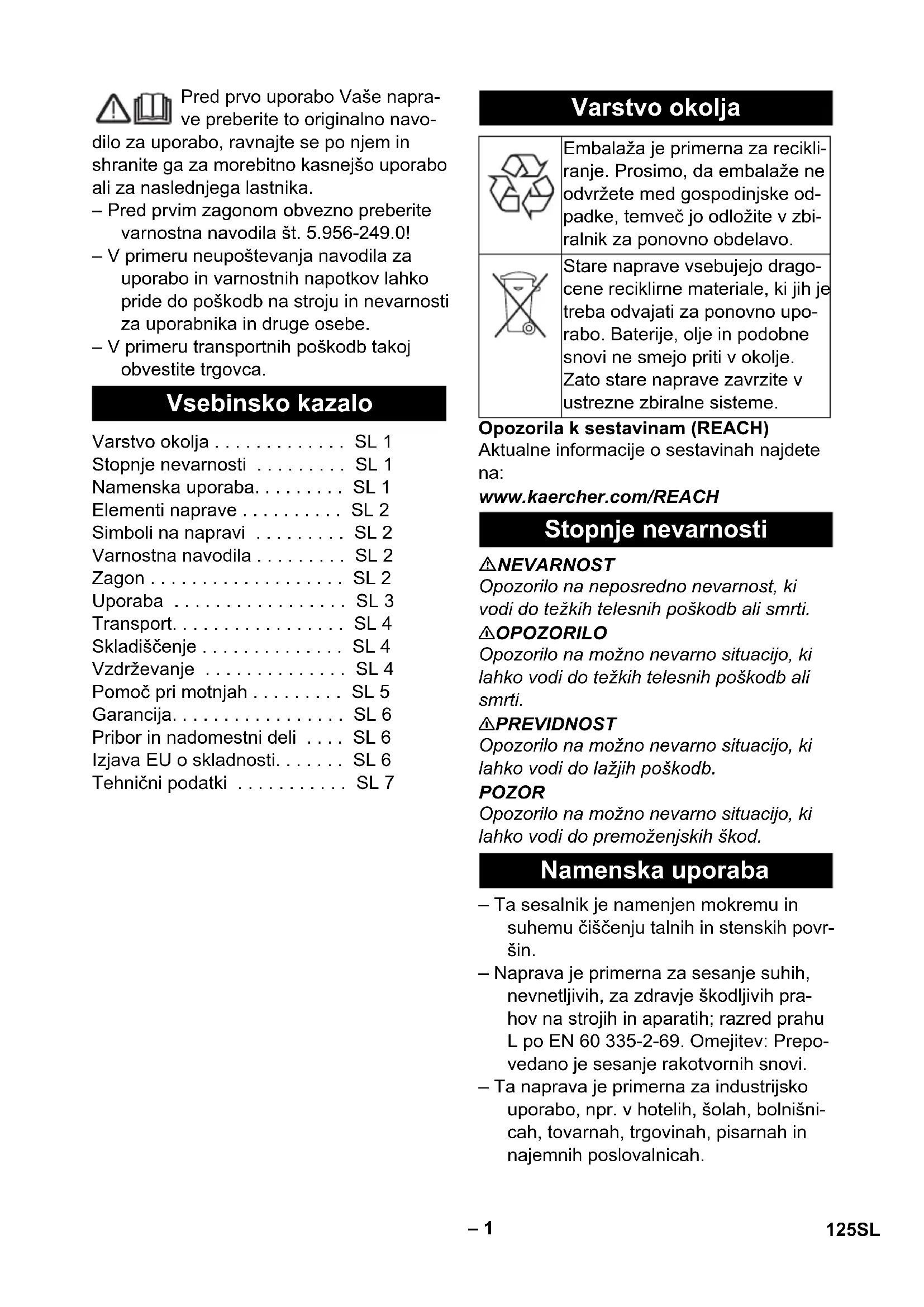

Ap Te L Č. dílu Délka kabelu EU 6.650-332.0 6 m 124 CS– 1 Pred prvo uporabo Vaše napra- ve preberite to originalno navo- dilo za uporabo, ravnajte se po njem in shranite ga za morebitno kasnejšo uporabo ali za naslednjega lastnika. – Pred prvim zagonom obvezno preberite varnostna navodila št. 5.956-249.0! – V primeru neupoštevanja navodila za uporabo in varnostnih napotkov lahko pride do poškodb na stroju in nevarnosti za uporabnika in druge osebe. – V primeru transportnih poškodb takoj obvestite trgovca. Opozorila k sestavinam (REACH) Aktualne informacije o sestavinah najdete na: www.kaercher.com/REACH NEVARNOST Opozorilo na neposredno nevarnost, ki vodi do težkih telesnih poškodb ali smrti. 몇 OPOZORILO Opozorilo na možno nevarno situacijo, ki lahko vodi do težkih telesnih poškodb ali smrti. 몇 PREVIDNOST Opozorilo na možno nevarno situacijo, ki lahko vodi do lažjih poškodb. POZOR Opozorilo na možno nevarno situacijo, ki lahko vodi do premoženjskih škod. – Ta sesalnik je namenjen mokremu in suhemu čiščenju talnih in stenskih povr- šin. – Naprava je primerna za sesanje suhih, nevnetljivih, za zdravje škodljivih pra- hov na strojih in aparatih; razred prahu L po EN 60 335-2-69. Omejitev: Prepo- vedano je sesanje rakotvornih snovi. – Ta naprava je primerna za industrijsko uporabo, npr. v hotelih, šolah, bolnišni- cah, tovarnah, trgovinah, pisarnah in najemnih poslovalnicah. Vsebinsko kazalo Varstvo okolja . . . . . . . . . . . . . SL 1 Stopnje nevarnosti . . . . . . . . . SL 1 Namenska uporaba. . . . . . . . . SL 1 Elementi naprave . . . . . . . . . . SL 2 Simboli na napravi . . . . . . . . . SL 2 Varnostna navodila . . . . . . . . . SL 2 Zagon . . . . . . . . . . . . . . . . . . . SL 2 Uporaba . . . . . . . . . . . . . . . . . SL 3 Transport. . . . . . . . . . . . . . . . . SL 4 Skladiščenje . . . . . . . . . . . . . . SL 4 Vzdrževanje . . . . . . . . . . . . . . SL 4 Pomoč pri motnjah . . . . . . . . . SL 5 Garancija. . . . . . . . . . . . . . . . . SL 6 Pribor in nadomestni deli . . . . SL 6 Izjava EU o skladnosti. . . . . . . SL 6 Tehnični podatki . . . . . . . . . . . SL 7 Varstvo okolja Embalaža je primerna za recikli- ranje. Prosimo, da embalaže ne odvržete med gospodinjske od- padke, temveč jo odložite v zbi- ralnik za ponovno obdelavo. Stare naprave vsebujejo drago- cene reciklirne materiale, ki jih je treba odvajati za ponovno upo- rabo. Baterije, olje in podobne snovi ne smejo priti v okolje. Zato stare naprave zavrzite v ustrezne zbiralne sisteme. Stopnje nevarnosti Namenska uporaba 125SL– 2 1 Nosilec za talno šobo 2 Gibka sesalna cev 3 Izstop zraka, delovni zrak 4 Sesalna glava 5 Blokiranje sesalne glave 6 Zbiralnik umazanije 7 Vrtljiva kolesca 8 Nosilna poglobitev 9 Vstop zraka, hladilni zrak motorja 10 Sesalni nastavek 11 Vtičnica (samo Ap Te L) 12 Šoba za pranje tal 13 Sesalna cev 14 Glavno stikalo 15 Tika za čiščenje filtra 16 Nosilni ročaj 17 Pritrdilno ušesce 18 Kavelj za gibko cev 19 Plovec 20 Koleno 21 Patronski filter (PES) 22 Pritrditvena matica 23 Držalo za sesalno cev 24 Omrežni kabel 25 Tipska tablica 26 Kljuka za kabel NEVARNOST – Če se odvajan zrak vrača v prostor, mora v prostoru obstajajti zadostna sto- pnja izmenjave zraka L. Za ohranjanje zahtevanih mejnih vrednosti sme vrnje- ni volumski tok znašati največ 50% vo- lumskega toka svežega zraka (prostor- ni volumen V

). Brez posebnih prezračevalnih ukrepov velja: L

– Aparat in snovi, za katere se uporablja, vključno z varnim postopkom odstranje- vanja vsrkanega materiala, sme upora- bljati le usposobljeno osebje. – Ta naprava vsebuje prah, ki je škodljiv za zdravje. Postopke praznjenja in vzdrževanja, vključno z odstranitvijo zbiralnika za prah, smejo izvajati le stro- kovnjaki, ki nosijo ustrezno zaščitno opremo. – Naprave ne uporabljajte brez popolne- ga filtrirnega sistema. – Upoštevati se morajo uporabni varno- stni predpisi za materiale, ki jih želite obdelati. 몇 OPOZORILO Pri sesanju mora biti vedno nameščen pa- tronski filter. 몇 OPOZORILO Ne sesajte brez filtrskega elementa, ker se v nasprotnem primeru lahko poškoduje se- salni motor in pride do ogrožanja zdravja zaradi povečanega izhajanja drobnega prahu. – Naprava je opremljena s flis filtrsko vrečko z zapiralno vezico, št. naročila 2.889-217.0 (5 kosov). Napotek: S to napravo je mogoče sesati vse vrste prahu do razreda prahu L. Napotek: Naprava je kot industrijski sesal- nik primerna za sesanje suhega, negorlji- vega prahu z mejnimi vrednostmi za delov- no mesto, večjimi ali enakimi 1 mg/m

Elementi naprave Simboli na napravi OPOZORILO: Ta naprava vsebuje vrste prahu, ki so zdravju nevarne. Praznjenje in vzdrževanje, vključno z odstranjevanjem vrečke za prah, smejo izvajati le strokovne osebe, ki nosijo ustrezno osebno zaščitno opremo. Ne vklopite, preden ni instaliran celoten filtrski sistem. Patronski filter (PES) Naroč. št. 2.889-219.0 Varnostna navodila Zagon Suho sesanje 126 SL– 3 – Pri sesanju drobnega prahu se lahko poleg tega zamenja flis filtrska vrečka. Slika Deblokirajte in snemite sesalno glavo. Nataknite flis filtrsko vrečko. Namestite sesalno glavo in jo blokirajte. NEVARNOST Pri mokrem sesanju se ne sme vsesavati zdravju škodljiv prah. Slika Odstranite ščetine. Vstavite gumijaste brisalce. Slika Deblokirajte in snemite sesalno glavo. Vrečko filtra iz flisa izvlecite za prirobni- co navzgor. Zapiralno vezico prepognite in flis filtr- sko vrečko tesno zaprite. Rabljeno flis filtrsko vrečko odvrzite v skladu z zakonskimi določili. Namestite sesalno glavo in jo blokirajte. – Pri sesanju mokre umazanije flis filtrsko vrečko vedno odstranite. – Pri sesanju mokre umazanije s šobo za čiščenje oblog (opcija) ali šobo za či- ščenje fug, oziroma ko se iz posode pretežno vsesava voda, je priporočljivo, da se tipke funkcije "Polavtomatično či- ščenje filtra" ne aktivira. – Po zaključku mokrega sesanja: Patron- ski filter očistite s pomočjo stikala za či- ščenje filtra. Posodo očistite z vlažno krpo in jo posušite. Slika Sesalna cev je opremljena s spojko. Priklju- čijo se lahko vsi deli pribora z nazivno širino 35 mm. Vtaknite omrežni vtič. Glavno stikalo nastavite na želeni pro- gram. Le pri napravah z vgrajeno vtičnico: NEVARNOST Nevarnost poškodbe in škode! Vtičnica je namenjena le za neposredno priključitev električnega orodja na sesalnik. Vsaka dru- ga raba vtičnice ni dovoljena. Omrežni vtič električnega orodja vtakni- te v sesalnik. Sesalnik je v načinu stanja pripravljeno- sti. Glavno stikalo nastavite na program 2. Opozorilo: Sesalnik se samodejno vklopi in izklopi z električnim orodjem. Opomba: sesalnik se zažene z zamikom do 0,5 sekunde in se izključi v roku 5 se- kund. Opozorilo: Za vrednosti priključne moči električnega orodja glejte tehnične podatke. Slika Z gibke sesalne cevi odstranite koleno. Odvijte spoj. Privijte gumijasto objemko. Slika Gumijasto objemko namestite na elek- trično orodje. Vstavljanje flis filtrske vrečke Mokro sesanje Vstavljanje gumijastih brisalcev Odstranjevanje flis filtrske vrečke Splošno Spoj Uporaba Glavno stikalo Naprava IZKLOP Naprava VKLOP Polavtomatsko čiščenje filtra: VKLOP Vtičnica: IZKLOP Naprava VKLOP Polavtomatsko čiščenje filtra: VKLOP Vtičnica: VKLOP Vklop naprave Delo z električnim orodjem 127SL– 4 Opomba: če stikalo za čiščenje filtra priti- snete vsakih 5–10 minut, se življenjska doba patronskega filtra poveča. Opozorilo: Vklop polavtomatskega čišče- nja filtra je možen le pri vklopljeni napravi. Stikalo za polavtomatsko čiščenje filtra pritisnite 5x. Nato se bo patronski filter očistil z zračnim curkom (pulzirajoči hrup). Power čiščenje (pri posebno močni umazanosti filtra): Z roko zaprite sesal- no cev oz. koleno in istočasno 5x priti- snite tipko polavtomatskega čiščenja fil- tra. 몇 PREVIDNOST Upoštevajte lokalne predpise za ravnanje z odpadno vodo. – Sesalni kanal je opremljen s plovcem. – Ko je v zbiralniku dosežen najvišji dopu- sten nivo umazane vode, se sesalni tok prekine. Izklopite napravo na glavnem stikalu. Tipko polavtomatskega čiščenja filtra 5x pritisnite. Izklopite napravo na glavnem stikalu. Izvlecite omrežni vtič. Izpraznite posodo. Napravo od znotraj in od zunaj posesaj- te in obrišite z vlažno krpo. Slika Sesalne cevi, gibko sesalno cev in omrežni kabel shranite v skladu s sliko. Napravo pospravite v suh prostor in jo zavarujte pred nepooblaščeno uporabo. 몇 PREVIDNOST Nevarnost poškodbe in škode! Pri transpor- tu upoštevajte težo naprave. Sesalno cev s talno šobo vzemite iz dr- žala. Napravo nosite tako, da jo primete za nosilni ročaj in sesalno cev. Pri transportu v vozilih napravo zavaruj- te proti zdrsu in prevrnitvi v skladu z vsakokratnimi veljavnimi smernicami. 몇 PREVIDNOST Nevarnost poškodbe in škode! Pri shranje- vanju upoštevajte težo naprave. Ta naprava se sme shraniti le v notranjih prostorih. NEVARNOST Pred vsemi deli na napravi, izklopite napra- vo in izvlecite omrežni vtič iz vtičnice. Stroji za odstranjevanje prahu so varnostne naprave za preprečevanje ali odsranjeva- nje nevarnosti v smislu BGV A1. – Za vzdrževanje s strani uporabnika se mora naprava razstaviti, očistiti in vzdr- ževati, kolikor je to izvedljivo, ne da se pri tem vzdrževalno osebje in druge osebe izpostavljajo nevarnosti. Ustre- zni previdnostni ukrepi vključujejo raz- strupitev pred razstavljanjem naprave. Poskrbite za lokalno filtrirano obvezno prezračevanje na mestu razstavljanja naprave, čiščenje vzdrževalne površine in ustrezno zaščito osebja. – Zunanjost naprave se mora razstrupiti s sesanjem in brisanjem, ali obdelati s te- snilnimi sredstvi preden se odstrani iz nevarnega območja. Vse dele naprave je treba šteti kot onesnažene, ko se jih odstrani iz nevarnega območja. Za pre- prečevanje širjenja prahu je potrebno podvzeti ustrezne ukrepe. – Pri izvajanju vzdrževalnih del in popravil je potrebno zavreči vse onesnažene predmete, ki jih ni mogoče zadovoljivo očistiti. Takšne predmete je treba od- straniti v neprepustnih vrečkah v skladu z veljavnimi predpisi za odstranjevanje tovrstnih odpadkov. Polavtomatsko čiščenje filtra Praznjenje zbiralnika umazanije Izklop stroja Po vsakem obratovanju Shranjevanje naprave Transport Skladiščenje Vzdrževanje 128 SL– 5 몇 OPOZORILO Varnostne naprave za preprečevanje ne- varnosti je treba redno vzdrževati. To po- meni, da mora proizvajalec ali usposoblje- na oseba najmanj enkrat letno preveriti, ali naprava brezhibno deluje z varnostno-teh- ničnega vidika, npr. tesnjenje naprave in poškodbe filtra. POZOR Nevarnost poškodb! Za čiščenje ne upora- bljajte negovalnih sredstev, ki vsebujejo si- likon. – Enostavna vzdrževalna in čistilna dela lahko izvedete sami. – Površinonaprave in notranjost posode je treba redno čistiti z vlažno krpo. NEVARNOST Nevarnost zaradi prahu, škodljivega za zdravje. Pri vzdrževalnih delih (npr. zame- njavi filtra) nosite zaščitno dihalno masko P2 ali oblačila višje kakovosti in za enkra- tno uporabo. Deblokirajte in snemite sesalno glavo. Sesalno glavo zasukajte za 180° in jo odložite. Izvijte pritrditvene matice. Odstranite patronski filter. Rabljeni patronski filter odstranite v skladu z zakonskimi določbami. Nataknite nov patronski filter. Vstavite pritrditveno matico in jo prite- gnite. Namestite sesalno glavo in jo blokirajte. Slika Deblokirajte in snemite sesalno glavo. Vrečko filtra iz flisa izvlecite za prirobni- co navzgor. Zapiralno vezico prepognite in flis filtr- sko vrečko tesno zaprite. Rabljeno flis filtrsko vrečko odvrzite v skladu z zakonskimi določili. Nataknite novo flis filtrsko vrečko. Namestite sesalno glavo in jo blokirajte. NEVARNOST Pred vsemi deli na napravi, izklopite napra- vo in izvlecite omrežni vtič iz vtičnice. Opozorilo: V primeru motnje (npr. zloma filtra) se mora naprava takoj izklopiti. Pred vnovičnim zagonom je treba motnjo odpra- viti. Preverite vtičnico in varovalko oskrbe z električnim tokom. Preverite omrežni kabel, omrežni vtič in po potrebi vtičnico naprave. Vklopite napravo. – Plovec zapira sesalni kanal. Zbiralnik umazanije izpraznite. Odstranite zamašitev iz sesalne šobe, sesalne cevi, sesalne gibke cevi ali pa- tronskega filtra. Zamenjajte napolnjeno flis filtrsko vreč- ko. Tipko polavtomatskega čiščenja filtra 5x pritisnite pri vklopljeni napravi. Zamenjajte patronski filter. Preverite pravilen položaj patronskega filtra. Zamenjajte patronski filter. Gibka sesalna cev ni priključena. Obvestite uporabniški servis. Obvestite uporabniški servis. Zamenjava patronskega filtra Menjava flis filtrske vrečke Pomoč pri motnjah Sesalna turbnina ne teče Sesalna turbina obratuje, vendar naprava ne sesa Sesalna moč upada Izstopanje prahu med sesanjem Polavtomatsko čiščenje filtra ne deluje Polavtomatsko čiščenje filtra se ne izklopi Polavtomatskega čiščenja filtra ni mogoče vklopiti 129SL– 6 Če motnje ni možno odpraviti, mora na- pravo pregledati uporabniški servis. V vsaki državi veljajo garancijski pogoji, ki jih določa naše prodajno predstavništvo. Morebitne motnje na napravi, ki so posledi- ca materialnih ali proizvodnih napak, v času garancije brezplačno odpravljamo. V pri- meru uveljavljanja garancije, se z original- nim računom obrnite na prodajalca oziroma najbližji uporabniški servis. Uporabljajte samo originalen pribor in origi- nalne nadomestne dele, ki zagotavljajo var- no in nemoteno delovanje naprave. Informacije o priboru in nadomestnih delih najdete na www.kaercher.com. S to izjavo potrjujemo, da spodaj omenjeni stroj zaradi svoje zasnove in načina izdela- ve ustreza temeljnim varnostnim in zdra- vstvenim zahtevam EU-standardov. Ta iz- java izgubi svojo veljavnost, če kdo napra- vo spremeni brez našega soglasja. 5.967-581 Podpisniki ravnajo po navodilih in s poobla- stilom uprave. Pooblaščena oseba za dokumentacijo: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2018/10/01 Uporabniški servis Garancija Pribor in nadomestni deli Izjava EU o skladnosti Proizvod: Sesalnik za mokro in suho sesanje Tip: 1.378-xxx Zadevne direktive EU: 2006/42/ES (+2009/127/ES) 2014/30/EU 2011/65/ЕU Uporabljeni usklajeni standardi: EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 2015 EN 60335–1 EN 60335–2–69 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 62233: 2008 EN 50581 Uporabni nacionalni standardi:

/h 130 130 Podtlak (max.) kPa (mbar) 19,0 (190) 19,0 (190) Vrednost priključne moči električnega orodja W -- 100–2100 Vrsta zaščite -- IPX4 IPX4 Razred zaščite II -- -- -- I Premer sesalne gibke cevi mm 35 35 Dolžina gibke sesalne cevi m 1,9 1,9 Dolžina x širina x višina mm 380 x 370 x 480 380 x 370 x 480 Tipična delovna teža kg 5,7 6,1 Ugotovljene vrednosti v skladu z EN 60335-2-69 Nivo hrupa L
