NAVODILA ZA UPORABO LMO 3646 Battery Set Kärcher

• Hmotnost (bez akumulátorového bloku) kg 19,8142 Slovenščina EU prohlášení o shodě Prohlašujeme tímto, že níže uvedený stroj na základě svého provedení a druhu konstrukce, jakož i v provedení námi uváděném na trh, vyhovuje příslušným základním bezpečnostním a zdravotním požadavkům podle směrnic EU. V případě provedení námi neschválené změny stroje ztrácí toto prohlášení svoji platnost. Výrobek: Akumulátorová travní sekačka Typ: LMO 36-46 Battery 1.444-4xx.0 Příslušné směrnice EU 2000/14/ES (+2005/88/ES) 2014/30/EU 2006/42/ES (+2009/127/ES) 2011/65/EU Aplikované harmonizované normy EN 50581: 2012 EN 55014-1: 2017 EN 55014-2: 2015 EN 60335-1:2012+A11:2014+A13:2017 EN 60335-2-77:2010 EN 62233: 2008 Použitý postup posouzení shody 2000/14/ES a změny podle 2005/88/ES Příloha VI Hladina akustického výkonu dB(A) Naměřeno: 88,9 Zaručeno: 92 Jméno a adresu daného oznámeného subjektu Société Nationale de Certification et d’Homologation 2a. Kalchesbruck L-1852 Luxembourg Identifikační č. 0499 Níže podepsaní jednají z pověření a se zplnomocněním představenstva společnosti. Zmocněnec pro dokumentaci: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Německo) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2018/11/01 Kazalo Varnostna navodila Pred prvo uporabo na- prave preberite ta var- nostna navodila, izvirna navodila za uporabo, varnostna navodila, priložena paketu aku- mulatorskih baterij, in priložena izvirna navodila za uporabo pa- keta akumulatorskih baterij/ standardnega polnilnika. Ta na- vodila vedno upoštevajte. Knjiži- ce shranite za kasnejšo uporabo ali za naslednjega uporabnika. Poleg napotkov v navodilih za uporabo upoštevajte tudi splo- šne zakonske predpise o var- nosti in preprečevanju nesreč. Stopnje nevarnosti NEVARNOST ● Označuje neposredno nevar- nost, ki lahko povzroči težke telesne poškodbe ali smrt. 몇 OPOZORILO ● Označuje potencialno nevarno situacijo, ki lahko povzroči tež- ke telesne poškodbe ali smrt. Chairman of the Board of ManagementDirector Regulatory Affairs & Certification H. Jenner S. Reiser Varnostna navodila p. 142
• Namenska uporaba p. 146
• Varovanje okolja p. 146
• Pribor in nadomestni deli p. 146
• Obseg dobave p. 147
• Varnostne naprave p. 147
• Opis naprave p. 147
• Zagon p. 147
• Obratovanje p. 148
• Transport p. 148
• Shranjevanje p. 148
• Nega in vzdrževanje p. 149
• Pomoč pri motnjah p. 149
• Tehnični podatki p. 149
• Garancija p. 149

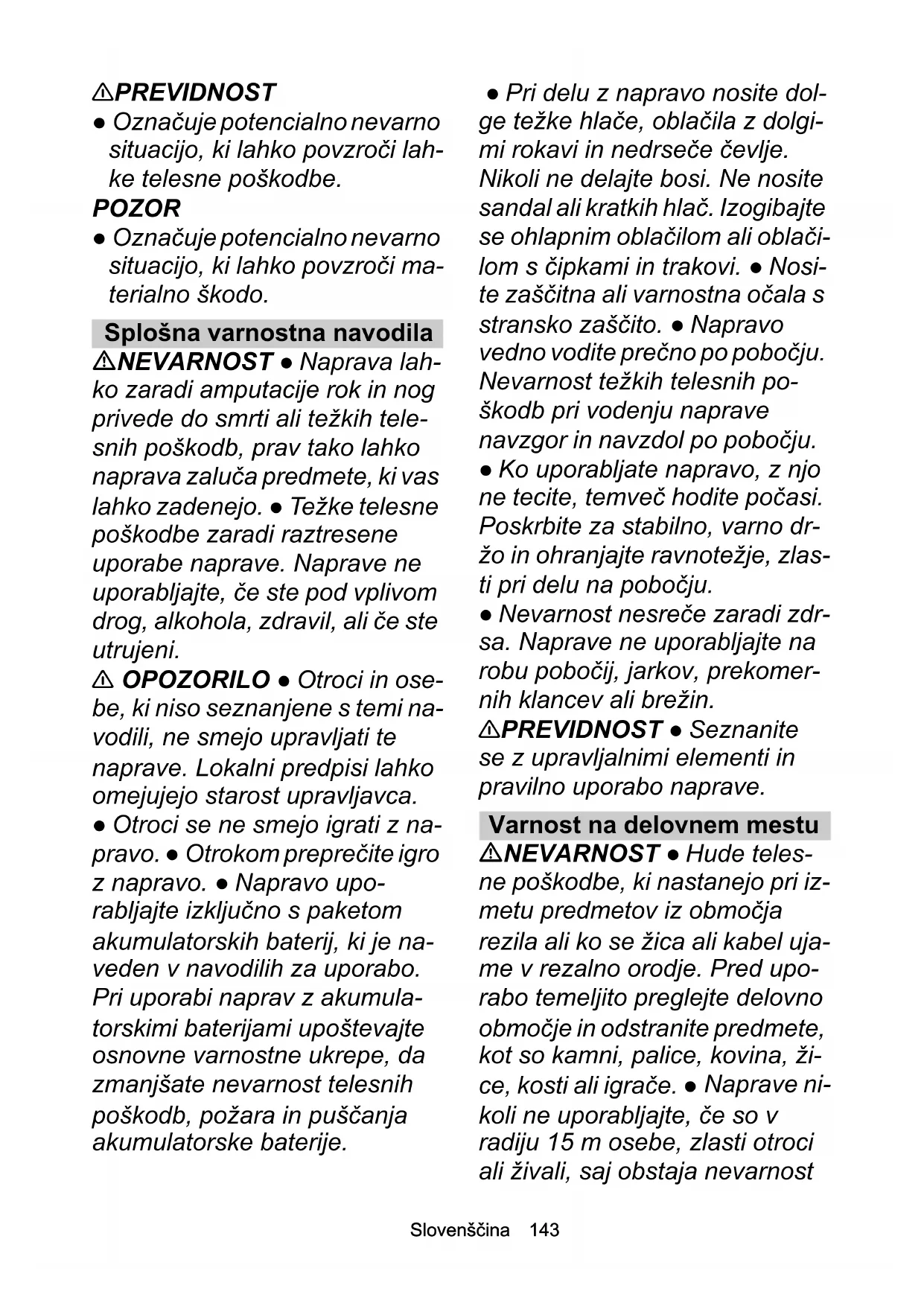

• Izjava EU o skladnosti Slovenščina 143 몇 PREVIDNOST ● Označuje potencialno nevarno situacijo, ki lahko povzroči lah- ke telesne poškodbe. POZOR ● Označuje potencialno nevarno situacijo, ki lahko povzroči ma- terialno škodo. Splošna varnostna navodila NEVARNOST ● Naprava lah- ko zaradi amputacije rok in nog privede do smrti ali težkih tele- snih poškodb, prav tako lahko naprava zaluča predmete, ki vas lahko zadenejo. ● Težke telesne poškodbe zaradi raztresene uporabe naprave. Naprave ne uporabljajte, če ste pod vplivom drog, alkohola, zdravil, ali če ste utrujeni. 몇 OPOZORILO ● Otroci in ose- be, ki niso seznanjene s temi na- vodili, ne smejo upravljati te naprave. Lokalni predpisi lahko omejujejo starost upravljavca. ● Otroci se ne smejo igrati z na- pravo. ● Otrokom preprečite igro z napravo. ● Napravo upo- rabljajte izključno s paketom akumulatorskih baterij, ki je na- veden v navodilih za uporabo. Pri uporabi naprav z akumula- torskimi baterijami upoštevajte osnovne varnostne ukrepe, da zmanjšate nevarnost telesnih poškodb, požara in puščanja akumulatorske baterije. ● Pri delu z napravo nosite dol- ge težke hlače, oblačila z dolgi- mi rokavi in nedrseče čevlje. Nikoli ne delajte bosi. Ne nosite sandal ali kratkih hlač. Izogibajte se ohlapnim oblačilom ali oblači- lom s čipkami in trakovi. ● Nosi- te zaščitna ali varnostna očala s stransko zaščito. ● Napravo vedno vodite prečno po pobočju. Nevarnost težkih telesnih po- škodb pri vodenju naprave navzgor in navzdol po pobočju. ● Ko uporabljate napravo, z njo ne tecite, temveč hodite počasi. Poskrbite za stabilno, varno dr- žo in ohranjajte ravnotežje, zlas- ti pri delu na pobočju. ● Nevarnost nesreče zaradi zdr- sa. Naprave ne uporabljajte na robu pobočij, jarkov, prekomer- nih klancev ali brežin. 몇 PREVIDNOST ● Seznanite se z upravljalnimi elementi in pravilno uporabo naprave. Varnost na delovnem mestu NEVARNOST ● Hude teles- ne poškodbe, ki nastanejo pri iz- metu predmetov iz območja rezila ali ko se žica ali kabel uja- me v rezalno orodje. Pred upo- rabo temeljito preglejte delovno območje in odstranite predmete, kot so kamni, palice, kovina, ži- ce, kosti ali igrače. ●  Naprave ni- koli ne uporabljajte, če so v radiju 15 m osebe, zlasti otroci ali živali, saj obstaja nevarnost144 Slovenščina izmeta predmetov iz območja rezila. ● Nevarnost eksplozije. Naprava ustvarja iskre, ki lahko vnamejo prah ali hlape. Naprave ne uporabljajte v potencialno ek- splozivnem okolju, v katerem so gorljive tekočine, plini ali prah. ● Resne nesreče z otroci. Otro- ke lahko naprava ali dejavnost, ki se z njo izvaja, privlači. Bodite pozorni na otroke, ni nujno, da so še vedno tam, kjer se jih na- zadnje videli. 몇 OPOZORILO ● Naprave ne uporabljajte, ko je trava mokra, ali ko dežuje. ● Naprave ne upo- rabljajte, če obstaja nevarnost nevihte s strelami. ● Kosite ved- no pri dnevni svetlobi ali z dobro umetno razsvetljavo. ● Otroci naj ne bodo v bližini območja košnje in naj bodo pod nadzo- rom odrasle osebe, ki ni uprav- ljavec; bodite pozorni in izklopite napravo, ko otrok vstopi v obmo- čje košnje. ● Bodite previdni, ko se približujete slepim kotom, grmovju, drevesom ali predme- tom, ki bi lahko vplivali na vaš vid. POZOR ● Upravljavec naprave je odgovoren za nezgode, v ka- terih so udeležene druge osebe ali njihova lastnina. Varno upravljanje NEVARNOST ● Pred vsako uporabo naprave se prepričajte, da rezilo, sornik rezila in enota rezila niso obrabljeni ali poško- dovani. ●  Stikala za vklop/izklop nikoli ne zaklenite v položaj VKLOPLJENO, saj je to zelo ne- varno. ● Napravo potiskajte vzvratno le takrat, ko je to res nujno potrebno. Če morate na- pravo potegniti stran od stene ali ovire, najprej poglejte navzdol in se prepričajte, da se ne morete spotakniti ali z napravo zapeljati preko nog. ● Nevarnost, da pri- dete v stik z izpostavljenim rezi- lom ali da vas zadenejo predmeti, ki jih zaluča naprava. Ko motor zaganjate ali medtem, ko motor teče, naprave ne nagi- bajte. Če je nagib nujno potre- ben, npr. za lažji zagon dvignite sprednjo stran naprave za 5 cm. V ta namen ročaj previdno poti- snite navzdol. Pred začetkom košnje morate napravo premak- niti v normalen način delovanja (tj. vsa štiri kolesa morajo biti na tleh). ● Rezila, ki pridejo v stik z električno prevodnim kablom, lahko spravijo proste kovinske dele naprave pod napetost in povzročijo električni udar. 몇 OPOZORILO ● Rezila napra- ve so ostra. Pri montiranju, me- njavi, čiščenju ali nameščanju vijakov nosite močne zaščitne rokavice in ravnajte previdno.Slovenščina 145 ● Obrabljene ali poškodovane dele zamenjajte v kompletih, da ohranite ravnovesje. ● Prepri- čajte se, da je naprava v varnem stanju, tako da v rednih časov- nih presledkih preverjate, ali so vijaki, matice in sorniki tesno pri- viti. ● Pred uporabo naprave za- menjajte obrabljene ali poškodovane dele. ● Naprave nikoli ne uporabljajte, če se sti- kalo za vklop/izklop na ročaju ne vklopi ali izklopi pravilno. ● Na- prave ne uporabljajte s silo. ● Ko napravo transportirate do ali iz območja košnje zaustavite mo- tor, da ustavite rezilo. Pri preč- kanju podlage, ki ni trava, napravo nagnite. ● Preden preč- kate gramozne površine, rezilo ustavite. ● Nikoli ne uporabljajte naprave z okvarjenimi varno- stnimi napravami ali brez varno- stnih naprav, kot npr. deflektorji in/ali lovilec trave. ● Pazite, da roke in noge ne bodo v bližini ali pod vrtljivimi deli. Vklopite motor v skladu z navodili. ● Naprave nikoli ne dvigajte ali prenašajte, ko motor deluje. ● Neenakome- ren teren pomeni povečano tve- ganje zdrsa in nesreč. Izogibajte se luknjam, brazdam, neenako- mernemu terenu, kamenju ali drugim skritim predmetom. ● Napravo zaženite šele, ko ste na varnem območju za ročajem. Vsa štiri kolesa morajo biti na tleh. Odprtina za izmet trave ne sme biti izpostavljena, ampak mora biti zaščitena s košaro za travo ali pokrovom odprtine za izmet. Roke in noge vseh oseb mo- rajo biti daleč od rezalnega ohišja. ● Izklopite motor in odstranite varnostni ključ. Prepričajte se, da so vsi gibljivi deli popolnoma ustavljeni: Vsakič, ko napravo pustite brez nadzora, tudi pri odstra- njevanju kosov trave. Preden odstranite zamašitev ali očistite odprtino za izmet. Pred preverjanjem, čiščenjem ali delom na napravi. Po tem, ko povozite tuj pred- met. Najprej preverite, ali je naprava poškodovana in jo pred ponovnim zagonom popravite. Preden odstranite košaro za travo ali odprete pokrov izme- ta za travo. Če naprava začne nenormal- no vibrirati. Na napravi takoj preverite: – Ali obstajajo razrahljani deli. Razrahljane vijake po potre- bi privijte. – Ali obstajajo poškodbe, zlas- ti na rezilu. Poškodovane dele popravite oz. zamenjaj- te.146 Slovenščina 몇 PREVIDNOST ● Redno pre- verjajte košaro za travo glede obrabe. POZOR ● Pazite, da se krmilni kabel motorja montažo ali zlaga- njem ročaja nikoli ne stisne ali kako drugače poškoduje. Preostala tveganja 몇 OPOZORILO ● Tudi če se naprava uporablja, kot je predpisano, ostanejo ne- katera preostala tveganja. Pri uporabi naprave se lahko poja- vijo naslednje nevarnosti: Vibracije lahko povzročijo po- škodbe. Za vsako delo upo- rabljajte pravo orodje, uporabljajte predvidene roča- je in omejite delovni čas in iz- postavljenost. Hrup lahko povzroči okvaro sluha. Nosite zaščito za ušesa in omejite obremenitev. Poškodbe zaradi stika z rezili. Poškodbe zaradi zalučanih predmetov. Zmanjšanje tveganja 몇 PREVIDNOST ● Daljša uporaba naprave lahko povzroči motnje prekrvavitve rok zaradi vibracij. Splošno ve- ljavnega trajanja uporabe ni mogoče določiti, saj nanj vpliva več dejavnikov: Osebno nagnjenje k slabi pre- krvavitvi (pogosto hladni prsti, mravljinci v prstih). Nizka temperatura okolice. Nosite tople rokavice za zašči- to rok. Ovirana prekrvavitev zaradi močnega držanja. Neprekinjena uporaba je bolj škodljiva kot uporaba s pre- mori. Če se pri redni dolgotrajni upo- rabi vedno znova pojavljajo simptomi, kot so mravljinci v prstih in hladni prsti, poiščite zdravniško pomoč. Namenska uporaba NEVARNOST Nenamenska uporaba Smrtna nevarnost zaradi ureznin Napravo uporabljajte samo v skladu z namenom upora- be. Akumulatorska kosilnica je namenjena izključno za zasebno uporabo. Naprava je namenjena samo za uporabo na pros- tem. Naprava je namenjena košnji trave pred hišo. Naprava je namenjena ročnemu potiskanju ali upo- rabljanju s funkcijo Power Assist. Naprave ni dovo- ljeno vleči. Na napravi ni dovoljeno sedeti. Vsaka druga uporaba je nedovoljena. Uporabnik je od- govoren za škodo, nastalo zaradi nenamenske upora- be. Varovanje okolja Materiali embalaže se lahko reciklirajo. Embalažo odstranite na okolju varen način. Električne in elektronske naprave vsebujejo dra- gocene materiale z možnostjo recikliranja, pogos- to pa tudi sestavne dele, kot so baterije, akumulatorske baterije ali olja, ki lahko pri napač- ni uporabi ali napačnem odstranjevanju škodujejo zdravju ljudi in okolju. Navedeni sestavni deli so kljub te- mu potrebni za pravilno delovanje naprave. Naprave, označene s tem simbolom, ne smete odvreči med go- spodinjske odpadke. Napotki o sestavinah (REACH) Aktualne informacije najdete na spletnem naslovu: www.kaercher.com/REACH Pribor in nadomestni deli Uporabljajte samo originalni pribor in originalne nado- mestne dele, ki zagotavljajo varno in nemoteno delova- nje naprave. Informacije o priboru in nadomestnih delih najdete na spletnem naslovu www.kaercher.com.Slovenščina 147 Obseg dobave Obseg dobave je upodobljen na embalaži. Pri odstra- njevanju embalaže preverite, ali je vsebina popolna. Če manjka pribor ali če so med transportom nastale po- škodbe, obvestite prodajalca. Varnostne naprave Simboli na napravi Zaščita pred preobremenitvijo Naprava je opremljena z zaščito pred preobremenitvijo. Če je zaznana preobremenitev, se naprava samodejno izklopi. Opis naprave V teh navodilih za uporabo je opisana vsa možna opre- ma. Odvisno od modela se obsegi dobave razlikujejo (glejte pakiranje). Glejte slike na strani s slikami. Slika A 1 Sprednje kolo 2 Ročica za nastavitev višine košnje 3 Loputa akumulatorske baterije 4 Tipska ploščica 5 Element za sprostitev paketa akumulatorskih baterij 6 Teleskopski ročaj 7 Prikaz napolnjenosti košare za travo 8 Lok za Push Assist 9 Tipka za zagon 10 Stikalo za vklop/izklop 11 Krmilni kabel motorja 12 Zapora ročaja 13 Košara za travo 14 Pripomoček za hitro zaklepanje 15 Zadnje kolo 16 Nastavek za mulčenje 17 *Polnilnik 18 *Paket akumulatorskih baterij 19 Varnostni ključ p. 150

• opcijsko Paket akumulatorskih baterij Napravo je možno uporabljati 36V Kärcher Battery Power s kompletom akumulatorskih baterij. Zagon Nastavljanje ročaja

1. Zložite teleskopski ročaj tako, da se slišno zaskoči.

2. Sprostite zapore ročaja.

4. Zapahnite zapore ročaja.

Napotek Naprava deluje samo, kadar je teleskopski ročaj v celoti izvlečen in so zapore ročaja zapahnjene.

5. Po potrebi nastavite kot naklona ročaja.

3. Vstavite varnostni ključ.

4. Zaprite loputo predela za akumulatorske baterije.

Pazite na to, da se loputa predela za akumulatorske baterije zaskoči. Upoštevajte vsa opozorila in varnostna navo- dila. Pred uporabo izdelka preberite in razu- mite vsa navodila. Bodite pozorni na zalučane ali leteče objek- te. Vsi gledalci, zlasti otroci in hišni ljubljenčki, naj bo vsaj 15 m oddaljeni od delovnega ob- močja. Pazite na ostra rezila. Rezila se po izklopu motorja še nekaj časa vrtijo. Pred vzdrževanjem odstranite varnostni ključ. Med delom nosite primerno zaščito za oči in ušesa. Nikoli ne delajte na strmih pobočjih. Naprave ne izpostavljajte dežju ali vlagi.148 Slovenščina Obratovanje Splošna navodila za ravnanje s kosilnico Življenjska doba akumulatorske baterije je odvisna od več dejavnikov: Od stanja, dolžine in gostote trave. Od nastavljene višine košnje. Največja pokošena površina, odvisna od stanja trave, s paketom akumulatorskih baterij 5 Ah: prib. 650 m

(glejte poglavje Zagon).

2. Z ročico za nastavitev višine košnje, nastavite višino

košnje. Slika I Višina košnje je odvisna od stanja, dolžine in gosto- te trave (glejte poglavje Splošna navodila za ravna- nje s kosilnico). Slika J

pustite pritisnjeno. Ko uporabljate košaro za travo, jo redno praznite, sicer se lahko gred za izmet zamaši s pokošeno travo (glejte poglavje Praznjenje košare za travo). Funkcija Push Assist S funkcijo Push Assist se aktivira samostojna vožnja naprave. Napotek Funkcijo Push Assist uporabljajte samo na ravnih povr- šinah. Napravo morate na strminah ali neravnem terenu potiskati, saj obstaja možnost, da kolesa začnejo drseti. Stikalo za vklop/izklop je pritisnjeno.

Slika M Funkcija Push Assist se deaktivira. Naprava se pelje naprej, vendar jo mora upravljavec pri tem potiskati. Košenje robnega območja Z napravo lahko kosite tudi robno območje, npr. kosite ob steni.

1. Potisnite kosilnico tesno ob steno.

Slika N Bočna vleka zagotavlja, da se trava potegne v rezalno območje. Slika O Konec obratovanja

2. Odstranite varnostni ključ.

Pri odstranjevanju košare za travo poskrbite, da kr- milni kabel motorja ostane v držalu za kabel.

4. Odstranite varnostni ključ (glejte poglavje Odstra-

in prevrnitvi. Shranjevanje Preden shranite napravo, jo vedno očistite (glejte pog- lavje Čiščenje naprave).

1. Odstranite varnostni ključ.

3. Sprostite zapore ročaja.

5. Zapahnite zapore ročaja.

6. Sprostite pripomoček za hitro zaklepanje in zložite

Slika USlovenščina 149

8. Napravo hranite na suhem in dobro prezračenem

mestu. Preprečite stik s korozivnimi snovmi, kot so vrtne kemikalije in sol za odmrzovanje. Naprave ne hranite na prostem. Nega in vzdrževanje 몇 OPOZORILO Ostro rezilo Ureznine Pri nagibanju ali dvigovanju naprave bodite previdni. Preprečite stik delov telesa z rezilom. Čiščenje naprave

1. Odstranite varnostni ključ.

3. Po vsaki uporabi očistite površino naprave z mehko,

suho krpo ali krtačo. Slika V Pred daljšim skladiščenjem očistite rezila.

Slika X Odstranitev zamašitve 몇 OPOZORILO Odstranjevanje zamašitev Ureznine zaradi ostrega rezila ali predmetov z ostrimi robovi Ko preverjate ali odstranjujete zamašitev, nosite zašči- tne rokavice.

2. Odstranite varnostni ključ.

odstranite zamašitev.

1. Odstranite varnostni ključ.

3. Očistite spodnji del naprave (glejte poglavje Čišče-

Slika AB Pomoč pri motnjah Motnje imajo pogosto enostaven vzrok, ki ga lahko odpravite sami s pomočjo naslednjega seznama. V pri- meru dvoma ali pri motnjah, ki niso navedene tukaj, sto- pite v stik s pooblaščeno servisno službo. Naprava se izklopi Sprožila se je zaščita pred preobremenitvijo naprave.

Sprožila se je zaščita pred pregrevanjem paketa aku- mulatorskih baterij.

1. Počakajte, da se temperatura paketa akumulator-

skih baterij nahaja v normalnem območju.
