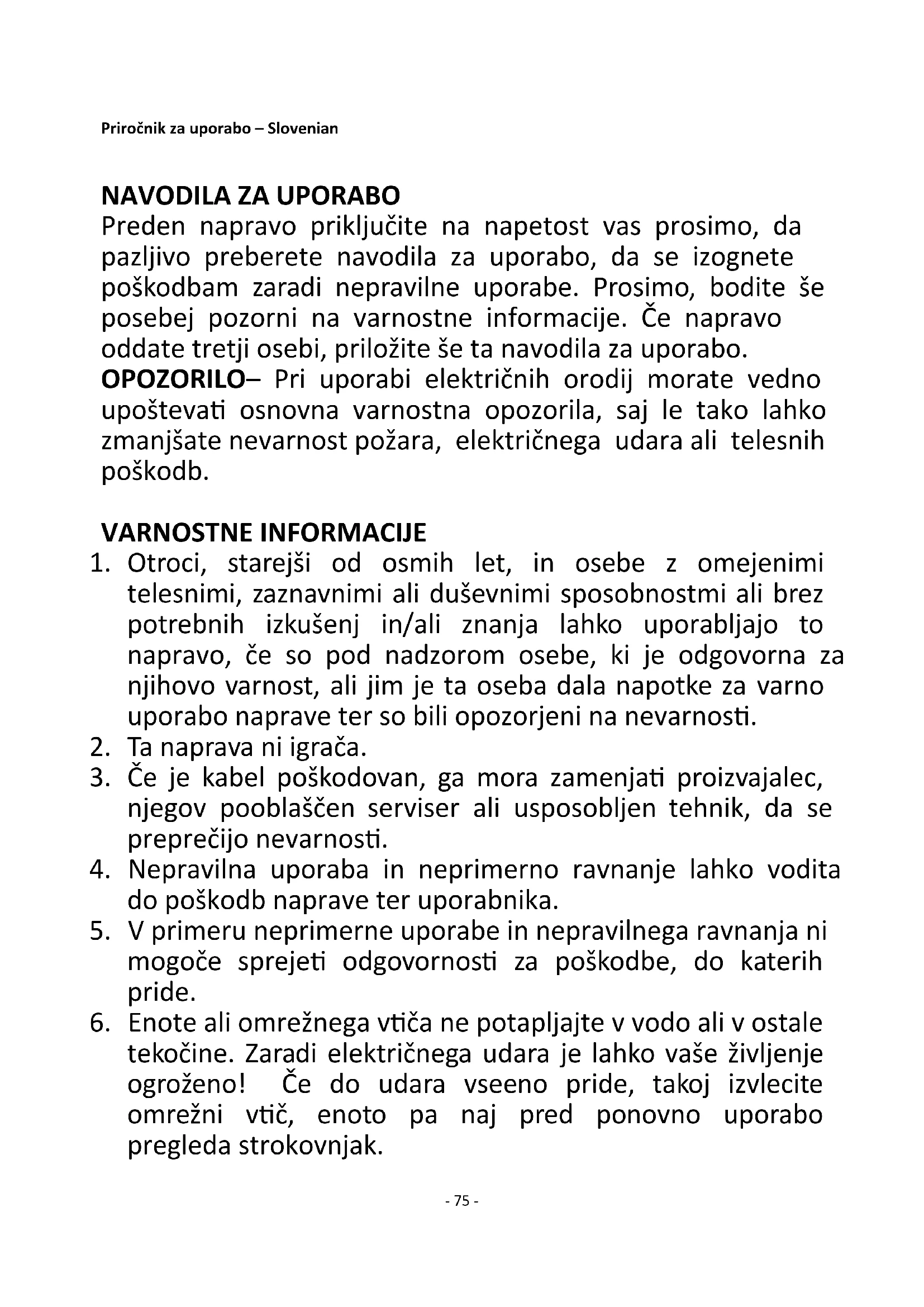

NAVODILA ZA UPORABO TFN11149 Emerio

Preden napravo priključite na napetost vas prosimo, da pazljivo preberete navodila za uporabo, da se izognete poškodbam zaradi nepravilne uporabe. Prosimo, bodite še posebej pozorni na varnostne informacije. Če napravo oddate tretji osebi, priložite še ta navodila za uporabo.

OPOZORILO– Pri uporabi električnih orodij morate vedno upoštevati osnovna varnostna opozorila, saj le tako lahko zmanjšate nevarnost požara, električnega udara ali telesnih poškodb.

VARNOSTNE INFORMACIJE

1. Otroci, starejši od osmih let, in osebe z omejenimi telesnimi, zaznavnimi ali duševnimi sposobnostmi ali brez potrebnih izkušenj in/ali znanja lahko uporabljajo to napravo, če so pod nadzorom osebe, ki je odgovorna za njihovo varnost, ali jim je ta oseba dala napotke za varno uporabo naprave ter so bili opozorjeni na nevarnosti.
2. Ta naprava ni igrača.
3. Če je kabel poškodovan, ga mora zamenjati proizvajalec, njegov pooblaščen serviser ali usposobljen tehnik, da se preprečijo nevarnosti.
4. Nepravilna uporaba in neprimerno ravnanje lahko vodita do poškodb naprave ter uporabnika.
5. V primeru neprimerne uporabe in nepravilnega ravnanja ni mogoče sprejeti odgovornosti za poškodbe, do katerih pride.

6. Enote ali omrežnega vtiča ne potapljajte v vodo ali v ostale tekočine. Zaradi električnega udara je lahko vaše življenje ogroženo! Če do udara vseeno pride, takoj izvlecite omrežni vtič, enoto pa naj pred ponovno uporabo pregleda strokovnjak.

7. Naprave ne uporabljajte, če sta omrežni vtič ali kabel poškodovana, če je naprava padla na tla ali je kakorkoli drugače poškodovana. V takšnih primerih odnesite napravo v pregled in popravilo strokovnjaku.

8. Vtiča nikoli ne odstranite iz vtičnice z mokrimi rokami in tako, da ga povlečete za kabel.
9. Napajalni kabel ne sme viseti preko ostrih robov in ne sme biti ujet.
10. Napravo shranjujte proč od mokrote in jo zaščitite pred pljuski tekočine.
11. Napravohranite proč od vročih predmetov (npr. vročih plošč) in odprtega ognja.
12. Napravo in kabel hranite izven dosega otrok, mlajših od 8 let.
13. Napravo postavite na ravno in suho površino, ki je odporna na vročino.
14. Napravemed uporabo nikoli ne pustite brez nadzora.
15. Naprave ne shranjujte in ne uporabljajte na odprtem.
16. Skozi zaščitno mrežo ventilatorja ne vtikajte prstov in ostalih predmetov, ko je ventilator vključen.
17. Izdelka ne uporabljajte brez nameščenih zaščitnih mrež, saj bi lahko prišlo do hudih poškodb.
18. Pred uporabo je potrebno napravo pravilno sestaviti.
19. Bodite previdni z dolgimi lasmi! Zaradi turbulence se lahko ujamejo v ventilator.
20. Tok zraka naj ne bo dolgo časa usmerjen v ljudi.

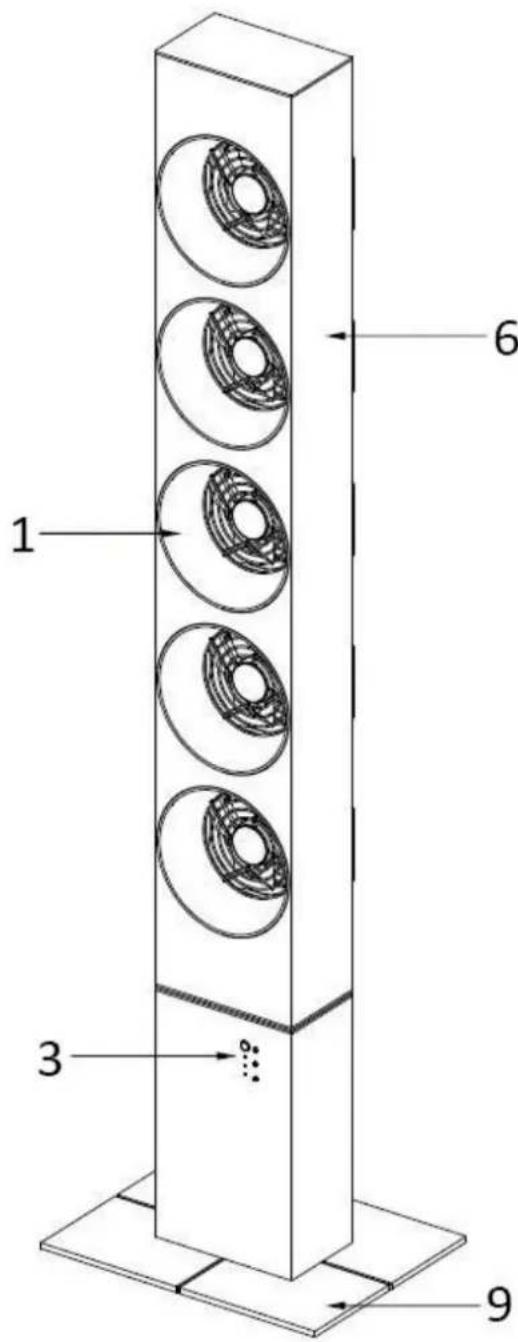

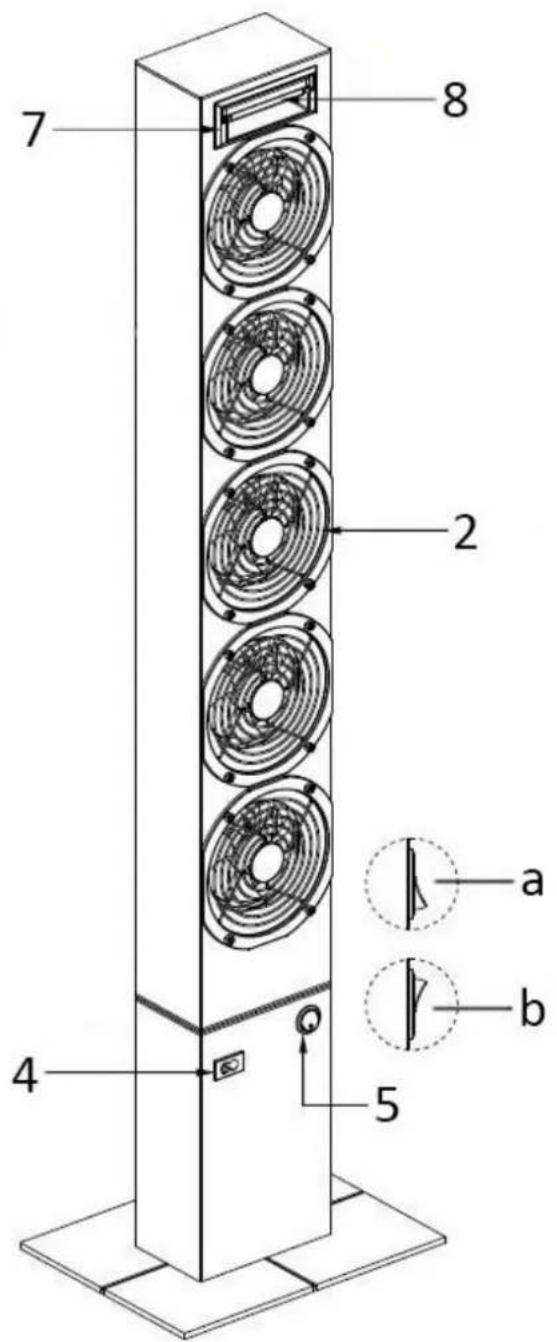

OPIS DELOV

1 3 6 9

7 8 2 4 5 a b

1. Odprtina za izhod zraka
2. Odprtina za vstop zraka
3. Nadzorna plošča
4. Vtičnica za napajalni kabel

5. Stikalo za vklop

6. Del, ki niha

7. Ročaj
8. Daljinski upravljalnik
9. Podnožje

Opomba:

Stikalo za vklop ima dve možnosti: a = IZKLOP, b = VKLOP. Ko je stikalo za vklop vklopljeno, lučka stanja na stikalu sveti.

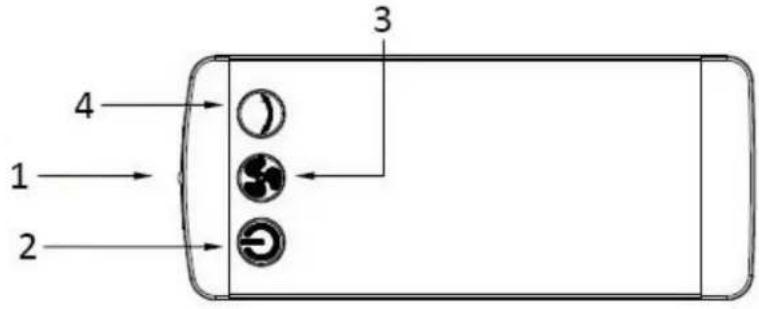

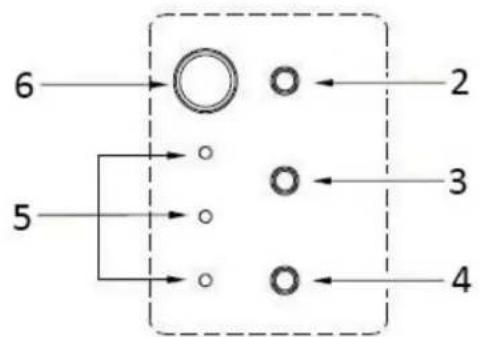

ILUSTRACIJA DALJINSKEGA UPRAVLJALNIKA IN NADZORNE PLOŠČE

1 2 3 4

1. Nadzorno tipalo
2. Gumb za VKLOP/IZKLOP

3. Gumb za izbiro hitrosti

4. Gumb za nastavitev nihanja

5. Lučka stanja hitrosti
6. Sprejemnik signala

SESTAVLJANJE PODNOŽJA

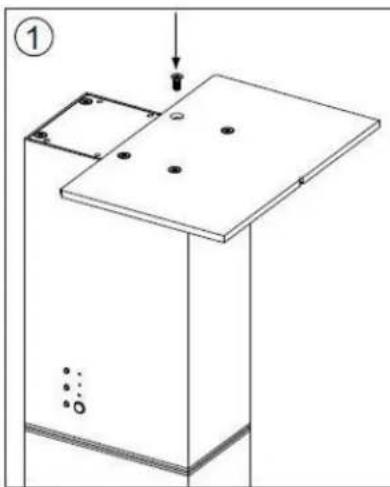

① Napravo postavite tako, da bo zgornji del spodaj. Polovico podnožja namestite na dno. Štiri luknje poravnajte ter polovico podnožja fiksirajte s štirimi vijaki.
② Drugo polovico podnožja namestite poleg fiksirane polovice. Poravnajte luknje ter s preostalimi štirimi vijaki fiksirajte to polovico podnožja.

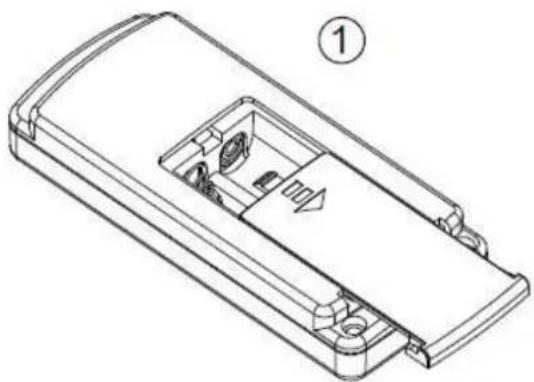

① Pritisnite in odstranite pokrov na zadnji strani daljinskega upravljalnika.
② V prostor za baterije namestite dve AAA bateriji. Bodite pozorni na polaritete.

Opomba! Če daljinskega upravljalnika dlje časa ne boste uporabljali, odstranite baterije.

1. Pred priključitvijo naprave na napajanje se prepričajte, da je stikalo za vklop v položaju »OFF« (izklopljeno).

2. Napajalni kabel vstavite v vtičnico na zadnji strani naprave, nato pa vtič vključite v primerno električno vtičnico.

3. Stikalo za vklop nastavite v položaj »ON«. Z gumbom za VKLOP/IZKLOP vklopite napravo.

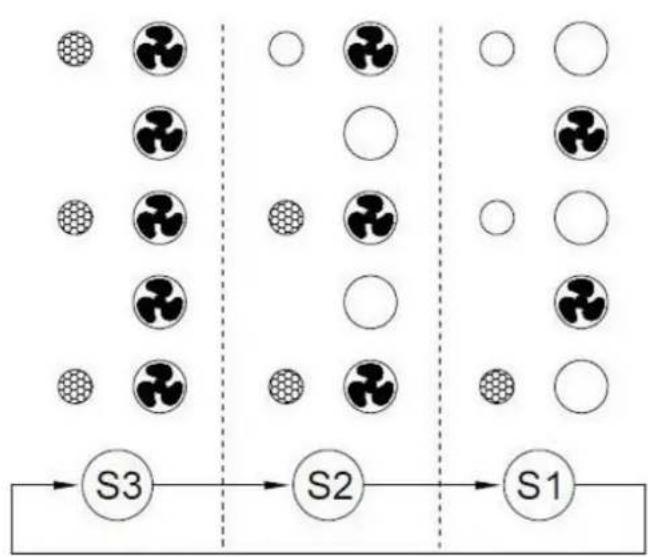

4. Način delovanja izberite z gumbom za izbiro hitrosti. Privzeto delovanje po vklopu naprave je takšno, da vseh pet majhnih ventilatorjev deluje ter vse tri lučke stanja svetijo (S3). Če gumb za izbiro hitrosti pritisnete enkrat, bodo delovali trije majhni ventilatorji, svetili bosta pa dve lučki stanja (S2). Če boste še enkrat pritisnili gumb za izbiro hitrosti, bosta delovala samo dva majhna ventilatorja, svetila pa bo ena lučka stanja (S1). Če v tem času ta gumb pritisnete še enkrat, se bo način delovanja spremenil v privzeto nastavljenega. (Glejte spodnjo ilustracijo.)
        S1_1["●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●○"]
        S1_2["○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○<br>    end<br>    subgraph S2<br>        S2_1[●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●<br>    "]
        S2_2["○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○<br>    "]
        S2_3["◇"] --> S3["Circle"]
        S2_4["S2"] --> S3
        S2_5["S2"] --> S3
        S3 --> S2_1
        S3 --> S2_2
        S3 --> S2_3
    end

1. Nihanje: Pritisnite gumb za nastavitev nihanja, da zgornji del naprave nastavite na nihanje ali ne. Na ta način lahko nastavite smer pretoka zraka.

2. Kadar naprave ne želite uporabljati, jo z gumbom za VKLOP/IZKLOP izklopite, ter stikalo za vklop nastavite v položaj »OFF« (izklopljeno).

Opomba:

Gumbi na nadzorni plošči in daljinskem upravljalniku imajo v zvezi z nastavitvijo naprave enake funkcije.

ČIŠČENJE

- Pred servisiranjem naprave in po vsaki uporabi, jo izklopite ter napajalni kabel izvlecite iz električne vtičnice.

- Naprave nikoli ne potopite v vodo, saj obstaja nevarnost kratkega stika. Napravo očistite tako, da jo obrišete z vlažno krpo in jo dobro posušite. Vedno jo najprej izključite iz omrežja.

- Pazite, da se ne bo na mrežah odprtin za vstop in izhod zraka nabralo preveč prahu. Občasno jih očistite s suho krtačo ali sesalnikom.

TEHNIČNI PODATKI

Delovna napetost: 220-240V \~ 50/60Hz

Poraba energije: 25W

Zahteve za eko dizajn
Zahteve glede podatkov o izdelku
M Maksimalen pretok ventilatorja (F)	3,2 m^3/min
Vhodna moč ventilatorja (P)	3,8 W
Servisna vrednost (SV)	0,9 ( m^3/min )/W
Merski standard za servisno vrednost	EN 50564:2011IEC 60879:1986 +cor1:1992EN 60704-2-7:1998
Poraba energije v stanju pripravljenosti (PSB)	0,32 W
Nivo zvočnega tlaka ventilatorja (LWA)	61 dB(A)
Maksimalna hitrost zraka (c)	1,7 m/s
Podatki za stik za več informacij	BAHAG AGGutenbergstr. 2168167 MannheimGermany

Recikliranje – Evropska direktiva 2012/19/EU

Ta simbol označuje, da tega izdelka ni dovoljeno odložiti med druge gospodinjske odpadke. Da bi preprečili negativne vplive na zdravje ljudi in okolje, odpadke reciklirajte, saj tako pospešujete ponovno uporabo materialnih virov. Rabljeno napravo odvrzite v skladu s postopki za vračanje in zbiranje ali pa stopite v stik s trgovcem, pri katerem ste izdelek kupili. Oni ta izdelek lahko pošljejo v

okolju prijazno reciklažo.
