NAVODILA ZA UPORABO PROFIM Güde

• nizka poraba zraka optimalno razprševanje
• nizki stroški nabave regulacija krožnega in širokega snopa na glavi pištole

Oprema:

Idealno za manjša ličarska dela, npr. zaključna ličarska dela, design in drobna popravila že obarvanih površin.

Obseg dobave

Brizgalna pištola za barvo je že v celoti montirana!

1. Pokrov posodice
2. Posodica
3. Reguliranje barve
4. Kontramatica za reguliranje barve
5. Ročaj
6. Priključek tlačnega zraka
7. Groba nastavitev zraka
8. Fina nastavitev zraka
9. Vleka
10. Šoba
11. Sprednji obroček

Garancija

Garancija velja le za tovarniške napake oz. napake, nastale na materialih, iz katerih je naprava izdelana.

Za morebitna popravila v okviru garancije vedno priložite veljaven račun, ki mora vsebovati datum prodaje in podpis prodajalca.

Garancija ne velja, v kolikor napravo uporablja oseba, ki ni strokovno usposobljena, ali će do okvare pride zaradi nestrokovnega posega v napravo ali stika s tujki.

Neupoštevanje navodil za uporabo in montažo ter obraba naprave zaradi normalne uporabe prav tako ne spada v sklop garancije.

Splošna varnostna navodila

Še pred uporabo naprave natančno preberite priloženo navodilo za uporabo.

PREDVSEM ZARADI LASTNE VARNOSTI, UPOŠTEVAJTE PROSIM SLEDEČE NAPOTKE:

Pozor!

• Na delovnem mestu naj bo vedno red in čistoča. Nered in nesnaga na delovni mizi je potencialno neverna zaradi poškodb in nesreč, ki jih lahko povzroči.
• Pazite na pogoje in situacijo v delovnem okolju. Poskrbite za dobro razsvetljavo.
• Pri delu preprečite dostop tujim osebam. Obiskovalci in radovedneži, predvsem pa otroci, bolniki ali slabotne osebe naj bodo v varni razdalji od mesta, kjer delate.

Varnostni napotki pri prvi uporabi naprave v pogon

Z ustreznimi varnostnimi ukrepi zavaruje sebe in svoje okolje pred morebitnimi nesrečami.

• Vedno poskrbite, da bo mesto, kjer delate pravilno prezračeno.
• Uporabljajte zaščitno obleko, predvsem pa respirator in zaščitna očala.
• Izdelka ne uporabljajte v namen, kateremu ne služi.
• Previdno rokujte v stiku z vnetljivimi materiali.

• Pnevmatsko orodje shranjujte izven dosega otrok.

• Pri delu rokujte mirno in zbrano.

• Ne usmerjajte pištole na ljudi ali živali.
• Tlačen zrak priključujte le z originalnim nastavkom.
• Delovni tlak reguliramo s pomočjo redukcijskega ventila.
• Ne uporabljajte kisika ali vnetljivih plinov kot vir energije.
• Uporabljajte samo originalne rezervne dele.
• Pred vzdrževanjem in popravljanjem naprave, izklopite tlačno napeljavo.
  Čistilna sredstva, ki jih uporabljate, odstranjujte v okviru ekoloških pravil.

Ukrepi v zasilnih primerih

Poškodovani osebi začnite čimprej dajati ustrezno prvo pomoč in pokličite zdravnika specialista v najkrajšem možnem času. Zavarujte jo pred drugimi nevarnostmi in jo pomirite. Zaradi reševanja morebitnih nezgodnih situacij, mora biti na delovnem mestu vedno prisotna omarica ali škatla prve pomoči, v skladu z DIN 13164. Material, potreben za prvo pomoč, ki ga porabite, takoj dopolnite z novim. Če potrebujete strokovno pomoč, izpolnite prosim sledeče podatke:

1. Kraj nezgode
2. Vrsta nezgode
3. Število ranjenih oseb
4. Vrsta poškodbe

Legenda simbolov

V tem navodilu za uporabo ali na stroju se nahajajo sledeči simboli:

Varnost izdelka:

CE
Naprava odgovarja standardom EU

Prepovedi:

Splošna prepoved(skupaj z drugim ideogramom)

Opozorilo:

Opozorilo/previdno

Ukazi:

Uporabljajte zaščitna očala	Uporabljajte respirator
Pred uporabo natančno preberite navodilo za uporabo

Varovanje bivanjskega okolja:

Odpadke odvrzite odgovorno - tako da ne škodujete bivanjskemu okolju	Kartonski ovitek je namenjen za reciklažo, odnesite ga v surovino.

	[xdoc]
Poškodovane in/ali dotrajane električne naprave oddajte v surovino ali na ustrezno mesto.

Ovitek:

Zavarujte pred vlago Ovitek mora stati navpično.

Tehnični podatki :

Priključek naprave Delovni tlak
Premer šobe Posodica
Teža

Uporaba v skladu z namenom

Ta naprava je lahko orodje na pnevmatski pogon, namenjena ne le za profesionalce ampak tudi domače mojstre. Primerna je predvsem za lakiranje večjih površin in manjša popravila. Barva se pri tem pod pritiskom zraka razprši na zelo majhne delce in se nanese na predmet, ki ga želite obarvati. Smer brizganja lahko prilagodite tako, da nastavite krožen ali širok snop barve. Pri nastavljanju širokega snopa za večje površine lahko zračno glavo tekoče vertikalno ali navpično premikate.

Sekundarne nevarnosti in varnostni ukrepi

Nevarnosti v stiku z materialom in drugimi snovmi Stik, vdihavanje.

Z vdihavanjem večje količine razpršene barve lahko pride do poškodb dihal. Nastanek zdravju škodljivih delcev barve pri obratovanju brez sprotnega odsesavanja prahu. Pri delu z napravo vedno uporabljajte ustrezno zaščito dihal. Primerna je uporaba ustrezne sesalne naprave.

Zanemarjanje ergonomskih načel

Premalo osvetljen prostor V premalo osvetljenem prostoru obstaja večja nevarnost poškodb. Pri delu z napravo vedno poskrbite, da bo delovni prostor dobro osvetljen.

Odstranjevanje

Napotki za odstranjevanje izhajajo iz ideogramov, ki se nahajajo na napravi oziroma na ovitku. Njihov pomen je razložen v poglavju »Oznake na napravi«.

Zahteve, ki jih mora spolnjevati uporabnik

Uporabnik je pred uporabo naprave dolžan natančno prebrati navodilo za uporabo.

Izobrazba

Za uporabo ni potrebna nobena posebna izobrazba, razen strokovnih napotkov v zvezi z uporabo naprave.

Minimalna starost

Mladoletniki lahko uporabljajo napravo, ko dopolnijo 16. leto starosti. Izjema so mladoletniki, ki se kot vajenci udeležijo del z namenom, da se naučijo pravilne uporabe; morajo pa biti po stalnim nadzorom učitelja.

Šolanje

Glede pravilne uporabe se posvetujte z izkušeno osebo in natančno preberite navodilo za uporabo. Posebno šolanje zato ni potrebno.

Tehnični podatki

Šoba na izhodu tlaka: 1,4 barov

Teža cca: 0,5 kg

Dimenzije D x Š x V v mm 110 x 60 x 250

Koda EAN: 4015671 02750 4

Kat. št. 02750

Transport in skladiščenje

- Pri skladiščenju dalj časa mora biti naprava temeljito očiščena.

Montaža in prva uvedba v pogon

Brizgalna pištola za barvo je že v celoti montirana!

Rokovanje

Nikoli ne brizgajte na hrano ali kemikalije!

Posodica za barvo in zračna cev mora biti trdno pritrjena na pištolo za lakiranje.

Optimalni tlak zraka za lakiranje od 3/3,5 barov, odvisen pa je od viskoznosti in stanja barve. (oz. ugotovite)

Optimalno nanašanje boste dosegli na razdaljo med 15 – 20 cm. Premajhen odstop in prehitri oz. prepočasni gibi povzročajo napačen rezultat brizganja.

Namig: Na kos odpadne lepenke preizkusite barvo pred vsakim delom.

Debeline nanosa pri nihajnem gibanju se preveč razlikujejo!

NAPAČNO Razdalja pri brizganju 15 cm - 30 cm začetek poti brizganja brizganje Enakomerno nanašanje. Brizganje „iz mokrega v mokro”. kpnec poti brizganja spuščanje PRAVILNO

Okvare – vzroki – način odpravljanja

POZOR: NAJPREJ PREVERITE VAROVALKO PROTI PREGREVANJU!

Snop barve je prekinjen ali brizga sunkovito.

1. Premalo barve v posodici.
2. Pištolo držite poševno.
3. Deli so zamašeni z barvo.
4. Dovoljena/poškodovana šoba.
5. Viskoznost tekočine je prevelika.
6. Odprtina v pokrovu je zamašena. Iglasto tesnilo ali popuščeno jedro je izrabljeno.

Naprava brizga nepopolno ali delno.

1. Zračna glava je umazana ali poškodovana.
2. Barva se lepi na šobo ali so poškodovani deli.

Neredno brizganje in nastanek kapljic.

1. Šoba je poškodovana.
2. Premajhen delovni tlak.
3. Viskoznost tekočine je prevelika.

Neenakomerno nabiranje materiala.

1. Previsok delovni tlak.
2. Barva je zamašila zračno glavo in/ali šobo.

Pregledi in vzdrževanje

Po uporabi mora biti brizgalna pištola temeljito očiščena. V posodo nalijte nerazredčeno topilo in s pištolo brizgajte na krpo ali vpojno površino tako dolgo, da v topilu ne ostanejo nobeni ostanki barve. Pištolo očistite od zunaj s krpo, navlaženo v topilu. Preden temeljito očistite pištolo, povsem odvijte protimatico za reguliranje barve (4) in pri tem pazite na vzmet. Nato izvlecite iglo šobe, odvijte sprednji obroček (11) in zamenjajte prebito glavo šobe (10). Šobo odvijte s ključem. Vse komponente vložite za par ur v posodo z nerazredčenim topilom. Posamezne dele dobro osušite in pištolo sestavite. Nato postopajte v obrnjenem vrstnem redu montaže.

Varnostni napotki za preglede in vzdrževanje

Le redno vzdrževana in dobro negovana naprava lahko zanesljivo služi svojemu namenu. Nezadostno ali neredno vzdrževanje in nega lahko povzroči nepričakovane nezgode ali poškodbe.

IZJAVA O ISTOVETNOSTI EU

Označitev naprav: Profi M Nar. št.: 02750

Datum/podpis proizvajalca: 12.12.2011

Podatki o podpisniku: direktor gospod Arnold

Tehnična dokumentacija: J. Bürkle FBL; QS

Uporabne smernice EU: 2006/42/EG

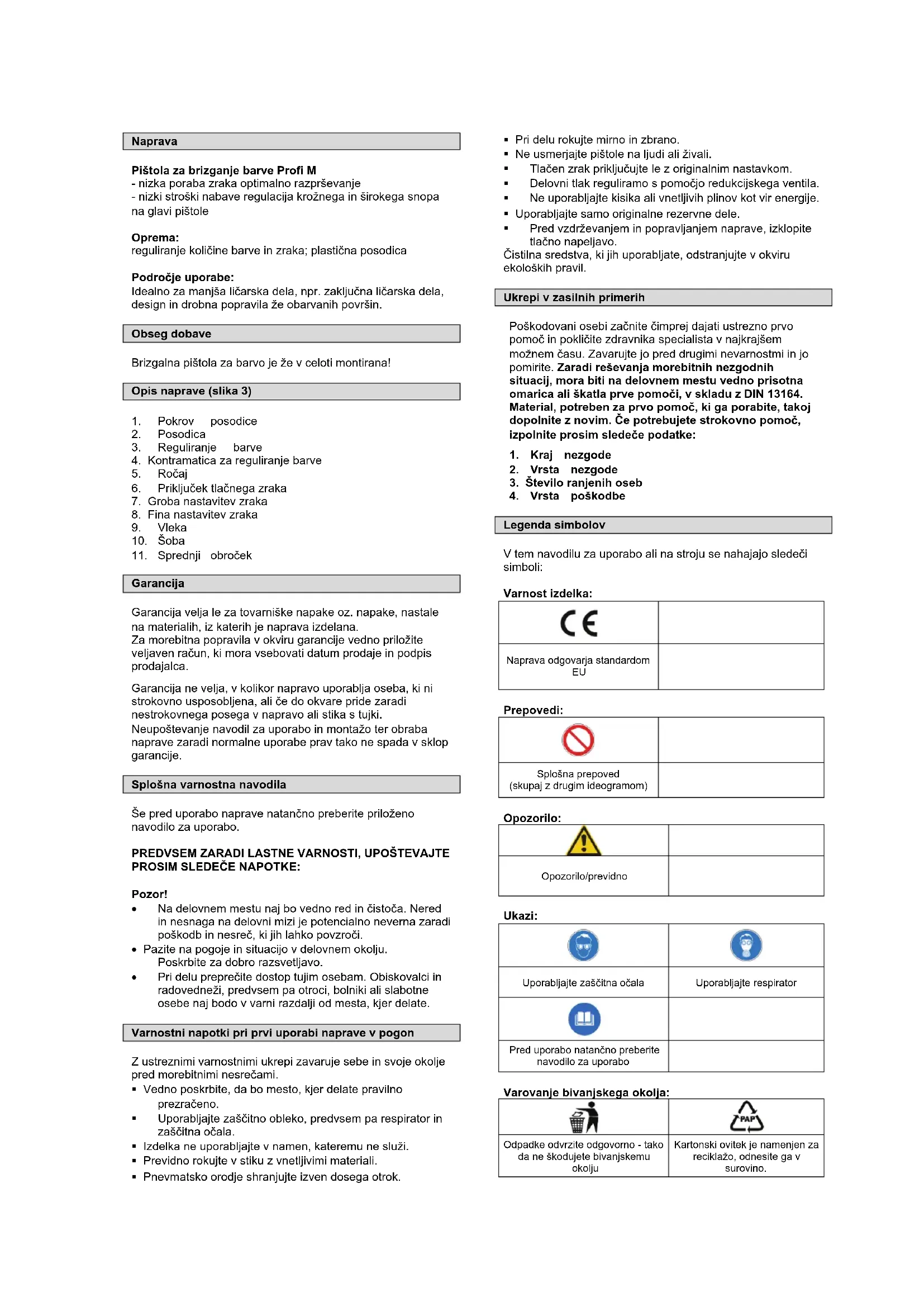

Uređaj

Pištolj za štrcanje boje Profi M

Pištolj za špricanje boje je kompletno montiran!
