GSZ 5001000 - Električna vitel Güde - Brezplačna navodila za uporabo

Znamka	Güde
Model	GSZ 5001000
Tip izdelka	Električno vitlo z jeklenico
Napajanje	230 V ~ 50 Hz
Moč motorja	1600 W
Največja dvižna sila (brez povratnega škripca)	495 kg
Največja dvižna sila (s povratnim škripcem)	990 kg
Največja višina dviga (495 kg)	12 m
Največja višina dviga (990 kg)	6 m
Premer jeklenice	5,5 mm
Dolžina jeklenice	12 m
Stopnja zaščite	IP54
Teža	32 kg
Vrsta jeklenice	Jeklena vrv
Vsebina paketa	Vitlo, vodilni škripec, 4 imbus vijaki, 2 pritrdilna nosilca, navodila za uporabo
Glavne funkcije	Dvigovanje togih tovorov v navpični smeri, zasilni zaustavitev, končna stikala, termična zaščita motorja
Vzdrževanje in čiščenje	Čiščenje z vlažno krpo, namazati ležaj škripca, mesečno preverjati in mazati jeklenico, pred uporabo preveriti vse komponente
Varnost	Zasilni zaustavitev, obvezna uporaba zaščitnega stikala (RCD), končna stikala, ne uporabljajte v dežju, prepoved dvigovanja oseb
Popravljivost	Popravila s strani usposobljenega električarja, uporaba originalnih delov, letni pregled pri specialistu
Garancija	Napake v materialu in izdelavi

Pogosto zastavljena vprašanja - GSZ 5001000 Güde

Kolikšna je največja teža, ki jo lahko dvigne vitlo GSZ 5001000?

Vitlo lahko dvigne do 495 kg brez povratnega škripca in do 990 kg z vključenim povratnim škripcem.

Kolikšna je največja višina dviga?

Pri obremenitvi 495 kg je največja višina 12 m. Pri 990 kg je 6 m.

Ali lahko to vitlo uporabljamo za dvigovanje oseb?

Ne, strogo je prepovedano dvigovati osebe ali živali. Vitlo je zasnovano samo za toge tovore.

Kateri so bistveni varnostni ukrepi?

Pred uporabo preberite navodila. Priključite v vtičnico 230 V z RCD. Nosite zaščitne rokavice in obutev. Nikoli ne uporabljajte v dežju. Prepričajte se, da pod bremenom ni nobene osebe.

Kako pravilno namestiti vitlo?

Vitlo pritrdite na jekleno cevno roko (premer 43 mm, debelina najmanj 3 mm). Nosilna konstrukcija mora prenesti vsaj dvojno največjo obremenitev. Montirajte vodoravno.

Kaj storiti, če je jeklenica poškodovana?

Takoj zamenjajte jeklenico z originalno jeklenico enakega premera. Ne uporabljajte vitla s poškodovano ali načeto jeklenico.

Kako vzdrževati električno vitlo?

Čistite z vlažno krpo. Namažite ležaj povratnega škripca. Mesečno preverjajte jeklenico in jo mažite. Vsaj enkrat letno naj aparat pregleda specialist.

Kolikšna je moč in potrebno napajanje?

Motor ima 1600 W in potrebuje napajanje 230 V ~ 50 Hz. Uporabite vtičnico z RCD.

Kaj storiti v primeru pregrevanja motorja?

Motor je zaščiten s termičnim varovalko. V primeru ustavitve pustite, da se ohladi približno 5 minut pred ponovno uporabo. Izogibajte se preobremenitvi vitla.

Ali je vitlo primerno za industrijsko uporabo?

Ne, zasnovano je za domačo in prostočasno uporabo. Za industrijsko uporabo je pred prvim zagonom potreben specialistični pregled.

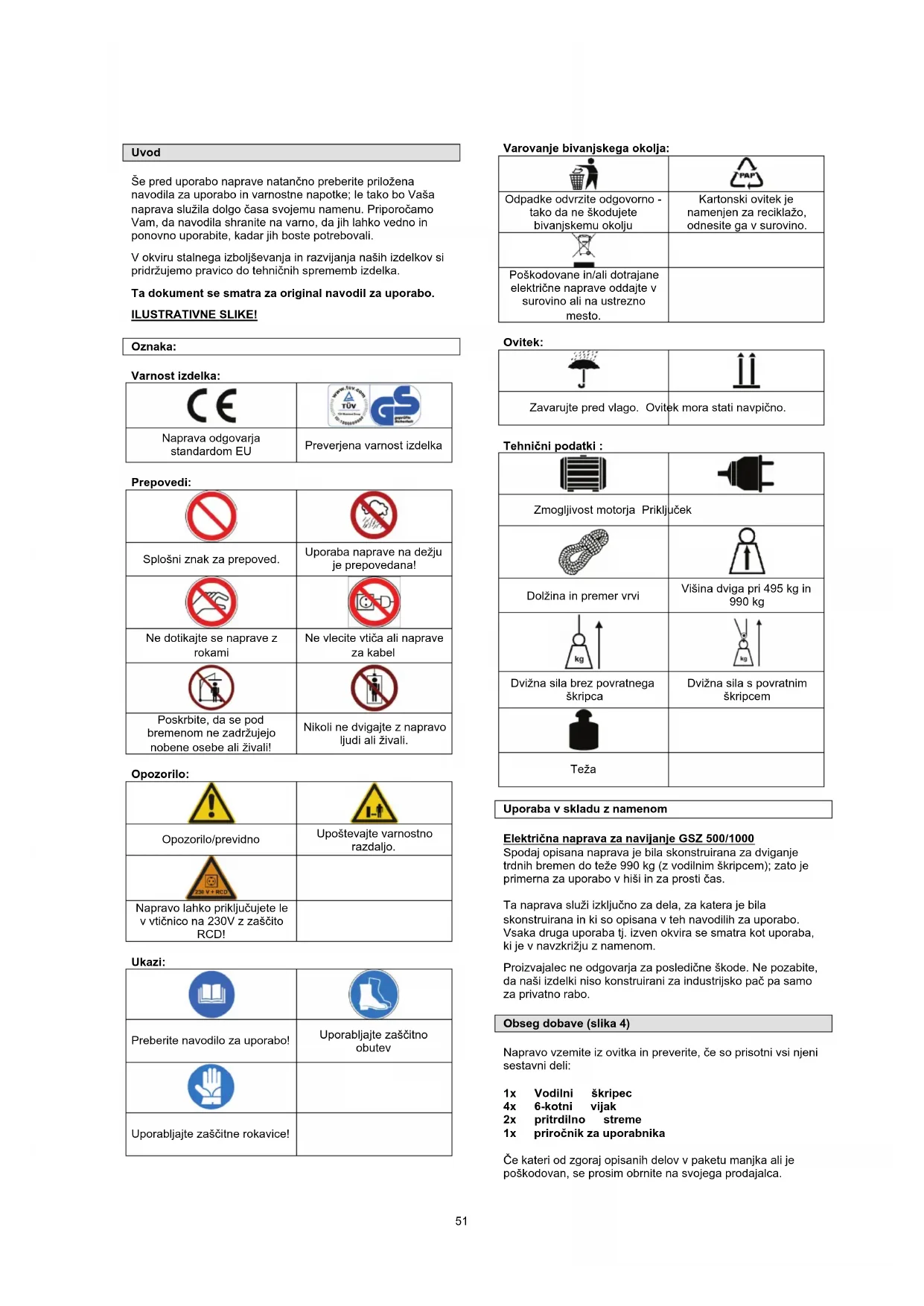

NAVODILA ZA UPORABO GSZ 5001000 Güde

!
Opozorillo/previdno	Upoštevajte varnostno razdaljo.
230V + RCD
Napravo lahko prikljucujete le v vičnico na 230V z zašćito RCD!

Ukazi:

Preberite navodilo za uporabo!	Uporablajte zašćitno obutev
Uporablajte zašćitne rokavice!

Varovanje bivanjskega okolja:

	PAP
Odpadke odvrzite odgovorno - tako da ne škodujete bivanjskemu okolju	Kartonski ovitek je namenjen za reciklažo, odnesite ga v surovino.
Poškodovane in/ali dotrajane elektrICIne naprave oddajte v surovino ali na ustrezno mesto.

Ovitek:

J	II
Zavarujte pred vlago. Ovitek mora stati navpično.

Tehnicip podatki :

Zmogljivost motorja Prikljucek
Dolžina in premer vrvi	Višina dviga pri 495 kg in 990 kg
Dvižna sila brez povratnegā škripca	Dvižna sila s povratnim škripcem
Teža

Uporaba v skladu z namenom

Elektricna naprava za navijanje GSZ 500/1000

Spodaj opisana naprava je bila skonstruiranza za dviganje trdnih bremen do teze 990 kg (z vodilinm škripcem); zato je primerna za uporabo v hiši in za prosti cas.

Ta naprava služi izklučno za dela, za katera je bila skonstruirana in ki so opisana v teh navodilih za uporabo. Vsaka druga uporaba tj. izven okvira se smatra kot uporaba, ki je v navzkrizju z namenom.

Proizvajalec ne odgovarja za posledicne skode. Ne pozabite, da naši izdelki niso konstruirani za industrijsko pač pa samo za privatno rabo.

Obseg dobave (slika 4)

Napravo vzemite iz ovitka in preverite, ce so prisotni vsi njeni sestavni deli:

1x Vodilni skripec

4x 6-kotni vijak

2x pritrdilno streme

1x prirochnik za uporabnika

Ce kateri od zgoraj opisanih delov v paketu manjka ali je poskodovan, se prosim obmite na svojega prodajalca.

Opis naprave (sika 1 in 2)

a	Pritrdilno	streme
b	6-kotni	vijak
c	Streme za izklop
d	Kavelj
e	Končno stikalo za dviganje
f	Motor
g	Trup	stikala
h	Upravljalno	stikalo
i	Stikalo za izklop v sili
j	Nosilec	kavlja
k	Tuljava	za vrv
l	Uteži
m	Jeklena	vrv
n	Vodilna	loputa
o	Podstavek
p	Končno stikalo za zagon

Garancija

Garancija velja za izključne napake na materialiu ali na proizvodne napake. Pri uveljavljanju reklamacije v casu garancije prilozite originalen račun, na katerem mora biti Čitljiv datum prodaje.

Garancija ne velja, v kolikor napravo uporablja oseba, ki ni strokovno usposobljena, ali ce do okvare pride zaradi nestrokovnega posega v napravo ali stika s tujki.

Neuostevanje navodil za uporabo in montazo, ter posledice normalne uporabe ne sodijo v sklop garancije.

Pomembni osnovni varnostni napotki

Se pred uporabo naprave natancho preberite prilozena navodila za uporabo in varnostne napotke v nadaljevanju.

V kolikor napravo posojate ali posredujete drugim osebam, prilozite zraven še ta navodila za uporabo. Navodila za uporabo vedno dobro shranite!

Ovitek: Da bo vaša naprava med prevozom zašcitena pred poskodbami, je nameščena v embalazo. Ovitek je izdelan iz materiala, ki se ga da ponovno uporabiti za reciklazo.

Natančno prosim preberite prilozena navodila za uporabo in upostevajte napkote v njih. Po navodilij za uporabo se szeanizte z delovanjem in uporabo naprave ter

z varnostnimi napotki pri delu. Ta navodila shranite na varno mesto za poznejso rabo!

• Napravo Iahko uporabljoe le osebe, ki natančno preberejo in pravilno dojamejo to navodilio za uporabo. Naprave pa njatne uporabljoo osebe, ki niso bile dovolj poucene ali katerih zdravstveno stanje onemogoca normalno opravljanje dela.
  Pred uporabo napravo temeljito preglejte. Naprave ne uporablajte, ce je varnostni systemPokvarjen oziroma obrabjen. Nikoli ne izklaplajte varostnega systemd naprave.
• Napravo uporabljaje le v names, ki je navenen v prilozem navodilu za uporabo.
• Vedno delajte zbrano. Kontrolirajte svoje delo.
  Ravnajte previdno. Ne uporabljajte naprave,Če ste utrujeni.
• Odgovarjate za varnost na delovnem mestu.
  Nikoli ne puscajte naprave brez nadzora.
• Če Želite delo prekiniti, napravo izklopite in jo odložite na varno mesto.
• Nikoli ne uporabljajte naprave na dežju ali v vraznem oz. mokrem okolju.
• Naprave nikoli ne polivajte z vodo in je ne namakajte v druge tekocine.

• Orodja ne uporabljaje v blizini gorljivih tekočin ali plinov.
  Ne vkljucjte naprave, ce je obrnjena ali izven delovnega polożaja.

• Napravo hranite zunaj dosega ostalih oseb, predvsem otrok in tudi domacih zivili.

• Ne dovolite drugim osebam, da se dotikajo elektricne naprave ali kabla.
• Po končanem delu vedno izvolecite vtč iz vtčnic in preverite, Če naprava brezhibna.
• Napravo shra nite na suho mesto in izven dosegao otrok, ce je ne uporabljate.
• Napetost v omrežju se mora ujemati z napetostjo na tipski etiketi naprave.
• Napravo lahko popravlja le strokovnjak elektricar.
• Se pred uvedbo naprave v pigeon in po morebitnem udarcu ob trdi del preverite obrabljenost ali ce ni poskodovana; morebitna popravila prepustite strokovnjakom.
• Nikoli ne uporabljaje rezervnih delov in opreme, ki jih predhodno ne odobri proizvajalec.
• Napravo uporablijate samo podnevi ali pa pri dobri umetni svetlobi.
• Preprecite stik naprave in drugih predmetov, da ne pride do nastanka kratkega stika.
  Vse kable napeljite takto, da ne ovirajo hoje okoli naprave in ne povzrocijo spotike ali poskodbe kablov!
  Pri delu vedno uporabljaje ustrezno delovno in zašcitno oleko in upoštevajte ter storite vsepreventivne ukrepe, da preprečite morebitne nezgode.
• Kabel uporabljaje le v names kateremu sluzi. Ne nosite naprave za kabel in vtica ne VLCite iz vticnice za kabel. Kable zavarujte pred prekomernim pregrevanjem, oljem ali ostrimi robovi.
  Natancho skrbite za svjo napravo. Naprava mora biti vedno cista, da bo varno in pravilno delovala. Redno pregledujte vtic in kabel; ce je kateri del poskodovan, prepustite zamenjavo osebi, ki je za to usposobljena. Redno pregledujte prikljuce in podaljiševalne kable; poskodovane zamenjajteznovimi.
• Podaljsevalni kabel za zunanjo uporabo. Zunaj uporablajte le podaljsevalne kable, ki so izdelani in odobreni za zunanjo uporabo (parametri: do 20 m premera 1,5 mm2, od 20 do 50 m pa premera 2,5 mm2).
• Napravo izklučite iz omrežja:

predrednimciscjenjem.

• po vsaki uporabi

• Osebe, ki zaradi svojih fizicnih, senzorici.nih ali duševnih sposobnosti oziroma radi svoje neizkušenosti ali neznanja niso sposobne upravljati naprave, je prav takne smejo uporabljati.
  V kolikor so naprava, priklučni kabel ali jeklena vrv vidno poskodovani, ne uporabljaje oz. ne vklučujte stroja.

• Ce je elektricni kabel naprave poskodovan, gamorata elektricar ali proizvajalec zamenjati novim.
• Popravila na tej napravi lahko izvaja le elektromehanik. Nestrokovno popravljena naprava je lahko nevarna.
• Za opremo veljajo enaki predpisi.

Güde GmbH & Co. KG ne garantira za škode, ki bi nastale:

• s poskodbami naprave zaradi mehanskih vplivov in preobremenitve.
• spremembe naprave
• Uporaba v namene, ki niso v skladu z navodili.
• Brezpogojno upoštevajte vse varnostne napotke, da bi prepreci telesne poškodbe in škode.

Pomembni varnostne napotke

• Se preden se lotite dela, preglejte napravo, ce ni poskodovana in ce vsi njeni sestavni deli delujejo pravilno. Predvsem pa preverite brezhibno stanje karabinskih kavljev, ki sluzijo kot varolalka pre nekontroliranim padanjem bremena in zdrs iz verznih sredstev kot so (vrvi, obrocki, transporte zanke itd.).

• Napravo lahko uporabljate le za dviganje bremen, katerih teza ne presega maksimalne nosilnosti naprave, ki jo dolovi proizvajalec in vpiše v tipsko etiketo izdelka.

• Ne dvigaje bremen, ki so pritrjena v neskladju s predpisiz. ki bi lahko padla na tla.

Breme privezite po priporoicilih.
Breme, ki ga zeilite premessiti dvigajte le v navpični legi! Nikoli ne VLCite in ne dvigajte naprave v poševnì legi!

• Pod bremenom ali v nevarnem podrochu naprave ne smejo stati nobene osebe - razen uporabnika. Upostevaljte minimalno varnostno razdaljo 10 m od bremena, ki ga dvigate.

Bremena lahko dvigate le, cfe uporabljate ustrezne pritrdline elemente (vrvi, krogi, pritrdline zanke itd.) ter v skladu z ustreznimi dolocili in standardi.

• Ne uporabljaje vri naprave za pritrjevanje (vezanje) bremen.

• Napravo lahko vključite šele, Če je vrv pravilno poravnana.

• Naprave ne puscajte brez nadzora, ce je breme oz. tovor dvignjen.

• Se pred uporabo naprave preverite nosilnost nosilnih struktur naprave.

Se pred uporabo naprave preverite,ce so vrvi neposkodovane ali ce niso obrabljene; s kakrsnokoli poskodbo je vrv nevarna, zato jo nemudoma zamenjate z novo; nova vvr mora s svojimi lastnostmi natancno ustrezati prejsnji oz. dovoljeni nosilnosti naprave.Vrvi lahko zamenjate le z novimi originalnimi vrvmi.

V primeru tezav pri delovanju vri se posvetujte s strokovnim prodajalcem in se izognite kakrsnimkoli zaCasnim resitvam.

• Motor za pogon naprave je opremljen z varovalko motorja. Ne preobrenjenjte motorja, ce imate tezave; preverite, ce teza brederna ne presega predpisane(meje in nosilnosti vrvi in naprave, oz. ce ni prislo do upada napetosti v omrežju.

Da lahko v primeru nevarnosti pravocasno reagirate, upravljaje napravo na vidnem mestu, da lahko varno nadzirate cel delovni prostor okoli nje.

Poskrbite za to, da se bo vrv navijala na cilinder vedno cisto - sika 5.

• Prepricajte se, ce je vrv pravilno navita na tuljavo: ob koncu vrvi se mora ostati na tuljavi se najmanj tri navitja.

• Nikoli ne spreminajte tehnichih lastosti naprave; za dviganje uporabljaje le originalne pripomoche in smo skupaj z napravo.

Dvižne mehanizme, dobavljene skupaj z naprvo uporabljaje le takot, ko je priporoceno v teh navodilih za uporabo. Naprve ne uporabljaje v drug named alv sklopu z drugimi napravami.

• Za prikrjucitev elektricnega kabla naprave na podaljiševalni, ne uporabljale tepilnega traku in drugih pripomočkov.

• Prepričajte se, ēs se elektríne lastnosti omrežja za prikljucitev naprav eujemajo z vrednostmi, ki so navedene na tipski etiketi motorja.

Preverite tudi parametre in zmogljivost podaljiševa利nih kablov, ki jih zeilite uporabiti za napeljavo elektrike, oz. skupaj s to napravo.

Pred vsakrsno uvedbo naprave v pigeon preglejte jekleno vrv, ce ni poskodovana ali dotrajana. Uporaba naprave s poskodovano vrvjo je strogo prepovedana (slika 3)

• Dviganje oseb je prepovedano.
• Nered na delovnem mestu lahko privede do nezgode.
  Zavarujte se pred elektricim udarom. Ne dotikajte se z deli telesa ozemljenih predmetov.
• Pregleje, ce naprava ni poškodovana. Pred ponovno uporabo naprave natančno preverite varnostni system

naprave, cde deluje pravilno in brezhibno. Preverite, cve glibjivi deli naprave delujebo brezhibno, cne niso blokirani al poskodovani. Vsi del morajo biti pravilno montirani, da so zagotovljeni vsi pogoji delovanja naprave. Poškodovana začitna oprema in deli se morajo popraviti ali zamenjani v priznani strokovni delavnici, cve navodili za uporabo ni drugace navedeno. Zamenjavo poškodovanih stikal prepustite strokovjakom iz pooblašcenega servisa. Ne uporablajte naprave, katerih stikala ne delujejo pravlino.

Elektromotor naprave je zašćiten s toplotno varovalko. Ko se toplotna varovalka spreži, se naprava zaustavi. Ko se ohladi (priblížno 5 minut) lahko napravo ponovno vklopite.

- Opozorilo: Naprava ni primerna za dolgotrajno uporabo in industrijsko rabo, ker se lahko cez par delovnih ciklusov samodejno izklopi. Za industrijsko rabo se uporabljo stroji, ki morajo biti izdelani v skladu z varnostimi predpisi, sie pred uvedbo v pigeon pa jih mora pregledati strokovjak.

• Poškodovane dele Čimprej zamenjate z novimi.

Nikoli se sami ne spuscaje v popravila (izgubagarancije in varnosti).

• Naprave ne izpostavljte po nepotrebnem vremenskim vplivom, reposrednim soncnim zarkom in ne prenizkim temperaturam.

Pod visečim bremenom ali v njegovineposredni blžini je glibanje vseh oseb strogoprepovedano.

• Vaša elektrická naprava je opremljena s stikalom za izklop v sili. V sili lahko pritisnete na rdece stikalo za izklop v sili! ČeŽelite odviti blokiranje stikala za izklop v sili, ga obrnite za Četr vrtljaja v smeri urnih kazalcev.

Opozorilo:

Naprava ima konno stikalo, ki motor ugasne, v kolikor se cilinder odvje do konca (tri navitja vvi).

Prepovedan nacin delovanja

A Navedeni načini uporabe so prepovedani!

1. Dviganje, ko vrv ne visi navpicno.
2. Dviganje bremen na tleh
3. Dviganje bremen obesenih izven tezišca
4. Nihanje z obesenim bremenom z namenom, da premaknemo breme izven smeri naprave.
5. Dviganje ali spuscanje bremena, ce so v neposredni blizini naprave ovire, ki bi to onemogocale.
6. Zapuschanje naprave z dvignjenim bremenom.
7. Upravljanje naprave na mestu, ki ni pregledno, oziroma izven uporabnikovega zornega kota.
8. Dviganje oseb

Dviganje bremen s tezo, ki prekoračuje maksimalno dovoljeno nosilnost naprve.

Uporaba naprave, ki ni v brezhibnem stanju.

Neprekinjeno delovanje: Upostevajte delovne cikluse v skladu z napotki proizvajalca, da preprecite okvare motorja.

Uporaba koncnega stikala za dviganje in obicajen izklop procesa dviganja.

Da preprecite nenormalno odvijanje vri z navitja, ne spuscajie kavlja ali skripcevja do tal.

e blizje k napravi, kot je dovoljena razdalja 20~cm

1. Odvijte povratišskripec.
2. V povratni škripec napeljite vrv.
3. Povratni (-e) skripec (-ce) ponovno namestite; nato privijte vijake.
4. Breme, ki ga zeilite dvigniti, pritrdite na nosilni kavelj.

Odstranjevanje

Napotki za odstranjevanje izhajao iz ideogramov, ki se nahajao na napravi oziroma na ovitku. Njihov pomen je razlozen v poglavju «Oznake na napravi«.

Nacin odstranjevanja ovitka

Ovitek šciti napravo, da se med transportom ne poskoduje. Ovitek izbiramo glede na nacin njegove ponovne uporabe ali načina odlagana. Večinoma je embalaža namenjena za reciklazo. Ponomva uporaba ovitka kot surovine zmanjsuhe stroške nastale z odstranjevanjem odpadkov. Deli ovitka (npr. folije, Styropo), so lahko nevarni za otroke. Obstaja nevarnost zadusitve! Dele ovitka shranjuje izven dosega majhnih otrok; Čimprej jih odstranite.

Odstranjevanje

Napotke za odstranjevanje opisujejo ideogrami, ki se nahajajo na orodju oz. na njegovem ovitku.

Zahtve, ki jih mora spolnjevati uporabnik

Uporabnik je pred uporabo naprave dolžan natančno prebrati navodilo za uporabo.

Izobrazba

Za uporabo ni potrebna nobena posebna izobrazba, razen strokovnih napotkov v zvezi z uporabo naprave.

Minimalna starost

Mladoletniki lahko uporabljajo napravo, ko dopolnijo 16. leto starosti.

Izjema so mladoletniki, ki se kot vajenci udelezijo del z namenom, da se naučijo pravilne uporabe; morajo pa biti pod stalnim nadzoram učitelja.

Solanje

Glede pravilne uporabe se posvetujte z izkušeno osebo in natančno preberite navodilo za uporabo. Posebno šolanje zato ni potrebno.

Tehnici podatki

Priključek 230 V~50 Hz
Zmogljivost motorja	1600
najviška dvžna sila s povratnim skripcem	990 kg
najviška dvžna sila brez povratnega skripca	495 kg
maks. višina dviga 990 kg	12 m
maks. višina dvlga 495 kg	6 m
Dolžina vrvi	5,5
Tip zaščite	IP
Teža	32

W

Transport in skladisčenje

Med skladischenjem poskrbite, da bo naprava shranjena na suhem mestu, nedostopnem za otroke oziroma nepoklicane osebe.

Napravo temeljito očistite, Če je ne boste uporabljali dalj Časa.

Montaza in priprava

Namestitev

Pri izvzemanju naprave iz ovitka preverite, ce so prilozeni vsi deli, in preverite pravilno delovanje naprave in opreme. Da ne izgubite pravic do garancije, reklamirajte morebitne manjkajoce dele takoj po dobavi.
- Natančno preberite napotide za uporabo, ki so prilozeni napraví (ta priročnik za uporabnika); pri namestitvi in instalacijni naprave se ravnajte natančno v skladu s podatki podai.
- Nosilni del, na kateri Želite pritrditi naprvo, mora prenesti majnjan dvakrafno tezo bremena, ki ga Želite premestiti (Priporocamo Vam, da se glede tega posvetujete s strokovanijakom).
- Naprava se montira predvsem na jekleno cevno premično roko. Uporabljena cevna roka (vzvod) mora biti premera 43 mm - debelina stene pa majmanj: 3 mm.
Premični vžvod mora biti trdno vgrajen v steno. Usidran mora biti s stabilnim sidrom, ki prenese nastale sile.
- Naprava mora biti vedno pritrijena ravno - nikoli pa ne posevno.
- Ce uporabljate povratni skripec, obesite kavelj z bremenom (d) v nosilec kavla (j) na konzoli (o).

Uvedba elektriche naprave v pigeon

Korak 1

Prepricajte se, ce omreznapetost vaSega omrezja ustrezaparametrom na tipski etiketi naprve.

Korak 2

Preverite jekleno vrv in ves varnostni system naprave, cedelujebrezhibno.

Korak 3

Preverite, ce je naprava pravilno namescena in ce bo prenesla tezo bremena, ki ga zeilite dvigniti.

Korak 4

Breme pritrdite tak, da se na prekucne in preverite nosilne elemente.

Korak 5

Breme dvigajte navpico in nadzorovano.

Naprava je sedaj pripravljena za uporabo!

Sekundarne nevarnosti in varnostni ukrepi

Sekundarna nevarnost elektrichega udara:

Nevarnost	Opis	Varnostni ukrep (-i)
Neposreden stik z elektricnim tokom	Elektrici udar RCD
Posredni stik z elektricnim tokom	Posredni elektrici udar preko medija	RCD

m 54

kg

Druge nevarnosti:

Nevarnost	Opis	Varnostni ukrep (-i)
Odbiti predmeti ali brizgajće tekoviçine	Nafta lahko brizgne iz Čpalke in povzroči resné telesne poškodbe.	Vedno nosite zaščitna očala in rokavice.
Drsenje, spotika ali padec oseb	Električni kabel in naprava sama sta lahko vžrok spotike.	Glede na način namestitve poskrbite za ustrezne varnostne ukrepe. (izberite primerno mesto za namestitel, označite si mesto za namestitel itd.).

Vzdrževanje in oskrba

1. Pozor - Nevarmost smrtnih poskodb zaradi elektricna udara! Pred vsakokratnim ciscenjem in vzdrrveanjem izključite napravo iz omrežja. Pozor - nevarmost poskodb naprave! Nikoli ne cisite naprave pod tekočo ali v stojeci vodi. Ne cisite naprave z grobimi ali Jedkimi cisilnimi sredstvi, ne uporabljate trdih predmetov, da ne poskodujete naprave. Napravo obcasno očistite z vražno krpo.
2. Redno pregledujte jekleno vrv (m) po celi dolzini, ce ni poskodovana oz. Če pravilno deluje končno stikalo (e) (napravaNJ se dvigne gor do utežI (l), takdo samodejno aktivira izključno stikalo (c)).
3. V kolikor je vrv (m) poškodovana (počena ali scefrana, glej silko. 3), jo zamenjalte z novo, originalno vrv. Pri montaži vrv i nobenem primuru ne pozabite na uteži (l), saj je od tega odvisen varen izklop naprav s skrajnem položaju.
4. Ležaj povratne lopute (n) mazite redno z manjšo količino olja.
5. V kolikor je naprava izklopljena preverite, ce so vsi mehanski konstrukcijski deli naprave nepoškodovani.
6. Napravo mora vsaj enkat letno pregledati strokovnjak.
   Rezultat preizkusa vpišite v prilozeno tehnico knjižico.
7. Jekleno vrv cistite in mazite z mazivom vsak mesec.

IZJAVA O ISTOVETNOSTI EU

S tem izjavljamo,

Güde GmbH & Co. KG

Birkichstrasse 6

D-74549 Wolpertshausen

Nemčija

da koncepcia in zgradba spodaj navedenih naprav v izvedbah, ki jih uvajamo na frg, odgovarja pristojnim osnovnim zahevam smernic EU za varnost in higieno. Vprimeru spremembe naprave, o kateri se niste posvetovali z nami, ta izjava izgubi svjo veljavnost.

Oznake naprav:

Elektricna naprava za navijanje vrvi GSZ 500/1000

Kat. st.

01709

Ustrezne smernice EU:

2006/42EG

2004/108EG

Uporabljeni usklajeni standardi:

EN 14492-2: 2006

EN 60204-32:1998

ZEK01.2-08/12.08

EN 55014-1:2006

EN 61000-3-3:1995+A1+A2

EN 61000-3-2:2006

EN 55014-2:1997

EN 55014-1:1993+A1+A2

EN 55014-2: 1997

EN 61000-3-2: 1995+A1+A2

EN 61000-3-3: 1995

Datum/podpis proizvajalca: 04.10.2011

Podatki o podpismiku: direktor

gospod

Arnold

Tehnicadokumentacija:J.Burkle FBL;QS

Kontrolni beznam

Cenjene stranke,

da prepreci morebitne materialne skode in poskodbe, mora uporabnik naprave skrbeti za napravo tako, da bo vedno delovala varno in brezhibno. Slednji kontrlni beznam naj sluzi kot osnova za redno kontrlo in preverjanje v casovnih presledkih, ki jih doloci uporabnik, istocasno pa tudi kot tehnicno dokumentacion. Popravilo napak, ki jih odkrijete ob uporabi naprave, prepustite strokovnjakom.

Kontrolni spisek/ kontrolna knjiga naprave za navijanje	Datum		Datum		Datum
Jeklena vrv:	DA	NE	DA	NE	DA	NE
Preverjanje stanja posameznihŽic	☐	☐	☐	☐	☐	☐
Pregled jeklene vrv - mesta zloma	☐	☐	☐	☐	☐	☐
Pregled jeklene vrv - mesta zvijanja	☐	☐	☐	☐	☐	☐
Pregled stiskanja	☐	☐	☐	☐	☐	☐
Kabel:
Pregledovanje elektrënega kabla	☐	☐	☐	☐	☐	☐
Pregled kabla in stikal	☐	☐	☐	☐	☐	☐
Upravljalni del
PreverjanjePokrova stikala	☐	☐	☐	☐	☐	☐
Preverjanje gumbov	☐	☐	☐	☐	☐	☐
Pokrov zraënika:
Ohišje zraënika mora biti èisto	☐	☐	☐	☐	☐	☐
Zavora:
Preverjanje zavore	☐	☐	☐	☐	☐	☐
Pritrdilni vijaki:
Preverjanje vijakov	☐	☐	☐	☐	☐	☐
Preverjanje nosilnih elementov in montažnih delov	☐	☐	☐	☐	☐	☐
Preverjanje naprave - rja	☐	☐	☐	☐	☐	☐
PreverjanjePokrova naprave - zatesnjenost	☐	☐	☐	☐	☐	☐
Prikljuëna omarica:
Preverjanje prikljuëne omarice - razpoke	☐	☐	☐	☐	☐	☐
Konëna stikala:
Preverjanje konënih stikal	☐	☐	☐	☐	☐	☐
Kavelj bremena:
Preverjanje kavlja - poškodbe	☐	☐	☐	☐	☐	☐
Preverjanje kavlja - poškodbe	☐	☐	☐	☐	☐	☐
Preverjanje pritrdilne vzmeti	☐	☐	☐	☐	☐	☐

Uvod

Da bistepostiglajnduizmoguci radni vjek Vaseg elektricnog
prostrojenja, prije prvog pustanja uredaju ur padpzlivo
procitaje sve upute navedene u prisucniku za koristenje
snjeznog pluga i prilozene sigurnosne upute.Osim toga Vam
prepurocujemo, da naputak za upotrebu cuvate za slucaj
potrebe odnosno za slucaj bilo kakvih sumanja ili pitanja u vezi
koristenja visenamjenskog uredaja za ostrenje.

Pročitajte upute za upotrebu!	Upotrjebljavajte zašitne cipele!
Koristite zašitne rukavice!

Zastita zivotne sredine:

	PAP
Osigurajte stručnu likvidaciju otpada kako ne bi角度来看 do oštećenja okoliša.	Ambalažu od ljepenke odnesite u odgovarajuće centar za skupljanje i reciklažu otpada.
Električne ili elektronske uredaje u kvaru ilii likvidirane uredaje odnesite u odgovarajuće centre za skupljanje otpada.

Ambalaža:

J
Zašitite od vlage.	Ambalaža mora biti okrenuta prema gore.

Tehnicki podaci

Snaga motora	Priključak
Duljina i presjek užeta	Visina podizanja tereta težine 495 kg i 990 kg
Snaga podizanja bez povratnog kolotura	Snaga podizanja s povratnim koloturom
Težina
