NAVODILA ZA UPORABO P 525DX HUSQVARNA

SL Navodila za uporabo 208-273

Inhalt

Einleitung. 2

Sicherheit. 10

Montage. 16

Betrieb. 21

Wartung 29

Fehlerbehebung. 53

Odpravljanetezav. 257

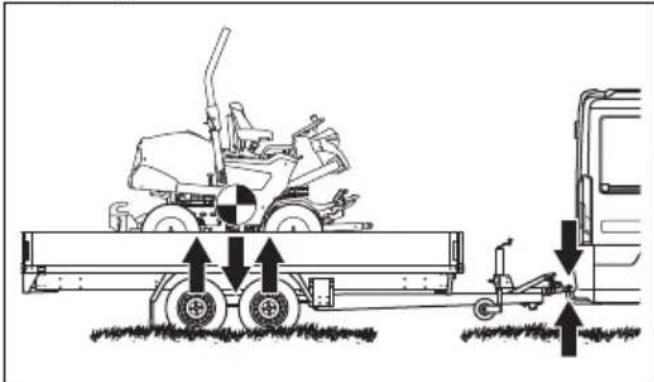

Transport skladischenje in odstranitev. 261

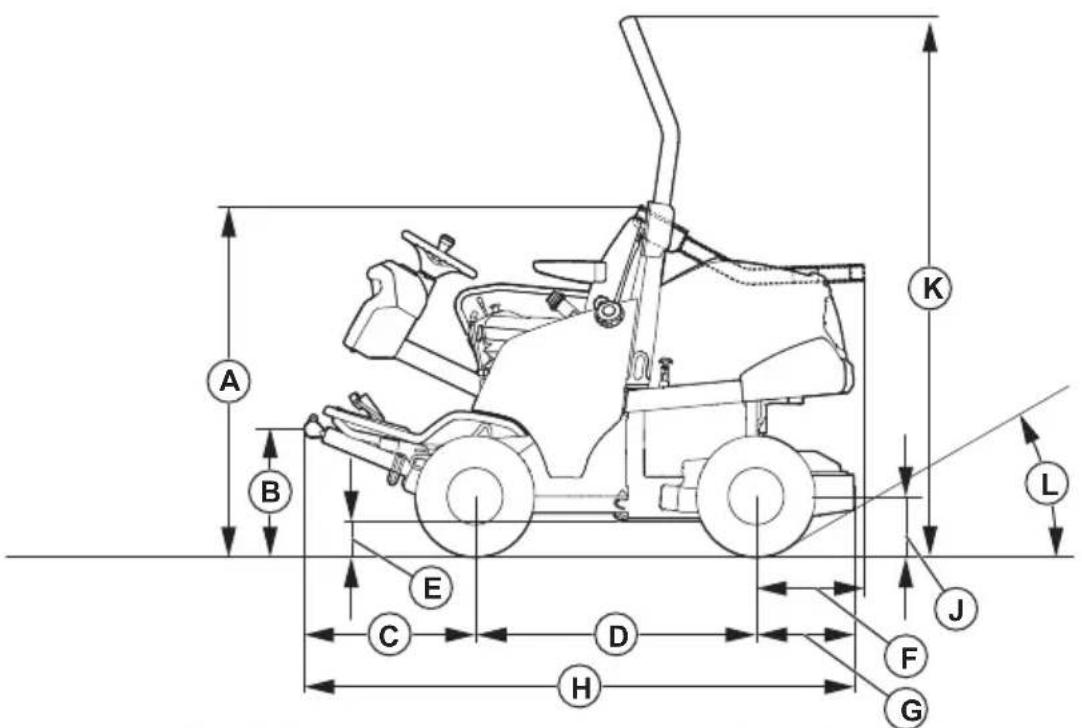

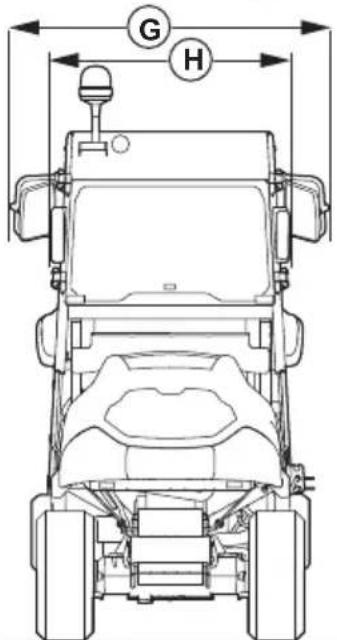

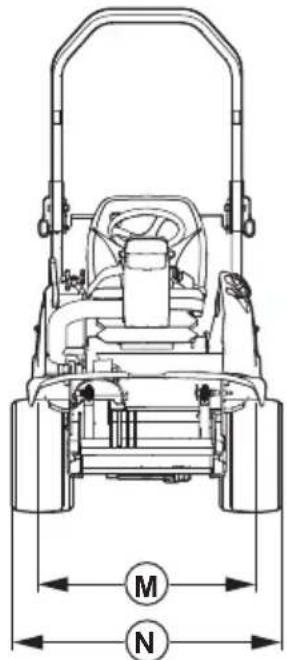

Tehnicni podatki. 264

Dodatna oprema 271

Servisiranje. 271

Garancija 271

Izjava o skladnosti 272

Registirane blagovne znamke. 273

Uvod

Pregled pred dobavo in stevilke izdelkov

Opomba: Ta izdelek je bil pred dobavo pregledan. Prodajalec vam mora predati podpisan izvod Dokumenta o pregledu pred dobavo.

Kontaktni podatki pooblaščene servisne delavnice:
Ta navodila za uporabo so prilozena izdelku s številko izdelka (serijsko številko):
/
Motor:
Menjalnik:

Opis izdelka

P 520DX in P 525DX so parkovne kosilnice. Vir napajanja je dizelski motor. Pedala za voznjo naprej in vzvratno voznjo vozniku omogocata postopno nestavljanje hitrosti. Izdelki so opremljeni s pogonom na vsa kolesa (AWD) in se uporabljajo skupaj s kosišci Combi z vložkom Bioclip®. P 525DX Cabin je P 525DX s kabino.

Namen uporabe

Izdelek je namenjen kosnji trave v komercialnih obmocjih. ce zelite izdelek uporabljati za druga opravila, namestite izbirno dodatno opremo. Ce zelite izvedeti vec o razpoložljivi dodatni opremi se obrnite na prodajalca podjetja Husqvarna.

Zavarujte svoj izdelek

Sklenite zavarovalno polico za svoj nov izdelek. V primeru negotovosti se obrnite na svjo zavarovalnico. Priporocamo celostno zavarovanje, vklučno z zavarovanjem za tretje osebe, požar, poskodbe, krajo in vandalism.

Programska oprema

Prepricajte se, da so v izdelku namescene Najnovejse razlicice programske opreme. Obrnite se na servisnega zastopnika Husqvarna.

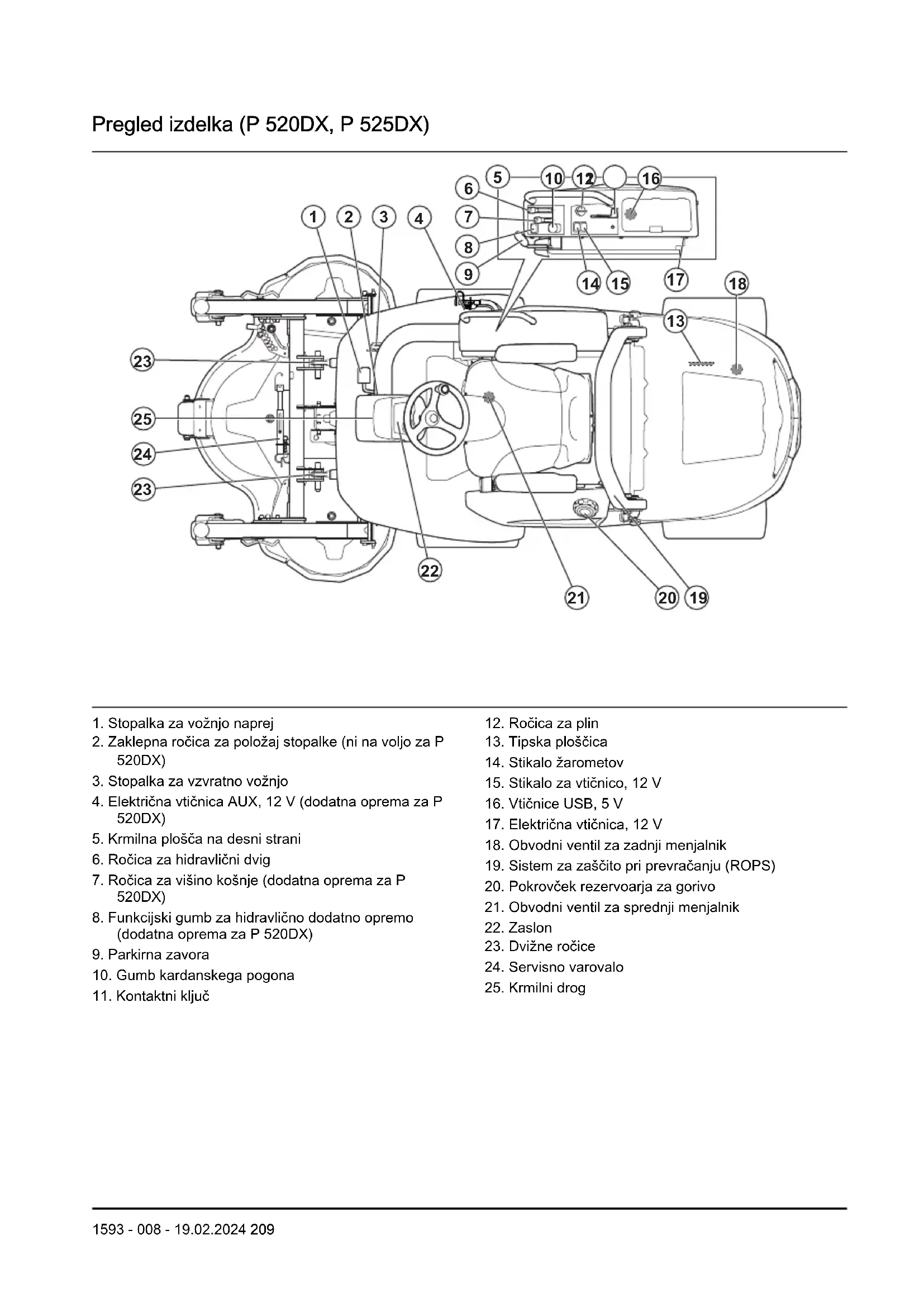

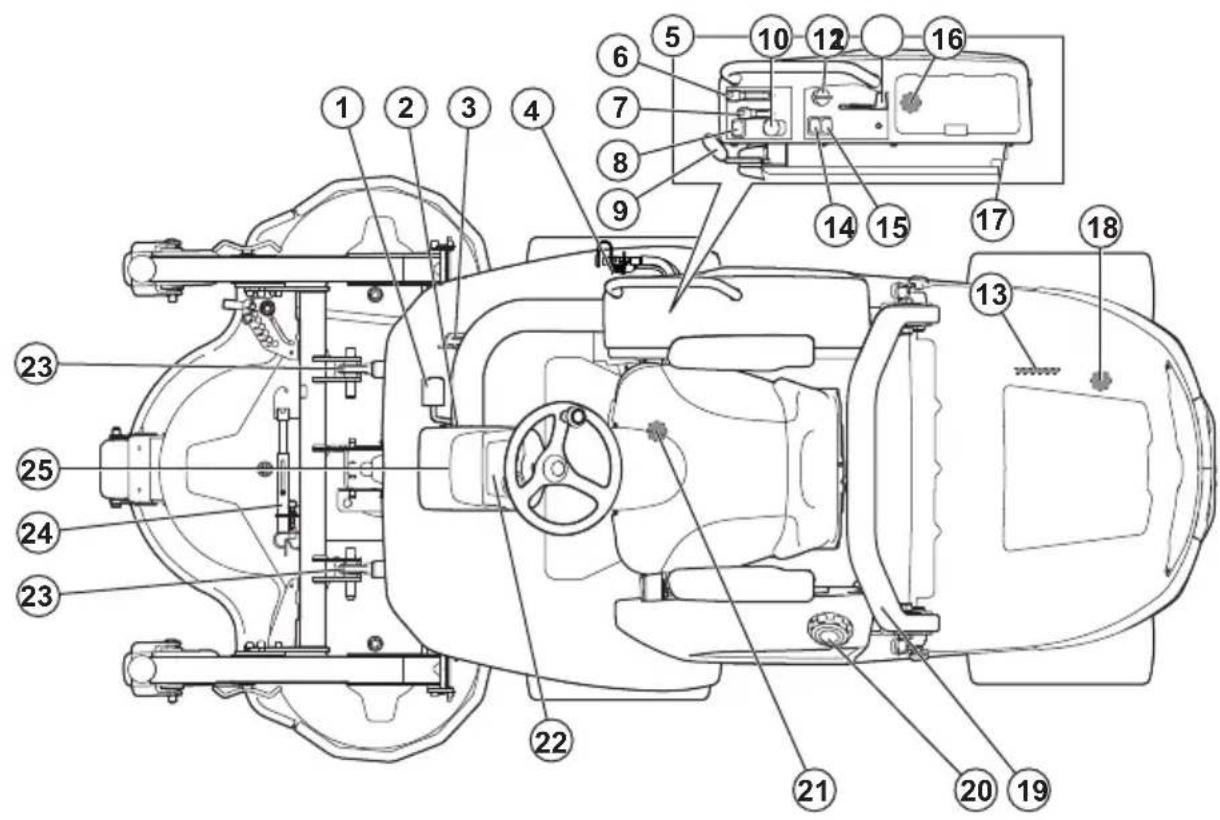

1. Stopalka za voznjo naprej
2. Zaklepna rocica za položaj stopalke (ni na voljo za P 520DX)
3. Stopalka za vzvratno voznjo
4. Elektricna vticnica AUX, 12 V (dodatna oprema za P 520DX)
5. Krmilna plošča na desni strani
6. Rocica za hidravlicni dvig
7. Ročica za visino kosnje (dodatna oprema za P 520DX)
8. Funkcijski gumb za hidravlicno dodatno opremo (dodatna oprema za P 520DX)
9. Parkirna zavora

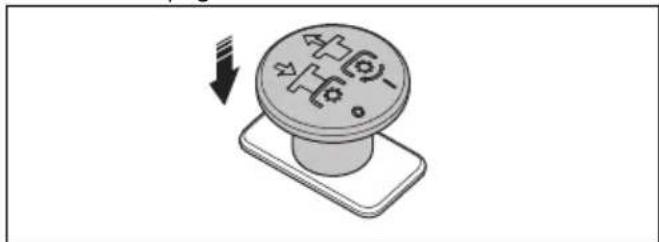

10. Gumb kardanskega pogona

11. Kontaktni ključ

12. Ročica za plin

13. Tipska ploščica
14. Stikalo Žarometov
15. Stikalo za vticnico, 12 V
16. Vticnice USB, 5 V
17. Elektricna vticnica, 12 V
18. Obvodni ventil za zadnji menjalnik

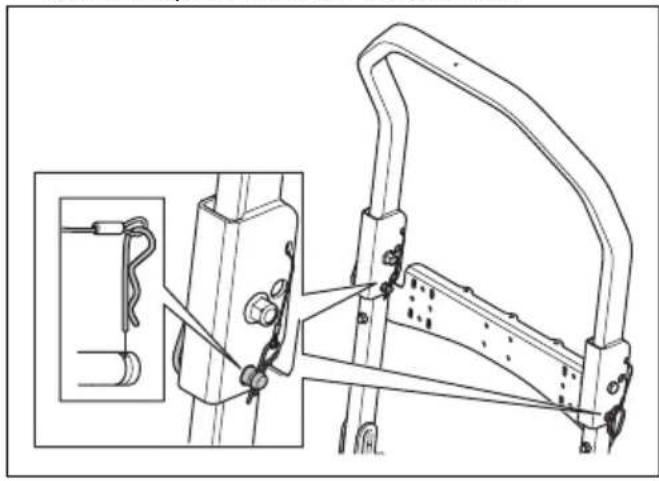

19. Sistem za zašcito pri prevračanju (ROPS)
20. Pokrovček rezervoorja za gorivo
21. Obvodni ventil za sprednji menjalnik
    22.Zaslon
22. Dvizne ročice
23. Servisno varovalo
24. Krmilni drag

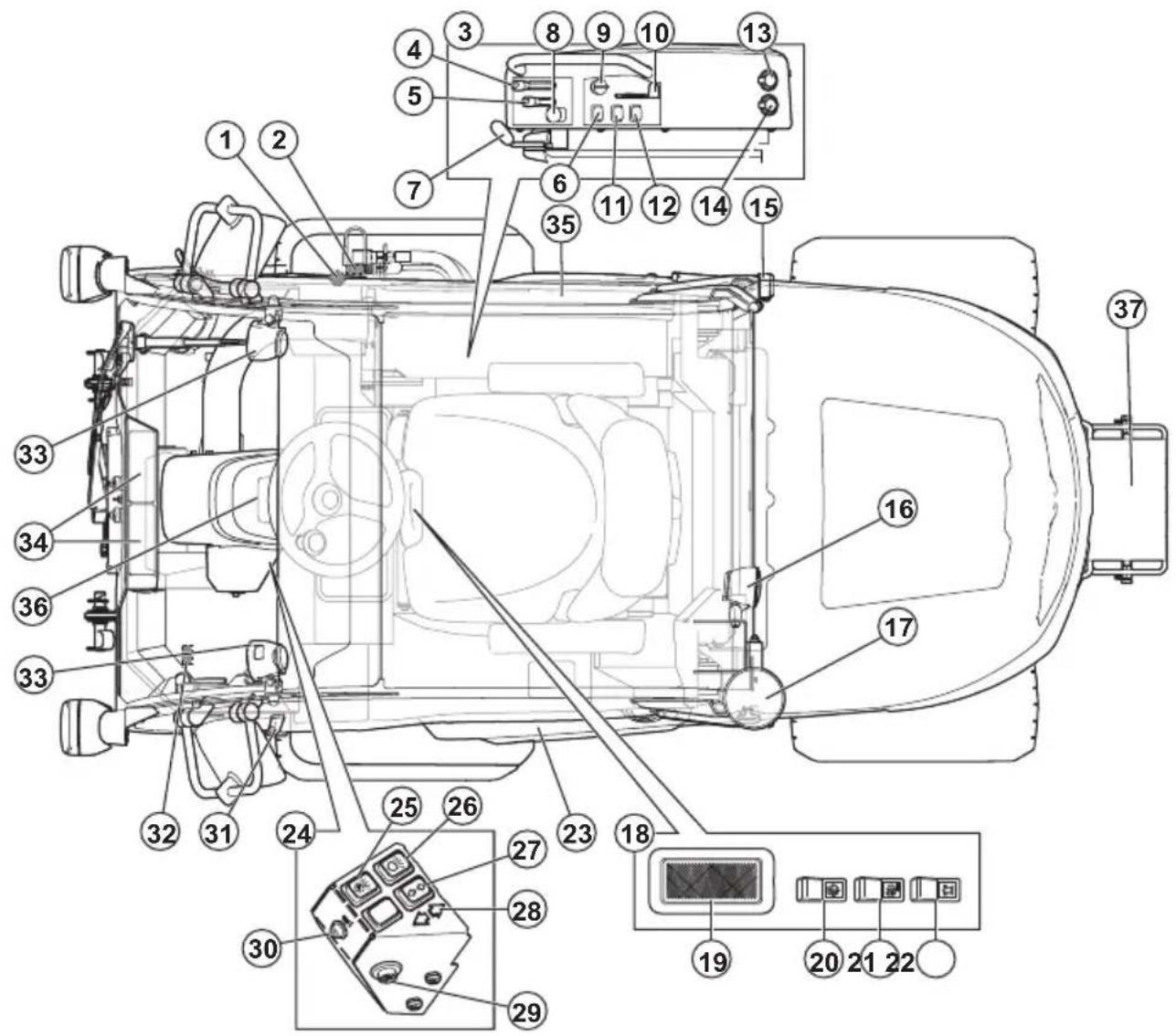

1. Regulator pretoka zraka za ogrevanje kabinet
2. Elektricna vticnica AUX, 12 V
3. Krmilna plošca na desni strani
4. Rocica za hidravlicni dvig
5. Ročica za visino kosnje
6. Funkcijski gumb za hidravlicno dodatno opremo
7. Parkirna zavora
8. Gumb kardanskega pogona
9. Kontaktni kluč
10. Rocica za plin
11. Stikalo Žarometov
12. Vklopno stikalo za vticnico
13. Vticnice USB, 5 V
14. Elektricna vticnica, 12 V
15. Zadnje luči
16. Zadnje delovne luči

17. Opozorilne luci

18. Krmilna plošča na stropu kabinet

19. Stikalo za notranjo luc v kabini
20. Stikalo za brisalce vetrobranskega stekla
21. Stikalo za zadnje delovne luči v kabinī
22. Stikalo za opozorilne luci v kabin
23. Vrata
24. Kontrolna plošča
25. Stikalo za parkirne luči
26. Stikalo za kratke luči
27. Stikalo za smernike
28. Indikator za smernike
29. Stikalo za varnostno utripalko
30. Opozorilnik
31. Ročaj
32. Zapah za zračenje
33. Sprednej delovne luči

34. Ventilator za zrak in filtriranje

35. Zasilni izhod

36. Zaslon
37. Protiutež

Elektricne vtičnice

Izdelek je opremljen z naslednjimi elektricnimi vtičnicami:

Elektricna vticnica, 12 V
Vticnice USB
- Elektricna vticnica AUX, 12 V (dodatna oprema za P 520DX)

Če Želite najti varovalke za elektricno vtčnico, gleje Pregled varovalk na strani 244.

Za iskanje vticnic gleje Pregled izdelka (P 520DX, P 525DX) na strani 209.

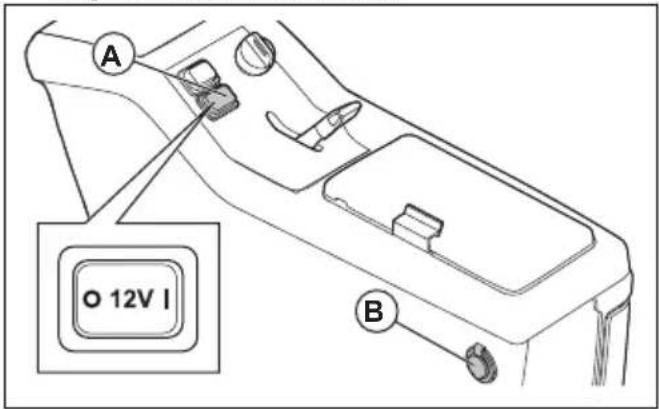

Elektricno vticnico vklopite in izklopite z glavnim stikalom na nadzorni plosci.

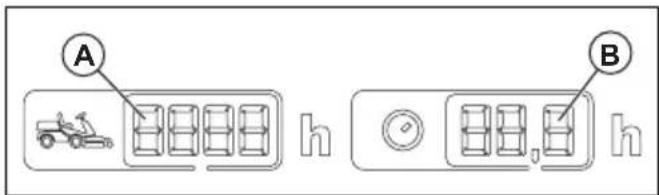

Stevecur

Izdelek ima na zaslonu 2 stevca ur. Stevca ur prikazujeta, kaksen je skupen cas obratovanja motorja (A) in v dolocenem odobju obratovanja (B).Zadnja stevka stevca delovnih ur za obrodje delovanja prikazuje desetino ure (6 minut).

Cas, v katerem je bil kontakt vklopljen, motor pa ni deloval, se ne beleži.

Opomba: Skupni stevec delovnih ur (A) prikazuje samo polne ure.

Opomba: Cas delovanja je cas, ko je motor vklopljen 1 day. Novo obdobje obratovanja se priñe, ce je bil motor izklopljen vsaj 6 h.

Husqvarna Connect

Izdelek ima brežić no tehnologijo in se lahko poveže s prenosnimi napravami, ki imajo namesceno applikacijo Husqvarna Connect. Aplikacija Husqvarna Connect je brezplačna za vašo mobilno napravo. Aplikacija Husqvarna Connect omogoca razsritev funkcjij vasega izdelka Husqvarna:

Funkcijo zaklepa in odklepa, s katero preprecitenepooblascenim osebam upravlianje z izdelkom.
Dodatne informaci e o izdelku.
- Informaciè o izdelku, delih in servisu ter pomoč.

Husqvarna Fleet Services

Husqvarna Fleet Services™ je storitev v oblaku, ki upravljavcu komercialne skupine strojev omogoca pregled nad vsemi izdelki. Za vec informacij o storitvi Husqvarna Fleet Services™ si oglejte www.husqvarna.com.

Za združevanje izdelka s storitvijo Husqvarna Fleet Services™

1. Prenesite aplikacijo Husqvarna Fleet Services™ v mobilno napravo.
2. Prijavite se v aplikacijo Husqvarna Fleet Services ^M
3. Za združevanje izdelka z aplikacijo Husqvarna Fleet Services™ sledite zgornjim navodilom.

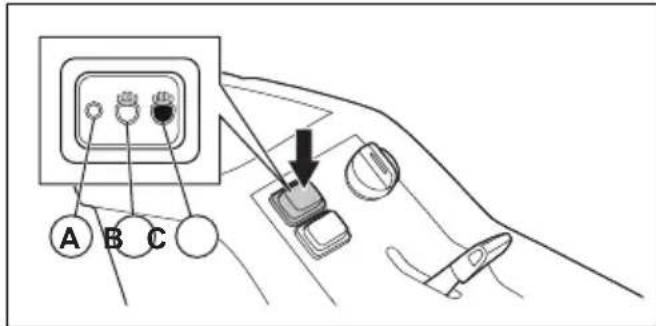

Zarometi

Izdelek imadelovnolucin dolgo luc.

Vklopno stikalo potisnite v položaj (A), da ugasnete luci.

• Vklopno stikalo potisnite v položaj (B), da vklopite delovno luc.
  Vklopno stikalo potisnite v položaj (C), da vklopite tudi dolgo luc.

Delovna luc sveti še 3 minute po tem, ko kontaktni ključ premaknete v položaj STOP. Ko so Žarometi vklopljeni, je na zaslonu prikazan simbol Žarometov. Glejte Zaslon na strani 213.

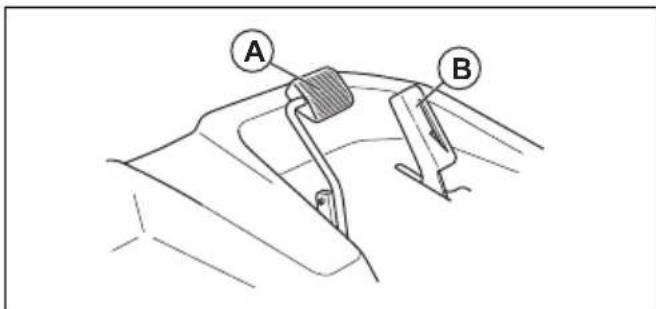

Stopalki za voznjo naprej in voznjono nazaj

Hitrost postopno nastavite s stopalkama. Leva stopalka (A) se uporablja za premikanje naprej, desna (B) pa za premikanje nazaj. Izdelek zavira, ko spustite stopalki.

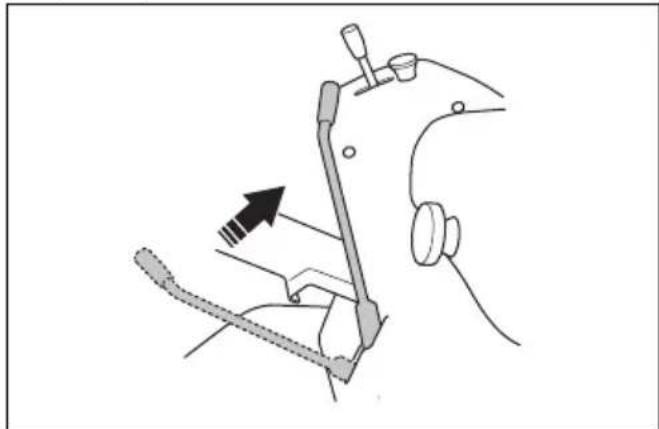

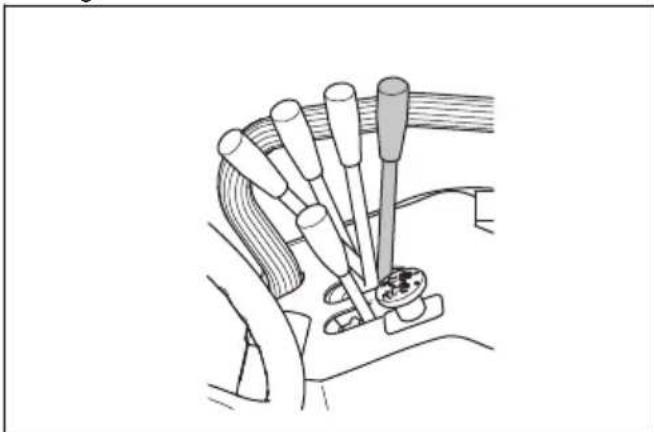

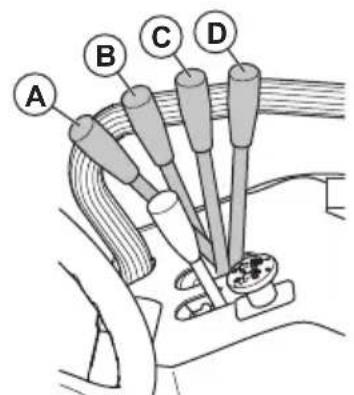

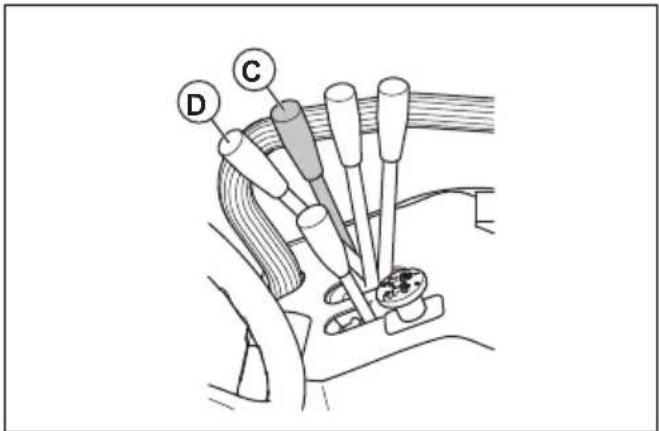

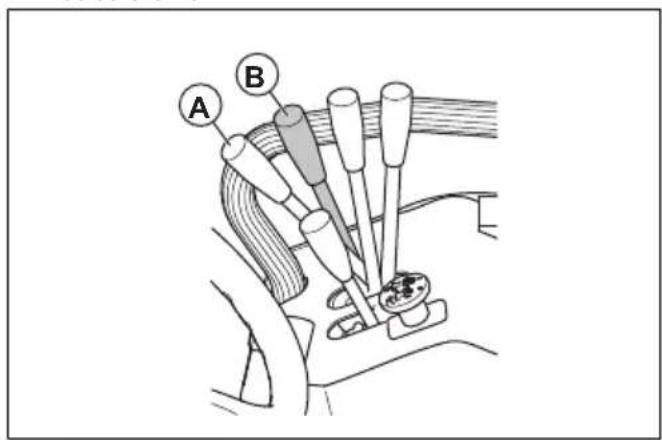

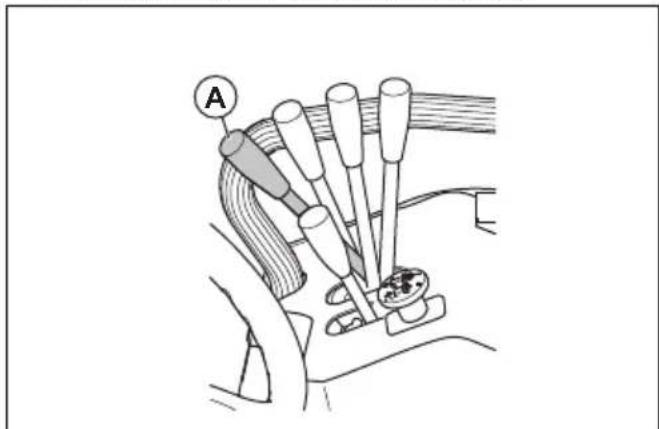

Dvignite ročico hidravličega dvigala kosišča

Ročica za hidravlicno dvigalo je namenjena dviganju in spusčanju kosišca. Hidravlicno dvigalo deluje na hidravlicni tlak, zato mora za dviganje motor delovati.

V položaju za kosnjo se kosisišće premika vzporedno s povrsino.

• Položaj (A) premakne kosišće v položaj za košnjo.
  Polozaj (B) spusti roce bremena.
• Nevtralni položaj (C).
• Položaj (D) premakne kosišče v transportni položaj.

OPOZORILO: Kosišce lahko vedno dvignete ali spustite. Hidravlicna sila lahko povzroci težjo poskodbo.

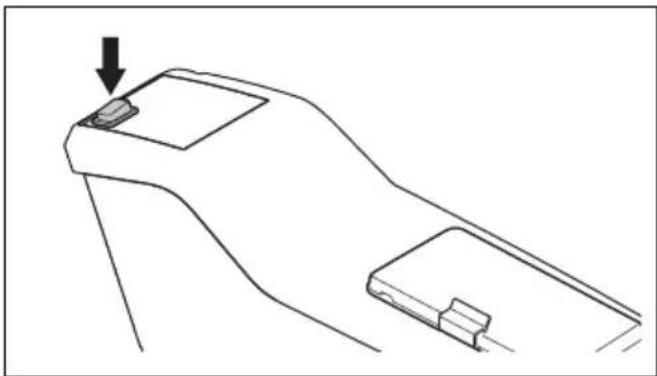

Funkcijski gumb za hidravlicno dodatno opremo

Funkcijski gumb je poleg dvizne rocice za hidravlicno dodatno opremo.

Funkcijski gumb deluje razlicno za razlicno dodatno opremo. Glejtne navodila za uporabo dodatne opreme.

Kosišće

Kosišca za ta izdelek so kosišca Combi z vložkom BioClip®. Vložek BioClip® razreže travo v gnojilo. Kosišca Combi je mogoce uporabljati brez vložka BioClip®. Brez vložka BioClip® je trava izvržena skozi zadnjo odprtino.

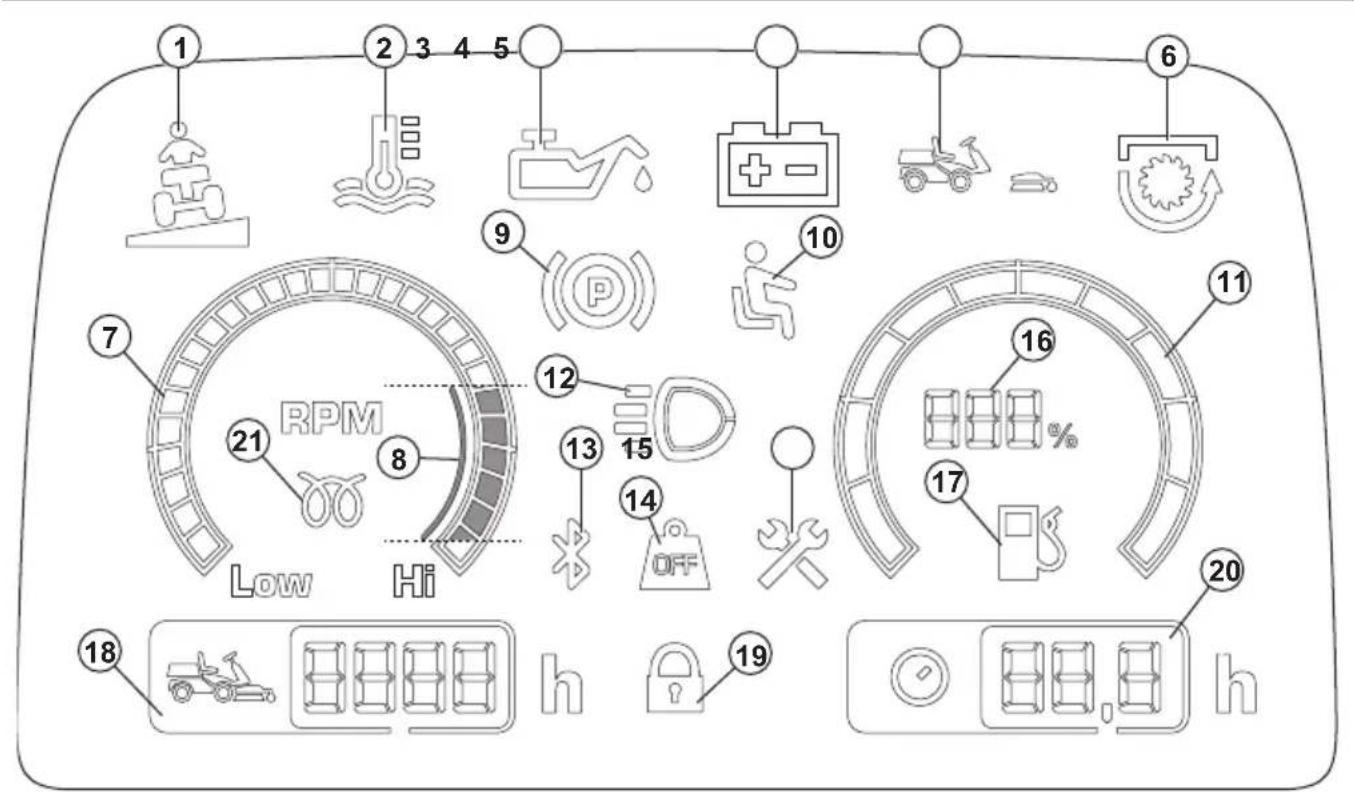

Zaslon

Zaslon na instrumentni plošci prikazuje informacije o stanju izdelka.

1. Indikator strmine (ne velja za ta izdelek)
2. Indikator temperature vode v motorju

Opomba: Ob vklopu indicatorja temperature motorja se vklopi zvočni opozorilni signal. Takoj izklopite stikalo kardanskega pogona in ročico za plin premaknite v položaj za nizko hitrost. Opozorilni signal preneha delovati, ko temperatura motorja pade pod mejo za opozorilo.

POZOR: Ko se vklopi opozorilni signal, kluca za vzig ne obrnite v polozaj za izklop. S tem lahko poskodujete motor.

1. Indikator tlaka motornega olja
2. Indikator napoljenosti akumulatorske baterije
3. Indikator kosiša (ne velja za ta izdelek)
4. Indikator PTO
5. Merilnik hitrosti
6. Priporoceno stevilo vrtljajev/minute med uporabo izdelka.
7. Indikator parkirne zavore
8. Rocica za nadzor prisotnosti uporabnika (OPC)
9. Merilnik za gorivo

10. Indikator delovne luči ali dolge luči

11. Bluetooth®

12. Prenos teze je odklopljen (ne velja za ta izdelek)
13. Indikator za servis
14. Merilnik za gorivo, merjeno v korakih po 5 %
15. Indikator majhne koliçine preostalega goriva
16. Stevec ur. Skupni cas delovanja v urah.
17. Digitalni zaklep
18. Stevec ur. Stevilo delovnih ur/dan. Glejte Stevec ur na strani 211.
19. Indikator z zarilno svecko

Opomba: Prikaz na zaslonu se lahko razlikuje med razlichnimi modeli.

Opomba: Ko kontaktni ključ obrnete iz položaja STOP v položaj ON, vsi simboli za trenutek zasvetijo. Nato svetijo samo simboli funkcjij, ki delujejo.

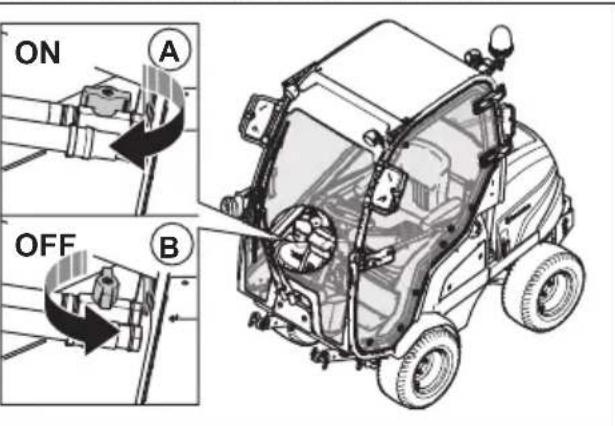

Ogrevanje kabine

P 525DX Cabin ima funkcijo ogrevanja kabine, s katero zvišate temperaturo v kabini. S funkcijo ogrevanja kabine lahko tudi odmrznete stekla v hladnih razmerah.

Simboli na izdelku

OPOZORILO: Bodite previdni in uporabljaje izdelek pravilno. Ta izdelek lahko povzroci hude poskodbe oziroma smrt upravljavca ali drugih.

Pred uporabo tega izdelka morate pozorno prebrati navodila za uporabo ter jih razumeti.

Vrtljiva rezila. Ko je motor vklopljen, se izogibajte stiku s Pokrovom.

Opozorilo: vrtljivi deli. Izogibajte se stiku znjimi.

Opozorilo: vrteca jermenica. Ko je motor vklopljen, se izogibaje stiku s telesom.

Oporozorilo: nevarnost poskodb zaradi stisinjenja.

Opozorilo: nevarnost poškodb zaradi
stisnjenja. Dvižne ročice se bodo
premaknile z veliko silo, zato se izogibajte
stiku s telesom.

Pazite na leteče in odbite predmete.

Vroča povrsina.

Izdelka nikoli ne uporabljaje, ce so v blizini druge osebe, se posebej otroci, in zivali.

Pred in med vzvratno voznjo z izdelkom glejte nazaj.

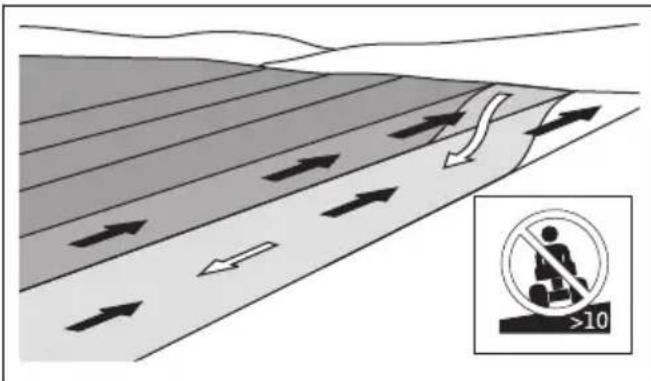

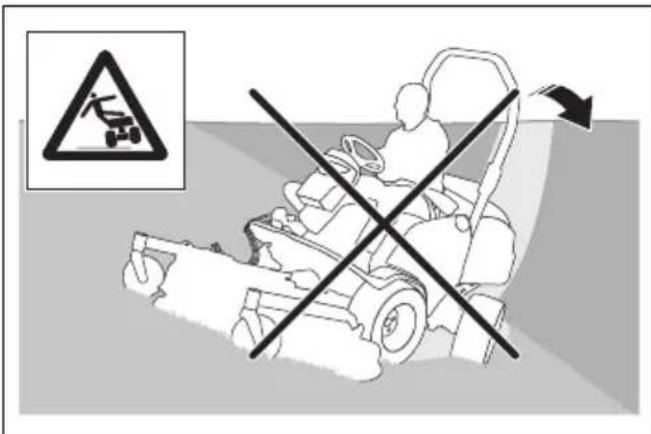

Nikoli ne kosite trave po vzpetinah z
naklonom. Izdelka ne uporabljajte na
pobocjih z naklonom, vecjim od 10^ Glejte, Kosnja na klancinah na strani 219

Na izdelku ali opremi ne zadržujte potnikov.

Ce se izdelek prevrne, lahko pride do poskodb.

Če kosišče ni namesčeno, izdelek upravljaje zelo počasi.

Samo ko je kosišče namesceno, izdelek upravljaje pri polni hitrosti.

Zapeljite naprej.

Nevtralna prestava.

Zapeljite vzvratno.

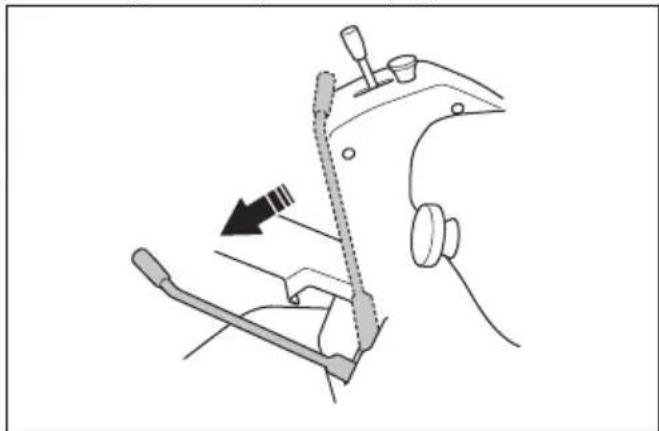

Parkirna zavora.

Aktivajte parkirno zavoro.

Sprostiteparkirnozavoro.

Izdelek je v skladu z veljavnimi predpisi CE.

Izdelek je v skladu z veljavnimi direktivami ZK.

Emisija hrupa v okolje je skladna z direktivami in uredbami EU, ZK ter zakonodajo Novega južnega Walesa, in sicer z direktivo "Zasčita okolja pri delu (nadzor hrupa) iz 2017". Zajamčena raven zvočne moči izdelka je navedena na in v Tehnicni podatki na strani 264 in na oznaki.

Vedno nosite homologirano zašcitno opremo za sluh.

ON

Vklopite izdelek.

Izklopite motor.

Stevilo vrtljajev motorja - veliko.

Stevilo vrtljajev motorja - majhno.

Gorivo.

Rezila so aktivirana.

Rezila so deaktivirana.

Nivo olja.

Bralna koda

Okoljska oznaka. Izdelek ali embalaza izdelka ne spadata med gospodinjske odpadke. Treba ga je reciklarati v zbirnem centru za reciklazo elektricne in elektronske opreme.

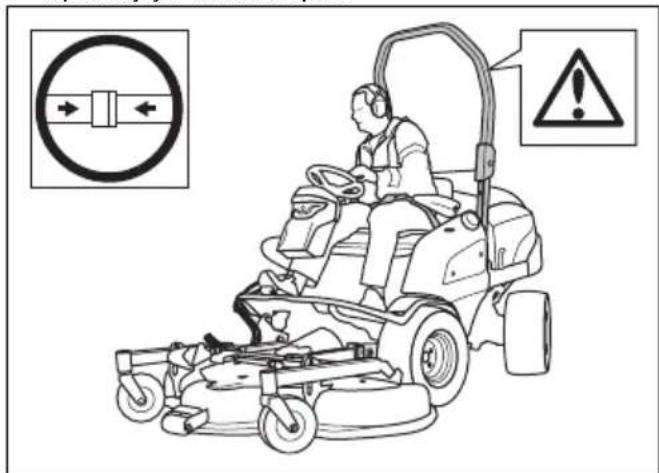

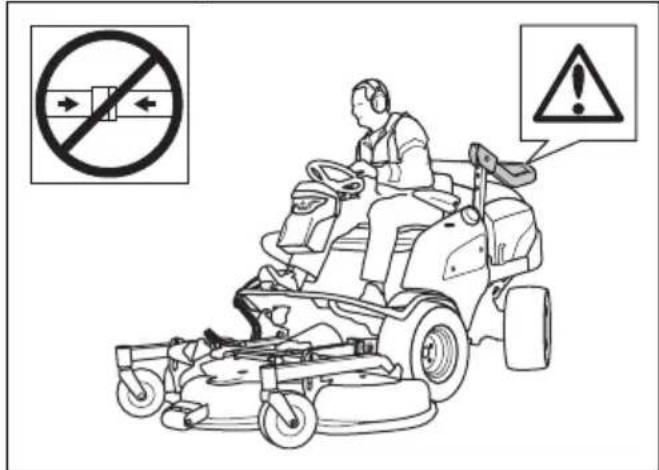

Ne uporabljajte varnostega pa-su, ce struktura ROPS ni name-scena.

Vedno uporabljaje varnostni pas, ce je struktura ROPS na-mešcena.

Opomba: Ostali znaki in oznake na izdelku se nanašajo na zahteve za certifikacijo, ki veljajo za druga komercialna obmocja.

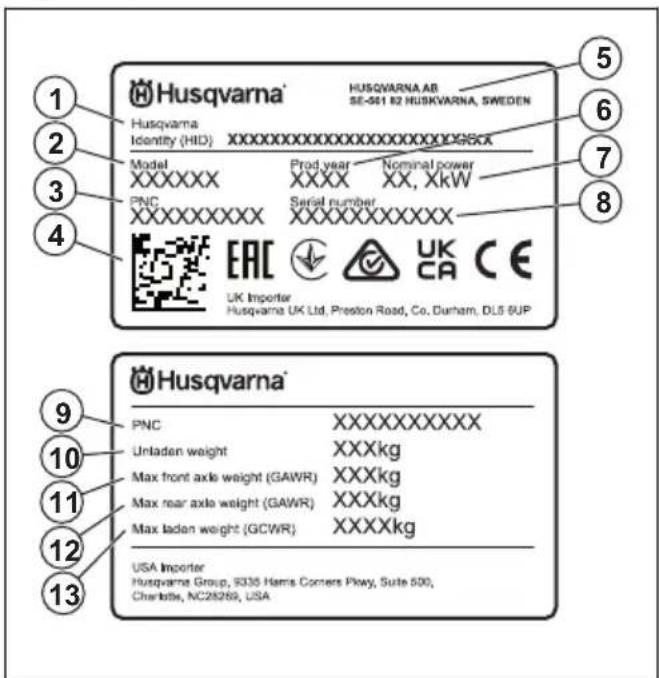

Tipska ploščica

1. Identiteta Husqvarna (HID) s stevilko izdelka, tovarno in linijo, datumom, zaporedno stevilko in kontrlno stevilko
2. Ime modela
3. Koda izdelka (PNC)
4. Bralna koda
5. Proizvajalec in naslov proizvajalca
6. Leto izdelave
7. Nazivna moc
8. Serijska stevilka z datumom, letom, tednom izdelave in zaporedno stevilko
9. Koda izdelka (PNC)
10. Teža izdelka, brez obretenite
11. Največja dovoljena obretenitev sprednje preme (GAWR)
12. Največja dovoljena obremenitev zadnje preme (GAWR)
13. Teža majvečje obretenitve (GCWR)

OPOZORILO: Zaradi predelave motorja se razveljavi EU-homologacija tega izdelka.

Škoda izdelka

Za skodo na izdelku ne odgovarjamo, c:

• Izdelek ni pravilno popravljen.
• Izdelek je popravljen z deli, ki jih ni izdelal ali odobril proizvajalec.
• Na izdelku je namescena dodatna oprema, ki je ni izdelal ali odobril proizvajalec.
• Izdelek ni bil popravljen v pooblascenem servisem centru ali pri pooblascenem organu.

Varnost

Varnostne definiticiej

Opozorila, svarila in opombe opozarjajo na posebej pomembne del preirochnika.

OPOZORILO: Se uporabi, ce obstaja nevarnost telesne poskodbe ali smrti uporabnika ali opazovalcev ob neuopostevanju navodil v tem prirocniku.

POZOR: Se uporabi, ce obstaja nevarnost poskodbe izdelka, drugih materialov ali okolice ob neupostevanju navodil v tem prirocniku.

Opomba: Se uporabi za podajanje podrobnejish informacij, potrebnih v dani situaciji.

Splošna varnostna navodila

OPOZORILO: Izdelek Iahko odreze roke in noge ter mec predmete. Ce ne upostevate varnostnih navodil, Iahko pride do resnih poskodb ali smrti.

OPOZORILO: Ce je rezalna oprema poskodovana, izdelka ne uporabljaje vec. Poskodovana rezalna oprema lahko mece predmete in povzroci resne poskodbe ali smrt. Nemudoma zamenjaje poskodovana rezila.

OPOZORILO: Izdelek med delovanjem ustvarja elektromagnetno polje. To polje lahko v nekaterih pogojih moti delovanje aktivnih ali pasivnih medicinskih vsadkov. Uporabnikom medicinskih vsadkov svetujemo, da se pred uporabo tega izdelka posvetujeo z zdravnikom ali proizvajalcem medicinskega vsadka, s cimer zmanjsajo nevarnost resnih ali smrtnih poskodb.

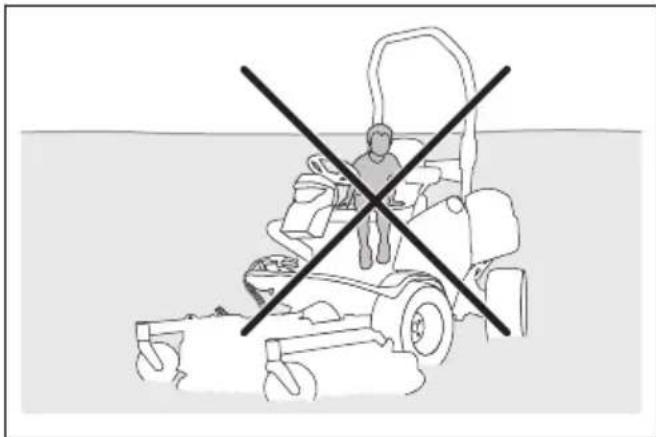

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Vedno bodite previdni in ravnajte rumnno. Izogibajte se situacijam, ki se vam zdijo prezahtve. Ce ste po branju navodil za uporabnika negotovi glede delovnih postopkov, se pred nadalnjimi postopki posvetujte s strokovnjakom.
• Pred zagonom izdelka je treba natančno prebrati in razumeti navodila za uporabo ter navodila na izdelku.
• Naučite se varno uporabljati izdelek in njegove krmlne elemente ter seseznanite z načinom hitre zaustavitve izdelka.
• Naučite se prepoznati varnostne oznake.
• Izdelek mora biti cist, zato da je lahko jasno prebrati oznake in nalepke.
• Ne pozabite, da je uporabnik odgovoren za nesreče, ki jih povzroci drugim ljudem ali njihovi lastnini.

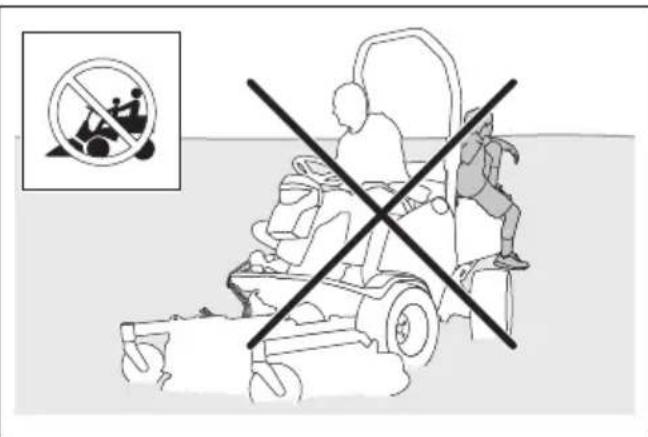

• Ne prevalajte potnikov. Izdelek sme uporabljati le ena oseba.

• Izdelka ne pustite brez nadzora, ce je motor vklopljen. Preden izdelek pustite brez nadzora, vedno ustavite rezila, aktivirajte parkirno zavoro, ustavite motor in odstranite ključ.

• Izdelek uporabljajte le podnevi ali v pogojih, ki zagotavljajo zadostno količino svetlobe. Izdelek mora biti vedno na varni razdalji od lukenj ali drugih nepravilnosti v tleh. Bodite pozorni na druga morebitna tveganja.

• Izdelka nikoli ne uporabljajte v slabem vremenu, na primer v megli, v dežju, na zatohlih ali vlaznih mestih, pri močnem vetru, mrazu, ce obstaja nevarnost strele itd.

• Poïsčite in oznacite mesta vecjih kamnov in drugih nepremicnih predmetov, da preprećte trke.

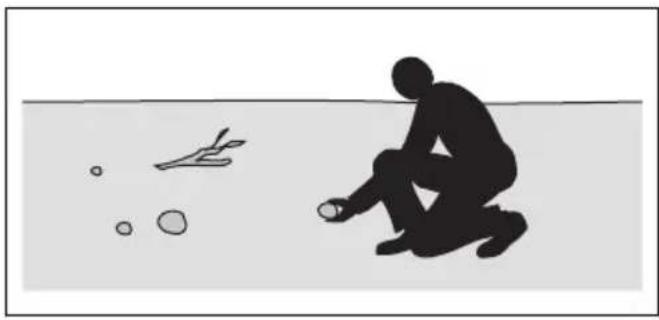

• Z obmocja odstranite predmete, kot so kamni, igrace itd., ki bi se lahko ujeli med rezila in bi jih nato vrglo ven.

• Otrokom ali drugim osebam, ki niso pooblascene za upravljanje izdelka, ne dovolite, da bi uporabljali izdelek ali ga servisirali. Starost uporabnika je lahko dolocena z lokalnimi zakoni.
  Pred zagonom motorja, vklopom pogona ali začetkom premikanja izdelka se prepričajte, da v blizini izdelka ni nikogar drugega.
• Med kosnjov blizini ceste ali preckanjem ceste bodite pozorni na promet.
• Izdelka ne uporabljaje, ce ste utrujeni, pod vplivom alkohola ali drog ali zdravil oziroma v drugih okoliscinah, ki lahko negativno vplivajo na vaš vid, pozornost, koordinacao ali presojo.
• Ne spreminjaje nastavitve stevila vrtljajev motorja.
• Izdelek vedno parkirajte na ravnipovrsini, motor pa ne sme delovati.

Varnostna navodila v zvezi z otroki

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ce niste dovolj pozorni na otroke v blizini izdelka, lahko pride do resnih nesre. Izdelek in kosnja lahko pritegeta otroke. Otroci najverjetneje ne ostanejo na mestu, kjer ste jih nazadnje videli.
• Otroci se ne smejo zadrževati v območju kosnje. Prepričajte se, da je ob otrokih odgovorna oseba.
  Opazujte otroke in zaustavite izdelek, ce se priblizajo delovnemu območju. Bodite zelo previdni blizu vogalov, grmov, dreves ali drugih predmetov, ki vam ovirajo jasen pogled.
  Pred in med vzvratno voznjo glejte nazaj in navzdol ter se takoprepriajte, da v blizini ni otrok.
• Na izdelku ne prevažajte otrok. Z izdelka lahko padejo in se resno poskodujejo ali preprecijo varno manevriranje izdelka.
• Otroci izdelka ne smejo uporabljati.

Varnostna navodila za uporabo

OPOZORILO: Med ali neposredno po delovanju se ne dotikajte motorja ali izpušnegaSYSTEMA. Med uporabo postaneta motor in izpušni system zelo vroča. Nevarnost opeklin, požara ali škode nalastnini ali blžnjih območjih. Med uporabo izdelka se izogibaje grmov in drugih predmetov.

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

Pred in po vzvratni voznji vedno glejte navzdol in nazaj. Bodite pozorni na velike in majhne ovire.
Pred zavijanjem v vogalih zmanjsajte hitrost.
Pri voznji po obmocjih, ki jih ne nameravate kositi, ustavite rezila.

POZOR: Pred uporabo izdelka preberite previdnostna navodila v nadaljevanju.

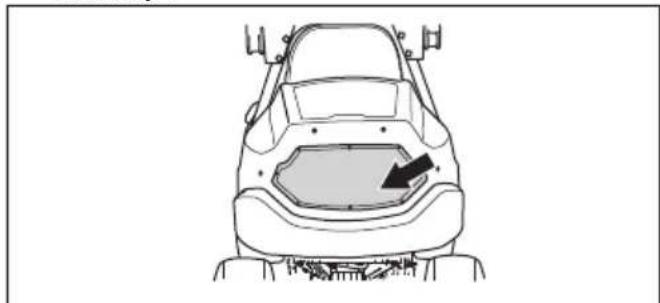

Pred uporabo izdelka z dovodne odprtine hladnega zraka motorja odstranite travo in umazanijo. Ce je odprtina za dovod hladnega zraka blokirana, obstaja nevarnost okvare motorja.
- Previdno se izogibajte kamnom in drugim vecjim predmetom, in poskrbite, da se jih z rezili ne dotaknete.
- Z izdelkom se ne premikajte prek teh predmetov. Če med upravljanjem izdelka prevozite ali udarite ob predmet, se ustavite se ter preglejte izdelek in kosišće. Če je potrebno, izdelek popravite, preden ga ponovno zaženate.

Osebna zašcitna oprema

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Med uporabo izdelka obvezno uporabljaje ustrezno osebno zašcitno opremo. Osebna zašcitna opremane more popolnoma prepreci t i poskodb, vendar v primeru nesrece omili posledice. Prodajalec raj vam pomaga izbrati ustrezno opremo.
• Uporabljajte odobreno zašcito za sluh. Dolgotrajna izpostavljenost hrupu lahko povzroči trajne okvare sluha.
• Uporabite trpeznobutev, ki ne drsi. Priporocamo obtuv z ojacono konico. Ne bodite bosi ali nosite odprtih cevljev.

• Po potrebi uporabite zašcitne rokavice, npr. kadar pritrujete, pregledujete ali Čistite rezalno opremo.
• Ne nosite ohlapnih oblačil, nakita ali drugih predmetov, ki se lahko ujamejo med premikajoće se dele.
  V blizini imejte opre mo za prvo pomoč in gasilni aparat.

Varnostne naprave na izdelku

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ne uporabljaje izdelka z varnostimi napravami, ki so poškodovane ali ne delujejo pravilno. Redno preverjaje varnostne naprave. Če so varnostne naprave poškodovane, se obrnite na servisnega zastopnika družbe Husqvarna.
• Ne spreminjaje varnostnih naprav. Izdelka ne uporabljajte, ce zašcitne plošće, zašcitniPokrovi, varnostna stikala ali druge zašcitne naprave niso namescene oz. so poskodovane.

Zaščitna struktura proti prevracanju (ROPS)

Zašcitna struktura proti prevračanju (ROPS) je zašcitni okvir, ki zmanjsuje nevarnost poskodb pri prevrnitvi izdelka. Kadar izdelek upravljate na klancu, uporabite strukturo ROPS in varmostni pas.

Varnostni pas

Varnostni pas preprećuje poškodbe vprimeru nesreč ali prevalnite izdelka. Varnostni pas uporabljajte le, ko je struktura ROPS vklopljena. Prepričajte se, da je varnostni pas pravilno namesčen in ni poškodovan.

Ročica za nadzor prisotnosti uporabnika (OPC)

OPC se vklopi, ko upravljavec vstane s sedeza.
Indikator OPC nazaslonu zasveti. OPC vklopi varnostni tokokrog. Glejte Pregled pogojev delovanja na strani 218.

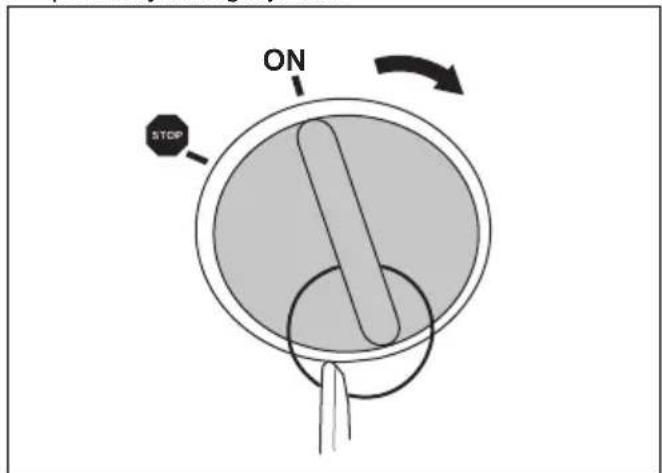

Preverjanje kontaktnega kliquca

• Zazenite in zaustavite motor, da preverite kontaktni ključ. Glejte, Zagon motorja na strani 228 in Zaustavitev motorja na strani 232
• Ko kontaktni ključ obrnete v položaj za zagon, se mora motor zagnati.
• Ko kontaktni ključ obrnete v položaj za zaustavitev, se mora motor nemudoma zaustaviti.

Pregled pogojev delovanja

Pogoji delovanja so:

• Motor je mogoce zagnati le, ce je pogon rezil izklopljen.
• Motor je mogoce zagnati le, ce je aktivirana parkirna zavora.
• Pogon rezil lahko deluje le, Če uporabnik sedi na sedežu.

Pogoje delovanja vsak dan preglejte.

1. Poskusite zagnati motor pri vklopljenem pogonu rezil. Če pogoji delovanja delujejo, se motor ne zažene.
2. Poskusite zagnati motor brez aktivirane parkirne zavore. Če pogoji delovanja delujejo, se motor ne zažene.
3. Zaženite motor, vklopipe pogon na rezilih in vstanite sedeža. Če pogoji delovanja delujejo, se bodo rezila v kosišcu zaustavila.

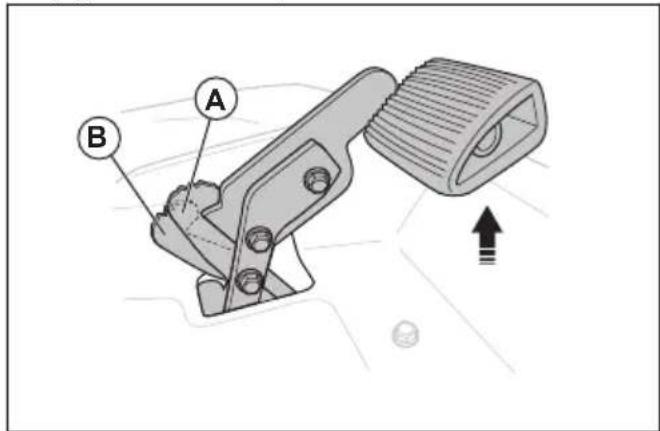

Preverjanje delovanja stopalk za voznjo naprej in vzvratno voznjo

1. Zazenite izdelek.
2. Stopalki za voznjo naprej in vzvratno voznjo ne smeta biti blokirani in se morata prosto premikati.
3. Previdno pritisnite stopalko za voznjo naprej, da se premaknite naprej.
4. Sprostite stopalko za voznjo naprej, da zavrete. Prepričajte se, da se motor vklopi, ko sprostite stopalko za voznjo naprej.
5. Ta postopek ponovite za stopalko za vzvratno vožnjo.

Opomba: Izdelek ima zavoro, ki se vklopi, ko sprostite stopalke. Ce ze lite hitreje zmanjsati hitrost, pritisnite drugo stopalko.

1. Prepričajte se, da se izdelek ne premika, ko stopalki za vožnjo naprej in vožnjo nazaj nista vklopljeni.

Parkirna zavora

OPOZORILO: Ce parkirna zavora ne deluje, se izdelek lahko zane premikati in povzroci poskodbe ali skodo. Parkirno zavoro morate redno pregledovati in nastavljati.

Glejte Pregled parkirne zavore na strani 239.

Dušilnik

Dusilnik zmanjsije raven hrupa na najnizjo moznno raven in odvaja izpušne pline stran od uporabnika.

Izdelka ne uporabljaje, ce dušilnik ni namesčen ali je poskodovan. Poškodovan dušilnik zviša nivo hrupa in poveča nevarnost požara.

OPOZORILO: Dusilnik se med in po uporabi ter med delovanjem motorja v prostem teku zelo segreje. V blizini vnetljivih materialov in/ali hlapov bodite previdni, da preprecite pozar.

Preverjanedusilnika

• Dusilnik redno preverjaje in se takoprepricajte, da je pravilno namescen in ni poskodovan.

ZaščitniPokrovi

Manjkajci ali poskodovani zašcitniPokrovi poveća nevarnost poskodb pri premikajocih se delih in vrocih povrsinah. Pred zagonom izdelka preverite nivo olja.Preprčajte se, da so zašcitniPokrovi pravilno namesceni in na njih ni razpok ali drugih poskodb. Zamenjaje poskodovanePokrove.

Kosnja na klancinah

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

Kosnja trave na klancinah poveca nevarnost zaradi izgube nadzora nad izdelkom in prevračanjem. To lahko povzroci poskodbe ali smrt. Na vseh pobočjih je treba travo kositi previdno. Če po klančini ne morete voziti vžvratno ali se ob tem ne počutite varno, je ne kosite.
- Odstranite kamenje, veje in druge ovire.
- Smer kosnje mora biti vrha proti dnu pobocja in obratno, ne pa z ene strani na drugo.
- Ne spušćajte se po klancinah z dvignjenim kosišćem.
- Izdelka ne upravljaje na klancinah z naklonom, večjin od 10^ .

• Izdelka ne zaganajte ali zaustavljaje na klančini.
• Po klancinah vozite brez ustavljanja in počasi.
• Hitrosti in smeri ne spreminjaje sunkovito.
• Ne zavijajte večkrat, kot je potrebno. Pri spuščanju po pobocju zavijajte počasi in postopoma. Vozite z majhno hitrostjo. Previdno obracajte volan.
  Bodite pozorni in ne vozite prek brazd, lukenj in grbin. Na neravnih tleh obstaja veja nevarnost prevračanja izdelka. Visoka trava lahko prekriva ovire.
• Ne kosite v blizini robov, jarkov ali nabrezij. Izdelek se lahko nenadoma prevrne, ce s kolesi zapeljete na rob strme klancine ali jarka oz. ce rob popusti. Ce izdelek pade v vodo, obstaja nevarnost utopitve.

• Ne kosite mokre trave. Mokra trava je spolzka in lahko se zgodi, da pnevmatike izgubijo oprijem, zaradi cesar izdelek zdrsne.
• Ne stopite na tla, da bi poveçali stabilnost izdelka.
  Vozite zelo previdno, ce ste priklopili dodatno opremo ali drug predmet, zaradi katerega je izdelek manj stabilen.
• Za povečanje stabilnosti izdelka, na kolesa namestite uteži in protiuteži. Če potrebujete vec informacij, se obrnite na prodajalca. Pri P 525DX uporabljaje protiuteži, sj pri izdelkih s pogonom na vsa kolesa uteži ni mogоće uporabljati.

Varna uporaba goriva

OPOZORILO: Z gorivom ravnajte previdno. Je zelo lahko vnetljivo in lahko povzroci poskodbe in gmotno skodo.

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Posode za gorivo ne polnite v zaprtih prostorih.
• Dizelsko gorivo in dizelski hlapi so strupeni ter zelo lahko vnetljivi. Bodite previdni pri ravnanje uz dizelskim gorivom, da preprečite poškodbe ali požar.
• Ne odstranitePokrova posode za gorivo in je ne polnite pri delujoem motorju.
  Pred polnjenjem goriva se motor mora ohladiti.
• Med polnjenjem goriva ne kadite.
  Goriva ne polnite v blizini isker ali odprtega ognja.
• Ce system goriva pušča, ne zaženite motorja, dokler mesta puščanja niso zatesnjena.

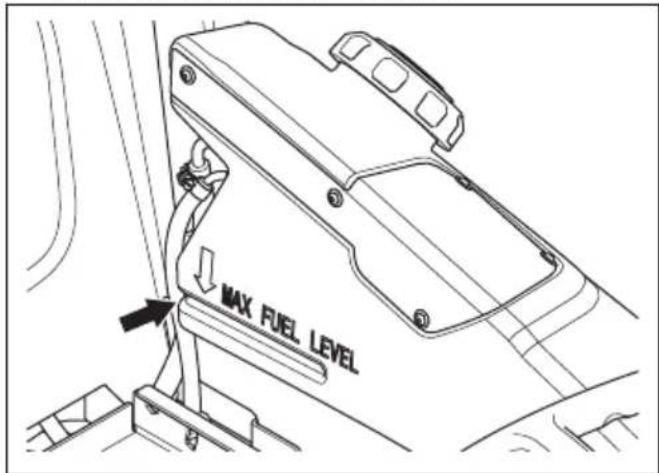

• Goriva ne napolnite nad priporočen nivo. Zaradi toplote motorja in sonca se gorivo razteza in se prelijje,Če je posoda prenapolnjena.
• Ne prenapolnite ga. Če gorivo polijete po izdelku, ga počistite in počakajte, da se osusi, preden motor vklopite. Če se polijete po obleki, se preoblecite.
  Gorivo shranjujte le v odobrenih posodah.
• Izdelek in gorivo shranite takto, da se izognete skodi, ki bi jo lahko povzrociho uhajanje goriva ali hlapov.
  Gorivo naj izteče v ustrezno posodo - to storite na odprtem in na varni razdalji od odprtega ognja.

Varna uporaba baterije

OPOZORILO: Poškodovana baterija lahko eksplodira in povzroci poskodbe. Če je baterija deformirana ali poskodovana, se obrnite na pooblasčeno servisno delavnico Husqvarna.

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

V blizini baterij nosite zašcitna očala.
V blizini baterije ne nosite zapestne ure, nakita ali drugih kovinskih predmetov.
Baterijo shranjujte zunaj dosegatrok.
- Baterijo polnite v prostoru z dobrim zračnim pretokom.
- Med polnjenjem baterije vnetljive materiale hranite na razdalji najmanj 1 m.
Zamenjane baterije zavrzite. Glejte Odstranitev na strani 263.
- Iz baterije lahko prihajao eksplozivni plini. V blizini baterije ne kadite. Baterija ne sme priti v stik z odprtim plamenom in iskrami.

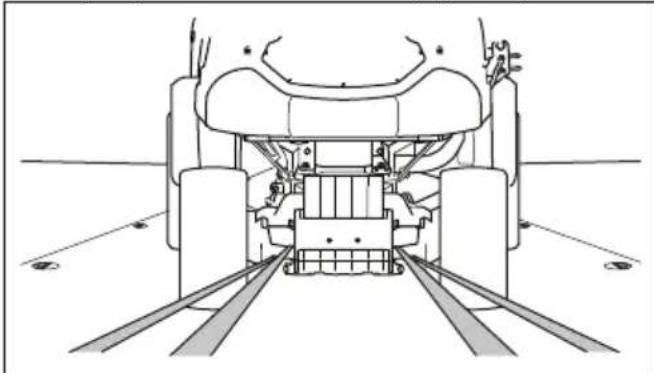

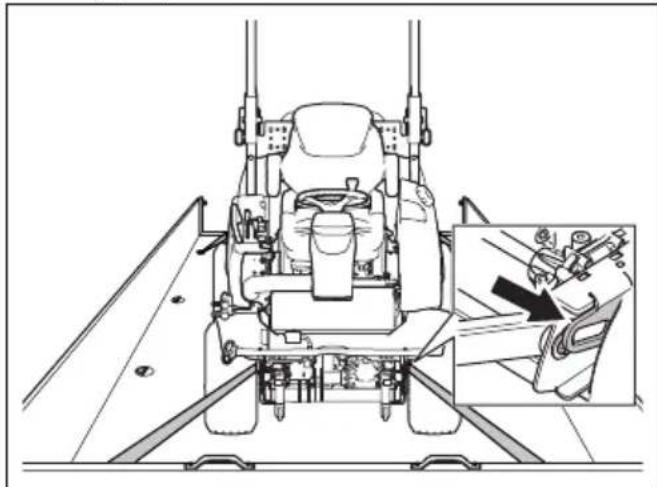

Varnost pri transportu

• Za transport izdelka uporabite odobreno transportevozilo.

• Izdelek je težek in lahko povzroci zmečkanine. Bodite previdni, ko ga natovarjate ali raztovarjate za vozila ali prikolice.

• Transportiranje tega izdelka je lahko omejeno z nacionalnimi ali lokalnimi predpis.
• Voznik transportnega vozila je odgovoren za varno pričvrstitev izdelka med transportom. Glejte Varno pritrjevanje izdelka na prikolico za prevoz na strani 261.

Varnostna navodila za vzdhrževanje

OPOZORILO: Izdelek je težak in lahko povzroči telesne poskodbe ali materialno škodo na lastnini ali na sosednjih območijh. Ne izvajaje vzdřevalnih del na motorju ali kosischu, ce niso izpoljeni naslednji pogoji:

• Motor je izklopjen.
• Izdelek je parkiran na ravni povrsini.
• Parkirna zavora je aktivirana.
• Kontaktni ključ je odstranjen.
  Kosiše je izklopljeno.
• Ce je glavno stikalo izklopljeno. Glejte Zagon motorja na strani 228

OPOZORILO: Izpušni plini iz motorja vsebujejo ogljikov monoksid, ki je strupen in zelo nevaren plin brez vonja. Izdelka ne zaženite v zaprtem prostoru ali prostoru z nezadostnim prezračevanjem.

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Za njaboljso učinkovitost in varnost, redno izvajaje vzdřevalna dela na izdelku, kot je navedeno v urniku vzdřevanja. Glejte.
• Elektrichi udar lahko povzroci poskodbe. Ne dotikajte se kablov, ko je motor vklopljen. Delovanja vžigalnegasistema ne preverjajte s prsti.
• Motorja ne zaženite, Če so zašcitniPokrovi odstranjeni.Obstaja velika nevarnost poškodb zaradi premikajocih ali vročih delov.
  Pred izvajanem vzdrrzevalnih del v motornem prostoru se mora izdelek ohladiti.
• Rezila so ostra in lahko povzrocijo ureznine. Na rezila namestite zašcitio ali nosite zašcitne rokavice, ko na njih izvajate dela.
  Kosišce za cisčenje vedno premaknite v servisni položaj. Izdelka za dostop do kosišca ne parkirajte v blizini jarka ali na klančini.

POZOR: Pred uporabo izdelka preberite navodila v povezavi z opozorili nadaljevanju.

• Ce sta svečka ali vžigalni kabel odstranjena, ne obracajte motorja.
• Prepricajte se, da so vse matice in vijaki pravilno zategnjeni ter da je oprema v dobrem stanju.
• Ne spreminjaje nastavitev krmilnikov. Če ješt. motorjev previsoko, se lahko deli izdelka

poskodujejo. Za najvisje dovoljeno stevilo vrtljajev motorja glejte Tehnici podatki na strani 264.

• Izdelek je homologiranismo za uporabo z opremo, ki jo dobavi ali priporoca proizvajalec.

Montaža

Namešanje kosišca Combi 132, Combi 155

Opomba: Kosišće in izdelek morata biti na ravni podlagi, preden pritrdite kosišće.

1. Dvižno ročico premaknite v položaj (B), da spustite ročice bremen.

OPOZORILO: Dvižne ročice ne premaknite v položaj za kosnio (A). Sila dvižne vzmeti lahko povzroči težke poskodbe.

1. Previdno ravnajte z izdelkom pred kosiscem.
2. Dvizne ročice morajo biti v zglobu kosišča.
3. Aktivrajte parkirno zavoro.

4. Zaustavite motor.

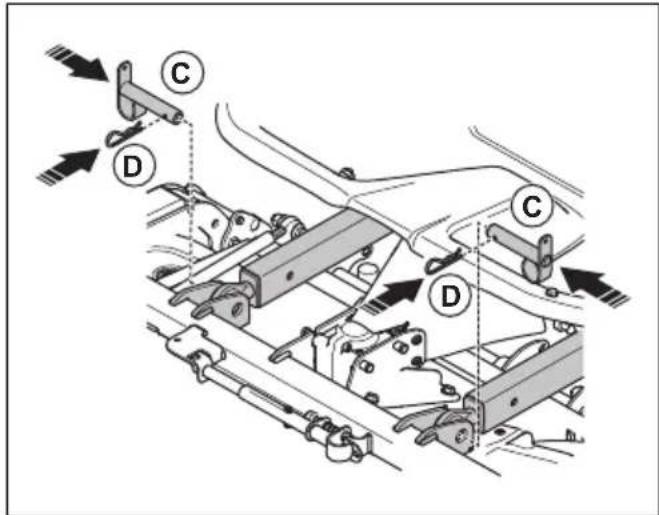

5. Vstavite vijaka (C) in pritrdite zatica (D) na dvižnih ročicah.

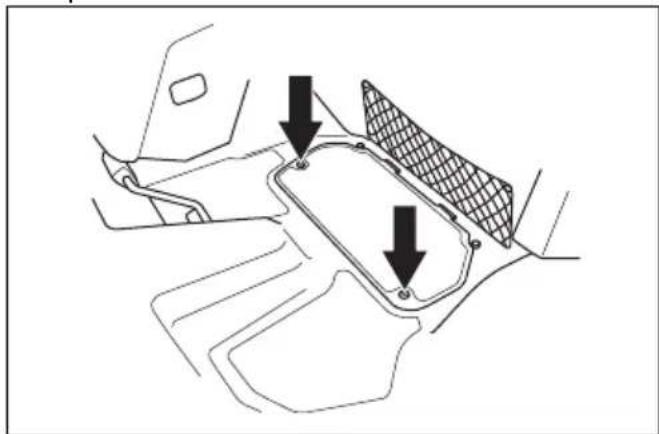

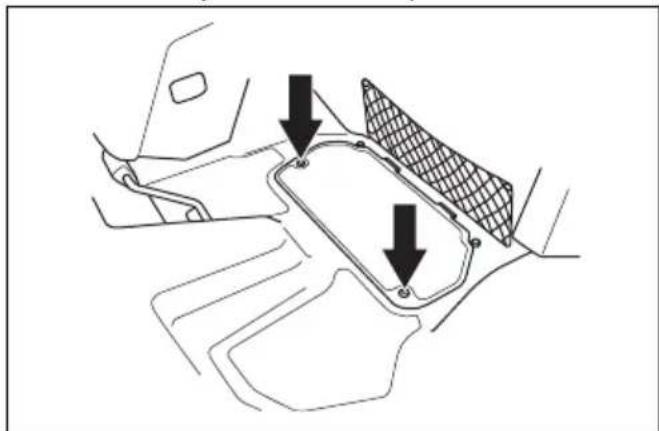

1. Odstranite 2 vijaka in servisno loputo.

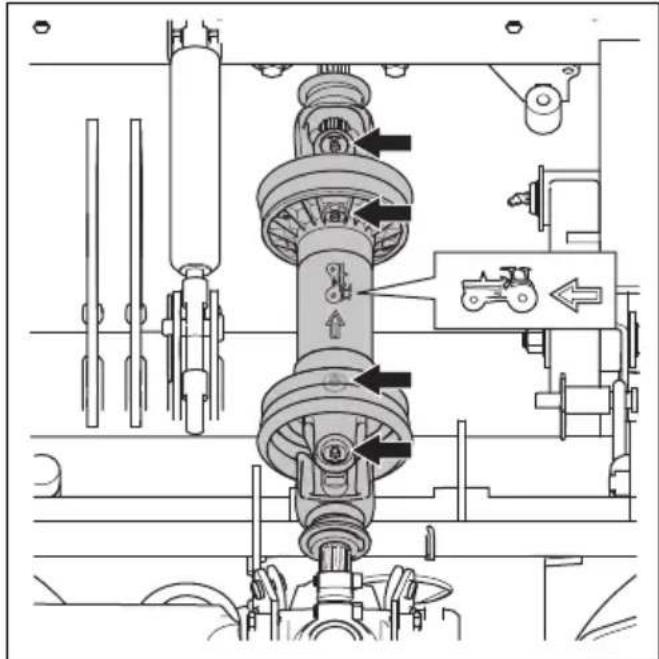

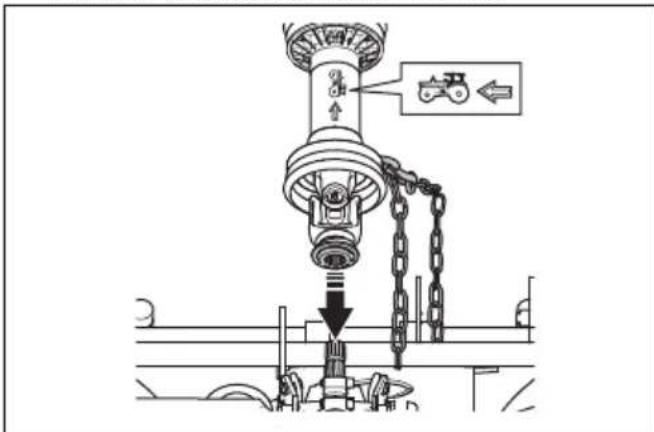

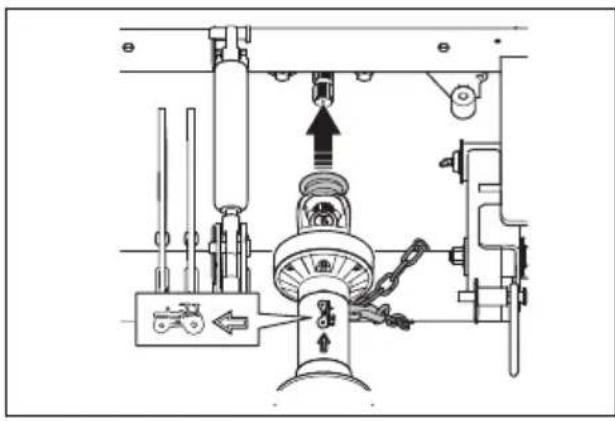

1. Spoj pogonske gredi povlecite nazaj in pritrdite pogonsko gred na kardanski pogon.

Opomba: Puscica na simbolu mora biti usmerjena proti izdelku.

1. Zadnjo varnostno verizico namestite okrog dvizne gredi.
2. Varnostno verizico pritrdite na pogonsko gred.
3. Spoj pogonske gredi povlecite nazaj in pritrdite pogonsko gred na kotni prenos kosišca.

1. Gumijasto zašcito prepognite nad spojem gredi.
2. Sprednjo varnostno verizico namesite okrog cevi.
3. Varnostno verizico pritrdite na pogonsko gred.
4. Namestite servisno Ioputo in privijte vijaka.
5. ZaZenite motor.
6. Dvizno rocico povlecite nazaj, da se kosisiče dvigne. Dvignite ga, dokler kolesa za obracanje kosisiča niso dvignjena od tal.
7. Zaustavite motor.

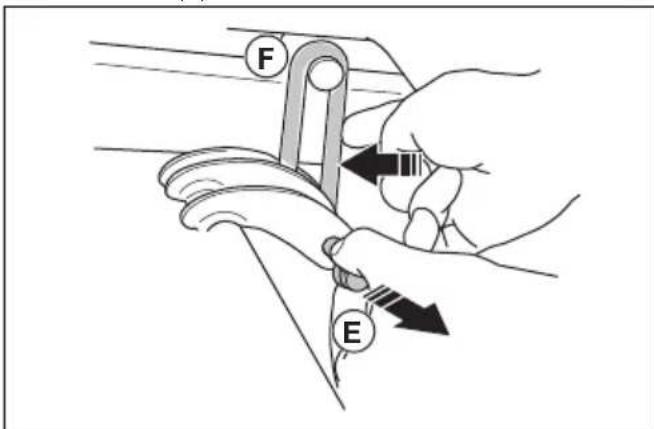

8. Povlecite vzmet (E) in jo pritrdite na dvizna obrocka na kosiscu (F).

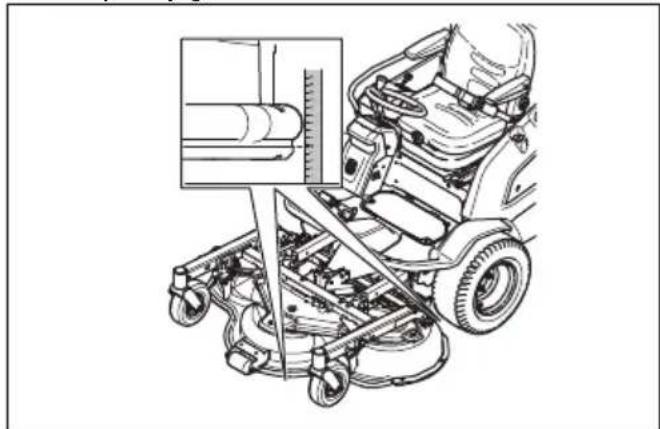

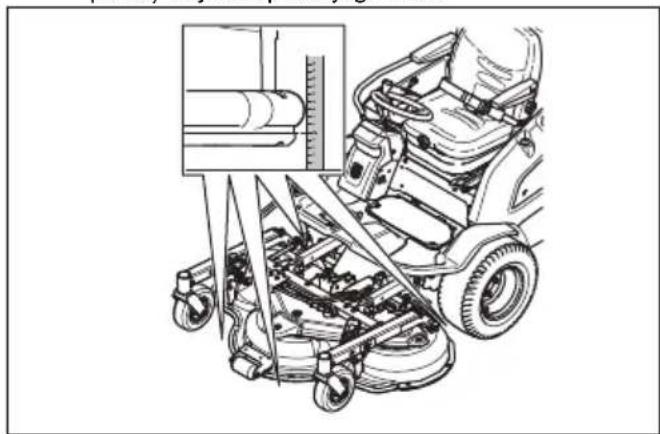

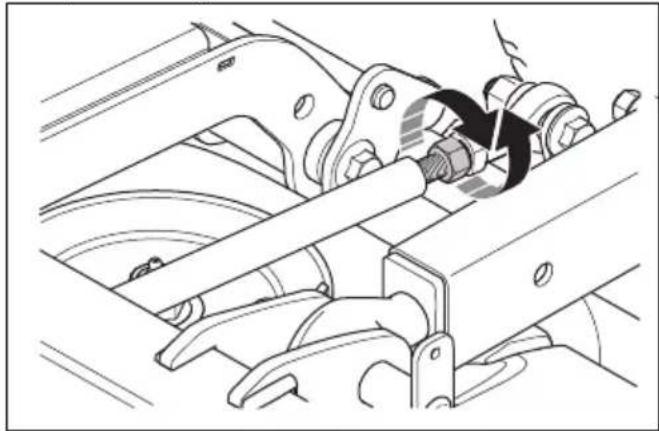

1. Preverite vzporednost kosisca. Glejte Preverjanje vzporednosti kosisca na strani 239

Nameschanje kosišca Combi 132 X, Combi 155 X

1. Namestite kosišće. Glejte Namešcanje kosišča Combi 132, Combi 155 na strani 221.

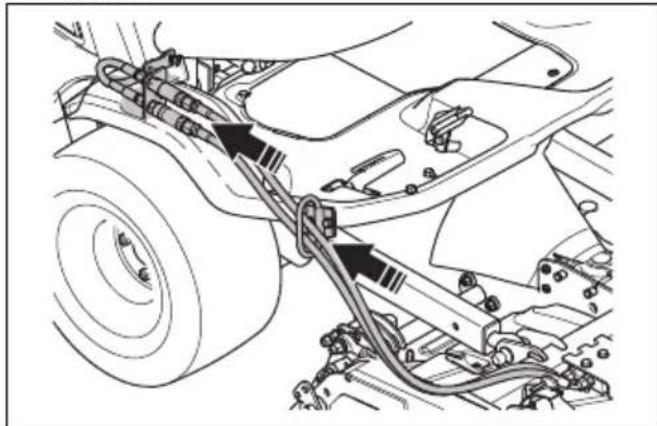

2. Hidravlicne cevi premaknite iz kosišca skozi odprtino.

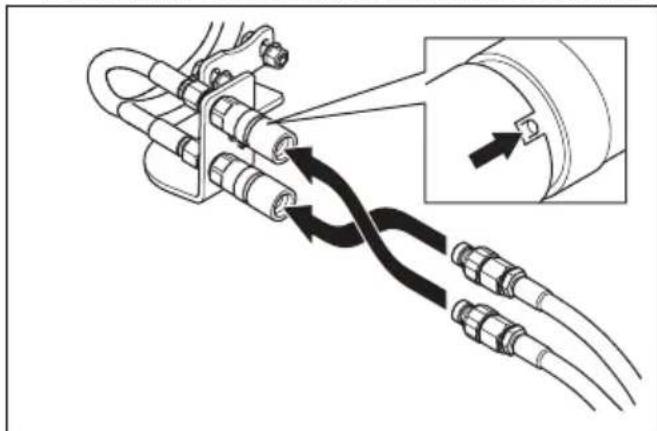

1. Priklopite hidravlicne cevi na spoj na izdelku. Prirobnica in reza morata biti popolnama poravnani.

Opomba: Položaj hidravlicnih cevi upravlja funkcijo delovanje ročice za nastavitev višine kosnje. ČeŽelite spremeniti funkcijo delovanja ročice za nastavitev višine kosnje, spremenite položaj hidravlicnih cevi.

Odstranjevanje kosišča

1. Izdelek parkirajte na ravna tla.
2. Zaustavite motor.
3. Rocico za nastavitev visine kosnje dvakrat ali trikrat premaknite naprej in nazaj, da sprostite preostali tlak.
4. Za Combi 132 X in Combi 155 X sprostite spoje in odklopite hidravlicne cevi.
5. Aktivajte parkirno zavoro.

6. Dvizno rocico premaknite naprej, da se kosisce spusti. Ustavite spuschanje, preden se kolesa za obracanje kosisce dotaknejo tal.

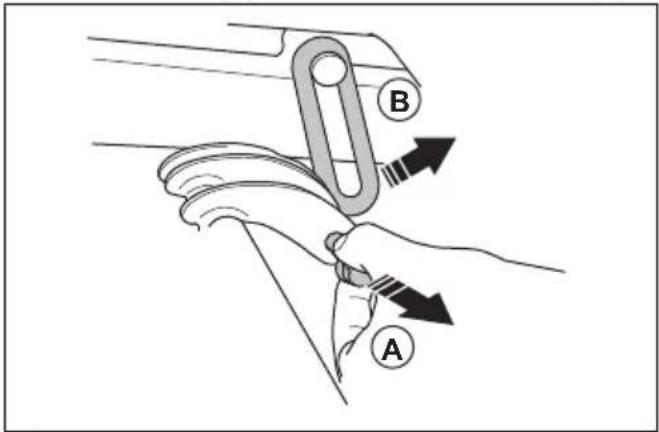

7. Povlecite vzmet (A) in odstranite dvizna obrocka (B).

1. ZaZenite motor.
2. Dvižno ročico premaknite v položaj (C), da spustite ročice bremen.

OPOZORILO: Dvižne ročice ne premaknite v položaj za kosnjo (D). Hidravlčna sila lahko povzroci težjo poskodbo.

1. Zaustavite motor.

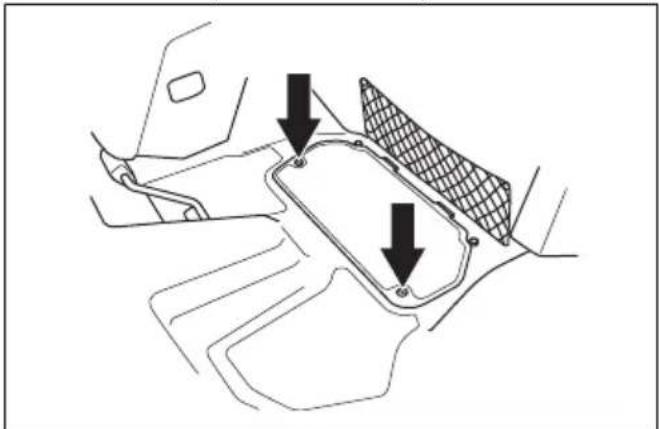

2. Odstranite 2 vijaka in servisno loputo.

1. Gumijasto zašcito dvignite s spoja gredi.
2. Spoj pogonske gredi povlecite nazaj in odstranite pogonsko gredi s kotnega prenosa kosišca in s kardanske gredi.

3. Odstranite varnostne verizice.

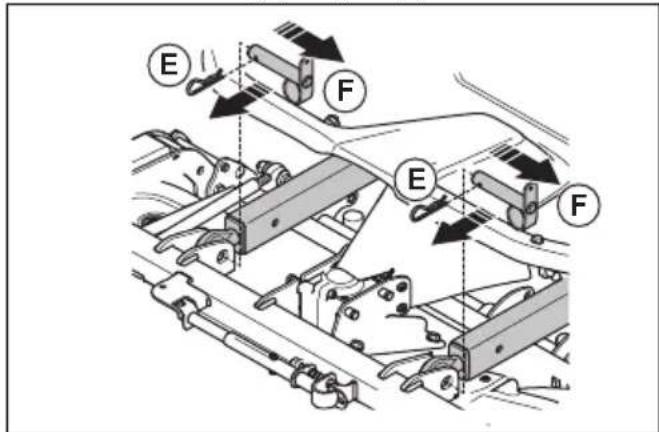

4. Odstranite zatica (E) in vijaka (F) z dviznih rocic.

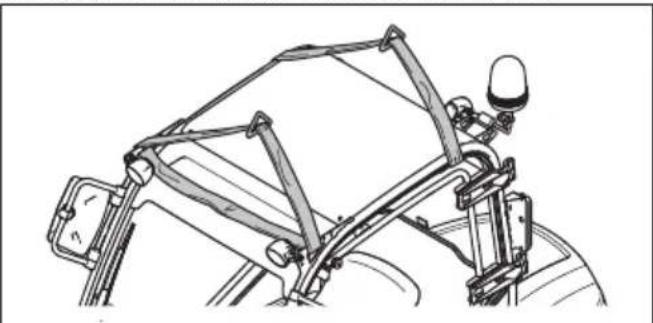

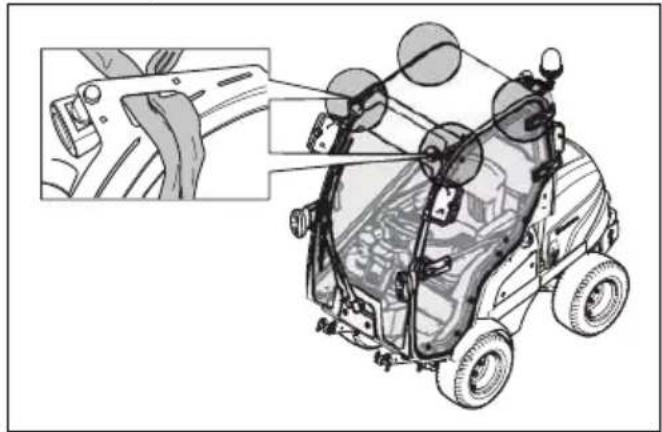

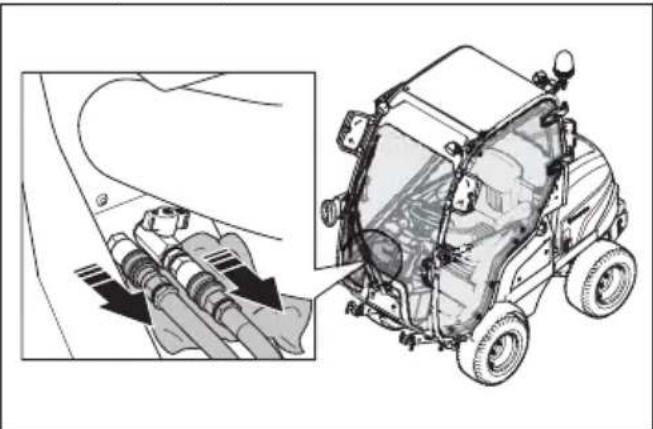

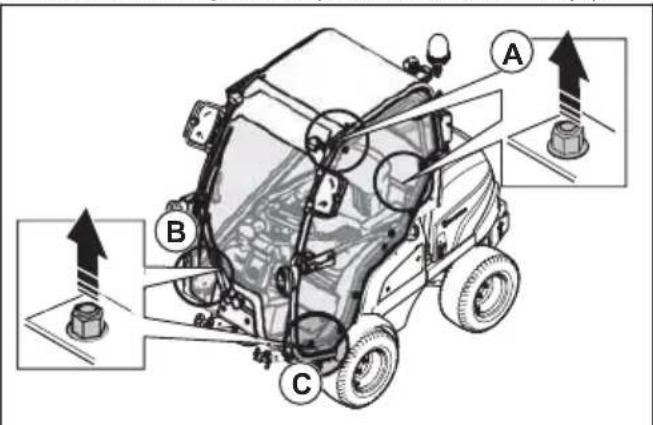

Odstranitev in namestitev kabine

1. Odstranite vrata kabine. Glejte Odstranitev in namestitev vrat na strani 225.
2. Odstranite zasilna vrata. Glejte Odstranitev in namestitev zasilinih vrat na strani 225.

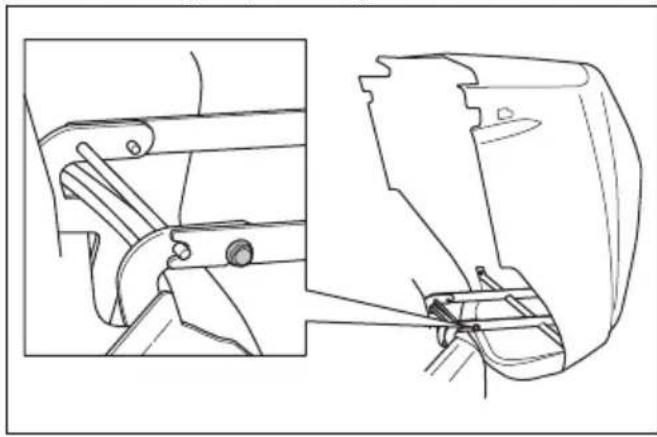

3. Odstranite gumijasta trakova in odpritePokrov motorja.

4. Odklopite akumulator.

1. Odstranite servisno Ioputo. Glejte Odstranitev servisne Iopute na strani 237.

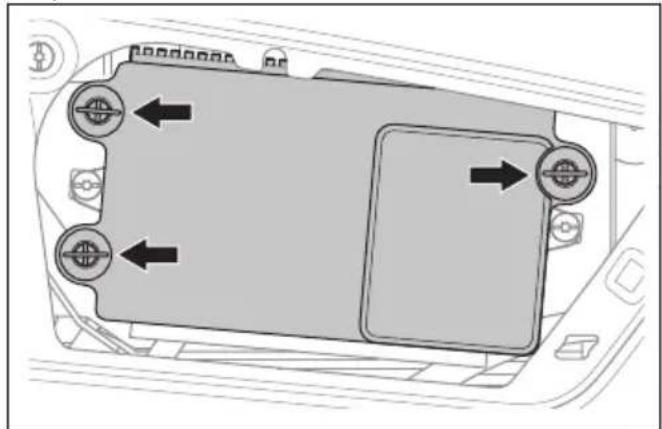

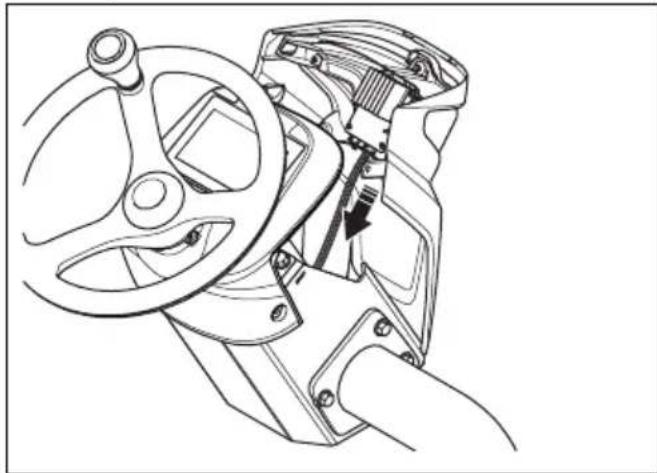

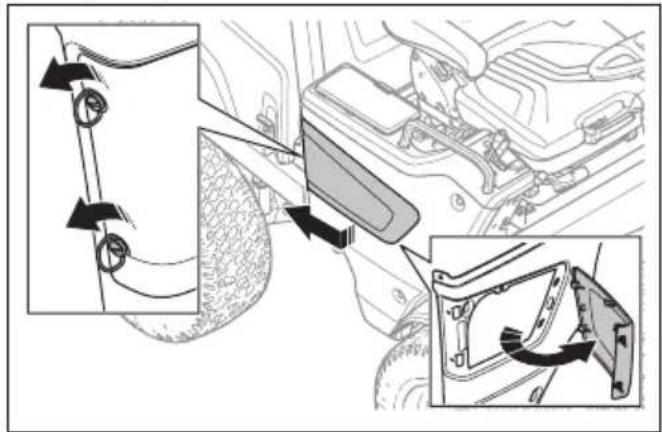

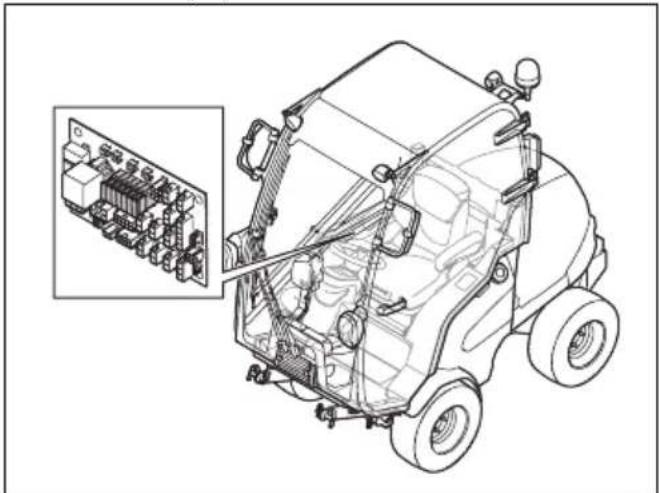

2. OdstranitePokrov omarice z varovalkami.Glejte OdstranitevPokrova krnilne enote na strani 237.

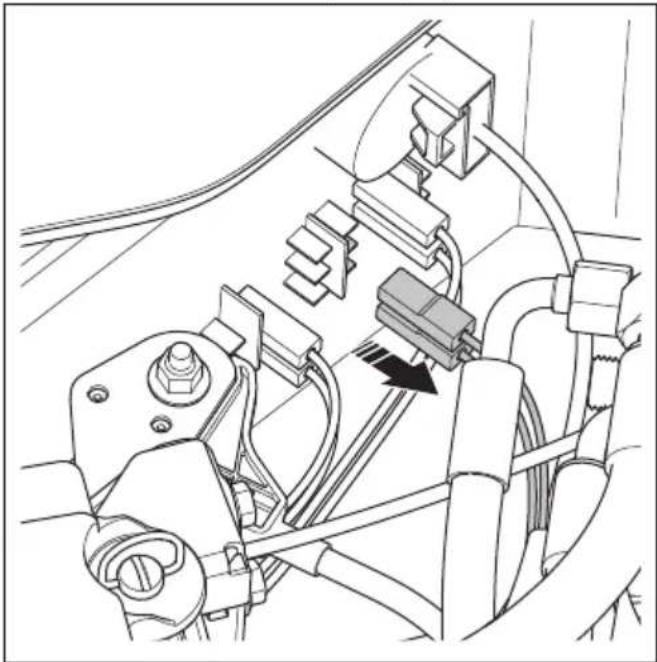

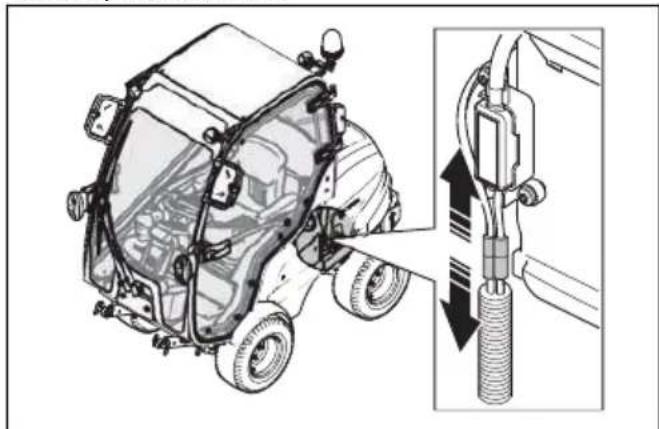

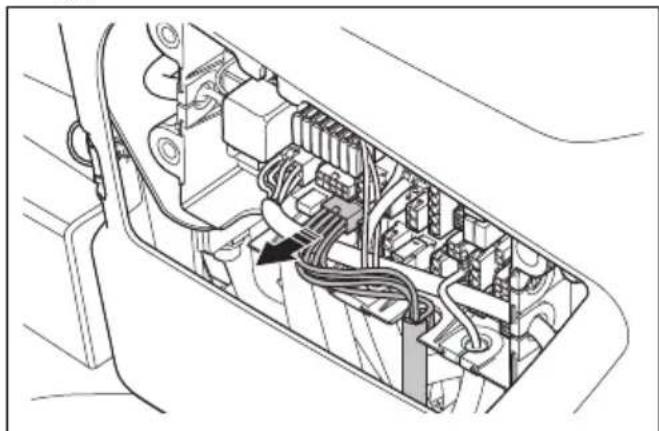

3. Odklopite kabel za upravljanje kabine. Kabel ima crn vtič.

1. Gumijast nastavek namestite v prazno rezo.

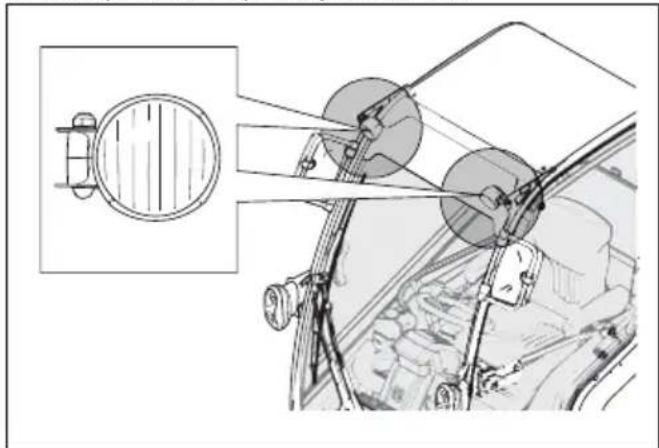

2. S stikala zarometov odklopite 2 priključka.

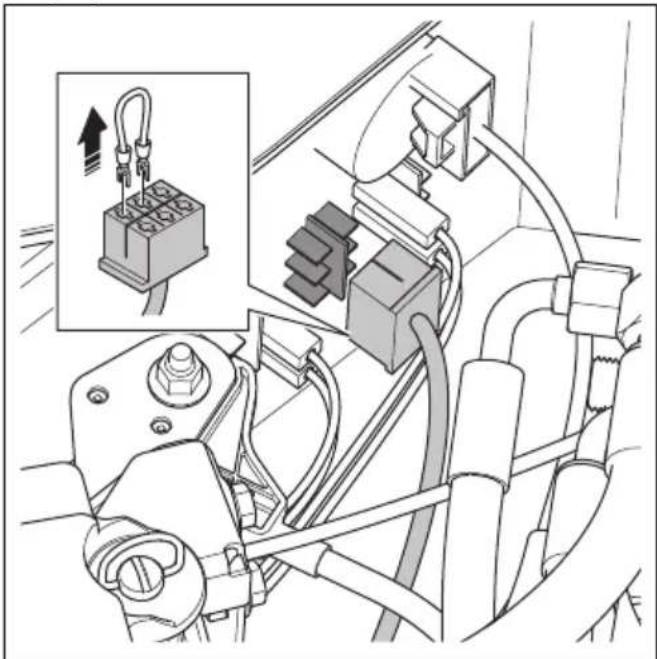

1. S prikljucka odstranite mosticek za kable in prikljucek namestite na stikalo zarometov.

1. Vklopite in izklopite stikalo zarometov, da preverite, ali zarometi pravilno delujejo.

2. Postavite krpo pod cevi grelnika kabine.

Opomba: Preprecite uhajanje hladine tekocine tako, da izklopite ogrevanje kabine, preden odklopite cevi.

1. Odklopite cevi grelnika kabine.

1. Odstranite 2 vijaka in 2 podložki za sedežem (A).

1. Odstranite vijak in podložko za cevmi grelnika kabine (B).

2. Odstranite vijak in podložko na sprednji strani vrat (C).

3. Sedež preklopite naprej.

4. Speljite 2 pasova skozi vrata in zasilni izhod.

1. Speljite 2 pasova skozi kabino.

2. Pritrdite pasova na dvizne zanke kabine.

1. Previdno dvignite kabino s pasovoma z dvigalom.
2. Kabino dvignite 10 cm nad izdelkom.

POZOR: Kabina mora biti dvignjena nad vijaki.

1. Kabino previdno premaknite naprej.

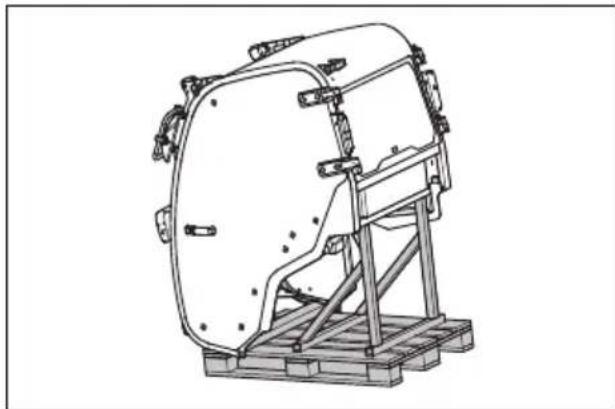

2. Namestite kabino na nosilec kabine. Glejte Skladischenje kabine na strani 263

OPOZORILO: Struktura ROPS
mora biti namescena, ko odstranite
kabino. Glejte Vklop in izklop strukture
ROPS na strani 225.

1. Namestitev poteka v obratnem vrstnem redu.

Odstranitev in namestitev vrat

1. Vrata odpritza 90 stopinj.
2. Izvolecite plinsko vzmet in odvjte kroglicni zglob.
3. Dvignite vrata, da jih odstranite.
4. Namestitev poteka v obrtnem vrstnem redu.

Odstranitev in namestitev zasilnih vrat

1. Odpritr očaj na zasilnih vratih.
2. Odstranite tečajni sornik.
3. Vrata odpritza 90 stopinj.
4. Dvignite zasilna vrata, da jih odstranite.
5. Namestitev poteka v obrnem vrstnm redu.

Vklop in izklop struktur ROPS

• Odstranite 2 vijaka, ki držita strukturo ROPS, in jo zložite v smeri nazaj, da jo snamete. Strukturo ROPS vklopite v obratnem vrstnem redu.

OPOZORILO: Sledite spodnjim navodilom za strukturo ROPS in varnostni pas.

• Ne uporabljaje varnostega posu, ce je struktura ROPS odklopljena.

• Ko je struktura ROPS priklopljena, vednopraborljaje varnostni pas.

• Prepricajte se, da je struktura ROPS pravilno namescena in ni poskodovana.

Delovanje

Uvod

OPOZORILO: Pred uporabo izdelkamorate prebrati in razumeti poglavje ovarosti.

Dolivanje goriva

OPOZORILO: Dizelsko gorivo je zelo vnetljivo. Bodite previdni in ga dolivajte na prostem. Glejte Varna uporaba goriva na strani 219.

OPOZORILO: Na posodo za gorivo ne odlagajte nicesar.

POZOR: Ce uporabite neustrezno vrsto goriva, lahko poskodujete motor.

Gorivo mora ustrezati predpisom za emisije, zato mora biti v skladu s standardom EN590 ali ASTM D975 in ne sme vsebovati vec kot 500 delcev na milijon ali 0.05% teze zvepla. Za vec informacij o kakovosti goriva si oglejte navodila za uporabo Kubota.
- Uporabljaje dizelsko gorivo s cetanskim stevilom 45 ali visjim. Ne uporabljaje dizelskega goriva z meşanico biodizelskega goriva, ki vsebuje več kot 5% goriv na osnovi mineralnih olj.

Opomba: Pri temperaturi, nizji od 0^ /

^ , morate uporabiti gorivo za hladne razmere. Za vec informacij se obrnite na servisnega zastopnika Husqvarna.

Pred vsako uporabo preverite nivo goriva in ga po potrebi dolijte.

Goriva ne dolivajte nad oznako za maksimalno kolićino goriva na posodi za gorivo.

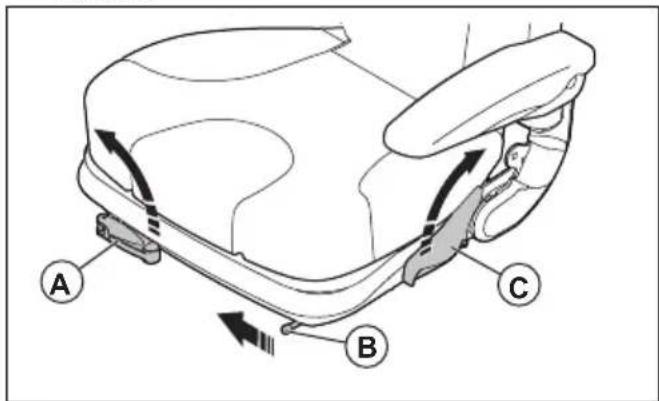

Nastavitev sedeža (P 520DX, P 525DX)

OPOZORILO: Med uporabo izdelka ne nastavlajte sedeža.

1. Za nastavitev vzmetenja sedeza obrnite rocico (A). Ročico povlècite navzgor, Če Želite, da je sedež bolj vzmeten, oziroma navzdol, Če Želite, da je manj vzmeten.

1. Za pomikanje sedeza naprej ali nazaj povlecite rocico (B) proti sredini sedeza. Sedezm premaknite v ustrezen položaj.
2. Za nastavitev naslonjala povlecite rocico (C) na levi strani sedeza. Naslonjalo premaknite v ustrezni položaj.

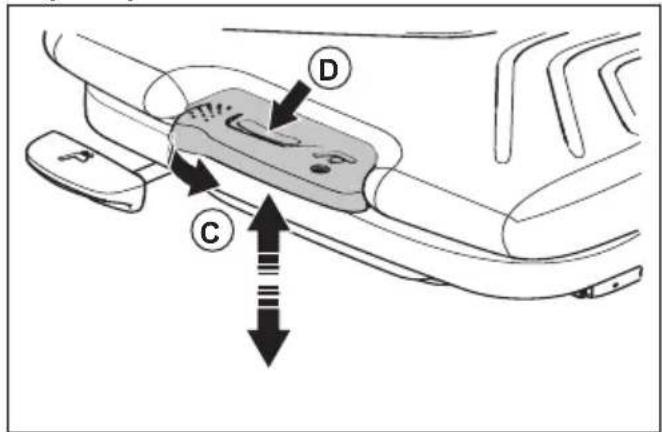

Nastavitev sedeža (dodatna oprema za P 520DX, P 525DX)

OPOZORILO: Med uporabo izdelka ne nastavlajte sedeza.

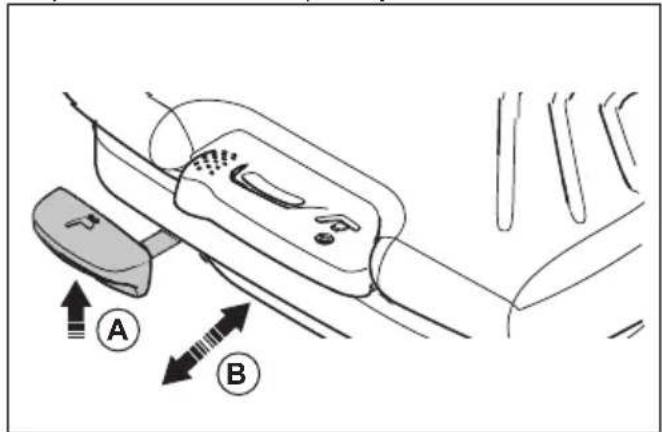

1. Za prestavljanje sedeza naprej ali nazaj povlecite rocico (A) pod sprednjim robom sedeza. Sedež (B) premaknite v ustrezni položaj.

1. Za nastavitev vzmetenja sedeza povlecite rocico (C) v levo. Rocico povlecite navzgor, ce zeilite, da je sedež bolj vzmeten, oziroma navzdol, ce zeilite, da je manj vzmeten.

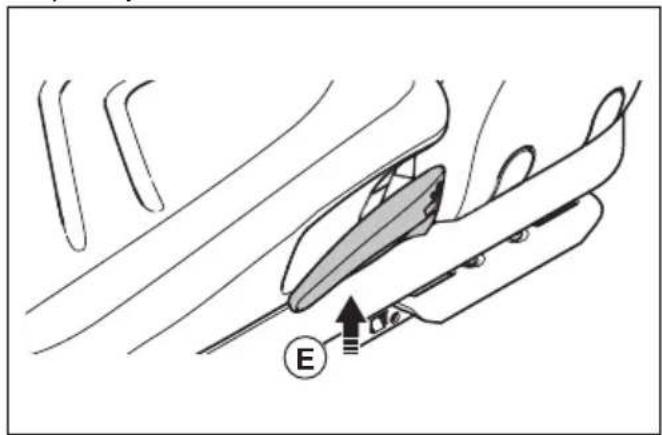

1. Za nastavitev naslonjala povlecite rocico (E) na levi strani sedeza. Naslonjalo premaknite v ustrezni položaj.

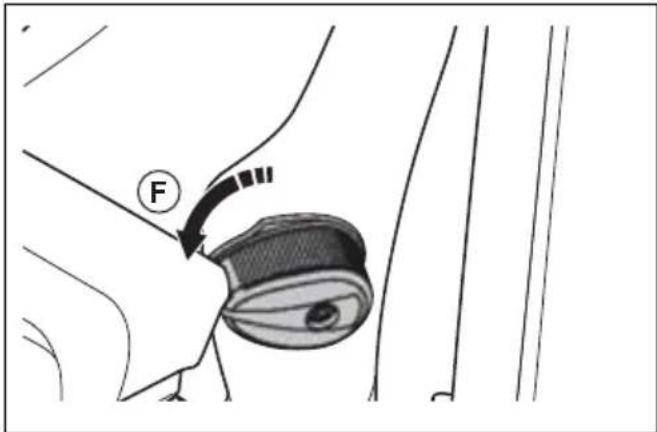

1. Za nastavitev opore ledvenega dela obrnite rocico (F) na levi strani naslonjala. Za vec opore obrnite rocico v levo.

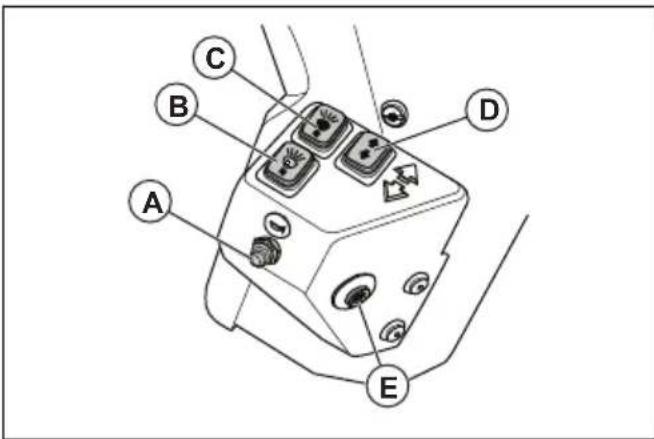

Vklopna stikala za varnostne signale - P 525DX Cabin

Vklopna stikala za varnostne signale so na plošči levo od volana.

Hupa (A)
- Parkirna luc (B)
- Kratke luči (C)
- Smerniki (D)
- Varnostne utripalke (E)

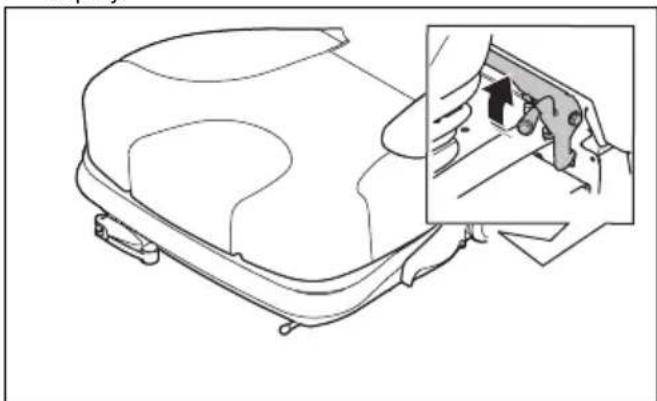

Nagibanje sedeza naprej (P 520DX, P 525DX)

• Povlecite zaklepno ročico navzgor in nagnite sedež naprej.

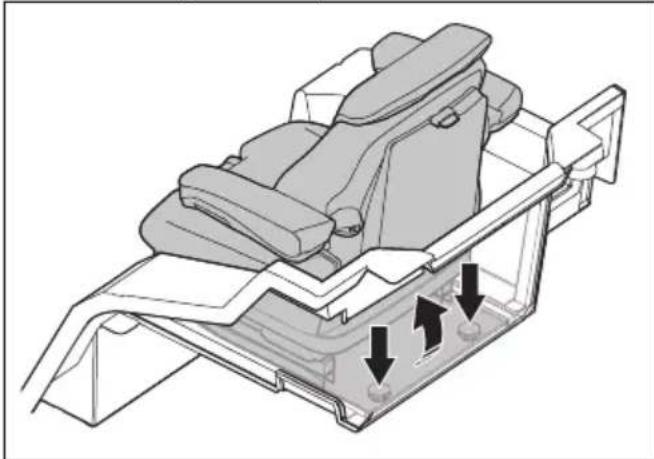

Nagibanje sedeža naprej (P 525DX Cabin)

1. Odstranite 2 gumba in 2 podložki.

1. Sedez nagnite naprej.

Dvigovanje kosišča

1. Za odklop pogona kosiša pritisnite gumb za kardanski pogon.

1. Dvižno ročico premaknite v transportni položaj, da dvignete kosije.

Opomba: Ko je vklopljen pogon na rezilih, lahko kosije nekoliko dvignete. To fungcijo uporabite za zelo visoko travo ali grobe povrsine.

OPOZORILO: Cevignete kosiše, ko je pogon vklopljen, lahko vržete predmete in koga težko poskodujete ali ubijete.

Spuscanje kosisca v polozaj za kosnjo

1. Roicco za hidravlicni dvig potisnite naprej za spusicanje kosisca v polozaj za kosnjo (A).

1. Za vklop pogona na rezilih kosišca povlecite gumb za kardanski pogon.

Zagon motorja

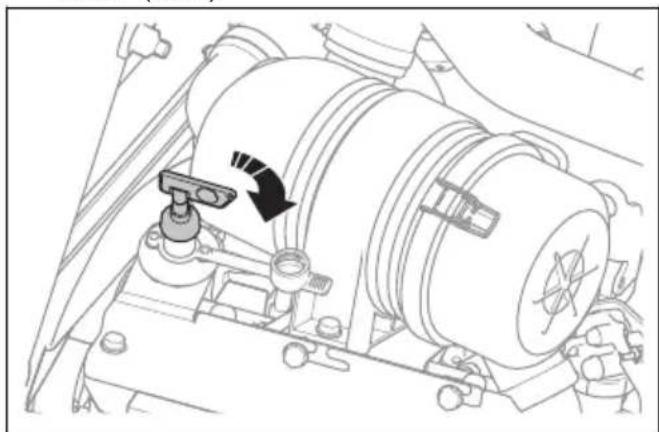

1. Potisnite in obrnite glavno stikalo v položaj za VKLOP ("ON").

1. Aktivajte parkirno zavoro.

2. Za izklop delovanja kosišca pritisnite gumb za kardanski pogon.

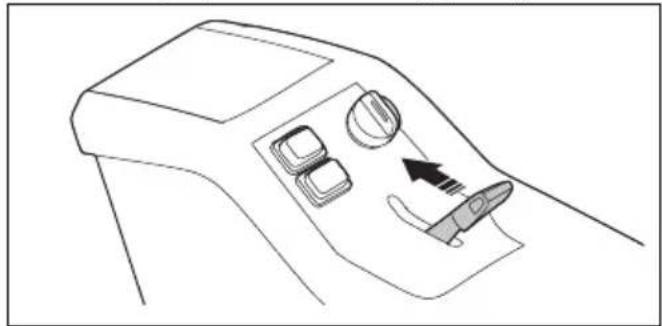

1. Rocico za plin premaknite v srednji položaj.

1. Kontaktni ključ zavrtite v položaj "ON". Pocakajte, dazasvetijo lučke na zaslonu.
2. Kontaktni ključ obrnite v položaj pusčice. Držite ga v tem položaju, dokler se ne zažene motor.
3. Po zagonu motorja nemudoma sprostite kontaktni ključ, da preskovi v položaj za VKLOP ("ON"), da ne poskodujete zaganjalnika.

POZOR: Zaganjalnika ne zaganjajevec kot 6 sekund neprekinjeno. Ce motorja ni mogoce zagnati, pocekajte 15 sekund in poskusite znova.

1. Motor naj pri polovicem plinu deluje 3-5 minut, sele nato ga obremenite do konca.
2. Rocico za plin potisnite v položaj s polnim plinom.

POZOR: Aktivacija rezil ob polni obreteni motorja moćno obreteni pogonske jermene in sklopko. Dokler kosišca ne spustite v položaj za kosnjo, ne uporabite polnega plina.

Upravljanje izdelka

1. Zazenite motor.

2. Sprostite parkirno zavoro.

1. Previdno pohodite eno od stopalk. Bolj kot stopalko pritiskate navzdol, visja je hitrost. Stopalko (A) uporabite za premikanje naprej, stopalko (B) pa za vzvratno voznjo.

1. Za zaviranje stopalko sprostite. Za močnejše zaviranje pohodite drugo stopalko za hitrost.
2. Za vklop delovanja rezil na kosischu povlecite gumb za kardanski pogon.

Nastavitev položaja stopalk za vožnjo naprej (P 525DX, P525DX Cabin)

Stopalko za voznjo naprej lahko z zaklepno rocico nastavite na transporte no hitrost.

1. Zaklepno ročico premaknite iz položaja (A) v položaj (B), da nastavite stopalko na delovno hitrost.

1. Sprostite stopalko, da se zaklepna ročica premakne v položaj (A), da nastavite stopalko na transportno hitrost.

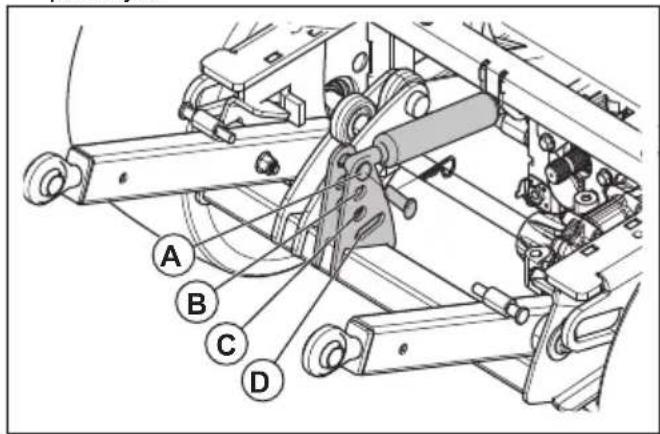

Nastavitev pritiska hidravličnih dvžnih ročic ob tla

Hidravlicne dvižne ročice so opremljene z dvižno vzmetjo, ki pomaga pri visanju ali nižanju pritiska ob tla od koles za obracanje kosišca.

1. Odstranite kosišče. Glejte Odstranjevanje kosišca na strani 222.
2. Aktivrajte parkirno zavoro.
3. Premaknite rocico za hidravliene dvižne rocice nazaj, da povsem dvignete hidravliene dvižne rocice.
4. Kontaktni ključ obrnite v položaj "STOP".
5. Ce ze litete povisati ali znižati pritisk ob tla, odstranite zatic in vijak ter premaknite dvizno vzmet v enega od položajev.

a) Za njnizji pritisk ob tla uporabite položaj (A). Položaj (A) se uporablja v primerih, ko je na izdelek prikljuceno kosisce.
b) Za visji pritisk ob tla uporabite polozaj (B) ali (C).
c) Za odklop dvižne vzmeti uporabite položaj (D). Položaj (D) se uporablja v primerih, ko je na izdelek priključen snežni plug.

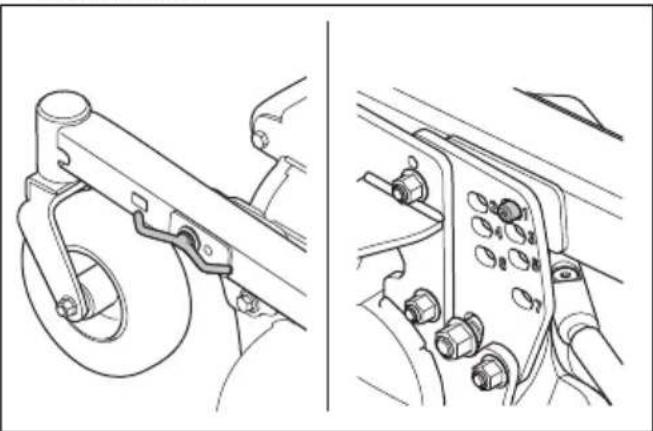

Nastavitev visine kosnje Combi 132, Combi 155

1. Izdelek parkirajte na ravna tla.
2. Aktivrajte parkirno zavoro.
3. Premaknite rocico za hidravlicne dvizne rocice nazaj, da povsem dvignete kosisce.
4. Kontaktni ključ obrnite v položaj "STOP".
5. Odstranite gumb za nastavitev visine kosnje ob strani kosišca.

1. Premaknite gumb za nastavitev visine kosnje v eno od odprtin na nastavitveni plošci.

Opomba: Visina kosnje je prikazana s stevilkami od 1 do 7. Glejte spodnj tobelo.

Številka Višina	košnje, mm/palcev
1 30/1,2
2 40/1,6
3 52/2
4 64/2,5
5 76/2,3
6 93/3,7
7 112/4,4

1. Privijte gumb za nastavitev visine kosnje.

2. Opravite zgornje korake na drugi strani kosišca.

3. Odstranite blokirni zatic na rocici za nastavitev visine kosnje v zgornjem levem kotu kosisca.

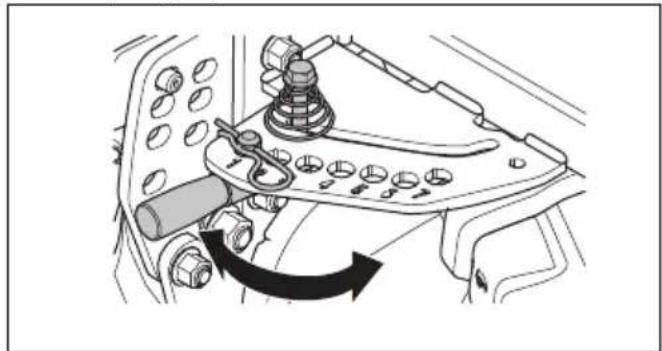

1. Rocico za nastavitev visine kosnje potisnite navzdol in jo povlecite vodoravno.
2. Premaknite ročico v odprtino z isto številko kot na nastavitveni plošci.

Opomba: Isto stevilko je treba izbrati na vseh nastavitvenih tockah.

1. Pritrdite blokirni zatic na rocico za nastavitev visine kosnje.
2. Nastavite vzporednost kosišca. Glejte Nastavitev vzporednosti kosišca na strani 240.

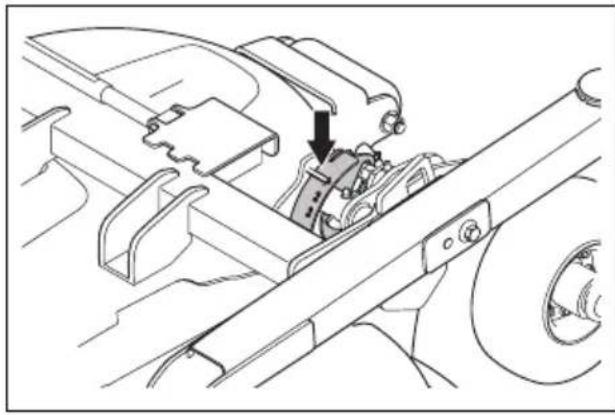

Nastavitev visine kosnje (Combi 132 X, Combi 155 X)

1. Izdelek parkirajte na ravna tla.
2. Ročico za hidravlicni dvig potisnite naprej za spušanje kosišca v položaj za kosnjo.

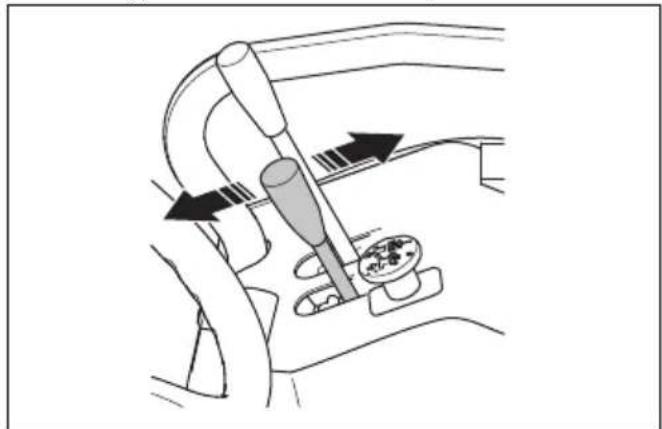

3. Premaknite rocico za nastavitev visine kosnje naprej in nazaj, da nastavite visino kosnje.

Opomba: Izbrana visina kosnje je prikazana s stevilkami od 1 do 7 na kosišcu. Glejte spodnjotabelo.

Številka Visina	košnje, mm/palcev
1 30/1,2
2 40/1,6
3 52/2
4 64/2,5
5 76/2,3
6 93/3,7
7 112/4,4

1. Nastavite vzporednost kosišca. Glejte Nastavitev vzporednosti kosišca na strani 240.

Uporaba grelnika kabine

1. Grelnik kabine vklopite (A) in izklopite (B) z ventilom na cevi desno od stopalke za voznjo naprej.

1. Za nastavitev pretoka zraka (0-3) obrnite regulator pretoka zraka.

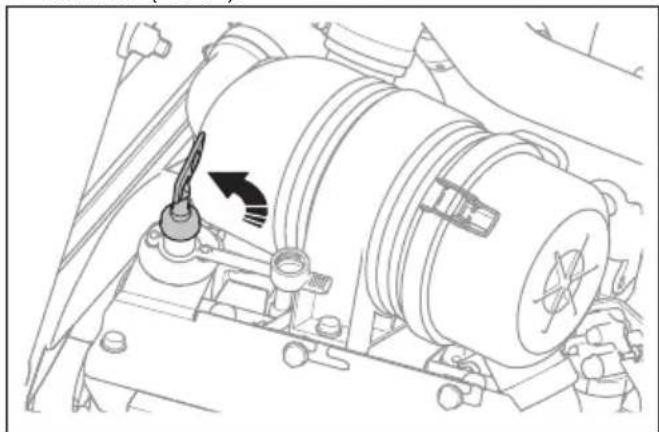

1. Po koncu delovanja ali med vzdrrzevalnim posegom na izdelku obrnite glavno stikalo v položaj za IZKLOP ("OFF").

Za aktivacio in sprostitev parkirne zavore

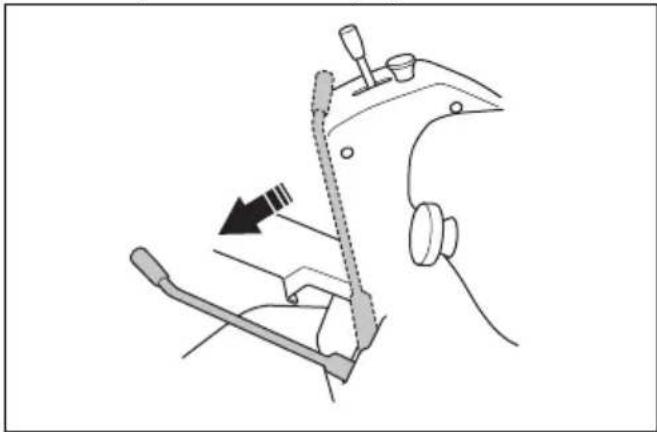

1. Za vklop parkirne zavore morate rocico parkirne zavore premakniti povsem naprej.

1. Za sprostitev parkirne zavore morate rocico parkirne zavore premakniti povsem nazaj.

Vklop ali izklop12 V vticnice

• Pritisnite stikalo (A) na desni krmilni plošci za vklop ali izklop vtičnice (B). Napetost elektrčne vtičnice je 12 V. Elektrčna vtičnica ima varovalko, gleje Pregled varovalk na strani 244.

Opomba: Vtičnice AUX 12 V in USB so vedno vklopljene.

Zagotavljanje dobrih rezultatov košnje

• Za njaboljso učinkovitost redno izvajte vzdřevalna dela na izdelku, kot je navedeno v urniku vzdřeovanja. Glejte.
• Ne kosite mokre trave. Mokra trava lahko povzroci slabse rezultate kosnje.
• Začnite z visoko visino kosnje in jo postopomaspušćajte.
• Kosite z rezili, ki se vrtijo pri veliki hitrosti (največje dovoljeno stevilo vrtljajev motorja, glejte Tehnični podatki na strani 264). Izdelek vozite naprej z nizko hitrostjo. Če trava ni previsoka in predebela, bodo rezultati kosnej dobri tudi pri večji hitrosti.
• Travo kosite v nakljucnem vzorcu.
• Za najboljse rezultate kosnje travco kosite pogosto in uporabite funkcijo Bioclip.

Odklop hidrostaticega menjalnika

Če Želite izdelek premakniti z zaustavljenim motorjem, morate odpreti hidravlicne tokokroge sprednjega in zadnjega menjalnika. To naredite takto, da odprete obvodne ventile v motorjih menjalnikov.

POZOR: Ko so obvodni ventili odprti, izdelek nima zavor. Obvodne ventile morate zapreti pred uporabo izdelka.

POZOR: Izdelka ne volecite pri veliki
hitrosti ali na dolge razdalje. S tem lahko
poskodujete menjalnike.

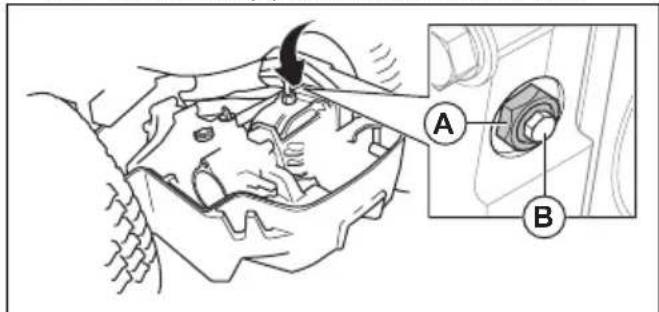

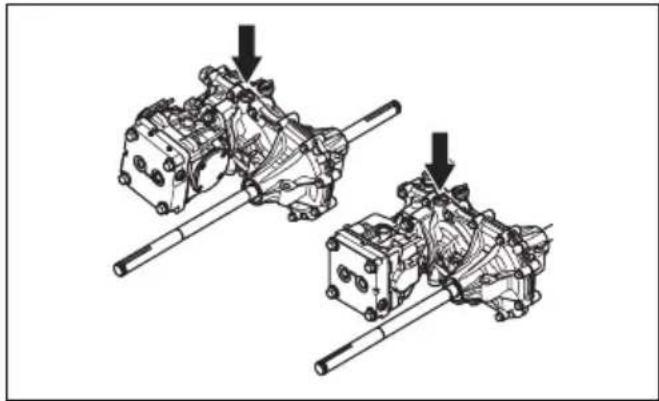

Zadnji menjalnik

Za odpiranje obvodnega ventila odprite zaklepno matico (A), jo obrnite med 1 / 4 - 1 / 2 OCRATA v levo smer in nato vijak ventila (B)OCRNTe za 2OCRATA v levo.

• Za zapiranje obvodnega ventila zaprite vijak ventila (B) in ga privijte z zateznim mometom 8 Nm, nato pa privijte zaklepno matico (A) z zateznim mometom (A) 30 Nm.

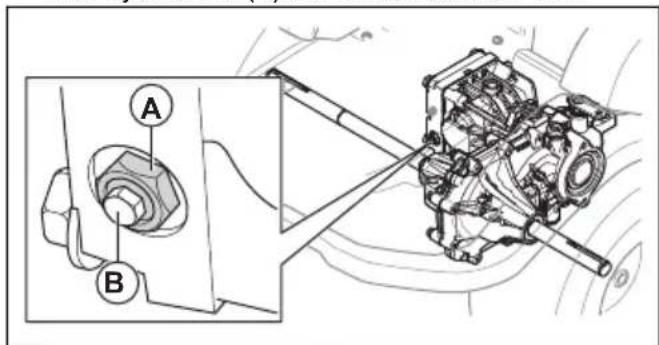

Sprednji menjalnik

Za odpiranje obvodnega ventila odprite zaklepno matico (A), jo obrnite med 1 / 4 - 1 / 2 OCRATA v levo smer in nato vijak ventila (B)OCRNTA zA 2OCRATA v levo.

• Za zapiranje obvodnega ventila zaprite vijak ventila (B) in ga privije z zateznim momentum 8 Nm, nato pa privije zaklepno matico (A) z zateznim momentum (A) 30 Nm.

Vzdrževanje

Uvod

OPOZORILO: Pred izvajanjem
vizdrževalnih del na izdelku morate prebrati
in razumeti poglavje o varnosti.

Urnik vzdruževanja

^* = Splośna vzdṛzevalna dela, ki jih izvede operater. Navodila niso navedena v teh navodilih v uporabo.

X = Vzdrzevalna dela , ki jih izvede operator. Navodila so navedena v teh navodilih za uporabo.

O = Vzdrzevalna dela , ki jih izvede pooblascena servisna delavnica. Navodila niso navedena v teh navodilih v uporabo.

Opomba: Ce je v tabeli označen več kot en Časovni interval, majkraji ši Časovni interval velja samo za prvo vzdřevanje.

Vzdrževanje	Dnev- no	Te- den- sko	Prvih 50 ur	Servisni intervali v urah
				100	200	400	800
Prepričajte se, da so matice in vijaki dobro priviti. *
Prepričajte se, da gorivo, voda ali olje ne iztekaje. *
Očistite stroj. X
Prepričajte se, da varnostne naprave niso poškodovane. X

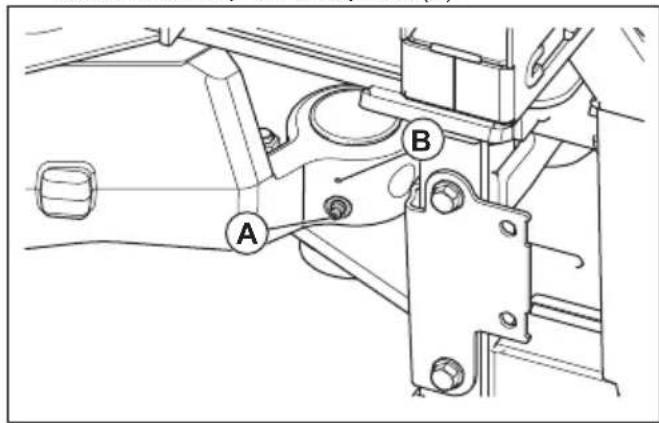

Namažite. Glejte Pregled namazanosti na strani 256.		X
Prepričajte se, da so cevi za gorivo in spojke Čiste in niso poškodovane.			*	*
Prepričajte se, da so cevi in spojke hladilnegaSYSTEMA Čiste in niso poškodovane.			*	*
Preglejte 12 V baterijo. *
Preglejte elektrickne povezave in kable. * *
PreglejteŽico parkirne zavore in prilagodite parkirno zavoro. O
Preglejte programsko opremo izdelka in jo po potrebi posodobi- te.				O
Preverite napetost jernenov kardanskega pogona in se prepri- čajte, da niso obrabljeni.			X	X
Zamenjajte jermene kardanskega pogona. O
Zamenjajte stikalo kardanskega pogona.	Na 10 let O
Hidravličniystem
Prepričajte se, da so hidravlične cevi in hidravlične spojke Čiste in niso poškodovane.			*	*

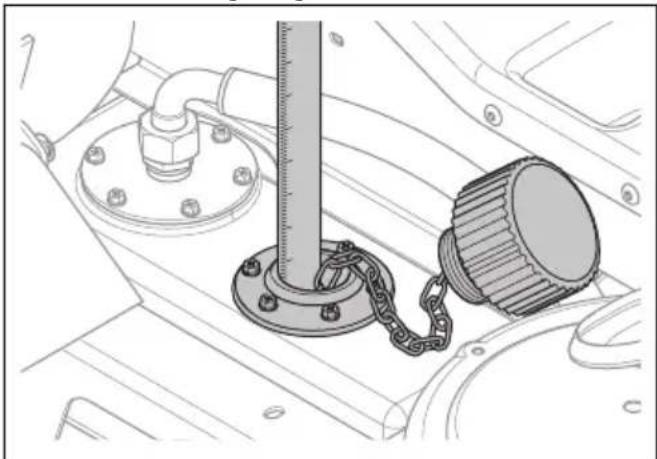

Preverite nivo olja v posodi za hidravlično olje. X
Zamenjajte filter hidravličnega olja. * *
Zamenjajte hidravlično olje. *
Motor
Prepričajte se, da dovod hladnega zraka v motor ni zamašen.	*

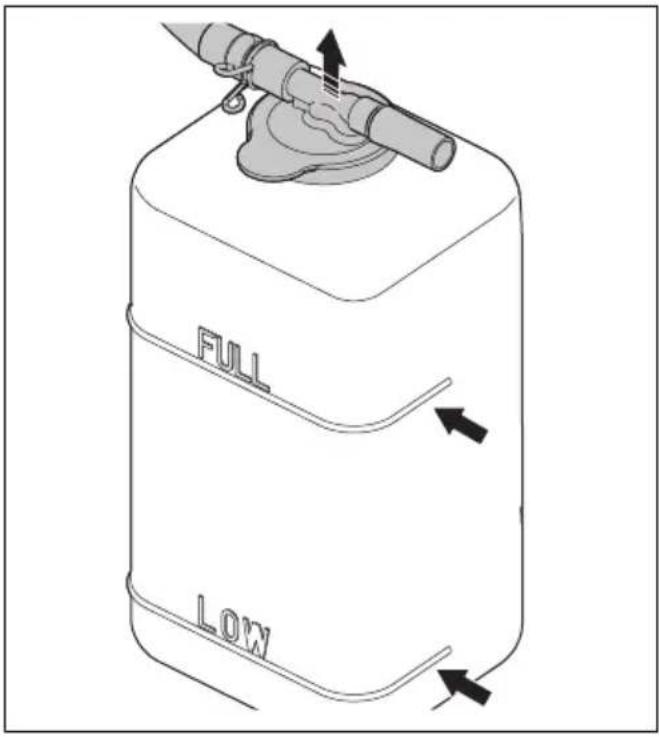

Preverite nivo hladilnega sredstva.	X
Zamenjajte hladilno sredstvo.							O
Preverite nivo motornega olja.	X

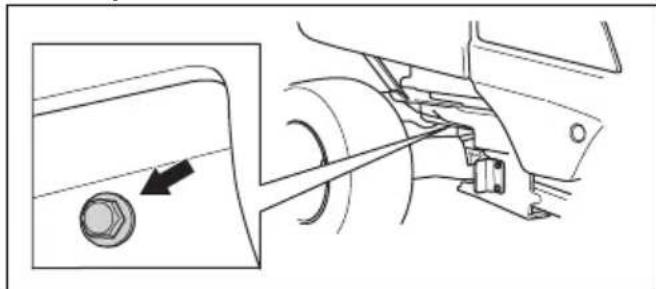

Zamenjajte motorno olje.			XX

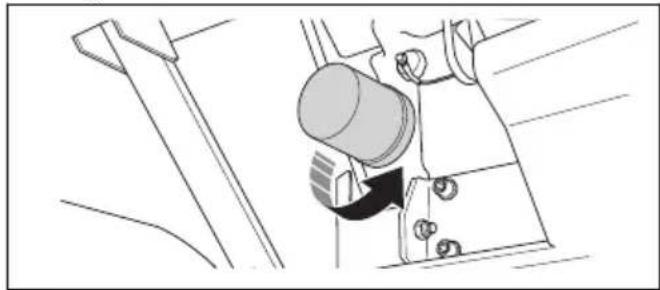

Zamenjajte filter motornega olja.			XX

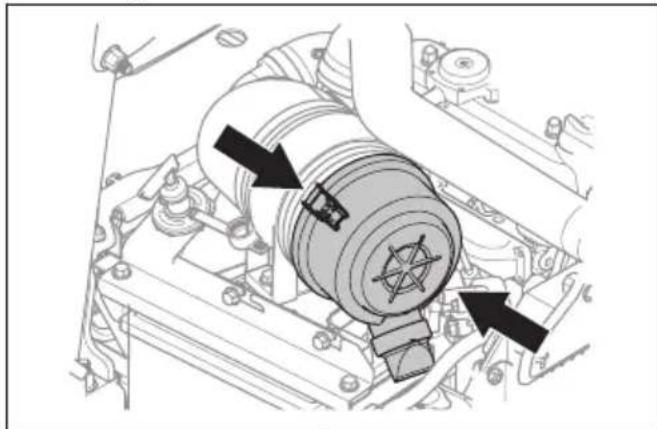

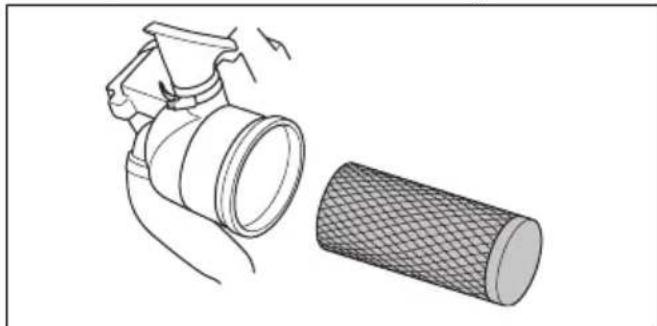

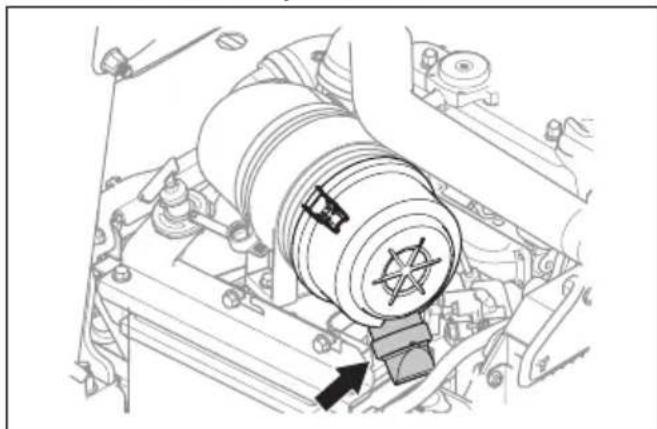

Očistite zračni filter. X
Zamenjale zračni filter. X
Zamenjale glavni filter za gorivo in dodatni filter za gorivo. X
Preverite napetost jernema alternatorja in ga po potrebi napnite. *
Zamenjale jernem alternatorja. O
Pregleje cevi za gorivo in preverite, da niso razpokane ali po- škodovane.							*
Zamenjale cevi za gorivo. Na 5 let	O
Kosišće
Očistite kosišće podPokrovi jernenov in pod kosišćem. *
Pregleje morebitne poškodbe kosišća. *
Pregleje rezila v kosišću. Po potrebi nabrusite in uravnovesite. O
Pregleje klinasti jernen kosišća. XX
Zamenjale klinasti jernen kosišća. X

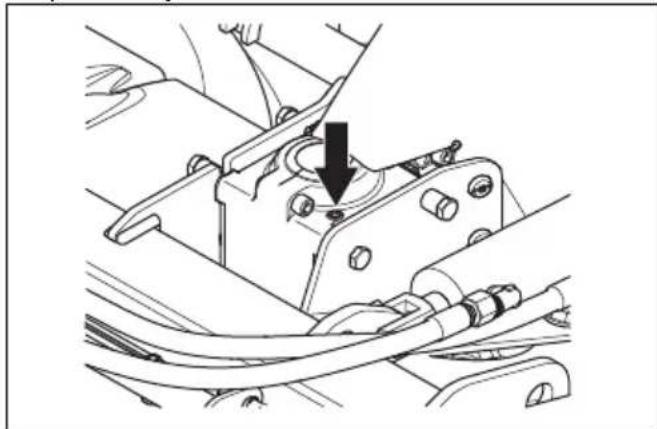

Preverite nivo olja v kotnem prenosu. X
Zamenjale olje v kotnem prenosu. X
Preverite vzporednost kosišća. XX
Kolesa in menjalniki
Pregleje in privijte kolesne matice z ustreznim zateznim mo- mentom. (84 Nm)			*		*
Pregleje/nastavite hitrost sprednjih in zadnjih koles.				O
Tlak v pnevmatikah mora biti ustrezen. Gleje Tehnični podatki na strani 264.		X
Zamenjale olje menjalnika						*
Namažite utore osi kolesa				O
Preverite nivo olja v menjalnikih in očistite magnetni plug.						*

Cischenje izdelka

POZOR: Ne uporabljajte visokotlačnega cistilnika ali parnega cistilnika. Voda lahko prodre v ležaje in elektrčne priključke ter povzroči korozijo, ki poskoduje izdelek.

• Izdelek po uporabi nemudoma očistite.

Vrocih povrsin, kot so motor, dusilnik in izpušni system, ne izpirajte. Pocakajte, da se povrsine ohladijo, nato odstranite travo ali umazanijo.
Pred cischenjem z vodo najprej skrtacite. Z menjalnika, rez za dovod zraka in motorja ter okoli teh delov odstranite odrezke trave in umazanijo.
- Izdelek očistite s tekočo vodo iz cevi. Ne uporabljaje vode pod visokim tlakom.
Vode ne usmerjate proti elektrichim delom ali lezajem. Detergent obcasno povzroci vecjo skodo.

Kosiše očistite tak, da ga postavite v servisni položaj in ga sperete z vodo.
- Ko je izdelek ocišćen, za kratek cas zaženite kosišće, da izpihate preostanek vode.

Cischenje motorja in dušilnika

V motorju in dušilcu ne sme biti odrezkov trave in umazanje. Odrezki trave, namoceni v gorivo ali olje, ki ostanejo na motorju, lahko povećaje nevarnost požara in nevarnost pregrevanja motorja. Pred cisčenjem se motor mora ohladiti. Očistite ga z vodo in krtaco.

Odrezki trave okoli dusilnika se hitro posusijo, zato lahko pride do pozara. Ko je dusilnik hladen, s krtaco ali z vodo odstranite odrezke trave.

Cischenje dovoda hladnega zraka za motor

• Mrezica za hladen vsesan zrak ne sme biti zamašena. Z mehko krtaco odstranite travo in umazanijo.

OdstranjevanjePokrovov

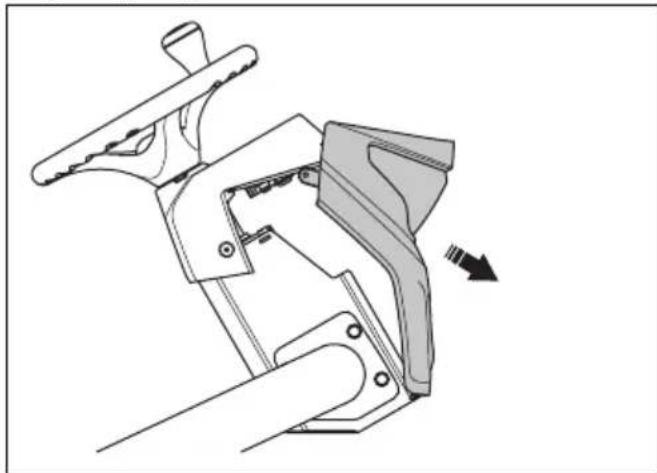

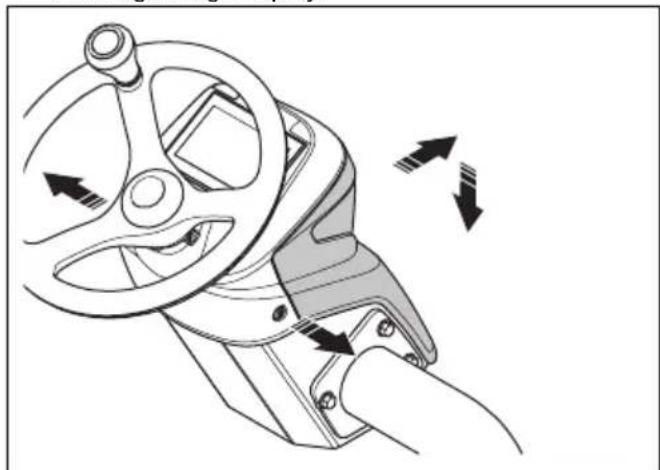

Odstranitev in namestitev sprednjegaPokrova krmilnegadroga

1. Odstranite 2 vijaka in nagnite sprednjiPokrov krmilnegadroga naprej.

1. Odklopite zice.

1. Držite sprendnjiPokrov krmilnegadroga v navpičem položaju in ga odstranite.

1. Namestitev poteka v obrtnem vrstnem redu.

OdpiranjePokrova motorja

1. Odstranite gumijasta trakova na obeh stranehPokrova motorja.
2. Pokrov motorja odprite nazaj.

Opomba: Ce zeelite povsem odstranitiPokrov motorja, odstranite vijake pri tecajih.

Odstranitev servisne lopause

1. Odvjte 2 vijaka za 14 obra v levo.

1. Povlecite servisno loputo nazaj, da jo snamete s kljukic.

OdstranitevPokrova krmilne enote

1. Odvjte 3 vijake za 14 obrata v levo in odstranitePokrov.

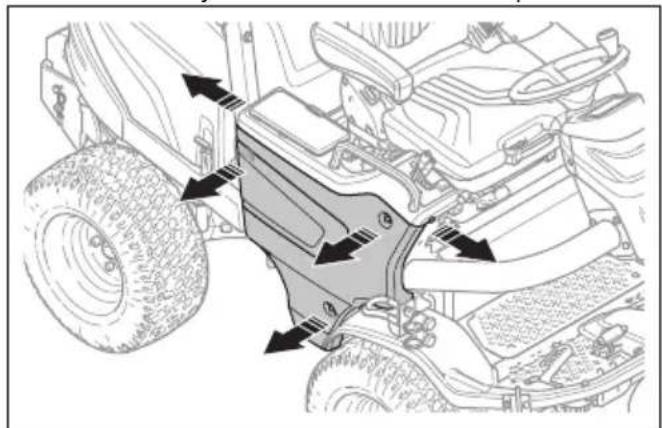

Odstranitev desega stranskegaPokrova

1. Odstranite 5 vijakov in odstranite stranskiPokrov.

Odstranitev servisne lopause

1. Odvijte 2 vijaka za 1/4 obrata in dvignite servisno Ioputo.

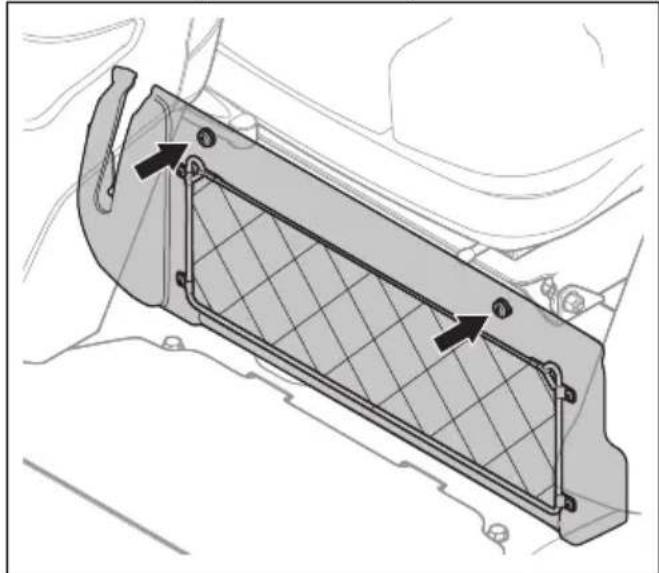

OdstranjevanjePokrova

1. Odstranite 2 vijake in odstranitePokrov.

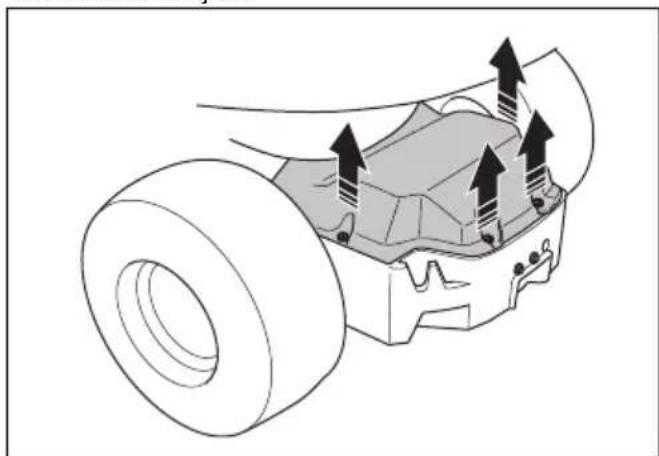

OdstranjevanjePokrova menjalnika

1. Odstranite 4 vijake.

1. Dvignite in odstranitePokrov menjalnika.

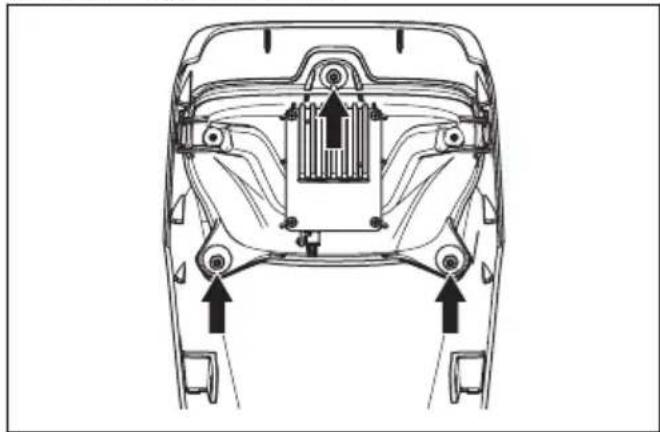

Zamenjava Žarometov

1. Odstranite sprednjiPokrov krmilnegadroga.Glejte Odstranitev in namestitev sprednjegaPokrova krmilnegadroga na strani 236.
2. Odvjte 3 vijake zarometov.

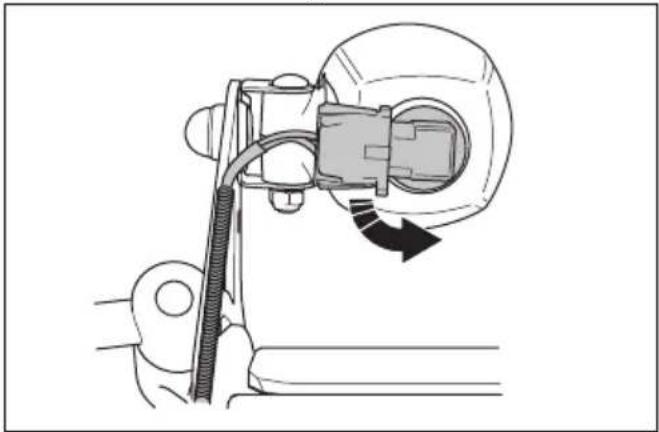

Zamenjava sprednjih delovnih luci (P 525DX Cabin)

1. Odklopite kabla sPokvarjene zharnice.

1. Žarnico obrnite v levo in jo odstranite.

1. Vstavite novo Žarnico v ohisje. Glejte Tehnici podatki na strani 264.
2. Kabla priklopite na novo luč.

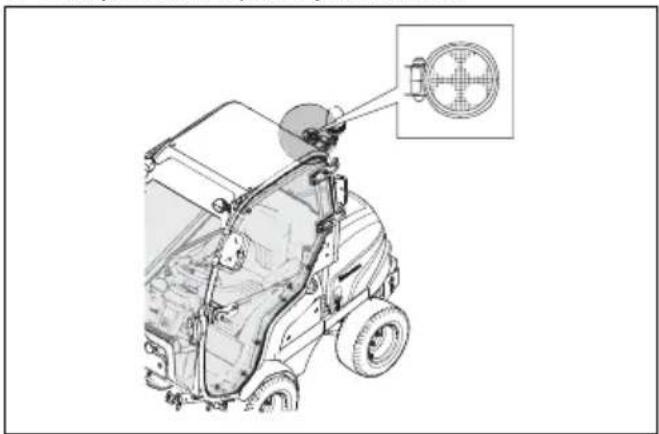

Zamenjava zadnjih delovnih luci (P 525DX Cabin)

1. Odklopite kabel sPokvarjene zarnice.

1. Odstranite vijak na konektorju Žarnice.
2. Odstranite konektor zarnice s pritjeno zarnico.
3. Namestitev poteka v obrtnem vrstnem redu.

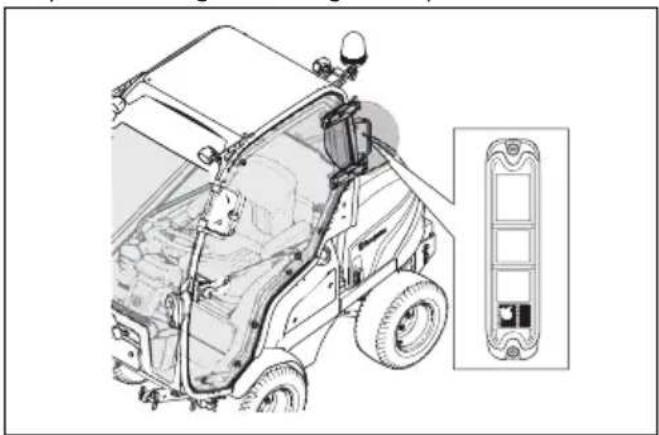

Zamenjava zadnjih luči (P 525DX Cabin)

1. Če Želite zamenjati zadnje luči, se obrnite na pooblasčenegа servisnega zastopnika.

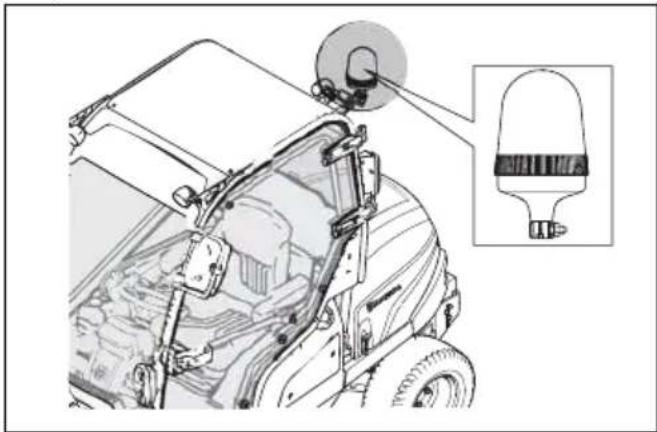

Zamenjava opozorilnih luci (P 525DX Cabin)

1. Sprostite krilno matico.

1. Odstranite Žarnico.
2. Pritrdite novo Žarnico.

Pregled parkirne zavore

1. Izdelek parkirajte na trdi podlagi z nagibom najvec 10^

Opomba: Med pregledovanjem parkirne zavore izdelka ne parkirajte na travnatem pobocju.

1. Potisnite parkirno zavoro naprej.

1. Ce se izdelek začne premikati, mora pooblasčena servisna delavnica nastaviti parkirno zavoro.
2. Povlecite parkirno zavoro nazaj, da jo sprostite.

Preverjanje vzporednosti kosišca

1. Preverite zračni pritisk v pnevmatikah. Glejte Tlak v pnevmatikah na strani 246.
2. Izdelek parkirajte na ravno povrsino.
3. Kosišće spustite v položaj za kosnjo.
4. Ročico za nastavitev višine kosnje premaknite v srednjji položaj.
5. Izmerite razdaljo med tlemi ter sprednjim in zadnjim robom kosisca.

a) Izmerite Combi 132 in Combi 155 na 2 obmocjih. Zadnji rob mora biti 6-9 mm (14 - 3%) palca) visji od sprednjega roba.

b) Izmerite Combi 132 X in Combi 155 X na 4 obmojih. Zadnji rob mora biti 6 - 9mm (14 - 38 palca) visji od sprednjega roba.

1. Po potrebi nastavite kosisce. Glejte Nastavitev vzporednosti kosisce na strani 240.

Nastavitev vzporednosti kosišca

1. Obračajte palico vijaka, da ga podaljsate ali skrajšate. Podaljsajte palico vijaka, da dvignete zadnji rob kosišca. Skrajšajte palico vijaka, da spustite zadnji rob kosišca.

Opomba: Za Combi 132 X, Combi 155 X
prilagodite palice vijakov na 2 straneh.

1. Sprostite matice na palici vijaka.
2. Preverite vzporednost. Glejte Preverjanje vzporednosti kosija na strani 239

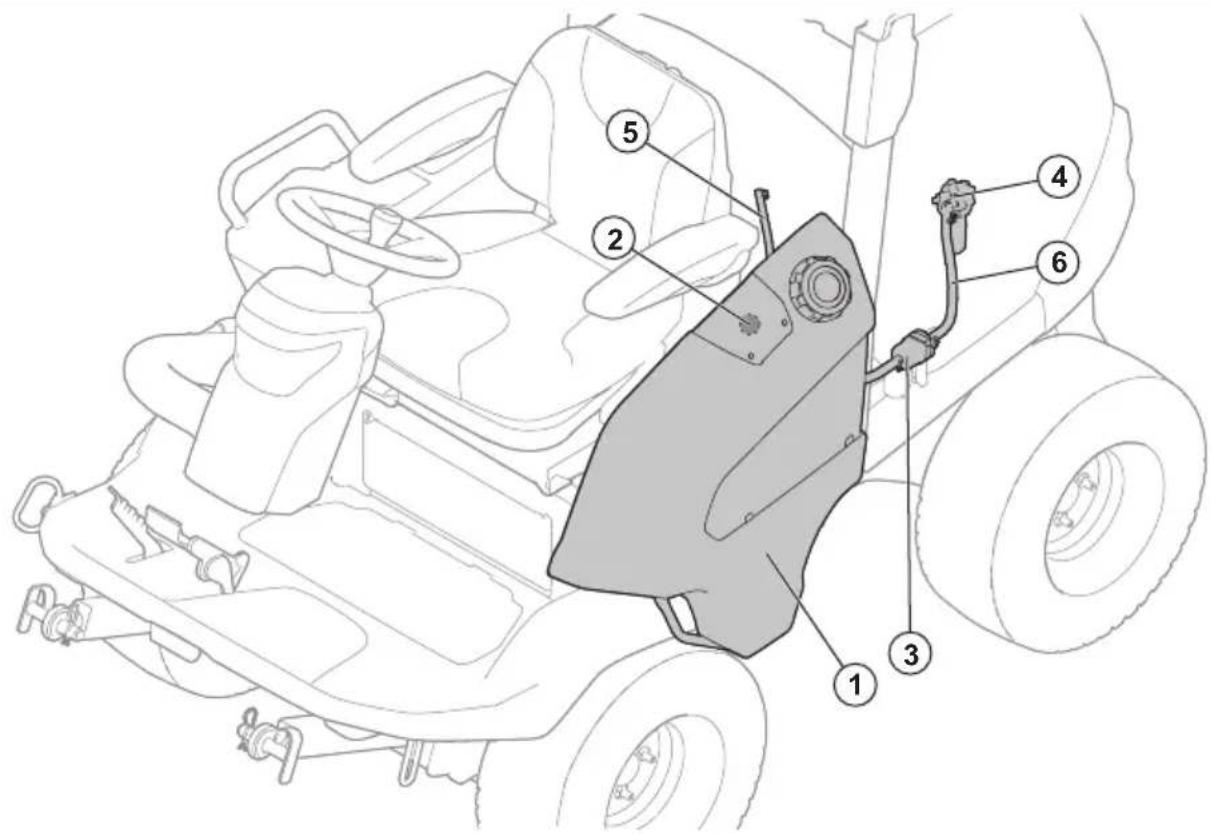

1. Posoda za dizelsko gorivo
2. Elektricni merilnik za nivo goriva

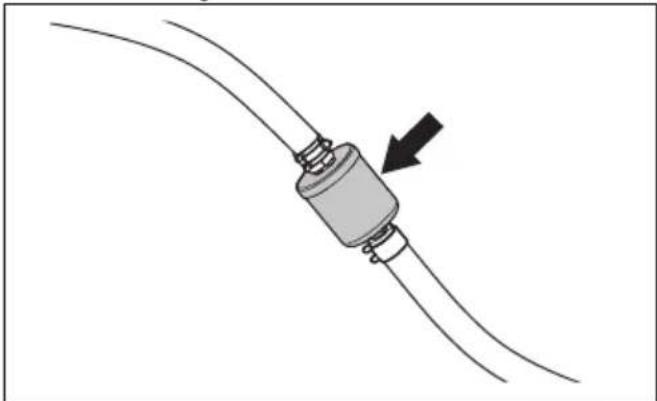

3. Predfilter
4. Filter goriva
5. Povratna cev za gorivo
6. Cev za gorivo

OPOZORILO: Uporabljaje zašcitne rokavice, da preprećite draženje koze. Gorivo lahko izteče iz filtra goriva in pride v stik z vašo kož.

1. Odstranite vijak objemke, ki drži predfilter za gorivo v položaju.
2. Izvlecite filter za gorivo iz objemke.
3. Odvijte vijake na sponkah za cevi.
4. Sponke za cevi odmaknite od predfiltra za gorivo s plošcatimi klešcami.
5. Predfilter za gorivo povlecite s koncev cevi. Lahko iztece malce goriva.

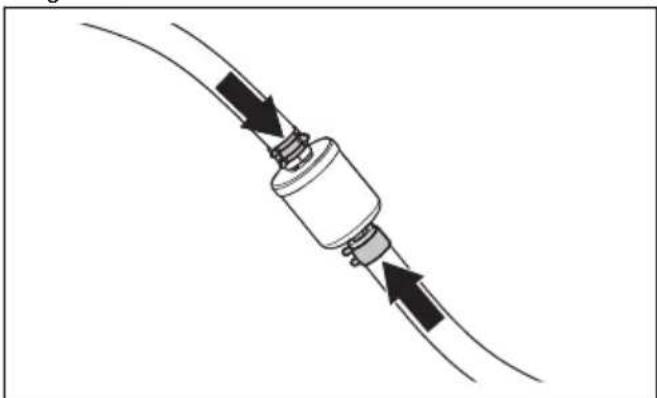

1. Prepricajte se, da je novi predfilter za gorivo pravilno obrjen za pretok goriva. Novi predfilter za gorivo potisnite v konca cevi. Za lazjo prikljucitev na konca predfiltra za gorivo nanesite tekoci detergent.
2. Sponke za cevi znova potisnite ob predfilter za gorivo.

1. Privijte vijake sponk za cevi in namestite predfilter za gorivo v objemko.

Ciscenje in zamenjava zračnegafiltra

POZOR: Ce je zračni filter odstranjen, motorja ne zaganjajte.

1. Odpritypokrov motorja.

2. Odvjte 2 zapaha, s katerima je pritrjenPokrov zracnegafiltra.

1. OdstranitePokrov zračnega filtra.
2. Iz ohišja filtra odstranite vložek zračnega filtra.

1. Notranjo povrsino ohisja zračnega filtra ocistite s suho krpo.
2. Z vložkom zračnega filtra previdno udarite ob trdo povrsino. Če zračnega filtra ni mogoće v celoti očistiti ali je poškodovan, ga zamenjaje.

POZOR: Zračega filtra ne izpihajte s stisnjem im zrakom.

1. Vložek zračnega filtra vrnite v privotni položaj v ohišju filtra. Prepricajte se, da je vložek zračnega filtra pravilno namescen na vrhu dovoda zraka.
2. NamestitePokrov zracnega filtra in poskrbite, da je zbiralnik delcev obrjen navzdol.

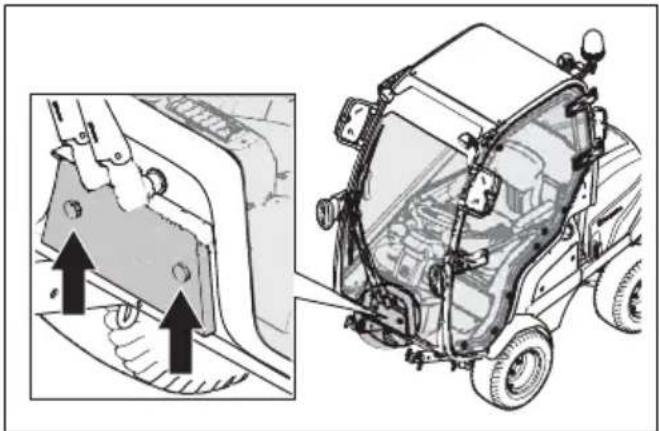

Čišćenje in zamenjava vchodnega filtragrelnika kabine

1. Odvijte oba gumbna vijaka naPokrovu ventilatorskega problema in odstranitePokrov.

1. Izvlecite nosilec filtra.
2. Izvolecite vhodni filter.
3. Previdno očistite vchodni filter s krtaco.
4. Če vchodega filtra takne morete očistiti, ga zamenjaje.
5. Vstavite vchodni filter v nosilec filtra.
6. Namestite nosilec filtra in privijte gumbne vijake.

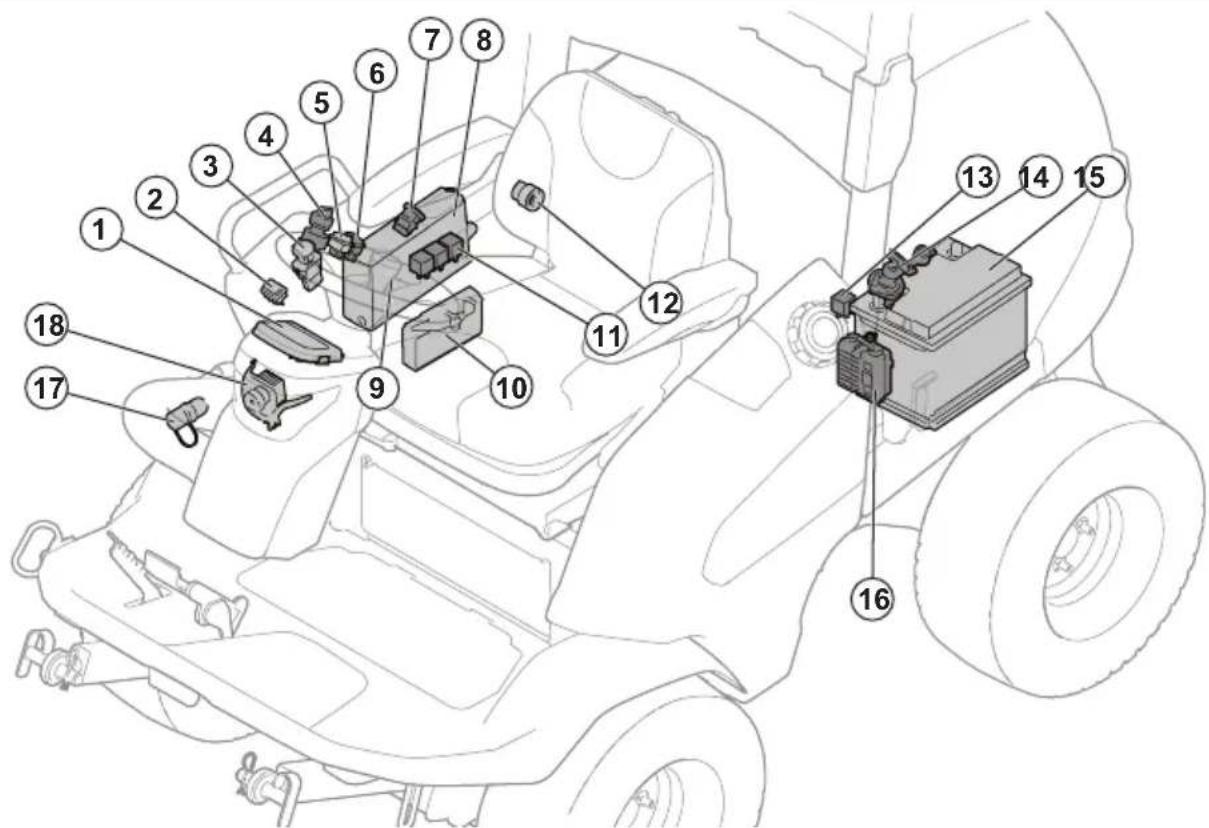

Pregled elektricegaSYSTEMA

1. Zaslon
2. Funkcijski gumb za hidravlicno dodatno opremo (dodatna oprema za P 520DX)
3. Gumb kardanskega pogona
4. Kontaktni ključ
5. Indikator zarometov
6. Vklopno stikalo za vtichnico
7. Vticnice USB
8. Krimila enota

9. Servisni priključek

10. Krmilni modul kosilnice

11. Rele
12. Elektrica vtichnica, 12 V
13. Rele
14. Glavno stikalo
15. Baterija
16. Omarica z varovalkami
17. Elektricna vticnica AUX, 12 V (dodatna oprema za P 520DX)
18. Žarometi

1. 12V napajande krmilnegamodula kosilnice,20 A.
2. Napajanje prikaza dizelskega pogona, 5 A
3. Napajanje vžiga, 5 A
   4.J14 +12V ,vrtljiva luc, 10 A
4. J16 + 12 V, dodatno stikalo, dodatni izhod, napajanje hidravlicnegasistema, 10 A
5. Parkirna zavora/sedež, 10 A
6. Napajanje luci, 10 A
7. Napajanje za kabino, varovalka samodejnga!.
   sistema
8. USB, 12 V vtčnica, napajanje 12 V stikala, 10 A
9. Brisalec vetrobranskega stekla, 10 A (P 525DX Cabin)
10. Ogrevanje kabine, 10 A (P 525DX Cabin)
11. Zadnja delovna luc, 10 A (P 525DX Cabin)
12. Kratka luc, 10 A (P 525DX Cabin)
13. Sprednja delovna luc, 10 A (P 525DX Cabin)
14. Varnostna varovalka z visoko močjo, 150 A
15. Prazno
16. Varovalka za napajanje za kabino, 50 A (P 525DX, P 525DX Cabin)
17. Varovalka za napajanje motorja/žarilne svečke, 50 A

18. Varovalka za napajanje nadzorne plošć, 50 A

19. Opozorilnik, 5 A

20. Parkirna luc, 5 A

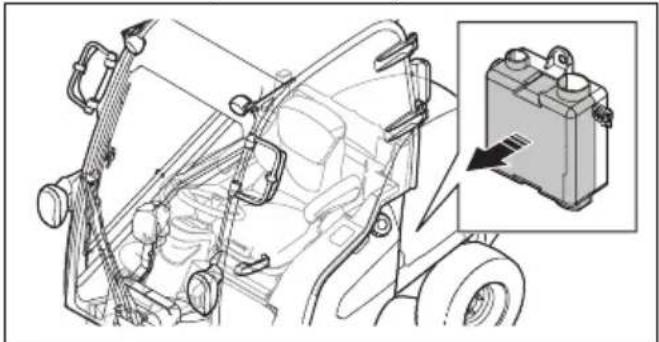

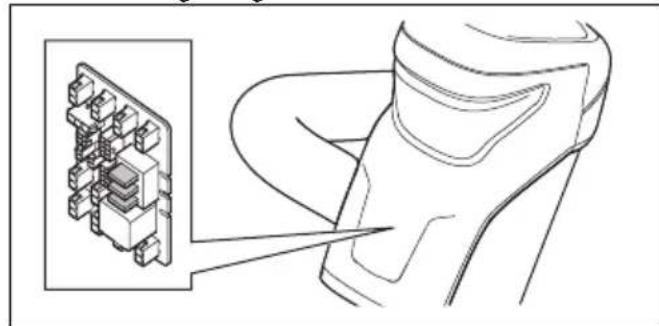

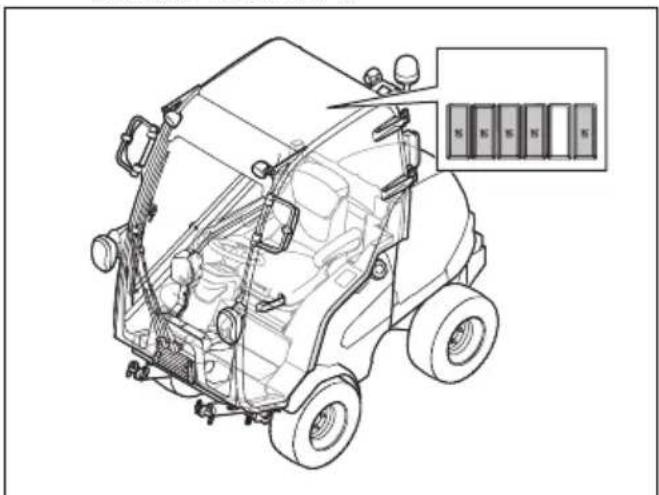

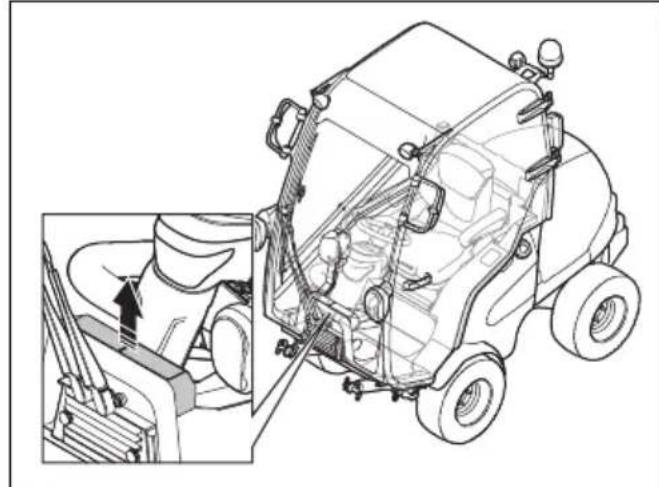

Zamenjava varovalke

Pregorelo varovalko prepoznate po ožganiŽicki varovalke.

Seznam varovalk najdete v pregledu varovalk, gleje Pregled varovalk na strani 244

1. Poieszite pregorelo varovalko:

a) OdstranitePokrov na desni strani, da zamenjate varovalke od 1 do 9. Glejte Odstranitev desnegastranskegaPokrova na strani 237.

b) OdstranitePokrov strehe kabine, da zamenjate varovalke od 10 do 14.

c) OdpritPokrov motorja, da zamenjate varovalke od 15 do 19. Glejte Odpiranje Pokrova motorjana strani 236. Varovalke so v omarici za varovalke pred akumulatorjem.

d) Odstranite sprednjiPokrov krmilnegadroga, da zamenjate varovalke od 20 do 21. Glejte Odstranitev in namestitev sprednjegaPokrova krmilnegadroga na strani 236

e) Za P 525DX Cabin, za dostop do sprednjegaPokrova odstranite 4 vijake na enoti za pretok zraka. Odstranite enoto za pretok zraka.

1. Varovalko izvlecite iz nosilca.
2. Zamenjalte pregorelo varovalko z novo enake vrste.
   Glejtte Pregled varovalk na strani 244.
3. PritrditePokrove.

Opomba: Ce glavna varovalka znova pregori hitro po zamenjavi, je v tokokrogu kratek stik. Pred ponovno uporabo izdelka popravite kratek stik. Za pomoc prosite pooblasceno servisno delavnico.

Polnjenje baterije

• Če je napoljenost baterije prenizka, jo napolnite.
• Uporabite polnilnik za baterijo.

POZOR: Ne uporabljaje hitrih polnilnikov/naprav za pomoč pri zagonu. To povzroci poskodbe elektricnega tokokroga izdelka.

Pred zagonom motorja obvezno odklopite polnilnik.

Zagon motorja v sili

Ce baterija ne zmore zagnati motorja, lahko motor zazenete s kabli za pomoč pri zagonu. Izdelek ima 12 V systemd z negativno ozemljitvijo. Tudi izdelek, ki ga zeelite

uporabiti za pomoč pri zagonu, mora biti opremljen z 12 V systemdom z negativno ozemljitvijo.

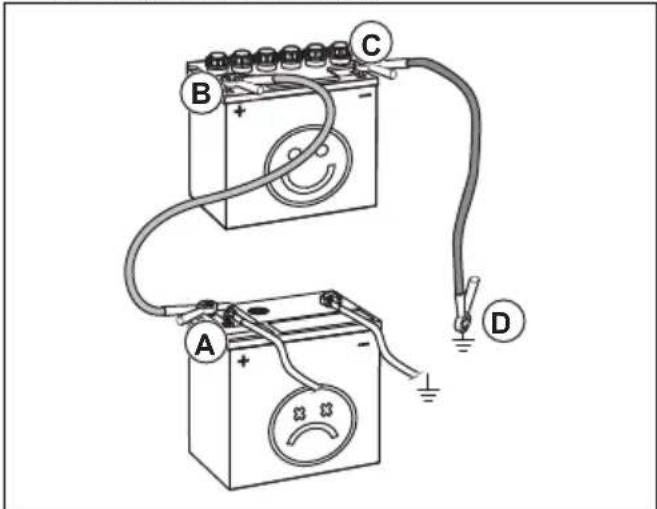

Priklop kablov za pomoč pri zagonu

OPOZORILO: Nevarnost eksplozije zaradi eksplozivnih plinov, ki uhajajo iz baterije. Negativnega pola popolnama napoljenega akumulatorja ne priklopite na (ali v blizino) negativnega pola izpraznjenega akumulatorja.

POZOR: Baterije izdelka ne uporabljajte za zagon drugih vozil.

1. OdpritPokrov motorja.Glejte OdpiranjePokrova motorja na strani 236.
2. En konec rdecega kabla priklopite na POZITIVNI pol (+) sibkega akumulatorja (A).

1. Drugi konec rdecega kabla priklopite na POZITIVNI pol (+) polnega akumulatorja (B).

OPOZORILO: S konci rdecega kabla se ne dotaknite ohijsa, s cimer lahko sprozite kratek stik.

1. En konec crnega kabla priklopite na NEGATIVNI pol (-) polnegakumulatorja (C).
2. Drugi konec crmega kabla priklopite na OZEMLJITEV OHISJA (D), stran od posode za gorivo in baterije.
3. NamestitePokrove.

Odstranitev kablov za pomoč pri zagonu

Opomba: Kable za pomoč pri zagonu odstranite v obratnem zaporedju od priklopa.

1. CRNI kabel odklopite z ohijsa.
2. CRNI kabel odklopite s popolnama napoljenega akumulatorja.
3. RDECI kabel odklopite z 2 baterij.

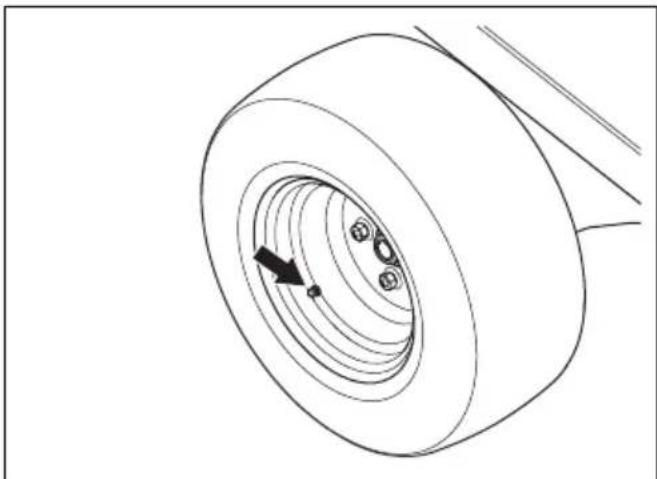

Tlak v pnevmatikah

Za ustrezen tlak v pnevmatikah gleje Tehnici podatkina strani 264.

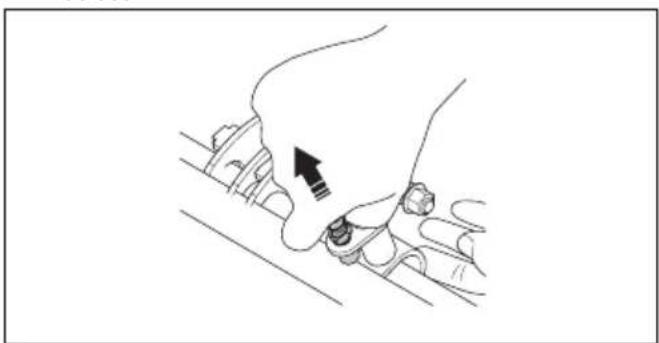

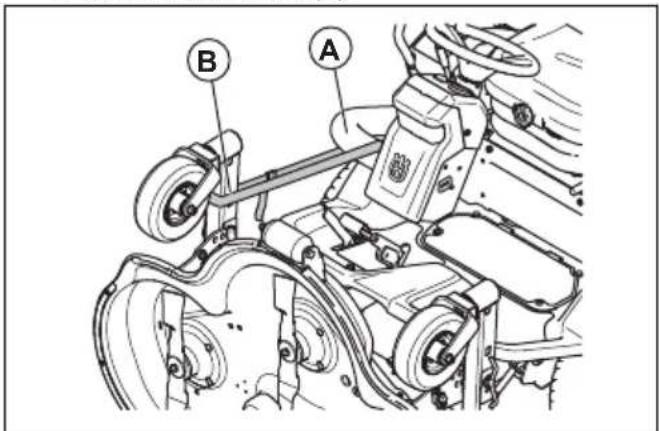

OPOZORILO: Pritrdite servisni nosilec in varnostne jermene, ko je kosiše v servismem položaju. Če servisnega nosilca ali varnostnih jernenov ne uporabljate pravilno, lahko pride do težijali smrtnih poskodb.

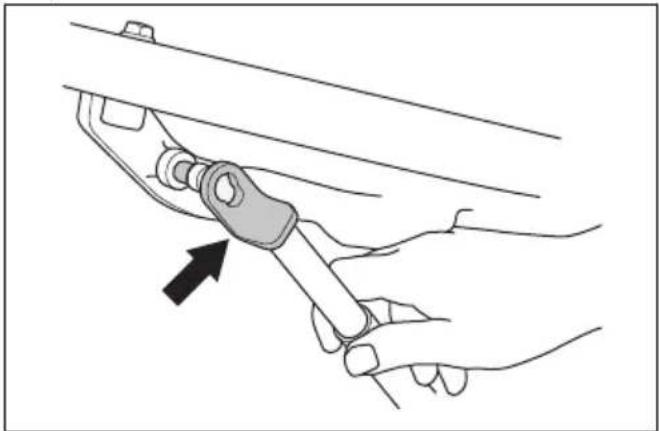

1. Pritrdite servisni nosilec na rdeco tocko pod spodnjo ploško.

1. Povlecite zaticn drugem koncu servisnega nosilca. Pritrdite servisni nosilec na rdeco oznako na cevi kosišca.

1. ZaZenite motor.
2. Premaknite rocico za hidravlicne dvizne rocice nazaj, da povsem dvignete kosisce.
3. En konec varnostnih jermenov pritrdite okrog cevi poleg krmilnegra droga (A).

1. Drugi konec varnostega jernema pritrdite okrog koles za obracanje kosisca (B).
2. Za prestavitev kosišca v položaj za kosnjosledite navodilom v obratnem vrstnem redu.

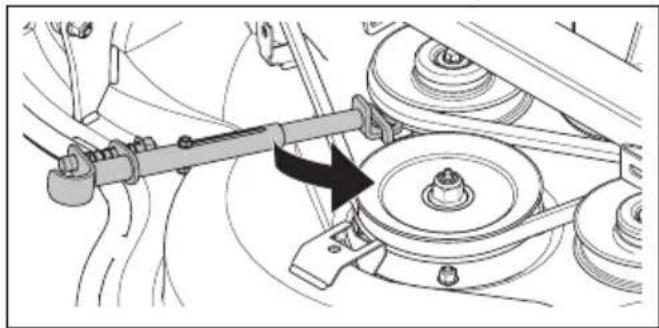

Zamenjava jermena na kosiscu

1. Odstranite 3 vijake, s katerimi je pritrjenPokrov jermena.
2. OdstranitePokrov jermena.
3. Pritrdite servisni nosilec na natezno vzmet.
4. Potisnite servisni nosilec in odstranite pas.

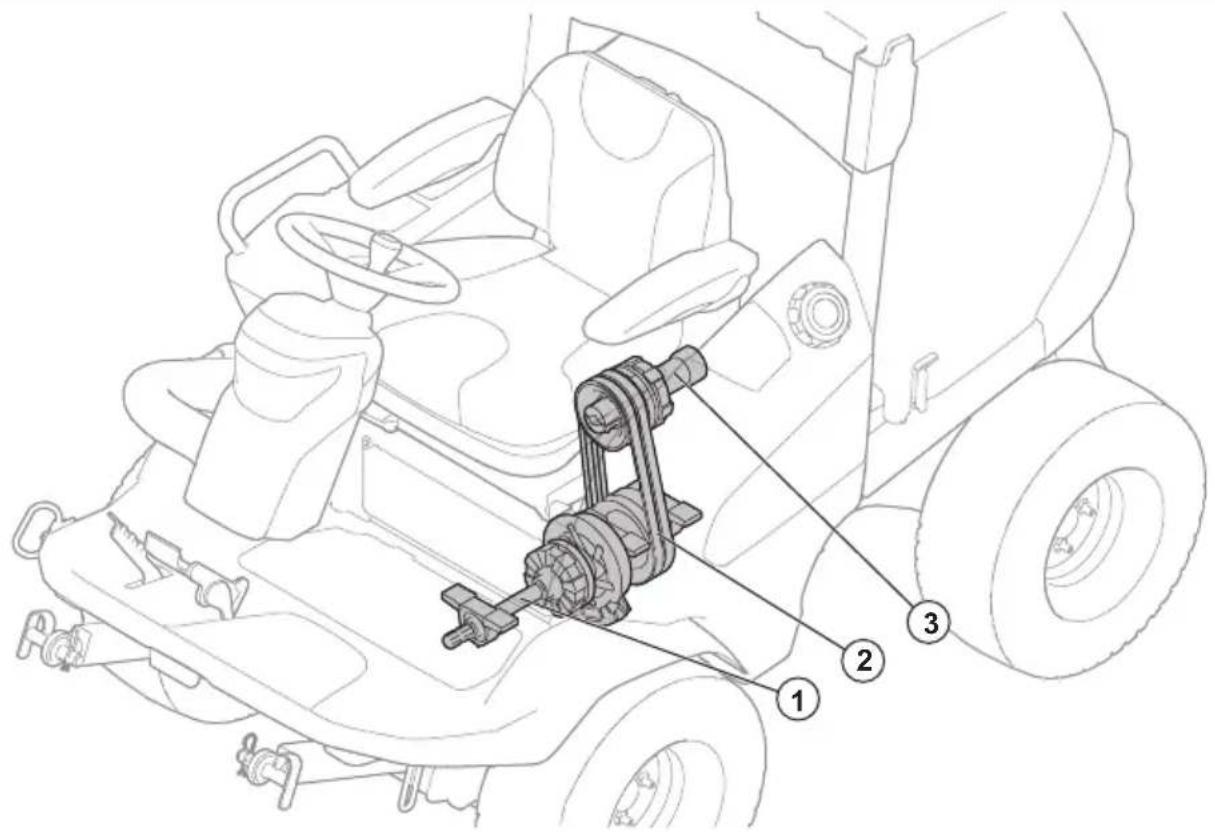

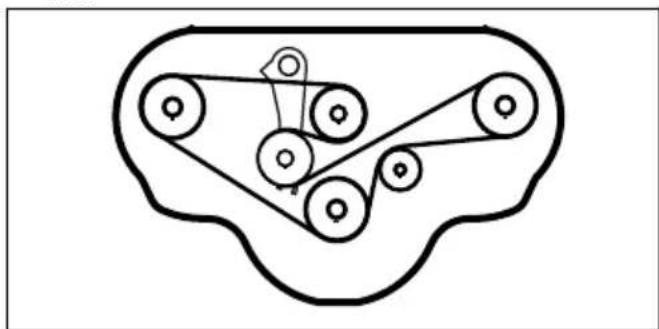

1. Jermen pritrdite okrog jernenic, kot je prikazano na sliki.

1. Kardanska gred
2. Jermeni
3. Pogonska gred hidravlicne crpalke

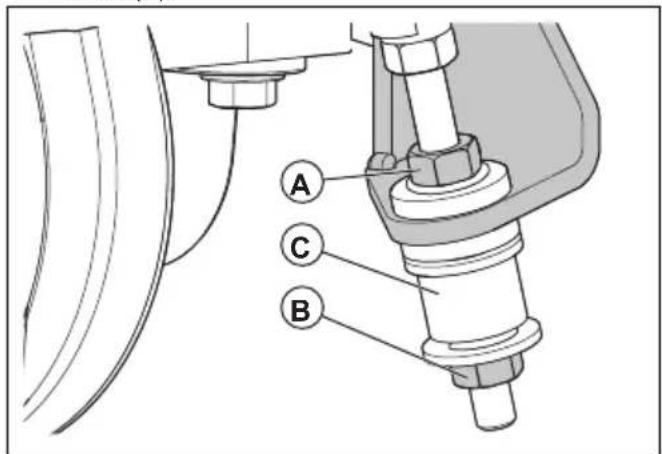

Nastavitev jermenov kardanskega pogona

1. Odvijte zaklepno matico (A).
2. Privijajte nastavitveni vijak (B), dokler objemke (C) ne morete vec obračati z roko.
3. Držite nastavitveni vijak (B) in privijte zaklepno matico (A).

Odstranitev in namestitev vložka BioClip®

1. Kosišče prestavite v servisni połožaj.
2. Odstranite 3 vijake, s katerimi je pritrjen vlozek BioClip®, in ga odstranite.

1. Namestite 3 vijake M8x15 mm v odprtine za vijake vlozkka BioClip® in takopreprecite poskodbe navojev.
2. Kosišće znova nastavite v položaj za kosnjo.
3. Vložek BioClip ^® namestite v obratnem zaporedju.

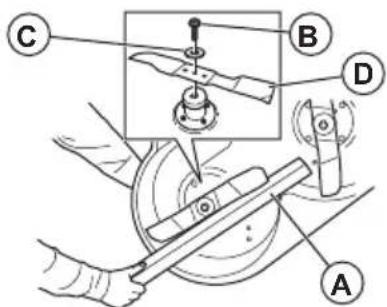

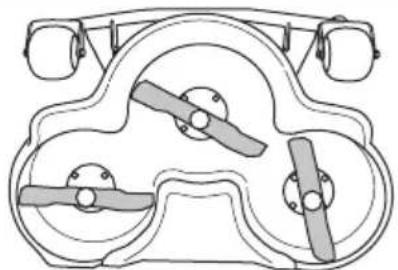

Pregledovanje rezil

POZOR: Poškodovana ali neustrezno uravnotežena rezila lahko povzroćijo poškodbe izdelka. Zamenjte poškodovane lopatie. Za pomoč pri brusenju in

uravnotezenu rezil prosite pooblasceno servisno delavnico.

1. Kosišće prestavite v servisni položaj.
2. Oglejte si rezila, da preverite, ali so poskodovana in ali ijh je treba nabrusiti.

1. Vijake rezila zategnite z ustreznim zateznim momentum. Glejte Tehnici podatki na strani 264.

Zamenjavarezil

1. Kosišće prestavite v servisni połozaj.
2. Rezilo blokiraite z leseno klado (A).

1. Odvijte vijak rezila (B) in ga odstranite skupaj s podložko (C) in rezilom (D).
2. Novo rezilo z osiljenimi konci montirajte v smeri kosisca.

OPOZORILO: Zaradi neustrezne vrste rezila lahko kosiše povzroči izmet predmetov in povzroči resne poskodbe. Uporabljale le rezila, navedena v Tehnici podatki na strani 264.

1. Namestite podložko in vijak, da pritrdite rezilo. Vijak zategnite z ustreznim zateznim momentum. Glejte Tehnicni podatki na strani 264.

Preverjanje nivoja motornega olja

1. Izdelek parkirajte na ravna tla in izklopite motor.
2. OdprityPokrov motorja.
3. Odviite merilino palico in jo izvlecite.
4. Z merilne palice očistite olje.
5. Merilno palico vstavite v odprtino za merilno palico.

6. Merilno palico izvlecite in odcitajte nivo olja.

7. Nivo olja mora biti med oznakami na merilni palici.

1. Če je nivo olja nizek, dolijte motorno olje in še enkrat preverite nivo olja.
   Opomba: Glejte Tehnici podatki na strani 264
   priporocenega motornega olja. Ne mesajte razlicnih
   vrst olja.
2. Pravilno zategnite merilno palico, preden zazenete motor. Zazenite motor in ga za približno 30 sekund pustite v prostem teku. Zaustavite motor. Pocakajte 30 sekund in znova preverite nivo olja.

Zamenjava motornega olja in oljenga filtra

Če je motor hladen, ga pred praznjenjem motornega olja zaženite in pustite delovati 1-2 minuti. Segreto olje je mogoće lažje pretakati.

OPOZORILO: Pred izpustom
motornega olja motor ne sme delovati dlje od 1-2 minuti. Motor postane zelo vroc, zaradi cesar lahko pride do opeklin. Preden iztocite motorno olje, se mora motor ohladiti.

OPOZORILO: Ce se z oljem polijete po telesu, se umijte z milom in vodo.

1. Posodo postavite pod vijak z izpust olja na levi strani motorja.

1. Odstranite vijak za izpust olja.
2. Odstranite merilno palico.
3. Iztočite olje v zbirnalno posodo.

4. Na Čep za izpust olja namestite novo tesnilo.
   Namestite vijak za izpust olja in ga privijte.

5. Oljni filter zavrtite v nasprotni smeri urinega kazalca, da ga odstranite.

1. Z novim oljem rahlo namazite gumijasto tesnilo novega oljega filtra.
2. Oljni filter namestite tak, da ga rocno obrnete v smeri vrtenja urinega kazalca, dokler gumijasto tesnilo ni v ustreznem polozaju, nato ga privijte se za pol obrata.
3. Napolinite z novim oljem, kot je navedeno v Tehnicni podatki na strani 264.
4. ZaZenite motor in ga pustite 3 minute delovati v prostem teku.
5. Izklopite motor in se prepricajte, da oljni filter ne pusca.
6. Preverite nivo olja.

Opomba: Motorno olje zavrzite v skladu z navodili; glejte Odstranitev na strani 263.

Preverjanje nivoja olja menjalnika

1. S šipko za olje preverite nivo olja v menjalniku.

2c: Sprednji menjalnik - crpalka

2d: Crpalka - servo volan
3b: Sprednji menjalnik - filter
3a: Zadnji menjalnik - filter
3c: Zadnji menjalnik - sprednji menjalnik
4a: Servo volan - krilini valj
4b: Servo volan - krmilni valj
5a: Ventilski bloc - dvizni valj
5b: Ventilski bloc - dvizni valj
6a: Ventilski blok - spojka kosišca
6b: Ventilski blok - spojka kosišca
7: Filter - hladilnik hidravlicega olja

Preverjanje nivoja olja v hidravlicnem systemdu

1. Sedež nagnite naprej. Glejte Nagibanje sedeza naprej (P 520DX, P 525DX) na strani 227.
2. Počistite področje okoliPokrovčka posode za olje s suho krpo.
3. OdstranitePokrovcekposode za olje in preverite nivo hidravlicnega olja.Ustrezen nivo je med 40 in 60~mm od vrha grobega filtra.

1. Ce je nivo olja prenizek, natocite vrsto olja, navedeno v poglavju Tehnici podatki na strani 264.

Preverjanje nivoja olja v kotnem prenosu kosišča

1. Izdelek parkirajte na ravno povrsino.

2. Kosišće spustite v položaj za kosnjo.

3. Vstavite cisto kovinsko palico v ohisje menjalnika. Kovinska palica mora biti dolga vsaj 100 mm in imeti premer njvec 3 mm.

1. Kovinski palico spustite do dna ohisijsa menjalnika.
2. Kovinski palico izvlecite in ochodajte nivo olja.
3. Izmerite del kovinske palice, na katerem je olje. Oljema biti na 15 mm kovinske palice.
4. Dolijte olje za menjalnik, ce je nivo olja nižji od 15 mm kovinske palice. Glejte Hitri vodic za vzdřevanje na strani 254 za priporoceno olje.

Zamenjava olja v kotnem prenosukosišca

1. Odstranite kosišče. Glejte Odstranjevanje kosišca na strani 222.
2. Premaknite kosiše na njegov sprednji rob in odlijte skozi Čep nalivne odprtine.
3. Izcrpajte olje v zbirnalno posodo.
4. Dolijte 80 ml novega hidravlicnega olja, kot je navedeno v Tehnicni podatki na strani 264.
5. Preverite nivo olja. Glejte Preverjanje nivoja olja v kotnem prenosu kosisca na strani 252.

Preverjanje nivoja tekocine

1. Izdelek parkirajte na ravna tla in izklopite motor.
2. OdpritPokrov motorja.Glejte OdpiranjePokrova motorja na strani 236.

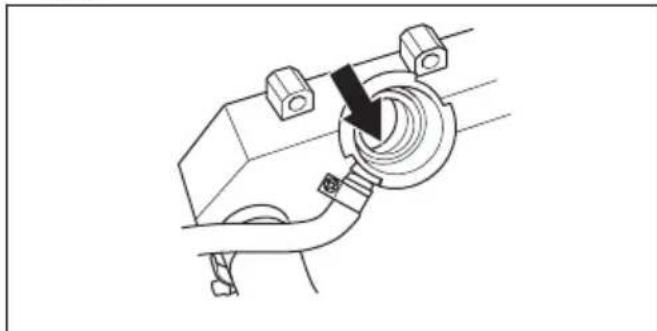

3. OdpritekPokrovcek posode za hladilno tekocino.
4. Preverite nivo hladilnega sredstva. Po potrebi dolijte hladilno sredstvo. Glejte Tehnicni podatki na strani 264.

1. Preverite nivo hladilnega sredstva v raztezni posodi. Ko je motor hladen, mora biti nivo na SPODNJI oznaki.

Simboli na hitrem vodiču za vzdřevanje

Zamenjajte filter

Zamenjalte olje

Poglejte ali preverite nivo olja

Mazalno mesto namazite z mastjo

Namažite z oljem.

Preverite stanje in napetost pogonskega jermena

Zamenjaje pogonski jernen

Zamenjaterezila

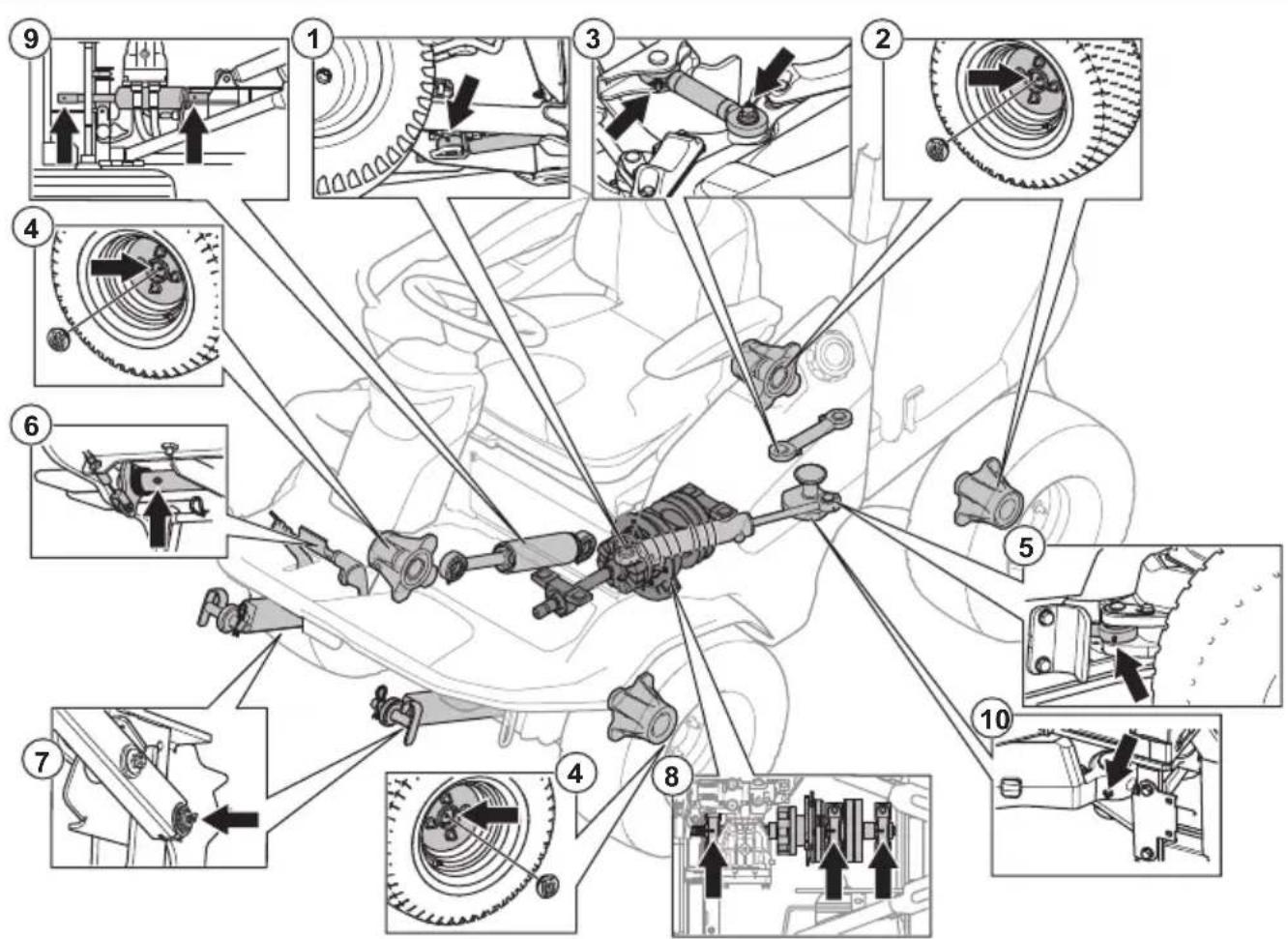

Za 1-7 uporabite kalcijevo mast.

Za 8 uporabite zapleteno litijevo mast.

1. Krmilni valj - sprednji
2. Utori zadnje preme
3. Krmilni nosilec
4. Utori sprednje preme
5. Krmilni valj - zadnji
6. Gred stopalke. Dva položaja.
7. Dvizne ročice
8. Ohišje ležaja (visoka temperatura litijve masti)
   9.Dvizni valj
9. Namazan krnilni zglob

Mazanje, splošne informacije

• Odstranite ključ za vžig in takto preprečite nenamerno premikanje med mazanjem.
• Preden namazete del na izdelku, ga očistite.
• Pri mazanju s posodico za olje uporabljajte motorno olje.

• Pri mazanju z mastjo uporabite mast za ohišje ali za kroglicne ležaje, ki preprećuje korozijo. Po končanem mazanju odstranite odvečno mast.

• Ce izdelek uporabljate vsakodnevno, mazanje izvedite dvakrat na teden.

• Maziva ne polijte po pogonskem jernenu ali utorih jerenic. Ce se polije, pochestite z alkoholom. Ce trenje med pogonskim jernenom in jemenico po cischenju z alkoholom ni ustrezno, zamenjajte pogonski jernen.

POZOR: Za ciscenje pogonskih
jermenov ne uporabljaje bencina ali drugih
izdelkov, ki vsebujejo petrolej.

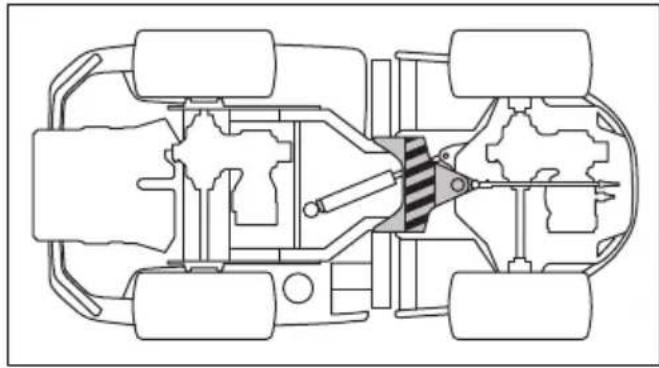

Mazanje krmilnega zgloba

1. Ležaj krmilnega zgloba namazite, ko je izdelek z vsemi kolesi na tleh. Namazite prek mazalke (A), dokler mast ne pride iz odprtine (B).

1. Dvignite izdelek, da sprostite tlak v krmilnih zglobih. Na sliki je prikazano, kam morate postaviti opore.

POZOR: Pazite, da opora ne poskoduje krmilnega nosilca in da ne blokira krmilnih zglobov.

1. Znova namazite lezaj krmilnega zgloba, ko je izdelek dvignjen.

POZOR: Mast mora priti iz spoja pod mazalko.

1. Spustite izdelek.

Mazanje pogonske gredi

1. Odstranite servisno Ioputo. Glejte Odstranitev servisne Iopute na strani 237.
2. Namažite 4 mazalne točke z mazalno pistolo, dokler ne priteče mast.

Odpravljanje težav

Odpravljanje težav

Če resitve težave ne najdete v teh navodilih, se obrnite na pooblasceno servisno delavnico Husqvarna.

Težava Vzrok
Zaganjalnik motorja ne obrne motorja	Aktiviran je gumb za kardanski pogon.
	Parkirna zavora ni aktivirana. Glejte Za aktivacio in sprostitev parkirne zavo-re na strani 232.
	Glavna varovalka je pregorela. Glejte Zamenjava varovalke na strani 244.
	Kontaktna ključavnica je poškodovana.
	Povezava med kabli in akumulatorsko baterijo je slaba.
	Akumulatorska baterija je prešibka. Glejte Poljnjenje baterije na strani 245.
	Zaganjalnik motorja je poškodovan.
Motor se ne zažene, ko zaganjalnik motorja obrne motor	V posodi za gorivo ni goriva. Glejte Dolivanje goriva na strani 226.
	V krogotoku za gorivo je zrak.
	Predgretje ne deluje ali je prekratko
	Motor je v okvari.
	Filter za gorivo je zamašen. Zamenjava filtrov za gorivo na strani 241.
Motor ne deluje enakomerno Filter za	gorivo je zamašen. Glejte Zavarujte svoj izdelek na strani 208.
	Zračni filter je zamašen. Glejte Čišćenje in zamenjava zračnega filtra na strani 242.
	Ventil posode za gorivo je blokiran.
	Dovodni tlak je prenizek.
	Cev vbrizgalne šobe je zrahljano priključena.
	Motor je v okvari.
	V posodi za gorivo je neustrezna vrsta goriva.
	Odtočni ventil je v okvari.
	Vbrizgalna šoba je v okvari.
	Vbrizgalna Črpalka je v okvari.
	Dozirna Črpalka je v okvari.
Motor se pregreva Dovod hladnegа zraka	ali hladilna rebrca so blokirani.
	Motor je preobremenjen.
	Nivo hladilne tekocine je prenizek.
	Nivo motornega olja je prenizek.
Izdelek oddaja Črn dim V posodi za go	ivo je neustrezna vrsta goriva.
	Zračni filter je zamašen. Glejte Čišćenje in zamenjava zračnega filtra na strani 242.
	Vbrizgalna Črpalka je v okvari.
	Vbrizgalna šoba je v okvari.
Izdelek oddaja moder dim Nivo motörn	ega olja je previsok.
	Motor je v okvari.
Izdelek oddaja bel dim Motorni valj je	ovari.
	Nivo motornega olja je previsok.
Motor je očitno brez moči Zračni filter je zamašen. Glejte Čišćenje in zamenjava zračnega filtrna na strani 242.
Filter za gorivo je zamašen. Glejte Zamenjava filtrov za gorivo na strani 241.
V krogotoku za gorivo je zrak.
Odtočni ventil je v okvari.
Dovodni tlak je prenizek.
Dozirna Črpalka je v okvari.
Sistem nastavitve Časa vbrizgale Žrpalke je v okvari.
Motor je v okvari.
V menjalniku ni dovolj moči Obvodni ve ventili niso povsem zaprti.
V menjalniku ni olja ali pa je nivo olja prenizek. Glejte Preverjanje nivoja olja menjalnika na strani 250.
Olje v menjalniku se je pregrelo.
Baterija se ne polni Baterija je okvarjen.	a. Obrnite se na pooblašćenega servisnegа zastopnika družbe Husqvarna.
Povezava med kabelskimi prikljukovi in prikljucnimi sponkami akumulatorska baterija je slaba.
Na izdelku je Čutiti tresenje Rezila niso	trdno pritrjena. Glejte Pregledovanje rezil na strani 248.
	Eno ali več rezil je neuravnoteženih. Glejte Pregledovanje rezil na strani 248.
	Motor ni trdno pritrjen.
	Kotni prenos je zrahljan.
	Hidravlična Črpalka je zrahljana.
	Motor je v okvari.
	Pogonska gred je v okvari.
	V jerenicah kardanskega pogona je predmet.
	Gumijasti elementi so trdi ali poškodovani.
Rezultati košnje niso zadovoljivi Rezila	so otopela. Glejte Pregledovanje rezil na strani 248.
	Trava je dolga ali mokra. Glejte Zagotavljanje dobrih rezultatov košnje na strani 233.
	Kosišće je nagnjeno.
	Kosišće je zamašeno s travo. Glejte Nastavljanje kosišča v servisni položaj na strani 246.
	Tlaka v prevmatikah na desni in levi strani se razlikujeta. Glejte Tlak v prevmatikah na strani 246.
	Izdelek deluje pri preveliki hitrosti. Glejte Zagotavljanje dobrih rezultatov košnje na strani 233.
	Število virtljaje motorja je prenizko. Glejte Tehnični podatki na strani 264.
	Pogonski jermen zdrsne.

Zaslon - odpravljanje težav

Simbol	Ime Prikaz na	zaslonu Vzrok
	Indikator temperature vode v motorju	Prikaže se simbol in vklopi se zvočni opozirilni signal.	Temperatura motorja je previsoka. Iz-klopite stikalo kardanskega pogona in ročico za plin premaknite v polo-žaj za nizko hitrost. Oporozirilni signaal preneha delovati, ko temperatura motorja pade pod mejo za opozorilo.
		Znak utripa hitro. Obrnite	se na Husqvarna servisnegazastopnika.
	Senzor tlaka motornega olja	Prikaže se znak.	Nizek pritisk olja. Glejte Preverjanje nivoja motornega olja na strani 249.
		Znak utripa. Mazalni sistem je poškodovan ali ne deluje pravilno.
				Stikalo olja ali krogotok je poškodo-van ali ne deluje pravilno.
	Indikator napoljenosti akumulatorske baterije	Prikaže se znak.	Nizka napetost. Glejte Poljinjenba-terije na strani 245.
	Indikator gumba za kar-danski pogon	Prikaže se znak.	Gumb za kardanski pogon je pritis-njen. Glejte Pregled pogojev delova-nja na strani 218
		Znak utripa.	Napačen postopek zagona. Glejte Pregled pogojev delovanja na strani 218
		Znak utripa hitro.	Poškodovan gumb za kardanski po-gon. Obrnite se na Husqvarna servis-nga zastopnika.
Simbol Ime Prikaz na zaionu Vzrok
(®)	Indikator parkirne zavo-re	Prikaže se znak.	Parkirna zavora je aktivirana. Glejte Za aktivacijo in sprostitev parkirne zavore na strani 232.
		Znak utripa.	Napačen postopek zagona. Glejte Pregled pogojev delovanja na strani 218.
		Znak utripa hitro.	Parkirna zavora je v okvari. Obrnite se na Husqvarna servisnegа zastop-nika.
(®)	Indikator ročice za na-dzor prisotnosti uporab-nika (OPC)	Znak utripa.	Stikalo sedeža je deaktivirano, ko poskušate zagnati motor. Glejte Pre-gled pogojev delovanja na strani 218.
		Znak utripa hitro.	Pokvarjeno stikalo sedeža. Obrnite se na Husqvarna servisnega zastop-nika.
(®)	Indikator za servis Prikaže se znak.		Potreben je servis. Obrnite se na Husqvarna servisnega zastopnika.
(®)	Merilnik za gorivo Prikaže se znak.		Nizek nivo goriva. Glejte Dolivanje goriva na strani 226.
(®)	Bluetooth®	Znak utripa. Izdelek je za-klenjen. Odklenite izde-lek z aplikacijo Husqvarna Connect.
(®)	Digitalni zaklep Prikaže se znak.		Izdelek je zaklenjen. Odklenite izde-lek z aplikacijo Husqvarna Connect.

Opomba: Simboli in položaji simbolov na zaslonu se lahko razlikujejo med razlicitni模型i.

Transport skladisčenje in odstranitev

Prevoz	Varno pritrjevanje izdelka na prikolico za prevoz
• Izdelek je težek in lahko povzroči zmečkanine. Bodite previdni, ko ga natovarjate ali raztovarjate z vozila ali prikolice.	Preden izdelek pritrdite, morate prebrati in razumeti poglavje o varnosti. Gleje Varnost pri transportu na strani 220.
• Ne dvigajte izdelka. Transportni ušesci nista odobreni dvižni točki in ju je dovoljeno uporabljati samo za varno pritrditev izdelka na prikolico.	OPOZORILO: Aktivacija parkirne zavore ni zadosten ukrep za zašće izdelka med prevozem. Izdelek trdno pričvrstite v prostor za nalaganje.
• Za prevoz izdelka uporabite odobreno prikolico.
• Pred prevozom izdelka s prikolico ali po cesti se seznanite z lokalnimi prometnimi predpisi.

Oprema: 4 odobreni jermeni in 4 zagozde za kolesa.

1. Izdelek parkirajte v sredino prostora za nalaganje.

OPOZORILO: Za transport s transportnimi vozili sPokrivalom. Izdelek se mora ohladiti, preden ga prestavite v vozilo za prevoz.

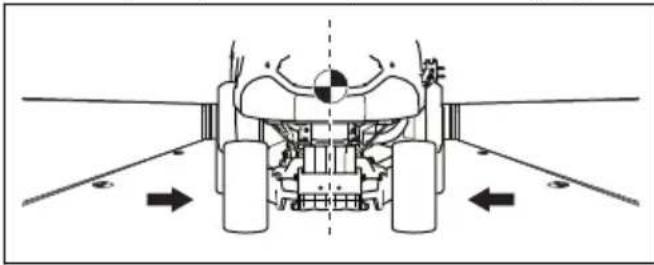

1. Središće težišca izdelka mora biti nad osjo koles transportnega vozila. Če za transport uporabljate prikolico, preverite, ali je navpična sila na vlećno kljuko pravilna.

1. Aktivajte parkirno zavoro.
2. Kosišće spustite v plavajovi položaj.
3. Odstranite vse neprirjene predmete.
4. Prvi pas pritrdite skozi okvir zadnjega menjalnika.

1. Drugi pas pritrdite skozi okvir zadnjega menjalnika.
2. Pasova pritrdite na prostor za nalaganje.

3. Pasova povlecite nazaj, takao da pritrdite izdelek na prostor za nalaganje.

4. Tretji pas pritrdite na 1 od zank.

1. Cetri pas pritrdite na drugo zanko.
2. Pas pričvrstite na prostor za nalaganje.
3. Pas povlecite naprej, tako da pritrdite izdelek na prostor za nalaganje.

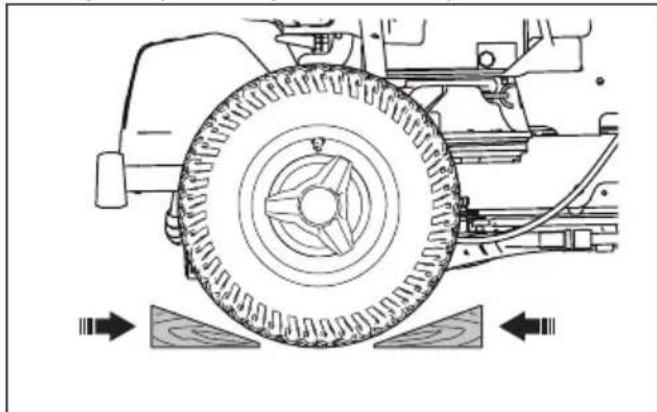

4. Zagozde postavite pred in za zadnja kolesa.

Vleka izdelka

Izdelek ima hidrostaticni menjalnik. Poškodbe menjalnika preprečite takó, da izdelek vlečete le na katkih razdaljah in pri majhni hitrosti.

Pred vleko izdelka menjalnik prestavite iz prestave. Glejte Odklop hidrostaticega menjalnika na strani 233.

Shranjevanje

Ob koncu sezone ali pred skladisčenjem, ki je lahko daljse od 30 dni, izdelek prijavite na shranjevanje.

Dodajte stabilizator, da preprecite nastanek lepljivih delcev med skladischenjem. Vedno uporabite mešalnoro Razmerje, ki ga nave de proizvajalec.

Gorivu v posodi za gorivo ali posodi za shranjevanje dodajte stabilizator, da preprecite poskodbe motorja.
- Motor raj deluje vsaj 10 minut, da stabilizator steče v systemd za vbrizgavanje goriva.

OPOZORILO: Izdelka s polno posodo z gorivom ne hranite v zaprtih prostorih ali prostorih s slabim pretokom zraka.

Nevarnost požara, Če so hlapi goriva v blizini odprtega ognja ali iskrenja.

• Glavno stikalo obrnite v položaj za IZKLOP ("OFF"). Glejte Zaustavitev motorja na strani 232.
• Očistite izdelek, glejte Čišćenje izdelka na strani 235 Popravite poškodovano barvo, da preprećite korozijo.

OPOZORILO: Z izdelka odstranite
travo in druge vnetljive snovi, da
zmanjsate nevarnost pozara. Pred
skladiscenjem se motor mora ohladiti.

• Preglejte, ali je kaksen del izdelka obrabljen ali poskodovan, ter zategnite zrahljane vijake in matice.
• Odstranite akumulator. Očistite, napolnite in jo skladisčite na hladnem.
  Zamenjaje motorno olje in zavrzite odpadno olje.
• Izpraznite posodo za gorivo. ZaZenite motor in ga pustite delovati, dokler v sistemasza vbrizgavanje goriva ne zmanjka goriva.

Opomba: V primeru uporabe stabilizatorja,ne izpraznite posode za gorivo inSYSTEMA za vbrizgavanje goriva.

• Odstranite vžigalne svečke in v vsak valj nalijtpe približno enoŽlico motornega olja.Rocno obrnite motorno gred, da dodate olje. Namestite vžigalne svečke.
• Namažite vse mazalke, zglobe in preme.
• Izdelek hranite na Čistem in suhem mestu ter gaPokrijte, da ga se dodatno zašcitite. Prekrivalo za zašcito izdelka med skladisćenjem ali prevozom je na voljo pri vašem prodajalcu.

Skladisčenje kabine

OPOZORILO: Kabino previdno premaknite. Kabina je težka in lahko povzroci resne poskodbe. Kabina mora biti shranjena v stabilnem položaju.

• Popravite poskodovano barvo, da preprecite korozijo.
• Preglejte, ali je kaksen del izdelka obrabljen ali poskodovan, ter zategnite zrahljane vijake in matice.
• Izdelek hranite na cistem in suhem mestu ter gaPokrijte, da ga se dodatno zašcitite.
• Izdelek skladišcite v zaklenjenem prostoru, takdo otroci ali osebe, ki niso primerne za rokovanje z izdelkom, do izdelka nimajo dostopa.
• Med skladischenjem namestite kabino na nosilec kabine. Gleje Mere nosilca kabine na strani 270.

Odstranitev

Kemikalije so lahko nevarne, zato jih ni dovoljeno iztociti na tla. Uporabljene kemikalije vedno zavrzite na servisnomcentruali primernem odlagalischcu.
- Ce je izdelek izrabljen, ga posljite prodajalcu aliustreznemu zbirno-reciklažnem centru.
- Olje, oljne filtrne, gorivo in akumulator imajo lahko skodljive posledice za okolje. Spoostujte lokalne zahteve za recikliranje in veljavne predpise.
Baterije ne zavrzite med gospodinjske odpadke.
Baterijo zavrzite v pooblasceni servisi delavnici Husqvarna ali v zbirnem centru za odpadne baterije.

Tehnični podatki

Tehnični podatki

	P 520DX P 525DX / P 525DX	X Cabin
Mere Glejte	Mere izdelka (P 520DX/P 525DX) na strani 268 in Mere izdelka (P 525DX Cabin) na strani 269.
Teža brez kosišča, s praznimi posodami, kg 649 677		921 (kabina P 525DX)
Mere pnevmatik 20 × 8 - 10 20 × 10 - 10
Tlak v pnevmatikah, zadnjih - sprednjih, kPa/bar/PSI 150/1	1,5/22 150/1,5/22
Najv. naklon, stopinje 10 10
Motor
Znamka/model Kubota/D902 Kubota/D1105
Nazivna moč motorja v kW pri 3000 vrt./min 19	14,7 17,8
Prostornina, cm3	898 1123
Najv. število vrtlajev motorja, vrt/min 3300 3200
Najv. hitrost pri vožnji naprej, km/h / mph 17,6/10,9	19/11,8
Najv. hitrost pri vžvratni vožnji, km/h / mph	13,4/8,3	15/9,3
Dizelsko gorivo, majnižje oktansko število20	45 45
Prostornina posode, I (pri oznaki za maksimalno količino goriva)	22 22
Olje razreda API CF-4 ali boljše	Razred SAE10W-40	Razred SAE10W-40
Količina olja s filtrom, litri	3,3	3,3
Količina olja s filtrom, litri	3	3
Zagon motorja	Elektrčni zaganjalnik 12 V, 40 Ah	Elektrčni zaganjalnik 12 V, 40 Ah
Hladilni system
Prostornina hladilnegaSYSTEMA, I	3,7	3,7
Sredstvo proti zmrzovanju	≥ 50 % propilen glikol (MPG)	≥ 50 % propilen glikol (MPG)
Hidravlični system
Najvišji delovni pritisk, bar/psi	120/1740	120/1740
	P 520DX P 525DX / P 525DX	Cabin
Najv. pretok v l/min 12 12
Prostornina hidravličnega rezervaorja, litri 8 8
Prostornina hidravličnegaSYSTEMA, litri 13 13
Hidravlično olje Olje za menjalnik Husqvar-	na 10W-30	Olje za menjalnik Husqvar-na 10W-30
	(Husqvarna 10W-30 4T AWD ali STOU 10W-30)	(Husqvarna 10W-30 4T AWD ali STOU 10W-30)
Menjalnik
Znamka Kanzaki Kanzaki
Model KTM23 KTM23
Olje za menjalnik Olje za menjalnik Husqvar-	na 10W-30	Olje za menjalnik Husqvar-na 10W-30
	(Husqvarna 10W-30 4T AWD ali STOU 10W-30)	(Husqvarna 10W-30 4T AWD ali STOU 10W-30)
	P 520DX P 525DX / P 525DX	X Cabin
Vrsta Combi 132 Combi 132
	Combi 155 Combi 155
	Combi 132 X Combi 132 X
	Combi 155 X Combi 155 X

Emisije hrupa 21	P 520DX P 525DX P 5	25DX Cabin
Raven zvočne moči, izmerjena v dB (A)
Combi 132 103 104 103
Combi 155 104 103 103
Combi 132 X 103 104 103
Combi 155 X 104 103 103
Raven zvočne moči, zajamčena v dB (A)
Combi 132 105 105 104
Combi 155 105 105 104
Combi 132 X 105 105 104
Combi 155 X 105 105 104

Nivoji hrupa 22	P 520DX P 525DX P 5	25DX Cabin
Raven zvočnega tlaka pri uporabnikovem ušesu v dB (A)
Combi 132 88 87 84
Combi 155 88 87 84
Combi 132 X 88 87 84
Combi 155 X 88 87 84

Ravni vibracij 23	P 520DX P 525DX P 5	25DX Cabin
Nivo vibracij pri volanu, m/s2
Combi 132 1.4 1.5 1.4
Combi 155 1,3 1,7 1,3
Combi 132 X 1.4 1.5 1.4
Combi 155 X 1,3 1,7 1,3
Nivo vibracij pri sedežu, m/s2
Combi 132 0,3 0,4 0,3
Combi 155 0,3 0,4 0,3
Combi 132 X 0,3 0,4 0,3
Combi 155 X 0,3 0,4 0,3

Kosišće Combi 132 Combi 155	Combi 132 X Combi	155 X
Širina rezanja, mm 1320 1550	1320 1550
Višina košnje, 7 položajev, mm/palci	30-112 30-112 30-1	12 30-112
Širina, mm 1400 1631 1400 16	31
Dolžina, mm 490 563 490 563
Teža v kg 138 155 148 163
Rezilo
Zatezni moment vijaka rezila, Nm/kpm/lb-ft	80-84/8,15-8,56/59 -62	80-84/8,15-8,56/59 -62	80-84/8,15-8,56/59 -62	80-84/8,15-8,56/59 -62
Številka izdelka 5861988-10 58	61989-10	5861988-10 5861989-1	0

OPOZORILO: Uporaba kosišca na način, ki ni odobren za izdelek, lahko povzroči izmet predmetov pri veliki hitrosti in

resne poskodbe. Ne uporabljaje drugih vrst kosišc razen teh, ki so navedena v navodilih za uporabo.

Podatki o radijsikh frekvencah

	P 520DX P 525DX P 5	25DX Cabin
Frekvenčno območje, MHz	2402 – 2480	2402 – 2480	2402 – 2480
Izhodna moč24, dBm	0,0 0,0 0,0

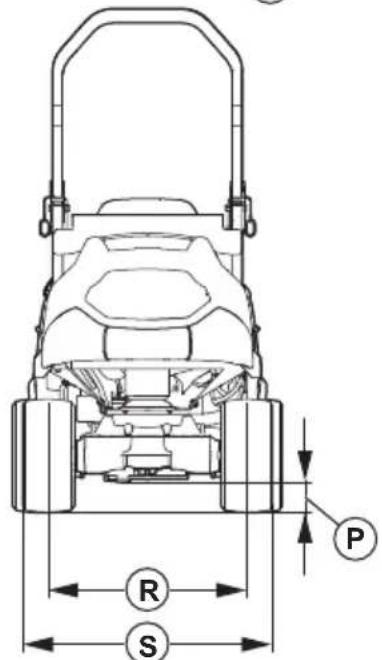

Mere, mm
A	1330/1330	E	164/160	J	254/254	N	1132/1153
B	502/499	F	407/407	K	2033/2033	P	149/149
C	645/645	G	373/373	L	35,5°/35,5°	R	836/842
D	1060/1060	H	2078/2078	M	910/918	S	1056/1077

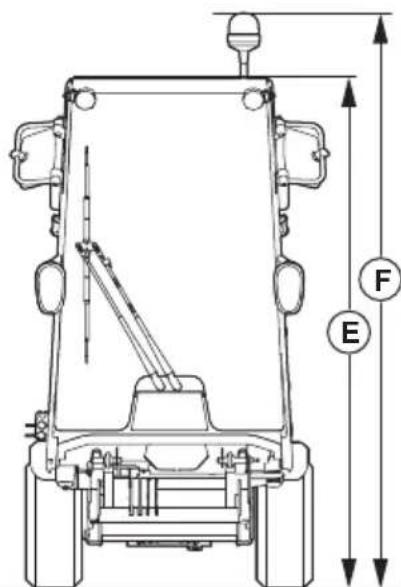

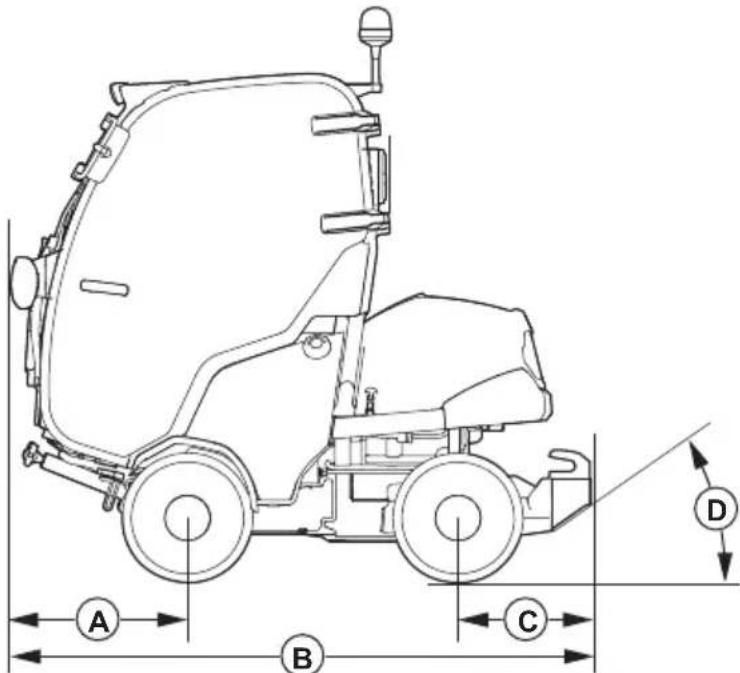

Mere, mm

A	692	C	518	E	2008	G	1251
B	2269	D	35°	F	2180	H	883

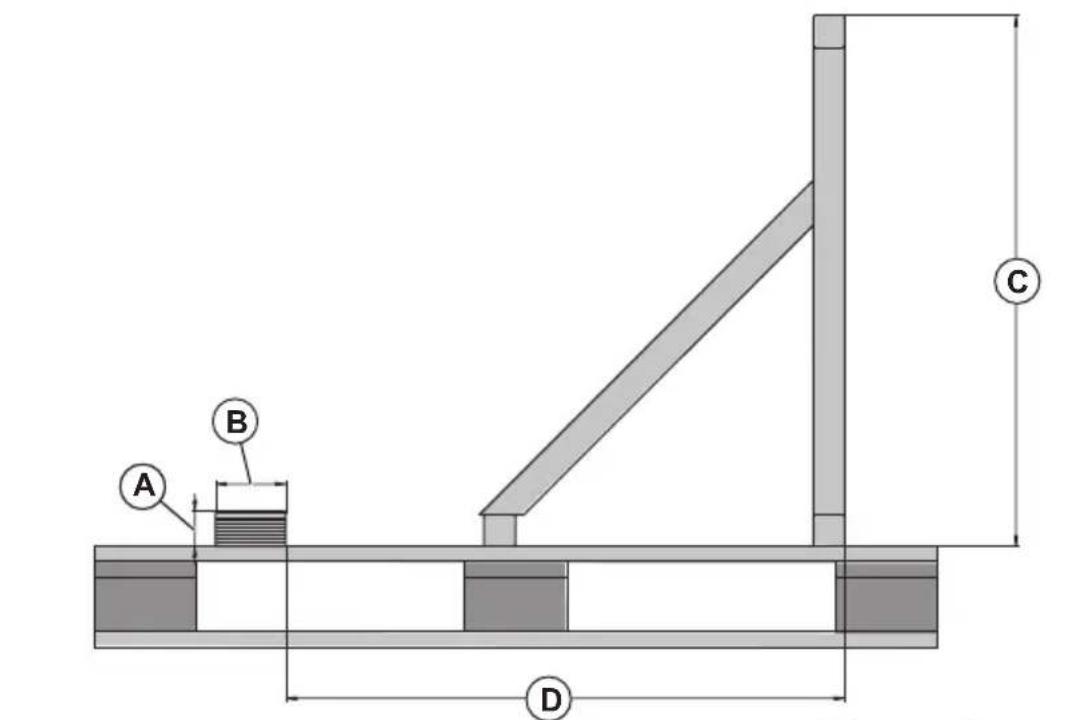

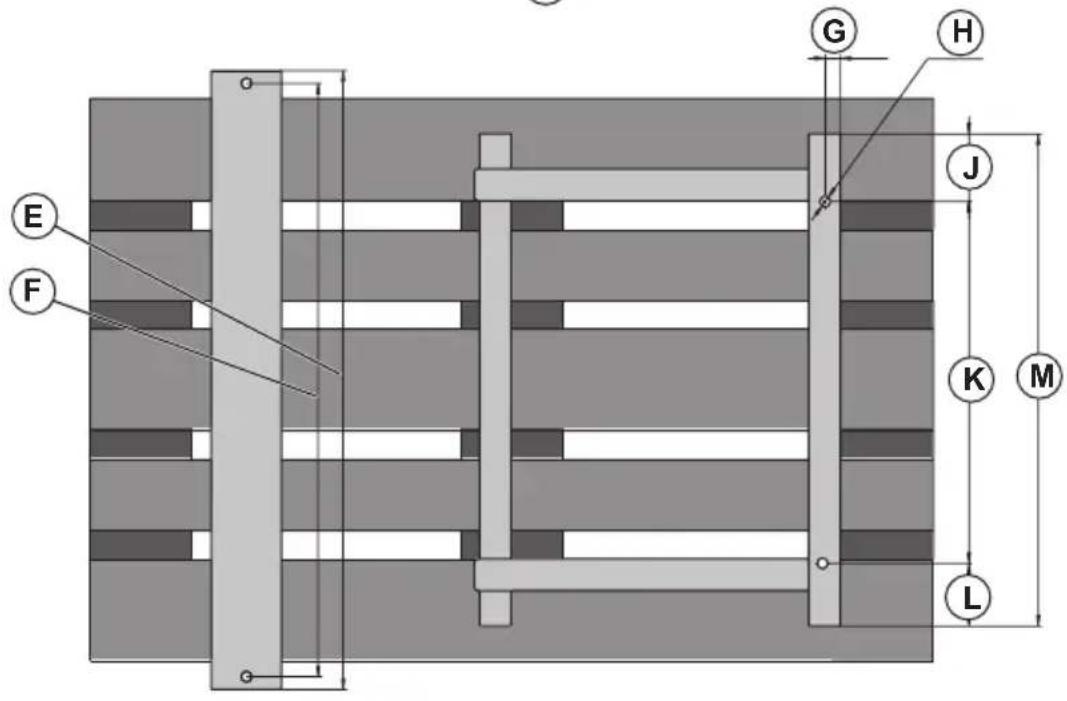

Mere za nosilec kabine, mm
A	50	D	800	G	22,5	K	515
B	100	E	880	H	15 Ø (x4)	L	89
C	755	F	844	J	96	M	700

Dodatna oprema

V teh navodilih za uporabo ni navodil za vzdrrzevanje dodatne opreme ali pribora. V zvezi tem glejte navodila za uporabo pribora ali dodatne opreme.

Servisiranje

Pri pooblascenem servisem centru opravite letni pregled, da poskrbite za varno in učinkovito delovanje izdelka na vrhuncu sezone. Najprimernejši Čas za servis ali pregled izdelka je zunaj sezone.

Ko posiljate naročilo za rezervne dele, navedite podatke o letu nakupa, modelu, vrsti in serijski stevilki.

Vedno uporabljaje originalne rezervne dele.

Garancija

Garancija za systemd prenosa

Garancija za systemd prenosa je veljavna le, ce je bila hitrost sprednjih in zadnjih koles preverjena v skladu z urnikom vzdhrževanja. NastavitevSYSTEMA prenosa njizvede pooblascen servisni zastopnik, da se preprecijo poškodbeSYSTEMA.

Izjava o skladnosti

Izjava EU o skladnosti

Mi, Husqvarna AB, SE--561 82 Huskvarna, Švedska, tel.: [phone], izjavljamo na lastno odgovornost, da je izdelek:

Opis Sedežna kosilnica
Znamka Husqvarna
Vrsta/model P 520DX,	P 525DX, P 525DX Cabin
Identifikacja Serijske stevilke od letnika 2022 dalje

v celoti skladen z naslednjimi direktivami in uredbami EU:

Direktiva/uredba Opis
2011/65/EU "o omejevanju uporabe nekaterih nevarnih snovi v elektrICI ni in elektronski opremi"
2006/42/ES "o strojih"
2014/30/EU "o elektromagnetni združljivosti"
2000/14/EC "o emisijah hrupa v okolico"
2014/53/EU "v zvezi z radijsko opremo"

in so pri tem v veljavi naslednji standardi in/ali tehnicne specifikacije: EN ISO 5395-1:2013/A1:2018, EN ISO 5395-3:2013/A1:2017/A2:2018, ISO 21299:2009, EN ISO 12100:2010, EN ISO 14982:2009, ETSI EN 300 328 v.2.2.2, ETSI EN 301 489-1 V2.2.3, ETSI EN 301 489-17 V3.2.4, EN IEC 61000-6-4:2019, EN IEC 61000-6-2:2019, EN IEC 63000:2018.

Priglaseni organ: 0404, RISE SMP Svensk
Maskinprovning AB, Box 4053, SE-904 03 Umeå,
Svedska je potrdila skladnost z direktivo Sveta
2000/14/ES, postopki ugotavljanja skladnosti: Priloga VI.

Za informacione v zvezi z emisijami hrupa glejte poglavje Tehnici podatki na strani 264.

Huskvarna, 2022-10-12

Claes Losdal, Vodja oddelka za razvoj vrtne opreme, Husqvarna AB
