NAVODILA ZA UPORABO Securio AF100c HSM

Varnostna navodila in opozorila označujejo situacije, v katerih lahko pride do poskodb oseb in do materialne škode ter navajajo ukrepe za preprečevanje nevarnosti.

Opozorilni trikotnik signalno besedo OPOZORILO in besedilo na sivem ozadju opozarjata na nevarnost, katere posledica so hude doŽiviljenjsko nevarne poškodbe.

POZOR

se uporabi, ko je posledica neupostevanja lahko materialna nda.

Navodilo

označuje informacije za učinkovito delovanje stroja brez tveganja nevarnosti.

Varnostna navodila

Pred zagonom naprave preberite
navodila za uporabo, nato pa jih
shranite, saj jih boste v prihodnje
morda potrebovali, in jih izročite

naslednjim uporabnikom.

Upostevajte vse varnostne napotke, ki so namesceni na unicevalniku dokumentov.

Nevarnost poškodb zaradi ostrih nožev!

Nikoli ne segajte v režo za dovajanje papirja.

Nevarnost poškodb zaradi uvlečenja!

Dolgih las, ohlapnih oblačil, kravat, šalov, ogrlic in zapestnic ipd. ne priblžujte dovajalni odprtini.

Ne unicujte materialov, ki lahkotovorijo zanke, npr. trakov, vrvic, folij iz mehke plastike.

Nevarnost opeklin!

Ne uporabljaje cistilnih sredstev ali prsilnih steklenic pod tlakom, ki vsebujejo vnetljive snovi.

Te substance se lahko vnamejo.

Nevarnosti za otroke in druge osebe!

Naprave ne smejo uporabljati osebe (vključno z otroki, mlajšimi od 14 let) z omejenimi fizicnimi,

senzoričnimi ali duševnimi zmožnostmi oz. brez potrebnih izkušeni in/ali znanja, razenče jih pri tem nadzoruje oseba, odgovorna za njihovo varnost, ali so od nje prejel navodila, kako je napravo treba uporabljati. Otroke je treba nadzorovati in takozagotoviti, da se z napravo ne bodo igrali. Unicevalnika dokumentov ne pustite vklopljenega brez nadzora.

Ogrożenost zaradi elektricnegatoka

Nevarna omrežna napetost lahko prinapacnem ravnanju z napravov elektrčni udar.

• Napravo in kabel redno preverjajte, ce sta morda poskodovana.

Če je unicevalnik dokumentov poskodovan ali ne deluje pravilnoter pred premestitvijo ali ciscenjem, unicevalnik dokumentove in izvlecite omrežni vtic.

• Preprečite vstop vode v unićevalnik dokumentov. Napajalnegа kabla in elektric- nega vtica ne potaplajte v vodo. Elektricnega vtica nikoli ne prijemajte z vlžnimi rokami.
  Elektricnega vtica nikoli ne volecite iz vtic nice za kabel, temvec vedno primite elektrici nvi tci.

2 Namenska uporaba, jamstvo

Na tipski tablici na spodnji strani rezalne glave preverite, za katero omrežno napetost je bil zasnovan vaš unicevalnik dokumentov. Upostevajte ustrezne točke v navodilih za uporabo.

Unicevalnik dokumentov je predviden za unicevanje papirja in manjse količine kreditnih kartic.

Prek odlagalne police za samodejno dovajanje je dovoljeno dovajatiismo papir brez sponk.

Papir s sponkami in kreditne kartice je dovoljeno dovajati samo skozi dovajalno odprtino.

Robusten rezalni mehanizem je neobčutljiv za sponke.

Garancijski cas za unievalnik dokumentov je 3 leti. Za rezalne gredi HSM na unievalnikih dokumentov velja od jamstva neodvisna garancija za celotnoŽiviljenjsko dobo naprave (HSM Lifetime Warranty).

Jamstvo in garancija ne veljata za obrabo, poskodbe zaradi nestrokovne uporabe in poseganja s tretje strani. Podajalna koleska kasete za papir so obrabni deli.

Podjetje HSM zagotavlja dobavo nadomestnih delov do 10 let po koncu proizvodnjetega modela.

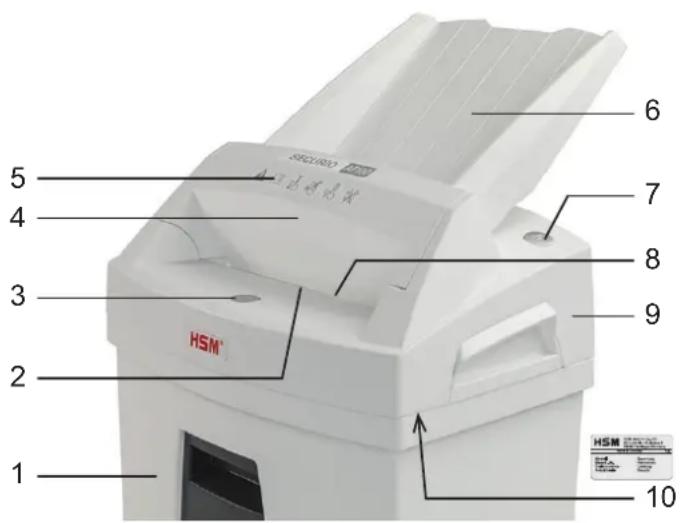

3 Pregled

1 Posoda za razrezan material
2 Mehanizem start-stop
3 Upravljalna tipka
4 Varnostni element
5 Varnostno navodilo
6 Odlagalna polica za samodejno dovajanje
7 Tipka za reverziranje R
8 Dovajalna odprtina
9 Rezalna odprtina
10 Tipska tablica na spodnji strani rezalne glave

4 Zagon

OPOZORILO

Nevarna omrežna napetost!

Napačno ravnanje z napravolahko povzroci elektrčni udar.

• Unicevalnik dokumentov uporabljaje samo v suhih notranjih prostorih. Ne uporabljaje ga v prostorih z visoko zračno vlžnostjo ali v dežju.
• Naprave, elektricnega vtica in napajal-nega kabla ne izpostavlajte odprtemu ognju in vroim povrsinam. Prezracevalne reze morajo biti vedno proste in od stene ali pohistva oddljene najm. 5 cm.
  Pazite, da bo elektrichi vtic lahkodostopen.
  Preden vklopite elektrichi vtic, preverite skladnost napetosti in frekvence vasega elektrichega omrezja s podatki na tipski tablici.

Montaža odlagalne police za samodejno dovajanje:

• Varnostni element obrite naprej.
• Odlagalna polica je v kartonu.

Vstavite odlagalnpolico v vodilo in jo pritisnite navzdol, da zaskovi.

Da odlagalno polico fiksirate, pritisnite zaskočna nastavka levo in desno od odlagalne police navzven.

• Varnostni element znova obrite nazaj.
• Priključite dobavljeni napajalni kabel na hrbtni strani unicevalnika dokumentov in vstavite elektrčni vtič v pravlno instalirano vtičnico.

5 Upravljanje

Vklop unicevalnika dokumentov

• Omrežno stikalo na hrbtni strani unicevalnika dokumentov preklopite na "I".

Unicevanje papirja

Papir unicite takto, da ga vstavite reposredno v dovajalno odprtino ali pa uporabite samodejno dovajanje. Med obdelavo sklada s samodejnim dovajanjem je mogoce papir dovajati rochno.

1. Vstavljanje papirja neosredno v dovajalno odprtino

Ob dovajanju papirjase vklopi mehanizemstart-stoprezalnenaprave.

5 sekund po sprostitvi mehanizma start-stop pri dovajanju papirja se rezalna naprava izklopi.

2. Dovajanje papirja z odlagalne police za samodejno dovajanje

Unievalnik dokumentov ima samodejno dovajalno pripravo (Autofeed), v katero je mogoce vstaviti do 100 listov papirja.

OPOZORILO Nevarnost poškodb zaradi uvcenja!

Podajalna kolesca odlagalne police za samodejno dovajanje se med postopkom unicevanja ves czas vrtijo. Z dolgimi lasmi, ohlapnimi oblačili, kravatami, šali,ogrlicami, zapestnicami in podobnim se ne zadržujte v območju kolesc.

Sklad papirja (najv. 100 listov, 80g / m^2 ) vstavite na odlagalno polico za samodejno dovajanje.

POZOR: Na papirjune sme biti sponk.

• Zazenite postopek unicevanja. Imate 2 moznosti:

a) Upravljalno tipko pritiskajte 2 sekundi.

Vklopite rezalni mehanizem in pogon za samodejno dovajanje. Papir se dovaja rezalnemu mehanizmu. Ko so uniceni vsi listi z odlagalne police za samodejno dovajanje, se rezalni mehanizem po 5 sekundahugasne. Predcasna prekinitev: pritisnite upravljalno tipko.

b) En list papirja vstavite neposredno v dovajalno odprtino.

Vklopite rezalni mehanizem in pogon za samodejno dovajanje. Papir se dovaja rezalnemu mehanizmu. Ko so uniceni vsi listi z odlagalne police za samodejno dovajanje, se rezalni mehanizem po 5 sekundahugasne.

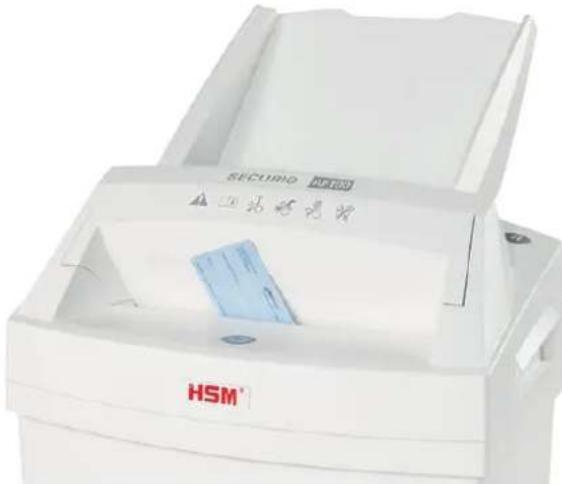

Unicevanje kreditnih kartic

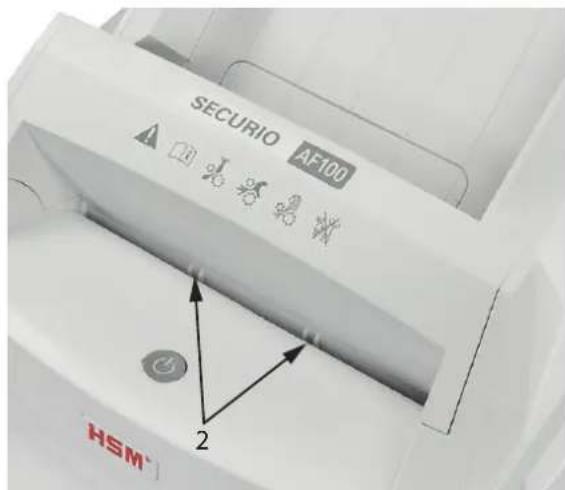

Kartice vstavite v dovajalno odprtino tako, da jih lahko zajame mehanizem start-stop (2).

Teh materialov ne dovajaje z odlagalne police za samodejno dovajanje.

Razrezan material odstranite loceno od oppadega papirja.

Praznjenje posode za razrezan material

Posoda za razrezan material je polna Redno preverjajte napoljenost posode za razrezan material.

POZOR Polno posodo za razrezan material takoj izpraznite, saj se ob večkrat-nem stiskanje materiala lahko pojavijo motnje delovanja rezalega mehanizma.

V zgornjem delu ohišja sta na levi in desni strani prijemni vdolbini, ki vam olajsata dvigovanje rezalne glave s posode za razrezan material.

Izklop unicevalnika dokumentov

• Omrežno stikalo na hrbtni strani unicevalnika dokumentov preklopite na "0".

6 Odpravljanje motenj

Motnja Odpra	vljanje motnje
Rezalni mehanizem deluje prbl. 5 sekund, ne da bi povlekel papir iz vla-galnika.	➢Zastoj papirja v vlagalniku za samodejno dovajanje. Vzrok: sponke v papirju. • Odstranite sponke iz papirja in sklad znova vstavite.
Zastoj papirja	➢Rezalni mehanizem deluje nekaj sekund vzvratno in potiska papir nazaj ven. Vzrok: naenkrat ste vstavili preveč papirja. • Če je potrebno, pritisnite še tipko za reverziranje "R", da odstranite odvečni papir. • Zmanjsajte kolićino papirja na polovico. • Še enkrat vstavite papir. Napotec: Če je bil velik del sklada papirja do blokiranjaŽe uvlečen, lahko tipko za reverziranje "R" pritiskate tudi dlje kot 5 sekund. Rezalni mehanizem se bo spet vrtel naprej in unicil preostali papir.
Rezalni mehanizem se ne zažene.	➢Zastoj papirja v vlagalniku za samodejno dovajanje. Za odpravljanje napake glejte zgoraj. ➢Nepravilen položaj rezalne glave • Rezalno glavo prvilno namestite na posodo za razrezan material. • Posoda za razrezan material je polna • Izpraznite posodo za razrezan material. POZOR Polno posodo za razrezan material takoj izpraznite, są se ob večkratnem stiskanje materiala lahko pojavijo motnje delovanja rezalnegamehanizma.
	➢Motor je bil preobremenjen. • Pred ponovnim zagonom počakajte 20 minut, da se unićevalnik dokumentov ohladi.

7 Cišćenje in vzdhrževanje 8 Odstranjevanje/recikliranje

OPOZORILO

Nevarna omrežna napetost!

Napačno ravnanje z napravolahko povzroci elektrčni udar.

Pred menjavo mesta postavitve ali cišćenjem izklopite unićevalnik dokumentov in izvlecite omrežni vtic.

Servisna dela, pri katerih je treba odstranitiPokrove ohijsa, sme izvajati samo servisna sluzba podjetja HSM in servisi tehniki nasih pogodbenih partnerjev.

Zanaslove servisnih sluzb glejte stran 180.

Elektricna in elektronska odpadna oprema pogosto vsebuje dragocene materiale, deloma pa tudi skodljive snovi, ki so bile potrebne za delovanje in varnost. Pri napac-nem odstranjevanju ali ravnanju

so lahko te nevarne za zdravje ljudi in okolje. Odpadnih naprav nikoli ne odlagajte med obicajne oepadke. Upostevajte aktualno veljavne predpise in uporabite zbirna mesta za vračanje in recikliranje elektricne in elektronske oepadne opreme. Tudi ves embalžni material odstranite okolju prijazno.

Unicevalnik dokumentov cistite le z mehko krpo in blago milnico. Pri tem voda ne sme vstopiti v napravo.

Rezalni mehanizem naoljite, ce se zmogljivostrezanja zmanjsa, se pojavijo zvoki ali po vsakem praznjenju posode za

razrezan material. Uporabljaje samo speci-alno olje za rezalne plošće HSM:

• Brizignite specialno olje za rezalne plošće skozi odprtino za dovajanje po celotni dolžini rezalnih gredi.
• 5 sekund pritiskajte upravljalno tipko, ne da bi dovajali papir.

Sprosti se papirni prah in delci.

Ce se papir z odlagalne police za samodjejno dovajanje rezalinemu mehanizmu vec ne dovaja varno, so podajalna kolesca obrabljena in jih je treba zamenjati.

Za to vam nudimo komplet za zamenjavo.

Stopite v stik z našo servisno službo.

9 Obseg dobave

Unicevalnik dokumentov, zapakiran v karton
- Odagalna polica za samodejno dovajanje
- Napajalni priključni kabel
1 plastenka specialnega olja za rezalne plošće (50 ml)
- Navodila za uporabo

Dodatna oprema (ni del obsega dobave)

• Specialno olje za rezalne plošće (250 ml) naroc. st. 1.235.997.403

Zanasloveservisnihsluzgblejte stran180.

10 Tehnični podatki

Vrsta rezanja Rezanje na delce
Velikost rezanja (mm) 4 X 25
Varnostna stopnja DIN 66399 P-4, T-4, E-3, F-1
Zmogljivost rezanja* (list), DIN A4 70 g/m280 g/m	6-75-6
Teža 6,5 kg
Širina vnosa 225 mm
Hitrost rezanja 45 mm/s
Priključek 215-240 V, 50-60 Hz	110-130 V, 50-60 Hz
Moč pri najv. številu listov 300 W
Poraba energia v načinu pripravljenosti	< 2 Wh
Način delovanja	Kratkotrajno obratovanje
Čas delovanja pri najv. št. listov	10 min
Čas delovanja pri enam lista	20 min
Čas mirovanja	40 min
Pogoji v okolici med delovanjem:
Temperatura	-10°C do +25°C
Relativna zračna vlaga	najv. 90 %, ne kondenzira
Nadmorska višina	najv. 2.000 m
Mere Š x G x V (mm)	375 x 260 x 620
Volumen posode za razrezan material	25 l
Raven emisij zvočnegа tlaka v prostem teku	56 dB(A)
A- ocenjen nivo zvočne moči (LWAd v prostem teku)	71 dB

* Najv. stevilo listov (DIN A4, 70~g / m^2 oz. 80~g / m^2 ), dovajanih vzdolzno, ki so razrezani v enam hodu. Ugotavljanje navenenih podatkov o zmogljivosti je bilo izvedeno z novim, naoljenim rezalnim mehanizmom in hladnim motorjem. Manjsa omreznapetost ali druga omreznfa frekvenca od navedene lahko vplivata na manjso zmogljivost in vecji hrup med delovanjem. Glede na strukturo in lastnosti papirja ter vrsto vnosa lahko zmogljivost listov odstopa.

Unievalnik listov izpolnjuje veljavne usklajene predpise Evropske unije:

• Direktiva o EMZ 2014/30/EU
• Direktiva o nizki napetosti 2014/35/EU
• Direktiva RoHS 2011/65/EU

Izjavo ES o skladnosti lahko na povpraševanje dobite pri proizvajalcu.
