Vrsta izdelka	Škarje za obrezovanje na palici (motorna žaga na palici)
Znamka	Husqvarna
Model	525PT5S
Prostornina cilindra	25,4 cm³
Največja moč	1,0 kW pri 8 500 vrt/min
Hitrost v prostem teku	2.800 – 3.000 vrt/min
Največja hitrost motorja	11.000 – 12.000 vrt/min
Svečka	NGK BPMR8Y, razmak 0,5 mm
Prostornina rezervoarja za gorivo	0,5 L (500 cm³)
Prostornina rezervoarja za olje verige	0,14 L (140 cm³)
Teža (brez goriva in opreme)	7 kg
Raven zvočne moči	107 dB(A)
Raven zvočnega tlaka (ob ušesih)	89 dB(A)
Vibracije (ročaji, kratka palica)	Spredaj 6,3 m/s², zadaj 5,3 m/s²
Vibracije (ročaji, podaljšana palica)	Spredaj 4,1 m/s², zadaj 6,7 m/s²
Dolžina vodila verige	25 cm (10") ali 31 cm (12")
Veriga	Husqvarna H00, korak 1/4", debelina 0,050"
Napajanje	Dvotaktni motor, mešanica bencina in olja 50:1
Predvidena uporaba	Obrezovanje vej in poganjkov
Priporočena varnostna oprema	Čelada, zaščita za ušesa, očala, rokavice, nedrseči škornji
Sistem za blaženje vibracij	Da, med motorjem in palico
Dušilec	S katalitskim pretvornikom in protiplamensko mrežo
Zagon	Ročno s hladnim zagonom in črpalko za gorivo
Vključen pas	Da, za porazdelitev teže

Pogosto zastavljena vprašanja - 525PT5S HUSQVARNA

Katero mešanico goriva uporabiti za Husqvarno 525PT5S?

Uporabite mešanico neosvinčenega bencina (oktansko število ≥ 90 RON) in visokokakovostnega dvotaktnega olja v razmerju 50:1 (2% olja). Husqvarna priporoča svoje dvotaktno olje ali enakovredno.

Kako zagnati motorno žago na palici 525PT5S?

1. 10-krat pritisnite črpalko za gorivo. 2. Dvignite hladilni zagon v položaj za zagon. 3. Postavite stroj na tla, leva roka na ročaj. 4. Počasi vlecite vrvico zaganjalnika, dokler ne začutite upora, nato močno in hitro povlecite. 5. Po zagonu ponastavite hladilni zagon in pustite motor delovati 10 sekund.

Kako napeti verigo pri 525PT5S?

Odvijte matico vodila verige, zavrtite napenjalni vijak v desno, dokler veriga ne visi več pod vodilom. Privijte matice, medtem ko držite vodilo dvignjeno. Veriga se mora ročno prosto vrteti.

Katero olje uporabiti za mazanje verige?

Uporabite olje za verige Husqvarna ali lepljivo olje, primerno za temperaturo. Za hladno podnebje izberite bolj tekoče olje. Nikoli ne uporabljajte rabljenega olja.

Kako nastaviti prosti tek?

Motor mora biti topel in zračni filter čist. Zavrtite vijak 'T' v smeri urinega kazalca, dokler se veriga ne začne vrteti, nato v nasprotni smeri do zaustavitve. Pravilni prosti tek je nižji od hitrosti vrtenja verige.

Kakšno varnostno razdaljo je treba upoštevati?

Ohranite razdaljo vsaj 15 metrov med strojem in vsemi osebami ali živalmi. Pri daljnovodih vzdržujte vsaj 10 metrov razdalje.

Kako nabrusiti verigo za 525PT5S?

Uporabite okroglo pilo (5/32 palca) in merilnik globine Husqvarna. Pilite vsak rezalni zob od znotraj navzven ob upoštevanju kota 30°. Po 3 brušenjih znižajte merilnik globine.

Kateri rezalni dodatki so priporočeni?

Uporabite samo vodilo verige tipa A318 (25 ali 31 cm) in verigo Husqvarna H00 (1/4", 0,050"). Glejte tabelo dodatkov v navodilih.

Kako shraniti motorno žago na palici za daljše obdobje?

Izpraznite rezervoarja za gorivo in olje. Očistite verigo in vodilo. Pritrdite transportno zaščito. Odstranite pokrovček svečke. Shranite na suhem mestu, zaščitenem pred zmrzaljo.

Kaj storiti, če motor ne zažene?

Preverite izklopno stikalo, gorivo (vrsta in količina), svečko (čistoča in razmak). Če je motor zalit, odstranite svečko, 6- do 8-krat povlecite zaganjalnik, nato namestite svečko nazaj.

NAVODILA ZA UPORABO 525PT5S HUSQVARNA

Odpravljanje težav. 133

Transport skladischenje in odstranitev. 134

Tehnicni podatki. 134

Dodatna oprema. 135

Izjava ES o skladnosti. 137

Uvod

Namen uporabe

Izdelek se uporablja za obrezovanje vej in protja.

Opomba: Uporaba tega izdelka je lahko omejena z nacionalnimi predpisi.

Izdelek uporabljajte samo z dodatki, ki jih je odobril
proizvajalec. Glejtde Dodatna oprema na strani 135.

Pregled izdelka

1. Veriga motorneŽage
2. Meč
3. Matica meča
4. Ščitnik za verigoŽage
5. Vrtljivi rocaj za učvrstitev

6. Nastavitveni vijak za mazanje verige

7. Posoda za verižno olje

8. Vijak za napenjanje verige
   9.Gred
9. Sprednji ročaj
10. Nosilni kavelj oprtnika

11. Izklopno stikalo

12. Zaklep roice plina

13. Kapica vžigalne svečke in vžigalna svečka
14. Pokrov valja
15. Ročica zaganjalnika
16. Protiudarni Ščitnik
17. Posoda za gorivo
18. Pokrov zračnega filtra
19. Crpalka goriva
20. Ročica Čoka
21. Ročica plina
22. Dušilna Iloputa/šcitnik za roke
23. Navodila za uporabo
24. Oprtnik
25. Ščitnik za transport, meč
26. Kombinirani ključ, napenjalnik verige
27. Kombiniran ključ
28. Kljuc Inbus

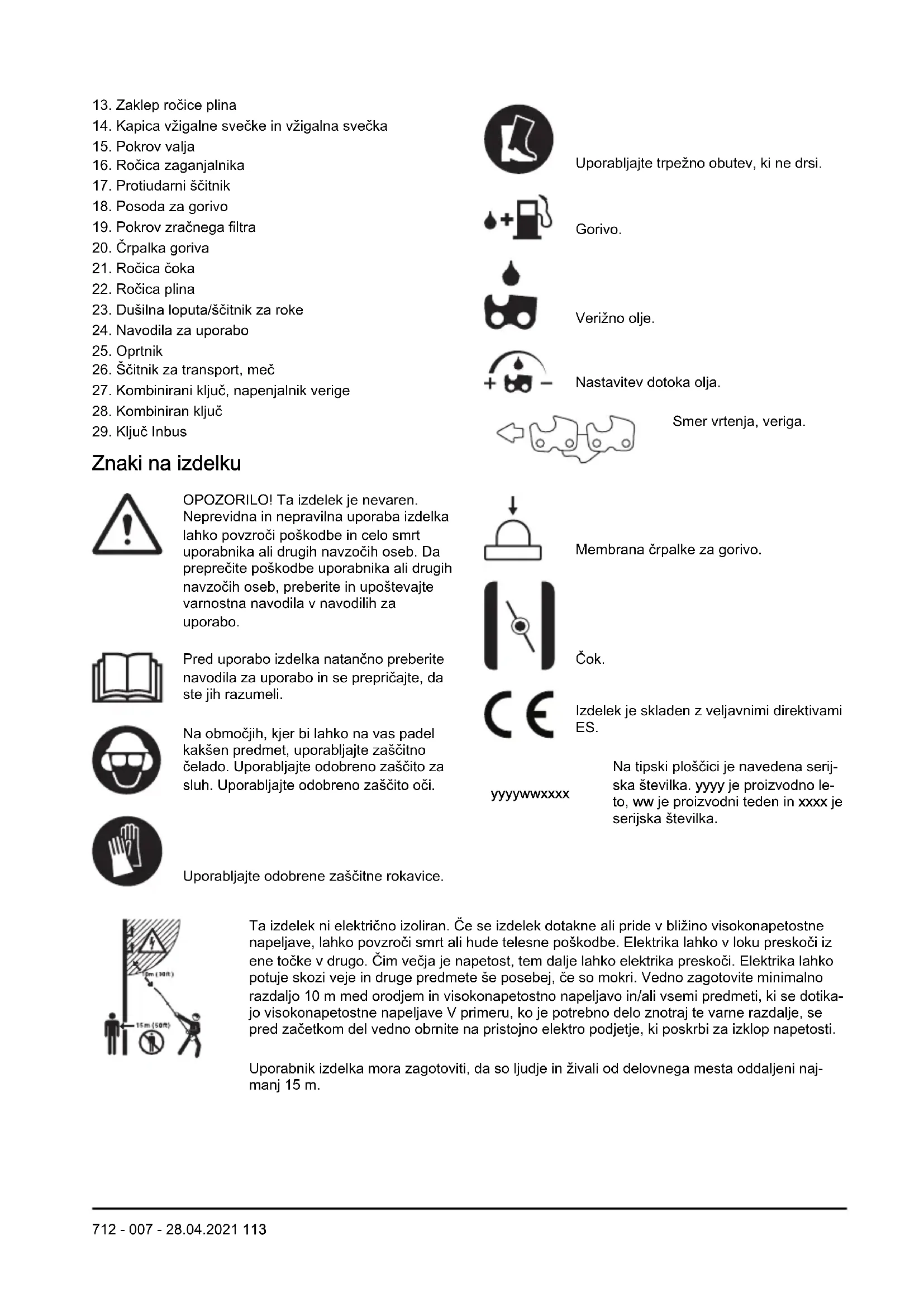

Znaki na izdelku

OPOZORILO! Ta izdelek je nevaren.
Neprevidna in nepravilna uporaba izdelka
lahko povzroci poskodbe in celo smrt
uporabnika ali drugih navzoich oseb. Da
preprecite poskodbe uporabnika ali drugih
navzoich oseb, preberite in upostevajte
varnostna navodila v navodilih za
uporabo.

Pred uporabo izdelka natancno preberite navodila za uporabo in se prepricajte, da ste jih razumeli.

Na obmojih, kjer bi lahko na vas padel kaksen predmet, uporabljaje zašcitno celado. Uporabljaje odobreno zašcitoto sluh. Uporabljaje odobreno zašcitoto oci.

Uporablajte odobrene zašcitne rokavice.

Uporabljaje trpeznno obutev, ki ne drsi.

Gorivo.

Verižno olje.

Nastavitev dotoka olja.

Smer vrtenja, veriga.

Membrana Črpalke za gorivo.

Cok.

Izdelek je skladen z veljavnimi direktivami ES.

yyyywwxxxxx

Na tipski plošćici je navedena serij-ska stevilka. yyyy je proizvodno leto, ww je proizvodni teden in xxxx je serijska stevilka.

Ta izdelek ni elektricno izoliran. Če se izdelek dotakne ali pride v blizino visokonapetostne napeljave, lahko povzroci smrt ali hude telesne poskodbe. Elektrika lahko v loku preskoci izene tocke v drugo. Čim večja je napetost, tem dalje lahko elektrika preskoci. Elektrika lahko potuje skozi veje in druge predmete še posebej, Če so mokri. Vedno zagotovite minimalno razdaljo 10 m med orodjem in visokonapetostno napeljavo in/ali vsemi predmeti, ki se dotikajo visokonapetostne napeljave V primeru, ko je potrebno delo znotraj te varne razdalje, se pred zaćetakom del vedno obrnite na pristojno elektro podjetje, ki poskrbi za izklop napetosti.

Uporabnik izdelka mora zagotoviti, da so ljudje inŽivali od delovnega mesta oddaljeni raj-manj 15 m.

Opomba: Ostali symboli in oznake na izdelku se nanasajo na zahteve za certifikaciono, ki veljajo za druga komercialna obmoćja.

OPOZORILO: Zaradi predelave motorja se razveljavi EU-homologacija tega izdelka.

EPA III

Obdobje skladnosti emisij, navedeno na oznaki skladnosti emisij, oznacuje stevilo delovnih ur, v katerih motor dokazano izpolnjuje zvezno zahtvo za emisije. Vzdrzevanje, zamenjavo ali popravilo naprav in systemd za nadzor emisij lahko opravi katera koli delavnica ali posameznik, ki popravlja motorje za necestne stroje.

OKRAJŠAVE OZNAK ZA NADZOR EMISIJ
Sprošno
CAL Kalifornija EVAP Izhlapevanje REG S Uredbe
ZASLON Delovna prostornina EXH/EV		P Izpušni plini in izhlape-vanje		SORE Majhimi terenski motorji
ECS Sistem za uravnavanje emisij		H Ur US EPA Agencija za varstvo			okolja Združenih Držav Amerike
Sistemi za uravnavanje emisij izpušnih plinov
ECM Modul za nadzor motorja (Autotune) OC Oksidacijski katalizator
EM Spremembba motorja TWC		Trismerni katalizator
Sistemzi uravnavanje emisij zaradi izhlapevanja
C Koekstrudiran (večsloj-ni)		P	Obdelan HDPE ali PE
N Najlon	S	Zaprt

Odgovornost proizvajalca

Kot je navedeno v zakonodaji, ki ureja odgovornost proizvajalca, ne prevzemamo nikakrsne odgovornosti za poskodbe, ki bi jih naşi izdelki povzroci i v naslednjih primerih:

• Izdelek ni pravilno popravljen.

• Izdelek je popravljen z deli, ki jih ni izdelal ali odobril proizvajalec.

• Na izdelku je namescena dodatna oprema, ki je ni izdelal ali odobril proizvajalec.
• Izdelek ni bil popravljen v pooblascenem servisnem centru ali pri pooblascenem organu.

Varnost

OPOZORILO: Se uporabi, ce obstaja nevarnost telesne poškodbe ali smrti uporabnika ali opazovalcev ob neupoštevanju navodil v tem priročniku.

POZOR: Se uporabi, ce obstaja nevarnost poskodbe izdelka, drugih materialov ali okolice ob neupostevanju navodil v tem prirocniku.

Opomba: Se uporabi za podajanje podrobnejših informacij, potrebnih v dani situaciji.

Splošna varnostna navodila

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Izdelek med delovanjem ustvarja elektromagnetno polje. To polje lahko v nekaterih pogojih moti delovanje aktivnih ali pasivnih medicinskih vsadkov. Uporabnikom medicinskih vsadkov svetujemo, da se pred uporabo tega izdelka posvetujujo z zdravnikom ali proizvajalcem medicinskega vsadka, s cimer zmanjsajo nearnost resnih ali smrtnih poskodb.
• Izdelek je nevarno orodje, ce niste previdni ali ce ga ne uporabljate pravilno. Ta izdelek lahko povzroci hude poskodbe oziroma smr upravljavca ali drugih.
• Zato je zelo pomembno, da natančno preberete in se poglobite v navodila za uporabo. Če po branju navodil za uporabo še vedno niste prepričani o delovni situaciji ali delovnih postopkih, se, preden nadalujete, posvetujte s pooblasčeno servisno delavnico.
• Nikoli ne smete spreminjati prvotne izvedbe izdelka brez predhodnega dovoljenja proizvajalca. Ne uporabljaje izdelka, ce opazite, da ga je predelala druga oseba, in uporabljaje samo pribor, ki je priporočen za ta izdelek. Spremembe brez pooblastila in/ali neoriginalni deli lahko povzroćijo resne poskodbe ali smrt uporabnika in drugih.
  Pred uporabo preverite izdelek. Glejte Varnostne naprave na izdelku na strani 117in Pregled pred vžigom na strani 122. Ne uporabljajePokvarjenega izdelka. Izvajte varnostne preglede in vdkrzevalna dela ter upoštevajte servisna navodila, opisana v tem priročniku.

Varnostna navodila za nameščanje

OPOZORILO: Pred uporabo izdelka natančno preberite, razumite in upostevajte ta navodila.

Pred vžigom morata biti vodilo in ohišje menjalnika sestavljena, kajti v nasprotnem primeru lahko menjalnik opdade in povzroči telesne poskodbe.
- Edini prikljucki, ki jih lahko uporabljate s tem izdelkom, so rezalni prikljucki, ki jih priporocamo. Glejte Dodatna oprema na strani 135
- Uporabljaje odobre naščitne rokavice.
Pred zagonom motorja se prepričajte, da ste pravilno namestili zašitniPokrov in gred.
- Za varno uporabo izdelka in preprecitev poskodb uporabnika ali drugih oseb mora biti izdelek vedno pravilno namescen na oprtnik.

Varnostna navodila za uporabo

OPOZORILO: Pred vzdrrzevanjem izdelka preberite naslednja opozorilna navodila.

• Uporabljaje osebno zašcitno opre mo; glejtze Osebna zašcitna oprema na strani 116.
• Ta izdelek ni elektricno izoliran. Če se izdelek dotakne ali pride v blizino visokonapetostne napeljave, lahko povzroči smrt ali hude telesne poskodbe. Elektrika lahko v loku preskoči izene točke v drugo. Čim večja je napetost, tem dalje lahko elektrika preskoči. Elektrika lahko potuje skozi veje in druge predmete še posebej, Če so mokri. Vedno zagotovite minimalno razdaljo 10 m med izdelkom in visokonapetostno napeljavo in/ali vsemi predmeti, ki se dotikajo visokonapetostne napeljave. V primuru, ko je potrebno delo znotraj te varne razdalje, se pred začetakom del vedno obrnite na pristojno elektró podjetje, ki poskrbi za izklop napetosti.
  Pri osebah, ki imajo tezave s krvnim obtokom, lahko pretirana izpostavljenost tresljajem povzroci poskodbe oizilja ali zivcevja. Ce opazite simptome pretirane izpostavljenosti tresljajem, se posvetujte z zdravnikom. Ti simptomi zajemajo otprodost, izgubo obcutenja, schemenje, zbadanje, bolecino, zmanjsano moc in spremembe barve ali stanja koze. Obicajno se pojavijo v prestih, na rokah ali na zapestjih. Nevarnost je veca ob delu pri nizkih temperaturah.
• Notranjost dušilca vsebuje snovi, ki so lahko rakotvorne. Če je dušilec poškodovan, se izogibajte stiku z njegovimi deli. Dolgoročno vdihavanje izpušnih plinov motorja, hlapov veriznegа olja in zagovine lahko ogrozi vaše zdravje.
• Stroja nikoli ne uporabljaje v zaprtih prostorih ali tam, kjer ni ustreznega prezračevanja. Izpušni plini

vsebujejo ogljikov monoksid, brezbarven, strupen in zelo nevaren plin.

• Izdelka ne uporabljaje brez dušilnika ali s poskodovanim dušilnikom. Poskodovan dušilnik lahko zviša raven hrupa in poveča nevarnost požara. V blizini imeje opremo za gašenje požara. Če je na vasem območju obvezna namestitev lovilnika isker, izdelka ne uporabljaje s poskodovanim lovilnikom isker ali brez njega.
• Ce se veriga v prostem teku ne zaustavi, prilagodite hitrost prostega teka. Glejte Prilagajanje hitrosti prostega teka na strani 126. Izdelka ne uporabljajtde, dokler ni pravilno nastvljen ali popravljen.
• Ta izdelek ima dolgo ziviljenjsko dobo. Poskrbite, da med delovanjem izdelka na razdalji majmanj 15 m ni ljudi aliŽivali. Preden se z izdelkom obrnete, vedno poglejte nazaj. Izdelek nemudoma zaustavite, ce oseba aliŽival vstopi v varnostno območje 15 m. Če vistem območju dela več kot ena oseba, ochrajaje varnostno razdaljo majmanj 15 m.
• Upostevaje varnostne predpise za delo v blizini visijih napajalnihvodov. Tudi padajoće veje lahko povzrocijo kratek stik.
• Nikoli se ne postavite neposredno pod vejo, ki jo zelite odrezati. To lahko povzroci tezke in tudi usodne telesne poškodbe.
• Pazite na kose in veje, ki jih izdelek lahko izvrze med rezanjem. Ne režite preblizu tlom, od koder bi se lahko izvrgli kamni in drugi predmeti.
• Izdelka ne uporabljajte v slabem vremenu, npr. gosto megli, močnem deževju in vetru ter hudem mrazu. Če ga uporabljate v slabem vremenu, vas lahko to utrudi in prispeva k dodatnemu tveganju, npr. pri zaledenelih tleh in nepredvidljivi smeri podiranja.
• Izdelka ne uporabljaje, ce ste utrujeni, bolni ali pod vplivom alkohola, drog ali zdravil, saj to negativno vpliva na vaš vid, pozornost, koordinacao in presojo.
• Poskrbite, da se lahko varno gibate in da ste v varnem položaju. Preverite, ali so v okolici morebitne ovire, kot so korenine, kamenje, veje in jarki. Bodite previdni pri delu na klancinah.
• Ne odstranjujte odrezanega materiala in ne dovolite drugim osebam odstranjevati odrezan material, ce je motor v pogonu ali se rezalna oprema vrti. Taksno ravnanje lahko povzroci resne poskodbe.

• Rok ne stegujte predalec. Vedno ohranajte stabilen polozaj nog in dobro ravnoteze.

• Izdelek vedno primite z obema rokama. Izdelek držite ob svojem desnem boku.

• Z rokami in nogami ne segajte v območje verige, dokler se popolnama ne zaustavi in je izdelek deaktiviran.
• Orodja ne uporabljaje z lestve, stola ali drugega dvignjenega položaja, ki ni povsem varen.
• Izdelka nikoli ne odlagajte, ce je motor vklopljen, razen ce ga imate neprekinjeno pod nemotenim nadzorom.
• Kadar uporabljate zašcito za sluh, bodite pozorni na svarilne znake in glasne glasove. Ko se motor zaustavi, vedno odstranite zašcito za sluh.
• Zaustavite motor, preden se prestavite na novo delovno območje. Preden premaknete opremo, vedno namestite transporte no zašcit.
• Otrokom nikoli ne dovolite, da uporabljajo izdelek ali da so zgolv v njegovi blizini. Odstranite kapico svecke, ko izdelka ne morete nadzorovati.

Osebna zašcitna oprema

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Pri uporabi izdelka vedno uporablajte odobreno osebno zašcitno opremo. Osebna zašcitna oprema ne more popolnama preprečiti poskodb, vendar v primeru nesreče omili posledice. Prodajalec raj vampaga izbrati ustrezno opremo.
• Uporabljaje zašcitno Čelado, Če obstaja nevarnost padajocih predmetov.

• Nosite homologirano zašćito za sluh, ki ustrezno zmanjsuje hrup. Dolgotrajna izpostavljenost hrupu lahko povzroči trajne okvare sluha.

• Uporablajte odobreno zašcit oči. Tudi ce uporabljate vizir, morate vedno uporabljati tudi homologirana zašcitna očala. Homologirana zašcitna očala morajo biti skladna s standardom ANSI Z87.1 za ZDA ali s standardom EN 166 za države EU.

• Po potrebi uporabite rokavice, npr. kadar pritrujete, pregledujete ali cristite rezalno opromo.

• Nosite trpeznno obutev, ki ne drsi.

• Uporablajte oblačila iz trpežnih materialov. Vedno uporablajte trpežne dolge hlac in dolge rokave. Ne uporablajte ohlapnih oblačil, ki se lahko zataknejoz va vejice ali veje. Ne nosite nakita, katkih hlac in sandalov in ne hodite bosi. Lase si varno spiite nad rameni.

• Paket prve pomovi hranite na doseguroke.

Varnostne naprave na izdelku

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ne uporabljaje izdelka s poskodovanimi varnostnimi napravami.
  Redno preverjate varnostne naprave. Glejte poglavje Varnostne naprave na izdelku na strani 117.
• Ce so varnostne naprave poskodovane, se obrite na servisnega zastopnika Husqvarna.

Preverjanje delovanja zaklepa roice plina

Zaklep ročice plina preprečuje neželeno uporabo ročice za uravnavanje plina.

1. Potisnite zaklep rocice plin (A) in preverite, ali je rocica za uravnavanje plina sproscena (B). Ko sprostite rocico za plin, se rocica in zapora plina pomaketa nazaj v svoja izhodišna položaja.

1. Sprostite zaklep rocice plina in preverite, ali je rocica za uravnavanje plina zaklenjena v prostem teku.

1. Potisnite zaklep rocice plina navzdol in se prepričajte, da se vrne nazaj v začetni položaj, ko ga sprostite.

1. Prepričajte se, da se ročica za uravnavanje plina in zaklep ročice plina premikata neovirano ter da povratne vžmeti delujejo pravilno.

1. Zazenite izdelek in pritisnite polni plin. Glejte razdelek Zagon izdelka na strani 125.
2. Sprostite rocico za uravnavanje plina in se prepričajte, da se je rezalni priključek ustavil. Če se rezalni priključek vrti, ko je ročica plina v položaju prostega teka, je treba preveriti nastavitve uplinjalnika. Glejte Vzdrževanje na strani 125.

Preverjanje izklopnegaa stikala

1. Zazenite motor.
2. Izklopno stikalo premaknite v položaj za izklop in se prepričajte, da se je motor izklopil.

Preverjanje systemd za duşenje tresljajev

Sistem za dušenje tresljaje v zmanjsa tresljaje v ročajih na minimum, kar olajsa uporabo. Sistem za dušenje tresljaje izdelka zmanjsuje prenos vibracij motorne note in gredi do izdelka.

1. Izklopite motor.
2. Vizualno preverite, da ni prisotnih deformacij in poskodb, njr. razpok.

1. Elementeistema za duşenje tresljajev morate pravilno namestiti.

Preverjanedusilnika

Dušilnik zmanjsije nivo hrupa na rajnižjo možno raven in usmerja izpušne pline stran od uporabnika. Na obmocjih z vročim in suhim podnebjem obstaja velika nevarnost požara. Upostevestajte lokalne predpise in navodila za vzdřevanje

Vizualno preverite, da ni prisotnih poskodb in deformacij.

• Poskrbite, da je dušilnik pravilno namescen na izdelek.

• Vizualno preverite lovilec isker.

Gleje Vzdhrževanje dusilnika na strani 127.

Varnost pri delu z gorivom

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

Goriva ne mešajte v zaprtih prostorih ali v blizini vira toplote.
- Ce so na izdelku ostanki goriva ali motornega olja, izdelka ne zaganjaje. Očistite ostanke goriva/olja in počakajte, da se izdelek posusi. Očistite ostanke goriva z izdelka.
- Ce se z gorivom polijete po obleki, se nemudoma preoblecite.
- Pazite, da goriva ne polijete po telesu, saj lahko pride do poskodb. Če gorivo polijete po telesu, se očistite z milom in vodo.
- Ce se je olje ali gorivo polilo po izdelku ali po vašem telesu, ne zaganajte motorja.
- Ce motor pušča, izdelka ne zaganjajte. Redno preverjajte, ali motor pušča.
Z gorivom ravnajte previdno. Gorivo je vnetljivo, hlapi pa so eksplozivni, zato lahko pride do poskodb ali smrti.
- Ne vdihavajte hlapov goriva, saj lahko pride do poskodb. Zagotovite zadosten pretok zraka.
V blizini goriva ali motorja ne kadite.
- Vročih predmetov ne postavljajte v blizino goriva ali motorja.
- Goriva ne dolivajte, ko je motor vklopljen.
Pred dolivanjem goriva se prepricajte, da je motor ohlajen.
Pred dolivanjem pocasi odpritPokrovcek posode za gorivo in previdno sprostite pritisk.

Zagotovite zadosten pretok zraka pri dolivanju in mešanju goriva (bencin in olje za dvotaktne motorje) ali praznjenu rezervaorjarza za gorivo.
Gorivo in hlapi goriva so izredno vnetljivi in lahko povzrocijo resne poskodbe v primeru vdihavanja ali stika s kozo. Pri delu z gorivom bodite zato vedno zelo previdni in skrbite za zadosten pretok zraka.
- Skrbno privijtePokrovcek posode za gorivo, da ne pride do pozara.
- Preden izdelek vklopite, ga premaknite majmanj 3 m (10 cevljev) stran od mesta, kjer ste napolnili posodo za gorivo.
- V posodo za gorivo ne nalijte prevec goriva.
- Prepricajte se, da med premikanjem izdelka ali posode za gorivo ne more priti do iztekanja.
- Izdelka ali posode za gorivo ne postavljaje v blizino odprtega ognja, isker ali indicatorskih luck. Prepričajte se, da izdelek med skladisčenjem ni izpostavljen odprtemu ognju.
Pri premikanju ali skladischenju goriva uporabljaje.
samo odobrene posode.
Pred dolgotrajnim skladišenjem izpraznite posodo za gorivo. Pri odlaganju goriva ravnajte v skladu z lokalno zakonodajo.
Pred dolgotrajnim skladišenjem izdelek očistite.
Pred skladischenjem odstranitePokrov svecke, da preprecite nenameren zagon motorja.

Varnostna navodila za vzdhrževanje

OPOZORILO: Pred vzdhrzevanjem izdelka preberite naslednja opozorilna navodila.

• Izvajaje le vzdřevalna in servisna dela, ki so navedena v teh navodilih za uporabo. Vsa druga servisna dela in popravila prepustite strokovnemu servisnemu osebju.
  Redno opravlajte varnostne preglede, vzdrrzevanje in servis v skladu z napotki v teh navodilih. Redno vzdrrzevanje podaljsa zivljenjsko dobo izdelka in zmanjsa nearnost nesrec. Za navodila glejte poglavje Vzdrrzevanje na strani 125.
• Ce po izvedenem vzdhrzevanju varmostni pregledi niso uspešno opravljeni, se obrnite na servisnega zastopnika. Zagotavljamo vam, da so za vaš izdelek na voljo strokovna popravila in servisne storitve.

Varnostna navodila za rezalno opremo

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Uporabljajte samo kombinacije mečev in verig ter opremo za brusenje, ki jih priporocamo. Za navodilaglejtpe poglavje Dodatna oprema na strani 135.

Med uporabo ali izvajanjem vzdrrzevalnih del na verigi nosite zašcitne rokavice. Tudi nepremicna veriga lahko povzroci poskodbe.
- Rezalni zobej naj.Body vedno pravilno nabrušeni. Upostevaje navodila in uporabljajte priporoceno sablono za brusenje. Poškodovana veriga ali veriga, ki ni pravlno nabrušena, poveča nevarmost nasreč.

• Nastavite ustrezno nastavitev globine reza za verigo. Upostevajte navodila in uporabljaje priporoceno nastavitev globine reza.

Zagotovite, da je veriga ustrezno napeta. Ce se veriga ne prilega tesno mecu, se lahko sname.

Neustrezna napetost verige poveca obrabo meca, verige in pogonskega zobnika verige. Glejte poglavje Napenjanje verige na strani 132.

• Redno vzdrujte rezalno opremo in jo ustrezno mažite. Če verige ne mažete ustrezno, se poveča tveganje za obrabo meča, verige in pogonskega zobnika verige.

Montaža

Namestitev protiudarnega šcitnika

1. Ščitnik namesite s tremi vijaki.

1. Vijake zategnite z momentom 30 ft/lbs (4 Nm).
2. Po priblizno 20 urah uporabe izdelka vijake znova zategnite.

1. Veriga je pravilno napeta, ko ni povešena na spodnji strani meča, vendar jo je mogoče ŷe vedno brez težav obracati z roko. Pridrzite vrh meča in matice meča zategnite s kombiniranim ključem.

1. Po namestitvi nove verige je treba napetost verige redno preverjati, dokler se ta ne utece. Redno preverjaje napetost verige. Pravilno napeta veriga nudi dobro učinkovitost rezanja in dolgoŽiviljenjsko dobo.

Namestitev dolzine gredi

1. Odvijte gumbni vijak.

1. Raztegnite drog na zeeleno dolzino.

2. Zategnite gumbni vijak.

Nastavitev oprtnika

Pri uporabi izdelka obvezno uporabljajte oprtnik. Med uporabo izdelka nudi oprtnik majvisjo stopnjo nadzora nad izdelkom. Oprtnik zmanjsuje nearnost pojava utrujenosti rok in hrbta.

1. Namestite oprtnik.
2. Izdelek pripnite na nosilni kavelj za oprtnik.
3. Dolžino oprtnika prerlagajaje, dokler ni nosilni kavelj približno na visini desnegakolka.

Delovanje

Uvod

OPOZORILO: Pred uporabo izdelkamorate prebrati in razumeti poglavje ovarosti.

Pregled pred vžigom

1. Pregleje delovno območje. Odstranite vse predmete, ki jih laho izvrže.
2. Preverite verigo. Nikoli ne uporabljaje tope, počene ali poskodovane opreme.
3. Preverite, ali je izdelek v brezhibnem delovnem položaju.
4. Preverite ali so vsi vijaki in matice zatesnjeni.
5. Poskrbite, da je veriga ustrezno namazana; glejte Kontrola mazanja verige na strani 132.
6. Preverite, ali se v prostem teku motorja veriga vedno zaustavi.
7. Izdelek uporabljajte samo v skladu z namenom uporabe.
8. Prepričajte se, da ročaj in varovala delujejo brezhibno. Nikoli ne uporabljaje stroja, na katerem manjkajo deli ali se zaradi predelave razlikuje od specifikacij.

Gorivo

POZOR: Ce uporabite neustrezno vrsto goriva, lahko poskodujete motor. Uporabite mesanico bencina in olja za dvotaktne motorje.

Predhodno zmešano gorivo

• Za njaboljse delovanje in daljso ziivjenjsko dobo motorja uporablajte vnaprej pripravljeno meisanico goriva z alkilatom Husqvarna. V gorivu je manj skodljivih kemikalij vprimerjavi z obicajnim gorivom, kar zmanjsije kolićino skodljivih izpušnih plinov. Po zgorevanju tega goriva je količina ostankov manjsa, zaradi cesar so deli motorja Čistejsi.

Mešanje goriva

Bencin

POZOR: Ne uporabljajte bencina, ki ima oktansko stevilo nizje od 90 RON (87 AKI). Izdelek se lahko takto poskoduje.

POZOR: Ne uporabljaje bencina, ki imakoncentracimiento etanola (E10) visjo od 10% Izdelek se lahko takto poskoduje.

POZOR: Ne uporabljaje osvincenega bencina. Izdelek se lahko tako poskoduje.

• Vedno uporabljajte nov neosvinceni bencin z oktanskim stevilom, nizjim od 90 RON (87 AKI), in s koncentracimiento etanola, nizjo od 10% (E10).
• Če izdelek pogosto uporabljate pri visokem številu vrtljajev motorja, uporabljaje bencin z visjim oktanskim številom.
• Vedno uporabljajte kakovostno mešanico neosvinčenega bencina/olja.

• Za cim boljse rezultate in zmogljivost uporabite olje za dvotaktne motorje Husqvarna.
• Ce olje za dvotaktne motorje Husqvarna ni na voljo, lahko uporabite kakovostno olje za dvotaktne motorje z zračnim hlajenjem. Za izbiro ustreznega olja se obrnite na servisnega zastopnika.

POZOR: Ne uporabljajte olja za vodno hlajene izvenkrmne dvotaktne motorje. Ne uporabljajte olja za stiritaktne motorje.

Mešanica bencina in olja za dvotaktne motorje

Bencin, liter	Olje za dvo-taktne motorje,liter
	2 % (50 : 1)
5 0,10
10 0,20
15 0,30
20 0,40

POZOR: Pri mešanju manjsih količin goriva lahko manjsa odstopanja močneje vplivajo na razmerje mešanice. Natančno izmerite kolićino olja in tak oustvarite pravilno mešanico.

1. Dolijte polovico bencina v cisto posodo za gorivo.
2. Dodajte celotno kolićino olja.
3. Pretresite mešanico goriva.
4. V posodo dodajte se preostalo količino bencina.
5. Temeljito pretresite mešanico goriva.

POZOR: Naenkrat ne pripravite mešanice goriva za vec kot en mesec.

Polnjenje posode za gorivo

1. Očistite področje okrogPokrova posode za gorivo.
2. Pretresite posodo in takoposkrbite za ustrezno meşanje goriva. Uporabljaje posodo za gorivo z ventilom proti izlivanju.
3. Napolinite posodo za gorivo.
4. ZategnitePokrovcekposode zagorivo.
5. Pred zagonom izdelek vsaj za 3 m (10 cevljev) premaknite s kraja, na katerem ste ga polnili z gorivom, in stran od vira goriva.

POZOR: Umazana posoda za gorivo pouzroca motnje pri delovanju. Redno cistite posodo za gorivo in verigo in vsaj enkrat letno zamenjate filter za gorivo.

Utekanje

• Prvih 10 ur delovanja ne uporablijaje polnegaplinadje casa brez obremenitve.

Uporaba ustreznegа veriznega olja

OPOZORILO: Ne uporabljaje odpadnegalja, ki lahko skodujevam in okolju.Odpadno olje poskodujetudi oljno crpalko, mec in verigo.

OPOZORILO: Veriga se Iahko strga, ce mazanje rezalne opreme ni zadostno. Nevarnost hude poškodbe ali smrti upravljavca.

OPOZORILO: Izdelek ima funkcijo, ki zagotovi, da goriva zmanjka prej kot verižnega olja. Za pravilno delovanje te varmostne funkcije uporabite ustrezno verižno olje. Za izbiro verižnega olja se obrnite na servisnegazastopnika.

Opomba: Izdelek ima samodejen system za mazanje verige. Nastavite lahko tudi pretok olja. Gleje poglavje Nastavitev mazanja verige na strani 133.

• Uporabite verižno olje Husqvarna za najdaljšo Živiljensko dobo verige in Čim manjso okoljsko skodo. Če verižno olje Husqvarna ni na voljo, priporocamo uporabo standardnega verižnega olja.
• Uporabljajte verizno olje, ki se dobro prime verige.
• Uporabljajte verizno olje primerne stopnje viskoznosti, ki ustreza temperaturi zraka.

POZOR: Ce je olje preredko, ga
zmanjka prej kot goriva. Pri
temperaturah pod 0^ircC / 32^ircF so
nekatera olja pregosta, zaradi cesar se
lahko poskodujejo sestavni deli oljne
crpalke.

• Uporabljajte priporoceno rezalno opre mo. Glejtpe poglavje Dodatna oprema na strani 135.

Uporaba izdelka

• Za cim boljse ravnotezje drzite izdelek cim blizje ob telesu. V oporo uporabite oprtnik, s katerim bo uporaba naprave preprostejsa.
  Pazite, da se s konico ne dotaknete tal.
• Ne hitite z delom, temvec obrezujte postopoma, dokler ne obrezete vseh vej.
• Po vsakem delu vedno upocasnite motor tako, da bo v prostem teku. Ce motor dalj casa deluje pri najvisijih obratih brez obremenitve, se lahko resno poskoduje.

• Vedno delajte s polnim plinom.

• Ce je le MOZno, se postavite takto, da lahko izvedete rez v pravem kotu na vejo.

Zage ne uporabljate tako, da je drzite naravnost pred sabo (kot ribisko palico), ker je rezalni prikljucek takto teze obvladljiv.

• Veje nikoli ne prerezite na odebeljenem delu na začetku veje, saj boste takto upočasnili regeneracijo drevesa in povečali razvoj gliv na drevesu!

• Za podporo med rezanjem uporabite system za ustavitev rezalne glave. To preprečuje «skok« rezalnega priključka na vejo.

• Na drugi strani veje izvedite osnovni rez, preden začnete rezati celotno vejo. S tem preprećite trganje lubja, ki lahko povzroci počasnejso regeneracijo in tudi trajne poskodbe drevesa. Za preprećvanje zatikanja rez ne sme biti globlje od 1/3 debeline veje. Pri umikanju rezalnegа prikljúčka iz veje mora verigata teči naprej, sjak toko preprećite zatikanjeŽage.

V oporo uporabite oprtnik, s katerim bo uporaba naprave preprostejsa.
- Pri delu se prepričajte, da imate stabilen položaj nog in da lahko izvajate delo takó, da vas ne ovirajo veje, kamenje in drevesa.

OPOZORILO: Nikoli ne aktivrajte dušilne lopute, Če rezalega prikljucka ne vidite v celoti.

OPOZORILO: Pred zagonom izdelka preberite varnostna navodila v poglavju o varnosti (gleje Varnost na strani 115).

1. Uporabljaje zašcitne rokavice.
2. Z levo roko pritisnite ohisje izdelka ob tla.

POZOR: Ne uporablajte stopal!

1. Z desno roko drzite rocico zaganjalne vrvice.
2. Pocasi povlecite zaganjalno vrvico z desno roko, dokler ne začutite upora (zaganjalnik začne vprijemati).

OPOZORILO: Zaganjalne vrvice ne navijaje okoli zapestja.

1. Hitro in močno povlecite vrvico.

POZOR: Zaganjalne vrvice nikoli ne izvlecite do konca. Ko je vrvica popolnama izvlecena, rocice zaganjalnika ne izpustite. Izdelek se lahko takto poskoduje.

1. Zaganjalno vrvico volecite, dokler se motor ne zažene ali najvec 5-krat.
2. Po zagonu motorja ali 5 potegih zaganjalne vrvice ponastavite cok.
3. Po potrebi zaganjalno vrvico povlecite večkrat, dokler ne zaženete motorja.
4. Pustite, da motor deluje priblizno 10 sekund.
5. Plin upravljaje postopoma.
6. Prepričajte se, da motor gladko deluje.

Opomba: Ce se motor izklopi, ponovite postopek.

O Podatki o povrsini

OPOZORILO: Z nobenim delom telesa ne segajte v siva območja. Če se dotaknete sivih obmocij, lahko pride do opeklin kože. V primeru poskodbPokrovčka svečke lahko pride tudi do elektricnega udara. Izdelka ne uporabljaje s poskodovanimPokrovčkom svečke.

1. Motor izklopite takto, da stikalo za zaustavitev premaknete v položaj za zaustavitev.

POZOR: Izklopno stikalo se samodejno vrne v začetni položaj. Za preprečevanje nenamernega zagona, morate pri sestavljanju, preverjanju in/ali vzdřevanjuPokrověk svečke odstraniti s svečke.

Vzdrževanje

Uvod

V nadaljevanju je zapisanih nekaj splošnih navodil za vzdřevanje. Če potrebujete vec informacij, se obrnite na svojo servisno delavnico.

Urnik vzdhrževanja

V nadaljevanju je navenenseznam vzdrzevalnih korakov,ki jih je treba opraviti pri izdelku. Večina točk je opisanih v poznejsih delih tega poglavja.

Opomba: Uporabnik sme sam izvajati le tista vzdrrzevalna in servisna dela, ki so navedena v teh

Vzdrževanje	Dnevno	Teden-sko	Mesečno
Očistite zunanjo površino. X
Prepričajte se, da zapora plina in plin delujeta pravilno. X
Preverite delovanje izklopnega stikala in se prepričajte, da deluje pravilno. X
Prepričajte se, da se veriga v prostem teku ne vrti. X
Očistite zračni filter. Po potrebi zamenjale. X
Preverite, ali so na kovicah in Čelenih verige vidne razpoke, ali je veriga neupoglji-va ter ali so kovice in Čeleni neobičajno obrabljeni.	X
Očistite področje pod zašcitnimPokrovom. X
Prepričajte se, da so vijaki in matice dobro priviti. X
Preglejt, ali iz motorja, posode ali cevi za gorivo izteka gorivo. X
Očistite hladilni system. X
Preverite, ali sta zaganjalnik in zaganjalna vrvica poškodovana. X
Preverite, ali so elementi za dušenje tresljajeν poškodovani ali raspokani. X
Očistite zunanjost vžigalne svečke. Odstranite jo in preverite razdaljo med elek-trodama. Nastavite pravilno razdaljo (gleje Tehnični podatki na strani 134) ali zamenjale svečko. Prepričajte se, da je svečka oprmljena z zašcito proti mot-njam.		X
Očistite zunanjost uplinjaca in prostor okrog njega. X
Z robov meça opilite vse grobe ostanke. X
Očistite ali zamenjale mrežico lovilnika isker na dušilniku. X
Očistite rezervaar za gorivo. X
Preverite, ali je filter goriva umazan in ima cev goriva razpoke ali druge pomanjk-ljivosti. Po potrebi zamenjale.			X
Preverite vse kable in priključke. X
Preverite, ali so sklopa, vzmeti sklope in boben sklope obrabljeni. Po potrebi naj jih zamenjajo v pooblaščeni servisni delavnici.			X
Preglejtse svečko. Svečko po potrebi zamenjale.			X
Preverite, ali na dielektrčni gredi opazite obrabljena in poškodovana območja Iz-delka ne uporabljale,Če je dielektrčna gredi obrabljena ali poškodovana.Če po-trubujete več informacij, oglejete OSHA 1910.269.	X

Prilagajanje hitrosti prostega teka

1. Pred preragajanem hitrosti prostega teka zagotovite, da je zračni filter Čist in da je namesčenPokrov zračnegafiltera.

2. ZaZenite izdelek. Glejte Zagon izdelka na strani 125

3. Hitrost prostega teka prilagodite s T-vijakom za prilagoditev prostega teka, ki nosi oznako "T". Vijak za prilagajanveprostem tekua obracaje v smeri urinega kazalca,dokler se veriga ne zaene vrteti.

1. Vijak za prilagajanje v prostem teku obračajte v nasprotni smeri urinega kazalca, dokler se veriga ne ustavi.

Hitrost prostega teka je nastavljena pravilno, ko motor deluje enakomerno v vsakem položaju. Hitrost prostega teka mora biti nizja od hitrosti, pri kateri se veriga začne vrteti.

OPOZORILO: Ce se veriga po spremembi hitrosti v prostem teku ne zaustavi, se obrnite na najblizjega servisnegazastopnika. Izdelka ne uporabljaje, dokler ni pravilno nastavljen ali popravljen.

Opomba: Za priporočeno hitrost v prostem tekugleje Tehnični podatki na strani 134.

Vzdrževanje dušilnika

Dušilnik znižuje nivo hrupa in usmerja izpušne pline stran od uporabnika.

OPOZORILO: Dušilniki s katalizatorji se med uporabo močno segrejejo in ostajajo vroci še nekaj ša po izklopu izdelka. To velja tudi, kadar je motor v prostem teku. Če se dotaknete izdelka, lahko pride do opeklin kože. Zavedajte se nevarnosti požara.

1. Izdelek zaustavite in počakajte, da se ohladi.

2. OdstranitePokrov dušilca.

1. Odstranite vijak, s katerim je pritrjen lovilnik isker.

1. Če je lovilnik isker zamaşen, ga očistite, Če je poskodovan, pa ga zamenjaje.

POZOR: Poškodovan lovilnik isker je treba zamenjati. Izdelka ne uporablajte,Če lovilnik isker ni namescen ali je poškodovan.

POZOR: Ce je mrežica lovilnika isker pogosto zamašena, je to lahko znak, da je delovanje katalizatorja poslabšano. Dusilnik raj pregleda servisni zastopnik. Zamašen lovilnik isker povzroča pregrevanje, kar povzroči poskodbe valja in bata.

Hladilni systemd

Izdelek je opremljen s hladilmim systemom, ki skrbi za Čim nizjo delovno temperaturo.

Vsak teden, pri zahevnejsih pogojih uporabe pa tudipogosteje, s krtacko oicistite dele hladilnegaSYSTEMa.Umazan ali zama Sen hladilni system povzrocapregrevanje izdelka, zaradi cesar pride do poskodb bata in valja.

Sestavni deli hladilnegasa systema:

1. Reze za dovod zraka na zaganjalniku.
2. Rebra na vztrajniku.
3. Hladilna rebra na valju.
4. Pokrov valja.
5. Pokrov dušilnika.
6. Plošcica dušilnika.

Pregled svečke

POZOR: Vedno uporablajte priporoceno vrsto svecke, glejte Tehnicni podatki na strani 134. Zaradi neustrezne vrste vzigalne svecke se izdelek lahko poskoduje.

• Ce se moč motorja zmanjša, motorja ni mogoce enostavno zagnati ali ta ne deluje ustrezno v prostem teku, pregleje vžigalno svečko.
  Tveganje za pojav oblog na elektrodah vizigalne svecke lahko zmanjsate tako, da uposteveate tanayodila:

a) Hitrost prostega teka mora biti pravilno nastavljena.
b) Mešanica goriva mora biti ustrezna.
c) Zračni filter mora biti Čist.

• Ce je vžigalna svečka umazana, jo očistite in zagotovite, da je razmak med elektrodama ustrezen; gleje Tehnici podatki na strani 134.

Z odstranjevamjem prahu in umazanje z zračnegafiltra ohranjate cistoco in preprecite naslednje težave:

• Nepravlino delovanje uplinjaca.
• Težave pri zagonu izdelka.
• Izgubo moči motorja.
• Povečano obrado delov motorja.
• Prekomerno porabo goriva.

Cischenje zračnegafiltera

POZOR: Poškodovan, izjemno umazan ali premocen zracni filter je treba obvezno zamenjati.

Z zračnega filtra redno odstranjujte umazanijo in prah. S tem preprećite okvare uplinjáča, težave pri zagonu, izgubo moči motorja, obravo delov motorja in večjo porabo goriva od obicajne.

Ce filter uporabljate dlje chasa, ga ni mogoce popolnoma oocistiti. Zračne filtrte menjaje z novimi v rednih intervalih. Glejt Eruk vrdrževanja na strani 125.

1. Rocico coka premaknite navzgor za zapiranje dušilnegа ventila.

1. OdstranitePokrov zračnega filtra in zračne filtré.

1. Zračne fibre očistite s toplo milnico.
2. Ce zracnih filtrov ni mogoce v celoti ocistiti, jih zamenjaje. Ce je zracni filter poskodovan, ga zamenjaje.
3. Očistite notranjo povrsinoPokrova zracnega filtra. Uporabite stisnjen zrak ali krtacko.
4. Preverite stanje tesnila na zracnem filtru. Ce je tesnilo poskodovano, zamenjate zracni filter.
5. Pocakajte, da se zracni filter posusi, preden gaznova namestite.

Kontrola pogonskega zobnika verige.

1. Redno preverjajte stopnio obrabe pogonskega zobnika. Ce je obraba prekomerna, zamenjaje.

OPOZORILO: Med uporabo ali izvajanjem vzdrrzevalnih del na verigi nosite zašcitne rokavice. Tudi nepremična veriga lahko povzroci poškodbe.

Obrabljen ali poskodovan mec oziroma verigo zamenjaje s kombinacijo meca in verige, ki jo priporoca Husqvarna. To je potrebno za ohranjanje varnostnih funkcj izdelka. Zaseznam nadomestnih kombinacij meca in verige, ki jih priporocamo, glejte poglavje Dodatna oprema na strani 135.

Dolzina meca, in/cm. Podatki o dolzini meca so obicajno navedeni na zadnjem delu meca.

• Stevilo zob na zobniku konice meça (T).

• Korak verige v palcih. Razmik med gonilnimi cheni verige se mora ujemati z razmikom med zobmi na zobniku konice meca in pogonskemu zobniku.

• Stevilo gonilnih Členov Število gonilnih Členov določa vrsta meča.

• Sirina utora na mecu v palcih/mm. Sirina utora v mecu mora biti enaka kot sirina gonilnih clenov verige.

• Odprtina za dolivanje veriznega olja in odprtina za napenjalnik verige. Meč se mora poravnati z izdelkom.

• Širina gonilnega Člena v mm/palcih.

Splošne informacije o brušenju rezil

Ne uporabljaje tope verige. Ce je veriga topo, morate bolj pritiskati, da potisnete mec skozi les. Ce je veriga zelo topo, pri zaganjne bodo nastajali lesni odrezki, temvec zagovina.

Ostra veriga si utira pot skozi les, zato so lesni odrezki dalji si in debelejsi.

Rezalni zob (A) in globinski zob (B) skupaj tvorita rezalni del verige oziroma rezilo. Razlika v visini teh dveh zob doloca globino reza (nastavitev globine reza).

Pri brusenju rezila bodite pozorni na naslednje:

Kot piljenja.

Kotrezanja.

• Polożaj pile.

• Premer okrogle pile.

Verige ni enostavno pravlno nabrusiti brez ustrezne opreme. Uporabite šablono za brusenje Husqvarna. To vam bo pomagalo ohraniti njvečjo učinkovitost rezanja.

Opomba: Za informacije o brusenju verige glejte poglavje Bruşenje rezil na strani 131.

Bruşenje rezil

1. Rezalne zobe nabrusite z okroglo pilo in sablono.

Opomba: Za informacije o tem, katero pilo in sablono priporoča družba Husqvarna za vašo verigo, gleje poglavje Dodatna oprema na strani 135.

1. Šablono za brusenje pravilno namestite na rezilo. Upostevajte navodila, ki so prilozena šabloni za brusenje.

2. Pilo premikajte z notranje strani rezalnih rob proti zunanji. Pri povratnam gibu zmanjsajte pritisk.

1. Odstranite material z ene strani vseh rezalnih zob.
2. Izdelek obrnite in odstranite material se na drugi strani.
3. Prepricajte se, da so vsi rezalni zobje enako dolgi.

Splošne informacije o prerlagajanju nastavitve globine reza

Nastavitev globine reza (C) se zmanjsa, ko nabusite rezalni zob (A). Za najboljso učinkovitost rezanja morate odstraniti odbruseni material z globinskega zoba (B), da pridobite priporoceno nastavitev globine reza. Za navodila, kako doseci ustrezno nastavitev globine reza za verigo, gleje Tehnicni podatki na strani 134.

Prilagoditev nastavitve globine reza

Preden prilagodite nastavitev globine reza ali nabrusite rezila, si oglejte navodila v poglavju Bruşenje rezil na strani 131. Nastavitev globine reza priporocamo po vsakem tretjem brusenju rezalnih zob.

Priporočamo uporabo nase šablone za brusenje globinskih zob za nastavitev ustrezne globine in šablono za brusenje rezalnih zob.

1. Nastavitev globine reza prerlagodite s plošcato pilo in šablono za bruşenje globinski zob. Uporabljajte samo šablono za bruşenje globinskih zob za nastavitev ustrezne globine in šablono za bruşenje rezalnih zob družbe Husqvarna.

2. Šablono za brusenje globinskih zob prislonite na verigo.

Opomba: Dodatne informacije o uporabi tega pripomocka najdete na embalazi šablone za brusenje globinskih zob.

1. S plošćato pilo spilite del globinskega zoba, ki gleda prek šablona za bruşenje globinskih zob.

Napenjanje verige

OPOZORILO: Veriga, ki ni ustrezno napeta, se lahko sname z meca in povzroci težje poskodbe ali smrt.

Med uporabo se veriga raztegne. Redno nastavlajte verigo.

1. Odvjte matico meca, s katerimi je pritrjenPokrov sklopke/zavora verige. Uporabite ključ.

1. Zrokami Čim močnéje zategnite matice meça.

2. Dvignite sprendji del meça in zavrite vijak za napenjanje verige. Uporabite ključ.

1. Verigo napnite toliko, da se tesno prilega mecu, vseeno pa jo lahko z lahkoto premikate.

2. Z izvijačem zategnite matice meça in hkrati privzdignite sprednji del meça.

1. Prepriçajte se, da lahko verigo nemoteno premikate z rokami in da ne visi z meça.

1. Po vsakem dolivanju goriva preverite mazanje verige. Konico meca usmerite proti svetlo obarvani povrsini na razdalji prbl. 20 cm (8 palcev). Po 1 minuti delovanja pri 75 odstotkih plina bi morala biti na svetli podlagi vidna jasna crta olja.

1. Če mazanje verige ne deluje pravilno, preverite mec. Za navodila glejte poglavje Preverjanje meca na strani 129. Če z vzdhrževalnimi koraki ne odpravite težave, se obrnite na servisnega zastopnik.

Nastavitev mazanja verige

OPOZORILO: Pred nastavljanjem oljne crpalke izklopite motor.

Zavrtite nastavitveni vijak oljne crpalke. Uporabite izvijač ali kombinirani ključ.

• Za povečanje dotoka olja obrnite nastavitveni vijak v smeri urinega kazalca.

• Za zmanjsanje dotoka olja obrnite nastavitveni vijak v nasprotni smeri urinega kazalca.

Odpravljanje težav

Motorja ni mogoce zagnati

Kontrola Možen vzrok Postopek
Izklopno stikalo. Prepričajte se, da je izklopno stikalo v položaju za izklop.	Izklopno stikalo raj zamenja poobla-šcena servisna delavnica.
Posoda za gorivo. Neprava vrsta goriva. Izpraznite posodo za gorivo in jo na-polnite s pravilnim gorivom.
Svečka in valj. Svečka je umazana ali	mokra. Poskrbite, da je smečka suha in	čista.
	Razmak med elektrodama vžigalne smečke ni pravilen.	Očistete smečko. Prepričajte se, da je razmak pri elektrodi pravilen; glejte Tehnični podatki na strani 134. Pre-pricajte se, da ima smečka zašcitoproti motnjam.
	Svečka ni Čvrsto namešcena. Zategnite	svečko.
	Motor je zalit zaradi večkratnegа za-gona pri polnem Čoku po vžigu.	Odstranite in očistete smečko. Izdelek položite na bok tako, da je odprtina smečke obrnjena stran od vas. Od 6-do 8-krat povlacite zaganjalno vrvico. Namestite smečko in zaženite izdelek. Gleje poglavje Zagon izdelka na strani 125.

Motor se zažene, vendar se ponovno zaustavi

Kontrola	Možen vzrok Postopek
Rezervoor za gorivo Nepravilna vrsta goriva. Izpraznite rezervaor za g	gorivo in ga napolnite s pravilnim gorivom.
Zračni filter Zračni filter je zamašen. Očistite zračni filter.

Transport skladisčenje in odstranitev

Prevoz in skladiščenje

• Preden prevažate in skladšcite izdelek in gorivo, se preprčajte, da izdelek ne pušča in da ni hlapov. Iskre ali odprtti plamen, npr. z elektrčnih naprav ali kotlov, lahko zanetijo ogenj.
• Za prevoz in skladisčenje goriva vedno uporabite odobrene posode.
  Pred dolgotrajnim skladišcenjem izpraznite posodi za gorivo in verižno olje. Gorivo in verižno olje zavrzite na primernem zbirnem mestu.
• Na izdelek namestite transportno zašcito, da preprečite telesne poškodbe ali škodo na izdelku. Tudi nepremična veriga lahko povzroči hude poškodbe.
• Pokrov svečke odstranite s svečke.
• Med prevozom varno pritrdite izdelek.

Priprava izdelka za dolgotrajnejse skladiščenje

1. Preden izdelek razstavite, ga zaustavite in počakajte, da se ohladi.
2. Odstranite verigo ter očistite verigo in utor v meču.

POZOR: Ce ne ocistite verige in meca, lahko veriga postane toga ali se lahko zamaši utor.

1. Namestite transportno zašcito.
2. Izdelek očistite. Za navodila glejtpe poglavje Vzdřevanje na strani 125.
3. Opravite popoln servis izdelka.

Tehnični podatki

Tehnični podatki

	525PT5S
Motor
Gibna prostornina valja v cm3	25,4
Vrtina valja, mm 34
Globina, mm 28
Priporočeno najvišje število vrtlajev, vrt/min 11000-12000
Hitrost prostega teka, vrt/min 2800-3000
Najv. moč motorja, v skladu z ISO 8893, kW/vrt/min 1,0/8$00
Dušilnik z katalizatorjem Da
Vžigalni system z regulacijo hitrosti Da
Vžigalni system
Svečka NGK BPMR8Y
Razmik elektrod, mm 0,5
Sistem za gorivo in mazanje
Prostornina posode za gorivo, l/cm3	0,5/500
Prostornina posode za olje, l/cm3	0,14/140
Teža
Brez goriva, rezilnegа priključka in ščitnika, kg 7
Emisije hrupa 13
Raven zvočne moči, izmerjen v skladu s standardom ISO 22868, dB (A)	107
Nivoji hrupa 14
Ekvivalenten nivo jakosti zvoka na uporabnikovem ušesu, merjeno po ISO 22868, dB (A)
Opremljeno z odobreno dodatno opremo (originalno) 89
Ravni vibracij 15
Ravni vibracij pri ročajih, izmerjene v skladu s standardom ISO 22867, m/s2
Kratka gred, sprednji/zadnji ročaj 6,3/5,3
Podaljišana gred, sprednji/zadnji ročaj 4,1/6,7

Dodatna oprema

Priporočene kombinacije mečev in diamantnih verig

Opomba: Meč odstopa od standardov podjetja Husqvarna. Za skladnost z izdelkom mora ta biti tipa A318.

Meč Veriga motorne Žage
Dolžina, palci/cm Korak	palci Šablona, palci/mm Vrsta			Dolžina, gonilni Členi, št.
10/25	1/4 0,050/1,3 Husqvarna H00			58
12/31 64

Oprema za brusenje in koti brusenja

Šablone za brusenje Husqvarna omogocaju brusenje pod ustreznimi koti. Priporočamo, da za ostrenje verige vedno uporabljate šablono za brusenje Husqvarna.

Stevilke delov so navedene v spodnji tabeli.

Če ne veste, katero verigo imate namesceno na izdelku, se obrnite na servisnega zastopnika.

∅xx	∅	∅	∅	∅	∅
H00	5/32 palcev / 4,0 mm	85° 30°		0,025 palcev / 0,65 mm	580 68 74-01

Izjava ES o skladnosti

Husqvarna AB, SE-561 82 Huskvarna, Švedska, tel: [phone], izjavlja, da so visinski obrezovalniki Husqvarna 525PT5S s serijskimi stevilkami od 2016 dalje (leto izdelave, ki mu sledi serijska stevilkaja, je jasno navedeno na tipski plošci), skladne z zahevami DIREKTIVE SVETA:

• z dne 17. maja 2006, ki se nanaša na stroje, 2006/42/ES
• Direktive 2014/30/EU z dne 26. februarja 2014 o elektromagnetni združljivosti.
• z dne 8. junija 2011 o omejevanju uporabe nekaterih nevarnih snovi v elektrichi in elektronski opremi 2011/65/EU.

Uporabljeni so naslednji standardi:

EN ISO 12100:2010, EN ISO 11680-1:2011, ISO 14982:2009, CISPR 12:2009, EN 50581:2012.

0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden, je opravil tipski preizkus v skladu z direktivo ES o strojih (2006/42/ES); clen 12, tocka 3b. Stevilke certifikatov za tipski preizkus ES v skladu s prilogo IV: 0404/15/2439

Poleg tega je zdrużenje 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden potrdilo skladnost s Prilogo V Direktive Sveta 2000/14/ES z dne 8. maja 2000, "ki se nanaša na emisije hrupa v okolje".

Huskvarna, 2016-03-30

Pär Martinsson, vodja razvoja (pooblaščeni zastopnik družbe Husqvarna AB in odgovorna oseba za tehnicno dokumentacijo)

Husqvarna

www.husqvarna.com
