BEDIENUNGSANLEITUNG 525PT5S HUSQVARNA

• 27Inhalt Einleitung p. 28
• Sicherheit p. 31
• Montage p. 37
• Betrieb p. 39
• Wartung p. 43
• Fehlerbehebung p. 51
• Transport, Lagerung und Entsorgung p. 52
• Technische Angaben p. 52
• Zubehör p. 53

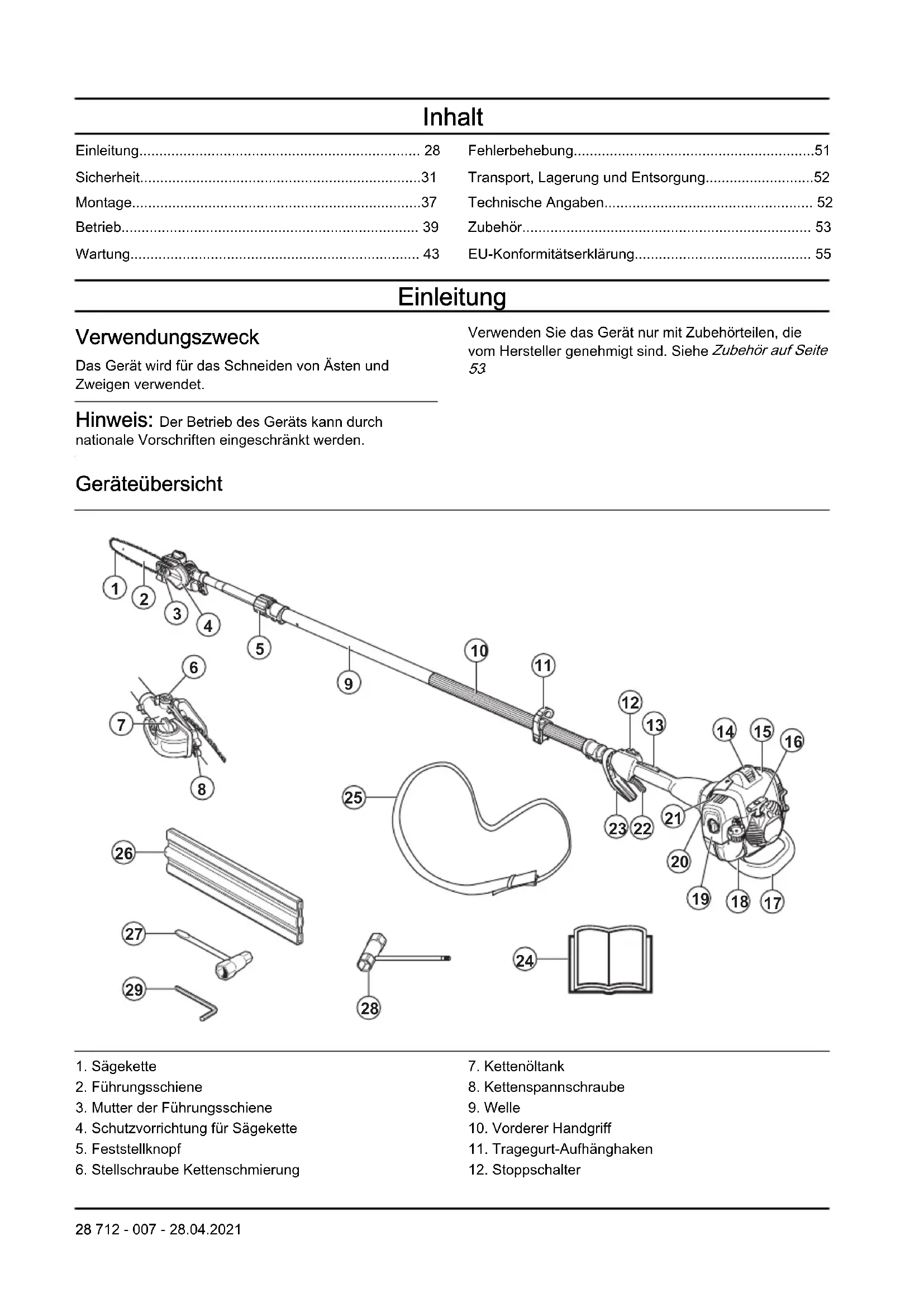

• EU-Konformitätserklärung Einleitung Verwendungszweck Das Gerät wird für das Schneiden von Ästen undZweigen verwendet. Hinweis: Der Betrieb des Geräts kann durch nationale Vorschriften eingeschränkt werden.Verwenden Sie das Gerät nur mit Zubehörteilen, dievom Hersteller genehmigt sind. Siehe Zubehör auf Seite p. 55

1. Sägekette2. Führungsschiene3. Mutter der Führungsschiene4. Schutzvorrichtung für Sägekette5. Feststellknopf6. Stellschraube Kettenschmierung7. Kettenöltank8. Kettenspannschraube9. Welle10. Vorderer Handgriff11. Tragegurt-Aufhänghaken12. Stoppschalter28 712 - 007 - 28.04.202113. Gashebelsperre

14. Zündkappe und Zündkerze

23. Gashebel/Handschutz

24. Bedienungsanleitung

26. Transportschutz, Schiene

27. Kombischlüssel, Kettenspanner

Symbole auf dem Gerät WARNUNG! Dieses Gerät ist gefährlich. Wenn das Gerät nicht sorgfältig und ordnungsgemäß verwendet wird, kann es zu Verletzungen oder zum Tod des Bedieners oder anderer Personen kommen. Zur Vermeidung von Verletzungen des Bedieners oder umstehender Personen lesen und befolgen Sie alle Sicherheitshinweise in der Bedienungsanleitung. Lesen Sie die Bedienungsanleitung sorgfältig durch, und machen Sie sich vor der Benutzung mit dem Inhalt vertraut. Tragen Sie einen Schutzhelm dort, wo Gegenstände auf Sie fallen können. Tragen Sie einen zugelassenen Gehörschutz. Tragen Sie einen zugelassenen Augenschutz. Tragen Sie zugelassene Schutzhandschuhe. Tragen Sie robuste und rutschfeste Stiefel. Kraftstoff. Kettenöl. Einstellen des Ölflusses. Drehrichtung, Sägekette. Kraftstoffpumpe. Choke. Dieses Gerät entspricht den geltenden EG-Richtlinien. yyyywwxxxx Auf dem Typenschild ist die Serien- nummer angegeben. yyyy ist das Produktionsjahr, ww die Produkti- onswoche und xxxx die fortlaufende Nummer.

712 - 007 - 28.04.2021 29Dieses Gerät ist nicht elektrisch isoliert. Wenn das Gerät in Kontakt mit oder in die Nähe von

stromführenden Leitungen kommt, können Todesfälle oder schwere Verletzungen die Folge sein. Elektrizität kann über einen sogenannten Spannungsbogen von einem Punkt zu einem anderen übertragen werden. Je höher die Spannung, desto größer die Distanz, über die Elektrizität übertragen werden kann. Elektrizität kann auch durch Äste und andere Gegen- stände übertragen werden, insbesondere dann, wenn diese feucht sind. Halten Sie mit dem Gerät immer einen Abstand von mindestens 10 m zu stromführenden Leitungen und/oder Gegenständen ein, die mit diesen in Kontakt stehen. Wenn Sie mit einem geringeren Sicher- heitsabstand arbeiten müssen, wenden Sie sich immer an den jeweiligen Stromversorger, um sicherzustellen, dass die Spannung ausgeschaltet ist, bevor Sie mit der Arbeit beginnen. Der Bediener des Geräts hat darauf zu achten, dass während der Arbeit keine Menschen oder Tiere näher als 15 m herankommen. Hinweis: Weitere Symbole/Aufkleber auf dem Gerät beziehen sich auf die Zertifizierungsanforderungen für andere kommerzielle Bereiche. Emissionen nach Euro V WARNUNG: Bei jeglichen Manipulationen des Motors erlischt die EU- Typgenehmigung für dieses Produkt. EPA III Die so genannte „Emissions Compliance Period“, auf die auf dem amerikanischen „Emissions Compliance Label“ hingewiesen wird, umfasst die Anzahl an Betriebsstunden, innerhalb welcher eine Maschine der US-bundesstaatlichen Vorgabe zur Emissionsbegrenzung entspricht. Wartung, Austausch oder Reparatur der Geräte zur Emissionsregulierung können durch eine Reparaturwerkstatt oder Einzelperson für Kleinmotoren durchgeführt werden. ABKÜRZUNGEN AUF DEN ETIKETTEN DER EMISSIONSREGELUNGSSYSTEME Allgemeines CAL Kalifornien EVAP Verdunstung REGS Regelungen DISPL Hubraum EXH/EVP Abgas und Verdunstung SORE Kleinmotoren ECS EMISSIONSREGE- LUNGSSYSTEM HRS Stunden US EPA United States Environ- mentalProtection Agen- cy (US-Umweltschutz- behörde) Abgas-Emissionsregelungssysteme ECM Motorsteuergerät (Selbstoptimierung) OC Oxidationskatalysator EM Motormodifikation TWC Dreiwege-Katalysator Verdunstungs-Emissionsregelungssysteme 30 712 - 007 - 28.04.2021ABKÜRZUNGEN AUF DEN ETIKETTEN DER EMISSIONSREGELUNGSSYSTEME Allgemeines C Coextrudiert (Mehr- schicht) P Behandeltes HDPE oder PE N Nylon S Versiegelt Produkthaftung Im Sinne der Produkthaftungsgesetze übernehmen wir keine Haftung für Schäden, die unser Gerät verursacht, wenn...

• das Gerät nicht ordnungsgemäß repariert wird.

• das Gerät mit Teilen repariert wird, die nicht vom Hersteller stammen oder nicht vom Hersteller zugelassen sind.

• ein Zubehörteil mit dem Gerät verwendet wird, das nicht vom Hersteller stammt oder nicht vom Hersteller zugelassen ist.

• das Gerät nicht bei einem zugelassenen Service Center oder von einem zugelassenen Fachmann repariert wird. Sicherheit Sicherheitsdefinitionen Warnungen, Vorsichtsmaßnahmen und Hinweise werden verwendet, um auf besonders wichtige Teile der Bedienungsanleitung hinzuweisen. WARNUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Verletzung oder Tod des Bedieners oder anderer Personen besteht. ACHTUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Schäden am Gerät, an anderen Materialien oder in der Umgebung besteht. Hinweis: Für weitere Informationen, die in bestimmten Situationen nötig sind. Allgemeine Sicherheitshinweise WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Dieses Gerät erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter bestimmten Bedingungen auf die Funktionsweise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefahr von Situationen, die zu schweren oder tödlichen Verletzungen führen können, zu reduzieren, sollten Personen mit einem medizinischen Implantat vor der Nutzung dieses Geräts ihren Arzt und den Hersteller des Implantats konsultieren.

• Dieses Gerät ist ein sehr gefährliches Werkzeug, wenn Sie nicht aufpassen oder das Gerät unsachgemäß verwenden. Dieses Gerät kann schwere Verletzungen des Bedieners oder anderer Personen verursachen.

• Es ist deshalb von größter Wichtigkeit, dass diese Bedienungsanweisung aufmerksam durchgelesen und verstanden wird. Wenn Sie sich nach dem Lesen der Bedienungsanleitung über eine Arbeitssituation oder einen Betriebsablauf unsicher fühlen, sprechen Sie mit einer Servicewerkstatt bevor Sie fortfahren.

• Unter keinen Umständen darf die ursprüngliche Konstruktion des Gerätes ohne Genehmigung des Herstellers geändert werden. Verwenden Sie keine Geräte, die von anderen modifiziert wurden, und verwenden Sie nur für dieses Produkt empfohlenes Originalzubehör. Unzulässige Änderungen und/oder unzulässiges Zubehör können zu schweren oder sogar tödlichen Verletzungen des Bedieners oder anderer Personen führen.

• Überprüfen Sie das Gerät vor dem Gebrauch. Siehe Sicherheitsvorrichtungen am Gerät auf Seite 34 und Kontrollpunkte vor dem Start auf Seite 39

Verwenden Sie das Gerät nicht, wenn es defekt ist. Führen Sie die in dieser Bedienungsanweisung beschriebenen Kontroll-, Wartungs- und Serviceanweisungen durch. Sicherheitshinweise für die Montage WARNUNG: Lesen, verstehen und befolgen die Anweisungen sorgfältig, bevor Sie das Produkt verwenden.

• Das komplette Kupplungsgehäuse und das Führungsrohr müssen montiert sein, bevor das Gerät gestartet wird, andernfalls kann sich die Kupplung lösen und Verletzungen verursachen.

712 - 007 - 28.04.2021

31• Dieses Produkt darf nur mit der empfohlenen Schneidausrüstung verwendet werden. Siehe Zubehör auf Seite 53

• Tragen Sie zugelassene Schutzhandschuhe.

• Stellen Sie sicher, dass Sie die Schutzabdeckung und die Welle korrekt zusammenbauen, bevor Sie den Motor starten.

• Um das Produkt sicher zu bedienen und Verletzungen des Bedieners oder anderer Personen zu vermeiden, muss das Produkt immer korrekt am Tragegurt angebracht sein. Sicherheitshinweise für den Betrieb WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät warten.

• Für Informationen über das Verwenden der persönlichen Schutzausrüstung, siehe Persönliche Schutzausrüstung auf Seite 33

• Dieses Gerät ist nicht elektrisch isoliert. Wenn das Gerät in Kontakt mit oder in die Nähe von stromführenden Leitungen kommt, können Todesfälle oder schwere Verletzungen die Folge sein. Elektrizität kann über einen sogenannten Spannungsbogen von einem Punkt zu einem anderen übertragen werden. Je höher die Spannung, desto größer die Entfernung, über die Elektrizität übertragen werden kann. Elektrizität kann auch durch Äste und andere Gegenstände übertragen werden, besonders dann, wenn diese feucht sind. Mit dem Gerät immer einen Abstand von mindestens 10 m zu einer stromführenden Leitung und/oder Gegenständen, die mit dieser in Kontakt stehen, einhalten. Wenn Sie mit einem kürzeren Sicherheitsabstand arbeiten müssen, wenden Sie sich immer an den aktuellen Stromversorger, um sicherzustellen, dass die Spannung ausgeschaltet ist, bevor Sie mit der Arbeit beginnen.

• Eine übermäßige Belastung durch Vibrationen kann bei Personen mit Durchblutungsstörungen zu Kreislaufschäden oder Nervenschäden führen. Sprechen Sie mit Ihrem Arzt, wenn Sie nach übermäßiger Belastung durch Vibrationen irgendwelche Beschwerden haben. Beispiele für solche Symptome sind: Einschlafen von Körperteilen, Gefühlsverlust, Jucken, Stechen, Schmerzen, Verlust oder Beeinträchtigung der normalen Körperkraft, Veränderungen der Hautfarbe oder der Haut. Diese Beschwerden treten normalerweise in den Fingern, Händen und Handgelenken auf. Bei niedrigen Temperaturen kann erhöhte Gefahr bestehen.

• Der Schalldämpfer enthält Chemikalien, die karzinogen sein können. Falls der Schalldämpfer beschädigt wird, vermeiden Sie es, mit diesen Stoffen in Kontakt zu kommen. Das Einatmen der Motorabgase, des Kettenölnebels und von Sägespänen über längere Zeit kann eine Gefahr für die Gesundheit darstellen.

• Betreiben Sie die Maschine niemals in Innenräumen oder in Räumen mit unzureichender Belüftung. Der Motor stößt Kohlenmonoxid aus. Kohlenmonoxid ist ein geruchloses, giftiges und sehr gefährliches Gas.

• Betreiben Sie das Gerät niemals ohne oder mit defektem Schalldämpfer. Ein defekter Schalldämpfer kann den Geräuschpegel und die Brandgefahr erhöhen. Halten Sie einen Feuerlöscher griffbereit. Verwenden Sie ein Funkenfängernetz, wenn es in Ihrem Bereich notwendig ist. Verwenden Sie jedoch kein defektes Funkenfängernetz.

• Wenn die Sägekette im Leerlauf nicht stoppt, passen Sie die Leerlaufdrehzahl an. Siehe So stellen Sie die Leerlaufdrehzahl ein auf Seite 44 . Verwenden Sie das Produkt erst wieder, wenn es richtig eingestellt ist oder repariert wurde.

• Dieses Produkt verfügt über große Reichweite. Stellen Sie sicher, dass sich keine Personen oder Tiere im Umkreis von 15 m aufhalten, wenn das Gerät läuft. Sehen Sie sich stets um, bevor Sie sich mit dem Gerät umdrehen. Stoppen Sie das Produkt sofort, sobald eine Person oder ein Tier diese 15-m- Sicherheitszone betritt. Wenn mehrere Bediener im selben Bereich arbeiten, halten Sie einen Sicherheitsabstand von mindestens 15 m ein.

• Beachten Sie die geltenden Sicherheitsvorschriften für Arbeiten in der Nähe von Überkopfstromleitungen. Herabfallende Äste können auch zu Kurzschlüssen führen.

• Stellen Sie sich niemals direkt unter einen Ast, der gerade geschnitten wird. Dies kann zu schweren oder sogar tödlichen Verletzungen führen.

• Achten Sie auf Aststückchen, die beim Schneiden weggeschleudert werden können. Schneiden Sie nicht zu dicht am Boden, wo Steine und andere Gegenstände weggeschleudert werden können.

• Vermeiden Sie es, das Produkt bei schlechtem Wetter zu benutzen. beispielsweise bei dichtem Nebel, starkem Regen oder Wind oder bei großer Kälte. Das Arbeiten bei schlechtem Wetter kann Sie ermüden und weitere Risiken entstehen lassen, z. B. einen glatten Boden und eine unberechenbare Fällrichtung.

• Verwenden Sie das Produkt nicht, wenn Sie müde sind, unter dem Einfluss von Alkohol, Drogen, Medikamenten oder sonstigen Mitteln stehen, die Ihre Sehkraft, Aufmerksamkeit, Körperkontrolle oder Ihr Urteilsvermögen beeinträchtigen können.

• Stellen Sie sicher, dass Sie sich gefahrlos bewegen können und einen sicheren Halt haben. Untersuchen Sie Ihr Umfeld und achten Sie auf Hindernisse wie z. B. Wurzeln, Steine, Äste und Gräben. Seien Sie vorsichtig, wenn Sie auf Hängen arbeiten.

• Sie dürfen das geschnittene Material nicht selbst entfernen oder von anderen Personen entfernen lassen, wenn der Motor noch eingeschaltet ist oder die Schneidausrüstung sich dreht, weil dies zu schweren Verletzungen führen kann.

• Sorgen Sie für einen festen Stand. Bewahren Sie einen stabilen Stand und eine gute Balance.

712 - 007 - 28.04.2021• Halten Sie die Motorsäge stets mit beiden Händen.

Halten Sie das Gerät auf der rechten Seite des Körpers.

• Halten Sie Hände und Füße nach Abschalten von der Sägekette fern, bis diese vollständig stillsteht.

• Niemals auf einer Leiter oder einem Hocker oder in einer anderen, nicht ausreichend gesicherten erhöhten Position stehend arbeiten.

• Stellen Sie das Produkt niemals mit laufendem Motor ab, es sei denn, Sie haben es gut im Blick.

• Achten Sie auf Warnsignale und laute Stimmen, wenn Sie einen Gehörschutz tragen. Nehmen Sie den Gehörschutz immer ab, sobald der Motor stoppt.

• Stellen Sie den Motor ab, bevor Sie zu einem neuen Arbeitsbereich wechseln. Bringen Sie immer den Transportschutz an, bevor Sie die Ausstattung bewegen.

• Erlauben Sie niemals Kindern, das Gerät zu benutzen oder sich in seiner Nähe aufzuhalten. Entfernen Sie stets die Zündkappe, wenn das Gerät ohne Aufsicht ist. Persönliche Schutzausrüstung WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Verwenden Sie stets die vorgeschriebene persönliche Schutzausrüstung bei der Benutzung des Geräts. Durch Tragen persönlicher Schutzausrüstung können Verletzungen nicht vollständig ausgeschlossen werden, aber im Ernstfall kann so die Verletzungsschwere reduziert werden. Lassen Sie sich bei der Auswahl der richtigen Ausrüstung von Ihrem Händler beraten.

• Tragen Sie einen Schutzhelm in Bereichen, in denen Gefahr durch herabfallende Gegenstände besteht.

• Tragen Sie einen Gehörschutz mit ausreichender Dämmwirkung. Eine längerfristige Beschallung mit Lärm kann zu bleibenden Gehörschäden führen.

• Tragen Sie einen zugelassenen Augenschutz. Bei der Benutzung eines Visiers ist außerdem eine zugelassene Schutzbrille zu tragen. Zugelassene Schutzbrillen müssen die Normen ANSI Z87.1 für die USA bzw. EN 166 für EU-Länder erfüllen.

• Tragen Sie bei Bedarf Schutzhandschuhe, beispielsweise bei der Montage, der Untersuchung oder der Reinigung der Schneidausrüstung.

• Verwenden Sie rutschfeste und stabile Stiefel.

• Tragen Sie Kleidung aus reißfestem Material. Tragen Sie stets lange Hosen aus schwerem Stoff und lange Ärmel. Tragen Sie keine weite Kleidung, die sich leicht an Ästen und Zweigen verfangen könnte. Vermeiden Sie das Tragen von Schmuck, kurzen Hosen und Sandalen. Gehen Sie nicht barfuß. Binden Sie Ihre Haare sicherheitshalber zusammen, sodass sie nicht über Ihre Schultern fallen.

712 - 007 - 28.04.2021

33• Halten Sie eine Erste-Hilfe-Ausrüstung und einen Feuerlöscher griffbereit. Sicherheitsvorrichtungen am Gerät WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Benutzen Sie kein Gerät mit defekten Sicherheitsvorrichtungen.

• Führen Sie regelmäßig eine Überprüfung der Sicherheitsvorrichtungen durch. Siehe Sicherheitsvorrichtungen am Gerät auf Seite 34

• Wenn die Sicherheitsvorrichtungen defekt sind, wenden Sie sich an Ihre Husqvarna- Servicewerkstatt. So prüfen Sie die Gashebelsperre Die Gashebelsperre verhindert ein versehentliches Auslösen des Gashebels.

1. Drücken Sie die Gashebelsperre (A), und stellen Sie

sicher, dass der Gashebel gelöst ist (B). Wenn Sie den Handgriff loslassen, werden Gashebel und Gashebelsperre wieder in ihre Ausgangsposition zurückgestellt.

2. Lösen Sie die Gashebelsperre, und stellen Sie

sicher, dass der Gashebel in der Leerlaufstellung verriegelt ist.

3. Drücken Sie die Gashebelsperre, und kontrollieren

Sie, ob sie beim Loslassen in die Ausgangsstellung zurückkehrt.

4. Prüfen Sie, ob sich der Gashebel und die

Gashebelsperre frei bewegen lassen und ob die Rückholfedern korrekt funktionieren.

5. Starten Sie das Gerät, und lassen Sie es mit Vollgas

laufen. Siehe So starten Sie das Gerät auf Seite

6. Lassen Sie den Gashebel los, und stellen Sie sicher,

dass die Schneidausrüstung stoppt. Wenn die Schneidausrüstung rotiert, während sich der Gashebel in Leerlaufstellung befindet, prüfen Sie die Vergasereinstellungen. Siehe Wartung auf Seite

So prüfen Sie den Start-/Stopp-Schalter

1. Starten Sie den Motor.

2. Stellen Sie den Start-/Stopp-Schalter auf die Position

„Aus“ und stellen Sie sicher, dass der Motor zum Stillstand kommt.

712 - 007 - 28.04.2021So prüfen Sie das Antivibrationssystem

Das Antivibrationssystem verringert Vibrationen in den Griffen auf ein Minimum, wodurch die Arbeit erleichtert wird. Das Antivibrationssystem des Geräts verringert die Übertragung von Vibrationen zwischen der Motoreinheit und der Wellenbaugruppe.

1. Stoppen Sie den Motor.

2. Führen Sie eine Sichtkontrolle auf Verformungen

und Beschädigungen (z. B. Risse) durch.

3. Stellen Sie sicher, dass Sie die einzelnen Teile des

Antivibrationssystems korrekt montiert haben. So prüfen Sie den Schalldämpfer Der Schalldämpfer senkt den Geräuschpegel so weit wie möglich und hält die Abgase des Motors vom Anwender fern. In Gebieten mit warmem, trockenem Wetter besteht erhöhte Brandgefahr. Beachten Sie die örtlich geltenden Vorschriften und Wartungsanweisungen.

• Führen Sie eine Sichtkontrolle auf Beschädigungen und Verformungen durch.

• Stellen Sie sicher, dass der Schalldämpfer fest am Produkt montiert ist.

• Führen Sie eine Sichtprüfung des Funkenfängernetzes durch. Siehe Wartung des Schalldämpfers auf Seite 44

Sicherer Umgang mit Kraftstoff WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Mischen Sie den Kraftstoff weder im Innenbereich noch in der Nähe einer Wärmequelle.

• Starten Sie das Gerät nicht, wenn sich Kraftstoff oder Öl darauf befindet. Entfernen Sie den unerwünschten Kraftstoff bzw. das Öl, und lassen Sie das Gerät trocknen. Entfernen Sie unerwünschten Kraftstoff aus dem Gerät.

• Wechseln Sie sofort die Kleidung, wenn Sie Kraftstoff darauf verschütten.

• Lassen Sie keinen Kraftstoff auf Ihren Körper gelangen, denn dies kann zu Verletzungen führen. Wenn Kraftstoff auf Ihre Haut gelangt, waschen Sie diesen mit Wasser und Seife ab.

• Starten Sie den Motor niemals, wenn Sie Öl oder Kraftstoff auf das Gerät oder auf Ihren Körper verschüttet haben.

• Starten Sie das Gerät nicht, wenn der Motor undicht ist. Überprüfen Sie den Motor regelmäßig auf Undichtigkeiten.

• Gehen Sie vorsichtig mit Kraftstoff um. Kraftstoff ist feuergefährlich, und die Dämpfe sind explosiv und können zu Verletzungen oder sogar zum Tod führen.

• Atmen Sie die Kraftstoffdämpfe nicht ein, denn sie sind gesundheitsschädigend. Achten Sie auf ausreichende Belüftung.

• Rauchen Sie nicht in der Nähe des Kraftstoffs oder des Motors.

• Stellen Sie keine heißen Gegenstände in der Nähe des Kraftstoffs oder Motors ab.

712 - 007 - 28.04.2021

35• Füllen Sie keinen Kraftstoff nach, während der Motor läuft.

• Vergewissern Sie sich, dass der Motor abgekühlt ist, bevor Sie Kraftstoff nachfüllen.

• Öffnen Sie vor dem Nachfüllen den Tankdeckel langsam, und lassen Sie den Druck vorsichtig entweichen.

• Stellen Sie sicher, dass beim Tanken und Kraftstoffmischen (Benzin und Zweitaktöl) oder Ablassen des Kraftstofftanks eine ausreichende Belüftung gegeben ist.

• Kraftstoff und Kraftstoffdämpfe sind sehr feuergefährlich und können beim Einatmen und auf der Haut schwere Schäden verursachen. Beim Umgang mit Kraftstoff ist daher Vorsicht geboten und für eine ausreichende Belüftung zu sorgen.

• Drehen Sie den Tankdeckel sorgfältig zu, da ansonsten Brandgefahr besteht.

• Stellen Sie vor dem Einschalten das Gerät in einem Abstand von mindestens 3 m von der Stelle auf, wo Sie den Tank befüllt haben.

• Überfüllen Sie den Kraftstofftank nicht.

• Stellen Sie sicher, dass kein Kraftstoff austreten kann, wenn Sie das Gerät oder den Kraftstoffbehälter transportieren.

• Bewegen Sie sich mit dem Gerät oder einen Kraftstoffbehälter nicht in Bereichen mit offenem Feuer, Funkenbildung oder Zündflammen. Stellen Sie sicher, dass sich im Lagerbereich keine offene Feuerquelle befindet.

• Verwenden Sie zum Transportieren oder Einlagern des Kraftstoffs nur zugelassene Behälter.

• Leeren Sie den Kraftstofftank, bevor Sie das Gerät für längere Zeit einlagern. Entsorgen Sie den Kraftstoff an Orten, die durch die lokalen gesetzlichen Bestimmungen dafür vorgesehen sind.

• Reinigen Sie das Gerät, bevor Sie es für längere Zeit einlagern.

• Ziehen Sie den Zündkerzenstecker ab, bevor Sie das Gerät einlagern, um sicherzustellen, dass der Motor nicht unbeabsichtigt starten kann. Sicherheitshinweise für die Wartung WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät warten.

• Sie dürfen nur die Wartungs- und Servicearbeiten ausführen, die in dieser Bedienungsanleitung beschrieben sind. Lassen Sie professionelles Wartungspersonal alle anderen Wartungsarbeiten und Reparaturen durchführen.

• Die Kontroll-, Wartungs- und Serviceanweisungen in dieser Bedienungsanweisung sind regelmäßig durchzuführen. Durch eine regelmäßige Wartung verlängert sich die Lebensdauer des Geräts und verringert sich die Gefahr von Unfällen. Eine Anleitung finden Sie in Wartung auf Seite 43

• Wenn die Sicherheitskontrollen in dieser Bedienungsanleitung nach Wartungsarbeiten nicht genehmigt werden, wenden Sie sich an Ihren Kundendienst. Wir garantieren Ihnen, dass für Ihr Gerät professionelle Service- und Reparaturdienste verfügbar sind. Sicherheitshinweise für die Schneidausrüstung WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Verwenden Sie nur die Kombinationen von Führungsschiene/Sägekette und Einfüllhilfen, die wir empfehlen. Eine Anleitung finden Sie in Zubehör auf Seite 53

• Tragen Sie Schutzhandschuhe, wenn Sie an der Sägekette eine Wartung durchführen oder sie verwenden. Eine Sägekette, die sich nicht bewegt, kann auch zu Verletzungen führen.

• Sorgen Sie dafür, dass die Schneidezähne gut geschärft sind. Befolgen Sie die Anweisungen und verwenden Sie die empfohlene Schärflehre. Eine Sägekette, die beschädigt oder nicht korrekt geschärft ist, erhöht die Unfallgefahr.

• Behalten Sie den korrekten Tiefenbegrenzerabstand bei. Befolgen Sie die Anweisungen und verwenden Sie die empfohlene Tiefenbegrenzereinstellung.

• Stellen Sie sicher, dass die Sägekette die richtige Spannung besitzt. Wenn sich die Sägekette nicht fest in der Führungsschiene befindet, kann die Sägekette abspringen. Eine falsche Sägekettenspannung führt zu höherem Verschleiß an der Führungsschiene, der Sägekette und dem

712 - 007 - 28.04.2021Kettenantriebsrad. Siehe

So spannen Sie die Kette auf Seite 49

• Führen Sie die Wartung der Schneidausrüstung regelmäßig durch und sorgen Sie für eine korrekte Schmierung. Wenn die Sägekette ist nicht ordnungsgemäß geschmiert ist, erhöht sich die Gefahr von Verschleiß an der Führungsschiene, der Sägekette dem und Kettenantriebsrad. Montage Montage des Stoßschutzes

1. Montieren Sie die Schutzvorrichtung mit 3

2. Ziehen Sie die Schrauben auf 4 Nm an.

3. Ziehen Sie die Schrauben nach ungefähr 20

Betriebsstunden wieder an. So montieren Sie den Schneidkopf ACHTUNG: Achten Sie darauf, dass die Antriebswelle am Führungsrohr in die Aussparung im Schneidkopf eingepasst wird.

1. Lockern Sie die Schraube auf dem Schneidkopf. (A)

2. Setzen Sie den Schneidkopf so auf die Welle, dass

die Schraube (A) wie abgebildet an der Bohrung in der Welle ausgerichtet ist.

3. Ziehen Sie die Schraube (A) mit den Fingern fest.

Stellen Sie sicher, dass Schraube (A) in das Loch in der Welle passt.

4. Ziehen Sie Schraube (A) fest.

5. Ziehen Sie Schraube (B) fest.

So montieren Sie Schiene und Kette

1. Lösen Sie die Schienenmutter und bauen Sie die

2. Montieren Sie die Schiene über den

Schienenbolzen. Die Schiene in der hintersten Position aufsetzen. Legen Sie die Kette um das Kettenantriebsrad und in die Schienennut. Beginnen Sie auf der Oberseite der Schneidschiene.

712 - 007 - 28.04.2021

373. Achten Sie darauf, dass die Schneiden der

Sägezähne auf der Schienenoberseite nach vorn gerichtet sind.

4. Montieren Sie die Abdeckung und passen Sie den

Kettenspannzapfen (A) in das Loch in der Schiene ein. Stellen Sie sicher, dass die Treibglieder der Kette auf das Kettenantriebsrad (B) passen und die Kette in der Schienennut (C) liegt. Ziehen Sie die Schienenmutter von Hand fest an.

5. Die Kette durch Drehen der Kettenspannschraube

im Uhrzeigersinn (einen Kombischlüssel verwenden) spannen. Die Kette soll gespannt werden, bis sie auf der Schienenunterseite nicht mehr durchhängt.

6. Die Kette ist richtig gespannt, wenn sie an der

Schienenunterseite nicht durchhängt und noch leicht von Hand durchgezogen werden kann. Die Schienenspitze anheben und dabei gleichzeitig die Schienenmuttern mit dem Kombischlüssel festschrauben.

7. An einer neuen Kette muss die Kettenspannung oft

kontrolliert werden, bis die Kette eingefahren ist. Kontrollieren Sie die Kettenspannung regelmäßig. Mit einer richtig gespannten Kette wird eine gute Schnittleistung und eine lange Lebensdauer erzielt. So passen Sie die Länge der Welle an

1. Den Drehknopf lockern.

2. Ziehen Sie die Welle bis zur gewünschten Länge

3. Den Drehknopf anziehen.

So stellen Sie den Tragegurt ein Verwenden Sie immer den Tragegurt, wenn Sie mit dem Gerät arbeiten. Der Tragegurt bietet die beste Kontrolle während des Betriebs des Geräts. Der Tragegurt verringert das Risiko von Müdigkeit in Armen und Rücken.

1. Den Tragegurt anlegen.

2. Befestigen Sie das Gerät am Aufhänghaken des

3. Stellen Sie die Länge des Tragegurtes so ein, dass

sich der Aufhänghaken etwa auf der Höhe Ihrer rechten Hüfte befindet.

712 - 007 - 28.04.2021Betrieb

Einleitung WARNUNG: Vor dem Betrieb des Gerätes müssen Sie die Sicherheitsinformationen lesen und verstehen. Kontrollpunkte vor dem Start

1. Inspizieren Sie den Arbeitsbereich. Entfernen Sie

Gegenstände, die weggeschleudert werden können.

2. Überprüfen Sie die Sägekette. Verwenden Sie

niemals stumpfe, gesprungene oder beschädigte Ausrüstung.

3. Kontrollieren, ob das Gerät in einwandfreiem

4. Kontrollieren, ob alle Muttern und Schrauben

5. Stellen Sie sicher, dass die Kette ausreichend

geschmiert ist, siehe hierzu So überprüfen Sie die Kettenschmierung auf Seite 50

6. Kontrollieren Sie, ob die Sägekette im Leerlauf

immer stehen bleibt.

7. Benutzen Sie das Gerät nur für solche Arbeiten, für

die es vorgesehen ist.

8. Kontrollieren Sie, ob der Handgriff und die

Sicherheitsvorrichtungen in Ordnung sind. Benutzen Sie nie ein Gerät, bei dem Teile fehlen oder das durch Änderungen von den technischen Vorschriften abweicht. Kraftstoff Dieses Produkt verfügt über einen Zweitaktmotor. ACHTUNG: Die Verwendung eines falschen Kraftstoffs kann zu einer Beschädigung des Motors führen. Verwenden Sie eine Mischung aus Benzin und Zweitaktöl. Vorgemischter Kraftstoff

• Verwenden Sie Husqvarna vorgemischten Alkylatkraftstoff. Dies sorgt für die beste Leistung und eine Verlängerung der Lebensdauer des Motors. Im Vergleich zu herkömmlichem Kraftstoff enthält dieser Kraftstoff weniger gesundheitsschädliche Substanzen, wodurch der Ausstoß schädlicher Abgase verringert wird. Die Menge von Rückständen nach der Verbrennung ist bei diesem Kraftstoff niedriger. Dadurch bleiben die Bauteile des Motors sauberer. So mischen Sie Kraftstoff vor Benzin ACHTUNG: Verwenden Sie kein Benzin mit einer geringeren Oktanzahl als 90 RON (87 AKI). Dadurch kann das Gerät beschädigt werden. ACHTUNG: Verwenden Sie kein Benzin mit einer höheren Ethanolkonzentration als 10 % (E10). Dies kann das Gerät beschädigen. ACHTUNG: Verwenden Sie kein verbleites Benzin. Dadurch kann das Gerät beschädigt werden.

• Verwenden Sie immer frisches bleifreies Benzin mit einer Oktanzahl von mindestens 90 RON (87 AKI) und einer Ethanolkonzentration unter 10 % (E10).

• Verwenden Sie Benzin mit einer höheren Oktanzahl, wenn Sie das Gerät häufig und bei kontinuierlich hoher Motordrehzahl verwenden.

• Verwenden Sie ein bleifreies Benzin/Ölgemisch von guter Qualität. Zweitaktöl

• Verwenden Sie für beste Ergebnisse und die beste Leistung Husqvarna Zweitaktöl.

• Wenn Husqvarna Zweitaktöl nicht verfügbar ist, verwenden Sie ein qualitativ hochwertiges Zweitaktöl für luftgekühlte Motoren. Wenden Sie sich an Ihren Kundendienst zur Auswahl der richtigen Ölsorte. ACHTUNG: Verwenden Sie kein Zweitaktöl für wassergekühlte Außenbordmotoren (auch Outboardoil genannt). Verwenden Sie kein Öl für Viertaktmotoren. So mischen Sie Benzin und Zweitaktöl Benzin, Liter Zweitaktöl, Li- ter 2 % (50:1) 5 0,10 10 0,20 15 0,30

712 - 007 - 28.04.2021 3920 0,40

ACHTUNG: Beim Mischen kleiner Kraftstoffmengen wirken sich auch kleine Abweichungen bei der Ölmenge stark auf das Mischungsverhältnis aus. Um das korrekte Mischungsverhältnis sicherzustellen, muss die beizumischende Ölmenge genau abgemessen werden.

1. Füllen die Hälfte des Benzins in einen sauberen

2. Fügen Sie die gesamte Menge Öl hinzu.

3. Schütteln Sie die Kraftstoffmischung.

4. Geben Sie dann den Rest des Benzins in den

5. Schütteln Sie die Kraftstoffmischung sorgfältig.

ACHTUNG: Mischen Sie Kraftstoff höchstens für einen Monat im Voraus. So füllen Sie den Kraftstofftank

1. Säubern Sie den Bereich rund um den Tankdeckel.

2. Schütteln Sie den Behälter, und stellen Sie sicher,

dass der Kraftstoff vollständig vermischt ist. Verwenden Sie einen Kraftstoffbehälter mit Überfüllungsschutz.

3. Füllen Sie es in den Kraftstofftank.

4. Ziehen Sie den Tankdeckel vorsichtig fest.

5. Bewegen Sie das Gerät vor dem Start mindestens

3 Meter aus dem Auftankbereich und von der Kraftstoff-Auftankquelle weg. ACHTUNG: Verunreinigungen im Tank führen zu Betriebsstörungen. Reinigen Sie den Kraftstofftank und Kettenöltank regelmäßig, und ersetzen Sie den Kraftstofffilter einmal pro Jahr oder öfter. So fahren Sie den Motor ein

• Geben Sie während der ersten 10 Betriebsstunden nicht über einen längeren Zeitraum Vollgas ohne Last. So verwenden Sie das richtige Kettenöl WARNUNG: Verwenden Sie kein Altöl, das zu Verletzungen und Umweltschäden führen kann. Altöl beschädigt auch die Ölpumpe, Führungsschiene und Sägekette. WARNUNG: Die Sägekette kann reißen, wenn die Schmierung der Schneidausrüstung nicht ausreichend ist. Gefahr von schweren oder tödlichen Verletzungen des Bedieners. WARNUNG: Dieses Produkt verfügt über eine Funktion, dass der Kraftstoff vor dem Kettenöl abläuft. Verwenden Sie das richtige Kettenöl, damit diese Sicherheitsfunktion korrekt funktionieren kann. Wenden Sie sich zur Auswahl des Kettenöls an Ihren Servicehändler. Hinweis: Dieses Gerät verfügt über ein automatisches Kettenschmiersystem. Sie können auch den Ölfluss einstellen. Siehe So passen Sie die Kettenschmierung an auf Seite 51

• Verwenden Sie Husqvarna-Kettenöl für maximale Sägekettenlebensdauer und um Umweltschäden zu minimieren. Wenn Husqvarna Kettenöl nicht verfügbar ist, empfehlen wir, ein Standardkettenöl zu verwenden.

• Verwenden Sie ein Kettenöl mit guter Haftung an der Sägekette.

• Verwenden Sie ein Kettenöl mit dem richtigen Viskositätsbereich, der zu der Lufttemperatur passt. ACHTUNG: Wenn das Öl zu dünnflüssig ist, wird es vor dem Kraftstoff verbraucht. Bei Temperaturen unter 0 °C werden manche Kettenöle zu dickflüssig, was zu Schäden an der Ölpumpe führen kann.

• Verwenden Sie die empfohlene Schneidausrüstung. Siehe Zubehör auf Seite 53

712 - 007 - 28.04.2021So verwenden Sie das Gerät

• Für optimale Balance das Gerät so nah wie möglich am Körper halten. Verwenden Sie den Tragegurt, um das Gewicht der Maschine zu tragen und den Umgang zu erleichtern.

• Aufpassen, dass die Spitze nicht den Boden berührt.

• Nicht zu schnell arbeiten, sondern in angemessenem Tempo vorwärts gehen, so dass alle Zweige zu einer gleichmäßigen Fläche geschnitten werden.

• Lassen Sie nach jedem Arbeitsmoment den Motor im Leerlauf laufen. Längerer Betrieb bei hoher Drehzahl ohne Belastung kann schwere Motorschäden verursachen.

• Arbeiten Sie stets mit Vollgas.

• Stellen Sie sich möglichst so hin, dass Sie den Schnitt im rechten Winkel zum Ast machen können. 90°

• Die Welle darf nicht gerade vor Ihnen gehalten werden (wie eine Angelrute), da dies das gefühlte Gewicht der Schneidausrüstung erhöht.

• Schneiden Sie große Äste in Abschnitte, damit Sie besser kontrollieren können, wo sie herunterfallen.

• Schneiden Sie niemals in die Verdickung am Ursprung des Astes, da dies die Heilung verlangsamen und das Risiko von Pilzbefall erhöhen kann.

• Verwenden Sie den Anschlag an der Unterseite des Schneidkopfes, um während des Schneidens Halt zu gewährleisten. Dadurch wird verhindert, dass die Schneidausrüstung auf den Ast „springt“.

• Machen Sie einen Anschnitt an der Unterseite des Astes, bevor Sie in den Ast schneiden. Dadurch werden Risse in der Rinde verhindert, die zu einer Verlangsamung der Heilung und einem permanenten Schaden am Baum führen können. Der Schnitt darf nicht tiefer als ein Drittel der Astdicke gehen, um ein Festfahren zu verhindern. Lassen Sie die Kette laufen, während Sie die Schneidausrüstung vom Ast zurückziehen, um ein Festfahren zu verhindern.

• Verwenden Sie den Tragegurt, um das Gewicht der Maschine zu tragen und den Umgang zu erleichtern.

• Stellen Sie sicher, dass Sie einen festen Stand haben und beim Arbeiten nicht durch Äste, Steine und Bäume behindert werden. WARNUNG: Aktivieren Sie niemals den Gashebel, ohne die Schneidausrüstung vollständig im Blick zu haben.

712 - 007 - 28.04.2021 41So bereiten Sie das Gerät auf den

1. Drücken Sie 10 Mal auf die Kraftstoffpumpenblase.

Hinweis: Es ist nicht erforderlich, die Blase vollständig zu füllen.

2. Bewegen Sie den Choke-Hebel nach oben in die

Choke-Position. WARNUNG: Die Sägekette beginnt sofort zu rotieren, wenn Sie den Motor mit dem Choke starten. So starten Sie das Gerät WARNUNG: Lesen Sie die Warnhinweise im Kapitel über Sicherheit, bevor Sie das Gerät starten (siehe Sicherheit auf Seite 31

1. Tragen Sie stets Schutzhandschuhe.

2. Drücken Sie den Gerätekörper mit der linken Hand

gegen den Boden. ACHTUNG: Verwenden Sie nicht Ihre Füße!

3. Halten Sie den Startseilgriff mit der rechten Hand.

4. Ziehen Sie das Startseil mit der rechten Hand

langsam heraus, bis ein Widerstand zu spüren ist (die Startklinken greifen). WARNUNG: Wickeln Sie das Startseil nicht um Ihre Hand.

5. Ziehen Sie schnell und kraftvoll am Startseil.

ACHTUNG: Ziehen Sie das Startseil nicht ganz heraus, und lassen Sie den Startgriff nicht los, wenn er ganz herausgezogen ist. Dadurch kann das Gerät beschädigt werden.

6. Ziehen Sie maximal 5 Mal am Startseil, bis der Motor

7. Setzen Sie den Choke zurück, wenn der Motor

angesprungen ist oder Sie 5 Mal am Startseil gezogen haben.

8. Ziehen Sie ggf. wiederholt am Startseil, bis der

9. Lassen Sie den Motor 10 Sekunden lang laufen.

10. Öffnen Sie den Gashebel langsam.

11. Stellen Sie sicher, dass der Motor einwandfrei läuft.

Hinweis: Wenn der Motor stoppt, wiederholen Sie den Vorgang. Über diese Oberfläche WARNUNG: Kein Körperteil darf auf die grau markierte Fläche geraten. Wenn Sie den grau markierten Bereich berühren, kann dies zu Verbrennungen führen. Es kann auch zu elektrischen Schlägen führen, wenn die Zündkappe beschädigt ist. Niemals eine Maschine mit defekter Zündkappe verwenden. 42 712 - 007 - 28.04.2021So stoppen Sie das Produkt

1. Legen Sie den Stoppschalter in die Stoppposition,

um den Motor abzustellen. ACHTUNG: Der Stoppschalter kehrt dann automatisch wieder in seine Ausgangsstellung zurück. Um ein ungewolltes Starten zu vermeiden, muss daher bei Montage, Kontrolle und/oder Wartung stets die Zündkappe von der Zündkerze entfernt werden. Wartung Einleitung Nachstehend folgen einige allgemeine Wartungsanweisungen. Sollten Sie weitere Informationen brauchen, wenden Sie sich bitte an Ihre Servicewerkstatt. Wartungsplan Nachstehend sind die am Gerät vorzunehmenden Wartungsmaßnahmen aufgelistet. Die meisten davon werden später in diesem Kapitel beschrieben. Hinweis: Der Bediener darf nur die Wartungs- und Servicearbeiten ausführen, die in dieser Bedienungsanleitung beschrieben sind. Größere Eingriffe sind von einer autorisierten Servicewerkstatt auszuführen. Wartung Täglich Wöchent- lich Monatlich Die Außenfläche reinigen. X Sicherstellen, dass die Gashebelsperre und der Gashebel einwandfrei funktio- nieren.

Prüfen, ob der Stoppschalter ordnungsgemäß funktioniert. X Sicherstellen, dass die Sägekette im Leerlauf nicht rotiert. X Den Luftfilter reinigen. Bei Bedarf ersetzen. X Die Sägekette auf sichtbare Risse in Nieten und Gliedern überprüfen. Kontrollie- ren, ob die Kette steif ist oder Nieten und Glieder außergewöhnlichen Verschleiß aufweisen.

Den Bereich unter der Schutzabdeckung reinigen. X Sicherstellen, dass alle Schrauben und Muttern fest angezogen sind. X Motor, Kraftstofftank und Kraftstoffleitungen auf Undichtigkeiten überprüfen. X Das Kühlsystem reinigen. X Startvorrichtung und Startseil auf Beschädigungen überprüfen. X Die Vibrationsdämpfer auf Beschädigungen und Risse. X Die Zündkerze außen reinigen. Die Zündkerze entfernen und den Elektrodenab- stand überprüfen. Den Elektrodenabstand auf den richtigen Abstand einstellen (siehe Technische Angaben auf Seite 52 ) oder die Zündkerze ersetzen. Sicher- stellen, dass die Zündkerze über eine Funkentstörung verfügt.

Die Außenseite und den Umgebungsbereich des Vergasers reinigen. X

712 - 007 - 28.04.2021 43Wartung

Täglich Wöchent- lich Monatlich Falls erforderlich, Grate an den Schienenseiten planfeilen. X Den Funkenschutz des Schalldämpfers reinigen oder ersetzen. X Den Kraftstofftank reinigen. X Den Kraftstofffilter auf Verschmutzungen und den Kraftstoffschlauch auf Risse oder andere Schäden überprüfen. Bei Bedarf ersetzen.

Alle Kabel und Anschlüsse überprüfen. X Kupplung, Kupplungsfedern und Kupplungstrommel auf Verschleiß überprüfen. Der Austausch muss bei Bedarf von einer autorisierten Servicewerkstatt vorge- nommen werden.

Die Zündkerze überprüfen. Die Zündkerze bei Bedarf ersetzen. X Die dielektrische Welle auf verschlissene und beschädigte Bereiche prüfen. Das Gerät nicht verwenden, wenn die dielektrische Welle verschlissene oder beschä- digte Bereiche aufweist. Weitere Informationen siehe OSHA 1910.269.

So stellen Sie die Leerlaufdrehzahl ein

1. Stellen Sie sicher, dass der Luftfilter sauber ist und

der Luftfilterdeckel befestigt wurde, bevor Sie die Leerlaufdrehzahl einstellen.

2. Starten Sie das Gerät. Siehe

So starten Sie das Gerät auf Seite 42

3. Stellen Sie die Leerlaufdrehzahl mit der zugehörigen

Einstellschraube T ein, die mit der „T“-Markierung versehen ist. Drehen Sie die Einstellschraube im Uhrzeigersinn, bis die Sägekette sich zu drehen beginnt.

4. Drehen Sie die Leerlaufstellschraube gegen den

Uhrzeigersinn, bis die Sägekette stehen bleibt. Die Leerlaufdrehzahl ist richtig eingestellt, wenn der Motor in allen Stellungen gleichmäßig läuft. Die Leerlaufdrehzahl muss niedriger sein als die Geschwindigkeit, bei der sich die Sägekette zu drehen beginnt. WARNUNG: Wenn Sie die Leerlaufdrehzahl anpassen und die Sägekette nicht anhält, wenden Sie sich an den nächsten Servicehändler. Verwenden Sie das Produkt erst wieder, wenn es richtig eingestellt ist oder repariert wurde. Hinweis: Siehe Technische Angaben auf Seite 52 für die empfohlene Leerlaufdrehzahl. Wartung des Schalldämpfers Der Schalldämpfer hat die Aufgabe, den Geräuschpegel zu dämpfen und die Abgase vom Anwender wegzuleiten. WARNUNG: Schalldämpfer mit Katalysator können während des Betriebs sehr heiß werden und bleiben auch einige Zeit nach dem Abstellen des Produkts heiß. Dies gilt auch für den Leerlaufbetrieb. Wenn Sie das Produkt berühren, kann dies zu Verbrennungen führen. Denken Sie auch an die Brandgefahr.

1. Schalten Sie das Gerät aus und lassen Sie es

2. Entfernen Sie die Abdeckung am Schalldämpfer.

44 712 - 007 - 28.04.20213. Entfernen Sie die Schraube zur Befestigung des Funkenfängernetzes.

4. Reinigen Sie das Funkenfängernetz, wenn es

verstopft ist oder beschädigt ist. ACHTUNG: Weist das Funkenfängernetz Schäden auf, muss es ausgewechselt werden. Benutzen Sie das Gerät nicht, wenn das Funkenfängernetz auf dem Schalldämpfer fehlt oder defekt ist. ACHTUNG: Wenn das Funkenfängernetz häufig verstopft ist, kann dies ein Zeichen dafür sein, dass der Katalysator nicht einwandfrei arbeitet. Lassen Sie den Schalldämpfer von Ihrem Servicehändler kontrollieren. Ein verstopftes Funkenfängernetz kann zu Überhitzung führen, wodurch Schäden an Zylinder und Kolben entstehen können. Kühlsystem Das Gerät ist mit einem Kühlsystem ausgestattet, um die Betriebstemperatur so gering wie möglich zu halten. Reinigen Sie die Bauteile des Kühlsystems wöchentlich mit einer Bürste, bei raueren Bedingungen auch häufiger. Eine Verschmutzung oder Verstopfung des Kühlsystems führt zur Überhitzung des Gerätes, was Zylinder und Kolben beschädigt. Das Kühlsystem besteht aus folgenden Teilen:

1. Lufteinlass in der Startvorrichtung.

2. Gebläseflügel des Schwungrads.

3. Kühlrippen des Zylinders.

5. Schalldämpferabdeckung.

So überprüfen Sie die Zündkerze ACHTUNG: Verwenden Sie stets den vom Hersteller empfohlenen Zündkerzentyp, siehe Technische Angaben auf Seite 52

Die Verwendung eines falschen Zündkerzentyps kann zu Schäden am Gerät führen.

• Überprüfen Sie die Zündkerze, wenn der Motor nur schwache Leistung bringt, sich nur schwer starten lässt oder im Leerlauf nicht ordnungsgemäß funktioniert.

• Wenn Sie diese Anweisungen befolgen, verringern Sie die Gefahr von unerwünschtem Material an den Elektroden der Zündkerze: a) Stellen Sie sicher, dass die Leerlaufdrehzahl richtig eingestellt ist. b) Vergewissern Sie sich, dass das Kraftstoffgemisch korrekt ist. c) Vergewissern Sie sich, dass der Luftfilter sauber ist.

• Ist die Zündkerze verschmutzt, so ist sie zu reinigen; gleichzeitig ist zu prüfen, ob der Elektrodenabstand korrekt ist, siehe Technische Angaben auf Seite 52

• Tauschen Sie die Zündkerze bei Bedarf aus. Luftfilter Befreien Sie den Luftfilter von Staub und Schmutz, um ihn sauber zu halten und folgende Probleme zu vermeiden:

712 - 007 - 28.04.2021

45• Fehlfunktionen des Vergasers.

• Probleme beim Starten des Geräts.

• Erhöhter Verschleiß von Motorteilen.

• Zu hoher Kraftstoffverbrauch. So reinigen Sie den Luftfilter ACHTUNG: Ein beschädigter, stark verschmutzter oder mit Kraftstoff getränkter Luftfilter muss immer ausgetauscht werden. Reinigen Sie den Luftfilter regelmäßig von Staub und Schmutz. Dies verhindert Fehlfunktionen des Vergasers, Probleme beim Anlassen, Leistungsverlust des Motors, Verschleiß der Motorteile und einen Kraftstoffverbrauch als gewöhnlich. Wenn Sie einen Luftfilter lange verwenden, kann er nicht mehr vollständig gereinigt werden. Tauschen Sie den Luftfilter regelmäßig gegen einen neuen aus. Siehe Wartungsplan auf Seite 43

1. Bewegen Sie den Drosselhebel nach oben, um die

Drosselluftklappe zu schließen.

2. Nehmen Sie den Luftfilterdeckel und die Luftfilter ab.

3. Reinigen Sie die Luftfilter mit warmer Seifenlauge.

4. Tauschen Sie die Luftfilter aus, falls sie nicht

vollständig gereinigt werden können. Tauschen Sie einen beschädigten Luftfilter unbedingt aus.

5. Reinigen Sie die Innenseite des Luftfilterdeckels.

Verwenden Sie dazu Druckluft oder eine Bürste.

6. Prüfen Sie die Gummidichtung am Luftfilter.

Tauschen Sie den Luftfilter aus, wenn die Gummidichtung beschädigt ist.

7. Achten Sie darauf, dass der Luftfilter trocken ist,

bevor Sie ihn wieder einbauen. So prüfen Sie das Kettenantriebsrad

1. Regelmäßig den Verschleiß des Kettenantriebsrades

kontrollieren. Austauschen, wenn das Rad unnormal verschlissen ist. So prüfen Sie die Schneidausrüstung

1. Stellen Sie sicher, dass es keine Risse an den

Nieten und Gliedern gibt und dass keine Nieten locker sind. Tauschen Sie sie bei Bedarf aus.

2. Sorgen Sie dafür, dass die Sägekette einfach zu

biegen ist. Tauschen Sie die Sägekette aus, wenn sie zu starr ist.

3. Vergleichen Sie die Sägekette mit einer neuen Kette,

um herauszufinden, ob Nieten und Glieder abgenutzt sind.

4. Tauschen Sie die Sägekette aus, wenn der längste

Teil des Schneidezahns weniger als 4 mm lang ist. Tauschen Sie die Sägekette auch bei Rissen am Schneidewerkzeug aus. So prüfen Sie die Führungsschiene

1. Stellen Sie sicher, dass die Ölleitung nicht verstopft

ist. Reinigen Sie sie, falls dies notwendig ist.

712 - 007 - 28.04.20212. Prüfen Sie, ob sich an den Kanten der

Führungsschiene Grate gebildet haben. Entfernen Sie Grate mit einer Feile.

3. Reinigen Sie die Nut in der Führungsschiene.

4. Überprüfen Sie die Nut in der Führungsschiene auf

Verschleiß. Tauschen Sie die Führungsschiene aus wenn nötig.

5. Prüfen Sie, ob die Führungsschienenspitze rau oder

stark abgenutzt ist.

6. Kontrollieren Sie, ob der Umlenkstern der

Führungsschiene sich leicht bewegen lässt und sein Schmierloch offen ist. Reinigen und schmieren Sie ihn bei Bedarf.

7. Drehen Sie die Führungsschiene täglich zur

Verlängerung der Lebensdauer. So schärfen Sie die Sägekette So montieren Sie die Führungsschiene und die Sägekette WARNUNG: Tragen Sie Schutzhandschuhe, wenn Sie an der Sägekette eine Wartung durchführen oder sie verwenden. Eine Sägekette, die sich nicht bewegt, kann auch zu Verletzungen führen. Tauschen Sie abgenutzte oder beschädigte Führungsschienen und Sägeketten mit den von Husqvarna empfohlenen Kombinationen von Führungsschienen und Sägeketten aus. Dies ist notwendig, damit die Sicherheitsfunktionen des Geräts ordnungsgemäß arbeiten. Unter Zubehör auf Seite 53 finden Sie eine Liste der von uns empfohlenen Ersatzschienen-/Kettenkombinationen.

• Länge der Führungsschiene in cm Informationen über die Länge der Führungsschiene können in der Regel am hinteren Ende der Führungsschiene finden.

• Anzahl Zähne des Umlenksterns (T).

• Kettenteilung, Zoll. Der Abstand zwischen den Treibgliedern der Sägekette muss dem Abstand zwischen den Zähnen auf dem Umlenkstern und dem Kettenantriebsrad angepasst sein. PITCH =

47• Anzahl Treibglieder (St.). Die Anzahl der Treibglieder hängt von der Art der Führungsschiene ab.

• Nutbreite der Schiene, mm. Die Nutbreite der Schiene muss identisch mit der Breite der Treibglieder der Kette sein.

• Loch für Kettenöl und Loch für Kettenspannzapfen. Die Führungsschiene muss am Gerät ausgerichtet sein.

• Treibgliedbreite (mm) Allgemeine Informationen zum Schärfen der Zähne Verwenden Sie keine stumpfe Sägekette. Wenn die Sägekette stumpf ist, müssen Sie mehr Druck ausüben, um die Führungsschiene durch das Holz zu drücken. Wenn die Sägekette sehr stumpf ist, gibt es keine Holzspäne, sondern Sägemehl. Eine scharfe Sägekette frisst sich durch das Holz und die Holzspäne werden lang und dick. Der Schneidezahn (A) und die Tiefenlehre (B) sind zusammen das sägende Element der Sägekette. Der Höhenunterschied zwischen den beiden sorgt für die Schnitttiefe (Tiefenbegrenzerabstand).

Wenn Sie den Zahn schärfen, denken Sie an Folgendes:

• Durchmesser der Rundfeile. Ohne Hilfsmittel ist es nicht leicht, eine Sägekette korrekt zu schärfen. Verwenden Sie Husqvarna Schärflehre. Dies hilft dabei, die maximale Schneidleistung aufrecht zu erhalten.

712 - 007 - 28.04.2021Hinweis: Unter

So schärfen Sie die Schneidezähne auf Seite 49 finden Sie weitere Informationen zum Schärfen der Sägekette. So schärfen Sie die Schneidezähne

1. Verwenden Sie eine Rundfeile und eine Feilenlehre

zum Schärfen der Schneidezähne. Hinweis: Unter Zubehör auf Seite 53 finden Sie Informationen dazu, welche Feile und Lehre Husqvarna für Ihre Sägekette empfiehlt.

2. Wenden Sie die Feilenlehre richtig auf das

Schneidwerk an. Siehe die Anweisungen im Lieferumfang der Feilenlehre.

3. Fahren Sie mit der Feile von der Innenseite der

Schneidezähne heraus. Heben Sie die Feile beim Zurückziehen an.

4. Entfernen Sie Material von der einen Seite aller

5. Drehen Sie das Gerät um und entfernen Sie Material

von den Zähnen auf der anderen Seite.

6. Stellen Sie sicher, dass alle Schneidezähne die

gleiche Länge haben. Allgemeine Informationen zum Anpassen des Tiefenbegrenzerabstands Der Tiefenbegrenzerabstand (C) nimmt ab, wenn Sie den Schneidezahn (A) schärfen. Um die maximale Schneidleistung zu erhalten, müssen Sie Feilmaterial von der Tiefenbegrenzerlehre (B) entfernen, um den empfohlenen Tiefenbegrenzerabstand einzuhalten. Siehe Technische Angaben auf Seite 52 für weitere Informationen zum korrekten Tiefenbegrenzerabstand für Ihre Sägekette.

So justieren Sie die Tiefenbegrenzereinstellung Bevor Sie den Tiefenbegrenzerabstand einstellen oder die Schneidezähne schärfen, lesen Sie die Anweisungen unter So schärfen Sie die Schneidezähne auf Seite 49 . Wir empfehlen, den Tiefenbegrenzerabstand nach jeder dritten Sägekettenschärfung einzustellen. Wir empfehlen die Verwendung unserer Schärflehre für den Tiefenbegrenzerabstand, um das korrekte Maß und den richtigen Winkel für die Tiefenbegrenzernase zu erhalten.

1. Verwenden Sie eine Flachfeile und eine Schärflehre

zum Einstellen des Tiefenbegrenzerabstands. Verwenden Sie nur die Husqvarna Schärflehre für den Tiefenbegrenzerabstand, um das korrekte Maß und den richtigen Winkel für den Tiefenbegrenzer zu erhalten.

2. Setzen Sie die Schärflehre auf die Sägekette.

Hinweis: Auf der Verpackung der Schärflehre finden Sie weitere Informationen zur Verwendung des Werkzeugs.

3. Verwenden Sie die Flachfeile, um den Teil des

Tiefenbegrenzers zu entfernen, der durch die Schärflehre reicht. So spannen Sie die Kette WARNUNG: Eine nicht korrekt gespannte Sägekette kann sich von der

712 - 007 - 28.04.2021 49Führungsschiene lösen und schwere

Verletzungen oder Tod verursachen. Eine Sägekette wird bei Verwendung länger. Stellen Sie die Sägekette regelmäßig ein.

1. Lösen Sie die Führungsschienenmuttern, die

Kupplungsdeckel und Kettenbremse halten. Verwenden Sie hierzu einen Schraubenschlüssel.

2. Ziehen Sie die Schienenmuttern dann so fest wie

möglich von Hand an.

3. Heben Sie die Spitze der Führungsschiene an und

drehen Sie die Spannschraube. Verwenden Sie hierzu einen Schraubenschlüssel.

4. Ziehen Sie die Sägekette fest, bis sie fest an der

Führungsschiene sitzt, sich aber noch immer einfach bewegen kann.

5. Ziehen Sie die Muttern der Führungsschiene mit

dem Zoll-Schraubenschlüssel an, und heben Sie gleichzeitig die Vorderseite der Führungsschiene an.

6. Stellen Sie sicher, dass sich die Sägekette leicht von

Hand drehen lässt und nicht an der Führungsschiene herabhängt. So füllen Sie Kettenöl ein

1. Öffnen Sie die Ölkappe an der Oberseite des

2. Füllen Sie Husqvarna Kettenöl ein.

3. Bringen Sie die Kappe wieder an.

So überprüfen Sie die Kettenschmierung

1. Beim Tanken ist immer die Sägekettenschmierung

zu kontrollieren. Die Führungsschienenspitze im Abstand von etwa 20 cm (8 Zoll) auf einen festen, hellen Gegenstand richten. Nachdem das Gerät 1 Minute bei 75 % der vollen Drehzahl gelaufen ist, sollte ein deutlicher Ölrand auf der hellen Oberfläche zu sehen sein.

2. Wenn die Sägekettenschmierung nicht

ordnungsgemäß funktioniert, führen Sie eine Prüfung der Führungsschiene durch. Eine Anleitung finden Sie in So prüfen Sie die Führungsschiene auf Seite 46 . Wenden Sie sich an den Kundendienst, wenn Sie mit den Wartungsschritte das Problem nicht beheben können.

712 - 007 - 28.04.2021So passen Sie die Kettenschmierung an

WARNUNG: Stoppen Sie den Motor, bevor Sie Einstellungen an der Ölpumpe vornehmen. Drehen Sie die Justierschraube für die Ölpumpe. Verwenden Sie dazu einen Schraubendreher oder Gabel-Ringschlüssel.

• Drehen Sie die Justierschraube im Uhrzeigersinn, um den Ölfluss zu verstärken.

• Drehen Sie die Justierschraube gegen den Uhrzeigersinn, um den Ölfluss zu verringern. Fehlerbehebung Der Motor springt nicht an Prüfung Mögliche Ursache Empfohlene Vorgehensweise Stoppschalter Der Stoppschalter ist in Stopppositi- on. Lassen Sie den Stoppschalter von ei- ner autorisierten Servicewerkstatt er- setzen. Kraftstofftank. Falsche Kraftstoffsorte. Wechseln Sie den Kraftstoff aus. Zündkerze und Zylinder. Die Zündkerze ist verschmutzt oder nass. Stellen Sie sicher, dass die Zündker- ze sauber und trocken ist. Zündkerze mit falschem Elektroden- abstand. Reinigen Sie die Zündkerze. Stellen Sie sicher, dass der Elektrodenab- stand korrekt ist, siehe Technische Angaben auf Seite 52 . Stellen Sie sicher, dass die Zündkerze eine sog. Funkentstörung hat. Die Zündkerze sitzt lose. Zündkerze festziehen. Die Maschine ist „abgesoffen“ auf- grund von wiederholten Starts mit vollständigem Choke nach der Zün- dung. Entfernen und reinigen Sie die Zünd- kerze. Legen Sie das Produkt auf die Seite, sodass die Zündkerzenöffnung von Ihnen weg zeigt. Ziehen Sie 6- bis 8-mal den Startseilgriff. Montieren Sie die Zündkerze, und starten Sie das Produkt. Siehe So starten Sie das Gerät auf Seite 42

712 - 007 - 28.04.2021 51Der Motor startet, geht aber wieder aus.

Prüfung Mögliche Ursache Empfohlene Vorgehensweise Kraftstofftank Falsche Kraftstoffsorte. Wechseln Sie den Kraftstoff aus. Luftfilter Der Luftfilter ist verstopft. Reinigen Sie den Luftfilter. Transport, Lagerung und Entsorgung Transport und Lagerung

• Für die Lagerung und den Transport des Produkts und des Kraftstoffs ist darauf zu achten, dass keine Lecks oder Dämpfe vorhanden sind. Funken oder offene Flammen, zum Beispiel von elektrischen Geräten oder einem Boiler, können ein Feuer auslösen.

• Verwenden Sie für die Lagerung und den Transport von Kraftstoff immer zugelassene Behälter.

• Leeren Sie den Kraftstoff- und Kettenöltank vor einem Transport oder einer langen Lagerung des Geräts. Entsorgen Sie den Kraftstoff und das Kettenöl in einer geeigneten Abfallentsorgungsstelle.

• Verwenden Sie für das Gerät einen Transportschutz, um Verletzungen oder Schäden am Gerät zu vermeiden. Eine Sägekette, die sich nicht bewegt, kann auch zu schweren Verletzungen führen.

• Entfernen Sie die Zündkappe von der Zündkerze.

• Befestigen Sie das Gerät während des Transports sicher. So bereiten Sie das Gerät zur Langzeitlagerung vor

1. Schalten Sie das Gerät aus und lassen Sie es

abkühlen, bevor Sie es auseinandernehmen.

2. Zerlegen und reinigen Sie die Sägekette und die Nut

der Führungsschiene. ACHTUNG: Wenn die Sägekette und die Führungsschiene nicht gereinigt werden, können sie starr oder blockiert werden.

3. Befestigen Sie den Transportschutz.

4. Das Gerät reinigen. Eine Anleitung finden Sie in

Wartung auf Seite 43

5. Führen Sie eine vollständige Wartung des Geräts

aus. Technische Angaben Technische Angaben 525PT5S Motor Hubraum, cm

25,4 Bohrung, mm 34 Hub, mm 28 Empfohlene max. Drehzahl U/min 11000–12000 Leerlaufdrehzahl, U/min 2800–3000 Motorhöchstleistung gemäß ISO 8893, kW/ U/min 1,0/8500 Katalysatorschalldämpfer Ja Drehzahlgeregeltes Zündsystem Ja 52 712 - 007 - 28.04.2021525PT5S Zündanlage Zündkerze NGK BPMR8Y Elektrodenabstand, mm 0,5 Kraftstoff- und Schmiersystem Füllmenge Kraftstofftank, l/cm

0,5/500 Füllmenge Kraftstofftank, l/cm

0,14/140 Gewicht Ohne Kraftstoff, Schneidausrüstung und Schutz, kg 7 Geräuschemissionen

Schallleistungspegel, gemessen gemäß ISO 22868, dB (A)

Äquivalenter Schalldruckwert am Ohr des Bedieners, gemessen gemäß ISO 22868, dB (A): Ausgestattet mit zugelassenem Zubehör (Original) 89 Vibrationswerte

Vibrationspegel an den Griffen, gemessen nach ISO 22867, m/s

Kurze Welle, vorderer/hinterer Handgriff 6,3/5,3 Verlängerte Welle, vorderer/hinterer Handgriff 4,1/6,7 Zubehör Führungsschienen-/ Sägekettenkombinationen Empfohlene Führungsschienen-/ Sägekettenkombination. Hinweis: Diese Führungsschiene weicht vom Husqvarna-Standard ab und muss vom Typ A318 sein, um zum Gerät zu passen. Führungsschiene Sägekette Länge, Zoll/cm Neigung, Zoll Anzeige, Zoll/mm Typ Länge, Treibglied, Nr. 10/25 1/4 0,050/1,3 Husqvarna H00

Die für den Geräuschpegel gemeldeten Werte haben eine typische Streuung (Standardabweichung) von 2 dB (A).

Berichten zufolge liegt der Schalldruckpegel für dieses Gerät normalerweise bei einer Ausbreitungsklasse (Standardabweichung) von 1 dB (A).

Berichten zufolge liegt der äquivalente Vibrationspegel normalerweise bei einer Ausbreitungsklasse (Stan- dardabweichung) von 1 m/s

712 - 007 - 28.04.2021 53Feilausrüstung und Feilwinkel

Mithilfe der Husqvarna-Schärflehre finden Sie stets den gewünschten Feilwinkel. Wir empfehlen, zum Schärfen der Sägekette immer eine Husqvarna-Schärflehre zu verwenden. Die Teilenummern können Sie der unten stehenden Tabelle entnehmen. Wenn Sie nicht wissen, welche Sägekette an Ihrem Gerät angebracht ist, wenden Sie sich an Ihren Servicehändler. H00 5/32 Zoll/4,0 mm 85° 30° 0,025 Zoll/ 0,65 mm 580 68 74-01 54 712 - 007 - 28.04.2021EU-Konformitätserklärung EU-Konformitätserklärung Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: +46-36-146500, erklärt hiermit, dass der Hochentaster Husqvarna 525PT5S mit Seriennummer ab 2016 (die Jahreszahl wird im Klartext auf dem Typenschild angegeben, mitsamt einer nachfolgenden Seriennummer) den Vorschriften der RICHTLINIE DES RATES entspricht:

• „Maschinen-Richtlinie“ 2006/42/EG vom

• „Richtlinie über elektromagnetische Verträglichkeit“ 2014/30/EU vom 26. Februar 2014

• Richtlinie „zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten" 2011/65/EU vom 8. Juni 2011 Die folgenden Normen werden erfüllt:

EN ISO 12100:2010, EN ISO 11680-1:2011, ISO

14982:2009, CISPR 12:2009, EN 50581:2012. 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden hat die EG-Typenprüfung gemäß Maschinenrichtlinie (2006/42/EG) Artikel 12, Absatz 3b durchgeführt. Die Zertifikate über die EG- Typenprüfung gemäß Anhang IV weisen folgende Nummer auf: 0404/15/2439 Weiterhin hat 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden die Übereinstimmung mit der Anlage V zur Richtlinie des Rates vom 8. Mai 2000 „über umweltbelastende Geräuschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen“ 2000/14/EG bestätigt. Huskvarna, 2016-03-30 Pär Martinsson, Entwicklungsleiter (bevollmächtigter Vertreter für Husqvarna AB, verantwortlich für die technische Dokumentation)
