525PT5S - Scie HUSQVARNA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Élagueuse sur perche (scie à perche)
Marque	Husqvarna
Modèle	525PT5S
Cylindrée	25,4 cm³
Puissance maximale	1,0 kW à 8 500 tr/min
Régime de ralenti	2 800 – 3 000 tr/min
Régime d'emballement maximal	11 000 – 12 000 tr/min
Bougie	NGK BPMR8Y, écartement 0,5 mm
Capacité du réservoir de carburant	0,5 L (500 cm³)
Capacité du réservoir d'huile de chaîne	0,14 L (140 cm³)
Poids (sans carburant ni équipement)	7 kg
Niveau de puissance acoustique	107 dB(A)
Niveau de pression acoustique (oreilles)	89 dB(A)
Vibrations (poignées, arbre court)	Avant 6,3 m/s², arrière 5,3 m/s²
Vibrations (poignées, arbre allongé)	Avant 4,1 m/s², arrière 6,7 m/s²
Longueur de guide-chaîne	25 cm (10") ou 31 cm (12")
Chaîne	Husqvarna H00, pas 1/4", jauge 0,050"
Alimentation	Moteur 2 temps, mélange essence/huile 50:1
Utilisation prévue	Taille des branches et rameaux
Équipement de protection recommandé	Casque, protège-oreilles, lunettes, gants, bottes antidérapantes
Système anti-vibrations	Oui, entre unité moteur et arbre
Silencieux	Avec pot catalytique et grille anti-flamme
Démarrage	Manuel avec starter et pompe à carburant
Harnais inclus	Oui, pour répartir le poids

FOIRE AUX QUESTIONS - 525PT5S HUSQVARNA

Quel mélange de carburant utiliser pour la Husqvarna 525PT5S ?

Utilisez un mélange d'essence sans plomb (indice d'octane ≥ 90 RON) et d'huile deux temps de haute qualité, à un rapport de 50:1 (2% d'huile). Husqvarna recommande son huile deux temps ou un équivalent.

Comment démarrer la scie à perche 525PT5S ?

1. Appuyez 10 fois sur la pompe à carburant. 2. Relevez le starter en position de démarrage. 3. Placez la machine au sol, main gauche sur la poignée. 4. Tirez lentement sur le câble du démarreur jusqu'à résistance, puis tirez fortement et rapidement. 5. Après démarrage, réinitialisez le starter et laissez chauffer 10 secondes.

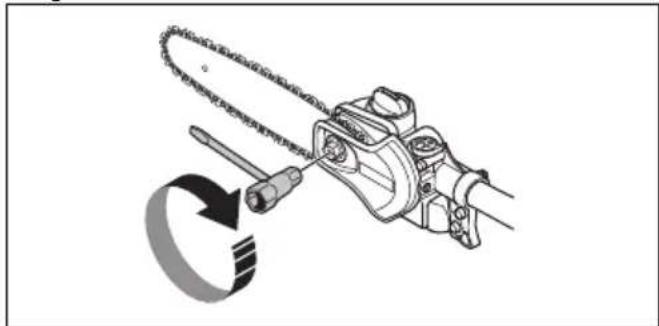

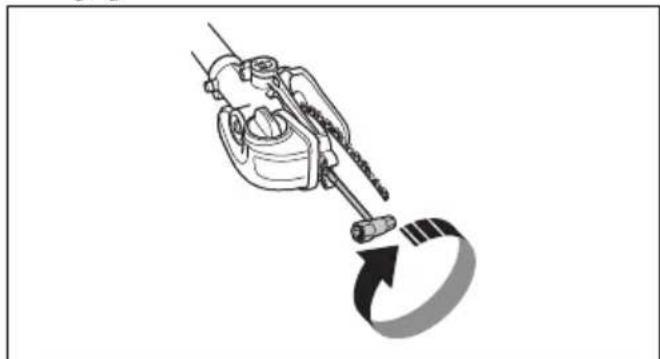

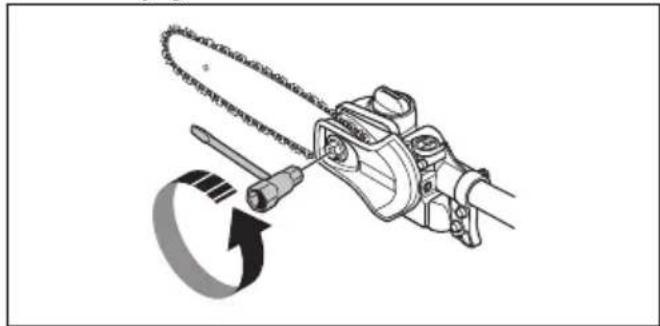

Comment tendre la chaîne de la 525PT5S ?

Desserrez l'écrou du guide-chaîne, tournez la vis de tendeur vers la droite jusqu'à ce que la chaîne ne pende plus sous le guide. Serrez les écrous tout en maintenant le guide levé. La chaîne doit pouvoir tourner librement à la main.

Quelle huile utiliser pour la lubrification de la chaîne ?

Utilisez de l'huile de chaîne Husqvarna ou une huile adhésive adaptée à la température. Pour un climat froid, choisissez une huile plus fluide. Ne jamais utiliser d'huile usagée.

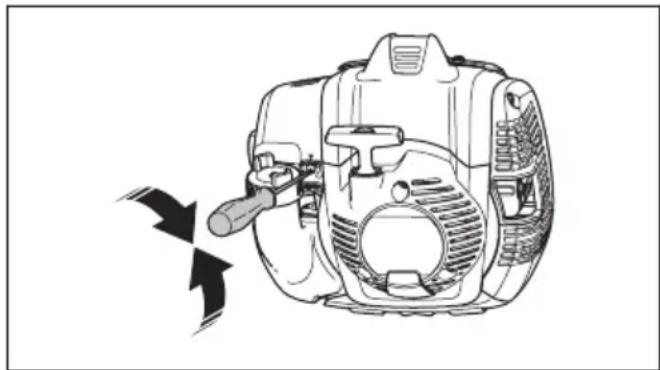

Comment régler le régime de ralenti ?

Le moteur doit être chaud et le filtre à air propre. Tournez la vis 'T' dans le sens horaire jusqu'à ce que la chaîne commence à tourner, puis antihoraire jusqu'à l'arrêt. Le ralenti correct est inférieur à la vitesse de rotation de la chaîne.

Quelle est la distance de sécurité à respecter ?

Maintenez une distance d'au moins 15 mètres entre la machine et toute personne ou animal. Pour les lignes électriques, gardez au moins 10 mètres de distance.

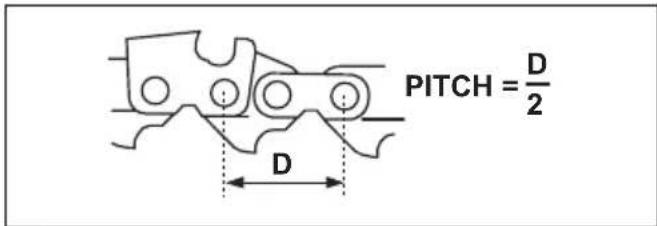

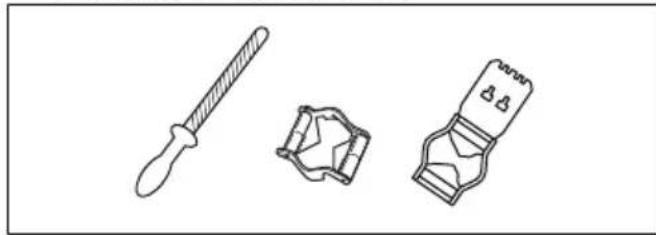

Comment affûter la chaîne de la 525PT5S ?

Utilisez une lime ronde (5/32 po) et une jauge de profondeur Husqvarna. Limez chaque dent de coupe de l'intérieur vers l'extérieur en respectant l'angle de 30°. Après 3 affûtages, abaissez la jauge de profondeur.

Quels accessoires de coupe sont recommandés ?

Utilisez uniquement le guide-chaîne de type A318 (25 ou 31 cm) et la chaîne Husqvarna H00 (1/4", 0,050"). Voir le tableau des accessoires dans la notice.

Comment entreposer la scie à perche pour une longue période ?

Videz les réservoirs de carburant et d'huile. Nettoyez la chaîne et le guide. Fixez la protection de transport. Retirez le capuchon de bougie. Rangez dans un endroit sec et à l'abri du gel.

Que faire si le moteur ne démarre pas ?

Vérifiez l'interrupteur d'arrêt, le carburant (type et quantité), la bougie (propreté et écartement). Si le moteur est noyé, retirez la bougie, tirez 6 à 8 fois sur le démarreur, puis remontez la bougie.

MODE D'EMPLOI 525PT5S HUSQVARNA

FR Manuel d'utilisation 56-83

Sécurité 59 Transport, entreposage et mise au rebut. 80

Montage 65 Caracteristiques techniques. 80

Utilisation 67 Accessoires 81

Entretien. 71 Declaratio de conformite CE. 83

Introduction

Utilisation prévue

Le produit est destiné à la taille des branches et des rameaux.

Utilisez uniquement le produit avec des accessoires approuviés par le fabricant. Reportez-vous à la section Accessoires à la page 81.

Remarque: La législation nationale peut imposer des limites à l'utilisation du produit.

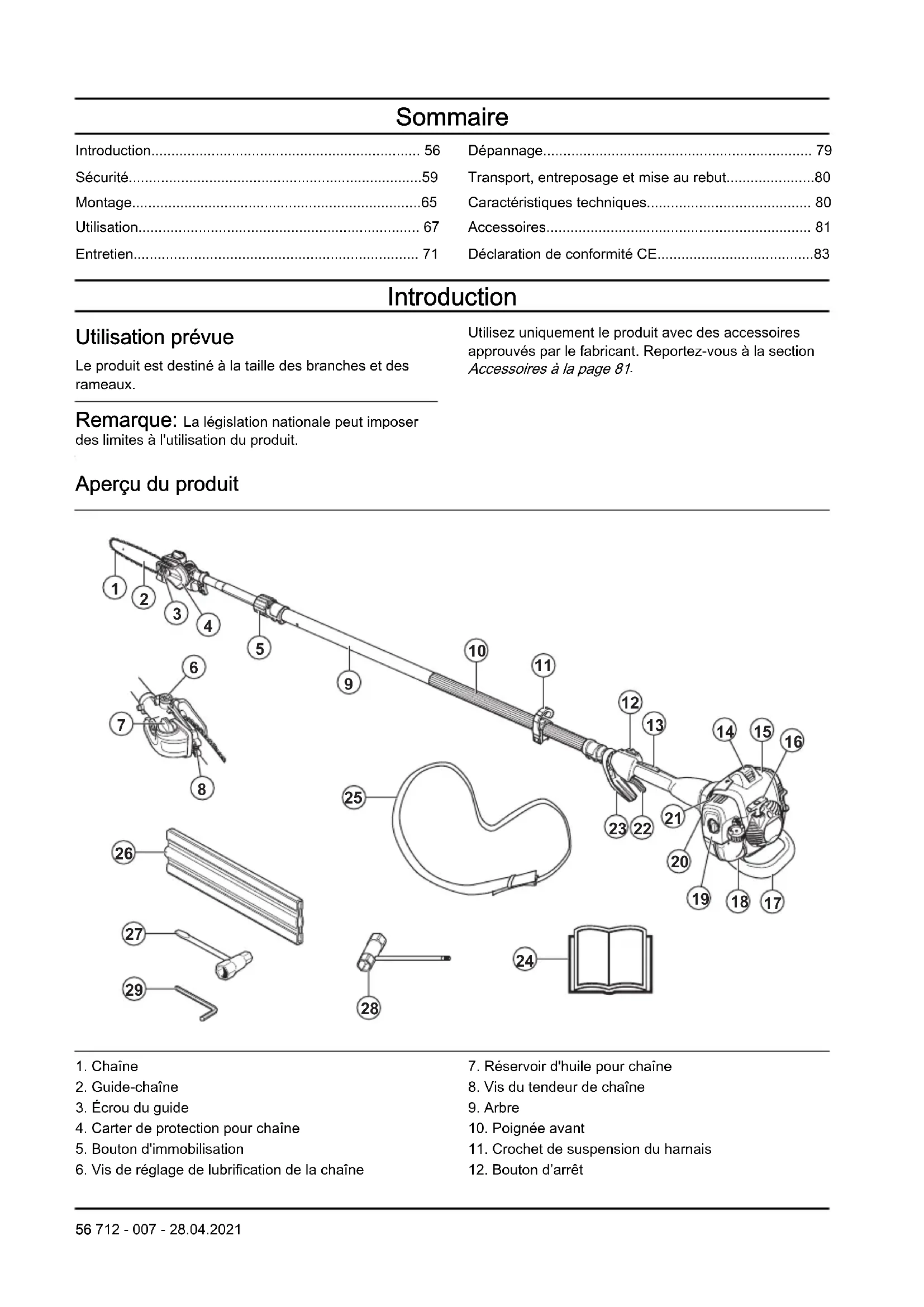

Aperçu du produit

1. Chaine
2. Guide-chaine
3. Écrou du guide
4. Carter de protection pour chaine
5. Bouton d'immobilisation

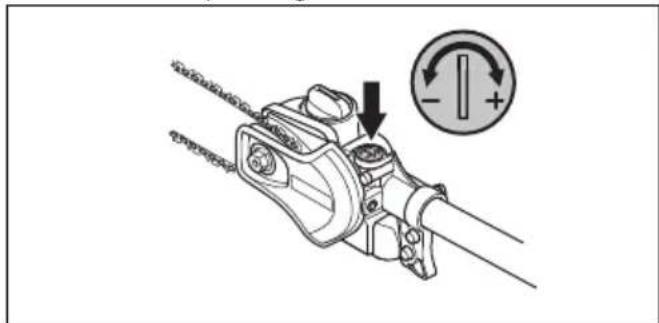

6. Vis de réglage de lubricification de la chaîne

7. Réservoir d'huile pour chaîne

8. Vis du tendeur de chaine
9. Arbre
10. Poignée avant
11. Crochet de suspension du harnais

12. Bouton d'arrêt

13. Blocage de la gachette d'accelération

14. Chapeau de bougie et bougie
15. Capot de cylindre
16. Poignée du démarreur
17. Protection antichocs
18. Reservoir de carburant
19. Couvercle de filtré à air
20. Pompe à carburant
21. Starter
22. Gachette d'accelération
23. Accélération/Protège-main
24. Manuel de l'opérateur
25. Harnais
26. Protection de transport, guide-chaine
27. Clé mixte, tendeur de chaîne
28. Clé mixte
29. Clé hexagonale

Symboles concernant le produit

AVERTISSEMENT! Ce produit est dangereux. L'utilisateur ou les personnes situées à proximé peuvent subir des blessures graves ou mortelles si le produit n'est pas utilisé correctement et avec précaution. Pour éviter de blesser l'utilisateur ou d'autres personnes, lisez et respectez toutes les consignes de sécurité du manuel d'utilisation.

Veuillez dire attentivement le manuel d'utilisation et assurez-vous de bien comprendre les instructions avant utilisation.

Utilisez un casque de protection dans les endroits ou des objets peuvent tomber sur vous. Utilisez des protège-oreilles homologues. Utilisez des protections pour les yeux homologues.

Utilisez des gants de protection homologues.

Utilisez des bottes antidérapantes robustes.

Carburant.

Huile de chaine.

Réglage du début d'huile.

Sens de rotation de la chaine.

Pompe à carburant.

Starter.

Le produit est conforme aux directives CE en vigueur.

yyyywwxxxxx

La plaque signalétique indique le numero de série. aaaa est l'année de production, ww est la semaine de production et xxx est le numero séquentiel.

Ce produit ne comporte pas d'iso1ation electrique. Si le produit entre en contact avec ou est utilisé à proximite de lignes conductrices de tension, ceci peut entrainer des blessures graves, voire mortelles. L'électricité peut etre transmise d'un point à un autre par un arc de tension. Plus la tension est elevee et plus la longueur de transmission de la tension est elevee. L'électricité peut etalement etre transmise par des branches et d'autres objets, particulierement sils sont mouillés. Toujours conserver une distance d'au moins 10 metres entre la machine et la ligne conductrice d'électricité et/ou les objets en contact avec cette ligne. Si vous ne pouvez pas respecter cette distance de sécurité, contactez always la compagnie electrique afin de s'assurer que la tension a ete coupée avant de commencer les travaux.

L'utilisateur du produit doit s'assurer qu'aucune personne ou animal ne s'approche à moins de 15 mètres pendant le travail.

Remarque: Les autres symboles/autocollants présents sur le produit concernant des exigences de certification spécifique à d'autres zones commerciales.

Émissions Euro V

AVERTISSEMENT: toute alteration du moteur a pour effet d'annuler l'homologation de type UE de ce produit.

EPA III

La période de conformité aux normes en matière d'émissions mentionnée sur l'étiquette relative aux émissions se rapporte au nombre d'heures de fonctionnement du moteur répondant aux exigences fédérales. N'importe quel atelier de réparation de moteurs hors route ou réparateur peut effectuer l'entretien, le remplacement et la réparation des dispositifs et du système de contrôle des émissions.

ABRÉVIATIONS SUR LES ÉTIQUETTES DE CONTRÔLE DES ÉMISSIONS
Généralités
CAL Californie EVAP Évaporation REGS Réglementations
AFF Cylindrée EXH/EVP Échépanement et évapo-ration				SORE Petits moteurs tout-ter-rain
ECS Système de contrôle des émissions	HRS Heures	US EPA United StatesEnviron-		mental Protection Agen-cy
Systèmes de contrôle des émissions d'échépanement
ECM Module de commande du moteur (AutoTune)		OC Catalyseur d'oxydation
EM Modification du moteur TWC Catalyseur à trois voies
Systèmes de contrôle des émissions par évaporation
ABRÉVIATIONS SUR LES ÉTIQUETTES DE CONTRÔLDE DES ÉMISSIONS
Généralités
C Coextrude (multicou-ches)		P PE ou HDPE traité
N Nylon S étanche

Responsabilité

Conformément à la loi sur la responsabilité du fait des produits, nous déclinons toute responsabilité pour tout dommage causé par notre produit si :

• le produit n'est pas correctement réparé ;

• le produit est réparé avec des pieces qui ne proviennent pas du fabricant ou qui ne sont pas homologuees par le fabricant ;

• le produit est équipé d'un accessoire qui ne provient pas du fabricant ou qui n'est pas homologué par le fabricant;

• le produit n'est pas réparé par un centre d'entretien agréé ou par une autorité homologuee.

Sécurité

Définitions de sécurité

Des averissements, des recommendations et des remarques sont utilisés pour souligner des parties spécialement importantes du manuel.

AVERTISSEMENT: Symbole utilisé en cas de risque de blessures ou de mort pour l'opérateur ou les personnes à proximé si les instructions du manuel ne sont pas respectées.

REMARQUE: Symbole utilisé en cas de risque de dommages pour le produit, d'autres matériaux ou les environns si les instructions du manuel ne sont pas respectées.

Remarque: Symbole utilisé pour donner des informations supplémentaires pour une situation donnée.

Instructions générales de sécurité

AVERTISSEMENT: Lisez les instructions qui suivent avant d'utiliser le produit.

• Ce produit génére un champ electromagnetique durant son fonctionnement. Ce champ peut dans certaines circonstances perturber le fonctionnement d'implants médicaux actifs ou passifs. Pour réduire le risque de blessures graves ou mortelles, les personnes portant des implants Médicaux doivent consulter leur médecin et le fabricant de leur implant avant d'utiliser ce produit.

• Ce produit est un outil dangereux si vous ne faites pas attention ou si vous l'utilise de manière incorrecte. Ce produit peut cause des blessures graves, voire mortelles, à l'opérateur ou à d'autres personnes.

• Il importe donc de dire attentivement et de bien assimilier le contenu de ce manuel d'utilisation. Si, après avoir lu le manuel d'utilisation, vous n'êtes toujours pas sur de la procédure à suivre ou d'une situation particulière, demandez conseil à un agent d'entretien avant de poursuivre.
• Ne modifiez jamais le produit sans l'autorisation du fabricant. N'utilise pas un produit qui semble avoir eté modifié par un tiers et utilisez uniquement des accessoires recommends pour ce produit. Des modifications non autorisées et l'emploi d'accessoires non homologues peuvent provoquer des accidents graves, voire mortels, à l'utilisateur ou d'autres personnes.
• Effectuez un contrôle du produit avant toute utilisation. Reportez-vous à Dispositifs de sécurité sur le produit à la page 62 et Pour contrôler avant la mise en marche à la page 67. N'utilise pas de produit défectueux. Appliquez les instructions de maintenance et d'entretien ainsi que les contrôles de sécurité indiqués dans ce manuel.

Consignes de sécurité pour l'assemblage

AVERTISSEMENT: Lisez, comprenez et respectez ces instructions attentivement avant d'utiliser le produit.

• Un carter d'embrayage complet avec tube de transmission doit être monté avant de démarrer la machine, sinon l'embrayage risque de lâcher et de provoquer des blessures.

• Les seuls accessoires compatibles avec ce produit sont les équipements de coupe que nous recommendons. Reportez-vous à la section Accessoires à la page 81.

• Utilisez des gants de protection homologués.
  Assurez-vous d'assembler correctement le capot de protection et l'arbre avant de démarrer le moteur.
• Pour faire fonctionner le produit en toute sécurité et éviter toute blessure à l'opérateur ou à autres personnes, le produit doit toujours être correctement fixé au harnais.

Consignes de sécurité pour le fonctionnement

AVERTISSEMENT: Lisez les instructions qui suivant avant d'effectuer l'entretien du produit.

• Utilisez un équipement de protection individuel; reportez-vous à la section Equipement de protection individuel à la page 61.
• Ce produit ne compte pas d'isolement électricque. Si le produit entre en contact avec ou est utilisé à proximité de lignes conductrices de tension, ceci peut entraîner des blessures personnelles graves, voir mortelles. L'électricité peut être transmise d'un point à un autre par un arc de tension. Plus la tension est élevée et plus la longueur de transmission de la tension est élevée. L'électricité peut également être transmise par des branches et d'autres objets, particulièrement s'il sont mouillés. Toujours conserver une distance d'au moins 10 m entre le produit et la ligne conductrice d'électricité et/ou les objets en contact avec cette ligne. S'il est nécessaire que le travail soit effectué avec des distances de sécurité plus courtes, toujours contacter la Compagnie électricque afin de s'assurer que la tension a bien été coupée avant de commencer les travaux.
• Une exposition excessive aux vibrations peut entrainer des troubles circulatoires ou nerveux chez les personnes sujettes à des troubles cardiovasculaires. Consultez un médecin en cas de symptômes liés à une exposition excessive aux vibrations. De tels symptômes peuvent être : engourdissement, perte de sensibilité, chatouillements, picotements, douleur, faiblesse musculaire, décoloration ou modification epidermique. Ces symptômes affectent généralement les doits, les mains ou les poignets. Les risques peuvent augmenter à basses températures.

• L'intérieur du silencieux contient des produits chimiques pouvant être cancérigènes. Évitez tout contact avec ces éléments si le silencieux est endommagé. Une inhalation prolongée des gaz d'échéppement du moteur, du brouillard d'huile de chaîne et des copeaux peut constituer un danger pour la santé.

• N'utilisez jamais la machine à l'intérieur ou dans des espaces sans ventilation appropriée. Les gaz d'échévement contiennent de l'oxyde de carbone, un gaz inodore, toxique et très dangereux.

• n'utilisez jamais un produit dont le silencieux est absent ou défectieux. Un silencieux en mauvais état peut augmenter le niveau sonore et le risque d'incendie. Gardez des dispositifs extincteurs à proximé. Si vous nevez disposer d'une grille antiflamme dans votre région, n'utilisez pas ce produit sans une grille antiflamme ou avec une grille antiflamme cassée.
• Si la chaîne ne s'arrête pas au ralenti, réglez le régime de ralenti. Reportez-vous à la section Pour régler le régime de ralenti à la page 72. N'utilise pas le produit tant qu'il n'est pas réglé ou réparé correctement.
• Ce produit dispose d'une longue portée. Veillez à ce qu'aucune personne ni:aucun animal ne se trouve à moins de 15m lorsque le produit est en marche. Regardez toujours derrière vous avant de vous returner avec le produit. Arretez le produit immédiatement si une personne ou un animal pénétre dans la zone de sécurité de 15m . Si plusieurs opérateurs travaillent dans la même zone, respectez une distance de sécurité d'au moins 15m .
• Respectez les consignes de sécurité en vigueur pour les travaux à proximate de lignes électriques aériennes. La chute de branches peut également provoquer un court-circuit.
• Ne vous tenez jamais directement sous une branche en cours d'élagage. Ceci pourrait entraîner des blessures personnelles graves, voire mortelles.
• Attention aux éclats de bois pouvant être projetés durant le sciage. Ne sciez pas trop après du sol, où des cailloux et d'autres objets peuvent être projetés.
• N'utilisez pas le produit par mauvais temps : brouillard écais, pluie diluvienne, vent violent ou grand froid. Utiliser le produit par mauvais temps peut vous fatiguer et ajouter des risques, comme un sol glissant et un sens de chute imprévisible.
• N'utilise pas le produit si vous estes fatigué, malade, ave bu de l'alcool, pris des drogues ou des medicaments, car ces facteurs alerent votre vue, votre jugement ou la maitrise de leur corps.
  Assurez-vous que vous pouvez vous déplacer en toute sécurité et que vous avez une position stable. Examinez la zone autour de vous et repérez les évventuels obstacles (souches, pierres, branchages, fondrières...). Faites attention lorsque vous travailliez sur un terrain en pente.
• Ne retirez pas la matière coupée ou laissez d'autres personnes le faire lorsque le moteur est en marche ou l'équipement de coupe tourne, pour éviter les blessures graves.
• Ne vous éloignez pas trop. Conservez toujours une position stable et un bon équilibre.

Tenez toujours le produit à deux mains. Tenez l'appareil du côté droit du corps.

• Éloignez vos mains et vos pieds de la chaine jusqu'à son arrêt complet, une fois le produit estent.
• Ne jamais travailler debout sur une échelle, un tabouret, ou dans toute autre position élevée n'offrant pas une sécurité maximale.
• Ne posez pas le produit au sol lorsque le moteur est en marche, sauf si vous pouvez le surveiller.
• Soyez attentif aux signaux d'alerte ou aux appels lorsque vous portez des protège-oreilles. Enlevez toujours vos protège-oreilles dés que le moteur s'arrête.
• Arrétez le moteur avant de passer à une nouvelle zone de travail. Fixez toujours la protection de transport avant de déplacer l'équipement.
• Ne laissez jamais des enfants utiliser le produit ou s'en approcher. Retirez le capuchon de la bougie d'allumage lorsque vous n'étés pas en mesure de surveiller le produit de pres.

Équipement de protection individuel

AVERTISSEMENT: Lisez les instructions qui suivent avant d'utiliser le produit.

• Portez toujours un équipement de protection individuel homologué lorsque vous utilisez le produit. L'équipement de protection individuel ne protège pas complètement des blessures, mais il diminue la gravité des blessures en cas d'accident. Faites appel à votre revendeur pour vous aider à selectionner l'équipement ajustat.
• Portez un casque de protection lorsqu'il y a un risque de chute d'objets.

• Portez des protège-oreilles homologues ayant un effet attenuateur suffisant. Une exposition prolongée

au bruit risque de causeur des lesions auditives permanentes.

• Utilisez des protections pour les yeux homologuees. L'usage d'une visiere doit toujours s'accompagner du port de lunettes de protection homologuees. Les lunettes de protection doivent etre conformes aux normes ANSI Z87.1 (Etats-Unis) ou EN 166 (pays de I'UE).

• Portez des gants de protection en cas de besoin, par exemple lorsque vous fixez, examinez ou nettoyez l'équipement de coupe.

• Portez des bottes antidérapantes et stables.

• Portez des vêtements fabriqués dans un matériel résistant. Portez toujours des pantalons longs, épais et des manches longues. Ne portez pas de vêtements amples qui risqueraient de se prendre dans les brindilles et les branches. Ne portez pas de bijoux, de shorts, de sandales et ne marchez pas pieds nus. Attachez vos cheveux de façon sécurisée au-dessus de vos épules.

• Gardez toujours une trousse de premiers soins à portée de main.

Dispositifs de sécurité sur le produit

AVERTISSEMENT: Lisez les instructions qui suivent avant d'utiliser le produit.

• N'utilise pas un produit avec des dispositifs de sécurité défectueux.
• Contrôlez les dispositifs de sécurité régulierement.
  Reportez-vous à la section Dispositifs de sécurité sur le produit à la page 62.
• Si les dispositifs de sécurité sont défectueux, parlez-en à votre atelier d'entretien Husqvarna.

Pour contrôler le blocage de la gachette d'accelération

Le blocage de la gachette d'accelération empêche toute activation accidentelle de la commande d'accelération.

1. Appuyez sur le blocage de la gachette d'accelération (A) et assurez-vous que la commande d'accelération est relachée (B). Lorsque vous relâchez la poignée, la commande d'accelération et le blocage de la gachette d'accelération reviennent en position initiale.

1. Relâchéz le blocage de la gâchette d'accelération et assurez-vous que la commande d'accelération est bloquée au régime de ralenti.

1. Appuyez sur le blocage de la gachette d'accelération et assurez-vous qu'il returne à sa position initiale lorsque vous le relâchez.

1. Assurez-vous que la commande d'accelération et son blocage se déplacent librement et que les ressorts de rappel fonctionnent correctement.

1. Démarrez le produit et faites-le fonctionner à plein régime. Reportez-vous à la section Pour démarrer le produit à la page 70.
2. Relâchéz la commande d'accélération et assurez-vous que l'accessoire de coupe s'arrête. Si l'accessoire de coupe tourne lorsque l'accéléateur est en position de ralenti, contrôle les réglages du carburateur. Reportez-vous à la section Entretien à la page 71.

Pour contrôler l'interrupteur d'arrêt

1. Démarrez le moteur.
2. Mettez l'interrupteur de marche/arrêt en position d'arrêt et vérifie que le moteur s'arrête.

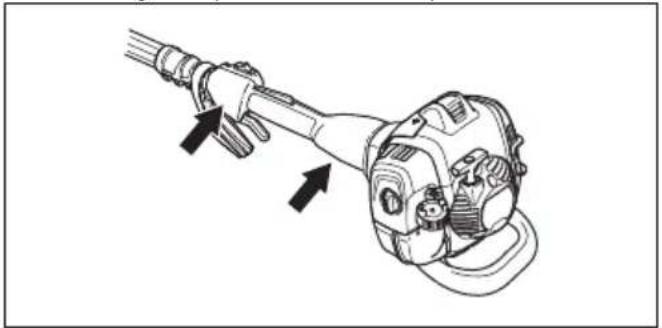

Pour contrôler le système anti-vibrations

Le système anti-vibrations réduit au minimum les vibrations dans les poignées, ce qui facilitite son utilisation. Le système anti-vibrations du produit réduit le transfert des vibrations entre l'unité du moteur et l'unité de l'arbre du produit.

1. Arretez le moteur.
2. Contrôlez visuèlement si une déformation ou un dommage tel qu'une fissure sont prênts.

1. Assurez-vous de fixer les éléments du système antivibrations correctement.

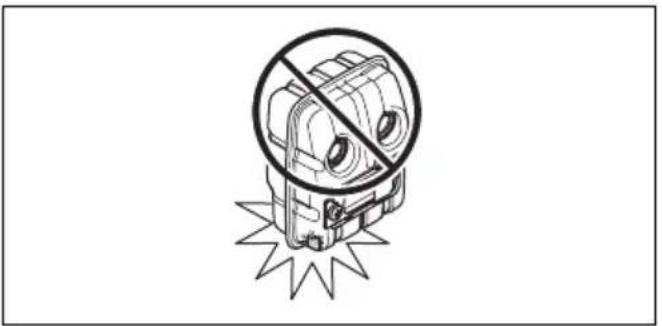

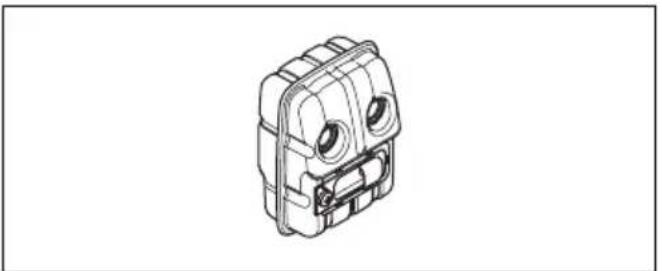

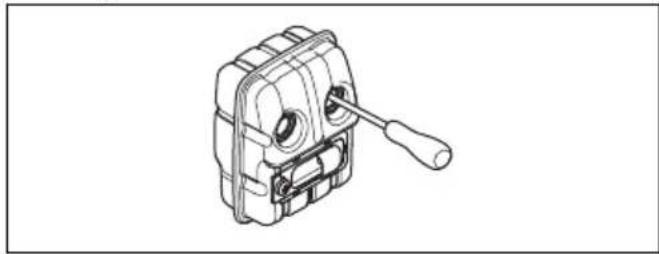

Pour contrôler le silencieux

Le silencieux est concu pour réduire au maximum le niveau sonore et rediriger les gaz d'échéppement loin de l'utilisateur. Dans les régions chaudes et séches, le risque d'incendie est élevé. Respectez les réglementations locales et les instructions d'entretien.

• RÉalissez un contrôle visuel pour détecter les dommages et les déformations.

Assurez-vous que le silencieux est correctement fixé à l'appareil.

• Contrôlez visuellement la grille antiflamme.

Reportez-vous à la section Entretien du silencieux à la page 72.

Sécurité carburant

• Ne mélangez pas le carburant à l'intérieur ou à proximé d'une source de chaleur.
• Ne démarrez pas le produit si du carburant ou de l'huile moteur a été renversé(e) sur le produit. Essuyez le carburant/l'huile et attendez que le produit sèche. Essuyez le carburant déversé sur le produit.
• Si vous avez renversé du carburant sur vos vêtements, changez de vêtements immédiatement.
• Évitez tout contact de la peau avec le carburant. Le carburant peut cause des blessures. Si vous peu entre en contact avec le carburant, lavez les parties qui ont été en contact avec de l'eau et du savon.
• Ne démarrez pas le moteur si vous avez renversé de l'huile ou du carburant sur le produit ou sur vous.
• Ne démarrez pas le produit s'il y a une fuite de moteur. Vérifiez régulièrement s'il y a des fuites de moteur.
• Faites attention avec le carburant. Le carburant est inflammable et ses vapeurs sont explosives. Il peut causer des blessures graves, voir mortelles.
• Ne respirez pas les vapeurs de carburant, elles peuvent cause des blessures. Assurez-vous que la ventilation est suffisante.
• Ne fumez pas à proximé du carburant ou du moteur.
• Ne mettez pas d'objets chauds à proximé du carburant ou du moteur.
  N'ajoutez pas de carburant lorsque le moteur est allumé.

Assurez-vous que le moteur est froid avant de faire le plein de carburant.
- Avant de faire le plein, ouvre le bouchon du réservoir de carburant lentement et relâchez la pression avec précaution.
Assurez-vous que la ventilation est suffisante lors du replissage et du mélange de carburant (essence et huile deux temps) ou lors de la vidange du réservoir de carburant.
- Le carburant et les vapeurs de carburant sont très inflammables et peuvent cause des blessures très graves en cas d'inhalation ou de contact avec la peau. Il convient donc d'observer la plus grande prudence lors de la manipulation du carburant et de veiller à disposer d'une aération suffisante.
- Serrez le bouton du réservoir de carburant avec précaution afin d'éviter tout risque d'incendie.
- Déplacez le produit à un minimum de 3 m (10 ft) de l'endroit où a été fait le plein de carburant avant de démarrer le produit.
- Ne remplissez pas trop le réservoir de carburant.
Assurez-vous qu'aucune fuite ne peut se produit lorsque vous déplacez le produit ou le bidon de carburant.
- Ne placez pas le produit ni le bidon de carburant dans un espace où il y a une flamme nue, des étincelles ou une veilleuse d'allumage. Assurez-vous qu'il n'y a pas de flamme nue dans le lieu de stockage.
- Utilisez uniquement des recipients homologues pour le transport et le stockage de carburant.
- Avant de remisser le produit pour une période prolongée, videz le réserveir de carburant. Respectez la législation locale sur les lieux d'élimination du carburant.
- Nettoyez le produit avant de le remisser pour une période prolongée.
- Retirez le chapeau de bougie avant de remisser le produit afin de vous assurer que le moteur ne démarre pas par inadvertance.

Consignes de sécurité pour l'entretien

AVERTISSEMENT: Lisez les instructions qui suivent avant d'effectuer l'entretien du produit.

• Effectuez uniquement les travaux de maintenance et d'entretien décrits dans ce manuel d'utilisation. Laissez le personnel d'entretien professionnel effectuer tous les autres travaux d'entretien et de réparation.

• Effectuez régulierement les contrôles de sécurité et appliquez les instructions de maintenance et d'entretien indiqués dans ce manuel. Une maintenance régulière augmente la durée de vie utile du produit et réduit le risque d'accident. Reportez-vous à la section Entretien à la page 71 pour connaître les instructions.

• Si les contrôles de sécurité décrits dans ce manuel d'utilisation ne sont pasapprovés après que vous avez effectué les travaux de maintenance,contactez votre atelier d'entretien. Nous garantissons la disponibilité d'un service de réparation et d'entretien professionnel pour votre produit.

Consignes de sécurité relatives à l'équipement de coupe

AVERTISSEMENT: Lisez les instructions qui suivent avant d'utiliser le produit.

• Utilisez uniquement les combinaisons guide-chaine/ chaine et les équipements d'affutage commandés. Reportez-vous à la section Accessoires à la page 81 pour connaître les instructions.
• Portez des gants de protection lorsque vous utilisez ou procédez à la maintenance de la châine. Une châine immobile peut également provoquer des blessures.
• Veillez à ce que les dents de coupe restent correctement affuées. Respectez les instructions et utilisez la jauge de profondeur recommandaee. Une chaine endommagée ou mal affutée augmente le risque d'accident.

• Veillez à travailler avec un réglage de jauge de profondeur correct. Respectez les instructions et utilisez le réglage de jauge de profondeur recommandé.

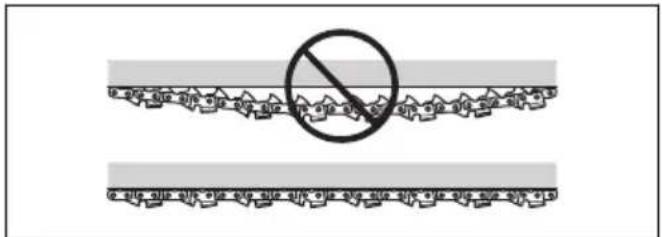

• Vérifiez que la chaine de sciage est bien tendue. Si la chaine n'est pas bien plaquée contre le guide-chaine, elle peut dérailler. Une mauvaise tension de la chaine augmente l'usure du guide-chaine, de la

chaîne et du pignon d'entrainment. Reportez-vous à la section Tension de la chaîne à la page 78.

• Entretenez régulierement l'équipment de coupe et voirlez à ce qu'il reste correctement lubrifié. Si la chaîne n'est pas correctement lubrifiée, le risque

d'usure du guide-chaine, de la chaine et du pignon d'entrainment augmente.

Montage

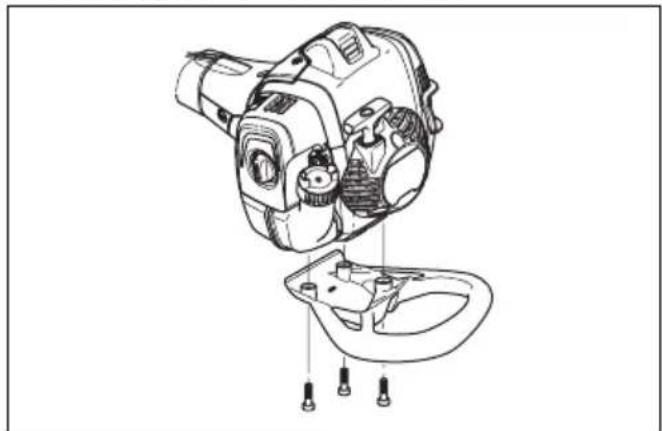

Pour assembler la protection antichocs

1. Montez la protection à l'aide de 3 vis.

1. Serrez les vis à 4 Nm (30 lb.pj).
2. Resserrez les vis lorsque le produit a ete utilisependant environ 20 heures.

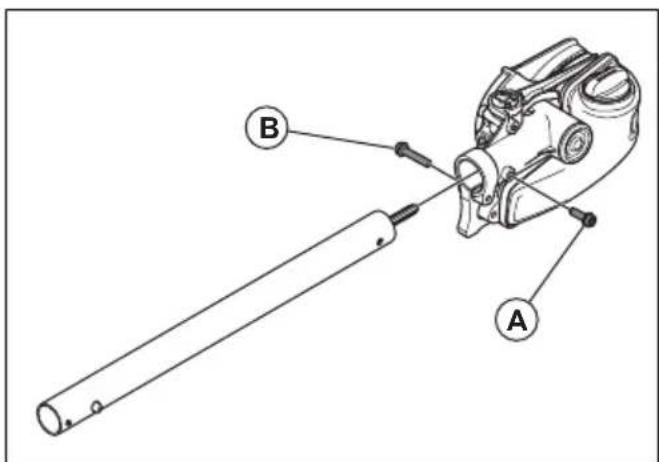

Montage de la tete de coupe

REMARQUE: Veillez à ce que l'arbre d'entrainment sur le tube de transmission se place correctement dans l'encoche de la tête de coupe.

1. Desserrez la vis sur la tete de coupe. (A)

2. Montez la tete de coupe sur l'arbre de sorte que la vis (A) soit alignée avec le trou de l'arbre, comme illustré.

3. Serrez à la main la vis (A). Assurez-vous que la vis (A) s'insere dans le trou de l'arbre.
4. Serrez la vis (A).
5. Serrez la vis (B).

Montage du guide-chaine et de la chaine

1. Dévissez l'écrou du guide-chaine et retirez le capot de protection.
2. Positionnez le guide-chaine sur I'écrou du guide chaine. et l'amener à sa position la plus reculée. Placez la chaine sur le pignon d'entrainment et dans la rainure du guide-chaine. Commencez par le dessus du guide-chaine.
3. Assurez-vous que la face tranchante des dents est vers l'avant sur le dessus du guide-chaine.

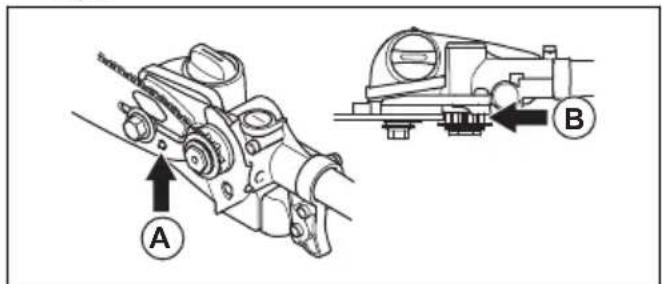

1. Montez le capot et localisez la goupille de réglage (A) de la chaine dans l'ouverture du guide-chaine. Assurez-vous que les mailons d'entrainment s'engageant dans le pignon d'entrainment (B) et que la chaine est correctement placée dans la rainure du guide-chaine (C). Serrez les écrous du guide à la main.

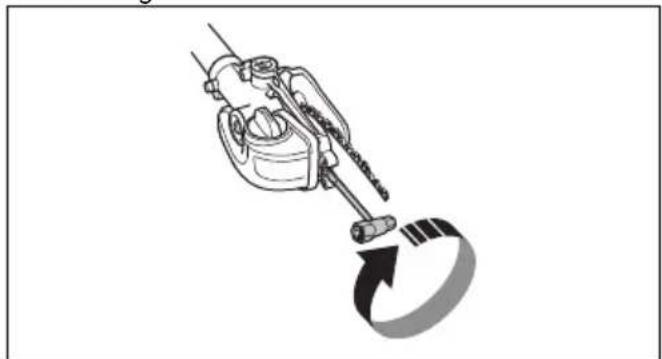

1. Tendre la chaine en tournant la vis du tendeur de chaine vers la droite à l'aide de la clé universelle. Tendre la chaine jusqu'à ce qu'elle ne pende plus sous le guide.

1. La chaîne est tendue correctement quand elle nePEND plus sous le guide et peut être avancée à la main sans difficulté. Serrez les écrous du guide à l'aide de la clé universelle tout en maintainant levé le pignon du guide.

1. La tension d'une chaine neuve doit etre vérifie fréquemment pendant son rodage. Vérifiez la tension de la chaine régulierement. Une tension correcte est synonyme de bonne capacité de coupe et de longue durée de vie.

Réglage de la longueur de l'arbre

1. Desserrer la manette.

1. Tirez sur l'arbre de façon à obtaining la longueur désirée.

2. Serrer la manette.

Pour régler le harnais

Utilisez toujours le harnais lorsque vous utilisez la machine. Le harnais assure un contrôle maximal lors de l'utilisation du produit. Le faisceau réduit le risque de fatigue au niveau des bras et du dos.

1. Enfilier le harnais.
2. Accrochez la machine au crochet de suspension du harnais.
3. Reglez la longueur du harnais de telle sorte que le crochet de suspension soit a peu pres à la hauteur de votre hanche droite.

Utilisation

Introduction

AVERTISSEMENT: Avant d'utiliser le produit, vous devez dire et comprendre le chapitre sur la sécurité.

Pour contrôle avant la mise en marche

1. Inspector la zone de travail. Retirer tout object susceptible d'être projeté.
2. Contrôlez la chaine. N'utilisez jamais d'équipement émousse, fissure ou endommagé.
3. Vérifiez que le produit est en parfait état d'utilisation.
4. Contrôler que tous les écrous et boulons sont correctement serrés.
5. Assurez-vous que la chaîne est suffisamment lubrifiée ; reportez-vous à la section Vérification de la lubrification de la chaîne à la page 79
6. Vérifiez que la chaîne s'arrête toujours au ralenti.
7. Utilisez le produit uniquement pour les travaux auxquels il est destiné.
8. Assurez-vous que la poignée et les systèmes de sécurité sont en bon état. N'utilise jamais une machine incomplète ou ayant été modifiée.

Carburant

Ce produit est équipé d'un moteur à deux temps.

REMARQUE: L'utilisation d'un type de carburant inadéquat peut endommager le moteur. Utilisez un mélange d'essence et d'huile deux temps.

Carburant premélange

• Utilisez Husqvarna un carburant alkylate premelange pour des performances optimales et une plus longue durée de vie du moteur. Ce carburant contient des produits chimiques moins dangereux par rapport au carburant normal, ce qui réduit la quantité de gaz d'échévement dangereux. Ce carburant générale une faible quantité de résidus, ce qui permet de garder les composants du moteur propres plus longtemps.

Pour mélanger le carburant

Essence

REMARQUE: N'utilisez pas d'essence avec un indice d'octane inférieur à 90 RON (87 AKI). Cela peut endommager le produit.

REMARQUE: N'utilisez pas d'essence avec une concentration d'ethanol (E10) supérieure à 10%. Cela peut endommager le produit.

REMARQUE: N'utilisez pas d'essence contenant du plomb. Cela peut endommager le produit.

Utilisez plusieurs ans plomb neuve avec un indice d'octane minimal de 90 RON (87 AKI) et une concentration d'ethanol (E10) inférieure à 10% .
- Utilisez de l'essence avec un numéro d'octane supérieur si vous utilisez frequentlyment le produit à une vitesse du moteur élevé en continu.
- Utilisez toujours un mélange d'essence sans plomb/ huié de bonne qualité.

Huile deux temps

• Pour un résultat et un fonctionnement optimaux, utilisez de l'huile deux temps Husqvarna.
• Si l'huile deux temps Husqvarna n'est pas disponible, utilisez une huile deux temps de haute qualite pour moteurs refroidis à l'air. Contactez vous atelier d'entretien pour selectionner l'huile appropriee.

REMARQUE: N'utilisez pas d'huile deux temps pour les moteurs hors-bord refroidis par eau (huile outboard). N'utilisez pas d'huile pour moteurs a quatre temps.

Pour mélanger l'essence et l'huile deux temps

Essence, en litres	Huile deux temps, en li-tres
	2 % (50:1)
5 0,10
10 0,20
15 0,30
20 0,40

REMARQUE: lorsque vous mélangez de faibles quantités de carburant, de petites erreurs peuvent influer considérablement sur le rapport de mélange. Mesurez

soigneusement la quantité d'huile et assurez-vous que vous obtenez le mélange correct.

1. Remplissez la moitié de la quantité d'essence dans un récipient propre et adapté pour l'essence.
2. Ajoutez la quantité totale d'huile.
3. Mélangez en secouant le mélange de carburant.
4. Ajoutez le reste de l'essence dans le recipient.
5. Mélangez avec précaution en secouant le recipient.

REMARQUE: Ne mélangez jamais plus d'un mois de carburant à chaque fois.

Pour replir le réservoir de carburant

1. Essuyez le pourtour du bouchon du réservoir de carburant.
2. Secouez le contueur et assurez-vous que le carburant est complètement mélangé. Utilisez un bidon de carburant compteant un dispositif d'arrêt de replissage automatique.
3. Remplissez le réservoir de carburant.
4. Serrez soigneusement le bouchon du réservoir de carburant.

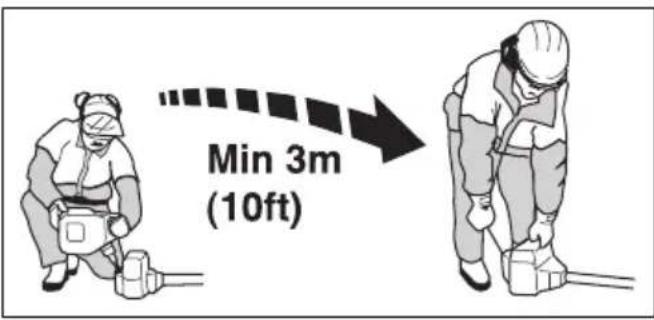

5. Positionnez le produit à au moins 3 m (10 pi) de la zone et de la source de replissage avant de leMETRE en marche.

REMARQUE: Des impuretés dans les réservoirs sont causes de mauvais fonctionnement. Nettoyez le réservoir de carburant et le réservoir d'huile de chaîne

regulierement et remplacez le filtre a carburant une fois par an ou plus.

Pour effectuer un rodage

• Au cours des 10 premières heures de fonctionnement, ne faites pas tournier le produit à plein régime sans charge sur des périodes prolongées.

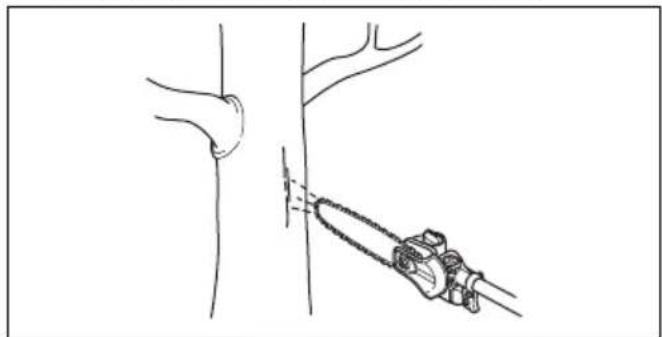

Pour utiliser l'huile de chaîne appropriée

AVERTISSEMENT: n'utilise pas de l'huile usagée, susceptible de provoquer des blessures graves et de nuire gravement à l'environnement. L'huile usagée peut aussi endommager la pompe à huile, le guidechaine et la chaine.

AVERTISSEMENT: la chaine peut ralentir si l'équipement de coupe n'est pas suffisamment lubrifié. Risque de blessures graves, voire mortelles, pour l'opérateur.

AVERTISSEMENT: ce produit doit normalement utiliser tout le carburant avant d'être à court d'huile de chaine. Pour que cette fonction de sécurité soit opérationnelle, utilisez l'huile de chaine appropriée. Adressez-vous à votre atelier d'entretien lorsque vous sélectionnez votre huile de chaine.

Remarque: ce produit est équipé d'un système de lubrification automatique de la chaine. Vous pouze également régler le débit d'huile. Reportez-vous à la section Réglage de la lubrification de la chaine à la page 79

• Utilisez l'huile de chaine Husqvarna pour optimiser la durée de vie de votre chaine et réduire les dégats environnementaux. Si l'huile de chaine Husqvarna n'est pas disponible, nous vous recommendons d'utiliser une huile de chaine ordinaire.
• Utilisez une huile de chaine qui adhérite bien à la chaine.
• Utilisez une huile de chaîne dont la viscosité est adaptée à la température de l'air.

REMARQUE: si l'huile est trop fluide, le réservoir d'huile se vide avant le réservoir de carburant. À des températures inférieures à 0 °C (32 °F), certaines huiles de chaîne s'épaississant trop, ce qui peut endommager les composants de la pompe à huile.

• Utilisez les équipements de coupe recommendés. Reportez-vous à la section Accessoires à la page 81.

Utilisation du produit

• Pour un meilleur équilibre, tenez le produit le plus pres possible du corps. Utilisez le harnais pour supporter le poids de la machine et faciliter sa manipulation.
  S'assurer que I'extrémité ne touche pas le sol.
• Ne jamais forcer, mais adopter un rythme de travail régulier, de sorte que toutes les branches puissant être coupées uniformément.
• Ramenez le moteur au régime de ralenti après chaque étape de travail. Laissez le moteur tourner à pleins gaz sans lui faire subir de charge peut endommager sérieusement le moteur.
• Travailliez toujours en faisant tourner le moteur à plein régime.
• À chaque fois que c'est possible, positionnez-vous de manière à pouvoir couper à angle droit par rapport à la branche.

• Ne travailliez pas avec l'arbre positionné en ligne droite devant vous ( comme une canne à pêche), car cela augmente le poids apparent de l'équipement de coupe.

• Coupe les grosses branches en morceaux pour les faire tomber plus facilement la où vous pouze.

• Ne coupez jamais le gonflement à la racine de la branche, car cela peut ralentir la guérison et augmenter le risque d'attaques fongiques!

• Utilisez la butée à la base de la tête de coupe pour un soutien supplémentaire durant la coupe. Cela permet d'éviter que l'équipement de coupe ne « saute » sur la branche.

• Effectuez une première coupe sur la partie inférieure de la branche avant de la couper en travers. Cela évite de déchirer l'écorce, ce qui pourrait entraîner une guérison lente et cause des dommages irréversibles à l'arbre. La coupe ne doit pas être plus profonde qu'1/3 de l'épaisseur de la branche pour éviter tout blocage. La chaîne doit continuer à fonctionner pendant que vous retirez l'équipement de coupe de la branche afin d'éviter tout blocage.

• Utilisez le harnais pour supporter le poids de la machine et faciliter sa manipulation.
  Assurez-vous que vous disposez d'un bon équilibre et que vous pouvez travailler sans être géné par des branches, des pierres et des arbres.

AVERTISSEMENT: N'actionnez jamais l'accéléateur si l'intégrality de l'équipment de coupe n'est pas dans votre champ de vision.

Préparation du produit pour le démarrage

1. Appuyez 10 fois sur la poire de la pompe à carburant.

Remarque: Il n'est pas nécessaire de replir entierement la poire.

1. Relevez le starter en position de démarriage.

AVERTISSEMENT: La scie commence à tourner des que vous démarrez le moteur avec le starter.

Pour démarrer le produit

AVERTISSEMENT: Lisez les instructions de sécurité fournies dans le chapitre sur la sécurité avant de demarrer le produit (reportez-vous à la section Sécurité à la page 59).

1. Utilisez des gants de protection.
2. Plaquez l'appareil contre le sol à l'aide de votre main gauche.

REMARQUE: N'utilisez pas vos pieds!

1. Tenez la poignée du cable du démarreur de votre main droite.

2. Tirez lentement sur le cable du démarreur avec votre main droite jusqu'à ce qu'une résistance se fasse sentir (les cliquets du démarreur s'enclenchent).

AVERTISSEMENT: N'enroulez pas le cable du démarreur autour de votre main.

1. Tirez fortement et rapidement sur le cable.

REMARQUE: Ne sortez pas complètement le cable du démarreur et ne lâchez pas la poignée du cable du démarreur lorsque le cable est complètement sorti. Cela peut endommager le produit.

1. Tirez sur le cable du démarre jusqu'à ce que le moteur démarre ou 5 fois maximum.
2. Réinitialisez le starter lorsque le moteur démarre ou après avoir tiré 5 fois sur le cable du démarreur.
3. Si nécessaire, tirez à plusieurs reprises sur le cable du démarreur jusqu'à ce que le moteur démarre.
4. Laissez fonctionner le moteur pendant 10 secondes.
5. Actionnez progressivement l'accélérateur.
6. Assurez-vous que le moteur tourne sans a-coup.

Remarque: Si le moteur s'arrête, recommencez la procEDURE.

A propos de la surface

AVERTISSEMENT: Ne place aucune partie de votre corps dans la zone grisée. Tout contact sur la zone grisée peut provoquer des brûlures de la peau. Cela peut également provoquer un choc électrique si le capuchon de la bougie d'allumage a été endommagé. N'utilise jamais un produit dont le capuchon de bougie est endommagé.

Pour arrêté le produit

1. Pour arrêté le moteur, déplacez l'interrupteur d'arrêt en position d'arrêt.

REMARQUE: Le bouton d'arrêt revient automatiquement à sa position initiale. Retirez toujours le capuchon de la bougie d'allumage lors du montage, contrôle et/ou entretien, afin d'éviter tout démarrage accidentel.

Entretien

Introduction

Nous donnons ici quelques conseils d'entretien à caractétre général. Pour plus d'informations, contacter l'atelier de réparation.

Remarque: L'utilisateur ne peut effectuer que les travaux de maintenance et d'entretien décrits dans ce manuel d'utilisation. Les mesures plus importantes doivent être effectuées dans un atelier d'entretien agréé.

Calendrier de maintenance

La liste ci-dessous indique les étapes d'entretien à effectuer sur le produit. La plupart des points abordés sont expliqués plus loin dans ce chapitre.

Entretien	Au quotidien	Toutes les se-maines	Une fois par mois
Nettoyez la surface externe. X
Assurez-vous que le blocage d'accélération et la gachette fonctionnent correctement.	X
Contrôlez l'interrupteur d'arrêt pour vérifier qu'il fonctionne correctement. X
Assurez-vous que la chaîne ne tourne pas lorsque le moteur tourne au ralenti. X

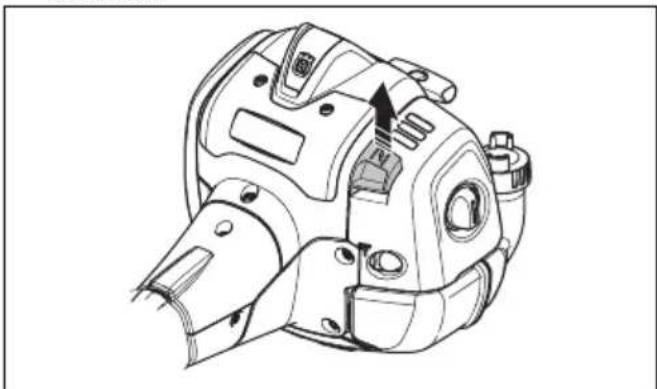

Nettoyez le filtré à air. Remplacez si nécessaire. X
Vérifiez que les rivets et les maillons de la chaîne sont dépourvus de fissures, que la chaîne n'est pas raide et que les rivets et les maillons ne sont pas anormalement usés.	X
Nettoyez la zone sous le capot de protection. X
Assurez-vous que les vis et les écrous sont serrrés. X
Vérifiez si le moteur, le réservoir de carburant et les conduites de carburant pré-sentent des fuites.	X

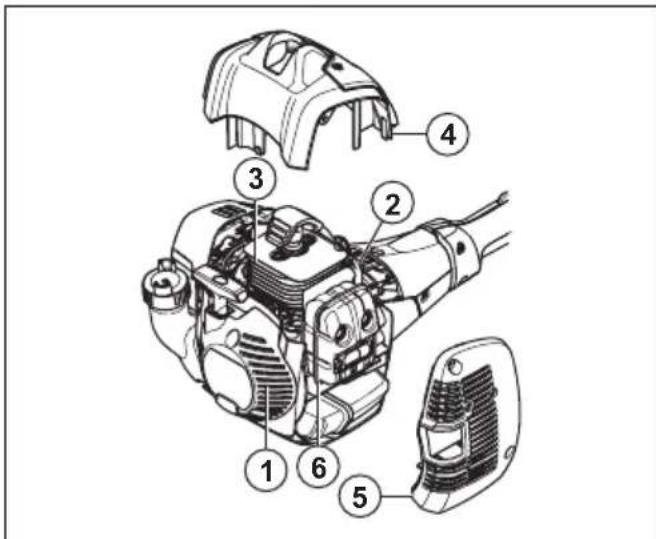

Nettoyez le système de refroidissement. X
Vérifiez si le démarreur et le cable de démarreur sont endommagés. X
Vérifiez si les éléments anti-vibrationsprésentent des dommages ou des fissures.		X
Nettoyez la bougie d'allumage extérieurement. Déposez la bougie et vérifie l'écart entre les electrodes. Ajustez l'écart à une distance correcte (reportez-vous à la section Caractéristiques techniques à la page 80) ou remplacez la bougie d'allumage. Assurez-vous que la bougie est dotée d'un antiparasite.		X
Nettoyez l'extérieur du carburateur et la zone autour de celui-ci. X

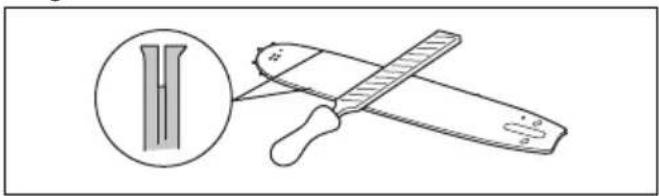

Limez les Bavures évientuelles sur les côtés du guide-châne. X

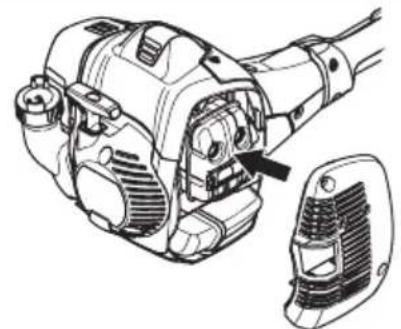

Nettoyez ou remplacez le pare-étincelles du silencieux. X
Nettoyer le réservoir de carburant. X
Vérifiez que le filtré à carburant n'est pas contaminé ou que le tuyau à carburant ne compte pas d'autres défauts. Remplacez si nécessaire.			X
Vérifiez tous les cables et toutes les connexions. X
Vérifiez l'état d'usure de l'embrayage, des ressorts d'embrayage et du tambour d'embrayage. Faites replacer si nécessaire dans un atelier d'entretien/agréé.			X
Vérifiez la bougie. Remplacez la bougie si nécessaire. X
Inspectez l'arbre diélectrique à la recherche de zones usées ou endommagées. N'utilise pas le produit si l'arbre diélectrique présente des zones usées ou endommagées. Réciferrez-vous à OSHA 1910.269 pour plus d'informations.	X

Pour régler le régime de ralenti

1. Assurez-vous que le filtré à air est propre et que le couvercle de filtré à air est fixé avant de régler le régime de ralenti.
2. Faites demarrer le produit. Reportez-vous à Pour demarrer le produit à la page 70
3. Réglez le régime de ralenti à l'aide de la vis de réglage T identifiée par le repère « T ». Tournez la vis de réglage de ralenti dans le sens des aiguilles d'une montre jusqu'à ce que la chaine commence à tourner.

1. Tournez la vis de réglage de ralenti dans le sens contraire des aiguilles d'une montre jusqu'à ce que la chaîne s'arrête.

Le régime de ralenti est correct lorsque le moteur fonctionne sans a-coups dans toutes les positions. Le régime de ralenti doit etre inférieur à la vitesse lorsquela chaîne de sciage commence à tourner.

AVERTISSEMENT: Si la chaine ne

s'arrête pas lorsque vous reglez le régime de ralenti, parlez-en à votre atelier d'entretien le plus proche. N'utilisez pas le

produit tant qu'il n'est pas regle ou réparé correctement.

Remarque: Reportez-vous à la section Caracteristiques techniques à la page 80 pour connaître le régime de ralenti recommandé.

Entretien du silencieux

Le silencieux attenue le niveau sonore et eloigne les gaz d'échévement de l'opérateur.

AVERTISSEMENT: les silencieux équipés de pots catalytiques deviennent très chauds lors du fonctionnement du produit et restent chauds pendant un certain temps après avoir arrêté le produit. Ceci est également vraie pour le régime au ralenti. Tout contact avec le produit peut provoquer des brûlures de la peau. Pensez au risque d'incendie.

1. Arretez le produit et laissez-le refroidir.

2. Déposez le capot du silencieux.

1. Retirez la vis qui maintain la grille antiflamme.

1. Nettoyez la grille antiflamme si elle est bloquée ou remplacez-la si elle est endommagée.

REMARQUE: Remplacez la grille antiflamme si elle est endommagée. N'utilise pas le produit si la grille antiflamme sur le silencieux est manquante ou defectueuse.

REMARQUE: Si la grille antiflamme est souvent bloquée, ceci peut être le signe que les performances de votre pot catalytique commencer à décliner. Faites contrôle le silencieux par votre atelier d'entretien. Une grille antiflamme bloquée provoque une surchauffe et la déterioration du cylindre et du piston.

Système de refroidissement

Le produit est équipé d'un système de refroidissement permettant de maintainir une température de travail aussi basse que possible.

Nettoyez les composants du système de refroidissement avec une Brosse une fois parSEAine ou plus fréquemment dans des conditions difficiles. Un système de refroidissement sale ou colmaté provoque la surchauffe du produit, ce qui entraîne une déterioration du piston et du cylindre.

Le système de refroidissement est composé des éléments suivants :

1. La prise d'air dans le lanceur.

2. Les ailettes de ventilation sur le volant.

3. Les ailettes de refroidissement sur le cylindre.
4. Capot de cylindre.
5. Capot de silencieux.
6. Plaque du silencieux.

Pour vérifier la bougie

REMARQUE: Utilisez toujours le type de bougie recommandé, reportez-vous à Caracteristiques techniques à la page 80. Un type de bougie inadéquat peut endommager le produit.

• Inspectez la bougie si le moteur manque de puissance, n'est pas facile à démarrer ou ne fonctionne pas correctement lorsqu'il tourne au régime de ralenti.
• Afin de réduire le risque de matériel aux indésirables prênts sur les électrodes de la bougie, procédez comme suit :

a) Assurez-vous que le régime de ralenti est correctement régle.
b) Assurez-vous que le mélange de carburant est correct.
c) Assurez-vous que le filtrte à air est propre.

• Si la bougie est encrassée, nettoyez-la et vérifie que l'écartement des electrodes est correct; reportez-vous à la section Caracteristiques techniques à la page 80.

• Remplacez la bougie si nécessaire.

Filtre à air

Éliminez la poussière et la saléte du filtré à air pour le maintenir propre afin d'éviter les problèmes suivants :

Dysfonctionnement du carburateur.
- Problèmes au démarrage du produit.
- Perte de puissance.
- Usure accrue des éléments du moteur.
- Trop grande consommation de carburant.

Pour nettoyer le filtré à air

REMARQUE: Remplacez systématiquement le filtré à air s'il est endommagé, très sale ou imbibé de carburant.

Éliminez la saleté et la poussière du filtré à air régulierement. Cela permet d'eviter un dysfonctionnement du carburateur, des problèmes de demarrage, une perte de puissance du moteur, l'usure des pieces du moteur et l'augmentation de la consommation de carburant.

Si vous utilisez un filtré à air pendant une longue période, il est impossible de le nettoyer complètement. Remplacez régulièrement le filtré à air par un filtré neuf. Reportez-vous à la section Calendrier de maintenance à la page 71.

1. Relevez le levier du starter pour fermer la soupape du starter.

1. Retirez le couvercle du filtré à air et les filtres à air.

1. Nettoyez les filtres à air avec de l'eau chaude savonneuse.

2. Remplacez les filtres à air s'il est impossible de les nettoyer complètement. Remplacez toujours un filtré à air endommagé.

3. Nettoyez la surface interieure du couvercle du filtre a air. Utilisez de l'air comprime ou une Brosse.
4. Vérifiez le joint en caoutchouc du filtré à air. Remplacez le filtré à air si le joint en caoutchouc est endommagé.
5. Assurez-vous que le filtré à air est sec avant de l'insteller.

Vérification du pignon d'entrainment de la chaine

1. Vérifiez régulierement le degré d'usure du pignon. Remplacez-le en cas d'usure excessive.

Pour inspector l'équipement de coupe

1. Assurez-vous que les rivets et les maillons ne sont pas fissurés et qu'aucun des rivets n'est desserré. Remplacez-les si nécessaire.

1. Vérifiez que la chaine peut être courbée facilement. Remplacez la chaine si elle est rigide.
2. Comparez la chaine a une chaine neue pour déterminer si les rivets et les maillons sont usés.
3. Remplacez la chaine lorsque la partie la plus longue de la dent de coupe est inférieure à 4 mm/0,16 po. Remplacez également la chaine en cas de fissures sur les dispositifs de coupe.

Pour contrôler le guide-chaine

1. Assurez-vous que la conduite d'huile n'est pas obstruée. Nettoyez-la si nécessaire.

1. Contrôlez l'absence de Bavures sur les bords du guide-chaine. Retirez les Bavures avec une lime.

1. Nettoyez la rainure du guide-chaine.

1. Examinez l'usure de la rainure du guide-chaine. Remplacez le guide-chaine si nécessaire.

1. Verifiez si le nez du guide-chaine est rugieux ou très use.

1. Vérifiez que le pignon du nez du guide-chaine tourne librement et que l'orifice de lubrification situé à cet endroit n'est pas obstrué. Nettoyez-le et lubrifiez-le si nécessaire.

1. Retournez le guide-chaine tous les jours pour prolonger sa durée de vie.

Pour affüter la chaine de sciage

Informations relatives au guide-chaine et à la chaine

AVERTISSEMENT: Portez des gants de protection lorsque vous utilisez ou procedez à la maintenance de la chaine. Une chaine immobile peut également provoquer des blessures.

Remplacez un guide-chaine ou une chaine use(e) ou endommagé(e) par la combinaison guide-chaine/chaîne recommandée par Husqvarna. Cela est nécessaire pour maintenir les fonctions de sécurité du produit. Reportez-vous à la section Accessoires à la page 81 pour une liste des combinaisons guide-chaine et chaine de rechange recommandées.

• Longueur de guide, po/cm. En général, vous trouvrez la longueur de guide sur l'extrémité arrêtedu guide-chaine.

• Nombre de dents par pignon (T).

• Pas de chaîne, pouces. La distance entre les mailons entraineurs de la chaîne doit correspondre

à la distance entre les dents sur le pignon de nez du guide-chaine et le pignon d'entrainment.

• Nombre de maillons entraineurs (pce). Le nombre de maillons entraineurs est déterminé par le type de guide-chaine.

Largeur de la rainure du guide-chaine, pouces/mm. La largeur de rainure du guide-chaine doit etre identique a la largeur des maillons entraineurs de la chaine.

• Trou de graissage de chaine et trou du tendeur de chaine. Le guide-chaine doit être aligné avec ce produit.

Jauge du mailon entraineur, mm/po.

Informations générales relatives à l'affutage des dispositifs de coupe

N'utilisez jamais une chaine dont les dents sont émoussées. Si la chaine est émoussée, vous nevez appliquer plus de pression pour pousser le guide-chaine dans le bois. Si la chaine est très émoussée, vous ne produit pas de copeaux de bois, mais de la sciure.

Une chaîne affutée avance dans le bois et cree des copeaux de bois long et écais.

La dent de coupe (A) et la jauge de profondeur (B) constituent l'element coupant de la chaine et sont appelées « dispositif de coupe ». La différence de hauteur entre ces deux éléments correspond à la profondeur de coupe (réglage de la jauge de profondeur).

Lorsque vous affuitez un dispositif de coupe, pensez aux éléments suivants :

L'angle d'affutage.

L'angle d'impact.

• La position de la lime.

Le diamètre de la lime ronde.

Il est difficile d'affuter correctement une chaine sans équipement adapté. Utilisez la jauge de profondeur Husqvarna. Ce guide vous permettra de maintainir des performances de coupe maximales.

Remarque: reportez-vous à la section Pour affuter les dispositifs de coupe à la page 77 pour plus d'informations sur l'affutage de la chaîne.

Pour affuter les dispositifs de coupe

1. Utilisez une lime ronde et une jauge de profondeur pour affuter les dents de coupe.

Remarque: reportez-vous à la section Accessoires à la page 81 pour plus d'informations sur laJAuge de profondeur recommandee par Husqvarna pour votre chaîne.

1. Appliquez la jauge de profondeur correctement sur la dent. Reportez-vous aux instructions fournies avec la jauge de profondeur.
2. Déplacez la jauge de la face interne de la dent de coupe à la face externe. Réduisez la pression lorsque vous utilise la méthode tirée.

1. Retirez le matériel d'un côté de toutes les dents de coupe.

2. Retournez le produit et retirez le matériel du côte opposé.

3. Assurez-vous que toutes les dents de coupe sont de la même longueur.

Informations générales sur le réglage de la jauge de profondeur

Le réglage de laJAuge de profondeur (C) diminue lors de I'affutage de la dent de coupe (A). Afin de preserver des performances de coupe optimes, vous devez-retirer le matériel d'affutage de la jauge de profondeur (B) pour selectionner le réglage de la jauge de profondeur recommendé. Reportez-vous à la section Caracteristiques techniques à la page 80 pour les instructions relatives à la méthode de réglage correct de la jauge de profondeur pour votre chaine.

Pour régler la jauge de profondeur

Avant d'ajuster le réglage de la jauge de profondeur ou d'affuter les dispositifs de coupe, reportez-vous à la section Pour affuter les dispositifs de coupe à la page 77 pour obtenir des instructions. Nous recommendons de régler la jauge de profondeur tous les trois affutages des dents de coupe.

Nous vous recommendons d'utiliser notre gabarit d'affutage pour Broker l'épaisseur souhaitée et le bon angle pour la jauge de profondeur.

1. Pour le réglage de la jauge de profondeur, utilisez une lime plate et un gabarit d'affutage. Utilisez uniquement le gabarit d'affutage Husqvarna pour obtenir l'épaisseur souhaitée et le bon angle pour la jauge de profondeur.
2. Placez le gabarit d'affutage sur la chaine.

Remarque: Consultez l'emballage du gabarit d'affutage pour plus d'informations sur son utilisation.

1. Utilisez une lime plate pour retarder la partie de la jauge de profondeur qui dépasse du gabarit d'affutage.

Tension de la chaine

AVERTISSEMENT: Une chaine dont la tension est inappropriée peut dérailler du guide-chaine et provoquer des blessures graves, voire mortelles.

Une chaîne s'allge lorsque vous l'utilise. Réglez la chaîne régulièrement.

1. Desserrez l'écrou du guide-chaine fixant le carter d'embrayage/frein de chaine. Utilisez une clé.

1. Resserrez les écrous du guide-chaine à fond manuellement.

2. Soulevez l'avant du guide-chaine et tournez la vis de réglage de la tension de chaine. Utilisez une clé.

1. Serrez la chaine jusqu'à ce qu'elle soit bien plaquée contre le guide-chaine, mais qu'elle puisse quand même se déplacer facilement.

2. Serrez les écrous du guide-chaine à l'aide de la clé et soulevez en même temps l'extrémité avant du guide-chaine.

1. Assurez-vous que la chaine peut tourner manuelles sans probleme et nePEND pas du guide-chaine.

Remplissage du réservoir d'huile de chaîne

1. Ouvrez le bouchon du réservoir d'huile sur la partie supérieure du guide-chaine.

1. Remplissez avec de l'huile de chaine Husqvarna.
2. Serrez à nouveau le bouchon.

Vérification de la lubrification de la chaîne

1. Vérifier la lubrification à chaque plein d'essence. Diriger le nez du guide sur un objet fixe clair à une distance de 20 cm (8 pouces). ÀpRES 1 minute de fonctionnement à un régime de 75 %, vous devriez observer un film d'huile en forme de ruban.

1. Si la lubrification de la chaîne ne fait pas correctement son effet, contrôlez le guide-châine. Reportez-vous à la section Pour contrôle le guide-châine à la page 75 pour connaître les instructions. Adressez-vous à votre atelier d'entretien si les mesures d'entretien ne suffisent pas.

Réglage de la lubrification de la chaine

AVERTISSEMENT: arrêtez le moteur avant d'effectuer tout réglage de la pompe à huile.

Tournez la vis de réglage de la pompe à huile. Utilisez un tournevis ou une clé mixte.
- Tournez la vis de réglage dans le sens des aiguilles d'une montre pour augmenter le débit d'huile.

• Tournez la vis de réglage dans le sens contraire des aiguilles d'une montre pour réduire le débit d'huile.

Dépannage

Le moteur ne démarre pas

Contrôle Cause possible Procedure
Interrupteur d'arrêt. L'interrupteur d'arrêt est en position d'arrêt.	Faites réalisier le remplacement de l'interrupteur d'arrêt par un agent d'entretien/agréé.
Réservoir d'essence. Mauvais type de carburant. Vidangez le réservoir de carburant et replisssez-le avec le carburant qui convient.	Assurez-vous que la bougie est se-che et propre.
Bougie et cylindre. La bougie d'allumage est sale ou humide.	Nettoyez la bougie. Vérifiez que l'écartement des électrodes de la bougie est incorrect.
	Nettoyez la bougie. Vérifiez que l'écartement des électrodes est correct; reportez-vous à la section Caractéristiques techniques à la page 80. Assurez-vous que la bougie est dotée d'un surpresseur.
La bougie d'allumage est desserrée.	Serrez la bougie d'allumage.
Le moteur est noyé en raison de dé-marrages répétés à plainégime après l'allumage.	Retirez et nettoyez la bougie. Placez le produit sur le côte en positionnant le trou de bougie loin de vous. Tirez la poignée du cable du démarreur entre 6 et 8 fois. Montez la bougie et démarrez le produit. Reportez-vous à la section Pour démarrer le produit à la page 70.

Le moteur démarre, puis s'arrête à nouveau

Contrôle Cause possible	Procedure
Réservoir de carbu- rant	Mauvais type de carburant. Videz le réservoir	de carburant et replis-sez-le avec le carburant qui convient.
Filtre à air Le filtré à air est bouché. Nettoyez le filtré à air.

Transport, entreprises et mise au rebut

Transport et stockage

• Pour le stocker et transporter le produit et le carburant, assurez-vous qu'il n'y a pas de fuite ou de vapeurs. Les étincelles ou les flammes nues produites par exemple par des appareils électriques ou chaudières peuvent provoquer un incendie.
• Utilisez uniquement des recipients homologues pour le transport et le stockage de carburant.
• Videz les réservoirs de carburant et d'huile de chaîne avant tout transport ou avant le remisage pour une période prolongée. Mettez le carburant et l'huile de chaîne au rebut dans une déchetterie appropriée.
• Utilisez la protection de transport du produit pour éviter les blessures et les dégats causés au produit. Une chaîne immobile peut également provoquer des blessures graves.
• Déposez le capuchon de la bougie.
  Fixez le produit pour le transporter.

Pour préparer votre produit pour un entreposage à long terme

1. Arrétez le produit et laissez-le refroidir avant de le démonter.
2. Demontez et nettoyez la chaine ainsi que la rainure du guide-chaine.

REMARQUE: si la chaine et le guide-chaine ne sont pas nettoyés, ils risquent devenir rigides ou de s'obstruer.

1. Fixez la protection de transport.
2. Nettoyez le produit. Reportez-vous à la section Entretien à la page 71 pour connaître les instructions.
3. Effectuez un entretien complet du produit.

\section*{Caracteristiques techniques}

\section*{Caracteristiques techniques}

	525PT5S
Mateur
Cylindrée, cm3	25,4
Alésage du cylindre, mm 34
Course, mm 28
Régime d'emballement maximal recommendé, tr/min 11 000-12 000
Régime de ralenti, tr/min 2 800-3 000
Puisance moteur max. selon ISO 8893, kW/tr/min 1,0/8 500
Silencieux avec pot catalytique Oui
Système d'allumage régèle en fonction du régime Oui
Système d'allumage
Bougie NGK BPMR8Y
Écartement des electrodes, mm 0,5
Système de graissage/de carburant
Capacité du réservoir de carburant, litres/cm3	0,5/500
Capacité du réservoir d'huile, litres/cm3	0,14/140
Poids
Sans carburant, protection et équipement de coupe, kg 7
Émissions sonores7
Niveau de puissance acoustique, mesure selon ISO 22868, dB(A)	107
Niveauux sonores8
Pression acoustique équivalente au niveau des oreilles de l'utilisateur, mesure selon la norme ISO 22868, dB(A):
Équipée d'un accessoire homologué (d'origine) 89
Niveauux vibrations9
Niveau de vibration au niveau des poignées mesure selon ISO 22867, m/s2:
Arbre court, poignées avant/arrière 6,3/5,3
Arbre allongé, poignées avant/arrière 4,1/6,7

Accessoires

Combaisons de guide-chaine et de chaine

Combinaison de guide-chaine et de chaine recommandée.

Remarque: Ce guide-chaine differe de la norme Husqvarna et doit etre de type A318 pour correspondre au produit.

Guide-châne Châne
Longueur, cm/po Pas,	po Jauge, mm/po Type			Longueur, maillons entraîneurs, n°
10/25	1/4 0,050/1,3 Husqvama H00			58
12/31 64

Équipement et angles d'affutage

Utilisez un gabarit de lime Husqvarna pour obtenir les angles d'affutage corrects. Nous vous recommendons de toujours utiliser un gabarit de lime Husqvarna pour

rétablir le tranchant de la chaine. Les références sont indiquées dans le tableau ci-dessous.

Si vous ne savez pas qu'elle chaîne est installée sur votre produit, contactez notre atelier d'entretien.

∅xx	∅	∅	∅	∅
H00 5/32 po / 4,0 mm 85° 30°			0,025 po / 0,65 mm	580 68 74-01

Déclaration de conformité CE

Déclaration de conformité CE

Nous, Husqvarna AB, SE-561 82 Huskvarna, Suède, tel. : [phone], déclarons que l'élagueuruse sur perché Husqvarna 525PT5S à partir des numéro des série de l'année de fabrication 2016 et ultérieurement (l'année est clairment indiquée sur la plaque signalétique et suivie d'un numéro de série) est conforme aux dispositions de la DIRECTIVE DU CONSEIL :

·du 17 mai 2006 « relative aux machines » 2006/42/CE
- du 26 février 2014 « relative à la compatibilité electromagnétique » 2014/30/EU
- du 8 juin 2011 « relative à la limitation de l'utilisation de certaines substances dangereuses au sein d'équipements électriques et électroniques » 2011/65/UE

Lesnormesharmonisées suivantes ont ete appliquées:

EN ISO 12100:2010, EN ISO 11680-1:2011, ISO 14982:2009, CISPR 12:2009, EN 50581:2012.

0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden a Proceed à des tests de type CE conformément à l'article 12, point 3b de la directive machines (2006/42/CE). Le certificat de l'examen de type CE conformément à l'annexe IV, porte le numéro : 0404/15/2439

En outre, 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden, a certifié la conformité avec l'annexe V de la Directive du conseil 2000/14/CE relative aux « émissions sonores dans l'environnement » du 8 mai 2000.

Huskvarna, 2016-03-30

Pär Gustafsson, directeur du développement (réprésentant autorisé d'Husqvarna AB et responsable de la documentation technique.)

Inhoud

Inleiding. 84

Veiligheid. 87

Montage. 93

Werking. 94

Onderhoud. 99

Probleemoplossing. 106
