Vrsta izdelka	Vgradna keramična kuhalna plošča
Znamka	Amica
Model	EC 744 100 C
Dimenzije (Š x G x V)	592 x 522 x 48 mm
Teža	7,8 kg
Napajanje	230 V ~ 50 Hz
Največja moč	6,8 kW
Število kuhališč	4
Kuhališča	1 normalno kuhališče ∅145 (1200 W) ali HiLight (1200 W) 1 normalno kuhališče ∅180 (1700 W) ali HiLight (1800 W) 1 normalno kuhališče ∅210 (2100 W) ali HiLight (2300 W) 1 dvojno kuhališče ∅180/120 (1700 W) ali ∅145x250 (2000 W)
Vrsta upravljanja	Upravljalna plošča ali pečica (povezava s kabli)
Indikatorji	4 indikatorji preostale toplote (temperatura > 50°C)
Material površine	Keramika, odporna na toplotne šoke
Čiščenje	Mehka krpa za lahke madeže; posebna strgalka za trdovratne madeže; posebno čistilno sredstvo za sladkor
Varnost	Samodejni izklop v primeru pregrevanja (ni navedeno, a splošna varnost); ne uporabljajte vode za gašenje ognja; ne upravljajte z zunanjo uro
Namestitev	Delovna plošča debeline 28-40 mm, globina ≥600 mm; odprtina po shemi; sprednja razdalja ≥60 mm, zadnja ≥50 mm; prosti prostor pod ploščo ≥80 mm
Električna priključitev	S kabli z barvnimi vtiči (bel, zelen, moder, črn, rumen), ki jih priključite v vtičnice istih barv
Popravljivost	Nadomestni deli na voljo pri servisni službi; ne poskušajte sami popravljati
Garancija	Skladno z direktivami EU (nizka napetost, EMS, ErP)
Okoljska navodila	Ne odlagajte med gospodinjske odpadke; recikliranje preko zbirnih mest OEEO

Pogosto zastavljena vprašanja - EC 744 100 C AMICA

Katere vrste posode uporabiti na keramični plošči?

Uporabite posode z debelim in ravnim dnom, katerih premer ustreza premeru kuhališča. Izogibajte se aluminijastim posodam, aluminijasti foliji ali plastiki. Priporočljive so posode s pokrovom, da preprečite kondenzacijo na plošči.

Kako očistiti madeže zažganega sladkorja?

Takoj odstranite ostanke sladkorja ali kompota, tudi ko so vroči, ker lahko poškodujejo keramiko. Uporabite posebno strgalko za keramične plošče in posebno čistilno sredstvo, ki tvori zaščitni sloj.

Kaj storiti v primeru razpoke ali globoke praske?

Takoj izključite ploščo iz električnega napajanja in kontaktirajte servisno službo. Ne uporabljajte več naprave, da preprečite nevarnost električnega udara.

Kako namestiti ploščo v delovno ploščo?

Delovna plošča mora imeti debelino 28 do 40 mm in globino vsaj 600 mm. Izrežite odprtino po navedenih dimenzijah (560⁺² mm), pustite vsaj 80 mm prostega prostora pod ploščo za prezračevanje in pritrdite priloženo tesnilo pred vgradnjo.

Kako priključiti ploščo na pečico ali upravljalno ploščo?

Uporabite kable z barvnimi vtiči (bel, zelen, moder, črn, rumen). Vsak vtič priključite v vtičnico iste barve na upravljalni plošči ali pečici. Prepričajte se, da je kabel primeren za moč plošče (max 6,8 kW).

Kaj pomenijo svetlobni indikatorji na plošči?

4 indikatorji preostale toplote se prižgejo, ko temperatura kuhališča preseže 50°C. Omogočajo vedeti, da je kuhališče še vedno vroče tudi po izklopu, da preprečijo opekline in izkoristijo akumulirano toploto.

Ali lahko uporabljam zunanjo časovno stikalo ali daljinski upravljalnik?

Ne, naprave ne smete upravljati z zunanjo uro ali neodvisnim sistemom za daljinsko upravljanje. To bi lahko predstavljalo varnostno tveganje.

Kaj storiti, če se olje ali maščoba vname?

Nikoli ne uporabljajte vode za gašenje ognja. Izklopite napravo in pokrijte plamene s pokrovom ali protipožarno odejo. Vedno nadzorujte kuhanje olja ali maščobe.

Ali lahko ploščo uporabljajo otroci ali osebe z zmanjšanimi sposobnostmi?

Otroci, mlajši od 8 let, se ne smejo približevati napravi brez nadzora. Osebe z zmanjšanimi sposobnostmi (fizičnimi, senzoričnimi ali duševnimi) lahko uporabljajo napravo le pod nadzorom in v skladu z navodili.

Kje najdemo informacije o porabi energije?

Informacije v zvezi z uredbo EU št. 66/2014 so na zadnjih straneh navodil za uporabo ali v tiskanih dokumentih, priloženih izdelku.

NAVODILA ZA UPORABO EC 744 100 C AMICA

nepravilno pravilno nepravilno

3. Pokazatelj preostale topline

Plošča je pojem izjemne enostavnosti uporabe in visoke učinkovitost. Ko enkrat preberete navodila, delo s ploščo ne bo problem.

Vsaka plošča, ki zapusti proizvodni obrat, je pred pakiranjem na kontrolnih mestih temeljito preverjena z vidika varnosti in funkcionalnosti.

Prosimo, da pred začetkom uporabe naprave pozorno preberite navodila za uporabo. Zagotavljanje usklajenosti z vsebino v navodilih vas bo ščitilo pred neustrezno uporabo.

Navodilo je treba shraniti in hraniti tako, da ga boste imeli vedno pri roki. Skrbno upoštevajte navodila za uporabo, da preprečite kakršnokoli nezgodo.

Pozor!

Napravo začnite uporabljati šele, ko preberete ta navodila in jih popolnoma razumete.

Naprava je zasnovana izključno kot naprava za kuhanje. Vsaka druga vrsta uporabe (npr. za ogrevanje prostorov) je neskladna z njeno namembnostjo in je lahko nevarna.

Proizvajalec si pridržuje pravico uvedbe sprememb, ki nimajo vpliva na delovanje naprave.

Temeljne informacije....52

Varnostna navodila....53

Sistem funkcionalnih skupin....55

Tehnični podatki....56

Inštalacija....59

Izjava proizvajalca

Proizvajalec s tem izjavlja, da ta izdelek izpolnjuje temeljne zahteve spodaj navedenih evropskih direktiv:

• nizkonapetostne direktive 2014/35/ES,
  • direktive o elektromagnetni združljivosti 2014/30/ES,
• direktive o okoljsko primerní zasnovi 2009/125/ES,

zato je bil ta izdelek označen CE in je bila zanj izstavljena izjava o skladnosti predložena organom nadzora trga.

Opozorilo. Naprava in dostopni deli le-te postanejo tekom uporabe vroči. Posebna pozornost mora biti namenjena možnosti dotika grelnih elementov. Otroci, mlajši od 8 let, se morajo nahajati daleč stran od štedilnika, će niso pod stalnim nadzorom.

To napravo lahko uporabljajo otroci, stari 8 let in več, ter osebe z zmanjšanimi telesnimi, čutnimi ali duševnimi sposobnostmi in osebe s pomanjkanjem izkušenj in znanj, će se ta uporaba odvija pod nadzorom odgovorne osebe ali skladno z navodilom za uporabo naprave, će za to poskrbi oseba, odgovorna za varnost teh oseb. Bodite posebej pozorni na otroke, da se ne bodo igrali z napravo. Čiščenja in vzdrževalnih opravil ne smejo opravljati otroci, će niso pod nadzorom.

Opozorilo. Segrevanje masti in olja na kuhinjski plošči brez nadzora je lahko nevarno in lahko povzroči požar.

NIKOLI ne skušajte gasiti ognja z vodo; izklopite napravo in nato prekrijte plamen npr. s pokrovko ali negorljivo odejo.

Opozorilo. Nevarnost požara: ne postavljajte stvari na kuhalno površino.

Opozorilo. Če je površina plošče počena, izklopite tok, da preprečite električni udar.

Naprave ne sme upravljati z uporabo zunanje ure ali neodvisnega sistema daljinskega upravljanja.

Za čiščenje plošče se ne sme uporabljajti opreme za čiščenje s paro.

Opozorilo. Proces kuhanja mora biti nadzorovan. Krajši proces kuhanja mora biti ves čas nadzorovan.

Opozorilo. Uporabljajte le prekrivne elemente, ki sprojektirani s strani proizvajalca naprave oziroma takšnih, za katere proizvajalec v navodilih za uporabo potrdi, da so primerni. Uporaba neprimernih prekrivnih elementov lahko povzroči nesrečo.

1 2 3 4 5

1 2 3 4 5

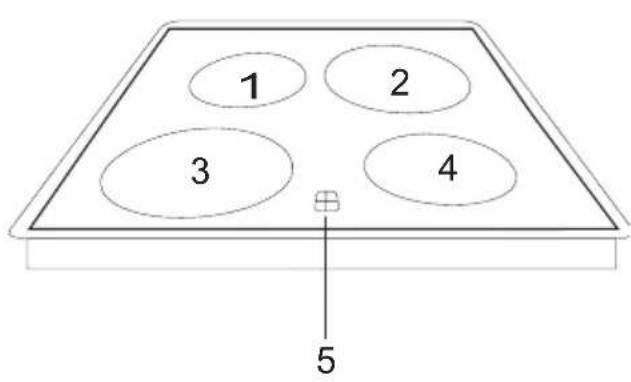

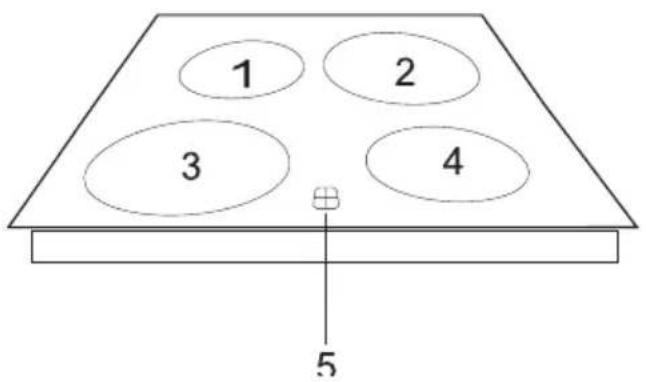

1.4-Grelno polje ∅145 običajno (1200 W) ali HiLight (1200 W)
2-Grelno polje ∅210 običajno (2100 W) ali HiLight (2300 W)
3-GreIno polje ∅180 običajno (1700 W) ali HiLight (1800 W)
5 – indikator preostale toplote

2 3 1 4 5

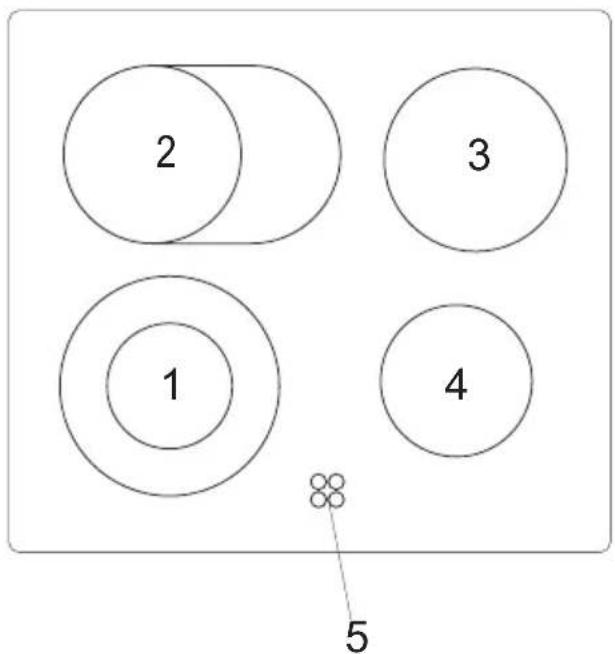

1 – Dvojno grelno polje ∅180 / ∅120 (1700 W)
2 – Dvojno grelno polje ∅145 x 250 (2000 W)
3 – Grelno polje ∅180 zwykle (1800 W)
4 – Grelno polje ∅145 zwykle (1200 W)
5 - indikator preostale toplote

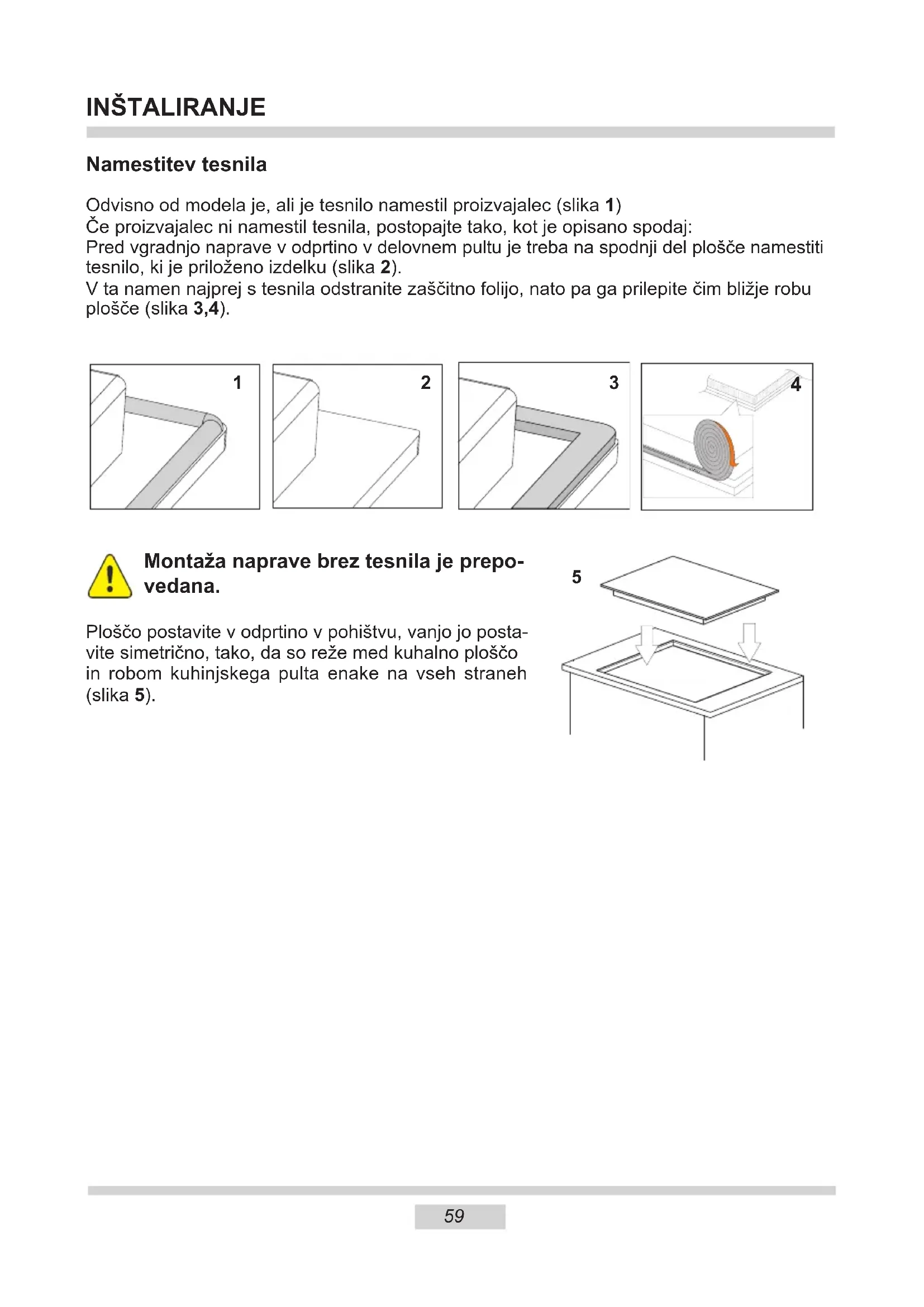

Če proizvajalec ni namestil tesnila, postopajte tako, kot je opisano spodaj:

Pred vgradnjo naprave v odprtino v delovnem pultu je treba na spodnji del plošče namestiti tesnilo, ki je priloženo izdelku (slika 2).

V ta namen najprej s tesnila odstranite zaščitno folijo, nato pa ga prilepite čim bližje robu plošče (slika 3,4).

Ploščo postavite v odprtino v pohištvu, vanjo jo postavite simetrično, tako, da so reže med kuhalno ploščo in robom kuhinjskega pulta enake na vseh straneh (slika 5).

Instalacija plošče - nosilec PG4\*

• V primeru pulta debeline 38 mm je treba za montažo plošče uporabiti 4 nosilce “A”. Način montaže je prikazan na sl. 2 in 3. V primeru pulta debeline 28 mm je treba poleg nosilcev “A” dodatno uporabiti 4 lesene kladice dimenzij 15x15x50 mm. Način montaže je prikazan na sl. 4 in 5.
• Preveriti, ali tesnila natančno nalegajo na ploščo.
• Rahlo priviti držaje s spodnje strani plošče.
• Očistite pult, vstavite ploščo v odprtino in jo pritisnite k pultu.
• Namestiti držaje pravokotno glede na robove plošče in priviti.

③

A 1 2 3 4 5

1 – pohištveni pult
2 - vijak
3 – montažni nosilec
4 – grelna plošča
5 – tesnilo plošče

4

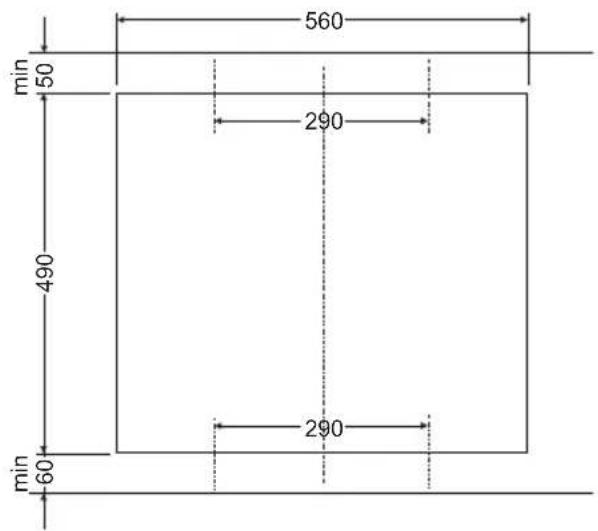

560 min 50 290 490 290 min 60

5

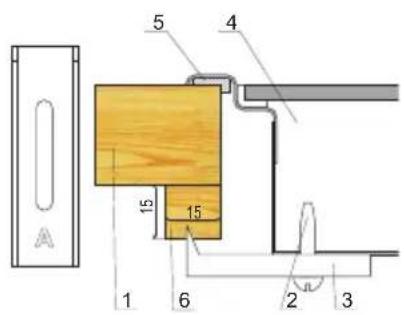

5 4 15 15 1 6 2 3

1 – pohištveni pult
2 - vijak
3 – montažni nosilec
4 – grelna plošča
5 – tesnilo plošče
6 – lesena kladica

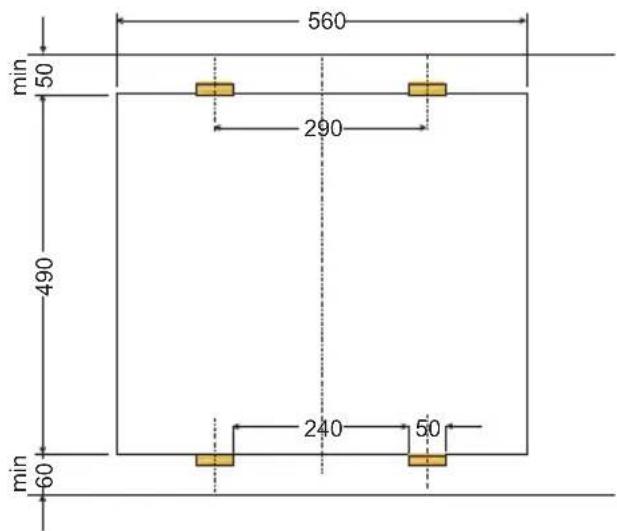

min 50 560 290 490 240 50 min 60

* pri nekaterih modelih je tesnilo prilepljeno na ploščo

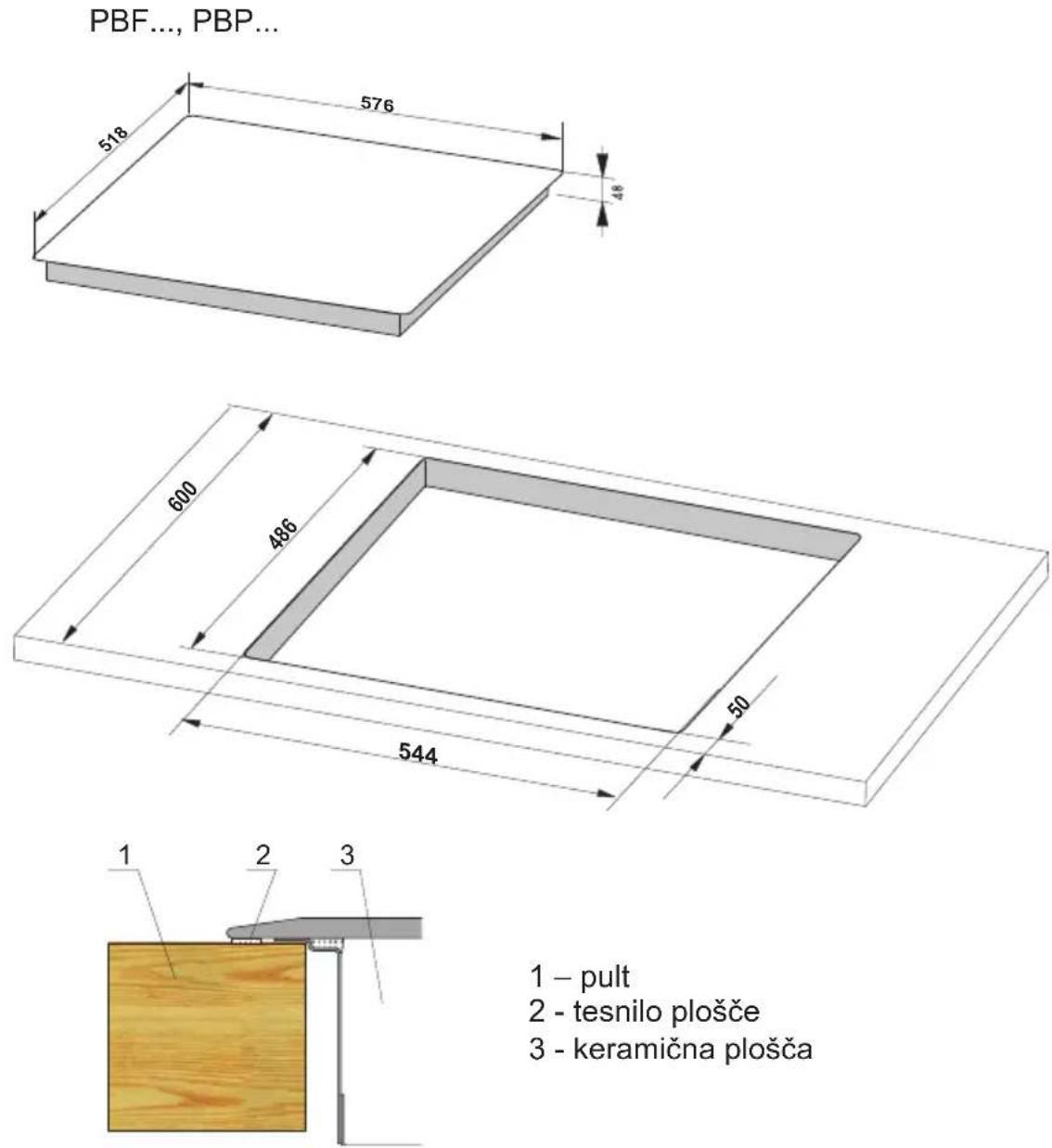

Inštalacija v kuhinjskem pultu PB\*4V\*0...

• Izrežite odprtino v kuhinjskem pultu v skladu z merami, ki so podane na risbi (Risba A).
• Minimalni prostor pod ploščo mora znašati 80 mm.
• Ploščo povežite s kablom v skladu s priloženo shemo.
• Izberite kabel s prerezom, ki ustreza moči plošče (to mora narediti pooblaščeni montažer).
• Preverite, da tesnilo plošče ni poškodovano in je primerno nameščeno*
• Očistite pult, namestite ploščo v odprtino in pritisnite navzdol.

SI. A

1-pult
2 - tesnilo plošče
3 - keramična plošča

Če proizvajalec ni namestil tesnila, postopajte tako, kot je opisano spodaj:

Pred vgradnjo naprave v odprtino v delovnem pultu je treba na spodnji del plošče namestiti tesnilo, ki je priloženo izdelku (slika 2).

V ta namen najprej s tesnila odstranite zaščitno folijo, nato pa ga prilepite čim bližje robu plošče (slika 3,4).

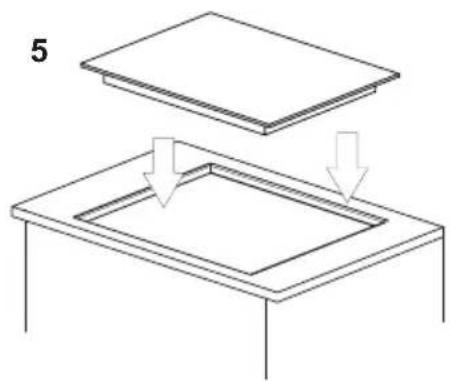

Ploščo postavite v odprtino v pohištvu, vanjo jo postavite simetrično, tako, da so reže med kuhalno ploščo in robom kuhinjskega pulta enake na vseh straneh (slika 5).
