Produkttyp	Einbau-Glaskeramik-Kochfeld
Marke	Amica
Modell	EC 744 100 C
Abmessungen (L x T x H)	592 x 522 x 48 mm
Gewicht	7,8 kg
Stromversorgung	230 V ~ 50 Hz
Maximale Leistung	6,8 kW
Anzahl der Kochstellen	4
Kochstellen	1 normale Kochstelle ∅145 (1200 W) oder HiLight (1200 W) 1 normale Kochstelle ∅180 (1700 W) oder HiLight (1800 W) 1 normale Kochstelle ∅210 (2100 W) oder HiLight (2300 W) 1 Doppelkochstelle ∅180/120 (1700 W) oder ∅145x250 (2000 W)
Bedienungsart	Bedienfeld oder Ofen (Kabelverbindung)
Anzeigen	4 Restwärmeanzeigen (Temperatur > 50°C)
Oberflächenmaterial	Glaskeramik, thermoschockbeständig
Reinigung	Weiches Tuch für leichte Flecken; spezieller Schaber für hartnäckige Flecken; spezielles Reinigungsmittel für Zucker
Sicherheit	Automatische Abschaltung bei Überhitzung (nicht spezifiziert, aber allgemeine Sicherheit); kein Wasser zum Löschen eines Feuers verwenden; nicht mit externer Uhr steuern
Installation	Arbeitsplatte Dicke 28-40 mm, Tiefe ≥600 mm; Ausschnitt gemäß Schema; Abstand vorne ≥60 mm, hinten ≥50 mm; Freiraum unter der Platte ≥80 mm
Elektrischer Anschluss	Über Kabel mit farbigen Steckern (weiß, grün, blau, schwarz, gelb) an die gleichfarbigen Buchsen anzuschließen
Reparierbarkeit	Ersatzteile über Kundendienst erhältlich; keine Reparaturen selbst versuchen
Garantie	Konform mit EU-Richtlinien (Niederspannung, EMV, ErP)
Umweltauflagen	Nicht mit dem Hausmüll entsorgen; Recycling über WEEE-Sammelstellen

Häufig gestellte Fragen - EC 744 100 C AMICA

Welche Töpfe sollten auf dem Glaskeramik-Kochfeld verwendet werden?

Verwenden Sie Töpfe mit dickem, flachem Boden, deren Durchmesser dem der Kochstelle entspricht. Vermeiden Sie Behälter aus Aluminium, Alufolie oder Kunststoff. Töpfe mit Deckel werden empfohlen, um Kondensation auf der Platte zu vermeiden.

Wie reinigt man eingebrannte Zuckerflecken?

Entfernen Sie Zucker- oder Kompottrückstände sofort, auch wenn sie heiß sind, da sie die Glaskeramik beschädigen können. Verwenden Sie einen speziellen Schaber für Keramikplatten und ein spezielles Reinigungsmittel, das eine Schutzschicht bildet.

Was tun bei einem Riss oder tiefen Kratzer?

Trennen Sie das Kochfeld sofort vom Stromnetz und kontaktieren Sie den Kundendienst. Verwenden Sie das Gerät nicht mehr, um Stromschlaggefahr zu vermeiden.

Wie installiere ich das Kochfeld in der Arbeitsplatte?

Die Arbeitsplatte muss eine Dicke von 28 bis 40 mm und eine Tiefe von mindestens 600 mm haben. Schneiden Sie eine Öffnung gemäß den angegebenen Maßen (560⁺² mm), lassen Sie einen Freiraum von mindestens 80 mm unter der Platte zur Belüftung und befestigen Sie die mitgelieferte Dichtung vor dem Einbau.

Wie schließe ich das Kochfeld an den Ofen oder das Bedienfeld an?

Verwenden Sie die Kabel mit farbigen Steckern (weiß, grün, blau, schwarz, gelb). Stecken Sie jeden Stecker in die gleichfarbige Buchse am Bedienfeld oder Ofen. Stellen Sie sicher, dass das Kabel für die Leistung des Kochfelds geeignet ist (max. 6,8 kW).

Was bedeuten die Leuchtanzeigen auf dem Kochfeld?

Die 4 Restwärmeanzeigen leuchten auf, wenn die Temperatur einer Kochstelle 50°C überschreitet. Sie zeigen an, dass die Kochstelle auch nach dem Ausschalten noch heiß ist, um Verbrennungen zu vermeiden und die gespeicherte Wärme zu nutzen.

Kann ich eine externe Zeitschaltuhr oder Fernbedienung verwenden?

Nein, das Gerät darf nicht über eine externe Uhr oder ein unabhängiges Fernsteuerungssystem gesteuert werden, da dies ein Sicherheitsrisiko darstellen könnte.

Was tun, wenn Öl oder Fett Feuer fängt?

Verwenden Sie niemals Wasser zum Löschen des Feuers. Schalten Sie das Gerät aus und decken Sie die Flammen mit einem Deckel oder einer Löschdecke ab. Überwachen Sie das Kochen von Öl oder Fett stets.

Kann das Kochfeld von Kindern oder Personen mit eingeschränkten Fähigkeiten genutzt werden?

Kinder unter 8 Jahren sollten sich dem Gerät nicht ohne Aufsicht nähern. Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten dürfen das Gerät nur unter Aufsicht und gemäß den Anweisungen verwenden.

Wo finde ich Informationen zum Energieverbrauch?

Die Informationen gemäß der EU-Verordnung Nr. 66/2014 befinden sich auf den letzten Seiten der Gebrauchsanweisung oder in den dem Produkt beiliegenden gedruckten Unterlagen.

BEDIENUNGSANLEITUNG EC 744 100 C AMICA

(DE) BEDIENUNGSANLEITUNG......32

(HR) UPUTE ZA UPORABU....42

(SL) NAVODILO ZA UPORABO....52

(CZ) NÁVOD K OBSLZE....62

(SK) NÁVOD NA OBSLUHU....72

Technische gegevens....26

Installatie....29

1. TECHNISCHE GEGEVENS

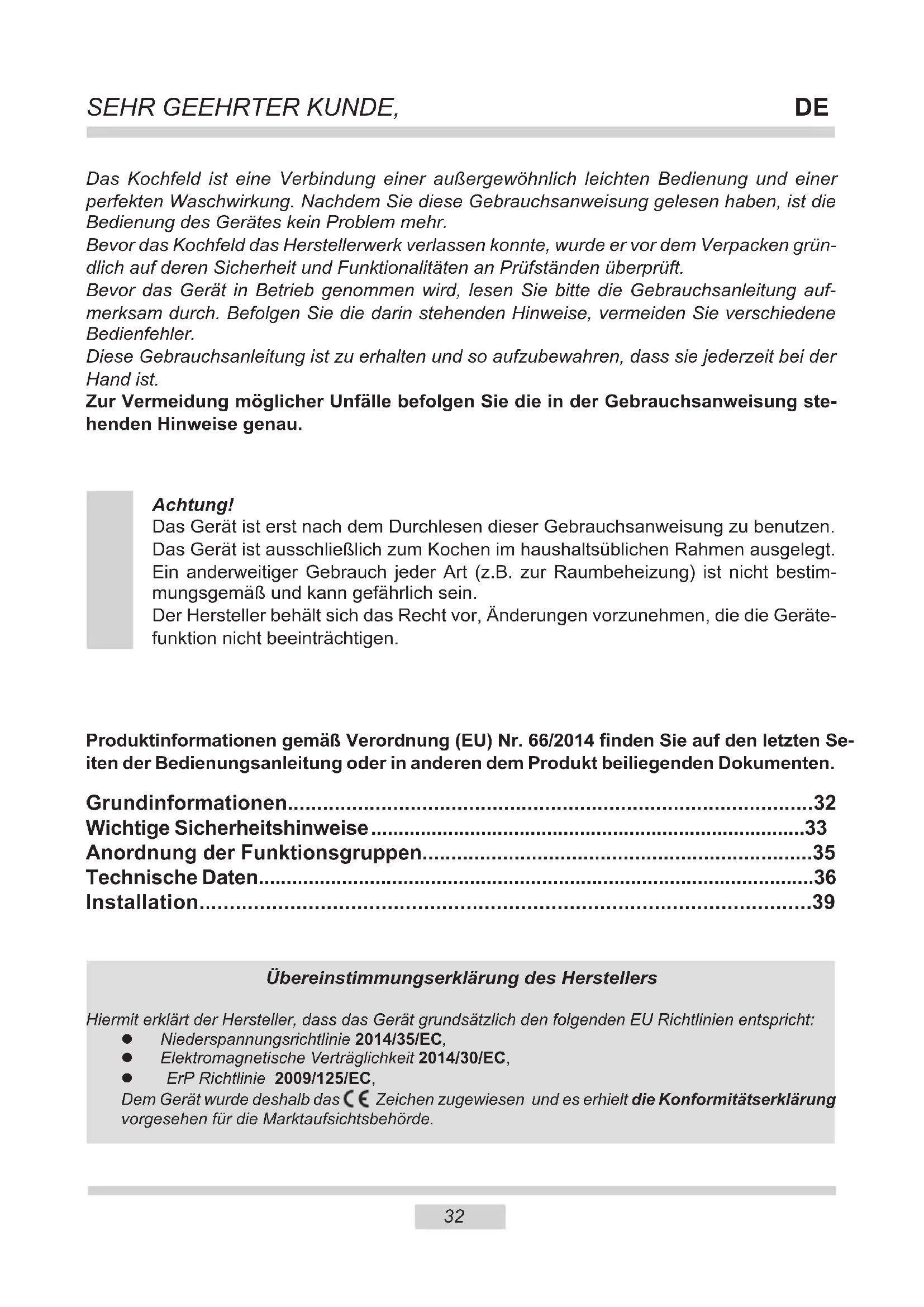

Das Kochfeld ist eine Verbindung einer außergewöhnlich leichten Bedienung und einer perfekten Waschwirkung. Nachdem Sie diese Gebrauchsanweisung gelesen haben, ist die Bedienung des Gerätes kein Problem mehr.

Bevor das Kochfeld das Herstellerwerk verlassen konnte, wurde er vor dem Verpacken gründlich auf deren Sicherheit und Funktionalitäten an Prüfständen überprüft.

Bevor das Gerät in Betrieb genommen wird, lesen Sie bitte die Gebrauchsanleitung aufmerksam durch. Befolgen Sie die darin stehenden Hinweise, vermeiden Sie verschiedene Bedienfehler.

Diese Gebrauchsanleitung ist zu erhalten und so aufzubewahren, dass sie jederzeit bei der Hand ist.

Zur Vermeidung möglicher Unfälle befolgen Sie die in der Gebrauchsanweisung stehenden Hinweise genau.

Achtung!

Das Gerät ist erst nach dem Durchlesen dieser Gebrauchsanweisung zu benutzen. Das Gerät ist ausschließlich zum Kochen im haushaltsüblichen Rahmen ausgelegt. Ein anderweitiger Gebrauch jeder Art (z.B. zur Raumbeheizung) ist nicht bestimmungsgemäß und kann gefährlich sein.

Der Hersteller behält sich das Recht vor, Änderungen vorzunehmen, die die Gerätefunktion nicht beeinträchtigen.

Produktinformationen gemäß Verordnung (EU) Nr. 66/2014 finden Sie auf den letzten Seiten der Bedienungsanleitung oder in anderen dem Produkt beiliegenden Dokumenten.

Grundinformationen....32

Wichtige Sicherheitshinweise....33

Anordnung der Funktionsgruppen....35

Technische Daten....36

Installation....39

Übereinstimmungserklärung des Herstellers

Hiermit erklärt der Hersteller, dass das Gerät grundsätzlich den folgenden EU Richtlinien entspricht:

● Niederspannungsrichtlinie 2014/35/EC,
- Elektromagnetische Verträglichkeit 2014/30/EC,
● ErP Richtlinie 2009/125/EC,
Dem Gerät wurde deshalb das CE Zeichen zugewiesen und es erhielt die Konformitätserklärung vorgesehen für die Marktaufsichtsbehörde.

Achtung. Das Gerät und seine zugänglichen Teile werden während der Benutzung heiß. Seien Sie beim Berühren sehr vorsichtig. Kinder unter 8 Jahren sollten sich nicht in der Nähe des Geräts aufhalten. Das Gerät darf von Kindern nur unter Aufsicht benutzt werden.

Das Gerät darf von Kindern (ab einem Alter von 8 Jahren) sowie von Personen, die nicht im vollen Besitz ihrer körperlichen, sensorischen oder geistigen Fähigkeiten sind nur unter Aufsicht und gebrauchsanweisungsgemäß benutzt werden. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen Reinigungsarbeiten nur unter Aufsicht durchführen. Kinder dürfen das Gerät nur unter Aufsicht bedienen.

Achtung. Erhitzen Sie Fett oder Öl niemals unbeaufsichtigt (Brandgefahr!).

Versuchen Sie Flammen niemals mit Wasser zu- löschen. Schalten Sie das Gerät aus und ersticken Sie die Flammen z.B. mit einem Topfdeckel oder einer nichtentflammbaren Decke.

Achtung. Verwenden Sie die Kochfläche nicht als Ablagefläche (Brandgefahr!).

Achtung. Sollten Sie auf der Kochfläche Beschädigungen bemerken (Sprünge oder Brüche), schalten Sie das Gerät ab und trennen Sie es von der Stromversorgung (Stromschlaggefahr!).

Das Gerät sollte mit einer externen Uhr oder mit einem unabhängigen Fernbedienungssystem nicht gesteuert werden.

Zur Reinigung des Geräts keine Dampfreiniger verwenden.

Achtung. Der Kochvorgang ist zu überwachen. Ein kurzer Kochvorgang ist ständig zu überwachen.

Achtung. Es dürfen nur Kochmuldenschutzgitter oder Kochmuldenabdeckungen des Kochmuldenherstellers oder die vom Hersteller in der Gebrauchsanweisung des Gerätes freigegebenen Kochmul-denschutzgitter oder Kochmuldenabdeckungen oder eingebaute Kochmuldenschutzgitter oder Kochmul-denabdeckungen verwendet werden. Die Verwendung von ungeeigneten Kochmuldenschutzgittern oder Kochmuldenabdeckungen kann zu Unfällen führen.

2 3 1 4 5

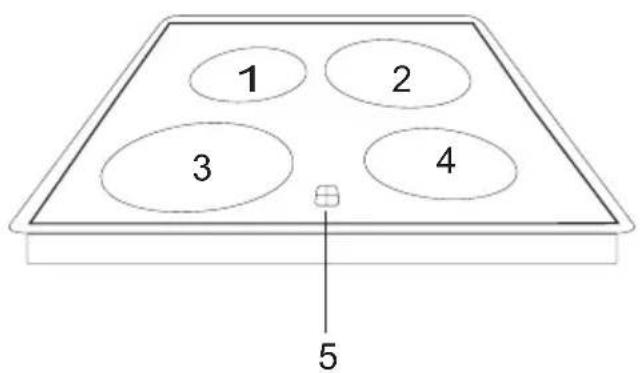

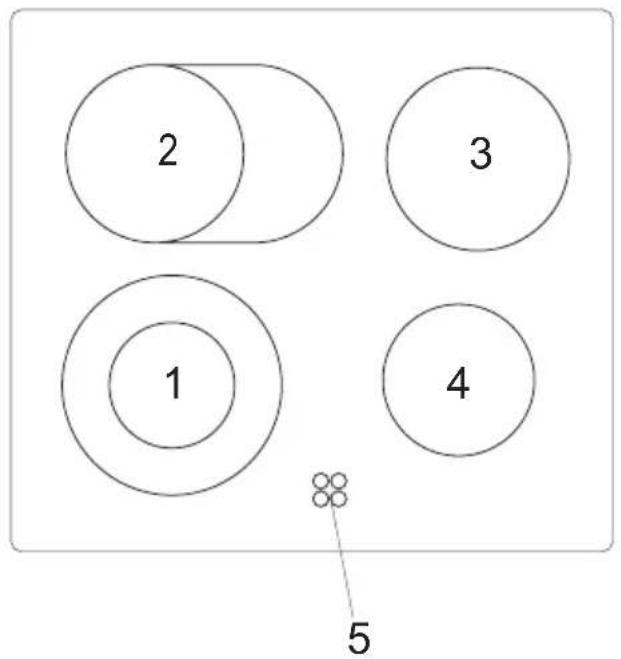

1 - Doppeltes Kochfeld ∅ 180/∅ 120 (1700 W)
2 - Doppeltes Kochfeld ∅ 145 x 250 (2000 W)
3 - Kochfeld ∅ 180 normal (1800 W)
4 - Kochfeld ∅ 145 normal ( 1200 W)
5 - Restwärmeanzeige

1 2 3 4 5

1 2 3 4 5

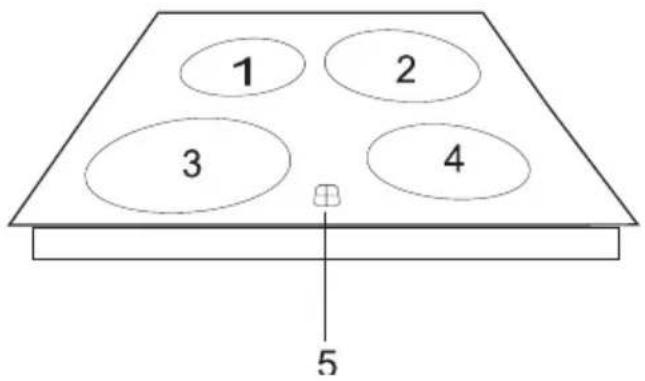

1,4 - Kochfeld ∅ 145 normal (1200 W) oder HiLight (1200 W)

2 - Kochfeld ∅ 210 normal (2100 W) oder HiLight (2300 W)
3 - Kochfeld ∅ 180 normal (1700 W) oder HiLight (1800 W)
5 - Restwärmeanzeige

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sam mel punkt für das RecyclingvonelektrischenundelektronischenGerätenabgegebenwerden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Ver pac kung weist darauf hin. Die Werkstoffe sind gemäß ihrer Kenn zeich nung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Ver wer tung oder anderen Formen der Ver-

wer tung von Altgeräten leisten Sie ei nen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie bei der Ge mein de ver wal tung die zuständige Entsorgungsstelle.

Achtung!

Das Gerät ist erst nach dem Durchlesen/Verstehen dieser Gebrauchsanweisung zu bedienen. Das Gerät ist ausschließlich zum Kochen ausgelegt. Jeder andere Gebrauch (z.B. zur Raumheizung) wäre nicht bestimmungsgemäß und könnte gefährlich sein. Der Hersteller behält sich das Recht vor, die Änderungen einzuführen, die die Gerätefunktion nicht beeinträchtigen.

1. Technische Daten

• Nennspannung der Heizelemente \~230V, 50 Hz
• max. Leistung 6,8 kW (die breiteste Version)
• Ausmaß 592 x 522 x 48
• Gewicht 7,8 kg

Die Platte ist zur Steuerung vom Bedienungspult oder vom Backofen vorgesehen

Manche Modelle der Platten können mit Kochfeldern ausgerüstet werden :

• Bratpfanne ∅ 145 x 250 normal (1800 W) oder HiLight (2000 W)
• Breites Kochfeld ∅ 180/120 normal (1700 W) oder HiLight (1700 W)
• Breites Kochfeld ∅ 210/120 normal (2100 W) oder HiLight (2200 W)

2. Praktischer Hinweis

Die Keramikplatte ist Temperaturschockbeständig, man darf auf sie sowohl heisses, als auch kaltes Geschirr aufstellen. Keine grossen, schweren Töpfe aufstellen, die mehr als ein Kochfeld umfassen, wie z. B. kleine Kessel. Die Keramikplatte ist sehr empfindlich auf die Punktschläge, z. B. Schlag mit einem Salzstreuer, einer Gewürzflasche oder mit anderen kleine, harten Gegenständen.

Bei der Nutzung der Keramikplatte folgende Regeln beachten :

• das Kochfeld nicht ohne aufgestelltes Geschirr einschalten,
• nur die Töpfe mit sauberem und trockenem Boden aufstellen,

• kleine Zuckermengen oder ausgelaufene Speise (z. B. Kompott) sofort entfernen, wenn möglich auch im heissen Zustand, sonst kommt Zucker in eine Reaktion mit der Kochplatte und die nichtumkehrbaren Schäden verursacht,

• Auf der Keramikplatte keine Gerichte in Aluminiumfolie, in Aluminiumbehältern oder im Kunststoffgeschirr, vorbereiten.

• Darauf achten, dass die Platte nicht verkratzt wird, z. B. mit schmutzigem Geschirr mit scharfen Kanten,
• Auf die Platte keine Kunststoffgegenstände auflegen, wie z. B. kleine Löffel oder Gabelchen usw.

Nur Geschirr mit Deckel verwenden, darauf achten, dass der Deckel nicht über den Gefäßumriss ausschaut und das Kondenswasser nicht auf die Platte tropft,

• Im Fall der Feststellung der tiefen Rissen oder Brüche, die Platte sofort aus dem Netz ausschalten und den Kundendienst benachrichtigen
• Es ist dafür zu sorgen, dass Kinder nicht mit dem Gerät spielen.
• Dieses Gerät ist nicht für eine Bedienung durch Personen mit eingeschränkten physischen, psychischen bzw. sensorischen Fähigkeiten (darunter Kinder) bzw. Personen ohne Kenntnis des Gerätes vorgesehen, es sei denn, dies erfolgt unter Aufsicht oder gemäß der Bedienungsanleitung des Gerätes, die durch die für die Sicherheit verantwortliche Person übergeben wurde.

Wichtig!

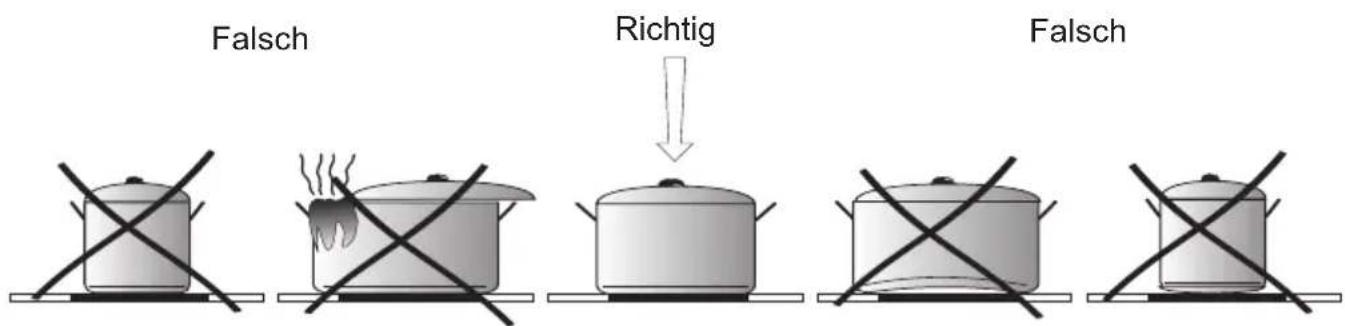

Ein guter Topf spart die Energie. Der richtig angepasste Topf soll einen dicken flachen Boden besitzen und sein Durchmesser soll dem Durchmesser der Heizplatte entsprechen, denn dann wird die beste Wärmeübertragung.

Falsch Richtig Falsch

3. Restwärmeanzeige

Wenn die Temperatur einer Kochfläche 50°C übersteigt, wird dies durch das Leuchten eines entsprechenden Restwärmeanzeigefeldes signalisiert. Das Leuchten der Restwärmeanzeige warnt den Bediener vor einem zufälligen Berühren der heißen Kochfläche. Nach Ausschalten der Heizleistung kann für 5-10 Minuten die angefallene Restwärme noch für verschiedenen Zwecke genutzt werden, z.B. zum Aufwärmen oder Warmhalten von Speisen, ohne dass die Heizleistung eingeschaltet werden muss.

4. Reinigung der Keramikplatte

Die Platte regelmäßig nach jeder Benutzung reinigen, wenn es möglich ist, im heissen Zustand. Zu den Wiederanbrennungen und zur starken Verschmutzung nicht zulassen.

• leichte, nicht angebrannte Verschmutzungen mit feuchtem Lappen entfernen,
• alle große und stark angebrannte Verschmutzungen mit einem Spezialschaber für die Keramikplatten, abkratzen, dabei achten dass die Platte nicht verkratzt wird. (der Schaber ist mit einer auswechselbaren Spitze ausgerüstet /Zeichnung/)

Beim Entstehen von Flächeschäden durch Zucker oder Speisen mit hohem Zuckergehalt, immer, oder mindestens jedes Mal vor dem Vorbereiten von solchen Speisen, die Platte mit einem Spezialmittel zur Reinigung der Keramikplatten oder zur Reinigung der Stahlbecken, abwischen, dieser Mittel nicht nur reinigt, sondern schützt, in dem er einen Schutzfilter aus den Siliconölen bildet.

5. Anschluß an ein Steuerungsgerät

Den Anschluß der Platte an das Bedienungspult oder an den Backofen ermöglicht ein Leitungsbündel beendet mit den Steckern. Es ist mit Farben gekennzeichnet (weiss, grün, blau, schwarz, gelb). Der Anschluß erfolgt durch das Einsetzen des Steckers mit der gegebenen Farbe aus dem Leitungsbündel in die Steckdose des Bedienungspultes oder des Backofens, mit der gleichen Farbe gekennzeichnet.

6. Montage der Platte

- Die Arbeitsplatte des Möbels muss zwischen 28 und 40 mm dick und mindestens 600 mm tief sein. Sie muss flach sein und waagerecht liegen. Die Arbeitsplatte ist an der Wand gegen überlaufende Flüssigkeiten und Feuchte abzudichten.

- Der Abstand zwischen der Ausschnittkante und der Kante der Arbeitsplatte sollte vorne mind. 60 mm und hinten mind. 50 mm betragen.

- Die Einbaumöbel müssen auf der Oberfläche furniert und die zum Verkleben eingesetzten Klebstoffe gegen die Temperatur von 100°C beständig sein. Bei Nichterfüllung dieser Anforderung kann es zur Verformung der Oberfläche und zum Ablösen des Furniers kommen.

• Die Ausschnittkanten sollten mit einem gegen Aufquellen der Feuchtigkeit beständigen Mittel geschützt sein.

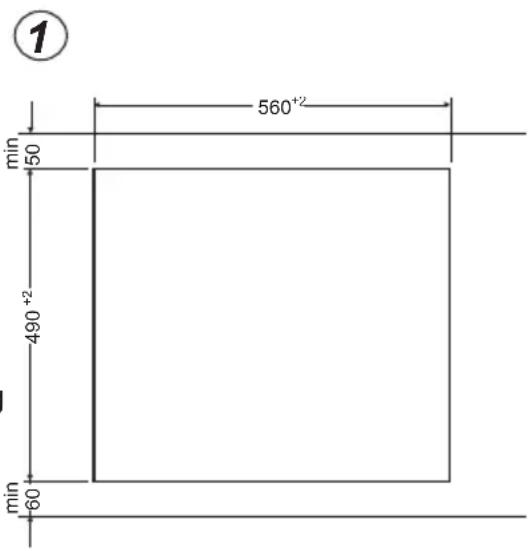

- Den Ausschnitt in der Arbeitsplatte nach Maßen gemäß Zeichnung 1 vorbereiten.

- Unter dem Kochfeld einen Freiraum von mindestens 80 mm belassen, um einen ordnungsmäßigen Luftkreislauf sicherzustellen und die Überhitzung der Bereiche um das Kochfeld herum zu vermeiden.

1 560⁺² 50 490⁺² 60 min min

Montage der Dichtung

*Je nach Modell ist die Dichtung schon werkseitig angebracht (Abb.1).

Wurde die Dichtung nicht werkseitig montiert, ist wie folgt vorzugehen:

Vor der Installation des Kochfelds im Ausschnitt der Arbeitsplatte ist die Dichtung auf der Rückseite des Gerätes anzubringen (Abb.2).

Dazu zunächst die Schutzfolie von der selbstklebenden Dichtung abziehen und die Dichtung so nah wie möglich am äußeren Rand des Kochfeldes aufkleben (Abb.3 und 4).

Das Gerät darf keinesfalls ohne Dichtung eingebaut werden.

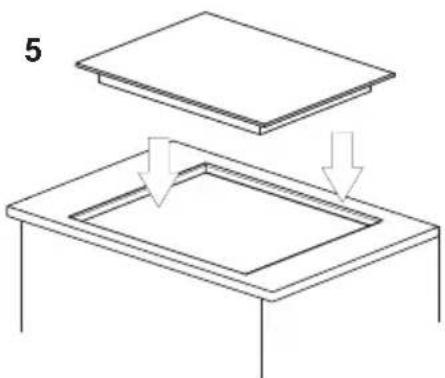

Danach das Kochfeld umdrehen und in den Ausschnitt des Möbels einlegen. Die Positionierung symmetrisch ausrichten, so dass die Abstände zwischen dem Kochfeld und dem Rand der Arbeitsplatte auf allen Seiten gleich ist (Abb.5).

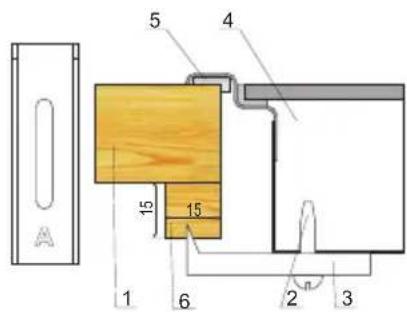

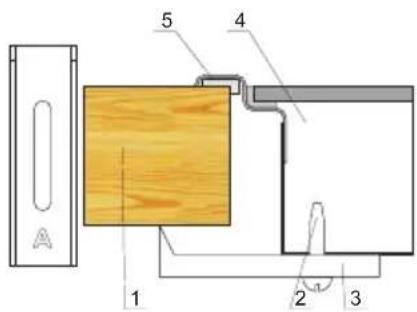

Montage des Kochfeldes in der Arbeitsplatte der Küchenmöbel PG4\*\*

• Für die Befestigung einer 38 mm dicken Arbeitsplatte sind 4 Halteklammern "A" einzusetzen. Die Montage ist der Abb. 2 und Abb. 3 zu entnehmen. Für die Befestigung einer 28 mm dicken Arbeitsplatte sind neben den Halteklammern "A" zusätzlich 4 Holzstücke mit Maßen von 15x15x50 mm einzusetzen. Die Montage ist der Abb. 4 und Abb. 5 zu entnehmen.
  • Die Kochfelddichtung auf ihre Unversehrtheit und ihren genauen Sitz am Kochfeld überprüfen.
  • Die Halteklammern von der Unterseite der Arbeitsplatte leicht anschrauben.
  • Die Arbeitsplatte sauber machen, das Kochfeld in die Öffnung einsetzen und bis zur Arbeitsplatte andrücken.
  • Die Halteklammern vertikal zum Kochfeldrand einstellen und bis zum Anschlag anschrauben.

2

5 4 1 2 3

4

5 4 15 15 1 6 2 3

1. Arbeitsplatte
2. Schraube
3. Halteklammer
4. Kochfeld

5. Kochfelddichtung

6. Arbeitsplatte

7. Schraube
8. Halteklammer
9. Kochfeld
10. Kochfelddichtung
11. Holzstück

3

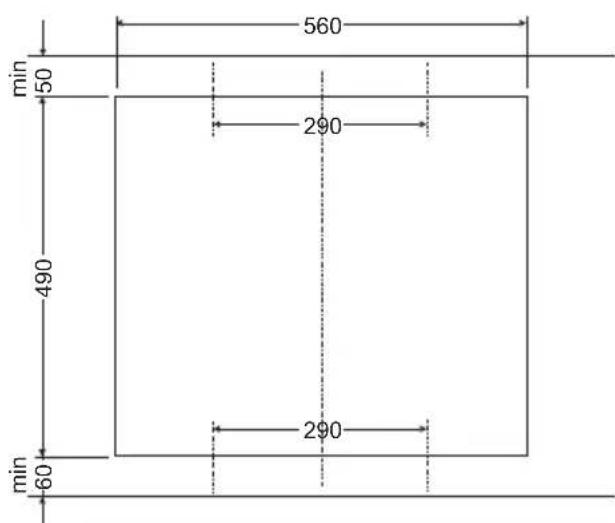

560 min 50 290 490 290 min 60

5

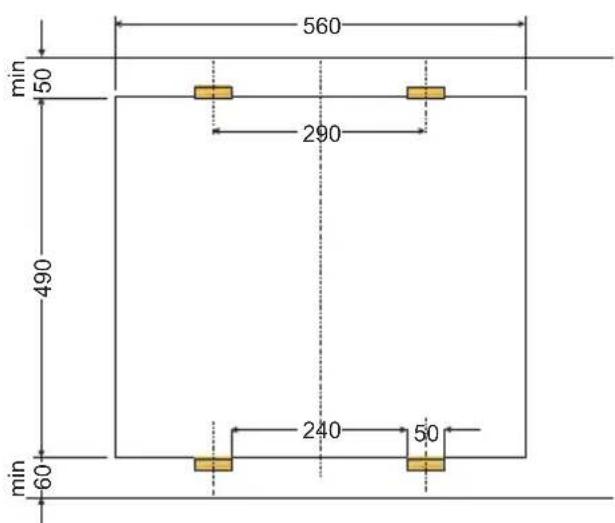

min 50 560 290 490 240 50 min 60

* bei einigen Modellen ist die Dichtung an der Platte angeklebt

Montage in der Möbelplatte PB\*4V\*0...

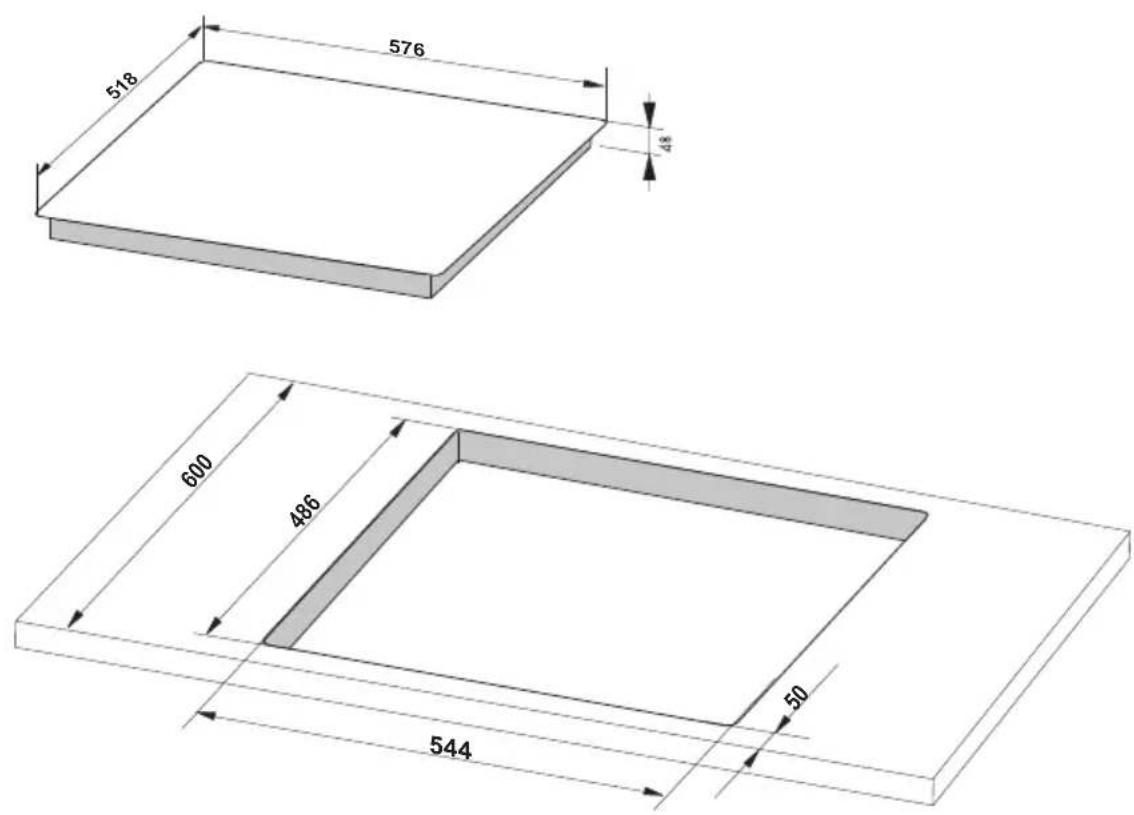

• Stelle (Öffnung) im Möbel blatt nach den Ab mes sun gen, die auf der Mon ta ge ze ich nung (Abb. A) gezeigt sind
• Der minimale Freiraum, der unter der Keramik-Kochplatte zu be las sen ist,beträgt 80 mm
• Platte mit Elektrokabel nach dem be igefügten Sche ma anschliessen
• KabeldurchmesserentsprechendzurPlatteleistungwählen(dieseTätigkeitsolltevomeinemberechtigtenInstallateurausgeführtwerden)
  • Die Kochfelddichtung auf ihre Unversehrtheit und ihren genauen Sitz am Kochfeld überprüfen*.
  • Die Arbeitsplatte sauber machen, das Kochfeld in die Öffnung einsetzen und bis zur Arbeitsplatte andrücken.

Abb. A PBF..., PBP...

1 2 3

1 - table top
2 - Kochfelddichtung
3 - ceramic plate
