EC 744 100 C - Sporák AMICA - Bezplatný návod na obsluhu

Typ produktu	Vstavaná sklokeramická varná doska
Značka	Amica
Model	EC 744 100 C
Rozmery (Š x H x V)	592 x 522 x 48 mm
Hmotnosť	7,8 kg
Napájanie	230 V ~ 50 Hz
Maximálny výkon	6,8 kW
Počet varných zón	4
Varné zóny	1 bežná zóna ∅145 (1200 W) alebo HiLight (1200 W) 1 bežná zóna ∅180 (1700 W) alebo HiLight (1800 W) 1 bežná zóna ∅210 (2100 W) alebo HiLight (2300 W) 1 dvojitá zóna ∅180/120 (1700 W) alebo ∅145x250 (2000 W)
Typ ovládania	Ovládací panel alebo rúra (prepojenie káblami)
Indikátory	4 indikátory zvyškového tepla (teplota > 50°C)
Materiál povrchu	Sklokeramika odolná voči tepelným šokom
Čistenie	Mäkká handrička na ľahké škvrny; špeciálna škrabka na odolné škvrny; špecifický čistiaci prostriedok na cukor
Bezpečnosť	Automatické vypnutie pri prehriatí (nešpecifikované, ale všeobecná bezpečnosť); nepoužívať vodu na hasenie požiaru; neovládať externým časovačom
Inštalácia	Pracovná doska hrúbka 28-40 mm, hĺbka ≥600 mm; otvor podľa schémy; vzdialenosť vpredu ≥60 mm, vzadu ≥50 mm; voľný priestor pod doskou ≥80 mm
Elektrické pripojenie	Pomocou káblov s farebnými zástrčkami (biela, zelená, modrá, čierna, žltá) zapojených do zásuviek rovnakej farby
Opraviteľnosť	Náhradné diely dostupné cez zákaznícky servis; nepokúšať sa o opravu svojpomocne
Záruka	V súlade so smernicami EÚ (nízke napätie, EMC, ErP)
Environmentálne pokyny	Nevyhadzovať s domovým odpadom; recyklácia prostredníctvom zberných miest OEEZ

Často kladené otázky - EC 744 100 C AMICA

Aké druhy hrncov používať na sklokeramickej varnej doske?

Používajte hrnce s hrubým a plochým dnom, ktorých priemer zodpovedá priemeru varnej zóny. Vyhýbajte sa nádobám z hliníka, alobalu alebo plastu. Odporúčajú sa hrnce s pokrievkou, aby sa predišlo kondenzácii na doske.

Ako čistiť škvrny od spáleného cukru?

Okamžite odstráňte zvyšky cukru alebo kompótu, aj za horúca, pretože môžu poškodiť sklokeramiku. Použite špeciálnu škrabku na keramické dosky a špecifický čistiaci prostriedok, ktorý vytvorí ochrannú vrstvu.

Čo robiť v prípade praskliny alebo hlbokého škrabanca?

Okamžite odpojte dosku od elektrickej siete a kontaktujte zákaznícky servis. Zariadenie už nepoužívajte, aby ste predišli riziku úrazu elektrickým prúdom.

Ako nainštalovať dosku do pracovnej dosky?

Pracovná doska musí mať hrúbku 28 až 40 mm a hĺbku najmenej 600 mm. Vyrežte otvor podľa uvedených rozmerov (560⁺² mm), ponechajte voľný priestor najmenej 80 mm pod doskou na vetranie a pred vložením upevnite priložené tesnenie.

Ako pripojiť dosku k rúre alebo k ovládaciemu panelu?

Použite káble s farebnými zástrčkami (biela, zelená, modrá, čierna, žltá). Zapojte každú zástrčku do zásuvky rovnakej farby na ovládacom paneli alebo rúre. Uistite sa, že kábel je vhodný pre výkon dosky (max 6,8 kW).

Aký význam majú kontrolky na doske?

4 indikátory zvyškového tepla sa rozsvietia, keď teplota varnej zóny presiahne 50°C. Umožňujú vedieť, že zóna je ešte horúca aj po vypnutí, aby ste predišli popáleninám a využili nahromadené teplo.

Môžem použiť externý časovač alebo diaľkové ovládanie?

Nie, zariadenie nesmie byť ovládané externým časovačom alebo nezávislým diaľkovým ovládaním. Mohlo by to predstavovať bezpečnostné riziko.

Čo robiť, ak olej alebo tuk začne horieť?

Nikdy nepoužívajte vodu na hasenie ohňa. Vypnite zariadenie a prikryte plamene pokrievkou alebo protipožiarnou dekou. Vždy dohliadajte na varenie oleja alebo tuku.

Môžu dosku používať deti alebo osoby so zníženými schopnosťami?

Deti mladšie ako 8 rokov sa nesmú približovať k zariadeniu bez dozoru. Osoby so zníženými schopnosťami (fyzickými, zmyslovými alebo duševnými) môžu zariadenie používať len pod dozorom a v súlade s pokynmi.

Kde nájdem informácie o spotrebe energie?

Informácie týkajúce sa nariadenia EÚ č. 66/2014 sú uvedené na posledných stranách návodu na použitie alebo v tlačených dokumentoch dodaných s výrobkom.

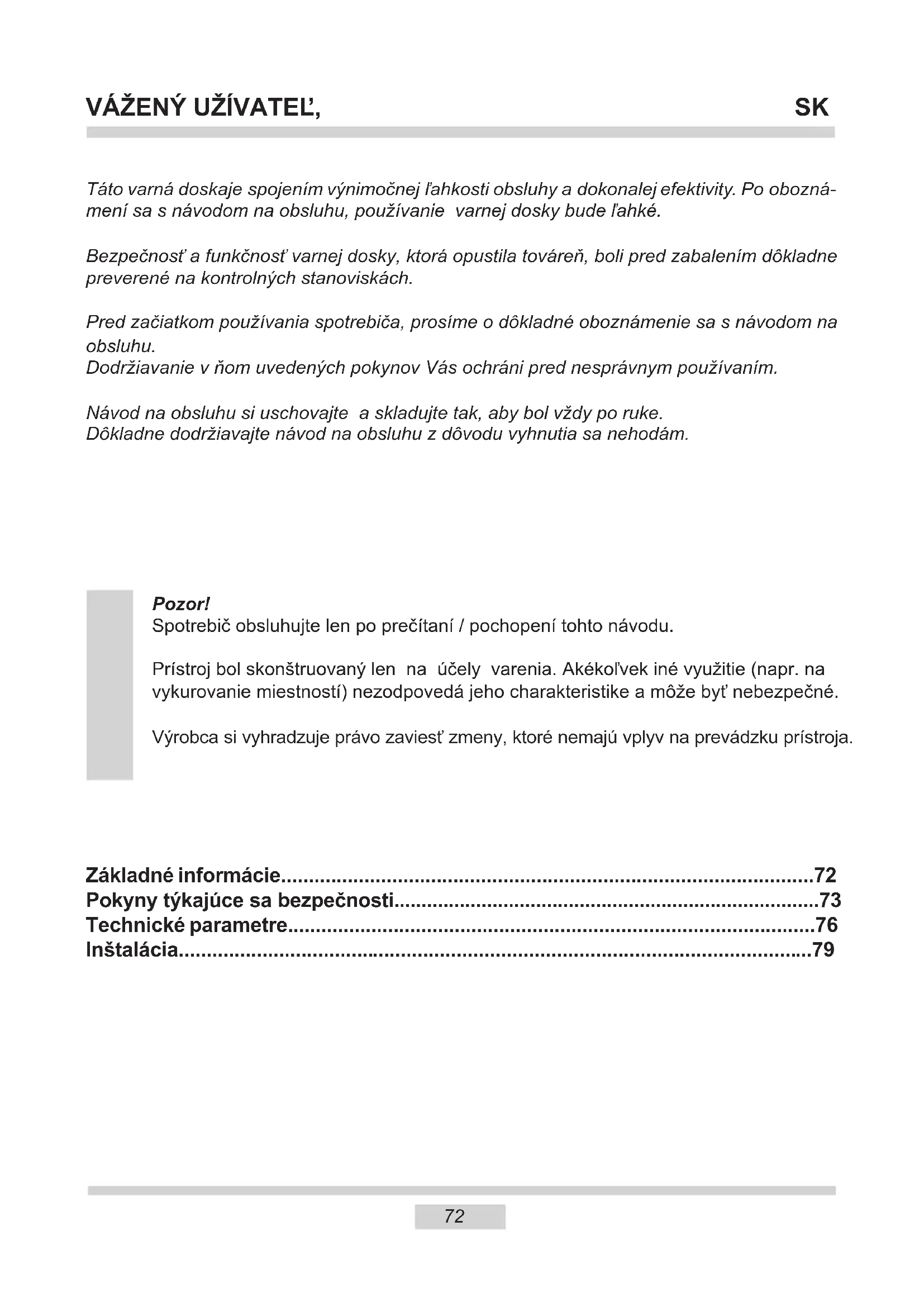

NÁVOD NA OBSLUHU EC 744 100 C AMICA

Táto varná doskaje spojením výnimočnej l'ahkosti obsluhy a dokonalej efektivity. Po oboznámení sa s návodom na obsluhu, používanie varnej dosky bude l'ahké.

Bezpečnosť a funkčnosť varnej dosky, ktorá opustila továreň, boli pred zabalením dôkladne preverené na kontrolných stanoviskách.

Pred začiatkom používania spotrebiča, prosíme o dôkladné oboznámenie sa s návodom na obsluhu.

Dodržiavanie v čom uvedených pokynov Vás ochráni pred nesprávnym používaním.

Dôkladne dodržiavajte návod na obsluhu z dôvodu vyhnutia sa nehodám.

Pozor!

Prístroj bol skonštruovaný len na účely varenia. Akékol'vek iné využitie (napr. na vykurovanie miestností) nezodpovedá jeho charakteristike a môže byť nebezpečné.

Výrobca si vyhradzuje právo zaviest' zmeny, ktoré nemajú vplyv na prevádzku prístroja.

Základné informácie....72

Pokyny týkajúce sa bezpečnosti....73

Pozor: Spotrebič a jeho dostupné časti sú počas používania horúce. Možnosti dotknutia výhrevných prvkov musí byť venovaná mimoriadna pozornosť. Det’om mladším ako 8 rokov nie je dovolené približovat’ sa k spotrebiču, iba ak budú pod stálym dozorom.

Tento spotrebič nie je určený pre používanie det'mi mladšími ako 8 rokov a osobami so zníženými fyzickými, zmyslovými alebo mentálnymi obmedzeniami, či bez praktických skúseností a vedomostí, pokial' nie je zaistený ich dohl'ad a inštruktáž zodpovednou osobou, ktorá zaručí ich bezpečie. Venujte pozornost' det'om, aby si so spotrebičom nehrali. Činnosti v oblasti čistenia a konzervácie nemôžu vykonávať deti ponechané bez dozoru.

Pozor: Príprava pokrmov na varnej doske s použitím tuku bez dozoru môže byt' nebezpečné a môže spôsobit' požiar.

NIKDY nehaste oheň vodou. Vypnite spotrebič a prikryte plameň napr. pokrývkou alebo nehorľavou dekou.

Pozor: Nebezpečenstvo požiaru: nehromad'te veci potrebné k vareniu na ploche.

Pozor: Ak je povrch varné dosky prasknutý, vypnite prúd aby nedopustit' úrazu elektrickým prúdom.

Odporúčame nenechávať na povrchu dosky kovové predmety ako nože, vidličky, lyžice a pokrievky, ako aj hliníkovú fóliu pretože sa môžu stat’ horúce.

Po použití vypnite výhrevný element varnej dosky vypínačom a nespoliehajte sa na údaje detektoru riadu.

Na čistenie spotrebiča nepoužívajte zariadenia pre čistenie parou.

Pozor: Vždy dohliadajte na varenie. Ak varenie trvá krátko, dohliadajte na neho celý čas.

Pozor: Používajte iba kryty dosky navrhnuté výrobcom zariadenia, alebo ktoré výrobca zariadenia v užívatel'skej príručke odporúča ako vhodné. V opačnom prípade, pri používaní nevhodných krytov, môže dôjst' k úrazu alebo nehode.

1 2 3 4 5

1 2 3 4 5

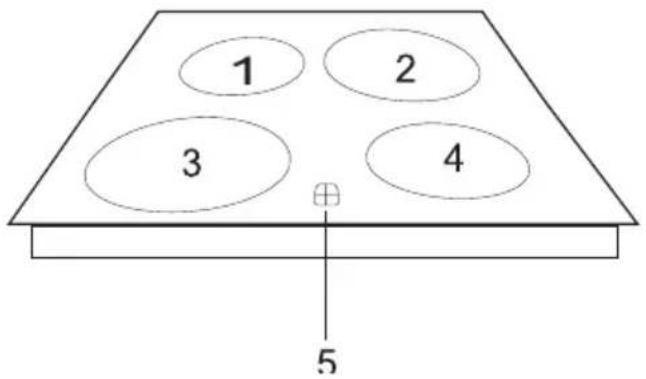

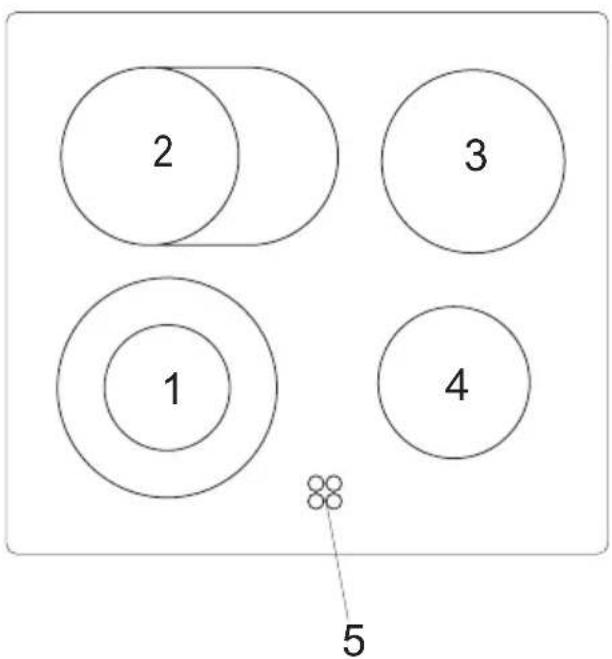

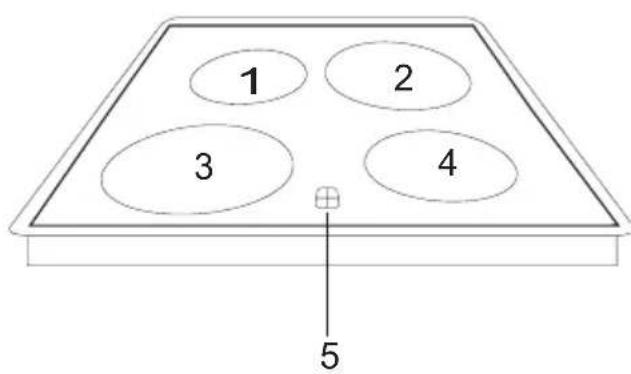

1.4-Varná zóna ∅145 obyčajná (1200 W) alebo HiLight (1200 W)
2-Varná zóna ∅210 obyčajná (2100 W) alebo HiLight (2300 W)
3-Varná zóna ∅180 obyčajná (1700 W) alebo HiLight (1800 W)
5 - ukazovatel' zvyškového tepla

2 3 1 4 5

Tento výrobok sa po skončení jeho používania nesmie vyhodit' spolu s iným komunálnym odpadom, musí sa odovzdat' do príslušného zberného miesta opotrebovaných elektrických a elektronických zariadení. Informuje o tom symbol, ktorý je uvedený na výrobku, v príručke alebo na obale.

Suroviny sa môžu spracovávať podľa označenia. Vďaka opakovanému použitiu materiálov alebo iným formám využitia opotrebovaných zariadení významne prispievate k ochrane životného prostredia.

Informácie o príslušnom zbernom mieste použitých zariadení poskytuje miestny obecný/mestský úrad.

Dôležité!

Toto zariadenie môžete začat' používat' až vtedy, ked' sa oboznámite s touto príručkou a pochopíte ju.

Zariadenie je navrhnuté a vyrobené výhradne ako zariadenie na varenie. Každé iné použitie (napr. ohrievanie miestností) je nezhodné s jeho určením a môže byť nebezpečné. Výrobca si vyhradzuje právo zavádzat’ zmeny, ktoré nemajú vplyv na používanie zariadenia.

• Menovité napätie ohrevných prvkov \~230V, 50 Hz
• Maximálny výkon 6,8 kW (najširšia verzia)
• Rozmery 592 x 522 x 48
• Hmotnost' 7,8 kg

Doska sa ovláda prostredníctvom ovládacieho panelu dosky alebo rúry.

Jednotlivé modely varných dosiek môžu mat' nasledovné varné zóny:

• Na panvice ∅145 x 250 obyčajná (1800 W) alebo HiLight (2000 W)
• Široká varná zóna ∅180/120 obyčajná (1700 W) alebo HiLight (1700 W)
• Široká varná zóna ∅210/120 obyčajná (2100 W) alebo HiLight (2200 W)

2. Praktické tipy

Keramická doska je odolná voči tepelnému šoku – môžete na ňu klást' horúce aj studené hrnce. Neklad'te veľké, t'ažké hrnce, ktoré sa nezmestia na jednu varnú zónu, napríklad malé kotlíky. Keramická doska je obzvlášť citlivá na bodové údery, spôsobené napr. úderom sol'ničky, pohára s koreninami alebo iného, tvrdého predmetu.

Pri používaní keramickej dosky dodržiavajte nasledovné zásady:

• Varnú zónu nezapínajte, keď nie je na nej položený hrniec.
• Hrnce musia mat' čisté a suché dno.

• Drobné nečistoty z cukru a potravín (napr. z ovocného kompótu) okamžite vyčistite, ak je to možné ešte vtedy, keď sú horúce, v opačnom prípade môžu reagovat’ s povrchom varnej dosky a môže dôjst’ k nezvratnému poškodeniu.

• Nevarte potraviny zabalené v alobale, v hlinených alebo v plastových nádobách.

• Keramickú dosku neškrabte napr. špinavým príborom s ostrými hranami.
• Na dosku neklad'te plastové predmety, napr. malé príbory ap.

Hrnce používajte s pokrievkami. Pokrievky nesmú vystávať mimo obrys hrnca, aby na dosku nekvapkala voda.

• V prípade, ak sa na keramickej varnej doske objavia hlboké rysy alebo puknutia, zariadenie okamžite prestaňte používať a bezodkladne kontaktujte servis.
• Dávajte pozor na deti, aby sa so zariadením nehrali.
• Toto zariadenie nie je určené na používanie osobami (vrátane detí) s obmedzenými fyzickými, senzorickými a rozumovými schopnosťami, ako aj osobami, ktoré nemajú dostatočné vedomosti a skúsenosti s používaním zariadení takého typu, ibaže budú pod neustálym dohl’adom, alebo ak budú predtým príslušne preškolené ako sa toto zariadenie používa osobou, ktorá zodpovedá za ich bezpečnosť.

Dôležité!

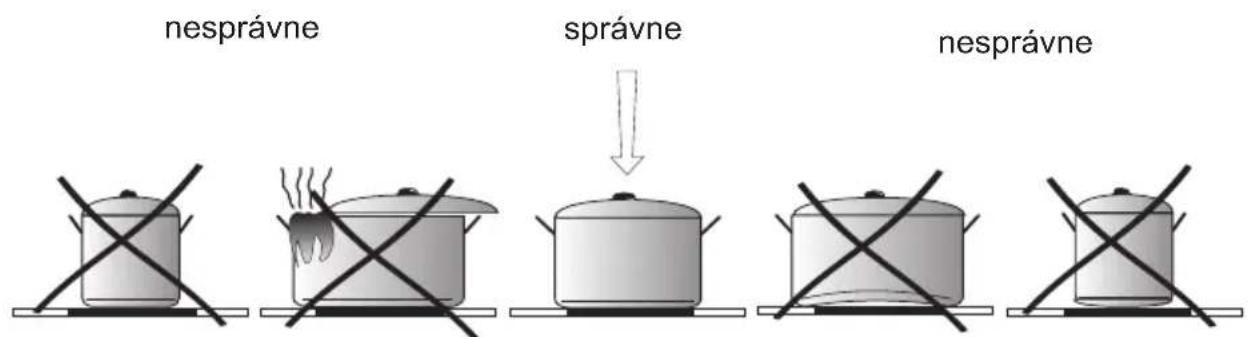

Používanie vhodných hrncov znižuje spotrebu energie. Vhodný hrniec musí mať ploché a solídne dno, a jeho priemer musí zodpovedať priemeru varnej zóny, takým spôsobom sa teplo lepšie odovzdáva.

nesprávne správne nesprávne

Ak teplota varnej zóny presahuje 50 °C, ukazovatel' zvyškového tepla svieti. Zasvietený ukazovatel' zvyškového tepla upozorňuje obsluhujúcu osobu pred prípadným dotknutím horúcej varnej zóny.

Po vypnutí danej varnej zóny, približne 5 až 10 minútach má ešte nahromadenú tepelnú energiu, ktorá sa dá vhodne využiť, napr. na zohriatie alebo udržanie teploty jedla bez nutnosti zapínať danú varnú zónu.

4. Čistenie keramickej dosky

Dosku čistite pravidelne po každom použití, najlepšie ked' je ešte teplá. Nedovoľte, aby sa varná doska príliš silno zašpinila, alebo aby sa na povrchu dosky pripálili zvyšky.

• drobné, nelepiace sa nečistoty umyte vlhkou handričkou,
• väčšia, lepiace sa nečistoty odstraňuje špeciálnym škrabákom na keramické dosky; keramickú dosku počas čistenia neškrabte. (Škrabák má vymenitel'nú čepel' (pozri obrázok)

V prípade znečistenia dosky cukrom alebo jedla s vysokým obsahom cukru, vždy, a aspoň pred varením takého jedla, keramickú dosku pretrite špeciálnym prostriedkom na umývanie keramických dosiek alebo ocelových povrchov. Taký prostriedok nielen čistí, ale tiež chráni povrch vytvárajúc vrstvu silikónového oleja.

5. Pripojenie k ovládaciemu panelu

Varnú dosku pripojte k ovládaciemu panelu rúry káblovým zväzkom s konektormi. Vodiče sú označené farbami (biela, zelená, modrá, čierna, žltá). Konektor (káblového zväzku) príslušnej farby pripojte k portu takej istej farby ovládacieho panela.

6. Montáž

- Kuchynská doska by mala mat' hrúbku od 28 do 40 mm, šírku aspoň 600 mm, a musí byt' položená vodorovne. Škára medzi kuchynskou doskou a stenou musí byt' náležite utesnená, aby cez ňu nemohli pretiect' kvapaliny ani preniknút' vlhkost'.

- Vzdialenost' medzi hranou otvoru a hranou kuchynskej dosky musí byt' minimálne 60 mm spredu a 50 mm vzadu.

- Kuchynský nábytok určený na vstavané zariadenia musia mat' vrchu vrstvu, ako aj lepidlo, odolné voči teplote do 100 °C. To predchádza prípadnej deformácii povrchu alebo odlepeniu vrchnej vrstvy.

- Hrany vyrezaného otvoru náležite zabezpečte vhodnými tesniacimi prípravkami, aby ste zabránili napúčaniu následkom prenikania vlhkosti.

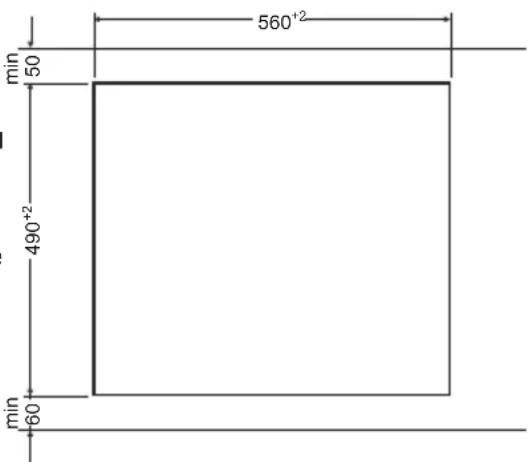

- Otvor v kuchynskej doske musí mať také rozmery, aké sú uvedené na obr. 1.

- Pod kuchynskou doskou musí byt' aspoň 80 mm priestoru, aby bol zabezpečená správna cirkulácia vzduchu, a aby sa neprehrievali prvky okolo varnej zóny.

1

560⁺² 50 490⁺² min 60

Montáž tesnenia

V závislosti od modelu, bolo tesnenie namontované výrobcom (obr. 1)

Ak tesnenie nebolo namontované výrobcom, postupujte podľa nižšie uvedených pokynov: Pred inštaláciou spotrebiča do otvoru v pracovnej doske musíte na spodnú stranu dosky nainštalovať tesnenie dodané s výrobkom (obr. 2).

Pre tento krok, najskôr odstráňte ochrannú fóliu z tesnenia a následne ho prilepte čo najbližšie k okraju varnej dosky (obr. 3,4).

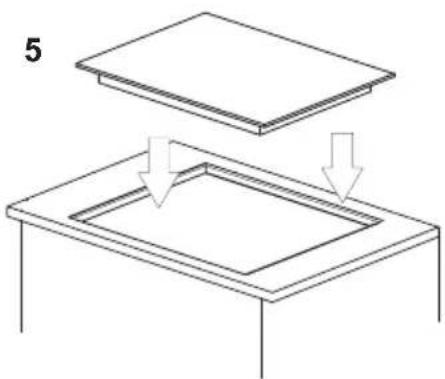

Vložte varnú dosku do otvoru kuchynskej doske, umiestnite ju v otvore symetricky tak, aby škáry medzi varnou doskou a okrajom kuchynskej dosky boli zo všetkých strán rovnaké (obr. 5).

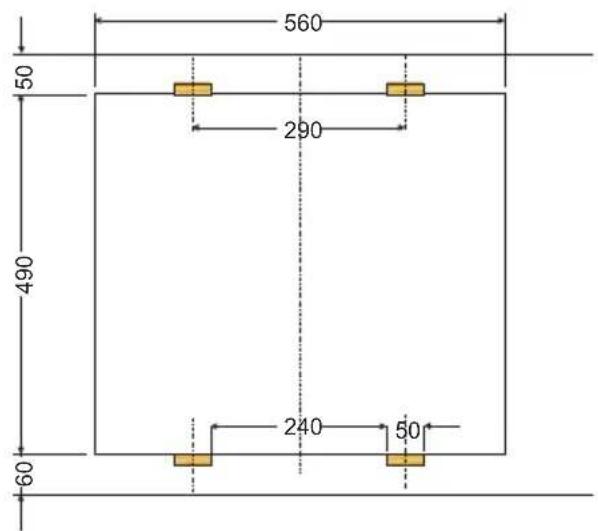

Inštalácia dosky - úchyt PG4\*

• V prípade pracovnej dosky hrúbky 38 mm použite pre pripevnenie varnej dosky 4 príchytky "A". Spôsob montáže je predstavený na obr. 2 a 3. V prípade pracovnej dosky hrúbky 28 mm okrem príchytek "A" je potrebné dodatkovo použit' 4 drevené hranoly s rozmermi 15x15x50 mm. Spôsob montáže je predstavený na obr. 4 a 5.
• Skontrolujte, či tesnenie dôkladne prilieha k varnej doske.
  • L'ahko priskrutkujte príchytky zospodu varnej dosky.
• Očistíte pracovní dosku, vložte varnú dosku do otvoru a pritlačte ju do pracovnej dosky.
• Nastavte príchytky kolmo k hrane varnej dosky a dôkladne je priskrutkujte.

2

A 1 2 3 4 5

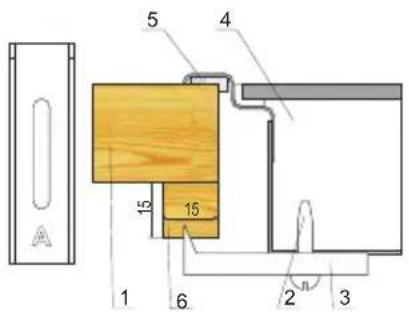

1. pracovná doska
2. skrutka
3. pripevňujúci úchyt
4. varná doska
5. tesnenie dosky

4

5 4 15 15 1 6 2 3

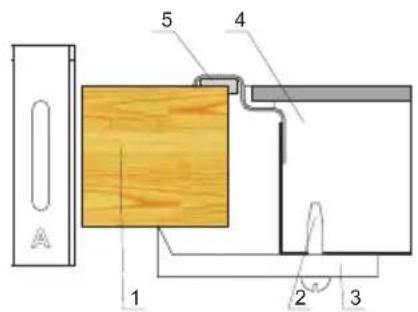

1. pracovná doska
2. skrutka
3. pripevňujúci úchyt
4. varná doska
5. tesnenie dosky

3

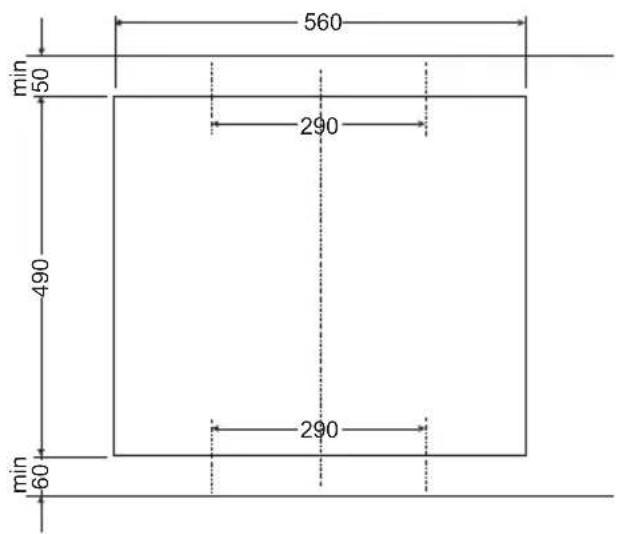

560 min 50 290 490 290 min 60

560 50 290 490 240 50 60

* v niektorých modeloch je tesnenie prilepené do dosky.

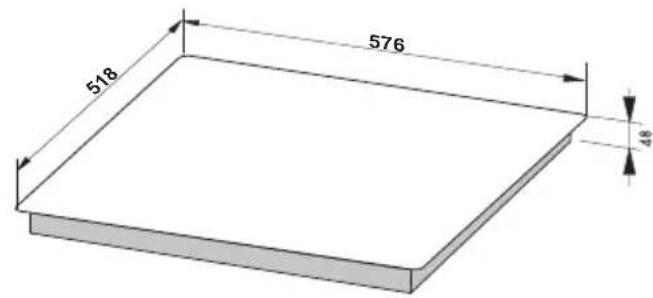

Montáž v kuchynskej doske PB\*4V\*0...

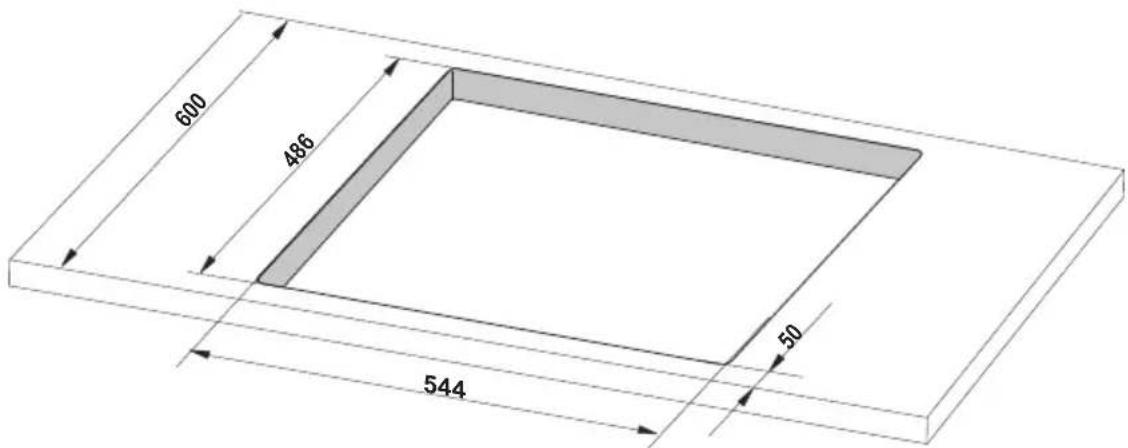

• V kuchynskej doske vypíl'te otvory s takými rozmermi, aké sú predstavené na obrázku (obr. A).
- Minimálny priestor pod doskou je 80 mm.
• Varnú dosku pripojte k el. napätiu v súlade s pripojenou schémou.
- Použite káble s vhodným priemerom podľa výkonu varnej dosky (möže to urobit’ iba oprávnený technik).
- Skontrolujte tesnenie varnej dosky, či nie je poškodené a či je správne založené*
• Vyčistite kuchynskú dosku a varnú dosku vložte do otvoru a zatlačte.

Obr. A

PBF..., PBP...

518 576 48

600 486 50 544

1 2 3
