GEBRUIKSAANWIJZING EC 744 100 C AMICA

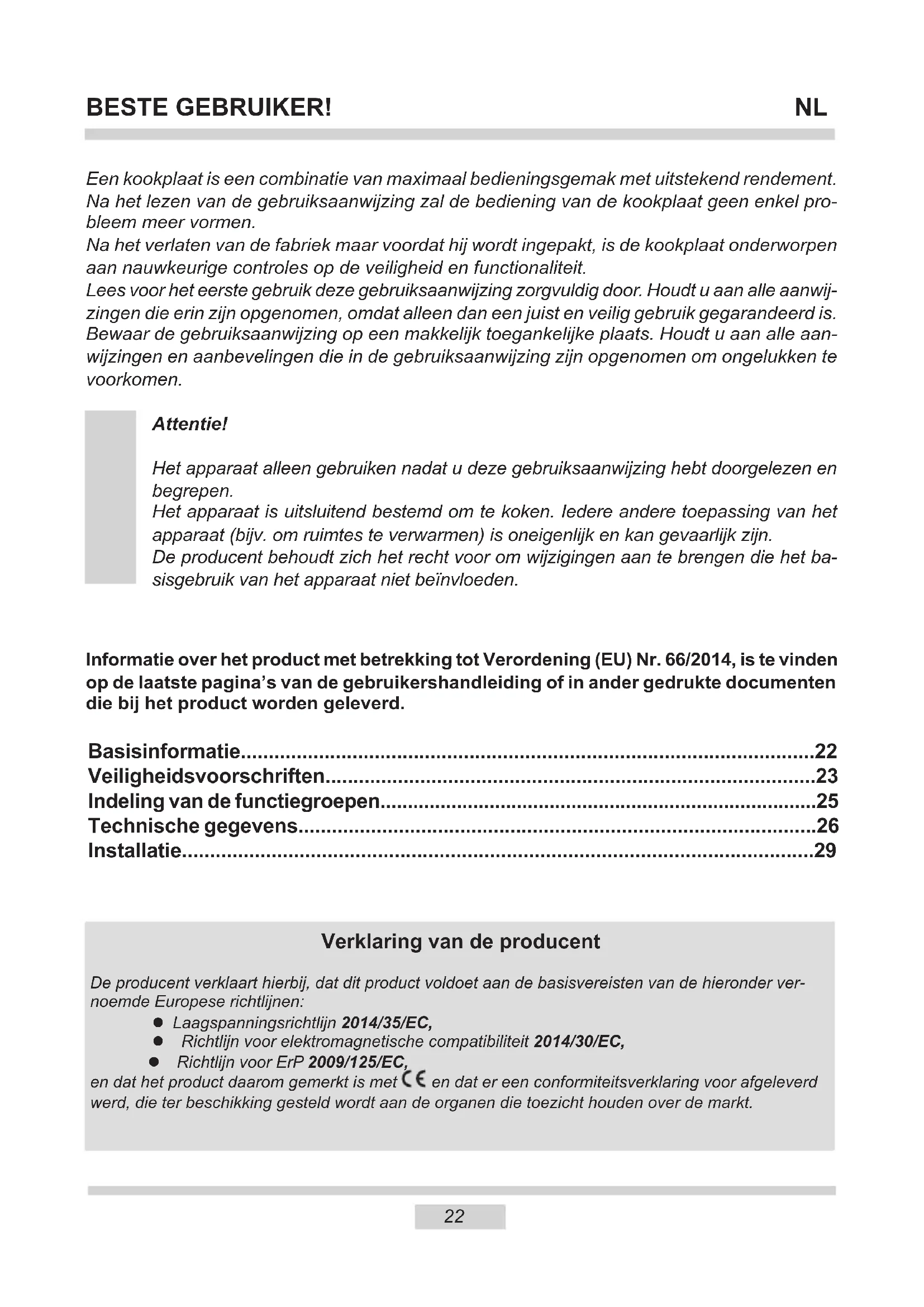

• BESTE GEBRUIKER! Een kookplaat is een combinatie van maximaal bedieningsgemak met uitstekend rendement. Na het lezen van de gebruiksaanwijzing zal de bediening van de kookplaat geen enkel pro- bleem meer vormen. Na het verlaten van de fabriek maar voordat hij wordt ingepakt, is de kookplaat onderworpen aan nauwkeurige controles op de veiligheid en functionaliteit. Lees voor het eerste gebruik deze gebruiksaanwijzing zorgvuldig door. Houdt u aan alle aanwij- zingen die erin zijn opgenomen, omdat alleen dan een juist en veilig gebruik gegarandeerd is. Bewaar de gebruiksaanwijzing op een makkelijk toegankelijke plaats. Houdt u aan alle aan- wijzingen en aanbevelingen die in de gebruiksaanwijzing zijn opgenomen om ongelukken te voorkomen. Attentie! Het apparaat alleen gebruiken nadat u deze gebruiksaanwijzing hebt doorgelezen en begrepen. Het apparaat is uitsluitend bestemd om te koken. Iedere andere toepassing van het apparaat (bijv. om ruimtes te verwarmen) is oneigenlijk en kan gevaarlijk zijn. De producent behoudt zich het recht voor om wijzigingen aan te brengen die het ba- sisgebruik van het apparaat niet beïnvloeden. Verklaring van de producent De producent verklaart hierbij, dat dit product voldoet aan de basisvereisten van de hieronder ver- noemde Europese richtlijnen: l Laagspanningsrichtlijn 2014/35/EC, l Richtlijn voor elektromagnetische compatibiliteit 2014/30/EC, lRichtlijn voor ErP 2009/125/EC, en dat het product daarom gemerkt is met en dat er een conformiteitsverklaring voor afgeleverd werd, die ter beschikking gesteld wordt aan de organen die toezicht houden over de markt. Basisinformatie p. 22
• Veiligheidsvoorschriften p. 23
• Indeling van de functiegroepen p. 25
• Technische gegevens p. 26
• Installatie p. 29

Informatie over het product met betrekking tot Verordening (EU) Nr. 66/2014, is te vinden op de laatste pagina’s van de gebruikershandleiding of in ander gedrukte documenten die bij het product worden geleverd.23 BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN Opgelet: Het apparaat en de toegankelijke onder- delen worden tijdens het gebruik heet. Wees bij aanraken bijzonder voorzichtig. Kinderen jonger dan 8 jaar mogen zich niet in de buurt van het apparaat bevinden. Kinderen mogen het apparaat alleen onder toezicht gebruiken. Het apparaat mag door kinderen (vanaf een leeftijd van type 8 jaar) en door personen die niet volledig beschikken over fysieke, sensorische en verstan- delijke vaardigheden uitsluitend onder toezicht en volgens de gebruiksaanwijzing worden gebruikt. Kinderen mogen niet met het apparaat spelen. Kin- deren mogen het apparaat uitsluitend onder toezicht schoonmaken. Kinderen mogen het apparaat uitslu- itend onder toezicht gebruiken. Opgelet: U mag vetten of oliën nooit zonder toezicht verhitten (brandgevaar!). Probeer de vlammen nooit te doven met water. Scha- kel het apparaat uit en verstik de vlammen bijvoor- beeld met een deksel of een onbrandbare deken. Opgelet: Gebruik het kookvlak nooit als opzetvlak (brandgevaar!).24 BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN Opgelet: Als u merkt dat het kookvlak beschadigd is (barsten of breuken), schakel het apparaat dan uit en koppel het los van het lichtnet (gevaar voor elektrische schokken!). Het apparaat mag niet worden bestuurd met een externe klok of een onafhankelijk afstandsbedie- ningssysteem. Gebruik geen stoomreiniger om het apparaat schoon te maken. Opgelet: Het kookproces moet onder toezicht pla- atsvinden. Kortdurend koken moet onder continu toezicht plaatsvinden. Opgelet: Gebruik uitsluitend schermen voor de ko- okplaat die zijn ontworpen door de producent van het apparaat of die door de producent in de gebruik- saanwijzing worden aanbevolen. Het toepassen van ongeschikte schermen kan ongevallen veroorzaken.25 Indeling van de functiegroepen 1,4 - Kookzone ∅145 normaal (1200 W) of HiLight (1200 W)

2. Praktische aanwijzing:

De keramische kookplaat is bestand tegen temperatuurschokken. U kunt zowel heet als koud vaatwerk op de plaat zetten. Zet geen grote, zware pannen op de kookplaat die meer dan een kookzone omvatten, bv. kleine ketels. De keramische kookplaat is zeer gevoelig voor puntinslagen, bv. door een val van een zoutvaatje, esje of andere kleine, harde voorwerpen. Houd u bij het gebruik van de keramische kookplaat aan de volgende regels: - schakel de kookzone niet in zonder dat er vaatwerk op staat; - plaats alleen pannen met een schone en droge bodem op de kookplaat; - kleine hoeveelheden suiker of gemorste gerechten (bv. jam) direct verwijderen, zo mogelijk als ze nog heet zijn, omdat de suiker anders reageert met de kookplaat en onomkeerbare schade veroorzaakt;

1. TECHNISCHE GEGEVENS

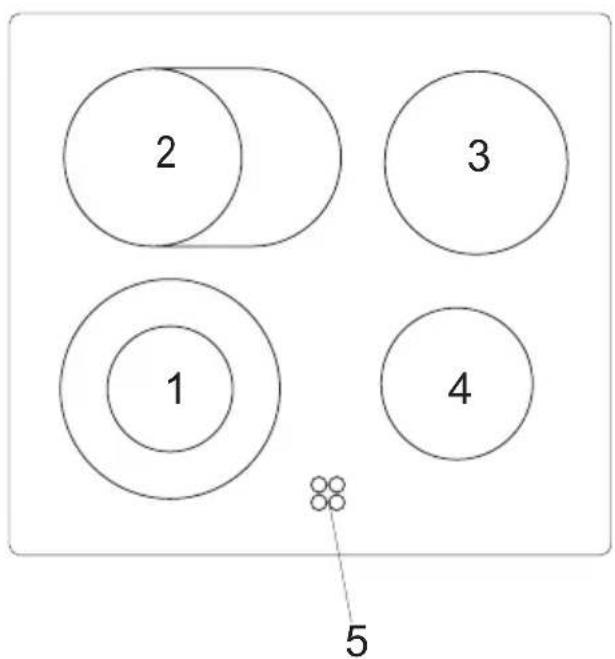

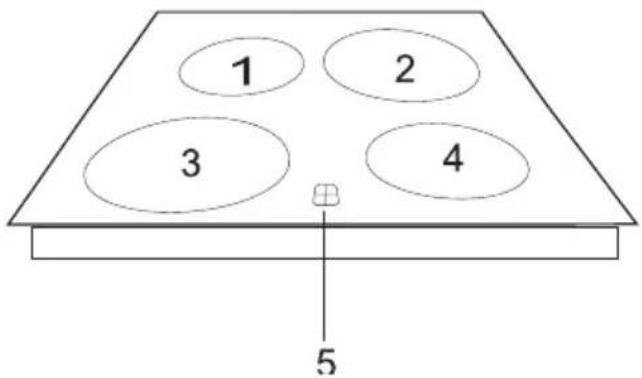

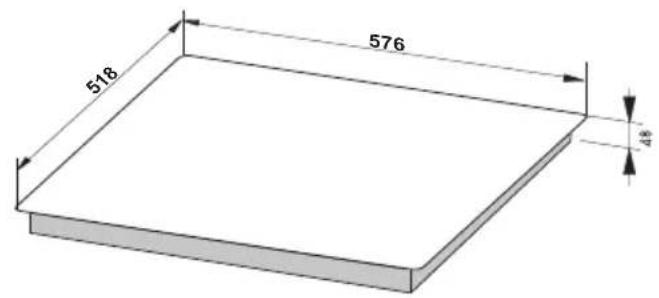

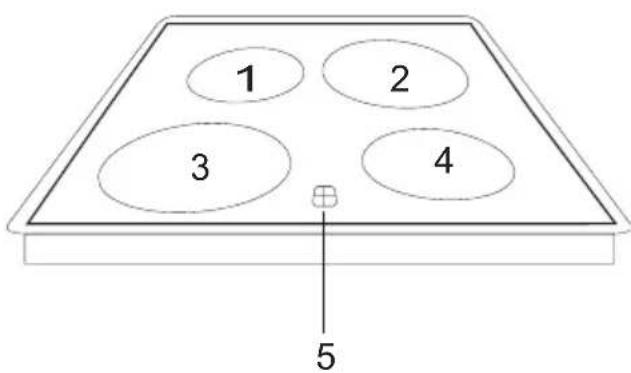

- Nominale spanning van het verwarmingselement ~230 V, 50 Hz - Max. vermogen 6,8 kW (de breedste versie) - Afmetingen 592 x 522 x 48 - Gewicht 7,8 kg De kookplaat kan worden bediend vanaf het bedieningspaneel of via de oven. Veel modellen van de kookplaat kunnen worden uitgerust met de volgende kookzones:

• Brede kookzone ∅210/120 normaal (2100 W) of HiLight (2200 W) Verwijdering van het gebruikte apparaat Dit product mag aan het einde van zijn levensduur niet verwijderd worden met het gewone huishoudelijk afval, maar moet worden afgegeven bij een inzamelpunt voor recycling van elektrische en elektronische apparaten. Het symbool op het product, de gebruiksaanwijzing of de verpakking wijst hierop. De materialen zijn afhankelijk van hun markering, herbruikbaar. Door hergebruik, materiaalrecycling of andere vormen van recycling van oude apparaten levert u een belangrijke bijdrage aan de bescherming van ons milieu. Informeer bij uw gemeente naar het betre󰀨ende inzamelpunt. Opgelet! U mag het apparaat pas gebruiken nadat u de gebruiksaanwijzing heeft doorgelezen en begrepen. Het apparaat is uitsluitend bestemd om mee te koken. Elk ander gebruik (bv. het verwarmen van ruimten) stemt niet overeen met zijn bestemming en kan gevaarlijk zijn. De producent behoudt zich het recht voor om wijzigingen aan te brengen die het gebruik van het apparaat niet beïnvloeden.27

3. Aanduiding van de kookwarmte

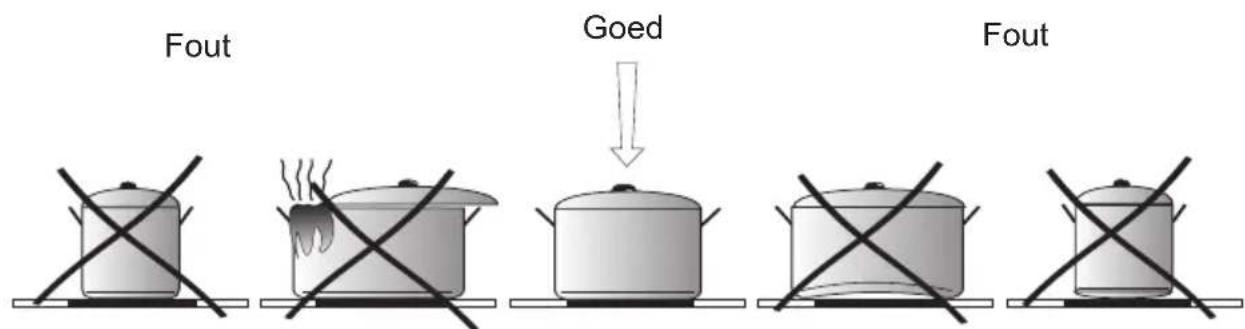

In het voorste gedeelte van de keramische kookplaat bevinden zich 4 aanduidingen (normaal onzichtbaar) die elk zijn toegewezen aan een andere kookzone. Bij een kookzonetempera- tuur die hoger is dan 50°C lichten deze op. Hierdoor kunt u de warmte volledig benutten, bv. voor het opwarmen of warmhouden van gerechten. Tegelijkertijd voorkomt dit verbrandingen omdat een uitgeschakelde kookzone nog steeds zeer heet is. Goed Fout Fout Belangrijk! Een goede pan bespaart energie. Een geschikte van heeft een dikke, vlakke bodem en een doorsnede die overeenkomt met de doorsnede van de kookzone. Hiermee ontstaat de beste warmteoverdracht. - op de keramische kookplaat geen gerechten bereiden in aluminiumfolie of vaatwerk van aluminium of kunststof; - let erop dat u geen krassen maakt op de plaat, bv. door verontreinigd vaatwerk met scherpe randen; - leg geen kunststof voorwerpen, bv. kleine lepels of vorkjes etc. op de plaat. Gebruik alleen vaatwerk met een deksel en let erop dat het deksel niet over de rand uitsteekt, zodat er geen condenswater op de plaat druppelt; - als u diepe krassen of breuken constateert, moet u de kookplaat onmiddellijk loskoppelen van het lichtnet en contact opnemen met de klantenservice; - zorg ervoor dat kinderen niet met het apparaat kunnen spelen; - Dit apparaat is niet bestemd voor gebruik door personen (waaronder kinderen) met fy- sieke, verstandelijke of psychologische beperkingen, of door personen die geen kennis hebben van het apparaat, tenzij dit gebruik plaatsvindt onder toezicht of conform de gebruiksaanwijzing die is overhandigd door de persoon die verantwoordelijk is voor de veiligheid van het apparaat.

4. Reiniging van de keramische kookplaat

Maak de kookplaat regelmatig en na ieder gebruik schoon, indien mogelijk in hete toestand. Dit voorkomt inbranden en sterke verontreiniging.28

6. Montage van de plaat

• Het werkblad van het meubel moet 28 tot 40 mm dik en minimaal 600 mm diep zijn. Verder moet het vlak en loodrecht liggen. U moet het werkblad bij de wand afdichten tegen vloeistof en vocht.

• De afstand tussen de uitsnijrand en de rand van het werkblad moet aan de voorkant minimaal 60 mm bedragen en aan de achterkant minimaal 50 mm.

• In bouwmeubelen moeten aan de bovenkant geneerd zijn en de lijmen die zijn gebruikt bij de productie moeten bestand zijn tegen temperatu- ren van 100°C. Als niet wordt voldaan aan deze eisen kan de oppervlakte vervormen en het neer loslaten.

• De uitsnijrand moet worden beschermd met een middel tegen opzwellen door vochtigheid

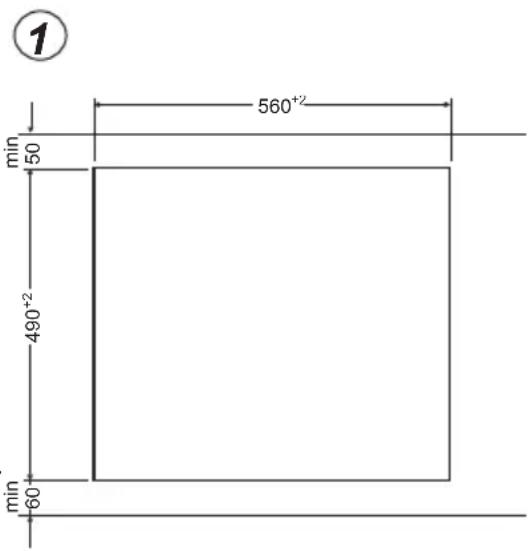

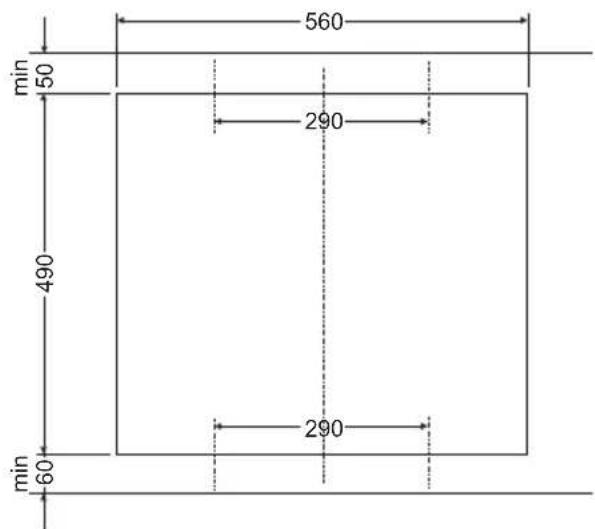

• Maak de uitsparing in het werkblad volgens teke- ning 1.

• Zorg voor een vrije ruimte van minimaal 80 mm onder de kookplaat om te zorgen voor een vrije luchtstroming en om oververhitting van de ruimte rond het kookvlak te voorkomen. Wanneer het oppervlak beschadigd raakt door suiker of gerechten met een hoog suikerge- halte, moet u altijd of minstens eenmaal voordat u begint met de bereiding van dergelijke gerechten, de kookplaat afnemen met een speciaal middel voor reiniging van keramische kookplaten of staal. Een dergelijk middel biedt namelijk ook bescherming doordat het een beschermlaagje met siliconenolie aanbrengt.

5. Aansluiting op een besturingsapparaat

Aansluiting van de kookplaat op een bedieningspaneel of de oven maakt u met een kabel- bundel die eindigt in stekkertjes. Deze zijn gemerkt met kleuren (wit, groen, blauw, zwart, geel). De aansluiting vindt plaats door de stekker met een bepaalde kleur uit de kabelbundel te steken in de stekkerdoos van het bedieningspaneel of de oven met dezelfde kleur. Tekening - verwijder lichte, niet ingebrande verontreinigingen met een vochtig doekje; - alle grote en sterk verbrande verontreinigingen ver- wijderen met een speciale schraper voor keramische kookplaten, zorg ervoor dat u geen krassen maakt op de plaat. (de schraper is uitgerust met een verwisselbaar opzetstuk /tekening/)

+229 INSTALLATIE Installatie van het apparaat zonder pak- king is niet toegestaan. Plaats de kookplaat symmetrisch in de meubelopening, zodanig dat de spleten tussen de kookplaat en de rand van het werkblad aan alle kanten gelijk zijn (g. 5). Aanbrengen van de pakking Afhankelijk van het model is de pakking door de fabrikant aangebracht (g. 1) Als de pakking niet door de fabrikant is aangebracht, ga dan als volgt te werk: Voordat u het apparaat in de aanrechtopening installeert, dient u de meegeleverde pakking op de onderzijde van de plaat aan te brengen (g. 2). Verwijder daartoe eerst de beschermfolie van de pakking en plak deze vervolgens zo dicht mogelijk tegen de rand van de plaat (g. 3, 4).

Montage van de kookplaat in het werkblad van keukenmeubel PG4**

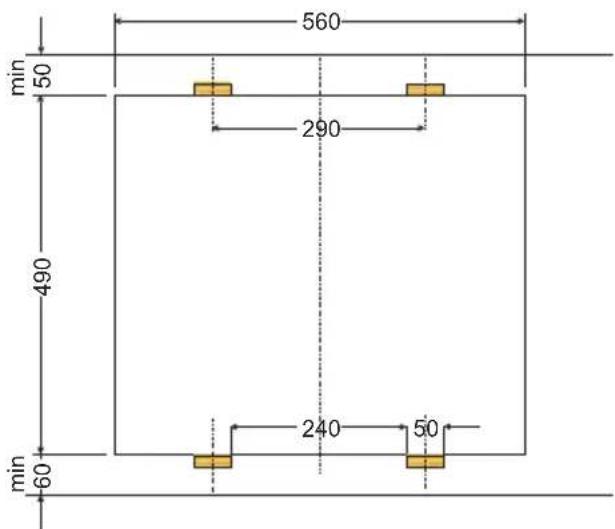

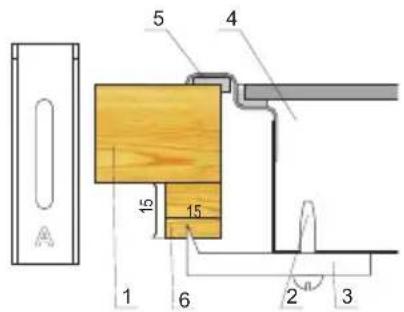

• Voor de bevestiging in een 38 mm dik werkblad moet u 4 bevestigingsklemmen "A" gebruiken. Op afb. 2 en afb. 3 ziet u de montage. Voor de bevestiging in een 28 mm dik werkblad moet u naast de bevestigingsklemmen "A" ook 4 houtblokjes met de afmetingen 15x15x50 mm gebruiken. Op afb. 4 en afb. 5 ziet u de montage.

• Controleer de dichting van de kookplaat op integriteit en juiste plaatsing op de kook- plaat.

• Schroef de bevestigingsklemmen vanaf de onderzijde licht aan.

• Maak het werkblad schoon, plaats de kookplaat in de opening en druk hem op het werkblad.

• Zet de bevestigingsklemmen verticaal ten opzichte van de kookplaatrand en schroef ze vast.

5. Kookplaatdichting

5. Kookplaatdichting

• bij sommige modellen is de dichting al vastgeplakt op de kookplaat31 Montage in meubelplaat PB*4V*0...

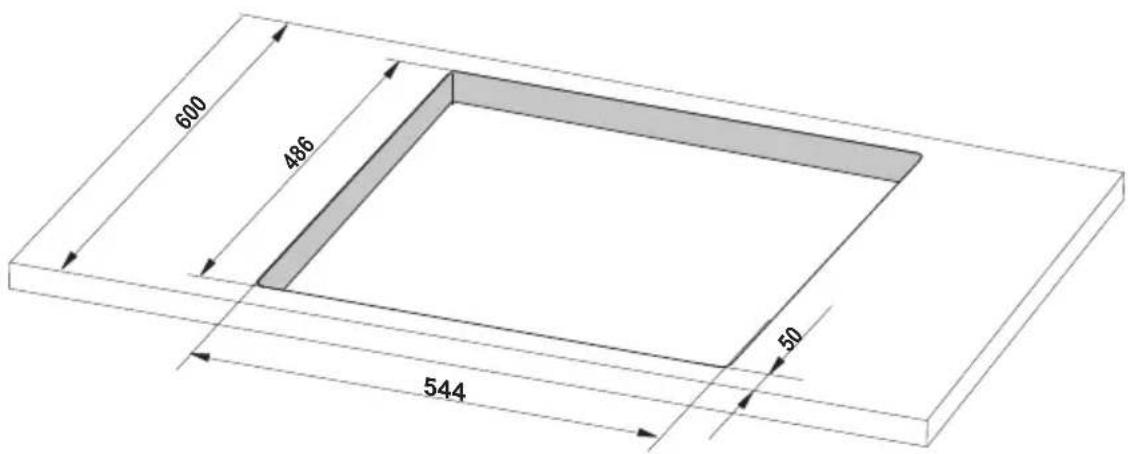

• Plaats (opening) in het meubelblad volgens de afmetingen die zijn getoond op de mon- tagetekening (Afb. A)

• De minimale vrije ruimte die u moet vrijlaten onder de keramische kookplaat bedraagt 80

• Sluit de plaat met de elektriciteitskabel aan volgens bijgevoegd schema

• Kies een kabeldoorsnede die past bij het vermogen van de plaat (deze handeling moet worden uitgevoerd door een erkend installateur)

• Controleer de dichting van de kookplaat op integriteit en juiste plaatsing op de kookplaat*

• Maak het werkblad schoon, plaats de kookplaat in de opening en druk hem op het werk- blad. Afb. A

2 - kookplaatdichting
