NAVODILA ZA UPORABO C824 CMI

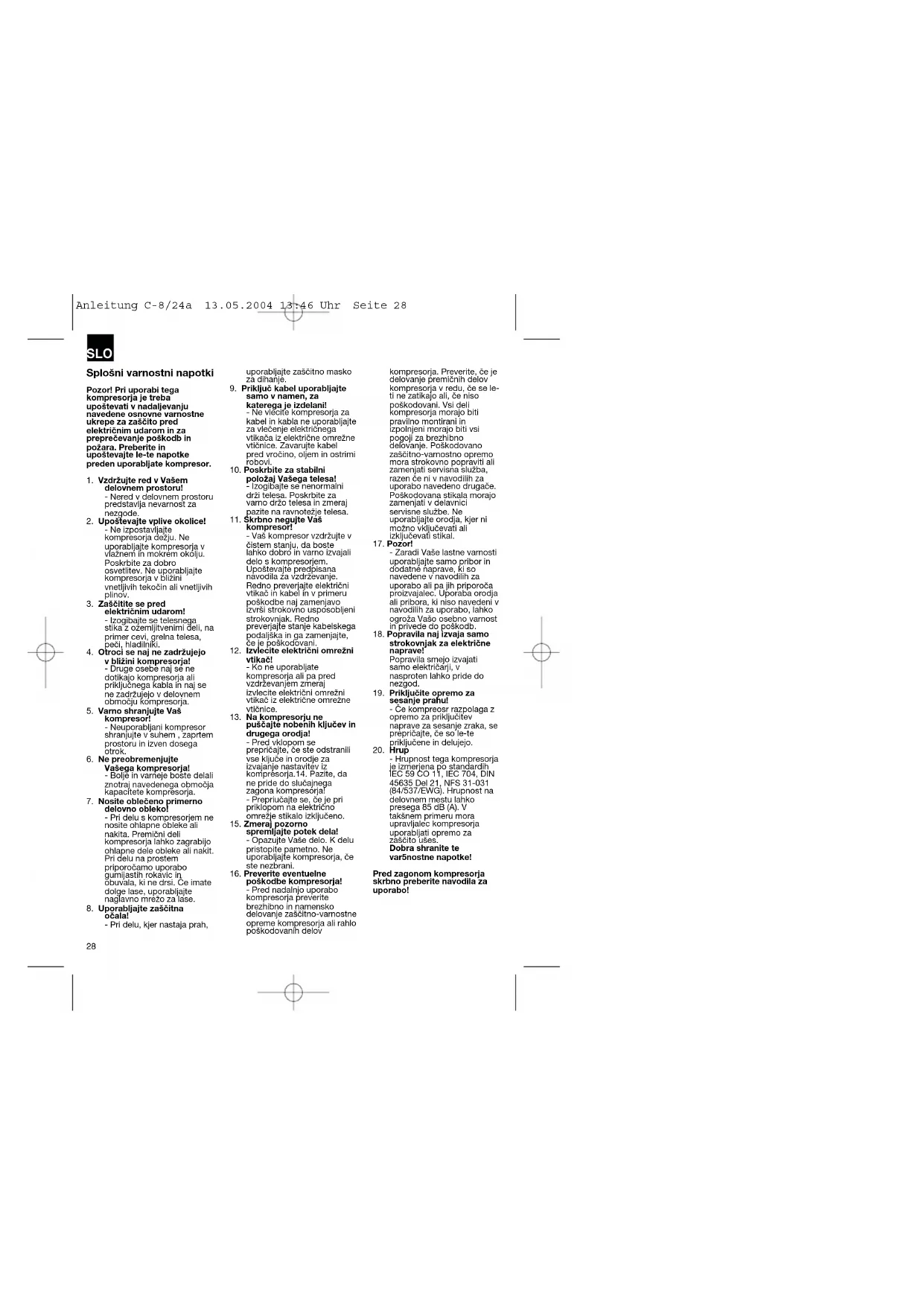

Anleitung C-8/24a 13.05.2004 13:46 Uhr Seite 2728 Splošni varnostni napotki Pozor! Pri uporabi tega kompresorja je treba upoštevati v nadaljevanju navedene osnovne varnostne ukrepe za zaščito pred električnim udarom in za preprečevanje poškodb in požara. Preberite in upoštevajte le-te napotke preden uporabljate kompresor.

1. Vzdržujte red v Vašem

delovnem prostoru! - Nered v delovnem prostoru predstavlja nevarnost za nezgode.

2. Upoštevajte vplive okolice!

- Ne izpostavljajte kompresorja dežju. Ne uporabljajte kompresorja v vlažnem in mokrem okolju. Poskrbite za dobro osvetlitev. Ne uporabljajte kompresorja v bližini vnetljivih tekočin ali vnetljivih plinov.

3. Zaščitite se pred

električnim udarom! - Izogibajte se telesnega stika z ozemljitvenimi deli, na primer cevi, grelna telesa, peči, hladilniki.

4. Otroci se naj ne zadržujejo

v bližini kompresorja! - Druge osebe naj se ne dotikajo kompresorja ali priključnega kabla in naj se ne zadržujejo v delovnem območju kompresorja.

delovno obleko! - Pri delu s kompresorjem ne nosite ohlapne obleke ali nakita. Premični deli kompresorja lahko zagrabijo ohlapne dele obleke ali nakit. Pri delu na prostem priporočamo uporabo gumijastih rokavic in obuvala, ki ne drsi. Če imate dolge lase, uporabljajte naglavno mrežo za lase.

8. Uporabljajte zaščitna

očala! - Pri delu, kjer nastaja prah, uporabljajte zaščitno masko za dihanje.

9. Priključ kabel uporabljajte

samo v namen, za katerega je izdelani! - Ne vlecite kompresorja za kabel in kabla ne uporabljajte za vlečenje električnega vtikača iz električne omrežne vtičnice. Zavarujte kabel pred vročino, oljem in ostrimi robovi.

kompresor! - Vaš kompresor vzdržujte v čistem stanju, da boste lahko dobro in varno izvajali delo s kompresorjem. Upoštevajte predpisana navodila za vzdrževanje. Redno preverjajte električni vtikač in kabel in v primeru poškodbe naj zamenjavo izvrši strokovno usposobljeni strokovnjak. Redno preverjajte stanje kabelskega podaljška in ga zamenjajte, če je poškodovani.

12. Izvlecite električni omrežni

vtikač! - Ko ne uporabljate kompresorja ali pa pred vzdrževanjem zmeraj izvlecite električni omrežni vtikač iz električne omrežne vtičnice.

13. Na kompresorju ne

puščajte nobenih ključev in drugega orodja! - Pred vklopom se prepričajte, če ste odstranili vse ključe in orodje za izvajanje nastavitev iz kompresorja.14. Pazite, da ne pride do slučajnega zagona kompresorja! - Prepriučajte se, če je pri priklopom na električno omrežje stikalo izključeno.

spremljajte potek dela! - Opazujte Vaše delo. K delu pristopite pametno. Ne uporabljajte kompresorja, če ste nezbrani.

16. Preverite eventuelne

poškodbe kompresorja! - Pred nadalnjo uporabo kompresorja preverite brezhibno in namensko delovanje zaščitno-varnostne opreme kompresorja ali rahlo poškodovanih delov kompresorja. Preverite, če je delovanje premičnih delov kompresorja v redu, če se le- ti ne zatikajo ali, če niso poškodovani. Vsi deli kompresorja morajo biti pravilno montirani in izpolnjeni morajo biti vsi pogoji za brezhibno delovanje. Poškodovano zaščitno-varnostno opremo mora strokovno popraviti ali zamenjati servisna služba, razen če ni v navodilih za uporabo navedeno drugače. Poškodovana stikala morajo zamenjati v delavnici servisne službe. Ne uporabljajte orodja, kjer ni možno vključevati ali izključevati stikal.

- Zaradi Vaše lastne varnosti uporabljajte samo pribor in dodatne naprave, ki so navedene v navodilih za uporabo ali pa jih priporoča proizvajalec. Uporaba orodja ali pribora, ki niso navedeni v navodilih za uporabo, lahko ogroža Vašo osebno varnost in privede do poškodb.

18. Popravila naj izvaja samo

strokovnjak za električne naprave! Popravila smejo izvajati samo električarji, v nasproten lahko pride do nezgod.

19. Priključite opremo za

sesanje prahu! - Če kompreosr razpolaga z opremo za priključitev naprave za sesanje zraka, se prepričajte, če so le-te priključene in delujejo.

- Hrupnost tega kompresorja je izmerjena po standardih

IEC 59 CO 11, IEC 704, DIN

45635 Del 21, NFS 31-031 (84/537/EWG). Hrupnost na delovnem mestu lahko presega 85 dB (A). V takšnem primeru mora upravljalec kompresorja uporabljati opremo za zaščito ušes. Dobra shranite te var5nostne napotke! Pred zagonom kompresorja skrbno preberite navodila za uporabo! SLO Anleitung C-8/24a 13.05.2004 13:46 Uhr Seite 2829 Na kompresorju so odpravljene motnje zaradi isker po smernicah EG 89/336 EWG. Kompresor ni primeren za uporabo na prostem po členu 3 smernice 2000/14/EG. Napotki za postavitev kompresorja ● Preglejte kompresor zaradi eventuelnih poškodb med transportom. Eventuelne poškodbe takoj sporočite transportnemu podjetju, ki je izvršilo izdobavo kompresorja. ● Pred začetkom uporabe je treba preveriti nivo olja v kompresorski črpalki. ● Kompresor namestite v bližini porabnika. ● Ne uporabljajte dolgih zračnih cevi in dolgih dovajalnih cevi (cevni podaljški). ● Pazite, da bo sesani zrak suh in brez vsebnosti prahu. ● Kompresorja ne nameščajte v vlažnem ali mokrem prostoru. ● Kompresor se sme uporabljati samo v primernem prostoru (v dobro prezračenem prostoru, pri temperaturi okolice +5°/+40 °C) . V prostoru ne sme biti prahu, kislin, pare, eksplozivnih ali vnetljivih plinov. ● Kompresor je primeren za uporabo v suhih prostorih. Uporaba kompresorja ni dopustna v območju, kjer se dela s pršečo vodo. Varnostni napotki za delo s komprimiranim zrakom in pršilkami za barvo Pozor! Upoštevajte UVV-VBG 16! Kompresor in cevi dosežejo pri obratovanju visoke temperature. Kontakt s takšnimi deli kompresorja lahko povzroči opekline. V plinih in parah, ki jih kompresor sesa, ne sme biti primesi, ki bi lahko v kompresorju privedle do požara ali eksplozije. Pri odvijanju cevne sklopke je treba držati z roko sklopni del, da preprečimo poškodbe zaradi povratnega udara cevi. Pri delu s pršilno pištolo nosite zaščitna očala. Tuji delčki in pršilni delčki lahko hitro povzročijo poškodbe. S pršilno pištolo ne brizgajte po ljudeh in ne čistite obleke na telesu. Pri pršenju z barvo upoštevajte varnostne napotke! Pozor! UVV-VBG 23 ● Ne delajte z razredčilnimi sredstvi s plamtiščem pod 21°C. ● Ne segrevajte lakov in razredčilnih sredstev. ● Če delate z zdravju škodljivimi tekočinami, morate uporabljati zaradi zaščite filterske pripomočke (čezobrazne maske). Upoštevajte tudi varnostne ukrepe, ki jih priporočajo proizvajalci takšnih snovi. ● Med postopkom pršenja in tudi v delovnem prostoru ne smete kaditi. Tudi barvne pare so lahko vnetljive. ● V delovnem prostoru se ne smejo nahajati oz. obratovati stroji, pri katerih prihaja do iskrenja in ne sme biti odprtega ognja. ● V delovnem prostoru ne shranjujte in ne uživajte hrane in pijače. Barvne pare so škodljive. ● Prostornina delovnega prostora mora biti večja od 30 m

in pri pršenju in sušenju SLO Tehnični podatki Priklop na električno omrežje 230 V ~ 50 Hz Moč motorja kW/PS 1,5 / 2 Število vrtljajev kompresorja min

Obratovalni tlak bar 8 Prostornina tlačne posode (v litrih) 24 Teoretična sesalna kapaciteta l/min. 210 Nivo moči zvoka LWA v dB (A) 97 Nivo zvočnega tlaka LPA v dB (A) 87 Vrsta zaščite IP 20 Teža kompresorja v kg 31 Anleitung C-8/24a 13.05.2004 13:46 Uhr Seite 2930 mora biti zagotovljena zadostna izmenjava zraka. Ne pršite proti vetru. Pri pršenju po gorljivih oz. nevarnih predmetih upoštevajte predpise lokalnih policijskih oblasti. ● V povezavi s tlačnimi cevmi iz PVC ne uporabljajte medijev kot so na primer testni bencin, butilni alkohol in metilen klorid (zmanjšana življenska doba uporabe cevi). Uporaba tlačnih posod po odredbi o tlačnih posodah (§ 13) ● Kdor uporablja tlačno posodo, mora le-to vzdrževati v brezhibnem stanju in jo pravilno uporabljati, kontrolirati, pravočasno izvrševati vzdrževalna dela na tlačni posodi in poskrbeti za varnostne ukrepe v skladu z okoliščinami. ● Nadzorne službe lahko v posameznih primerih odredijo potrebne kontrolne ukrepe. ● Tlačne posode se ne sme uporabljati, če le-ta kaže znake pomanjkljivosti, ki bi lahko ogrožale varnost zaposlenih ali tretjih oseb. ● Če se pri tlačnih posodah skupin III, IV, VI, in VII izkažejo poškodbe na tlačno obremenjenih stenah, ki privedejo do ustavitve obratovanja kompresorja po §13 odst. 3, mora upravljalec kompresorja o le-tem obvestiti izvedenca in se z njim dogovoriti o potrebnih ukrepih. Ob zagonu Montaža vztrajnikov: Priložene vztrajnike je potrebno montirati po navodilih v načrtu 1 Montaža gumijastega blažilnika: Priloženi gumijasti blažilnik je potrebno montirati na nosilno podnožje po navodilih v načrtu 2. Zamenjava oljnega zapiralnega čepa in montaža zračnega filtra: S pomočjo izvijača odvijte pokrov odprtine za polnjenje olja in vstavite v odprtino za polnjenje olja priloženi zapiralni čep (2). Privijte zračni filter (1) v stransko odprtino črpalke kompresorja. Električni priklop: Kompresor je opremljeni z električnim omrežnim kablom z zaščitnim kontaktnim vtikačem, ki ga je možno priključiti na vsako zaščitno kontaktno vtičnico 230 V ~ 50 Hz, ki je zavarovana s 16 A. Dolgi napajalni kabli, kabelski podaljški, bobni s kabelskim navitjem, itd. povzročijo padec napetosti in lahko ovirajo zagon motorja. Pri nizkih temperaturah pod 0 °C bo prihajalo do težavnega zagona motorja. Sestava tlačne zračne armature 1 tlačno stikalo 2 varnostni ventil 3 manometer (prikaz višine tlaka v tlačni posodi) 4 manometer (prikaz višine nastavitve tlaka) 5 zniževalec tlaka (nastavitev tlaka) 6 stikalo za vklop / izklop Nega in vzdrževanje ● Kondenzna voda: Kondenzno vodo izpuščamo dnevno z odpiranjem izpustnega ventila (na spodnji strani tlačne posode). ● Varnostni ventil: Varnostni ventil je nastavljeni na najvišji dopustni tlak v tlačni posodi. Prepovedano je spreminjati nastavitev varnostnega ventila ali odstranjevati plombo na varnostnem ventilu. ● Redna kontrola nivoja olja: Nivo olja mora biti razvidni na kontrolnem okencu med SLO

Anleitung C-8/24a 13.05.2004 13:46 Uhr Seite 3031 kontrolno točko nivoja olja in zgornjim robom kontrolnega okenca. Menjava olja: priporočano olje: SAE 15W/40 ali podobno Prvo polnjenje je treba zamenjati po 100 urah obratovanja kompresorja. Potem je treba izpuščati olje po vsakih 500 urah obratovanja in naliti novo olje. ● Menjava olja: Izključite motor in izvlecite omrežni električni vtikač iz omrežne električne vtičnice. Potem ko ste izpustili eventuelno prisotni zračni tlak, lahko odvijete vijak za izpust olja na črpalki kompresorja. Da ne bi olje iztekalo nenadzorovano, podstavite majhen pločevinasti žleb pod izpustno odprtino za olje in iztočite olje v ta namen podstavljeno posodo. Če olje ne izteče do konca, priporočamo, da nekoliko nagnete kompresor. Staro olje odstranite na odgovarjajočem mestu za odstranjevanje starega olja. Ko je vso olje izteklo, ponovno privijte vijak za izpust olja / kontrolno okence. Dolivajte novo olje dokler ne doseže nivo olja na kontrolnem okencu rdečo točko. Potem ponovno vstavite oljni čep. 1 filter 2 oljni čep 3 vijak za izpust olja 4 kontrolno okence ● Čiščenje sesalnega filtra Sesalni filter preprečuje vsesavanje prahu in umazanije. Ta filter je potrebno očistiti vsakih 300 ur obratovanja kompresorja. Zamašeni sesalni filter močno znižuje kapaciteto delovanja kompresorja. Filter lahko demontirate iz kompresorja kot je prikazano na sliki št. 3. Filter operite s čistilnim bencinom in ga ponovno montirajte na kompresor. Pozor! Počakajte, da se kompresor poponoma ohladi! Nevarnost opeklin! Nastavitev tlačnega stikala Tlačno stikalo je tovarniško nastavljeno. Vklopni tlak pribl. 5 bar Izklopni tlak 8 bar Če želite prestaviti tlačno razliko, postopajte na sledeči način: Demontirajte pokrov na tlačnem stikalu (odvijte zapiralni vijak). Z natičnim ključem 8 mm nastavljate na vijaku 1 diferenčni tlak P. Če vijak obračate v desno, se bo diverenčni tlak povečeval in istočasno tudi izklopni tlak. Če obračate vijak v levo, se bo diferenčni tlak zniževal in z njim tudi izklopni tlak. Možni vzroki za izpad delovanja kompresorja Vzroki za preobremenjevanje motorja in s tem vklopa preobremenitvenega stikala: ● Previsoka omrežna napetost ● Previsoka temperatura okolice in nezadostno dovajanje zraka ● Pokvarjeni kompresorski ventili in povratni ventil, ki ne tesni ● Minimalni nivo olja, težko vrtenje ojničnih ležajev Po ohladitvi ponovno vključite motorje na izmenični tok. Ne dotikajte se vročih delov agregata in njegovih cevi. Naročanje nadomestnih delov Pri naročanju nadomestnih delov navedite sledeče podatke : ● Tip kompresorja ● Art. številko kompresorja ● Identifikacijsko številko kompresorja ● Številko zahtevanega nadomestnega dela SLO
