C824 - Kompresor CMI - Bezplatný návod k obsluze

Značka	CMI
Model	C824
Typ výrobku	Vzduchový kompresor
Elektrické napájení	230 V ~ 50 Hz
Výkon motoru	1,5 kW / 2 CV
Rychlost otáčení kompresoru	2850 min⁻¹
Maximální provozní tlak	8 bar
Kapacita nádrže	24 litrů
Teoretický sací výkon	210 l/min
Hladina akustického výkonu (LWA)	97 dB(A)
Hladina akustického tlaku (LPA)	87 dB(A)
Typ ochrany	IP20
Hmotnost	31 kg
Zapínací tlak	5 bar
Vypínací tlak	8 bar
Doporučený typ oleje	SAE 15W/40 nebo ekvivalent
Interval výměny oleje	Každých 500 provozních hodin (první výměna po 100 h)
Čištění sacího filtru	Každých 300 provozních hodin
Odvod kondenzační vody	Každý den
Hlavní funkce	Stlačování vzduchu pro pneumatické nářadí, nafukování, stříkání barvy
Bezpečnostní zařízení	Bezpečnostní ventil, manometrický spínač, ochrana proti přetížení

Často kladené otázky - C824 CMI

Jak vypustit olej z kompresoru CMI C824 ?

Vypněte motor a odpojte zařízení. Uvolněte veškerý tlak vzduchu. Odšroubujte šroub vypouštění oleje na čerpadle a zachyťte použitý olej do nádoby. Mírně nakloňte kompresor pro usnadnění odtoku. Utáhněte šroub, poté vyjměte plnicí zátku a přidejte olej SAE 15W/40 po červenou rysku na skleněném průhledítku. Vraťte zátku.

Jaký olej použít pro kompresor CMI C824 ?

Doporučený olej je typu SAE 15W/40 nebo ekvivalent. Pokud je k dispozici, použijte speciální olej pro kompresory.

Jak často je třeba měnit olej ?

První výměna oleje musí být provedena po 100 hodinách provozu. Poté vyměňujte každých 500 hodin provozu.

Jak vyčistit sací filtr ?

Vyjměte filtr podle obrázku 3 v návodu. Očistěte jej technickým benzínem. Před vložením nechte zcela vyschnout. Tuto operaci provádějte alespoň každých 300 provozních hodin.

Jak odstranit kondenzační vodu z nádrže ?

Otevřete vypouštěcí ventil umístěný na dně nádrže každý den pro odstranění kondenzační vody. Ujistěte se, že nádrž není pod tlakem.

Jaký je maximální provozní tlak ?

Maximální provozní tlak je 8 bar. Bezpečnostní ventil je nastaven z výroby a nesmí být přestavován.

Jak nastavit tlak na manometrickém spínači ?

Sejměte kryt manometrického spínače. Použijte klíč s nástrčkou 8 mm k otáčení šroubu nastavení diferenčního tlaku. Otáčením doprava se zvyšuje diferenční tlak a vypínací tlak; otáčením doleva se snižuje diferenční tlak a vypínací tlak.

Jaké jsou základní bezpečnostní pokyny ?

Udržujte pracovní oblast čistou a dobře osvětlenou. Nevystavujte kompresor dešti nebo vlhkosti. Noste ochranné brýle a rukavice. Nikdy nemiřte vzduchovou pistolí na osoby. Při použití barvy nekuřte.

Co dělat v případě přetížení motoru ?

Zkontrolujte napájecí napětí, okolní teplotu a ventilaci. Zkontrolujte také stav ventilů kompresoru a hladinu oleje. Po ochlazení motor znovu zapněte. Vyhněte se dotyku horkých částí.

Kde najít náhradní díly ?

Pro objednání dílů uveďte typ zařízení (C824), číslo výrobku, identifikační číslo a číslo náhradního dílu. Kontaktujte autorizovaný servis.

NÁVOD K OBSLUZE C824 CMI

Dodržovat návod k použiti!

Varováni před nebezpečným, elektrickým napětim

Opozorilo pred nevamo električno napetostjo

Upozorenje od opasnog električnog napona

Varováni před horkým povrchem

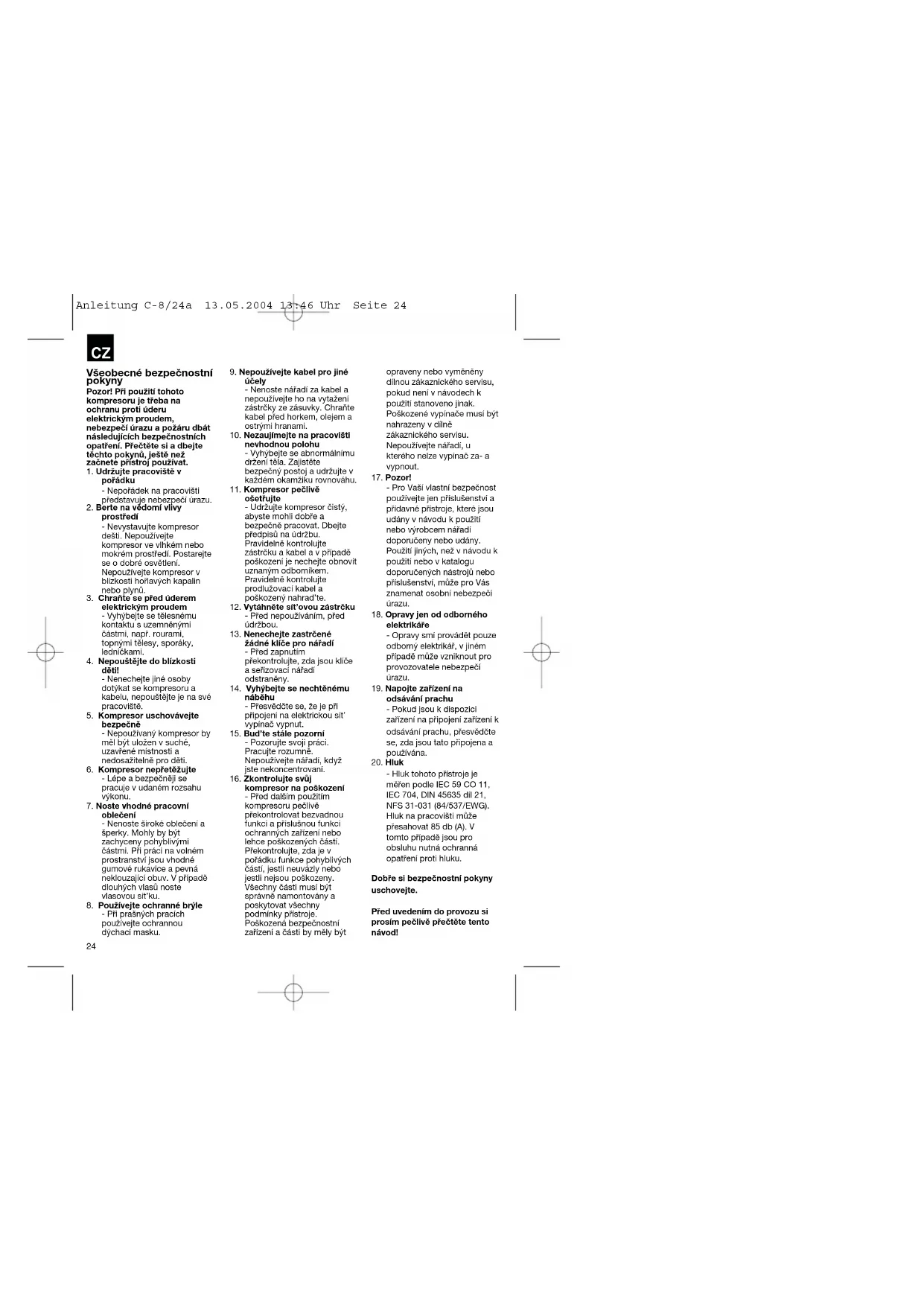

Všeobecné bezpečnostní pokyny

Pozor! Při použití tohoto kompresoru je třeba na ochranu proti úderu elektrickým proudem, nebezpečí úrazu a požáru dbát následujících bezpečnostních opatření. Přečtěte si a dbejte těchto pokynů, ještě než začnete přístroj používat. 1. Udržujte pracoviště v pořadku

- Nepořádek na pracovišti představuje nebezpeči úrazu. 2. Parte na výdomí vlivy

1. Berte na vědomí vlivy prostředí

2. Nevystavujte kompresor dešti. Nepoužívejte kompresor ve vlhkém nebo mokrém prostředí. Postarejte se o dobré osvětleni. Nepoužívejte kompresor v blizkosti hořlavých kapalin nebo plynů.

3. Chraňte se před úderem elektrickým proudem

4. Vyhýbejte se tělesněmu kontaktu s uzemněnými částmi, např. rourami, topnými tělesy, sporáky, ledničkami

5. Nepouštějte do blizkosti dětil

6. Nenechejte Jlné osoby dotýkat se kompresoru a kabelu, nepouštějte je na své pracovište.

7. Kompresor uschovávejte bezpečně

8. Nepoužívaný kompresor by měl být uložen v suché, uzavřené místnosti a nedosažitelně pro děti.

9. Kompresor nepřetěžujte

10. Lépe a bezpečněji se pracuje v udaném rozsahu výkonu.

11. Noste vhodné pracovni oblečení

12. Nenoste široké oblečení a šperky. Mohly by být zachyceny pohyblivými částmi. Pří práci na volném prostranství jsou vhodné gumové rukavice a pevná neklouzájící obuv. V připadě dlouhých vlasů noste vlasovou sit'ku.

13. Používejte ochranné brýle - Pri prašných pracich používejte ochrannou dýchací masku.

24

1. Nepoužívejte kabel pro jiné účely

2. Nenoste nářadí za kabel a nepoužívejte ho na vytažení zástrčky ze zásuvky. Chraňte kabel před horkem, olejem a ostrými hranami.

3. Nezaujimejte na pracovišti nevhodnou polohu

4. Vyhýbejte se abnormálnímu držení těla. Zajistěte bezpečný postoj a udržujte v každém okamžíku rovnováhu.

5. Kompresor pečlivě ošetřujte

6. Udržujte kompresor čistý, abyste mohli doře a bezpečně pracovat. Dbejte předpisů na udržbu. Pravidelně kontrolujte zástrčku a kabel a v případě poškození je nechejte obnovit uznaným odbomikem. Pravidelně kontrolujte prodlužovací kabel a pradorného schadětje

7. Vytáhněte sit'ovou zástrčku

8. Před nepoužíváním, před údržbou.

9. Nenechejte zastrčené žádné klíče pro nářadí

10. Před zapnutím překontrolujte, zda jsou klíče a seřizovací nářadí odstraněny.

11. Vyhýbejte se nechtěnému náběhu

12. Přesvědčte se, že je při připojení na elektrickou sit' vypínač vypnut.

13. Bud'te stále pozorni

14. Pozorujte svoji práci. Pracujte rozumně. Nepouživejte nářadi, když iste nekoncentrovani.

15. Zkontrolujte svůj kompresor na poškození

16. Před dalším použitím kompresoru pečilvě překontrolovat bezvadnou funkci a příslušnou funkci ochranných zařízení nebo lehce poškozených části. Překontrolujte, zda je v pořádku funkce pohyblivých částí, jestli neuvázly nebo jestli nejsou poškozeny. Všechny části musi být spravné namontovány a poskytovat všechny podmínky prístroje. Poškozená bezpočnostní zařízení a části by měly být

opraveny nebo vyměněny dilnou zákaznického servisu, pokud není v návodech k použití stanoveno jinak. Poškozené vypínače musí být nahrazeny v dilně zákaznického servisu. Nepouživejte nářadí, u kterého nelze vypínač za- a vypnout.

1. Pozor!

2. Pro Vaši vlastní bezpečnost používejte jen příslušenství a přídavné přístroje, které jsou udány v návodu k použití nebo výrobcem nářadí doporučeny nebo udány. Použití jlných, než v návodu k použití nebo v katalogu doporučených nástrojů nebo příslušenství, může pro Vás znamenat osobní nebezpečí úrazu.

3. Opravy jen od odborného elektrikáře

- Opravy smi provádět pouze odborný elektrikář, v jiném případě může vzniknout pro provozovatele nebezpečí úrazu.

1. Napojte zařízení na odsávání prachu

2. Pokud jsou k dispozici zařízení na připojení zařízení k odsávání prachu, přesvědčte se, zda jsou tato připojena a používána.

3. Hluk

4. Hluk tohoto pristroje je măren podle IEC 59 CO 11, IEC 704, DIN 45635 dil 21, NFS 31-031 (84/537/EWG). Hluk na pracovišti může presahovat 85 db (A). V tomto případě jsou pro obsluhu nutná ochranná opatření proti hluku.

Dobře si bezpečnostní pokyny uschovejte.

Pred uvedením do provozu si prosím pečlivě přečtěte tento návod!

Technická data
Připojení na sit' 230 V – 50 Hz
Výkon motoru KW/PS 1,5 / 2
Počet otáček kompresoru min'	2850
Provozni tlak bar 8
Objem tlakové nádoby (v litrech) 24
Teor. sací výkon l/min 210
Hladina akustického výkonu LWA v dB (A) 97
Hladina akustického tlaku LPA v dB (A) 87
Způsob kryti IP 20
Hmotnost přístroje v kg 31

Přístroj je odrušen podle EG směmic 89/336 EWG. Přístroj není konstruován pro užltí na volném prostranství příslušně podle článku 3 směrnice 2000/14/EG.

Pokyny k umístění

●Překontrolujte přístroj, zda nebyl při transportu poškozen. Připadně škody ihned nahlásit dopravci, který kompresor dodal.
●Před uvedením do provozu musi být překontrolován stav oleje v čerpadle kompresoru.
●K umistění kompresoru by mělo dojít v blízkosti spotřebiče.
- Je třeba se vyvarovat dlouhých vzduchových vedení a dlouhých přívodních vedení (prodloužení).
- Je třeba dbát na suchý a bezprašný nasávaný vzduch.
●Kompresor neumist'ovat ve vlhké nebo mokré mistnosti.
- Kompresor smi byt použiván pouze ve vhodných prostorech (dobře větrané, feplota okolí +5°/+40 °C). V prostoru se nesmí vyskytovat žádný prach, kyseliny, plyny, explozivní nebo uznětlivé plyny.
- Kompresor je vhodný pro používání v suchých prostorech. V oblastech, kde je pracováno se stříkající vodou,

neni použiváni dovoleno.

Bezpečnostní pokyny pro práci se stlačeným vzduchem a při stríkání barvy

Pozor! Dodržovat UVV-VBG 16!

Kompresor a vedení dosahují při provozu vysokých teplot. Doteky vedou k popálením.

Kompresorem nasávané plyny nebo páry je třeba udržovat prosté příměsí, které by mohly vést v kompresoru k požárům nebo výbuchům.

Pří uvolnění hadicové spojky je třeba spojku hadice držet rukou, aby se zabránilo zraněnim způsobeným vymrštěnim hadice.

Pří pracích s vyfukovací pistolí nosit ochranné brýle. Cizi tělesa a odfoukávané části mohou lehce způsobit zranění.

Vyfukovaci pistoli nefoukat na osoby nebo nečistit oděv na těle.

Dodržovat bezpečnostní pokyny při stříkání barvy!

Pozor UVV-VBG 23

●Nezpracovávat žádné laky nebo rozpouštědla s teplotou

vzplanuti menši než 21 °C.

●Laky a rozpouštědla
nezahřivat.
●Pokud jsou zpracovávány zdraví škodlivé kapaliny, jsou na ochranu nutné filtrační přístroje (obličejové masky). Dodržujte také údaje o bezpečnostních opatřenich výrobců těchto látek.
●Během stříkání, jako též v pracovní místnosti je zakázáno kouření. Také páry barev jsou lehce zápalné.
- Topeniště, otevřeně světlo nebo jiskřici stroje se nesmi vyskytovat resp. být používány.
- Potraviny a nápoje neskladovat a nekonzumovat v pracovní místnosti.
●Pracovni mistnost musi být větsi než 30 m² a musi být zajištěna dostatečná výměna vzduchu přl nastříkávání a sušení. Nestříkat proti větru. Při stříkání hořlavých popř. nebezpečných látek zásadně dodržovat ustanovení mistní policie
- Ve spojení s tlakovou hadici z PVC nezpracovávat žádná médla jako lakový benzin, butylalkohol a metylénchlorid (snížená životnost)

CZ

Provoz tlakových nádob podle nařízení o tlakových nádobách (§ 13)

1. Kdo provozuje tlakovou nádobu, musi ji udržovat v řádném stavu, řádně ji provozovat, kontrolovat, neprodleně provádět nutné opravárenské a údržbové práce a učinit podle okolnosti nutná bezpečnostní opatření.
2. Kontrolni úřad může v jednotlivých případech nařídit nutná kontrolní opatření.
3. Tlaková nádoba nesmí být provozována, pokud vykazuje nedostatky, kterými jsou ohrožení zaměstnanci nebo třetí osoby.
4. Pokud tlakové nádoby tříd III, IV, VI, a VII vykazují poškození stěn stojicích pod tlakem, která vedou k odstavení z provozu podle §13 odstavec 3, musi provozovatel informovat znalce a domluvit s nim nutná opatření.

K uvedení do provozu

Montáž koleček:

Přiložená kolečka musí být namontována podle výkresu 1.

Montáž prýžového nárazniku: Příložený prýžový nárazník musí být namontovan na opěrné noze příslušně podle výkresu 2.

Výměna olejového uzávěru a montáž vzduchového filtru: Šroubovákem odstraňte viko otvoru na plnění oleje a vložte přiloženou zátku (2) do otvoru na plnění oleje. Vzduchový filtr (1) našroubujte do postranního otvoru čerpadla kompresoru.

Elektrická přípojka:

Kompresor je vybaven sít'ovým vedením s vidlicí s ochranným kontaktem. Tato může byt připojena na každou zásuvku s ochranným kolikem 230 V - 50 Hz, která je jilštěna 16 A. Dlouhá přívodní vedení, jako též prodloužení, kabelové bubny atd. působuší pokles napětí a mohou zabranít naběhnuti motoru. Při nízkých teplotách pod 0 °C je naběhnuti motoru ohroženo těžkým chodem.

Vysvětlení armatury stlačeného vzduchu

1 Hlídač tlaku
2 Bezpečnostní ventil
3 Manometr (odečitáni tlaku v kotli)
4 Manometr (nastavený tlak může být odečítán)
5 Redukčni ventil (nastaveni tlaku)
6 Za-/vypínač

4 ① ② ③ ④ ⑤

Údržba a péče

●Kondenzační voda:

Kondenzační vodu je třeba každý den vypouštět otevřením odvodňovaciho ventilu (spodní strana tlakové nádoby).

- Bezpečnostní ventil:

Bezpečnostní ventil je nastaven na nejvyšší připustný tlak tlakové nádoby. Neni připustné bezpečnostní ventil přestavovat nebo odstranit jeho plombu.

●Pravidelné kontrolovat stav oleje:

Stav oleje musi byt viditelný v prühleditku mezi červeným kontrolnim bodem stavu oleje a horním okrajem prühleditka. Výměna oleje: doporučený olej SAE 15W/40 nebo rovnocenný. První náplň je třeba po 100 provozních hodinách vyměnit. Poté každých 500 provozních hodin olej vypustit a doplnit nový.

●Výměna oleje:

Vypněte motor a vytáhněte zástrčku ze zásuvky. Poté, co jste vypustíli eventuální tlak vzduchu, můžete vyšroubovat vypouštěcí šroub na čerpadle kompresoru. Aby olej nekontrolovaně nevytěkal, položte pod otvor malý plachový žlábek a olej zachyt'te. Pokud olej zcela nevyteče, doporučujeme kompresor trochu naklonit. Vypotrebovaný olej nechejte zlikvidovat v příslušné sběrně starých olejů. Když olej vytekl, vypouštěcí šroub oleje opět zašroubujte / pruhledítko.

Naplňte nový olej, až stav oleje v průhleditku dosáhne červeného bodu. Poté opět nasad'te zátku plnění oleje.

1 Filtr
2 Zátka plněni oleje
3 Vypouštěcí šroub
4 Prühleditko

5 ① ② ③ ④

- Čištění sacího filtru

Saci filtr zabraňuje nasávání prachu a nečistot. Je nutné tento filtr minimálně každých 300 provozních hodin vyčistit. Ucpany sací filtr podstatně brání výkonu kompresoru. Filtr je možně podle obrázku 3 vyjmout. Filtr vymýt benzinem na chemické čistění a opét vsadlt.

Pozor! Vyčkejte, až je kompresor kompletně ochlazen! Nebezpeči popálení

Nastavení hlídače tlaku

Hlidač tlaku je nastaven ze závodu.

Spínací tlak cca 5 barů Vypinaci tlak 8 barů

K přestavení tlakové diference postupujte následovně: Sejměte kryt hildače tlaku (vyšroubovani uzaviracího šroubu). Nastrčným kličem 8 mm se na šroubu 1 přestavi diferenční tlak P. Pri otáčení směrem doprava se zvýší diferenční tlak a současně také vypinaci tlak. Pri otáčení směrem doleva se zmenší diferenční tlak, tim je vypinaci tlak nižší.

Možné příčiny výpadku

vedoucí k přetížení motoru a tím k zareagování Jištění protl přetižení:

●moc vysoké sit'ové napěti
●moc vysoké teploty okoli a nedostatečný přívod vzduchu
●defektní ventily kompresoru
nebo netěsný zpětný ventil
●stav oleje minimální, ojniční ložisko těžce běži

Motory na střidavý proud po přestávce na ochlazení opět

CZ

zapnout. Vyhněte se doteku horkých části agregátu a potrubních vedení.

Objednání náhradních dílů

Při objednávce náhradních dílů je třeba uvést následující údaje:

●Typ přístroje
- Čislo výrobku prístroje
- Identifikačni číslo přístroje
- Číslo požadovaného náhradního dílu

SLO

Vklopní tlak pribl. 5 bar Izklopní tlak 8 bar

CZ 2e následovník pepozně zboží svou konopor a konstráciel rovněž i provedaním, jérž byše dana do prodaja spelečností OBI Merchandise Center GmbH, odpavida příplušným základnímbézpečnostnírn a zdravotním požiadankům směrmíc EU.

F que liabte profit d'après regard en matière de conception et de construction ainsi que dans son modèle commerciale par la OBI Merchandise Center GmbH au longements fondamentales du secants et cantains et aux directives communautiens applicables. GB that the following product complies with the appropriate basic safety and health requirements of the EC Directives based on its design and base, as brought into circulation by OBI Merchandise Center GmbH.

H hogy a kovedkapčiben leit iruški koncepolojaban is konteli mogišan valamint os OBI Merchandise Center GmbH istal fengelomba hastiti kivlešben megfele si EU/ra vonelčno čiropoviti biztonskgi és egiszegevdelemi e/klarsniki. HR da u djedelom opisani prizvošt na osnuju njegovog konsporana i načina gradnja kao i tizanja rađenog od OBI Merchandise Center GmbH odgovora jejam, ospoveni spurmesnim i zdravstvenia zehljevanja EO spamilni.

Udlisk nobo jiré rozmnozování dokumentace a průvodních dokumentů výrobíč, také pouze výrobíč je pripadne výradsné se souhlasam firmy ISO GmbH.

SLD

Poratla allange vraste razmočavanja dokumentacija in sprorljajoših dokumentov proizvodsku proizvaplas, heli v izlečkih je kredzijeno samo z izrečnim saglasiem firmé IBC GmbH.

HR

Nakradne leksanje i stora unmožavanja dokumentacije protech papira ovih proizvoda, ček i dječemčno koplanje, moguće jo samo uz iznično dopasihnja teikai ISC GmbH.

BILS

60Technické změny vyhrazeny

Tehnične spremembe pridržane.
