Márka	CMI
Modell	C824
Terméktípus	Levegőkompresszor
Tápellátás	230 V ~ 50 Hz
Motor teljesítmény	1,5 kW / 2 LE
Kompresszor fordulatszáma	2850 min⁻¹
Maximális üzemi nyomás	8 bar
Tartály űrtartalma	24 liter
Elméleti beszívási teljesítmény	210 l/perc
Akusztikus teljesítményszint (LWA)	97 dB(A)
Hangnyomásszint (LPA)	87 dB(A)
Védettségi típus	IP20
Súly	31 kg
Bekapcsolási nyomás	5 bar
Kikapcsolási nyomás	8 bar
Ajánlott olajtípus	SAE 15W/40 vagy azzal egyenértékű
Olajcsere intervallum	Minden 500 üzemóra után (első csere 100 óra után)
Beszívószűrő tisztítása	Minden 300 üzemóra után
Kondenzvíz elvezetése	Naponta
Fő funkciók	Levegőkompresszió pneumatikus szerszámokhoz, felfújás, szórópisztolyos festés
Biztonsági berendezések	Biztonsági szelep, nyomáskapcsoló, túlterhelés elleni védelem

Gyakran ismételt kérdések - C824 CMI

Hogyan kell leereszteni az olajat a CMI C824 kompresszorból?

Kapcsolja ki a motort és húzza ki a készüléket. Engedje le az összes levegőnyomást. Csavarja ki az olajleeresztő csavart a szivattyún, és fogja fel az elhasznált olajat egy edényben. Enyhén döntse meg a kompresszort az áramlás elősegítésére. Húzza meg a csavart, majd vegye ki a töltődugót, és adjon hozzá SAE 15W/40 olajat a szemüveg piros jelzéséig. Helyezze vissza a dugót.

Milyen olajat használjak a CMI C824 kompresszorhoz?

Az ajánlott olaj típusa SAE 15W/40 vagy azzal egyenértékű. Használjon kompresszorhoz való speciális olajat, ha elérhető.

Milyen gyakran kell olajat cserélni?

Az első olajcserét 100 üzemóra után kell elvégezni. Az azt követő cseréket 500 üzemóránként.

Hogyan kell tisztítani a beszívószűrőt?

Távolítsa el a szűrőt a használati utasítás 3. ábrája szerint. Tisztítsa meg lakkbenzinnel. Hagyja teljesen megszáradni, mielőtt visszahelyezi. Ezt a műveletet legalább 300 üzemóránként végezze el.

Hogyan kell elvezetni a kondenzvizet a tartályból?

Nyissa ki a tartály alján lévő leeresztőszelepet naponta a kondenzvíz elvezetéséhez. Győződjön meg arról, hogy a tartály nincs nyomás alatt.

Mi a maximális üzemi nyomás?

A maximális üzemi nyomás 8 bar. A biztonsági szelep gyárilag be van állítva, és nem szabad elállítani.

Hogyan kell beállítani a nyomáskapcsoló nyomását?

Távolítsa el a nyomáskapcsoló fedelét. Használjon 8 mm-es csőkulcsot a differenciálnyomás beállító csavar elforgatásához. Jobbra forgatva nő a differenciálnyomás és a kikapcsolási nyomás; balra forgatva csökken a differenciálnyomás és a kikapcsolási nyomás.

Melyek a legfontosabb biztonsági előírások?

Tartsa tisztán és jól megvilágítva a munkaterületet. Ne tegye ki a kompresszort esőnek vagy nedvességnek. Viseljen biztonsági szemüveget és kesztyűt. Soha ne irányítsa a légszórópisztolyt emberek felé. Ne dohányozzon festés közben.

Mit tegyek motor túlterhelés esetén?

Ellenőrizze a tápfeszültséget, a környezeti hőmérsékletet és a szellőzést. Ellenőrizze továbbá a kompresszor szelepeinek állapotát és az olajszintet. Lehűlés után kapcsolja be újra a motort. Kerülje a forró részek érintését.

Hol találom a pótalkatrészeket?

Alkatrészek rendeléséhez adja meg a készülék típusát (C824), a cikkszámot, az azonosító számot és a pótalkatrész számát. Vegye fel a kapcsolatot a hivatalos vevőszolgálattal.

HASZNÁLATI ÚTMUTATÓ C824 CMI

Vegye figyelembe a használati utasítást!

Figyelmeztetés a veszélyes, elektromos feszültség elől

Figyelmeztetés a forró felület elöl

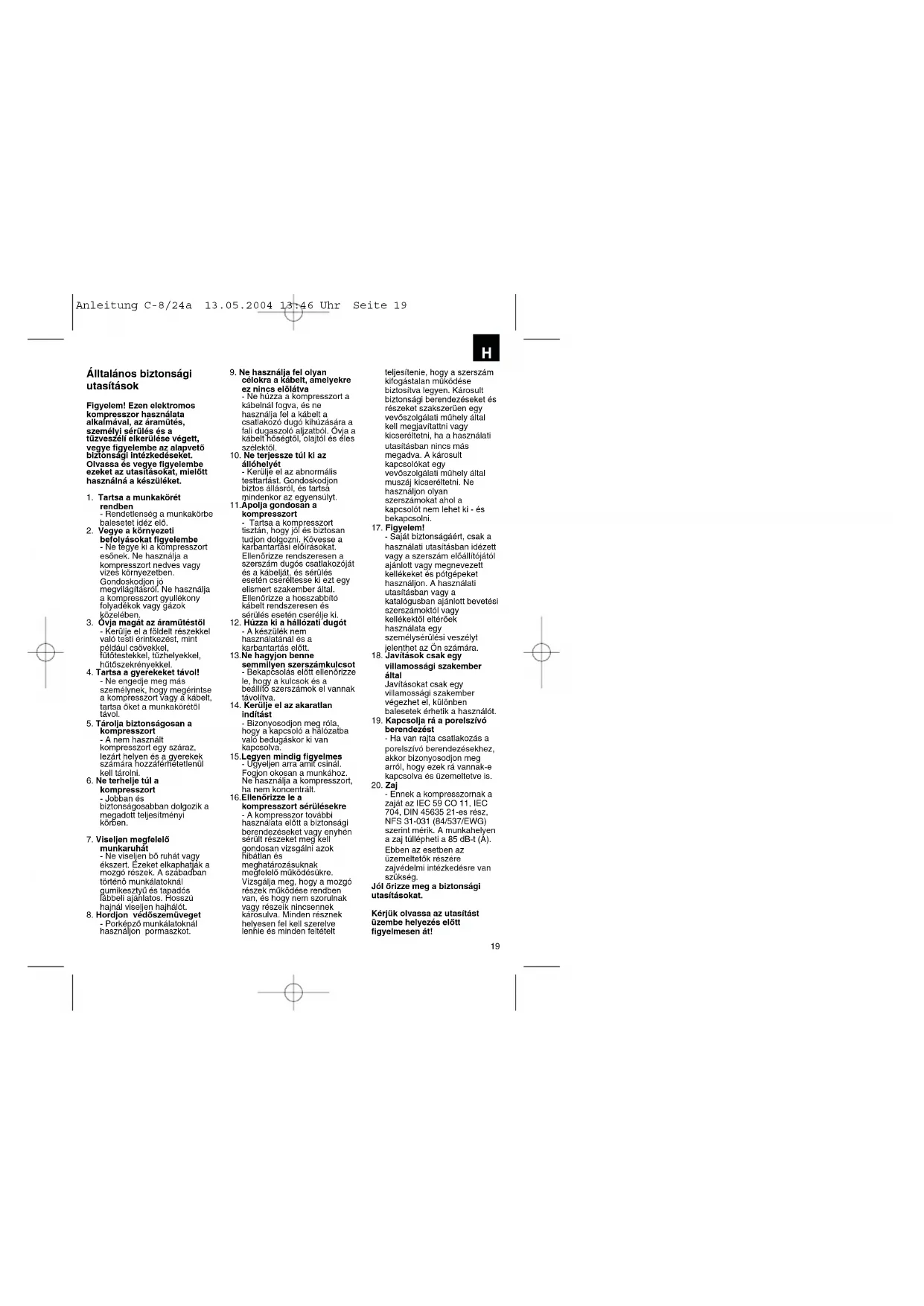

Álltalános biztonsági utasítások

Figyelem! Ezen elektromos kompresszor használata alkalmával, az áramütés, személyi sérülés és a tűzveszélí elkerülése végett, vegye figyelembe az alapvető biztonsági intézkedéseket. Olvassa és vegye figyelembe ezeket az utasításokat, mielőtt használná a készüléket.

1. Tartsa a munkakörét rendben

2. Rendetlenség a munkakörbe halosztat időz elö

3. Vegye a környezeti befolyásokat figyelembe

4. Ne tegye ki a kompresszort esőnek. Ne használja a kompresszort nedves vagy vizes környezetben. Gondoskodjon jó megvilágításról. Ne használja a kompresszort gyullékony folyadékok vagy gázok közelében.

5. Óvja magát az áramütéstöl

6. Kerülje el a földelt részekkel való testi érintkezést, mint például csövekkel, fűtötestekkel, tűzhelyekkel, hűtőszekrényekkel

7. Tartsa a gyerekeket távol!

8. Ne engedje meg más személynek, hogy megérintse a kompresszort vagy a kábelt, tartsa öket a munkakörétöl távol.

9. Tárolja biztonságosan a kompresszort

10. A nem használt kompresszort egy száraz, lezárt helyen és a gyerekek számára hozzáférhétetlenül kell tárolni.

11. Ne terhelje túl a kompresszort

12. Jobban és biztonságosabban dolgozik a megadott teljesítményi körben.

13. Viseljen megfelelő munkaruhát

14. Ne viseljen bő ruhát vagy ékszert. Ezeket elkaphatiák a mozgó részek. A szabadban történő munkálatoknál gumikesztyű és tapadós lábbeli ajánlatos. Hosszú hajnál viseljen halhálót.

15. Hordjon védőszemüveget

16. Porképző munkálatoknál használjon pormaszkot.

17. Ne használja fel olyan célokra a kábelt, amelyekre ez nincs elólatva

18. Ne húzza a kompresszort a kábelnál fogva, és ne használja fel a kábelt a csatlakozó dugó kihúzására a fall dugaszóló aljzatból. Ovja a kábelt hőségtől, olajtól és éles szélektől.

19. Ne terjessze túl ki az állóhelyét

20. Kerülje el az abnormális testtartást. Gondoskodjon biztos állásról, és tartsá mindenkor az egyensúlyt.
21. Apolja gondosan a kompresszort

- Tartsa a kompresszort tisztán, hogy jól és biztosan tudjon dolgozni. Kövesse a karbantarítási előírásokat. Elenőrizze rendszeresen a szerszám dugós csatlakozóját és a kábelját, és sérülés esetén cseréltesse ki ezt egy elismert szakember által. Elenőrizze a hosszabbító kábelt rendszeresen és

1. Húzza ki a hállózati dugót

2. A készülék nem használatánál és a kérsztés kölson ésorólje ki

3. Ne hagyjon benne semmilyen szerszámkulcsot - Bekapcsolás előtt ellenőnizze le, hogy a kulcsok és a beállító szerszámok el vannak távolítva.

4. Kerülje el az akaratlan indítást

5. Bizonyosodjon meg ról hogy a kapcsoló a hálóz való bedugáskor ki van kapcsolva.

6. Legyen mindig figyelmes

7. Ugyeljen arra amlt csinál. Fogjon okosan a munkához. Ne használja a kompresszort, ha nem koncentrált.

Ellenőrizele ze a kompresszort sérülésekre - A kompresszor további használata előtt a biztonsági berendezéseket vagy enyhén sérült részeket meg kell gondosan vizsgálni azok fibátlan és meghatározásuknak megfelelő működésükre. Vizsgálja meg, hogy a mozgó részek működése rendben van, és hogy nem szorulnak vagy részek nincsennek károsulva. Minden résznek helyesen fel kell szervele lennie és minden feltételt

teljesítenie, hogy a szerszám kilofágatalan működése biztosítva legyen. Károsult biztonsági berendezéseket és részeket szakszerűen egy vevőszolgálati műhely által kell megjavítatni vagy kicsérélítetni, ha a használati utasításban nincs más megadva. A károsult kapcsolókat egy vevőszolgálati műhely által muszáj kicsérélítotni. Ne használjon olyan szerszámokat ahol a kapcsolót nem lehet ki - és bekapcsolni.

1. Figyelem!

2. Saját biztonságáért, csak a használati utasításban idézett vagy a szerszám előállítójától ajánlott vagy megnevezett kellékeket és pótgépeket használjon. A használati utasításban vagy a katalógusban ajánlott bevetési szerszámoktól vagy kellékoktől eltérőök használata egy személysérülési veszélyt

3. Javítások csak egy villamossági szakember által Javításokat csak egy villamossági szakember végezhet el, különben balesetek érhetik a haszná

4. Kapcsolja rá a porelszívó berendezést

5. Ha van rajta csatlakozás a porelszívó berendezésekhez, akkor bizonyosodjon meg arról, hogy ezek rá vannak-e kapcsolva és üzemeltetve is.

6. Zaj

7. Ennek a kompresszornak a zaját az IEC 59 CO 11, IEC 704, DIN 45635 21-es rész, NFS 31-031 (84/537/EWG) szerint mérik. A munkahelyen a zaj túlépheti a 85 dB-t (A). Ebben az esetben az üzemeltetők részére zajvédelmi intézkedésre van szükség.

Jól örizze meg a biztonsági utasításokat.

Kérjük olvassa az utasítást üzembe helyezés előtt figyelmesen át!

H

Technikai adatok
Hálózati csatlakozás 230 V ~ 50 Hz
A motor teljesítménye kW/PS 1,5 / 2
Kompresszor-fordulatszám perc ^1	2850
Üzemnyomás bar 8
Nyomótartály térfogata (liter-ben) 24
Teo. szívóteljesítmény l/perc. 210
Hangteljesítménymérték LWA dB (A)-ben 97
Hangnyomásmérték LPA dB (A)-ben 87
Védelmi rendszer IP 20
A készülék tömege kg-ban 31

A készülék rádió-zavarszürés szempotjából megfelel a 89/336 EWG EG- irányvonali ajánlasoknak.

A készülék a 2000/14/EG irányvonal 3-ik szakaszának megfelelően, nem lett a szabadban történő használatra előrelátva.

Utasítás a készülék felállításához

• Vizsgálja felül a készüléket nem e sérült meg a szállításnál. Az esetleges sérüléseket jelentse azonnal annál a szállítási vállalatnál, amelyik a kompresszort szállította
• Az üzembevétel előtt muszáj a kompresszor szivattyú olajszintét le ellenőrizni.
• Telepitse a kompresszort lehetőleg a fogyasztó közelébe.
• Kerülje el a hosszú légvezetöt és hosszú bevezetést (hosszabbitókat).
• Ügyeljen arra, hogy a beszívott levegő száraz és pormenles legyen.
  ●Ne telepitse a kompresszort egy nedves vagy vizes helyiségben.
  ●A kompresszort csak megfelelő termekben (jól szellöztetet, a környzetehömerséklet +5"/+40°C) szabad üzemeltetni. A teremben nem

szabad pomak, savnak, párának, robbanékony vagy lobbanékony gáznak lennie.

●A kompresszor száraz termekbeni használatra alkalmas. Tiltott a használata az olyan kömyezetben, ahol fröccsenővízzel dolgoznak.

Biztonsági utasítások a sűrített levegővel és a festékszórókkal történő munkákhoz

Figyelem! Vegye figyelembe az UVV-VBG 16 -ot! Kompresszorok és ezek vezetékel üzemeltetés esetében magas hőmérsékleteket érnek el. Ezek megérintése égési sérüléseket okoznak.

A kompresszor által beszivott gázokat vagy párákat olyan keverékektől mentessen kell tartani, amelyek a kompresszorban tűzhöz vagy robbanáshoz vezethelnének.

A tömlökapcsolat

megeresztésénél a kapcsolórészt kézzel fogni kell, azért hogy ezáltal megakadályozza a tömlő visszacsapódása általi sérüléseket.

A kifúvó pisztollyal történő munka esetén, viseljen védöszemüvegeket. Az idegen testek és a kifújt részek által könnyen sérülések keletkezhotnek.

Ne fújjon a kifúvó pisztollyal személyek felé és ne tisztítson vele ruhát a testen.

Vegye figyelembe a biztonságl utasításokat a festékszóróval történő munkánál

Figyelem UVV-VBG 23

●Ne használjon olyan lakkokat és oldószerekket fel, amelyeknek a gyulladási pontja 21°C alatt van.
●Ne melegítse fel a lakkokat és az oldószereket.
●Ha az egészségre káros folyadékokat dolgoz fel, akkor védelem szempontjából szűrőkészülékek (arcvédők) szükségesek. Vegye figyelembe az ilyen anyagokat gyártók által megadott, a védőintézkedésekel kapcsolatos adatokat.
●A szórási folyamat alatt úgymint a munkateremben tilos a dohányzás. A festékek párál is könnyen gyúlékonyak.
●Nem szabad tüzhelyeknek, nyílt fényforrásoknak vagy szikrátképző gépeknek a teremben lenniük ill. nem szabad azokat üzemeltetni.
●Ne tároljon és ne fogyasszon élemiszerekel és italokat abban a teremben ahol dolgozik. A festékek párái károsak.
●A toremnek amelyben dolgozik 30 m ^1 -nél nagyobbnak kell lennie, és biztosítani kell a megfelelő szellőzést a festékszórásnál és szárításnál. Ne fecskendezzen a szélel szembe. A gyulladékony és a veszéljes fecskendezési szerel fecskendezésénél vegye figyelembe a helyi rendőrségi hivatal előirásait.
●A PVC-nyomástömlövel együtt nem ajánlatos a következő médlák fajtálnak, mint pl. tesztbenzín, butylakohol és methylenchlorid feldolgozzása (lecsökkenti az élettartamot).

Nyomórtartályok üzemeltetése a nyomórtartályok rendelete szerint (§ 13)

1. Aki egy nyomótartályt üzemeltet, annak a nyomótartályt egy szabályszerű állapotban kell tartania, szabályszerően üzemeltetnie, ellenőrizne, a szükséges karbantartási és helyreállítási munkálatokat azonnal elvégeznie és a körülmények szerint szükséges biztonsági intézkedéseket elvégeznie.
2. Egyes esetakben a felügyeleti hatóság elrendelheti a szükséges felügyeleti intézkedéseket.
   3.Egy nyomótartályt akkor nem szabad használni, ha olyan hibákat mutat fel, amelyek által az alkalmazottak vagy más személyek veszélyezlettve lennének.
3. Ha a III, IV, VI és VII csoportú nyomóartályok a nyomástviselő falazatokon károsulásokat mutatnak fel, amelyek a §13, 3-ik bekezdés szerinti üzemen kivül helyezéshez vezetnek, akkor az üzemeltetőnek értesítenie kell a szakértőt és egyeztetni vele a szükséges intézkedéseket.

Beüzemeléshez

A futókerekek felszerelése: A mellékelt futókereket az 1-es rajznak megfelelően kell

1 A2000

felszerelni.

A gumiütköző felszerelése: A mellékelt gumiütközőt a 2-es rajznak megfelelően kell

felszerelni a támasztólábra.

Az olajzár kicserélése és a leveg őszűrő felszerelése: Távolílsa egy csavarhúzóval el az olajbetöltő nyilás fedelét és tegye a mellékelt záródugót (2) az olajbetöltő nyilásba. Csavarja be a levegő szűrőt (1) a kompresszor szivattyú oldali

Villamos csatlakozás:

Az kompresszor egy védőérintkezős dugóval felszerelt hálózati kábellel van ellátva. Ezt minden oljan 230V \~ 50 Hz -es védőérintkezős dugaszoló alajazatra rá lehet kapcsolni, amelyik 16 A-rel van biztosítva. Hosszú vezetékek, valamint hoszbabítók, kábeldobok stb. feszültségesést időznek elő és meg ludják akadályozni a motorindíllást.

H

Alacsony hömérsékleteknél, 0°C alatt a motorinditás nehézkes járatúság által veszélyeztetve van.

A nyomólégszerelvény magyarázat

1 Nyomáskapcsoló
2 Biztonsági szelep
3 Manométer (kazánnyomás leolvasása)
4 Manométer (le lehet olvasni a beállított nyomást)
5 Nyomáscsökkentő (nyomásbeállitás)

4 ① ② ③ ④ ⑤

6 Ki / be - kapcsoló

Karbantartás és ápolás

●Kondenzviz:

A kondenzvizet naponta ki kell engedni, a vizelvezetőszelep megnyitása által (a nyomótartály padlóján).

●Biztonsági szelep:

A biztonsági szelep a nyomótartály legmagasabb engedélyezett nyomásra van beállítva. Tilos a biztonsági szelep elállítása vagy a plomba eltávolítása.

●Rendszeresen felülvizsgálni az olaiszintet:

Az olajszintnek a figyelőablak piros olajellenőrző pontja és a figyelőablak felső pereme között kell láthatónak lennie. Olajcsere: ajánlott olaj: SAE

15W/40 vagy egyenértékü

Az első olajtöllést 100 óra üzemidő után kell kicserélni. Azután minden 500 óra üzemidő után le kell engedni az olajat és új olajjal utánnatölteni.

●Olajcsere:

Kapcsolja ki a motort és húzza ki a hálózati dugót a dugaszól aljatból. Miután az esetleg meglevő légnymást leengedte, ki lehete csavarni a kompreszzor szivatyúan levő olajleeresztőcsavart. Tartson egy kis bádogcsatornát alá, azért hogy elkerülje az olaj ellenőrizetlen kifolyását és gyűjtse össze az olajat egy tartályba. Ha az olaj nem folyik teljesen ki, akkor a kompresszor enyhe megdönését ajánljuk.

Az öreg olajat a megfelelő fáradt olaj átvevőhelyen megsemmisíteni.

Ha az olaj teljesen kifolyt, akkor csavarja újra be az olajleeresztőcsavart / figyelőablakot.

Addig töltse be az új olajat, mig az olajszint a figyelőablakban a piros pontot el nem éri. Ezután tegye ismét be az olajtöltödugót.

1 Szürö

2 Olajtöltödugó

5 ① ② ③ ④

3 Olajleeresztöcsavar
4 Figyelöablak
● A szívószűrő tisztítása

A szivószűrő megakadályozza a por és a piszok beszívását.

Ezt a szüröt legalább minden 300 üzemöra után tisztitani kell. Egy eldugult szívószűrő erősen akadályozza a

kompresszor teljesítményét. A szüröt a 3-es kép szerint lehet kivenni. Mosóbenzinnel kimosni a szüröt, majd ismét berakni.

Figyelem! Várja meg amig a kompresszor teljessen lehül! Égési sérülések veszélye!

A nyomáskapcsoló beállítása

A nyomáskapcsoló gyárilag be van állítva.

Bekapcsolási nyomás cca. 5 bar Kikpacsolási nyomás 8 bar

A nyomáskülömbség

elállításához, a következő képpen kell eljárni:

Vegye le a nyomáskapcsoló fedelét (kicsavarni a zárócsavart). Egy 8 mm-es dugókulccsal el lehet állítani az 1-es csavaron a különbözeti nyomást P. Jobbra felé történő fordításnal növekszik a különbözeti nyomás és

egyidejűleg a lekapcsolási nyomás is. Balra feléi fordításnál csökken a különbözeti nyomás, ezáltal a lekapcsolási nyomás is alacsonyabb lesz.

Lehetséges kihagyási okok

amelyek a motor túlterheléséhez és ezáltal a túlterhelésvédő üzemeléséhez vezetnek:

●Túl magas hálózati feszültség
●Tül magas a környezeti hőmérséklet és nem elegendő a levegőbevezetés
●Hibás kompresszorszelep vagy szivárgó visszacsapódási szelep.

●Minimális az olajszint, nehézjáratú a hajtócsapágy

A váltakozó áramú motorokat a lehülési fázis után ismét bekapcsolni. Kerülje el a forró gépegységrészek és csővezetékek megérintését..

Pótalkatrészek megrendelése

A pótalkatrészek megrendelésénél a következő adatokat kellene megadni:

●A készülék típusát

●A készülék cikk-számát

●A készülék ident- számát

●A szükséges pótalkatrész, pótalkatrész- számát

CZ

Az termánek documentáciálnak és időrő elmányalnak az utánnyomása se sokszorostása, kivorszoean is ceir az ISC GmbH köljevel; telengyazásokel engedelyekell.

CZ

Technikai változások jogát fenntartva
