Uvod

Pregled pred dobavo in stevilke izdelkov

Opomba: Ta izdelek je bil pred dobavo pregledan.
Prodajalec vam mora predati podpisan izvod dokumenta o pregledu pred dobavo.

Kontaktni podatki pooblaščene servisne delavnice:
Ta navodila za uporabo so priložena izdelku s številko izdelka (serijsko številko):
/
Motor:
Menjalnik:

Opis izdelka

Rider 318 in Rider 320 AWD sta sedežni kosilnici. Pedala za voznjo naprej in vzvratno voznjo vozniku omogocata brezstopenjsko nastavljanje hitrosti. Stevec ur prikazuje, koliko ur je uporabnik uporabljal izdelek. Rider 320 AWDje opremljena s pogonom na vsa kolesa. Rider 318 in Rider 320 AWD se uporabljata s kosisci Combi sistemom BioClip.

Namen uporabe

Izdelek je izdelan za kosnjo trave na odprtih in ravnih tleh v stanovanjskih obmochij in vrtovih. ce zeelite izdelek

uporabljati za druga opravila, namestite izbirno dodatno opremo. Ce zeilete izvedeti vec o razpoložljivi dodatni opremi se obrnite na prodajalca podjetja Husqvarna.

Zavarujte svoj izdelek

Sklenite zavarovalno polico za svoj nov izdelek. V
primeru negotovosti se obrnite na svjo zavarovalnico. Priporoclaro celostno zavarovanje, vkljucono z
zavarovanjem za tretje osebe, pozar, poskodbe, krajo in
vandalizem.

Pregled izdelka

1. Stopalka za voznjo naprej
2. Stopalka za vzvratno voznjo
3. Dvižna ročica za kosisce
4. Ročica za nastavitev visišne košnje
5. Kontaktna klučavnica
6. Uravnavanje plina
7. Stevec ur
8. KljučavnicaPokrova

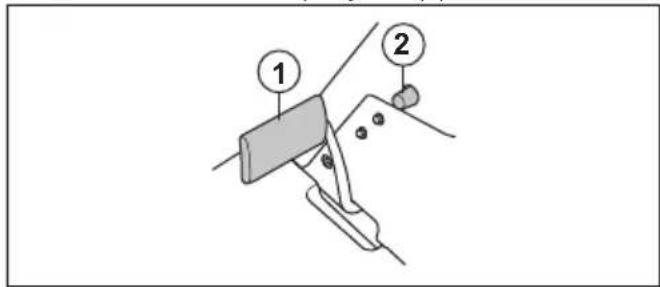

9. Stopalka parkirne zavore

10. Gumb za zaklepanje parkirne zavore

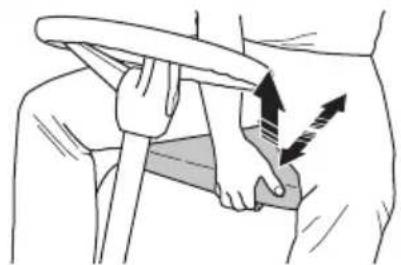

11. Nastavitev sedeža

12. Tipska plościca
13. Rocica za vklop ali izklop pogona na sprednji premi, Rider 320 AWD
14. Pokrovček rezervoorja za gorivo
15. Vijak za izpust olja
16. Baterija
17. Rocica za vklop ali izklop pogona, Rider 318. Rocica za vklop ali izklop pogona na zadnji premi, Rider 320 AWD

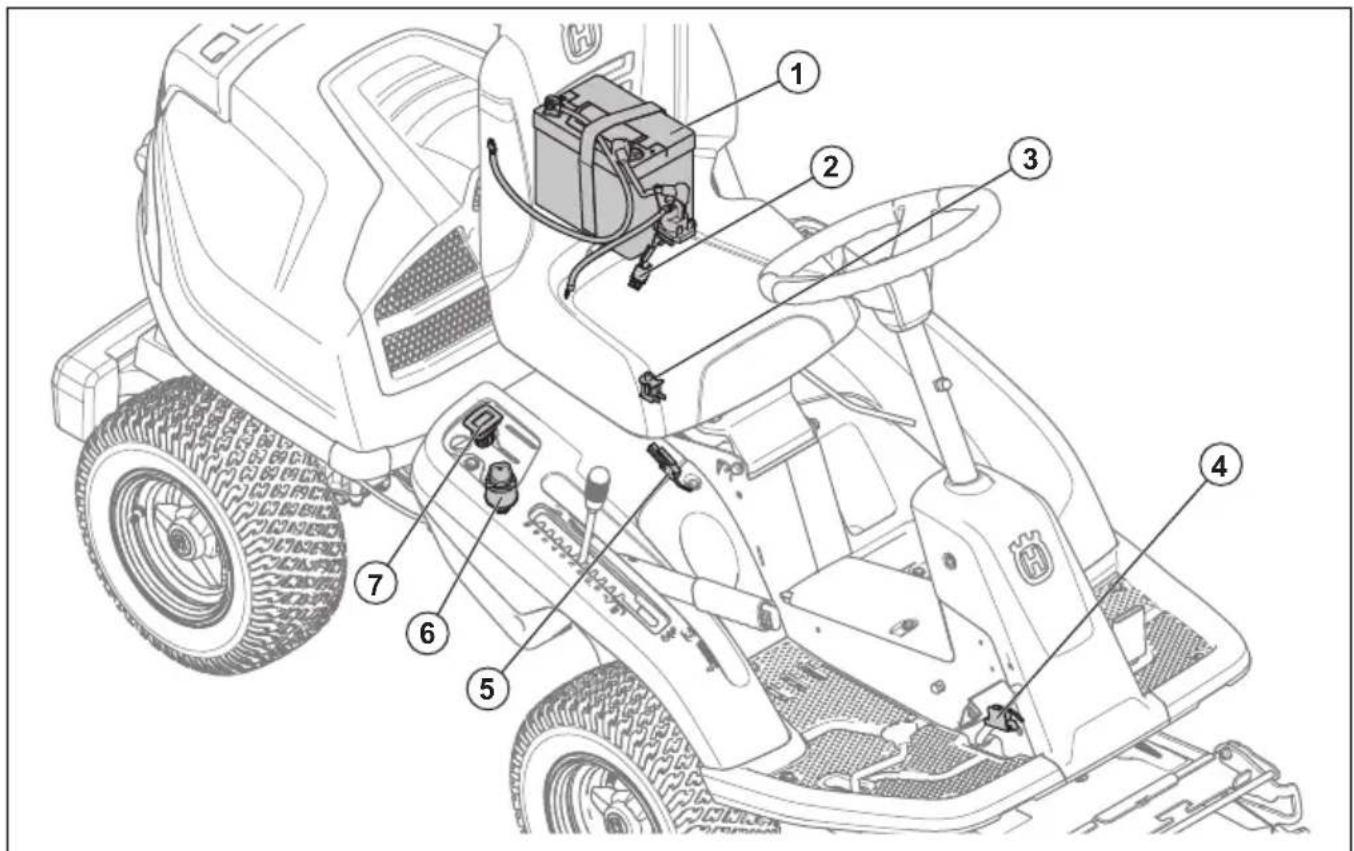

Pregled elektricegaSYSTEMA

1. Baterija
2. Glavna varovalka
3. Varnostno stikalo sedeža
4. Mikrostikalo, parkirna zavora
5. Varnostno stikalo za dvizno ročico
6. Kontaktna ključavnica
7. Stevec ur

Varnostno stikalo sedeža

Ko operater vstane s sedeza, varnostno stikalo sedeza. vzpostavi varnostni tokokrog. Ce so rezila aktivirana ali parkirna zavora ni aktivirana, se motor in pigeon rezil zaustavita. Glejte tudi Varnostni tokokrog na strani 106.

Stevecur

Stevec ur prikazuje, koliko ur je motor deloval. Cas, v katerem je bil kontakt vklopljen, motor pa ni deloval, se ne belezi. Zadnja stevilkaprikazuje desetine ure (6 minut).

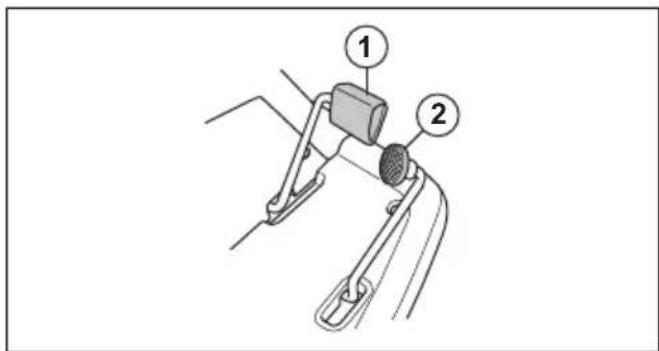

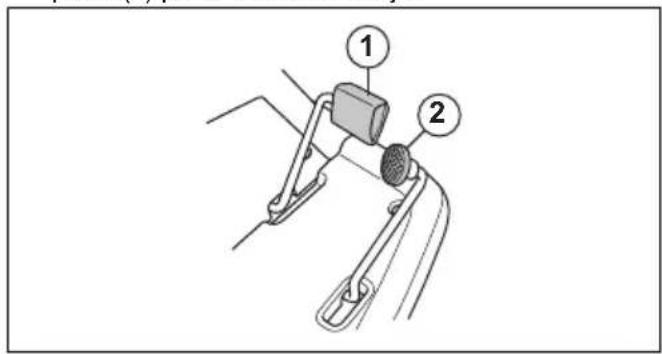

Pedala za vožnjo naprej in vožnjo vžvratno

Hitrost brezstopenjsko nastavite z dvema pedaloma. Pedal (1) se uporablja za voznjo naprej, pedal (2) pa za vzvratno voznjo. Izdelek zavira, ko spustite pedala.

Kosišće

Kosišca za ta izdelek so kosišca Combi sistemom BioClip. BioClip razreže travo v gnojilo. Kosišce Combi je mogoce uporabljati sistemom BioClip. BrezPokrova BioClip je trava izvržena skozi zadnjo odprtino.

Znaki na izdelku

POZOR: Povrsna in napacna uporaba lahko povzroci tezke poskodbe in celo smrt uporabnika ali drugih.

Pred začetkom uporabe izdelka natančno preberite navodila za uporabo in se prepricajte, da ste jih razumeli.

Vrtljiva rezila. Ko je motor vklopljen, se izogibajte stiku s Pokrovom.

Opozorilo: vrtljivi deli. Izogibajte se stiku z njimi.

Pazite na leteče in odbite predmete.

Izdelka nikoli ne uporabljajte, ce so v blizini ljudje, se posebej otroci, ali zivali.

Pred in med vzvratno voznjo z izdelkom glejte nazaj.

Nikoli ne kosite trave po vzpetinah z naklonom. Izdelka ne uporabljaje na pobocijh z naklonom, vejim od 10^ . Glejte Kosnja na klancinah na strani 106.

Na izdelku nikoli ne prevazajte oseb.

Zapeljite naprej.

Nevtralna prestava.

Zapeljite vzvratno.

Parkirna zavora.

Izdelek je v skladu z veljavnimi direktivami ES.

Emisije hrupa v okolje v skladu z direktivo Evropske skuposti. Podatek za emisijo izdelka je naven den v poglavju "Tehnici podatki" ter na nalepki.

Vedno nosite odobreno zašcitno opremo za ušesa.

Izklopite motor.

START

ZaZenite motor.

Stevilo vrtljajev motorja - veliko.

Stevilo vrtljajev motorja - majhno.

Gorivo.

Najv. 10% etanola.

Višina kosnje.

Servisni položaj za ročico za nastavitev visine kosnje.

Rezila so aktivirana.

Rezila so deaktivirana.

Servisni položaj za kosije.

Aktivacija in izklop pogonskegaSYSTEMA.

Nivo olja.

Opomba: Ostali znaki in oznake na izdelku se nanašajo na zahteve za certifikacijo, ki veljajo za druga komercialna območja.

Odgovornost proizvajalca

Kot je navedeno v zakonodaji, ki ureja odgovornost proizvajalca, ne prevzemamo nikakrsne odgovornosti za

poskodbe, ki bi jih nashi izdelki povzrocii v naslednjih primerih:

• Izdelek ni pravilno popravljen.

• Izdelek je popravljen z deli, ki jih ni izdelal ali odobril proizvajalec.

• Na izdelku je namescena dodatna oprema, ki je ni izdelal ali odobril proizvajalec.

• Izdelek ni bil popravljen v pooblascenem servisnem centru ali pri pooblascenem organu.

Varnost

Opozorila, previdostni ukrepi in opombe se uporabljajo za izpostavljanje zlasti pomembnih delov navodil za uporabo.

OPOZORILO: Se uporabi, ce obstaja nevarnost poskodbe ali ziviljenjske ogrozenosti operaterja ali opazovalcev ob neupostevanju navodil v tem prirocniku.

POZOR: Se uporabi, ce obstaja nevarnost poskodb izdelka, drugega materiala ali bliznjega območja ob neupoštevanju navodil v tem priročniku.

Opomba: Se uporabi za podajanje podrobnejish informacij, potrebnih v dani situaciji.

Splošna varnostna navodila

OPOZORILO: Izdelek lahko odreze roke in noge ter mece predmete. Ce ne upostevate varnostnih navodil, lahko pride do resnih poskodb ali smrti.

OPOZORILO: Ce je rezalna oprema poskodovana, izdelka ne uporabljaje vec. Poskodovana rezalna oprema lahko mece predmete in povzroci resne poskodbe ali smrt. Nemudoma zamenjaje poskodovana rezila.

OPOZORILO: Izdelek med delovanjem ustvarja elektromagnetno polje. To polje lahko v nekaterih pogojih moti delovanje aktivnih ali pasivnih medicinskih vsadkov. Da bi zmanjsali nevarnost ki bi lahko povzročila resne poskodbe ali smrt, priporočamo, da se osebe z medicinskimi vsadki pred uporabo izdelka posvetujejo s svojim zdravnikom in proizvajalcem vsadka.

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Vedno bodite previdni in ravnajte razumno. Izogibajte se vsem situacijam, za katere se ne

počutite dovolj usposobljeni. Če ste po branju navodil za uporabnika negotovi glede delovnih postopkov, se pred nadalnjimi postopki posvetujte s strokovnjakom.

Pred zagonom izdelka je treba natancno prebrati in razumeti navodila za uporabo ter navodila na izdelku.
- Naučite se varno uporabljati izdelek in njegove krmilne elemente ter se seznanite z načinom hitre zaustavitve izdelka.
- Naučite se prepoznati varnostne oznake.
- Izdelek mora biti Čist, zato da je lahko jasno prebrati oznake in nalepke.
- Ne pozabite, da je uporabnik odgovoren za nesreče, ki jih povzroci drugim ljudem ali njihovi lastnini.

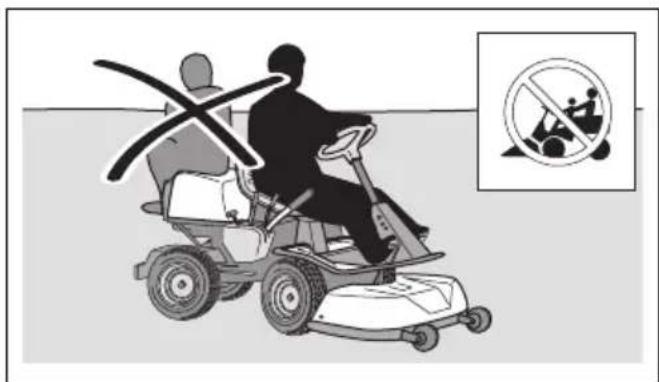

- Ne prevalajte potnikov. Izdelek sme uporabljati le ena oseba.

• Izdelka ne pustite brez nadzora, ce je motor vklopljen. Preden izdelek pustite brez nadzora, vedno ustavite rezila, aktivirajte parkirno zavoro, ustavite motor in odstranite ključ.
• Izdelek uporablajte le podnevi ali v pogojih, ki zagotavljao zadostno kolićino svetlobe. Izdelek mora biti vedno na varni razdalji od lukenj ali drugih nepravilnosti v tleh. Bodite pozorni na druga morebitna tveganja.
• Izdelka nikoli ne uporabljajte v slabem vremenu, na primer v megli, v dežju, na zatohlih ali vlaznih mestih, pri močnem vetru, mrazu, ce obstaja nevarnost strele itd.
• Poisčite in oznacite mesta vecjih kamnov in drugih nepremicnih predmetov, da preprecite trke.
• Z območja odstranite predmete, kot so kamni, igrace itd., ki bi se lahko ujeli med rezila in bi jih nato vrglo ven.

• Otrokom ali drugim osebam, ki niso pooblascene za upravljanje izdelka, ne dovolite, da bi uporabljali izdelek ali ga servisirali. Starost uporabnika je dolocena s krajevnimi zakoni.
  Pred zagonom motorja, vklopom pogona ali začekom premikanja izdelka se prepričajte, da v blizini izdelka ni nikogar drugega.
• Med kosnjov blizini ceste ali preckanjem ceste bodite pozorni na promet.
• Izdelka ne uporabljaje, ce ste utrujeni, pod vplivom alkohola ali drog ali zdravil oziroma v drugih okoliscinah, ki lahko negativno vplivajo na vaš vid, pozornost, koordinacao ali presojo.
• Izdelek vedno parkirajte na ravni povrsini, motor pa ne sme delovati.

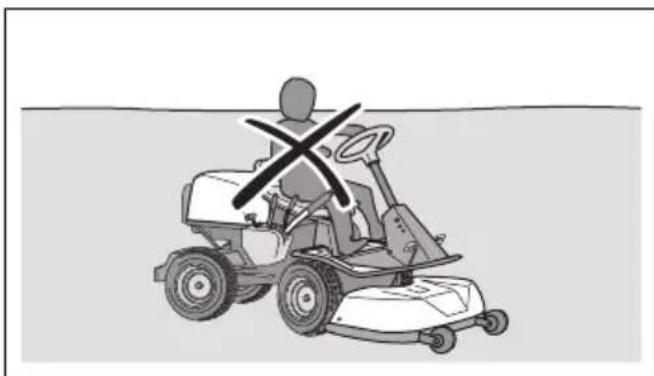

Varnostna navodila v zvezi z otroki

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ce niste dovolj pozorni na otroke v blizini izdelka, lahko pride do resnih nesreč. Izdelek in kosnja lahko pritegnota otroke. Otroci rajverjetneje ne ostanejo na mestu, kjer ste jih nazadnje videli.
• Otroci se ne smejo zadrževati v območju kosnje. Prepričajte se, da je ob otrokih odgovna oseba.
  Opazujte otroke in zaustavite izdelek, cse se priblizajo delovnemu obmochju. Bodite zelo previdni blizu vogalov, grmov, dreves ali drugih predmetov, ki vam ovirajo jasen pogled.
  Pred in med vzvratno voznjo glejte nazaj in navzdol ter se takoprepricajte, da v blizini ni otrok.
• Na izdelku ne prevažajte otrok. Z izdelka lahko padejo in se resno poskodujejo ali preprecijo varno manevriranje izdelka.
• Otroci izdelka ne smejo uporabljati.

Varnostna navodila za uporabo

OPOZORILO: Med ali neposredno po delovanju se ne dotikajte motorja ali izpušnegaSYSTEMA. Med uporabo postaneta motor in izpušni system zelo vroča. Nearnost opeklin, požara ali škode na lastnini ali bliznjih obmocjih. Med uporabo izdelka se izogibajte grmov in drugih predmetov.

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

Pred in po vzvratni voznji vedno gleje navzdol in nazaj. Bodite pozorni na velike in majhne ovire.
Pred zavijanjem v vogalih zmanjsajte hitrost.
Pri voznji po obmocjih, ki jih ne nameravate kositi, ustavite rezila.

POZOR: Pred uporabo izdelka preberite
previdnostna navodila v nadaljevanju.

Pred uporabo izdelka z dovodne odprtine hladnega zraka motorja odstranite travno in umazanijo. Ce je odprtina za dovod hladnega zraka blokirana, obstaja nevarnost okvare motorja.
- Previdno se izogibajte kamnom in drugim vecjim predmetom, in poskrbite, da se jih z rezili ne dotaknete.
- Z izdelkom se ne premikajte prek teh predmetov. Če med upravljanjem izdelka prevozite ali udarite ob predmet, se ustavite se ter preglejte izdelek in kosišće. Če je potrebno, izdelek popravite, preden ga ponovno zaženate.

Osebna zašcitna oprema

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Med uporabo izdelka obvezno uporabljajte ustrezno osebno zašcitno opremo. Osebna zašcitna oprema ne more v celoti prepreci t i poskodb, vendar v

primeru nesreče omili posledice. Prodajalec vam pomaga izbrati ustrezno opremo.

• Vedno uporabljaje odobreno zašcito za sluh. Dolgotrajna izpostavljenost hrupu lahko povzroči trajne okvare sluha.
• Vedno nosite zašcitne Čevlje ali škornje.
  Priporocamo Čevlje z jekleno ojacitvijo za prste.
  Izdelka ne uporabljaje bosi.

• Po potrebi nosite rokavice, na primer pri namescheckanju, pregledovanju ali cicheckenju rezalne opreme.
• Ne nosite ohlapnih oblačil, nakita ali drugih predmetov, ki se lahko ujamejo med premikajoće se dele.
• Paket prve pomovi in gasilni aparat hranite na dosegu roke.

Varnostne naprave na izdelku

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ne uporabljaje izdelka s poskodovanimi varnostnimi napravami. Redno preverjaje varnostne naprave. Če so varnostne naprave poskodovane, se obrnite na pooblasčeno servisno delavnico Husqvarna.
• Ne spreminjaje varnostnih naprav. Izdelka ne uporabljaje, ce zašcitne plošće, zašcitniPokrovi, varnostna stikala ali druge zašcitne naprave niso namešcene oz. so poskodovane.

Motor lahko zaženete le, Če so izpolnjeni naslednji pogoji:

• Ko se dvigne kosišće in se aktivira parkirna zavora.

Motor se mora zaustaviti v naslednjih situacijah:

Kosišče je spusćeno in operater vstane s sedeža.
- Kosišć je dvignjeno, parkirna zavora ni aktivirana in operater vstane s sedeža.

Varnostni tokokrog preverite takto, da poskusite zagnati motor, ko eden od zgornjih pogojev ni izpolnjen. Spremenite pogoje in poskusite znova. Ta pregled izvedite vsak dan.

Preverjanje omejevalnika hitrosti

• Sprostite pedal za voznjo naprej, da zavrete.
• Za vecjo zavorno moč pritisnite pedal za vzvratno vožnjo.
• Prepricajte se da pedala za voznjo naprej in vzvratno voznjo vzvratno nista blokirana in se prosto premikata.
• Prepricajte se, da izdelek zavira, ko sprostite pedal za voznjo naprej.

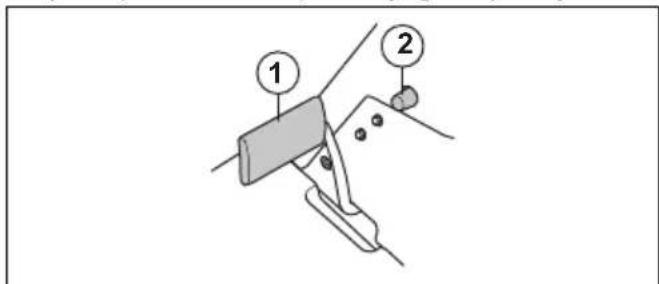

Parkirna zavora

OPOZORILO: Ce parkirna zavora ne deluje, se izdelek lahko začne premikati in povzroci poskodbe ali škodo. Parkirno zavoro morate redno pregledovati in nastavlji.

Gleje Pregledovanje parkirne zavore na strani 116.

Dusilec

Dušilnik zmanjsije hrup na najnizjo možno raven in posilja izpušne pline stran od operaterja.

Ne uporabljaje izdelka, ce dušilnik manjka ali je poskodovan. Poškodovan dušilnik zviša nivo hrupa in poveča nevarnost požara.

Dusilnik redno preverjaje in se tako prepričajte, da je pravilno namešcen in neposkodovan.

POZOR: Dusilnik se med in po uporabi ter med delovanjemotorja v prostem tekuzelo segreje. V blizini vnetljivih materialov in/ali hlapov bodite previdni, da preprecite pozar.

ZaščitniPokrovi

Manjkajci ali poskodovani zašcitniPokrovi povečaje nevarnost poskodb pri premikajocih se delih in vrocih povrsinah. Pred zagonom izdelka preverite nivo olja. Prepričajte se, da so zašcitniPokrovi pravilno namešceni in na njih ni razpok ali drugih poskodb. Zamenjaje poskodovanePokrove.

Kosnja na klancinah

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

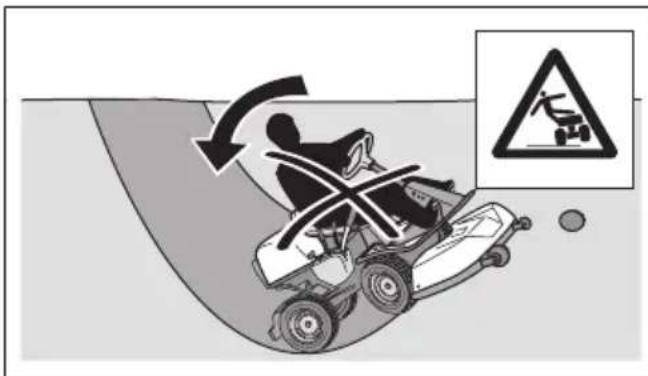

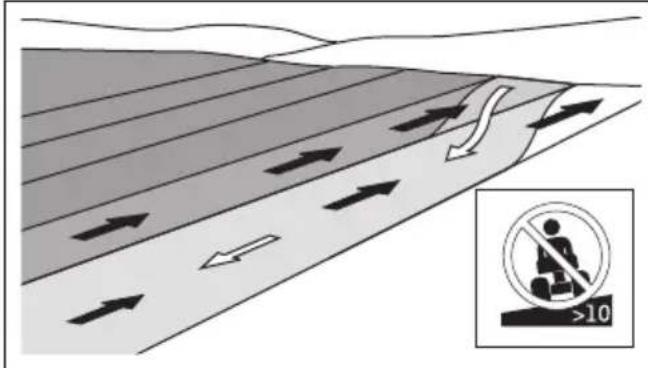

Kosnja trave na klancinah poveca nevarnost zaradi izgube nadzora nad izdelkom in prevračanjem. To lahko povzroci poskodbe ali smrt. Na vseh pobocjih je treba travo kositi previdno. Če po klančini ne morete voziti vzvratno ali se ob tem ne pocutite varno, je ne kosite.
- Odstranite kamenje, veje in druge ovire.
- Smer kosnje mora biti vrha proti dnu pobocja in obratno, ne pa z ene strani na drugo.
- Ne spušćajte se po klancinah z dvignjenim kosisćem.
- Izdelka ne upravlajte na klancinah z naklonom, večjim od 10°.

• Izdelka ne zaganajte ali zaustavljaje na klančini.
• Po klancinah vozite brez ustavljanja in počasi.
• Izogibajte se nenadnim spreemembam hitrosti ali smeri.
• Ne zavijajte večkrat, kot je potrebno. Pri spuščanju po pobocju zavijajte počasi in postopoma. Vozite za majhno hitrostjo. Previdno obracajte volan.
• Bodite pozorni in ne vozite prek brazd, lukenj in grbin. Na neravnih tleh obstaja večja nevarnost prevračanja izdelka. Visoka trava lahko prekriva ovire.
• Ne kosite v blizini robov, jarkov ali nabrezij. Izdelek se lahko nenadoma prevrne, ce s kolesi zapeljete na rob strme klancine ali jarka oz. ce rob popusti. Ce izdelek pade v vodo, obstaja nevarnost utopitve.

• Ne kosite mokre trave. Mokra trava je spolzka in lahko se zgodi, da pnevmatike izgubijo oprijem, zaradi cesar izdelek zdrsne.
• Ne stopite na tla, da bi povecali stabilnost izdelka.

Vozite zelo previdno, ce ste priklopili dodatno opremo ali drug predmet, zaradi katerega je izdelek manj stabilen.
- Za povečanje stabilnosti izdelka, na kolesa namestite uteži in protiuteži. Če potrebujete vec informacij, se obrnite na prodajalca. Pri Rider 320 AWD uporabljaje protiuteži, są pri izdelkih s pogonom na vsa kolesa uteži ni mogoće uporabljati.

Varna uporaba goriva

OPOZORILO: Z gorivom ravnajte previdno.
Je zelo lahko vnetljivo in lahko povzroci poskodbe in gmotno skodo.

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Posode za gorivo ne polnite v zaprtih prostorih.
  Bencin in hlapi so strupeni ter zelo lahko vnetljivi. Bodite previdni pri ravnanju z bencinom, da preprecite poskodbe ali pozar.
• Ne odstranitePokrova posode za gorivo in je ne polnite pri delujoem motorju.
  Pred polnjenjem goriva se motor mora ohladiti.
• Med polnjenjem goriva ne kadite.
  Goriva ne polnite v blizini isker ali odprtega ognja.
• Ce systemd goriva pušča, ne zaženite motorja, dokler mesta pušćanja niso zatesnjena.
  Goriva ne napolnite nad priporočen nivo. Zaradi toplote motorja in sonca se gorivo razteza in se prelije, Če je posoda prenapolnjena.
• Ne prenapolnite ga. Če gorivo polijete po izdelku, ga počistite in počakajte, da se osuši, preden motor vklopite. Če se polijete po obleki, se preoblecite.
  Gorivo shranjujte le v odobrenih posodah.
• Izdelek in gorivo shranite takto, da se izognete skodi, ki bi jo lahko povzrociu uhajanje goriva ali hlapov.
  Gorivo naj iztece v ustrezno posodo - to storite na odprtem in na varni razdalji od odprtega ognja.

Varna uporaba baterije

OPOZORILO: Poškodovana baterija lahko eksplodira in povzroci poskodbe. Če je baterija deformirana ali poskodovana, se obrnite na pooblasčeno servisno delavnico Husqvarna.

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

V blizini baterij nosite zašcitna očala.
V blizini baterije ne nosite zapestne ure, nakita ali drugih kovinsikh predmetov.
Baterijo shranjujte zunaj dosegao otrok.

• Baterijo polnite v prostoru z dobrim zracnim pretokom.
• Med polnjenjem baterije vnetljive materiale hranite na razdalji najmanj 1 m.
  Zamenjane baterije zavrzite. Gleje Odaganje na strani 126.
• Iz baterije lahko prihajao eksplozivni plini. V blizini baterije ne kadite. Baterija ne sme priti v stik z odprtim plamenom in iskrami.

Varnostna navodila za vzdhrževanje

OPOZORILO: Ce izdelek ni pravilno parkiran, ko sta motor in kontakt vklopljena, lahko povzroci poskodbe ali skodo na lastnini ali bliznjih obmocjih. Ne izvajte vzdhrzevalnih del na motorju ali kosiscu, dokler niso izpolnjeni naslednji pogoji:

• Motor je izklopljen.
• Izdelek je parkiran na ravni povrsini.
• Parkirna zavora je aktivirana.
• Kliguc za vžig je odstranjen.
  Kosišče je izklopljeno.
  Vzigalni kabli so odstranjeni cepov.

OPOZORILO: Izpušni plini vsebujejo ogljikov monoksid iz motorja, ki je brezbarven, strupen in zelo nevaren plin. Izdelka ne uporablajte v zaprtih prostorih.

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Za njaboljso učinkovitost in varnost, redno izvajaje vzdřevalna dela na izdelku, kot je navedeno v urniku vzdřevanja. Gleje Urnik vzdřevanja na strani 113.
• Elektricni udar lahko povzroci poskodbe. Med delovanjem motorja se ne dotikajte kablov. Delovanja vizigalnegasistema ne preverjajte s prsti.
• Motorja ne zaženite, ce so odstranjeni zašcitniPokrovi.Obstaja velika nevarnost poškodb zaradi premikajocih se ali vroch delov.
  Pred izvajanjem vzdrrzevalnih del v motornem prostoru se izdelek mora ohladiti.
• Rezila so ostra, zato se lahko porežete. Na rezilamamestite zašcitio ali nosite zašcitne rokavice, ko na njih izvajate dela.

POZOR: Pred uporabo izdelka preberite
previdostna navodila v nadaljevanju.

• Motorja ne obračajte, Če sta svečka ali vžigalni kabel odstranjena.
• Prepričajte se, da so vse matice in vijaki pravilno zategnjeni ter da je oprema v dobrem stanju.
• Ne spreminjaje nastavitev krmilnikov. Pri prehitti vožnji lahko poskodujete componente stroja. Za največje stevilo vrtljajev motorja glejte Tehnici podatki na strani 127.
• Izdelek je odobren za uporabo le z opremo, ki jo je priskrbel ali priporocil proizvajalec.

Montaža

Uvod

OPOZORILO: Vzmet, ki napenja pogonski jermen, se lahko zlomi in povzroci poskodbe. Med namescanjem ali odstranjevanjem kosisca nosite zašcitna očala.

Natančno preberite navodila za montažo v navodilih za uporabo. Oznaka na notranji strani sprednjegaPokrova izdelka prikazuje tudi nacin namestitve in odstranjevanja kosisce.

Nameščanje kosišča

1. Izdelek parkirajte na ravna tla.
2. Aktivajte parkirno zavoro.

3. Rocico za visino kosnje premaknite v servisni položaj.

4. Dvižno ročico za kosišće premaknite v položaj za kosnj.

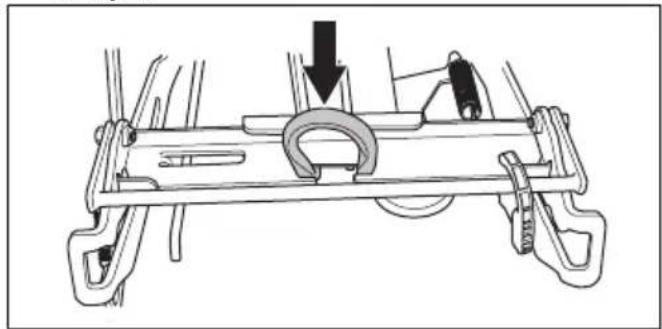

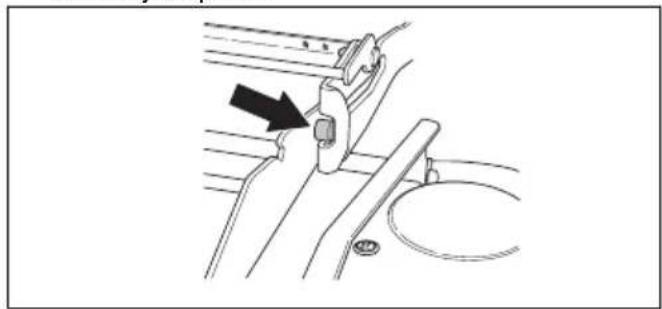

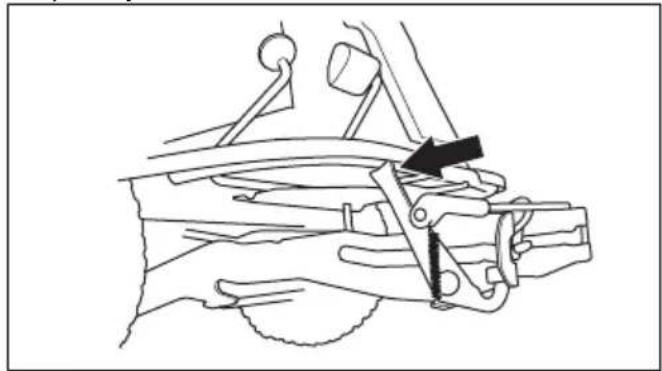

1. Ohišje opreme potisnite navzdol. Zaklepni mehanizem okvirja opreme dvignite v navpicen položaj.

OPOZORILO: Zaklepni mehanizem lahko poškoduje vase prste,Če z njim ne ravnate previdno. Zaklepni mehanizem okvirja za dodatno opremo dvignite v navpici ni položaj.

1. Pogonski jermen namestite v skladu prikazom in se prepričajte, da ob namestitvi kosišca ni stisnjen ali zlomljen.

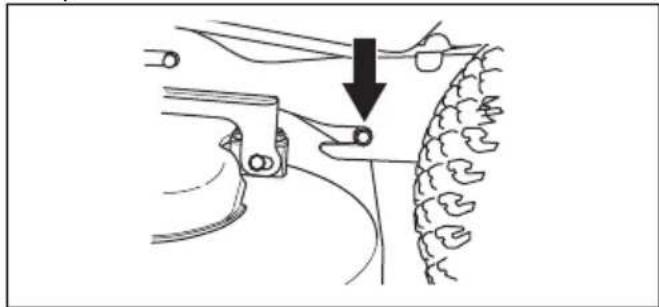

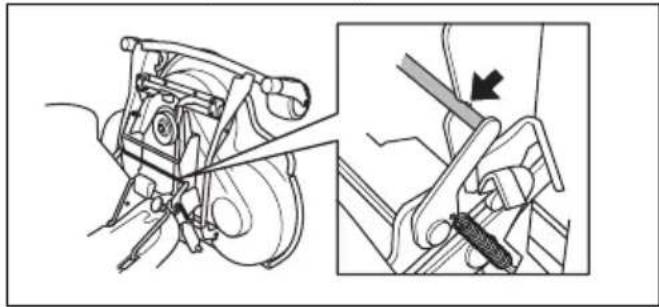

1. Kosišće potisnite nazaj v okvir opreme. Sprednji vodilni zatici morajo sesti v utore on na okvirju opreme. Zaklepni mehanizem okvirja opreme se samodejno sprosti.

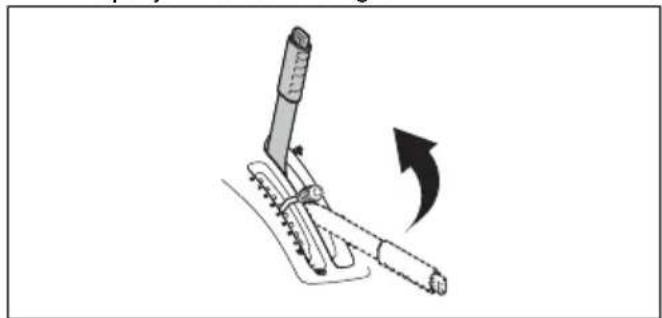

1. Dvižno ročico za kosišće premaknite v položaj za zaklepanje. Kosišće se dvigne.

1. Kosišće potiskajte naprej v okvir, dokler se zadnji vodilni zatiči ne dotaknejo dna utorov v okvirju opreme.

1. Varovalo za visino kosnje vstavite v odprtino varovala za visino kosnje.

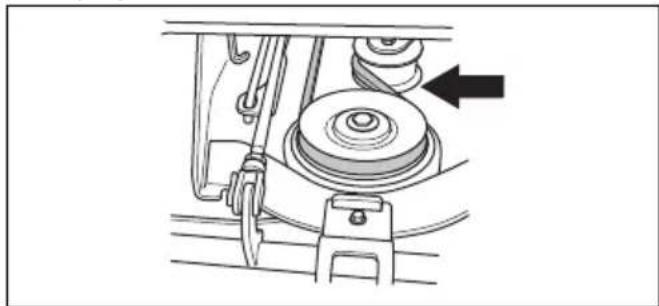

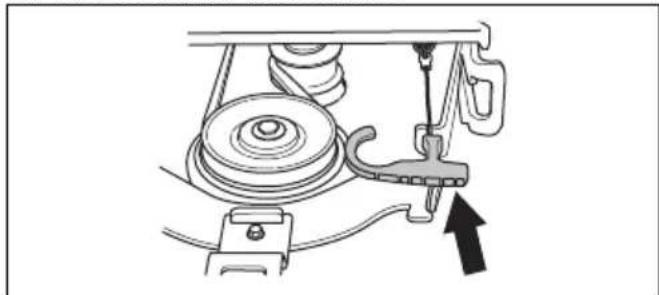

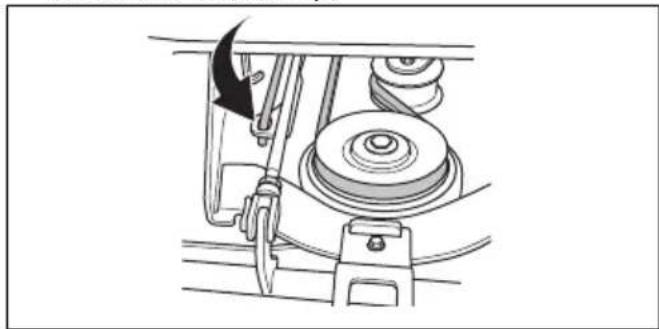

1. Pogonski jermen namestite okrog pogonskega kolesa. Pogonski jermen mora biti na pravilni strani napenjalnika.

1. Vzmet vstavite v držalo vzmeti.

1. Namestite sprednjiPokrov.

Odstranjevanje kosišča

1. Izdelek parkirajte na ravna tla in aktivirajte parkirno zavoro.

2. Rocico za visino kosnje premaknite v servisni položaj.

3. Dvižno ročico za kosišće povlecite nazaj v položaj za zaklepanje, da dvignete kosišće.

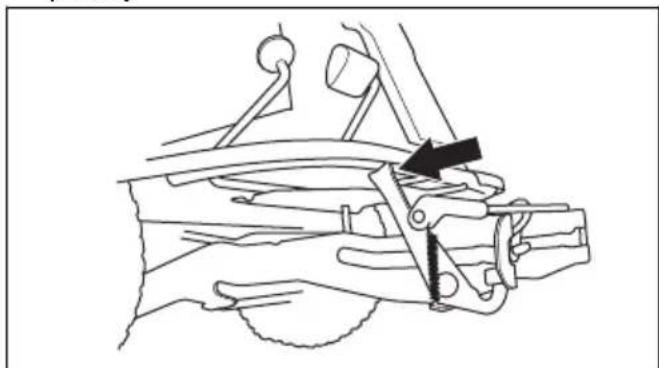

1. Z orodjem, pritrjenim na kontaktni ključ, sprostite sponko na sprednjemPokrovu in ga dvignite.

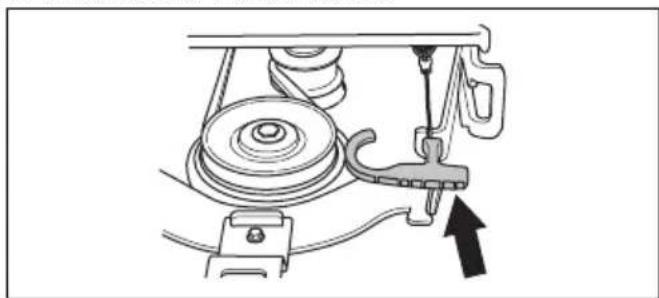

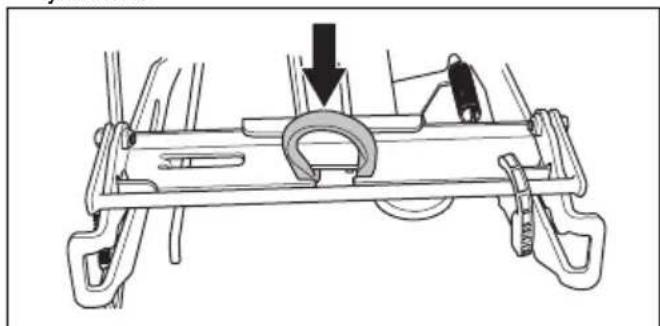

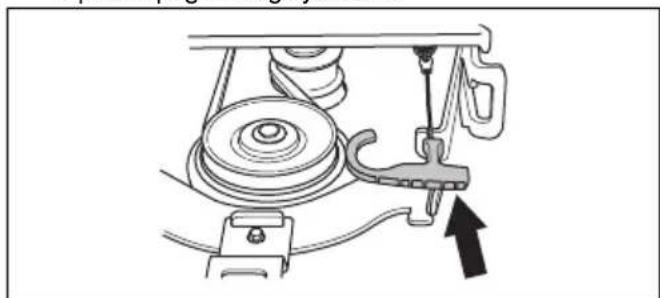

1. Rocaj vzmeti izvlecite iz držala vzmeti, da sprostite napetost pogonskega jermena.

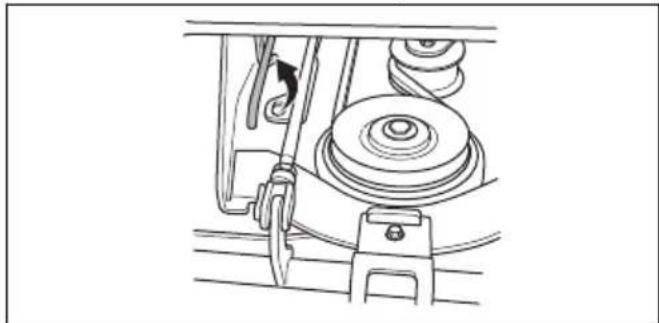

1. Kavelj ročice vzmeti zataknite za rob okvirja opreme.

2. Odstranite pogonski jermen in ga vstavite v drzalo jermena.

1. Dvignite varovalo za visino kosnje in ga postavite v drzalo varovala za visino kosnje.

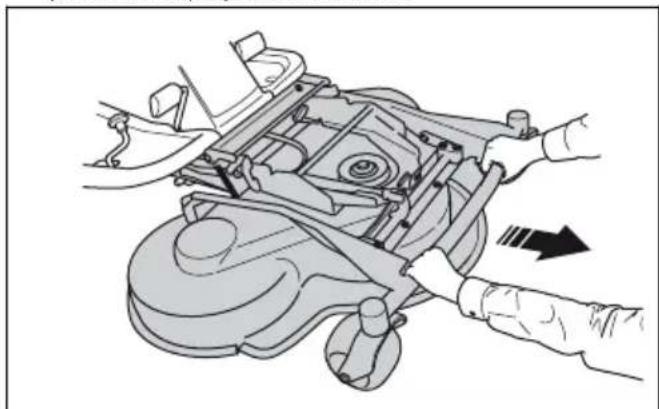

1. Z obema rokama držite sprednji rob kosišca in ga povlecite naprej, da se zaskovi.

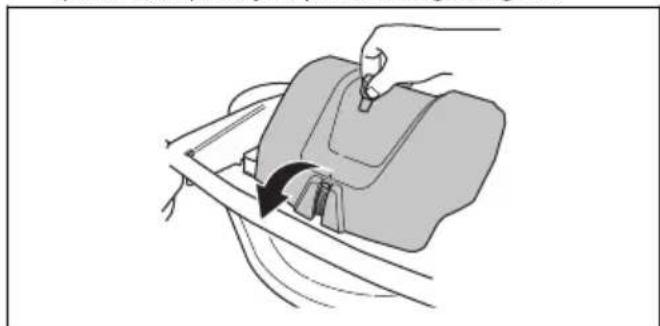

1. Ohišje opreme potisnite navzdol. Zaklepni mehanizem okvirja opreme dvignite v navpicen položaj.

OPOZORILO: Zaklepni mehanizem
lahko poskoduje vase prste, ce z njim ne
ravnate previdno. Zaklepni mehanizem
okvirja za dodatno opremo dvignite v
navpici ni položaj. Ko nadalujete z
naslednjim korakom, z obema rokama
držite sprednji rob kosisce.

1. Izvlecite kosiše.

Delovanje

Uvod

OPOZORILO: Pred uporabo izdelka morate prebrati in razumeti poglavje o varnosti.

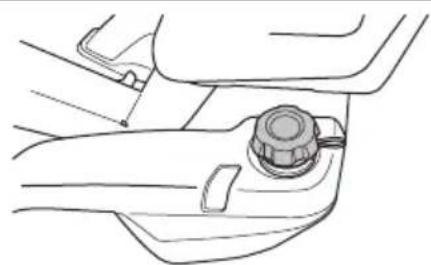

Polnjenje goriva

OPOZORILO: Bencin je zelo lahko vnetljiv. Bodite previdni in ga napolnite na prostem (gleje Varna uporaba goriva na strani 107).

Motor deluje na neosvinceni bencin z minimalno oktansko vrednostjo 85 (brez nafte). Priporočamo biolosko razgradljivi alkilatni bencin. (največ 5% metanola, majveč 10% etanola, majveč 15% MTBE).

Pred vsako uporabo preverite nivo goriva in ga po potrebi dolijte.

Nivo goriva v posodi za gorivo je jasio viden. Neprenapolnite ga. Najnižji nivo njao 2,5 cm.

Nastavitev sedeža

OPOZORILO: Med uporabo izdelka ne nastavlajte sedeza.

Sedež je mogoče nagniti naprej.

• Za prestavljanje sedeza naprej ali nazaj, dvignite rocico pod sprednji robom sedeza. Sedež premaknite vŽeleni položaj.

Aktivacija in izklop pogonskegaSYSTEMA

Če Želite izdelek premakniti, ko je motor izklopljen, mora biti pogonski systemd izklopljen. V celoti izvlecite ročico za pogonski systemd, da izklopite pogon na premi. Ročico za pogonski systemd potisnite do konca, da vklopite pogon na premi. Ne uporabljaje srednjih položajev.

Ročico za pogonski systemd za model Rider 318 najdete za zadnjim levim kolesom. Model Rider 320 AWD je opremljen z eno ročico za pogonski systemd za sprednjo premo in eno za zadnjo premo. Ročico za pogonski

Aktivacija in sprostitev parkirne zavore

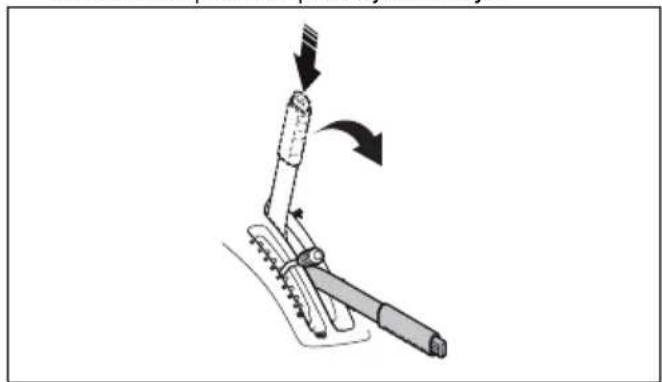

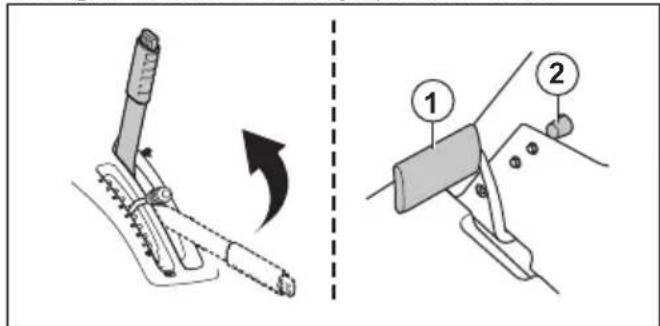

1. Pedal parkirne zavore pritisnite navzdol (1).
2. Pritisnite in drzite zaklepni gumb (2).

1. Gumb držite pritisnjen in sprostite pedal parkirne zavore.
2. Parkirno zavoro sprostite tak, da znova pritisnete pedal parkirne zavore.

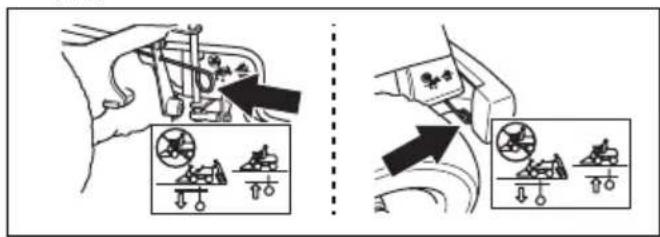

Zagon motorja

1. Prepričajte se, da je pogonski system vklopljen, glejte Aktivacija in izklop pogonskegaSYSTEM na strani 111.

1. Dvignite kosišć in aktivrajte parkirno zavoro.

1. Kontaktni kliquč obrnite v začetni poLOžaj.

1. Ko motor zaženete, kontaktni ključ takoj sprostite v nevtralni položaj.

Opomba: Zaganjalnika ne zaganajte vec kot 5 sekund neprekinjeno. Ce motorja ni mogoce zagnati, počakajte 15 sekund in poskusite znova.

1. Motor naj pri polovicnem plinu (B) deluje 3-5 minut, sele nato ga obremenite do konca.
2. Rocico za plin potisnite v položaj za polni plin (C).

Opomba: Aktivacija rezil ob polni obremenitvi motorja moćno obreteni pogonske jermene. Dokler kosišca ne spustite v položaj za kosnjo, ne uporabite polnega plina.

Uporaba izdelka

1. Zazenite motor.
2. Pedal parkirne zavore pritisnite navzdol in gaspustite, da sprostite parkirno zavoro.

1. Previdno pritisnite navzdol enega od pedalov za hitrost. Bolj kot pedal pritiskate navzdol, vecja je hitrost. Pedal (1) uporabite za premikanje naprej, pedal (2) pa za vzvratno voznjo.

1. Sprostite pedal, da zavrete.
2. Z ročico za visino kosnje izberite visino kosnje (1-10).

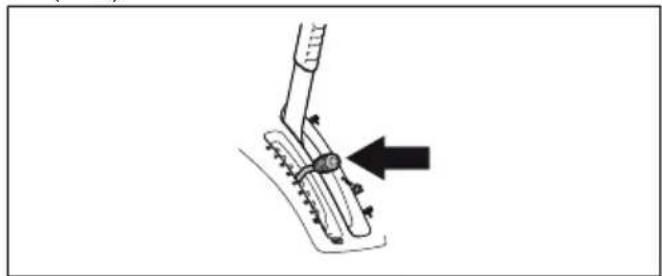

1. Na dvizni rocici za kosiše pritisnite zaklepni gumb, da kosiše spustite v položaj za kosnjo.

Zaustavitev motorja

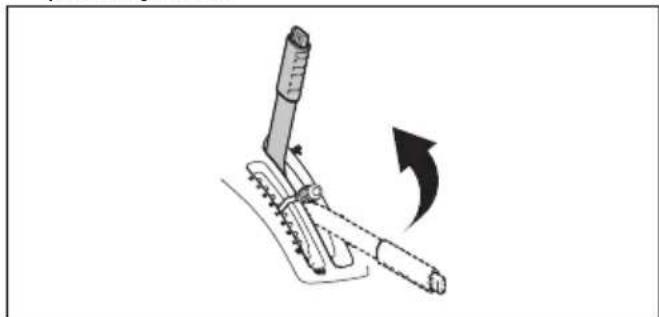

1. Dvižno ročico za kosišće povlacite nazaj v položaj za zaklepanje, da dvignete kosišće. Rezila se prenehajo vrteti.

• Ne kosite mokre trave. Mokra trava lahko povzroci slabse rezultate kosnje.
• Začnite z visoko visino kosnje in jo postopoma spušćajte.
• Kosite z rezili, ki se vrtijo pri veliki hitrosti (največje dovoljeno stevilo vrtljajev motorja, glejte Tehnicni podatki na strani 127). Izdelek vozite naprej z majhno hitrostjo. Če trava ni previsoka in predebela, bodo rezultati kosnej dobri tudi pri večji hitrosti.
• Za njaboljse rezultate kosnje, travo kosite pogosto in uporabite funkcijo BioClip.

Vzdrževanje

Uvod

OPOZORILO:Pred izvajanem vzdrrzevalnih del morate prebrati in razumeti poglavje o varnosti.

Urnik vzdruževanja

^* = Splośna vzdṛzevalna dela, ki jih izvede operater. Navodila niso navedena v teh navodiliḥ v uporabo.

X = Navodila so navedena v teh navodilih za uporabo.

O = Navodila niso navedena v teh navodilih v uporabo. Vzdrzevalna dela nj izvede pooblascena servisna delavnica.

Opomba: Ce je v tabeli oznacen več kot en casovni interval, majkrajši casovni interval velja samo za prvo vdžrževanje.

Vzdrževanje Dnevno vzdřevesanje	pred delovanjem	Servisni intervali v urah
		25	50	100	200
Prepričajte se, da so matrice in vijaki dobro priviti *
Prepričajte se, da gorivo ali olje ne iztekata *
Očistite, kot je navedeno v Čišćanje izdelka na strani 115	X
Očistite notranje površine kosišca v okolici rezil X
Očistite okoli dušilnika X
Prepričajte se, da dovod hladnega zraka motorja ni zamašen X
Prepričajte se, da varnostne naprave niso poškodovane X
Preglejte in preizkusite zavore *

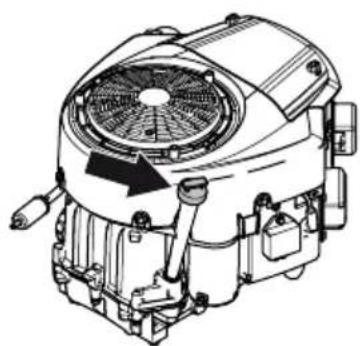

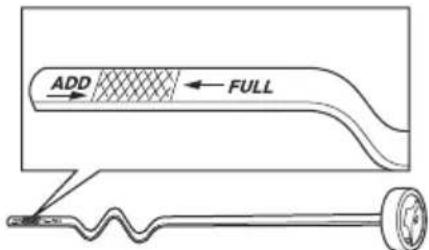

Preverite nivo motornega olja X

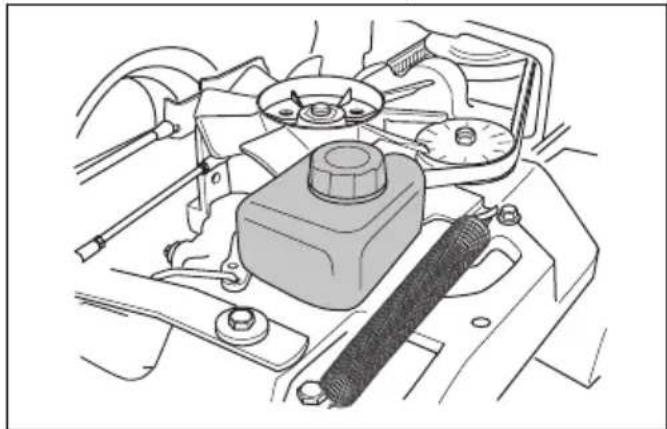

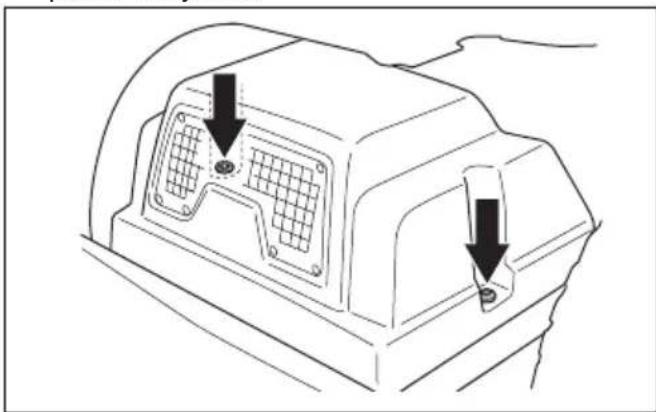

Preverite nivoja olja v menjalniku X
Preglejte Žice krímilnegаSYSTEMA X
Preglejte rezila v kosišcu X
Očistite kosišće, podPokrovi jernenov in pod kosišćem X

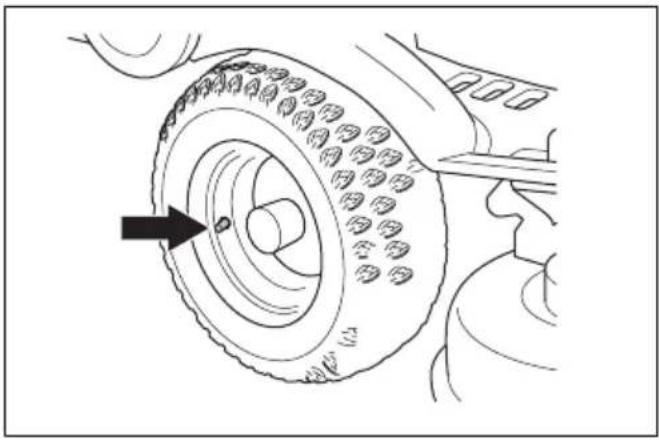

Tlak v pnevmatikah mora biti ustrezen X X
Preglejte parkirno zavoro			X
Zamenjajte motorno olje			X	X
Zamenjajte oljni filter			X	X
Očistite zračni filter		X
Zamenjajte zračni filter				X
Zamenjajte filter goriva				X

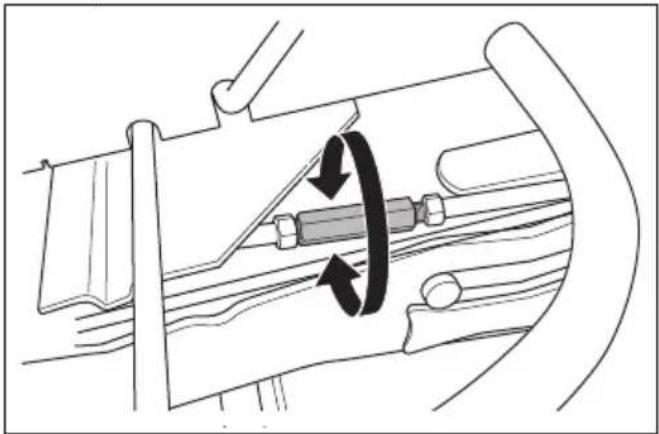

Preverite vzporednost kosišca		X	X
Namažite vodilo za nastavitev jermena		X	X
Preglejte in nastavite Žice krímilnegаSYSTEMA		O	O
Preglejte dušilnik in deflektor toplate			O
Preglejte kosišće glede poškodb			O
Zamenjajte svečko				O
Nastavite parkirno zavoro			O
Preglejte Žico za plin in jo nastavite			O
Očistite hladilna rebra na motorju in menjalniku			O
Očistite motor in menjalnik			O
Preglejte/nastavite hitrost sprednjih in zadnjih koles, samo pri mo-delu Rider 320 AWD		O		O
Preglejte jermene		O	O
Preglejte baterijo	*		O
Vzdrževanje Dnevno vzdřevanje	pred delovanjem	Servisni intervali v ur-ah
		25	50	100	200
Pregleje cev goriva Po potrebi jo zamenjaje O
Zamenjaje olje menjalnika O O
Zamenjaje filter menjalnika,ismo pri modelu Rider 320 AWD O O
Zamenjaje izmenljivi filter za servo,samo pri modelu Rider 320AWD				O

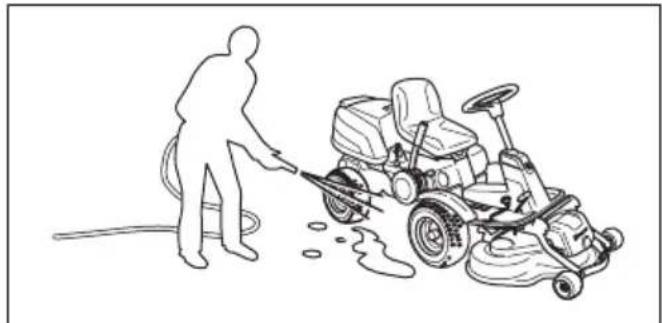

Cischenje izdelka

POZOR: Ne uporabljaje visokotlačnega cistilnika ali parnega Čistilnka. Voda lahko prodre v ležaje in elektréne priklučke ter povzroči korozijo, ki poškoduje izdelek.

Izdelek očistite takoj po uporabi.

Vrochih povrsin, kot so motor, dušilnik in izpušni system, ne izpirajte. Počakajte, da se povrsine ohladijo, nato odstranite travo ali umazanijo.
Pred ciscenjem z vodo najprej skrtacite. Z menjalnika, dovoda zraka za menjalnik in motor ter okoli teh delov odstranite odrezke trave in umazanijo.
- Izdelek očistite s tekočo vodo iz cevi. Ne uporabljajte vode pod visokim tlakom.
Vode ne usmerjalte proti elektrichim delom ali lezajem. Detergent obcasno povzroci vecjo skodo.
Kosiše očistite takto, da ga postavite v servisni položai in ga sperete z yodo.
- Ko je kosiše očišćeno, ga za kratek Čas zaženite, da izpihate preostanek vode.

Cischenje motorja in dušilnika

V motorju in dušilcu ne sme biti odrezkov trave in umazanije. Odrezki trave, namočeni v gorivo ali olje, ki ostanejo na motorju, lahko povećaj nevarnost požara in nevarnost pregrevanja motorja. Pred cisćenjem se motor mora ohladiti. Očistite ga z vodo in krtaco.

Odrezki trave okoli dusilnika se hitro posusijo, zato lahko pride do pozara. Ko je dusilnik hladen, s krtaco ali z vodo odstranite odrezke trave.

Čišćenje dovoda hladnega zraka za motor

OPOZORILO: Izklopite motor. Dovod hladnega zraka za motor se obrača in lahko povzroči poškodbe prstov.

Prepricajte se, da vchodna mrezica naPokrovu motorja ni zamašena. S krtacko odstranite travo in umazanijo. Dovod hladnega zraka za motor ne sme biti zamašen. S krtacko odstranite travo in umazanijo.

• OdpritekPokrov motorja.Dovod hladnegazraka za motor ne sme biti zama Sen. S krtaco odstranite travo in umazanijo.

• Preglejte zračno cev na notranji straniPokrova motorja. Zračna cev mora biti Čista in se ne smedotikati dovoda zraka.

OdstranjevanjePokrov

OdstranitevPokrova motorja

1. Sedez preklopite naprej.

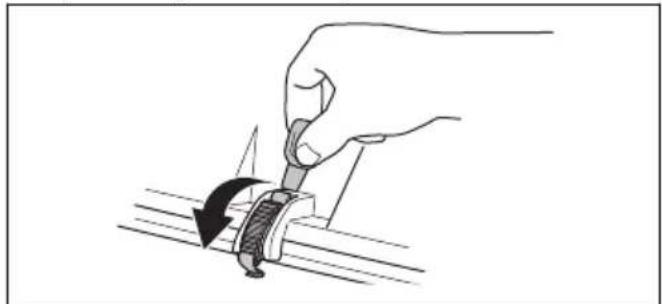

2. Z orodjem, pritrjenim na kontaktni ključ, sprostite sponko naPokrovu motorja.

1. Pokrov motorja dvignite proti zadnjemu delu.

Odstranitev sprednjegaPokrova

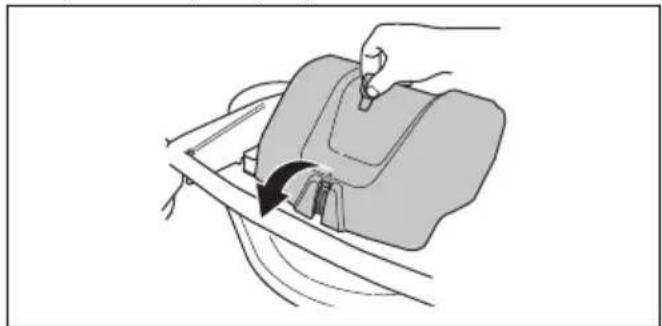

1. Z orodjem, pritrjenim na kontaktni ključ, sprostite sponko na sprednjemPokrovu.

1. Dvignite sprendjiPokrov.

Odstranitev desnega odbijača

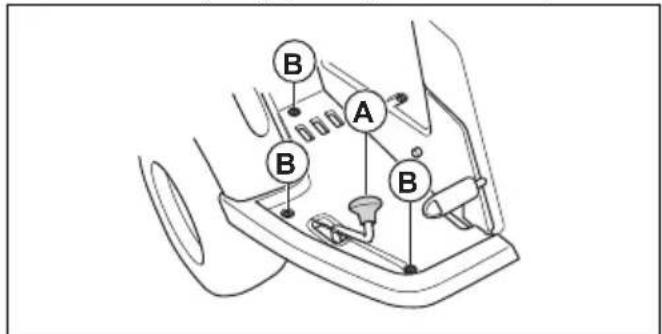

1. Zavrtite gumbni vijak na pedalu za vzvratno voznjo (A), da ga odstranite.
2. Odstranite 3 vijake (B) in dvignite desni odbijač.

Odstranitev levega odbijača

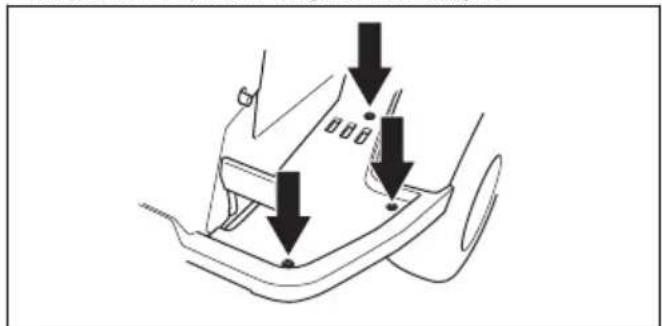

• Odstranite 3 vijake in dvignite levi odbijač.

Pregledovanje zic krmilnega systemd

Napetost zic krmilnegaSYSTEMAPOdoLOcenemcasu lahko popusti. Zato se nastavitev krmilnegasa systemaspremeni.

Preglejte in nastavite krmilni systemd tako:

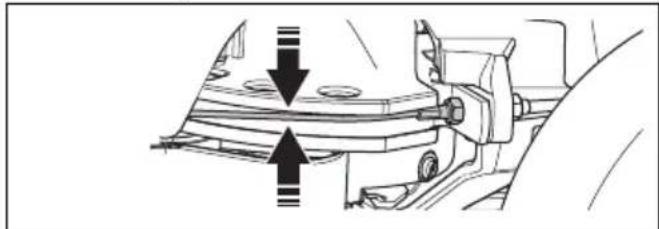

1. Zice krmilnegaistema so ustrezno privite, ce jih lahko v odprtini na krmilnem drogu rocno premikate 5 mm navzgor ali navzdol.

1. Ce soŽice prevec ohlapne, mora njihovo napetost nastaviti pooblasčena servisna delavnica.

Pregledovanje parkirne zavore

1. Izdelek parkirajte na trdi podlagi z rahlim nagibom.

Opomba: Med pregledovanjem parkirne zavore izdelka ne parkirajte na travnatem pobočju.

1. Pedal parkirne zavore pritisnite navzdol (1).
2. Pritisnite in pridržite zaklepni gumb (2) ter sprostite pedal parkirne zavore, dokler je gumb pritsinjen.

1. Ce se izdelek začne premikati, mora pooblasčena servisna delavnica nastaviti parkirno zavoro.
2. Znova pritisnite pedal parkirne zavore, da sprostite parkirno zavoro.

Zamenjava filtra goriva

1. Za dostop do filtra goriva odpritePokrov motorja.

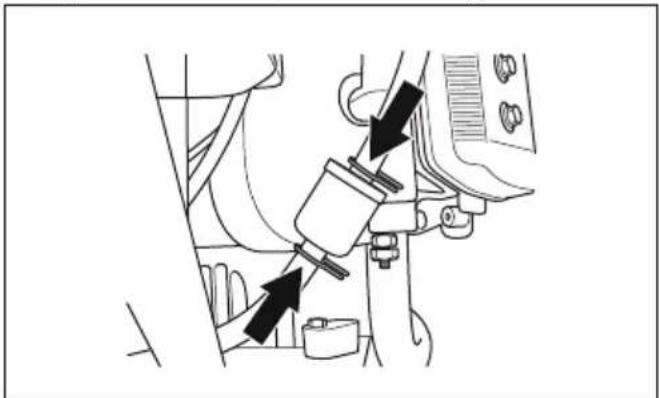

2. Objemke cevi odmaknite od filtra goriva s plošcatimi klesčami.

3. Filter goriva odstranite s koncev cevi.

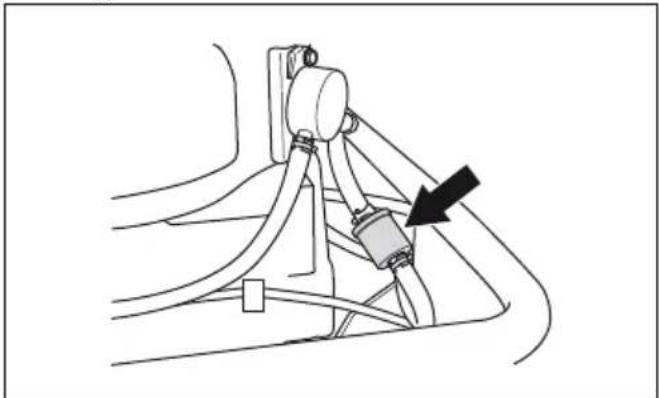

1. Nov filter goriva potisnite na konca cevi. Za lazjo prikljucitev na konca filtra goriva nanesite tekoci detergent.
2. Objemke cevi znova potisnite ob filter goriva.

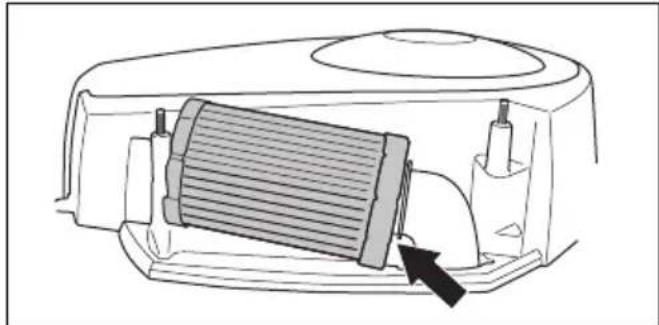

Ciscenje in zamenjava zračnegafiltra

1. OdprityPokrov motorja.

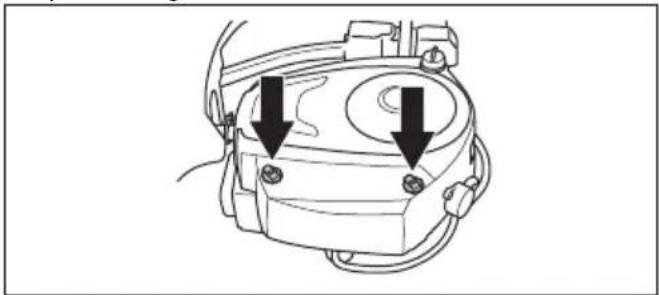

2. Odvijte gumbne vijake, ki drzijoPokrov filtra, in Pokrov dvignite.

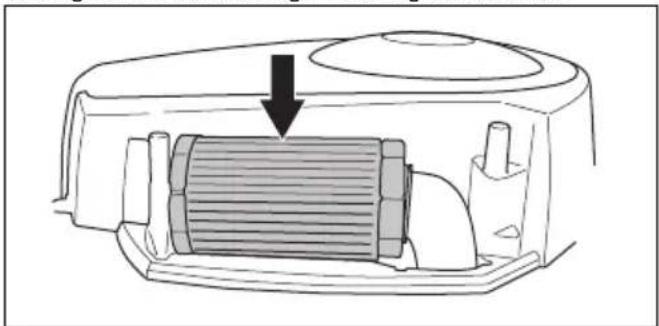

1. Dvignite konec zračnega filtra in ga odstranite.

1. Papirnati filter potolcite ob trdno povrsino in ga takocicistte. Ne uporabljaje stisnenega zraka.

2. Če papirnatega filtra takto ne morete ocistiti, ga zamenjaje.

3. Zračni filter znova vstavite v zračno cev.

1. NamestitePokrov zračnega filtra in zategnite gumbne vijake.

1. Odpritekpokrov motorja.
2. Odstranite ceveljek vzigalnega kabla in očistite okolico vžigalne svečke.
3. Svečko odstranite z^5/8 (16 mm) nasadnim ključem za svečke.
4. Pregleje svecko. Ce sta elektro di ozgani ali je izolacija napokana ali poskodovana, jo zamenjaje. Ce svecka ni poskodovana, jo zamenjaje s kovinski krtacko.
5. Izmerite razmak elektrod in takpo preverite, ali je pravilen. Gleje Tehnici podatki na strani 127.

1. Zvijte stransko elektrodo, da prilagodite ustrezen razmak med elektrodama.
2. Svečko znova vstavite in jo z roko privijte, dokler se ne dotika ležišca.
3. Svečko nato s ključem za svečke zategnite, dokler podložka ni povsem stisnjena.
4. Rabljeno svečko zategnite za dodatnegа 1⁄2, novo pa za dodatnega 1⁄4 obrata.

POZOR: Neustrezno zategnjene sveckelahko povzrocijo poskodbe motorja.

1. Zamenjaječeveljěcek za vžigalni kabel.

POZOR: Ce sta svecka ali vzigalni kabel odstranjena, ne zaganajte motorja.

Zamenjava glavne varovalke

Pregorelo varovalko je mogoče dolociti po ožganem konektorju.

1. OdstranitePokrov motorja.Glavna varovalka je v nosilcu pred baterijo.

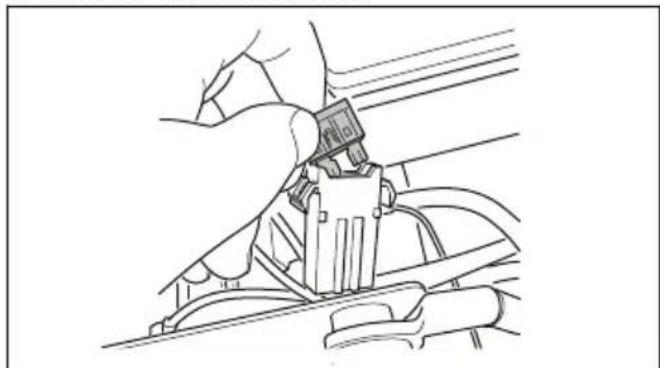

2. Varovalko izvlecite iz nosilca.

1. Zamenjaje pregorelo varovalko z novo enake vrste s plosćatim zaticem; 15 A.

2. NamestitePokrove.

Ce glavna varovalka znova pregori hitro po zamenjavi, je v tokokrogu kratek stik. Pred ponovno uporabo izdelka popravite kratek stik. Za pomoc prosite pooblasceno servisno delavnico.

Polnjenje baterije

• Ce je napoljenost baterije prenizka, jo napolnite.
• Uporabite polnilnik za baterijo.

POZOR: Ne uporabljaje hitrih polnilnikov/naprav za pomoč pri zagonu. To povzroci poskodbe elektricnegatokokroga izdelka.

Pred zagonom motorja obvezno odklopite polnilnik.

Zagon motorja v sili

Če baterija ne zmore zagnati motorja, lahko motor zaženete s kabli za pomoč pri zagonu. Izdelek ima 12 V systemd z negativno ozemljitvijo. Tudi izdelek, ki gaŽelite uporabiti za pomoč pri zagonu, mora biti opremljen z 12 V systemdom z negativno ozemljitvijo.

Priklop kablov za pomoč pri zagonu

OPOZORILO: Nearnost eksplozije zaradi eksplozivnih plinov, ki uhajajo iz baterije. Negativnega pola popolnama napoljenega akumulatorja ne priklopite na (ali v blizino) negativnega pola izpraznjenega akumulatorja.

POZOR: Baterije izdelka ne uporabljaje za zagon drugih vozil.

1. OdstranitePokrov motorja.
2. Odstranite baterijo iz ohiša baterije.

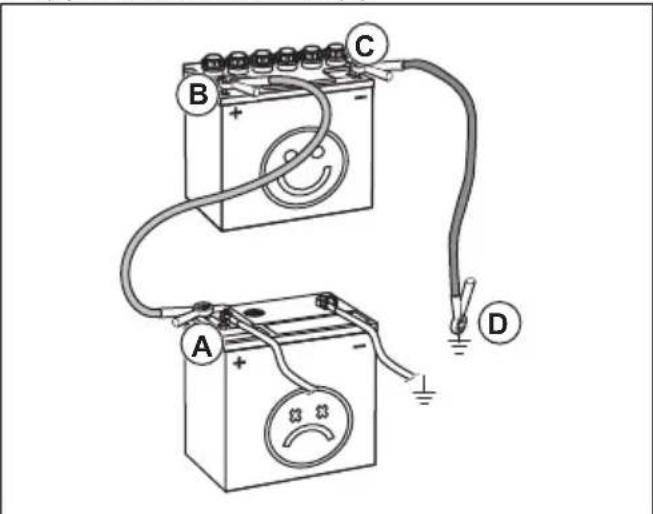

3. En konec rdecega kabla priklopite na POZITIVNI pol (+) sibkega akumulatorja (A).

1. Drugi konec rdecega kabla priklopite na POZITIVNI pol (+) polnegakumulatorja (B).

OPOZORILO: S konci rdecega kabla se ne dotaknite ohijsa, s cimer lahko sprozite kratek stik.

1. En konec crnega kabla priklopite na NEGATIVNI pol (-) polnegakumulatorja (C).
2. Drugi konec crmega kabla priklopite na OZEMLJITEV OHISJA (D), stran od posode za gorivo in baterije.
3. NamestitePokrove.

Odstranitev kablov za pomoč pri zagonu

Opomba: Kable za pomoč pri zagonu odstranite v obratnem zaporedju od priklopa.

1. CRNI kabel odklopite z ohišja.
2. CRNI kabel odklopite s popolnama napoljene baterije.
3. RDEkabel odklopite z 2 baterij.

Tlak v pnevmatikah

Ustrezen tlak v pnevmatikah je 60kPa (0,6 bar/8,5 PSI) v vseh 4 pnevmatikah.

Nastavitev kosišca v položaj za kosnjo

1. Z levo roko drzite sprednji rob kosišca.

2. Z desno roko sprostite zaklep.

1. Zložite kosisce in ga potisnite navznoter, dokler se ne zaustavi.

POZOR: Pogonski jermen se lahko ujame pod kosišće. Preden kosišće potisnete navznoter, zanko pogonskega jermena povlecite v držalo jermena.

1. Dvignite varovalo za visino kosnje iz drzala varovala in ga postavite v odprtino.

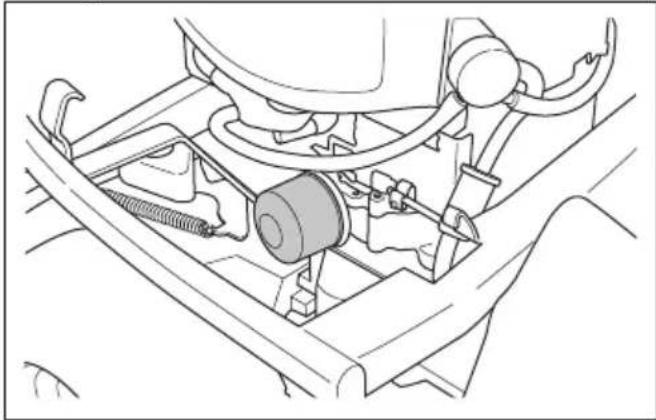

1. Pogonski jermen namestite okrog pogonskega kolesa. Pogonski jermen mora biti na pravilni strani napenjalnika.

1. Vzmet vstavite v držalo vzmeti.

1. Namestite sprednjiPokrov.

2. Rocico za nastavitev visine kosnje premaknite v enega od položajev 1-10.

Preverjanje in nastavitev pritiskakosišca ob tla

Pravilen pritisk ob tla zagotavlja primerno premikanje kosišca vzdolž tal brez premočnega pritiskanja ob tla.

1. Zračni tlak v pnevmatikah mora biti 0,6 bara (60 kPa/9.0 PSI).
2. Izdelek parkirajte na ravno povrsino.
3. Kosišće spustite v položaj za kosnjio.

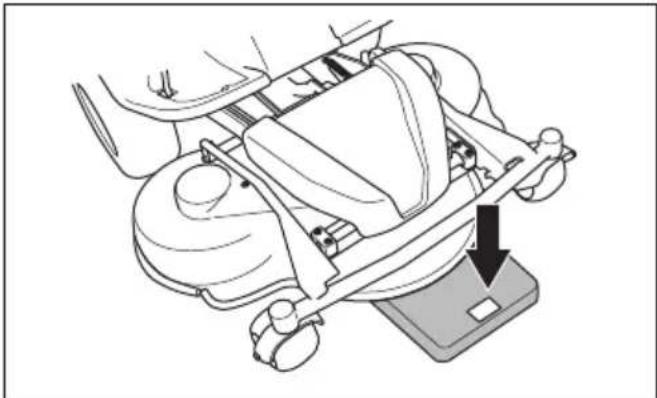

4. Pod sprednji rob kosišca postavite kopalniško tehtnico.

1. Da bi se prepričali, da podporna kolesa ne nosijo teže, morate med okvir in tehtnico postavite leseno klado.

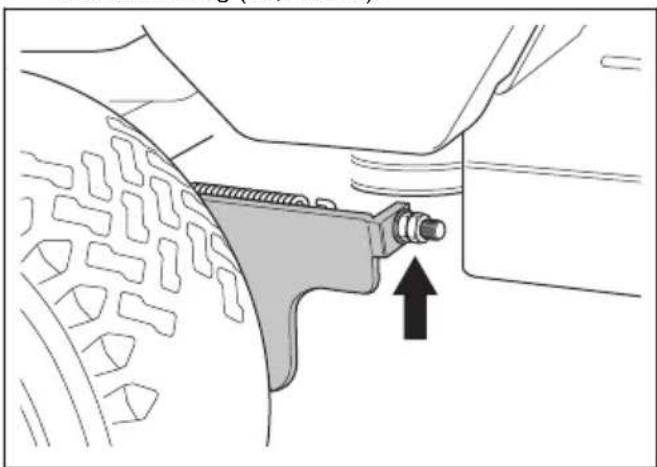

2. Pritisk na tla nastavite takto, da zavrtite nastavitvena vijaka, namešcena za sprednjima kolesoma na desni in levi strani.
3. Vijaka zavrtite v desno ali levo, dokler pritisk na tla ni med 12 in 15 kg (26,5-33 lb).

Preverjanje vzporednosti kosišca

1. Zračni tlak v pnevmatikah mora biti 0,6 bara (60 kPa/9.0 PSI).
2. Izdelek parkirajte na ravno povrsino.

3. Kosišće spustite v položaj za kosnjo.

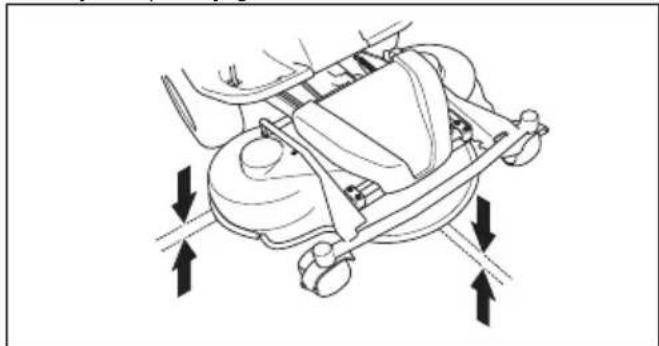

4. Izmerite razdaljo med tlemi ter sprednjim in zadnjim robom kosisca. Zadnji rob mora biti 4-6 mm (1/5") visji od sprednjega roba.

Nastavitev vzporednosti kosišca

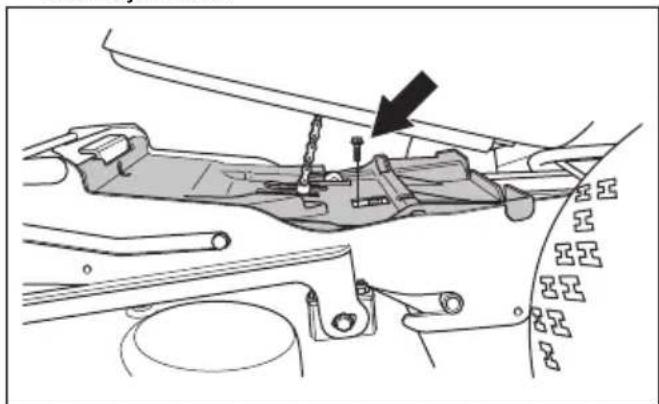

1. Odstranite sprednjiPokrov in desni odbijač.
2. Odstranite vijake, ki držijo šcitnik jermena, in dvignite šcitnik jermena.

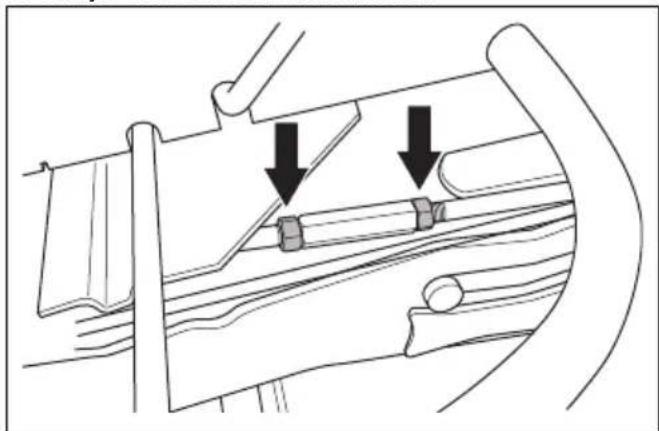

1. Odvijte matice na dviznem nosilcu.

1. Zavrtite dvizni nosilec, da podaljsate varovalo ali ga skrajjsate. Podaljsajte varovalo, da dvignete zadnji robPokrova. Skrajjsajte varovalo, da spustite zadnji robPokrova.

1. Po nastavitvi privijte vijake na dviznem nosilcu.
2. Namestite sčitnik jermena in privijte vijake.
3. Namestite desni odbijač in sprednjiPokrov.

Za odstranitev vložka BioClip

Vlozek BioClip morate odstraniti za spremembo funkcije kosišca Combi z BioClip na izmet travskozi zadnjo odprtino.

Odstranitev in namestitev vložka BioClip pri kosišcu Combi 103 in 112

1. Kosišć nastavite v servisni połozaj.
2. Odstranite 3 vijake, s katerimi je pritrijen vložek BioClip, in ga odstranite.

1. Namestite 3 vijake M8x15 mm v odprtine za vijake vložka BioClip in takopreprecite poskodbe navojev.
2. Kosišće znova nastavite v položaj za kosnjo.
3. Vlozek BioClip znova name-site v obratnem zaporedju.

Odstranitev in namestitev vložka BioClip pri kosišcu Combi 94

1. Kosišć nastavite v servisni položaj.

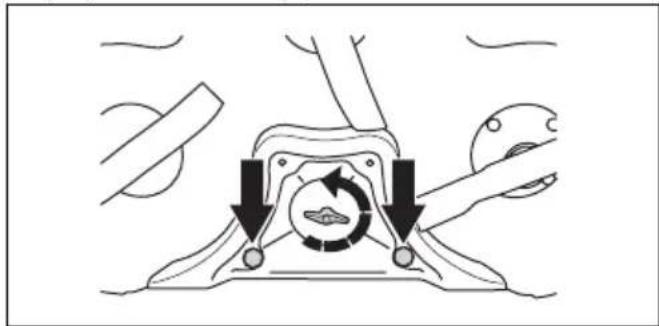

2. Sprostite gumbni vijak, odstranite vijake, s katerimi je pritrjen vlozek BioClip, in vlozek odstranite.

1. Kosišće znova nastavite v položaj za kosnjo.
2. Vložek BioClip znova namestite v obrtnem zaporedju.

Pregledovanje rezil

POZOR: Poškodovana ali neustrezno
uravnotežena rezila lahko povzročijo
poškodbe izdelka. Zamenjte poškodovana
rezila. Za pomoč pri brusenju in
uravnoteženju rezil prosite pooblasćeno
servisno delavnico.

1. Kosišć nastavite v servisni položaj.
2. Oglejte si rezila, da preverite, ali so poskodovana in ali jih je treba nabusiti.

1. Vijake rezila zategnite z zateznim momentum 45-50 Nm.

Zamenjava rezil

1. Kosišć nastavite v servisni položaj.
2. Rezilo blokirajte z leseno klado.

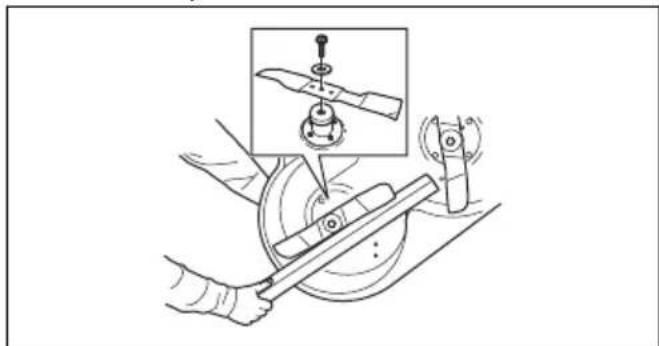

1. Odvjte vijak rezila in ga odstranite skupaj s podložko in rezilom.

2. Novo rezilo z nagnjenimi konci montirajte v smeri kosišca.

OPOZORILO: Zaradi neustrezne vrste rezila lahko kosije povzroci izmet predmetov in povzroci resne poskodbe. Uporablajte le rezila, navedena v Tehnici podatki na strani 127.

1. Namestite rezilo, podložko in vijak. Vijak zategnite z zateznim momentum 45-50 Nm.

Preverjanje nivoja motornega olja

1. Izdelek parkirajte na ravna tla in zaustavite motor.
2. OdpritekPokrov motorja.
3. Odvijte merilno palico in jo izvlecite.

1. Z merilne palice očistite olje.
2. Merilno palice vrnite na mesto in jo privijte.
3. Merilno palico odvijte in jo znova izvlecite ter odcitaite nivo olja.
4. Nivo olja mora biti med oznakama na merilni palici. Ce se nivo bliza oznaki ADD (Dodaj), dolijte olje do oznake FULL (Polno).

1. Olje dolijte skozi odprtino, v kateri je namescena merilna palica. Dolivajte ga poças. Ne mesaje razlichnihr vrst olja.
2. Pred zagonom motorja merilno palico ustreznovo privijte. ZaZenite motor in ga za priblizno 30 sekund pustite v prostem teku. Izklopite motor. Pocakajte 30 sekund in znova preverite nivo olja.

Zamenjava motorega olja in oljega filtra

Ce je motor mrzel, ga pred praznjenjem motornega olja zazenite in pustite delovati 1-2 minuti. Segre to olje je mogoce lazej pretakati.

OPOZORILO: Pred izpustom motornega olja motor ne sme delovati dlje od 1-2 minuti. Motor postane zelo vroč in lahko povzroči opekline. Preden iztocite motorno olje, se motor mora ohladiti.

OPOZORILO: Ce se z oljem polijete po telesu, se umijte z milom in vodo.

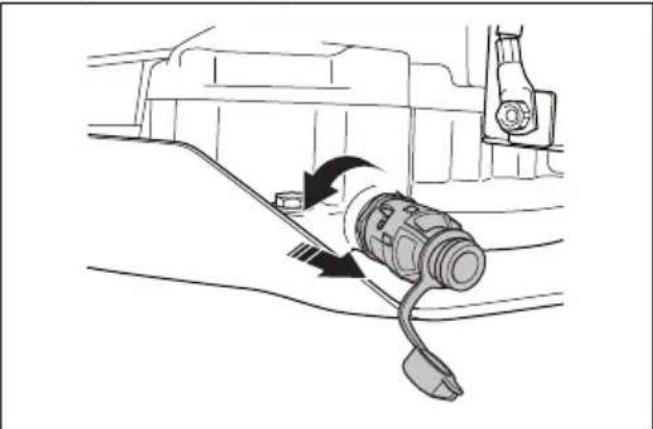

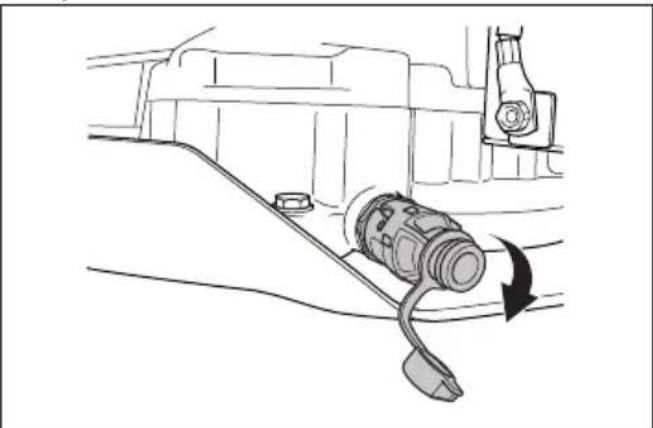

1. Odstranite plasticienPokrovcek na vijaku za izpust olja.

1. Za enostavnejiš izpust motornega olja brez polivanjana konec vijaka za izpust olja namestite plasticnocev.
2. Pod vijak za izpust olja postavite zbiralno posodo.
3. Odstranite merilno palico.
4. Odpritvijk za izpust olja tako, da ga obrnete v nasprotni smeri vrtenja urinih kazalcev in izvlecte.

1. Olje naj steče v posodo.

2. Vijak za izpust olja zaprite takto, da ga obrnete v smeri vrtenja urinih kazalcev in ga potisnete navznoter.

3. Odstranite plastichno cev inPokrovcek znova namestite na vijak za izpust olja.

4. Oljni filter zavrtite v nasprotni smeri urinega kazalca, da ga odstranite.

1. Gumijasto tesnilo na novem filtru rahlo namazite z novim oljem.
2. Oljni filter namestite takto, da ga rocno zavrtite v smeri urinega kazalca, dokler gumijasto tesnilo ni v ustreznem polozaju, nato ga privijte še za pol obrata.
3. Napolnite z novim oljem, kot je navedeno v Preverjanje nivoja motormega olja na strani 122.
4. ZaZenite motor in ga 3 minute pustite delovati v prostem teku.
5. Zaustavite motor in se prepricajte, da oljni filter ne pusca.
6. Dolijte olje, da nadomestite olje, ki je steklo v novi oljni filter.

Opomba: Motorno olje zavrzite v skladu z navodili; glejte Odlaganje na strani 126.

Preverjanje nivoja olja menjalnika

1. Odvijte vijaka, enega na vsaki strani, in dvignitePokrov menjalnika.

1. Nivo olja v posodi za olje menjalnika mora biti med obema vodoravnima crtama na posodi.

1. Če je nivo olja pod spodnjo Črto, ga dolijte, vendar pri tem ne presezite zgornje Črte.

Opomba: Glejte Tehnicni podatki na strani 127 za priporoceno olje za Rider 318 in Rider 320 AWD. Rider 320 AWD zahteva sintetično olje.

Mazanjevodila za nastavitev jermena

Vodilo za nastavitev jermena je treba redno mazati s kvalitetno mastjo molibdenovega disulfida.

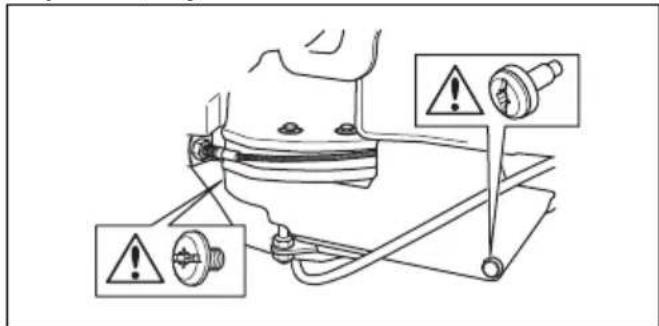

1. Odvijte 2 vijaka, s katerima je pricvrščen šcitnik jermena, in ga odstranite.

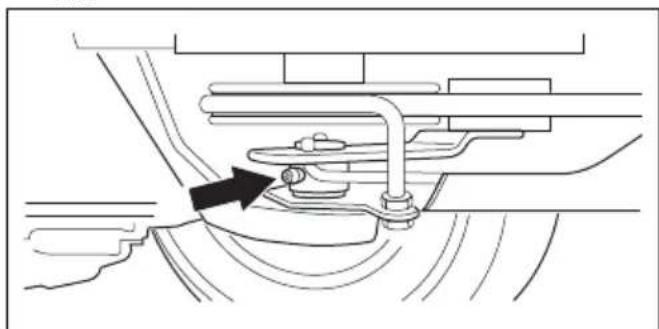

1. S pistolo za mast namežite 1 mazalno šobo na desni strani pod spodnjo jernenico, dokler mast ne priteče ven.

1. Namestite šcitnik jermena in privijte 2 vijaka.

Odpravljanje težav

Urnik odpravljanja težav

Če resitve težave ne najdete v teh navodilih za uporabo, se obrnite na pooblasceno servisno delavnico Husqvarna.

Težava Vzrok
Zaganjalnik motorja ne obrne motorja	Parkirna zavora ni aktivirana. Gleje Aktivacija in sprostitev parkirne zavore na strani 112.
	Dvižna ročica za kosišće je v položaju za kosnjo. Gleje Varnostni tokokrog na strani 106
	Glavna varovalka je pregorela. Gleje Zamenjva glavne varovalke na strani 118.
	Kontaktna ključavnica je poškodovana.
	Povezava med kabli in baterijo je slaba. Gleje Varna uporaba baterije na strani 107.
	Baterija je prešibka. Gleje Poljinjen beaterije na strani 118.
	Zaganjalnik motorja je poškodovan.
Motor se ne zažene, ko zaganjalnik motorja obrne motor	V posodi za gorivo ni goriva. Gleje Poljinjen goriva na strani 110.
	Svečka je poškodovana.
	Vžigalni kabel je poškodovan.
	V uplinjalniku ali vodu za gorivo je umazanija.
Motor ne deluje enakomerno Svečka	ka je poškodovana.
	Uplinjalnik ni nastavljen pravilno.
	Zračni filter je zamašen. Gleje Čišćenje in zamenjava zračnegа filtra na strani 117.
	Ventil posode za gorivo je blokiran.
	V uplinjalniku ali vodu za gorivo je umazanija.
Motor je očitno brez moči Zračni filter je zamašen. Gleje Čišćenje in zamenjava zračnegа filtra na strani 117.
		Svečka je poškodovana.
		V uplinjalniku ali vodu za gorivo je umazanija.
		Žica za plin je nepravlino nastavljena.
V menjalniku ni dovolji moči Dovod	hladnega zraka za menjalnik ali hladilna rebrca so blokirani.
	Ventilator na menjalniku je poškodovan.
	V menjalniku ni olja ali pa je nivo olja prenizek. Gleje Preverjanje nivoja olja menjalnika na strani 123.
Baterija se ne polni Baterija je poškodovana. Gleje Varna uporaba baterije na strani 107.
		Povezava med kabelskimi priključki in priključnimi sponkami baterije je slaba. Gleje Varna uporaba baterije na strani 107.

Težava Vzrok
Na izdelku je šutiti tresenje Rezila	niso trdno pritrjena. Glejte Pregledovanje rezil na strani 121.
	Eno ali več rezil je neuravnoteženih. Glejte Pregledovanje rezil na strani 121.
	Motor ni trdno pritrjen.
Rezultati košnje niso zadovoljivi Rezila so otopela. Glejte Pregledovanje rezil na strani 121.
Trava je dolga ali mokra. Glejte Zagotavljanje dobrih rezultatov košnje na strani 113.
Kosišće je nagnjeno.
Kosišće je zamašeno stravo. Glejte Čišćenje izdelka na strani 115.
Tlaka v prevenmatikah na desni in levi strani se razlikujeta. Glejte Tlak v prevenmati- kah na strani 119.
Izdelek deluje pri preveliki hitrosti. Glejte Zagotavljanje dobrih rezultatov košnje na strani 113.
Število vrtljajev motorja je premajhno. Glejte Zagotavljanje dobrih rezultatov košnje na strani 113.
Pogonski jermen zdrsne.

Transport skladisčenje in odstranitev

Prevoz

• Izdelek je težek in lahko povzroci zmečkanine. Bodite previdni, ko ga natovarjate ali raztovarjate za vozila ali prikolice.
• Za prevoz izdelka uporabite odobreno prikolico.
  Pred prevozom izdelka s prikolico ali po cesti se seznanite z lokalnimi prometnimi predpisi.

Varno pritrjevanje izdelka na prikolico za prevoz

OPOZORILO: Aktivacija parkirne zavore ni zadosten ukrep za zašcito izdelka med prevozom. Izdelek trdno pričvrstite na prikolico.

Oprema: 2 odobrena zatezna pasova in 4 kolesni bloki v obliki zagozd.

1. Uporabite parkirno zavoro.
2. Zatezne pasove pritrdite okoli ohijsa ali zadnjega dela.
3. Zategnite zatezne pasove v smeri zadnjega in sprednjega dela prikolice, da pritrdite izdelek.
4. Kolesne bloke postavite pred in za zadnjimi kolesi.

Vleka izdelka

Izdelek ima hidrostaticni menjalnik. Poškodbe menjalnika preprečite tak, da izdelek vlećete le na katkih razdaljah in pri majhni hitrosti.

Pri vleki deaktivirajte menjalnik. Gleje Aktivacija in izklop pogonskega systemd na strani 111.

Skladischenje

Ob koncu sezone ali pred skladisčenjem, ki je lahko daljse od 30 dni, izdelek priapravite na shranjevanje. Če gorivo v posodi za gorivo stoji 30 dni ali več, lahko lepljivi delci povzroćijo blokado uplinjalnika. To ima lahko negativne posledice za delovanje motorja.

Dodajte stabilizer, da preprecite nastanek lepljivih delcev med skladischenjem. Ce uporabljate alkilatni bencin, ne potrebujete stabilizatorja. Ce uporabljate standardni bencin, ne zacnite uporabljati alkilatnega. To lahko povzroci strjevanje obcutljivih gumijastih delov. Gorivu v posodi za gorivo ali posodi za shranjevanje dodajte stabilizer. Vedno uporabite meshalno razmerje, ki ga navede proizvajalec. Motor nj deluje vsaj 10 minut, ko dodate stabilizer, dokler ta ne stece v uplinjalnik.

OPOZORILO: Izdelka s polno posodo z gorivom ne hranite v zaprtih prostorih ali prostorih s slabim pretokom zraka. Nevarnost pozara, ce pridejo hlapi goriva v blizino odprtega plamena, isker, ali

indikatorskih luck pri, na primer, grelnikh vode, zalogovnikih vroce vode in susilnikih perila.

OPOZORILO: Z izdelka odstranite travo, liste in druge vnetljive materiale, da zmanjsate nevarnost pozara. Pred skladischenjem se motor mora ohladiti.

• Očistite izdelek, glejte Čišćenje izdelka na strani 115. Popravite poškodovano barvo, da preprećite korozijo.
• Preglejte, ali je kaksan del izdelka obrjen ali poskodovan, ter zategnite zrahljane vijake in matice.
• Odstranite baterijo. Očistite, napolnite in jo skladisčite na hladnem.
  Zamenjaje motorno olje in zavrzite odpadno olje.
• Izpraznite posodo za gorivo. ZaZenite motor in ga pustite delovati, dokler v uplinjalniku ne zmanjka goriva.

Opomba: V primeru uporabe stabilizatorja, ne izpraznite posode za gorivo in uplinjalnika.

• Odstranite Čepe in v vsak valj nalijtpe priblizno eno ČajnoŽlicko motormega olja.Rocno obračajte gred motorja, da se olje porazdeli, nato pa znova namestite Čepe.
• Namažite vse mazalke, zglobe in preme.
• Izdelek hranite na Čistem in suhem mesti ter gaPokrijte, da ga še dodatno zašcitite.
• Prekrivalo za zašcito izdelka med skladiščenjem ali prevozom je na voljo pri vašem prodajalcu.

Odlaganje

• Uporabljeno motorno olje, sredstvo proti zmrzovanju in druge snovi so nevarne in jih ni dovoljeno zavrečina tla ali v naravo. Uporabljene kemikalije vedno zavrzite na servisem centru ali primernem odlagališću.
• Ce je izdelek obrabljen in ni vec v uporabi, ga posljite prodajalcu ali ustreznemu obratu za recikliranje.
• Pri olju, oljnih filtrih, gorivu in bateriji bodite previdni zaradi morebitnih vplivov na okolje. Upostevajte lokalne zahtve za reciklaranje in ustrezne predpise.
  Baterije ne zavrzite z gospodinjskimi odpadki.
  Baterijo posljite pooblašćeni servisni delavnici Husqvarna ali jo zavrzite v zbiralnem centru za odpadne baterije.

Tehnični podatki

Tehnični podatki

	Rider 318 Rider 320 AWD
Mere
Dolžina brez kosišča, mm 2028 2013
Širina brez kosišča, mm 883 883
Višina, mm 1165 1165
Teža brez kosišča, s praznimi posodami, kg 226 224
Medosna razdalja, mm 887 887
Širina koloteka, sprednji, mm 712 712
Širina koloteka, zadnji, mm 627 627
Mere pnevmatik 16 × 6,50 × 8 16 × 6,50 × 8
Tlak v pnevmatikah, zadnja-sprednja, kPa/bar/PSI 60/0,6/8,5	8,5	60/0,6/8,5
Najv. naklon, stopinje ° 10 10
Motor
Znamka/Model	Briggs & Stratton/M31 Endurance 4175	Briggs & Stratton/M31 Endurance 4195
Nazivna izhodna moč motorja, kW 13	9,6	10,5
Gibna prostornina valja v cm3	500 500
Najv. število vrtljajev motorja, vrt./min	2900 2900
Gorivo, najm. oktansko število, neosvinçeno	85 85
Prostornina posode, litri	12 12
Olje	Razred SF, SG, SH ali SJ SAE40, SAE30, SAE10W-30, SAE10W-40 ali SAE5W-20	Razred SF, SG, SH ali SJ SAE40, SAE30, SAE10W-30, SAE10W-40 ali SAE5W-20
Količina olja s filtrom, litri	1,4	1,4
Količina olja brez filtra, litri	1,2	1,2
Zagon motorja	Električni zagon, 12 V	Elektrčni zagon, 12 V
Menjalnik
Znamka	Tuff Torq	Tuff Torq
Model	K46H	K574A/RTM10LB
Olje, razred SF-CC	SAE 10W/40	SAE 10W/50, sintetično olje
Elektrichi sistem
Vrsta 12 V, negativni ozemljeni 12 V, negativni ozemljeni
Baterija 12 V, 24 Ah 12 V, 24 Ah
Vžigalna svečka EMS PLATINUM EMS PLATINUM
Razmik elektrod, mm/palci 0,75/0,030 0,75/0,030
Emisije hrupa14
Izmerjeni nivo zvočne moovi, dB (A) 98 98
Nivo moovi hrupa, zajamčeno dB(A) 99 99
Nivoji hrupa15
Nivo zvočnega tlaka pri ušesu operaterja, dB(A) 84 84
Raven vibracij16
Nivo vibracij pri volanu, m/s2	2,7 2,7
Nivo vibracij pri sedežu, m/s2	0,5 0,5
Kosišće
Vrsta Combi 94 Combi 94
	Combi 103 Combi 103
	Combi 112 Combi 112

Kosišće	Combi 94 Combi 103 Combi	112
Širina rezanja, mm	940	1030	1120
Višina košnje, 10 položa-jev, mm	25–75	25–75	25–75
Teža, kg	39 48 54
Dolžina rezila v mm	358	388	420
Rezilo
Številka izdelka	579 65 25-10	504 18 82-10	504 18 81-10

OPOZORILO: Uporaba kosišca, ki ni odobreno za izdelek, lahko povzroci izmet predmetov pri veliki hitrosti in resne

poskodbe. Ne uporabljaje drugih vrst kosišc razen teh, ki so navedena v navodilih za uporabo.

Servisiranje

Servisiranje

Pri pooblascenem servisem centru opravite letni pregled, da poskrbite za varno in učinkovito delovanje izdelka na vrhuncu sezone. Najprimernejši Čas za servis ali pregled izdelka je zunaj sezone.

Ko posiljate naročilo za rezervne dele, navedite podatke o letu nakupa, modelu, vrsti in serijski stevilki.

Vedno uporablajte originalne rezervne dele.

Garancija

Garancija za systemd prenosa

Velja samo za Rider 320 AWD.

Garancija za systemd prenosa je veljavna le, ce je bila hitrost vrtenja sprednjih in zadnjih koles preverjena v skladu z urnikom vzdrževanja. Nastavitev systemd prenosa nj izvede pooblascena servisna delavnica, da preprecite poskodbeSYSTEMa. Glejte vrednosti v tabeli v servisem prirocniku.

Izjava ES o skladnosti

Husqvarna AB, SE-561 82 Huskvarna, Sweden, tel: [phone], izjavlja, da je Husqvarna sedežna kosilnica Rider 318 in Rider 320 AWD od serijskih stevilk 2014 in naprej (leto je jaso navedeno v besedilu na tipski plošcici s serijsko stevilko) v skladu z zahevami DIREKTIV SVETA:

z dne 17. maja 2006, ki se nanaša na stroje, 2006/42/ES
z dne 26. februarja 2014 o elektromagnetni združljivosti 2014/30/EU
- z dne 8. maja 2000 o emisijah hrupa v okolje 2000/14/ES

Za informacije v zvezi z emisijami hrupa in sirino kosnje glejte razdelek Tehnici podatki.

Uporabljeni so bili naslednji usklajeni standardi:

EN ISO 12100-2, EN ISO 5395-1, EN ISO 5395-3

Če ni drugace navedeno, zgoraj navedeni standardi veljajo kot majnovejse objavljene razlicice.

Priglašeni organ: 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala je izdal porocila glede ocenjevanja skladnosti na podlagi VI. priloge DIREKTIVE SVETA z dne 8. maja 2000, ki se "nanaša na emisije hrupa v okolje" 2000/14/ES.

Stevilke certifikatov: 01/901/145, 01/901/146

Huskvarna, 2017-09-30

Claes Losdal, Vodja oddelka za razvoj vrtne opreme (Pooblasceni zastopnik druzbe Husqvarna AB in odgovorni za sestavo tehnicne dokumentacije)

Husqvarna

www.husqvarna.com

Originalanweisungen
