Inleiding

Afleveringsinspectie en productnummers

Let op: Bij dit product werden een afleveringsinspectie uitgevoerd. Vraag uw dealer om een getekend exemplaar van het afleveringsinspectiedocument.

Contactinformatie servicework-plaats:
Deze gebruikershandleiding hoort bij het product met het product//serienummer:
/
Motor:
Transmissie:

Productbeschrijving

De Rider 318 en Rider 320 AWD zich zitmaaiers. Met de pedalen voor vooruit en achechteruit rijden kan de bestuurder de slelheid moeitelooos aanpassen. De urenteller toont hoeveel uur de gebruiker het product heeft gebruikt. De Rider 320 AWD heeft aandrijving op alle wielen (AWD). Rider 318 en Rider 320 AWD worden gebruikt met Combi-maaidekken met BioClip.

Gebruik

Het product is gemaakt voor het maaien van gras op open en vlakke ondergrond in woonwijken en tuinen.

Bevestig een optionele accessoire om het product voor andere doeleinden te gebruiken. Neem contact op met uw Husqvarna-leverancier voor meer informatie over de beschikbare accessoires.

Verzeker uw product

Zorg ervoor dat uw nieuwe product verzekerd is. Neem bij twijfel of vragen over verzekering contact op met uw verzekeraar. Wij raden u aan een all-risk verzekering af te sluiten die alle risico's afdekt, inclusief schade aan derden, brand, schade, diefstal en aansprakelijkheid.

Productverzicht

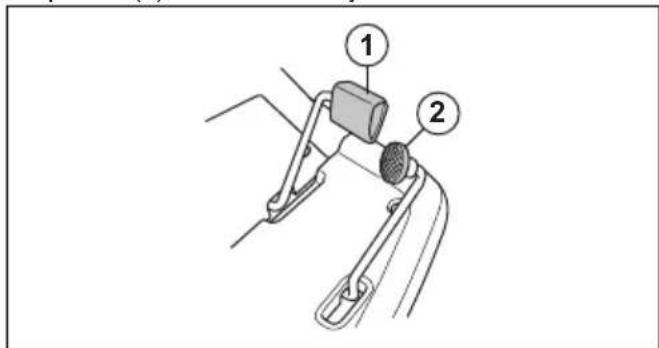

1. Pedaal voor vooruitrijden
2. Pedaal voor achechteruitrijden
3. Hefhendel voor het maaidek
4. Maaihoogtehendel

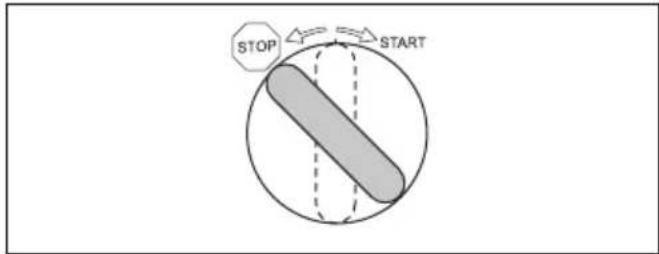

5. Ontstekingsvergrendeling
6. Gashendel
7. Urenteller
8. Kapvergrendeling

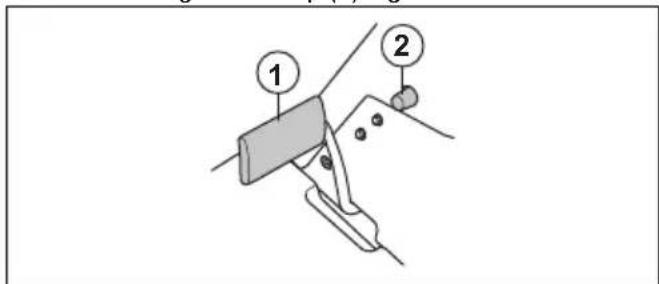

9. Parkeerrempedaal
10. Vergrendelknop voor parkeerrem

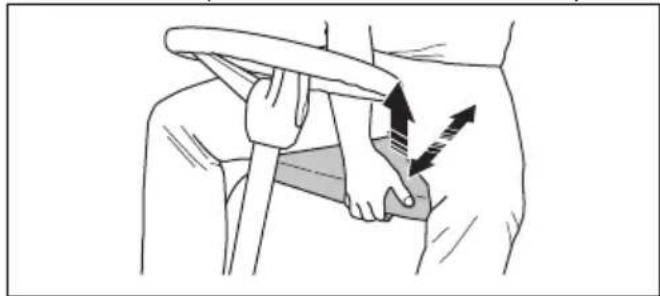

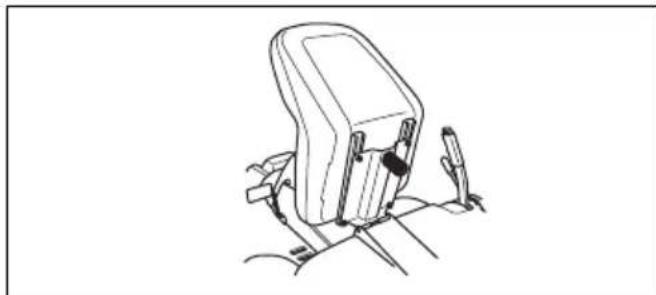

11. Stoelverstelling

12. Typeplaatje

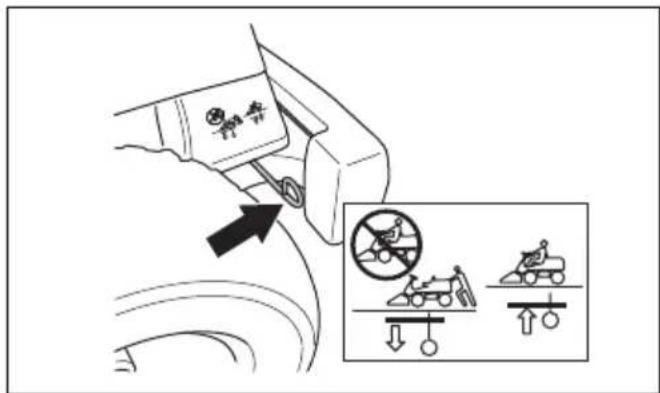

13. Hendel voor het inschakelen en uitschakelen van de aandrijving op de Vooras, Rider 320 AWD
14. Dop benzinetank
15. Olieaftapplug
    16.Accu
16. Hendel voor het inschakelen en uitschakelen van de aandrijving, Rider 318. Hendel voor het inschakelen en uitschakelen van de aandrijving op de achteras, Rider 320 AWD

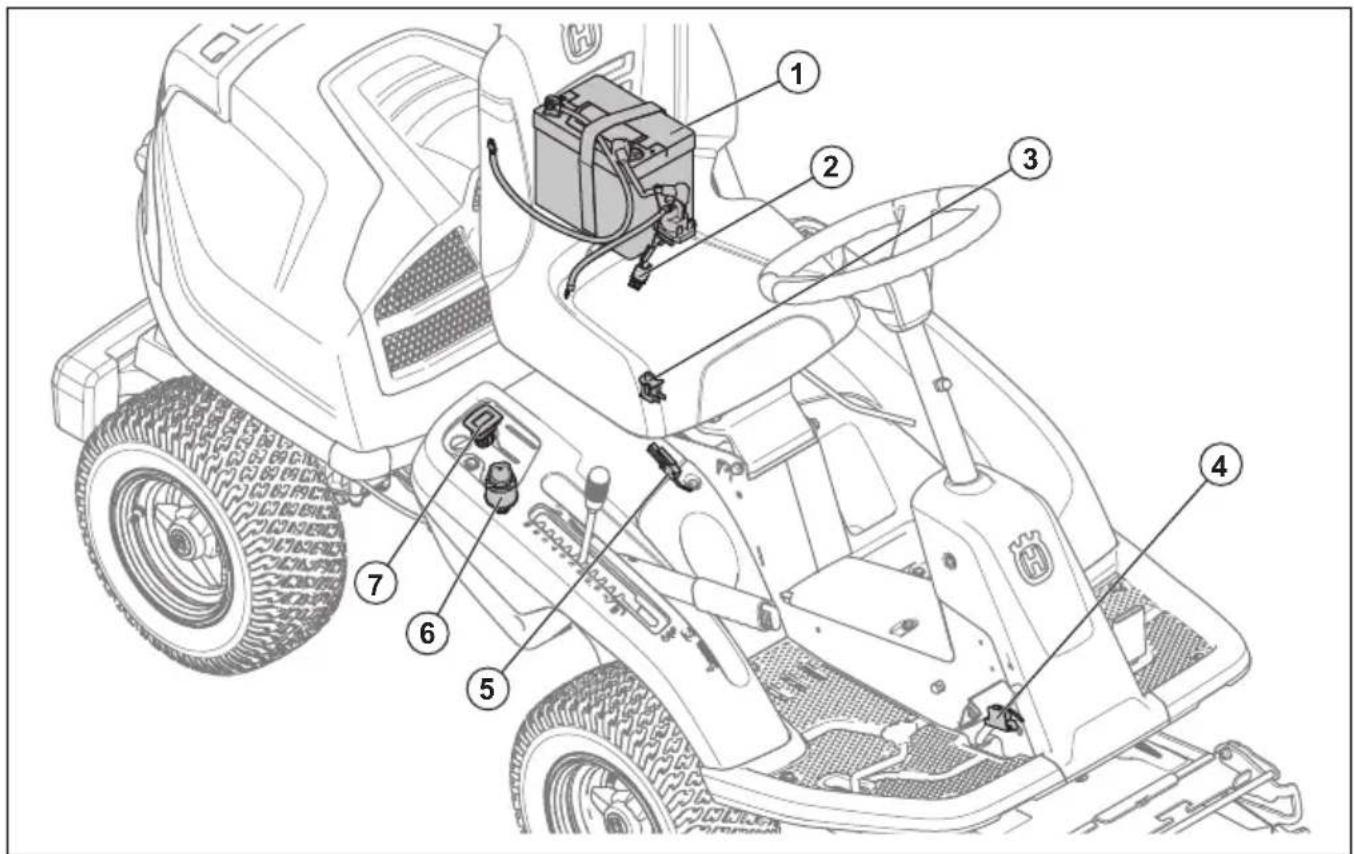

Overzicht elektrische installmentie

1.Accu
2. Hoofdzekering
3. Veiligheidsschakelaar voor de stoel
4. Microschakelaar, parkeerrem
5. Veiligheidsschakelaar voor de hefendel
6. Ontstekingsvergrendeling
7. Urenteller

Veiligheidsschakelaar stoe

De veiligheidsschakelaar van de stoel activeert het veiligheidscircuit zodra de bestuurder opstaat van de stoel. De motor en de aandrijving van de messen stoppen als de messen zich ingeschakeld of de parkeerrem Niet is geactiveerd. Zie ook Veiligheidscircuit op pagina 74.

Urenteller

De urenteller toont hoeveel uur de motor heeft gedraaid. De tijd van ingeschakeld contact zonder dat de motor draait, worden nicht gereigsteerd. Het LASTE cijfer toont de tienden van een uur (6 minutes).

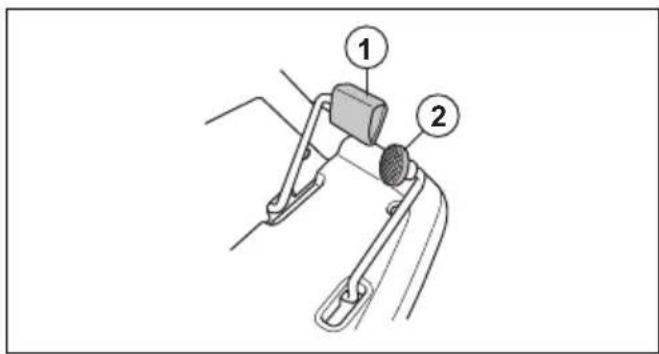

Pedalen voor vooruit enchteruit rijden

Met deze twee pedalen is de snelheid traploos regelbaar. Pedaal (1) is voor vooruit rijden en pedaal (2)

voor achechteruit rijden. Het product remt wanner de pedalen worden losgelaten.

Maaidek

De maaidekken voor dit product zijn Combi-maaidekken met BioClip. BioClip maait het gras tot meststof. De Combi-maaidekken konnen ook zonder BioClip worden gebruikt. Zonder BioClip worden het gras�<|im_start|>assistant uitgeworpen.

Symbolen op het product

WAARSCHUWING: Onzorgvuldig of onjuist gebruik kan leiden tot ernstig letsel of overlijden van de gebruiker of anderen.

Lees de bedieningshandleiding zorgvuldig door en zorg dat u de instructies heb begrepen voordat u het product gebruikt.

Draaiende messen. Houd lichaamsdelen uit de buurt van de kap wonneer de motor draait.

Waarschuwing: draaiende delen. Houd lichaamsdelen uit de buurt.

Kijkuit voorweggeslingerde en afgeketste voorwerpen.

Gebruik het product nooit als Personen, met name kinderen en/of huisdieren, zich in de directe omgeving bevinden.

Kijk achter u voor en tijdens achteruit rijden.

Maai nooit gras dwars over een helling.
Maai geen gras op een helling van meer dan 10^ . Zie Gras maaien op hellingen op pagina 75.

Laat nooit passagiersmeerijden op het product of bijbehorende uitrusting.

Vooruit rijden.

Neutraalstand.

Achteruit rijden.

Parkeerrem.

Dit product voldoet aan de geldende EGrichtlijnen.

Geluidsemissieaar de omgeving volgens deEG-richtlij.De emissie van het product staat vermeld in het hoofdstuk"Technische gegevens"en op het label.

Gebruik alkijd goedgekeurde gehoorbescherming.

Stop de motor.

Start de motor.

Motortoerental - snel.

Mortortoerental - langzaam.

Brandstof.

Max. ethanol 10% .

Maaihoogte.

Onderhoudsstand voor de maaihoogtehendel.

De messen zijn ingeschakeld.

De messen zijn uitgeschakeld.

Onderhoudsstand van het maaidek.

Werkstand van het maaidek.

In- en uitschakelen van het aandrijfsysteme.

Oliepeil.

Let op: Andere symbolen/stickers op het product hebben betrekking op certificeringseisen voor een aantal commerciele markten.

Productaansprakelijkheid

Zoals uiteengezet in de wet voor productaansprakelijkheid zich wij Niet aansprakelijk voor schade die door ons product worden veroorzaakt, indien:

• het product Niet goed is gerepareerd.

• het product is gerepareerd met onderdelen die nicht van de fabrikant akkomstig zijn, of onderdelen die nicht zich goedgekeurd door de fabrikant.

• het producteen accessoire bevat die Niet afkomstig is van de fabrikant of Niet is goedgekeurd door de fabrikant.

• het product Niet is gerepareererd door een erkend servicepunt of door een erkende autoriteit.

Veiligheid

Veiligheidsdefinities

Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt om te wijzen op belangrijke delen van de gebruikershandleiding.

WAARSCHUWING: Wort gebrukt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wanner de instructies in de handleiding nicht worden gevolgd.

OPGELET: Wort gebrukt indien er een risico bestaat op schade aan het product en andere eigendommen of aan de omgeving wanner de instructies in de handleiding nicht worden gevolgd.

Let op: Geven verdere informatatie die nodig is in een bepaalde situatie.

Algemene veiligheidsinstructies

WAARSCHUWING: Dit product kan handen en voeten afsnijden en objecten wegslingeren. Ernstig letsel of de dood konnen het gevolg zich als u de veiligheidsvoorschriften negeert.

WAARSCHUWING: Gebruik een product Niet langer als de snijuitrusting beschadigd is. Beschadigde snijuitrusting kan objeten wegslingeren en als gevolg waarvan ernstig of dodelijk letsel veroorzaken. Vervang beschadigde messen onmiddelijk.

WAARSCHUWING: Dit product produeert tijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat alvorens dit product te gaan gebruiken.

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Wees als yijk dozigtig en gebruik uw gezond verstand. Vermijd situatuies die uw capaciteiten te boven gaan. Als u na het lezen van de gebruikershandleiding nicht precies weet hoe u het product moet bedien, vraag dan advies aan deskundige voordat u verder gaat.
• Voordat u het product gaat gebruiken, moet u de gebruikershandleiding en de instructies op het product lezen en begrijpen.
  Zorg dat u weet hoe u het product en de bedieningselementen veilig gebruikt en hoe u het product snel kunt stoppen.
  Zorg ook dat u weet wat de veiligheidspictogrammen beteken.
• Houd het product schoon zodate plaatjes en stickers leesbaar blijven.
  Denk erom dat de bediener of gebruiker verantwoordelijk is voor ongelukken of beschadigingen aan eigendommen.

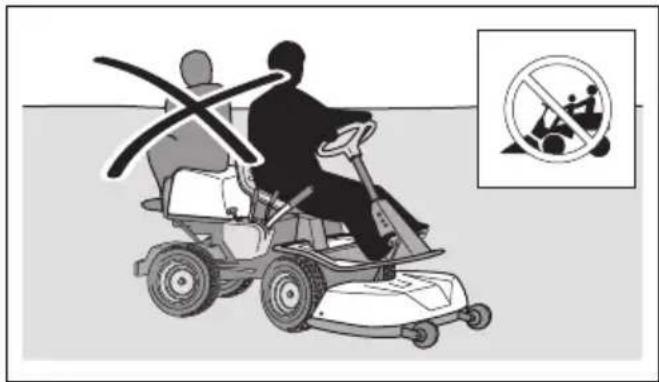

• Vervoer geen passagiers. Het product mag maar door een persoon worden gebruikt.

• Laat het product Niet onbeheerd staan verwijl de motor draait. Alvorens het product onbeheerd te latent dient u alkijd de messen te stoppen, de parkeerrem in te schakelen, de motor uit te schakelen en de contactsleutel te verwijderen.
• Gebruik het product alleen bij daglicht of onder goed verlichte omstandigheden. Houd het product op een veilige afstand van gaten en andere onregelmatigheden in de grond. Kijkuit voor andere möglichke risico's.

• Gebruik het product nooit bij slecht weer, zoals mist, regen, op vochtige of natte plekken, bij krachtige wind, strenge kou, bij onweer, enz.

• Markeer stenen en andere vaste objecten om botsingen te voorkomen.

• Verwijder stenen, spellegoed, draden, enz. uit het werkgebied,.ovat deze anders door de messen können worden weggeslingerd.

• Laat kinderen of andere Personen die nicht geschickt zichn om het product te gebruiken, geen werkzaamheden met of aan het product verrachten. De minimumlteeftijd van de gebruiker kan zichn vastgelegd inplaatselijke voorschriften.
  Zorg dat er zich niemand in de buurt van het product bevindt wanner u de motor start, de aandrijving inschakelt of met het product gaat rijden.
• Houd een oogje op het verkeer als u maait nabij een weg of wanner u een weg oversteegt.
• Gebruik het product nooit wanneer u vermoeid bent, alcohol of drugs hebt gebruikt, of als u medicijnen gebruikt die uw gezichtsvermögen, beordelingsvermögen of.Coordinatie kuren beinvloeden.
• Parkeer het product altijd op een vlakke ondergrond met de motor uitgeschakeld.

Veiligheidsinstructies met betrekking tot kinderen

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Er können sich ernstige ongevalten voordoen als u nieden goed oplet verwijl er zich kinderen in de nabijheid van het product bevinden. Kinderen können worden aangetrokken tot het product en het maaien. Het is heel goed möglichk dat kinderen Niet langer maar u ze het LAST zag.
• Houd kinderen uit de buurt van het gebied dat要去 worden gemaaid. Zorg ervoor dat de kinderen onder toezicht van een volwassene staan.
• Let goed op en schakel het product UIT als er kinderen in het werkgebied komen. Wees vooral voorzichtig bij bochten, bosjes, bomen of andere objecten die uw zich kunnen belemmeren.

• Kijk achterom en ook maar beneden, voordat u begint met achteruit rijden enijdens het achteruit rijden, om te verifielen of er zich geenkleine kinderen in de buurt van het product bevinden.

• Laat geen kinderen op het producteerijden. Ze kuren eraf vallen en ernstig gewond raken of kuren het veilig gebruik van het product hinderen.

• Laat het product Niet door kinderen bedieren.

Veiligheidsinstructies voor bediening

WAARSCHUWING: Raak nooit de motor of uitlaat aanijdens of direct na gebruik. De motor en het uitlaatsystem worden zeer heetijdens het gebruik. Kans op brandwonden, brand en schade aan eigendommen of aangrenzende gebieden. Houdijdens het maaien de machine ut de buurt van bosjes en andere objecten.

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Kijk alsijd maar beneden en achterom voordat en terwijl u achechteruit rijdt. Kijk UIT voor grote enkleine obstakels.
• Verlaag de rijnselheid voordat u een bocht neemt.
• Stop de messen wanner u door zones rijdt waar u niet maait.

OPGELET: Lees de volgende
veiligheidsinstrumenties voordat u het product
gaat gebruiken.

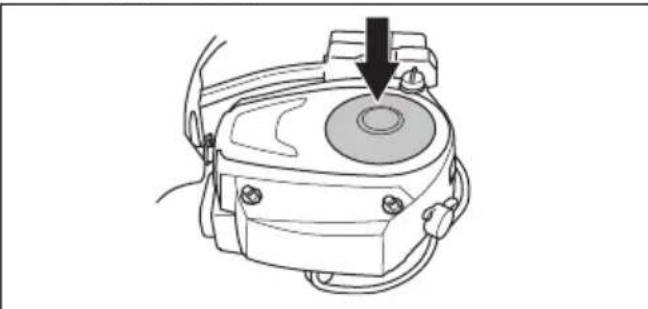

Maak de koelluchtinlaat van de motor vrij van gras en vuil voordat u het product gebruikt. Als de koelluchtinlaat geblokkeerd is, bestaat het risico op motorschade.
- Beweeg voorzichtig rond stenen en andere große objecten en zorg dat de messen de objecten Niet raken.
Zorg dat u met het product geen objecten raakt. Stop en inspecteer het product en het maaidek wanner de messenijdens het maaien ieits geraakt hebben. Voer waar nodig reparationsuit voordat u verder gaat.

Persoonlijke beschermingsmiddelen

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Draagijdens het gebruik van het product algtdig goedgekeurde persoonlijke beschemmingsmiddelen. Persoonlijke beschemmingsmiddelen hunnen Niet alle risico's uitsluiten maar hunnen de ernst van eventueel letsel helpen beperken. Vraag uw dealer u te helpen bij het kiezen van de juiste beschemmingsmiddelen.
• Gebruik algid goedgekeurde gehoorbescherming. Langdurige bloatstelling aan lawaai kan leiden tot permanente gehoorbeschadiging.
• Draag algtdijd veiligheidsschoenen of veiligheidslaarzen. Stalen neuzen worden aanbevolen. Gebruik het product Niet met blote voeten.

• Draag indien nodig handschoenen, bijvoorbeeld bij het monteren, inspecteren of reinigen van de snijuitrusting.
• Draag geen loszittende kleding, sieraden of andere voorwerpen die vast+kennen te zitten in bewegende delen.
• Houd een EHBO/doos en brandblusser binnen handbereik.

Veiligheidsvoorzieningen op het product

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik het product nooit wanner de veiligheidsvoorzieningen defect zijn. Controller de veiligheidsvoorzieningen regelmatig op een juiste werkung. Als de veiligheidsvoorzieningen defect়, neem dan contact op met uw Husqvarna serviceworkplaats.
• Voer geen veranderingen uit aan de verzilgheidsvoorzieningen. U mag het product Niet gebruiken als beschemingsplaten, afterscheringen, verzilgheidsschakelaars of andere verzilgheidsvoorzieningen ontbreken of defect়n.

Het contactslot controleren

• Start de motor en schakel die waar uit bij wijze van contrôle van het contactslot. Zie De motor starten op pagina 81 en De motor uitschakelen op pagina 82.
• Verifieer of de motor start wanner u de contactsleutel maar START draait.
• Verifieer of de motor onmiddelijk uitschakelt wanner u de contactsleutel maar STOP draait.

Veiligheidscircuit

De motor kan alleen worden gestart als aan de volgende voorwaarden worden voldaan:

• Het maaidek staat in de geheven stand en de parkeerrem is geactiveerd.
  De motor moet in de volgende situations uitschakelen:
• Het maaidek worden omlaag gezet en de bestuurdert staat op van de stoeil.
• Het maaidek staat in de geheven stand, de parkeerrem is Niet geactiveerd en de bestuurder staat op van de stoel.

Voor het controlleren van het veiligheidscircuit probeert u de motor te starten verwijl aan een van de bovenstaande voorwaarden Niet worden voldaan. Wijzig de omstandigheden en probeer het opnieuw. Voer deze controle dagelijksuit.

De snelheidsbegrenzer controleren

• Laat het pediaal voor vooruit rijden los om de machine te lately remmen.
• Voor meer remkracht drukt u het pedaal voorchteruit rijden in.
• Zorg dat de pedalen voor vooruit rijden enchteruit rijden Niet geblokkeerd zijn en over de gehele pedaalslag hunnen worden bediend.
• Controller of het product afremt wanner u het pedaal voor vooruit rijden loslaat.

Parkeerrem

WAARSCHUWING: Als de parkeerrem nicht werkt, kan het product beginnen te bewegen en daardoor letsel of schade veroorzaken. Inspector de parkeerrem regelmatig en stel deze af indien nodig.

Zie De parkeerrem controeren op pagina 85.

Geluiddempper

De uitlaatdemper is bedoeld om het geluidsniveau zo laag möglich te houden en om de uitlaatgassen weg te voeren van de gebruiker.

Gebruik het product Niet als de demper ontbreekt of beschadigd is. Bij een defecte uitlaatdemper stijgt het geluidsniveau en neemt het risico op brand toe.

Inspecteer de uitlaatdemper regelmatig om te verifierten of die goed vastzit en nicht beschadigd is.

OPGELET: De uitlaattemper worden erg heet tijdens en na gebruik en wanneer de motor draait bij stationair toerental. Wees voorzichtig in de buurt van brandbare materialen en/of dampen om brand te voorkomen.

Beschemkappen

Ontbrekende of beschadigde beschemmkappen
vergroten de kans op letsel bij bewegende delen en hete
oppervlakken. Voer een controle van de
beschemmkappen uit voordat u het product start. Zorg
dat de beschemmkappen just+zijn aangebracht en nicht
zijn geschuedr of andere beschadigingen vertonen.
Vervang beschadigde beschemmkappen.

Gras maaien op hellingen

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Maaien op een helling verhoogt het risico dat u de controle over het product verliest en dat het product kantelt. Dit kan ernstig of dodelijk letselveroorzaken. Bij maaien op een helling is het van groot belang voorzichtig te werk te gaan. Als u Niet achechteruit gegen een helling op kunt rijden of als u zich waar nicht prettg bij voelt, maai de helling dan Niet.
• Verwijder stenen, takken en andere obstakels.

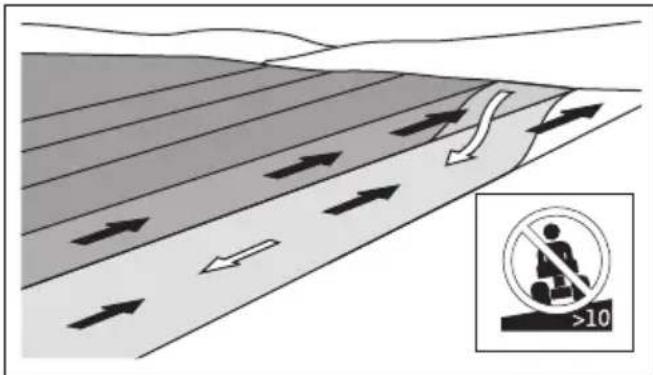

• Maai verticalaal gegen de helling (omhoog en omlaag), nicht horizontalaal (van linksaar rechts of omgekeerd).
  Rijd nicht een helling af met opgeheven maaidek.
• Gebruik het product Niet op een helling van meer dan 10^ .

• Start of stop nicht op een helling.
  Rijd op hellingen gelijkmatig en langzaam.
  Vermijd abrupte veranderingen in snugelid enrichting.

• Draai Niet meer danoodzakelijk. Draai langzaam en geleidelijk wonneer u een helling afrijdt. Rijd met lage snelheid. Draai voorzichtig aan het stuurwiel.

• Kijkuit voor en rijd Niet over voren,kuilen en hobbels. Er bestaat een grotere kans dat het product Kantelt op een ondergrond die Niet vlak is. Obstakels konnen moeilijk te zien zich door hoog gras.
  Maai Niet in de buurt van randen, greppels of hellingen. Het product kan plotseling kantelen als een van de wielen over de randen van een steile helling of greppel komt, of als een berm inzakt. Als het product in het water terechtkomt, bestaat het risico van verdrinking.

• Niet gebruiken voor het maaien van nat grayscale is glad en de banden hun hun grip verliezen waardoor het product slipt.
• Zet uw voet Niet op de grond om te proberen het producte stabiliseren.
• Ga Zoer voorzichtig te werk als er een accessoire of ander object aan het product is bevestigd waardoor het minder stabel is.
• Breng welverzwaarders of contragewichten aan om het product te stabiliseren. Neem voor meer informatie contact op met uw dealer. Gebruik voor Rider 320 AWD contragewichten, waaroot voor AWD-producten geen welverzwaarders+kennen worden gebruikt.

WAARSCHUWING: Wees voorzichtig met brandstof. Brandstof is zeer brandbaar en kan leiden tot letsel en schade aan eigendommen.

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

Vul de brandstoftank nooit binnen.
- Benzine en benzinedampen zijn giftig en zeerlicht ontvlambaar. Wees voorzichtig met benzine om letsel of brand te voorkomen.
- Verwijder de brandstoftankdop Niet en vul de tank Niet bij wonneer de motor draait.
- Laat de motor afkoelen voordat u brandstof bijvult.
- Rook nichtijdens het bijvullen van brandstof.
- Vul geen brandstof bij in de nabijheid van vonden of open vuur.

• Bij lekkage in het brandstofsysteme mag u de motor Niet starten zolang delekken Niet gerepareerd+zijn.
  Vul de tank nicht verder dan het aanbevolen brandstofniveau. De warmte van de motor en de zon doet de brandstof uitzetten waardoor de brandstof kan overstromen als de tank te ver wordt gezuld.
  Vul nicht teveel bij. Als u benzine op het product morst, dep dan de benzine op en wacht totdat het restant is verdampt voordat u de motor start. Als u benzine op uw kleding morst, trek dan andere kleding aan.
• Bewaar brandstof in waarvoort bestemde verpakkingen.
• Bewaar het product en de brandstof op zodanige wijze dat er geen risico bestaat dat brandstoflekken of dampen schade+kunnenveroorzaken.
• Tap brandstof af in een waarvoor goedgekeurde verpakking, en doe dat buiten en nicht in de nabijheid van open vuur.

Veiligheid bij accu's

WAARSCHUWING: Een beschadigde accu kan exploderen en letsel veroorzaken. Als de accu verrormd of beschadigd is, neem dan contact op met een erkende Husqvarna serviceworkplaats.

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Draag een veiligheidsbril wonneer u zich in de buurt van accu's begeeft.
• Draag geen horloges, sieraden of andere metalen voorwerpen in de buurt van de accu.
• Houd de accu buiten het bereik van kinderen.
• Laad de batterij op in een goed geventileerde ruimte.
• Houd ontvlambare materialen op een minimumafstand van 1 m wanner u de batterij oplaadt.
  Voer verrangen accu's af. Zie Afvoeren op pagina 95
• Er können explosieve gassen uit de accu vrijkomen. Rook Niet in de buurt van de accu. Houd de accu uit de buurt van open vuur en vonden.

Veiligheidsinstructies voor onderhoud

WAARSCHUWING: Als het product Niet correct geparkeerd staat en de motor en het contact Niet worden uitgeschakeld, kan letsel of schade aan eigendommen of het aangrenzend gebied ontstaan. Voer geen onderhoud aan de motor of het maaidek uit tenzij aan de onderstaande voorwaarden is voldaan:

• De motor is uitgeschakeld.
• Het product is op een vlakke ondergrund geparkeerd.
• De parkeerrem is ingeschakeld.
• De contactsleutel is verwijderd.
• Het maaidek is ontkoppeld.
• De bougiekabels zijn van de bougies losgenomen.

WAARSCHUWING: Uitlaatgassen van de motor bevatten koolmonoxide, een geurloos, giftig en uiterst gevaarlijk gas. Laat het product nooit binnenschuis of in gesloten ruimten draaien.

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Voor optimale prestaties en veiligheid adviseren wij u het product te onderhonden volgens het onderhoudsschema. Zie Onderhoudsschema op pagina 82.
• Elektrische schokken können letsel veroorzaken. Raak geen kabels aan als de motor draait. Voer een functietest van het ontstekingssystemen nicht met uw vingersuit.
• Start de motor nicht als de beschemkappen zijn verwijderd. Er bestaat dan groot risico op letsel door bewegende of hete delen.
• Laat het product afkoelen voordat u onderhoudswerkzaamheden in de motorruimteuitvoert.
• De messen zijn erg scherp en{kunnen snijwondenveroorzaken.Voorzie de messen van beschemming of draag beschemmende handschoenen wanner u aan de messen werkt.

OPGELET: Lees de volgende
veiligheidsinstrumenties voordat u het product
gaat gebruiken.

• Laat de motor nicht draaien als de bougie of ontstekingskabel is verwijderd.
  Zorg dat alle moeren en bouteen goed zich vastgedraaid en dat de apparatuur in goede staat is.
• Wijzig de instelling van de regelaars Niet. Als u de motor te snel maar draaien,+kennen onderdelen van de machine beschadigd raken.Zie Technische gegevens op pagina 96 voor het hoogst toegestane mortortoerental.
• Het product is alleen goedgekeurd voor gebruik in combinatie met de uitrusting die worden geleverd of worden aanbevolen door de fabrikant.

Montage

Inleiding

WAARSCHUWING: De spanveer van de aandrijfrem kan breken, wat tot letsel kan leiden. Draag een veiligheidsbril wonneer u het maaidek bevestigt of verwijdert.

Lees de montage-instructies in de gebruikershandleiding aandachtig door. Een label aan de binnenzijde van de voorste afdekking van het product toont ook hoe het maaidek要去en bevestigd en verwijderd.

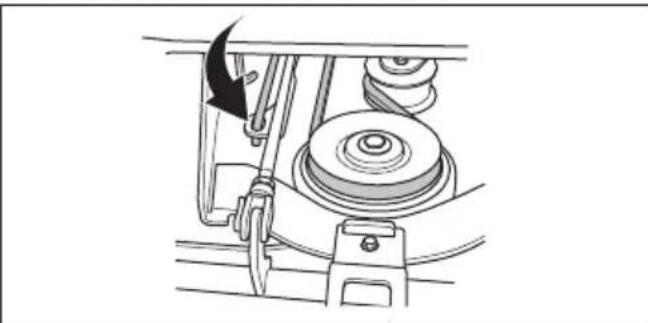

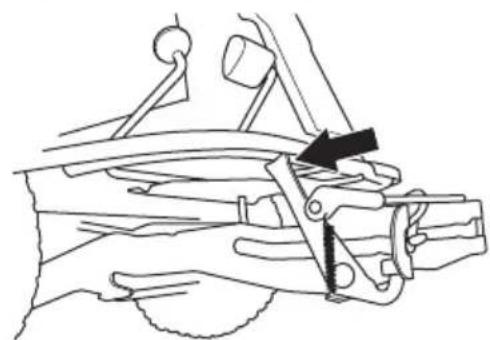

Het maaidek bevestigen

1. Parkeer het product op een vlakke ondergrond.
2. Schakel de parkeerrem in.
3. Zet de maaihoogtehendel in de onderhoudsstand.
4. Zet de hefhendel voor het maaidek in de maaistand.

1. Duw het werktuigframe omlaag. Beweeg het werktuigframe maar de verticale positie.

WAARSCHUWING: Bij onvoorzichtig gebruik kan het vergrendelmechanisme uw vingers verwonden. Plaats het werktuigframe volledig verticaal.

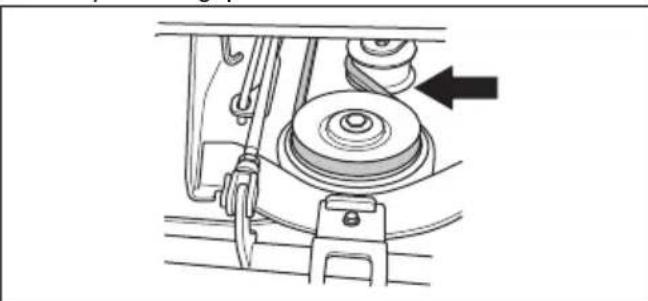

1. Breng de aandrijfrem aan zoals afgebeeld om te voorkomen dat deze bekneld raakt en breekt wanner u het maiadek aanbrengt.

1. Duw het maaidek in het werktuigframe. Zorg ervoor dat de geleidepluggen in de groeven op het werktuigframe vallen. Het werktuigframe ontgrendelt automatisch.

1. Zet de hefhendel voor het maaidek in de vergrendelde stand. Het maaidek beweegt omhoog.

1. Duw het maaidek omlaag totdat de achechterste geleidepluggen de onderkant van de groeven op het werktuigframe aanraken.

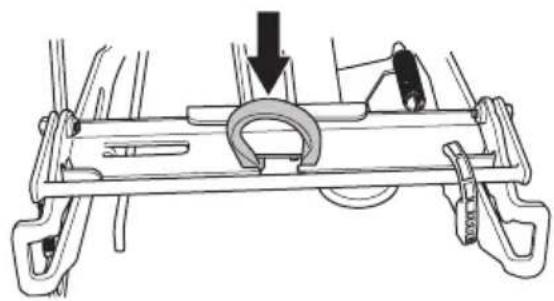

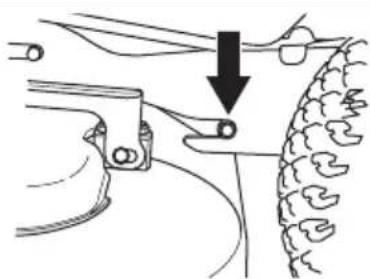

1. Plaats de beugel voor de maaihoogteafstelling in de opening voor de beugel voor maaihoogteafstelling.

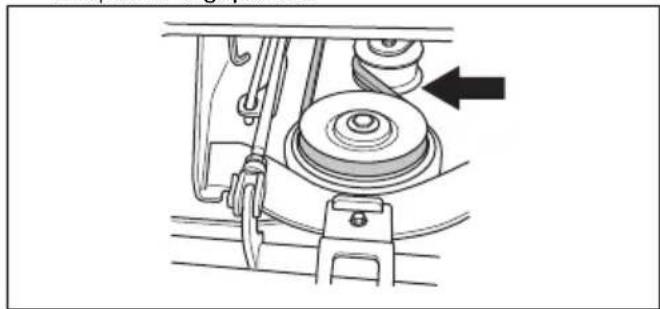

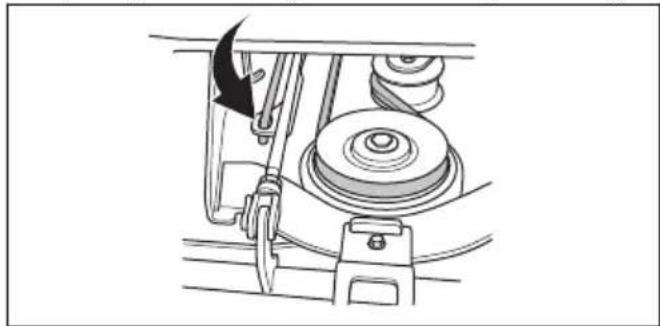

1. Breng de aandrijfrem rond de aandrijfwienen aan. Controller of de aandrijfrem aan de juiste Kant van de spanrol is geplaatst.

1. Plaats de veer in de veerhouser.

1. Bevestig de voorste afdekking.

Hetmaaidek verwijderen

1. Parkeer het product op een vlakke ondergrond en schakel de parkeerrem in.
2. Zet de maaihoogtehendel in de onderhoudsstand.

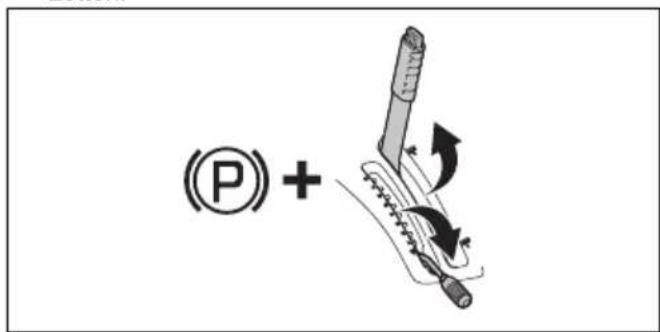

3. Trek de hefhendel voor het maaidek maarachten in de vergrendelde stand om het maaidek omhoog te zetten.

1. Maak de klem op de voorste afdekking los met het hulpstuk aan de contactsleutel en haal de afdekking eraf.

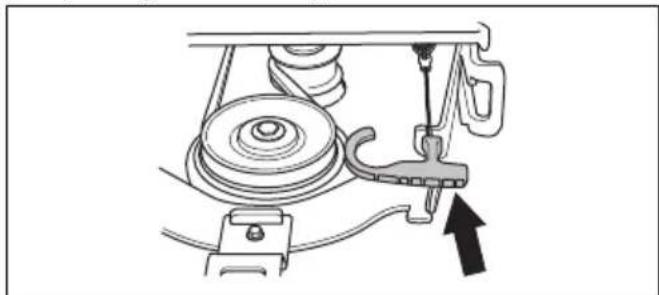

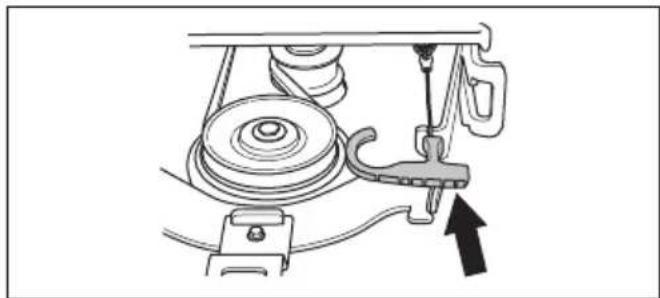

1. Trek de veerhendel uit de veerhouser om de spanning van de aandrijfrem te halen.

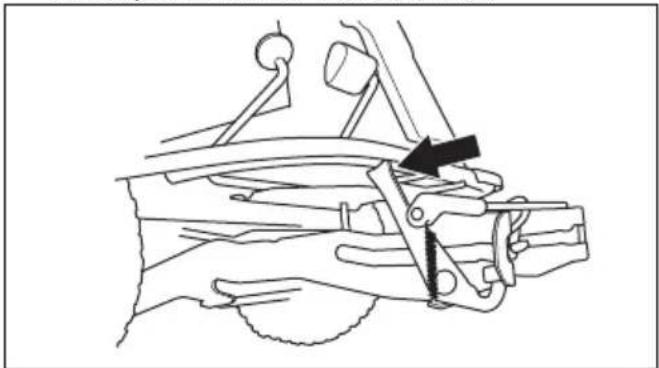

1. Plaats de haak van de veerhendel op de rand van het werktuigframe.
2. Verwijder de aandrijfrem enplaats hem in de riemhouser.

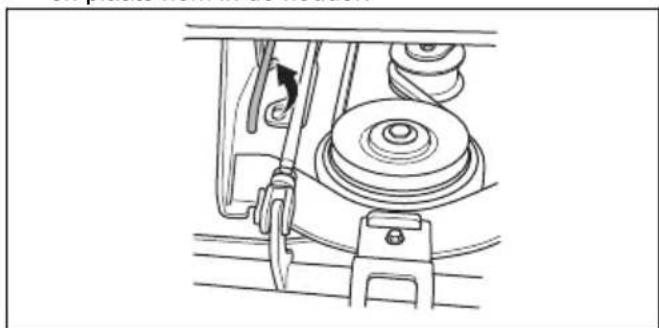

1. Til de beugel voor de maaihoogteafstelling omhoog enplaats hem in de houder.

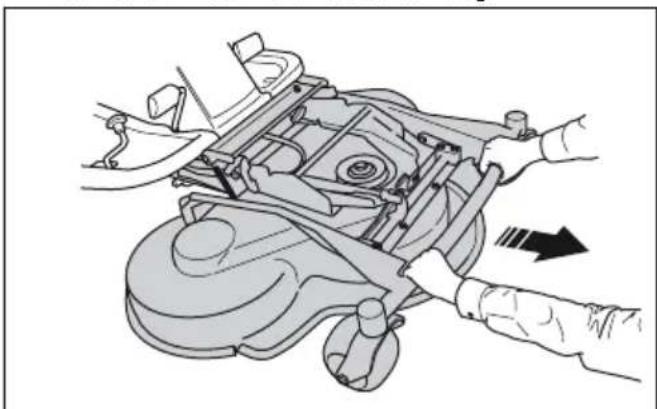

1. Pak de voorste rand van het maaidek vast en trek het maaidek maar voren tot de aanslag.

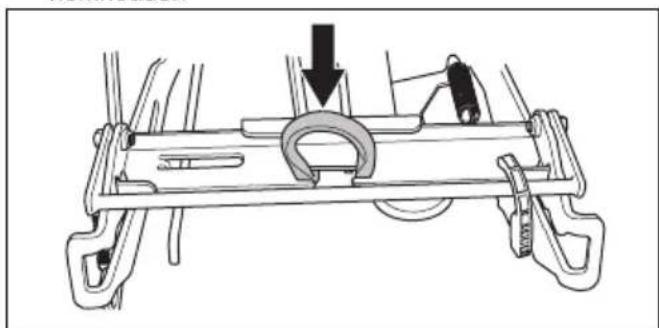

1. Duw het werktuigframe omlaag. Beweeg het werktuigframe maar de verticale positie.

WAARSCHUWING: Bij onvoorzichtig gebruik kan het vergrendelmechanisme uw vingers verwonden. Plaats het werktuigframe volledig verticaal. Pak de voorste rand van het maaidek met twee handen vast wanner u doorgaat maar de volgende stap.

1. Trek het maaidek eruit.

Bediening

Inleiding

WAARSCHUWING: Voordat u het product gaat gebruiken, dient u het hoofdstuk over veiligheid te lezen en hebben begrepen.

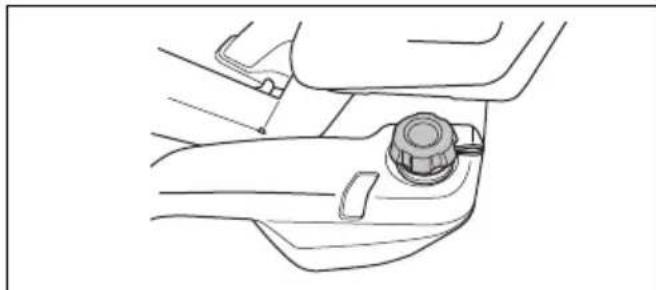

Brandstof bijvullen

WAARSCHUWING: Benzine is uiterst ontvlambaar. Wees voorzichtig en vul buitenshuis brandstof bij (zie Brandstofveiligheid op pagina 75).

De motor gebruikt loodvrije benzine met een minimum octaangetal van 85 (niet vermengd met olie). Wij adviseren biologisch afbreekbare alkylaatbenzine te gebruiken. (max. 5% methanol, max. 10% ethanol, max. 15% MTBE).

Controleer het brandstofniveau voorafgaand aan elk gebruik en vul bij indien nodig.

U kunt het brandstofniveau in de brandstoftank duidelijk zien. Vul Niet teveel bij. Houd minimaal 2,5 cm aan.

De stoel afstellen

WAARSCHUWING: Stel de stoel nicht af wanner u het product gebruikt.

De stoei kan voorover gekanteld worden.

• Duw de hendel onder de Voorkant van de stoel omhoog om de stoel maar voren of achefteren te schuiven. Verplaats de stoel maar de vereiste positie.

In- en uitschakelen van het aandrijfsystem

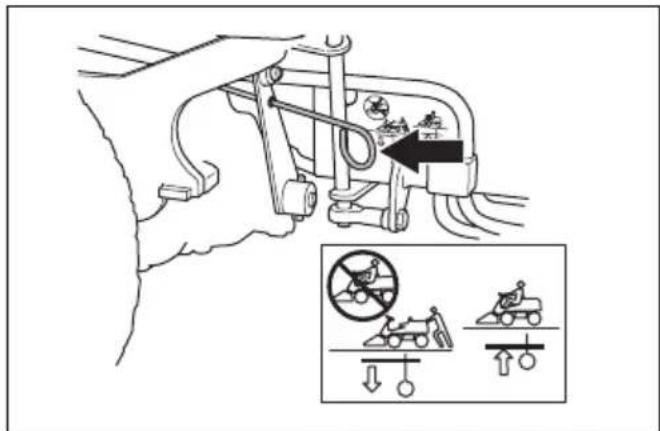

Om het product te verplaatsen met uitgeschakelde motor dient u het aandrijfsysteme uit te schaken. Trek de hendel van het aandrijfsysteme helemaal uit om de aanrijving maar de as uit te schaken. Duw de hendel van het aandrijfsysteme helemaal in om de aanrijving maar de as in te schaken. Gebruik geen tussenliggende standen.

De hendel van het aandrijfsystem voor model Rider 318 bevindt zichTyler het linkerachterwiel. Model Rider 320 AWD heeft een hendel voor de aanrijving van de Vooras en een andere hendel voor de aanrijving van de Achteras. De hendel voor de aanrijving van de Achteras vindt uTyler het linkerachterwiel.

De hendel voor de aandrijving van de Vooras van de Rider 320 AWD vindt u awhile het linkervoorwiel.

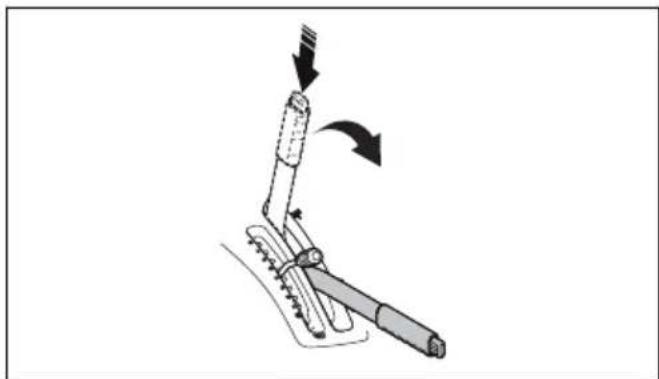

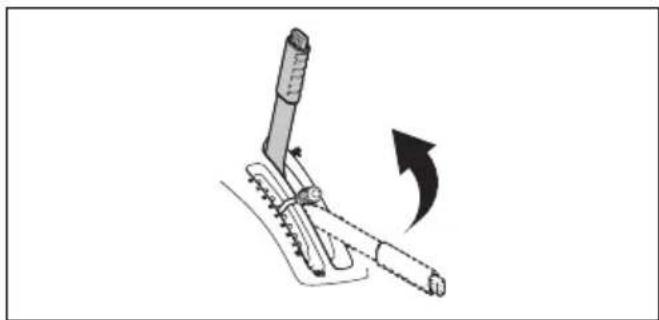

Maaidek omhoog zetten en omlaag zetten

Om het maaidek omhoog te zetten maar de transportstand, trekt u de hefhendel� aan achteren. Als de motor draait, stoppen de messen automatisch met draaien.

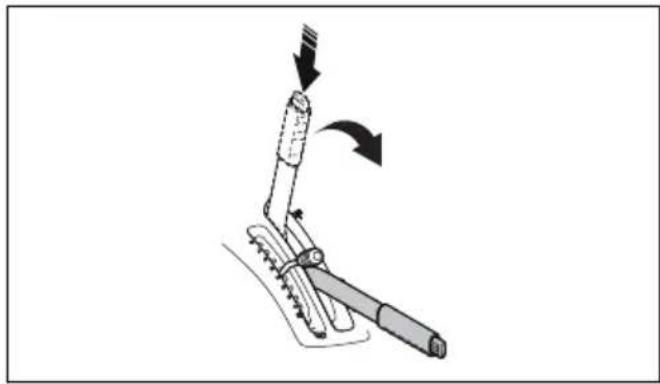

Om het maaidek omlaag te zetten maar de maaistand, drukt u op de vergrendelknop en beweegt u de hefhendel maar voren. Als de motor draait, beginnen de messen automatisch te draaien.

De parkeerrem inschakelen en uitschakelen

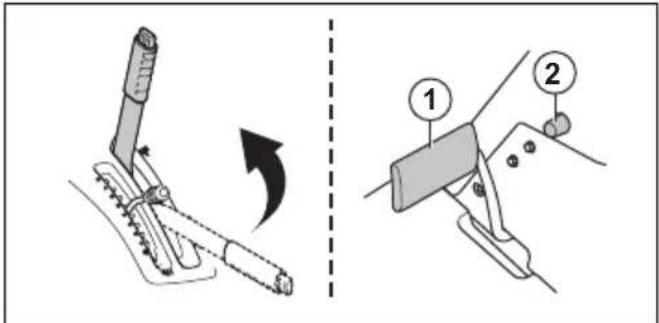

1. Trap het parkeerrempedaal in (1).
2. Houd de vergrendelknop (2) ingedrukt.

1. Houd de knop ingedrukt en zet het parkeerrempedaal vrij.
2. Om de parkeerrem uit te schakelen, trapt u het parkeerrempedaal nogmaals in.

De motor starten

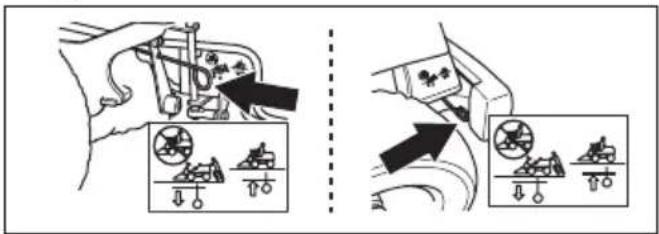

1. Zorg dat het aandrijfsysteme ingeschakeld is, zie Inen uitschakelen van het aandrijfsysteme op pagina 80.

1. Zet het maaidek omhoog en schakel de parkeerrem in.

1. Draai de contactsleutel maar de startstand.

1. Laat, zodra de motor aanslaat, de contactsleutel meteen loskaar de neutralstand.

Let op: Bedien de startmotor nicht langer dan 5 seconden per keer. Als de motor nicht start, wacht dan 15 seconden voordat u het opnieuw probeert.

1. Laat de motor 3-5 minuten draaien met halfas (B) voordat u de motor bij zware belasting gebruikt.

2. Duw de gashendel in de stand vol gas (C).

Let op: Het inschakelen van de maaimessen verwijl de motor met volle snugheid draait, veroorzaakt spanning op de aandrijfriemen. Gebruik pas vol gas wonneer het maaidek omlaag is gezet in de maaistand.

Het product gebruiken

1. Start de motor.
2. Trap het parkeerrempedaal in en LAST deze verwolgens los om de parkeerrem uit te schakelen.

1. Druk een van de rijpedalen voorzichtig in. De slenelheid neemt toe naarmate u het pedaal dieper indrukt. Gebruik pedaal (1) voor vooruit rijden en pedaal (2) voorchyteruit rijden.

1. Laat het pedaal los om te remmen.
2. Selecteer de maaihoogte (1-10) met behulp van de maaihoogtehendel.

1. Druk op de vergrendelknop op de hefhendel voor het maaidek en zet het maaidek omlaag maar de maaistand.

De motor uitschakelen

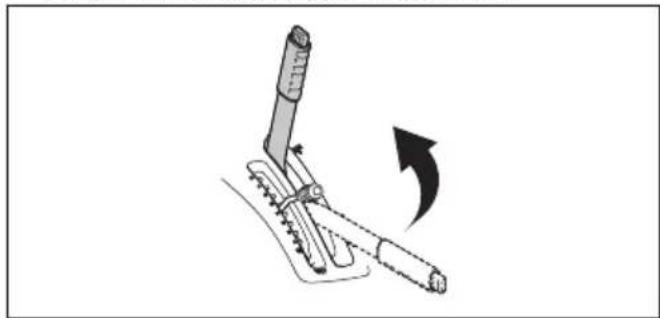

1. Trek de hefendel voor het maaidek maarachten in de vergrendelde stand om het maaidek omhoog te zetten. De messen stoppen met draaien.

1. Draai de contactsleutel maar stand STOP.

1. Schakel de parkeerrem in zodra het product stopt.

Een goed maairesultaat verkrijgen

Maai geen nat grayscale. Nat grayscale kan een slecht maairesultaat opleveren.
- Begin met een hoge maaihoogte en verlaag die geleidelijk.
Maai met een zo hoog möglichke rotatiesnelheid van de messen (hoogst toegestane motortoerental, zie Technische gegevens op pagina 96). Rijd met lage能力和 met het product. Als het grayscale niet te hoog en dik is, verkrijgt u ook bij hogere rijnsnelheid een goed resultaat.
- Voor het Beste maairesultaat maait u het gras regelmatig en gebruikt u de BioClip-functie.

Onderhoud

Inleiding

WAARSCHUWING: Voordat u onderhoudswerkzaamheden gaat uitvoeren, dient u het hoofdstuk over veiligheid te lezen en hebben begrepen.

Onderhoudsschema

^* = Algemeen onderhoud uit te voeren door de gebruiker. De instructies zich nicht opgenomen in deze gebruikershandleiding.

X = De instructies zich opgenomen in deze gebruikershandleiding.
O = De instructies zichn nicht opgenomen in deze gebruikershandleiding. Laat onderhoud aan de machineuitvoeren door een erkende serviceworkplaats.

Let op: Als er meer dan een tijsinterval in de tabel staat vermeld, dan geldt de kortste intervaluitsluitend voor de eerste onderhoudsbeurt.

Onderhoud Dagelijks onderhoud	voorafgaand aan het gebruik	Onderhoudsinterval in uren
		25	50	100	200
Controller of moeren en schroeven goed vastgedraaid�ast
Controller op brandstof- of olielekkage *
Reinigen zoals beschreiben in Product reinigen op pagina 84	X
Reinig de binnenzijde van het maaidek, rondom de messen X
Rond de geluiddempoer reinigen X
Zorg dat de koelluchtinlaat van de motor nicht geblokkeerd is X
Onderhoud Dagelijks onderhoud	voorafteraand aan het gebruik	Onderhoudsinterval in uren
		25 50	100	200
Controller of de veiligheidsvoorzieningen in orde+zijn X
Inspecteer en test de remmen *
Controller het motoroliepeil X
Controller het transmissieoliepeil X
Controller de stuurkabels X
Inspecteer de messen van het maaidek X
Reinig het maaidek, onder de riemafdekkingen en onder het maai-dek			X
Zorg voor een juiste bandenspanning X X
Controller de parkeerrem X
Motorolie verversen X X
Het olieffilter verrangen X X
Reinig het luchtfilter X
Vervang het luchtfilter X
Brandstofffilter verrangen				X

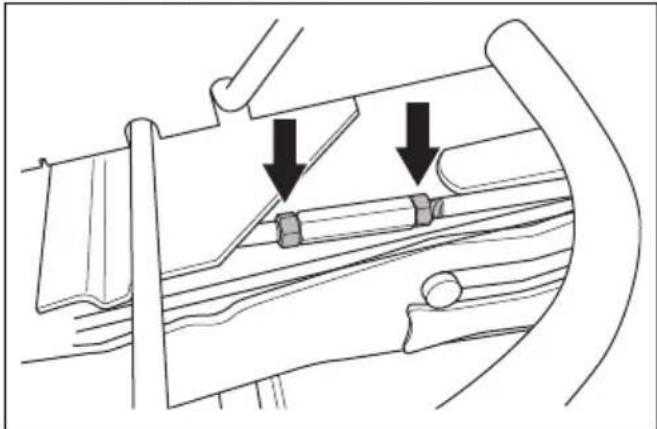

Controller of het maaidek correct is uitgelijnd		X X

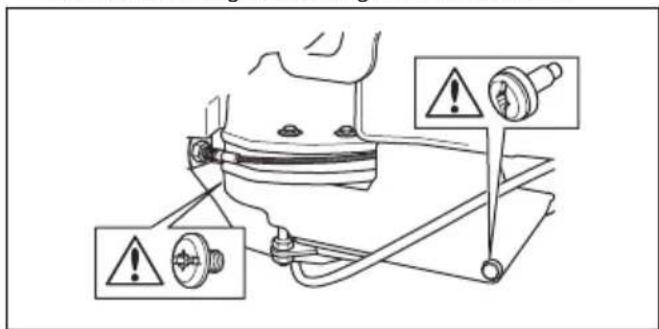

Smeer de riemspanner.		X X
Inspecteer de stuurkabels en stel ze zo nodig af		O	O
Inspecteer de uitlaattemper en het hitteschild			O
Inspecteer het maaidek op beschadigingen			O
Vervang de bougie				O
Stel de parkeerrem af.			O
Controller de gaskabel en stel die zo nodig af			O
Reinig de koelribben van de motor en de transmissie			O
Reinig de motor en de transmissie			O
Controller de snelheid van voor- en weiterwienen en stel die zo no-dig af,uitsluitend model Rider 320 AWD		O		O
Controller de riemen		O	O
Controller de accu	*		O
Controller de brandstofslang. Vervang indien nodig				O
Ververs de olie in de transmissie			O		O
Vervang het olieffilter van de transmissie,uitsluitend model Rider 320 AWD			O		O
Onderhoud Dagelijks onderhoud	voorafgaand aan het gebruik	Onderhoudsinterval in uren
		25	50	100	200
Vervang het opschroefbare filter van de servo, uitsluitend model Rider 320 AWD				O

Product reinigen

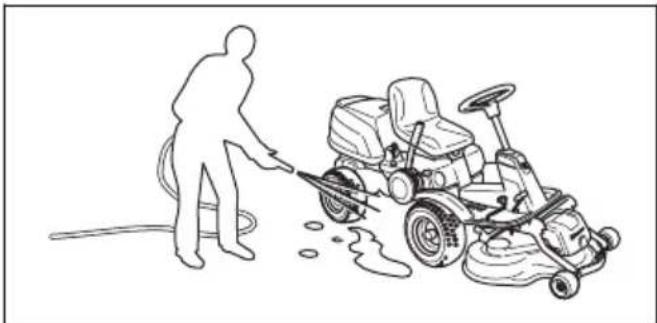

OPGELET: Gebruik geen hagedrukspuit of stoomreiniger. Water kan in lagers en elektrische aansluitingen dringen en corrosie veroorzaken die tot schade aan het product kan leiden.

Reinig het product direct na gebruik.

• Reinig geen hare oppervlakken zoals de motor, de uitlaat demper en het uitlaatsystem. Wacht tot de oppervlakken zich aufgekoeld en verwijder daarna gras of vuil.
• Gebruik eerst een borstel om te reinigen, voordat u water gebruikt. Verwijder maaisel en vuil van en random de transmissie, de luchtinlaat van de transmissie en de motor.
• Gebruik stromend water uit een slang om het product te reinigen. Gebruik geen hagedruksput.
• Richt de waterstraal Niet op elektronische componenten of lagers. Reinigingsmiddelen kunnen schadeverozaken.
• Om het maaidek te reinigen adviseren wij het maaidek in de onderhoudsstand te zieten en met een waterstraal schoon te spuiten.
• Start het maaidek na het reinigen en LAST de motor kort draaien om waterresten te verwijderen.

De motor en de uitlaatdemper reinigen

Houd de motor en de uitlaatdemper vrij van grasresten en vuil. Grasresten vol olie of brandstof die in contact komen met de motor, zorgt voor meer kans op brand en kan ook tot oververhitting van de motor leiden. Laat de motor afkoelen voordat u die schoonmaakt. Reinigen met water en een borstel.

Grasresten rond de uitlaatdempoer drogen snel en vormen een brandgevaar. Gebruik een borstel of verwijder de grasresten met water wanner de uitlaatdempoer koud is.

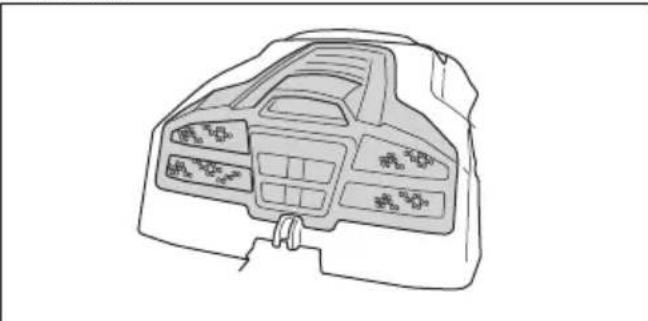

Koelluchtinlaat van motor reinigen

WAARSCHUWING: Stop de motor. De koelluchtinlaat draait en kan letsel aan uw vingers veroorzaken.

Zorg ervoor dat de inlaatgrille op de motorkap Niet geblokkeerd is. Verwijder gras en vuil met een borstel. Zorg dat de koelluchtinlaat van de motor nicht geblokkeerd worden. Verwijder gras en vuil met een borstel.

• Open de motorkap. Zorg dat de koelluchtinlaat van de motor Niet geblokkeerd worden. Verwijder gras en vuil met een borstel.

• Controller het luchtkanaal aan de binnenzijde van de motorafdekking. Zorg dat het luchtkanaal schoon is en Niet gegen de koelluchtinlaat schuurt.

De kappen verwijderen

Verwijderen van motorkap

1. Klap de stoel maar voren.

2. Maak de klem op de motorkap los met het hulpstuk aan de contactsleutel.

1. Klap de motorkap maarachten.

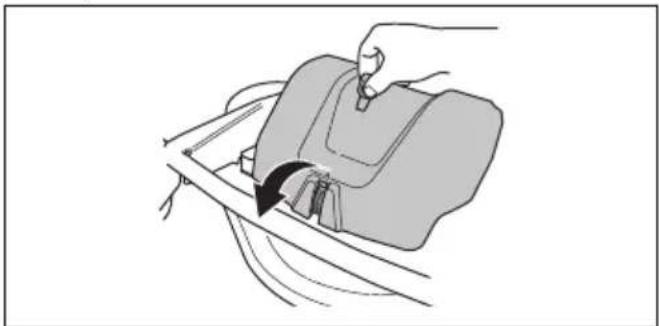

Verwijdersen van voorste kap

1. Maak de klem op de voorste kap los met het hulpstuk aan de contactsleutel.

1. Verwijder de voorste kap.

Rechter spatabord verwijderen

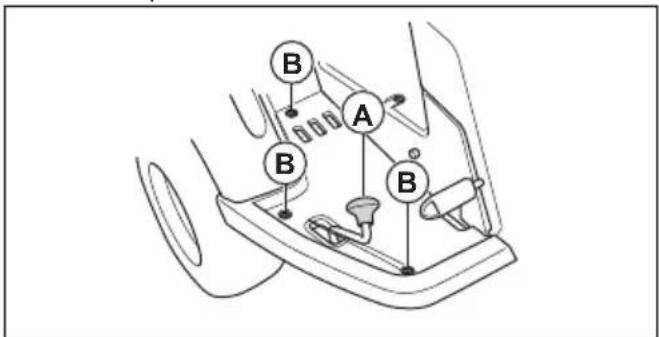

1. Draai de knop op het pedaal voor achechteruit rijden (A) los en verwijder hem.
2. Verwijder de 3 schroeven (B) en verwijder het rechter spatabord.

Linker spatabord verwijderen

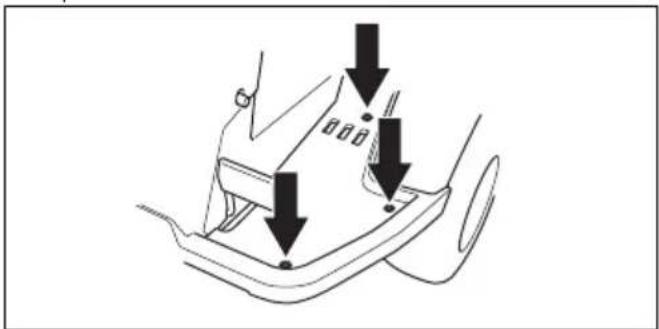

• Verwijder de 3 schroeven en verwijder het linker spatbord.

De stuurkabels inspecteren

Na verloop vanijd kan de spanning van de stuurkabels afnemen. Hierdoor verandert de afstelling van de besturing.

U moet de besturing als volgt inspecteren en afstellen:

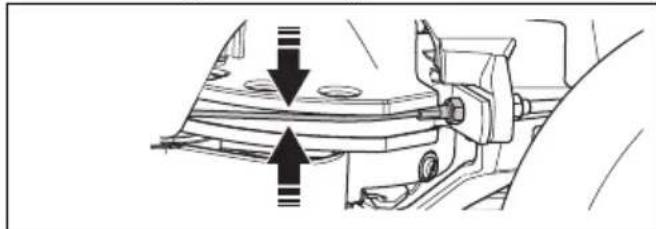

1. De kabels hebben de juiste spanning wanner u ze met de hand 5 mm omhoog of omlaag in de groef op de stuurbeugel kurz bewegen.

1. Als de kabels te slap+zijn gespannen, moet u ze door een erkende servicewerkplaats lately afstellen.

De parkeerrem controleren

1. Parkeer het product op een harde ondergrond die afloodt.

Let op: Parkeer het product Niet op een grashelling wanner u de parkeerrem controelt.

1. Trap het parkeerrempedaal in (1).
2. Zet de parkeerrem vrij terwijl u de vergrendelknop (2) ingedrukt houdt.

1. Als het product begint te bewegen, moet u de parkeerrem door een erkende servicewerkplaats lately afstellen.
2. Bedien het parkeerrempedaal opnieuw om de parkeerrem uit te schakelen.

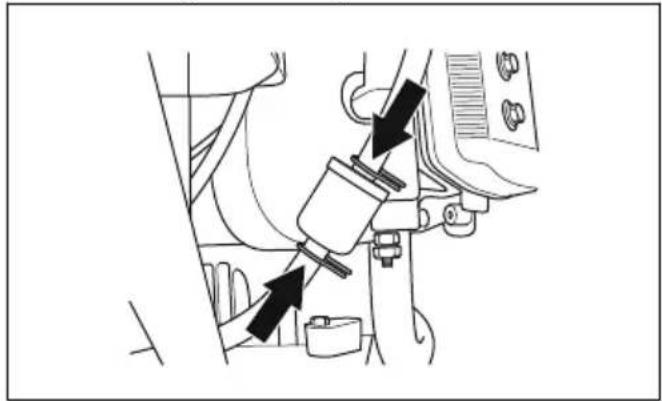

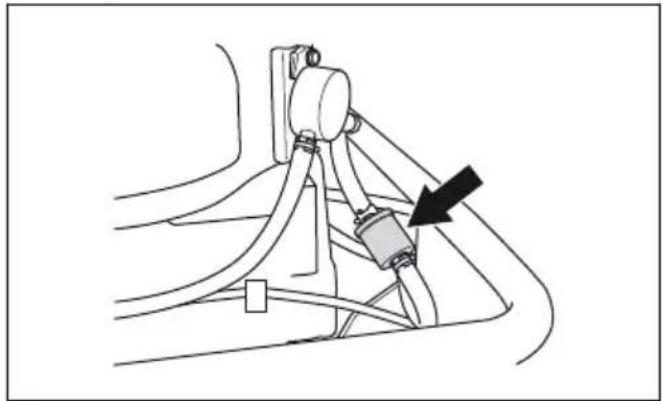

Het brandstofffilter verrangen

1. Open de motorkap om bij het brandstofffilter te kuren.

2. Gebruik een platte tang om de slangklemmen van het brandstofffilter te verwijderen.

3. Trek aan de slangeinden om het brandstofffilter te verwijderen.

1. Duw het neue brandstofffilter in de uiteinden van de slangen. Gebruik vloeijaar reinigingsmiddel op de uiteinden van het brandstofffilter om de aansluiting te vergemakkelijken.

2. Duw de slangklemmen gegen het brandstofffilter.

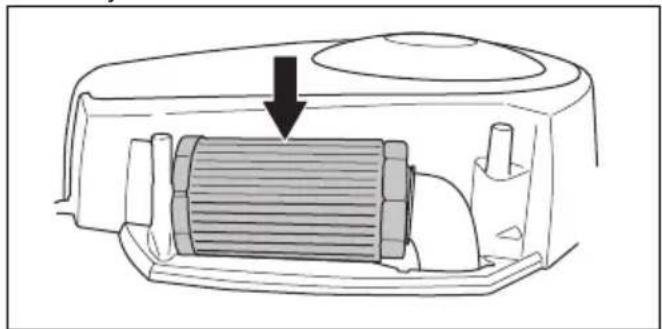

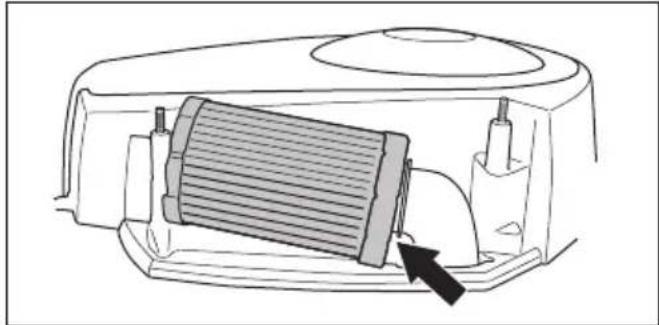

Het luchtfilter reinigen en verrangen

1. Open de motorkap.

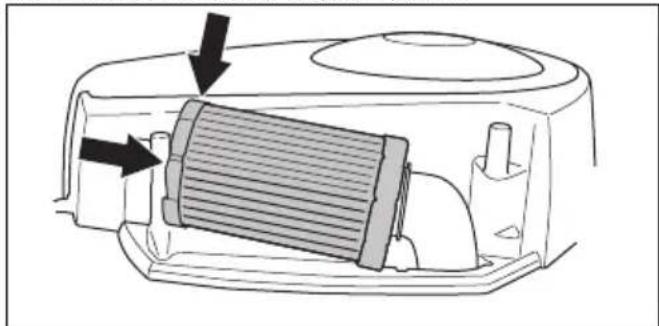

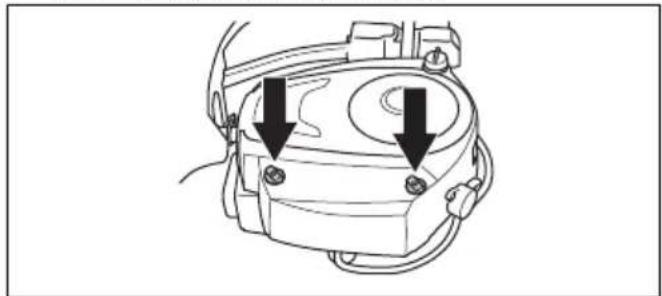

2. Draai de knoppen waarmee het filterdeksel is bevestigd los en til het deksel eraf.

1. Til het uiteinde van het luchtfilter op om het te verwijderen.

1. Tik het papieren filter gegen een hard oppervlak om het te reinigen. Gebruik geen perslucht.
2. Als het papieren filter Niet schoon wordt, dient het te worden verrangen.
3. Plaats het luchtfilter terug op de slang.

1. Duw het luchtfilter op de juiste plaats.

1. Bevestig het luchtfilterdeksel en draai de knuppen vast.

Bougie controlleren en verwijderen

1. Open de motorkap.
2. Verwijder de ontstekingskabelschoen en reinig het gebied rond de bougie.
3. Verwijder de bougie met een 5 / 8 (16 mm) bougiesleutel.
4. Controller de bougie. Vervang de bougie als de elektroden zijn verbrand of als de isolatie is gebarsten of beschadigd. Als de bougie nicht beschadigd is, reinig deze dan met een staalborstel.
5. Meet de elektrode-opening en zorg ervoor dat deze correct is. Zie Technische gegevens op pagina 96

1. Buig de zij-elektrode om de elektrode-opening aan te passen.
2. Plaats de bougie terug en draai.Deze met de hand totdat deze gegen de zitting aan zit.

3. Draai de bougie vast met de bougiesleutel totdat dering wordt samengedrukt.

4. Draai een gebruike bougie nogmaals 1/8 slag vast, een neue bougie nog 1/4 slag extra.

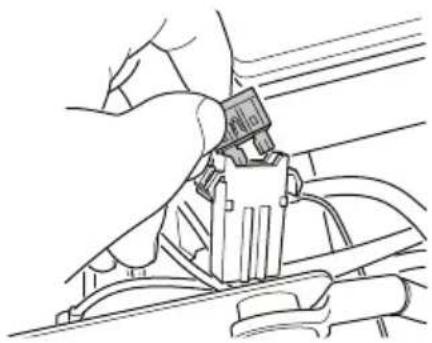

Hoofdzekering verrangen

Een doorgebrande zekering worden aangegeven door een doorgebrande verbinding.

1. Verwijder de motorkap. De hoofdzekering bevindt zich in een houder aan de voorzijde van de accu.
2. Trek de zekering uit de houder.

1. Vervang de doorgebrande zekering door een neue zekering van hetzelfde type, platte pen 15 A.
2. Plaats de afdekkingen terug.

Als een hoofdzekering binnen korteijd nadat u deze hebt verrangen nogmaals doorbrandt, is er spreke van kortsluiting. Repareer de kortsluiting voordat u het product opnieuw gebruikt. Zoek hulp van een erkende serviceworkplaats.

De accu opladen

• Laad de accu op wanneer.Deze te zwak is om demotor te starten.
• Gebruik een standard acculader.

OPGELET: Gebruik geen boostlader of startbooster. Dit za leiden tot schade aan het elektrisch system van het product.

• Koppel altijd de lader los alvorens de motor te starten.

Noodstart van motor uitvoeren

Als de accu te zwak is om de motor te starten, kurz u gebruik makev van startkabels om een noodstart UIT te voeren. Dit product is voorzien van een 12-volt-systeem met negatieve aarding. Het product dat voor de

noodstart worden gebruikt, moet ook een 12-volt-systeem met negatieve aarding hebben.

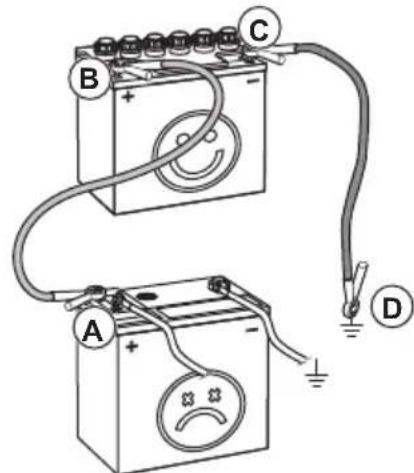

Startkabels aansluten

WAARSCHUWING:Explosiegevaar door explosief gas dat afkomstig is van de accu. Sluit geen negatieve aansluitklem van de volledig opgeladen accu aan op of in de buurt van de negatieve aansluitklem van de zwakke accu.

OPGELET: Gebruik de accu van uw product Niet om andere voertuigen te starten.

1. Verwijder de motorkap.
2. Verwijder de kap van het accuvak.
3. Sluit het ene uiteinde van de rode kabel aan op de PLUSKLEM (+) van de zwakke accu (A).

1. Sluit het andere uiteinde van de rode kabel aan op de PLUSKLEM (+) van de volledig opgeladen accu (B).

WAARSCHUWING: Zorg dat de uiteinden van de rode draden geen kortsluiting maken gegen het chassis.

1. Sluit een uiteinde van de zwarte kabel aan op de MINKLEM (-) van de volledig opgeladen accu (C).
2. Sluit het andere uiteinde van de zwarte kabel aan op een CHASSISMASSA (D),uit de buurt van de brandstoftank en de accu.
3. Plaats de afdekkingen terug.

Startkabels verwijdermen

Let op: Verwijder de startkabels in omgekeerde volgorde van aanbrengen.

1. Verwijder de ZWARTE kabel van het chassis.

2. Verwijder de ZWARTE kabel van de volledig opgeladen accu.

3. Verwijder de RODE kabel van de 2 accu's.

Bandendruk

De bandenspanning van alle vier banden moet 60kPa (0,6 bar/8,5 PSI) zich.

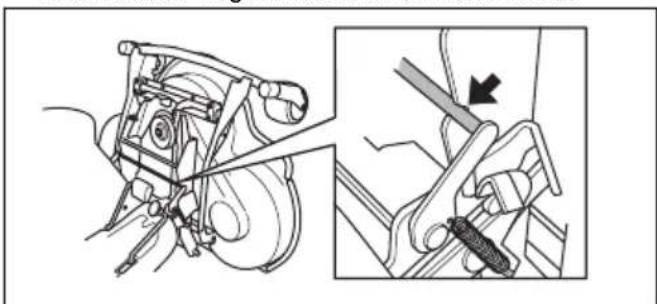

Het maaidek in de onderhoudsstand zetten

1. Zie stap 1-8 in Het maaidek verwijderen op pagina 78.
2. Pak de voorste rand van het maaidek vast en trek het maaidek maar voren tot de aanslag.

1. Til het maaidek op tot het verticaal staat en een klikgeluid hoorbaar is. Het maaidek worden automatisch vergrendeld in de verticale stand.

Het maaidek in de maaistand zetten

1. Houd de Voorkant van het maaidek vast met uw linkerhand.

2. Maak de vergrendeling met uw rechterhand los.

1. Klap het maaidek omlaag en druk het waar binnen tot de aanslag.

OPGELET: De aandrijfrem kan bekneld raken onder het maiadek. Trek aan de Ius in de aandrijfrem in de riemhouser alvorens u het maiadek maar binnen duwt.

1. Til de beugel voor maaihoogteafstelling uit diens houder enplaats hem in de uitsparing.

1. Breng de aandrijfrem rondon de aandrijfwienen aan. Controller of de aandrijfrem aan de juiste kant van de spanrol is geplaatst.

1. Plaats de veer in de veerhouser.

1. Bevestig de voorste afdekking.
2. Zet de maaihoogtehendel in een van de standen 1-10.

Bodemdruk van maaidek controleren en aanpassen

Een juiste bodemdruk zorgt ervoor dat het maaidek boven de bodem beweegt, maar er nicht hard tegenaandrukt.

1. Verifieer of de banden een spanning hebben van 60 kPa (0,6 bar / 9,0 psi).
2. Parkeer het product op een vyakke ondergrond.
3. Zet het maidek omlaag in de maaistand.

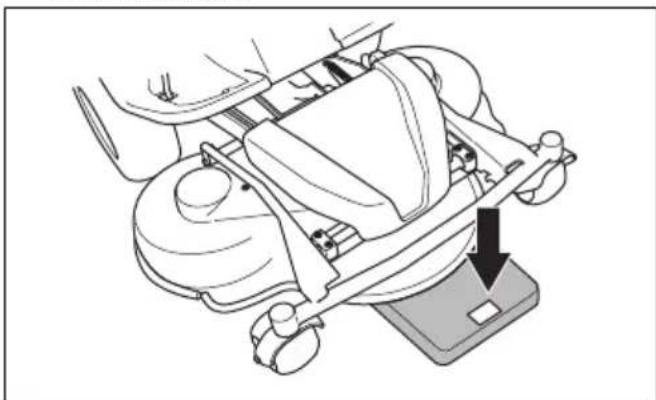

4. Plaats een personenweegschaal onder de voorkant van het maajeck.

1. Plaats een bloc tussen het frame en de weegschaal om er zeker van teijken dat de steunwielen geen gewicht dragen.

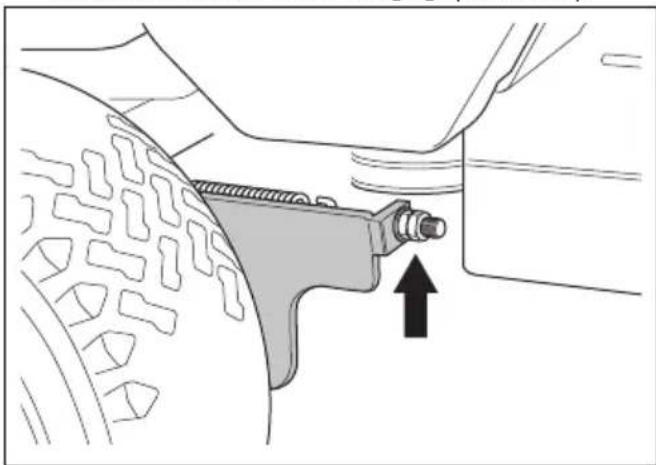

2. Om de bodemdruk af te stellen draait u aan de stelschroeven,achter.beide voorwienen.
3. Draai de boute rechts- of linksom totdat de bodemdruk tussen 12 en 15 kg ligt (26.5-33 lb).

Controleren of het maaidek correct isuitgelijnd

1. Verifieer of de banden een spanning hebben van 60 kPa (0.6 bar / 9.0 psi).
2. Parkeer het product op een vlakke ondergrond.

3. Zet het maajdek omlaag in de maaistand.

4. Meet de afstandussen de bodem en de Voorste en awhilet rand van het maaidek.Zorg dat de awhilekant 4-6 mm (1/5") hoger is dan de voorkant.

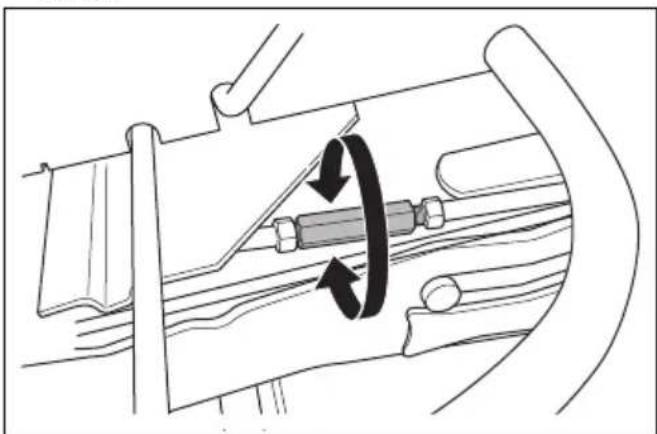

De uitlijning van het maaidek afstellen

1. Verwijder de voorste afdekking en hetrechtspatbord.

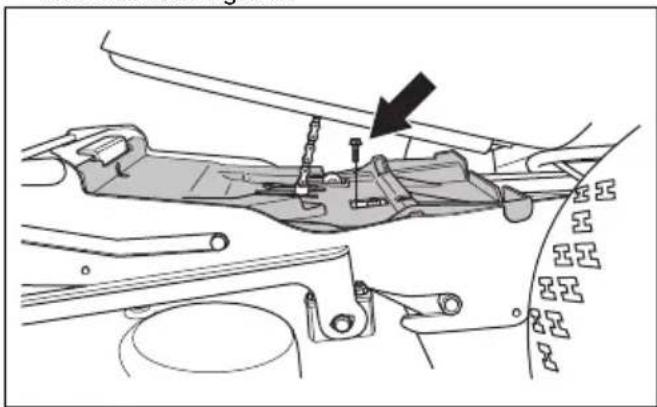

2. Verwijder de schroeven waarmee de riemafschemming is bevestigd en til de riemafschemming eraf.

1. Draai de moeren op de hefarm los.

1. Verdraai de hefarm om de arm langer te make of in te korten. Maak de arm langer om de achtermrand van de afdekking omhoog te zetten. Maak de arm korter om de achtermrand van de afdekking omlaag te zetten.

1. Draai de moeren op de hefarm na het afstellen vast.
2. Monteer de riemafscheming en draai de schroeven vast.
3. Bevestig het rechter spatabord en de voorste afdekking.

Verwijdersen van de BioClipplug

• Verwijder de BioClip-plug om het Combi-maaidek om te schakelen van BioClipaar uitworp aan dechterzijde.

Verwijderen en bevestigen van BioClip-plug op maaidek Combi 103 en 112

1. Zet het maaidek in de onderhoudsstand.
2. Verwijder de 3 schroeven die de BioClip-plug op+zijn plaatshouden en verwijder de plug.

1. Breng drie M8x15 mm schroeven aan in de schroefopeningen voor de BioClip-plug om schade aan de schroefdraad te voorkomen.
2. Zet het maaidek werk in de maaistand.
3. Bevestig de BioClip-plug in omgekeerde volgorde.

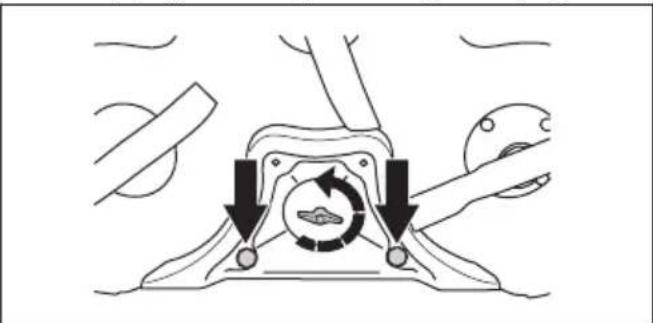

Verwijderen en bevestigen van BioClip-plug op maaidek Combi 94

1. Zet het maaidek in de onderhoudsstand.

2. Maak de knop en de bouten los waarmee de BioClip-plug is bevestigd en verwijder de plug.

1. Zet het maaidek werk in de maaistand.
2. Bevestig de BioClip-plug in omgekeerde volgorde.

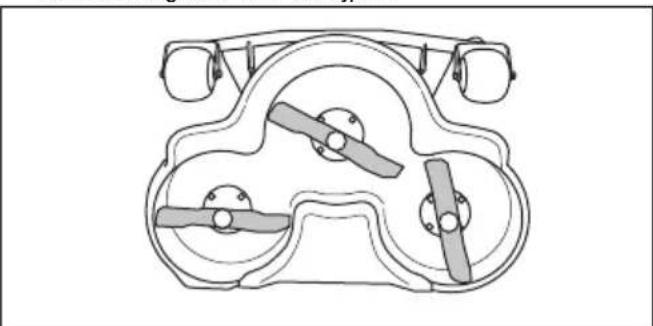

De messen inspecteren

OPGELET: Beschadigde of onjuist gebalanceerde messen können schade aan het product veroorzaken. Vervang beschadigde messen. Laat botte messen slijpen en balanceren door een erkende serviceworkplaats.

1. Zet het maaidek in de onderhoudsstand.
2. Controller de messen visuel op beschadigingen en of het nodig is om ze te slijpen.

1. Draai de mesbouten vast met een aanhaalmoment van 45-50 Nm.

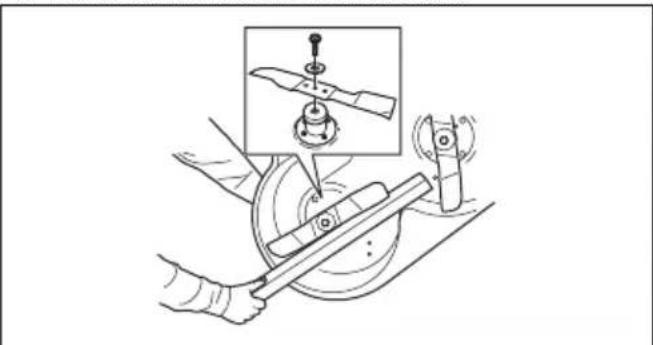

De messen verrangen

1. Zet het maaidek in de onderhoudsstand.
2. Zet het blad vast met een houten blok.

1. Draai de bout van het mes los en verwijder de bout samen met de sluitringen en het mes.
2. Monteer hetijke met met de schuine uiteinden in de richting van het maiadek.

WAARSCHUWING: Het gebruik van een onjuist type mes kan ertoe leiden dat objecten uit het maaidek geworpen worden en ernstig letselveroorzaken. Gebruik alleen messen die worden aangegeven in Technische gegevens op pagina 96.

1. Bevestig het mes, de ring en de bout. Draai de bout vast met een aanhaalmoment van 45-50 Nm.

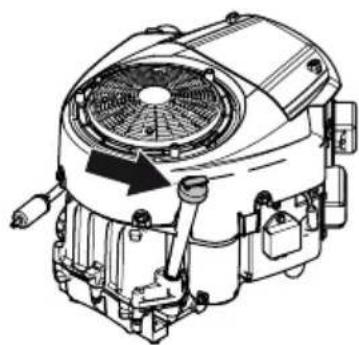

Het motorolieil controlleren

1. Parkeer het product op een vlakke ondergrond en schakel de motoruit.
2. Open de motorkap.
3. Maak de peilstok los en trek hem eruit.

1. Veeg de olie van de peilstok.
2. Steek de peilstok weir—helemaal terug en maak hem vast.

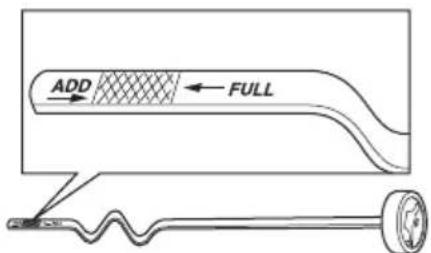

3. Maak de peilstok los, trek hem eruit en lees het oliepeil af.
4. Het oliepeil要去 tussen de markingsen op de peilstok staan. Als het peil bijna bij de markings "ADD" staat, moet u olie bijvullen tot de markings "FULL".

1. Vul olie bij via de opening waarin de peilstok zit. Vul langzaam olie bij. Meng nooit verschillende soorten olie door elkaar.
2. Zet de peilstok goed vast voordat u de motor start. Start de motor en LAST die stationair draaien gedurende circa 30 seconden. Stop de motor. Wacht 30 seconden en controller het oliepeil nogmaals.

De motorolie en het olieffilter verwangen

Als de motor koud is, moet u de motor starten en 1-2 minutes latent draaien voordat u de motorolie aftapt. Hierdoor wordt de motorolie warm en is deze gemakkelijker af te tappen.

WAARSCHUWING: Laat de motor nicht langer dan 1 tot 2 minuten draaien voordat u de motorolie aftapt. De motorolie worden zeer heet en kan brandwonden veroorzaken. Laat de motor afkoelen voordat u de motorolie aftapt.

WAARSCHUWING: Als u motorolie morst op uw lichaam, was dat dan af met water en zeep.

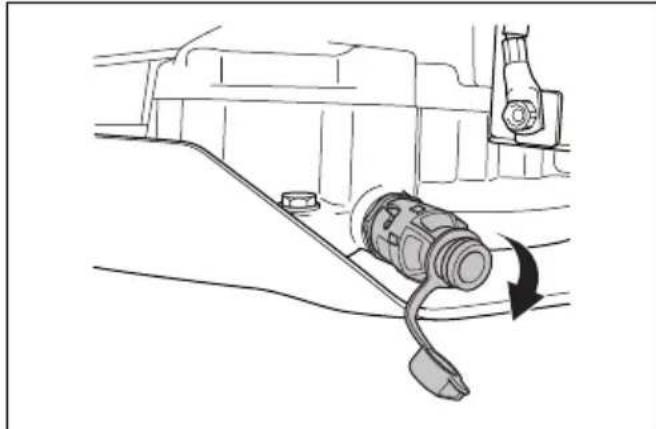

1. Open de kunststof dop op het uiteinde van de olieaftapplug.

1. Om de olie gemakkelijker zonder morsen af te tappen, kurz u bijvoorbeeld een kunststof slang op het uiteinde van de olieaftapplug aanbrengen.
2. Plaats een opvangbak onder de olieaftapplug.
3. Verwijder de peilstok.

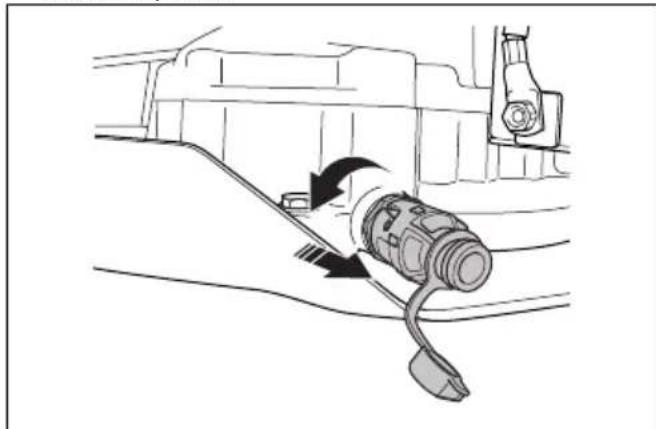

4. Draai de olieaftapplug linksom en trek eraan om\ deze te openen.

1. Laat de olie in de container lopen.

2. Duw de olieaftapplug in en draaicke rechtsom om hem te sluiten.

3. Verwijder de kunststof slang en plaats de dop waar op de olieaftapplug.

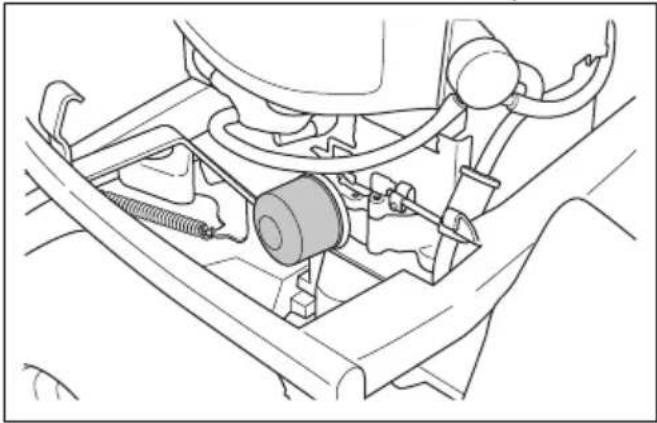

4. Draai het oliefilter linksom om het te verwijdersen.

1. Smeer de rubberen afdichting op het neue oliefilter in met een beetje verse motorolie.
2. Om het neue oliefilter te bevestigen, draait u het filter met de hand rechtsom tot de rubberen afdichting op+zijn plaats zit, waarna u het filter nog een halve slag verdier draait.
3. Vul de motor met neue olie zoals aangegeven in Het motoroliepeil controeren op pagina 91.
4. Start de motor en LAST die gedurende 3 minuten stationair draaien.
5. Schakel de motor uit en controller het olieffilter op lekkage.
6. Vul olie bij en compensateer waar bij de hoeveelheid die het neue oliefilter opneemt.

Let op: Voor veilig afvoeren van afgewerkte motorolie,
zie Afvoeren op pagina 95.

Het transmissieoliepeil controleren

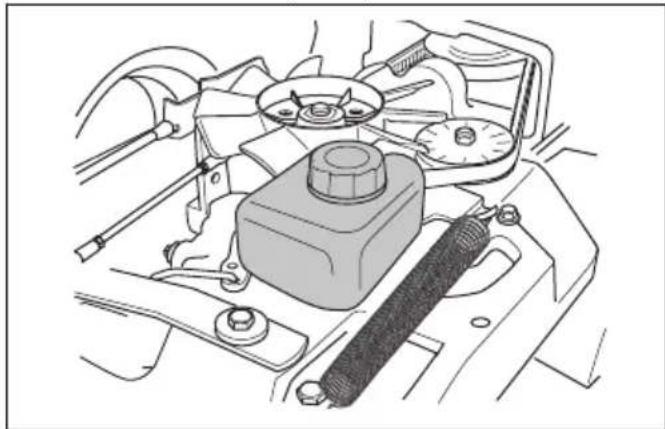

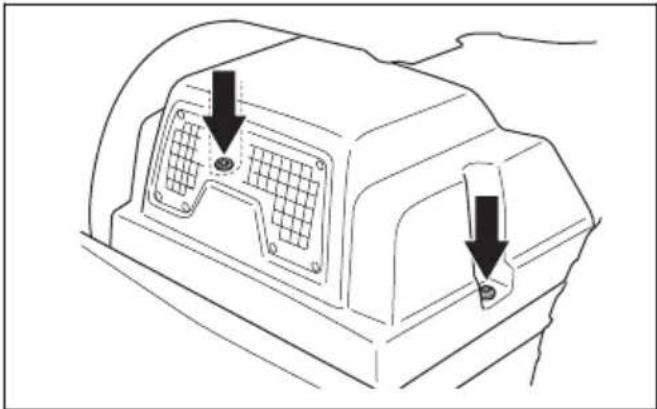

1. Verwijder de twee schroeven, een aan elke Kant, en til de transmissiekap eraf.

1. Zorg dat het oliepeil in de transmissieolietank:tussen de twee horizontale lijnen op de tank staat.

1. Vul motorolie bij als het oliepeil onder de onderste lijn staat, maar vul nooit bij tot boven de bovenste lijn.

Let op: Zie Technische gegevens op pagina 96 voor de aanbevolen olie voor Rider 318 en Rider 320 AWD. Voor de Rider 320 AWD要去 een synthetische olie gebruiken.

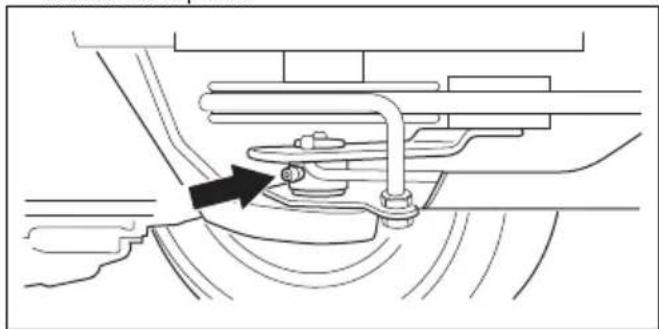

De riemspanner smeren

De riemspanner要去 regelmatig worden gesmeerd met een hoogwaardig smeervet op basis van molybdeendisulfide.

1. Verwijder de 2 schroeven waarmee de riemafschemming is bevestigd en til deze eraf.

1. Vul met een vetspuit de smeernippel aan de rechterkant onder de onderste riemschijf totdat er vet maar buiten perst.

1. Bevestig de riemafscheming en draai de 2 schroeven vast.

Problemen oplossen

Probleemoplossingsschema

Als u in deze handleiding geen oplossing voor uw probleem Aunt vinden, neem dan contact op met Husqvarna uw serviceworkplaats.

Probleem Oorzaak
De startmotor letz de motor Niet aanslaan	De parkeerrem is Niet ingeschakeld. Zie De parkeerrem inschakelen en uitscha- kelen op pagina 80.
	De hefhendel voor het maaidek staat in de maaistand. Zie Veiligheidscircuit op pagina 74.
	De hoofdzekering is doorgebrand. Zie Hoofdzekering verrangen op pagina 87.
	Het contactslot is defect.
	Slecht contactussen de kabel en de accu. Zie Veiligheid bij accu's op pagina 76.
	De accu is te zwak. Zie De accu opladen op pagina 87.
	De startmotor is defect.
De motor start nicht wanner de startmotor de motor letz aansla- an	Geen brandstof in de brandstoftank. Zie Brandstof bijvullen op pagina 79.
	De bougie is defect.
	De ontstekingskabel is defect.
	Vuil in de carburateur of brandstoffleiding.
De motor loopt nicht gelijkmatig De	bougie is defect.
	De carburateur is verkeerd afgesteld.
	Het luchtfilter is verstopt. Zie Het luchtfilter reinigen en verrangen op pagina 86.
	De ontluchting van de brandstoftank is geblokkeerd.
	Vuil in de carburateur of brandstoffleiding.
De motor produeert nauwelijkss vermogen	Het luchtfilter is verstopt. Zie Het luchtfilter reinigen en verrangen op pagina 86.
	De bougie is defect.
	Vuil in de carburateur of brandstoffleiding.
	De gaskabel is verkeerd afgesteld.
De transmissie levert nicht genoeg vermogen	De koelluchtinlaat of de koelvinnen van de transmissie zijn geblokkeerd.
	De ventilator van de transmissie is beschadigd.
	Er zit geen olie in de transmissie of het oliepeil is te laag. Zie Het transmissieo- liepeil controeren op pagina 92.
De accu laadt net De accu is defec	Zie Veiligheid bij accu's op pagina 76.
	Slecht contact bij de kabelklemmen op de accupolen. Zie Veiligheid bij accu's op pagina 76.
Het product trit De messen zitten	os. Zie De messen inspecteren op pagina 90.
	Eén ofeer messen+zijn nicht goed gebalanceerd. Zie De messen inspecteren op pagina 90.
	De motor zit los.
Het maairesultaat is onvoldoende	De messen+zijn bot. Zie De messen inspecteren op pagina 90.
	Het gras is lang of nat. Zie Een goed maairesultaat verkrijgen op pagina 82.
	Het maaidek zit scheef.
	Gras verstopt het maaidek. Zie Product reinigen op pagina 84.
	De bandenspanning:tussen de recht- en linkerzijde is verschillend. Zie Ban-dendruk op pagina 88
	Het product rijdt met te hoge snelheid. Zie Een goed maairesultaat verkrijgen op pagina 82
	Het motortoerental is te laag. Zie Een goed maairesultaat verkrijgen op pagina 82.
	De aandrijfrem slipt.

Vervoer, opslag en verwerking

Transport

• Het product is zwaar en kan letsel door verbrijzelingveroorzaken. Wees voorzichtig wonneer u hetproduct op een voertuig of aanhangwagen laadt oferaf haalt.
• Gebruik een goedgekeurde aanhangwagen voor vervoer van het product.
• Zorg dat u deplaatselijk geldende verkeersregels kent voor het vervoeren van het product op een aanhanger of voor rijden op de openbare weg.

Het product veilig vastzetten op een aanhanger

WAARSCHUWING: De parkeerrem is nicht voldoende om het product tijdens transport te zekeren. Bevestig het product stevig aan de aanhangwagen.

Uitrusting: 2 goedgekeurde spanbanden en 4 wigvormige wilkeggen.

1. Schakel de parkeerrem in.
2. Bevestig de spanbanden rond het frame of dechterkant van het onderstel.

3. Zet de spanbanden vast in de richting van de城县erterkant en de voorkant van de aanhangwagen om het product in lengterichting te zekeren.

4. Plaats de welkeggen voor en,achter de中断wienen.

Het product slepen

Het product is voorzien van een hydrostatische transmissie. Ter voorkoming van schade aan de transmissie mag u het product uitsluitend over een korte afstand en bij lage snugheid slepen.

Ontkoppel de transmissie voorafgaand aan slepen. Zie In- en uitschakelen van het aandrijsystem op pagina 80

Opslag

Bereid het product voor op opslag aan het eind van het seizoen, en Voorafgaand aan opslag langer dan 30 dagen. Als u de brandstof langer dan 30 dagen in de tank LAST Zitten, kuren kleverige deeltjes verstopping in de carburateur verooorzaken. Dit heeft een negatif effect op de werkking van de motor.

Voeg een stabilisatiemiddel toe aan de brandstof om te voorkomen dat kleverige deeltjes ontstaan tijdens opslag van de machine. Bij gebruik van alkylaatbenzine is toevoegen van een stabilisatiemiddel Niet nodig. Als u standaard benzine gebruikt, ga dan Niet over op het gebruik van alkylaatbenzine. Hierdoor konnen kwetsbare rubberen onderdelen hard worden. Voeg een stabilisatiemiddel toe aan de brandstof in de tank of in de jerrycan. Gebruik altijd de mengverhoudingen die de fabrikant voerschrijft. Laat de motor minstens 10 minutes draaien nadat u het stabilisatiemiddel heeft

toegevoegd om te zorgen dat het stabilisatiemiddel ook de carburateur bereikt.

WAARSCHUWING: Zet het product met brandstof in de tank Niet binnen of op plekken met een slechte ventilatie. Er is gevaar voor brand als brandstofdampen zich bij open vuur, vonden of waakvlammen zoals die van boilers, heetwatertanks of wasdrogers komen.

WAARSCHUWING: Verwijder gras, bladeren en andere brandbare materialen van het product om het risico van brand te verkleinen. Laat het product afkoelen voordat u die in de stallingsruimte plaatst.

• Reinig het product, zie Product reinigen op pagina 84 Werk lakbeschadigingen bij om corrosie te voorkomen.
• Inspector het product op versleten of beschadigde onderdelen en draai loszittende moeren en schroeven vast.
• Verwijder de accu. Reinig hem, laad hem op en berg hem op een koele plaats op.
• Ververs de motorolie en voer de afgewerkte olie af.
• Leeg de brandstoffank. Start de motor en LAST die draaien tot de carburateur leeg is.

Let op: Leeg de brandstoftank en de carburateur nicht als u een stabilisatiemiddel aan de tank heeft toegevoegt.

• Verwijder de bougies en giet ongeveer een eetlepel motorolie in elke cilinder. Draai de motoras om de olie aan te brengen en breng de pluggen weeer aan.
• Smeer alle smeernippels, koppelingen en assen.
• Stal het product in een schone en droge ruimte en dek het product af voor extra bescherming.
• Een hoes voor bescherming van uw productijdens stalling of transport is verkrijngbaar bij uw dealer.

Afvoeren

• Gebruekte motorolie, antivries en zich gevaarlijke stoffen en mogen nicht in de bodem of in de natuur worden geloosd. Voer gebruekte chemicalien af maar uw servicepunt of een afvalverwerkingspunt.
• Wonneer het product is versleten en nicht meer worden gezebruikt, lever deze dan in bij uw dealer of recyclagebedrijf.
• Wees voorzichtig met olie, oliefilters, brandstof en de accu vanwege de möglichke gevolgen voor het milieu. Neem deplaatselijk geldende wet- en regelgeving voor recycling in acht.
• Gooi de accu Niet bij het huishoudelijk afval.
• Lever de accu in bij een Husqvarna servicewerkplaats of bij een bedrijf dat oude accu's verwerkt.

Technische gegevens

Technische gegevens

	Rider 318 Rider 320 AWD
Afmetingen
Lengte zonder maaidek, mm 2028 2013
Breedte zonder maaidek, mm 883 883
Hoogte, mm 1165 1165
Gewicht zonder maaidek, met lege tanks, kg 226 224
Wielbasis, mm 887 887
Spoorbreedte, voor, mm 712 712
Spoorbreedte, acheter, mm 627 627
Bandenmaat 16×6,50×8 16×6,50×8
Bandenspanning, acheter – voor, kPa / bar / PSI 60 / 0,6 / 8,5 60 / 0,6 / 8,5
Max. helling, grades ° 10 10
Motor
Merk / Model	Briggs & Stratton / M31 Endurance 4175	Briggs & Stratton / M31 Endurance 4195
Nominaal motorvermogen, kW9	9,6	10,5
Cylinderinhoud, cm3	500 500
Max. mortoerental, omw/min	2900 2900
Brandstof, min. octaangelal loodvrij	85 85
Tankinhoud, liter	12 12
Olie	Klasse SF, SG, SH of SJ SAE40, SAE30, SAE10W-30, SAE10W-40 of SAE5W-20	Klasse SF, SG, SH of SJ SAE40, SAE30, SAE10W-30, SAE10W-40 of SAE5W-20
Olievolume incl. filter, liters	1,4	1,4
Olievolume excl. filter, liters	1,2	1,2
Startmotor	Elektrische start, 12 V	Elektrische start, 12 V
Transmissie
Merk	Tuff Torq	Tuff Torq
Model	K46H	K574A/ KTM10LB
Olie, classificatie SF-CC SAE 10W/40 SAE 10W/50 Synthetic
Elektrisch system
Type 12 V, negatief geaard 12 V, negatief geaard
Accu 12 V, 24 Ah 12 V, 24 Ah
Bougie EMS PLATINA EMS PLATINA
Elektrodenafstand, mm/inch 0,75/0,030 0,75/0,030
Geluidsemissies10
Geluidsvermogenniveau, gemeten dB(A) 98 98
Geluidsvermogenniveau, gegardeerd dB(A) 99 99
Geluidsniveau11
Geluidsdrukniveau bij hetoor van de gebruiker, dB(A) 84 84
Trillingsniveau12
Trillingsniveau in stuurwiel, m/s2	2,7 2,7
Trillingsniveau in stoel, m/s2	0,5 0,5
Maaidek
Type Combi 94 Combi 94
	Combi 103 Combi 103
	Combi 112 Combi 112

Maaidek Combi 94 Combi 103 Combi 112
Maaibreedte, mm	940	1030	1120
Maaihoogte, 10 standen, mm	25-75	25-75	25-75
Gewicht, kg 39 48 54
Bladlengte, mm	358	388	420
Mes
Artikelnummer	579 65 25-10	504 18 82-10	504 18 81-10

WAARSCHUWING: Het gebruik van een maaidek dat Niet is goedgekeurd voor gebruik in combinatie met het product kan wegslingeren van objcten verroorzaken wat

tot ernstig letsel kan leiden. Gebruik geen andere typen maiadek dan aangegeven in deze gebruikershandleiding.

Service

Service

Laat uw product়aalijks door een erkend servicepunt controleren om te zorgen dat het productijdens het hoogseizoen veilig en optimaal presteert. De Besteijd voor onderhoud of revisie van het product, is het laagseizoen.

Wanneer u onderdelen bestelt, vermeld dan de aanschafdatum, model, type en seriENUMmer.

Gebruik alkijd originele reserveonderdelen.

Garantie

Garantie op transmissie

Alleen van toepassing op Rider 320 AWD.

De garantie op de transmissie is alleen van toepassing als de controles van de rotatiesnelheid van de voor- en achechterwienen werden uitgevoerd zoals aangegeven in het onderhoudsschema. Laat een erkende dealer de rotatiesnelheid aanpassen, indien nodig, ter voorkoming van schade aan het transmissiesysteme. Raadpleeg de babel met waarden in het werkplaatshandboek.

EG-conformiteitsverklaring

Husqvarna AB, SE-561 82 Huskvarna, Zweden, tel.: [phone], verklaart hierbij dat de Husqvarma zitmaaier Rider 318 en Rider 320 AWD met serienummers van 2014 en later (het jaartal staat duidelijk op het typeplaatje vermeld, gevolgd door het serienummer), voldoen aan de vereisten van de volgende EU-richtlijnen:

van 17 mei 2006 "met betrekking tot machines" 2006/42/EG
van 26 februari 2014 "met betrekking tot elektromagnetische compatibiliteit" 2014/30/EU
van 8 mei 2000 "met betrekking tot geluidsemissies in het milieu" 2000/14/EG

Informatie over geluidsemissies en de maiaibreedte, zie Technische gegevens.

De volgende geharmoniseerde normen zijn van toepassing:

EN ISO 12100-2, EN ISO 5395-1, EN ISO 5395-3

Tenzij anders vermeld, betreft het de meest recente versies van de hierboven genoemde normen.

Aangemelde instantie: 0404, SMP Svensk
Maskinprovning AB, Box 7035, SE-750 07 Uppsala
heeft rapporten opgesteld inzake de beoordeling van de overeenstemming met bijlage VI van Richtlijn 2000/14/EG van de Raad van 8 mei 2000 betreffende "de geluidsemissie door materieel voor gebruik buitenshuis".

Het certificaat heeft de nummers: 01/901/145, 01/901/146

Huskvarna, 2017-09-30

Claes Losdal, Development Manager/Garden Products (gemachtigde vertegenwoordiger voor Husqvarna AB en verantwoordelijk voor technische documentatie.)

VSEBINA

Uvod. 100

Originele instructies

Izirma navodila

1159087-20
