NAVODILA ZA UPORABO K3 Power Control Home Kärcher

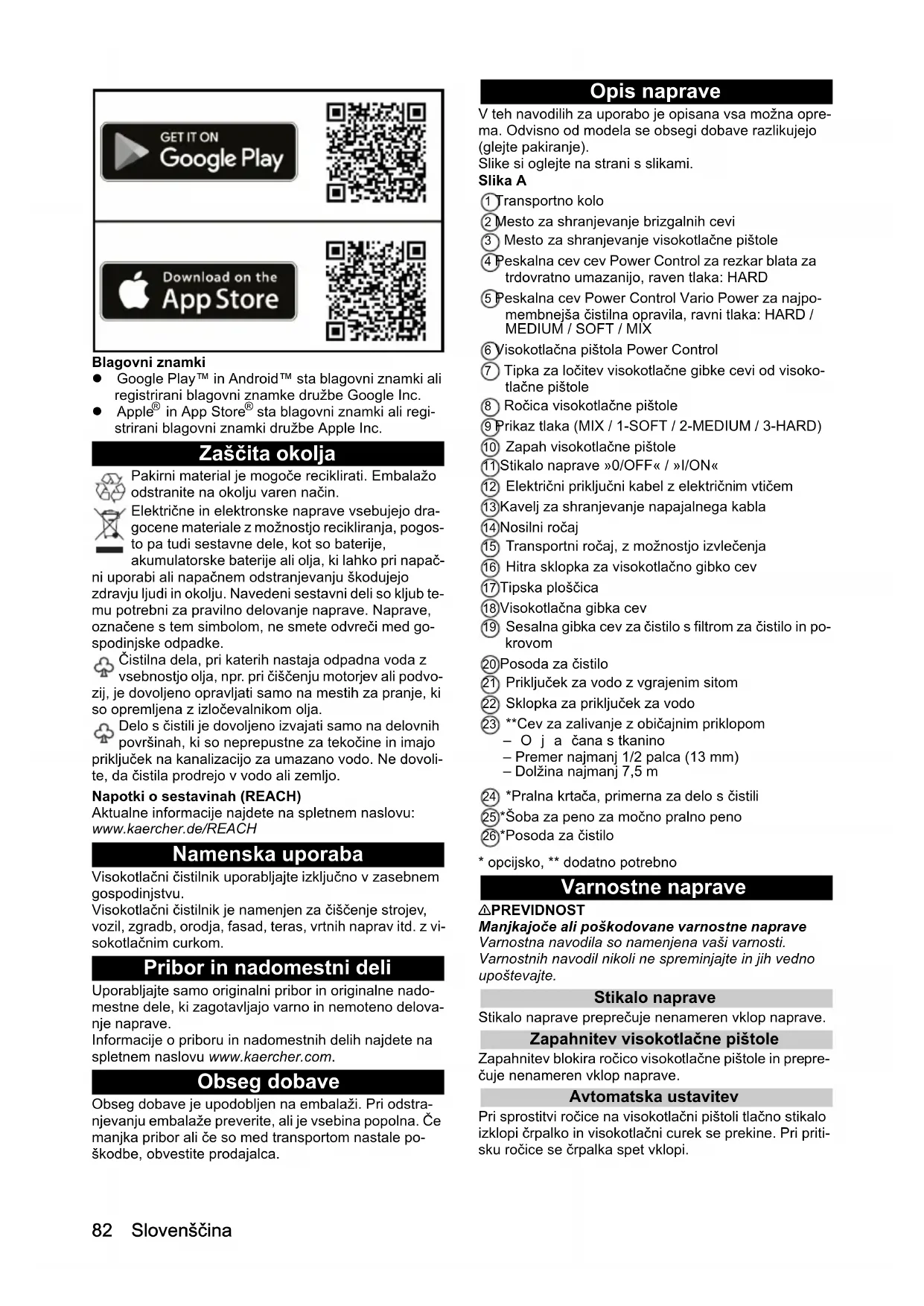

sta blagovni znamki ali regi- strirani blagovni znamki družbe Apple Inc. Zaščita okolja Pakirni material je mogoče reciklirati. Embalažo odstranite na okolju varen način. Električne in elektronske naprave vsebujejo dra- gocene materiale z možnostjo recikliranja, pogos- to pa tudi sestavne dele, kot so baterije, akumulatorske baterije ali olja, ki lahko pri napač- ni uporabi ali napačnem odstranjevanju škodujejo zdravju ljudi in okolju. Navedeni sestavni deli so kljub te- mu potrebni za pravilno delovanje naprave. Naprave, označene s tem simbolom, ne smete odvreči med go- spodinjske odpadke. Čistilna dela, pri katerih nastaja odpadna voda z vsebnostjo olja, npr. pri čiščenju motorjev ali podvo- zij, je dovoljeno opravljati samo na mestih za pranje, ki so opremljena z izločevalnikom olja. Delo s čistili je dovoljeno izvajati samo na delovnih površinah, ki so neprepustne za tekočine in imajo priključek na kanalizacijo za umazano vodo. Ne dovoli- te, da čistila prodrejo v vodo ali zemljo. Napotki o sestavinah (REACH) Aktualne informacije najdete na spletnem naslovu: www.kaercher.de/REACH Namenska uporaba Visokotlačni čistilnik uporabljajte izključno v zasebnem gospodinjstvu. Visokotlačni čistilnik je namenjen za čiščenje strojev, vozil, zgradb, orodja, fasad, teras, vrtnih naprav itd. z vi- sokotlačnim curkom. Pribor in nadomestni deli Uporabljajte samo originalni pribor in originalne nado- mestne dele, ki zagotavljajo varno in nemoteno delova- nje naprave. Informacije o priboru in nadomestnih delih najdete na spletnem naslovu www.kaercher.com. Obseg dobave Obseg dobave je upodobljen na embalaži. Pri odstra- njevanju embalaže preverite, ali je vsebina popolna. Če manjka pribor ali če so med transportom nastale po- škodbe, obvestite prodajalca. Opis naprave V teh navodilih za uporabo je opisana vsa možna opre- ma. Odvisno od modela se obsegi dobave razlikujejo (glejte pakiranje). Slike si oglejte na strani s slikami. Slika A 1 Transportno kolo 2 Mesto za shranjevanje brizgalnih cevi 3 Mesto za shranjevanje visokotlačne pištole 4 Peskalna cev cev Power Control za rezkar blata za trdovratno umazanijo, raven tlaka: HARD 5 Peskalna cev Power Control Vario Power za najpo- membnejša čistilna opravila, ravni tlaka: HARD /

6 Visokotlačna pištola Power Control 7 Tipka za ločitev visokotlačne gibke cevi od visoko- tlačne pištole 8 Ročica visokotlačne pištole 9 Prikaz tlaka (MIX / 1-SOFT / 2-MEDIUM / 3-HARD) 10 Zapah visokotlačne pištole 11 Stikalo naprave »0/OFF« / »I/ON« 12 Električni priključni kabel z električnim vtičem 13 Kavelj za shranjevanje napajalnega kabla 14 Nosilni ročaj 15 Transportni ročaj, z možnostjo izvlečenja 16 Hitra sklopka za visokotlačno gibko cev 17 Tipska ploščica 18 Visokotlačna gibka cev 19 Sesalna gibka cev za čistilo s filtrom za čistilo in po- krovom 20 Posoda za čistilo 21 Priključek za vodo z vgrajenim sitom 22 Sklopka za priključek za vodo 23 **Cev za zalivanje z običajnim priklopom –Ojačana s tkanino – Premer najmanj 1/2 palca (13 mm) – Dolžina najmanj 7,5 m 24 *Pralna krtača, primerna za delo s čistili 25 *Šoba za peno za močno pralno peno 26 *Posoda za čistilo

• opcijsko, ** dodatno potrebno Varnostne naprave 몇 PREVIDNOST Manjkajoče ali poškodovane varnostne naprave Varnostna navodila so namenjena vaši varnosti. Varnostnih navodil nikoli ne spreminjajte in jih vedno upoštevajte. Stikalo naprave Stikalo naprave preprečuje nenameren vklop naprave. Zapahnitev visokotlačne pištole Zapahnitev blokira ročico visokotlačne pištole in prepre- čuje nenameren vklop naprave. Avtomatska ustavitev Pri sprostitvi ročice na visokotlačni pištoli tlačno stikalo izklopi črpalko in visokotlačni curek se prekine. Pri priti- sku ročice se črpalka spet vklopi.Slovenščina 83 Simboli na napravi Montaža Glejte slike na strani s slikami. Pred zagonom naprave montirajte priložene dele na na- pravo. Montaža koles

1. Kolesi namestite na napravo in ju pritrdite.

Slika B Montaža ročajev

1. Namestite transportni ročaj.

2. Namestite nosilni ročaj.

se slišno zaskoči. Slika F

5. Električni vtič vstavite v vtičnico.

Oskrba z vodo O priključnih vrednostih glejte tipsko ploščico ali poglav- je Tehnični podatki. Upoštevajte predpise podjetja za dobavo vode. POZOR Poškodovanje zaradi onesnažene vode Onesnažena voda lahko poškoduje črpalko in pribor. Za zaščito KÄRCHER priporoča uporabo filtra za vodo KÄRCHER (posebni pribor, številka za naročilo 4.730-059). Priključitev na vodovod POZOR Cevna sklopka s funkcijo aquastop na priključku za vodo na napravi Poškodovanje črpalke Na priključku za vodo na napravi nikoli ne uporabljajte cevne sklopke s funkcijo aquastop. Na vodovodni pipi lahko uporabite sklopko za funkcijo aquastop.

3. Povsem odprite vodovodno pipo.

Slika H Obratovanje POZOR Suhi tek črpalke Poškodovanje naprave Če naprava v 2 minutah ne vzpostavi tlaka, jo izklopite in se ravnajte po navodilih v poglavju Pomoč pri mot- njah. Sistem Power Control Prikaz tlaka na visokotlačni pištoli prikazuje trenutno nastavljeno stopnjo tlaka med delovanjem z brizgalno cevjo Power Control. Napotek Občutljivost materialov se lahko zelo razlikuje glede na starost in stanje. Priporočila zato niso zavezujoča. Napotek Pri delovanju s čistilnikom površin in drugim priborom, prikaz tlaka ni verodostojen. Obratovanje z visokim tlakom POZOR Poškodovanje lakiranih ali občutljivih površin Zaradi majhne razdalje curka ali izbire neprimerne briz- galne cevi lahko pride do poškodovanja površin. Pri čiščenju lakiranih površin ohranjajte razdaljo curka najmanj 30 cm. Ne čistite avtomobilskih pnevmatik, lakiranih in občutlji- vih površin, npr. lesa, z rezkarjem blata.

3. Sprostite ročico na visokotlačni pištoli.

trdite z zasukom za 90°. Obratovanje s čistilom NEVARNOST Neupoštevanje varnostnega lista Hudo poškodovanje zdravja zaradi nestrokovne upora- be čistila Upoštevajte varnostni list, ki je priložen čistilu, zlasti na- potke za uporabo osebne zaščitne opreme. Napotek Čistilo je mogoče dodajati samo pri nizkem tlaku. Napotek Čistila podjetja KÄRCHER zagotavljajo nemoteno delo. Posvetujte se z nami ali zahtevajte naš katalog oziroma gradivo z informacijami o čistilih.

a Povežite šobo za peno s plastenko za čistilo. Slika K b Vtaknite šobo za peno v visokotlačno pištolo in jo pritrdite z zasukom za 90°. Priporočena metoda čiščenja

Prekinitev obratovanja

1. Spustite ročico visokotlačne pištole.

Če spustite ročico, se naprava izklopi. Visok tlak v napravi se ohrani.

2. Zapahnite ročico visokotlačne pištole.

4. Pred premori med delom, daljšimi od 5 minut, izklo-

pite napravo, “0/OFF”. Konec uporabe 몇 PREVIDNOST Tlak v sistemu Telesne poškodbe zaradi nenadzorovanega brizganja vode pod visokim tlakom Ločite visokotlačno gibko cev od visokotlačne pištole ali naprave samo, če v sistemu ni tlaka.

1. Spustite ročico visokotlačne pištole.

Tlak, ki je še prisoten v sistemu, se sprosti.

4. Spustite ročico visokotlačne pištole.

5. Zapahnite ročico visokotlačne pištole.

Transport 몇 PREVIDNOST Neupoštevanje teže Nevarnost telesnih poškodb in materialne škode Pri transportu upoštevajte težo naprave. Nošnja naprave

1. Izvlecite transportni ročaj tako, da se slišno zaskoči.

2. Zavarujte napravo pred zdrsom in prevrnitvijo.

Skladiščenje 몇 PREVIDNOST Neupoštevanje teže Nevarnost telesnih poškodb in materialne škode Pri skladiščenju upoštevajte težo naprave. Shranjevanje naprave

1. Napravo postavite na ravno površino.

2. Ločite brizgalno cev od visokotlačne pištole.

3. Pritisnite tipko za ločitev visokotlačne pištole in loči-

te visokotlačno gibko cev do visokotlačne pištole.

vo. Pred daljšim skladiščenjem upoštevajte dodatna navo- dila, glejte poglavje Nega in vzdrževanje. Zaščita pred zamrzovanjem POZOR Nevarnost zmrzali Zmrzal lahko uniči naprave, ki niso popolnoma izpra- znjene. Napravo in pribor popolnoma izpraznite. Napravo zaščitite pred zmrzaljo. Izpolnjeni morajo biti naslednji pogoji: Naprava je ločena od sistema za oskrbo z vodo. Visokotlačna gibka cev je odstranjena.

1. Vklopite napravo, “I/ON”.

2. Počakajte največ 1 minuto, da iz visokotlačnega pri-

ključka več ne izteka voda.

kjer ni zmrzali. Nega in vzdrževanje NEVARNOST Nevarnost udara elektrike Telesne poškodbe zaradi dotika delov pod napetostjo Izklopite napravo. Izvlecite električni vtič. Naprava ne potrebuje vzdrževanja; to pomeni, da vam ni treba izvajati rednih vzdrževalnih del. Čiščenje sita v priključku za vodo POZOR Poškodovano sito v priključku za vodo Poškodovanje naprave zaradi onesnažene vode Preglejte sito glede poškodb, preden ga vstavite v pri- ključek za vodo. Po potrebi očistite sito v priključku za vodo.

Čiščenje filtra za čistilo Pred daljšim skladiščenjem očistite filter za čistilo.

Slika N Pomoč pri motnjah Motnje imajo pogosto enostaven vzrok, ki ga lahko odpravite sami s pomočjo naslednjega seznama. V pri- meru dvoma ali pri motnjah, ki niso navedene tukaj, se obrnite na pooblaščeno servisno službo. NEVARNOST Nevarnost udara elektrike Telesne poškodbe zaradi dotika delov pod napetostjo Izklopite napravo. Izvlecite električni vtič. Naprava ne deluje

napetosti, ki je navedena na tipski ploščici.

3. Preglejte električni priključni kabel glede poškodo-

vanja. Naprava ne vzpostavi tlaka Dovajanje vode ni zadostno

1. Povsem odprite vodovodno pipo.

1. Očistite visokotlačno šobo:

1. Majhni netesnosti naprave se tehnično ni mogoče

izo gniti. V primeru večje netesnosti stopite v stik s servisno službo. Ni vsesavanja čistilnega sredstva
