Značilnosti	Podrobnosti
Vrsta naprave	Mobilni klimatski aparat
Hladilna zmogljivost	3,5 kW
Energetski razred	A
Raven hrupa	65 dB
Dimenzije (D x Š x V)	45 x 35 x 75 cm
Teža	30 kg
Dodatne funkcije	Razvlaževanje, prezračevanje, programabilno
Uporaba	Idealno za prostore do 100 m²
Vzdrževanje	Pralni filtri, priporočeno redno čiščenje
Varnost	Zaščita pred pregrevanjem, samodejni izklop
Vključena dodatna oprema	Odtočna cev, daljinski upravljalnik
Garancija	2 leti

Pogosto zastavljena vprašanja - SC 3637 QLIMA

Kako lahko nastavim temperaturo na mojem QLIMA SC 3637?

Uporabite nadzorno ploščo ali daljinski upravljalnik za izbiro želene temperature. Pritisnite gumb za temperaturo in uporabite puščice za povečanje ali zmanjšanje temperature.

Kakšna je raven hrupa QLIMA SC 3637?

Raven hrupa naprave je približno 65 dB v načinu hlajenja, kar je primerljivo z zvokom hladilnika.

Kako očistim filter klimatske naprave QLIMA SC 3637?

Odstranite filter na sprednji strani naprave. Operite ga v mlačni milnici, temeljito sperite in pustite, da se popolnoma posuši, preden ga ponovno namestite.

Kakšna je hladilna moč QLIMA SC 3637?

QLIMA SC 3637 ima hladilno moč 3,5 kW, kar je primerno za prostore do 100 m³.

Moj QLIMA SC 3637 ne hladi, kaj naj naredim?

Preverite, ali je filter čist in ali so okna zaprta. Prepričajte se, da je naprava v načinu hlajenja in da je temperatura nastavljena nižje od sobne temperature.

Ali lahko QLIMA SC 3637 uporabljam kot grelnik?

Da, QLIMA SC 3637 ima funkcijo ogrevanja, ki jo lahko uporabljate v hladnejših mesecih.

Kakšna je poraba energije QLIMA SC 3637?

QLIMA SC 3637 ima energijski razred A, kar pomeni, da je energetsko učinkovit in porabi manj električne energije v primerjavi z manj učinkovitimi modeli.

Naprava oddaja nenavaden zvok, kaj naj naredim?

To je lahko posledica predmeta, ki blokira ventilator, ali ohlapnega dela. Preverite notranjost naprave in se prepričajte, da ni nobenih ovir.

Kako namestim QLIMA SC 3637?

Sledite priloženemu navodilu za uporabo. Poskrbite, da boste enoto postavili na mesto, kjer lahko zrak prosto kroži, stran od ovir.

Kje lahko najdem rezervne dele za moj QLIMA SC 3637?

Rezervne dele lahko naročite pri svojem lokalnem prodajalcu QLIMA ali na uradni spletni strani QLIMA.

Ali QLIMA SC 3637 zahteva redno vzdrževanje?

Da, priporočljivo je, da filter čistite vsak mesec in preverite splošno stanje naprave za optimalno delovanje.

NAVODILA ZA UPORABO SC 3637 QLIMA

katerim boste zadovoljni dolgo vrsto let, če ga boste uporabljali v skladu z navodili za

uporabo. Preberite jih pred prvo uporabo Zibro klime.

V imenu proizvajalca zagotavljamo 24 mesečno garancijo za napake v materialu in izdelavi,

ter 48 mesečno garancijo na kompresor klimatske naprave. Želimo Vam prijeten

hlad in ugodno počutje z Vašo Zibro klimo.

PVG Holding b.v.

1. NAJPREJ PREBERITE TA NAVODILA

2. V PRIMERU DVOMA SE POSVETUJTE S PRODAJALCEM

SLO

222

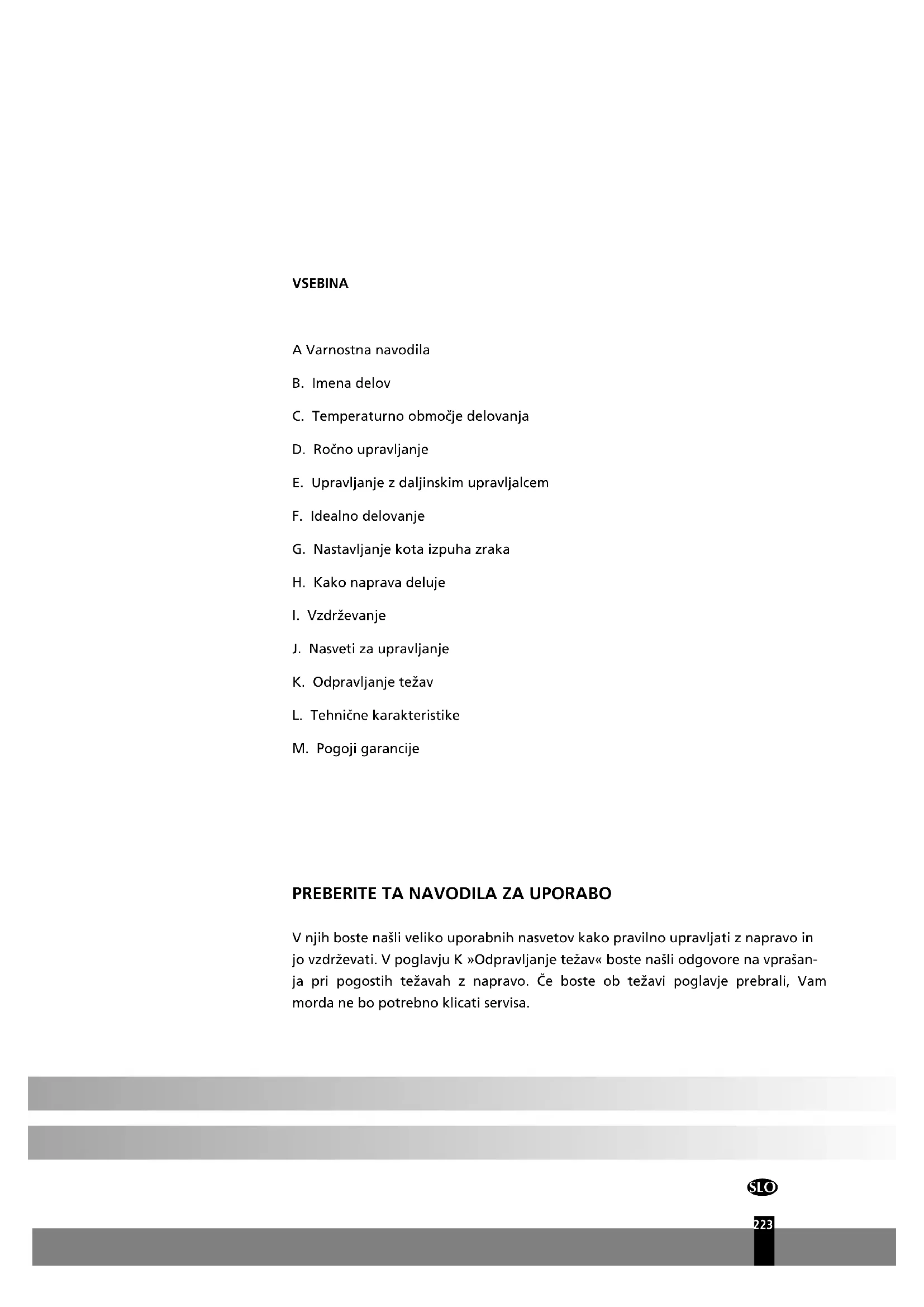

VSEBINA

A Varnostna navodila
B. Imena delov
C. Temperaturno območje delovanja
D. Ročno upravljanje
E. Upravljanje z daljinskim upravljalcem
F. Idealno delovanje
G. Nastavljanje kota izpuha zraka
H. Kako naprava deluje
I. Vzdrževanje
J. Nasveti za upravljanje
K. Odpravljanje težav
L. Tehnične karakteristike
M. Pogoji garancije

PREBERITE TA NAVODILA ZA UPORABO

V njih boste našli veliko uporabnih nasvetov kako pravilno upravljati z napravo in jo vzdrževati. V poglavju K »Odpravljanje težav« boste našli odgovore na vprašanja pri pogostih težavah z napravo. Če boste ob težavi poglavje prebrali, Vam morda ne bo potrebno klicati servisa.

A VARNOSTNA NAVODILA

Izdelek uporabljajte le, će je skladen z lokalno/nacionalno zakonodajo, predpisi in standardi. Ta izdelek je namenjen izključno uporabi kot klimatska naprava zraka v stanovanjih in stanovanjskih hišah in je primeren za uporabo izključno v suhih, notranjih prostorih kot so dnevna soba, kuhinja ali garaža in v normalnih bivalnih pogojih. Naprava mora biti priključena na 230 V\~ / 50 Hz ozemljeno vtičnico.

POMEMBNO

• Naprava MORA biti vedno priključena v ozemljeno vtičnico. Če vtičnica ni ozemljena, naprave nanjo ne smete priključiti. Kadar je naprava vključena, mora biti vtič enostavno dostopen. Pozorno preberite ta navodila in sledite opisanim postopkom.
• Klimatska naprava vsebuje hladilno sredstvo in je lahko klasificirana kot naprava pod pritiskom. Za montažo in vzdrževanje le-te zato vedno kontaktirajte pooblaščeni servis. Pooblaščeni servis mora klimatsko napravo pregledati in servisirati enkrat letno. Za napake, ki nastanejo zaradi zunanjih vplivov (mehanske poškodbe po krivdi kupca ali tretje osebe, poseg v aparate brez našega pooblastila, nepravilna uporaba, malomarno ravnanje, prenapetosti v omrežju, zaradi izcedka iz baterije, višja sila), garancija ne velja.

Preden napravo priključite, preverite sledeče:

• Napetost izvora mora ustrezati napetosti varovalk navedeni na etiketi razreda na sami napravi
• Vtičnica in električno omrežje morata ustrezati toku navedenem na etiketi razreda na napravi
• Vtič na kablu naprave mora ustrezati vtičnici
• Napravo postavite na ravno in trdno površino

Če ste glede električne instalacije v dvomu, naj jo najprej preveri in po potrebi priredi kvalificiran električar.

• Naprava je izdelana glede na CE varnostne standarde. Kljub temu z njo ravnajte previdno, kot z vsako drugo napravo.
• Ne prekrivajte vhodnih ali izhodnih odprtin za zrak
• Naprava ne sme priti v stik s kemikalijami
• Naprave ne škropite in ne potapljajte v vodo. Če v enoto vdre voda, napravo ugasnite in jo izključite iz električnega omrežja.
• V odprtine naprave ne vstavljajte rok, prstov ali predmetov.
• Nikoli je ne priključite na električno omrežje s pomočjo električnega podaljska. Če vtičnica ni na voljo, naj jo vgradi kvalificiran električar.
• Vsako popravilo ali vzdrževanje naprave naj opravi servis. Držite se postopkov opisanih v teh navodilih za uporabo.
• Vedno kadar naprava ne deluje, vtič kabla naprave potegnite iz električne vtičnice.
• Poškodovan kabel ali vtičnico naj takoj zamenja serviser.
• Naprave ne prižigajte ali ugašajte tako, da bi izvlekli ali vstavili vtič v električno vtičnico. Vedno uporabite za to namenjeni gumb na napravi ali daljinskem upravljalcu.
• Naprave ne razstavljajte kadar deluje. Pred tem vedno izvlecite vtič iz električne vtičnice.
• Pred čiščenjem ali popravilom naprave jo vedno izklopite iz električnega omrežja.
• V tok zraka ne postavljajte plinskih grelcev, peči ali pečic.
• Naprave se ne dotikajte z mokrimi rokami.

• Ob uporabi naprave lahko zunanja enota proizvaja zvok, katerega nivo lahko preseže določenega z lokalno zakonodajo. Dolžnost uporabnika je, da preveri ali je naprava v skladu z lokalnimi predpisi.

• Naprave naj ne uporabljajo osebe (tudi otroci) z zmanjšanimi fizičnimi, čutnimi ali duševnimi sposobnostmi, ali osebe s premalo izkušnjami in znanja, razen će jih nadzoruje ali jim daje navodila za uporabo naprave oseba, ki je odgovorna za njihovo varnost.

• Otroke imejte pod nadzorom, da se z napravo ne bi igrali.
• Ne stojte v direktnem toku zraka.
• Nikoli ne pijte iz naprave izločene vode.
• Naprave nikoli ne spreminjajte. Ne odstranjujte izolacijskega materiala.

• Ne uporabljajte naprave, kadar so poškodovani kabel, vtič, ohišje ali kontrolna plošča naprave. Pazite, da se kabel ne zatakne in da ne pride v stik z ostrimi robovi.
• Ob neupoštevanju teh navodil, veljavnost garancije preneha.

B IMENA DELOV

NOTRANJA ENOTA ①Čelna plošča

ZUNANJA ENOTA © Daljinski upravljalec (za podrobnosti ⑫

Notranja enota

②Odprtine za vstop zraka
③Zračni filter
④Odprtine za izpuh zraka
⑤Rešetke za nastavitev horizontalnega toka zraka
⑥Vzvod nastavitve vertikalnega toka zraka
⑦Prikazovalnik
⑧Sprejemnik signala daljinskega upravljalca

glej poglavje E)

⑩Gumb ročnega upravljanja (AUTO/COOL – samodejno delovanje/hlajenje)

Zunanja enota

⑪ Odprtine za vstop zraka
⑫Odpirtine za izpuh zraka

VEDITE

Dejanska naprava se lahko razlikuje od slik na embalaži ali v navodilih. Slike so namenjene le obrazložitvi in prikazu funkcij naprave.

PRIKAZ FUNKCIJ NA PRIKAZOVALNIKU NOTRANJE ENOTE

①Lučka samodejnega delovanja AUTO. Sveti kadar naprava deluje v samodejnem načinu.
② Lučka odtaljevanja. Sveti kadar se naprava samodejno odtaljuje ali je vključena funkcija upravljanja s toplim zrakom ob vključenem gretju.
③Lučka vklopa. Utripa ko napravo prižgete in sveti ko naprava deluje.
④Lučka časovnika. Sveti ko je vklopljen časovnik.
⑤Prikaz temperature. Kadar naprava deluje je izpisana nastavljena temperatura.

C TEMPERATURNO OBMOČJE DELOVANJA

Hlajenje, gretje in/ali razvlaževanje je primerno uporabljati pri naslednjih notranjih in zunanjih temperaturah:

način delovanjaTemperatura	hlajenje gretje razvlaževanje
Sobna temperatura	17°C - 32°C 10°C - 27°C 17°C - 32°C
Zunanja temperatura	0°C - 50°C -15°C - 34°C 0°C - 50°C

POZOR

• Če je naprava uporabljana zunaj teh temperaturnih območij, se lahko vklopi varnostna funkcija in povzroči nenormalno delovanje naprave.
• Če naprava deluje v prostoru z rel. vlago višjo kot 80%, se na ohišju naprave lahko pojavi kondenz. Vzvod vertikalnega toka zraka postavite v največji stranski odmik in nastavite najhitrejšo stopnjo vrtenja ventilatorja.
• Za najboljše rezultate hlajenja in gretja zaprite vrata in okna.

D ROČNO UPRAVLJANJE

Klimatsko napravo lahko upravljate ročno, z gumbi na ohišju naprave ali pa s pomočjo priloženega daljinskega upravljalca. Za upravljanje naprave s pomočjo priloženega daljinskega upravljalca preberite poglavje E »Upravljanje z daljinskim upravljalcem«. Kadar napravo upravljate brez daljinskega upravljalca, lahko naprava deluje le v samodejnem načinu AUTO. Za upravljanje z napravo brez daljinskega upravljalca sledite naslednjim korakom:

Gumb ročnega upravljanja ○ AUTO / COOL

1. Odprite in dvignite pokrov čelne plošče tako, da se zaskoči.
2. Pritisk na gumb ročnega upravljanja ⑩vklopi samodejno delovanje AUTO.
3. Zaprite pokrov čelne plošče v prvotni položaj.

POZOR

• S pritiskom na gumb ročnega upravljanja se vrstni red načinov delovanja nastavi kot: AUTO-COOL-OFF samodejno – hlajenje – izklop.
• Z dvakratnim pritiskom na gumb petih sekundah se naprava prisilno postavi v način hlajenja se naprava prisilno postavi v način hlajenja. Ta način se uporablja le za preizkus delovanja naprave.
• Tretji pritisk na gumb napravo izklopi.
• Za ponovno upravljanje z napravo s pomočjo daljinskega upravljalca, uporabite upravljalec.

E UPRAVLJANJE Z DALJINSKIM UPRAVLJALCEM

VEDITE

- Z daljinskim upravljalcem vedno merite v sprejemnik na ohišju notranje enote. Med njima ne sme biti ovir, ker drugače sprejemnik ne bo zaznal signala daljinskega upravljalca. Za nemoteno delovanje je največja razdalja med obema lahko 6 – 7 m.

VEDITE

Daljinski upravljalec hranite na mestu kjer njegov signal še lahko doseže sprejemnik na notranji enoti. Kadar uporabljate časovnik, daljinski upravljalec namreč ob določenem času samodejno začne oddajati signal notranji enoti. Kadar signal ne doseže nemoteno notranje enote, lahko pride do tudi do 15 minut dolgega časovnega zamika.

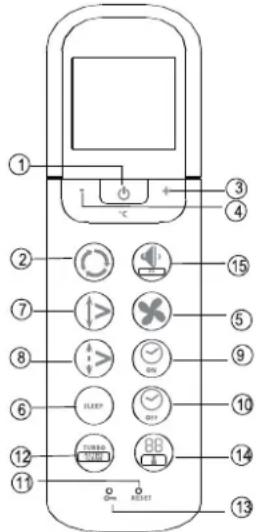

Opis funkcij na daljinskem upravljalcu

①Gumb za vklop in izklop. S pritiskom na gumb napravo prižgete oz. ugasnete.
② Gumb izbire načinov delovanja. Z vsakim pritiskom na gumb se spremeni način delovanja. Vrstni red je sledeč: samodejno – hlajenje – razvlaževanje – gretje – ventiliranje

③ + Gumb: s pritiski na gumb lahko povečujete nastavljeno temperaturo do 30°C.
④- Gumb: s pritiski na gumb lahko zmanjšujete nastavljeno temperaturo do 17°C.
⑤ Gumb ventilatorja: namenjen je nastavitvi hitrosti vrtenja ventilatorja. S pritiski na gumb izbirate med samodejnimi – nizkimi – srednjimi – hitrimi vrtljaji v tem vrstnem redu. Kadar naprava deluje v samodejnem načinu ali v načinu razvlaževanja, hitrosti vrtenja ventilatorja ne morete nastavljati. Hitrost vrtenja bo naprav krmilila samodejno.
⑥ Gumb nočnega delovanja SLEEP in TURBO funkcije: z vsakim pritiskom na gumb se spremni način delovanja po sledečem vrstnem redu: SLEEP - SLEEP OFF - TURBO - TURBO OFF Kadar naprava deluje v načinu razvlaževanja ali ventiliranja, te funkcije ni možno uporabljati.
⑦»SWING« funkcija: s pritiskom na gumb vklopite in nato izklopite funkcijo nihanja rešetk za izpuh zraka.
⑧Gumb za usmerjanje zraka: Z njim spreminjate kot rešetk za izpuh zraka. Z vsakim pritiskom na gumb spremenite kot nihanja rešetk za 6 stopinj. Če bi kot nihanja rešetk lahko vplival na hlajenje ali gretje same naprave, naprava kot nihanja rešetk samodejno prilagodi. Ob pritisku na ta gumb se na prikazo-

⑨ Gumb za vklop časovnika: S pritiskom na gumb nastavite čas samodejnega vklopa naprave. Vsak pritisk na gumb podaljša časovni interval do samodejnega vklopa za 30 minut. Če nastavljeni interval preseže 10 ur, vsak ponovni pritisk na gumb interval podaljša za 60 min. Za deaktiviranje funkcije pritiskajte gumb toliko časa, pritiskajte gumb dokler se na zaslonu ne izpiše 0.0
⑩ Gumb za izklop časovnika: S pritiskom na gumb nastavite čas samodejnega izklopa naprave. Vsak pritisk na gumb podaljša časovni interval do samodejnega vklopa za 30 minut. Če nastavljeni interval preseže 10 ur, vsak ponovni pritisk na gumb interval podaljša za 60 min. Za deaktiviranje funkcije pritiskajte gumb toliko časa, pritiskajte gumb dokler se na zaslonu ne izpiše 0.0
⑪Z gumbom RESET izbrišete vse nastavitve. Naprava se vrne v osnovne nastavitve.
⑫ Turbo/ gumb Active Clean: V načinu hlajenja ob pritisku na gumb TURBO naprava preide v pospešeno hlajenje. Če pritisnite za gumb (> 2 sekundi) se bo zagnal način vzdrževanja klimatske naprave. Začel se bo celoten postopek čiščenja notranjosti izparilnika in zmanjšalo se bo gojenje bakterij. Ko je aktivirana ta funkcija, se vse nastavitve časovne ure prekličejo. Da ustavite postopek vzdrževanja klimatske naprave, ponovno pritisnite gumb (> 2 sekundi).
⑬ LOCK funkcija zaklene trenutne nastavitve naprave. Upravljalec ne reagira na pritiske na tipke, razen na tipko LOCK. S ponovnim pritiskom na gumb funkcijo LOCK izključite.
Led Display/My Comfort: S tem gumbom ugašate in prižigate LED prikazovalnik na ohišju naprave. Ko pritisnete ta gumb (> 2 sekundi), se aktivira način za moje udobje. Daljinski upravljalnik meri temperaturo na mestu, kjer se nahaja, in vsake 3 minute to informacijo pošlje notranji enoti. Da zapustite način delovanja moje udobje, ponovno pritisnite ta gumb (> 2 sekundi).
⑮ Gumb za tiho delovanje / zaščito pred notranjim zmrzovanjem: S pritiskom na ta gumb znižate raven hrupa v prostoru na 21 dB(A). Hitrost notranjega ventilatorja se zmanjša na najnižjo raven. Enota po pritisku tega gumba (> 2 sek.) preklopi na način za preprečevanje zmrzovanja. Enota prekliče nastavitve za temperaturo v domu in temperaturo nastavi na približno 8 °C. Na ta način preprečite zmrzovanje v vašem domu med hladnimi obdobji ob najmanjši možni porabi energije. Pri izboru tega načina se na zaslonu naprave prikaže »FP«. Ta gumb deluje samo v načinu za gretje. Za izhod iz načina za preprečevanje zmrzovanja v vašem domu: še enkrat pritisnite gumb.

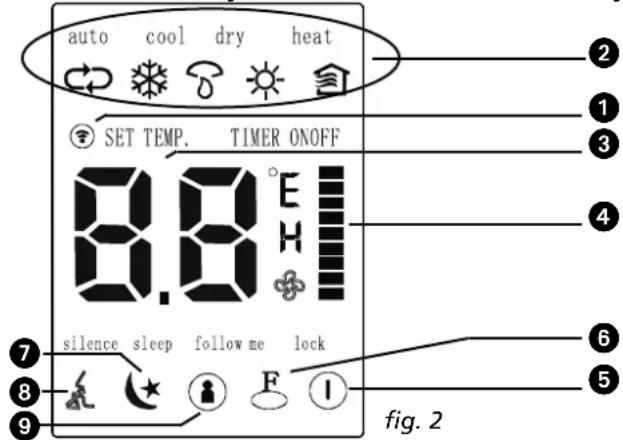

Nazivi in funkcije simbolov na zaslonu daljinskega upravljalca

auto cool dry heat SET TEMP. TIMER ONOFF 8.8°E silence sleep follow me lock fig. 2

① Simbol sprejemanja signala: simbol se prikazuje, kadar sprejemnik na ohišju notranje enote lovi signal iz daljinskega upravljalca.
② Simbol nacina delovanja naprave. Izpisuje se trenutni nacin delovanja naprave: AUTO ⬤ - COOL ⬤ - DRY SHEAT - FAN (Samodejno - hlajenje - razvlaževanje - gretje - ventiliranje).
③Zaslon upravljalca prikazuje nastavljeno temperature (17 °C \~ 30°C) in nastavitve vklopa oz. izklopa casovnika. V nacinu ventiliranja na zaslonu ni prikaza.

④ S pritiski na gumb FAN SPEED prehajate med hitrostmi vrtenja ventilatorja (AUTO - LOW • - MED I - HIGH ). Izbrana nastavitev, z izjemo nastavitve AUTO se izpiše na zaslonu. Kadar naprava deluje v načinu AUTO ali DRY, tudi vrtljaje ventilatorja krmili samodejno v načinu delovanja AUTO
⑤ Prikaz vklopa naprave. Simbol je viden, ko napravo s pomocjo daljinskega upravljalca prižgete.
⑥LOCK simbol sveti ob aktivni LOCK funkcji.
⑦Prikaže se pod znakom za nočno delovanje. Za izbris izpisa ponovno pritisnite gumb SLEEP.
⑧Indikator tihega delovanja: Prikazuje, kdaj je aktiviran način tihega delovanja.
⑨ Indikator načina mojega udobja (My comfort): Prikazuje, kdaj je aktiviran način mojega udobja (my comfort).

POZOR

na sliki fig.2 so prikazani vsi simboli. Med dejanskim upravljanjem naprave pa so osvetljeni le simboli aktivnih funkcij.

Upravljanje z daljinskim upravljalcem

Vstavljanje baterij

Vedite: uporabljajte 2 LR03 AAA (1,5V) baterije. Ne uporabljajte baterij, ki jih je možno polniti.

1. Odstranite pokrovček baterij v smeri puščice.
2. Vstavite baterije kot je označeno. Pazite na pravilno pozicijo glede na pozitivni (+) in negativni (-) pol.
3. Zaprite pokrovček.

VEDITE

• Ko odstranite baterije, se iz spomina daljinskega upravljalca izbrišejo vse nastavitve. Po vstavitvi novih baterij morate daljinski upravljalec ponovno programirati.
• Ko menjate baterije, ne uporabite starih baterij ali baterij napačnega tipa. To lahko povzroči nepravilno delovanje daljinskega upravljalca.
• Če daljinskega upravljalca dalj časa ne uporabljate, izvlecite baterije. Če baterije stečejo, bi ga lahko poškodovale.
• Povprečna življenska doba baterij pri normalni uporabi je 6 mesecev.
• Baterije zamenjajte kadar notranja enota ne odda več zvoka ali se simbol signala več ne izpiše na prikazovalniku.
• Ne uporabljajte starih in novih baterij hkrati. Nikoli ne uporabljajte različnih tipov baterij (npr. alkalne in mangan dioksidne).

SAMODEJNO DELOVANJE

Ko je klimatska naprava pripravljena za delovanje (preverite, će je naprava priključena in će je električno omrežje pod napetostjo), jo vključite in indikator OPERATION (delovanje) na prikazovalniku notranje enote zasveti.

1. Uporabite gumb za način delovanja MODE in določite samodejni način AUTO.
2. S pritiski na gumba + in - nastavite želeno sobno temperaturo.
3. S pritiskom na gumb za vklop/izklop napravo prižgete. Lučka delovanja na prikazovalniku notranje enote sveti. Naprava deluje v samodejnem načinu AUTO, vrtenje ventilatorja samodejno kontrolira naprava.
4. S ponovnim pritiskom na gumb za vklop/izklop napravo ugasnete.

VEDITE

- V načinu AUTO naprava sama izbira med gretjem, hlajenjem, razvlaževanjem in ventiliranjem. Če Vam samodejni način delovanja ne ustreza, lahko ročno izberete poljuben način delovanja naprave.

Hlajenje, gretje in ventiliranje

1. Če Vam samodejni način delovanja ne ustreza, lahko s pritiskom na gumb ② ročno izberete poljuben način delovanja naprave: le hlajenje, gretje, ali ventiliranje.
2. S pritiski na gumba + in - ③ in ④ nastavite želeno sobno temperaturo.
3. S pritiski na gumb ventilatorja ⑤ izberite hitrost njegovih vrtljajev samodejno, nizko, srednje ali visoko.
4. Pritisnite gumb za vklop/izklop ①. Lučka delovanja na prikazovalniku notranje enote sveti. Naprava deluje v nastavljenem načinu. S ponovnim pritiskom na gumb za vklop/izklop ①napravo ugasnete.

VEDITE

V načinu ventiliranja temperature ne morete nastavljati. Takrat je možno slediti le zgornjim korakom 1, 3 in 4.

Razvlaževanje

1. Pritisnite gumb MODE ②in izberite »DRY«
2. S pritiski na gumba + in - ③ in ④ nastavite želeno sobno temperaturo.
3. Pritisnite gumb za vklop/izklop ①. Lučka delovanja na prikazovalniku notranje enote sveti. Naprava deluje v načinu razvlaževanja. S ponovnim pritiskom na gumb za vklop/izklop ①napravo ugasnete.

VEDITE

Zaradi razlike me nastavljeno temperaturo in dejansko temperaturo prostora, bo naprava v načinu DRY – razvlaževanje dostikrat delovala samodejno, ne da bi se vključila načina COOL - hlajenje ali FAN – ventiliranje.

Nastavitev časovnika

Za nastavitev časa samodejnega vklopa oz. izklopa pritiskajte gumba za vklop in izklop časovnika ⑨ in ⑩. Časovni interval je lahko nastavljen na vrednosti med 0,5 in 24 ur.

1. Nastavitev časa samodejnega vklopa naprave

1.1 Pritisnite gumb za vklop časovnika ⑨. Na zaslonu daljinskega upravljalca se izpiše »TIMER ON«, zadnji nastavljeni časovni interval vklopa in simbol »h«. Sedaj lahko nastavite novi časovni interval, ki naj poteče pred samodejnim vklopom naprave.
1.2 Pritiskajte gumb za vklop časovnika ⑨in tako ponastavite interval.
1.3 Po nastavitvi časovnika poteče pol sekunde preden daljinski upravljalec napravi pošlje signal.

2. Nastavitev časa samodejnega izklopa naprave

2.1 Pritisnite gumb za izklop časovnika ⑩. Na zaslonu daljinskega upravljalca se izpiše »TIMER OFF«, ter v urah izraženi zadnji nastavljeni časovni interval izklopa. Sedaj lahko nastavite novi časovni interval, ki naj poteče pred samodejnim vklopom naprave.
2.2 Pritiskajte gumb za izklop časovnika ⑩ in tako ponastavite interval.
2.3 Po nastavitvi časovnika poteče pol sekunde preden daljinski upravljalec napravi pošlje signal.

Primer nastavitve časovnika

Zagon klimatske naprave čez 6 ur.

1. Pritisnite gumb TIMER ON. Na zaslonu se prikaže zadnja nastavitev časa vklopa in znak „h”.
2. Pritisnite gumb TIMER ON, da se na zaslonu prikaže izpis „6:0h“.
3. Po eni sekundi zaslon ponovno prične prikazovati temperaturo. Na zaslonu sveti izpis „TIMER ON“ in časovnik je aktiven.

Kombinirana uporaba časovnika

(hkratna nastavitev časa vklopa in izklopa)

(On --> Stop --> Start operation) Ta funkcija je uporabna v primeru, kadar želite napravo ugasniti ob odhodu na span je in jo ponovno vključiti naslednje jutro, ali ko se vrnete domov.

Primer:

Izklop naprave po dveh urah delovanja in njen ponoven zagon čez 10 ur.

1. Pritisnite gumb TIMER OFF
2. Ponovno pritisnite gumb TIMER OFF, da se na zaslonu TIMER OFF izpiše 2.0h
3. Pritisnite gumb TIMER ON

4. Ponovno pritisnite gumb TIMER ON, da se na zaslonu TIMER ON izpiše 10h

5. Po eni sekundi zaslon ponovno prične prikazovati temperaturo. Na zaslonu sveti izpis „TIMER ON OFF“ in časovnik je aktiven.

VEDITE

• Če za vklop in izklop nastavite isti čas, se čas izklopa samodejno poveča za 0,5 ure (kadar je nastavljeni interval krajši od 10 ur) oz 1 uro (kadar je nastavljeni interval daljši od 10 ur).
• Čas vklopa oz. izklopa spremenite tako, da pritisnete odgovarjajoči gumb časovnika in ponovno nastavite čas.
• Nastavljeni čas je relativen glede na dejanski čas. Časovni interval govori o zakasnitvi glede na trenutni čas.

POZOR

• Daljinski upravljalec ne sme priti v stik s tekočinami.
• Ne sme biti podvržen visokim temperaturam in sevanju.
• Sprejemnik signala na notranji enoti ne sme biti izpostavljen direktni sončni svetlobi. V nasprotnem primeru lahko pride do napačnega delovanja naprave.
• Ne uporabljajte starih in novih baterij hkrati. Nikoli ne uporabljajte različnih tipov baterij (npr. alkalne in mangan dioksidne).

Način delovanja funkcije "moje udobje" (My comfort)

1. Za aktiviranje tipala za temperaturo na daljinskem upravljalniku pritisnite gumb za način delovanja "moje udobje" ⑭ (>2 s.) (my comfort). Daljinski upravljalec krmili termostat. Daljinski upravljalnik bo vsake 3 minute izmeril temperaturo prostora na mestu, kjer se nahaja, in poslal signal notranji enoti. Izmerjena temperatura prostora se prikaže na daljinskem upravljalniku.

VEDITE

Pomembno je, da je takrat, ko je način delovanja "moje udobje" aktiviran, daljinski upravljalnik usmerjen proti sprejemniku signala ⑧.

1. Pritisnite in držite gumb turbo/active clean za več kot 2 sekundi.
2. Enota bo delovala v načinu hlajenja z nizko hitrostjo delovanja ventilatorja. Kondenzirana voda odstrani prah s krilc izparilnika.
3. Enota bo nato delovala v načinu gretja z nizko hitrostjo delovanja ventilatorja. Notranjost izparilnika se bo posušila.
4. Naprava bo samodejno preklopila le na ventiliranje in tako iz notranje enote izpihala vlažen zrak.

VEDITE

• Način delovanja "Active Clean" traja 20 minut. Priporočamo, da začnete z "Active Clean" šele po tem, ko je enota že delovala vsaj 30 minut v načinu hlajenja.
• Priporočamo, da "Active Clean" zaženete najmanj vsake dva tedna. V primeru visokega onesnaženja morate vzdrževanje zagnati pogosteje.

• Izparilnik naj očisti strokovnjak (odvisno od stopnje onesnaženja) vsaj enkrat letno.

• Pritisnite gumb (>2 s.), da izključite način delovanja Active Clean.

F IDEALNO DELOVANJE

Za idealno delovanje naprave upoštevajte sledeče nasvete:

• Nastavite izpuh zraka tako, da ne piha direktno v ljudi.
• Temperaturo nastavite tako, da dosežete območje ugodja. Temperature ne nastavljate do mejnih vrednosti.
• Zaprite vrata in okna.
• Z uporabo časovnika nastavite želen čas vklopa naprave.
• V bližino odprtin za vstop in izstop zraka ne postavljajte predmetov. Tako lahko zmanjšate učinkovitost naprave, ali pa naprava lahko celo preneha delovati. Prepričajte se, da tok zraka ni oviran. Zrak mora neovirano doseči vse dele prostora in neovirano vstopati v napravo.

- Zračni filter redno čistite, da ne pride do zmanjšanja moči delovanja naprave. Priporočljivo je, da filtre očistite vsakih 14 dni.

- Naprava naj ne deluje z zaprtimi horizontalnimi rešetkami.

G NASTAVLJANJE KOTA IZPUHA ZRAKA

- Kot izpuha zraka pravilno nastavite, drugače lahko pride do neenakomerno porazdeljene temperature v prostoru in občutka neugodja. Položaj horizontalnih rešetk lahko nastavite s pomočjo gumba (8) na daljinskem upravljalcu. Položaj vertikalnih rešetk nastavite ročno.

Nastavljanje izpuha zraka horizontalno (gor - dol)

Naprava izpuh zraka horizontalno samodejno nastavi glede na način delovanja v katerem se naprava nahaja.

Lever

Ročno nastavljanje izpuha zraka horizontalno (gor – dol)

Naprava izpuh zraka horizontalno samodejno nastavi glede na način delovanja v katerem se naprava nahaja.

Ročno nastavljanje izpuha zraka horizontalno (gor – dol)

Ko naprava deluje pritisnite gumb ⑧»AIR DIRECTION« na daljinskem upravljalcu. Tako horizontalne rešetke postavite v poljuben položaj. Naprava bo pri nadaljnjem delovanju samodejno nastavljala horizontalen izpuh zraka glede na nastavitve, ki ste jih določili z gumbom ⑧»AIR DIRECTION«.

Nastavitev vertikalnega izpuha zraka (levo – desno)

Med delovanjem naprave vertikalne rešetke poljubno ročno nastavite s pomočjo držala na rešetkah.

POZOR

Ne dotikajte se ventilatorja za rešetkami!

VEDITE

Dejanska naprava se lahko razlikuje od slik na embalaži ali v navodilih. Slike so namenjene le obrazložitvi in prikazu funkcij naprave.

Samodejno nihanje horizontalnih rešetk (gor - dol)

• Ko naprava deluje pritisnite gumb ⑦»SWING« na daljinskem upravljalcu.
• ZA izklop funkcije gumb ⑦ pritisnite ponovno. S pritiskom na gumb ⑧ »AIR DIRECTION« rešetke »zaklenete« v želenem položaju.

POZOR

• Funkcij »AIR DIRECTION« in »SWING« ni možno uporabljati kadar naprava ne deluje (tudi ne kadar je časovnik aktiviran za samodejni vklop – ON TIMER).
• Naprave naj ne deluje (gretje ali hlajenje) daljši čas z navzdol obrnjenimi rešetkami za usmerjanje toka zraka. V nasprotnem primeru se lahko na horizontalnih rešetkah pojavi kondenz, ki bo kapljal na tla.
• Horizontalnih rešetk nikoli ne premikajte ročno. Premikate ju lahko le z gumboma »AIR DIRECTION« ⑧ ali »SWING« ⑦. Z ročnim pomikanjem horizontalnih rešetk lahko povzročite napačno delovanje funkcije njihovega samodejnega pomika. Če pomik rešetk ne deluje pravilno, napravo ugasnite in ponovno vklopite.
• Če napravo prižgete takoj po izklopu le-te, lahko horizontalne rešetke mirujejo še 10 sekund po vklopu naprave.
• Kot odprtja horizontalnih rešetk ne sme biti premajhen, saj to omeji pretok zraka in posledično zmanjšuje moč naprave.
• Naprave ne uporabljajte z zaprtimi horizontalnimi rešetkami.
• Ko napravo priključite na električno omrežje, lahko rešetke prvih 10 sekund oddajajo zvok. To je normalen pojav.

H KAKO NAPRAVA DELUJE

Pritisk na gumb SLEEP Set Temperature 1 hour 1 hour 1°C 1°C

HLAJENJE

Pritisk na gumb SLEEP Set Temperature 1°C 1°C 1 hour 1 hour

GRETJE

• Kadar naprava deluje v samodejnem načinu AUTO, (gumb 2 na daljinskem upravljalcu), glede na nastavljeno in dejansko temperaturo prostora samodejno izbira med hlajenjem, gretjem ali le ventiliranjem.
• Naprava tako samodejno vzdržuje temperaturo prostora približno na nastavljeni vrednosti.
• Če Vam samodejni način delovanja ne ustreza, lahko ročno sami izberete poljubni način delovanja.

SLEEP/EKONOMIČNO DELOVANJE

- S pritiskom na gumb »SLEEP« ⑥medtem ko naprava hladi ali greje, ter med samodejnim delovanjem AUTO vklopite nočno delovanje. Naprava samodejno zvišuje temperaturo za 1°C na uro pri hlajenju in znižuje temperaturo za 1°C na uro pri gretju. Temperatura se ustali na novi vrednosti po 2 urah. In deluje naslednjih 5 ur. Po 5 urah se naprava izključi. Hitrost vrtenja ventilatorja krmili naprava samodejno.

RAZVLAŽEVANJE

• Kadar naprava deluje v načinu razvlaževanja, takrat glede na razliko med dejansko in nastavljeno temperaturo prostora po potrebi samodejno prične razvlaževati zrak.
• V načinu razvlaževanja, naprava nastavljeno temperaturo prostora vzdržuje s pomočjo stalnega vklapljanja in izklapljanja funkcije hlajenja oz. le ventiliranja. Vrtljaji ventilatorja so krmiljeni samodejno..
• Naprava zrak razvlažuje tudi takrat, ko deluje v načinu hlajenja.

VEDITE

Možno je, da bo sobna temperatura padla tudi takrat, kadar naprava le razvlažuje. Zato je normalno, da hidrostat takrat kaže večjo relativno vlažnost. Kljub temu pa bo absolutna vlažnost v prostoru nižja. Seveda glede na povzročano vlago (ljudje, kuhanje itd).

VZDRŽEVANJE

Holly Cold Cream No

POZOR

Pred čiščenjem napravo ugasnite in jo izklopite iz električnega napajanja.

Thinner

Čiščenje notranje enote in daljinskega upravljalca

• Notranjo enoto in daljinski upravljalec očistite s suho krpo.
• Kadar je enota zelo umazana, za čiščenje lahko uporabite s hladno vodo navlaženo krpo.
• Čelna plošča enote se lahko sname in očisti z vodo. Nato jo obrišite s suho krpo.
• Za čiščenje ne uporabljajte kemično obdelanih krp ali metlice za prah.
• Za čiščenje ne uporabljajte bencina, razredčil, polirnih past ali podobnih kemikalij. Zaradi teh snovi lahko plastika razpoka ali se deformira.

Filter rocaj

Čiščenje zračnega filtra

Zamašen filter zmanjšuje moč naprave. Filter redno čistite vsakih 14 dni.

1. Dvignite pokrov čelne plošče notranje enote dokler se ta ne zaskoči.

2. Filter primite za držalo, ga rahlo privzdignite, da ga lahko izvlečete iz njegovega ležišča in ga nato potegnite navzdol.

3. Filter potegnite iz notranje enote naprave.

• Filter očistite vsakih 14 dni.

- Filter čistite s sesalcem ali vodo.

1. Po menjavi filtra iz aktivnega oglja in 3M HAF filtra krovni protiprašni filter vstavite nazaj v ležišče na ohišju naprave.
2. Preden ga vstavite nazaj v enoto se prepričajte, da je filter popolnoma suh in brez fizičnih okvar.
3. Vstavite filter nazaj v njegovo ležišče.
4. Zgornji del zračnega filtra vstavite v enoto. Pri tem pazite, da sta levi in desni rob pravilno poravnana in nato filter potisnite v enoto.

Če naprave ne nameravate uporabljati daljši čas, sledite sledečim korakom:

1. Naprava naj 6 ure deluje v načinu ventiliranja. Tako boste posušili notranjost naprave.
2. Napravo ugasnite in izklopite iz električnega napajanja. Iz daljinskega upravljalca izvlecite baterije.
3. Zunanjo enoto je potrebno redno čistiti in vzdrževati. To naj naredi servis.

Kaj preveriti pred delovanjem

• Preverite, da električne žice niso poškodovane ali izklopljene.
• Preverite ali je vstavljen zračni filter.
• Če naprave dalj časa niste uporabljali preverite, ali odprtine za vhod ali izpuh zraka niso blokirane.

POZOR

• Ko iz naprave odstranjujete filtre, se ne dotikajte kovinskih delov naprave. Na ostrih kovinskih delih bi se lahko poškodovali.
• Notranjosti enote ne čistite z vodo. To lahko poškoduje izolacijo in povzroči električni udar.
• Pred čiščenjem naprave jo ugasnite in izklopite varovalko.

J NASVETI ZA UPRAVLJANJE

Med delovanjem naprave se lahko zgodi sledeče:

1. Varovanje naprave

Varovalo kompresorja

- Kompresorja ni možno vklopiti 3 minut po tem, ko preneha delovati.

Varovalo hladnega zraka

- Naprava ne omogoča izpuha hladnega zraka v načinu gretja, kadar je izmenjevalec toplote v notranji enoti v enem od sledečih nastavitev:

a.) naprava je pravkar pričela greti
b.) vklopljeno je odtaljevanje
c.) gretje na nizko temperaturo

Odtaljevanje

• Notranji ali zunanji ventilator se ustavita, kose naprava odtaljuje
• Na zunanji napravi se lahko ob ciklu gretja in nizki zunanji temperaturi ter visoki vlažnosti pojavi ivje, ki zmanjša moč delovanja naprave.
• Takrat naprava samodejno prekine z gretjem in se odtaja.
• Proces samodejnega odtaljevanja traja med 4 in 10 minutami, glede zunanjo temperaturo in količino nabranega ivja.

2. Iz notranje enote izhaja bela meglica

• Ob visoki notranji vlagi in veliki temperaturni razliki zraka pri vstopni in izstopni odprtini zraka, se lahko v načinu hlajenja pojavi bela meglica.
• Bela meglica se lahko pojavi tudi takrat, ko naprava po končanem procesu samodejnega odtaljevanja prične delovati v načinu gretja.

3. Naprava oddaja šibak zvok

• Ko kompresor deluje ali takoj ko preneha delovati, lahko zaslišite šibak sikajoč zvok. Povzroča ga hladilna tekočina, ki se pretaka po ceveh.
• Ko kompresor deluje ali takoj ko preneha delovati lahko zaslišite rahlo cviljenje. Povzroča ga širjenje oz. krčenje plastike v enoti zaradi spremembe temperature.
• Ko napravo prvič prižgete lahko zaslišite zvok,ki ga oddajajo rešetke, ko se postavijo v nevtralni položaj.

4. Iz notranje enote izhaja prah

- To je normalen pojav, kadar naprava dalj časa ni bila v uporabi ali ob prvi uporabi naprave.

5. Iz notranje enote se širi vonj

- Naprava oddaja vonj (po pohištvu, cigaretni dim, gradbeni material ...), ki ga vsrka ob samem delovanju.

6. Naprava iz gretja ali hlajenja preklopi na le ventiliranje

- Ko temperatura prostora doseže nastavljeno, se kompresor izklopi, deluje le ventilator. Kompresor se zopet vklopi, ko se temperatura dvigne nad nastavljeno pri hlajenju oz. pade pod nastavljeno pri gretju.

1. Ko naprava hladi v prostoru z visoko relativno vlago (več kot 80%), z nje lahko kaplja voda. Horizontalne rešetke kar najbolj odprite in nastavite največje HIGH vrtljaje ventilatorja.

8. Gretje

- Med gretjem naprava toploto iz zunanje enote vleče v notranjo enoto in izpiha vroč zrak. Kadar zunanja temperatura pade, se primerno zmanjša tudi pretok toplote v notranjo enoto. Hkrati se zara-di povečane razlike med zunanjo in notranjo temperaturo poveča temperaturna obremenjenost naprave. Če želene temperature takrat ne morete doseči le z klimatsko napravo, uporabite dodatno grelno telo.

9. Samodejni ponovni vklop

- Naprava se zaradi izpada električne energije izklopi. Ker ima naprava možnost samodejnega vklopa, se ob ponovni vzpostavitvi napajanja samodejno vklopi in pri tem ohrani vse programirane nastavitve.

10. Zaznavanje puščanja hladilnega sredstva

- Klimatska naprava ima vgrajen sistem za zaznavanje puščanja hladilnega sredstva. Ko zunanja enota zazna pomanjkanje hladilnega sredstva, se klimatska naprava ustavi in notranja enota na zaslonu prikaže alarm EC. Če se ta alarm vključi, ne zaganjajte več klimatske naprave in stopite v stik s svojim dobaviteljem.

Težave in njihovo odpravljanje

TEŽAVA

Napravo takoj izklopite, kadar pride do ene od sledečih nepravilnosti v delovanju. Takrat napravo izklopite iz omrežja in pokličite servis.

• Varovalka naprave ali glavna varovalka večkrat pregori.
  • Voda ali drugi predmeti prodrejo v napravo.
• Daljinski upravljalec ne dela ali deluje nepravilno.
• Drugi nenormalni pojavi.
• Lučka, ki signalizira delovanje naprave utripa 5x v sekundi, tudi po izklopu in ponovnem vklopu električnega napajanja.

Težava Vzrok Rešitev
Naprave ni moč priž-gati.	Izpad električnega napajanja.	Počakajte, da se napajanje zopet vzposta-vi.
	Naprava ni priklopljena na električno napajanje.	Preverite, ali je vtič pravilno vstavljen v električno vtičnico.
	Pregorela varovalka.	Zamenjajte varovalko / ponovno vklopite rele / resetirajte prekinjač.
	Baterijski vložki v daljinskem upravljalcu so prazni.	Zamenjajte baterije.
	Razdalja med daljinskim upravljalcem in sprejemnikom na notranji enoti je večja kot 6 - 7 m, ali pa so vmes ovire.	Približajte daljinski upravljalec notranji enoti. Odstranite ovire. Daljinski upravlja-lec namerite v sprejemnik na notranji enoti.
	Nepravilna nastavitev časa s pomočjo časovnika.	Počakajte ali izbrišite nastavitve časovnika.
Naprava ne hladi oz. ne greje dobro, kljub temu,da zrak piha iz naprave.	Neprimerno nastavljena temperatura.	Nastavite temperaturo pravilno. Za nata-nčen opis postopka preberite poglavje E "Upravljanje z daljinskim upravljalcem".
	Zamašen zračni filter. Očistite zračni filter.
	Odprta so okna ali vrata v prostor. Zaprite vrata ali okna.
	Odprtine za vpih ali izpih zraka na zunanji oz. notranji enoti so zamašne.	Očistite rešetke in napravo ponovno priž-gite.
	Aktivirano varovalo 3 minutne zakasnitve vklopa kompresorja.	Počakajte.
	Poteka odtaljevanje naprave.
Hitrosti ventilatorja ni moč nastavljati.	Naprava je v načinu samodejnega delo-vanja.	Hitrost ventilatorja je moč nastavljati le v načinih delovanja gretje HEAT, hlajenje COOL in ventiliranje FAN.
	Naprava deluje v načinu razvlaževanja.
Lučka TEMP. ne gori. Na	aprava deluje v načinu ventiliranja.	V načinu ventiliranja temperature ni moč nastavljati.

Če težave ni moč odpraviti s pomočjo zgornjih nasvetov, pokličite servis.

L GARANCIJSKA IZJAVA

Klimatska naprava ima 48 mesečno garancijo na kompresor in 24 mesečno garancijo na ostale komponente, šteto od datuma nakupa.

1. V imenu proizvajalca servis garantira, da bo proizvod pravilno deloval, će ga boste uporabljali v skladu z njegovim namenom in navodili za uporabo;
2. V kolikor je potrebno proizvod poslati pooblaščenemu serviserju ali uvozniku, Vas prosimo da priložite garancijski lit, račun in kratek opis napake. Stroške prevoza do najbližjega servisa, priznamo samo v primeru ko je prevoz izvršen z javnim prevozom (pošta,vlak) in dokazilom o plačilu. V primeru poškodbe proizvoda pri prevozu je rizik na kupčevi strani.
3. Servis bo v garancijskem roku na svoje stroške poskrbel za odpravo okvare ali pomanjkljivosti na proizvodu, zaradi katere aparat ne deluje, će je bil proizvod uporabljan v skladu s prvo točko te izjave;
4. V primeru, da aparat v garancijski dobi ne bo popravljen v 45 dneh od datuma dostave aparata v servisno enoto, bomo aparat na vašo zahtevo zamenjali z novim;
5. Garancijski rok bo podaljšan za čas popravila;
6. Za napake, ki nastanejo zaradi zunanjih vplivov (mehanske poškodbe po krivdi kupca ali tretje osebe, poseg v aparate brez našega pooblastila, nepravilna uporaba, malomarno ravnanje, prenapetosti v omrežju, zaradi izcedka iz baterije, višja sila), garancija ne velja;
7. Ta garancija se tudi ne nanaša na dele podvržene obrabi (filtri, baterije ... itd);
8. Garancijski zahtevki se sprejmejo le ob sočasni predložitvi potrjenega garancijskega lista in originalne-ga računa;
9. Rok zagotovljenega servisiranja je 7 let;
10. Izgube ali puščanja hladilnega sredstva zaradi nestrokovnega priklopa ali odklopa enot naprave s strani uporabnika naprave ali nepooblaščenega osebja garancija, ki velja za to napravo ne krije. Prav tako so iz garancije izvzete vse okvare enot naprave, ki so posledica montaže, priklopa ali odklopa, ki niso v skladu z lokalnimi zakoni in predpisi in/ali s temi navodili za uporabo.

Če v teh navodilih ne najdete rešitve problema, se glede popravila naprave posvetujte s serviserjem. Če bi bilo napravo potrebno odklopiti iz električne napeljave, naj to v skladu z lokalnimi zakoni in predpisi naredi kvalificiran električar.

M TEHNIČNE KARAKTERITIKE

Model S 3628 S 3637				SC 3637
Vrsta klimatske naprave Vgradna klimatska naprava Vgradna klimatska naprava Vgradna klimatska naprava
Moč hlajenja * W 2800 (830 - 3750) 3700 (1500 - 4400)				3600 (880 - 4270)
Energijski razred hlajenje*		A++	A++	A+
SEER*		7.0	6.3	6.1
Moč gretja *	W 3000 (830 - 3870) 3800 (1550 - 4480)			3700 (880 - 4350)
Energijski razred gretje*		A	A+	A
SCOP*		3.8	4.0	3.8
Maks. razvlazevanje ** / ***	L / 24h	24	31	29
poraba energije hlajenje	kW	0.74	1.16	1.37
poraba energije gretje	kW	0.76	0.92	0.92
Letna poraba energije hlajenje / gretje	kWh	145 / 1105	206 /1363	207 /1363
Napajanje	V / Hz / Ph	230~ / 50 / 1	230~ / 50 / 1	230~ / 50 / 1
Tok nominalno hlajenje/gretje	A	3.2 / 3.3	5.0 / 4.0	6.0 / 4.0
Maks. tok nominalno	A	9.5	9.5	11.5
Maks. pretok zraka**	m3/h	650/570/420	750/580/440	750/580/440
Za prostor**	m3	45 - 90	75 - 115	75 - 115
Kompresor		Roterande	Roterande	Roterende
Hitrosli ventilatorja		3	3	3
Razpon nastavitve temp.	°C	0 - 50	0 - 50	0 - 50
Razpon delovanja	°C	-15 - +30	-15 - +30	-15 - +30
Upravljanje		Elektronsko z daljinskim upravljalcem	Elektronsko z daljinskim upravljalcem	Elektronsko z daljinskim upravljalcem
Daljinsko upravljanje		Da	Da	Da
Filtri		Aktivno oglje, protiprašni filter, 3M HAF	Aktivno oglje, protiprašni filter, 3M HAF	Aktivno oglje, protiprašni filter, 3M HAF
Hladilno sredstvo	r / gr	R410A / 1100	R410A / 1100	R410A / 1100
GWP		1975	1975	1975
Premier cevi plin / tekočina	mm	6.35 / 9.53	6.35 / 9.53	Hitre spojke
Prittisk vpih / izpih (maks)	bar	8 / 26 (15 / 42)	8 / 26 (15 / 42)	8 / 26 (15 / 42)
Dimenz. notranja enota (š x g x v)	mm	750x280x198	835x280x198	835x280x198
Dimenz. zunanja enota (š x g x v)	mm	760x590x285	760x590x285	760x590x285
Teža notranja enota	kg	7	9	14
Teža zunanja enola	kg	35	35	37
Bruto teža notranja enota	kg	9	11	18
Bruto teža zunanja enota	kg	37	37	39
Jakost hrupa notranja enota (maks)****	dB(A)	52	53	53
Jakost hrupa zunanja enota (nom)****	dB(A)	59	63	63
Varovalka notranja enota	IP	IP20	IP20	IP20
Varovalka zunanja enota	IP	IP24	IP24	IP24
Varovalka		T3.15A / 250V	T3.15A / 250V	T3.15A / 250V

* EN 14511-2011 / EN 14825
** Le za indikacijo
*** Razvlaževanje pri 32 C, 80% rel. vlagi.

Odpadne hišne električne naprave se ne smejo odvreči skupaj s hišnimi odpadki. Prosimo reciklirajte, kjer je to mogoče. Povprašajte lokalne oblasti ali prodajalca za nasvet o možnostih recikliranja.

Okoljevarstveni zaznamek:

Naprava vsebuje fuorirane toplogredne pline opisane v Kjotskem protokolu. Servisira ali razstavi jo lahko le šolana oseba.

Naprava vsebuje plin R410A, ki je fluoriran toplogredni plin, s potencialno možnostjo segrevanja ozračja (GWP) = 1975. Zato ga ne spuščajte v ozračje.

SLO

Internet:

Zadnjo verzijo navodil za montažo in/ali servisnih navodil lahko najdete na naši spletni strani, na povezavi www.zibro.com.

Sayın Bay/Bayan,
