BRUKSANVISNING SC 3637 QLIMA

“H” vises på displayet

2. Tryk på knappen TIMER ON for at vise "6:0h" på displayet

6. Når det aktive kulfilter og 3M

Kjære kunde! Gratulerer med ditt nye Zibro klimaanlegg. Du har kjøpt et produkt av høy kvalitet som vil være til glede i mange år, hvis du bruker det på en ansvarlig måte. Les denne bruksanvisningen før du tar klimaanlegget i bruk – slik sikrer du at det får lang levetid. På vegne av produsenten gir vi 2 års garanti mot material- og produksjonsfeil og 4 års garanti på kompressorer. Gled deg over ditt nye klimaanlegg. Med vennlig hilsen, PVG Holding b.v. Kundeservice man_S(C)36xx.qxd:man_S18xx 15-03-13 13:46 Page 156u

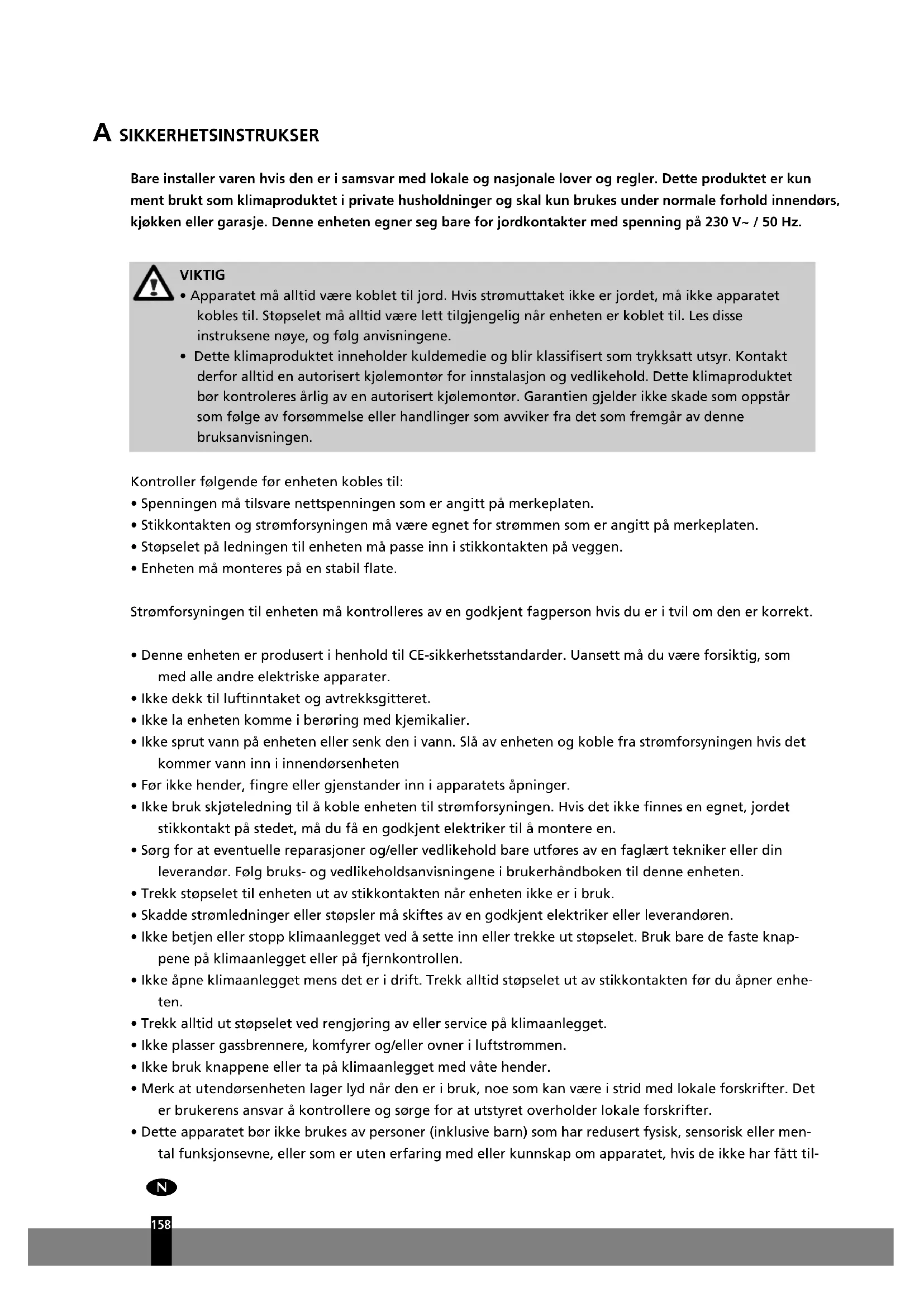

• Spenningen må tilsvare nettspenningen som er angitt på merkeplaten.

• Stikkontakten og strømforsyningen må være egnet for strømmen som er angitt på merkeplaten.

• Denne enheten er produsert i henhold til CE-sikkerhetsstandarder. Uansett må du være forsiktig, som med alle andre elektriske apparater.

• Ikke dekk til luftinntaket og avtrekksgitteret.

• Ikke la enheten komme i berøring med kjemikalier.

• Ikke sprut vann på enheten eller senk den i vann. Slå av enheten og koble fra strømforsyningen hvis det kommer vann inn i innendørsenheten

• Før ikke hender, fingre eller gjenstander inn i apparatets åpninger.

• Ikke bruk skjøteledning til å koble enheten til strømforsyningen. Hvis det ikke finnes en egnet, jordet stikkontakt på stedet, må du få en godkjent elektriker til å montere en.

• Sørg for at eventuelle reparasjoner og/eller vedlikehold bare utføres av en faglært tekniker eller din leverandør. Følg bruks- og vedlikeholdsanvisningene i brukerhåndboken til denne enheten.

• Trekk støpselet til enheten ut av stikkontakten når enheten ikke er i bruk.

• Skadde strømledninger eller støpsler må skiftes av en godkjent elektriker eller leverandøren.

• Ikke betjen eller stopp klimaanlegget ved å sette inn eller trekke ut støpselet. Bruk bare de faste knap- pene på klimaanlegget eller på fjernkontrollen.

• Ikke åpne klimaanlegget mens det er i drift. Trekk alltid støpselet ut av stikkontakten før du åpner enhe- ten.

• Trekk alltid ut støpselet ved rengjøring av eller service på klimaanlegget.

• Merk at utendørsenheten lager lyd når den er i bruk, noe som kan være i strid med lokale forskrifter. Det er brukerens ansvar å kontrollere og sørge for at utstyret overholder lokale forskrifter.

• Dette apparatet bør ikke brukes av personer (inklusive barn) som har redusert fysisk, sensorisk eller men- tal funksjonsevne, eller som er uten erfaring med eller kunnskap om apparatet, hvis de ikke har fått til- VIKTIG

• Apparatet må alltid være koblet til jord. Hvis strømuttaket ikke er jordet, må ikke apparatet kobles til. Støpselet må alltid være lett tilgjengelig når enheten er koblet til. Les disse instruksene nøye, og følg anvisningene.

• Dette klimaproduktet inneholder kuldemedie og blir klassifisert som trykksatt utsyr. Kontakt derfor alltid en autorisert kjølemontør for innstalasjon og vedlikehold. Dette klimaproduktet bør kontroleres årlig av en autorisert kjølemontør. Garantien gjelder ikke skade som oppstår som følge av forsømmelse eller handlinger som avviker fra det som fremgår av denne bruksanvisningen.

syn eller veiledning i bruken av dette apparatet av en person som er ansvarlig for deres sikkerhet.

• Barn må overvåkes for å sikre at de ikke bruker apparatet som leketøy.

• Ikke stå rett foran luftstrømmen.

• Ikke drikk avløpsvannet fra klimaanlegget.

• Ikke gjør noen forandringer på produktet. Ikke fjern isoleringsmaterialet.

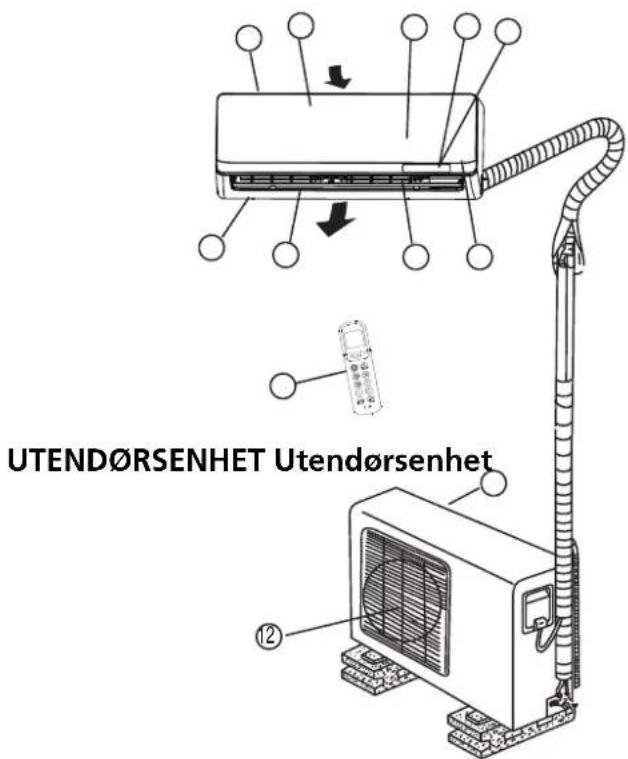

INNENDØRSENHET Innendørsenhet Frontpanel Luftinntak Luftfilter Luftavløp Horisontal luftrist Vertikalt luftspjeld Visningspanel Signalmottaker fra fjernkontroll Fjernkontroll (du finner flere opplys- ninger om fjernkontrollen og hvordan den brukes i kapittel E) Manuell betjeningsknapp (auto/cool) UTENDØRSENHET Utendørsenhet Luftinntak (på siden og bak) Luftavløp

• Hvis klimaanlegget brukes utenfor ovennevnte verdiområde, kan visse sikkerhetsfunksjoner bli koblet inn og medføre at enheten fungerer unormalt.

• Mindre enn 80 % relativ fuktighet i rommet. Hvis klimaanlegget brukes når den relative fuktigheten i rommet overstiger 80 %, kan det dannes kondens på overflaten av anlegget. Still det vertikale luftspjeldet i maksimal vinkel (vertikalt i forhold til gulvet) og still viften på HIGH (høy hastighet).

• For å oppnå maksimal effekt av klimaanlegget, må du alltid lukke dører og vinduer når anlegget brukes til kjøling eller oppvarming.

Klimaanlegget kan både betjenes manuelt fra selve anlegget og ved hjelp av fjernkontrollen. Se kapittel E “Drift med fjernkontroll” når anlegget skal betjenes med fjernkontrollen. Når klimaanlegget betjenes uten fjernkontrollen, fungerer det bare i AUTO-funksjon. Følg disse anvisningene ved betjening uten fjernkon- trollen:

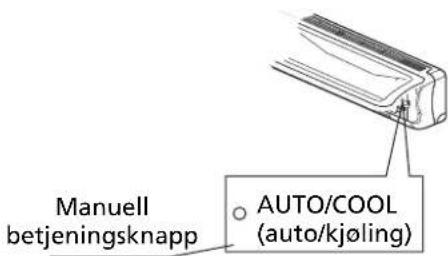

1. Åpne og løft frontpanelet til det låses i stilling med et klikk.

2. Du aktiverer AUTO-funksjonen ved å trykke én gang på den manuelle betjeningsknappen .

• Trykk to ganger på knappen innen 5 sekunder og du aktiverer tvungen COOL-funksjon. Denne funksjonen brukes bare til testing.

• Trykker du tre ganger på knappen, stopper klimaanlegget og slås av.

• Hvis du vil tilbake til betjening med fjernkontroll, bruker du fjernkontrollen direkte. Panel AUTO/COOL (auto/kjøling) Manuell betjeningsknapp man_S(C)36xx.qxd:man_S18xx 15-03-13 13:46 Page 161E BETJENING MED FJERNKONTROLL Innføring i funksjonsknappene på fjernkontrollen On/off-knapp (på/av): Trykk på denne knappen for å starte enheten. Trykk på knappen igjen for å stop- pe enheten. Mode-knapp (funksjon): Hver gang du trykker på knappen, velges en funksjon i denne rekkefølgen: AUTO COOL DRY HEAT og bare FAN, som angitt i figuren:

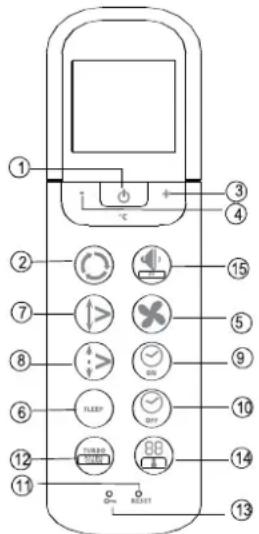

-knapp: Trykk på knappen for å øke innetemperaturen til 30 ºC. - -knapp: Trykk på knappen for å senke innetemperaturen til 17 ºC. Fan-knapp (vifte): Denne knappen brukes til å velge viftehastighet. Hver gang du trykker på knappen, velges en viftehastighet i denne rekkefølgen: AUTO, LOW (lav), MED (middels), HIGH (høy) og deretter tilbake til AUTO. Når du velger funksjonene AUTO eller DRY (avfukting), reguleres viftehastigheten automatisk og du kan ikke stille den inn selv. SLEEP-knapp (økonomi): Trykk på denne knappen for å gå inn i energisparemodus. Trykk på knappen igjen for å avbryte. Denne funksjonen kan bare brukes ved modiene COOL (avkjøling), HEAT (oppvar- ming) og AUTO (automatisk) og gjør at den mest behagelige temperaturen opprettholdes. MERKNAD: Mens enheten er i SLEEP-modus avbrytes denne modusen dersom du trykker på en annen knapp. Swing-knapp (dreie): Trykk på SWING-knappen for å aktivere dreiefunksjonen. Trykk på knappen igjen for å deaktivere funksjonen.

• Rett fjernkontrollen mot mottakeren på innendørsenheten og pass på at det ikke er noen hindringer mellom fjernkontrollen og mottakeren. Ellers fanges ikke signalet fra fjernkontrollen opp av mottakeren, og klimaanlegget fungerer ikke som det skal.

Air direction-knapp (retning på luftstrøm): Trykk på denne knappen for å endre vinkelen på spjeldet. Vinkelen endrer seg 6 ° for hver gang du trykker på denne knappen. Hvis spjeldet stilles i en vinkel som kan påvirke klimaanleggets kjøle- og varmeeffekt, endres vinkelen automatisk. Det vises ingen symbol i visningsområdet når du trykker på denne knappen. Timer on-knapp (timer klimaanlegg på): Trykk på denne knappen for å starte timerfunksjonen for når anlegget skal slås på. Hvert trykk på knappen øker timerinnstillingen i trinn på 30 minutter. Når inn- stillingen viser 10 Hr, vil hvert trykk på knappen øke timerinnstillingen i trinn på 60 minutter. Hvis du vil avbryte timer-innstillingen, fortsett å trykke på knappen til displayet viser 0.0 Timer off-knapp timer, klimaanlegg av: Trykk på denne knappen for å starte timerfunksjonen for når anlegget skal slås av. Hvert trykk på knappen øker timerinnstillingen i trinn på 30 minutter. Når innstil- lingen viser 10 Hr, vil hvert trykk på knappen øke timerinnstillingen i trinn på 60 minutter. Hvis du vil avbryte timer-innstillingen, fortsett å trykke på knappen til displayet viser 0.0 RESET-knapp: Når du trykker på den nedsenkede RESET-knappen, avbrytes alle gjeldende innstillinger, og kontrollen går tilbake til de opprinnelige innstillingene. TURBO-knapp/Active Clean: Trykker du på denne knappen i kjølemodus, går klimaanlegget over i kraf- tig kjølefunksjon. Trykk på nytt for å avbryte TURBO-funksjonen. Når du trykker på denne knappen (> 2 sekunder), går enheten i Active Clean modus. Det startes opp en fullstendig prosess for å rense for- damperen innvendig og redusere bakterievekst. Når denne funksjonen aktiveres, avbrytes alle timer- innstillinger. For å stoppe Active Clean modus trykk på knappen (> 2 sekunder) igjen. LOCK-knapp (lås): Når du trykker på den nedsenkede LOCK-knappen, låses alle gjeldende innstillinger, og fjernkontrollen godtar ikke bruk av andre knapper enn LOCK-knappen. Trykk på knappen igjen for å avbryte låsemodusen. LED DISPLAY-knapp/My Comfort: Trykk på denne knappen for å tømme displayet på klimaanlegget. Trykk på den igjen for å aktivere det. Når du trykker på denne knappen (> 2 sekunder), aktiveres "min komfort"-modus. Fjernkontrollen måler temperaturen der den befinner seg, og sender denne infor- masjonen hvert 3. minutt til inneenheten. For å gå ut av "min komfort"-modus trykk på denne knap- pen igjen (> 2 sekunder). Knapp for lav støy/innendørs frostforebygging: Trykk på denne knappen for å senke nivået på innestø- yen til 21 dB(A). Viften i inneenheten reduseres til laveste nivå. Når du trykker på denne knappen (> 2 sekunder), går enheten i frostforebyggingsmodus. Enheten tilsidesetter da innstillingen av innetempe- ratur, og stiller den til ca. 8 °C. På den måten unngår du frost i huset under kuldeperioder, med lavest mulig energiforbruk. Når du har valgt denne modusen, viser displayet på innendørsenheten “FP”. Denne knappen kan bare brukes i oppvarmingsmodus. Hvis du vil avslutte frostforebyggingsmodus: trykk på knappen en gang til. Navn og funksjoner for indikatorene på fjernkontrollen

fig. 2 man_S(C)36xx.qxd:man_S18xx 15-03-13 13:46 Page 163Visningspanel OVERFØRING-indikator: Denne indikatoren lyser når fjernkontrollen sender signaler til innendørsenhe- ten. DRIFTSMODUS-indikator: Når MODE-knappen (modus) trykkes inn, vises gjeldende driftsmodus – modiene AUTO COOL DRY HEAT , FAN (bare vifte). TEMPERATUR/TIDSUR DISPLAY-indikator: Dette området viser innstilt temperatur (17º C ~ 30ºC) og AV/PÅ-innstillingene for tidsuret hvis apparatet er i tidsurmodus. Hvis apparatet er i viftemodus, vises ikke noe. Displayet viser innstillingene for tidsuret. Hvis kun starttid for drift er innstilt, viser den TIMER ON (tidsur på). Hvis kun sluttid for drift er innstilt, viser den TIMER OFF (tidsur av). Hvis begge funksjo- nene er innstilt, viser den TIMER ON-OFF (tidsur på-av) som indikerer at du har valgt å angi både start- tid og sluttid. VIFTEHASTIGHET-indikator: Trykk på FAN SPEED-knappen (viftehastighet) for å velge ønsket vifte- hastighetsinnstilling (automatisk – lav – middles – høy ). Alle valg unntatt automatisk vifte- hastighet vises på LCD-skjermen. Viftehastigheten er AUTO når driftsmodus er enten AUTO eller DRY. AV/PÅ-indikator: Dette symbolet vises når enheten er slått på ved hjelp av fjernkontrollen, og forsvinner når enheten slås av. LÅS-indikator: LOCK display (lås display) vises når du trykker på LOCK-knappen. Trykk på LOCK-knap- pen for å tømme displayet. Sleep: Vises når enheten står i standby-modus. Trykk på SLEEP-knappen igjen for å fjerne. Indikator for lav støy: Vises når lav støymodus aktiveres. Indikator for "min komfort": Vises når "min komfort"-modus aktiveres. Slik bruker du fjernkontrollen Sette inn/skifte batterier Bruk to alkaliske (tørre) batterier (AAA/LR03). Ikke bruk oppladbare batterier.

1. Fjern batteridekselet bak på fjernkontrollen ved å trekke det i pilens retning.

2. Sett inn nye batterier og pass på at polene (+) og (-) peker riktig vei.

3. Sett på dekselet igjen ved å skyve det tilbake på plass.

• Gjennomsnittlig levetid for batteriene er ca. 6 måneder ved normal bruk.

• Skift batteriene når innendørsenheten ikke avgir et pipesignal som svar elller hvis overføringsindikatoren ikke lyser.

• Ikke bland nye og gamle batterier. Ikke bruk forskjellige batterityper (for eksempel alkaliske og mangandioksid) på samme tid.

MERK! Alle elementene vises i fig. 2 for oversiktens skyld. Men når klimaanlegget er i drift, vises bare funksjonselementene som er aktive, på visningspanelet.

AUTOMATISK drift Når luftkondisjoneringsenheten er klar til bruk (kontroller at den er koplet til og at det er tilgjengelig strøm), slås strømmen på. Indikatoren merket "OPERATION" (drift) på innendørsenheten lyser.

1. Bruk Mode-knappen og velg AUTO.

2. Trykk på + - eller - -knappen for å stille inn ønsket romtemperatur.

3. Trykk på On/Off-knappen for å starte klimaanlegget. Driftsindikatoren på visningspanelet til innen-

dørsenheten lyser. Driftsfunksjonen er AUTO. Viftehastigheten reguleres automatisk.

4. Trykk på On/Off-knappen igjen for å stoppe enheten.

KJØLING, OPPVARMING OG BARE VIFTE

1. Hvis AUTO-funksjonen ikke føles behagelig, kan du overstyre innstillingene manuelt ved å trykke på

knapp og velge COOL, DRY, HEAT (bare varmepumpeenheter) eller FAN ONLY.

2. Trykk på + eller - knappen ( og ) for å stille inn ønsket romtemperatur.

3. Trykk på Fan-knappen for å velge viftehastigheten AUTO, HIGH (høy), MED (middels) eller LOW (lav).

4. Trykk på On/Off-knappen . Driftslampen lyser og klimaanlegget begynner å gå i den innstillingen du

har valgt. Trykk på On/Off-knappen igjen for å stoppe enheten. AVFUKTING

1. Trykk på Mode-knappen og velg DRY (avfukting).

2. Trykk på + - eller - -knappen ( og ) for å stille inn ønsket temperatur.

3. Trykk på On/Off-knappen . Driftslampen lyser og klimaanlegget begynner å gå i DRY-funksjon. Trykk

på On/Off-knappen igjen for å stoppe enheten. TIMER Trykk på Timer on/off-knappen ( og ) for å stille inn tiden for når anlegget skal slås på og av. Effektiv driftstid som kan stilles inn for timerfunksjonen på fjernkontrollen er begrenset til minst 0,5 og maks. 24 timer.

1. Stille inn starttid.

1.1 Trykk på Timer on-knappen . Displayet på fjernkontrollen viser da TIMER ON, siste innstilte starttid

og signalet “H”. Du kan nå stille inn en ny starttid for anlegget.

1.2 Trykk på Timer on-knappen igjen for å stille inn ønsket starttid.

• I AUTO-funksjon kan klimaanlegget logisk velge funksjonene COOL (kjøling), FAN (vifte), HEAT (oppvarming) og DRY (avfukting) ved at det registrerer forskjellen mellom den faktiske romtemperaturen og temperaturen som er stilt inn på fjernkontrollen.

MERK! Funksjonen FAN ONLY (bare vifte) kan ikke brukes til å regulere temperaturen. I denne funksjonen gjelder bare trinn 1, 3 og 4.

MERK! På grunn av forskjellen mellom innstilt temperatur og faktisk innetemperatur, vil klimaanlegget i DRY-funksjon ofte gå automatisk uten å kjøre COOL (kjøling) og Fan (vifte)-funksjonen. man_S(C)36xx.qxd:man_S18xx 15-03-13 13:46 Page 1651.3 Etter at du har stilt inn starttiden, vil det være en forsinkelse på et halvt sekund før fjernkontrollen overfører signalet til klimaanlegget.

2. Stille inn stopptid.

2.1 Trykk på Timer off-knappen . Displayet på fjernkontrollen viser da TIMER OFF og siste innstilte stopp-

tid i timer. Du kan nå stille inn en ny stopptid for anlegget.

2.2 Trykk på Timer off-knappen igjen for å stille inn ønsket stopptid for anlegget.

(På --> Stopp --> Start) Denne funksjonen er nyttig når du vil stoppe klimaanlegget når du går og legger deg og starte det igjen når du våkner om morgenene eller kommer hjem. Eksempel: Hvis du vil stoppe klimaanlegget 2 timer etter innstillingen og starte det igjen etter 10 timer.

1. Trykk på knappen TIMER OFF.

2. Trykk på knappen TIMER OFF igjen til 2.0h vises i TIMER OFF-displayet.

3. Trykk på knappen TIMER ON.

4. Trykk på knappen TIMER ON igjen til 10.0h vises i TIMER ON-displayet.

5. Etter 1 sekund viser det digitale displayet igjen temperaturen. Indikatoren TIMER ON OFF blir stående, og

• Hvis du stiller inn samme tid for både start og stopp, vil stopptiden automatisk bli regulert 0,5 timer frem (innstilt tid viser mindre enn 10Hr) eller én time (innstilt tid viser 10Hr eller mer).

• Hvis du vil endre tid for Timer on/off, er det bare å trykke på den tilsvarende TIMER-knappen og stille inn ny tid.

• Den innstilte tiden er relative tid. Det vil si at den innstilte tiden baserer seg på forsinkelsen av gjeldende tid. ADVARSEL

• Hold fjernkontrollen på god avstand fra alle typer væsker.

• Beskytt fjernkontrollen mot høye temperaturer og utsett den ikke for stråling.

• Ikke utsett innemottakeren for direkte sollys – det kan medføre feil på klimaanlegget.

• Ikke bland nye og gamle batterier. Ikke bruk forskjellige batterityper (for eksempel alkaliske og mangandioksid) på samme tid.

2. Trykk på “My Comfort”-knappen (>2 sek.) for å deaktivere funksjonen. Funksjonen deaktiveres auto-

matisk når inneenheten ikke mottar signal i løpet av en periode på 7 minutter. Vedlikeholdsmodus for luftkondisjonering (Active Clean)

1. Trykk på knappen for turbo/active clean i mer enn 2 sekunder.

2. Enheten kjøres i kjølemodus med lav viftehastighet. Det kondenserte vannet fjerner støv fra kjølerib-

bene til fordamperen.

3. Enheten slås over i varmemodus med lav viftehastighet. Fordamperen tørker innvendig.

4. Enheten vil skifte til vifte modus for å fjerne fuktig luft fra innsiden av invendig enhet.

For å oppnå optimal ytelse, er det viktig å legge merke til følgende punkter:

• Reguler retningen på luftstrømmen slik at den ikke er rettet direkte mot personer.

• Reguler temperaturen for å oppnå høyest mulig komfortnivå. Ikke still enheten slik at temperaturen blir altfor høy eller altfor lav.

• Ikke plasser gjenstander i nærheten av luftinntaket eller luftavløpet, da dette kan redusere klimaan- leggets ytelse og medføre at klimaanlegget stopper. Pass på at luftstrømmen ikke blokkeres av hindringer. Luftstrømmen må kunne nå uhindret frem i hele rommet. Luftstrømmen må også kunne nå uhindret frem til klimaanlegget.

• Rengjør luftfilteret med jevne mellomrom – ellers kan kjøle- eller varmeeffekten bli redusert. Det anbe- fales å rengjøre filtrene annenhver uke.

• Ikke bruk enheten med det horisontale spjeldet lukket.

• Prosedyren for Active Clean modus tar 20 minutter. Det anbefales å starte Active Clean modus når enheten er kjørt i minst 30 minutter i kjølemodus.

• Det anbefales å aktivere Active Clean modus minst annenhver uke. Ved mye forurensning bør frekvensen økes.

• Reguler det vertikale spjeldet manuelt. Slik regulerer du den horisontale luftstrømmen (opp–ned) Klimaanlegget regulerer den horisontale luftstrømmen automatisk avhengig av hvilken driftsfunksjon som er valgt. Stille inn den horisontale luftstrømmen Utfør denne funksjonen mens enheten er i drift. Hold AIR DIRECTION-knappen (ret- ning på luftstrøm) på fjernkontrollen nede for å stille spjeldet i ønsket retning.

• Reguler den horisontale luftstrømmen i ønsket retning.

• Neste gang stilles den horisontale luftstrømmen automatisk slik du regulerte spjeldet ved å trykke på AIR DIRECTION-knappen. Stille inn den vertikale luftstrømmen (venstre–høyre) Reguler det vertikale spjeldet manuelt med spaken på venstre eller høyre side av armen til spjeldet (avhengig av modell). Når klimaanlegget er i drift og det verti- kale spjeldet står i en bestemt posisjon, flytter du spaken i den venstre (eller høyre, avhengig av modell) enden av luftavløpet, til ønsket stilling. Dreie luftstrømmen automatisk (opp – ned) Utfør denne funksjonen mens klimaanlegget er i drift.

• Trykk på SWING-knappen (drei) på fjernkontrollen.

• Trykk på SWING-knappen igjen for å stoppe funksjonen. Trykk på AIR DIRECTION-knappen (retning på luftstrøm) for å låse spjeldet i ønsket stilling. OBS!! Vær forsiktig så du ikke kommer borti viften bak det vertikale spjeldet!

• Når du trykker på SLEEP-knappen (økonomi) når klimaanlegget står på COOLING (kjøling), HEATING (oppvarming) eller AUTO, øker (kjøling) eller senker (oppvarming) klimaanlegget temperaturen automatisk med 1 °C per time. Den innstilte temperaturen er stabil 2 timer senere. Og vedvarer i 5 timer. Etter 5 timer stopper enheten. Viftehastigheten reguleres automatisk. AVFUKTING

• Avfuktingsfunksjonen velger automatisk avfukting på bakgrunn av forskjel- len mellom innstilt temperatur og den faktiske romtemperaturen.

• Temperaturen reguleres under avfukting ved å slå kjølefunksjonen eller vif- ten på og av gjentatte ganger. Viftehastigheten reguleres automatisk.

• I normal kjølefunksjon vil klimaanlegget også avfukte luften. OBS!

• AIR DIRECTION- og SWING-knappene deaktiveres når klimaanlegget ikke er i drift (også når TIMER ON er aktivert).

• Ikke kjør klimaanlegget i lengre perioder med luftstrømmen dirigert ned i kjøle- eller tørkefunksjon. Da kan det dannes kondens på overflaten av det horisontale spjeldet, slik at det drypper vann.

• Ikke flytt det horisontale spjeldet manuelt. Bruk AIR DIRECTION- eller SWING-knappen . Hvis du flytter dette spjeldet manuelt, kan det svikte under drift. Hvis spjeldet svikter, må du stoppe klimaanlegget umiddelbart og starte det på nytt.

• Hvis klimaanlegget startes umiddelbart etter at det er stoppet, vil det horisontale spjeldet muligens ikke bevege seg før det har gått ca. 10 sekunder.

• Åpningsvinkelen på det horisontale spjeldet må ikke stilles for liten, da kjøle- eller varmeeffekten kan bli redusert på grunn av en begrenset luftstrøm.

• Ikke bruk enheten med det horisontale spjeldet lukket.

• Når klimaanlegget er koblet til strøm (begynnelsesstrøm), kan det hende at det horisontale spjeldet avgir en lyd i 10 sekunder – dette er helt normalt.

MERK Når klimaanlegget avfukter, vil romtemperaturen sannsynligvis synke. Derfor er det vanlig at en hygrostat måler en høyere relativ fuktighet. Den absolutte fuktigheten i rommet vil imidlertid bli redusert avhengig av hvor mye fuktighet som produseres i rommet (matlaging, personer osv.). Trykk på Sleep-knappen (økonomi)Trykk på Sleep-knappen (økonomi)COOLING (KJØLING)HEATING (OPPVARMING)DEHUMIDIFYING (AVFUKTING)Still inntempe-raturen1 time 1 time1 time 1 timeStill inntempe-raturenStill inn temperaturen Tid Rom- tempe-raturKjøling Bare vifte Kjøling FBare vifte Kjøling man_S(C)36xx.qxd:man_S18xx 15-03-13 13:46 Page 169I VEDLIKEHOLD Slik rengjør du innendørsenheten og fjernkontrollen Slik rengjør du luftfilteret Et tilstoppet luftfilter reduserer enhetens kjøleevne. Rengjør filteret en gang annenhver uke.

1. Løft panelet til innendørsenheten opp til det stopper med et klikk.

2. Løft håndtaket til skjermfilter litt opp, så du kan ta det ut av filterholderen.

Trykk det deretter ned.

3. Ta skjermfilter ut av innendørsenheten.

• Rengjør skjermfilter en gang annenhver uke.

• Rengjør skjermfilter med støvsuger eller vann.

4. Det aktive kullfilteret kan ikke rengjøres. Når det er skittent, filtrerer det

Filteret kan ikke rengjøres, men må skiftes ut med et nytt filter (fås hos for- handleren). Det anbefales å skifte filteret to ganger i sesongen.

6. Når det nye aktive kullfilteret og 3M HAF-filteret er satt tilbake i filterhol-

deren, kan filterinnsatsen settes på plass i klimaanlegget igjen.

7. Kontroller at filteret er tørt og helt før du setter det på plass igjen.

8. Sett luftfilteret tilbake på plass.

9. Sett den øvre delen av luftfilteret tilbake i enheten. Pass på at den venstre

og høyre kanten er riktig på linje, og sett filteret på plass.

ADVARSEL Klimaanlegget må stoppes og strømforsyningen kobles fra før rengjøring.

• Bruk en tørr klut til å tørke av innendørsenheten og fjernkontrollen.

• Hvis innendørsenheten er meget skitten, kan du bruke en klut fuktet med kaldt vann.

• Frontpanelet til innendørsenheten kan tas av og rengjøres med vann. Tørk deretter med en tørr klut.

• Ikke bruk en kjemisk behandlet klut eller støvklut til å rengjøre enheten.

• Ikke bruk bensin, tynner, poleringspulver eller lignende løsemidler til rengjøring. Disse kan gjøre at det dannes sprekker i plastoverflaten eller gjøre den deformert.

Vedlikehold Hvis enheten skal stå lenge uten å bli brukt, må du gjøre følgende:

1. Kjør viften i ca. 6 timer for å tørke enheten innvendig.

2. Stopp klimaanlegget og koble fra strømmen. Ta batteriene ut av fjernkontrollen.

3. Utendørsenheten krever regelmessig vedlikehold og rengjøring. Dette må bare gjøres av en godkjent

tekniker. Kontroller før bruk

• Kontroller at luftavløpet eller -inntaket ikke er blokkert når klimaanlegget ikke har vært i bruk på lang tid. OBS!

• Ikke berør metalldelene til enheten når du tar ut filteret. Håndtering av skarpe metallkanter kan gi personskade.

• Ikke bruk vann til å rengjøre klimaanlegget innvendig. Vann kan ødelegge isolasjonen og forårsake elektrisk støt.

• Ved rengjøring av enheten må du først kontrollere at strømmen og bryteren er slått av. man_S(C)36xx.qxd:man_S18xx 15-03-13 13:46 Page 171J DRIFTSTIPS Følgende kan skje under normal drift.

1. Beskyttelse av klimaanlegget.

Beskyttelse av kompressoren

• Når kompressoren stopper, kan den ikke startes igjen før det er gått 3 minutter. Anti-kaldluft

• Enheten er konstruert slik at den ikke blåser kald luft i HEAT-funksjon (oppvarming), når varmeveksle- ren inne står i en av følgende stillinger og innstilt temperatur ikke er nådd. A. Når oppvarmingen akkurat har startet. B. Avising. C. Oppvarming ved lav temperatur. Avising

• Inne- eller uteviften stopper å gå under avising.

• Det kan danne seg is på utendørsenheten under oppvarmingssyklusen, når utetemperaturen er lav og fuktigheten høy og klimaanlegget dermed får redusert varmeeffekt.

• Under slike forhold stopper klimaanlegget oppvarmingen med jevne mellomrom og starter automatisk avising.

• Tiden avisingen tar kan variere mellom 4 og 10 minutter avhengig av utetemperaturen og hvor mye is som har dannet seg på utendørsenheten.

2. Det kommer hvit tåke ut av innendørsenheten.

• Det kan dannes en hvit tåke på grunn av stor temperaturforskjell mellom luftinntaket og luftavløpet i COOL-funksjon (kjøling) når den relative luftfuktigheten inne er høy.

• Det kan dannes en hvit tåke på grunn av fuktigheten som dannes, når klimaanlegget starter igjen i HEAT-funksjon (oppvarming) etter avising.

3. Lav støy fra klimaanlegget.

• Du kan høre en lav vislelyd når kompressoren går eller akkurat har sluttet å gå. Dette er lyden av kjø- lemiddelet som strømmer eller slutter å strømme.

• Du kan også høre en lav hvinende lyd når kompressoren går eller akkurat har sluttet å gå. Dette skyl- des at plastdelene i enheten utvider seg og trekker seg sammen når temperaturen endrer seg.

• Du kan høre en lyd som skyldes at spjeldet går tilbake i opprinnelig stilling når strømmen først slås på.

4. Det blåser støv ut av innedørsenheten.

• Dette er normalt når klimaanlegget ikke har vært brukt på lang tid eller første gang det brukes.

5. Innendørsenheten avgir en rar lukt.

• Dette skyldes at innendørsenheten avgir lukt fra bygningsmaterialer, møbler eller røyk.

6. Klimaanlegget skifter over til FAN-funksjon (bare vifte) fra COOL- eller HEAT-funksjon (kjøling eller

• Når innetemperaturen når temperaturen som er stilt inn på klimaanlegget, stopper kompressoren automatisk og klimaanlegget skifter til FAN-funksjon (bare vifte). Kompressoren starter igjen når

innetemperaturen stiger til innstilt verdi i COOL-funksjon (kjøling) eller synker til innstilt verdi i HEAT- funksjon (oppvarming).

7. • Det kan danne seg vanndråper på overflaten av innendørsenheten ved kjøling når den relative fuk-

tigheten er høy (mer enn 80 %). Reguler det horisontale spjeldet til maks. luftavløp og velg vifte- hastighet HIGH (høy).

• Klimaanlegget trekker inn varme fra utendørsenheten og frigjør den via innendørsenheten under oppvarming. Når utetemperaturen synker, reduseres varmen som klimaanlegget trekker inn, tilsva- rende. Samtidig øker klimaanleggets varmebelastning som følge av større forskjell mellom inne- og utetemperatur. Hvis det ikke er mulig å oppnå en behagelig temperatur ved hjelp av klimaanlegget, anbefales det å benytte en ekstra varmekilde.

9. Automatisk omstart.

• Et strømbrudd under drift gjør at enheten stopper helt. Klimaanlegget er utstyrt med en automatisk omstartsfunksjon. Når strømmen er tilbake, startes enheten automatisk igjen med alle tidligere innstillinger som er lagret i minnet.

10. Deteksjon av kuldemedium-lekkasje

• Andre gjenstander eller vann trenger inn i klimaanlegget.

• Fjernkontrollen fungerer ikke eller fungerer unormalt.

• Andre unormale situasjoner.

• Driftsindikatoren blinker 5 ganger hvert sekund, selv etter at strømmen er koblet fra og til igjen.

Klimaanlegget leveres med 4 års på kompressorer og 2 års garanti på andre komponenter, fra kjøpsdato. Følgende regler gjelder:

1. Vi avslår uttrykkelig alle andre skadeerstatninger, inkludert krav om samtidig skade.

2. Reparasjoner eller utskifting av komponenter som utføres under garantiperioden, fører ikke til at

3. Garantien gjøres ugyldig hvis det er gjort noen modifiseringer, hvis ikke-originale deler monteres eller

reparasjoner utføres av tredjepart.

6. Garantien gjelder ikke skade som oppstår som følge av forsømmelse eller handlinger som avviker fra

det som fremgår av denne bruksanvisningen.

7. Transportkostnader og risikoene som følger av transport av klimaanlegget eller klimaanleggskompo-

nenter skal alltid stå for kjøpers regning.

8. Skader som er forårsaket av å ha benyttet uegnede filtre, faller utenfor garantien.

9. Tap og/eller lekkasje av kjølemiddel på grunn av mangelfull til- eller frakobling av enheten eller til- eller

frakobling utført av ikke-kvalifisert personell, dekkes ikke av garantien som gjelder for dette produk- tet. Skade på enheter som er installert og til- eller frakoblet uten at lokale lover og/eller forskrifter og/eller uten at retningslinjene i denne håndboken er fulgt, dekkes ikke av garantien som gjelder for dette produktet. Rådfør deg med forhandleren i forbindelse med reparasjoner, hvis disse anvisningene ikke gir tilstrekkelig svar. Hvis produktet mot formodning må kobles fra, må du alltid sørge for at frakoblingen foretas av kvali- fisert og autorisert personell og i overensstemmelse med lokale lover og forskrifter.

MERK! Reparasjon av enheten må bare utføres av en godkjent tekniker. man_S(C)36xx.qxd:man_S18xx 15-03-13 13:46 Page 175M TEKNISKE DATA

• EN 14511-2011 / EN 14825 ** Brukes som en indikasjon *** Fjerner fukt ved 32 °C, 80 % RF Elektrisk avfall og batterier skal ikke kastes sammen med husholdningsavfall. Resirkuleres der hvor det finnes slike anlegg. Sjekk med lokale myndigheter eller forhandler når det gjelder muligheter for resirkulering. Miljøopplysninger: Dette utstyret inneholder klimagasser som omfattes av Kyoto-avtalen. Utstyret må repa- reres eller demonteres av fagpersonell med behørig opplæring. Dette utstyret inneholder kjølemiddelet R410A, i den mengde som er angitt i tabellen ovenfor. Ikke slipp R410A i atmosfæren: R410A er en klimagass som kan bidra til global oppvarming i størrelsesor- den (GWP) = 1975

Strømforbruk ved kjøling (kW)* 0.741.16 1.37 Strømforbruk ved oppvarming kW 0.76 0.92

Rørdiameter kjølemiddel væske - gass mm 6.35 / 9.53 6.35 / 9.53 Hurtigkobling Trykk inntak/avløp (max) bar 8 / 26 (15 / 42) 8 / 26 (15 / 42) 8 / 26 (15 / 42) Mål innendørsenhet (b x h x d) mm 750x280x198 835x280x198 835x280x198 Mål utendørsenhet (b x h x d) mm 760x590x285 760x590x285 760x590x285Nettovekt innendørsenhet kg 7 9 Nettovekt utendørsenhet kg 35 35

Bruttovekt innendørsenhet kg 9 11

Bruttovekt utendørsenhet kg 37 37

Lydtrykknivå innendørsenhet**** dB(A) 52 53

Lydtrykknivå utendørsenhet**** dB(A) 59 63

Bruttovikt utomhusenhet kg 37 37
