Kære kunde, Tillykke med købet af Zibro-airconditionanlægget. Du har købt et kvalitetsprodukt, som kan holde i mange år, hvis det bruges korrekt. Læs denne brugsanvisning, før du tager airconditionanlægget i brug, for at sikre længst mulig levetid for anlægget. På vegne af producenten yder vi 2 års garanti på alle materiale- og produktionsfejl og 4 års garanti på kompressoren. Vi håber, du får glæde af dit airconditionanlæg. Med venlig hilsen, PVG Holding b.v. Kundeserviceafdelingen man_S(C)36xx.qxd:man_S18xx 15-03-13 13:45 Page 246

I brugsanvisningen kan du finde mange gode råd om korrekt brug og vedligehol- delse af airconditionanlægget. Du kan finde mange svar på almindelige problemer i kapitlet Tip til fejlfinding. Hvis du først gennemlæser kapitel K, Tip til fejlfinding, er det muligvis ikke nødvendigt at tilkalde service. man_S(C)36xx.qxd:man_S18xx 15-03-13 13:45 Page 25A SIKKERHEDSANVISNINGER Produkt skal installeres på en sådan måde, at den overholder lokale og nationale bestemmelser, vedtægter og standarder. Dette produkt er beregnet til brug som et airconditionanlæg i private hjem og er kun egnet til brug i tørre omgivelser, under almindelige forhold i private hjem, indendørs i stuer, køkkener eller i gara- ger. Anlægget må kun sluttes til stikkontakter med jordforbindelse med en spænding på 230 V~/ 50 Hz. Kontrollér følgende ting, før anlægget tilsluttes:

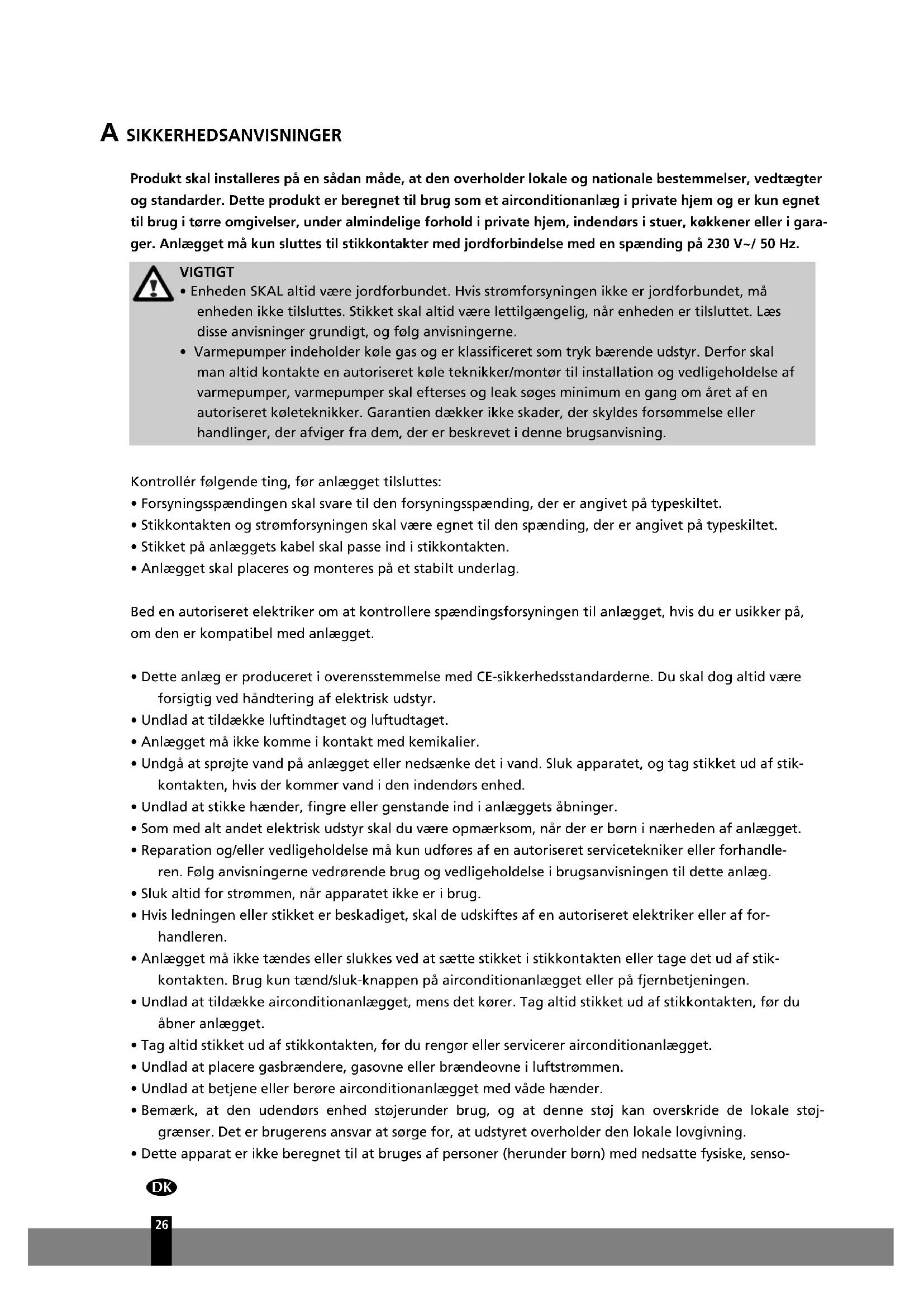

• Forsyningsspændingen skal svare til den forsyningsspænding, der er angivet på typeskiltet.

• Stikkontakten og strømforsyningen skal være egnet til den spænding, der er angivet på typeskiltet.

• Stikket på anlæggets kabel skal passe ind i stikkontakten.

• Anlægget skal placeres og monteres på et stabilt underlag. Bed en autoriseret elektriker om at kontrollere spændingsforsyningen til anlægget, hvis du er usikker på, om den er kompatibel med anlægget.

• Dette anlæg er produceret i overensstemmelse med CE-sikkerhedsstandarderne. Du skal dog altid være forsigtig ved håndtering af elektrisk udstyr.

• Undlad at tildække luftindtaget og luftudtaget.

• Anlægget må ikke komme i kontakt med kemikalier.

• Undgå at sprøjte vand på anlægget eller nedsænke det i vand. Sluk apparatet, og tag stikket ud af stik- kontakten, hvis der kommer vand i den indendørs enhed.

• Undlad at stikke hænder, fingre eller genstande ind i anlæggets åbninger.

• Som med alt andet elektrisk udstyr skal du være opmærksom, når der er børn i nærheden af anlægget.

• Reparation og/eller vedligeholdelse må kun udføres af en autoriseret servicetekniker eller forhandle- ren. Følg anvisningerne vedrørende brug og vedligeholdelse i brugsanvisningen til dette anlæg.

• Sluk altid for strømmen, når apparatet ikke er i brug.

• Hvis ledningen eller stikket er beskadiget, skal de udskiftes af en autoriseret elektriker eller af for- handleren.

• Anlægget må ikke tændes eller slukkes ved at sætte stikket i stikkontakten eller tage det ud af stik- kontakten. Brug kun tænd/sluk-knappen på airconditionanlægget eller på fjernbetjeningen.

• Undlad at tildække airconditionanlægget, mens det kører. Tag altid stikket ud af stikkontakten, før du åbner anlægget.

• Tag altid stikket ud af stikkontakten, før du rengør eller servicerer airconditionanlægget.

• Undlad at placere gasbrændere, gasovne eller brændeovne i luftstrømmen.

• Undlad at betjene eller berøre airconditionanlægget med våde hænder.

• Bemærk, at den udendørs enhed støjerunder brug, og at denne støj kan overskride de lokale støj- grænser. Det er brugerens ansvar at sørge for, at udstyret overholder den lokale lovgivning.

• Dette apparat er ikke beregnet til at bruges af personer (herunder børn) med nedsatte fysiske, senso- VIGTIGT

• Enheden SKAL altid være jordforbundet. Hvis strømforsyningen ikke er jordforbundet, må enheden ikke tilsluttes. Stikket skal altid være lettilgængelig, når enheden er tilsluttet. Læs disse anvisninger grundigt, og følg anvisningerne.

• Varmepumper indeholder køle gas og er klassificeret som tryk bærende udstyr. Derfor skal man altid kontakte en autoriseret køle teknikker/montør til installation og vedligeholdelse af varmepumper, varmepumper skal efterses og leak søges minimum en gang om året af en autoriseret køleteknikker. Garantien dækker ikke skader, der skyldes forsømmelse eller handlinger, der afviger fra dem, der er beskrevet i denne brugsanvisning.

riske eller mentale evner, eller som mangler erfaring og viden, med mindre de har fået supervision eller instruktion om brugen af apparatet af en person med ansvaret for deres sikkerhed.

• Børn bør være under opsyn, så det sikres, at de ikke leger med apparatet.

• Det frarådes at opholde sig i den direkte luftstrøm.

• Drik aldrig afløbsvandet fra airconditionanlægget.

• Anlægget kan ikke modificeres. Isolerings materialerne på rør og øvrige dele skal forblive.

B OVERSIGT OVER DELENE

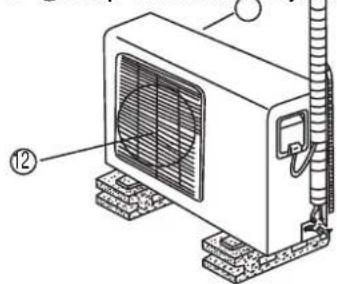

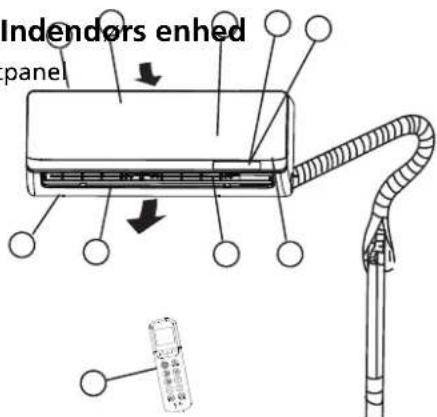

INDENDØRS Indendørs enhed ENHED Frontpanel Luftindtag Luftfilter Luftudtag Vandret luftrist Lodret luftspjæld Display Modtager til fjernbetjeningssignal Fjernbetjening (nærmere beskrivelse findes i kapitel E) UDENDØRS ENHED Knap til manuel betjening (Auto/cool) Udendørs enhed Luftindtag Luftudtag

BEMÆRK! Alle billeder i denne brugsanvisning og på emballagen er kun til reference. De kan afvige en smule fra det airconditionanlæg, du har købt. Det er den faktiske udformning, der gælder.

• Brug aldrig enheden, hvis ledningen, kabinettet eller kontrolpanelet er beskadiget.

• Hvis anvisningerne ikke følges, kan enhedens garanti bortfalde. FUNKTIONSINDIKATORER PÅ DEN INDENDØRS ENHEDS DISPLAY AUTO-indikator Denne indikator lyser, når airconditionanlægget kører i auto-tilstand. Afrimningsindikator Denne indikator lyser, når airconditionanlæggets afrimningsfunktion starter automatisk, eller når varmluftsstyringsfunktionen aktiveres ved brug af varmefunktionen. Driftsindikator Denne indikator blinker, når anlægget tændes, og lyser, når anlægget er i drift. Timerindikator Denne indikator lyser, når timeren er indstillet til at tænde eller slukke. Temperaturindikator Denne indikator viser temperaturindstillingerne, når airconditionanlægget kører. C DRIFTSTEMPERATUR Afkøling, opvarmning og affugtning er mest effektivt ved følgende indendørs- og udendørstemperaturer.

• Hvis airconditionanlægget anvendes ved andre forhold end ovenstående, kan visse sikkerhedsfunktioner blive aktiveret, hvilket får anlægget til at fungere unormalt.

• Relativ luftfugtighed i rummet på under 80 %. Hvis airconditionanlægget kører i et rum med en relativ luftfugtighed på over 80 %, kan der dannes kondens udvendigt på anlægget. Indstil det lodrette luftspjæld til den maksimale vinkel (lodret mod gulvet), og indstil ventilatoren til høj hastighed.

• For at du kan udnytte airconditionanlægget bedst muligt, skal du altid lukke døre og vinduer, når du bruger kølings- eller varmefunktionen.

Airconditionanlægget kan betjenes manuelt på selve anlægget eller med den medfølgende fjernbetjening. Betjening med fjernbetjeningen er beskrevet i kapitel E, "Brug af fjernbetjening". Når airconditionanlæg- get betjenes uden fjernbetjeningen, kan der kun anvendes auto-tilstand. Følg nedenstående anvisninger for at betjene anlægget uden fjernbetjening:

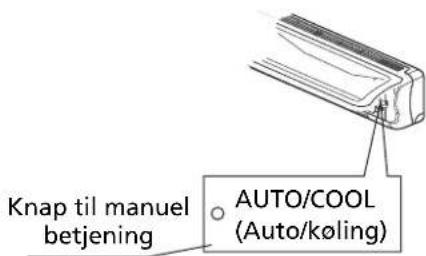

1. Åbn frontpanelet, og løft det op i en vinkel, til det klikker på plads.

• Når du trykker på knappen til manuel betjening, skiftes der mellem følgende driftstilstande i nævnte rækkefølge: auto, køling, fra.

• Tryk to gange på knappen for at skifte til tvunget afkøling efter 5 sekunder. Denne tilstand anvendes kun til testformål.

• Tryk tre gange på knappen for at slukke for airconditionanlægget.

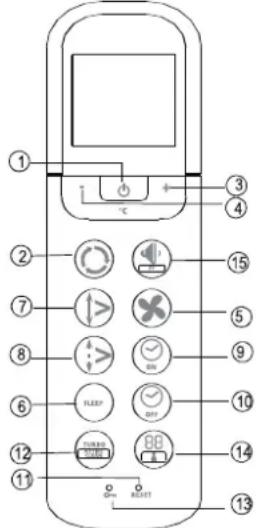

• Fjernbetjeningens funktion aktiveres igen ved at bruge fjernbetjeningen direkte. Panel AUTO/COOL (Auto/køling) Knap til manuel betjening man_S(C)36xx.qxd:man_S18xx 15-03-13 13:45 Page 29E BRUG AF FJERNBETJENING Oversigt over funktionsknapperne på fjernbetjeningen Knappen On/Off (Tænd/sluk): Tryk på denne knap for at starte anlægget. Tryk på knappen igen for at standse anlægget. Knappen Mode (Indstilling): Hver gang du trykker på knappen, skiftes der tilstand i rækkefølgen auto, køling, affugtning, varme og ventilator som vist på nedenstående figur:

AUTO KØLING AFFUGTNING VARME

VENTILATOR Knappen + : Tryk på denne knap for at øge indstillingen for indendørstemperaturen til 30 ºC. Knappen - : Tryk på denne knap for at reducere indstillingen for indendørstemperaturen til 17 ºC. Knappen Fan (Ventilator): Denne knap bruges til at vælge ventilatorhastighed. Hver gang du trykker på knappen, skiftes der ventilatorhastighed i rækkefølgen Auto, Lav, Middel, Høj og tilbage til Auto. Når du vælger auto- eller affugtningstilstand, styres ventilatorhastigheden automatisk, og du kan ikke selv indstille den. Knappen SLEEP: Tryk på denne knap for at skifte til energibesparende tilstand. Tryk på knappen igen for at annullere. Denne funktion kan kun anvendes i forbindelse med tilstandene COOL, HEAT og AUTO (henholdsvis køling, varme og automatisk) og opreth older den mest behagelige temperatur.

EMÆRK! Hvis enheden kører i driftstilstanden SLEEP, annulleres den, hvis der trykkes på den anden knap Knappen Swing (Drej): Tryk på knappen Swing (Drej) for at aktivere drejefunktionen. Tryk på knappen igen for at stoppe drejningen.

BEMÆRK! Hold fjernbetjeningen, så dens signal kan nå enhedens modtager. Hvis du har valgt timerdrift, sender fjernbetjeningen automatisk et signal til den indendørs enhed på det indstillede tidspunkt. Hvis du holder fjernbetjeningen, så signalet ikke overføres korrekt, kan der være en forsinkelse på op til 15 minutter.

• Ret altid fjernbetjeningen mod modtageren på den indendørs enhed, og sørg for, at der ikke er forhindringer mellem fjernbetjeningen og modtageren på den indendørs enhed. I modsat fald modtages fjernbetjeningens signal ikke af modtageren, og airconditionanlægget fungerer ikke korrekt.

• Afstanden mellem fjernbetjeningen og anlægget må maksimalt være 6-7 meter.

Knappen Air Direction (Luftstrøm): Tryk på denne knap for at ændre luftspjældets drejningsvinkel. Luftspjældets drejningsvinkel ændres med 6 grader for hvert tryk på knappen. Når luftspjældet drejer i en bestemt vinkel, som kan påvirke airconditionanlæggets køle- og varmeeffekt, ændres drejnings- retningen automatisk. Der vises ikke noget symbol på displayet, når du trykker på denne knap. Knappen Timer On (Timeraktivering): Tryk på denne knap for at aktivere automatisk timerstyret drift. Hvert tryk på knappen lægger 30 minutter til det automatiske timerprogram. Når displayet viser 10Hr, lægger hvert tryk på knappen 60 minutter til det automatisk timerprogram. Bliv ved med at trykke på knappen, indtil der vises "0.0 " på displayet, for at annullere det automatiske timerprogram. Knappen Timer Off (Timerslukning): Tryk på denne knap for at aktivere automatisk timerstyret sluk- ning. Hver tryk på knappen lægger 30 minutter til det automatiske timerprogram. Når displayet viser 10Hr, lægger hvert tryk på knappen 60 minutter til det automatisk timerprogram. Bliv ved med at tryk- ke på knappen, indtil der vises "0.0 " på displayet, for at annullere det automatiske timerprogram. Knappen RESET: Hvis du trykkes på knappen RESET, annulleres alle de aktuelle indstillinger, og funkti- onerne stilles tilbage til de oprindelige indstillinger. Knappen TURBO / Knappen Active Clean: Hvis du trykker på denne knap i tilstanden COOL, skifter air- conditionanlægget til kraftig afkøling. Tryk igen for at annullere funktionen TURBO. Når du trykker på denne knap (> 2 sek.), skifter enheden til tilstanden for rensning af airconditionanlæg (Active Clean). En komplet proces startes, hvor den indvendige side af fordamperen renses for at reducere væksten af bak- terier. Når denne funktion aktiveres, annulleres alle timerindstillinger. Tilstanden for rensning af aircon- ditionanlægget stoppes ved at trykke på knappen (> 2 sek) igen. Knappen LOCK: Når du trykker på knappen LOCK, låses alle de aktuelle indstillinger, og fjernbetjenin- gen kan ikke bruges til andre funktioner end LOCK. Tryk igen for at annullere tilstanden LOCK. Knappen LED DISPLAY / My Comfort: Tryk på denne knap for at rydde taldisplayet på airconditionan- lægget. Tryk på den igen for at aktivere det. Når du trykker på denne knap (> 2 sek), aktiveres kom- forttilstanden. Fjernbetjeningen måler temperaturen på det sted, hvor den er placeret, og sender denne information til indendørsenheden hvert 3. minut. Tryk på knappen igen (> 2 sek) for at afslutte komforttilstanden. Knap for lav lyd/forhindring af indendørs tilfrysning: Tryk på denne knap for at reducere det inden- dørs lydtryksniveau til 21 dB(A). Indendørsenhedens ventilatorhastighed reduceres til laveste niveau. Når der trykkes på denne knap (> 2 sekunder), går enheden i frostforebyggelsestilstand. Enheden tilsi- desætter indstillingen for indendørstemperatur og stiller temperaturen til ca. 8 °C. På den måde fore- bygges dannelse af frost indendørs, når det er koldt, med det lavest mulige energiforbrug. Når denne tilstand er valgt, viser displayet på den indendørs enhed "FP". Knappen kan kun betjenes, når opvarm- ningsfunktionen er aktiveret. Tryk på knappen igen for at deaktivere frostforebyggelsestilstand. Oversigt over indikatorerne på fjernbetjeningen og deres funktion

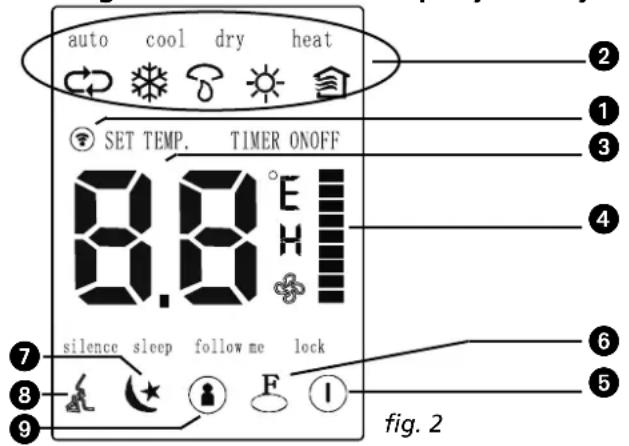

fig. 2 man_S(C)36xx.qxd:man_S18xx 15-03-13 13:45 Page 31Display Sendeindikator: Denne indikator lyser, når fjernbetjeningen sender et signal til den indendørs enhed. Indikator for driftstilstand: Når du trykker på knappen MODE, vises den aktuelle driftstilstand – AUTO , COOL , DRY , HEAT , FAN . Indikator for temperature/timerdisplay: I dette område vises den indstillede temperature (17º C ~ 30ºC). I til- standen FAN vises der ikke noget. I tilstanden TIMER vises ON- og OFF-indstillingerne for timeren. Ventilatorhastighedsindikator: Tryk på knappen FAN SPEED for at vælge den ønskede ventilator hastighedsindstilling (Automatisk – lav – mellem – høj ). Dit valg vises i LCD-vinduet med undta- gelse af automatisk ventilatorhastighed. Ventilatorhastigheden er indstillet til AUTO, når driftstilstan- den enten er AUTO eller DRY (affugtning). ON/OFF-indikator: Dette symbol vises, når du tænder for enheden vha. fjernbetjeningen, og forsvinder, når du slukker for enheden. Tryk på knappen ON/OFF for at rydde displayet. Låseindikator: LOCK-displayet vises, når du trykker på knappen LOCK. Tryk på knappen LOCK for at rydde displayet. Dvaledisplay: Vises på displayet i dvaletilstand (SLEEP). Tryk på knappen SLEEP, for at fjerne dvaledis- playet. Indikator for lav lyd: Vises, når tilstanden for lav lyd er aktiveret. Indikator for komforttilstand: Vises, når tilstanden for komfort er aktiveret. Brug af fjernbetjeningen Isætning/udskiftning af batterier Brug to alkaliske batterier (AAA/LR03). Brug aldrig genopladelige batterier.

1. Fjern batteridækslet på bagsiden af fjernbetjeningen ved at trække det i retning af pilen på dækslet.

2. Isæt nye batterier, og sørg for, at polerne, (+) og (-), vender korrekt.

3. Sæt dækslet på igen ved at skubbe det på plads.

AUTOMATISK drift Når airconditionanlægget er klar til brug (kontrollér, at det er sluttet til, og at der er strøm til apparatet), skal du tænde for strømmen, hvorefter indikatoren for drift lyser på enhedens displaypanel.

• Når batterierne fjernes, slettes alle programmerede indstillinger i fjernbetjeningen. Når der er isat nye batterier, skal fjernbetjeningen programmeres igen.

• Isæt ikke gamle, brugte batterier eller to batterier af forskellig type. Dette kan medføre, at fjernbetjeningen ikke fungerer korrekt.

• Hvis du ikke skal bruge fjernbetjeningen i flere uger i træk, skal du tage batterierne ud. I modsat fald kan batterierne lække og beskadige fjernbetjeningen.

• Den gennemsnitlige levetid for batterierne ved normal drift er cirka 6 måneder.

• Udskift batterierne, når den indendørs enhed ikke længere reagerer på fjernbetjeningen med et bip, eller sendeindikatoren ikke tændes.

• Bland aldrig nye og gamle batterier. Brug aldrig to batterier af forskellige type (f.eks. alkaliske og mangandioxid) samtidig.

BEMÆRK! For overskuelighedens skyld er alle symbolerne vist på Fig. 2, men under den faktiske drift vises kun de relevante symboler på displayet.

1. Brug knappen Mode (Indstilling) til vælge Auto.

2. Tryk på knappen + eller - for at indstille den ønskede rumtemperatur.

3. Tryk på knappen On/Off (Tænd/sluk) for at starte airconditionanlægget. Driftsindikatoren på den

indendørs enheds display tændes. Driftstilstanden er auto. Ventilatorhastigheden styres automatisk.

4. Tryk på knappen On/Off (Tænd/sluk) igen for at standse anlægget.

KØLE-, VARME- OG VENTILATORFUNKTION

1. Hvis auto-tilstand ikke giver en behagelig temperatur, kan du manuelt tilsidesætte indstillingerne ved

at vælge tilstanden køling, affugtning, varme (kun enheder med VARMEPUMPE) eller ventilator ved hjælp af knappen .

2. Tryk på knappen + eller - (knappen eller ) for at indstille den ønskede rumtemperatur.

3. Tryk på knappen Fan (Ventilator) for at vælge ventilatortilstanden Auto, Høj, Middel eller Lav.

4. Tryk på knappen On/Off (Tænd/sluk) Driftsindikatorerne tændes, og airconditionanlægget starter i

henhold til indstillingerne. Tryk på knappen On/Off (Tænd/sluk) igen for at standse anlægget. AFFUGTNINGSTILSTAND

1. Tryk på knappen Mode (Indstilling) for at vælge affugtningstilstanden.

2. Tryk på knappen + eller - ( eller ) for at indstille den ønskede temperatur.

3. Tryk på knappen On/Off (Tænd/sluk) . Driftsindikatorerne tændes, og airconditionanlægget starter i

affugtningstilstand. Tryk på knappen On/Off (Tænd/sluk) igen for at standse anlægget. TIMERDRIFT Knapperne Timer On (Timeraktivering) og Timer Off (Timerslukning) ( og ) bruges til at indstille, hvor- når timeren skal tænde og slukke for anlægget. Den effektive timerdriftstid, der kan indstilles ved hjælp af fjernbetjeningen, er mindst 30 minutter og højst 24 timer.

1. Sådan indstilles START-tidspunktet:

1.1 Tryk på knappen Timer On (Timeraktivering) . Fjernbetjeningens display viser TIMER ON (Timer til), og

den seneste timerindstilling for start af anlægget, og symbolet “H” vises på timerdisplayet. Du kan nu indstille et nyt starttidspunkt.

1.2 Tryk på knappen Timer On (Timeraktivering) igen for at bekræfte det ønskede starttidspunkt.

1.3 Når du trykket på knappen Timer On (Timeraktivering), er der en forsinkelse på et halvt sekund, før

fjernbetjeningen sender signalet til airconditionanlægget.

BEMÆRK! På grund af forskellen mellem den temperatur, der er indstillet på enheden, og den faktiske rumtemperatur vil airconditionanlægget i affugtningstilstand oftest køre uden køle- og vantilatorfunktion.

• I auto-tilstand vælger airconditionanlægget selv tilstanden køling, ventilator, varme eller affugtning på baggrund af forskellen mellem den faktiske temperatur i rummet og den temperatur, der er indstillet på fjernbetjeningen.

• Hvis auto-tilstand ikke giver en behagelig temperatur, kan du vælge den ønskede tilstand manuelt.

BEMÆRK! Ventilatortilstand kan ikke bruges til at styre temperaturen. I denne tilstand kan du kun vælge trinene 1, 3 og 4. man_S(C)36xx.qxd:man_S18xx 15-03-13 13:45 Page 332. Sådan indstilles STOP-tidspunktet:

2.1 Tryk på knappen Timer Off (Timerslukning) . Fjernbetjeningens display viser TIMER OFF (Timer fra),

og den seneste timerindstilling for slukning af anlægget vises på timerdisplayet. Du kan nu indstille et nyt stoptidspunkt.

2.2 Tryk på knappen Timer Off (Timerslukning) igen for at bekræfte det ønskede stoptidspunkt.

2.3 Når du har trykket på knappen Timer Off (Timerslukning), er der en forsinkelse på et halvt sekund, før

fjernbetjeningen sender signalet til airconditionanlægget. Eksempel på timerindstilling Airconditionanlægget skal starte om 6 timer.

1. Tryk på knappen TIMER ON, hvorefter den seneste timerindstilling og symbolet

3. Vent et sekund, hvorefter det digitale display viser temperaturen igen.

Indikatorlampen "TIMER ON" lyser, og funktionen er aktiveret. Kombineret timer (indstilling af både ON- og OFF-timere samtidig)

TIMER OFF --> TIMER ON

(ON --> Stop --> Start anlægget) Denne funktion er praktisk, når du vil stoppe airconditionanlægget, når du er gået i seng, og starte det igen om morgenen, nå du vågner, eller kommer hjem igen. Eksempel: Airconditionanlægget stoppes 2 timer og starter igen 10 timer efter den indstillede start.

lyser, og funktionen er aktiveret.

• Hvis du indstiller samme tidspunkt som start- og stoptidspunkt, øges stoptidspunktet automatisk med 30 min (hvis den indstillede tid er under end 10 timer) eller med 1 time (hvis den indstillede tid er over 10 timer).

• Du kan ændre tidspunktet for timeraktivering eller -slukning ved at trykke på den tilsvarende timerknap og indstille et nyt tidspunkt.

• Den indstillede timertid er relativ. Det vil sige, at den måles i forhold til det aktuelle tidspunkt. ADVARSEL!

• Fjernbetjeningen må ikke komme i kontakt med væske.

• Fjernbetjeningen må ikke udsættes for høje temperaturer og stråling.

• Modtageren på den indendørs enhed må ikke udsættes for direkte sollys, da det kan medføre funktionsfejl.

• Bland aldrig nye og gamle batterier. Brug aldrig to batterier af forskellige type (f.eks. alkaliske og mangandioxid) samtidig.

Fjernbetjening styrer termostat. Hvert 3. minut måler fjernbetjeningen temperaturen i rummet på det sted, hvor den er placeret, og sender signalet videre til indendørsenheden. Den målte rumtemperatur vises på fjernbetjeningen.

2. Tryk på komfortknappen (> 2 sek) for at deaktivere funktionen. Denne funktion deaktiveres auto-

matisk, når indendørsenheden ikke modtager et signal i løbet af et interval på 7 minutter. Tilstand for rensning af airconditionanlæg (Active Clean)

1. Tryk på knappen for turbo/rensning af airconditionanlæg i mere end 2 sekunder.

2. Enheden kører i køletilstand med lav ventilatorhastighed. Kondensvandet fjerner støv fra fordampe-

3. Enheden skifter til varmetilstand med lav ventilatorhastighed. Den indvendige side af fordamperen tørres.

4. Enheden skifter til ventilatortilstand for fjerner fugtig luft fra indvendige side af indendørsenheden.

5. Tryk på knappen (> 2 sek) for at stoppe funktionen for rensning af airconditionanlægget.

• Justér luftstrømmens retning korrekt, så den ikke er rettet direkte mod personer.

• Justér temperaturen, så det optimale komfortniveau opnås. Anlægget må ikke indstilles til for høje temperaturer.

• Luk døre og vinduer, da den ønskede effekt i modsat fald kan blive reduceret.

• Brug knappen TIMER ON (Timeraktivering) på fjernbetjeningen til at vælge det tidspunkt, du vil have airconditionanlægget til at starte.

• Undlad at placere genstande i nærheden af luftindtaget eller luftudtaget, da det kan forringe aircon- ditionanlæggets effekt og medføre driftsstop. Sørg for, at der ikke er forhindringer, som blokerer luft- strømmen. Luftstrømmen skal kunne nå uhindret rundt i hele rummet. Luftstrømmen skal også kunne nå airconditionanlægget uhindret.

• Rengør luftfiltret jævnligt, da køle- eller varmeeffekten ellers kan blive forringet. Det anbefales at ren- gøre filtrene hver anden uge.

• Anlægget må ikke anvendes med det vandrette luftspjæld i lukket tilstand.

BEMÆRK! Det er vigtigt, at fjernbetjeningen rettes mod fjernbetjeningens signalmodtager (8), når komfortdriften er aktiveret.

• Rensningen af airconditionanlægget tager 20 minutter. Det anbefales at starte rensning af airconditionanlægget, når enheden har kørt i mindst 30 minutter i køletilstand.

• Det anbefales at aktivere funktionen for rensning af airconditionanlægget mindst hver anden uge. I tilfælde af meget snavs bør rensningen aktiveres oftere.

• Fordamperen må udelukkende rengøres af en uddannet tekniker og skal rengøres mindst en gang om året afhængigt af, hvor snavset den er. man_S(C)36xx.qxd:man_S18xx 15-03-13 13:45 Page 35G JUSTERING AF LUFTSTRØMMENS RETNING

• Luftstrømmens retning skal justeres korrekt, da der ellers kan opstå ubehag eller uens lufttemperatur i rummet.

• Justér det vandrette luftspjæld ved hjælp af knappen på fjernbetjeningen.

• Justér det lodrette luftspjæld manuelt. Justering af den vandrette luftstrøms retning (op-ned) Airconditionanlægget justerer automatisk den vandrette luftstrøms retning efter driftsfunktionen. Sådan indstilles den vandrette luftstrøms retning Denne procedure skal udføres, mens enheden kører. Tryk på knappen Air Direction (Luftstrøm) på fjernbetjeningen, indtil luftspjældet har den ønskede retning.

• Justér den vandrette luftstrøms retning til den ønskede retning.

• I nedenstående procedure justeres den vandrette luftstrøms retning automa- tisk til den retning, du indstillede luftspjældet til ved hjælp af knappen Air Direction (Luftstrøm). Sådan indstilles den lodrette luftstrøms retning (venstre - højre) Justér det lodrette luftspjæld manuelt ved hjælp af håndtaget til venstre eller højre for det armen på det lodrette luftspjæld (afhængig af model). Mens aircon- ditionanlægget kører, og det lodrette luftspjæld står i en bestemt position, skal du flytte håndtaget til venstre (eller højre, afhængig af model) for luftudtaget til den ønskede position. Sådan drejes luftstrømmens retning automatisk (op-ned) Denne procedure skal udføres, mens anlægget kører.

• Tryk på knappen Swing (Drej) på fjernbetjeningen.

• Funktionen afbrydes ved at trykke på knappen Swing (Drej) igen. Tryk på knappen Air Direction (Luftstrøm) for at låse luftspjældet i den ønskede position.

BEMÆRK! Alle billeder i denne brugsanvisning og på emballagen er kun til reference. De kan afvige en smule fra det airconditionanlæg, du har købt. Det er den faktiske udformning, der gælder. FORSIGTIG! Pas på ikke at komme til at berøre ventilatoren bag de lodrette luftspjæld!

• Når du har indstillet airconditionanlægget til auto-tilstand (knappen 2 på fjernbet- jeningen), vælger det automatisk KØLING, OPVARMNING eller drift med VENTILA- TOR, afhængigt af hvilken temperatur du har indstillet samt rumtemperaturen.

• Airconditionanlægget styrer automatisk rumtemperaturen, så den holdes omkring det temperaturpunkt, du har indstillet.

• Hvis AUTO-tilstand ikke giver en behagelig temperatur, kan du vælge de øns- kede indstillinger manuelt. DVALE/ØKONOMIDRIFT

• Når du trykker på knappen SLEEP (Dvale) under KØLING, OPVARMNING eller AUTOMATISK drift, øger (køling) eller reducerer (varme) airconditionanlægget automatisk temperaturen med 1 ºC pr. time. Den indstillede temperatur er fast efter 2 timer. Efter 5 timer stopper anlægget. Ventilator-hastigheden styres automatisk. AFFUGTNINGSDRIFT

• I affugtningstilstand vælger airconditionanlægget automatisk affugtnings- funktion på baggrund af forskellen mellem den indstillede temperatur og den faktiske temperatur i rummet.

• Temperaturen reguleres under affugtningen ved gentagen aktivering og deaktive- ring af kølefunktionen eller ventilatoren. Ventilatorhastigheden styres automatisk.

• Under normal drift affugter airconditionanlægget også luften. FORSIGTIG

• Knappen Air Direction (Luftstrøm) og knappen Swing (Drej) er deaktiveret, når airconditionanlægget ikke er i drift (herunder også når der er indstillet et timer- starttidspunkt).

• Airconditionanlægget må ikke køre i lange perioder med nedadgående luftstrøm i køle- eller affugtningstilstand. I modsat fald kan der dannes kondens på overfladen af det vandrette luftspjæld, hvilket kan forårsage dryppen.

• Det vandrette luftspjæld må ikke justeres manuelt. Brug altid knappen Air Direction (Luftstrøm) eller knappen Swing (Drej) . Hvis luftspjældet justeres manuelt, kan det medføre funktionsfejl under driften. Hvis der opstår fejl ved luftspjældet, skal airconditionanlægget straks stoppes og genstartes.

• Når airconditionanlægget startes, umiddelbart efter det har været stoppet, kan det ske, at det vandrette luftspjæld først bevæger sig efter ca. 10 sekunder.

• Åbningsvinklen på det vandrette luftspjæld må ikke være for lille, da køle- eller varmeeffekten i modsat fald nedsættes på grund af det begrænsede luftstrømningsområde.

• Anlægget må ikke anvendes med det vandrette luftspjæld i lukket tilstand.

• Når airconditionanlægget tilsluttes (første gang), kan der forekomme støj fra det vandrette luftspjæld i 10 sekunder. Dette er helt normalt.

1. Løft panelet på den indendørs enhed op til en vinkel, hvor det stopper med et

2. Tag fat i luftfilterets håndtag, og løft det en smule opad for at tage det ud af

filterholderen. Træk det derefter nedad.

3. Tag skærmfilteret af den indendørs enhed.

• Rengør skærmfilteret hver anden uge.

• Rengør skærmfilteret med en støvsuger eller med vand.

4. Det aktive kulfilter kan ikke rengøres. Dette filter kan ikke bortfiltrere ubeha-

BEMÆRK! Når airconditionanlægget affugter luften, vil temperaturen i rummet sandsynligvis falde. Det er derfor normalt, at en hygrostat måler en højere relativ luftfugtighed. Den absolutte luftfugtighed i rummet reduceres dog, afhængigt af hvor meget fugt der produceres i rummet (madlavning, mennesker mv.)

ADVARSEL! Det er nødvendigt at stoppe airconditionanlægget og taget stikket ud af stikkontakten før rengøring.

• Tør den indendørs enhed og fjernbetjeningen af med en tør klud.

• Hvis den indendørs enhed er meget snavset, kan du bruge en klud, der er vredet hårdt op i koldt vand.

• Den indendørs enheds frontpanel kan tages af og rengøres med vand. Tør efter med en tør klud.

• Brug ikke klude, der er forbehandlet med kemikalier, eller en støveklud til at rengøre enheden.

HAF-filter viser klare tegn på at være beskidt på og i filte- ret, når det er beskidt. Når filteret er blevet beskidt, kan det ikke rengøres og skal udskiftes med et nyt (fås hos forhandleren). Det anbefales at skifte dette filter to gange om året. Nyt filter Det anbefales at udskifte filteret

HAF-filteret i filterholderen på skærmfilte- ret er blevet udskiftet, kan skærmfilteret udskiftes i airconditionanlægget.

7. Kontrollér, at filteret er helt tørt og intakt, før du sætter det tilbage i enheden.

8. Sæt luftopfriskningsfilteret på plads igen.

9. Sæt den øverste del af luftfilteret tilbage i enheden. Sørg for, at venstre og

højre kant flugter, og sæt filtret på plads. Vedligeholdelse Hvis enheden skal køre i tomgang i lang tid, skal du gøre som følger:

1. Lad ventilatoren køre i cirka 6 timer, for at anlægget kan tørre indvendigt.

2. Stop airconditionanlægget, og tag stikket ud af stikkontakten. Tag batterierne ud af fjernbetjeningen.

3. Den udendørs enhed kræver jævnlig vedligeholdelse og rengøring. Dette må kun gøres af en autorise-

ret airconditiontekniker. Kontrol før drift

• Kontrollér, at ledningerne ikke er defekte eller frakoblede.

• Kontrollér, at luftfilteret er monteret.

• Kontrollér, at luftindtaget eller luftudtaget ikke er blokeret, hvis airconditionanlægget ikke har været brugt i længere tid. FORSIGTIG

• Undgå at berøre enhedens metaldele, når filteret tages ud. Der er risiko for personskade ved håndtering af de skarpe metalkanter.

• Brug ikke vand til indvendig rengøring af airconditionanlægget. Hvis anlægget udsættes for vand, er der risiko for, at isoleringen ødelægges, hvilket kan medføre elektrisk stød.

• Når anlægget rengøres, skal du først kontrollere, at strømmen og relæet er slået fra. A + B A + B A + B = Aktivt kulfilter og 3M™HAF filter man_S(C)36xx.qxd:man_S18xx 15-03-13 13:45 Page 39J TIP TIL DRIFT Nedenstående hændelser kan forekomme under almindelig drift.

1. Beskyttelse af airconditionanlægget.

Kompressorbeskyttelse

• Kompressoren kan ikke genstartes i de første 3 minutter, efter at den er stoppet. Modvirkning af kold luft

• Anlægget er konstrueret til ikke at blæse kold luft i varmetilstand, når den indendørs varmeveksler er i én af nedenstående tre tilstande, og den indstillede temperatur ikke er nået. A) Når opvarmning netop er startet. B) Under afrimning. C) Ved opvarmning med lav temperatur. Afrimning

• Den indendørs eller udendørs ventilator kører ikke under afrimning.

• Der kan dannes rim på den udendørs enhed under en varmecyklus, når udetemperaturen er lav, og fug- tigheden er høj, hvilket nedsætter airconditionanlæggets varmeeffekt.

• I denne tilstand holder airconditionanlægget med mellemrum op med at varme og påbegynder auto- matisk afrimning.

• Afrimningstiden varierer mellem 4 og 10 minutter, alt efter hvad udetemperaturen er, og hvor meget rim der er dannet på den udendørs enhed.

2. Der kommer hvid damp ud af den indendørs enhed.

• Der kan dannes hvid damp, hvis der er stor temperaturforskel mellem luftindtag og luftudtag i køle- tilstand i et indendørs miljø med høj relativ luftfugtighed.

• Der kan dannes hvid damp på grund af den fugt, der opstår i forbindelse med afrimningsprocessen, hvis airconditionanlægget genstarter i varmetilstand efter afrimning.

3. Lav støj i airconditionanlægget.

• Du kan muligvis høre en lav hvislende lyd, når kompressoren kører eller netop er stoppet. Det er lyden af kølemidlet, som cirkulerer eller stopper med at cirkulere.

• Du kan også høre en lav pibende lyd, når kompressoren kører eller netop er stoppet. Det skyldes var- meudvidelse og kuldesammentrækning af plastdelene i anlægget, når temperaturen ændres.

• Du kan muligvis høre en lyd, når luftspjældet vender tilbage til udgangspositionen, når strømmen slås til.

4. Der blæses støv ud fra den indendørs enhed.

• Dette er normalt, når airconditionanlægget ikke har været brugt i længere tid, eller første gang, det bruges.

5. Der kommer en mærkelig lugt fra den indendørs enhed.

• Dette skyldes, at den indendørs enhed afgiver lugte fra byggematerialer, møbler eller røg.

6. Airconditionanlægget går i ventilatortilstand fra køle- eller varmetilstand.

• Når indetemperaturen når den temperatur, som er indstillet på airconditionanlægget, stopper kom-

pressoren automatisk, og airconditionanlægget går i ventilatorfunktion. Kompressoren starter igen, når indetemperaturen stiger til den indstillede temperatur i køletilstand eller falder til den indstillede temperatur i varmetilstand.

7. Der kan dannes vanddråber på overfladen af den indendørs enhed, når køling udføres i et rum med en

høj relativ luftfugtighed (over 80 %). Justér det vandrette luftspjæld til den maksimale position for luf- tudblæsning, og vælg ventilatorhastigheden Høj.

• Varmepumpen udnytter varmen, der er i udeluften, ved at blæse udeluften gennem udedelen. Da køle- midlet er meget koldt vil den gennem strømmende luft opvarme rørene i udedelen og kølemidlet opta- ger varmen og sender den videre i rørende der forbinder udedel og indedel, og varmen blæses ud fra indedelen. Når temperaturen ude falder, vil virkningsgraden falde tilsvarende. Dette vil samtidig bety- de, at den afgivne varmeeffekt i forhold til forbrugt strøm bliver reduceret. Hvis det ikke er muligt at opnå en tilstrækkelig varmeeffekt fra varmepumpen, anbefales det at supplere varmen med en alter- nativ opvarmning.

9. Automatisk genstartsfunktion

• I tilfælde af strømsvigt under drift standser anlægget helt. Airconditionanlægget er udstyret med en automatisk genstartfunktion, som bevirker, at anlægget star- ter automatisk, når strømmen genetableres, med alle de tidligere indstillinger bevaret i hukommelsen.

10. Sporing af kølemiddellækage

• Klimaanlægget er udstyret med et system til sporing af kølemiddellækage. Når den udendørs enhed registrerer en mangel på kølemiddel, stopper klimaanlægget, og den inden- dørs enhed viser alarmen EC i displayet. Genstart ikke klimaanlægget, når denne alarm opstår, men kontakt leverandøren.

K TIP TIL FEJLFINDING

Funktionsfejl og løsninger

PROBLEM Stop straks airconditionanlægget, hvis der opstår én af følgende fejl. Tag stikket ud af stikkontakten, og kontakt forhandleren.

• Det sker ofte, at sikringen springer eller relæet udløses.

• Der er trængt fremmedlegemer eller vand ind i airconditionanlægget.

• Driftsindikatoren blinker 5 gange i sekundet, også efter at strømmen har været slået fra og er slået til igen. man_S(C)36xx.qxd:man_S18xx 15-03-13 13:45 Page 41Hvis problemet ikke er løst, skal du kontakte forhandleren. Afgiv oplysninger om funktionsfejlen samt anlæggets model.

BEMÆRK! Anlægget må kun repareres af en autoriseret airconditiontekniker. Problem Årsag Løsning Enheden starter ikke. Strømafbrydelse Vent, til strømmen vender tilbage. Stikket kan være blevet trukket ud af stik- kontakten. Kontrollér, at stikket sidder korrekt i kon- takten. Der er sprunget en sikring. Udskift sikringen/nulstil relæet/nulstil afbryderkontakten. Batteriet i fjernbetjeningen er opbrugt. Udskift batteriet. Afstanden mellem fjernbetjeningen og modtageren på den indendørs enhed er større end 6-7 meter, eller der er ikke fri passage for signalet mellem fjernbetjenin- gen og modtageren. Gør afstanden mindre. Fjern eventuelle forhindringer. Ret fjernbetjeningen mod modtageren på den indendørs enhed. Den tid, som er indstillet med timeren, er forkert. Vent, eller annuller timerindstillingen. Enheden køler eller varmer ikke rummet særlig godt, selvom der kommer luft ud af airconditionanlægget. Temperaturen er indstillet forkert. Indstil temperaturen korrekt. Du kan finde en detaljeret beskrivelse i kapitel E, "Brug af fjernbetjeningen". Luftfiltret er blokeret. Rengør luftfilteret. Døre eller vinduer i rummet er åbne. Luk døre og vinduer. Luftindtaget eller luftudtaget på den indendørs eller den udendørs enhed er blokeret. Fjern først eventuelle blokeringer, og genstart derefter enheden. Kompressorens 3-minutters beskyttelses- forsinkelse er aktiveret. Vent. Afrimning af den udendørs enhed er i gang. Ventilatorhastigheden kan ikke ændres Airconditionanlægget er i auto-tilstand. Ventilatorhastigheden kan kun ændres i varme-, køle- og ventilatortilstand. Airconditionanlægget er i affugtningstil- stand. Temperaturindikatore n vises ikke. Airconditionanlægget er i ventilatortil- stand. Temperaturen kan ikke indstilles i ventila- tortilstand.

L GARANTIBETINGELSER Airconditionanlægget leveres med 4 års garanti på kompressoren og 2 års garanti på øvrige komponenter, med virkning fra købsdatoen. Der gælder følgende betingelser:

1. Vi afviser udtrykkeligt alle øvrige erstatningskrav, herunder krav om erstatning for indirekte skader.

2. Reparation eller udskiftning af komponenter inden for garantiperioden medfører ikke en forlængelse

af garantiperoioden.

3. Garantien bortfalder, hvis der er fortaget ændringer af anlægget, hvis der monteret ikke-originale

dele, eller hvis der er udført reparation af tredjemand.

4. Komponenter, der er udsat for normal slitage, f.eks. filteret, er ikke dækket af garantien.

5. Garantien er kun gyldig, hvis du kan fremvise den originale, daterede købsfaktura, og hvis der ikke er

foretaget ændringer af anlægget.

6. Garantien dækker ikke skader, der skyldes forsømmelse eller handlinger, der afviger fra dem, der er

beskrevet i denne brugsanvisning.

7. Omkostninger og risiko ved transport af airconditionanlægget eller dets dele bæres altid af køberen.

8. Skader, der er opstået som følge af, at der ikke har været anvendt et egnet Zibro-filter, er ikke dækket

9. Tab og/eller lækage af kølemiddel som følge af inkompetent montering eller demontering af enhe-

derne og eller montering eller demontering udført af ikke teknisk kyndige personer er ikke dækket af garantien. Skader på enheder, som monteres, tilsluttes og/eller afmonteres på en måde, som ikke er i overensstemmelse med gældende lokale love og/eller regler, og/eller som ikke er i overensstemmelse med retningslinjerne i denne brugsanvisning, er ikke dækket af garantien. Kontakt forhandleren, hvis der ikke kan findes en løsning ved hjælp af denne vejledning. Hvis det mod for- ventning skulle blive nødvendigt at demontere enheden, skal du sikre, at demontering altid foretages af teknisk kyndige og autoriserete personer og i overensstemmelse med lokale love og regler. man_S(C)36xx.qxd:man_S18xx 15-03-13 13:45 Page 43M TEKNISKE DATA

• EN 14511-2011 / EN 14825 ** Vejledende *** Affugtning ved 32 °C, 80 % relativ luftfugtighed Kasserede elektriske produkter og batterier må ikke bortskaffes sammen med husholdningsaffald. Elektronikaffald skal afleveres på en genbrugsstation. Spørg de lokale myndigheder eller forhand- leren til råds om genbrug af produktet. Miljøoplysninger: Dette produkt indeholder flourholdige drivhusgasser, som hører under Kyoto-aftalen. Produktet må kun serviceres eller demonteres af særligt uddannet personale. Dette udstyr indeholder et kølemiddel af typen R410A i den mængde, der er angivet i tabellen ovenfor. R410A må ikke slippes ud i fri luft: R410A er en flourholdig drivhusgas med et globalt opvarmningspotenti- ale (GWP – Global Warming Potential) på 1975. Internet: Du kan finde den sidste version af bruger, installation eller service manualen på www.zibro.com

Model S 3628 S 3637SC 3637Type af airconditionanlæg Vægmonteret airconditionanlæg Vægmonteret airconditionanlæg Vægmonteret airconditionanlæg Kølekapacitet * W 2800 (830 - 3750) 3700 (1500 - 4400) 3600 (880 - 4270)Energiklasse* A++ A++ SEER* 7.0 6.3

Strømforbrug ved køling kW 0.741.16 1.37 Strømforbrug ved opvarmning kW 0.76 0.92

Årligt energiforbrug ved køling / opvarmning kWh 145 / 1105 206 /1363 207 /1363 Strømforsyning V/Hz/Ph 230~ / 50 / 1 230~ / 50 / 1 230~ / 50 / 1 Strømstyrke (nom.) ved køling/opvarmning A 3.2 / 3.3 5.0 / 4.0

6.0 / 4.0Maks. strømstyrke A 9.5 9.5

Luftgennemstrømning ** m3/t 650/570/420 750/580/440 750/580/440 Ved rum på op til ** m3 45 - 90 75 - 115

Kølemiddelrørets diameter, væske – gas mm 6.35 / 9.53 6.35 / 9.53 Lynkobling Pneumatisk indsugning/tømning norm. (maks) bar 8 / 26 (15 / 42) 8 / 26 (15 / 42) 8 / 26 (15 / 42) Mål, indendørs enhed (b x h x d) mm 750x280x198 835x280x198 835x280x198 Mål, udendørs enhed (b x h x d) mm 760x590x285 760x590x285 760x590x285Nettovægt, indendørs enhed kg 7 9 Nettovægt, udendørs enhed kg 35 35 Bruttovægt, indendørs enhed kg 9 11 Bruttovægt, udendørs enhed kg 37 37

Lydtryk, indendørs enhed**** dB(A) 52 53

Lydtryk, udendørs enhed**** dB(A) 59 63 IP-klasse, indendørs enhed IP IP20 IP20 IP20 IP-klasse, udendørs enhed IP IP24 IP24 IP24 Sikringsklasse T3.15A / 250V T3.15A / 250VT3.15A / 250V man_S(C)36xx.qxd:man_S18xx 15-03-13 13:45 Page 446

• Følges ikke instruksene, kan apparatets garanti bli ugyldig.

• Hvis AUTO-funksjonen ikke føles behagelig, kan du velge ønsket funksjon manuelt.

2.3 Etter at du har stilt inn stopptiden, vil det være en forsinkelse på et halvt sekund før fjernkontrollen

• Hold fjernkontrollen på god avstand fra alle typer væsker.

• Hvis innendørsenheten er meget skitten, kan du bruke en klut fuktet med kaldt vann.

• Kontroller at ledningen ikke er ødelagt eller frakoblet.

• Fjernkontrollen fungerer ikke eller fungerer unormalt.

For alle yderligere oplysninger eller ved eventuelle problemer med apparatet henvises til www.zibro.com eller det lokale Kundecenter (telefon- numre findes i www.zibro.com).
