Ominaisuudet	Tiedot
Laitetyyppi	Kannettava ilmastointilaite
Jäähdytysteho	3,5 kW
Energialuokka	A
Äänitaso	65 dB
Mitat (L x S x K)	45 x 35 x 75 cm
Paino	30 kg
Lisätoiminnot	Kosteudenpoisto, ilmanvaihto, ohjelmoitava
Käyttö	Ideaalinen huoneisiin, joiden koko on enintään 100 m²
Huolto	Pesettävät suodattimet, säännöllinen puhdistus suositeltavaa
Turvallisuus	Ylikuumenemissuoja, automaattinen sammutus
Mukana olevat lisävarusteet	Poistoletku, kaukosäädin
Takuu	2 vuotta

Usein kysytyt kysymykset - SC 3637 QLIMA

Miten voin säätää lämpötilaa QLIMA SC 3637 -laitteessani?

Käytä ohjauspaneelia tai kaukosäädintä valitaksesi halutun lämpötilan. Paina lämpötilapainiketta ja käytä nuolia lämpötilan nostamiseen tai laskemiseen.

Mikä on QLIMA SC 3637:n melutaso?

Laitteen melutaso on noin 65 dB jäähdytystilassa, mikä vastaa jääkaapin ääntä.

Miten puhdistan QLIMA SC 3637 -ilmastointilaitteen suodattimen?

Poista suodatin laitteen etuosasta. Pese se lämpimällä saippuavedellä, huuhtele huolellisesti ja anna kuivua täysin ennen takaisin asettamista.

Mikä on QLIMA SC 3637:n jäähdytysteho?

QLIMA SC 3637:n jäähdytysteho on 3,5 kW, joten se sopii enintään 100 m³ tiloihin.

QLIMA SC 3637 ei jäähdytä, mitä teen?

Tarkista, että suodatin on puhdas ja ikkunat ovat kiinni. Varmista, että laite on jäähdytystilassa ja lämpötila on asetettu huoneilman lämpötilaa alemmaksi.

Voiko QLIMA SC 3637:ää käyttää lämmitykseen?

Kyllä, QLIMA SC 3637:ssä on lämmitystoiminto, jonka avulla sitä voi käyttää kylmempinä kuukausina.

Mikä on QLIMA SC 3637:n energiankulutus?

QLIMA SC 3637 kuuluu energialuokkaan A, mikä tarkoittaa, että se on energiatehokas ja kuluttaa vähemmän sähköä verrattuna vähemmän tehokkaisiin malleihin.

Laitteesta kuuluu outoa ääntä, mitä teen?

Se voi johtua tuulettimen tukkeutumisesta tai löysästä osasta. Tarkista laitteen sisäosa ja varmista, ettei siellä ole esteitä.

Miten asennan QLIMA SC 3637:n?

Noudata mukana toimitettua käyttöohjetta. Varmista, että laite sijoitetaan paikkaan, jossa ilma pääsee kiertämään vapaasti, pois esteiden läheltä.

Mistä löydän varaosia QLIMA SC 3637:ääni?

Varaosia voi tilata paikalliselta QLIMA-jälleenmyyjältä tai QLIMAn viralliselta verkkosivustolta.

Tarvitseeko QLIMA SC 3637 säännöllistä huoltoa?

Kyllä, suodatin on suositeltavaa puhdistaa kuukausittain ja tarkistaa laitteen yleiskunto optimaalisen toiminnan varmistamiseksi.

KÄYTTÖOHJE SC 3637 QLIMA

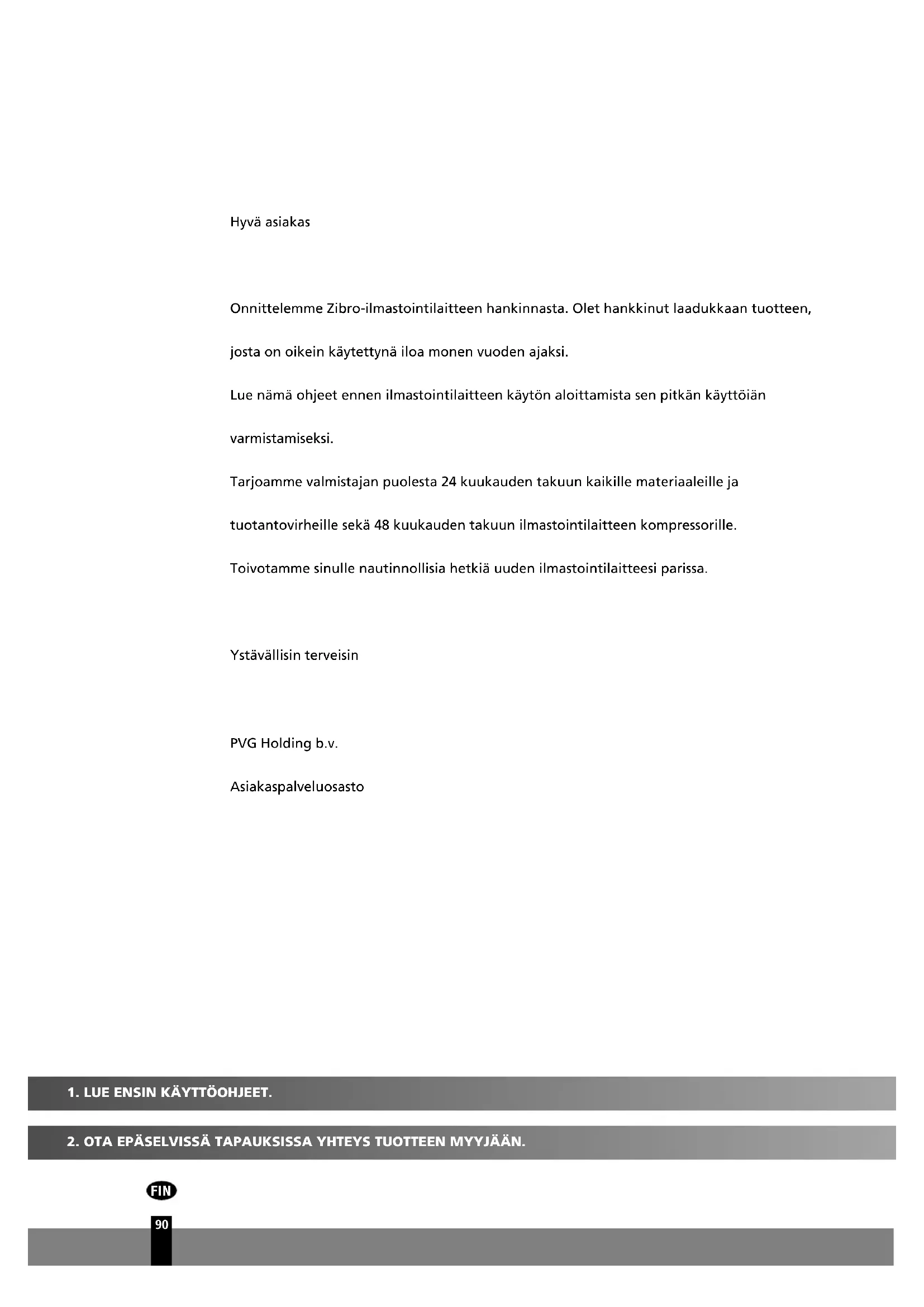

Onnittelemme Zibro-ilmastointilaitteen hankinnasta. Olet hankkinut laadukkaan tuotteen, josta on oikein käytettynä iloa monen vuoden ajaksi.

Lue nämä ohjeet ennen ilmastointilaitteen käytön aloittamista sen pitkän käyttöiän varmistamiseksi.

Tarjoamme valmistajan puolesta 24 kuukauden takuun kaikille materiaaleille ja tuotantovirheille sekä 48 kuukauden takuun ilmastointilaitteen kompressorille.

Toivotamme sinulle nautinnollisia hetkiä uuden ilmastointilaitteesi parissa.

Ystävällisin terveisin

PVG Holding b.v.

Asiakaspalveluosasto

1. LUE ENSIN KÄYTTÖOHJEET.

2. OTA EPÄSELVISSÄ TAPAUKSISSA YHTEYS TUOTTEEN MYYJÄÄN.

FIN

SISÄLTÖ

A. TURVAOHJEET
B. OSIEN NIMET
C. KÄYTTÖLÄMPÖTILA
D. MANUAALINEN KÄYTTÖ
E. KÄYTTÖ KAUKOSÄÄTIMELLÄ
F. OPTIMAALINEN KÄYTTÖ
G. ILMANVIRTAUKSEN SUUNNAN SÄÄTÄMINEN
H. ILMASTOINTILAITTEEN TOIMINTA

I. KUNNOSSAPITO

J. KÄYTTÖVIHJEITÄ

Tämä ohjekirja sisältää paljon hyödyllisiä ohjeita ilmastointilaitteen oikeaa käyttöä ja kunnossapitoa varten. Luvussa "Vianmääritysvihjeitä" on useita ratkaisuja ylei- siin ongelmiin. Lukemalla luvun K "Vianmääritysvihjeitä" ennen tukipalveluun soittamista saatat välttää turhan puhelinsoiton.

A TURVAOHJEET

Säilytä opas vastaisuuden varalle. Asenna laite vain siinä tapauksessa, että se on paikallisten ja kansallisten lakien, määräysten ja standardien mukainen. Laitetta saa käyttää vain ilmastointilaitteena kotitalouksissa. Laitetta saa käyttää vain kuivissa sisätiloissa tavallisissa kotioloissa, kuten olohuoneessa, keittiössä tai autotallissa. Tarkista verkkojännite ja taajuus. Laitteen saa kytkeä ainoastaan maadoitettuun pistorasiaan, jonka jännite on 230 V\~ / 50 Hz.

TÄRKEÄÄ

• Laite on AINA maadoitettava. Laitetta ei saa kytkeä, jos virtalähdettä ei ole maadoitettu. Pistokkeen on aina oltava helppopääsyisessä paikassa, kun laite on kytkettynä sähköverkkoon. Lue nämä ohjeet huolellisesti ja noudata niitä.
• Ilmastointilaite sisältää kylmäainetta. Laitteen saa asentaa ja huoltaa ainoastaan TUKES:n hyväksymä kylmäasennusliike. Ilmastointilaite on tarkastettava ja tarpeen vaatiessa huollettava vuosittain valtuutetulla asentajalla. Takuu ei koske huolimattomuudesta tai tässä käyttöohjeessa annetuista ohjeista poikkeavista toimista johtuvia vaurioita.

Tarkista ennen laitteen kytkemistä seuraavat seikat:

• Verkkovirran jännite vastaa laitteeseen merkittyä jännitettä.
• Pistorasia ja virtalähde ovat yhteensopivia laitteeseen merkityn jännitteen kanssa.
• Virtajohdon pistoke sopii seinässä olevaan pistorasiaan.
• Laite on asetettu tukevalle ja tasaiselle pinnalle.

Valtuutetun sähköalan ammattilaisen on tarkistettava laitteen virransyöttö, jos epäilet verkkovirran yhteensopivuutta.

• Laite on valmistettu Euroopan yhteisön turvallisuusstandardien mukaisesti. Käytä laitetta kuitenkin varovasti, kuten mitä tahansa muutakin sähkölaitetta.
• Älä peitä ilman sisäänmeno- ja ulostuloritilöitä.
• Älä koskaan päästä laitetta kosketuksiin kemikaalien kanssa.
• Älä työnnä käsiä, sormia tai esineitä laitteen aukkoihin. Jos sisäyksikköön pääsee vettä, sammuta yksi-köstä virta ja kytke johto irti verkkovirrasta
• Älä työnnä esineitä laitteen aukkoihin.
• Huolehdi lasten turvallisuudesta laitteen lähellä, kuten muitakin sähkölaitteita käytettäessä.
• Laitetta saa korjata ja/tai huoltaa vain valtuutettu huoltoedustaja tai toimittaja. Noudata laitteen käyttöohjeessa mainittuja käyttö- ja huolto-ohjeita.
• Irrota aina pistoke pistorasiasta, kun laite ei ole käytössä.
• Valtuutetun sähkömiehen tai laitteen toimittajan on vaihdettava vaurioitunut virtajohto tai pistoke.
• Älä käynnistä tai sammuta ilmastointilaitetta kytkemällä sen virtapistoke pistorasiaan tai irrottamalla virtapistoke pistorasiasta. Käytä ainoastaan ilmastointilaitteen tai sen kaukosäätimen omia käyttöpainikkeita.
• Älä avaa ilmastointilaitetta sen käytön aikana. Irrota aina virtapistoke pistorasiasta ennen laitteen avaamista.
• Irrota aina virtapistoke pistorasiasta ilmastointilaitteen puhdistuksen tai huollon ajaksi.
• Älä aseta kaasupolttimia, uuneja tai liesiä laitteen ilmavirtaukseen.
• Älä käytä painikkeita tai kosketa ilmastointilaitetta märillä käsillä.
• Huomaa, että ulkoyksikkö pitää ääntä toimiessaan. Tämä saattaa olla paikallisten säädösten vastaista.

FIN

Käyttäjän vastuulla on varmistaa, että laite täyttää paikalliset säädökset.

• Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käyttöön, joilla on rajoittuneet fyysiset, sensoriset tai henkiset kyvyt tai joilta puuttuu kokemusta ja tietoa, paitsi jos heidän turvallisuudestaan vastuussa oleva henkilö on antanut heille ohjausta tai tietoa laitteen käytöstä.
• Lapsia on valvottava, etteivät he leiki laitteen kanssa.
• On suositeltavaa välttää oleskelua suoraan ilmavirrassa.
• Älä koskaan juo ilmastointilaitteen poistovettä.
• Laitetta ei voi muunnella. Putkien ja muiden osien eristeet on säilytettävä paikoillaan.

• Älä koskaan käytä laitetta, jos virtajohto, pistoke, kotelo tai ohjauspaneeli on vaurioitunut.
• Ohjeiden noudattamatta jättäminen saattaa johtaa takuun raukeamiseen.

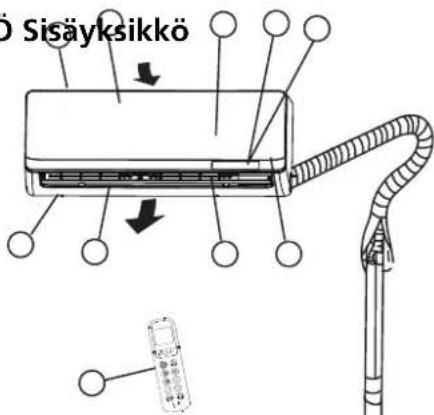

B OSIEN NIMET

SISÄYKSIKKÖ Sisäyksikkö

Sisäyksikkö

ULKOYKSIKKÖ

⑩Manuaalinen käyttöpainike (auto-

①Etupaneeli
②llman tuloaukko
③Ilmansuodatin
④Ilman poistoaukko
⑤Vaakasuuntainen ilmanvirtaussäleikkö
⑥Pystysuuntainen ilmanvirtaussäleikkö
⑦Näyttöpaneeli
⑧Kaukosäädinsignaalin vastaanotin
⑨Kaukosäädin (katso tarkemmat tiedot ja ohjeet luvusta E)

maatti-/jäähdytystoiminto)

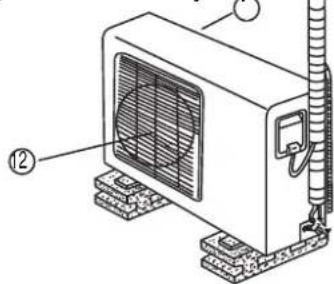

Ulkoyksikkö

⑪ Ilman tuloaukko (sivulla ja takana)
⑫Ilman poistoaukko

HUOMAUTUS!

Kaikki tässä ohjekirjassa ja pakkauksessa olevat kuvat ovat tarkoitettu vain ohjeellisiksi.

Ilmastointilaite saattaa näyttää niissä hieman erilaiselta kuin oma laitteesi. Ota aina huomioon laitteen todellinen muoto.

TOIMINNAN ILMAISIMET SISÄYKSIKÖN NÄYTTÖPANEELISSA

Tämä ilmaisin syttyy, kun ilmastointilaitteen automaattitoiminto on käytössä (AUTO).

②DEFROST-huurteenpoiston ilmaisin

Tämä ilmaisin syttyy, kun ilmastointilaite aloittaa automaattisen huurteenpoiston tai kun lämpimän ilman säätötoiminto aktivoidaan lämmitystoiminnon aikana.

③Toiminnan ilmaisin

Tämä ilmaisin vilkkuu, kun laitteen virta kytketään päälle, ja palaa, kun laite on toiminnassa.

④Ajastimen ilmaisin

Tämä ilmaisin syttyy, kun ajastin (TIMER) asetetaan käyttöön / pois käytöstä (ON/OFF).

⑤Lämpötilan ilmaisin

Näyttää lämpötila-asetukset ilmastointilaitteen ollessa toiminnassa.

C KÄYTTÖLÄMPÖTILA

Jäähdytys-, lämmitys- ja ilmankuivaustoiminnot ovat tehokkaimmillaan seuraavissa sisä- ja ulkolämpötilois:

LämpötilaToiminto	äähdytystoiminto Lämitystoiminto Kosteudenpoistotoiminto
Huoneen lämpötila 17°C -	32°C 10°C - 27°C 17°C - 32°C
Ulkoilman lämpötila 0°C -	50°C -15°C - 34°C 0°C - 50°C

VAROITUS!

- Jos ilmastointilaitetta käytetään muissa kuin edellä mainituissa olosuhteissa, sen suojaustoiminnot saattavat aktivoitua ja vaikuttaa laitteen toimintaan.

- Huoneen suhteellinen kosteusprosentti on alle 80%. Jos ilmastointilaitetta käytetään huoneessa, jonka suhteellinen kosteusprosentti on yli 80%, laitteen pinnalle saattaa tiivistyä vettä. Aseta pystysuuntainen ilmanvirtaussäleikkö sen suurimpaan kulmaan (pystysuunnassa maahan nähden) ja aseta puhallin toimimaan suurella nopeudella (HIGH).

- Sulje aina ovet ja ikkunat jäähdytys- tai lämmitystoiminnon ajaksi ilmastointilaitteen parhaan tehon varmistamiseksi.

D KÄYTTÖ MANUAALISESTI

Ilmastointilaitetta voidaan käyttää manuaalisesti laitteen säätimillä tai laitteen mukana toimitetulla kaukosäätimellä. Katso ohjeet kaukosäätimen käyttöä varten luvusta E "Käyttö kaukosäätimellä". Kun ilmastointilaitetta käytetään ilman kaukosäädintä, se toimii ainoastaan automaattisessa tilassa (AUTO). Noudata seuraavia ohjeita laitteen käyttämiseksi ilman kaukosäädintä:

Manuaalinen käyttöpainike AUTOMAATTI- /ÄÄHDYTSTOIMINTO (AUTO/COOL)

1. Avaa etupaneeli ja nosta sitä ylöspäin, kunnes se naksahtaa paikalleen.
2. Manuaalisen käyttöpainikkeen ⑩ painallus käynnistää automaattisen toiminnan (AUTO).
3. Sulje paneeli tukevasti sen alkuperäiseen asentoon.

VAROITUS!

• Kun manuaalista käyttöpainiketta painetaan, laitteen toimintatila vaihtuu seuraavassa järjestyksessä: AUTOMAATTINEN (AUTO), JÄÄHDYTYS (COOL), POISSA (OFF).
• Kun painiketta painetaan kahdesti viiden sekunnin kuluessa, laite toimii pelkästään jäähdytystilassa (COOL). Tätä käytetään vain testaustarkoituksiin.
• Kun painiketta painetaan kolmannen kerran, ilmastointilaite lopettaa toimintansa ja sammuu.
• Laitteen käyttöä kaukosäätimen avulla voidaan jatkaa tavallisesti.

E KÄYTTÖ KAUKOSÄÄTIMELLÄ

HUOMAUTUS!

• Osoita kaukosäädin aina sisäyksikön vastaanotinta kohti ja varmista, ettei kaukosäätimen ja vastaanottimen välillä ole mitään esteitä. Muuten vastaanotin ei tunnista kaukosäätimen signaalia, eikä ilmastointilaite toimi oikein.
• Kaukosäätimen suurin toimintaetäisyys on noin 6 - 7 metriä.

HUOMAUTUS!

Pidä kauko-ohjain tarpeeksi lähellä, jotta yksikön vastaanotin havaitsee sen signaalin. Kun valittuna on ajastintoiminto, kauko-ohjain antaa automaattisesti signaalin sisäyksikölle määritettynä aikana. Jos signaali ei siirry oikein kauko-ohjaimen asennon takia, 15 minuutin viive on mahdollinen.

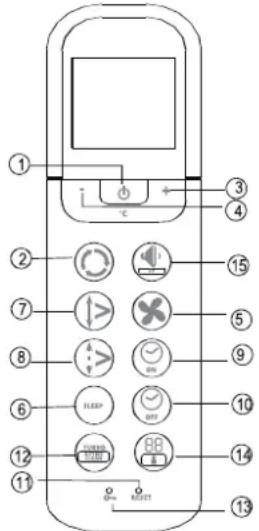

Kaukosäätimen toimintopainikkeet

① Virtapainike: Paina tätä painiketta laitteen käynnistämiseksi. Paina tätä painiketta uudelleen laitteen sammuttamiseksi.
② Tilapainike (Mode): Tämän painikkeen painaminen vaihtaa laitteen toimintatilaksi AUTO (automaattinen), COOL (jäähdytys), DRY (kuivaus), HEAT (lämmitys) tai FAN (tuuletus) seuraavan kaavion mukaisessa järjestyksessä:

③+ -painike: Tällä painikkeella voidaan korottaa sisäilman lämpötilaa 30 °C:seen saakka.
④ - -painike: Tällä painikkeella voidaan laskea sisäilman lämpötilaa 17 °C:seen saakka.
⑤ Puhaltimen painike (Fan): Tällä painikkeella valitaan puhaltimen nopeus. Jokainen painikkeen painallus vaihtaa puhaltimen nopeutta seuraavassa järjestyksessä: AUTO (automaattinen), LOW (hidas), MED (keskinopea) ja HIGH (nopea). Kun laite toimii automaattisessa tilassa (AUTO) tai kuivaustilassa (DRY), puhaltimen nopeutta säädellään automaattisesti. Tällöin puhaltimen nopeutta ei voida valita tällä painikkeella.
⑥ SLEEP-painike: Voit siirtyä energiansäästötilaan painamalla tätä painiketta kerran. Peruuta painamalla sitä uudelleen. Tätä toimintoa voidaan käyttää vain COOL-, HEAT- ja AUTO-tiloissa. Sen avulla lämpötila pysyy mahdollisimman miellyttävänä. HUOMAUTUS: Kun laite on SLEEP-toimintatilassa, se peruutetaan, jos painat jotakin muuta painiketta.
⑦ Kääntötoiminnon painike (Swing): Paina tätä painiketta kääntötoiminnon käyttämiseksi. Paina paini-

FIN

ketta uudelleen toiminnon pysäyttämiseksi.

⑧ Ilmavirran suuntauspainike (Air direction): Tällä painikkeella voidaan muuttaa säleikön suuntauskulmaa. Säleikön suuntauskulma muuttuu 6° jokaisella painalluksella. Kun säleikkö kääntyy tiettyyn kulmaan, joka vaikuttaa ilmastointilaitteen jäähdytys- ja lämmitystehoon, suuntausta muutetaan automaattisesti. Näytöllä ei näy mitään tunnusta, kun tätä painiketta painetaan.
⑨ Ajastimen aloitusajan painike (Timer on): Paina tätä painiketta laitteen ajastetun päälläoloajan asettamiseksi. Jokainen painallus lisää aikaa 30:lla minuutilla. Kun aikanäytössä lukee 10Hr (10 tuntia), jokainen painallus lisää aikaa 60 minuutilla. Automaattisen ajastetun päälläoloajan peruuttamiseksi paina painiketta, kunnes näytöllä näkyy 0,0.
⑩ Ajastimen lopetusajan painike (Timer off): Paina tätä painiketta laitteen ajastetun sammutusajan asettamiseksi. Jokainen painallus lisää aikaa 30:lla minuutilla. Kun aikanäytössä lukee 10Hr (10 tuntia), jokainen painallus lisää aikaa 60 minuutilla. Automaattisen ajastetun sammutusajan peruuttamiseksi paina painiketta, kunnes näytöllä näkyy 0,0.
⑪ RESET-painike: Kun painat syvennyksessä olevaa RESET-painiketta, kaikki nykyiset asetukset peruutetaan ja ohjaus palaa alkuasetuksiin.
⑫ TURBO-painike/Active Clean-painike: Paina tätä painiketta COOL-tilassa. Ilmastointilaite siirtyy tehokkaaseen jäähdytystoimintoon. Peruuta TURBO-toiminto painamalla uudelleen. Kun tätä painiketta painetaan (> 2 sek.), laite siirtyy huoltotilaan (active clean). Huoltotila käynnistää tehokkaan puhdistusprosessin, joka puhdistaa höyrystimen sisäpuolen ja vähentää bakteerien syntymistä. Kun toiminto on päällä, kaikki ajastinasetukset kumotaan. Huoltotila (active clean) keskeytetään painamalla painiketta uudelleen (> 2 sek.).
⑬ LOCK-painike: Kun painat syvennyksessä olevaa LOCK-painiketta, kaikki nykyiset asetukset lukitaan eikä kauko-ohjain hyväksy muita komentoja kuin LOCK. Peruuta LOCK-tila painamalla sitä uudelleen.
⑭ LED DISPLAY -painike/My Comfort: Kun tätä painiketta painetaan (> 2 sek.), laite siirtyy my comfort -tilaan. Kaukosäädin mittaa tilan lämpötilaa ja lähettää tulokset sisäyksikölle 3 minuutin välein. My comfort -tila keskeytetään painamalla painiketta uudelleen (> 2 sek.).
⑮ Äänenvaimennuspainike / sisäyksikön jäätymisenestotila: Tätä painiketta painamalla sisäyksikön äänenvoimakkuus laskee arvoon 21 dB(A). Sisäyksikön tuuletin hidastuu alhaisimpaan nopeuteen. Kun tätä painiketta painetaan (> 2 sekunnin), yksikkö siirtyy jäätymisenestotilaan. Yksikkö ohittaa sisätilan lämpötila-asetuksen ja asettaa sen noin 8 °C:n lukemaan. Näin koti ei pääse jäätymään pakkasella ja energiankulutus pysyy mahdollisimman vähäisenä. Kun tämä toiminto on valittu, sisäyksikön näytössä lukee "FP". Tämä painike toimii vain lämmitystilassa. Jäätymisenestotila kytketään pois käytöstä painamalla painiketta uudelleen.

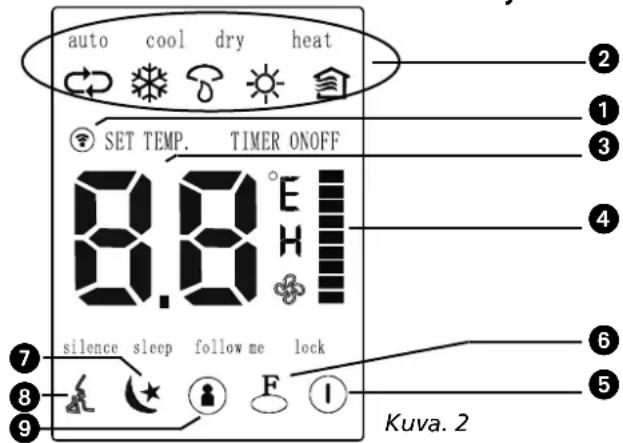

Kaukosäätimen ilmaisimien nimet ja toiminnot

auto cool dry heat SET TEMP. TIMER ONOFF 8.8°E silence sleep follow me lock Kuva. 2

Näyttöpaneeli

①LÄHETYKSEN ilmaisin:

Tämä ilmaisin palaa, kun kauko-ohjain lähettää signaaleja vastaanottimelle.

②TOIMINTATILAN ilmaisin:

Kun MODE-painiketta painetaan, se näyttää nykyisen toimintatilan -- AUTO , COOL , DRY, HEAT (main jähdyttävissä malleissa), FAN .

③AJASTINNÄYTÖN ilmaisin:

Asetettu lämpötila näytetään tällä alueella (17°C – 30°C). Tällä näyttöalueella näytetään AJASTIMEN asetukset. Jos vain toiminnan aloitusaika asetetaan, näyttöön tulee TIMER ON. Jos vain toiminnan lope-tuksen aika asetetaan, näyttöön tulee TIMER OFF. Jos kumpikin toiminta asetetaan, näyttöön tulee TIMER ON-OFF. Tämä on osoitus siitä, että olet valinnut sekä päällemenon että pois päältä menon ajan.

④PUHALTIMEN NOPEUDEN ilmaisin:

Valitse FAN SPEED -painiketta painamalla haluamasi puhaltimen toimintanopeus (Auto-Low ■Med ■- High ]. Valintasi näytetään LCD-näytössä paitsi silloin, kun asetuksena. Kun toimintatila on joko AUTO (automaattinen) tai DRY (kuivaus), puhaltimen nopeus on AUTO (automaattinen).

⑤ON/OFF-ilmaisin:

Tämä symboli tulee esiin, kun laite kytketään päälle kauko-ohjaimesta ja häviää, kun laite kytketään pois päältä.

⑥LOCK-ilmaisin:

LOCK-näyttö tulee esiin, kun LOCK-painiketta painetaan. Tyhjennä näyttö painamalla LOCK-painiketta.

⑦ Lepotilanäyttö: Näkyy yksikön ollessa lepotilassa. Poista näyttö painamalla SLEEP-painiketta uudelleen.
⑧Hiljaisen tilan merkkivalo: Palaa, kun hiljainen tila on valittuna.
⑨ My comfort -tilan merkkivalo: Palaa, kun my comfort -tila on valittuna.

HUOMAUTUS!

Kuvassa 2 on näkyvissä kaikki kohteet esittelytarkoituksessa. Laitteen todellisen käytön aikana näyttöpaneelissa näkyvät vain käytettävien toimintojen kohteet.

Kaukosäätimen käyttäminen

Paristojen asennus/vaihto

Käytä kahta alkaliparistoa (AAA/LR03).

Älä käytä ladattavia paristoja.

1. Avaa kaukosäätimen takapuolella olevan paristokotelon kansi vetämällä sitä siinä olevan nuolen suuntaan.
2. Asenna uudet paristot ja varmista, että paristojen navat (+ ja -) ovat oikein pääin.
3. Kiinnitä kansi takaisin liu'uttamalla se paikalleen.

HUOMAUTUS!

• Kun kauko-ohjaimesta poistetaan paristot, kaikki ohjelmointitiedot häviävät. Kauko-ohjain on ohjelmoitava uudelleen, kun uudet paristot on vaihdettu.
• Kun vaihdat paristot, älä käytä vanhoja tai erityyppisiä paristoja. Se saattaa aiheuttaa kaukosäätimeen toimintahäiriöitä.
• Jos kaukosäädintä ei käytetä pitkään aikaan (moneen viikkoon), poista siitä paristot. Muuten vuotavat paristot voivat aiheuttaa vaurioita kaukosäätimeen.
• Paristojen normaali kestoikä on noin kuusi kuukautta.
• Paristot tulee vaihtaa, kun sisäyksikkö ei enää vastaa komentoihin merkkiäänellä tai kaukosäätimen lähetyksen merkkivalo ei syty.
• Älä koskaan käytä uusia ja vanhoja paristoja sekaisin. Älä koskaan käytä laitteessa samanaikaisesti eri paristotyyppejä (esim. alkali- ja litiumparistoja).

FIN

AUTOMAATTINEN toiminta

Kun ilmastointilaite on käyttövalmis (tarkista, että se on kytketty oikein ja toimivaan pistorasiaan), kytke siihen virta. Sisäyksikön näytöllä oleva OPERATION-merkkivalo syttyy.

1. Valitse AUTO-toiminto tilan valintapainikkeella (Mode).
2. Aseta haluttu huoneen lämpötila painikkeilla + ja -.
3. Käynnistä ilmastointilaite painamalla sen virtapainiketta. Sisäyksikön näyttöpaneelissa oleva toiminnan ilmaisin syttyy. Toimintatila on automaattinen (AUTO). Puhaltimen nopeutta säädellään automaattisesti.
4. Paina virtapainiketta uudelleen laitteen sammuttamiseksi.

HUOMAUTUS!

• Automaattisessa toimintatilassa (AUTO) ilmastointilaite tunnistaa eron huoneen lämpötilan ja kaukosäätimellä asetetun lämpötilan välillä, ja käyttää sen perusteella jäähdytys-, tuuletus-, lämmitys- ja kuivaustoimintoja (COOL, FAN, HEAT ja DRY).
• Voit myös valita toimintatilan manuaalisesti, jos et halua käyttää automaattitoimintoa (AUTO).

JÄÄHDYTYS (COOL)-, LÄMMITYS (HEAT)- ja TUULETUS (FAN ONLY) -toiminnot

1. Jos et halua käyttää automaattitoimintoa (AUTO), voit asettaa toimintatilan manuaalisesti painamalla painiketta ②. Voit valita käyttöön jäähdytys (COOL)-, kuivaus (DRY)-, lämmitys (HEAT)- (vain lämpö-pumppuyksiköt) tai tuuletus (FAN ONLY) -tilan.
2. Aseta haluttu huoneen lämpötila painikkeilla + ja - (③ ja ④).
3. Paina puhallinpainiketta ⑤ valitaksesi puhaltimen nopeudeksi AUTO (automaattinen), HIGH (nopea), MED (keskinopea) tai LOW (hidas).
4. Paina virtapainiketta ①. Toiminnan ilmaisin syttyy ja ilmastointilaite käynnistyy tekemilläsi asetuksilla. Paina virtapainiketta ①uudelleen laitteen sammuttamiseksi.

HUOMAUTUS!

Tuuletustilassa (FAN ONLY) lämpötilaa ei voida säätää. Tässä tilassa käytettävissä ovat vain vaiheet 1, 3 ja 4.

KUIVAUSTOIMINTO

1. Paina toimintatilan valintapainiketta (Mode) ②kuivaustoiminnon (DRY) valitsemiseksi.
2. Käytä painikkeita + ja - (③ ja ④) asettaaksesi halutun lämpötilan.
3. Paina virtapainiketta ①. Toiminnan ilmaisin syttyy ja ilmastointilaite käynnistyy kuivaustilassa. Paina virtapainiketta ①uudelleen laitteen sammuttamiseksi.

HUOMAUTUS!

Laitteeseen asetetun lämpötilan ja todellisen sisäilman lämpötilan erosta johtuen ilmastointilaite toimii kuivaustilassa (DRY) automaattisesti useita kertoja käyttämättä jäähdytys- ja tuuletustoimintoja.

AJASTINTOIMINTO

Aseta laitteen toiminnan aloitus- ja lopetusajat ajastimen painikkeilla (⑨ ja ⑩). Kaukosäätimellä määritettävä ajastimen toiminta-aika voidaan asettaa 0,5 ja 24 tunnin välille.

1. Aloitusajan asettaminen

1.1 Paina ajastimen aloitusajan painiketta (Timer on) ⑨, jolloin kaukosäätimen näytössä lukee TIMER ON. Ajastimen näytössä näkyy viimeksi asetettu aloitusaika ja tunnus "H". Voit nyt asettaa uudelleen lait-

teen toiminnan aloitusajan.

1.2 Paina ajastimen aloitusajan painiketta (Timer on) ⑨ uudelleen halutun aloitusajan asettamiseksi.
1.3 Kun ajastimen aloitusaika on asetettu, kaukosäädin lähettää signaalin ilmastointilaitteelle puolen sekunnin viiveellä.

2. Lopetusajan asettaminen

2.1 Paina ajastimen lopetusajan painiketta (Timer off) ⑩, jolloin kaukosäätimen näytössä lukee TIMER OFF. Ajastimen näytössä näkyy viimeksi asetettu lopetusaika tunteina. Voit nyt asettaa uudelleen laitteen toiminnan lopetusajan.

2.2 Paina ajastimen lopetusajan painiketta (Timer off) ⑩ uudelleen asettaaksesi laitteen toiminnan halutun lopetusajan.

2.3 Kun ajastimen lopetusaika on asetettu, kaukosäädin lähettää signaalin ilmastointilaitteelle puolen sekunnin viiveellä.

Ilmastointilaitteen käynnistys 6 tunnin kuluttua.

1. Paina TIMER ON -painiketta. Näytöllä näkyvät käynnistysajan edellinen asetus ja
2. Paina TIMER ON -painiketta, kunnes näytöllä näkyy "6:0h"
3. Odota sekunti, kunnes lämpötila näkyy uudelleen digitaalinäytöllä. Näytöllä näkyy "TIMER ON". Ajastustoiminto on nyt käytössä.

Yhdistetty ajastin

(ON- ja OFF-ajastimien ajastus samanaikaisesti)

(On --> Stop (pysäytys) --> Start operation (aloitus))

Toiminto on hyödyllinen, kun ilmastointilaite halutaan sammuttaa yön ajaksi ja käynnistää heti aamulla tai iltapäivällä.

Esimerkki:

Esimerkissä ilmastointilaite pysäytetään 2 tuntia asetuksen jälkeen ja käynnistetään 10 tuntia asetuksen jälkeen.

1. Paina TIME OFF -painiketta.
2. Paina TIMER OFF -painiketta uudelleen, kunnes TIMER OFF -näytöllä näkyy "2:0h"
3. Paina TIME ON -painiketta.
4. Paina TIMER ON -painiketta uudelleen, kunnes TIMER ON -näytöllä näkyy "10h"
5. Odota sekunti, kunnes lämpötila näkyy uudelleen digitaalinäytöllä. Näytöllä näkyy "TIMER ON OFF". Toiminto on nyt käytössä.

HUOMAUTUS!

• Jos aloitus- ja lopetusajaksi asetetaan sama aika, lopetusaikaa siirretään automaattisesti 0,5 tuntia eteenpäin (jos asetettuun aikaan on alle 10 tuntia) tai yksi tunti eteenpäin (jos asetettuun aikaan on 10 tuntia tai enemmän).
• Ajastimen aloitus-/lopetusaikaa voidaan muuttaa painamalla vastaavaa ajastinpainiketta ja asettamalla uusi aika.
• Asetettu aika on suhteellinen aika. Se tarkoittaa, että asetettu aika perustuu nykyiseen aikaan.

VAROITUS!

• Pidä kaukosäädin etäällä kaikista nesteistä.
• Älä altista kaukosäädintä korkeille lämpötiloille tai säteilylle.
• Pidä sisäyksikön vastaanotin poissa suorasta auringonvalosta, sillä se voi aiheuttaa ilmastointilaitteeseen toimintahäiriöitä.
• Älä koskaan käytä uusia ja vanhoja paristoja sekaisin. Älä koskaan käytä laitteessa samanaikaisesti eri paristotyyppejä (esim. alkali- ja litiumparistoja).

My comfort -tila

1. Ota käyttöön kaukosäätimellä toimiva lämpötila-anturi painamalla my comfort –painiketta ⑭ (>2 sek.). Termostaatti ohjataan kaukosäätimellä. Kaukosäädin mittaa tilan lämpötilaa ja lähettää tulokset sisäyksikölle 3 minuutin välein. Mitattu lämpötila näkyy kaukosäätimessä.

HUOMAUTUS!

Tärkeää: Osoita kaukosäädin suoraan kohti vastaanotinta ⑧, kun laite on my comfort -tilassa.

1. Lopeta toiminto painamalla my comfort -painiketta ⑭ (>2 sek.). Toiminto sammuu automaattisesti, jos sisäyksikkö ei saa signaalia 7 minuutin kuluessa.

Active Clean -huoltotila

1. Paina Turbo-/Active Clean-painiketta ⑫ yli 2 sekuntia.
2. Laite toimii jäähdytystilassa hiljaisella tuulettimen nopeudella. Kondenssivesi irrottaa höyrystimen lavoissa olevan pölyn.
3. Laite siirtyy lämmitystilaan hiljaisella tuulettimen nopeudella. Toiminto kuivaa höyrystimen sisäosat.
4. Sisäyksikkö kytkeytyy puhallintoiminolle kostean ilman poistamiseksi sisäyksiköstä.

HUOMAUTUS!

• Active Clean-huoltotila kestää 20 minuuttia. Active Clean-huoltotila kannattaa käynnistää, kun laite on toiminut jäähdytystilassa vähintään 30 minuuttia.
• Active Clean-huoltotila kannattaa käynnistää kahden viikon välein. Jos laitteeseen pinttyy likaa, käynnistä toiminto useammin.

• Toimita laite puhdistettavaksi asiantuntevaan laitehuoltoon vähintään kerran vuodessa ja jos laitteessa on pinttynyttä likaa.

• Sammuta Active Clean-huoltotoiminto painamalla painiketta (> 2 sek.).

F OPTIMAALINEN KÄYTTÖ

Ota huomioon seuraavat seikat laitteen optimaalisen toiminnan varmistamiseksi:

• Säädä ilman virtaussuunta oikein. Ilma ei saa virrata suoraan ihmisiä kohti.
• Säädä lämpötila siten, että mukavuustaso on paras mahdollinen. Älä säädä laitetta äärimmäisille lämpötilatasoille.
• Sulje ovet ja ikkunat, sillä ne voivat vaikuttaa laitteen toimintaan.
• Aseta ilmastointilaitteen toiminnan haluttu aloitusaika kaukosäätimen ajastintoiminnolla.
• Älä aseta mitään esineitä ilman tulo- tai poistoaukkojen lähelle, sillä ne saattavat heikentää ilmastointilaitteen toimintatehoa ja sammuttaa laitteen. Varmista, ettei ilmavirran tiellä ole mitään esteitä. Ilmavirran on päästävä koko huoneeseen esteettä. Ilmavirran on myös päästävä ilmastointilaitteeseen esteettä.
• Puhdista ilmansuodatin säännöllisesti. Muuten laitteen jäähdytys- tai lämmitysteho saattaa heikentyä. Suodatin suositellaan puhdistettavaksi kahden viikon välein.
• Älä käytä laitetta vaakasuuntaisen säleikön ollessa suljettuna.

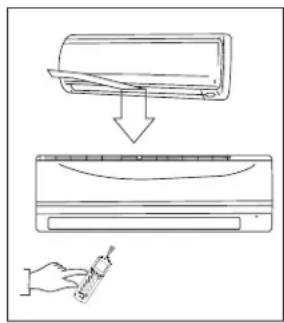

G ILMAN VIRTAUSSUUNNAN SÄÄTÄMINEN

• Säädä ilman virtaussuunta oikein, sillä väärin säädettynä se heikentää mukavuutta ja saattaa tehdä huoneen lämpötilasta epätasaisen.
• Säädä vaakasuuntaista säleikköä kaukosäätimen painikkeella ⑧.
• Säädä pystysuuntainen säleikkö käsin.

Ilman virtaussuunnan säätö vaakasuunnassa (ylös-/alaspäin)

Ilmastointilaite säätää ilmanvirtauksen suunnan vaakasuunnassa automaattisesti toimintatilan mukaan.

Vipu

Ilman virtaussuunnan asettaminen vaakasuunnassa

Suorita tämä toiminto laitteen ollessa toiminnassa. Pidä kaukosäätimessä olevaa ilma-virran suuntauspainiketta ⑧painettuna säleikön siirtämiseksi haluttuun suuntaan.

• Säädä ilmanvirtauksen suunta vaakasuunnassa haluttuun asentoon.
• Myöhemmissä toimenpiteissä ilmanvirtaus asetetaan vaakasuunnassa automaattisesti siihen suuntaan, johon säleikkö on säädetty ilmavirran suuntauspainikkeella.

Ilman virtaussuunnan asettaminen pystysuunnassa (vasemmalle/oikealle)

Säädä pystysuuntainen säleikkö käsin sen vasemmalla tai oikealla puolella (riippu-en mallista) sijaitsevan vivun avulla. Kun ilmastointilaite on toiminnassa ja pystysuuntainen säleikkö tietyssä asennossa, siirrä ilman poistoaukon vasemmalla tai oikealla puolella (riippuen mallista) oleva vipu haluttuun asentoon.

Varo koskemasta pystysuuntaisten säleikköjen takana olevaa tuuletinta!

HUOMAUTUS!

Kaikki tässä ohjekirjassa ja pakkauksessa olevat kuvat on tarkoitettu vain ohjeellisiksi.

Ilmastointilaite saattaa näyttää niissä hieman erilaiselta kuin oma laitteesi. Ota aina huomioon laitteen todellinen muoto.

Ilman virtaussuunnan kääntäminen automaattisesti (ylös- tai alaspäin)

Suorita tämä toiminto ilmastointilaitteen ollessa toiminnassa.

• Paina kaukosäätimen kääntöpainiketta (SWING) ⑦.
• Pysäytä toiminto painamalla kääntöpainiketta (SWING) ⑦ uudelleen. Paina ilmavirran suuntauspainiketta ⑧lukitaksesi säleikön haluttuun asentoon.

VAROITUS!

• Ilmavirran suuntaus- ja kääntöpainikkeet eivät ole käytettävissä, kun ilmastointilaite ei ole toiminnassa (vaikka ajastin on asetettu toimintaan).
• Älä käytä ilmastointilaitetta pitkiä aikoja jäähdytys- tai kuivaustilassa ilmanvirtauksen ollessa suunnattuna alaspäin. Muuten vaakasuuntaisen säleikön pinnalle saattaa tiivistyä vettä, joka alkaa valua.
• Älä siirrä vaakasuuntaista säleikköä käsin. Käytä aina ilmavirran suuntauspainiketta 8 tai kääntöpainiketta (SWING) 7. Jos säleikköä siirretään käsin, se saattaa aiheuttaa toimintahäiriön. Jos säleikköön tulee toimintahäiriö, sammuta ilmastointilaite ja käynnistä se sitten uudelleen.
• Kun ilmastointilaite käynnistetään heti sammutuksen jälkeen, vaakasuuntainen säleikkö ei ehkä liiku noin 10 sekuntiin.
• Vaakasuuntaisen säleikön avauskulmaa ei tule asettaa liian pieneksi, sillä jäähdytys- ja lämmitystoimintojen suorituskyky saattaa tällöin heikentyä rajoittuneen ilmanvirtauksen johdosta.
• Älä käytä laitetta vaakasuuntaisen säleikön ollessa suljettuna.
• Kun ilmastointilaite kytketään sähköverkkoon, vaakasuuntainen säleikkö saattaa pitää ääntä noin 10 sekunnin ajan, mikä on täysin normaalia.

H ILMASTOINTILAITTEEN TOIMINTA

Paina Sleep-painiketta Aseta lämpöti- la 1.500 T ränti 1°C

JÄÄHDYTYS

Paina Sleep-painiketta Asota lampotia 1°C 1°C 1 tunti 1 tunti

LÄMMITYS

Bridge Ventsus da Hupta Vnhaies Bings Hucene lamp-potilla Auta lamp-potilla Aika

KOSTEUDENPOISTO

AUTOMAATTINEN TOIMINTA

• Kun ilmastointilaite asetetaan automaattiseen toimintatilaan AUTO (kauko-säätimen painikkeella ②), se valitsee automaattisesti jäähdytys-, lämmitys- tai tuuletustoiminnon riippuen valitusta lämpötilasta ja huoneen lämpötilasta.
• Ilmastointilaite säätää huoneen lämpötilan automaattisesti asetetun lämpötilan tasolle.
• Voit myös asettaa toimintatilan käsin, jos et halua käyttää automaattista tilaa.

SLEEP/TALOUDELLINEN KÄYTTÖ

- Kun painat SLEEP-painiketta ⑥jäähdytys-, lämmitys- tai automaattitoiminnon aikana, ilmastointilaite kasvattaa (jäähdytystoiminnossa) tai laskee (lämmitystoiminnossa) lämpötilaa yhden celsiusasteen tunnissa. Asetettu lämpötila tasaantuu kahden tunnin kuluttu. Se pysyy vakaana 5 tunnin ajan. Yksikkö pysähtyy 5 tunnin kuluttua. Puhaltimen nopeutta säädellään automaattisesti.

KOSTEUDENPOISTO

• Kosteudenpoistotila valitsee automaattisesti käyttöön kosteudenpoistotoiminnon, joka perustuu asetetun lämpötilan ja huoneen todellisen lämpötilan väliseen eroon.
• Laite säätelee lämpötilaa kosteudenpoiston aikana kytkemällä jäähdytys- ja tuuletustoimintoa päälle ja pois päältä. Puhaltimen nopeutta säädetään automaattisesti.
• Ilmastointilaite kuivattaa ilmaa myös normaalissa jäähdytystoiminnossa.

HUOMAUTUS!

Kun ilmastointilaite on kosteudenpoistotilassa, huoneen lämpötila todennäköisesti laskee. Sen vuoksi on normaalia, että kosteusmittari mittaa korkeamman suhteellisen kosteusprosentin. Huoneen absoluuttinen kosteus on kuitenkin pienempi huoneessa tuotetusta kosteusmäärästä (ruoanlaitosta, ihmisistä yms.) riippuen.

I KUNNOSSAPITO

Sparence Sparence

VAROITUS!

Sammuta ilmastointilaite ja irrota sen virtapistoke pistorasiasta ennen laitteen puhdistusta.

Chenin -5

Sisäyksikön ja kaukosäätimen puhdistus

• Pyyhi sisäyksikkö ja kaukosäädin pehmeällä, kuivalla kankaalla.
• Jos sisäyksikkö on erittäin likainen, se voidaan puhdistaa kylmään veteen kostutetulla kankaalla.
• Sisäyksikön etupaneeli voidaan irrottaa ja puhdistaa vedellä. Pyyhi se sen jälkeen kuivalla kankaalla.
• Älä käytä kemiallisesti käsiteltyä kangasta tai pölyriepua laitteen puhdistamiseksi.
• Älä puhdista laitetta bensiinillä, ohentimella, kiillotusjauheella tai vastaavilla liuottimilla. Ne voivat aiheuttaa muovipintaan halkeamia tai epämuodostumia.

Suodattimen Kädensija

Ilmansuodattimen puhdistus

A+B

Tukkeutunut ilmansuodatin heikentää laitteen jäähdytystehoa. Puhdista suodatin kahden viikon välein.

1. Nosta sisäyksikön paneelia ylöspäin, kunnes se naksahtaa paikalleen.

2. Ota kiinni verkkosuodatin kädensijasta ja nosta sitä hieman ylöspäin, jotta se irtoaa suodattimen pidikkeestä, ja vedä ilmansuodatinta sitten alaspäin.

3. Irrota ilmansuodatin sisäyksiköstä.

- Puhdista verkkosuodatin kahden viikon välein.

- Puhdista verkkosuodatin pölynimurilla tai vedellä.

1. Takimmaista aktiivihilisuodatinta ei voi puhdistaa. Likainen suodatin ei enää suodata epämiellyttäviä hajuja. Vaihda likainen suodatin uuteen. (Ota yhteys jälleenmyyjään.) Suodatin kannattaa vaihtaa kaksi kertaa lämmityskauden aikana.

2. Kun vihreä 3M HAF -suodatin on selvästi likainen sekä pinnalta että sisältä,

FIN

A + B = Aktiivihilisuodatin ja/tai 3M™ HAF-suodatin

A + B

A + B

se on vaihdettava uuteen. (Ota yhteys jälleenmyyjään.) Suodatin kannattaa vaihtaa kaksi kertaa lämmityskauden aikana.

Uusi suodatin

1. Vaihda ensin aktiivihilisuodatin ja metalliverkkosuodattimen pidikkeessä oleva 3M HAF -suodatin. Vaihda sen jälkeen uusi metalliverkkosuodatin ilmastointilaitteeseen.

2. Varmista, että suodatin on täysin kuiva ja ehjä, ennen kuin asennat sen takaisin paikalleen.

3. Asenna ilmanraikastussuodatin takaisin paikalleen.

4. Työnnä ilmansuodattimen yläosa laitteeseen siten, että sen vasen ja oikea reuna ovat samassa linjassa. Aseta suodatin sitten paikalleen.

Jos laitetta ei käytetä pitkään aikaan, suorita seuraavat toimenpiteet:

1. Käytä puhallinta noin kuuden tunnin ajan laitteen sisäosien kuivaamiseksi.
2. Sammuta ilmastointilaite ja irrota sen virtajohto pistorasiasta. Poista paristot kaukosäätimestä.
3. Ulkoyksikkö vaatii säännöllistä hoitoa ja puhdistusta. Ulkoyksikön kunnossapito on annettava valtuutetun ilmastointilaitehuollon tehtäväksi.

Tarkastukset ennen käyttöä

• Tarkista, että johdot ovat ehjiä ja oikein kytkettyjä.
• Tarkista, että ilmansuodatin on asennettuna.
• Jos ilmastointilaitetta ei ole käytetty pitkään aikaan, varmista, ettei ilman tulo- ja poistoaukoissa ole esteitä.

VAROITUS!

• Älä koske laitteen metalliosiin, kun irrotat suodatinta. Terävät metallireunat voivat aiheuttaa loukkaantumisia.
• Älä puhdista ilmastointilaitteen sisäosia vedellä. Vesi voi tuhota eristeitä ja aiheuttaa sähköiskuja.
• Varmista ennen laitteen puhdistamista, että sen virta on katkaistu ja virtapistoke irrotettu pistorasiasta.

J KÄYTTÖVIHJEITÄ

Seuraavat tilanteet saattavat ilmetä normaalin käytön aikana.

1. Ilmastointilaitteen suojaus.

Kompressorin suojaus

- Kompressori voidaan käynnistää uudelleen vasta kolmen minuutin kuluttua sen sammutuksen jälkeen.

Kylmän ilman esto

- Laite on suunniteltu siten, että se ei puhalla kylmää ilmaa lämmitystoiminnan aikana, kun sisätilan lämmönvaihdin on jossakin seuraavista kolmesta tilasta ja asetettua lämpötilaa ei ole saavutettu:

A. Juuri aloitettu lämmitys
B. Huurteenpoisto
C. Lämmitys alhaisella lämpötilalla.

Huurteenpoisto

• Ulkoyksikköön voi muodostua huurretta lämmitystoiminnon aikana, jos ulkoilman lämpötila on alhainen ja kosteustaso korkea. Ilmastointilaitteen lämmitysteho on tällöin tavallista heikompi.
• Tässä tapauksessa ilmastointilaite lopettaa hetkellisesti lämmitystoiminnon ja aloittaa automaattisesti huurteenpoiston.
• Huurteenpoistoaika vaihtelee 4 ja 10 minuutin välillä ulkoilman lämpötilasta ja ulkoyksikön huurteen määrästä riippuen.

2. Sisäyksiköstä tulee valkeaa huurua.

• Valkeaa huurua voi muodostua, kun ilman tulo- ja poistoaukkojen välinen lämpötilaero on suuri ja laite toimii jäähdytystilassa huoneessa, jonka suhteellinen kosteusprosentti on korkea.
• Valkeaa huurua voi muodostua huurteenpoistoprosessin aikana syntyvästä kosteudesta johtuen, kun ilmastointilaite käynnistyy huurteenpoiston jälkeen automaattisesti uudelleen lämmitystoiminnossa.

3. Ilmastointilaitteesta kuuluu vaimeaa ääntä.

• Laitteesta saattaa kuulua vaimea sihisevä ääni, kun kompressori on käynnissä tai juuri sammunut. Ääni syntyy virtaavasta tai juuri pysähtyvästä kylmäaineesta.
• Laitteesta saattaa kuulua myös vaimea "vikisevä" ääni, kun kompressori on käynnissä tai juuri sam- munut. Ääni syntyy muoviosien lämpölaajenemisesta, kun laitteen lämpötilat muuttuvat.
• Myös alkuperäiseen asentoonsa palaava säleikkö voi aiheuttaa ääntä, kun laitteen virta kytketään päälle.

4. Sisäyksiköstä tulee pölyä.

- Tämä on normaalia, kun ilmastointilaitetta ei ole käytetty vähään aikaan tai kun sitä käytetään ensimmäistä kertaa.

5. Sisäyksiköstä tulee outoa hajua.

- Rakennusmateriaaleista, huonekaluista tai savusta johtuvat hajut saattavat kiertää ilmastointilaitteen kautta.

6. Ilmastointilaite kytkeytyy tuuletustilaan jäähdytys- tai lämmitystilasta.

- Kun asetettu lämpötila saavutetaan huoneessa, kompressori sammu automaattisesti ja ilmastointilaite siirtyy tuuletustilaan. Kompressori käynnistyy uudelleen, kun huoneen lämpötila nousee laitteen ollessa jäähdytystilassa tai laskee laitteen ollessa lämmitystilassa.

1. Sisäyksikön päälle voi tiivistyä vettä, kun laitetta käytetään kosteassa tilassa (ilman suhteellinen kosteusprosentti yli 80). Säädä vaakasuuntainen säleikkö suurimpaan ilman poistoasentoon ja aseta puhallin toimimaan suurimmalla teholla (HIGH).

8. Lämmitystoiminto

- Lämmitystoiminnossa ilmastointilaite imee lämmintä ilmaa ulkoyksiköstä ja vapauttaa sen sisäyksikön kautta. Kun ulkoilman lämpötila laskee, ilmastointilaitteen imuilman lämpötila laskee vastaavasti. Samanaikaisesti ilmastointilaitteen lämpökuormitus kasvaa sisä- ja ulkoilman suuremman eron vuoksi. Jos ilmastointilaitteen avulla ei saavuteta miellyttävää lämpötilaa, suosittelemme käyttämään lisälämmityslaitetta.

9. Automaattinen uudelleenkäynnistystoiminto

- Laite sammuu kokonaan, jos sen toiminnan aikana tapahtuu sähkökatkos.

Ilmastointilaitteessa on automaattinen uudelleenkäynnistystoiminto, jonka avulla se käynnistyy automaattisesti uudelleen sähkökatkoksen jälkeen ja säilyttää kaikki aiemmin tehdyt asetukset muistissa.

10. Jäähdytysainevuodon havaitseminen

- Ilmastointilaite toimitetaan jäähdytysainevuodon tunnistinjärjestelmällä.

Kun ulkoyksikkö havaitsee jäähdytysaineen vajeen, ilmastointilaite pysähtyy, ja sisäyksikkö näyttää näytössä hälytyksen ja virhekoodin.

Kun hälytys ilmenee, älä käynnistä ilmastointilaitetta uudelleen ja ota yhteyttä toimittajaan.

Toimintahäiriöt ja ratkaisut

ONGELMA

Sammuta ilmastointilaite välittömästi seuraavissa tilanteissa. Irrota virtajohto pistorasiasta ja ota yhteys tuotteen myyjään.

• Sulake palaa toistuvasti tai suojapiiri laukeaa usein.
• Ylimääräisiä esineitä tai vettä pääsee ilmastointilaitteeseen.
• Kaukosäädin ei toimi tai se toimii epänormaalisti.
• Muut epänormaalit tilanteet.

- Toiminnon merkkivalo vilkkuu 5 kertaa sekunnissa, vaikka laite on kytketty irti verkkovirrasta ja sitten takaisin verkkovirtaan.

Ongelma Syy Ratkaisu
Laite ei käynnisty	Sähkökatkos	Odota, että sähkökatkos saadaan korjattua.
	Laitteen sähköjohto on voinut irrota pistorasiasta.	Tarkista, että laitteen sähköjohto on hyvin kiinni pistorasiassa.
	Sulake voi olla palanut.	Vaihda sulake / nollaa rele / nollaa vikavirtakytkin
	Kaukosäätimen paristo voi olla tyhjä. Vaihda	paristo.
	Kaukosäätimen ja sisätilayksikön välinen etäisyys on enemmän kuin 6-7 metriä tai niiden välillä on esteitä.	Lyhennä välimatkaa. Poista mahdolliset esteet. Suuntaa kaukosäädin sisätilayksi-kön vastaanotinta kohti.
	Ajastimella asetettu aika on väärä. Odota tai	peruuta ajastimen asetus.
Laite ei jäähdytä tai lämmitä huonetta tehokkaasti, vaikka ilma virtaa ilmastointilaitteesta.	Lämpötila-asetus on väärä.	Aseta lämpötila oikein. Katso tarkemmat ohjeet luvusta E “Käyttö kaukosäätimellä”.
	Ilmansuodatin on tukkeutunut. Puhdista ilm	ansuodatin.
	Huoneen ovet tai ikkunat ovat auki. Sulje ovet ja/tai ikkunat.
	Sisä- tai ulkotilayksikön ilman tulo- tai poistoaukon tiellä on este.	Poista esteet ja käynnistä sitten laite uudelleen.
	Kompressorin kolmen minuutin viivesuo-jaus on aktivoitunut.	Odota.
	Ulkotilayksikön huurteenpoisto on meneillään.
Puhaltimen nopeutta ei voi muuttaa.	Ilmastointilaite on automaattisessa tilassa.	Puhaltimen nopeutta voidaan muuttaa vain lämmitys-, jäähdytys- ja tuuletustiloissa.
	Ilmastointilaite on kuivaustilassa.
Lämpötilan ilmaisinta ei näy.	Ilmastointilaite on tuuletustilassa.	Lämpötilaa ei voida asettaa tuuletustilassa.

Jos ongelma jatkuu, ota yhteys tuotteen myyjään. Muista kertoa tarkka virheselostus ja laitteen malli.

L TAKUUEHDOT

Ilmastointilaitteen kompressorin takuu on 48 kuukautta ja kaikkien muiden komponenttien takuu on 24 kuukautta ostopäivästä lähtien. Takuuehdot ovat seuraavat:

1. Hylkäämme kaikki muut korvausvaatimukset, mukaan lukien kaikki oheisvahinkoja koskevat vaatimukset.
2. Takuuaikana suoritetut korjaukset tai vaihdot eivät pidennä takuuta.
3. Takuu raukeaa, jos laitteeseen on tehty muutoksia, laitteeseen on asennettu muita kuin alkuperäisosia tai kolmas osapuoli on korjannut laitetta.
4. Tavallisessa käytössä kuluvat osat, kuten suodatin, eivät kuulu takuun piiriin.
5. Takuu on voimassa vain, jos ostaja esittää alkuperäisen, päivätyn ostokuitin ja jos laitetta ei ole muutettu.
6. Takuu ei koske huolimattomuudesta tai tässä käyttöohjeessa annetuista ohjeista poikkeavista toimista johtuvia vaurioita.
7. Kuljetuskustannukset ja ilmastointilaitteen tai sen osien kuljetukseen liittyvät riskit ovat aina ostajan vastuulla.
8. Muiden kuin sopivien suodatinten käytön aiheuttamat vahingot eivät kuulu takuun piiriin.
9. Laitteen epäpätevästä tai valtuuttamattomasta asennuksesta tai irrotuksesta johtuvat kylmäaineen hävikit ja/tai vuodot eivät kuulu takuun piiriin. Paikallisten lakien ja asetusten ja/tai tämän ohjekirjan ohjeiden vastaisesti asennettujen, kytkettyjen ja/tai irrotettujen laitteiden vauriot eivät kuulu takuun piiriin.

Jos näissä ohjeissa ei ole ratkaisua ongelmaan, ota aina yhteys jälleenmyyjään vian korjaamiseksi. Mikäli laite on jostain syystä kytkettävä irti, varmista, että sen suorittaa valtuutettu henkilöstö paikallisten lakien ja säädösten mukaisesti.

M TEKNISET TIEDOT

Malli S 3628 S 3637				SC 3637
Ilmastointilaiteen tyyppi		Ilmastointilaite, seinään asennettava	Ilmastointilaite, seinään asennettava	Ilmastointilaite, seinään asennettava
Jäähdytyskapasiteetti * W 2800 (830 - 3750) 3700 (1500 - 4400)				3600 (880 - 4270)
EE-luokka*		A++	A++	A+
SEER*		7.0	6.3	6.1
Lämmlityskapasiteetti *	W 3000 (830 - 3870)	3800 (1500 - 4480)		3700 (880 - 4350)
Lämmlitysteho		A	A+	A
SCOP*		3.8	4.0	3.8
Kostudenpolistokapasiteetti ** / ***	I / 24 h	24	31	29
Virrankulutus jäähydtystoiminnossa	kW	0.74	1.16	1.37
Virrankulutus lämmitystoiminnossa	kW	0.76	0.92	0.92
Vuoluinen energiankulutus jäähydtystoiminnossa / lämmitystoiminnossa	kWh	145 / 1105	206 /1363	207 /1363
Virransyöttö	V/Hz/Ph	230~ / 50 / 1	230~ / 50 / 1	230~ / 50 / 1
Virta (nim.) jäähydtys/lämmlitys	A	3.2 / 3.3	5.0 / 4.0	6.0 / 4.0
Suurin virta	A	9.5	9.5	11.5
Ilmanvirtaus **	m3/h	650/570/420	750/580/440	750/580/440
Huoneen koko enintään **	m3	45 - 90	75 - 115	75 - 115
Kompressorin tyyppi		pyörtvä	pyörtvä	pyörtvä
Puhaltimen nopeus		3	3	3
Lämpötilansäätimen alue	°C	0 - 50	0 - 50	0 - 50
Toiminta-alue	°C	-15 - +30	-15 - +30	-15 - +30
Käyttö manualisesti/mekaanisesti/elektronisesti		Elektroninen kaukosäädin	Elektroninen kaukosäädin	Elektroninen kaukosäädin
Kaukosäädin, kyllä/rei		K	K	K
Ilmansuodatintyyppi (-tyypit)		Seula, aktivihiili, 3M HAF	Seula, aktivihiili, 3M HAF	Seula, aktivihiili, 3M HAF
Kylmäalneen tyyppi / täyttömäärä	r/g	R410A / 1100	R410A / 1100	R410A / 1100
GWP		1975	1975	1975
Kylmäainepurken halkaisija, neste – kaasu	mm	6.35 / 9.53	6.35 / 9.53	Pikalilitäntä
Palne, imu/polisto (max)	bar	8 / 26 (15 / 42)	8 / 26 (15 / 42)	8 / 26 (15 / 42)
Sisäyksikön milat (l x k x s)	mm	750x280x198	835x280x198	835x280x198
Ulkoyksikön milat (l x k x s)	mm	760x590x285	760x590x285	760x590x285
Sisäyksikön nettopaino	kg	7	9	14
Ulkoyksikön nettopaino	kg	35	35	37
Sisäyksikön bruttopaino	kg	9	11	18
Ulkoyksikön bruttopaino	kg	37	37	39
Sisäyksikön äänenpainetaso****	dB(A)	52	53	53
Ulkoyksikön äänenpainetaso****	dB(A)	59	63	63
Sisäyksikön suojaus	IP	IP20	IP20	IP20
Ulkoyksikön suojaus	IP	IP24	IP24	IP24
Sulake		T3.15A / 250V	T3.15A / 250V	T3.15A / 250V

* EN 14511-2011 / EN 14825
** Viitteellinen arvo
*** Kosteudenpoisto, lämpötila 32 °C ja suhteellinen kosteus 80 %

Sähkölaitteita ei saa hävittää kotitalousjätteen mukana. Kierrätä laite mahdollisuuksien mukaan. Tarkista tiedot kierrätysmahdollisuuksista paikallisilta viranomaisilta tai jälleenmyyjältä.

Ympäristötiedot: Tämä laite sisältää Kioton sopimuksen alaisia fluoroituja kasvihuonekaasuja. Laitteen saa huoltaa tai purkaa ainoastaan koulutettu ammattilainen.

Tämä laite sisältää R410A-kylmäainetta edellä olevan taulukon mukaisen määrän. R410A-kylmäainetta ei saa vapauttaa ulkoilmaan. R410A on fluoroitu kasvihuonekaasu, jonka GWP-indeksi on 1975.

Internet:

Uusimmat käyttö-, asennusja huolto-ohjeet voitte ladata kotisivuiltamme; www.zibro.com

Dear Sir, Madam,
