POWX0477 - Brusilnik PowerPlus - Brezplačna navodila za uporabo

NAVODILA ZA UPORABO POWX0477 PowerPlus

15. Adapter za prašinu

16. Crijevo za usisavanje

17. Kabel za napajanje

Prije uporabe pročitajte priručnik.

• Stavljanje brusne podloge

6. Ručica za blokadu (zamena ploče)

U skladu sa neophodnim zahtevima evropskih direktiva.

Avtorske pravice © 2021 VARO S t r a n | 3 www.varo.com BRUSILNIK ZA MAVČNE PLOŠČE 710W, KOMBINIRAN POWX0477 1 UPORABA Stroj je namenjen brušenju mavčnih plošč, stropov in sten notranjih in zunanjih površin ter odstranjevanju čiščenje talnih ostankov, barvnih premazov, lepila in odstopajočega ometa itd. Ta stroj ni primeren za obdelovanje predmetov, ki vsebujejo azbest. POZOR! zaradi lastne varnosti si pred uporabo stroja preberite ta priročnik in vsa splošna varnostna opozorila. Svoje električno orodje smete drugim izročiti le skupaj s temi navodili.OPIS (SL. 1-2)

4. Okrogla brusna plošča (sistem s

5. Trikotna brusna plošča (sistem s

6. Vzvod zapore (za zamenjavo plošč)

18. Vrečka za nošenje

19. Zaklepni vzvod za nastavitev dolžine

• Preverite, ali se v škatli nahajajo vsi deli z zgornjega seznama.

• Preverite za morebitnimi transportnimi poškodbami na napravi, napajalnem kablu, električnem vtiču in vsej ostali opremi.

Zmeraj nosite varnostna očala.

Pomeni tveganje telesnih poškodb ali poškodbe orodja.

Skladno z ustreznimi varnostnimi standardi veljavnih direktiv Evropske unije.

Razred II – stroj je dvojno izoliran, zato ozemljitveni kabel ni potreben.

Nosite rokavice. 5 SPLOŠNA VARNOSTNA OPOZORILA ZA ELEKTRIČNO ORODJE Preberite si vsa varnostna opozorila in navodila. Zaradi neupoštevanja opozoril in navodil lahko pride do električnega udara, požara in/ali hude telesne poškodbe. Vsa opozorila in navodila shranite za vpogled v prihodnje. Izraz »električno orodje« v opozorilih zajema tako električno orodje, povezano z električnim omrežjem (s kablom), kot tudi električna orodja z baterijskim napajanjem (brez kabla).

• Delovno mesto vzdržujte čisto in dobro osvetljeno. Nepospravljena in temna področja predstavljajo tveganje za nastanek nesreč.

• Električnega orodja ne uporabljajte v potencialno eksplozivnih prostorih, na primer v bližini vnetljivih tekočin, plinov in prahu. Električno orodje lahko povzroči iskrenje, ki bi lahko zanetilo prah ali pline.

• V času uporabe električnega orodja preprečite približevanje otrokom ali gledalcem. Odvračanje pozornosti lahko povzroči izgubo nadzora nad napravo.

5.2 Električna varnost

• Pred začetkom dela zmeraj preverite, ali napajanje ustreza napetosti na ploščici s tehničnimi podatki.

• Vtič električnega orodja se mora prilagati v električno vtičnico. Vtiča nikoli nikakor ne spreminjajte. Z ozemljenim električnim orodjem ne uporabljajte adapterjev za vtiče. Če boste uporabljali nespremenjene vtiče in ustrezne vtičnice, bo nevarnost električnega udara manjša.

• Preprečite stik telesa z ozemljenimi površinami, na primer s cevmi, radiatorji, štedilniki in hladilniki. Če je telo ozemljeno, je tveganje električnega udara večja.

• Električnega orodja ne izpostavljajte dežju ali drugim vlažnim pogojem. Če v električno orodje vstopi voda, se tveganje električnega udara poveča.

• Kabla ne poškodujte. Kabla nikoli ne uporabljajte za nošenje ali vlečenje električnega orodja ter za odstranjevanje vtiča iz električne vtičnice. Kabel zaščitite pred vročino, oljem, ostrimi in premikajočimi se predmeti. Poškodovan ali zapleten kabel pomeni večje tveganje električnega udara.

• Če želite električno orodje uporabljati na prostem, uporabljajte ustrezen podaljšek za zunanjo uporabo. S tem boste zmanjšali tveganje električnega udara.

• Če morate električno orodje uporabljati na vlažnem mestu, napajanje zaščitite z napravo za zaščito pred prednapetostjo (RCD). Uporaba naprave RCD zmanjšuje tveganje električnega udara.POWX0477 SL Avtorske pravice © 2021 VARO S t r a n | 5 www.varo.comPOWX0477 SL Avtorske pravice © 2021 VARO S t r a n | 6 www.varo.com

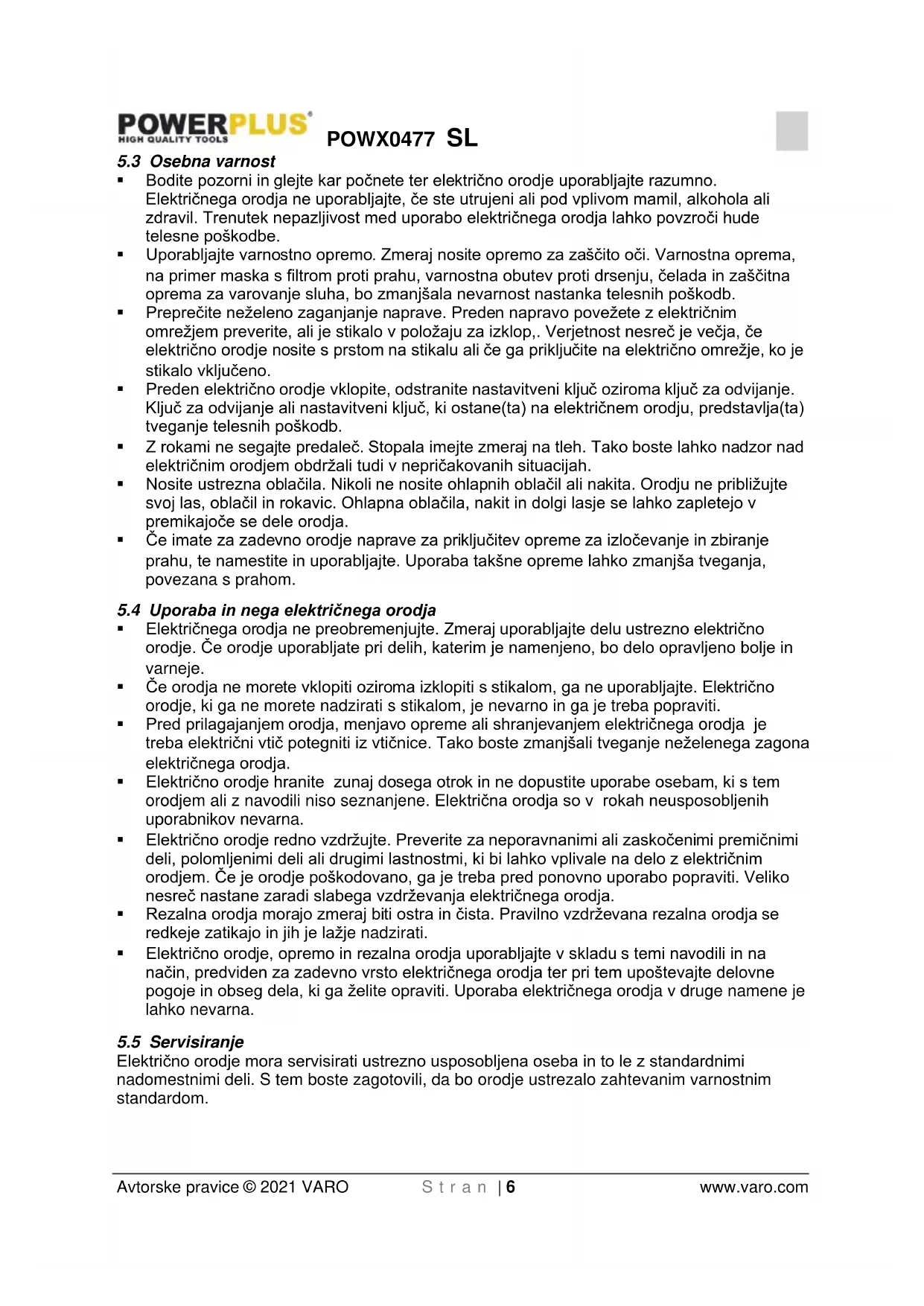

• Bodite pozorni in glejte kar počnete ter električno orodje uporabljajte razumno. Električnega orodja ne uporabljajte, če ste utrujeni ali pod vplivom mamil, alkohola ali zdravil. Trenutek nepazljivost med uporabo električnega orodja lahko povzroči hude telesne poškodbe.

• Uporabljajte varnostno opremo. Zmeraj nosite opremo za zaščito oči. Varnostna oprema, na primer maska s filtrom proti prahu, varnostna obutev proti drsenju, čelada in zaščitna oprema za varovanje sluha, bo zmanjšala nevarnost nastanka telesnih poškodb.

• Preprečite neželeno zaganjanje naprave. Preden napravo povežete z električnim omrežjem preverite, ali je stikalo v položaju za izklop,. Verjetnost nesreč je večja, če električno orodje nosite s prstom na stikalu ali če ga priključite na električno omrežje, ko je stikalo vključeno.

• Preden električno orodje vklopite, odstranite nastavitveni ključ oziroma ključ za odvijanje. Ključ za odvijanje ali nastavitveni ključ, ki ostane(ta) na električnem orodju, predstavlja(ta) tveganje telesnih poškodb.

• Z rokami ne segajte predaleč. Stopala imejte zmeraj na tleh. Tako boste lahko nadzor nad električnim orodjem obdržali tudi v nepričakovanih situacijah.

• Nosite ustrezna oblačila. Nikoli ne nosite ohlapnih oblačil ali nakita. Orodju ne približujte svoj las, oblačil in rokavic. Ohlapna oblačila, nakit in dolgi lasje se lahko zapletejo v premikajoče se dele orodja.

• Če imate za zadevno orodje naprave za priključitev opreme za izločevanje in zbiranje prahu, te namestite in uporabljajte. Uporaba takšne opreme lahko zmanjša tveganja, povezana s prahom.

5.4 Uporaba in nega električnega orodja

• Električnega orodja ne preobremenjujte. Zmeraj uporabljajte delu ustrezno električno orodje. Če orodje uporabljate pri delih, katerim je namenjeno, bo delo opravljeno bolje in varneje.

• Če orodja ne morete vklopiti oziroma izklopiti s stikalom, ga ne uporabljajte. Električno orodje, ki ga ne morete nadzirati s stikalom, je nevarno in ga je treba popraviti.

• Pred prilagajanjem orodja, menjavo opreme ali shranjevanjem električnega orodja je treba električni vtič potegniti iz vtičnice. Tako boste zmanjšali tveganje neželenega zagona električnega orodja.

• Električno orodje hranite zunaj dosega otrok in ne dopustite uporabe osebam, ki s tem orodjem ali z navodili niso seznanjene. Električna orodja so v rokah neusposobljenih uporabnikov nevarna.

• Električno orodje redno vzdržujte. Preverite za neporavnanimi ali zaskočenimi premičnimi deli, polomljenimi deli ali drugimi lastnostmi, ki bi lahko vplivale na delo z električnim orodjem. Če je orodje poškodovano, ga je treba pred ponovno uporabo popraviti. Veliko nesreč nastane zaradi slabega vzdrževanja električnega orodja.

• Rezalna orodja morajo zmeraj biti ostra in čista. Pravilno vzdrževana rezalna orodja se redkeje zatikajo in jih je lažje nadzirati.

• Električno orodje, opremo in rezalna orodja uporabljajte v skladu s temi navodili in na način, predviden za zadevno vrsto električnega orodja ter pri tem upoštevajte delovne pogoje in obseg dela, ki ga želite opraviti. Uporaba električnega orodja v druge namene je lahko nevarna.

• Daljše vdihovanje prahu, ki se v zrak izloča pri brušenju mavčnih plošč, lahko vpliva na delovanje dihal: − zmeraj uporabljajte sesalec z vrečko, ki je potrjena za prah mavčnih plošč, ki jih brusite, − zmeraj uporabljajte dihalno masko, ki je potrjena za prah in meglo.

• Brušenje barve na svinčeni osnovi je zelo strupeno, zato ga ne izvajajte. To smejo izvajati le posebej usposobljeni strokovnjaki z ustrezno opremo.

• Vedno trdno stojte na tleh in vzdržujte ravnotežje. Ne segajte predaleč. Uporabljajte ustrezen zidarski oder.

• Orodja nikoli ne uporabljajte v območju z vnetljivimi snovi v trdnem stanju, tekočinami ali plini. Iskre s komutatorja / ogljikovih ščetk lahko povzročijo požar ali eksplozijo.

• Orodje je uporabno le v določene namene. Izdelovalec zelo priporoča, da orodja ne spreminjate in/ali uporabljate v kakršne koli druge namene, razen navedenih.

• Stroj vedno uporabljajte z obema rokama. Lahko se telesno poškodujete, če izgubite nadzor.

• Pazite, da napajalni kabel ne vstopi v delovno območje stroja. Kabel zmeraj speljite za svojim hrbtom.

• Stroj takoj izklopite, če zaznate neobičajne tresljaje ali druge napake. Stroj preglejte, da bi odkrili vzrok.

• Prah, ki nastaja med delom s tem orodjem, lahko škodi zdravju. Uporabljajte sistem za absorpcijo prahu, nosite ustrezno masko za zaščito pred prahom in odstranite ostanke prahu s sesalcem.

6.1 Električni priključek

Omrežna napetost mora ustrezati napetosti na ploščici z imenom orodja. Orodja v nobenem primeru ne smete uporabljati, če je napajalni kabel poškodovan. Poškodovani kabel mora takoj zamenjati pooblaščeni servisni center. Poškodovanega kabla ne poskušajte popravljati sami. Zaradi uporabe poškodovanega napajalnega kabla lahko pride do električnega udara. 7 SESTAVLJANJE Pred pripravo, popravilom ali vzdrževanjem naprave je treba zmeraj izključiti stikalo za vklop/izklop in izvleči vtič iz električne vtičnice!Pred prvo uporabo

• Šestrobi ključ (velikosti 5) nastavite na šestkotni vijačni sornik na brusnem bloku.

• Potisnite vzvod zapore v zaprti položaj, da pritrdite novo glavo. Pozor: Na napravo namestite le brusno ploščo, ki ustreza specifikacijam. Za zagotavljanje optimalnega delovanja je treba stroj nekaj minut uporabljati pri nekoliko nižji hitrosti, tako da se brusna plošča dobro prilagodi tesnilni površini. V tem postopku bodo iz brusne glave izstopali beli penasti delci. To pa stroja ne bo poškodovalo.Pri namestitvi trikotne brusne glave je mogoče, da te glave ne bo mogoče takoj potisniti do konca, ker je mogoče, da se položaj križne glave pogona na brusni plošči ne bo povsem ujemal s položajem motorja. To lahko popravite, tako da v odprtine brusne plošče na ohišju motorja vstavite 3 spojne zatiče. Okrogli vzvod za prilagajanje hitrosti nastavite na najnižjo hitrost. Z eno roko potisnite glavo ohišja motorja navzdol, z drugo pa kratko pritisnite na stikalo za vklop/izklop, dokler se glava ohišja motorja povsem ne vključi navzdol v brusno ploščo. Pritrdite brusno ploščo na ohišje motorja, tako da potisnete zaklepni vzvod v zaprti položaj. Pri okrogli brusni glavi je mogoče brusno ploščo obračati ročno, dokler se glava ohišja motorja povsem ne združi z okroglo brusno ploščo.

7.5.1 Prilagajanje položaja trikotne brusne plošče (slika 10)

Nastavite izbirno stikalo na položaj »ON« (pritisnite ga navzdol in obrnite v levo). Zdaj je mogoče dno trikotne brusne plošče zavrteti za do 360 stopinj. Ko dosežete želeni položaj, pritisnite gumb izbirnika navznoter in ga obrnite v desno do položaja »OFF«. Premikajte brusno ploščo v levo/desno, dokler se brusna plošča ne združi z njo s klikom.

7.5.2 Zamenjava križne spojke pogona (slika 11)

Plastično križno spojko pogona je mogoče po potrebi zamenjati. To spojko je mogoče namestiti na kovinski pogon brusne plošče. Nadomestne spojke (7 kosov) lahko najdete na vrhu brusne plošče.

Prilagodite hitrost z obračanjem okroglega gumba za nastavljanje hitrosti. Uporabnik lahko izbere različne hitrosti za brušenje različnih površin.

7.7.2 Ohranjanje iste hitrosti

Ohranite delovanje stroja pri isti hitrosti, kot ste jo izbrali. Ne preobremenjujte ga s prekomernim pritiskanjem.

7.8 Priključite sesalno cev. (slika 6)

Vdihavanje prahu je nevarno zdravju! Pri opravilih, kjer nastaja veliko prahu, zmeraj nosite protiprašno masko.Priključite cev (16) na odvod (priključek (22)) na ročaju. Drug konec cevi mora biti priključen na sesalnik.

7.9 Nastavitev teleskopske gredi (slika 7)

• Zaklepni vzvod (19) obračajte v nasprotni smeri urnega kazalca, da odprete zaklepni mehanizem.

• Nastavite teleskopsko gred na želeno dolžino.

• Po nastavitvi obrnite zaklepni vzvod (19) v smeri urinega kazalca, da pritrdite nastavitev dolžine. 8 UPORABA Brusilnik za mavčne plošče zmeraj držite z obema rokama! Rok ne približujte brusni glavi. Če bi to storili, bi se vaša roka lahko ujela med vrtenjem brusne glave v različne smeri.Namestite brusno ploščo

• Namestite nastavek za brušenje

• Nastavite želeno dolžino orodja.

• Brusilnik za mavčne plošče nežno pritisnite na delovno površino (ravno toliko, da je brusna glava povsem naslonjena na delovno površino).

8.1 Zagon in zaustavitev orodja

Preverite, ali omrežna napetost ustreza podatkom na ploščici s tehničnimi zahtevami na stroju in ali je stikalo (12) v položaju »OFF«, preden orodje priključite na električno omrežje.

8.2 Vklop in izklop stroja

Brusilnik za mavčne plošče vklopite/izklopite s stikalom.POWX0477 SL Avtorske pravice © 2021 VARO S t r a n | 10 www.varo.com 9 BRUŠENJE Ko ste pripravili stroj in sesalnik ter izvedli vse varnostne ukrepe, začnite z delom tako, da najprej vključite sesalnik in nato stroj. (Če uporabljate sesalnik z integriranim preklopom, je treba vključiti le stroj).

• Najboljša tehnika je delati z zamahi, ki se pokrivajo, in ohranjati nenehno gibanje glave. Nikoli se na enem mestu ne ustavljajte dlje, saj bi lahko napravili vidne krožne znake. Odličen izid dela bo z izkušnjami postal zelo lahko dosegljiv.

9.2 Trikotna brusna glava (slika 9)

Trikotna brusna glava se ne vrti, ampak se trese. Trikotna brusna glava se lahko vrti v ležajih in tako lahko brusi v kot stene/stropa. V vogalih zmanjšajte kontaktni pritisk, sicer bo prišlo do prekomerne obremenitve na konicah trikotnega brusnega diska. Trikotne brusne glave z zelo obrabljenimi robovi je mogoče preprosto zamenjati. OPOMBA Preverite, ali je brusni papir (7), ki ga uporabljate, primeren za to nalogo. Papir s pregrobim peskom bi lahko material odstranjeval prehitro, da bi bilo izide mogoče nadzirati. Papir s predrobnim peskom pa se bi lahko prepogosto zamašil in ne bi dobro obdelal površine. PREVIDNO: Pazljivo se izogibajte ostrim štrlinam, žebljem in podobnemu. Takšni predmeti bi lahko povsem obrabili brusni papir in verjetno poškodovali tudi pladenj z gobo.ČIŠČENJE IN VZDRŽEVANJE

10.1 Orodje vzdržujte čisto

Občasno izpihajte vse zračne prehode s suhim stisnjenim zrakom. Vse plastične dele je treba čistiti z mehko vlažno krpo. Pri čiščenju plastičnih delov NIKOLI ne uporabljajte topil. Topila bi lahko raztopila ali drugače poškodovala material. Med delom s stisnjenim zrakom nosite zaščitna očala. Očistite zglobni priključek za sesalnik, saj bi lahko nabrani prah preprečil njegovo prosto obračanje.POWX0477 SL Avtorske pravice © 2021 VARO S t r a n | 11 www.varo.com

Gumb za pritrjevanje

Širina oscilacije 1,5 mm Premer brušenja 225 mm Dolžina brez podaljška cevi 110 cm Dolžina s podaljškom cevi 110–165 cm Elektronsko krmiljenje hitrosti

zmanjševanje tresljajev

• Garancija za ta izdelek velja 36 mesecev od datuma nakupa prvega uporabnika.

• Garancija pokriva vse napake v materialu in izdelavi, razen za: baterije, polnilnike in dele, okvarjene zaradi običajne obrabe, kot so ležaji, ščetke, kabli, vtiči ter dodatke, kot so svedri, nastavki za vrtanje, žagini listi itd., škode ali okvar zaradi neprimernega ravnanja, nesreč ali prilagoditev in stroškov prevoza.

• Garancijske določbe prav tako ne vključujejo škode in/ali napak zaradi neustrezne uporabe.

• Zavračamo tudi vsakršno odgovornost za vsakršne telesne poškodbe zaradi neustrezne uporabe orodja.

• Popravila sme izvesti le servis, pooblaščen za orodje Powerplus.

• Zmeraj lahko pridobite več informacij na številki 00 32 3 292 92 90.

• Stranka zmeraj krije vsakršne stroške prevoza, razen v primeru pisnega sporazuma o drugačnem dogovoru.

• Mogoči niso nobeni garancijski zahtevki, če je škoda na napravi posledica malomarnega vzdrževanja ali preobremenitve.

• Iz garancije je popolnoma izključena škoda zaradi vstopa tekočine v napravo, prekomernega vstopa prahu, namernega poškodovanja (ali poškodb zaradi velike malomarnosti), nepravilne uporabe (uporabe za namene, za katere naprava ni primerna), nestrokovne uporabe (npr. zaradi neupoštevanja navodil v priročniku), nestrokovnega sestavljanja, udara strele ali neustrezne napetosti električnega omrežja. Ta seznam ni izčrpen.

• Sprejemljivost garancijskega zahtevka nikoli ne pomeni podaljšanja garancijskega obdobja ali začetka novega garancijskega obdobja v primeru zamenjave naprave.

• Naprave ali deli, ki so zamenjani v okviru garancije, zato ostanejo last družbe Varo NV.

• Pridržujemo si pravico do zavrnitve zahtevka, če dokazilo o nakupu ni predloženo oziroma če je očitno, da izdelek ni bil pravilno vzdrževan. (Čiste prezračevalne reže, redno servisirane ogljikove ščetke itd.)

• Dokazilo o nakupu morate shraniti kot dokaz o datumu nakupa.

• Napravo je treba prodajalcu vrniti nerazstavljeno in v sprejemljivo čistem stanju (v izvornem plastičnem kovčku, če je bil ta priložen) ter priložiti dokazilo o nakupu. 14 OKOLJE Če morate napravo po dolgotrajni uporabi zavreči, je ne zavrzite med gospodinjske odpadke, ampak na okolju prijazen način. Z odpadnih električnih izdelkov ni dovoljeno ravnati kot z običajnimi gospodinjskimi odpadki. Reciklirajte, če je na voljo reciklažni obrat. Za nasvet o recikliranju se obrnite na krajevno oblast ali trgovca.POWX0477 SL Avtorske pravice © 2021 VARO S t r a n | 13 www.varo.com
