NÁVOD K OBSLUZE POWX0477 PowerPlus

5.3 Osobna sigurnost

5.1 Pracovní oblast....4

5.2 Elektrická bezpečnost....4

5.3 Osobní bezpečnost....5

5.4 Používání elektrických nástrojů a péče o ně....5

5.5 Servis....5

6 DOPLŇKOVÉ BEZPEČNOSTNÍ POKYNY ...... 6

6.1 Elektrické připojení......6

7 MONTÁŽ....6

7.1 Před prvotním uvedením do provozu 6

7.2 Hřídel (21) 6

7.3 Sejměte / nasad'te brusnouhlavu (1 / 2)....6

7.4 Výměna přítlačné botky (obr. 3)....7

7.5 Výměna kulaté hlavy a trojúhelníkové hlavy (obr. 4)....7

7.5.1 Seřízení polohy trojúhelníkové brusné botky (obr. 10)....7

7.5.2 Výměna spojky hnacího kříže (obr. 11)....7

7.6 Připojení a výměna brusných nástrojů (obr. 5)....7

7.7 Elektronické řízení rychlosti....8

7.7.1 Nastavitelná rychlost....8

7.7.2 Rízení stabilní rychlosti 8

7.8 Připojení podtlakové hadice (obr. 6)....8

7.9 Nastavení vysunovací trubky (obr. 7)....8

8 PROVOZ....8

8.1 Spouštění a zastavování nástroje....8

8.2 Zapínání a vypínání....8

9 OPERACE BROUŠENÍ......9

POWERPLUS® HIGH QUALITY TOOLS

POWX0477 CS

9.1 Kulatá brusná hlava (obr. 8)....9
9.2 Trojúhelníková brusná hlava (obr. 9)....9
10 ČIŠTĚNÍ A ÚDRŽBA....9
10.1 Udržujte nástroj v čistotě 9
11 TECHNICKÉ ÚDAJE....10
12 HLUČNOST 10
13 ZÁRUKA....11
14 ŽIVOTNÍ PROSTŘEDÍ......11
15 PROHLÁŠENÍ O SHODĚ 12

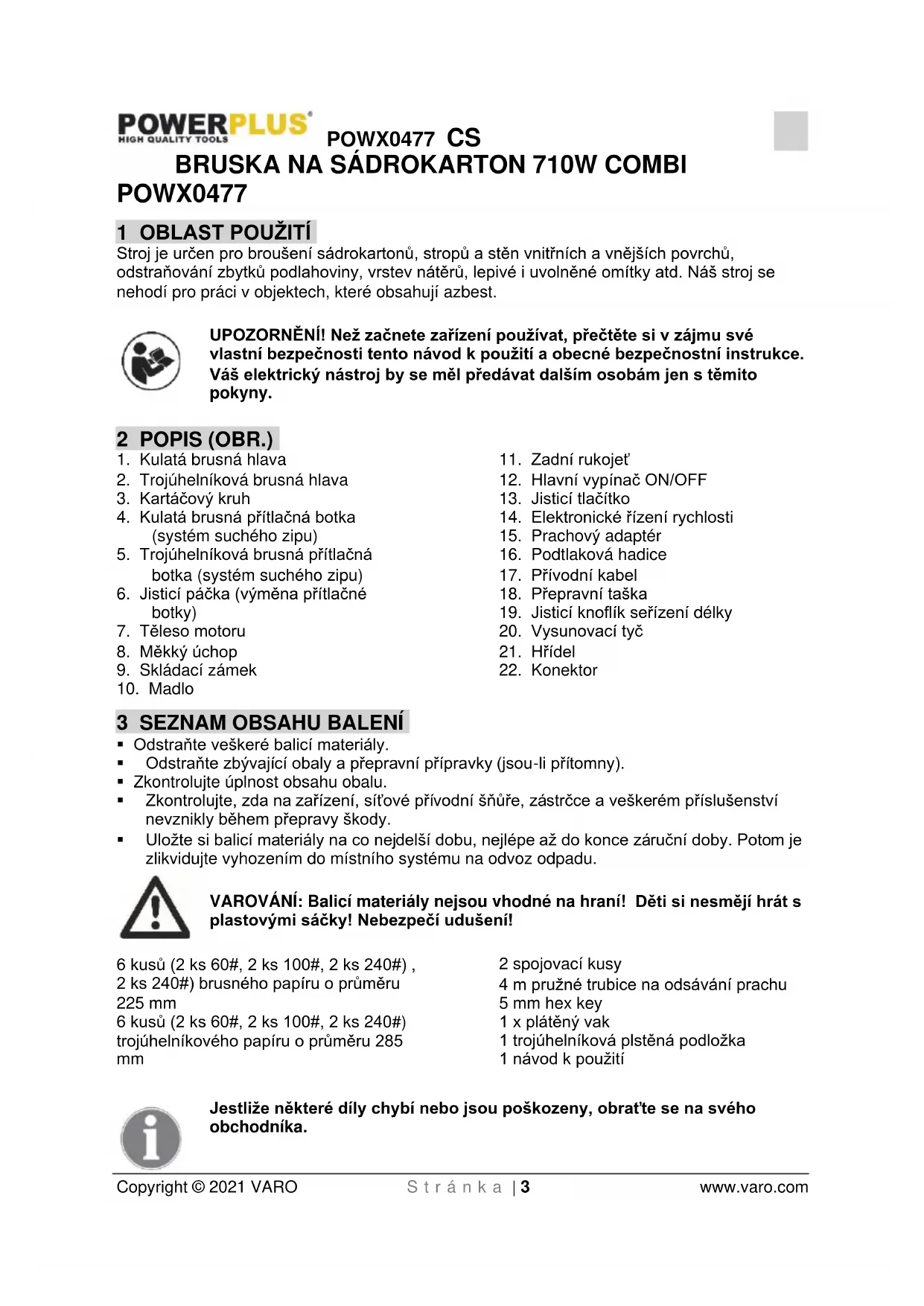

BRUSKA NA SÁDROKARTON 710W COMBI POWX0477

1 OBLAST POUŽITÍ

Stroj je určen pro broušení sádrokartonů, stropů a stěn vnitřních a vnějších povrchů, odstraňování zbytků podlahoviny, vrstev nátěrů, lepivé i uvolněné omítky atd. Náš stroj se nehodí pro práci v objektech, které obsahují azbest.

UPOZORNĚNÍ! Než začnete zařízení používat, přečtěte si v zájmu své vlastní bezpečnosti tento návod k použití a obecné bezpečnostní instrukce. Váš elektrický nástroj by se měl předávat dalším osobám jen s těmito pokyny.

2 POPIS (OBR.)

1. Kulatá brusná hlava
2. Trojúhelníková brusná hlava
3. Kartáčový kruh
4. Kulatá brusná přítlačná botka (systém suchého zipu)
5. Trojúhelníková brusná přítlačná botka (systém suchého zipu)
6. Jisticí páčka (výměna přítlačné botky)
7. Těleso motoru
8. Měkký úchop
9. Skládací zámek

10. Madlo

11. Zadní rukojeť

12. Hlavní vypínač ON/OFF
13. Jisticí tlačítko
14. Elektronické řízení rychlosti
15. Prachový adaptér
16. Podtlaková hadice
17. Přívodní kabel
18. Přepravní taška
19. Jisticí knoflík seřízení délky
20. Vysunovací tyč
21. Hřídel
22. Konektor

3 SEZNAM OBSAHU BALENÍ

• Odstraňte veškeré balicí materiály.
• Odstraňte zbývající obaly a přepravní přípravky (jsou-li přítomny).
  ■ Zkontrolujte úplnost obsahu obalu.
  Zkontrolujte, zda na zařízení, síťové přívodní šňůře, zástrčce a veškerém příslušenství nevznikly během přepravy škody.
• Uložte si balicí materiály na co nejdelší dobu, nejlépe až do konce záruční doby. Potom je zlikvidujte vyhozením do místního systému na odvoz odpadu.

VAROVÁNÍ: Balicí materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí udušení!

6 kusü (2 ks 60#, 2 ks 100#, 2 ks 240#),
2 ks 240#) brusného papíru o průměru 225 mm
6 kusü (2 ks 60#, 2 ks 100#, 2 ks 240#)
trojúhelníkového papíru o průměru 285 mm

2 spojovací kusy
4 m pružné trubice na odsávání prachu
5 mm hex key
1 x plátěný vak
1 trojúhelníková plstěná podložka
1 návod k použití

Jestliže některé díly chybí nebo jsou poškozeny, obrat'te se na svého obchodníka.

4 SYMBOLY

V tomto návodu a u přístroje jsou používány následující symboly:

	Označuje riziko úrazu nebo poškození nástroje.		Noste ochranné rukavice.
	Před použitím si přečtěte návod k použití.		Noste ochranné brýle.
	V souladu se základními požadavky Evropských směrnic.		V prašném prostředí používejte ochrannou masku.
	Stroj třídy II – Dvojitá izolace – Nepotřebujete uzemněnou zástrčku.

5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ NÁSTROJE

Přečtěte si všechna bezpečnostní upozornění a všechny instrukce. Nedodržení upozornění a instrukcí může vést k zasažení elektrickým proudem, požáru a/nebo vážnému úrazu. Uschovejte si veškerá upozornění a instrukce, abyste do nich mohli později nahlédnout. Termín „elektrický nástroj“ v upozorněních znamená elektrický nástroj připojený (kabelem) k síti nebo elektrický nástroj provozovaný (bez kabelu) na akumulátor.

5.1 Pracovní oblast

• Udržujte pracoviště čistě a dobře osvětlené. Tmavá a nepřehledná pracoviště zvyšují riziko nehody.
• Neprovozujte elektrické nástroje v potenciálně výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nástroje produkují jiskry, které mohou prach nebo výpary zapálit.
• Při práci s elektrickým nástrojem udržujte děti a okolostojící osoby opodál. Mohou odvést vaši pozornost a ztratíte kontrolu nad nástrojem.

5.2 Elektrická bezpečnost

Vždy kontrolujte, zda přiváděné napětí odpovídá napětí uvedenému na typovém štítku.
- Zástrčky elektrického nástroje musejí odpovídat zásuvkám. Zástrčku nikdy nijak neupravujte. S uzemněnými elektrickými nástroji nepoužívejte nikdy rozvodné zástrčky. Riziko zasažení elektrickým proudem je menší u neupravovaných zástrček a kompatibilních zásuvek.
- Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy například na trubkách, radiátorech, sporácích a ledničkách. Nebezpečí zasažení elektrickým proudem je větší, jestliže je vaše tělo uzemněné.
- Nevystavujte elektrické nástroje dešti nebo vlhkosti. Voda, která se dostane do elektrického nástroje, zvyšuje riziko zasažení elektrickým proudem.
- S kabelem zacházejte opatrně. Nikdy nástroj nenoste nebo netahejte na kabelu a nevytahujete zástrčku ze zásuvky tahem za kabel. Šňůru chraňte před teplem, olejem, ostrými hranami a pohybujícími se díly. Poškozené nebo zapletené kabely zvyšují riziko zasažení elektrickým proudem.
- Při práci s elektrickým nástrojem pod širým nebem používejte prodlužovací kabel vhodný k vnějšímu použití. Použití kabelu vhodného k vnějšímu použití zmenšuje riziko zasažení elektrickým proudem.

- Je-li práce s elektrickým nástrojem na vlhkém místě nevyhnutelná, použijte zdroj proudu chráněný spínačem proti zbytkovému proudu (RCD). Použití RCD zmenšuje riziko zasažení elektrickým proudem.

5.3 Osobní bezpečnost

• Při práci s elektrickým nástrojem bud'te pozorní, sledujte, co děláte, a říd'te se zdravým rozumem. Nepracujte s elektrickým nástrojem, když jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při zacházení s elektrickým nástrojem může vést k vážnému osobnímu zranění.
• Používejte bezpečnostní vybavení. Vždy si chraňte zrak. Bezpečnostní vybavení, jakým je protiprašný respirátor, neklouzavá bezpečnostní obuv, ochranná přilba nebo chránič sluchu, které se použije, kdykoliv to okolnosti vyžadují, omezuje osobní zranění.
• Vyhýbejte se nahodilému spuštění. Před zasunutím zástrčky do zásuvky se ubezpečte, že je vypínač v poloze vypnuto. Nošení nástrojů s prstem na vypínači a připojování nástrojů k síti s vypínačem v poloze zapnuto zvyšuje riziko nehody.
• Před nastartováním nástroje odstraňte veškeré stavěcí klíny a klíče. Klín nebo klíč ponechaný v otáčivé části elektrického nástroje může způsobit úraz.
• Nesnažte se dosáhnout příliš daleko. Vždy si udržujte pevný postoj a rovnováhu. To vám umožní mít nástroj pod lepší kontrolou v neočekávaných situacích.
• Vhodně se oblékejte. Nenoste volné oblečení ani bižuterii. Udržujte své vlasy, oblečení a rukavice mimo dosah pohybujících se dílů. Volné oblečení, bižuterie nebo dlouhé vlasy se mohou zachytit v pohybujících se dílech.
• Jsou-li k dispozici mechanismy umožňující odvod a sběr prachu, zabezpečte jejich připojení a řádné používání. Použití těchto mechanismů snižuje rizika vyvolávaná prachem.

5.4 Používání elektrických nástrojů a péče o ně

• Neočekávejte od elektrického nástroje, co nemůže splnit. Používejte elektrický nástroj vhodný pro váš účel. Elektrický nástroj vykoná svůj úkol lépe a bezpečněji, použije-li se tempem, pro které byl zkonstruován.
• Nepoužívejte elektrický nástroj, jestliže ho nelze vypínačem zapnout i vypnout. Každý elektrický nástroj, který nelze ovládat vypínačem, je nebezpečný a je třeba ho opravit.
• Před prováděním jakýchkoliv změn, výměnou příslušenství nebo ukládáním elektrických nástrojů odpojte zástrčku od zdroje energie. Taková preventivní bezpečnostní opatření snižují riziko náhodného zapnutí elektrického nástroje.
• Nepoužívané elektrické nástroje ukládejte mimo dosah dětí a nedovolte s nimi pracovat osobám, které nejsou obeznámeny s nástrojem ani s těmito pokyny. Elektrické nástroje jsou v rukách neškolených uživatelů nebezpečné.
• Provádějte údržbu elektrických nástrojů. Kontrolujte, zda nejsou pohyblivé díly nesprávně seřízené nebo zadřené, zda nejsou prasklé a zda na nich není patrné nic, co by se mohlo dotknout provozu elektrického nástroje. Při poškození dejte elektrický nástroj před použitím opravit. Mnoho nehod způsobují právě nedostatečně udržované elektrické nástroje.
• Rezné nástroje udržujte ostré a čisté. Je méně pravděpodobné, že by se řádně udržované rezné nástroje s ostrými břity někde zadrhly, a proto se ostré nástroje snáze ovládají.
• Používejte elektrický nástroj, příslušenství a nástrojové bity atd. v souladu s těmito pokyny a způsobem předepsaným pro konkrétní typ elektrického nástroje; přitom berte v úvahu pracovní podmínky a práci, již je třeba vykonat. Použití elektrického nástroje způsobem jiným, než pro který je určen, může vytvořit potenciálně nebezpečnou situaci.

5.5 Servis

- Servisní práce na elektrickém nástroji přenechejte kvalifikovanému technikovi, který používá výhradně originální náhradní díly. Tak si zajistíte, že nástroj bude i nadále bezpečný.

6 DOPLŇKOVÉ BEZPEČNOSTNÍ POKYNY

■ Po celou dobu udržuite ruce mimo dosah rotující brusné hlavy.
- Broušení laku s obsahem olova je nesmírně toxické a nemělo by se ani zkoušet. Výkon této činnosti lze povolit pouze profesionálům se zvláštním vyškolením a vybaveným pro daný účel.
- Vždy si udržujte pevný postoj a rovnováhu. Nesnažte se dosáhnout příliš daleko. Používejte vhodné lešení.
■ Vždy za provozu noste osobní ochranné pomůcky.
- Důležité: po dokončení broušení vypněte vypínač a vyčkejte, dokud se valivá brusná hlava úplně nezastaví; teprve potom nástroj odložte.
- Nikdy nepoužívejte nástroj v oblasti s hořlavými pevnými látkami, kapalinami nebo plyny. Jiskry z komutátoru / uhlíkových kartáčků by mohly způsobit požár nebo výbuch.
- Existují použití, pro něž byl tento nástroj navržen. Výrobce důrazně doporučuje, aby tento nástroj nebyl modifikován ani se nepoužíval k účelu jinému, než k tomu, pro který byl navržen.
■ Stroi držte vždy oběma rukama. Ztráta kontroly může způsobit úraz.
- Udržujte napájecí kabel mimo pracovní dosah stroje. Vždy kabel ved'te pryč směrem za sebe.
- Okamžitě stroj vypněte, objeví-li se neobvyklé vibrace nebo nastanou-li jiné poruchy. Zkontroluite stroj a zjištěte příčinu.
- Prach, který vzniká při práci s tímto nástrojem, může být zdraví škodlivý. Používejte systém absorpce prachu, noste vhodnou ochrannou protiprachovou masku a odstraňujte usazený prach vysavačem.

6.1 Elektrické připojení

Napětí sítě musí odpovídat napětí uvedenému na výrobním štítku nástroje. Za žádných okolností nesmí být nástroj používán, když je poškozen napájecí kabel. Poškozený kabel musí být okamžitě vyměněn v autorizovaném servisním středisku. Nepokoušejte se opravit poškozený kabel sami. Použití poškozených napájecích kabelů může vést k úrazu elektrickým proudem.

7 MONTÁŽ

Před nastavováním, opravami nebo údržbou zařízení je třeba vždy vypnout provozní spínač a vytáhnout sít'ovou zástrčku!

7.1 Před prvotním uvedením do provozu

• Zkontrolujte, zda jmenovitá frekvence sít'ového přívodu odpovídá údajům na výrobním štítku.
• Před použitím nástroje si pozorně přečtěte manuál s pokyny.

7.2 Hřídel (21)

Složte prední a zadní část dohromady (obr. 1-1). Zatlačte skládací zámek (9) do správné pozice a držte špičku vedle madla (obr. 1 - 2); poté stiskněte skládací zámek (9) směrem k rukojeti až do konce. (obr. 1-3)

Rozložte madlo zatlačením skládacího zámku dovnitř.

7.3 Sejměte / nasad'te brusnouhlavu (1 / 2)

• Vytáhněte jisticí páčku a posuňte ji doleva, abyste odebrali hlavu (obr. 2 - 1).
• Hlavu sestavíte tak, že nejprve zajistíte, aby byla jisticí páčka v uvolněné poloze, pak připojíte těleso motoru (7) a kryt velkého ložiska ke hlavě. Zatlačte blokovací páčku do pravé jisticí polohy (obr. 2-2).

7.4 Výměna přítlačné botky (obr. 3)

Vložte imbusový klíč (velikost 5) do šestihranného šroubového čepu na přítlačné botce
- Přítlačnou botku pevně přidržujte a otáčejte klíčem proti směru pohybu hodinových ručiček tak, abyste botku odmontovali.
- Dotažením šroubového čepu nainstalujte novou přítlačnou botku.

Pozor! Na stroj nasazujte pouze prítlačnou botku odpovídající príslušné specifikaci.

7.5 Výměna kulaté hlavy a trojúhelníkové hlavy (obr. 4)

■ Pracujte s jisticí páčkou k uvolnění pozice
Sejměte hlavu (1 / 2) a nasadte hlavu, kterou chcete na stroji používat
- Posuňte blokovací páčku do blokovací polohy a zamkněte novou hlavu.

Pozor! Na stroj nasazujte pouze přítlačnou botku odpovídající příslušné specifikaci. S cílem zajistit optimální výkon by stroj měl být provozován po několik minut mírně nižší rychlostí, aby si brusná botka dokonale zvykla na to, že dosedne dokonale na utěsněný povrch. Během tohoto procesu opustí bílé pěnové částice brusnou hlavu. To však stroj nepoškodí.

Při instalaci trojúhelníkové brusné hlavy se může stát, že tuto hlavu nepůjde ihned zatlačit až dolů, protože se poloha hnací křížové hlavy na brusné botce neshoduje plně s polohu motoru. To lze napravit umístěním tělesa motoru se 3 spojovacími kolíky do otvorů brusné botky.

Nastavte otočný regulátor rychlosti na minimální rychlost. Jednou rukou zatlačte hlavu tělesa motoru dolů a druhou rukou krátce stiskněte hlavní vypínač, dokud hlava tělesa motoru plně nezapadne do brusné botky.

Brusnou botku připevníte k tělesu motoru přesunutím jisticí páčky do polohy „zamknuto".

S kulatou brusnou hlavou se dá brusnou botkou otáčet ručně, dokud hlava tělesa motoru plně nezapadne do kulaté brusné botky.

7.5.1 Seřízení polohy trojúhelníkové brusné botky (obr. 10)

Nastavte přepínač do polohy „ON“ (stiskněte dolů a otočte doleva). Pak lze spodní částí trojúhelníkové brusné botky otočit až o 360 stupňů.

Jakmile dosáhnete požadované polohy, stiskněte tlačítko výběru a otáčejte jím doprava, dokud tlačítko nebude v poloze „vypnuto".

Pohybujte brusnou botkou doleva a doprava, dokud brusná botka nezapadne s kliknutím.

7.5.2 Výměna spojky hnacího kříže (obr. 11)

Je-li třeba, lze spojku hnacího kříže vyměnit za jinou.

Tato spojka se klade na kovový pohon brusné botky.

Náhradní spojky (7 položek) najdete nad brusnou botkou.

7.6 Připojení a výměna brusných nástrojů (obr. 5)

• Umístěte brusný nástroj do středu brusného kotouče a zatlačte na něj. Otvory v brusném nástroji musejí být zarovnány s extrakčními otvory v brusné botce.
• Pouze pro kulatou brusnou botku: provedte zkušební jízdu, by bylo jasné, že brusný nástroj je upnut v centru.

7.7 Elektronické řízení rychlosti

7.7.1 Nastavitelná rychlost

Nastavte rychlost otáčením rychlostního kolečka, uživatel si může zvolit různé rychlosti pro různý broušený povrch.

7.7.2 Řízení stabilní rychlosti

Stroj nechte běžet stejnou rychlostí jako vybrané. Nepřetěžujte nadměrným tlakem.

7.8 Připojení podtlakové hadice (obr. 6)

Vdechování prachu je nebezpečné pro zdraví! Při provádění prací, které mohou produkovat prach, prosím vždy noste masku proti prachu.

Připojte hadici (16) k výstupu (konektor (22)) madla.

Druhý konec hadice je připojen k vysavači

7.9 Nastavení vysunovací trubky (obr. 7)

• Otočte jisticí knoflík (19) proti směru hodinových ručiček a otevřete blokovací mechanismus.
  Seřid'te vysunovací teleskopickou trubku na požadovanou délku.
• Po seřízení otočte jisticím knoflíkem (19) ve směru hodinových ručiček, aby se opravilo nastavení délky.

8 PROVOZ

Brusku na sádrokarton vždy držte oběma rukama! Držte ruce v bezpečné vzdálenosti od brusné hlavy. Jinak by se vám mohla ruka zachytit, protože se brusná hlava natáčí do různých směrů.

■ Připevněte brusnou botku
■ Připevněte brusný nástroj
■ Nastavte elektrický nástroj na požadovanou délku
■ Zapojte systém na odsávání prachu
■ Zastrčte sít'ovou zásuvku
■ Zapněte zařízení.
- Přitlačte brusku sádrokartonu mírně k pracovní ploše (tlak by měl právě stačit na to, aby zajistil, že bude brusná hlava zarovnána s pracovní plochou.)

8.1 Spouštění a zastavování nástroje

Ujistěte se, že napájecí napětí je stejné, jaké se uvádí na výrobním štítku stroje, a že vypínač (4) je před připojením nástroje k napájecímu obvodu v poloze VYPNUTO.

8.2 Zapínání a vypínání

Brusku na sádrokarton zapínejte a vypínejte vypínačem.

9 OPERACE BROUŠENÍ

Jakmile jsou stroj a vysavač nastaveny a všechna bezpečnostní opatření a zařízení jsou na místě, začněte tak, že zapnete vysavač a následně i stroj. (Pokud používáte vysavač s integrovaným zapínáním, pak prostě zapněte stroj.)

9.1 Kulatá brusná hlava (obr. 8)

• Začněte brousit a opatrně a co možná nejlehčeji se dotýkejte kontaktní pracovní plochy - jen natolik, aby se brusná hlava rovně dotýkala povrchu.
• Kloub v brusné hlavě umožňuje brusnému kotouči sledovat obrysy pracovní plochy.
• Nejlepší technikou je použít překrývajících se pohybů ze strany na stranu a držet hlavu v neustálém pohybu. Nikdy se nezastavujte příliš dlouho na jednom místě, nebo tam budete mít otisk otáčející se hlavy. S přibývajícími zkušenostmi bude velmi snadné vytvořit vynikající výsledky.

9.2 Trojúhelníková brusná hlava (obr. 9)

Trojúhelníková brusná hlava se neotáčí, ale vibruje.

Trojúhelníková brusná hlava se může otáčet na ložiscích a může tedy brousit rohy stěn a stropů.

V rozích se snižuje kontaktní tlak, jinak by byly špičky trojúhelníkového brusného kotouče zatíženy nadměrnou zátěží.

Silně opotřebované rohy trojúhelníkové brusné hlavy lze snadno vyměnit

POZNÁMKA: Ujistěte se, že smirkový papír (7), který používáte, je vhodný k danému účelu. Příliš hrubá zrnitost může materiál odstraňovat příliš rychle na to, aby se proces udržel pod kontrolou. Příliš jemně zrnitý smirkový papír se naopak příliš často zanáší a nestačíte jím plochu vytvarovat.

POZNÁMKA: Dávejte pozor na špičaté výstupky a hřebíky. Ty smirkový papír oholí a pravděpodobně poškodí i opěrnou houbičku.

10 ČIŠTĚNÍ A ÚDRŽBA

10.1 Udržujte nástroj v čistotě

Pravidelně profoukněte všechny vzduchové kanály suchým tlakovým vzduchem. Všechny plastové díly by měly být čištěny měkkým vlhkým hadříkem. Na čištění plastových dílů NIKDY nepoužívejte rozpouštědla. Ty by mohly materiál rozpustit nebo jinak poškodit.

Při používání tlakového vzduchu noste bezpečnostní brýle.

Vysávejte prach z otočného konektoru, příliš mnoho prachu mu brání v bezpečném otáčení.

11 TECHNICKÉ ÚDAJE

Model č.	POWX0477
Jmenovitý výkon	710 W
Jmenovitý kmitočet	50 Hz
Jmenovité napětí	230-240 V
Rychlost otáčení	600-1500 min ^1
Rychlost otáčení	3000-6000 min ^-1
Průměr kotouče	215 mm
Trojúhelníkový brusný pohyb	Otáčení
Trojúhelníkový brusný pohyb	Vibrace
Brusný povrch trojúhelníkové botky	285 x 285 x 285 mm
Třída krytí	II
Délka kabelu	4 m
Hadice vysavače	4 m
Uhlíkové kartáčky motoru	Ano
Jisticí knoflík	Ano
Šířka oscilací	1,5 mm
Průměr broušení	225 mm
Délka bez nástavce	110 cm
Délka s nástavcem	110-165 cm
Elektronické řízení rychlosti	Ano
Měkký úchop	Ano
Omezení vibrací	Ano
Systém suchého zipu	Ano
Základní materiál	Hliník

12 HLUČNOST

Hodnoty hlukových emisí se měří podle příslušné normy. (K=3)

Úroveň akustického tlaku LpA 83 dB(A)

Úroveň akustického výkonu LwA 94 dB(A)

POZOR! Hladina akustického tlaku může přesáhnout 85 dB(A), v takovém případě noste individuální chránič sluchu.

aw (Vibrace):

3,1 m/s ^2

K = 1,5 ~m / s^2

13 ZÁRUKA

• Na tento výrobek se vztahuje záruční doba 36 měsíců platná od data jeho zakoupení prvním uživatelem.
• Tato záruka kryje veškeré materiálové nebo výrobní vady kromě: baterií, nabíječek, vadných dílů podléhajících běžnému opotřebení, jakými jsou ložiska, kartáčky, kabely a zástrčky, nebo příslušenství, jakým jsou vrtáky, vrtací bity, pilové kotouče atd.; poškození nebo vad vyplývajících ze špatného zacházení, nehod nebo provedených změn; přepravních nákladů.
• Poškození a / nebo závady vyplývající z nevhodného používání také nespadají do záručních ustanovení.
• Také odmítáme veškerou odpovědnost za jakékoliv poranění vyplývající z nevhodného použití nástroje.
• Opravy může provádět pouze servisní středisko autorizované pro nástroje Powerplus.
• Více informací můžete vždy získat na čísle 00 32 3 292 92 90.
• Dopravní náklady vždy nese zákazník, pokud není písemně dohodnuto jinak.
• Stejně tak nelze vznášet nárok ze záruky v případě, že škoda na zařízení vznikla následkem nedbalé údržby nebo přetížení.
• Zcela vyloučeny ze záruky jsou škody vzniklé následkem zaplavení tekutinou, přílišného zaprášení, úmyslného poškození (at’ jde o záměr či hrubou nedbalost), nepatřičného používání (používání k účelům, k nimž zařízení není vhodné), diletantského používání (např. nedodržováním pokynů z návodu), nekvalifikovaného sestavení, zásahu bleskem a chybného síťového napětí. Tento seznam není omezující.
• Uznání záručního nároku nemůže nikdy vést k prodloužení záruční lhůty ani začátku nové záruční lhůty v případě, že bylo zařízení vyměněno.
• Zařízení nebo díly vyměněné v rámci záruky se proto stávají vlastnictvím Varo NV.
• Vyhrazujeme si právo odmítnout jakýkoliv nárok v případech, kdy nelze ověřit nákup nebo kdy je zřejmé, že výrobek nebyl správně udržován (pravidelné čištění větracích otvorů, pravidelné servisování uhlíkových kartáčků, atd.).
• Uschovejte si doklad o zakoupení, neboť se jím prokazuje datum nákupu.
• Zařízení se musí prodejci vrátit nerozmontované, v přijatelně čistém stavu, (v původním kufříku s výliskem na uložení zařízení, pokud se tento požadavek vztahuje na tento případ) spolu s dokladem o zakoupení.

14 ŽIVOTNÍ PROSTŘEDÍ

Bude-li vaše zařízení po delší době používání třeba vyměnit za nové, nelikvidujte použité zařízení spolu s běžným domovním odpadem, ale proved'te to způsobem ekologicky bezpečným.

Elektrický odpad se nesmí likvidovat jako součást domovního odpadu. Kde je to možné, provádějte recyklaci. Zeptejte se na místním úřadu nebo u prodejce, kde a jak lze recyklovat.

VARO N.V. - Vic. Van Rompuy N.V.- Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, prohlašuje, že

Výrobek: BRUSKA NA SÁDROKARTON 710 W COMBI

Výrobní značka: POWERplus

Model: POWX0477

je ve shodě se základními požadavky a ostatními relevantními ustanoveními příslušných evropských směrnic založených na aplikaci evropských harmonizovaných norem. Jakákoliv neschválená úprava přístroje vede ke ztrátě platnosti tohoto prohlášení.

Evropské směrnice (včetně, nastanou-li, jejich změn a doplňků až do data podpisu):

2011/65/EU

2006/42/ES

2014/30/EU

Evropské harmonizované normy (včetně, nastanou-li, jejich změn a doplňků až do data podpisu):

EN62841-1:2015

EN62841-2-4:2014

EN55014-1:2017

EN55014-2:2015

EN61000-3-2:2014

EN61000-3-3:2013

Držitel technické dokumentace: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Níže podepsaný jedná jménem vedení společnosti,

Mertens Ludo

Ludo Mertens

Regulativní postupy - Manažer pro dohled nad řádným jednáním 08/06/2021, Lier - Belgium

1 POUŽÍVANIE 3

2 POPIS (OBR. 1-2) 3

3 OBSAH BALENIA 3

4 SYMBOLY 4

5 VŠEOBECNÉ BEZPEČNOSTNÉ VAROVANIA PRE ELEKTRICKÉ NÁRADIE 4

5.1 Pracovná plocha ....4

5.2 Elektrická bezpečnost'......4

5.3 Osobná bezpečnost'......5

5.4 Používanie elektrického náradia a starostlivost' oň....5

5.5 Servis....5

6 BEZPEČNOSTNÉ POKYNY ŠPECIFICKÉ PRE DANÉ NÁRADIE 6

6.1 Elektrické pripojenie....6

7 MONTÁŽ 6

7.7 Elektronické ovládanie rýchlosti....8

7.7.1 Nastavitelná rýchlost'....8

1. Okrúhla brúsna hlavica
2. Trojuholníková brúsna hlavica
3. Krúžok s kefkou
4. Okrúhla brúsna podložka (s upevnením na suchý zips)
5. Trojuholníková brúsna podložka (s upevnením na suchý zips)
6. Zaistovacia páka (výmena podložky)
7. Kryt motora
8. Mäkká rukovät'
9. Skladací zámok
10. Rukovät'
11. Zadná rukovät'
12. Hlavný vypínač
13. Zaist'ovacie tlačidlo
14. Elektronické ovládanie rýchlosti
15. Adaptér na vysávanie prachu
16. Hadica vysávača
17. Elektrický kábel
18. Prenosné vrecko
19. Zaist'ovací gombík pre nastavenie dížky
20. Teleskopická tyč
21. Tyč
22. Prípojka

3 OBSAH BALENIA

6 ks (2x č. 60, 2x č. 100, 2x č. 240)

brúsneho papiera s priemerom 225 mm

6 ks (2x č. 60, 2x č. 100, 2x č. 240)

1 trojuholníková podložka

1 návod

5.2 Elektrická bezpečnost'

5.3 Osobná bezpečnost'

5.4 Používanie elektrického náradia a starostlivost' oň

6.1 Elektrické pripojenie

• Skontrolujte, či sa menovitá frekvencia napájacieho zdroja zhoduje s údajmi na typovom štítku.
• Pred použitím nástroja si pozorne prečítajte návod.

7.2 Tyč (21)

Rukovät' rozložte stlačením skladacieho zámku dovnútra.

7.3 Vybratie / namontovanie brúsnej hlavice (1 / 2)

• Zaistovaciu páku potiahnite a posuňte dol'ava, aby ste mohli odobrat' hlavicu (2-1).
• Hlavicu namontujete tak, že najprv musíte zaviest zaistovaciu páku do polohy uvoľnenia a potom pripojte kryt motora (7) a kryt ložísk. Zaistovaciu páku zatlačte nahor do pravej polohy zaistenia (obr. 2-2).

Nastavte voličový prepínač do polohy zapnutia („ON“) (stlačte a otočte dol'ava. Potom bude možné otočit' spodok trojuholníkovej brúsnej podložky až o 360 stupňov.

7.7 Elektronické ovládanie rýchlosti

7.7.1 Nastavitelná rýchlost'

• Otočte zaistovací gombík (19) proti smeru hod. ručičiek a otvorte tým zaistovací mechanizmus.
  ■ Nastavte teleskopickú rúru na požadovanú dížku.
• Po nastavení otočte zaistovací gombík (19) hodinových ručičiek, aby ste upevnili nastavenia dĺžky.

8 PREVÁDZKA

- Prípadné náklady na prepravu vždy nesie zákazník, ak nebolo písomnou formou dohodnuté inak.

- Vyhradzujeme si právo zamietnut' akúkol'vek reklamáciu, ak nie je možné overit' dátum zakúpenia alebo ak je jasné, že výrobok nebol riadne udržiavaný. (čisté vetracie otvory, pravidelná údržba uhlíkových kefiek,...)

■ Potvrdenku o nákupe si musíte uschovat' ako doklad o dátume zakúpenja.

5.3 Osebna varnost....6
