BRUKSANVISNING POWX0477 PowerPlus
5.1 Arbeidsplassen....4
5.2 Elektrisk sikkerhet....4
5.3 Personsikkerhet....5
5.4 Vær nøyaktig og omhyggelig når du omgås elektroverktøy....5
5.5 Service....5
6 MASKINAVHENGIG SIKKERHETSINFORMASJON 5
6.1 Elektrisk tilkobling....6
7 MONTERING....6
7.1 Før første gangs bruk....6
7.2 Skaft (21) 6
7.3 Fjerne/montere slipehode (1/2)....6
7.4 Skifte slipepute (Fig. 3)....6
7.5 Skifte av rundt og trekantet hode (Fig. 4)....7
7.5.1 Justere posisjonen til den trekantede slipeputen (Fig. 10)....7
7.5.2 Skifte drivkrysskoblingen (Fig. 11)....7
7.6 Feste og skifte slipeverktøy (Fig. 5)....7
7.7 Elektronisk hastighetskontroll....7
7.7.1 Justerbar hastighet....7
7.7.2 Konstant hastighetskontroll....7
7.8 Koble til sugeslangen (Fig. 6)....8
7.9 Justering av teleskoprøret (Fig. 7)....8
8 BRUK....8
8.1 Starte og stoppe verktøyet....8
8.2 Slå verktøyet på og av....8
9 SLIPING....8
9.1 Rundt slipehode (Fig. 8)....8
POWERPLUS® HIGH QUALITY TOOLS
POWX0477 NO
9.2 Trekantet slipehode (Fig. 9)....9
10 RENGJ∅RING OG VEDLIKEHOLD....9
10.1 Hold verktøyet rent....9
11 TEKNISKE DATA....9
12 ST∅Y 10
13 GARANTI....10
14 MILJ∅....10
15 SAMSVARSERKLÆRING....11
VEGGSLIPER 710W KOMBI
POWX0477
1 BRUKSOMRÅDE
Maskinen er designet for å slipe veggplater, tak og ytre og indre bæreveggflater, og for å fjerne gulvrester, maling, lim, løs gips osv. Maskinen egner seg ikke til å slipe materialer som inneholder asbest.
ADVARSEL! Les og forstå denne brukerhåndboken før verktøyet tas i bruk, og ta vare på håndboken for fremtidig referanse. Hvis verktøyet leveres videre til en tredjeperson må også håndboken følge med.
ADVARSEL: Emballasjen er ikke leketøy! Barn må ikke leke med plastposer! Kvelningsfare!
4 m fleksibelt rør for støvavsug
5 mm sekskantnøkkel
1 seilduksveske
1 trekantpute
1 håndbok
Hvis du oppdager manglende eller skadede deler må du ta kontakt med forhandleren.

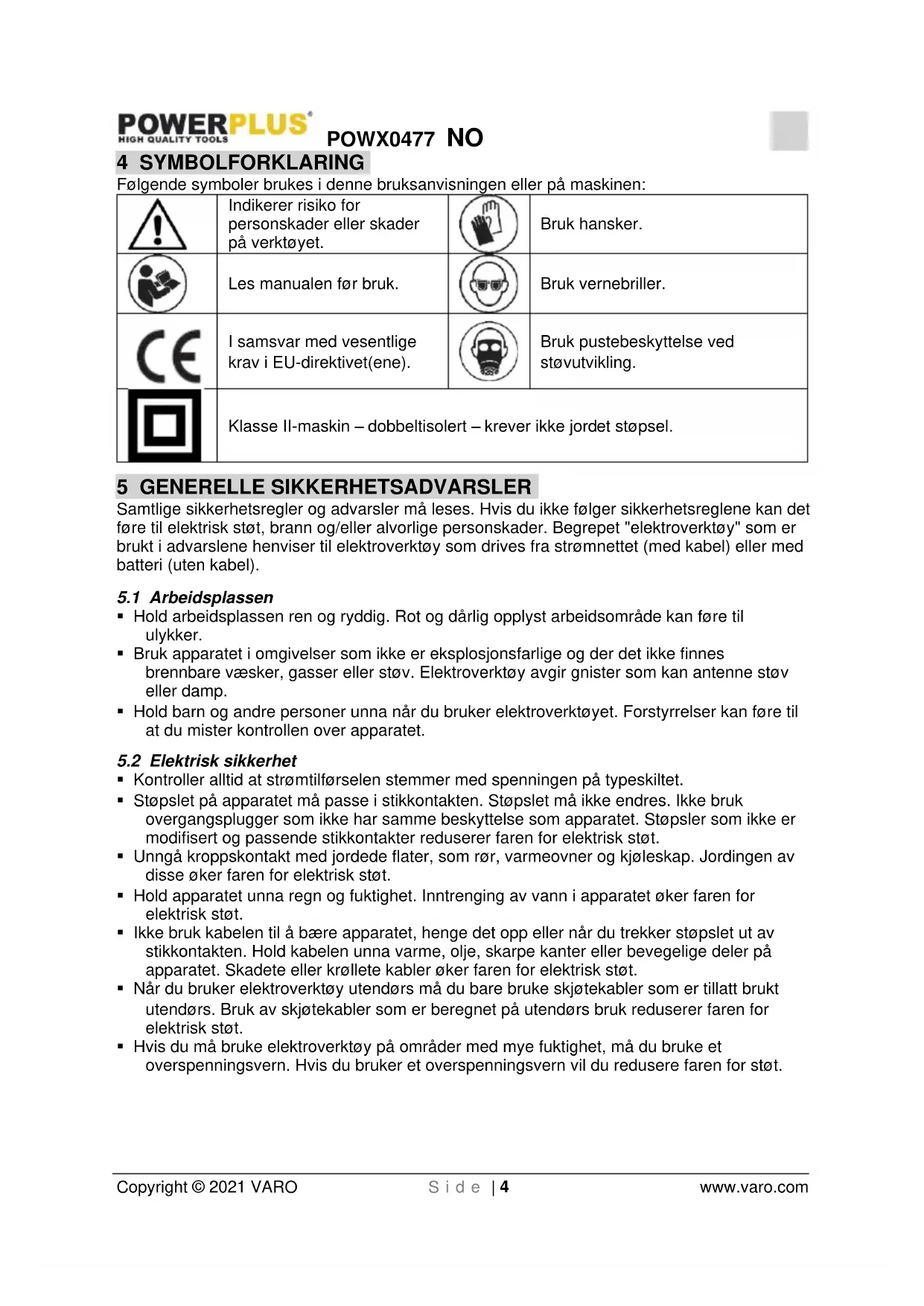

4 SYMBOLFORKLARING
Følgende symboler brukes i denne bruksanvisningen eller på maskinen:
 | Indikerer risiko for personskader eller skader på verktøyet. |  | Bruk hansker. |
 | Les manualen før bruk. |  | Bruk vernebriller. |
 | I samsvar med vesentlige krav i EU-direktivet(ene). |  | Bruk pustebeskyttelse ved støvutvikling. |
 | Klasse II-maskin – dobbeltisolert – krever ikke jordet støpsel. | ||
5 GENERELLE SIKKERHETSADVARSLER
Samtlige sikkerhetsregler og advarsler må leses. Hvis du ikke følger sikkerhetsreglene kan det føre til elektrisk støt, brann og/eller alvorlige personskader. Begrepet "elektroverktøy" som er brukt i advarslene henviser til elektroverktøy som drives fra strømnettet (med kabel) eller med batteri (uten kabel).
5.1 Arbeidsplassen
- Hold arbeidsplassen ren og ryddig. Rot og dårlig opplyst arbeidsområde kan føre til ulykker.
- Bruk apparatet i omgivelser som ikke er eksplosjonsfarlige og der det ikke finnes brennbare væsker, gasser eller støv. Elektroverktøy avgir gnister som kan antenne støv eller damp.
- Hold barn og andre personer unna når du bruker elektroverktøyet. Forstyrrelser kan føre til at du mister kontrollen over apparatet.
5.2 Elektrisk sikkerhet
- Kontroller alltid at strømtilførselen stemmer med spenningen på typeskiltet.
- Støpslet på apparatet må passe i stikkontakten. Støpslet må ikke endres. Ikke bruk overgangsplugger som ikke har samme beskyttelse som apparatet. Støpsler som ikke er modifisert og passende stikkontakter reduserer faren for elektrisk støt.
- Unngå kroppskontakt med jordede flater, som rør, varmeovner og kjøleskap. Jordingen av disse øker faren for elektrisk støt.
- Hold apparatet unna regn og fuktighet. Inntrenging av vann i apparatet øker faren for elektrisk støt.
- Ikke bruk kabelen til å bære apparatet, henge det opp eller når du trekker støpslet ut av stikkontakten. Hold kabelen unna varme, olje, skarpe kanter eller bevegelige deler på apparatet. Skadete eller krøllete kabler øker faren for elektrisk støt.
- Når du bruker elektroverktøy utendørs må du bare bruke skjøtekabler som er tillatt brukt utendørs. Bruk av skjøtekabler som er beregnet på utendørs bruk reduserer faren for elektrisk støt.
- Hvis du må bruke elektroverktøy på områder med mye fuktighet, må du bruke et overspenningsvern. Hvis du bruker et overspenningsvern vil du redusere faren for støt.
5.3 Personsikkerhet
- Elektroverktøy må brukes med sunn fornuft. Ikke bruk apparatet hvis du er trøtt eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet når du bruker apparatet kan føre til personskader.
- Bruk personlig verneutstyr og bruk alltid vernebriller. Bruk av personlig verneutstyr som støvmaske, sklisikre vernesko, hjelm eller hørselsvern, når forholdene krever det, reduserer faren for personskader.
- Unngå utilsiktet oppstart. Forsikre deg om at bryteren er slått AV før du plugger inn støpslet. Hvis du bærer elektroverktøy med fingeren på bryteren, eller hvis du plugger inn et verktøy med bryteren PÅ, inviterer du til ulvkker.
- Fjern justeringsverktøy eller skrunøkler før du slår på apparatet. Et verktøy eller nøkkel som blir sittende i elektroverktøvets bevegelige deler kan føre til personskade.
- Ikke strekk deg for langt. Pass på at du står støtt og at du alltid er i balanse. På denne måten kan du være i stand til å kontrollere verktøvet også i uventede situasjoner.
- Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold här, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt här kan henge seg opp i bevegelige deler.
- Når det kan monteres støvavsug- og oppsamlingsinnretninger, må du forsikre deg om at disse er riktig tilkoblet og at de brukes riktig. Bruk av slike innretninger kan redusere støvrelaterte farer.
5.4 Vær nøyaktig og omhyggelig når du omgås elektroverktøy
- Ikke overbelast apparatet. Bruk riktig elektroverktøy i forhold til arbeidet som skal utføres Korrekt elektroverktøy vil gjøre jobben bedre og sikrere når det arbeider innenfor den belastningen det er beregnet til.
- Ikke bruk elektroverktøyet hvis bryteren ikke kan slå det på og av. Hvis det ikke lenger er mulig å kontrollere elektroverktøvet med bryteren, er det farlig å bruke og må repareres.
- Trekk støpslet ut av stikkontakten før du gjør justeringer, skifter tilbehør eller setter bort verktøvet. Disse forholdsreglene forhindrer at apparatet startes utilsiktet.
- Oppbevar elektroverktøy som ikke skal brukes utenfor barns rekkevidde. Ikke la personer du ikke stoler på eller som ikke har lest denne bruksanvisningen bruke apparatet. Elektroverktøy er farlige når de brukes av uerfarne personer.
- Elektroverktøy må vedlikeholdes. Kontroller at bevegelige deler fungerer som de skal og ikke klemmer, om deler er brukket eller skadet og alle andre forhold som kan ha innvirkning på verktøyets funksjon. Reparer skadete deler før du bruker verktøyet. Mange ulykker skyldes dårlig vedlikeholdte elektroverktøy.
- Hold kutteverktøy skarpe og rene. Omhyggelig vedlikeholdte kutteverktøy med skarpe kuttekanter klemmer mindre og er lettere å bruke.
- Bruk elektroverktøy, tilbehør, innsatser osv. i samsvar med denne bruksanvisningen og i samsvar med spesielle anvisninger som gjelder for respektive verktøyet. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til annet enn tiltenkt formål kan føre til farlige situasjoner.
5.5 Service
- La bare kvalifiserte fagfolk reparere elektroverktøyet, og bruk bare originale reservedeler. På denne måten kan du være sikker på at verktøyet er sikkert å bruke.
6 MASKINAVHENGIG SIKKERHETSINFORMASJON
- Hold hendene unna det roterende slipehodet til enhver tid.
- Sliping av blybasert maling er ekstremt helsefarlig og må unngås. Kun fagfolk med spesialopplæring og spesialutstyr kan utføre denne typen oppgave.
- Stå støtt og i balanse til enhver tid. Ikke strekk deg for langt. Bruk passende stillaser.
- Viktig: Etter avsluttet sliping, må du slå av strømbryteren og vente til slipehodet har stanset helt opp før du legger fra deg verktøyet.
- Bruk aldri verktøyet i nærheten av antennelige løsemidler, væsker eller gasser. Gnister fra motoren/kullbørstene kan forårsake brann eller eksplosjon.
- Dette verktøyet er beregnet på visse arbeidsoppgaver. Produsenten anbefaler på det sterkeste at dette verktøyet ikke modifiseres og/eller brukes til noe annet enn det det er konstruert for.
- Hold alltid verktøyet med begge hender. Hvis du mister kontrollen, kan det føre til personskade.
- Hold strømledningen unna verktøyets arbeidsfelt. Legg alltid strømledningen ut bak deg.
- Slå verktøyet av øyeblikkelig hvis du oppdager uvanlig vibrasjon eller andre feil. Sjekk verktøyet for å finne årsaken.
- Støvet som produseres når du arbeider med dette verktøyet, kan være helsefarlig. Bruk et avtrekkssystem og en passende støvmaske, og fjern støv med en støvsuger.
6.1 Elektrisk tilkobling
Nettstrømmen må tilsvare spenningen som indikeres på typeskiltet. Bruk aldri verktøyet hvis strømledningen er skade. En skadet ledning må skiftes med en gang, på et autorisert servicesenter. Ikke forsøk å reparere ledningen selv. En skadet strømledning kan føre til elektriske støt.
7 MONTERING
Før du setter opp, reparerer eller vedlikeholder maskinen, må du alltid slå av strømbryteren og trekke støpslet ut av stikkontakten!
7.1 Før første gangs bruk
- Kontroller at den nominelle frekvensen til strømforsyningen tilsvarer spesifikasjonen på typeskiltet.
- Før du bruker maskinen må du lese håndboken nøye.
7.2 Skaft (21)
Fold fremre og bakre del ut (Fig. 1-1). Skyv foldelåsen (9) til høyre stilling og klem spissen inn mot håndtaket (Fig. 1-2) og skyv deretter foldelåsen (9) så langt mot håndtaket som mulig.
(Fig. 1-3)
Fold ut håndtaket ved å skyve foldelåsen inn.
7.3 Fjerne/montere slipehode (1/2)
- Trekk i låsespaken og skyv til venstre for å fjerne hodet (Fig. 2-1).
- For å montere hodet, må du først sørge for at låsespaken er i åpen stilling, deretter kobler du motorhuset (7) og det store bærestykket til hodet. Skyv låsespaken opp til høyre låsestilling (Fig. 2-2).
7.4 Skifte slipepute (Fig. 3)
- Sett sekskantnøkkelen (str. 5) i sekskantbolten på slipeputen.
- Hold slipeputen godt fast og drei på nøkkelen mot klokken for å demontere slipeputen.
- Sett på en ny slipepute og trekk til bolten.
OBS: Monter kun spesifisert type slipepute på maskinen.
7.5 Skifte av rundt og trekantet hode (Fig. 4)
- Äpne läsespaken.
- Fjern hodet (1/2) og sett hodet du vil bruke på maskinen.
- Skyv låsespaken til låst stilling for å feste det nye hodet.
OBS: Monter kun spesifisert type slipepute på maskinen. For å oppnå best mulig ytelse, skal maskinen kjøres på litt lavere hastighet i flere minutter for at slipeputen skal tilpasses underlaget perfekt. Under denne prosessen vil det komme hvite skumpartikler ut av slipehodet. Dette skader ikke maskinen.
Når du installerer det trekantede slipehodet, er det mulig at hodet ikke kan skyves helt ned med en gang, fordi posisjonen til drivkrysshodet på slipeputen ikke helt passer posisjonen til motoren.
Dette løser du ved å plassere motorhuset med de 3 koblingsboltene i åpningene på slipeputen. Still bryteren for hastighetskontroll på minimum hastighet. Med en hånd skyver du hodet på motorhuset ned, med den andre hånden trykker du kort på på/av-bryteren til hodet på motorhuset kan skyves helt ned i slipeputen.
For å feste slipeputen til motorhuset, skyver du låsespaken til «låst» posisjon.
Med et rundt slipehode kan slipeputen roteres manuelt til hodet på motorhuset sitter fullstendig koblet til den runde slipeputen.
7.5.1 Justere posisjonen til den trekantede slipeputen (Fig. 10)
Still velgerbryteren i posisjonen «ON» (på) (trykk ned og drei til venstre). Deretter kan sålen (bunnen) på den trekantede slipeputen roteres opptil 360 grader.
Når ønsket posisjon nås, trykker du inn velgerbryteren og dreier den til høyre til en står i stillingen «OFF» (av).
Beveg slipeputen til venstre/høyre til slipeputen tar tak med et klikk.
7.5.2 Skifte drivkrysskoblingen (Fig. 11)
Drivkrysskoblingen av plast kan skiftes ut ved behov.
Denne koblingen må plasseres over metalldrevet på slipeputen.
Du finner reservekoblinger (7 stk.) på toppen av slipeputen.
7.6 Feste og skifte slipeverktøy (Fig. 5)
- Plasser slipeverktøyet midt på slipeplaten og trykk det på. Hullene i slipeverktøyet må justeres med avtrekkshullene i slipeputen.
- Kun for rund slipepute: Gjør en testkjøring for å sjekke at slipeverktøyet sitter festet i midten.
Juster hastigheten ved å dreie hastighetsregulatoren. Brukeren kan velge ulike hastigheter for ulike slipeflater.
7.7.2 Konstant hastighetskontroll
Hold maskinen på samme hastighet hele tiden. Ikke overbelast ved å trykke for hardt.
7.8 Koble til sugeslangen (Fig. 6)
Det er helsefarlig å puste inn slipestøv! Under arbeid som kan produsere støv, må du alltid bruke en støvmaske.
Koble slangen (16) til koblingen (22) på håndtaket. Den andre enden av slangen kobles til støvsugeren.
- Drei låseknappen (19) mot klokken for å åpne låsemekanismen.
- Juster teleskoprøret til ønsket lengde.
- Etter justeringen dreier du låseknappen (19) med klokken for å feste den igjen.
8 BRUK
■ Fest slipeputen.
■ Fest slipeverktøyet.
- Still verktøyets lengde.
- Koble til et støvavtrekk.
- Sett støpslet i stikkontakten.
- Slå verktøyet på.
- Trykk sliperen lett mot arbeidsflaten (trykket skal være akkurat nok til at slipehodet ligger tett inn mot arbeidsflaten.)
8.1 Starte og stoppe verktøyet
Påse at nettspenningen er den samme som vises på verktøyets typeskilt, og at bryteren (4) er AV før du setter støpslet i stikkontakten.
8.2 Slå verktøyet på og av
Når verktøyet og støvsugeren er satt opp og alle sikkerhetstiltak og sikkerhetsanordninger er på plass, kan du slå på verktøyet og støvsugeren. (Hvis du bruker en støvsuger med integrert kobling, slår du bare på verktøyet.)
9.1 Rundt slipehode (Fig. 8)
- Start slipingen ved å berøre arbeidsflaten så lett som mulig, med nok kraft til at slipehodet ligger flatt mot flaten.
- Leddet i slipehodet gjør at slipeskiven kan følge konturene på arbeidsflaten.
- Den beste teknikken er å bruke overlappende strøk og holde hodet i konstant bevegelse. Aldri stopp lenge på et sted, da dette vil lage merker. Med litt øvelse vil du oppnå fremragende resultater.
9.2 Trekantet slipehode (Fig. 9)
Ettersom det trekantede slipehodet kan svinge på lagre, kan det slipe inn i hjørnene på vegger og tak.
I hjørnene skal du redusere kontaktpresset noe, ellers vil det bli for stor belastning på spissene av den trekantede slipeskiven.
Ved overdreven slitasje på hjørnene til det trekantede slipeodet, kan dette enkelt skiftes.
MERK: Påse at slipeskiven du bruker egner seg til oppgaven. For grovt slipepapir kan fjerne materialet for fort. Svært finkornet slipepapir kan på den andre siden tilstoppes og vil ikke slipe nok.
FORSIKTIG: Unngå utstikkende objekter, spiker osv. Disse kan ødelegge slipepapiret og til og med slipeputen.
10 RENGJ∅RING OG VEDLIKEHOLD
10.1 Hold verktöyet rent
Blås ut alle luftveier jevnlig med trykkluft. Alle plastdeler må tørkes av med en myk og fuktig klut. Bru ALDRI løsemidler til å vaske plastdeler. Dette vil skade materialene.
Rengjør svivelleddet til støvsugerslangen ofte, idet oppsamlet støv hindrer fri bevegelse.
11 TEKNISKE DATA
| Nominell effekt | 710 W |
| Nominell frekvens | 50 Hz |
| Nominell spenning | 230-240V |
| Rotasjonshastighet O | 600 - 1500 min ^-1 |
| Rotasjonshastighet | 3000 - 6000 min ^-1 |
| Diameter, slipepute | 215 mm |
| Bevegelse, rundt slipehode | Rotasjon |
| Bevegelse, trekantet slipehode | Vibrasjon |
| Slipeflate, trekantet pute | 285 x 285 x 285 mm |
| Beskyttelsesklasse | II |
| Ledningens lengde | 4 m |
| Støvsugerslange | 4 m |
| Kullbørstemotor | Ja |
| Låseknapp | Ja |
| Svingbredde | 1,5 mm |
| Slipediameter | 225 mm |
| Lengde uten forlengerslange | 110 cm |
| Lengde med forlengerslange | 110-165 cm |
| Elektronisk hastighetskontroll | Ja |
| Mykt grep | Ja |
| Vibrasjonsreduksjon | Ja |
| Borrelåssystem | Ja |
| Basemateriale | Aluminium |
12 ST∅Y
Støyemisjonsverdier målt i samsvar med relevant standard. (K= 3)
Lydtrykknivå LpA
83 dB(A)
Lydeffektnivå LwA
94 dB(A)
VIKTIG! Bruk hørselsvern när lydtrykket er over 85 dB(A).
aw (Vibrasjon):
3.1 m/s²
K = 1,5 ~m / s^2
13 GARANTI
- Dette produktet garanteres for en periode på 36 måneder fra datoen produktet ble kjøpt av første bruker.
- Denne garantien dekker alle material- eller produksjonsfeil, med unntak av: batterier, ladere, defekte deler som følge av vanlig slitasje, f.eks. lagre, børster, kabler og plugger eller tilbehør som bor, borebits, sagblader osv. eller skader eller feil som skyldes feil bruk, uhell eller endringer. Garantien dekker heller ikke kostnader ved forsendelse.
- Skader og/eller defekter som skyldes ukorrekt bruk dekkes heller ikke av garantien.
- Vi fraskriver oss også alt ansvar for personskader som skyldes ukorrekt bruk av verktøvet.
- Reparasioner må utføres ved et autorisert kundeservicesenter for Powerplus verktøy.
- Du kan alltid få flere opplysninger ved å ringe 00 32 3 292 92 90.
- Alle transportkostnader skal alltid betales av kunden, med mindre noe annet er skriftlig avtalt.
- Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.
- Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (bruk til noe produktet ikke er beregnet på), ikke-kompetent bruk (for eksempel ved at anvisningene i håndboken ignoreres), feilaktig montering, lynnedslag eller feil nettspenning. Denne listen er ikke begrensende.
- Garantikrav som aksepteres vil aldri føre til en forlengelse av garantiperioden. Heller ikke vil en ny garantiperiode starte dersom produktet erstattes.
- Produkter eller deler som erstattes under garantien, tilfaller Varo NV.
- Vi forbeholder oss retten til å avvise ethvert krav der kjøpet ikke kan verifiseres, eller när det er åpenbart at produktet ikke har blitt korrekt vedlikeholdt (rene ventilasjonsåpninger, kullbørster skiftet regelmessig, osv).
- Du må ta vare på kvitteringen som bevis på datoen for kiøpet.
- Verktøyet må returneres til din forhandler (uten demontering) i en akseptabel, ren tilstand (i originalemballasjen), sammen med kvittering på kjøpet.
14 MILJ∅
Hvis maskinen må skiftes ut etter lang tids bruk, må den ikke kastes sammen med husholdningsavfallet. Kast den på en miljøvennlig måte.
Avfall produsert av elektriske maskiner må ikke behandles som husholdningsavfall. Vennligst resirkuler hvis det er mulig. Undersøk med kommunen eller forhandleren for å få råd om resirkulering.
15 SAMSVARSERKLÆRING
VARO N.V. – Vic. Van Rompuy N.V.- Joseph Van Instraat 9 – BE2500 Lier – Belgia, erklærer at,
Produkt: VEGGSLIPER 710W KOMBI
Merke: POWERplus
Modell: POWX0477
oppfyller de vesentlige kravene og andre relevante bestemmelser i gjeldende EU-direktiver, basert på bruken av europeiske, harmoniserte standarder. Enhver uautorisert endring av apparatet vil annullere denne erklæringen.
EU-Direktiver (med eventuelle endringer inntil dato for underskrift):
2011/65/EU
2006/42/EC
2014/30/EU
Europeiske harmoniserte standarder (med eventuelle endringer inntil dato for underskrift):
EN62841-1:2015
EN62841-2-4:2014
EN55014-1:2017
EN55014-2:2015
EN61000-3-2:2014
EN61000-3-3:2013
Oppbevarer av teknisk dokumentasjon: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.
Undertegnede handler på vegne av selskapets CEO,
Mentens Ludo
Ludo Mertens
Regulatoriske saker - Samsvarsleder
7.1 Før første opstart....6
7.2 Skaft (21) 6
7.3 Fjernelse/montering af slibehoved (1/2)......6
7.5 Skift mellem rundt hoved og trekanthoved (Fig. 4)....7
7.5.1 Indstilling af deb trekantede slibepudes position (Fig. 10)....7
slibepapir med dia. 225 mm
6 stk. (2x 60 #, 2x 100 #, 2x, 240 #) 285
mm trekantpapir
2 adaptere
Udfold håndtaget ved at skubbe foldelåsen til indersiden.
7.3 Fjernelse/montering af slibehoved (1/2)
7.5 Skift mellem rundt hoved og trekanthoved (Fig. 4)
Fastgør slibepuden til motorhuset ved at skubbe låsearmen til positionen "låst".
Det trekantede slibehoved vibrerer i stedet for at rotere.
7.5.2 Byte av drivkoppling (Fig. 11)....7
7.8 Anslutning av utsugsslangen (Fig. 6)....8
7.5.2 Byte av drivkoppling (Fig. 11)
Vid behov kan drivkopplingen av plast bytas ut.
7.8 Anslutning av utsugsslangen (Fig. 6)
