KASUTUSJUHEND POWX0477 PowerPlus

5.1 Tööpiirkond....4

5.2 Elektriohutus....4

5.3 Oht inimestele....5

5.4 Elektritööriistade kasutamine ja hooldamine....5

5.5 Teenindus....5

6 TÄIENDAVAD OHUTUSJUHISED 5

6.1 Elektriühendus....6

7 KOKKUPANEK 6

7.1 Enne esmakordset kasutamist....6

7.2 Vars (21) 6

7.3 Lihvpea eemaldamine/paigaldamine (1/2)....6

7.4 Lihvplaadi vahetamine (joonis 3)....7

7.5 Ümmarguse ja kolmnurkse lihvpea vahel vahetamine (joonis 4)....7

7.5.1 Kolmnurkse lihvplaadi asendi reguleerimine (joonis 10)....7

7.5.2 Ülekande ristpea vahetamine (joonis 11)....7

7.6 Lihvpaberite kinnitamine ja vahetamine (joonis 5)....7

7.7 Elektrooniline kiiruse regulaator 8

7.7.1 Kiiruse reguleerimine....8

7.7.2 Püsikiiruse juhtimine....8

7.8 Tolmuvooliku ühendamine (joonis 6)....8

7.9 Teleskoopvarre reguleerimine (joonis 7)....8

8 KÄITAMINE 8

8.1 Tööriista käivitamine ja seiskamine 8

8.2 Tööriista sisse- ja väljalülitamine 8

9 LIHVIMINE....8

9.1 Ümmargune lihvpea (joonis 8)....8

POWERPLUS® HIGH QUALITY TOOLS

POWX0477 ET

9.2 Kolmnurkne lihvpea (joonis 9)....9
10 PUHASTAMINE JA HOOLDAMINE....9
10.1 Tööriista puhtana hoidmine....9
11 TEHNILISED ANDMED....9
12 MÜRA 10
13 GARANTII....10
14 KESKKOND 10
15 VASTAVUSDEKLARATSIOON....11

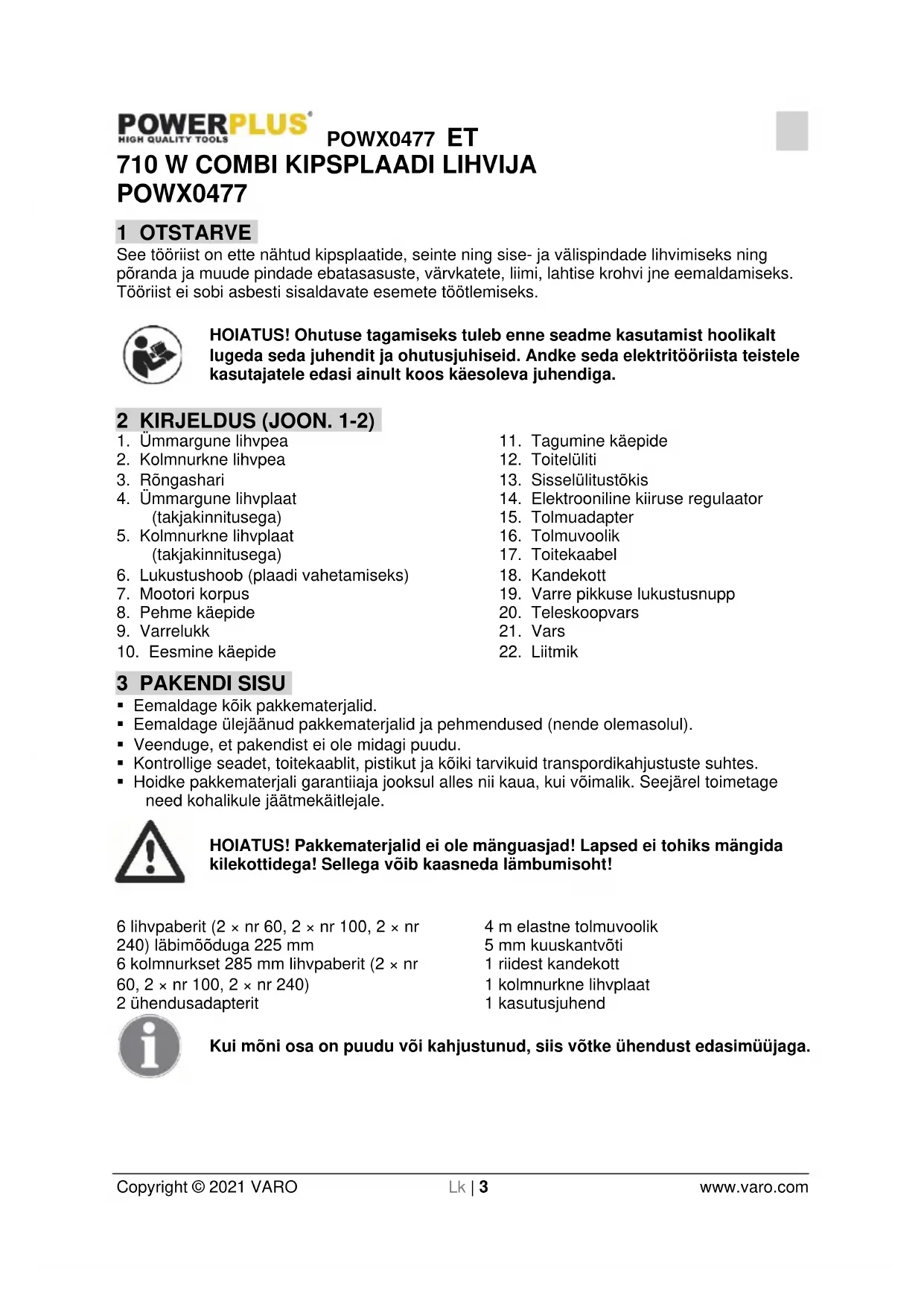

710 W COMBI KIPSPLAADI LIHVIJA POWX0477

1 OTSTARVE

See tööriist on ette nähtud kipsplaatide, seinte ning sise- ja välispindade lihvimiseks ning pöranda ja muude pindade ebatasasuste, värvkatete, liimi, lahtise krohvi jne eemaldamiseks. Tööriist ei sobi asbesti sisaldavate esemete töötlemiseks.

HOIATUS! Ohutuse tagamiseks tuleb enne seadme kasutamist hoolikalt lugeda seda juhendit ja ohutusjuhiseid. Andke seda elektritööriista teistele kasutajatele edasi ainult koos käesoleva juhendiga.

2 KIRJELDUS (JOON. 1-2)

1. Ümmargune lihvpea
2. Kolmnurkne lihvpea
3. Rōngashari
4. Ümmargune lihvplaat (takjakinnitusega)
5. Kolmnurkne lihvplaat (takjakinnitusega)
6. Lukustushoob (plaadi vahetamiseks)
7. Mootori korpus
8. Pehme käepide
9. Varrelukk
10. Eesmine käepide
11. Tagumine käepide
12. Toitelüliti
13. Sisselülitustökis
14. Elektrooniline kiiruse regulaator
15. Tolmuadapter
16. Tolmuvoolik
17. Toitekaabel
18. Kandekott
19. Varre pikkuse lukustusnupp
20. Teleskoopvars
21. Vars
22. Liitmik

3 PAKENDI SISU

■ Eemaldage köik pakkematerjalid.
- Eemaldage ülejäänud pakkematerjalid ja pehmenused (nende olemasolul).
■ Veenduge, et pakendist ei ole midagi puudu.
- Kontrollige seadet, toitekaablit, pistikut ja kõiki tarvikuid transpordikahjustuste suhtes.
- Hoidke pakkematerjali garantiiaja jooksul alles nii kaua, kui võimalik. Seejärel toimetage need kohalikule jäätmekäitlejale.

HOIATUS! Pakkematerjalid ei ole mänguasjad! Lapsed ei tohiks mängida kilekottidega! Sellega võib kaasneda lämbumisoht!

6 lihvpaberit (2 × nr 60, 2 × nr 100, 2 × nr
240) läbimõõduga 225 mm
6 kolmnurkset 285 mm lihvpaberit (2 × nr
60, 2 × nr 100, 2 × nr 240)
2 ühendusadapterit

4 m elastne tolmuvoolik

5 mm kuuskantvõti

1 riidest kandekott

1 kolmnurkne lihvplaat

1 kasutusjuhend

Kui mõni osa on puudu või kahjustunud, siis võtke ühendust edasimüüjaga.

4 SÜMBOLID

Selles juhendis ja/või seadmel kasutatakse alljärgnevaid sümboleid:

	Kandke alati tolmumaski.		Kandke alati kaitseprille.
	Viitab vigastuste ja tööriista kahjustamise ohule.		Enne kasutamist lugege juhendit.
	Vastavalt rakenduvatest Euroopa direktiividest tulenevatele esmastele ohutusstandarditele.		Klass II - see seade on kahekordselt isoleeritud, mistõttu see ei vaja maandusliini.
	Kandke kindaid.

5 ÜLDISED ELEKTRITÖÖRIISTADE OHUTUSHOIATUSED

Lugege kõiki hoiatusi ja ohutusjuhiseid. Hoiatuste ja juhiste eiramine võib tuua kaasa elektrilöögi, tulekahju ja/või rasked vigastused. Hoidke hoiatused ja ohutusjuhised alles edaspidiseks kasutamiseks. Hoiatustes kasutatav mõiste „elektritööriist“ viitab teie võrgutoitega (juhtmega) või akutoitega (juhtmeta) tööriistale.

5.1 Tööpiirkond

- Hoidke tööpiirkonda puhta ja hästi valgustatuna. Segamini ja hämarad kohad võivad põhjustada önnestusi.

- Ärge kasutage elektritööriistu plahvatusohtlikes keskkondades, näiteks tuleohtlike vedelike, gaaside või tolmu läheduses. Elektritööriistad tekitavad sädemeid, mis võivad tolmu või aurud süüdata.

- Hoidke lapsi ja kõrvalisi inimesi elektritööriistaga töötamise ajal ohutus kauguses. Tähelepanu hajumisel võite kaotada kontrolli tööriista üle.

5.2 Elektriohutus

- Veenduge alati, et toitevarustus vastab seadme nimeplaadil toodud pingele. - Elektritööriista pistik peab ühtima pistikupesaga. Ärge kunagi modifitseerige pistikut. Ärge kasutage maandatud elektritööriistadega vooluadaptereid. Modifitseerimata pistikud ja nendega ühtivad pistikupesad vähendavad surmava elektrilöögi ohtu.

- Vältige keha kokkupuudet maandatud pindadega nagu torud, radiaatorid, pliidid ja külmikud. Kui keha on maandatud, siis suureneb elektrilöögi saamise oht.

- Kaitske elektritööriistu vihma ja märgade olude eest. Vee sattumisel elektritööriista suureneb surmava elektrilöögi oht.

- Ärge vigastage kaablit. Ärge kunagi kasutage kaablit elektritööriista kandmiseks, tömbamiseks või pistiku lahtiühendamiseks. Kaitske kaablit kuumuse, öli, teravate servade ja liikuvate osade eest. Vigastatud või sõlme läinud kaablid suurendavad surmava elektrilöögi ohtu.

- Elektritööriistaga välistingimustes töötamisel tuleb kasutada oludesse sobivat pikendusjuhet. Välistingimustesse möeldud kaabli kasutamine vähendab surmava elektrilöögi ohtu.

- Kui elektritööriista kasutamine niisketes oludes on vältimatu, siis kasutage rikkevoolukaitsmega toitevarustust. Rikkevoolukaitsme kasutamine vähendab surmava elektrilöögi ohtu.

5.3 Oht inimestele

• Olge elektritööriista kasutamisel tähelepanelik, jälgige mida teete ja rakendage talupojatarkust. Ärge kasutage elektritööriistu, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanu hajumine võib elektritööriista kasutamisel tuua kaasa raskeid vigastusi.
• Kasutage kaitsevahendeid. Kandke alati kaitseprille. Asjakohaste isikukaitsevahendite, näiteks tolmumaski, libisemiskaitsega jalanõude, kiivri ja kõrvaklappide kasutamine aitab vähendada vigastuste ohtu.
• Vältige seadme juhuslikku käivitamist. Veenduge enne pistiku vooluvörku ühendamist, et lüliti on väljalülitatud asendis. Elektritööriistade kandmine hoides sörme päästikul ja nende vooluvörku ühendamine sisselülitatud asendis päästikuga suurendab önnestuste ohtu.
• Eemaldage enne seadme sisselülitamist köik reguleerimis- ja pingutamisvötmed. Elektritööriista pöörlevatele osadele ühendatud vötmed võivad põhjustada kehavigastusi.
• Ärge sirutage liiga kaugele. Hoidke oma jalgu alati kindlalt maas. See võimaldab teil säilitada kontrolli tööriista üle ka ootamatutes olukordades.
• Kandke sobivaid rõivaid. Ärge kandke lahtiseid rõivaid ega ehteid. Hoidke juukseid, rõivaid ja kindaid elektritööriistast eemal. Lahtised rõivad, ehted ja pikad juuksed võivad liikuvatesse osadesse takerduda.
• Kui tööpaigas on saadaval tolmu eraldamiseks ja kogumiseks möeldud vahendid, siis palun ühendage need ja kasutage neid nõuetekohaselt. Selliste seadmete kasutamine võib vähendada tolmust tulenevaid ohtusid.

5.4 Elektritööriistade kasutamine ja hooldamine

• Ärge oodake sellelt tööriistalt enamat kui see on võimeline. Kasutage eesolevaks ülesandeks sobivat elektritööriista. Tööriistad tagavad parema tulemuse ja suurema ohutuse, kui neid kasutatakse otstarbekohaselt.
• Ärge kasutage seda elektritööriista, kui selle lüliti ei saa seda sisse ja välja lülitada. Törkuva lülitiga elektritööriist on ohtlik ja tuleb lasta remontida.
• Ühendage pistik toiteallikast lahti enne tööriista seadistamist, tarvikute vahetamist ja hoiule panemist. Sellised ennetavad ohutusmeetmed vähendavad elektritööriista juhusliku käivitamise ohtu.
• Hoidke elektritööriistu, mida ei kasutata, lastele kättesaamatus kohas ning ärge andke neid kasutada inimestele, kes ei ole nendega tuttavad ega ole lugenud käesolevat juhendit. Elektritööriistad võivad piisava väliaõppeta kasutaiate käes olla ohtlikud.
• Hooldamine. Veenduge, et ükski liikuv osa ei ole nihkes ega kinni kiilunud, et midagi ei ole purunenud või mõjuta muul viisil tööriista kasutamist. Vigastuste ilmnemisel tuleb toitekaabel asendada. Paliude önnetuste põhius on kehvasti hooldatud elektritööriistad.
• Hoidke lõiketööriistu teravate ja puhastena. Korralikult hooldatud teravate servadega lõiketööriistad kijiluvad harvem ja on kergemini juhitavad.
• Kasutage elektritööriista, lisatarvikuid, lõiketööriistu jm vastavalt nendele juhistele ja konkreetse tööriista otstarbele, arvestades seejuures töötingimuste ja eesoleva ülesandega. Elektritööriista kasutamine eesmärkidel, milleks see ei ole mõeldud, võib viia ohtlike olukordadeni.

5.5 Teenindus

Seda elektritööriista vöib hooldada ainult kvalifitseeritud spetsialist, kasutades standardvaruosi. See kindlustab seadme vastavuse ohutusnõuetele.

6 TÄIENDAVAD OHUTUSJUHISED

■ Hoidke käsi pöörlevast lihypeast kogu aeg eemal.

- Kipsplaadi lihvimisel tekkiva tolmu pikaajaline sissehingamine võib kahjustada hingamiselundeid.

- Kasutage alati tolmuimejat, millele on paigaldatud kipsplaadi tolmu kogumiseks sobiv tolmukott.

- Kandke alati tolmu ja udu eest kaitsvat respiraatorit.

• Pliid sisaldavad värvid on äärmiselt mürgised ja neid ei tohi lihvida. Laske seda tööd teha ainult eriväljaöppe ja -seadmetega spetsialistidel.
• Hoidke alati kindlat jalgealust ja tasakaalu. Ärge hinnake end üle. Kasutage nõuetekohaseid tellinguid.
• Kandke töötamise ajal sobivaid ohutusvahendeid.
• Oluline: kui olete lihvimise lõpetanud, lülitage tööriist lülitist välja ja oodake enne tööriista käest panemist seni, kuni pöörlev lihvpea on täielikult seiskunud.
• Ärge kunagi kasutage tööriista kohtades, kus on kergsüttivaid tahkiseid, vedelikke või gaase. Kommutaatorist/süsiharjadest väljuvad sädemed võivad põhjustada tulekahju või plahvatuse.
• See tööriist on ette nähtud teatud kasutusotstarveteks. Soovitame tungivalt vältida tööriista muutmist ja/või kasutamist mistahes kasutusotstarvetel, milleks tööriist ei ole ette nähtud.
• Hoidke tööriista alati mölema käega. Tööriista üle kontrolli kaotamine võib põhjustada vigastusi.
• Hoidke toitekaablit tööriista tööpiirkonnast eemal. Suunake kaabel alati enda taha.
• Lülitage tööriist viivitamatult välja, kui täheldate ebatavalist vibratsiooni või muid rikkeid. Põhiuse väliaselgitamiseks kontrollige tööriista.
• Selle tööriistaga töötamise käigus tekkiv tolm vöib olla tervisele kahjulik. Kasutage tolmuärastussüsteemi ja kandke sobivat tolmumaski ning eemaldage pindadele langenud tolm tolmuimeiaga.

6.1 Elektriühendus

Elektrivõrgu pinge peab ühtima tööriista andmeplaadil esitatud pingega. Tööriista ei tohi mitte mingil juhul kasutada kahjustatud toitekaabliga. Kahjustatud kaabel tuleb lasta volitatud klienditeeninduskeskusel viivitamatult välja vahetada. Ärge proovige kahjustatud kaablit ise parandada. Kahjustatud toitekaablite kasutamine võib põhjustada elektrilõöke.

7 KOKKUPANEK

Alati enne tööriista seadistamist, parandamist või hooldamist tuleb see sisse-/väljalülituse nupust välja lülitada ja pistik elektrivõrgust lahti ühendada!

7.1 Enne esmakordset kasutamist

• Kontrollige, kas elektrivõrgu nimisagedus ühtib tööriista andmeplaadil esitatud andmetega.
• Enne tööriista kasutamist lugege kasutusjuhend hoolikalt läbi.

7.2 Vars (21)

Lükake esi- ja tagaosa kokku (joonis 1-1). Suruge varrelukk (9) õigesse asendisse ja hoidke otsa käepideme lähedal (joonis 1-2); seejärel suruge varrelukku (9) võimalikult kaugele käepideme suunas (joonis 1-3).

Käepideme lahti lükkamiseks suruge varrelukku sisse.

7.3 Lihvpea eemaldamine/paigaldamine (1/2)

■ Lihvpea eemaldamiseks tömmake lukustushooba ja lükake see vasakule (joonis 2-1)

- Lihvpea paigaldamiseks viige lukustushoob esmalt vabastatud asendisse, seejärel ühendage lihvpea külge mootori korpus (7) ja suur laagrikate. Lükake lukustushoob paremale lukustatud asendisse (joonis 2-2).

7.4 Lihvplaadi vahetamine (joonis 3)

• Asetage kuuskantvõti (suurus 5) lihvplaadis olevale kuuskantpoldile.
• Hoidke lihvplaadist korralikult kinni ja pöörake kuuskantvötit vastupäeva, eemaldades seejärel lihvplaadi.
• Paigaldage uus lihvplaat ja keerake kruvi kinni.

Tähelepanu: paigaldage tööriistale ainult selleks ette nähtud lihvplaate.

7.5 Ümmarguse ja kolmnurkse lihvpea vahel vahetamine (joonis 4)

■ Lükake lukustushoob avatud asendisse.
- Eemaldage praegu kasutuses olev lihvpea (1/2) ja pange tööriistale lihvpea, mida soovite järgmisena kasutada.
- Uue lihvpea paika lukustamiseks lükake lukustushoob lukustatud asendisse.

Tähelepanu: paigaldage tööriistale ainult selleks ette nähtud lihvplaate. Optimaalsete töötulemuste saavutamiseks tuleb tööriistal pärast lihvpea vahetamist lasta töötada mitu minutit väiksemal kiirusel, et lihvplaat sobituks ideaalselt ühenduspinnaga. Sel ajal väljub lihvpeast valgeid vahuosakesi. See ei kahjusta tööriista.

Kolmnurkset lihvpead paigaldades on võimalik, et seda ei saa kohe täiesti alla lükata, sest lihvpeal oleva ülekande ristpea asend ei ühti täielikult mootori asendiga. Probleemi lahendamiseks kinnitage mootori korpus lihvplaadile, pannes 3 ühendustihvti lihvplaadis olevatesse avadesse. Seadistage kiiruse regulaator minimaalsele kiirusele. Suruge ühe käega mootori korpuse pead alla ja vajutage teise käega lühidalt toitelülitit, kuni mootori korpus haakub täies ulatuses lihvplaadiga. Lihvplaadi kinnitamiseks mootori korpusele lükake lukustushoob kinnisesse asendisse. Ümmarguse lihvpea puhul saab lihvplaati käsitsi pöörata, kuni mootori korpuse pea on täies ulatuses lihvplaadiga haakunud.

7.5.1 Kolmnurkse lihvplaadi asendi reguleerimine (joonis 10)

Lükake valikulüliti asendisse „ON“ (sees) (vajutage alla ja keerake vasakule). Seejärel saab kolmnurkse lihvplaadi talda (alust) pöörata kuni 360 kraadi.

Kui olete leidnud soovitud asendi, vajutage valikulūliti sisse ja keerake seda paremale, kuni lūliti on asendis „OFF“ (väljas).

Liigutage lihvplaati vasakule/paremale, kuni see klõpsatusega paika lukustub.

7.5.2 Ülekande ristpea vahetamine (joonis 11)

Vajaduse korral saab ülekande plastist ristpea välja vahetada. Plastist ristpea tuleb panna lihvplaadi metallist ülekande peale Varuristpead (7 tükki) paiknevad lihvplaadi peal.

7.6 Lihvpaberite kinnitamine ja vahetamine (joonis 5)

• Asetage lihvpaber lihvplaadi keskele ja vajutage paberile. Lihvpaberi augud peavad olema kohakuti lihvplaadis olevate tolmuavadega.
• Ainult ümmarguse lihvplaadi puhul: katsetage lihvija tööd, et kontrollida, kas lihvpaber on kinnitatud plaadi keskele.

7.7 Elektrooniline kiiruse regulaator

7.7.1 Kiiruse reguleerimine

Kiiruse reguleerimiseks pöörake regulaatori ketast. Lähtuge kiiruse valimisel lihvitava pinna omadustest.

7.7.2 Püsikiiruse juhtimine

Sellega saate hoida tööriista käimas valitud kiirusel. Ärge koormake tööriista liigse survega üle.

7.8 Tolmuvooliku ühendamine (joonis 6)

Tolmu sissehingamine on tervisele kahjulik! Kandke alati tolmumaski, kui teete töid, mille käigus vöib tekkida tolmu.

Ühendage voolik (16) käepidemel olevasse avasse (liitmik (22)).

Ühendage vooliku teine ots tolmuimejaga.

7.9 Teleskoopvarre reguleerimine (joonis 7)

• Avage lukustusmehhanism, pöörates lukustusnuppu (19) vastupäeva.
  ■ Reguleerige teleskoopvarre pikkust.
• Seejärel fikseerige pikkus, pöörates lukustusnuppu (19) päripäeva.

8 KÄITAMINE

Hoidke kipsplaadi lihvijat alati mölema käega! Hoidke käsi lihvpeast eemal. Vastasel juhul võivad käed selle vahele takerduda, sest lihvpea võib pöörelda eri suundades.

■ Paigaldage tööriistale lihvplaat.
■ Kinnitage lihvplaadile lihvpaber.
■ Reguleerige tööriista varre pikkust.
- Ühendage tööriistale tolmuärastussüsteem.
■ Sisestage toitepistik pistikupessa.
■ Lülitage tööriist sisse.

- Asetage kipsplaadi lihvija örnalt vastu töödeldavat pinda (surve peab olema üksnes nii tugev, et lihvpea oleks töödeldava pinnaga ühel tasapinnal.)

8.1 Tööriista käivitamine ja seiskamine

Enne tööriista elektrivõrku ühendamist veenduge, et elektrivõrgu pinge ühtib tööriista andmeplaadil esitatud pingega ja sisse-/väljalülituse nupp (12) on asendis „OFF“ (väljas).

8.2 Tööriista sisse- ja väljalülitamine

Kasutage kipsplaadi lihvija sisse/välja lülitamiseks vastavat nuppu.

9 LIHVIMINE

Kui lihvija ja tolmuimeja on valmis seatud ning rakendatud on kõiki ohutusmeetmeid ja - vahendeid, lülitage esmalt sisse tolmuimeja ja seejärel lihvija. (Kui kasutate sisseehitatud lülitiga tolmuimejat, lülitage sisse ainult lihvija.)

9.1 Ümmargune lihvpea (joonis 8)

• Hakake lihvima ja hoidke tööriista võimalikult örnalt vastu töödeldavat pinda selliselt, et survest piisab lihvpea lamedalt vastu pinda hoidmiseks.
• Lihvpea pöördepunkt võimaldab lihvplaadil (4) järgida töödeldava pinna kontuure.

- Kõige parem on teha kattuvaid pühkimisliigutusi ja hoida lihvpead pidevas liikumises. Ärge kunagi töödelge ühte kohta liiga kaua, sest vastasel juhul jäävad pinnale pöörised. Kogemuste kasvades on suurepäraste tulemuste saavutamine väga lihtne.

9.2 Kolmnurkne lihvpea (joonis 9)

Kolmnurkne lihvpea ei pöörle, vaid vibreerib.

Kuna kolmnurkset lihvpead on võimalik laagritel keerata, saab sellega lihvida seinte/lagede nurki.

Vähendage nurki töödeldes survet, sest vastasel juhul avaldub kolmnurkse lihvplaadi otstele liiga suur koormus.

Kolmnurkse lihvpea tugevalt kulunud nurki on lihtne välja vahetada.

MÄRKUS: veenduge, et kasutate teostatavaks tööks sobivat lihvpaberit. Väga suurte teradega paber vöib eemaldada töödeldavat materjali liiga kiiresti. Samas vöib väga väikeste teradega paber liiga kiiresti siledaks minna ja see ei suuda pinda tõhusalt lihvida.

ETTEVAATUST! Vältige teravaid servi, naelu jms. Need kahjustavad lihvpaberit ja töenäoliselt ka pehmet lihvplaati.

10.1 Tööriista puhtana hoidmine

Puhuge kõik õhuteed suruõhuga korrapäraselt läbi. Puhastage kõiki plastosi pehme niiske lapiga. ÄRGE KUNAGI kasutage plastosade puhastamiseks lahusteid. Need võivad materjale lahustada või muul moel kahjustada.

Kandke suruõhku kasutades kaitseprille.

Puhastage tolmuvooliku liitmikku, sest liigne tolm võib takistada selle vaba põörlemist.

11 TEHNILISED ANDMED

Nimivõimsus	710 W
Nimisagedus	50 Hz
Nimipinge	230-240 V
Pöörlemiskiirus Θ	600-1500 min ^-1
Pöörlemiskiirus Δ	3000-6000 min ^-1
Ümmarguse lihvplaadi läbimõõt	215 mm
Ümmarguse lihvplaadi liikumine	Pöörlemine
Kolmnurkse lihvplaadi liikumine	Vibreerimine
Kolmnurkse lihvplaadi tööpind	285 × 285 × 285 mm
Kaabli pikkus	4 m
Tolmuimeja voolik	4 m
Süsiharjadega mootor	Jah
Sisselülitustõkis	Jah
Võngete laius	1,5 mm
Ümmarguse lihvplaadi läbimõõt	225 mm
Pikkus ilma teleskoopvarreta	110 cm
Pikkus teleskoopvarrega	110–165 cm
Elektrooniline kiiruse regulaator	Jah
Pehme käepide	Jah

Vibratsiooni vähendaja

Jah

Takjakinnitus

Jah

Aluse materjal

Alumiinium

12 MÜRA

Müraväärtusi möödetakse vastavalt asjakohastele standarditele. (K=3)

Helirōhu tase LpA

83 dB(A)

Helivõimsuse tase LwA

94 dB(A)

TÄHELEPANU! Helivõimsuse tase võib ületada 85 dB(A). Sellisel juhul tuleb kanda kuulmekaitset.

aw (vibratsioon)

3,1 m/s²

K = 1,5 ~m / s^2

13 GARANTII

- Selle toote garantiiaeg kehtib 36 kuud ostukuupäevast alates toote esmaostjale.

- See garantii kehtib köigile materjali- ja tootmispuudustele, väljaarvatud: akud, laadijad, tavapärase kulumise käigus kahjustunud komponendid nagu laagrid, harjased, kaablid ja pistikud või tarvikud nagu puurid, puuriterad, saeterad jm, valest kasutamist, õnnetustest või seadme modifitseerimisest tulenevad kahjustused, transpordikulud.

- Garantii ei kata ka sobimatust kasutamisest tulenevaid kahjustusi ja/või vigu.

- Tootja ei võta ka vastutust mis tahes vigastuste eest, mis tulenevad tööriista sobimatust kasutamisest.

- Remonttöid võivad läbi viia ainult Powerplusi tööriistade volitatud teeninduskeskused.

■ Soovi korral saate alati lisateavet numbril 00 32 3 292 92 90.

- Kõik transpordikulud katab alati klient, kui ei ole teisiti kirjalikult kokku lepitud.

- Seejuures tuleb arvestada, et garantiinõuet ei arvestata, kui seadmele tekkinud kahjustused tulenevad kehvast hooldusest või seadme ülekooramisest.

- Seejuures tuleb arvestada, et garantiinõuet ei arvestata, kui seadmele tekkinud kahjustused tulenevad kehvast hooldusest või seadme ülekoormamisest.

- Garantii rakendumine on välistatud vedelike ja ülemäärase tolmu sattumisel seadmesse, tahtlikul kahjustamisel (meelega või tõsisest hooletusest põhjustatud kahjud), sobimatu kasutuse korral (nt eirates selles käsiraamatus toodud juhiseid), oskamatu koostamise korral, pikselöögi või vale võrgupinge korral. Ülaltoodud nimekiri ei ole täielik.

- Garantiinõude rahuldamine ei pikenda kunagi garantiiperiodi ning seadme asendamisel ei alga garantiiaja arvestus uuesti.

- Garantiiremondi raames asendatavad seadmed ja osad kuuluvad ettevõttele Varo NV.

- Tootja jätab endale öiguse keelduda garantiinõude menetlemisest, kui ostu ei ole võimalik tõendada või on selge, et toodet ei ole nõuetekohaselt hooldatud (õhuavad on puhastamata, süsinikharjased regulaarselt vahetamata jne).

- Hoidke ostutšekk alles ostukuupäeva tõendamiseks.

- Seade tuleb tagastada edasimüüjale komplektse ja mõistlikult puhtana (selle olemasolul algses plastikkohvris) koos ostu tõendava dokumendiga.

14 KESKKOND

Kui teie seade vajab pikaajalise kasutamise järel asendamist, siis ärge visake seda olmejäätmete hulka, vaid utiliseerige keskkonnale ohutul viisil. Elektriliste seadmete jääke ei tohi kunagi visata olmeprügi hulka. Palun toimetage seade võimalusel ümbertöötlejale. Küsige ümbertöötlemise osas nõu kohalikelt võimudelt või edasimüüjalt.

15 VASTAVUSDEKLARATSIOON

VARO N.V. - Vic. Van Rompuy N.V.- Joseph Van Instraat 9 - BE2500 Lier - BELGIA, kinnitab, et

Toode: 710 W COMBI KIPSPLAADI LIHVIJA

on vastavuses kohaldatavate Euroopa Liidu direktiivide vajalike eeskirjade ja muude asjakohaste sätetega, mis põhinevad Euroopa ühtlustatud standardite kohaldamisel. Lubamatud muudatused seadme juures muudavad kinnituse kehtetuks.

Euroopa direktiivid (sealhulgas vajaduse korral direktiivide muudatused kuni allkirjastamise kuupäevani):

2011/65/EU

2006/42/EC

2014/30/EU

Euroopa ühtlustatud standardid (sealhulgas vajaduse korral standardite muudatused kuni allkirjastamise kuupäevani):

EN62841-1:2015

EN62841-2-4 : 2014

EN55014-1:2017

EN55014-2:2015

EN61000-3-2 : 2014

EN61000-3-3:2013

Tehnilise dokumentatsiooni haldaja: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Allakirjutanu tegutseb ettevõtte tegevjuhi nimel,

Mertens Ludo

Ludo Mertens

Regulatoorsed küsimused - vastavushaldur 08/06/2021, Lier - Belgium
