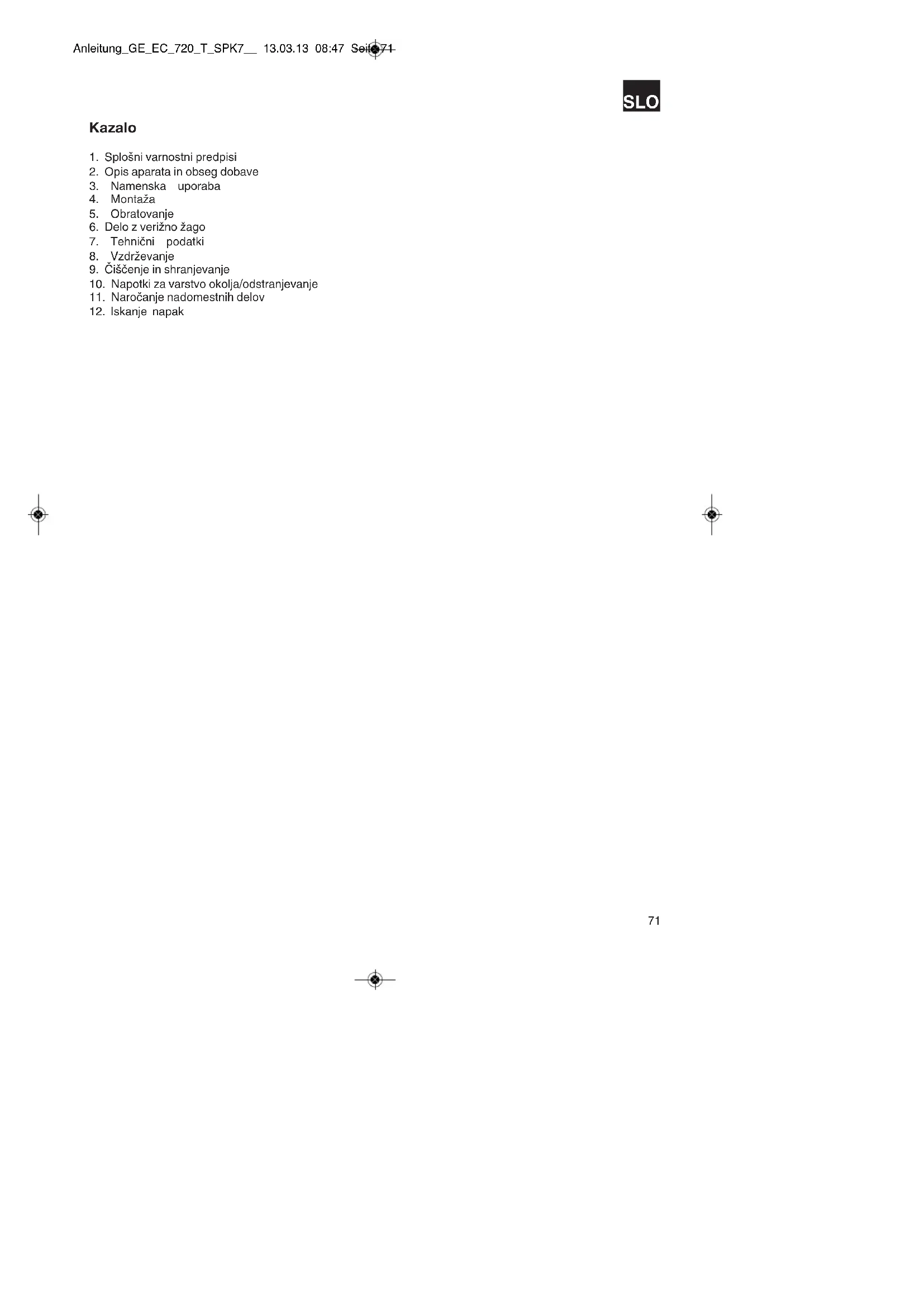

NAVODILA ZA UPORABO GEEC 720 T Kit EINHELL

1. Splošni varnostni predpisi

10. Napotki za varstvo okolja/odstranjevanje

11. Naročanje nadomestnih delov

SLO Anleitung_GE_EC_720_T_SPK7__ 13.03.13 08:47 Seite 71Pakiranje: Naprava se nahaja v embalaži, da ne bi prišlo do poškodb med transportom. Ta embalaža je surovina in s tem ponovno uporabna ali pa jo je možno reciklirati. Pri uporabi naprav je potrebno upoštevati nekaj varnostnih ukrepov, da bi preprečili poškodbe in materialno škodo. 앬 Skrbno preberite navodila za uporabo in upoštevajte napotke. S pomočjo teh navodil za uporabo se seznanite s to napravo, njeno pravilno uporabo kot tudi z varnostnimi navodili. 앬 Le-te dobro shranite tako, da boste imeli zmeraj pri roki potrebne informacije. 앬 Če bi napravo izročili drugim osebam, Vas prosimo, da jim izročite tudi ta navodila za uporabo. Ne prevzemamo nobene odgovornosti za nezgode ali škodo, ki bi nastale zaradi neupoštevanja teh navodil za uporabo in varnostnih napotkov.

1. Splošna varnostna pravila

Odgovarjajoče varnostne napotke lahko preberete v priloženi knjižici. OPOZORILO! Preberite varnostne napotke in navodila. Neupoštevanje varnostnih napotkov in navodil ima lahko za posledico električni udar, požar in/ali hude poškodbe. Shranite vse varnostne napotke in navodila za kasnejšo uporabo. Ta naprava ni namenjena, da bi jo uporabljale osebe (vključno otroci) z omejenimi fizičnimi, senzoričnimi ali duševnimi sposobnostmi ali zaradi pomanjkanja izkušenj in/ali pomanjkanja znanja razen, če so pod nadzorom za njihovo varnost pristojne osebe ali, če so prejele od takšne osebe navodila kako uporabljati napravo. Otroci morajo biti pod nadzorom, da bo zagotovljeno, da se ne bodo igrali z napravo.

10. Zgornja teleskopska cev z ohišjem motorja

UPORABA Višinski obvejevalnik s teleskopskim ročajem je namenjen za obrezovanje dreves. Ni primeren za obsežno žaganje in podiranje dreves ali za žaganje drugih lesenih materialov. Napravo je dovoljeno uporabljati samo za namene, za katere je bila izdelana. Vsaka drugačna uporaba ni skladna z namenom. Za vsako škodo ali poškodbe, ki pri tem nastanejo, jamči uporabnik/upravljavec, in ne proizvajalec. Upoštevajte, da naše naprave niso bile zasnovane za uporabo v poklicu, obrti ali industriji. V primerih uporabe naprave v poklicu, obrti in industriji ali podobnih dejavnostih ne prevzemamo jamstva.

Pozor! Verižno žago priključite na električno omrežje šele, ko je povsem montirana in ko je napetost verige nastavljena. Ob delu z verižno žago vedno nosite zaščitne rokavice, da preprečite poškodbe. Vse dele skrbno razpakirajte in preverite, ali so vsi (sl. 1).

n Odpustite pritrdilni vijak (C) za pokrov verižnika (sl. 3). n Snemite pokrov verižnika. n Verigo položite v žleb meča, kot je na sliki (sl. 4/pol. A). n Meč in verigo kot je naslikano vstavite v sprejem verižne žage (sl. 5). Verigo speljite okoli gonilnega vretena (sl. 5/pol. B).

SLO Anleitung_GE_EC_720_T_SPK7__ 13.03.13 08:47 Seite 72n Namestite pokrov verižnika (sl. 6/pol. C) in z roko pritegnite pritrdilni vijak. Pozor! Pritrdilni vijak dokončno pritegnite šele, ko napetost verige nastavite (glejte točko 4.3).

4.3 Napenjanje verige žage

n Pozor! Pred preverjanjem in nastavitvami vedno izvlecite omrežni vtič. Ob delu z verižno žago vedno nosite zaščitne rokavice, da preprečite poškodbe. n Odpustite pritrdilni vijak za pokrov verižnika za nekaj obratov (sl. 3) n Nastavite napetost verige z vijakom za napenjanje verige (sl. 7/pol. D). Obračanje v desno poveča napetost verige, obračanje v levo pa napetost verige zmanjša. Veriga žage je pravilno napeta, ko jo je mogoče v sredini meča dvigniti za pribl. 2 mm (sl. 8) n Privijačite pritrdilni vijak (C) pokrova verižnika (sl. 6). Pozor! Vsi členi verige morajo pravilno ležati v vodilnem žlebu meča. Pozor! Verige nikoli ne uporabljajte brez olja za verige žage! Uporaba verižne žage brez olja za verižno žago ali pri ravni olja, ki je pod vizualnim okencem, povzroči poškodovanje verižne žage! Napotki za napenjanje verige: Veriga žage mora biti pravilno napeta, da je zagotovljena varna uporaba. Veriga žage je optimalno napeta takrat, ko jo lahko v sredini meča dvignete za 2 mm. Ker se veriga žage zaradi žaganja ogreje, s čimer se podaljša njena dolžina, preverite napetost verige vsakih 10 minut in jo po potrebi nastavite. To velja še zlasti za nove verige žage. Po končanem delu odpustite verigo žage, ker se med ohlajanjem skrajša. S tem preprečite, da bi se veriga poškodovala.

4.4 Mazanje verige žage

Pozor! Pred preverjanjem in nastavitvami vedno izvlecite omrežni vtič. Ob delu z verižno žago vedno nosite zaščitne rokavice, da preprečite poškodbe. Pozor! Verige nikoli ne uporabljajte brez olja za verige žage! Uporaba verižne žage brez olja za verižno žago ali pri ravni olja, ki je pod vizualnim okencem, povzroči poškodovanje verižne žage! Pozor! Upoštevajte temperaturne razmere: Različne temperature okolice zahtevajo mazivo z najvišjo možno različno viskoznostjo. Pri nizkih temperaturah potrebujete redka olja (nizka viskoznost), da se ustvari zadosten oljni film. Če uporabljate enako olje poleti, se že samo zaradi višjih temperatur dodatno razredči. S tem se lahko oljni film odstrani, veriga se pregreje in lahko pride do poškodb. Poleg tega olje za mazanje zgoreva, kar povzroča nepotrebno obremenitev s škodljivimi snovmi. Polnjenje rezervoarja za olje (sl. 9-10) n Verižno žago položite na ravno površino. n Očistite predel okoli pokrova oljnega rezervoarja (pol. 21) in ga nato odprite. n Rezervoar (pol. 20) napolnite z oljem za verigo žage. Pazite, da v rezervoar ne pride umazanija, s katero bi se lahko šoba za olje zamašila. n Zaprite pokrov rezervoarja za olje (pol. 21)

4.5 Nastavitev dodatnega ročaja (sl. 11)

a) Nastavitev nagiba dodatnega ročaja Odprite (a) zapah (F). Nastavite želeni nagib dodatnega ročaja (8). Zaprite (b) zapah (F). b) Zamik dodatnega ročaja Odprite (a) zapah (F) in zamaknite dodatni ročaj (8) na želeno mesto. Zaprite (b) zapah (F).

4.6 Podaljšanje teleskopske cevi (samo GE-EC

720 T Kit) n Odprite zaščitni pokrov (sl. 12/pol. 1) n Upoštevajte položaj vodilnega utora (sl. 12/pol. R) in vtaknite podaljšek teleskopske cevi (14) v sprejem. n Podaljšek teleskopske cevi zapahnete tako, da ga obrnete v smeri urinega kazalca za 90°, dokler ne slišite „klik“ (sl. 13). n Za odstranitev podaljška teleskopske cevi obračajte zapahnitveno kolo (sl. 14/pol. S) nazaj in sočasno podaljšek teleskopske cevi za 90° v nasprotni smeri urinega kazalca (sl. 14). Zaprite sprejem z zaščitnim pokrovom. Opozorilo: Uporabite podaljšek teleskopske cevi samo v povezavi z bočnim držajem (sl. 1/pol. 15, gl. točko 5.2).

5.1 Namestitev ramenskega pasu

Pozor! Med delom vedno nosite ramenski pas. Napravo vedno izklopite, preden odpustite ramenski pas. Obstaja nevarnost poškodovanja.

3. Dolžino pasu nastavite tako, da je držalo pasu na

SLO Anleitung_GE_EC_720_T_SPK7__ 13.03.13 08:47 Seite 73Opozorilo: Ramenski pas je opremljen z varnostnim odklopom (sl. 15/pol. U), s katerim lahko ramenski pas v primeru nevarnosti hitro odpnete od naprave. V ta namen varnostni odklop (U) povlecite navzdol.

5.2 Namestitev bočnega držaja s tulcem (sl. 16)

(samo GE-EC 720 T Kit) Za varno uporabo podaljška teleskopske cevi potrebujete bočni držaj s tulcem. Bočni držaj položite okoli boka in ga nastavite tako, da se dobro prilega. V tulcu lahko podaljšek teleskopske cevi oprete.

potrebno za delovno višino.

3. Znova zaprite (b) zapah teleskopske cevi (7).

5.4 Priključitev na električno oskrbo

n Omrežni kabel priključite na ustrezni podaljšek. Pazite, da je podaljšek zasnovan za moč verižne žage. n Podaljšek zavarujte proti vlečnim silam in nenamernemu izklopu, kot prikazuje sl. 18. n Podaljšek priključite na pravilno inštalirano vtičnico z zaščitnim kontaktom. Priporočamo uporabo kabla v signalni barvi (rdeči ali rumeni). S tem zmanjšate možnost nenamernega poškodovanja z verižno žago.

Priprava Pred vsako uporabo in ob morebitnem poškodovanju preverite naslednje točke, da lahko varno delate: Stanje verižne žage Pred začetkom dela preglejte ohišje, omrežni kabel, verigo žage in meč verižne žage, ali je morda kaj poškodovano. Nikoli ne delajte z očitno poškodovano napravo. Rezervoar za olje Stanje polnosti rezervoarja za olje. Tudi med delom preverite, ali je v njem vedno dovolj olja. Žage nikoli ne uporabljajte, če v njej ni olja ali če je stanje olja padlo pod oznako „min“, da preprečite poškodovanje verižne žage. Enkratno polnjenje praviloma za došča za 10 minut, odvisno od odmorov in obremenitve. Veriga žage Napetost verige žage, stanje rezil. Bolj ko je veriga žage ostra, lažje jo lahko nadzirate in bolj enostavno je upravljanje verižne žage. Enako velja za napetost verige. Tudi med delom najkasneje vsakih 10 minut preverjajte napetost verige, da povečate svojo varnost! Zlasti nove verige žage se bolj raztezajo. Zaščitna oblačila Vedno nosite ustrezno, ozko prilegajočo se zaščitno obleko, kot so hlače za zaščito pred urezninami, rokavice in zaščitne čevlje. Služna zaščita in zaščitna očala. Nosite zaščitno čelado z vgrajeno zaščito za sluh in obraz. Ta ponuja zaščito pred padajočimi vejami in udarci vej. Varno delo n Za zagotovitev varnega dela je predpisani varnostni kot maks. 60° n Nikoli ne stojte pod vejami, ki jih režete. n Bodite previdni pri žaganju vej, ki so pod napetostjo, in lesom, ki se drobi. n Obstaja nevarnost poškodovanja zaradi padajočih vej in delov lesa, ki letijo po zraku! n Pri uporabi stroja se v območju nevarnosti ne smejo zadrževati ljudje in živali. n Naprava pri dotikanju visokonapetostnih napeljav ni zaščitena pred električnim udarom. Upoštevajte vsaj 10 m varnostno razdaljo do napeljav pod napetostjo. Zaradi električnega udara obstaja življenjska nevarnost! n Na pobočjih stojte vedno nad vejo, ki jo režete, ali ob strani. n Napravo držite tako blizu telesa, kot gre. Tako najlažje ohranjate ravnotežje. Tehnike žaganja n Pri rezanju vej napravo vedno držite v kotu maksimalno 60° od vodoravnega, da vas ne zadenejo padajoče veje (sl. 22). n Na drevesu najprej odžagajte spodnje veje. Tako olajšate padanje odrezanih vej. n Ko prenehate rezati, se za upravljavca nenadoma

SLO Anleitung_GE_EC_720_T_SPK7__ 13.03.13 08:47 Seite 74poveča teža žage, saj je več ne podpira veja. Obstaja nevarnost izgube nadzora nad žago. n Žago vedno izvlecite iz reza, ko še veriga žage dela. S tem preprečite, da bi se zagozdila. n Nikoli ne žagajte s konico meča. n Ne žagajte v odebeljen nastavek veje. S tem preprečite celjenje ran drevesa. Žaganje majhnih vej (sl. 20): Žago položite na vejo. S tem preprečite sunkovito premikanje žage, ko začnete rezati. Žago z rahlim pritiskom vodite od zgoraj navzdol skozi vejo. Žaganje večjih in daljših vej (sl. 21): Pri večjih vejah naredite razbremenilni rez. Najprej zarežite z zgornjo stranjo meča od spodaj navzgor do 1/3 premera veje (a). Nato žagajte s spodnjo stranjo meča od zgoraj navzdol k prvemu rezu (b). Daljše veje režite po kosih, da ne izgubite nadzora nad mestom, kamor bodo padale. Vzvratni sunek Pod vzvratnim sunkom razumemo nenaden udar delujoče verižne žage navzgor ali nazaj. Vzrok je običajno dotik obdelovanca s konico meča ali zagozditev verižne žage. Pri vzvratnem sunku se pojavijo nenadne velike sil. Zato je reakcija verižne žage večinoma nekontrolirana. Posledica so pogosto hude poškodbe delavca ali oseb v okolici. Nevarnost vzvratnega sunka je največja, če žago nastavite na predelu konice meča, saj je tam učinek vzvoda največji. Žago zato vedno nastavite kar se da plosko. Pozor! n Pazite na pravilno napetost verige! n Uporabljajte le brezhibne verižne žage! n Delajte le s pravilno nabrušeno verižno žago! n Nikoli ne žagajte z zgornjim robom ali s konico meča! n Verižno žago vedno čvrsto držite z obema rokama! Žaganje lesa pod napetostjo Žaganje lesa, ki je pod napetostjo, zahteva posebno previdnost! Les pod napetostjo, ki ga z žaganjem sprostite, lahko reagira povsem nenadzirano. To lahko povzroči hude ali celo smrtne poškodbe. Tako delo sme opravljati le izkušen strokovnjak.

Omrežna napetost: 230 V ~ 50 Hz Nazivna moč: 710 W Dolžina meča: 200 mm Dolžina reza maks.: 180 mm Razdelitev verige: 3/8”, 33 zobcev Debelina verige: (0,043“) 1,1 mm Verižnik: 5 zobcev, 3/8” Hitrost reza pri nazivnem številu vrtljajev: 13 m/s Količina polnjenja rezervoarja z oljem: 110 cm

Neto teža brez meča+verige: 4,3 kg Veriga: Oregon 90JG033X, 90PX033X, 91P033X Meč Oregon 084LNEA041, 080NDEA041 Zaščitni razred: II / 쏾 Hrup in vibracije Vrednosti hrupa in vibracij so bile ugotavljane v skladu z EN 11680-1. Nivo zvočnega tlaka L

2,5 dB Nivo zvočnega moči L

3 dB Nivo zvočnega moči L

zagotovljen 106 dB (A) Uporabljajte zaščito za ušesa. Učinkovanje hrupa lahko povzroči izgubo sluha. Skupne vrednosti nihanja (vsota vektorjev treh smeri) je bila ugotovljena v skladu z EN 11680-1. Ročaj pod obremenitvijo Emisijske vrednosti tresljajev a

Opozorilo! Navedena vrednost emisije tresljajev je bila izmerjena po normiranem postopku in se lahko spreminja in v izjemnih primerih prekorači navedeno vrednost glede na vrsto in in način uporabe električnega orodja. Navedena vrednost emisije tresljajev se lahko uporablja v primerjavo električnega orodja z enim drugim orodjem. Navedena emisijska vrednost nihanja se lahko uporablja tudi za uvodno oceno vpliva.

Nož morate zamenjati, ko je vodilni utor meča obrabljen. Ravnajte tako, kot je opisano v poglavju „Montaža meča in verige žage“! Opozorilo: Meč „Oregon 084LNEA041“ uporabljajte samo v povezavi z verižno žago „Oregon 90JG033X ali 90PX033X“ oz. meč „Oregon 080NDEA041“ samo v povezavi z verižno žago „Oregon 91P033X“.

8.2 Preverjanje samodejnega mazanja verige

Redno preverjajte delovanje samodejnega mazanja verige, da preprečite pregretje in s tem povezano poškodovanje meča in verige žage. Konico meča izravnajte na ravno površino (veja, prirez drevesa) in pustite verižno žago teči. Če opazite med tem postopkom vedno močnejšo oljno sled, dela mazanje verige brezhibno. Če ne opazite vidnih sledov olja, preberite ustrezne napotke v poglavju „Iskanje napak“! Če tudi ti napotki ne pomagajo, se obrnite na naš servis ali usposobljeno delavnico. Pozor! Ne dotikajte se površine. Upoštevajte zadostno varnostno razdaljo (ca. 20 cm).

8.3 Brušenje verige žage

Učinkovito delo z verižno žago je mogoče le, če je veriga žage v dobrem stanju in ostra. S tem se zmanjša tudi nevarnost vzvratnega sunka. Verigo žage lahko nabrusi vsak specializirani trgovec. Ne poskušajte sami brusiti verige žage, če nimate ustreznega orodja in potrebnih izkušenj.

9. Čiščenje in shranjevanje

n Redno čistite napenjalni mehanizem s stisnjenim zrakom ali s ščetko. Za čiščenje ne uporabljajte orodja. n Na ročajih ne sme biti olja, da imate vedno dober oprijem. n Napravo po potrebi očistite z vlažno krpo in v danem primeru z blagim detergentom. n Če verižne žage dalj časa ne uporabljate, odstranite olje za verigo iz rezervoarja. Verigo žage in meč na kratko pomočite v oljno kopel in jo zavijte v oljni papir. Pozor! n Pred vsakim čiščenjem izvlecite omrežni vtič. n Naprave za čiščenje nikoli ne pomočite v vodo ali druge tekočine. n Verižno žago shranjujte na varnem in suhem prostoru zunaj dosega otrok.

10. Napotki za varstvo

okolja/odstranjevanje Ko naprava odsluži, jo pravilno odstranite. Ločite omrežni kabel, da ne pride do zlorab. Naprave ne mečite med gospodinjske odpadke, temveč jo zaradi varovanja okolja odstranite na zbirališču za električne naprave. O naslovih in odpiralnih časih se pozanimajte pri lokalni skupnosti. Embalažni material in izrabljene dele oddajte na predvidenih zbirališčih.

11. Naročanje nadomestnih delov

Pri naročanju nadomestnih delov je potrebno navesti naslednje navedbe: n Tip naprave n Art. številko naprave n Ident-številko naprave n Številko rezervnega dela, ki ga potrebujete Aktualne cene in informacije lahko najdete na spletni strani: www.isc-gmbh.info

Previdnost! Pred iskanjem napak izklopite napravo in izvlecite omrežni vtič. V naslednji tabeli so navedbe simptomov za napake in opisi pomoči, če stroj ne dela pravilno. Če težave ne morete odkriti in odstraniti, se obrnite na servisno delavnico.

SLO Anleitung_GE_EC_720_T_SPK7__ 13.03.13 08:48 Seite 7677 SLO Vzrok Napaka Pomoč Verižna žaga ne dela Ni oskrbe z elektriko Vtičnica je okvarjena Podaljšek za elektriko je poškodovan Varovalka je okvarjena Preverite oskrbo z elektriko Preizkusite druge vire elektrike, po potrebi menjajte vir Preverite kabel, po potrebi ga zamenjajte Zamenjajte varovalko Verižna žaga dela s presledki Električni kabel je poškodovan Zunanji zrahljani kontakt Interni zrahljani kontakt Stikalo za vklop/izklop okvarjeno Obrnite se na servisno delavnico Obrnite se na servisno delavnico Obrnite se na servisno delavnico Obrnite se na servisno delavnico Suha veriga žage Δεν υπάρχει λάδι στο ντεπόζιτο

garancijo nespremenjeni. Naše garancijske storitve so za Vas brezplačne.

2. Garancijske storitve obsegajo izključno samo pomanjkljivosti zaradi napak v materialih in izdelavi in so

omejene na odpravo takšnih pomanjkljivosti oziroma na zamenjavo naprave. Prosimo, da upoštevate, da naše naprave niso konstruirane za uporabo v obrtništvu ali industriji. Garancijska pogodba zato ne pride v poštev, če se naprava uporablja v obrtništvu ali v industrijskih obratih ali v podobnih dejavnostih. Poleg tega ne obsega naša garancija nadomestil za transportne poškodbe, škodo zaradi neupoštevanja navodil za montažo ali zaradi nestrokovne inštalacije, neupoštevanja navodil za uporabo (kot n. pr. priklop na napačno omrežno napetost ali vrsto toka), pretirana ali nepravilna uporaba (wkot n.pr. preobremenitev naprave ali uporaba nedovoljenih orodij ali pribora), neupoštevanje predpisov za vzdrževanje in varnostnih predpisov, vstop tujih predmetov v napravo (kot n.pr. pesek, kamenje ali prah), uporaba sile ali tuji vplivi (kot n.pr. poškodbe zaradi padca naprave) ter običajna obraba naprave zaradi uporabe. To velja še posebej za akumulatorje, za katere vendarle dajemo garancijski rok 12 mesecev. Veljavnost garancijskih zahtevkov ugasne, če so bili na npravi že izvajani posegi.

3. Garancijska doba znaša 2 leti in začne teči z dnevom nakupa naprave. Garancijske zahtevke morate

uveljavljati pred potekom garancijske dobe v sveh tednih potem ko ste ugotovili napako. Uveljavljanje garancijskih zahtevkov po poteku garancijske dobe je izključeno. Popravilo ali zamenjava naprave ne privede do podaljšanja garancijske dobe, niti se ne postavi nova garancijska doba zaradi takšnih storitev ali zaradi eventuelno vgrajenih nadomestnih delov. To velja tudi za servisne storitve na licu mesta.

4. Za uveljavljanje Vašega garancijskega zahtevka nam pošljite pokvarjeno napravo brez poštnine na spodaj

navedeni naslov. Priložite original računa ob nakupu ali drugo potrdilo kot dokazilo o nakupu z datumom nakupa. Zato prosimo, da dobro shranite račun kot dokazilo o nakupu! Prosimo, da nam po možnosti natančno opišete vzroke reklamacije. Če napaka izpolnjuje naše garancijske pogoje, boste nemudoma dobili nazaj popravljeno ali novo napravo. Seveda bomo proti plačilu stroškov odpravili tudi napake na napravi, katere ne spadajo v obseg garancije ali jih garancija več ne zajema. V takšnem primeru prosimo, da pošljete napravo na naslov naše servisne službe. Anleitung_GE_EC_720_T_SPK7__ 13.03.13 08:48 Seite 9495
