BEDIENUNGSANLEITUNG GEEC 720 T Kit EINHELL

Originalbetriebsanleitung Hochentaster

Anleitung_GE_EC_720_T_SPK7__ 13.03.13 08:46 Seite 23

Anleitung_GE_EC_720_T_SPK7__ 13.03.13 08:46 Seite 34

Anleitung_GE_EC_720_T_SPK7__ 13.03.13 08:47 Seite 45

90° Anleitung_GE_EC_720_T_SPK7__ 13.03.13 08:47 Seite 56

Anleitung_GE_EC_720_T_SPK7__ 13.03.13 08:47 Seite 67

1. Allgemeine Sicherheitsvorschriften

2. Gerätebeschreibung und Lieferumfang

3. Bestimmungsgemäßer Gebrauch

6. Arbeiten mit der Kettensäge

9. Reinigung und Lagerung

10. Hinweise zu Umweltschutz /Entsorgung

11. Ersatzteilbestellung

Anleitung_GE_EC_720_T_SPK7__ 13.03.13 08:47 Seite 7D

Verpackung: Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wiederverwendbar oder kann dem Rohstoffkreislauf zurückgeführt werden. Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern: n Lesen Sie die Bedienungsanleitung sorgfältig durch und beachten Sie deren Hinweise. Machen Sie sich anhand dieser Gebrauchsanweisung mit dem Gerät, dem richtigen Gebrauch sowie den Sicherheitsvorschriften vertraut. n Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. n Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung entstehen.

1. Allgemeine Sicherheitsvorschriften

Die entsprechenden Sicherheitshinweise finden Sie im beiliegenden Heftchen! WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen zur Folge haben. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

2. Gerätebeschreibung und Lieferum-

5. Tragegurt mit Sicherheitsentriegelung

7. Teleskoprohrverriegelung

10. Oberes Teleskoprohr mit Motorgehäuse

Zusätzlicher Lieferumfang für GE-EC 720 T Kit:

14. Teleskoprohrverlängerung

15. Hüfthalter mit Köcher

3. Bestimmungsgemäßer Gebrauch

Die Kettensäge mit Teleskopstiel ist für Entastungsar- beiten an Bäumen vorgesehen. Sie ist nicht geeignet für umfangreiche Sägearbeiten und Baumfällungen sowie zum Sägen von anderen Materialien als Holz. Das Gerät darf nur nach seiner Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird. Anleitung_GE_EC_720_T_SPK7__ 13.03.13 08:47 Seite 8D

Achtung! Schließen Sie die Kettensäge erst an das Stromnetz an, wenn diese vollständig montiert ist und die Kettenspannung eingestellt ist. Tragen Sie immer Schutzhandschuhe, wenn Sie Arbeiten an der Ketten- säge vornehmen, um Verletzungen zu vermeiden. Packen Sie alle Teile sorgfältig aus und überprüfen Sie diese auf Vollständigkeit (Abb. 1).

4.1 Teleskoprohr zusammenstecken (Abb. 2)

Schieben Sie das obere Teleskoprohr in das Verbin- dungsstück. Achten Sie darauf, dass der Federbol- zen (Pos. L) in das dafür vorgesehene Loch (Pos. M) im Verbindungsstück einrastet. Ziehen Sie anschließ- end die Sternschraube (F) fest.

4.2 Montage von Schwert und Sägekette

n Befestigungsschraube (C) für Kettenradab- deckung lösen (Abb. 3). n Kettenradabdeckung abnehmen. n Kette wie abgebildet in die umlaufende Nut des Schwertes legen (Abb. 4/Pos. A). n Schwert und Kette wie abgebildet in die Auf- nahme der Kettensäge einlegen (Abb. 5). Dabei die Kette um das Ritzel (Abb. 5/Pos. B) führen. n Kettenradabdeckung (Abb. 6/Pos. C) anbringen und mit Befestigungsschraube handfest an- ziehen. Achtung! Befestigungsschraube erst nach dem Ein- stellen der Kettenspannung (Siehe Punkt 4.3) end- gültig festschrauben.

4.3 Spannen der Sägekette

Achtung! Vor Überprüfung und Einstellarbeiten immer den Netzstecker ziehen. Tragen Sie stets Schutzhandschuhe, wenn Sie Arbeiten an der Kettensäge vornehmen, um Verletzungen zu vermeiden. n Befestigungsschraube für Kettenradabdeckung einige Umdrehungen lösen (Abb. 3). n Kettenspannung mit der Kettenspannschraube einstellen (Abb. 7/Pos. D). Rechtsdrehen erhöht die Kettenspannung, Linksdrehen verringert die Kettenspannung. Die Sägekette ist richtig gespannt, wenn sie in der Mitte des Schwertes um ca. 2 mm angehoben werden kann (Abb. 8). n Befestigungsschraube (C) für Kettenradab- deckung festschrauben (Abb. 6). Achtung! Alle Kettenglieder müssen ordnungsgemäß in der Führungsnut des Schwertes liegen. Hinweise zum Spannen der Kette: Die Sägekette muss richtig gespannt sein, um einen sicheren Betrieb zu gewährleisten. Sie erkennen die optimale Spannung, wenn die Sägekette in der Mitte des Schwertes um 2 mm abgehoben werden kann. Da sich die Sägekette durch das Sägen erhitzt und dadurch ihre Länge verändert, überprüfen Sie spätestens alle 10min die Kettenspannung und regulieren Sie diese bei Bedarf. Das gilt besonders für neue Sägeketten. Entspannen Sie nach abgeschlossener Arbeit die Sägekette, weil sich diese beim Abkühlen verkürzt. Damit verhindern Sie, dass die Kette Schaden nimmt.

4.4 Sägekettenschmierung

Achtung! Vor Überprüfung und Einstellarbeiten immer den Netzstecker ziehen. Tragen Sie stets Schutzhandschuhe, wenn Sie Arbeiten an der Kettensäge vornehmen, um Verletzungen zu vermeiden. Achtung! Betreiben Sie die Kette niemals ohne Sägekettenöl! Die Benutzung der Kettensäge ohne Sägekettenöl oder bei einem Ölstand unterhalb des Sichtfensters führt zur Beschädigung der Kettensäge! Achtung! Temperaturverhältnisse beachten: Unterschiedliche Umgebungstemperaturen erfordern Schmiermittel mit einer höchst unterschiedlichen Viskosität. Bei niedrigen Temperaturen benötigen Sie dünnflüssige Öle (niedrige Viskosität) um einen ausreichenden Schmierfilm zu erzeugen. Wenn Sie nun dasselbe Öl im Sommer verwenden, würde dieses alleine durch die höheren Temperaturen weiter verflüssigt. Dadurch kann der Schmierfilm abreißen, die Kette würde überhitzt werden und kann Schaden nehmen. Darüber hinaus verbrennt das Schmieröl und führt zu einer unnötigen Schadstoffbelastung. Öltank befüllen (Abb. 9-10): n Kettensäge auf ebener Fläche abstellen. n Bereich um den Öltankdeckel (Pos. 21) reinigen und diesen anschließend öffnen. n Tank (Pos. 20) mit Sägekettenöl befüllen. Achten Sie dabei darauf, dass kein Schmutz in den Tank gelangt, damit die Öldüse nicht verstopft. n Öltankdeckel (Pos. 21) schließen. Anleitung_GE_EC_720_T_SPK7__ 13.03.13 08:47 Seite 910

4.5 Zusatzhandgriff einstellen (Abb. 11)

a) Neigung des Zusatzhandgriffs einstellen Öffnen (a) Sie die Verriegelung (F). Stellen Sie die gewünschte Neigung des Zusatzhandgriffs (8) ein. Schließen (b) Sie die Verriegelung (F). b) Zusatzhandgriff verschieben Öffnen (a) Sie die Verriegelung (F) und verschieben Sie den Zusatzhandriff (8) an die gewünschte Stelle. Schließen (b) Sie die Verriegelung (F).

4.6 Teleskoprohr verlängern (nur GE-EC 720 T

Kit) n Öffnen Sie die Schutzabdeckung (Abb. 12/Pos.

n Beachten Sie die Position der Führungsnut (Abb. 12/Pos. R) und stecken Sie die Teleskoprohrverlängerung (14) in die Aufnahme. n Um die die Teleskoprohrverlängerung zu arretieren, drehen Sie sie um 90° im Uhrzeigersinn bis Sie ein „Klick“ hören (Abb. 13). n Um die Teleskoprohrverlängerung zu entfernen, drehen Sie das Verriegelungsrad (Abb. 14/Pos. S) nach hinten und gleichzeitig die Teleskopver- längerung um 90° gegen den Uhrzeigersinn (Abb. 14). Verschließen sie die Aufnahme mit der Schutzabdeckung. Hinweis: Verwenden Sie die Teleskoprohrverlängerung nur in Verbindung mit dem Hüfthalter (Abb. 1/Pos. 15, s. Punkt 5.2).

Achtung! Tragen Sie bei der Arbeit immer einen Schultergurt. Schalten Sie das Gerät immer aus, bevor Sie den Schultergurt lösen. Es besteht Verletzungsgefahr.

1. Haken Sie den Karabiner (Abb. 15/Pos. T) in die

2. Legen Sie den Schultergurt über die Schulter.

3. Stellen Sie die Gurtlänge so ein, dass sich die

Gurthalterung auf Hüfthöhe befindet. Hinweis: Der Schultergurt ist mit einer Sicherheitsentriegelung (Abb. 15/Pos. U) ausgestattet, mit der Sie den Schultergurt z.B. im Gefahrenfall schnell von der Maschine lösen können. Ziehen Sie dazu die Sicherheitsentriegelung (U) nach unten.

5.2 Hüfthalter mit Köcher anlegen (Abb. 16) (nur

GE-EC 720 T Kit) Um die Teleskoprohrverlängerung sicher zu benutzen, wird der Hüfthalter mit Köcher benötigt. Legen Sie den Hüfthalter um die Hüfte und stellen Sie ihn so ein, dass er fest sitzt. Im Köcher können Sie die Teleskoprohrverlängerung abstützen.

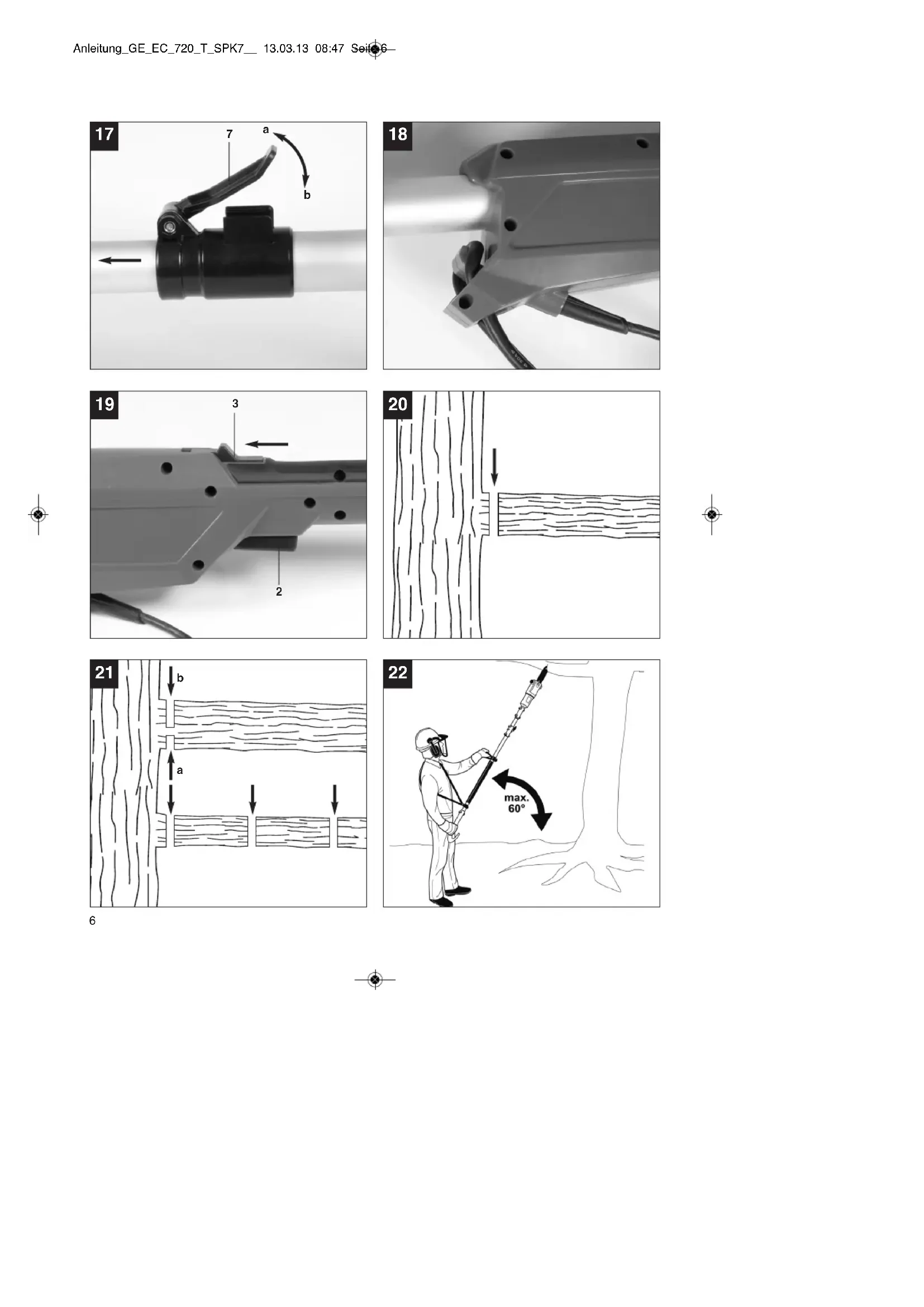

5.3 Teleskoprohr einstellen (Abb. 17)

1. Öffnen (a) Sie die Teleskoprohrverriegelung (7).

2. Ziehen Sie das obere Teleskoprohr soweit dies

für die Arbeitshöhe erforderlich ist heraus.

3. Schließen (b) Sie die Teleskoprohrverriegelung

5.4 Anschluss an die Stromversorgung

n Netzkabel an ein geeignetes Verlängerungskabel anschließen. Achten Sie darauf, dass das Verlängerungskabel für die Leistung der Kettensäge ausgelegt ist. n Verlängerungskabel wie in Abb. 18 dargestellt gegen Zugkräfte und versehentliches Abstecken sichern. n Verlängerungskabel an eine vorschriftsmäßig installierte Schutzkontakt-Steckdose anschließen. Wir empfehlen die Verwendung eines signalfarbenen Kabels (rot oder gelb). Das verringert die Gefahr einer versehentlichen Beschädigung durch die Kettensäge.

Einschalten n Kettensäge mit beiden Händen an den Griffen festhalten (Daumen unter den Zusatzhandgriff). n Einschaltsperre (Abb. 19/Pos. 3) nach vorne schieben und halten. n Kettensäge mit Ein-/ Ausschalter (Abb. 19/Pos. 2) einschalten. Die Einschaltsperre kann jetzt wieder losgelassen werden. Ausschalten Ein-/ Ausschalter (Abb. 19/Pos. 2) loslassen. Ziehen Sie stets den Netzstecker, wenn Sie die Arbeit unterbrechen. Anleitung_GE_EC_720_T_SPK7__ 13.03.13 08:47 Seite 1011

6. Arbeiten mit der Kettensäge

Vorbereitung Überprüfen Sie vor jedem Einsatz und bei eventueller Beschädigung folgende Punkte, um sicher arbeiten zu können: Zustand der Kettensäge Untersuchen Sie die Kettensäge vor Beginn der Arbeiten auf Beschädigungen am Gehäuse, dem Netzkabel, der Sägekette und dem Schwert. Nehmen Sie niemals ein offensichtlich beschädigtes Gerät in Betrieb. Ölbehälter Füllstand des Ölbehälters. Überprüfen Sie auch während der Arbeit, ob immer ausreichend Öl vorhanden ist. Betreiben Sie die Säge nie wenn kein Öl vorhanden oder der Ölstand unter die min- Markierung gesunken ist, um eine Beschädigung der Kettensäge zu vermeiden. Eine Füllung reicht im Schnitt für 10 Minuten, abhängig von den Pausen und der Belastung. Sägekette Spannung der Sägekette, Zustand der Schneiden. Je schärfer die Sägekette ist, umso leichter und kontrollierbarer lässt sich die Kettensäge bedienen. Das Gleiche gilt für die Kettenspannung. Überprüfen Sie auch während der Arbeit spätestens alle 10 Minuten die Kettenspannung, um Ihre Sicherheit zu erhöhen! Besonders neue Sägeketten neigen zu erhöhter Ausdehnung. Schutzkleidung Tragen Sie unbedingt die entsprechende, eng anliegende Schutzkleidung wie Schnittschutzhose, Handschuhe und Sicherheitsschuhe. Gehörschutz und Schutzbrille. Tragen Sie einen Schutzhelm mit integriertem Gehör und Gesichtsschutz. Dieser bietet Schutz vor herabfallenden Ästen und zurückschlagenden Zweigen. Sicheres Arbeiten n Um sicheres Arbeiten zu gewährleisten ist ein Arbeitswinkel von max. 60° vorgeschrieben. n Nie unter dem zu sägenden Ast stehen. n Vorsicht beim Sägen von unter Spannung stehenden Ästen und splitterndem Holz. n Mögliche Verletzungsgefahr durch herabfallende Äste und wegschleudernde Holzteile! n Wenn die Maschine in Betrieb ist Personen und Tiere aus dem Gefahrenbereich fernhalten. n Das Gerät ist beim Berühren von Hochspannungsleitungen nicht gegen Stromschläge geschützt. Halten Sie einen Mindestabstand von 10 m zu stromführenden Leitungen ein. Es besteht Lebensgefahr durch Stromschlag! n Am Hang immer oberhalb oder seitlich zum zu sägenden Ast stehen. n Das Gerät so nah wie möglich am Körper halten. So haben Sie die beste Balance. Sägetechniken n Halten Sie beim Entasten das Gerät in einem Winkel von maximal 60° zur Waagrechten, um nicht von einem herabfallenden Ast getroffen zu werden (Abb. 22). n Sägen Sie die unteren Äste am Baum zuerst ab. Dadurch wird ein Herabfallen der geschnittenen Äste erleichtert. n Nach Beenden des Schnittes erhöht sich für den Bediener das Gewicht der Säge abrupt, da die Säge nicht mehr auf dem Ast abgestützt ist. Es besteht die Gefahr die Kontrolle über die Säge zu verlieren. n Ziehen Sie die Säge nur mit laufender Sägekette aus dem Schnitt. Damit wird ein Festklemmen vermieden. n Sägen Sie nicht mit der Spitze des Schwertes. n Sägen Sie nicht in den wulstigen Astansatz. Dies verhindert die Wundheilung des Baumes. Kleinere Äste absägen (Abb. 20): Legen Sie die Anschlagfläche der Säge am Ast an. Dies vermeidet ruckartige Bewegungen der Säge bei Beginn des Schnittes. Führen Sie die Säge mit leichtem Druck von oben nach unten durch den Ast. Größere und längere Äste absägen (Abb. 21): Machen Sie bei größeren Ästen einen Entlastungsschnitt. Sägen Sie zuerst mit der Oberseite des Schwertes von unten nach oben 1/3 des Astdurchmessers durch (a). Sägen Sie anschließend mit der Unterseite des Schwertes von oben nach unten auf den ersten Schnitt zu (b). Sägen Sie längere Äste in Abschnitten ab, um eine Kontrolle über den Aufschlagort zu haben. Rückschlag Unter dem Rückschlag versteht man das plötzliche Hoch- und Zurückschlagen der laufenden Kettensäge. Die Ursachen sind meist das Berühren des Werkstücks mit der Schwertspitze oder das Verklemmen der Sägekette. Bei einem Rückschlag treten unvermittelt große Kräfte auf. Daher reagiert die Kettensäge meist unkontrolliert. Die Folge sind oft schwerste Verletzung Anleitung_GE_EC_720_T_SPK7__ 13.03.13 08:47 Seite 11beim Arbeiter oder Personen im Umfeld. Die Gefahr eines Rückschlages ist am größten, wenn Sie die Säge im Bereich der Schwertspitze ansetzen, weil dort die Hebelwirkung am stärksten ist. Setzen Sie die Säge daher immer möglichst flach an. Achtung! n Achten Sie immer auf die richtige Kettenspannung! n Benutzen Sie nur einwandfreie Kettensägen! n Arbeiten Sie nur mit einer vorschriftsmäßig geschärften Sägekette! n Sägen Sie nie mit der Oberkante oder Spitze des Schwertes! n Halten Sie die Kettensäge immer fest mit beiden Händen! Sägen von Holz unter Spannung Das Sägen von Holz, das unter Spannung steht, erfordert besondere Vorsicht! Unter Spannung stehendes Holz, das durch Sägen von der Spannung befreit wird, reagiert bisweilen völlig unkontrolliert. Das kann zu schwersten bis zu tödlichen Verletzungen führen. Solche Arbeiten dürfen nur von ausgebildeten Fachleuten ausgeführt werden.

Netzspannung: 230 V ~ 50 Hz Nennleistung: 710 W Schwertlänge: 200 mm Schnittlänge max.: 180 mm Kettenteilung: 3/8”, 33 Zähne Kettenstärke: (0,043“) 1,1 mm Kettenrad: 5 Zähne, 3/8” Schnittgeschwindigkeit bei Nenndrehzahl: 13 m/s Öltank-Füllmenge: 110 cm

Nettogewicht ohne Schwert+Kette: 4,3 kg Kette: Oregon 90JG033X, 90PX033X, 91P033X Schwert: Oregon 084LNEA041, 080NDEA041 Schutzklasse: II / 쏾 Geräusch und Vibration Die Geräusch- und Vibrationswerte wurden entsprechend EN 11680-1 ermittelt. Schalldruckpegel L

87,8 dB(A) Unsicherheit K

2,5 dB Schallleistungspegel L

gemessen 104,7 dB(A) Unsicherheit K

3 dB Schallleistungspegel L

garantiert 106 dB(A) Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 11680-1. Handgriff unter Last Schwingungsemissionswert a

Unsicherheit K = 1,5 m/s

Warnung! Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann sich, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, ändern und in Ausnahmefällen über dem angegebenen Wert liegen. Der angegebene Schwingungsemissionswert kann zum Vergleich eines Elektrowerkzeuges mit einem anderen verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Beein- trächtigung verwendet werden. Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum! n Verwenden Sie nur einwandfreie Geräte. n Warten und reinigen Sie das Gerät regelmäßig. n Passen Sie Ihre Arbeitsweise dem Gerät an. n Überlasten Sie das Gerät nicht. n Lassen Sie das Gerät gegebenenfalls überprüfen. n Schalten Sie das Gerät aus, wenn es nicht benutzt wird. n Tragen Sie Handschuhe.

8.1 Sägekette und Schwert auswechseln

Das Schwert muss erneuert werden, wenn die Führungsnut des Schwerts abgenutzt ist. Gehen Sie hierzu wie in Kapitel „Montage von Schwert und Sägekette“ vor!

Anleitung_GE_EC_720_T_SPK7__ 13.03.13 08:47 Seite 12Hinweis: Verwenden Sie das Schwert „Oregon 084LNEA041“ nur in Verbindung mit der Sägekette „Oregon 90JG033X“ oder „90PX033X“ bzw. das Schwert „Oregon 080NDEA041“ nur in Verbindung mit der Sägekette „Oregon 91P033X“.

8.2 Prüfen der automatischen Kettenschmierung

Überprüfen Sie regelmäßig die Funktion der automatischen Kettenschmierung, um einer Überhitzung und damit verbundenen Beschädigung von Schwert und Sägekette vorzubeugen. Richten Sie dazu die Schwertspitze gegen eine glatte Oberfläche (Brett, Anschnitt eines Baumes) und lassen Sie die Kettensäge laufen. Wenn sich während dieses Vorgangs eine zunehmende Ölspur zeigt, arbeitet die automatische Kettenschmierung einwandfrei. Zeigt sich keine deutliche Ölspur, lesen Sie bitte die entsprechenden Hinweise im Kapitel „Fehlersuche“! Wenn auch diese Hinweise nicht helfen, wenden Sie sich an unseren Service oder eine ähnlich qualifizierte Werkstatt. Achtung! Berühren Sie dabei nicht die Oberfläche. Halten Sie einen ausreichenden Sicherheitsabstand (ca. 20 cm) ein

8.3 Schärfen der Sägekette

Ein effektives Arbeiten mit der Kettensäge ist nur möglich, wenn die Sägekette in gutem Zustand und scharf ist. Dadurch verringert sich auch die Gefahr eines Rückschlages. Die Sägekette kann bei jedem Fachhändler nachgeschliffen werden. Versuchen Sie nicht, die Sägekette selbst zu schärfen, wenn Sie nicht über ein geeignetes Werkzeug und die notwendige Erfahrung verfügen.

9. Reinigung und Lagerung

n Reinigen Sie regelmäßig den Spannmechanismus, indem Sie ihn mit Druckluft ausblasen oder mit einer Bürste säubern. Verwenden Sie keine Werkzeuge zum Reinigen. n Halten Sie die Griffe ölfrei, damit Sie immer sicheren Halt haben. n Reinigen Sie das Gerät bei Bedarf mit einem feuchten Tuch und gegebenenfalls mit einem milden Spülmittel. n Wird die Kettensäge über einen längeren Zeitraum nicht genutzt, so entfernen Sie das Kettenöl aus dem Tank. Legen Sie die Sägekette und das Schwert kurz in ein Ölbad und wickeln Sie es danach in Ölpapier. Achtung! n Vor jeder Reinigung Netzstecker ziehen. n Tauchen Sie das Gerät zur Reinigung keinesfalls in Wasser oder andere Flüssigkeiten. n Bewahren Sie die Kettensäge an einem sicheren und trockenen Platz und außerhalb der Reichweite von Kindern auf.

10. Hinweise zu Umweltschutz /

Entsorgung Führen Sie das Gerät einer ordnungsgemäßen Entsorgung zu, wenn es einmal ausgedient hat. Trennen Sie das Netzkabel ab, um Missbrauch zu vermeiden. Entsorgen Sie das Gerät nicht über den Hausmüll, sondern geben Sie es im Interesse des Umweltschutzes an einer Sammelstelle für Elektrogeräte ab. Ihre zuständige Kommune informiert Sie gerne über Adressen und Öffnungszeiten. Geben Sie auch Verpackungsmaterialien und abgenutzte Zubehörteile an den vorgesehenen Sammelstellen ab.

11. Ersatzteilbestellung

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden: n Typ des Gerätes n Artikelnummer des Gerätes n Ident-Nummer des Gerätes n Ersatzteil-Nummer des erforderlichen Ersatzteils Aktuelle Preise und Infos finden Sie unter www.isc-gmbh.info

Vorsicht! Vor der Fehlersuche ausschalten und Netzstecker ziehen. Die folgende Tabelle zeigt Fehlersymptome auf und beschreibt wie Sie Abhilfe schaffen können, wenn Ihre Maschine einmal nicht richtig arbeitet. Wenn Sie damit das Problem nicht lokalisieren und beseitigen können, wenden Sie sich an Ihre Service-Werkstatt.

Anleitung_GE_EC_720_T_SPK7__ 13.03.13 08:47 Seite 1314

Ursache Fehler Abhilfe Kettensäge funktioniert nicht Keine Stromversorgung Steckdose defekt Stromverlängerungskabel beschädigt Sicherung defekt Stromversorgung überprüfen Andere Stromquelle probieren, gegebenenfalls wechseln Kabel überprüfen, gegebenenfalls wechseln Sicherung wechseln Kettensäge arbeitet intermittierend Stromkabel beschädigt Externer Wackelkontakt Interner Wackelkontakt Ein-/Ausschalter defekt Fachwerkstatt aufsuchen Fachwerkstatt aufsuchen Fachwerkstatt aufsuchen Fachwerkstatt aufsuchen Sägekette trocken Kein Öl im Tank Entlüftung im Öltankverschluss verstopft Ölausflusskanal verstopft Öl nachfüllen Öltankverschluss reinigen Ölausflusskanal frei machen Kette/Führungsschiene heiß Kein Öl im Tank Entlüftung im Öltankverschluss verstopft Ölausflusskanal verstopft Kette stumpf Öl nachfüllen Öltankverschluss reiningen Ölausflusskanal frei machen Kette nachschleifen oder ersetzen Kettensäge rupft, vibriert oder sägt nicht richtig Kettenspannung zu locker Kette stumpf Kette verschlissen Sägezähne zeigen in die falsche Richtung Kettenspannung einstelllen Kette nachschleifen oder ersetzen Kette ersetzen Sägekette neu montieren mit Zähnen in korrekter Richtung Anleitung_GE_EC_720_T_SPK7__ 13.03.13 08:47 Seite 14Table of contents
