NAVODILA ZA UPORABO ASP 12 TS ATIKA

Navodilo za uporabo - Varnostni napotki - Nadomestni deli

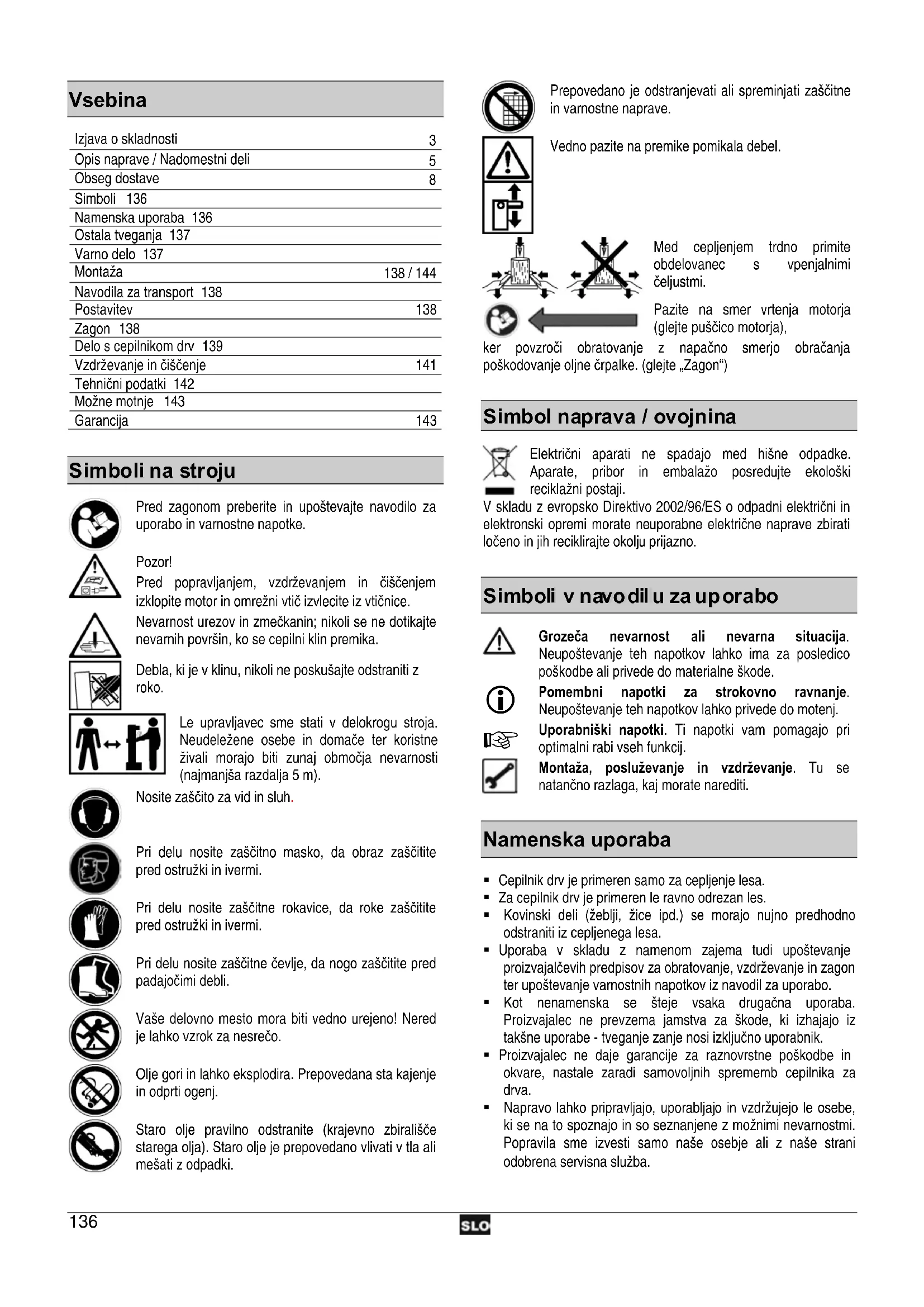

Stran 136

ASP 12 TS

SLC z izključno odgovornostjo, da je izdelek

Brennholzspalter (Cepilnik drv) ASP 12 TS (Serijska številka: 000001-020000)

v skladu z določili zgoraj navedene Direktive ES, kot tudi zahtevam drugih zadevnih pravilnikov: 2004/108/ES.

SLC Pooblaščenec za sestavo tehnične dokumentacije:

■ 1 uputa za uporabu

Po jemanju iz embalaže preverite ali je vsebina škatle

▶ popolna
▶ morebitne transportne poškodbe

O pritožbah takoj obvestite prodajalca, dobavitelja oz. proizvajalca. Poznejših reklamacij ne moremo priznati.

■ 1 Enota naprave

■ 2 Kolo

■ 1 Krmilna ročica - desna

■ 1 Vrečka z vijaki

■ 1 Mizna plošča

■ 1 Navodilo za uporabo

■ 1 Krmilna ročica - leva

Inhalt

Svrsishodna uporaba 78

Preostali rizici 79

Siguran rad 79

Montaža 80 / 144

Upute za transport 80

Postavljanje 80

Puštanje u pogon 80

Simboli upute za uporabu

nemojte koristiti neispravne vodove

— uređaj na moguća oštećenja (vidi Siguran rad)
- jesu li svi vijčani spojevi pritegnuti,
- ima li na hidraulici propusnih mjesta
- razinu ulja

i Mrežni priključak

• Napon naveden na tipskoj pločici uređaja usporedite sa mrežnim naponom i priključite uređaj na odgovarajuću propisnu utičnicu.
• Koristite produžni kabel dostatnog presjeka.
• Uređaj priključite preko Fi-zaštitne sklopke (zaštitna sklopka struje kvara) 30 mA.

i

Osigurač

400 V 3\~ → 16 A

Izjava o skladnosti	3
Opis naprave / Nadomestni deli	5
Obseg dostave	8
Simboli 136
Namenska uporaba 136
Ostala tveganja 137
Varno delo 137
Montaža	138 / 144
Navodila za transport 138
Postavitev	138
Zagon 138
Delo s cepilnikom drv 139
Vzdrževanje in čiščenje	141
Tehnični podatki 142
Možne motnje 143
Garancija	143

Simboli na stroju

Pred zagonom preberite in upoštevajte navodilo za uporabo in varnostne napotke.

Pozor!

Pred popravljanjem, vzdrževanjem in čiščenjem izklopite motor in omrežni vtič izvlecite iz vtičnice.

Nevarnost urezov in zmečkanin; nikoli se ne dotikajte nevarnih površin, ko se cepilni klin premika.

Debla, ki je v klinu, nikoli ne poskušajte odstraniti z roko.

Le upravljavec sme stati v delokrogu stroja. Neudeležene osebe in domače ter koristne živali morajo biti zunaj območja nevarnosti (najmanjša razdalja 5 m).

Nosite zaščito za vid in sluh.

Pri delu nosite zaščitno masko, da obraz zaščitite pred ostružki in ivermi.

Pri delu nosite zaščitne rokavice, da roke zaščitite pred ostružki in ivermi.

Pri delu nosite zaščitne čevlje, da nogo zaščitite pred padajočimi debli.

Vaše delovno mesto mora biti vedno urejeno! Nered je lahko vzrok za nesrečo.

Olje gori in lahko eksplodira. Prepovedana sta kajenje in odprti ogenj.

Staro olje pravilno odstranite (krajevno zbirališče starega olja). Staro olje je prepovedano vlivati v tla ali mešati z odpadki.

Prepovedano je odstranjevati ali spreminjati zaščitne in varnostne naprave.

Vedno pazite na premike pomikala debel.

Med cepljenjem trdno primite obdelovanec s vpenjalnimi čeljustmi.

Pazite na smer vrtenja motorja (glejte puščico motorja),

ker povzroči obratovanje z napačno smerjo obračanja poškodovanje oljne črpalke. (glejte „Zagon“)

Električni aparati ne spadajo med hišne odpadke. Aparate, pribor in embalažo posredujte ekološki reciklažni postaji.

V skladu z evropsko Direktivo 2002/96/ES o odpadni električni in elektronski opremi morate neuporabne električne naprave zbirati ločeno in jih reciklirajte okolju prijazno.

Simboli v navodil u za uporabo

Grozeča nevarnost ali nevarna situacija. Neupoštevanje teh napotkov lahko ima za posledico poškodbe ali privede do materialne škode.

Pomembni napotki za strokovno ravnanje. Neupoštevanje teh napotkov lahko privede do motenj.

Uporabniški napotki. Ti napotki vam pomagajo pri optimalni rabi vseh funkcij.

Montaža, posluževanje in vzdrževanje. Tu se natančno razlaga, kaj morate narediti.

Namenska uporaba

• Cepilnik drv je primeren samo za cepljenje lesa.
• Za cepilnik drv je primeren le ravno odrezan les.
• Kovinski deli (žeblji, žice ipd.) se morajo nujno predhodno odstraniti iz cepljenega lesa.
• Uporaba v skladu z namenom zajema tudi upoštevanje proizvajalčevih predpisov za obratovanje, vzdrževanje in zagon ter upoštevanje varnostnih napotkov iz navodil za uporabo.
• Kot nenamenska se šteje vsaka drugačna uporaba. Proizvajalec ne prevzema jamstva za škode, ki izhajajo iz takšne uporabe - tveganje zanje nosi izključno uporabnik.
• Proizvajalec ne daje garancije za raznovrstne poškodbe in okvare, nastale zaradi samovoljnih sprememb cepilnika za drva.
• Napravo lahko pripravljajo, uporabljajo in vzdržujejo le osebe, ki se na to spoznajo in so seznanjene z možnimi nevarnostmi. Popravila sme izvesti samo naše osebje ali z naše strani odobrena servisna služba.

Ostala tveganja

Tudi pri namenski uporabi lahko kljub upoštevanju vseh vnih varnostnih določil obstajajo zaradi namembne trukcije preostala tveganja.

Preostala tveganja se lahko zmanjšajo će se varnostna določila in namenska uporaba upoštevajo skupaj z navodilom za uporabo.

Previdnost in pozornost zmanjšujejo tveganje osebnih in stvarnih poškodb.

• Neupoštevani ali spregledani varnostni ukrepi lahko privedejo do poškodb uporabnika ali lastnine.
• Zaradi neprevidnosti, neupoštevanja varnostnih predpisov in nepravilne uporabe lahko gibajoč se cepilni nož poškoduje roko ali prste.
• Ogrožanje s tokom pri uporabi nenamenskih električnih priključnih vodov.
• Dotikanje delov pod napetostjo pri odprtimi električnimi sestavnimi deli.
• Poškodba sluha pri daljšem delu brez sredstev za zaščito sluha.

Poleg tega lahko kljub vsemi izpeljanimi ukrepi obstajajo neopazna tveganja.

Varno delo

Zato pred zagonom tega orodja preberite in upoštevajte ednje napotke in predpise za zaščito pred nezgodami v em obratu oziroma varnostne predpise, ki veljajo v evni državi, da sebe in druge zavarujete pred morebitnimi kodbami.

i Varnostne napotke posredujte vsem osebam, ki delajo z strojem.
i Dobro shranite te varnostne napotke.

- Bodite previdni in pozorni. Pazite na to, kaj delate. Ravnajte razumno. Ne uporabljajte stroja, će ste utrujeni oziroma ste pod vplivom drog, alkohola ali zdravil. Samo trenutek nepazljivosti med uporabo naprave lahko ima za posledico resne poškodbe.

- Pred uporabo se s pomočjo navodila za uporabo seznanite z strojem.

- Stroja ne uporabljajte za nenamensko delo (poglejte poglavji "Namenska uporaba" in „Delo s cepilnikom drv“).

■ Poskrbite za varno stojišče in vedno vzdržujte ravnotežje.

- Zavzemite delovni položaj, ki se nahaja za pomikalom na območju krmilne ročice. Nikoli ne stojte v območju cepilnega klina.

• zaščitna očala ali zaščitno masko
  – delovne rokavice
  — po potrebi glušnike
• zaščitne čevlje z jekleno ojačitvijo

■ Nosite ustrezna delovna oblačila:

- ne nosite ohlapnih oblačil ali nakita (ujamejo se lahko v gibljive dele stroja)

- Upravljalec je na delovnem področju stroja odgovoren za tretje osebe.

- Otroci in mladostniki mlajši od 18 let ne smejo delati s strojem.

■ Otroke oddaljite od stroja.
- Stroja nikoli ne uporabljajte, če se v njegovi bližini nahajajo neudeležene osebe.
- Vaše delovno mesto mora biti vedno urejeno! Pomanjkanje reda v delovnem okolju lahko negativno vpliva na varnost.
■ Stroja nikoli ne puščajte brez nadzora.

- Ne preobremenjujte stroja! Dela boste boljše in varnejše v navedenem območju zmogljivosti.

- S strojem delajte le ob kompletnimi in pravilno montiranimi varnostnimi napravami. Na stroju ne spreminjajte ničesar, s čimer bi lahko ogrozili varnost.

■ Ne spreminjajte stroja oz. dele stroja.

- Naprave nikoli ne pustite vključene, kadar je ne uporabljate. Naprava je bila izdelana samo za uporabo v navpičnem položaju.

■ Stroja ne škropite z vodo. (vir nevarnosti električnega udara)

■ Stroja ne pustite stati v dežju in ne delajte v dežju.

■ Hranite na suhem mestu zunaj dosega otrok.

■ Stroj izklopite in omrežni vtič izvlecite iz vtičnice pri:

- popravljanju

– vzdrževanju in čiščenju

- odpravljanju motenj

- preverjanju ali so priključni vodi zaviti ali poškodovani

- transportu

- zapuščanju (tudi ob kratkočasnih prekinitvah)

■ Preverite, ali je stroj poškodovan:

• pred nadaljnjo uporabo naprave je treba skrbno preveriti, ali varnostne naprave brezhibno delujejo;
• prepričajte se, ali gibljivi deli stroja brezhibno delujejo, se pri tem ne zatikajo in niso poškodovani. Vsi deli morajo biti pravilno montirani in izpolnjevati vse pogoje, ki so potrebni za brezhibno delovanje vrtnega rezalnika.
• poškodovane zaščitne priprave in dele mora pravilno popraviti ali zamenjati strokovnjak, če v navodilih za uporabo ni navedeno drugače.
• treba je zamenjati poškodovane ali nečitljive varnostne nalepke.

Električna varnost

• Izvedba priključnega voda po IEC 60245 (H 07 RN-F) s presekom žil najmanj od 1,5 mm² pri dolžini kabla do 10 m.
• Nikoli ne uporabljajte priključnih vodov, daljših od 10 m. Dolgi in tanki priključni vodi povzročajo izgubo napetosti. Motor ne bo dosegel največje zmogljivosti, funkcija naprave pa se bo zmanjšala.
• Vtič in vtičnica priključnega voda morata biti gumijasta, iz mehke plastike ali drugega termoplastičnega materiala z enako mehansko trdnostjo ali pa biti s tem materialom vsaj obložena.
• Vtična naprava priključnega voda mora biti zaščitena pred škropljenjem.
• Pri polaganju priključnih vodov pazite, da niso stisnjeni ali upognjeni in da se vtična povezava ne zmoči.
• Kabla ne uporabljajte v namene, za katere ni namenjen. Zaščitite kabel pred vročino, oljem in ostrimi robovi. Ne uporabljajte kabla za vlečenje vtikača iz vtičnice.
• Če uporabljate kabelski boben, morate kabel popolnoma odviti.
• Redno kontrolirajte podaljševalni kabel in ga zamenjajte, će je poškodovan.
  ■ Ne uporabljajte pokvarjenih priključnih vodov/napeljav.
• Na prostem uporabljajte samo za to odobrene in ustrezno označene podaljševalne kable.
• Ne uporabljajte nikakršnih začasnih električnih priključkov.

Električni priključek oz. popravila na električnih delih stroja lahko izvaja samo koncesioniran električar ali ena od naših servisnih služb. Upoštevati morate krajevne predpise, še posebej tiste, ki zadevajo zaščitne ukrepe.
⚠️ Popravila na drugih delih stroja smejo opravljati samo proizvajalec oziroma ena od njegovih servisnih služb.
⚠ Uporabljajte samo originalne nadomestne dele. Če uporabljate druge nadomestne dele in drug pribor, lahko pride do nesreč. Za škodo, ki pri tem lahko nastane, proizvajalec ne odgovarja.

Montaža

glej stran 144

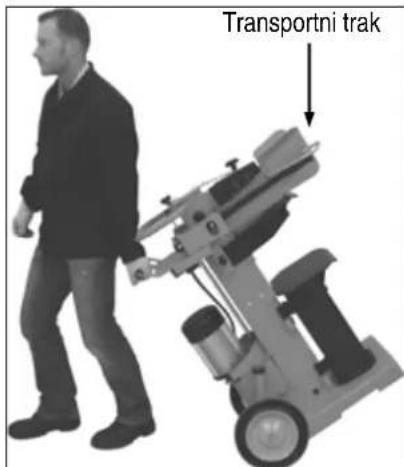

Navodila za transport

⚠️ Pred vsakim transportom in menjavo kraja uporabe cepilni nož premaknite povsem nazaj.

Če želite napravo premakniti, z eno roko primite za ročaj in rahlo nagnite cepilnik drv k sebi. V tem položaju lahko cepilnik brez težav prestavite.

Transportni trak

Postavitev

Delovno območje mora izpolnjevati naslednje pogoje:

• nezdrsljiva podlaga
• ravna podlaga
• ni prisotna nevarnost spotikanja
• zadostna osvetljenost

⚠️ Stroja ne postavljajte v bližino zemeljskega plina, bencinskih vodov ali drugih lahko gorljivih materialov.

Zagon

• Prepričajte se, da je stroj montiran v celoti in v skladu s predpisi.
  ■ Pred vsako uporabo preverite:

- priključne vode na poškodovana mesta (razpoke, reze in pd.)

ne uporabljajte poškodovanih vodov

– stroj na morebitne poškodbe (gl. Varno delo)
– ali so vsi vijačni spoji čvrsto pritegnjeni
— preverite, da hidravlika ne pušča
- stanje olja

• Primerjajte napetost navedeno na tipski ploščici stroja z omrežno napetostjo in stroj priključite na ustrezno vtičnico, ki je usklajena s predpisi.
• Uporabljajte podaljševalni kabel z zadostnim prerezom.
• Stroj priključite na Fi-zaščitno stikalo (stikalo za zaščito pred okvarnim tokom) 30 mA.

i Varovalka

400 V 3\~ → 16 A

i Vklop/izklop

Pred vsako uporabo preverite delovanje izklopne naprave (z vklopom in izklopom).

Ne uporabljajte naprav, na katerih ne deluje stikalo za vklop in izklop. Poškodovana stikala morajo pri servisni službi nemudoma popraviti ali zamenjati.

① Varovalo za ponovni zagon pri prekinitvi oskrbe z električnim napajanjem (sprožilec ničelne napetosti)

Pri izpadu toka, nehotni izmaknitvi iz vtičnice, okvarjeni varovalki ipd. Se naprava samodejno izključi. Za ponovni vklop ponovno pritisnite zeleni gumb za vklop/izklop.

Cepilnik drv s 400 V 3\~

Pazite na smer vrtenja motorja (glejte

puščico motorja), ker povzroči obratovanje z napačno smerjo obračanja poškodovanje oljne črpalke.

Preverjanje smeri vrtenja:

Vklopite motor; cepilni nože samodejno zapelje v najvišji položaj.
Če je cepilnik že v najvišjem položaju: primite obe krmilni ročici in ju potisnite navzdol, pri čemer gre cepilni nož navzdol.
Če se cepilni nož ne premika, ko se motor zažene, izklopite motor in spremenite smer vrtenja.

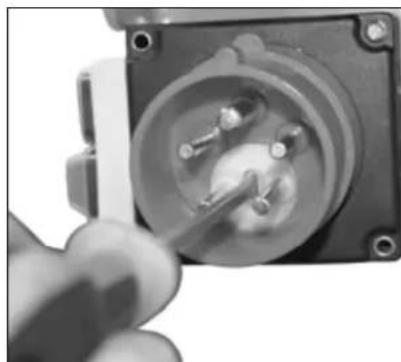

Smer vrtenja lahko zamenjate tako, da v predvideno režo vratu vtiča vstavite izvijač in z rahlim pritiskom s premikanje v levo ali desno nastavite pravilno smer vrtenja.

• Nikoli ne delajte s strojem, će obstaja nevarnost zaradi hidravlične tekočine.
• Prepričajte se, sta stroj in delovna površina čista in brez oljnih madežev.
  Nevarnost zdrsa in požara!
• Redno preverjajte, ali je v vsebniku dovolj hidravličnega olja (glejte „Vzdrževanje in čiščenje“)
  Vsebina: pribl. 6 l

Delo s cepilnikom drv

dodatna VARNOSTNA OPOZORILA

■ Cepilnik drv sme upravljati le ena oseba posamično.
- Le osebe, stare nad 18 let, ki so prebrale in razumele navodila za uporabo, lahko upravljajo s strojem.
- Nosite zaščitno opremo (zaščitno masko, rokavice, zaščitne čevlje), da se zaščitite pred morebitnimi poškodbami.
- Nikoli ne cepite debel, ki vsebujejo žeblje, žice ali druge predmete.
- Ze cepljen les in ostružki ustvarijo nevarno delovno območje. Obstaja nevarnost, da se spotaknete, dam vam zdrsne ali da padete. Delovno območje mora biti vedno pospravljeno.
- Rok nikoli ne polagajte na dele stroja, ki se premikajo, ko je stroj vklopljen. Ohranite varnostno razdaljo od lesnega debla, pomikala in cepilnega klina, da roke zaščitite pred poškodbami.
- Cepite samo les, ki ustreza najdaljši dolžini, ki jo je mogoče obdelati (1350 mm).
- Pred cepljenjem preverite, ali je cepilni steber dovolj namazan, da se lahko brez težav premika noter in ven.

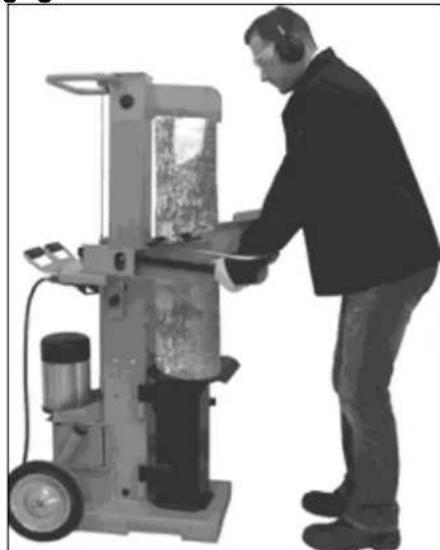

Kaj lahko cepim?

Velikost debel, ki jih lahko cepite

Dolžina lesa: največ 1350 mm

Premer lesa: najmanj 80 – največ 450 mm

Premer lesa je priporočena smerna vrednost, ker:

Ne cepite zelenih debel. Suha skladiščena debla se mnogo lažje cepijo in se ne zagozdijo tako pogosto kot zelen (vlažen) les.

⚠️ Trd les rad poči: Obdelujte ga skrajno previdno!

Upravljanje

Upravljanje z dvema rokama

⚠️ Cepilnika drv naj nikdar ne upravljata dve osebi.

Nikoli ne blokirajte krmilnih ročic (vpenjalne čeljusti).

1. Pritisnite zeleno tipko za vklop. Počakajte nekaj sekund, da doseže motor svojo končno število obratov, in da se vzpostavi tlak v hidravlični črpalki.

① Pri temperaturah pod -5^ C pustite, da cepilnik drv teče v praznem teku najmanj 15 min., da se olje lahko segreje.

1. Postavite deblo na mizo cepilnika drv.

i Obdelujte les samo v smeri vlaken.

1. Držite deblo s vpenjalnimi čeljustmi.

2. Hkrati pritiskajte krmilno ročico navzdo.

→ Pomikalo debel potisne deblo proti cepilnemu klinu. Deblo se razcepi.

1. Spustite krmilno ročico in krmilno tipko, pomikalo debel se vrne v svoj izhodiščni položaj.

① Kakor hitro izpustite krmilno ročico, se cepilni nož ustavi.

Posebni napotki za cepljenje:

- Priprave:

Les, ki ga želite cepiti, pripravite na največje dimenzije, ki jih lahko obdelujete in pazite, da je les odrezan ravno.

Les položite na cepilnik tako, da za vas ni nevarnosti (nevarnost, da se spotaknete).

■ Nastavitev dvižne višine

Pri krajših kosih lesa, lahko delovno zmogljivost povečate s krajšanjem povratnega teka cepilnega noža.

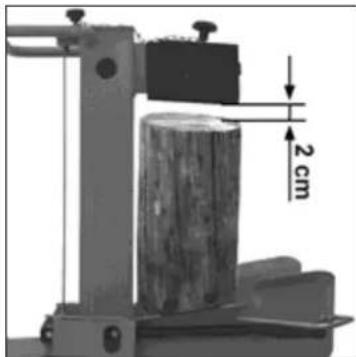

1. Postavite deblo na cepilno mizo in približajte cepilni nož do pribl. 2 cm pred deblom tako, da pritisnete na obe krmilni ročici.

1. Izvlecite omrežno stikalo.

2. Izpustite drugo krmilno ročico.

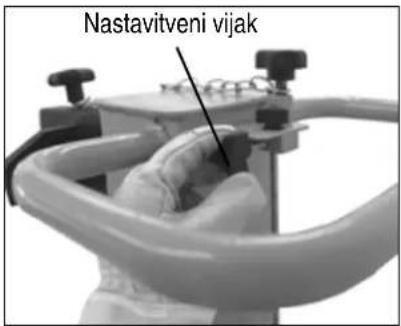

3. Skrajšajte povratni tek na drogu, ki je nameščen ob strani, tako, da fiksirate nastavitveni vijak na potrebni višini.

Nastavitveni vijak

■ Nastavitev višine mize

Zgornji položaj mizne plošče: 610 mm.

Srednji položaj mize: 890 mm.

Spodnji položaj podstavka: 1370 mm.

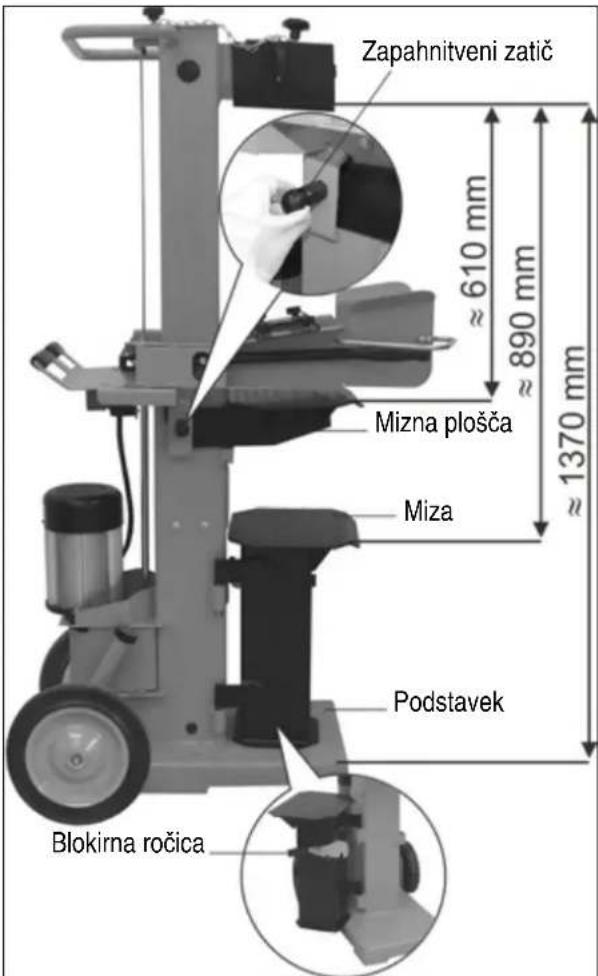

Zapahnitveni zatič Mizna plošča Miza Podstavek Blokirna ročica ≈ 610 mm ≈ 890 mm ≈ 1370 mm

1. Na mizni plošči cepite debla do 590 mm. Zavarujte mizno ploščo s pomočjo zapornega čepa. (Zaporni čep se potopi v izvrtino mizne plošče).

2. Na mizi cepite debla do 870 mm. Pred tem potegnite zaporni čep iz izvrtine in odstranite mizno ploščo.

3. Na podnožju cepite debla do 1350 mm. Potisnite blokirni vzvod navzdol in potisnite mizo na stran.

■ Nastavitev cepilnega križa:

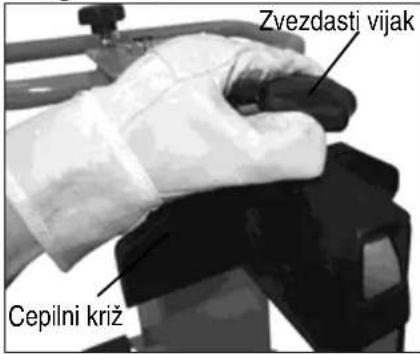

1. Odvijte zvezdasti vijak.

2. Potisnite cepilni križ na pravilen položaj (zvezdasti vijak leži nad izvrtino v cepilnem nožu).

3. Ponovno pritegnite zvezdasti vijak.

Zvezdasti vijak Cepilni križ

- Cepljenje kratkega lesa:

1. Zgornji položaj mizne plošče.
2. Postavite deblo na mizno ploščo cepilnika.
3. Držite deblo s vpenjalnimi čeljustmi.

i Obdelujte les samo v smeri vlaken.

- Cepljenje dolgega lesa:

1. Srednji položaj mize ali spodnji položaj podnožja.

2. Odstranite cepilni križ.

3. Postavite deblo na mizo ali podnožje cepilnika.

① Možna motnja pri cepljenju dolgega lesa: Les se ne cepi, se je zagozdil pri cepilnem nožu in pri povratnem teku se dvigne navzgor.

V tem primeru ravnajte kot sledi:

1. Napravo izključite.
2. Pritrdite, glede na dolžino preostalega debla, mizno ploščo na zgornjem položaju ali mizo na srednjem položaju.
3. Napravo vključite in nadaljujte s postopkom cepitve.

⚠️ Nikoli ne cepite dveh debel v enem delovnem koraku.

⚠ Lesa nikoli ne prilagajte ali zamenjajte med delovnim korakom.

Nikoli ne izsilite cepitve debla tako, da ga držite pokonci več sekund naenkrat. S tem se lahko stroj poškoduje. Deblo ponovno namestite na glavni okvir in ponovite postopek cepitve ali pa deblo odstranite.

Kako sprostiti zagozdeno deblo?

Obstaja nevarnost, da se razvejan les med postopkom cepitve zagozdi.

1. Napravo izključite in izvlecite vtič za vžigalno svečko.

2. Zagozdenih debel ne odstranjujte z rokami.

1. Zagozdeno deblo previdno premikajte sem ter tja z železnim drogom, da se deblo lahko sprosti. Ne poškodujte cepilnega stebra!

Ob odpustitvi nikoli ne tolcite po zagozdenem deblu in ne držite rok v bližini debla.

⚠️ Nikoli ne odžagajte zagozdenega debla. ⚠️ Ne prosite za pomoč druge osebe.

- Ob koncu dela:

Premaknite cepilni nož na spodnji položaj (nevtralni položaj).

Izpustite eno krmilno ročico.
Izključite napravo in izvlecite električni vtič iz električne vtičnice.
Upoštevajte napotke za vzdrževanje in čiščenje.

Vzdrževanje in čiščenje

Pred vsakim čiščenjem in opravljanjem vzdrževalnih del:

• žago izklopite
• izvlecite vtič iz vtičnice

Nosite zaščitne rokavice, da preprečite poškodbe na rokah.

Vse varnostne naprave, ki ste jih odstranili za opravljanje vzdrževalnih del in za čiščenje, morate ponovno pravilno namestiti in preskusiti.

Uporabljajte samo originalne dele. Drugi deli lahko povzročijo nepričakovane poškodbe in materialno škodo.

Bodite pozorni, da po koncu popravila ali vzdrževanja odstranite vso orodje in izvijače.

Druga vzdrževalna dela in popravila, ki niso opisana v tem poglavju, lahko izvaja samo služba za stranke.

Da zagotovite dolgo in zanesljivo uporabo naprave, redno izvajajte naslednja vzdrževalna dela.

Da bi cepilnik drv še naprej brezhibno deloval, upoštevajte naslednje:

• Stroj po koncu dela temeljito očistite.
• Zamenjajte izrabljene ali poškodovane konstrukcijske dele.
• Odstranite ostanke smole.
• Redno naoljite batnico s pršilnim oljem, ki je okolju prijazno.
• Redno preverjajte hidravlične cevi in cevne povezave glede morebitnih netesnosti in nijihovo trdnost.
• Preverite, ali so ohišja ali varnostne naprave pravilno montirane in nepoškodovane.

Brušenje cepilnega klina

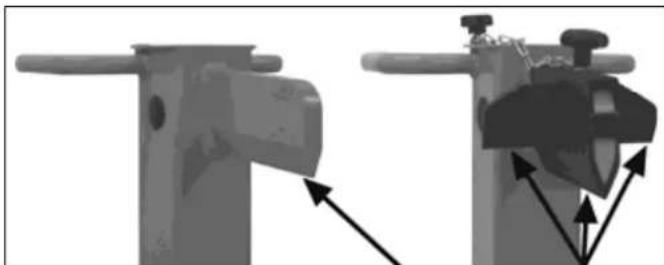

Po daljšem obratovanju ali će se moč cepljenja zmanjša nabrusite cepilni klin s fino pilo (odstranite raze).

Prvič je treba olje menjati po 50 delovnih urah, nato pa po vsakih 250 delovnih urah.

Potrebni sta dve osebi.

Menjava:

1. Cepilni steber mora biti v nevtralnem položaju.
2. Merilno palico za olje izvijačite.
3. Pod cepilnik drv postavite posodo z zmogljivostjo vsaj 6 litre olja.

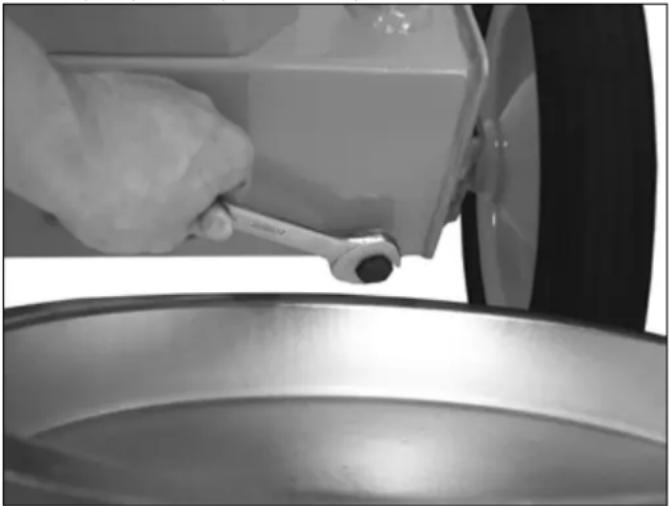

4. Odvijte izpustni čep, da lahko olje izteka.

1. Ponovno vstavite tesnilo in izpustni čep.
2. Skozi lijak vljite novo hidravlično olje.
3. Očistite merilno palico za olje in oljno tesnilo.
4. Preverite oljno tesnilo. Če je poškodovano, ga morate zamenjati.
5. Merilno palico za olje vstavite do omejila nazaj v odprtino.

Staro olje pravilno odstranite (krajevno zbirališče starega olja). Staro olje je prepovedano vlivati v tla ali mešati z odpadki.

① Hidravlično olje

Za cepilnik drv priporočamo naslednja hidravlična olja:

Shell Tellus T 22
Aral Vitam Gf 22
BP Energol HLP 22 → št. naročila 400142 (1 liter)
Mobil DTE 11
ali enakovredna olja

Drugih vrst olja ne uporabljajte. Uporaba drugih vrst olja vpliva na delovanje cepilnika drv.

Tehnični podatki

Model / Tip ASP 12 TS
Leto izdelave glejte zadnjo stran
Cepilna moč 120 kN (12 t)
Dolžina lesa	največ 1350 mm
Premer lesa	najmanj 80 mm – največ 450 mm
Cepilni hod	≈ 550 mm
Hitrost predtoka pribl. 0,05 m/sek.
Hitrost povratnega teka	pribl. 0,22 m/sek.
Hidravlično olje (maks.)	6 l
Sistemski tlak	24,5 MPa (245 bar)
Zmogljivost motorja (poraba)	P1 3,5 kW S6-40%
Priključek	400 V / 3N~+PE 50 Hz, 16 A
Dimenzije s podnožjem	Dolžina 910 x širina 620 x višina 1610 mm
Teža pribl. 175 kg

Možne motnje

Pred vsakim odpravljanjem motenj

• žago izklopite
• izvlecite vtič iz vtičnice

Težava	možen vzrok	Odprava
Deblo se ne cepi(premajhna cepilna moč)	⇒ Deblo ni pravilno postavljeno⇒ Deblo prekoračuje največje dovoljene dimenzije ali pa je les za stroj pretrd⇒ Cepilni nož ne cepi⇒ Hidravlični tlak prenizek⇒ Upognjeno sprožilno drogovje (hidravlično tolkalo se ne potisne čisto not)⇒ Napačni priključni vod (daljši kot 10 m ali premajhni presek žil)	⇒ Deblo ponovno nastavite⇒ Deblo prirežite na dovoljene dimenzije⇒ Nabrusite cepilni nož, preglejte brazde in zareze⇒ Preverite stanje olja; po potrebi olje dolijte.Problema ni mogoče odpraviti, obrnite se na izdelovalca.⇒ Drogovje naj nastavi izdelovalec ali firma, ki jo navede izdelovalec⇒ Uporabite pravilne priključne vode
Pomikalo debel med premikanjem niha ali močno vibrira	⇒ Zrak v krogotoku⇒ Cepilni steber ni dovolj namazan ali naoljen	⇒ Preverite stanje olja; po potrebi olje dolijte.⇒ Namažite cepilni steber ali ga naoljite z okolju prijaznim razpršilnim oljem.Problema ni mogoče odpraviti, obrnite se na izdelovalca.
Pomikalo debel ne izpelje	⇒ Hidravlična črpalka okvarjena	⇒ Za odpravo težave se obrnite na izdelovalca.
Motor zažene, vendar se cepilni steber ne vpotegne	⇒ Napačna smer vrtenja motorja	⇒ Preverite smer vrtenja motorjaTrifazni tok: Prestavite smer vrtenja
Motor se ne zažene	⇒ Ni omrežne napetosti⇒ 2-fazni tek pri motorju na trifazni tok⇒ Priključni kabel je okvarjen⇒ Elektromotor je okvarjen	⇒ Preverite varovalko⇒ Varovalko in napeljave naj preveri električar⇒ Priključni kabel zamenjajte ali ga dajte preveriti električarju⇒ Za odpravo težav se obrnite na izdelovalca ali na firmo, ki jo navede izdelovalec.

Garancija

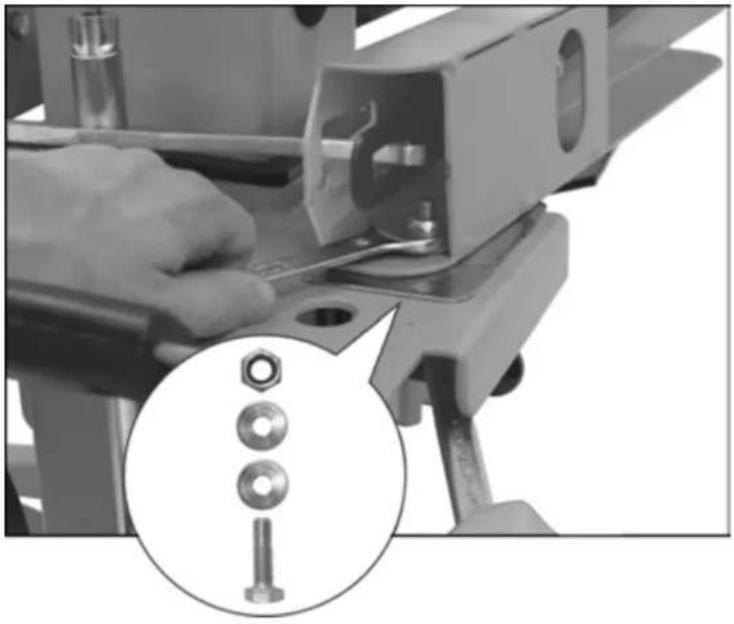

SLO Montaža krmilnih ročic

Namig: Najprej namastite pločevinaste spone!

B A C

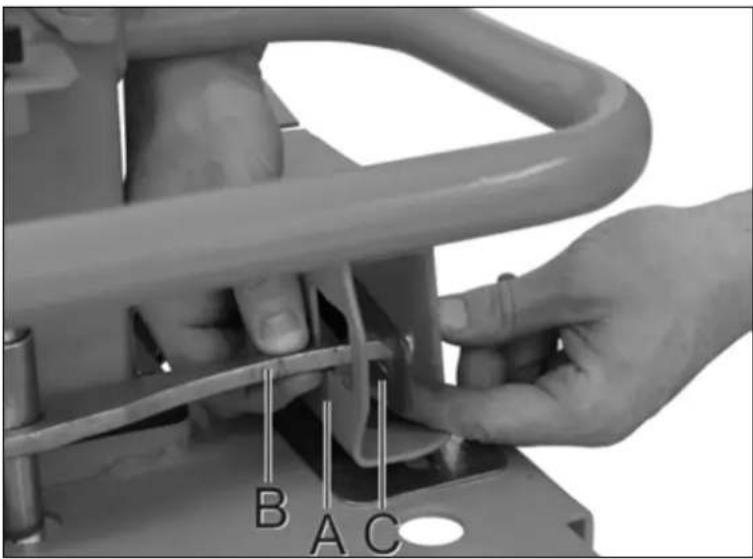

SLO Položite krmilne ročice (A) in speljite prečna prečnika (B) v odprtino prečnega spoja (C).

SLO Montaža mizna plošča

▶ V tem konstrukcijskem položaju je prisoten zaporni čep.
▶ Vstavite mizno ploščo v ustrezne nosilce.
▶ Pazite, da se je zaporni čep zaskočil.

D Baujahr
