BRUGSANVISNING ASP 12 TS ATIKA

Original brugsanvisning - Sikkerhedshenvisninger - Reservdeler

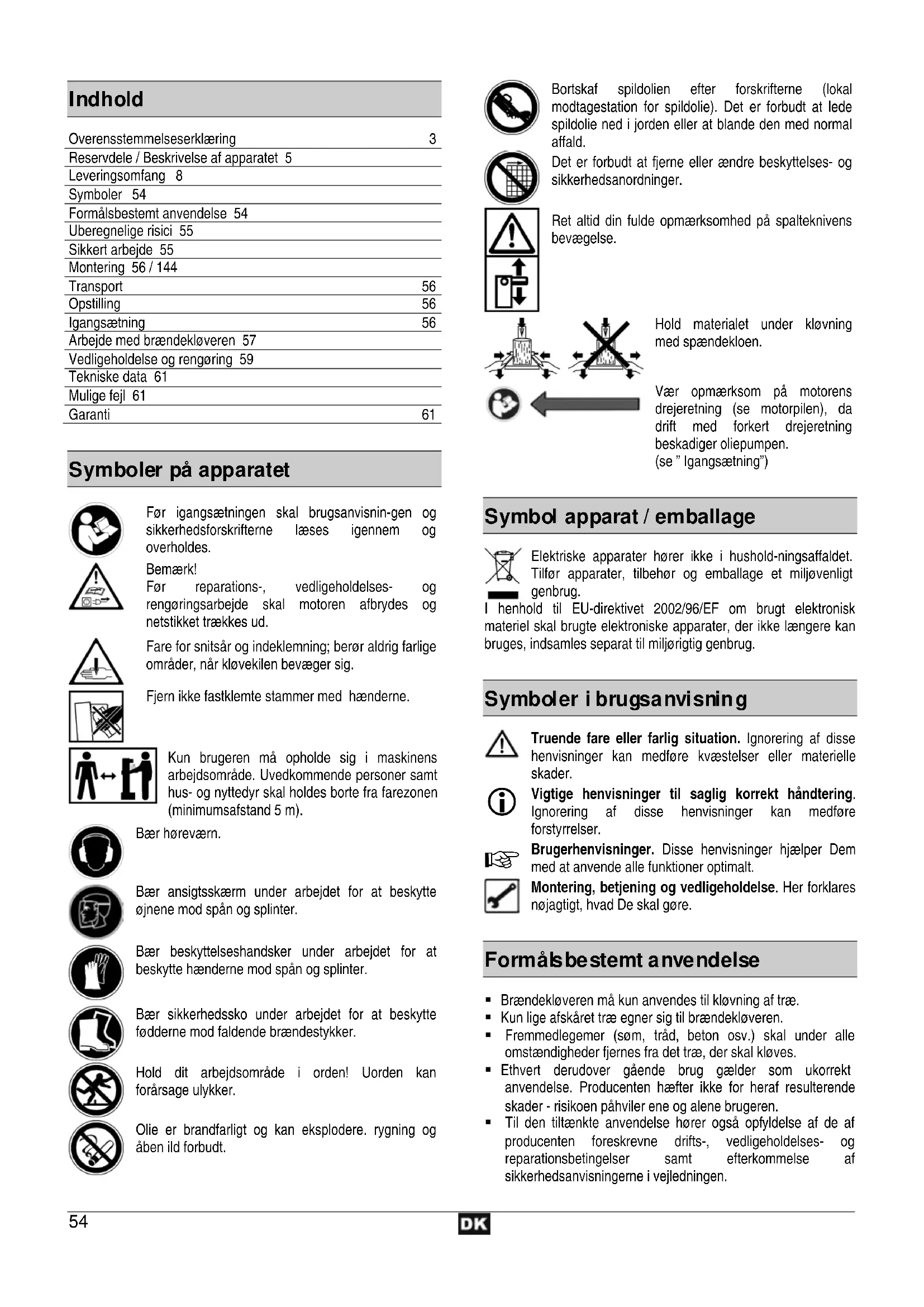

Side 54

DK på eget ansvar, at produkt Brennholzspalter (Brændekløver) ASP 12 TS (Serienummer: 000001-020000) stemmer overens med forskrifterne i de ovennævnte EF-direktiver samt med forskrifterne i følgende direktiver: 2004/108/EF.

Følgende harmoniserede standarder er anvendt:

DK Autoriseret til fremstilling af den tekniske dokumentation:

Efter udpakning skal kartonens indhold kontrolleres med hensyn til

▶ fuldstændighed
▶ evt. transportskader

Reklamationer skal omgående meddeles forhandleren, leverandøren eller producenten. Senere reklamationer anerkendes ikke.

■ 1 formonteret apparatenhed

■ 2 hjul

■ 1 betjeningsarm til højre

■ 1 tilbehørspose

■ 1 bordpladen

■ 1 brugsanvisning

■ 1 betjeningsarm til venstre

Arbejde med brændekløveren 57

Symboler på apparatet

Før igangsætningen skal brugsanvisnin-gen og sikkerhedsforskrifterne læses igennem og overholdes.

Bemærk!

Før reparations-, vedligeholdelses- og rengøringsarbejde skal motoren afbrydes og netstikket trækkes ud.

Fare for snitsår og indeklemning; berør aldrig farlige områder, når kløvekilen bevæger sig.

Fjern ikke fastklemte stammer med hænderne.

Kun brugeren må opholde sig i maskinens arbejdsområde. Uvedkommende personer samt hus- og nyttedyr skal holdes borte fra farezonen (minimumsafstand 5 m).

Bær høreværn.

Bær ansigtsskærm under arbejdet for at beskytte øjnene mod spån og splinter.

Bær beskyttelseshandsker under arbejdet for at beskytte hænderne mod spån og splinter.

Bær sikkerhedssko under arbejdet for at beskytte fødderne mod faldende brændestykker.

Hold dit arbejdsområde i orden! Uorden kan forårsage ulykker.

Olie er brandfarligt og kan eksplodere. rygning og åben ild forbudt.

Bortskaf spildolien efter forskrifterne (lokal modtagestation for spildolie). Det er forbudt at lede spildolie ned i jorden eller at blande den med normal affald.

Det er forbudt at fjerne eller ændre beskyttelses- og sikkerhedsanordninger.

Ret altid din fulde opmærksomhed på spalteknivens bevægelse.

Hold materialet under kløvning med spændekloen.

Vær opmærksom på motorens drejeretning (se motorpilen), da drift med forkert drejeretning beskadiger oliepumpen.

(se "Igangsætning")

Elektriske apparater hører ikke i hushold-ningsaffaldet. Tilfør apparater, tilbehør og emballage et miljøvenligt genbrug.

I henhold til EU-direktivet 2002/96/EF om brugt elektronisk materiel skal brugte elektroniske apparater, der ikke længere kan bruges, indsamles separat til miljørigtig genbrug.

Symboler i brugsanvisning

Truende fare eller farlig situation. Ignorering af disse henvisninger kan medføre kvæstelser eller materielle skader.

Vigtige henvisninger til saglig korrekt håndtering. Ignorering af disse henvisninger kan medføre forstyrrelser.

Brugerhenvisninger. Disse henvisninger hjælper Dem med at anvende alle funktioner optimalt.

Montering, betjening og vedligeholdelse. Her forklares nøjagtigt, hvad De skal gøre.

• Brændekløveren må kun anvendes til kløvning af træ.
• Kun lige afskåret træ egner sig til brændekløveren.
• Fremmedlegemer (søm, tråd, beton osv.) skal under alle omstændigheder fjernes fra det træ, der skal kløves.
• Ethvert derudover gående brug gælder som ukorrekt anvendelse. Producenten hæfter ikke for heraf resulterende skader - risikoen påhviler ene og alene brugeren.

• Til den tiltænkte anvendelse hører også opfyldelse af de af producenten foreskrevne drifts-, vedligeholdelses- og reparationsbetingelser samt efterkommelse af sikkerhedsanvisningerne i vejledningen.

• Enhver derudover gående brug gælder som ikke at være beregnet til formålet. For enhver form for skader, der resulterer heraf, overtager producenten intet ansvar: Risikoen overtages ene og alene af brugeren.

• Egenmægtige forandringer på apparatet udelukker producentens ansvar for deraf resulterende skader.
• Apparatet må kun passes, benyttes og repareres af personer, der er fortrolige med sådant arbejde og kender de forskellige risici. Reparationsarbejde må kun udføres af os eller af kundeservicecentre, som vi har udpeget.

Uberegnelige risici

Også ved formålsbestemt anvendelse kan der, på trods af holdelse af alle gældende sikkerhedsbestemmelser, endnu. uberegnelige risici, forårsaget af ruktionsforudsætningerne.

Uberegnelige risici kan minimeres, när både "Sikkerhedshenvisninger" og "Formålsbestemt anvendelse samt driftsvejledningen iagttages.

Hensyntagen og forsigtighed reducerer risikoen for person- og materielle skader.

• Ignorering eller tilsidesættelse af sikkerhedsfor-anstaltninger kan resultere i tilskadekomst af bruger eller beskadigelse af materielle ting.
• Uopmærksomhed, tilsidesættelse af sikkerheds-forskrifterne og ukorrekt brug kan forårsage skader på hænder og fingre på grund af spaltekniven, der bevæges.
• Fare på grund af strøm ved anvendelse af ukorrekte eltilslutningskabler.
• Berøring af spændingsførende dele ved åbnede elektriske komponenter.
• Høreskader ved længere varende arbejde uden høreværn.

Derudover kan der på trods af alle trufne forholdsregler bestå skjulte uberegnelige risici.

Sikkert arbejde

Læs og iagttag før igangsætning af dette produkt le henvisninger og din brancheforenings forskrifter om gelse af ulykker hhv. de gyldige sikkerheds- melser i det pågældende land for at beskytte digselv re mod eventuelle skader.

Giv sikkerhedshenvisningerne videre til alle personer, der arbejder med apparatet.
i Opbevar disse sikkerhedshenvisninger på et sikkert sted.

• Vær opmærksom. Vær opmærksom på hvad du har med at gøre. Vær omhyggeligt under arbejdet. Anvend ikke apparatet, når du er træt eller under indflydelse af rusmidler, alkohol eller medikamenter. Et øjebliks uagtsomhed ved anvendelse af apparatet kan medføre alvorlige kvæstelser.
• Gør dig fortroligtmed apparatet før brug ved hjælp af betjeningsvejledningen.
• Anvend ikke apparatet til formål, som det ikke er beregnet til (se "Formålsbestemt anvendelse" og "Arbejde med brændekloveren").

• Sørg for en stabil kropsstilling og hold hele tiden balancen.

• Indtag en arbejdsstilling, der er i betjeningshåndtagenes område.
  ■ Stå aldrig på maskinen.

• Vær forsigtig. Vær opmærksom på arbejdet. Påbegynd arbejdet varsomt. Anvend maskinen ikke:
• när du er træt.
• under påvirkning af narkotika, alkohol eller lægemidler, som kan have indflydelse på din dømmekraft.

■ Bær under arbejdet

- ansigtsskærm

- arbejdshandsker

- høreværn

- sikkerhedssko med stålkapper

■ Anvend egnet arbejdstøj:

- intet løstsiddende tøj eller smykker (de kan gribes af bevægelige dele)

- Brugeren er ansvarlig over for tredjemænd i apparatets arbejdsområde.

- Børn og unge under 18 år må ikke betjene maskinen.

- Børn må ikke komme i nærheden af apparatet.

- Anvend aldrig apparatet, mens uvedkommende er i nærheden.

■ Apparat må aldrig være uden opsyn.

- Hold arbejdsområdet i orden! Uorden kan resultere i ulykker.

- Overbelast ikke apparatet! Du arbejder bedre og mere sikkert i det angivne effektområde.

- Apparatet må kun anvendes med komplette og korrekt anbragte sikkerhedsudstyr og der må ikke ændres noget på apparatet, som kan påvirke sikkerheden.

- Apparatets værktøj eller dele må ikke ændres.

- Spul ikke apparatet med vand (farekilde elektrisk strøm).

- Apparatet må ikke stå ude i regn og der må ikke arbejdes i regnvejr.

- Opbevar det kun på et tört sted uden for børns rækkevidde.

- Sluk for apparatet og træk netstikket ud af stikkontakten ved:

- reparationsarbejde

- vedligeholdelses- og rengøringsarbejde

- afhjælpning af fejl

- kontrol af tilslutningsledningen, om disse er filtret sammen eller beskadiget

- transport

- når apparatet forlades (også ved kortvarige afbrydelser)

- Kontrol af apparatet for eventuelle beskadigelser:

• Før yderligere brug af apparatet skal sikkerhedsudstyret omhyggeligt kontrolleres med hensyn til deres korrekte og tiltænkte funktion.
• Kontroller, om de bevægelige dele fungerer korrekt og ikke sidder fast eller om dele er beskadigede. Samtlige dele skal være rigtigt monteret og opfylde alle betingelser for at sikre upåklagelig drift.
• Beskadiget sikkerhedsudstyr og dele skal repareres eller udskiftes fagligt korrekt af et autoriseret værksted så vidt ikke angivet på anden måde i brugsanvisningen.
• Beskadigede eller ikke læsbare sikkerhedsmærkater skal erstattes.

Elektrisk sikkerhed

- Udførelse af tilslutningsledningen iht. IEC 60245 (H 07 RN-F) med et tværsnit af korerne på mindst

400 V 3

5 x 1,5 mm² ved en kabellængde til max. 10 m

• Anvend aldrig tilslutningsledninger over 10 m. Længere tilslutningsledninger forårsager spændingsfald. Motoren opnår ikke mere sin maksimale effekt, maskinfunktionen reduceres.
• Stik og samledåser på tilslutningsledninger skal være af gummi, blødt PVC eller andet termoplastisk materiale af den samme mekaniske styrke eller være overtrukket med dette materiale.
• Stikforbindelsen på tilslutningsledningen skal være stænkbeskyttet.
• Ved montering af en tilslutningsledning sørg for at denne ikke er i vejen, kommer i klem, bøjes og at stikforbindelsen ikke bliver våd.
• Rul kablet fuldstændigt ud, när der anvendes en kabeltromle.
• Anvend ikke kablet til andre formål end det tiltænkte. Beskyt kablet mod varme, olie og skarpe kanter. Anvend ikke kablet til at trække stikket ud af stikkontakten.
• Kontroller forlængerledningen regelmæssigt og udskift den i tilfælde af beskadigelser.
  ■ Anvend ingen defekte tilslutningskabler.
• Anvend udendørs kun de hertil tilladte og tilsvarende markerede forlængerledninger.
  ■ Anvend ingen provisoriske eltilslutninger.
• Beskyttelsesanordninger må aldrig kortsluttes eller sættes ud af drift.

Den elektriske tilslutning hhv. reparationer på apparatets elektriske dele må kun udføres af en autoriseret elektriker eller en af vore serviceafdelinger. Lokale forskrifter især i henseende til beskyttelsesforanstaltninger skal iagttages.

Reparationer på apparatets andre dele skal lades udføre af producenten hhv. en af hans serviceafdelinger.

Anvend kun originale reservedele. Gennem anvendelse af andre reservedele og andet tilbehør kan der opstå ulykker for brugeren. For heraf resulterende skader overtager producenten intet ansvar.

Montering

⇒ se side 144

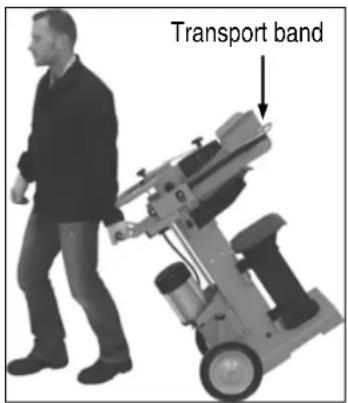

Transport

Kør spaltekniven helt ør hver transport.

Til transport hold med en hånd fast og vip brændekloveren hen imod dig. I denne stilling kan kløveren nu nemt transporteres.

Kontroller, at arbejdsområdet opfylder følgende betingelser:

• skridsikkert
• plant

— fri for farer med hensyn til at snuble
- tilstrækkeligt lys

Anvend ikke maskinen i nærheden af biogas, benzinrender andre let brændbare materialer.

Igangsætning

• Kontroller, at apparatet er monteret komplet og efter reglementerne.
  ■ Kontroller før hver brug:

- Tilslutningskablerne med hensyn til defekte områder (revner, snit o.l.)

⚠ Anvend ingen defekte kabler.

• Eventuelle beskadigelser (se "Sikkert arbejde")
• Om alle skruer er strammede.
• hydraulikken for lækager

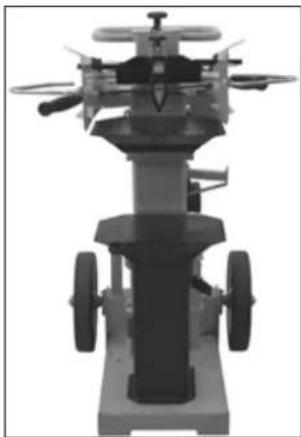

• oliestanden

i Nettislutning

• Sammenlign på apparatets mærkeplade den angivne spænding med netspændingen og tilslut apparatet til en tilsvarende og korrekte stikkontakt.
• Anvend forlængerledninger med tilstrækkeligt tværsnit.
• Tilslut maskinen via et Fi-relæ (fejlstrømsrelæ) på 30 mA.

i Sikring

400 V 3\~ → 16 A

Kontrollér inden enhver brug funktionen af delsesanordningen (ved at tænde/slukke).

Anvend intet apparat, hvor kontakten ikke kan omskiftes til og fra. Beskadigede kontakter skal straks repareres eller udskiftes af kundeservice.

Tryk på den grønne knap.

Frakobling

Tryk på den røde knap.

i Strømsvigt (nulspændingsrelæ)

I tilfælde af strømsvigt kobler apparatet automatisk fra. For at genindkoble, tryk igen på den grønne knap.

Brændekløver med 400 V 3\~

Vær opmærksom på motorens

drejeretning (se motorpilen), da drift med forkert drejeretning beskadiger oliepumpen.

Tænd motoren; spalte-kniven kører automatisk i den højeste position.

Befinder spaltekniven sig allerede i den højeste position: Grib om begge betjeningsgreb og tryk dem ned, spaltekniven kører ned.
Bevæger spaltekniven sig ikke ned efter af motor er startet, slukkes motoren, og drejeretningen ændres.

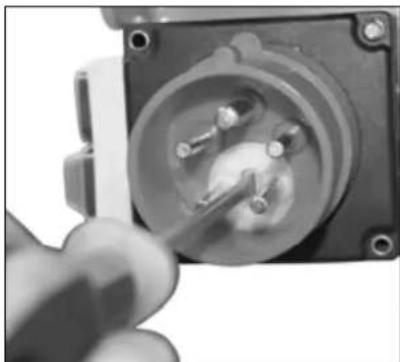

Drejeretningen kan ændres ved at stikke en skrue-trækker i den hertil beregnede slids i stikkraven og dreje den mod venstre eller højre med et let tryk.

• Anvend aldrig maskinen, när der består fare på grund af hydraulikvæske.
• Kontroller, at maskinen og arbejdsområdet er rent og frit for oliepøle.
  Glide- og brandfare!
• Kontroller regelmæssigt, om der er nok hydraulikolie i beholderen (se Vedligeholdelse og pleje)
  Indhold: ca. 6 liter

Arbejde med brændekløveren

Ekstra SIKKERHEDSHENVISNINGER

• Brændekloveren må kun betjenes af én person.
• Kun personer over 18 år, som har læst og forstået brugsanvisningen, må betjene maskinen.
• Anvend beskyttelsesudstyret (beskyttelsesbriller/ansigtsskærm, handsker, sikkerhedssko) for at beskytte dig mod mulige kvæstelser.
• Kløv aldrig stammer, som indeholder som, metaltråde eller andre genstande.
• Træ og træspåner, der allerede er blevet kløvet, udgør et farligt arbejdsområde. Der er fare for at snuble, glide eller falde. Arbejdsområdet skal altid være ryddet op.
• Læg aldrig hænderne på maskinens bevægelige dele, när den er i gang. Overhold en sikkerhedsafstand til træstamme, skubber og kløvekile for at beskytte hænderne mod kvæstelser.
• Kløv kun træ, som svarer til maks. længde på 1300 mm, der må forarbejdes.

Hvad kan jeg kløve?

Stammernes størrelse, der må kløves

Trælængde: max. 1350 mm

Trædiameter: min. 80 - max. 450 mm

Trædiameteren er en anbefalet referenceværdi, fordi:

- tyndt træ kan være vanskeligt at kløve, hvis det har knasthuller eller fibrene er for stærke.

Forarbejd ingen grønne træstammer. Det er meget nemmere at klove tørre, oplagrede træstammer. Disse hænger ikke så tit fast i maskinen som grønt (vådt) træ.

Hårdttræ kan nemt revne. Vær ekstra forstigtig!

Betjening

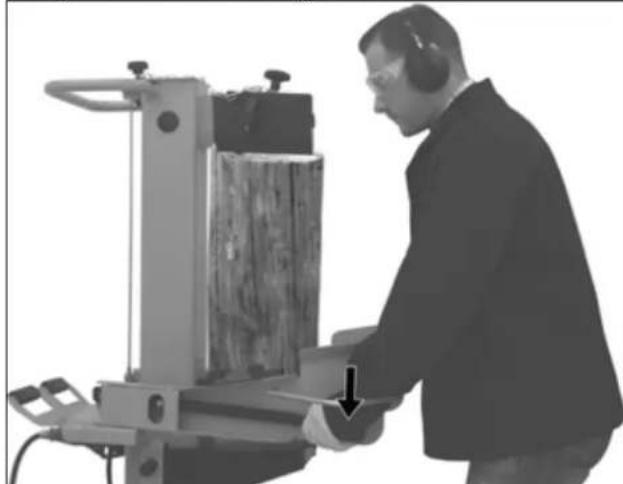

Tohåndsbetjening

Brændekløveren må aldrig betjenes af to personer.

Bloker aldrig betjeningshåndtagene (spændekløer).

1. Tryk på den grønne knap. Vent et par sekunder, indtil motoren har nået sin sluthastighed og trykket i hydraulikpumpen er oprettet.
   i Vær opmærksom på motorens drejeretning ved brændekløvere med drejestrømsmotor (400 V 3\~), da drift med forkert drejeretning beskadiger oliepumpen.
   ① Ved temperaturer under -5 °C skal brændekløveren køre i tomgang i mindst 15 min. for at olien kan opvarme sig.

2. Anbring stammen på kløverens bord.

i Træet må udelukkende bearbejdes i fiberretningen.

1. Hold stammen fast med spændekløerne.

2. Tryk samtidigt begge betjeningshåndtag nedad.

→ Spaltekniven kører ned og kløver stammen.

1. Slip de to betjeningshåndtag; spaltekniven kører tilbage til sin udgangsposition.

i Når betjeningshåndtaget slippes, standser spaltekniven.

Særlige henvisninger til kløvning:

■ Forberedelser:

Forbered træet, der skal kløves, til de maksimale størrelser, som må forarbejdes, og kontroller, at træet er skåret lige.

Anbring træet således ved brændekløveren, at du ikke kommer i fare (fare for at snuble).

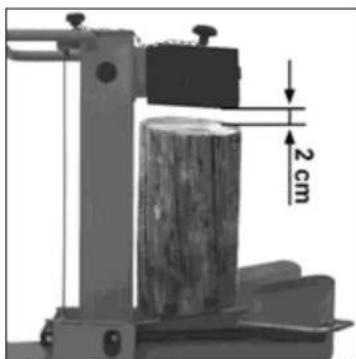

■ Slaglængdeindstilling

Ved kortere træstykke kan ydelsen øges ved at forkorte spalteknives tilbageløb.

1. Anbring stammen på kløvebordet og kør spaltekniven til ca. 2 cm mod stammen ved at trykke de to betjeningshåndtag ned.

1. Sluk for kløveren og træk netstikket ud af kontakten.

2. Slip det andet betjeningshändtag.

3. Forkort tilbageløbet med stangen på siden ved at fiksere stopskruen i den nødvendige højde.

Låseskrue

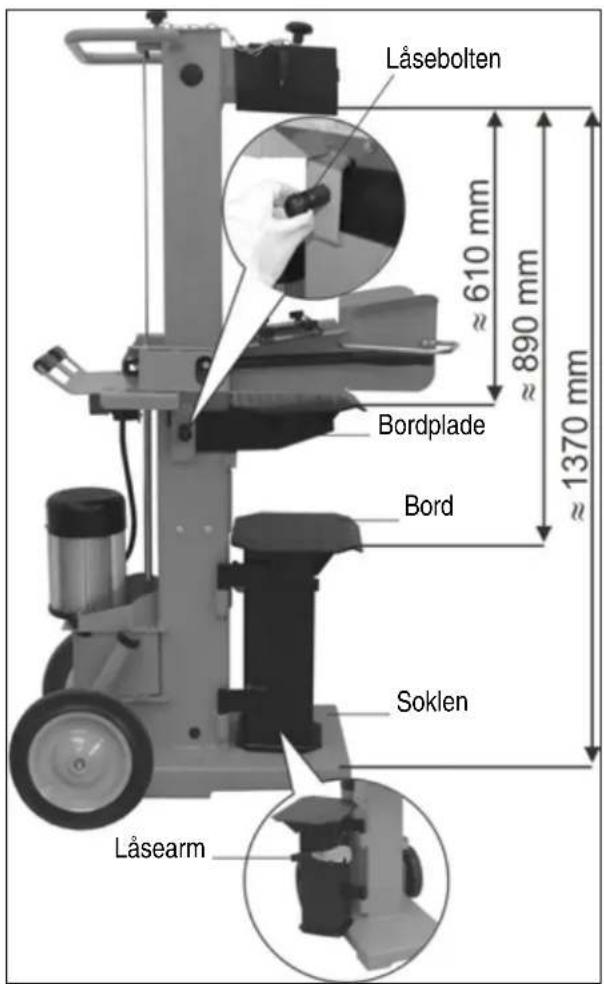

- Indstilling af bordhøjde

bordpladens øverste position: 610 mm. bordpladens midterste position: 890 mm. soklens nederste position: 1370 mm.

Låsebolten Bordplade Bord Soklen Låsearm 610 mm 890 mm 1370 mm

1. Kløv stammerne op til 590 mm på bordpladen. Lås bordpladen med låsebolten (låsebolten griber ind i bordpladens boring).
2. Kløv stammerne op til 870 mm på bord. Træk bordpladen ud.

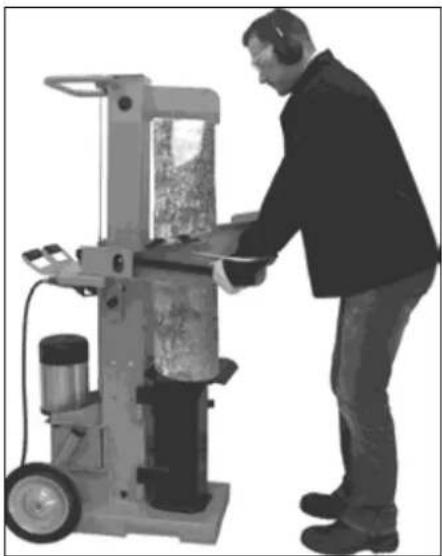

3. Kløv stammerne op til 1350 mm på soklen. Tryk låsearmen ned og drej bordet til siden.

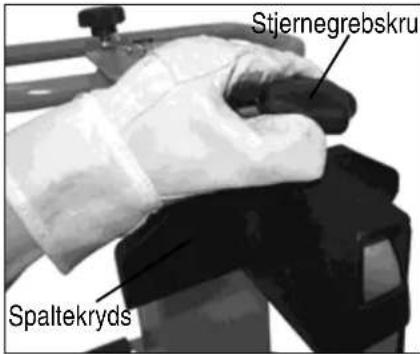

- Justering af spaltekryds

1. Løsn stjernegreb- skru.

2. Skub spaltekrydset i den korrekte position (Stjerne- grebskruen ligger over spalteknivens boring).

3. Stram igen låseskruen.

Stjernegrebskru Spaltekryds

- Spaltning af kort træ:

1. ∅vre position af bordpladen.
2. Læg stammen på brændekloverens bordplade.

i Træet må udelukkende bearbejdes i fiberretningen

1. Hold stammen fast med spændekløerne.

- Spaltning af langt træ:

1. Midterste og laveste indstilling af bord eller soklen.
2. Fjern spaltekrydset.
3. Sæt stammen på brændekløverens bord eller soklen.

i Mulig fejl ved spaltning af langtømmer:

Spaltegodset bliver ikke spaltet helt, klemmer fast på spaltekniven og bliver trukket op ved returløb.

I dette tilfælde benytter du følgende fremgangsmåde:

1. Sluk for apparatet.
2. Fastgør, alt efter længden på den stamme, der skal kløves, bordpladen i øverste eller midterste position.
3. Tænd apparatet og fortsæt spalteproceduren.

⚠️ Kløv aldrig to stammer i én arbejdsgang.

⚠ Læg ikke mere træ på og udskift ikke træ under arbejdsprocessen.

Fremtving aldrig kløvning af en stamme ved at opretholde fremføringen i flere sekunder. Dette kan medføre skader på maskinen.

Anbring stammen igen på bordet og gentag kløvningen eller læg stammen til side.

Hvordan løsnes en fastsiddende stamme?

Der er risiko for at knastfyldte emner kommer i klemme under kløvningen.

1. Sluk for kløveren og træk netstikket ud af kontakten.

2. Fjern ikke fastklemte stammer med hænderne.

3. Den fastklemte stamme løsnes forsigtigt med en brækstang frem og tilbage, så sammen kan løsnes, spaltesøjlen må ikke beskadiges.

⚠️ Bank aldrig på den fastklemte stamme for at frigøre den.

⚠️ Sav aldrig den indeklemte stamme ud.

⚠️ Spørg ikke en ekstra person om hjælp.

- Arbejdsslut:

Kør spaltekniven til den nedre position (tilbagekørt tilstand).
Slip et af betjeningshändtagene.
Sluk for kløveren og træk netstikket ud af kontakten.
Følg vedligeholdelses- og plejehenvisningerne.

• frakobl. apparatet
• træk netstikket

Bær sikkerhedshandsker for at undgå skader på hænderne.

Sikkerhedsudstyr, der er fjernet til vedligeholdelse og rengøring, skal altid anbringes korrekt igen og kontrolleres.

Anvend kun originale dele. Andre dele kan medføre uforudsete skader og kvæstelser.

Husk at fjerne værktøj og skruenøgler efter vedligeholdelse og reparation.

Videregående vedligeholdelses- og rengøringsopgave end dem, der er beskrevet her, må kun udføres af producenten elle af firmaer der er autoriseret af ham.

For at sikre en langvarig og pålidelig brug af apparatet, skal følgende vedligeholdsopgaver udføres med jævne mellemrum.

i lagttag følgende for at opretholde brændekloverens funktionsdygtighed:

• Rengør maskinen grundigt efter afslutning af arbejdet.
  ■ Løs fiksering.
• Slidte eller beskadigede elementer.
  ■ Fjern harpiksrester.
• Smør kløvesøjlen jævnligt med fet eller sprøjt den med miljørigtig sprøjteolie.
• Kontroller oliestanden resp. udskift olien.
• Kontroller hydraulikslangerne og slangeforbindelserne regelmæssigt for tæthed og fasthed.

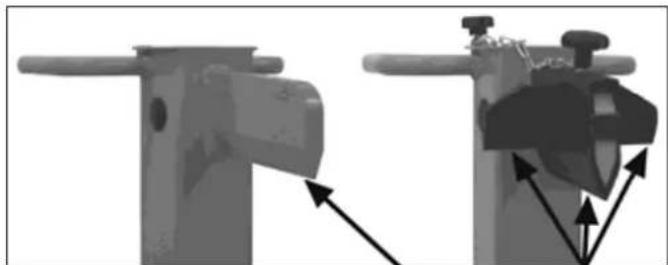

Slibning af spaltekniven

Efter længere driftstid, ved reduceret ydelse eller ved let deformering skal spalteknivens skær slibes eller skærpes med en fin fil (fjern grater).

Hvordan kontrolleres oliestanden?

1. Spaltesøjlen skal være i tilbagekørt tilstand.
2. Træk oliemålepinden ud.
3. Rengør oliemålepinden og olietætningen.
4. Før målepinden igen ind i åbningen til stoppet.
5. Træk oliemålepinden ud igen.

Når oliestanden er mellem de to markeringer, er der nok olie i beholderen.
Hvis oliestanden er under den nederste markering skal der efterfyldes olie ved hjælp af en ren tragt.

øverste marking nederste marking

1. Kontroller olietætningen. Udskift den i tilfælde af beskadigelser.
2. Før målepinden igen ind i åbningen.

Hvornår skal olien udskiftes?

Første olieskift efter 50 driftstimer, derefter alle 500 driftstimer.

Udskiftning:

1. Spaltesøjlen skal være i tilbagekørt tilstand.
2. Træk oliemålepinden ud.
3. Stil en beholder, som kan rumme mindst olie, under brændekløveren.

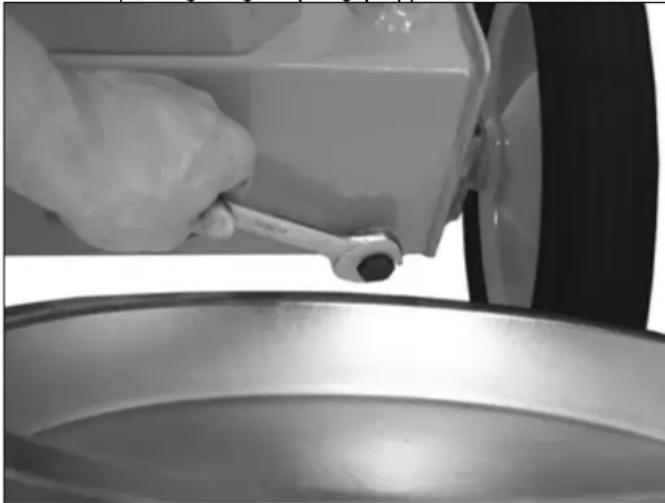

4. Skru udløbsproppen af således olien kan løbe ud.
5. Genmonter pakningen og aftapningsproppen.

1. Påfyld ny hydraulikolie ved hjælp af en ren tragt.

2. Rengør oliemålepinden og olietætningen.

3. Kontroller olietætningen. Udskift den i tilfælde af beskadigelser.

4. Før målepinden igen ind i åbningen.

Bortskaf spildolien efter forskrifterne (lokal modtagestation for spildolie). Det er forbudt at lede spildolie ned i jorden eller at blande den med normal affald.

i Hydraulikolie

Til hydraulikcylinderen anbefaler vi fölgende hydraulikolier:

Shell Tellus T 22
Aral Vitam Gf 22
BP Energol HLP 22
Mobil DTE 11
▶ eller olie af samme kvalitet.

Anvend ingen andre oliesorter. Brug af andre oliesorter har indflydelse på brændekloveren funktion.

Tekniske data

Model / Typ ASP 12 TS
Produktionsår se sidste side
Klovetryk 120 kN (12 t)
Trælængde max. 1350 mm
Trædiameter min. 80 mm – max. 450 mm
Klovelængde	≈ 550 mm
Fremløbshastighed	ca.
Tilbageløbshastighed	ca.
Hydraulikolie (max.) 6 Liter
Hydrauliktryk 24,5 MPa (245 bar)
Elmotoreffekt (optaget effekt) P	_1 3,5 kW S6-40%
Tilslutning 400 V / 3N~+PE 50 Hz, 16 A
Dimensioner Længde 910 x bredde 620 x højde 1610 mm
Vægt	ca.

Mulige fejl

Inden hver afhjælpning af fejl

• frakobl. apparatet
• træk netstikket

Problem	Mulig årsag	Afhjælpning
Stammen kløves ikke (for lav kløveydelse)	⇒ Stammen er ikke placeret korrekt⇒ Stammen overskrider de tilladte størrelser eller træet er for hårdt for maskinen⇒ Spaltekniven kløver ikke⇒ Hydrauliktryk for lavt⇒ Udløserarm bøjet (hydraulikproppen skubbes ikke helt ind)⇒ Forkert tilslutningsledning (længere end 10 m eller for småt koretværsnit)	⇒ Anbring stammen på ny⇒ Afkort stammen til de tilladte størrelser⇒ Skærp spaltekniven, og kontroller den for grater og kærve⇒ Kontroller oliestanden; efterfyld om nødvendigt olie.Hvis problemet ikke kan afhjælpes, kontakt producenten eller et autoriseret firma.⇒ Lad producenten eller et autoriseret firma justere stangen⇒ Anvend den rigtige tilslutningsledning
Spaltesøjlen kører usikkert ind eller med stærke vibrationer	⇒ Luft i kredsløbet⇒ Kløvesøjlen ikke tilstrækkeligt fedtet eller olieret.	⇒ Kontroller oliestanden; efterfyld om nødvendigt olie.⇒ Smør kløvesøjlen eller sprøjt med miljørigtig sprøjteolie.Hvis problemet ikke kan afhjælpes, kontakt producenten eller et autoriseret firma.
Spaltesøjlen kører ikke tilbage	⇒ Hydraulikpumpe defekt	⇒ Kontakt producenten eller et autoriseret firma til afhjælpning af problemet
Motoren starter, men spaltesøjlen kører ikke tilbage	⇒ Forkert drejeretning af motoren	⇒ Kontroller og omstil motorens drejeretningTrefasestrøm: omstil motorens drejeretning
Motor starter ikke	⇒ Netspænding mangler⇒ 2-faseløb ved drejestrømsmotor⇒ Tilslutningskabel er defekt⇒ Elmotor er defekt	⇒ Kontroller sikringen.⇒ Lad en elektriker kontrollere sikring og tilførselsledning⇒ Udskift tilslutningskablet eller lad det efterse af en elektriker.⇒ Kontakt producenten eller et autoriseret firma til afhjælpning af problemet.

Garanti

Vi henviser til vedlagte garantierklæring.

Sisältö

• toestel uitschakelen
• træk netstikket

DK Læg betjeningsarmene (A) på og før tværstøtterne (B) ind i udsparingen på tværforbindelsen (C).

DK Fastgør betjeningsarmene med medfølgende skruer, skiver og møtrikkerne.

DK Montering af hjul

FIN Pyörien asennus
