NAVODILA ZA UPORABO JHS-A016 ELSAY

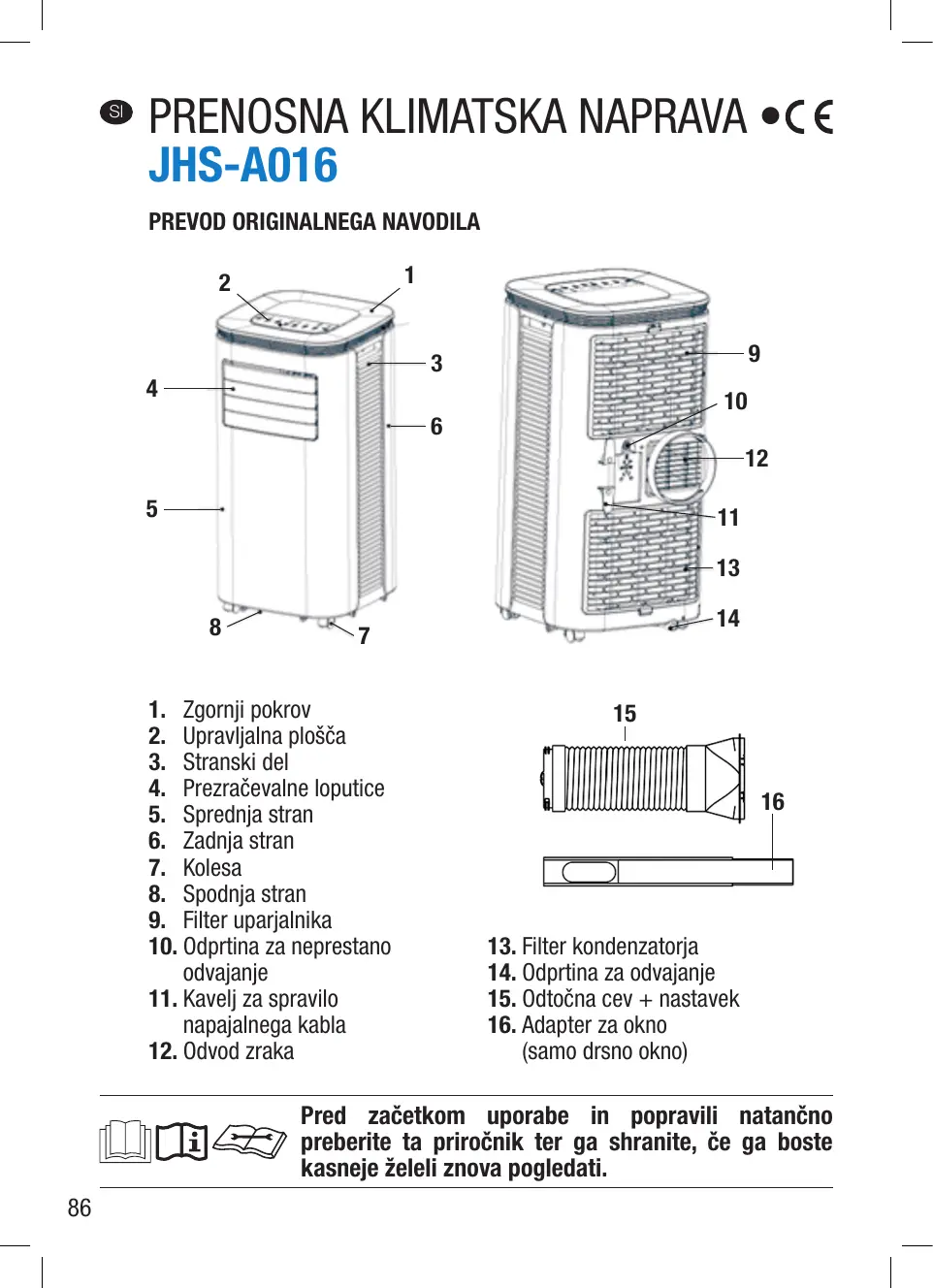

2. Upravljalna plošča

11. Kavelj za spravilo

14. Odprtina za odvajanje

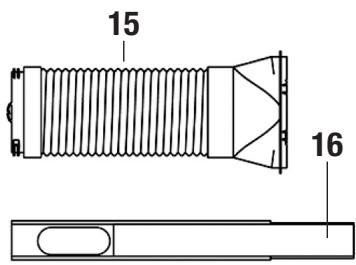

15. Odtočna cev + nastavek

(samo drsno okno) Pred začetkom uporabe in popravili natančno preberite ta priročnik ter ga shranite, če ga boste kasneje želeli znova pogledati.

Nevarnost: nevarnost požara, vnetljive snovi. Hladilni plin, ki je v tokokrogu te naprave, je propan R290. R290 je nizko onesnažujoč, a vnetljiv zemeljski plin. Če zaznate uhajanje, se izogibajte stiku s plameni ali potencialnimi viri ognja in prezračujte prostor, v katerem je naprava shranjena. Ne uporabljajte naprave, obrnite se na proizvajalca, njegov poprodajni servis ali na podobno strokovno usposobljene osebe, da se izognete kakršni koli nevarnosti. VARNOSTNA NAVODILA To napravo lahko uporabljajo otroci, stari najmanj 8 let, ter osebe z zmanjšanimi telesnimi, čutilnimi ali duševnimi sposobnostmi oziroma s pomanjkanjem izkušenj ali znanja, če jih med uporabo nekdo skrbno nadzoruje oziroma če so dobili navodila za njeno varno uporabo ter če se zavedajo nevarnosti, ki so jim izpostavljeni.

2. Otroci se z aparatom ne smejo igrati.

3. Otroci aparata ne smejo čistiti in opravljati vzdrževalnih del brez nadzora.

4. Klimatska naprava je namenjena samo za uporabo v notranjosti.

5. Napravo je treba namestiti z upoštevanjem nacionalnih predpisov, ki urejajo

električno instalacijo.

6. Napravo je treba namestiti, uporabljati in shranjevati v prostoru s talno

površino, ki je večja od 10 m2.

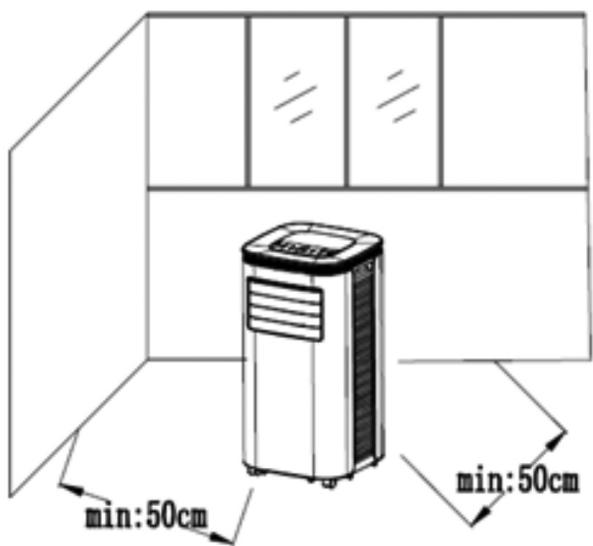

7. Napravo postavite na ravno površino in v nevlažen prostor ter poskrbite, da

je med njo in bližnjimi predmeti ali stenami več kot 50 cm razdalje.

8. Klimatske naprave ne uporabljajte v vlažnem prostoru, denimo v kopalnici

9. Naprava mora biti proč od bencina, vnetljivega plina, peči in drugih virov toplote.

10. Ko ste klimatsko napravo namestili, se prepričajte, da je napajalni vtič

nepoškodovan in pravilno priključen v električno vtičnico. Pazite, da je kabel nameščen tako, da se druge osebe ne morejo vanj zaplesti in pasti ali pa po nesreči iztakniti vtiča.

11. Kadar so nameščene cevi za odvajanje, se prepričajte, da so pravilno

priključene in da niso deformirane ali upognjene.

12. Poskrbite, da so odprtine za zračenje vedno čiste in proste, tako da jih nič ne

14. Zraven klimatske naprave ne uporabljajte pršila proti mrčesu ali drugih

15. Pred vhodne in izhodne zračne odprtine naprave ne smete ničesar postaviti,

tako da bodo odprtine proste in jih ne bo nič oviralo.

16. Mrežice, ki se uporabljajo za prehod zraka nežno prijemajte, da se ne

19. Ko napravo prenašate, poskrbite, da je v navpičnem položaju.

Vzdrževalna dela na napravi je treba opraviti v skladu s priporočili proizvajalca.

21. Vzdrževalna dela in popravila, ki zahtevajo pomoč drugih usposobljenih

oseb, je treba opraviti pod nadzorom kompetentne osebe, ki je usposobljena za uporabo vnetljivih hladilnih sredstev.

22. Kakršenkoli delovni postopek, ki vpliva na varnostno pripravo klimatske

naprave, morajo opraviti usposobljene osebe.

23. Če je napajalni kabel poškodovan, ga morajo zamenjati proizvajalec, njegov

pooblaščeni servis ali podobno strokovno usposobljene osebe, da se izognete nevarnosti.

24. Naprave ne razstavite, ne popravljajte je in ne predelujte po svoji volji, saj bi

to povzročilo poškodbe in škodo, ki bi nastale drugim osebam in njihovi lastnini. Da bi se izognili vsem nevarnostim, prosite v primeru okvare naprave proizvajalca ali strokovnjake, da jo popravijo.

25. Klimatske naprave ne brišite ali perite s kemičnimi topili, kot sta bencin in

alkohol. Kadar je klimatsko napravo treba očistiti, iztaknite vtič iz električnega napajanja in očistite napravo z mehko in na pol vlažno krpo. Če je klimatska naprava res umazana, uporabite blago čistilo.

26. Napravo je treba shranjevati na prezračevanem mestu, kjer je velikost

prostora v skladu z varnostnimi napotki.

27. Napravo je treba shranjevati v prostoru, kjer v bližini ni vnetljivih virov.

28. Upoštevajte, da hladila ne oddajajo vonjav.

Največja dovoljena impedanca sistema je Zmax <0,45 Ω na točki uporabniškega napajalnega vmesnika. Uporabnik mora po posvetu z dobaviteljem električne energije določiti, ali je potrebno, da je oprema priključena samo na napajanje s takšno ali nižjo impedanco.

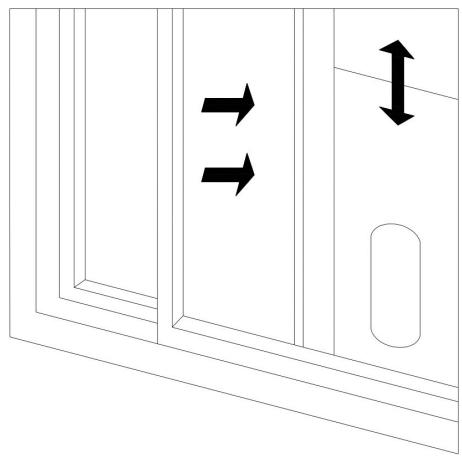

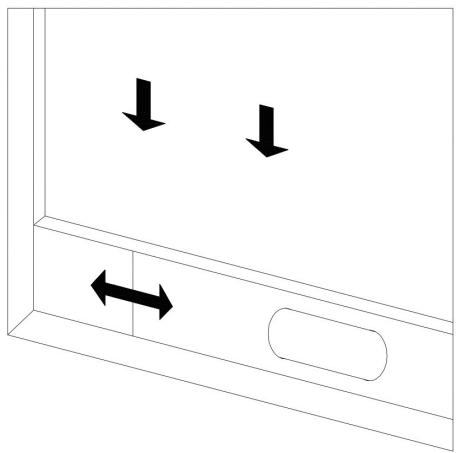

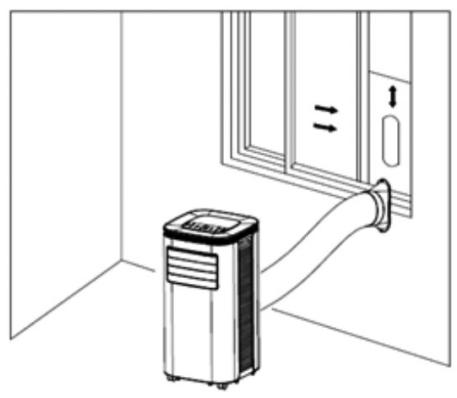

Namestitev adapterja za okno (samo drsno okno) Ta adapter se lahko namesti vodoravno ali navpično (sliki 2 in 3). Sl. 2 Sl. 3 Namestitev naprave Napravo postavite na ravno in suho površino. Naprava mora biti nameščena tako, da je najmanj 50 cm oddaljena od sten ali drugih predmetov, ki bi lahko ovirali dotok zraka, kot so pohištvo ali zavese (slika 4). Sl. 4

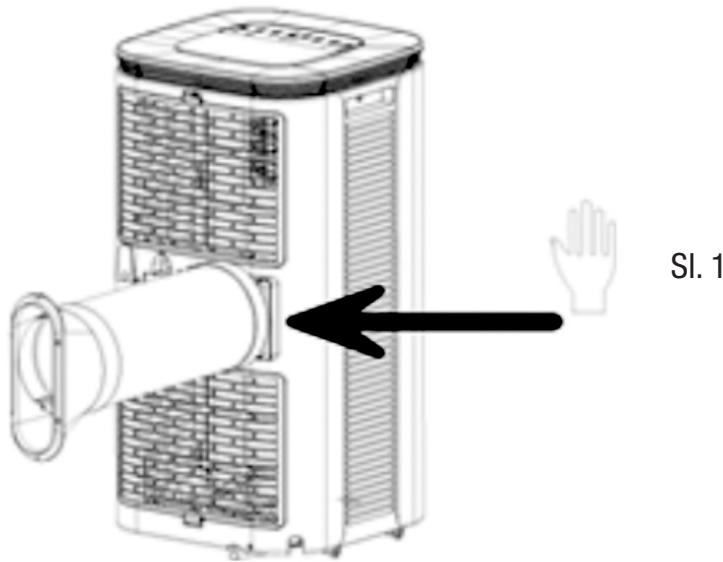

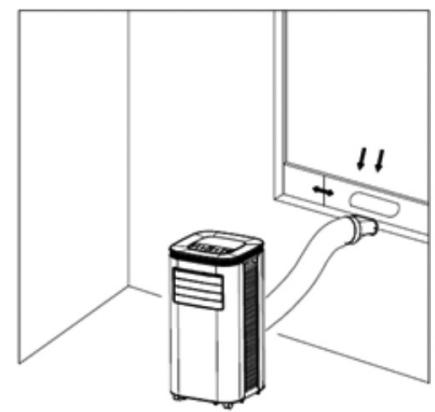

Raztegnite odvodno cev in spnite njen konec v luknjo na adapterju za okno (sliki 5 in 6). Dolžina raztegnjene cevi mora biti od 28 cm do 1,5 m. Opomba: cev mora biti ves čas nameščena vodoravno. Ne sme biti upognjena ali usmerjena navzdol, tako da zrak lahko prosto kroži. Sl. 5 Sl. 6 Pomembne informacije: Ne uporabljajte podaljševalnih cevi ali odvodnih cevi, ki bi bile drugačne od te, ki je bila priložena napravi, saj bi to lahko povzročilo, da bi naprava slabo delovala. Odvodna cev ne sme biti blokirana, saj bi to lahko povzročilo pregretje naprave. Poskrbite, da pri zračenju odvodne cevi ni ovir.

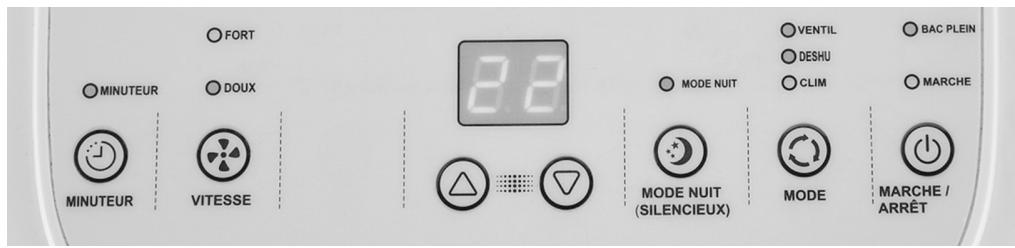

Ko napravo vklopite prvič, se zasliši zvočni pisk, nato pa naprava samodejno preide v način stanja pripravljenosti. Opis upravljalne plošče : Vklop/izklop: Na to tipko pritisnite, ko želite napravo vklopiti ali pa izklopiti njeno delovanje. Način: Ta tipka omogoča zaporedno izbiro načina delovanja naprave: klimatska naprava (CLIM), razvlaževalnik zraka (DESHU) ali ventilator (VENTIL). : Ti dve tipki se uporabljata za nastavitev temperature ali časovnika. Hitrost: To tipko se uporablja za izbiro hitrosti prezračevanja: nizka (nežno) ali visoka (močno). V načinu razvlaževanja zraka te tipke ni mogoče uporabiti, ventilator bo uporabljal nizko hitrost. Časovnik: Pri delovanju se ta tipka uporablja za določanje časa, po katerem se bo naprava samodejno izklopila: Pritisnite na «Časovnik», da bo začela utripati kontrolna lučka, in nastavite želeni čas s tipkama «+» in «-». Časovnik je vklopljen, nastavite ga lahko od 1 do 24 ur, uro za uro. To funkcijo lahko kadar koli prekličete, če ponovno pritisnete na tipko «časovnik» ali pa napravo izklopite. Odložen vklop naprave: Ko je naprava priključena na napajanje, ni pa vklopljena, pritisnite na »Časovnik«. S tipkama «+» in «-» izberite čas, po katerem želite, da se naprava vklopi. Nočni način (tihi) : V načinu klimatske naprave se tipko uporablja za vklop ali izklop nočnega načina. Naprava bo delovala tišje, z manj hrupa, hkrati pa bo varčevala z energijo. Polna posoda: Ko je posoda za vodo v napravi polna, se prikaže lučka.

Vklop/izklop: na to tipko pritisnite, ko želite napravo vklopiti ali pa izklopiti njeno delovanje. Časovnik: s pritiskom na to tipko časovnik vklopite ali izklopite. S tema tipkama se nastavlja temperaturo in časovnik. Način: ta tipka omogoča zaporedno izbiro načina delovanja naprave: klimatizator, razvlaževalnik zraka ali ventilator. Hitrost: to tipko se uporablja za izbiro hitrosti prezračevanja: nizka (nežno) ali visoka (močno). Nočni način: na to tipko pritisnite, če želite vklopiti ali izklopiti nočni način. Opozorilo: V daljinski upravljalnik vložite baterije (niso priložene), pri tem pa upoštevajte označeno usmerjenost polov. Uporabljajte samo baterije tipa AAA 1,5 V: nevarnost eksplozije, če baterije zamenjate z napačno vrsto baterij. Če daljinskega upravljalnika ne boste uporabljali en mesec ali dlje, odstranite iz njega baterije. Baterij ne poskušajte polniti. Istočasno zamenjajte vse baterije. Baterij ne vrzite v ogenj: nevarnost eksplozije. ZAŠČITE Zaščita pred mrazom: Če je v načinu klimatske naprave temperatura v uparjalniku prenizka, naprava samodejno aktivira zaščito pred mrazom in se izklopi. Ko se temperatura ponovno dvigne, se naprava samodejno znova vklopi.

Zaščita pred prelitjem: Ko raven vode doseže svojo mejo, naprava odda zvočni signal, zasveti pa indikatorska lučka «Polna posoda». Da bo naprava lahko ponovno delovala, morate posodo izprazniti. Za izpraznitev poglejte odstavek PRAZNJENJE. Samodejno odtaljevanje: Pri delovanju ima naprava funkcijo samodejnega odmrzovanja. Ko je odtaljevanje končano, začne naprava samodejno znova delovati. Zaščita kompresorja: Naprava je opremljena s sistemom zaščite kompresorja pred preobremenitvami. Ta zaščita omogoča zagon kompresorja šele po najmanj 3 minutah po izklopu. Zato morate po izklopu počakati 3 minute, da se naprava ponovno zažene. PRAZNJENJE Ročno praznjenje Ko zasveti lučka «Posoda je polna», je treba posodo z vodo izprazniti. Če želite posodo izprazniti, napravo izklopite in iztaknite vtič iz vtičnice. Če je napravo treba prestaviti, storite to pazljivo, da se voda ne razlije. - Pod iztok vode, ki se nahaja na zadnji strani naprave (15), previdno postavite posodo. Napravo lahko rahlo nagnete. - Odstranite pokrovček, voda se samodejno izlije v posodo. - Ko voda izteče, namestite pokrovček nazaj na svoje mesto in se prepričajte, da je čist. Opomba: če posoda ne more držati vse vode, lahko pokrovček namestite nanjo nazaj, da se voda med praznjenjem ne bi prelila, nato pa posodo zopet namestite nazaj.

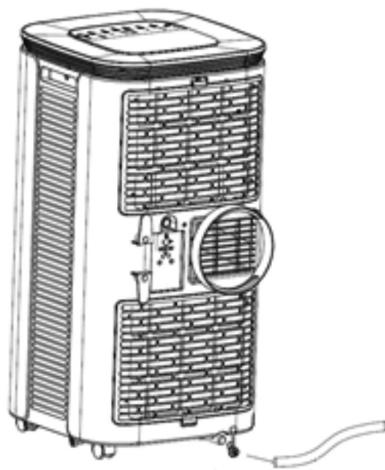

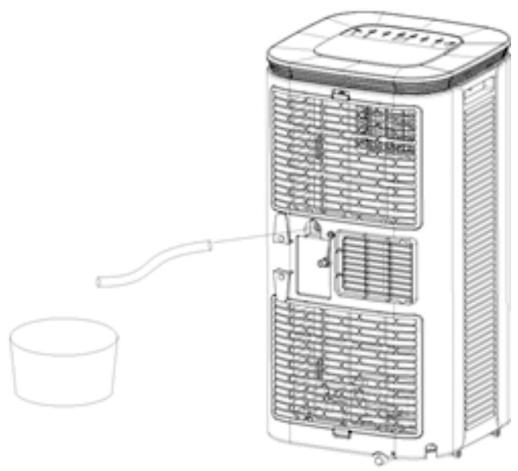

Neprestano praznjenje (samo v načinu razvlaževalnika) Takšno praznjenje ni obvezno. Uporablja se lahko samo v razvlaževalnem načinu. - Odstranite pokrovček. Priloženo cev za praznjenje namestite na iztok vode (10). Konec cevi dajte v posodo za zbiranje vode. ČIŠČENJE Pred čiščenjem izklopite delovanje naprave in iztaknite vtič iz električnega napajanja. Zunanja površina: - Površino naprave čistite z mehko in rahlo vlažno krpo. - Posušite jo s suho in čisto krpo. Pozor: ne uporabljajte razredčil, alkohola ali drugih kemičnih sredstev. Pazite, da tekočina ne pride v stik z električnimi deli. Zračna filtra (9 in 13): Da se filtra zaradi prahu ne bosta zamašila in vplivala na učinkovitost naprave, priporočamo tedensko čiščenje. - Odstranite zaščitni mrežici filtrov, kar storite tako, da ju primete z roko in izvlečete. - Filtra izvlecite iz nosilca z roko. - Filtra dajte v toplo vodo (približno 40 °C) z nevtralnim detergentom. - Sperite ju s čisto vodo in posušite. - Ko so vsi popolnoma suhi, filtra in njuni nosilni mrežici znova namestite na napravo. Pozor: naprave ne uporabljajte nikoli brez njenega filtra.

SHRANJEVANJE V primeru dolgotrajne neuporabe: - Pod iztok vode, ki je na zadnjem delu naprave (14), previdno postavite posodo. - Odstranite pokrovček, da bo iztekla voda, ki je še ostala v rezervoarju. - Napravo pustite delovati približno 2 uri v načinu ventilatorja pri nizki hitrosti (nežno), da se notranji deli posušijo in da se prepreči razvoj plesni. - Izklopite delovanje naprave, izvlecite vtič iz vtičnice in navijte napajalni kabel okoli kavlja. - Odstranite cev za praznjenje in znova namestite pokrovček. - Odstranite odtočno cev in njen nastavek. Spravite ju v hladen in suh prostor izven dosega otrok. - Zračni filter očistite, kot je navedeno v poglavju ČIŠČENJE. - Klimatsko napravo pokrijte s plastično vrečo in jo spravite v suh prostor, kjer ne bo na dosegu otrok, poskrbite pa tudi za ustrezne ukrepe, da preprečite nabiranje prahu. - Iz daljinskega upravljalnika vzemite baterije in jih shranite zunaj dosega otrok. Odpravljanje težav Preden se obrnete na poprodajni servis, preverite naslednje. Če vaša težava ni navedena v spodnji tabeli ali če je rešitve ne odpravijo, se obrnite na poprodajni servis. Na napravi ne popravljajte ničesar sami.

SERVISNA OPRAVILA POZOR: klimatske naprave ne popravljajte in ne razstavljajte sami. Popravilo, ki bi ga opravila neusposobljena oseba, lahko privede do razveljavitve garancije in povzroči telesne poškodbe uporabnikom ali njihovi lastnini. To poglavje je namenjeno strokovnjakom pri uporabi vnetljivih hladilnih sredstev.

1. Informacije, ki se nanašajo na servisna opravila

Pred začetkom del na sistemih, ki vsebujejo vnetljiva hladilna sredstva, je treba opraviti varnostni pregled, kar zagotavlja, da se zmanjša tveganje za vžig. Pri popravilih hladilnega sistema je treba pred začetkom izvajanja del na sistemu upoštevati naslednje varnostne ukrepe.

Dela se morajo izvajati v okviru nadzorovanega postopka, tako da se med opravljanjem del čim bolj zmanjša tveganje za prisotnost vnetljivega plina ali hlapov.

3) Splošno delovno območje

Vse vzdrževalno osebje in druge osebe, ki delajo na lokalnem območju, je treba obvestiti o naravi del, ki se jih opravlja. Izogibati se je treba delu v zaprtih prostorih. Območje okoli delovnega prostora je treba razdeliti na posamezne dele. Z nadzorom vnetljivih materialov se prepričajte, da so pogoji znotraj območja varni.

4) Preverjanje prisotnosti hladilnega sredstva

Pred delom in med njim je treba območje pregledovati z ustreznim detektorjem hladilnega sredstva, tako da se servisni tehnik zaveda obstoja eksplozivnega ozračja. Poskrbite, da je oprema za odkrivanje uhajanja, ki se uporablja, primerna za uporabo z vnetljivimi hladilnimi sredstvi, npr. da ne povzroča isker, da je ustrezno zatesnjena in da predstavlja varnost sama po sebi.

5) Prisotnost gasilnih aparatov

Če je treba na opremi za hlajenje ali na njenih pripadajočih delih opraviti kakršnakoli vroča dela, mora biti pri tem na razpolago vsa potrebna gasilna oprema. V bližini območja, kjer se izvaja polnjenje, mora biti nameščen gasilni aparat na suhi prah ali CO2.

Nobena oseba, ki opravlja dela, povezana s hladilnim sistemom, kar vključuje tudi izpostavljenost pri delu na ceveh, ki vsebujejo ali so vsebovale vnetljive hladilne tekočine, ne sme uporabljati virov vžiga na način, ki lahko povzroči nevarnost požara ali eksplozijo. Vsi možni viri vžiga, vključno z osebo, ki kadi

cigareto, morajo biti dovolj oddaljeni od mesta namestitve, popravila, odstranjevanja in odlaganja v času, ko lahko vnetljivo hladilno sredstvo uhaja in se sprošča v prostor. Pred začetkom kakršnega koli dela je treba pregledati območje okoli opreme, da se zagotovi, da ni nevarnosti vžiga oziroma tveganja zanj. Obesiti je treba znake «Kajenje prepovedano».

7) Prezračevana območja

Pred začetkom del na sistemu ali izvajanjem vročih del, se prepričajte, da je območje odprto oziroma da je primerno prezračevano. Določena stopnja prezračevanja naj se ohrani tudi med delom. Prezračevanje mora vsako hladilno sredstvo varno razpršiti in ga po možnosti izpihniti v ozračje.

8) Pregled opreme za hlajenje

Če se električne sestavne dele zamenja, morajo biti primerni za njihovo predvideno uporabo in ustrezati specifikacijam. Vedno je treba upoštevati proizvajalčeva navodila za vzdrževanje in servisiranje. Če ste v dvomu, se obrnite na proizvajalčevo tehnično službo za pomoč. Pri napravah, ki uporabljajo vnetljiva hladilna sredstva, je treba opraviti naslednje preglede: Količina polnjenja je v skladu z velikostjo prostora, v katerem so nameščeni deli, ki vsebujejo hladilno sredstvo; Prezračevalne naprave in ventili delujejo brezhibno in niso ovirani; Če se uporablja posredni hladilni krogotok, je treba pri sekundarnem krogotoku preveriti prisotnost hladilnega sredstva; Oznake na opremi morajo biti vidne in čitljive. Oznake in simbole, ki so nečitljivi, je treba popraviti; Hladilna cev ali sestavni hladilni deli se namestijo na mesto, kjer verjetno ne bodo izpostavljeni kakršnikoli snovi, zaradi katere bi sestavni deli, ki vsebujejo hladilna sredstva, lahko zarjaveli, razen če so ti sestavni deli izdelani iz materialov, ki so sami po sebi odporni na korozijo oziroma so pred njo primerno zaščiteni.

9) Pregledi električnih naprav

Popravila in vzdrževalna dela električnih sestavnih delov morajo vključevati začetne varnostne preglede in postopke preverjanja sestavnih delov. Če pride do okvare, ki bi lahko vplivala na varnost, se ne sme na krogotok priključiti nobenega električnega napajanja, dokler nepravilnost ali okvara ne bo dokončno odpravljena. Če okvare ni mogoče takoj odpraviti, z opravili pa je treba nadaljevati, se mora uporabiti primerno začasno rešitev. O tem je treba obvestiti lastnika opreme, tako da bodo vse vpletene strani s tem seznanjene. Začetni varnostni pregledi morajo vključevati:

• preverjanje, ali so kondenzatorji izpraznjeni: to je treba storiti na varen način, da se prepreči možnost iskrenja; preverjanje, da električni sestavni deli ali kabli pod napetostjo med polnjenjem, obnovo ali čiščenjem sistema niso izpostavljeni;
• preverjanje, ali obstaja kontinuirana ekvipotencialna ozemljitev.

2. Popravila zatesnjenih sestavnih delov

1) Pri popravilih zatesnjenih sestavnih delov je treba, preden se odstrani

zatesnjene pokrove, itd., vse električne napajalnike izključiti iz opreme, ki se jo bo popravljalo. Če naprava med servisnimi opravili nujno potrebuje električno napajanje, je treba na najbolj kritični točki namestiti stalno delujočo napravo za odkrivanje puščanja, ki opozarja na potencialno nevarno situacijo. Posebno pozornost je treba nameniti temu, kar je opisano v nadaljevanju, da se prepreči, da se pri delu na električnih sestavnih delih ohišje ne spremeni tako, da bi to vplivalo na raven varnosti. To vključuje poškodbe na kablih, preveliko število priključkov, sponke, ki ne ustrezajo originalnim specifikacijam, poškodbe tesnil, nepravilno nameščene kabelske uvodnice, itd. Poskrbite, da je naprava varno nameščena. Prepričajte se, da se tesnila ali tesnilni materiali niso tako poškodovali, da ne bi več mogli preprečevati vdora vnetljive atmosfere. Nadomestni deli morajo biti v skladu s specifikacijami proizvajalca. OPOMBA: uporaba tesnilne mase na osnovi silikona lahko zavira učinkovitost nekaterih vrst opreme za odkrivanje puščanja. Sestavnih delov, ki so varni sami po sebi, pred servisiranjem ni treba izolirati.

3. Popravilo sestavnih delov, ki so varni sami po sebi

Ne uporabljajte nobenih trajnih indukcijskih ali kapacitivnih obremenitev hladilnega tokokroga, ne da bi se prepričali, da to ne bo preseglo dovoljene napetosti in toka, primernega za uporabljeno opremo. Sestavni deli, ki so varni sami po sebi, so edini, na katerih je dovoljeno delati v vnetljivem ozračju in medtem, ko so pod napetostjo. Testne naprave morajo imeti ustrezne nazivne lastnosti. Sestavne dele zamenjajte samo z deli, ki jih je določil proizvajalec. Drugi deli lahko povzročijo, da hladilno sredstvo uhaja v ozračje in se vname.

Prepričajte se, da kabli niso izpostavljeni obrabi, koroziji, prekomernemu pritisku, vibracijam, ostrim robom ali katerimkoli drugim škodljivim vplivom iz okolja. Pri pregledu se mora upoštevati tudi učinke staranja ali stalnih vibracij iz virov, kot so kompresorji ali ventilatorji.

5. Zaznavanje vnetljivih hladilnih sredstev

Pri iskanju ali odkrivanju uhajanja hladilnega sredstva v nobenem primeru ne smete uporabljati potencialnih virov vžiga. Uporaba halogenske svetilke (ali katerega koli drugega detektorja z odprtim plamenom) ni dovoljena.

6. Načini odkrivanja uhajanja

Pri sistemih, ki vsebujejo vnetljive hladilne tekočine, veljajo za sprejemljive naslednji načini odkrivanja puščanja. Za zaznavanje vnetljivih hladilnih sredstev je treba uporabiti elektronske detektorje uhajanja, vendar pa njihova občutljivost morda ne bo zadostna, lahko pa bo potrebna le ponovna kalibracija (naprave za zaznavanje je treba umeriti na območju, kjer ni prisotnega hladilnega sredstva). Prepričajte se, da detektor ni potencialni vir vžiga in da je primeren za hladilno sredstvo, ki ga uporabljate. Oprema za odkrivanje puščanja mora biti nastavljena na odstotek LFL hladilnega sredstva in umerjena glede na uporabljeno hladilno tekočino, tako da se potrdi ustrezni odstotek plina (največ 25 %). Tekočine za odkrivanje uhajanja so primerne za uporabo pri večini hladilnih sredstev, izogibati pa se je treba uporabi detergentov, ki vsebujejo klor, saj lahko ta reagira na hladilno sredstvo, kar povzroči, da bakrene cevi zarjavijo. Če obstaja sum na uhajanje, je treba odstraniti/ugasniti vse odprte plamene. Če se odkrije uhajanje hladilnega sredstva in je potrebno spajkanje, se mora celotna količina hladilnega sredstva iz sistema odstraniti ali izolirati (z zapornimi ventili) v tistem delu sistema, ki je najbolj oddaljen od mesta puščanja. Skozi sistem se mora nato pred postopkom spajkanja in med njim spustiti dušik brez kisika.

7. Odstranitev in izpraznitev

Pri posegu v hladilni tokokrog zaradi popravila – ali iz kakršnegakoli drugega razloga - je treba uporabiti običajne postopke. Pri tem je pomembno, da se upošteva najboljša praksa, saj je vnetljivost tukaj dejavnik, ki vzbuja skrb. Slediti je treba naslednjemu postopku: - o dstranite hladilno sredstvo; - tokokrog prečistite z inertnim plinom; - n adaljujte s praznjenjem; - p onovno prečistite z inertnim plinom; - tokokrog odprite z rezanjem ali spajkanjem. Hladilno sredstvo je potrebno obnoviti s pomočjo ustreznih jeklenk za obnovo. Da se zagotovi varnost enote, je potrebno sistem sprati z dušikom brez kisika. Ta postopek bo morda potrebno večkrat ponoviti. Pri tem opravilu se ne sme uporabiti stisnjenega zraka ali kisika. S spiranjem se doseže odstranitev vakuuma v sistemu z dušikom brez kisika in se nadaljuje polnjenje, dokler ni dosežen delovni tlak, nato pride do spuščanja v ozračje in nazadnje do ustvarjanja vakuuma. Ta postopek je treba ponavljati, dokler v sistemu ni več hladilnega sredstva. Ko se opravi zadnje polnjenje z dušikom brez kisika, je za omogočanje dela sistem potrebno prezračiti na atmosferski tlak. Ta postopek je nujno potreben, kadar je na ceveh treba opraviti spajkanje.

Poskrbite, da vtičnica vakuumske črpalke ni blizu nobenega vira vžiga in da je ves čas na voljo prezračevanje.

8. Postopki polnjenja

Poleg običajnih postopkov polnjenja je treba upoštevati naslednje zahteve: - Poskrbite, da med uporabo opreme za polnjenje ne pride do onesnaženja različnih hladilnih sredstev. Cevi ali vodi morajo biti čim krajši, da bi bila v njih kar najmanjša količina hladilnega sredstva. - Jeklenke morajo stati pokonci. - Pred polnjenjem sistema s hladilnim sredstvom se prepričajte, da je hladilni sistem ozemljen. - Ko je polnjenje končano, sistem označite (če tega še niste storili). - Pazite, da hladilnega sistema preveč ne napolnite. Pred ponovnim polnjenjem sistema je potrebno njegov tlak preizkusiti z dušikom brez kisika. Sistem je treba ob koncu polnjenja, vendar pred začetkom delovanja, preizkusiti glede uhajanja. Preden zapustite lokacijo, je treba ponovno opraviti preizkus tesnosti.

Pred začetkom izvajanja tega postopka je nujno, da tehnik v celoti spozna opremo v vseh njenih podrobnostih. Dobra praksa priporoča, da se vsa hladilna sredstva varno obnovijo. Preden opravite to nalogo, je treba vzeti vzorec olja in hladilnega sredstva, če bi bila pred ponovno uporabo obnovljenega hladilnega sredstva potrebna analiza. Preden se lotite te naloge, je ključnega pomena, da je na voljo električna energija. a. Spoznajte opremo in njeno delovanje. b. Sistem električno izolirajte. c. Pred začetkom postopka se prepričajte naslednje: Da je, če se to zahteva, na voljo mehansko upravljana oprema za rokovanje z jeklenkami s hladilnim sredstvom; Da je vsa osebna zaščitna oprema na voljo in se uporablja pravilno; Postopek obnovitve mora ves čas nadzirati pristojna oseba; Oprema za obnovitev in jeklenke so v skladu z ustreznimi standardi. d. Če je mogoče, izčrpajte sistem s hladilnim sredstvom. e. Če vakuumiranje ni mogoče, pripravite zbiralnik tako, da se lahko hladilno sredstvo izvleče iz različnih delov sistema. f. Pred začetkom obnovitve se prepričajte, da je jeklenka nameščena na tehtnici. g. Zaženite napravo za obnovo in jo pustite delovati v skladu z navodili proizvajalca. h. Jeklenk ne smete preveč napolniti (ne več kot 80 % tekočine polnjenja).

i. Ne presezite največjega delovnega tlaka na jeklenki, četudi bi bilo to le

j. Ko so jeklenke pravilno napolnjene in je postopek končan, poskrbite, da so jeklenke in oprema takoj odstranjene z lokacije in da so vsi izolacijski ventili na opremi zaprti. k. Obnovljeno hladilno sredstvo se ne sme napolniti v drug hladilni sistem, razen če je bilo očiščeno in pregledano.

Na opremi mora biti nalepljena nalepka, ki označuje, da je bila odpisana in da v njej ni več hladilnega sredstva. Na nalepki morata biti datum in podpis. Prepričajte se, da so na napravah nalepke, ki označujejo, da vsebujejo vnetljive hladilne tekočine.

Pri odstranjevanju hladilnega sredstva iz sistema zaradi servisnih opravil ali izločitve se priporoča uporabo dobre prakse, tako da se lahko vsa hladilna sredstva odstrani varno. Pri prenosu hladilnih sredstev v jeklenke poskrbite, da se pri tem uporablja samo ustrezne jeklenke za obnovljeno hladilno sredstvo. Zagotovite, da je na voljo ustrezno število jeklenk za zadrževanje celotnega polnjenja v sistemu. Vse jeklenke, ki jih boste uporabili, so zasnovane za obnovljeno hladilno sredstvo in tudi označene za to hladilno sredstvo (npr. posebne jeklenke za obnovo hladilnega sredstva). Jeklenke morajo biti opremljene z ventili za sprostitev tlaka in s pripadajočimi zapornimi ventili v dobrem delovnem stanju. Jeklenke za obnovo se izprazni in, če je mogoče, pred postopkom obnove tudi ohladi. Oprema za obnovo mora biti v dobrem delovnem stanju in imeti navodila za njeno uporabo, ki so vedno pri roki, ter biti primerna za obnovo vnetljivih hladilnih sredstev. Poleg tega mora biti na voljo tudi komplet umerjenih tehtnic za tehtanje, ki so v dobrem delovnem stanju. Cevi morajo biti opremljene z neprepustnimi obojkami za odklop in biti v dobrem stanju. Pred uporabo naprave za obnovo preverite, ali je ta v dobrem delovnem stanju, če je pravilno vzdrževana in če so vsi pripadajoči električni sestavni deli zatesnjeni, da med sproščanjem hladilnega sredstva ne pride do vžiga. Če ste v dvomu, se obrnite na proizvajalca. Obnovljeno hladilno sredstvo se mora vrniti njegovemu dobavitelju v ustrezni jeklenki za obnovo, ob tem pa mora biti izdelan tudi ustrezen zapisnik o prenosu odpadnih snovi. Hladilnih sredstev ne mešajte v enotah za obnovo, zlasti ne v jeklenkah. Če je kompresorje ali olja kompresorja treba odstraniti, poskrbite da se izpraznijo na sprejemljivo raven, tako da se zagotovi, da vnetljivo hladilno sredstvo ne ostane v mazivu. Postopek izpraznitve se opravi, preden se kompresor vrne dobavitelju. Za pospešitev tega postopka naj se na ohišju kompresorja uporablja le električno gretje. Ko se olje izpusti iz sistema, je to treba narediti varno.

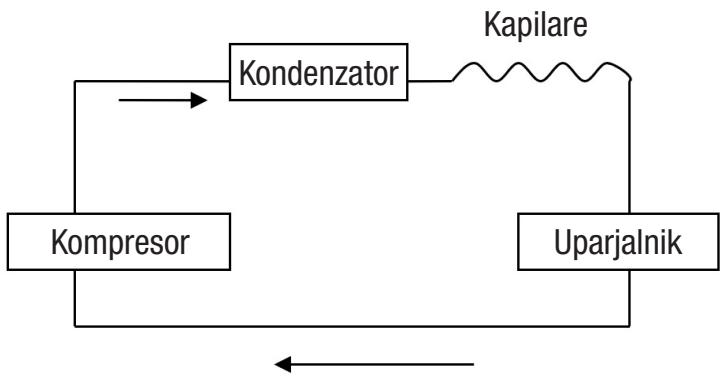

Kapilare Kondenzator Kompresor Uparjalnik ODSTRANITEV Na napravah (odpadna električna in elektronska oprema (OEEO)) je natisnjen znak prečrtanega smetnjaka, ki opominja na obveznosti ločenega zbiranja. To pomeni, da je treba s to napravo ravnati v skladu z evropsko direktivo 2012/19/EU, da bi jo lahko razstavili in reciklirali, da se čim bolj zmanjša vpliv na zdravje ljudi in okolje. Potrošnik ima na izbiro, da odsluženo napravo preda lokalnim organom ali svojemu prodajalcu.

POPRODAJNI SERVIS / GARANCIJA

1. Izdelki ELSAY so zasnovani v skladu z najzahtevnejšimi standardi kakovosti,

ki veljajo za izdelke za dom.

2. Za izdelke ELSAY velja zakonski garancijski rok (24 mesecev), ki začne teči

od dneva potrošnikovega nakupa ali od datuma dobave izdelka. Poleg te zakonske garancije nudi E. Leclerc tudi podaljšanje jamstva za eno leto (12 mesecev), s čimer se skupno garancijsko obdobje podaljša na 3 leta (36 mesecev). Podaljšanje garancijskega roka, ki ga ponuja E. Leclerc, ne velja za dodatke* (sesalna vrečka, vrč, itd.). Zaradi popravil in posegov v okviru zakonskega jamstva za skladnost bo izdelku zagotovljeno podaljšanje zakonske garancije za skladnost za 6 mesecev. Pri popravilih in posegih, ki bodo opravljeni v dodatnem garancijskem obdobju oziroma med trajanjem podaljšane garancije, ki jo nudi E. Leclerc, pa do podaljšanja trajanja jamstva ne bo prišlo.

4. Garancija pokriva vse okvare ali pomanjkljivosti, zaradi katerih je izdelek

neprimeren za uporabo, zato ga lahko potrošnik v garancijskem roku vrne.

5. Če izdelka ELSAY v času celotne garancijske dobe (zakonska garancija za

skladnost in podaljšanje garancije, ki ga ponuja E. Leclerc) ni mogoče popraviti, se ga zamenja, celotna garancija pa se podaljša.

6. Garancija ne zajema* škode, okvar, pomanjkljivosti ali nepravilnosti, ki so posledica:

a. uporabe ali namestitve, ki ni v skladu z napotki, podanimi v priloženem navodilu; b. poškodb, ki so nastale na izdelku zaradi zunanjega vzroka; c. spremembe tehničnih značilnosti, ki jo je opravil uporabnik; d. uporabe v profesionalne namene. *Na podlagi presoje v poprodajnih servisih E. LECLERC oziroma presoje na prodajnem mestu E. LECLERC.

7. Garancijo se lahko uveljavlja samo na prodajnih mestih E. LECLERC.

V primeru morebitnih nepravilnosti oziroma težav z izdelkom se morate vedno obrniti na prodajno mesto E. LECLERC, da boste lahko izkoristili storitve, ki jih zajema garancija.

8. Vse zahteve za storitev poprodajnega servisa se lahko obravnava le, če:

a. Predložite dokaz o nakupu (blagajniški listek ali kartica E. LECLERC) b. Je izdelek popolnoma enak kupljenemu.

9. Vse dodatne informacije lahko dobite v vaši trgovini E. LECLERC.

10. Na voljo vam je tudi telefonska številka za pomoč

0800 35 35 20 (klic brez dodatne pristojbine). *Če se dodatke prodaja ločeno od izdelka
