NAVODILA ZA UPORABO KD49XE8096BAEP SONY
Oro cirkuliacija užblokuota.
Opomba
- Če želite kable položiti v steno, naredite odprtino v steni in pred polaganjem kablov vanjo vstavite cev. Da kabel ne bi bil stisnjen, naredite odprtino za podnožjem (20) A, podnožje z adapterjem in tesnilom (20) E, tesnilo (60) K na obodu.
5 Povežite kable v snop.
- Pri dejanskih modelih »□« označuje številke in/ali znake, ki veljajo za posamezen model.
Kupci
Za zaščito izdelka in iz varnostnih razlogov družba Sony močno priporoča, da montažo televizorja prepustite prodajalcem Sony ali pooblaščenim izvajalcem. Montaže ne poskušajte izvesti sami.
Za prodajalce Sony in pooblaščene izvajalce
Pri montaži, rednem vzdrževanju in pregledih tega izdelka bodite izredno pozorni na varnost.
Za montažo tega izdelka potrebujete dovolj znanja, to še posebej velja za določanje nosilnosti stene glede na težo televizorja. Stensko montažo tega izdelka zaupajte prodajalcem Sony ali pooblaščenim izvajalcem, med samo montažo pa bodite posebej pozorni na varnost. Družba Sony ne odgovarja za nobeno škodo ali poškodbo, ki je posledica malomarnega ravnanja ali nepravilne montaže.
Za pravilno in varno montažo upoštevajte Navodila za uporabo nosilca za stensko montažo, Priročnik za začetnike televizorja in navodila v tem priročniku.
O varnosti
Zahvaljujemo se vam za nakup tega izdelka.
Kupci
Za vgradnjo tega izdelka potrebujete dovolj znanja. Vgradnjo prepustite prodajalcem Sony ali pooblaščenim izvajalcem in bodite med vgradnjo še posebej pozorni na varnost. Podjetje Sony ne prevzema odgovornosti za kakršno koli škodo ali telesne poškodbe, ki nastanejo zaradi nepravilnega ravnanja ali vgradnje ali zaradi vgradnje česar koli razen predpisanega izdelka. To ne vpliva na vaše (morebitne) pravice, ki jih imate kot potrošnik.
Za prodajalce Sony
Za vgradnjo tega izdelka potrebujete dovolj znanja. Obvezno temeljito preberite ta priročnik za vgradnjo, da boste lahko pravilno opravili vgradnjo. Podjetje Sony ne prevzema odgovornosti za kakršno koli škodo ali telesne poškodbe, ki nastanejo zaradi nepravilnega ravnanja ali vgradnje. Po vgradnji dajte ta priročnik kupcu.
Ta priročnik z navodili opisuje pravilno ravnanje z izdelkom in daje pomembna varnostna navodila za preprečevanje nesreč. Obvezno temeljito preberite ta priročnik in pravilno uporabljajte izdelek. Ta priročnik shranite za uporabo v prihodnje.
Izdelki Sony so razviti tako, da so varni. Vseeno pa lahko pri nepravilni uporabi izdelka pride do hudih telesnih poškodb zaradi požara, električnega udara, prevračanja izdelka ali padca izdelka. Za preprečevanje takih nesreč obvezno upoštevajte varnostna navodila.
POZOR
Predpisani izdelki
Ta nosilec za stensko montažo je namenjen za uporabo s predpisanimi televizorji. Pri televizorjih glejte Referenčni vodič, da vidite, ali lahko uporabljate nosilec za stensko montažo.
Stranke
OPOZORILO
Če ne upoštevate naslednjih varnostnih navodil, lahko pride do hudih telesnih poškodb ali smrti zaradi požara, električnega udara ali padca izdelka.
Vgradnjo prepustite pooblaščenim izvajalcem in pri tem pazite, da v bližini ni majhnih otrok.
Če nosilec za stensko montažo ali televizor nista pravilno vgrajena, lahko pride do naslednjih nesreč. Poskrbite, da vgradnjo opravijo pooblaščeni izvajalci.
- Televizor lahko pade in povzroči hudo telesno poškodbo, na primer podplutbo ali zlom.
- Če je stena, na katero je vgrajen nosilec za stensko montažo, nestabilna, neravna ali nepravokotna na tla, lahko enota pade in povzroči telesne poškodbe ali materialno škodo. Stena mora prenesti najmanj štirikratno težo televizorja. (Za težo televizorja glejte njegov Referenčni vodič.) Če vgradnja nosilca za stensko montažo ni dovolj trdna, lahko enota pade in povzroči telesne poškodbe ali materialno škodo.
Selitev ali snemanje televizorja prepustite pooblaščenim izvajalcem.
Če televizor prevažajo ali snemajo osebe, ki niso pooblaščeni izvajalci, lahko pade in povzroči telesne poškodbe ali materialno škodo. Poskrbite, da televizor prenašata ali snemata vedno vsaj dve osebi.
Ne odstranjujte vijakov itd., ko vgrajujete televizor.
Sicer lahko televizor pade in povzroči telesne poškodbe ali materialno škodo.
Ne predelujte delov nosilca za stensko montažo.
Sicer lahko nosilec za stensko montažo pade in povzroči telesne poškodbe ali materialno škodo.
Ta nosilec za stensko montažo je namenjen za uporabo samo s predpisanimi izdelki. Če namestite opremo, ki ni predpisana, lahko pade ali se polomi in povzroči telesne poškodbe ali materialno škodo.
Na nosilec za stensko montažo ne nameščajte nobenega drugega bremena kot televizor. Televizorja ne tresite v smeri levo/desno ali navzgor/navzdol.
Sicer lahko televizor pade in povzroči telesne poškodbe ali materialno škodo.
Na televizor se ne naslanjajte in se nanj ne obesajte.
Na televizor se ne naslanjajte in se nanj ne obesajte, saj lahko pade na vas in povzroči hude telesne poškodbe.
POZOR
Če ne upoštevate naslednjih varnostnih navodil, lahko pride do telesnih poškodb ali materialne škode.
Izdelka med čiščenjem in vzdrževanjem ne obravnavajte s preveliko silo.
Na zgornjo stran televizorja ne delujte s preveliko silo. Sicer lahko televizor pade in povzroči telesne poškodbe ali materialno škodo.
Varnostna opozorila
- Če dolgo uporabljate televizor, nameščen na nosilcu za stensko montažo, se lahko stena za ali nad televizorjem razbarva ali pa se lahko odlepi tapeta, odvisno od materiala stene.
- Če odstranite na steno vgrajeni nosilec za stensko montažo, ostanejo luknje za vijake.
- Nosilca za stensko montažo ne uporabljajte na mestu, kjer bi lahko bil izpostavljen mehanskim tresljajem.
Vgradnja nosilca za stensko montažo
Za prodajalce Sony
OPOZORILO
Ta navodila so namenjena samo za prodajalce Sony. Obvezno preberite zgornja varnostna navodila in bodite med vgradnjo, vzdrževanjem ter preverjanjem tega izdelka posebej pozorni na varnost.
Nosilca za stensko montažo ne namestite na stenske površine, kjer bi vogali ali stranice televizorja štrleli stran od površine stene.
Nosilca za stensko montažo ne namestite na stenske površine, kot so stebri, kjer bi vogali ali stranice televizorja štrleli stran od površine stene. Če se oseba ali predmet zadane ob štrleči vogal ali stranico televizorja, lahko povzroči telesne poškodbe ali materialno škodo.
Televizorja ne vgradite nad ali pod klimatsko napravo.
Če je televizor dolgo izpostavljen puščanju vode ali zračnim tokovom iz klimatske naprave, lahko zato pride do požara, električnega udara ali okvare na televizorju.
Nosilec za stensko montažo obvezno trdno vgradite na steno po navodilih v teh navodilih za uporabo.
Če je kateri od vijakov razrahLjan ali pade, lahko nosilec za stensko montažo pade in povzroči telesne poškodbe ali materialno škodo. Obvezno uporabite primerne vijake za material stene in trdno vgradite enoto z najmanj štirimi vijaki premera 8 mm (ali enakovrednimi).
Obvezno pravilno uporabite priložene vijake in pritrditvene dele, skladno z navodili v tem priročniku z navodili. Če uporabite druge dele, lahko televizor pade in koga telesno poškoduje ali pa se lahko poškoduje televizor.
Obvezno pravilno sestavite nosilec po navodilih, ki so razložena v teh navodilih za uporabo.
Če je kateri od vijakov razrahljan ali pade, lahko televizor pade in povzroči telesne poškodbe ali škodo na televizorju.
Vijake obvezno trdno zategnite na predvidenem mestu.
Če tega ne storite, lahko televizor pade in koga telesno poškoduje ali pa se lahko poškoduje televizor.
Pazite, da med vgradnjo televizorja ne izpostavite udarcem.
Če je televizor izpostavljen udarcem, lahko pade ali se polomi. To lahko povzroči telesne poškodbe.
Televizor obvezno vgradite na navpično in ravno steno.
Sicer lahko televizor pade in povzroči telesne poškodbe.
Po pravilni vgradnji televizorja pravilno pritrdite kable.
Če se ljudje ali predmeti zapletejo v kable, lahko to koga telesno poškoduje ali pa se lahko poškoduje televizor.
Ne dovolite, da bi prihajalo do stiskanja napajalnih ali povezovalnih kablov.
Če se napajalni ali povezovalni kabli stisnejo med enoto in steno ali se na silo zvijajo ali upogibajo, se lahko razkrijejo notranji vodniki, kar lahko povzroči kratek stik ali električno prekinitev. To lahko povzroči požar ali električni udar.
Vijaki za pritrditev nosilca za stensko montažo na steno niso priloženi.
Pri vgradnji nosilca za stensko montažo uporabite vijake, ki so primerni za material in zgradbo stene.
Vgradnja televizorja na steno
Postopek vgradnje se razlikuje glede na televizor.
Za pritrditev televizorja na steno uporabite nosilec za stensko montažo SU-WL450.
Opomba
- Odstranjene vijake shranite na varnem mestu, zunaj dosega otrok.
Priprava za vgradnjo
Pred vgradnjo imejte pri roki referenčni vodič televizorja. - Pred sestavljanjem poskrbite, da imate križni izvijač, ki se prilega vijakom. - Potrdite mesto vgradnje televizorja. - Pripravite najmanj štiri vijake premera 8 mm in en premera 5 mm ali enakovredne (niso priloženi). Izberite vijake, ki so primerni za material stene.
Preverjanje delov
Priloženo pri SU-WL450
- Preverite, ali so vsi deli priloženi.
| A Podstavek (20) (1) | B Škripec (2) |
| C Vijak 6x20 (4) | D Vijak 4x20 s pušo (2) |
| E Distančnik (20) (2) | F Jermen (1) |
| G Puša (20) (M4) (2) | H Vijak 4x20 (2) |
| I Prilagodilnik podstavka (2) | J Vijak 4x10 (8) |
| K Distančnik (60) (2) | L Vijak 6x50 (2) |
| M Puša (M4) (2) | N Vijak 4x50 (2) |
| O Prikljucek za stensko montažo (S) (2) | P Distančnik (2) |
| Q Podložka (1) | R Vijak 5x12 (1) |
Priloženo televizorju (pritrjeno zadaj)
Izbiranje mesta vgradnje
1 Odločite se za mesto vgradnje.
Na steni naj bo dovolj prostora za televizor, stena pa mora prenesti najmanj štirikratno težo televizorja.

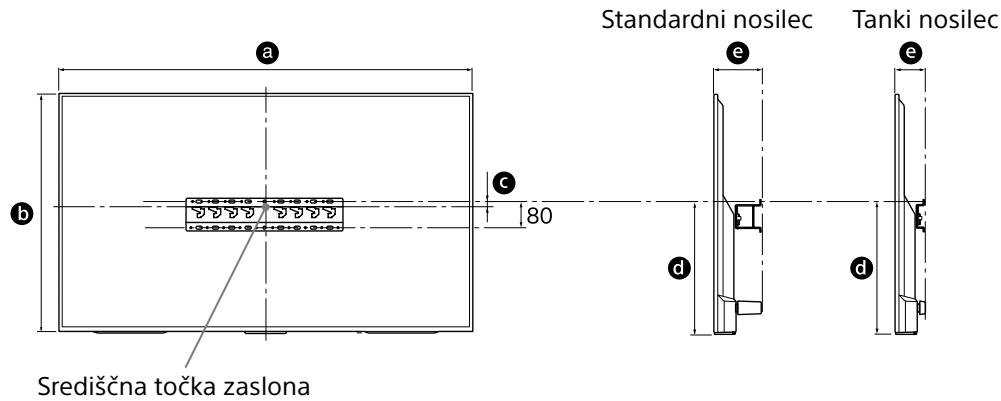

Za stensko montažo televizorja upoštevajte naslednjo tabelo. Težo televizorja preverite v referenčnem vodiču televizorja.
Enota: mm
| Naziv modela
KD- | Mere zaslona | Središčna
mera
zaslona | Dolžina nosilca |
| a | b | c | d | e | |
| | | | Standardni
nosilec | Tanki
nosilec |
| 65X850☐C | 1.453 | 844 | 21 | 450 | 133 | 91 |
| 55X850☐C | 1.236 | 722 | 116 | 485 | 115 | 73 |
| 49X830☐C | 1.093 | 643 | 206 | 536 | 107 | 65 |
| 43X830☐C | 961 | 568 | 191 | 483 | 107 | 65 |
Opomba
Vrednosti v tabeli se lahko rahlo razlikujejo glede na vrsto montaže.

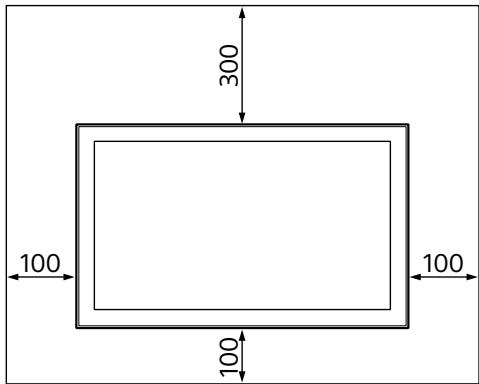

Pazite na primerno razdaljo med televizorjem in stropom ter štrlečimi deli stene, kot je prikazano spodaj.
Enota: mm
- Za zagotovitev ustreznega prezračevanja in preprečevanje nabiranja umazanije ali prahu:
- Televizorja ne polagajte plosko, ne nameščajte ga obrnjenega na glavo ali z zaslonom ali s stranico proti steni.
- Televizorja ne postavljajte na polico, preprogo, posteljo ali v omaro.
- Televizorja ne pokrivajte s krpo ali predmeti, kot je časopis ipd.
- Televizorja ne nameščajte, kot je prikazano spodaj.
Kroženje zraka je blokirano.
Opomba
- Če nameravate napeljati kable po steni, pred začetkom vgradnje naredite luknjo v steni, da vstavite kable.
Da preprečite stiskanje kablov, prijavite luknjo v steni zunaj območja podstavka (20) A, prilagodilnika podstavka 1 in distančnika (20) E, distančnika (60) K.
2 Izberite način vgradnje na steno. Razdalja od zadnje strani televizorja do stene je nastavljiva, kot kaže spodnja slika.
2-a Standardni nosilec
2-b Tanki nosilec
- Če izberete 2-b, je dostop do zadnjih priključkov omejen.
3 Za položaj pritrditve osnovnega podstavka glejte spodnjo tabelo. Če izberete 2-b, preskočite ta korak.
| Naziv modela KD- | Lokacija kavlja |
| 65X850☐C | a |
| 55X850☐C | b |
| 49X830☐C |
| 43X830☐C | c |
Namestite prilagodilnik podstavka ① z vijakom (PSW 4x10) ② na podstavek (20) A, če izberete 2-a.
4 Določite položaje vijakov za vgradnjo podstavka (20) A.
Glejte tehnične podatke na strani 12. Če izberete 2-a, uporabite položaj lukenj prilagodilnika podstavka ①.
OPOZORILO
- Stena mora prenesti najmanj štirikratno težo televizorja (za težo televizorja glejte njegov referenčni vodič). Določite nosilnost stene, na katero boste namestili televizor. Po potrebi ustrezno okrepite steno.
Vgradnja podstavka na steno
- Pripravite najmanj štiri vijake premera 8 mm ali enakovredne (niso priloženi).
- Namestite štiri vijake na luknje prilagodilnika podstavka ① s podstavkom (20) ④ (samo 2-a).
- Podstavek (20) A vgradite vodoravno na steno.
Priprava na vgradnjo televizorja
1 Odstranite vijake s hrbtne stranice televizorja (samo model KD-65X850□C).

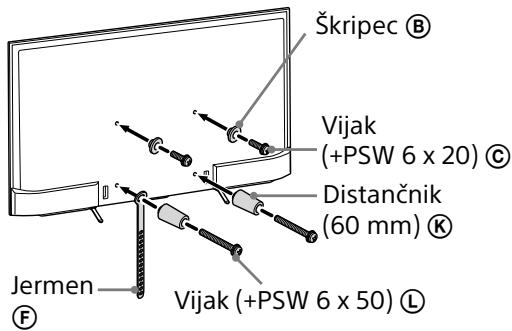

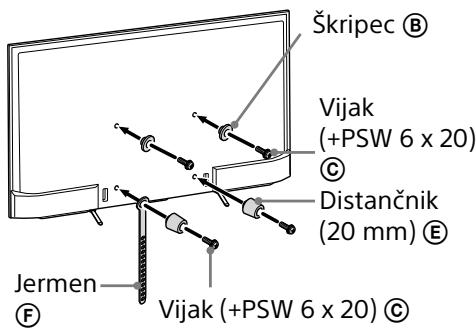

2 Namestite dele za pritrditev nosilca za stensko montažo. Preverite dele za pritrditev, glejte »Priloženo pri SU-WL450« v »Preverjanje delov« na 5. strani.
Opomba
- Dele za pritrditev trdno pritrdite z vijaki. Pri uporabi električnega izvijača nastavite navor na približno 1,5 N·m {15 kgf·cm}.
- Neuporabljene dele shranite na varno mesto za prihodnjo uporabo. Shranite ta priročnik za prihodnjo uporabo.
Standardni nosilec (2-a)
Tanki nosilec (2-b)
Opomba
Pri uporabi tega načina montaže uporaba določenih priključkov na hrbtni strani televizorja ni mogoča.
3 Na televizor priključite potrebne kable.
Pred vgradnjo televizorja na steno obvezno priključite kable. Ko je televizor vgrajen, kablov ne boste mogli priključiti. Glejte televizorju priložen Referenčni vodič.
4 Odstranite držalo za kable (priloženo televizorju).
(samo modeli KD-55X850□C/49X830□C/43X830□C)
5 Združite kable.
Pri modelih KD-55X850□C/49X830□C/43X830□C držalo za kable pritrdite na eno od notranjih lukenj.
Opomba
Napeljevanje kablov v steni prepustite izvajalcu z ustreznimi dovoljenji. - Povezovalne kable pred vgradnjo na steno združite v snope, da preprečite hojo po njih.
6 Namizno stojalo odstranite s televizorja.
Namestitev televizorja na steno
1 Televizor vgradite na podstavek.
- Za mesto škripcev ⑧ za obešanje na podstavek glejte tabelo z merami v 3. koraku v odseku »Izbiranje mesta vgradnje« na 7. strani.
- Televizor trdno držite z obema rokama in previdno obesite škripce ⑧, ki so pritrjeni na zadnjo stran televizorja, na podstavek, pri tem pa obvezno preverite obliko lukenj.
- Po vgradnji televizorja na steno potrdite, da so škripci ⑧ trdno zataknjeni v podstavek ali prilagodilnik podstavka.
2-a
2-b
OPOZORILO
- Poskrbite, da televizor prenašata vedno vsaj dve osebi.
2 Preprečevanje premikanja spodnjega dela televizorja.
- Potegnite ohlapni del jermena (F) in ga dobro pritrdite na steno.
- Uporabite vijak premera 5 mm ali enakovrednega (ni priložen).
Opomba
- Spodnji del televizorja poskusite potegniti malo k sebi, da se prepričate, da se ne bo premaknil naprej. Če se premika, ni pravilno pritrjen in morate znova trdno pritrditi jermen (F).
Preverjanje vgradnje
Preverite naslednje točke.
- Škripci (8) so trdno zataknjeni v podstavek ali prilagodilnik podstavka.
- Kabli niso zviti ali stisnjeni.
- Jermen (1) je napet.
OPOZORILO
Napačna postavitev izmeničnega napajalnega kabla itd. lahko povzroči požar ali električni udar zaradi kratkega stika. Poskrbite, da zaradi varnosti preverite vgradnjo.
Pri odstranjevanju televizorja opravite prejšnji postopek vgradnje v obratnem vrstnem redu.
OPOZORILO
- Poskrbite, da televizor odstranita vedno najmanj dve osebi.
Tehnični podatki
Mere: (približno) (mm)
a: 100
b : 200
c : 300
d : 80
e : 400
f : 480
g : 100
h1 : 20 (pri 2-b)
h2 : 60 (pri 2-a)
Teža (samo podstavek): (približno) (kg)
0,8
Zasnovni tehnični podatki se lahko kadar koli
nenapovedano spremenijo.

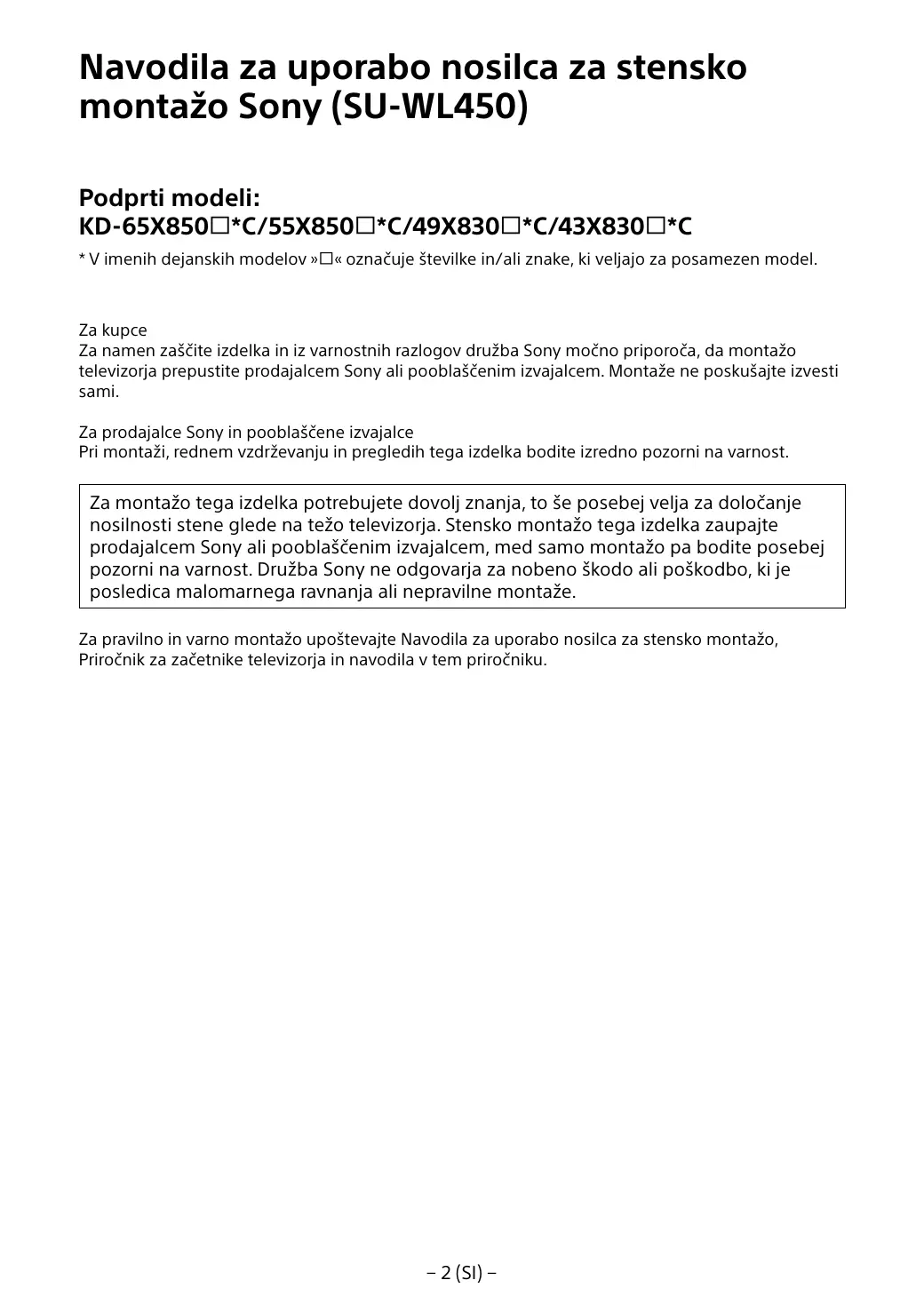

Informacije za namestitev Sony nosilca za postavljanje na zid (SU-WL450)
Podprti modeli:
KD-65X850*C/55X850*C/49X830*C/43X830*C
- V dejanskih imenih modelov »□« označuje številke in/ali črke, značilne za posamezni model.
Za uporabnike
Zaradi zaščite izdelka in varnostnih razlogov Sony toplo priporoča, da namestitev vašega
televizorja opravijo Sonyjevi prodajalci ali pooblaščeni dobavitelji. Ne poskušajte ga namestiti sami.
Za Sonyjeve prodajalce in dobavitelje
Med namestitvijo, rednim vzdrževanjem in preizkušanjem tega izdelka posvetite polno pozornost varnosti.
Za namestitev tega izdelka, zlasti za določitev trdnosti stene, da prenese težo televizorja, je potrebno ustrezno strokovno znanje. Poskrbite, da bo pritrditev tega izdelka na steno zaupana Sonyjevim prodajalcem ali pooblaščenim dobaviteljem ter da bo med namestitvijo ustrezna pozornost namenjena varnosti. Sony ne odgovarja za kakršno koli škodo ali poškodbo, ki bi nastala zaradi nepravilnega ravnanja ali namestitve.
Zaradi varnosti in pravilne namestitve upoštevajte Navodila za uporabo za namestitev na steno, Vodnik za začetek uporabe televizorja in napotke v tem priročniku.
O varnosti
