מדריך למשתמש KD49XE8096BAEP SONY

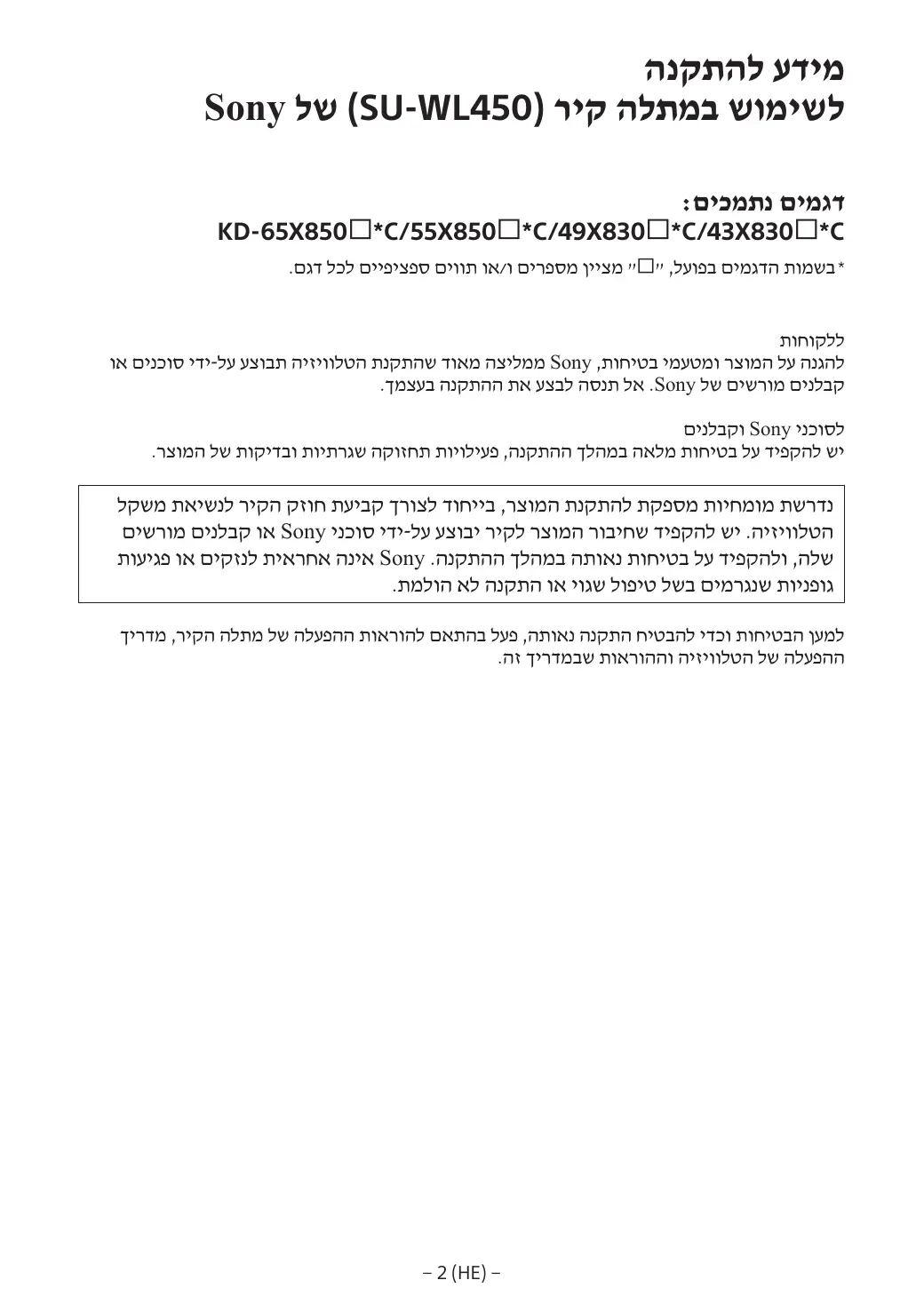

להגנה על המוצר ומטעמי בטיחות Sony ,ממליצה מאוד שהתקנת הטלוויזיה תבוצע על-ידי סוכנים או קבלנים מורשים של .Sonyאל תנסה לבצע את ההתקנה בעצמך. לסוכני Sonyוקבלנים יש להקפיד על בטיחות מלאה במהלך ההתקנה ,פעילויות תחזוקה שגרתיות ובדיקות של המוצר. נדרשת מומחיות מספקת להתקנת המוצר ,בייחוד לצורך קביעת חוזק הקיר לנשיאת משקל הטלוויזיה .יש להקפיד שחיבור המוצר לקיר יבוצע על-ידי סוכני Sonyאו קבלנים מורשים שלה ,ולהקפיד על בטיחות נאותה במהלך ההתקנה Sony .אינה אחראית לנזקים או פגיעות גופניות שנגרמים בשל טיפול שגוי או התקנה לא הולמת. למען הבטיחות וכדי להבטיח התקנה נאותה ,פעל בהתאם להוראות ההפעלה של מתלה הקיר ,מדריך ההפעלה של הטלוויזיה וההוראות שבמדריך זה. − 2 (HE) −

נדרשת מומחיות על-מנת להתקין מוצר זה .הקפד שההתקנה תבוצע על-ידי סוכנים של Sonyאו קבלנים מורשים ושים לב לבטיחות בזמן ההתקנה. Sonyאינה אחראית לכל נזק או פציעה שתיגרם כתוצאה מטיפול או התקנה בלתי נאותים ,או כתוצאה מהתקנה אחרת זולת המוצר המפורט .זכויותיך המעוגנות בחוק (אם קיימות) לא

לספקים של Sony נדרשת מומחיות על-מנת להתקין מוצר זה .קרא היטב את מדריך ההוראות הזה כדי לבצע את עבודת ההתקנה בבטחה Sony .אינה אחראית לכל נזק או פציעה שתיגרם כתוצאה מטיפול או התקנה בלתי נאותים .מסור חוברת זו ללקוח לאחר ההתקנה. מדריך הוראות זה מראה את הטיפול הנכון במוצר ואמצעי זהירות חשובים הנחוצים למניעת תאומות .הקפד לקרוא מדריך זה היטב ולהשתמש נכון במוצר .שמור את המדריך לעיון עתידי. התכנון של מוצרי Sonyמתבצע תוך מחשבה על בטיחות .שימוש לא נכון במוצרים עלול לגרום לפציעה חמורה בעקבות שריפה ,התחשמלות ,התהפכות המוצר או נפילתו .הקפד על נקיטת אמצעי הזהירות למניעת תאונות שכאלה.

המוצרים המפורטים מתלה הקיר מיועד לשימוש רק עם הטלוויזיות המפורטות .עבור מכשירי טלוויזיה ,עיין במדריך העיון הרלוונטי כדי לאמת שניתן להשתמש במתלה הקיר. אי הקפדה על אמצעי הזהירות הבאים עלולה לגרום לפציעה חמורה או מוות כתוצאה משריפה ,התחשמלות או נפילת המוצר. הקפד שההתקנה תבוצע על-ידי סוכנים מורשים והרחק ילדים בזמן התקנה לא נכונה של מתלה הקיר או הטלוויזיה עלולים לגרום לתאונות הבאות. הקפד שההתקנה תבוצע על-ידי קבלנים ˎ ˎהטלוויזיה עלולה ליפול ולגרום לפציעה חמורה כגון חבורה או שבר. ˎ ˎאם הקיר שעליו מותקן מתלה הקיר אינו יציב ,אינו אחיד או אינו מאונך לרצפה ,היחידה עלולה ליפול ולגרום לפציעה או נזק לרכוש .על הקיר להיות מסוגל לתמוך במשקל של לפחות פי ארבע ממשקל הטלוויזיה. (עיין במדריך העיון של הטלוויזיה כדי לדעת מה משקלה). ˎ ˎאם התקנת מתלה הקיר על הקיר אינה מספיק איתנה ,היחידה עלולה ליפול ולגרום לפציעה או נזק לרכוש. הקפד שהעברת הטלוויזיה או הסרתה תתבצע על-ידי קבלנים מורשים. אם העברת הטלוויזיה או הסרתה תבוצע על-ידי אנשים שאינם קבלנים מורשים ,היא עלולה ליפול ולגרום לפציעה או נזק לרכוש. הקפד שנשיאת הטלוויזיה או הסרתה תבוצע על-ידי שני אנשים או יותר. אל תסיר ברגים וכו’ לאחר תליית הטלוויזיה. אם תעשה כן ,הטלוויזיה עלולה ליפול ולגרום לפציעה או לנזק לרכוש. אל תבצע שינויים לחלקים של מתלה הקיר. אם תעשה כן ,מתלה הקיר עלול ליפול ולגרום לפציעה או לנזק לרכוש. את תתלה ציוד זולת המוצר מתלה הקיר מיועד לשימוש רק עם המוצר המפורט .אם תתלה ציוד השונה מזה שפורט ,הוא עלול ליפול או להישבר ולגרום לפציעה או נזק לרכוש. − 3 (HE) − אל תתלה שום עומס זולת הטלוויזיה על מתלה הקיר. אל תטלטל את הטלוויזיה שמאלה/ימינה ,למעלה/ אם תעשה כן ,הטלוויזיה עלולה ליפול ולגרום לפציעה או לנזק לרכוש. אל תישען על הטלוויזיה או אל תישען על הטלוויזיה או תיתלה עליה שכן היא עלולה ליפול עליך ולגרום לפציעה

אי הקפדה על אמצעי הזהירות הבאים עלולה להוביל לפציעה או לנזק לרכוש. אין לטפל המוצר בכוח מופרז במהלך הניקוי או התחזוקה. אל תפעיל כוח מופרז על החלק העליון של הטלוויזיה .אם תעשה כן ,הטלוויזיה עלולה ליפול ולגרום לפציעה או לנזק לרכוש. אמצעי זהירות ˎ ˎאם תשתמש בטלוויזיה המותקנת על מתלה קישר למשך זמן רב ,צבע הקיר מאחורי או מעל לטלוויזיה עלול לשנות את צבעו או שהטפט עלול להתנתק מהקיר ,בהתאם לחומר שממנו עשוי ˎ ˎהסרת מתלה הקיר לאחר התקנתו תשאיר חורי ברגים בקיר. ˎ ˎאין להשתמש במתלה הקיר במקום הנתון לרעידות מכניות. התקנת מתלה הקיר לספקים של Sony ההוראות הבאות מיועדות לספקי Sony בלבד .הקפד לקרוא את אמצעי הזהירות המתוארים למעלה ושים לב במיוחד לבטיחות במהלך ההתקנה, התחזוקה והבדיקה של מוצר זה. אל תתקין את מתלה הקיר על משטחי קירות שבהם פינות או צידי הטלוויזיה בולטים משטח פני הקיר.

אל תתקין את מתלה הקיר על משטחי קירות כגון עמודים שבהם פינות או צידי הטלוויזיה בולטים משטח פני הקיר .פגיעה של אדם או עצם כלשהו בפינה או בצד הבולטים של הטלוויזיה ,עלולה לגרום לפציעה או לנזק לרכוש. הקפד להרכיב כהלכה את הזווית לפי התהליך המתואר במדריך הוראות זה. אם הברגים יהיו רופפים או ייפלו, הטלוויזיה עלולה ליפול ולגרום לפציעה גופנית או לנזק לטלוויזיה. הקפד להדק את הברגים היטב במקומם המיועד. אם לא תעשה כן ,הטלוויזיה עלולה ליפול ולגרום לפציעה גופנית או לנזק לטלוויזיה. אל תתקין את הטלוויזיה מעל או מתחת למזגן. שים לב לא לזעזע את הטלוויזיה במהלך ההתקנה. אם הטלוויזיה תיחשף לנזילות מים או לזרם אוויר ממזגן למשך זמן ארוך ,עלולה להיגרם שריפה ,התחשמלות או תקלה

זעזוע הטלוויזיה עלול לגרום לנפילתה או שבירתה .פעולה זו עלולה לגרום לפציעה. הקפד להתקין היטב את מתלה הקיר לקיר תוך הקפדה על ההוראות שבמדריך זה. אם הברגים יהיו רופפים או יפלו ,מתלה הקיר עלול ליפול ולגרום לפציעה או נזק לרכוש .הקפד להשתמש בברגים המתאימים לחומר שממנו עשוי הקיר והתקן את היחידה היטב באמצעות ארבעה ברגים או יותר בקוטר 8מ”מ (או שווה ערך). הקפד להתקין את הטלוויזיה על קיר מאונך אם לא תעשה כן ,הטלוויזיה עלולה ליפול ולגרום לפציעה. לאחר התנה נאותה של הטלוויזיה ,הדק היטב את אם אנשים או עצמים ייתקלו בכבלים, עלולה להיגרם פציעה או עלול להיגרם נזק

אל תאפשר לכבל המתח או לכבל המחבר להיצבט. הקפד להשתמש בברגים ובחלקי החיבור המסופקים בהתאם להוראות הכלולות במדריך הוראות זה .אם תשתמש בחלקים חלופיים ,הטלוויזיה עלולה ליפול ולגרום לפציעה גופנית או לנזק

אם כבל המתח או הכבל המחבר צבוטים בין היחידה לבין הקיר או שהם מכופפים או מסובבים בכוח ,המוליכים הפנימיים עלולים להיחשף ולגרום לקצר או נתק חשמלי .דבר זה עלול לגרום לשריפה או

הברגים הנחוצים לקיבוע מתלה הקיר לקיר אינם השתמש בברגים המתאימים לחומר שממנו עשוי הקיר בעת התקנת מתלה הקיר. − 4 (HE) − התקנת הטלוויזיה על-גבי הקיר בדיקת החלקים נוהל ההתקנה משתנה בהתאם לטלוויזיה. השתמש במתלה קיר מדגם SU-WL450להתקנת הטלוויזיה על הקיר. פריטים המסופקים עם דגם SU-WL450 ˎˎודא שכל החלקים נמצאים. בסיס ()1( )20 גלגלת ()2

ˎˎהקפד לאחסן את הברגים שהסרת במקום בטוח, ולהרחיקם מהישג ידם של ילדים. )4( PSW 6x20 הכנה להתקנה ˎˎלפני ההתקנה ,דאג לכך שמדריך העיון של הטלוויזיה יהיה בהישג יד. ˎˎהקפד להכין מברג פיליפס שמתאים לברגים לפני ההרכבה. ˎˎודא את מיקום ההתקנה של הטלוויזיה שלך. ˎˎהכן ארבעה ברגים או יותר בקוטר 8מ"מ ובורג אחד בקוטר 5מ"מ או שווה ערך (לא מסופקים) .בחר ברגים המתאימים לחומר שממנו עשוי הקיר. מרווח ()2( )20 PSW 4x20עם תותב ()2 רצועה ()1 תותב ()2( PSW 4x20 )2( )M4( )20 מתאם בסיס ()2 (8) PSW 4x10 מרווח ()2( )60 (2) PSW 6x50 תותב ()2( )M4 )2( PSW 4x50 חיבור/ים למתלה הקיר ()2( )S מרווח ()2 אום ()1 )1( PSW 5x12 פריטים המסופקים עם הטלוויזיה (מצורף לחלק האחורי) מחזיק כבל ()1

− 5 (HE) − החלטה על מיקום ההתקנה 1 1החלט על מיקום ההתקנה. ודא שיש על הקיר מספיק מקום לאכלוס הטלוויזיה ושבאפשרותו לתמוך במשקל של לפחות פי ארבעה מזה של הטלוויזיה. עיין בטבלה הבאה שעוסקת בהרכבת הטלוויזיה על הקיר .לקבלת פרטי המשקל של הטלוויזיה ,עיין במדריך העיון.

תלייה רגילה נקודת מרכז מסך

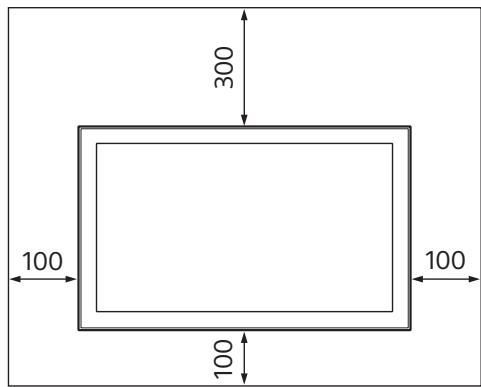

ˎ ˎהנתונים בטבלה עשויים להשתנות במקצת בהתאם להתקנה. − 6 (HE) − אפשר מרווח מתאים בין הטלוויזיה לבין התקרה והחלקים הבולטים של קיר כפי שמתואר למטה.

2 2בחר סגנון תלייה על הקיר .המרחק בין גב הטלוויזיה לקיר ניתן לבחירה כמוצג להלן. 2-aתושבת רגילה 2-bתושבת דקה עיין בטבלה שבשלב .1 ˎ ˎכאשר בוחרים ,2-bהגישה לשקעים האחוריים תהיה מוגבלת.

ˎˎכדי להבטיח אוורור נאות ולמנוע הצטברות של אבק או ˋ ˋאין למקם את הטלוויזיה באופן אופקי ,הפוך או על ˋ ˋאין למקם את הטלוויזיה על מדף ,שטיח ,מיטה או ˋ ˋאין לכסות את מכשיר הטלוויזיה באמצעות אריגים, כגון וילונות ,או פריטים כגון עיתונים וכיוצא בזה. ˋ ˋאין להתקין את הטלוויזיה כמוצג להלן. זרימת האוויר חסומה. 3 3עיין בטבלה שלהלן שעוסקת במיקום להתקנת מתאם הבסיס. אם בוחרים ,2-bדלג על שלב זה. שם דגם KD-

ˎˎאם אתה מתכוון להעביר את הכבלים בקיר ,הכן חור בקיר להכנסת הכבלים לפני התחלת ההתקנה. כדי למנוע צביטה של הכבלים ,הכן חור בקיר מחוץ להיקף הבסיס ( , )20מתאם בסיס והמרווח (, )20 המרווח (. )60

− 7 (HE) − בעת בחירת ,2-aהתקן את מתאם הבסיס באמצעות הבורג )PSW 4x10) אל הבסיס ()20

התקנת הבסיס על-גבי הקיר ˎˎהשתמש בארבעה ברגים או יותר בקוטר 8מ"מ או שווה ערך (לא מסופקים). ˎˎהברג את ארבעת הברגים לחורים שבמתאם הבסיס אל בסיס ( 2-a( )20בלבד). ˎˎהתקן את הבסיס ( )20על הקיר באופן

4 4החלט על מיקום הברגים להתקנת הבסיס (. )20 עיין במפרטים שבעמוד .12 בעת בחירת ,2-aהשתמש במיקומי החורים של מתאם הבסיס . ˎ ˎהקיר שעליו תותקן הטלוויזיה חייב להיות מסוגל לשאת משקל הגדול לפחות פי ארבע מזה של הטלוויזיה (עיין במדריך העיון של הטלוויזיה כדי לדעת מה משקלה.). ˎ ˎקבע את חוזק הקיר שעליו תותקן הטלוויזיה. במקרה הצורך ,חזק את הקיר. − 8 (HE) − 2-b

תלייה צרה ()2-b הכנה להתקנת הטלוויזיה 1 1הסר את הברגים מהחלק האחורי

ˎ ˎלא ניתן להשתמש בחלק מהמסופים שבגב הטלוויזיה בעת תלייתה באופן זה. של הטלוויזיה (KD-65X850C

2 2חבר את רכיבי החיבור של מתלה הקיר .בדוק את רכיבי החיבור על-ידי עיון בסעיף "פריטים המסופקים עם דגם "SU-WL450 בפרק "בדיקת החלקים" בעמוד .5 בורג (+PSW )6 x 20 מרווח (מ"מ )20 בורג ( )+PSW 6 x 20

ˎ ˎקבע את הרכיבים המוצמדים באופן מאובטח באמצעות ברגים. ˎ ˎבעת שימוש במברג חשמלי ,קבע את ההגדרה של מומנט הפיתול לכ 1.5-ניוטון מטר { 15קג"כ ס"מ}. ˎ ˎהקפד לאחסן את החלקים שלא נעשה בהם שימוש במקום בטוח ,לשימוש עתידי .שמור על מדריך זה לעיון בעתיד. תלייה רגילה ()2-a

3 3חבר את הכבלים הנחוצים הקפד לחבר את הכבלים לפני התקנת הטלוויזיה על-גבי הקיר .לא תוכל לנתק את הכבלים כאשר הטלוויזיה מותקנת. עיין במדריך העיון שסופק עם הטלוויזיה. 4 4נתק את מחזיק הכבלים (מצורף למכשיר הטלוויזיה). (KD-55X850C/49X830C/ 43X830Cבלבד)

בורג (+PSW )6 x 20 מרווח (מ"מ )60 בורג ( )+PSW 6 x 50

− 9 (HE) − 5 5אגד את הכבלים .בדגמים התקנת הטלוויזיה על-גבי הקיר 1 1התקן את הטלוויזיה על הבסיס. KD-55X850C/49X830C/ ,43X830Cהצמד את מחזיק ˎ ˎלקבלת פרטים אודות מיקום הגלגלות שיש לתלות על הבסיס ,ראה טבלה בסעיף " 3החלטה על מיקום ההתקנה" שבעמוד ˎ ˎאחוז היטב את הטלוויזיה בשתי ידיים ותלה בעדינות את הגלגלות המחוברות לגב הטלוויזיה על הבסיס ,תוך הקפדה על בדיקת צורת החורים. ˎ ˎאחרי התקנת הטלוויזיה על הקיר ,ודא שהגלגלות מחוברות היטב לבסיס או למתאם הבסיס. הכבלים לאחר החורים הפנימיים. 2-a

ˎ ˎבצע את העברת הכבלים בקיר באמצעות קבלן ˎ ˎקבץ יחד את הכבלים במחברים כדי להימנע מדריכה עליהם לפני התלייה על הקיר. 6 6נתק את המעמד השולחני מן

2-b אישור השלמת ההתקנה בדוק את הנקודות הבעות. ˎˎהגלגלות תלויות היטב על הבסיס או על מתאם הבסיס. ˎˎהכבל לא מסובב או צבוט. ˎˎהרצועה מהודקת ללא חופש.

ˎˎמיקום לא נכון של כבל המתח וכו› עלול לגרום לשריפה או התחשמלות כתוצאה מקצר .הקפד להשלים את ההתקנה למען הבטיחות.

בעת הסרת הטלוויזיה ,בצע את תהליך ההתקנה

ˎ ˎהקפד על נשיאת הטלוויזיה על-ידי שני אנשים. 2 2מניעת תזוזה של תחתית ˎ ˎהרם את יתרת הרצועה וחבר אותה לקיר בחוזקה. 2-a 2-b

ˎˎהקפד על נשיאת הטלוויזיה על-ידי שני אנשים בעת

ˎ ˎהשתמש בבורג בקוטר 5מ"מ או שווה ערך (לא מסופק). ˎ ˎנסה למשוך קלות את תחתית הטלוויזיה אליך על-מנת לוודא שהיא לא נעה קדימה .אם ישנה תנועה כלשהי ,אז היא אינה מורכבת נכון ,ויש לחזק שוב את הרצועה .

מידות( :בערך) [מ"מ] 100 : a 200 : b 300 : c 80 : d 400 : e 480 : f 100 : g ( 20 : h1מקרה )2-b ( 60 : h2מקרה )2-a משקל (בסיס בלבד)( :בערך) [ק"ג] העיצוב והמפרטים עשויים להשתנות ללא הודעה מוקדמת. − 12 (HE) −
