Размеры: (прибл.) [мм] a : 100 b : 200 c : 300 d : 80 e : 400 f : 480 g : 100 h1 : 20 (вариант 2-b) h2 : 60 (вариант 2-a) Вес (только основание): (прибл.) [кг] 0,8 Конструкция и характеристики могут быть изменены без предварительного уведомления. − 13 (RU) − Інформація зі встановлення з використанням кронштейна для настінного кріплення Sony (SU-WL450) Моделі, що підтримуються: KD-65X850*C/55X850*C/49X830*C/43X830*C

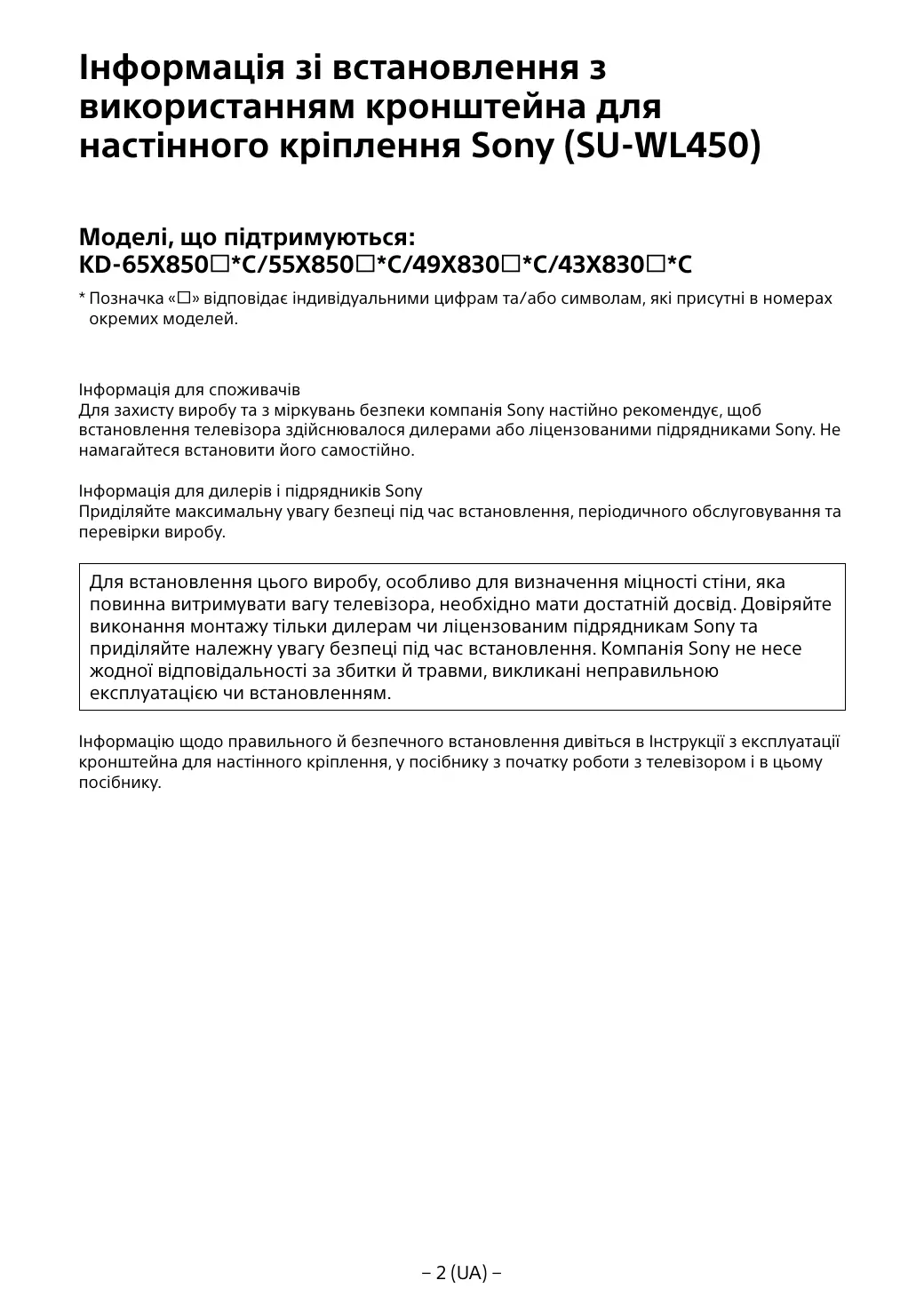

• Позначка «» відповідає індивідуальними цифрам та/або символам, які присутні в номерах окремих моделей. Інформація для споживачів Для захисту виробу та з міркувань безпеки компанія Sony настійно рекомендує, щоб встановлення телевізора здійснювалося дилерами або ліцензованими підрядниками Sony. Не намагайтеся встановити його самостійно. Інформація для дилерів і підрядників Sony Приділяйте максимальну увагу безпеці під час встановлення, періодичного обслуговування та перевірки виробу. Для встановлення цього виробу, особливо для визначення міцності стіни, яка повинна витримувати вагу телевізора, необхідно мати достатній досвід. Довіряйте виконання монтажу тільки дилерам чи ліцензованим підрядникам Sony та приділяйте належну увагу безпеці під час встановлення. Компанія Sony не несе жодної відповідальності за збитки й травми, викликані неправильною експлуатацією чи встановленням. Інформацію щодо правильного й безпечного встановлення дивіться в Інструкції з експлуатації кронштейна для настінного кріплення, у посібнику з початку роботи з телевізором і в цьому

− 2 (UA) − кронштейн для настінного кріплення Відомості з безпеки Дякуємо за придбання цього виробу. До уваги споживачів Для встановлення цього виробу необхідно мати достатні знання та навички. Обов’язково доручіть установлення дилеру компанії Sony або підрядникам, які мають ліцензію, та зверніть особливу увагу на безпеку під час монтажу. Компанія Sony не несе відповідальності за шкоду та травми, що виникли через неправильне поводження або неналежно виконаний монтаж або монтаж будь-якого іншого виробу, крім зазначеного тут. Це не стосується ваших прав передбачених законом (якщо такі є). До уваги дилерів компанії Sony Для встановлення цього виробу необхідно мати достатні знання та навички. Обов’язково уважно прочитайте цей посібник, щоб безпечно виконати роботи з монтажу. Компанія Sony не несе відповідальності за шкоду та травми, що виникли через неправильне поводження або неналежно виконаний монтаж. Після встановлення передайте цей посібник У цьому посібнику з експлуатації описано правильне поводження з виробом, а також наведено важливі застережні заходи, необхідні для уникнення нещасних випадків. Обов’язково уважно прочитайте цей посібник і використовуйте виріб належним чином. Зберігайте цей посібник для перегляду в майбутньому. Під час розробки продуктів Sony безпека стоїть на першому місці. Однак, неправильне поводження з виробами може призвести до серйозних травм унаслідок пожежі, ураження електричним струмом, перекидання виробу чи його падіння. Щоб запобігти таким випадкам, обов’язково дотримуйтеся правил техніки Дату виробництва вказано на виробі та на його упаковці на етикетці зі штрих-кодом у такому форматі: ММ.РРРР, де ММ і РРРР — це, відповідно, місяць і рік випуску. Виробник: Соні Корпорейшн, 1-7-1 Конан, Мінато-ку, Токіо 108-0075, Японія. Зроблено в Китаї ПОПЕРЕДЖЕННЯ Зазначені вироби Цей кронштейн для настінного кріплення призначено для використання лише з телевізорами, зазначеними для даного виробу. Інформацію щодо можливості використання кронштейна для настінного кріплення дивіться в Довідниках до відповідних моделей телевізора. До уваги споживачів ЗАСТЕРЕЖЕННЯ Якщо не дотримуватися наведених нижче застережних заходів, можливі серйозні травми чи смерть унаслідок пожежі, ураження електричним струмом чи падіння виробу. Обов’язково доручіть установлення підрядникам, які мають ліцензію, та слідкуйте за тим, щоб під час монтажу поряд не було Якщо кронштейн для настінного кріплення або телевізор установлено неправильно, можуть статися наведені нижче нещасні випадки. Монтаж мають виконувати підрядники, які мають Телевізор може впасти та призвести до таких серйозних травм, як синець або Якщо стіна, на яку встановлюється кронштейн для настінного кріплення, нестабільна, нерівна або неперпендикулярна підлозі, кронштейн може впасти та стати причиною травмування або пошкодження майна. Стіна має бути здатною витримати вагу, що принаймні у чотири рази перевищує вагу телевізора. (Вагу телевізора можна дізнатися в Довіднику.) Якщо кронштейн для настінного кріплення встановлюється на стіні недостатньо надійно, кронштейн може впасти та стати причиною травмування або пошкодження майна. Не змінюйте деталі кронштейна для настінного кріплення. Якщо зробити це, кронштейн для настінного кріплення може впасти та завдати серйозних травм чи призвести до пошкодження майна. Не встановлюйте ніяких інших пристроїв, крім зазначеного виробу. Цей кронштейн для настінного кріплення призначено для використання лише із зазначеним виробом. У випадку встановлення інших пристроїв, крім зазначених, вони можуть впасти чи зламатися та завдати серйозних травм чи призвести до пошкодження майна. Не застосовуйте до кронштейна для настінного кріплення інші навантаження, окрім телевізора. Не розхитуйте телевізор уліво/вправо чи вгору/ Якщо зробити це, телевізор може впасти та завдати серйозних травм чи призвести до пошкодження майна. Не спирайтеся на телевізор і не чіпляйтеся за нього. Не спирайтеся на телевізор і не чіпляйтеся за нього, оскільки він може впасти на вас та завдати серйозних травм.

ПОПЕРЕДЖЕННЯ Не дозволяйте дітям залазити на Тримайте малі деталі поза доступом дітей, щоб діти їх випадково не проковтнули. Якщо не дотримуватися наведених нижче застережних заходів, це може призвести до серйозних травм чи пошкодження майна. Обов’язково доручіть переміщення або демонтування підрядниками, які мають ліцензію. Під час очищення або обслуговування виробу не прикладайте до нього надмірної сили. Якщо переміщення або демонтування телевізора виконуватимуть інші особи, окрім підрядників, які мають ліцензію, телевізор може впасти та стати причиною травмування або пошкодження майна. Переносити або демонтувати телевізор мають принаймні дві особи. Не викручуйте гвинти, тощо, після монтування телевізора. Якщо зробити це, телевізор може впасти та завдати серйозних травм чи призвести до пошкодження майна. − 3 (UA) − Не прикладайте надмірної сили до верхньої частини телевізора. Якщо зробити це, телевізор може впасти та завдати серйозних травм чи призвести до пошкодження майна. Застережні заходи Якщо телевізор, установлений на кронштейн для настінного кріплення, буде використовуватися протягом тривалого часу, залежно від матеріалу, яким вкрита стіна, поверхня стіни за телевізором чи над ним може знебарвитися або від стіни можуть відклеїтися шпалери. Якщо кронштейн для настінного кріплення зняти після того, як його було

встановлено на стіні, в стіні залишаться отвори від шурупів. Не використовуйте кронштейн для настінного кріплення в місцях, де відбувається механічна вібрація. Встановлення кронштейна для

До уваги дилерів компанії Sony Надійно встановлюйте кронштейн для настінного кріплення на стіні відповідно до інструкцій у цьому посібнику з експлуатації. Якщо гвинти слабо закріплені або випадають, кронштейн для настінного кріплення може впасти і стати причиною травмування або пошкодження майна. Гвинти мають відповідати матеріалу, яким вкрита стіна. Щоб забезпечити надійне встановлення, використовуйте принаймні чотири гвинти діаметром 8 мм (або еквівалент). ЗАСТЕРЕЖЕННЯ Наведені нижче інструкції призначено лише для дилерів компанії Sony. Обов’язково прочитайте застережні заходи, викладені вище, і зверніть особливу увагу на безпеку під час монтажу, обслуговування та перевірки цього виробу. Не встановлюйте кронштейн для настінного кріплення в місцях на стіні, де краї чи боки телевізора виступають за межі поверхні стіни. Не встановлюйте кронштейн для настінного кріплення на таких поверхнях, як колони, оскільки в цих місцях краї чи боки виробів виступають за межі поверхні стіни. Якщо людина чи предмет випадково вдарить по куту чи боковій стороні телевізора, які виступають за край стіни, це може спричинити травму або призвести до пошкодження майна. Не встановлюйте телевізор над чи під кондиціонером. Якщо телевізор протягом тривалого часу зазнає впливу води, що витікає, або потоку повітря з кондиціонера, це може спричинити пожежу, ураження електричним струмом або несправності в роботі телевізора. Під час монтажу слід уникати поштовхів у напрямку телевізора. У разі поштовху телевізор може впасти або розбитися. Це може стати причиною травмування. Встановлюйте телевізор на перпендикулярній стіні з рівною Якщо ця умова не виконується, телевізор може впасти та завдати серйозних травм. Після монтажу телевізора зафіксуйте кабелі належним Якщо люди або об’єкти заплутаються в кабелях, це може привести до пошкодження телевізора або травмування. Використовуйте гвинти та допоміжні частини з комплекту належним чином відповідно до інструкцій у цьому посібнику з експлуатації. Використання деталей-замінників може призвести до падіння телевізора та його пошкодження або травмування

Слідкуйте за тим, щоб шнур живлення змінного струму або з’єднувальний кабель не був затиснутий. Збирайте кронштейн належним чином, дотримуючись процедури, описаної в цьому посібнику з експлуатації. Гвинти, за допомогою яких кронштейн для настінного кріплення кріпиться на стіні, не входять до комплекту постачання. Якщо гвинти слабо закріплені або випадають, телевізор може впасти та пошкодитися або травмувати людей. Надійно затягніть гвинти у зазначеному Якщо це не зробити, телевізор може впасти та пошкодитися або травмувати

− 4 (UA) − Якщо шнур живлення змінного струму або з’єднувальний кабель затиснений між виробом та стіною або зігнутий чи скручений із прикладанням сили, його внутрішні провідники можуть оголитися й спричинити коротке замикання або пробивання електричного струму. Це може призвести до пожежі або ураження електричним струмом. Під час монтування кронштейна для настійного кріплення використовуйте гвинти відповідно до структури стіни та матеріалу, яким вона вкрита. Зберігайте вироби в картонній коробці, у темному, сухому, чистому приміщенні з доброю вентиляцією, окремо від місць зберігання кислот і лугів. Температура зберігання: від –20 до + 60ºC. Вологість зберігання: <80%. Встановлення телевізора

Перевірка деталей Порядок установлення залежить від моделі телевізора. Щоб встановити телевізор на стіні, використовуйте кронштейн для настінного кріплення SU-WL450. Постачається з SU-WL450 ˎˎПеревірте, чи всі деталі включено до комплекту постачання. База (20) (1) Блок (2) ˎˎТримайте викручені гвинти в безпечному, недосяжному для дітей місці. Гвинт PSW 6x20 (4) Г винт PSW 4x20 із втулкою (2) Підготовка до встановлення Прокладка (20) (2) Ремінь (1) Втулка (20) (M4) (2) Г винт PSW 4x20 (2) Перехідник для бази (2) Г винт PSW 4x10 (8) Прокладка (60) (2) Г винт PSW 6x50 (2) Втулка (M4) (2) Г винт PSW 4x50 (2)

кріплення (S) (2) Прокладка (2) Шайба (1) Г винт PSW 5x12 (1)

ˎˎПочинаючи встановлення, тримайте під рукою Довідник до телевізора. ˎˎПеред збиранням переконайтеся, що маєте хрестову викрутку, яка підходить для гвинтів. ˎˎПеревірте положення встановлення телевізора. ˎˎПідготуйте принаймні чотири гвинти діаметром 8 мм і один гвинт діаметром 5 мм або еквівалентні (не входять до комплекту постачання). Підберіть гвинти відповідно до матеріалу, яким вкрита

Постачається з телевізором (прикріплено

Визначення місця встановлення

Визначте місце встановлення. Переконайтеся, що стіна має достатні розміри і в змозі витримати вагу, щонайменше в чотири рази більшу за вагу телевізора. Дані, необхідні для встановлення телевізора на стіні, можна знайти в наведеній нижче таблиці. Вагу телевізора можна знайти в Довіднику до телевізора. Стандартне кріплення Тонке кріплення Центральна точка екрана

Одиниця вимірювання: мм Габарити дисплея Назва моделі KD-

кріплення кріплення 65X850C

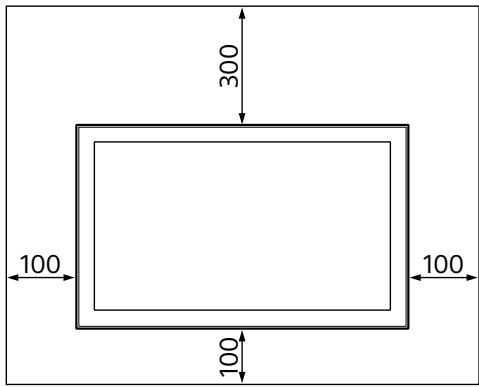

ˎˎЦифри в наведеній таблиці можуть дещо відрізнятися в залежності від монтажу. − 6 (UA) − Залиште достатній просвіт між телевізором і стелею та виступаючими частинами стіни, як показано на рисунку

Одиниця вимірювання: мм Оберіть спосіб встановлення на стіні. Виберіть відстань від задньої панелі телевізора до стіни як показано нижче. 2-a Стандартне кріплення 2-b Тонке кріплення Див. таблицю в кроці 1. ЗАСТЕРЕЖЕННЯ ˎˎУ разі вибору 2-b доступ до гнізд на задній панелі буде обмежений. 2-a

2-b ˎˎЩоб забезпечити належну вентиляцію та запобігти накопиченню бруду й пилу: ˋˋНе кладіть телевізор горизонтально, не встановлюйте його нижньою стороною догори, задом наперед або на бік. ˋˋНе ставте телевізор на полицю, килим, постіль або в шафу. ˋˋНе накривайте телевізор тканиною (занавіски тощо) або іншими речами, наприклад газетами. ˋˋНе встановлюйте телевізор так, як показано

циркуляцію повітря. Місце встановлення адаптера основи дивіться в таблиці нижче. Якщо вибрано 2-b, пропустіть цей крок. Назва моделі KD- Розташування

ˎˎЯкщо планується прокласти кабелі у стіні, зробіть отвір у стіні, щоб вставити кабелі перед початком установлення. Щоб запобігти затисканню кабелів, зробіть отвір у стіні за межами периметра бази (20) , перехідник для бази та прокладки (20) , прокладки (60) . − 7 (UA) −

Прикріпіть адаптер за допомогою гвинта (PSW 4x10) до основи (20) (якщо вибрано варіант 2-a).

Установлення Бази на стіні ˎˎВикористовуйте принаймні чотири гвинти діаметром 8 мм або еквівалентні (не входять до комплекту постачання). Вкрутіть чотири гвинти в отвори на адаптері основи з основою (20) (тільки 2-a). ˎˎВстановлюйте базу (20) горизонтально 2-a

Визначте положення гвинтів для встановлення бази (20) . Див. технічні характеристики на стор. 12. Якщо вибрано варіант 2-a, використовуйте отвори на адаптері

ЗАСТЕРЕЖЕННЯ ˎˎСтіна, на якій установлюється телевізор, має бути здатною витримати вагу, що принаймні в чотири рази перевищує вагу телевізора (вагу телевізора можна дізнатися в Довіднику). ˎˎВизначте міцність стіни, на яку буде встановлено телевізор. За необхідності зміцніть стіну належним

Тонке кріплення (2-b) Підготовка до встановлення телевізора

ˎˎЗа такого варіанта встановлення ви не зможете використовувати деякі гнізда на задній панелі телевізора. Викрутіть гвинти із задньої панелі телевізора (тільки KD-65X850C).

(20 мм) Зафіксуйте кріпильні елементи кронштейна для настінного кріплення. Перевірте наявність усіх кріпильних елементів, користуючись списком «Постачається з SU-WL450» у розділі «Перевірка деталей» на стор. 5.

Підключіть до телевізора необхідні кабелі. Перевірте підключення кабелів перед установленням телевізора на стіні. Після встановлення телевізора буде неможливо підключити кабелі. Див. Довідник до телевізора.

ˎˎНадійно зафіксуйте кріпильні елементи за допомогою гвинтів. ˎˎДля електричної викрутки встановіть момент обертання приблизно 1,5 Н·м {15 кгс·см}. ˎˎЗберігайте деталі, що не використовуються, у безпечному місці. Збережіть цей посібник для використання в майбутньому.

Стандартне кріплення (2-a)

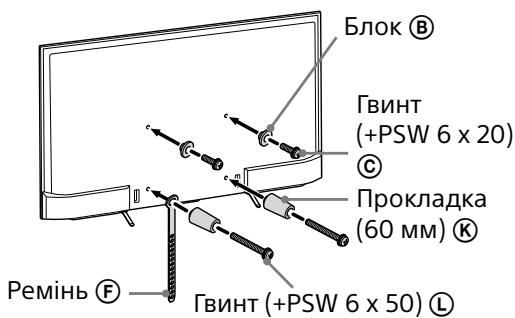

Гвинт (+PSW 6 x 20) Гвинт (+PSW 6 x 50) − 9 (UA) − Зніміть тримач для кабелю (постачається з телевізором). (Тільки KD-55X850C/ 49X830C/43X830C)

Зв’яжіть кабелі. Установлення телевізора

KD-55X850C/49X830C/43X830C: вставте тримач для кабелю в один із внутрішніх отворів.

ˎˎДоручіть прокладання кабелів у стіні підряднику, який має ліцензію. ˎˎЗв’яжіть з’єднувальні кабелі в пучок, щоб запобігти попаданню їх під ноги перед установленням на стіні.

Установіть телевізор на базу. ˎˎДивіться таблицю на кроці 3 в розділі «Визначення місця встановлення» на стор. 7, щоб визначити місце блоків , на які вішається база. ˎˎНадійно тримайте телевізор двома руками та обережно повісьте блоки , прикріплені на задню частину телевізора, на базу, перевіривши форму отворів. ˎˎПісля встановлення телевізора на стіні переконайтеся, що блоки надійно зафіксовано в базі або в перехіднику 2-a Від’єднайте настільну підпору від телевізора.

2-b Перевірка після завершення встановлення Перевірте зазначені нижче пункти. ˎˎБлоки надійно вставлено в базу або в перехідник для бази. ˎˎШнур і кабель не перекручені й не ˎˎРемінь міцно закріплено без провисання.

ˎˎНеправильне розміщення шнура живлення змінного струму тощо може стати причиною пожежі або ураження електричним струмом унаслідок короткого замикання. З метою безпеки обов’язково перевірте все після завершення встановлення.

Інші відомості ЗАСТЕРЕЖЕННЯ ˎˎПереносити телевізор мають принаймні дві особи.

Під час знімання телевізора дотримуйтеся вказаної процедури встановлення у зворотному порядку. Запобігання зміщенню нижньої частини телевізора. ˎˎПідберіть провислу частину ременя та надійно прикріпіть його до стіни. 2-a 2-b

ˎˎВикористовуйте гвинт діаметром 5 мм або еквівалентний (не входить до комплекту постачання). ЗАСТЕРЕЖЕННЯ ˎˎЗнімати телевізор мають принаймні дві особи.

ˎˎСпробуйте легко потягнути нижню частину телевізора на себе, щоб переконатися, що вона не рухається вперед. Якщо телевізор рухається, його закріплено неправильно і необхідно ще раз надійно закріпити ремінь . − 11 (UA) − Технічні характеристики h1 h2

Розміри: (прибл.) [мм] a : 100 b : 200 c : 300 d : 80 e : 400 f : 480 g : 100 h1 : 20 (випадок 2-b) h2 : 60 (випадок 2-a) Вага (тільки база): (прибл.) [кг] 0,8 Конструкція та технічні характеристики можуть бути змінені без попередження. − 12 (UA) − Paigaldusteave Sony seinale paigaldamise kinnituse (SU-WL450) kasutamise kohta Toetatud mudelid: KD-65X850*C/55X850*C/49X830*C/43X830*C
