NAVODILA ZA UPORABO Mythos FMY 8391R HI FRANKE
Zaradi lastne varnosti in za pravilno delovanje naprave priporočamo, da pred namestitvijo in uporabo pozorno preberete ta navodila. Vedno jih shranjujte skupaj z napravo, tudi će jo izročite ali predate tretji osebi. Pomembno je, da uporabniki poznajo vse značilnosti delovanja in varnosti naprave. Te kuhalne plošče so opremljene z indukcijskimi sistemi, ki izpolnjujejo zahteve direktiv EMC in EMF, in naj ne bi ovirale drugih elektronskih naprav. Osebe s srčnimi spodbujevalniki ali drugimi elektronskimi vsadki se morajo posvetovati s svojim osebnim zdravnikom ali izdelovalcem in preveriti, ali se lahko pri njihovem vsadku pojavijo motnje.
Aparat lahko na električno omrežje priključi usposobljen tehnik. Pred priključitvijo na električno omrežje preberite všebino razdelka PRIKLJUČITEV NA ELEKTRIČNO OMREŽJE.
Pri napravah z napajalnim ka- blom morajo biti spojke ali del žic med priključno točko kabla in spojkami razporejeni tako, da omogočajo odstranitev vodnika pod napetostjo pred ozemljitvenim kablom v primeru, da se sname s svoje priključitve.
• Proizvajalec ne prevzema odgovornosti za morebitno škodo zaradi neustrezne namestitve ali uporabe.
- Prepričajte se, da napajalno omrežje ustreza vrednosti, ki je navedena na podatkovni ploščici v notranjosti izdelka.
- Naprave za porazdelitev energije morajo biti povezane z nameščeno napravo v skladu s predpisi o kabelskih na-peljavah.
- Pri napravah razreda I preverite, ali ima domače električno napajanje primerno ozemljitev.
- Sesalno napravo priključite na dimniško cev z ustrezno cevjo. Upoštevajte nabavljivo dodatno opremo, navedeno v navodilih za namestitev (za krožne cevi: najmanjši premer 120 mm). Dolžina odtočne cevi mora biti čim krajša.
- Izdelek priklopite na električno omrežje z večpolarnim stikalom.
- Upoštevati morate predpise v zvezi z odvodom zraka.
- Sesalne naprave ne priklopi-te na odvodne cevi, ki odvaja-jo dim, ki nastane pri izgore-vanju (kotli, kamini itd.).
- Če sesalno napravo uporabljate skupaj z neelektričnimi napravami (npr. napravami s plinskimi gorilniki), morate zagotoviti zadostno stopnjo prezračevanja prostora, da preprečite povratni tok izpu-
šnih plinov. Če napravo za kuhanje uporabljate skupaj z napravami, ki jih ne napaja električni tok, negativni tlak v prostoru na sme presegati vrednosti 4 Pa, da preprečite vsesavanje dima v prostor, kjer je nameščena naprava za kuhanje.
- Zraka ne smete odvajati v vod, ki ga uporabljate kot dimniško cev za naprave na plin ali druga goriva.
- Če je napajalni kabel poško-dovan, ga mora zamenjati iz-delovalec, pooblaščena služ-ba za tehnično podporo ali usposobljen serviser. Tako boste preprečili kakršna koli tveganja ali nevarne situacije.
- Vtikač naprave priključite v vtičnico, ki je skladna z veljavnimi predpisi in je lahko dostopna.
- Glede tehničnih in varnostnih ukrepov, ki jih je treba sprejeti za izpust dimov, je treba na-tančno upoštevati predpise, ki jih predvidevajo lokalni organi.
OPOZORILO: Preden na- mestite napravo, odstrani- te vso zašcitno folijo.
- Uporabite izključno vijake in ostale drobne dele, ki so bili dobavljeni z napravo.
OPOZORILO: Če vijakov ali pritrdilnih elementov ne namestite v skladu z opisom v teh navodilih, lahko pride do električnega udara.
- Naprave ne smejo uporabljati osebe (vključno z otroki) z zmanjšanimi psihičnimi, fizičnimi ali zaznavnimi sposobnostmi ali nezadostnimi izkušnjami in znanjem, razen če jih glede varne uporabe na-prave ne vodi in pozorno nad-zoruje oseba, ki je odgovorna za njihovo varnost.
- Otroci, mlajši od 8 let, in osebe z zmanjšanimi psihičnimi, fizičnimi ali zaznavnimi sposobnostmi ali nezadostnimi izkušnjami in znanjem smejo uporabljati napravo le, će so pod nadzorom odgovornih oseb in će so bili poučeni glede varne uporabe naprave in z njo povezanih tveganj. Ne dovolite otrokom, da se igrajo z napravo.
OPOZORILO: Naprava in njeni dostopni deli se med uporabo zelo segrejejo.
V nobenem primeru se ne dotikajte uporov.
- Po navedenem obdobju očistite in/ali zamenjajte filtre (tveganje požara). Glejte odstavek Čiščenje in vzdrževanje.
- Priporočamo, da zagotovite primerno prezračevanje prostora, kjer bo naprava v uporabi skupaj z napravami na plin ali na druga goriva (ne velja za naprave, ki samo krožijo zrak v prostoru).
OPOZORILO: Če so na kuhalni plošči prisotne razpoke, izklopi- te napravo, da preprečite ne- varnost električnega udara.
- Naprave ne vklopite, če je povrsina poškodovana ali so vidne poškodbe v debelini materiala.
- Naprave se ne dotikajte z mo-krimi dlanmi ali drugim delom telesa.
- Za čiščenje izdelka ne uporabljajte parnih naprav.
- Na kuhalno ploščo ne odlagajte kovinskih predmetov, kot so noži, vilice, žlice in pokrovke, saj se lahko segrejejo.
- Kuhalno ploščo po uporabi izklopite z ustrezno tipko in se ne zanašajte na senzorje za lonce.
OPOZORILO: Pri uporabi olj in maščob je treba kuhalno ploščo vedno nadzorovati, da preprečite nevarne situacije ali požar. Plamenov ne poskušajte NIKOLI pogasiti z vodo, temveč na-pravo izklopite in plamene za-dušite s pokrovko ali protipožarno odejo.
OPOZORILO: Postopek kuhanja je treba nadzirati. Kratkotrajne postopke kuhanja je treba stalno nadzirati.
- Naprava ni zasnovana za de-lovanje z zunanjim časovni-kom ali ločenim sistemom za upravljanje na daljavo.
OPOZORILO: Nevarnost požara: na kuhalno ploščo ne odlagajte predmetov.
- Napravo je treba namestiti ta- ko, da jo je mogoče odklopiti z električnega napajanja s 3- milimetrsko odprtino med spoji, ki omogoča popoln odklop v pogojih previsoke napetosti III. kategorije.
- Naprava ne sme biti nikoli iz-postavljena vremenskim vplivom (dež, sonce).
- Prezračevanje naprave mora ustrezati navodilom proizvajalca.
- Embalaža naj bo vedno zunaj dosega otrok ali domačih živali.
- Nape in drugi odsesovalniki dima za kuhanje lahko zaradi povratnega toka zgorevalnih plinov poslabšajo varno delovanje naprav, ki kurijo plin ali druga goriva (vključno s tistimi, ki so postavljeni v drugih prostorih). Ti plini lahko povzročijo zastrupitev z ogljikovim monoksidom. Po namestitvi kuhinjske nape ali katere koli druge odsesovalne naprave dimnih plinov poskrbite, da bo plinske naprave preizkusila pristojna oseba, da ne bo povratnega toka zgorelih plinov.
2. UPORABA
- Sesalna naprava je bila zasnovana izključno za odstranjevanje vonjav kuhanja pri uporabi v gospodinjstvu.
- Naprave v nobenem primeru ne uporabite za drugačne namene od predvidenih.
- Friteze med uporabo neprestano nadzirajte, saj se preveč razgreto olje lahko vname.
- Naprave ne vklopite z zunanjim časovnikom ali z ločenim upravljalnim sistemom na daljavo.
- Naprava ne sme biti nameščena za okrasnimi vrati, zato da preprečite, da bi se segrela.
- Da bi preprečili poškodbe naprave, ne stopajte nanjo.
- Da bi preprečili poškodbe silikonskih spojev, ne polagajte toplih posod za kuhanje na ogrodje.
- Živil ne režite ali jih ne pripravljajte na površini naprave in pazite, da vam iz rok ne padejo trdi predmeti. Ne vlecite loncev ali posod po površini.
3. ČIŠČENJE IN VZDRŽEVANJE

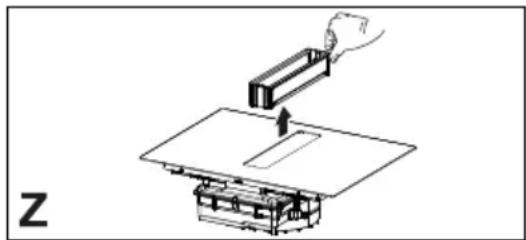

- Pred kakršnim koli vzdrževanjem izklopite ali izključite napravo iz omrežja.

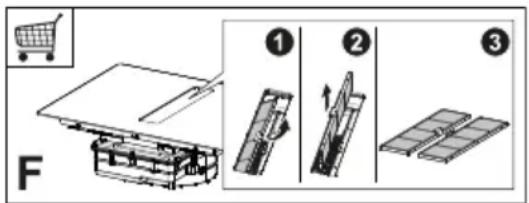

- Če je filter z aktivnim ogljem proti vonjavam dobavljen in je tipa (F) (glejte navodila za montažo), ga je mogoče regenerirati. Filter z aktivnim ogljem proti vonjavam je mogoče regenerirati vsake 3–4 mesece (ali pogosteje, kadar gre za intenzivno uporabo na-pe), do največ 8 regeneracijskih ciklov (v primeru izjemno intenzivne uporabe se priporoča, da ne presežete 5 ciklov). Za naročilo novega filtra (F) se obrnite na servisno službo.
- Operite v pomivalnem stroju pri temperaturi največ 70 °C ali operite ročno s toplo vodo brez uporabe abrazivnih gobic (ne uporabljajte detergentov!).
- Posušite v pečici pri temperaturi največ 70 °C za 2 uri (priporočamo, da natančno preberete uporabniški priročnik in navodila za montažo pečice).
- Filtre je treba čistiti po vsakih 2 mese- cih uporabe, oziroma še pogosteje pri intenzivnejši uporabi, operete pa jih lahko v pomivalnem stroju. Rešetk ne perite v pomivalnem stroju (Z).
- Nikoli ne uporabite abrazivnih gobic, jeklene volne, solne kisline ali drugih izdelkov, ki bi lahko poškodovali površino ali na njej pustili sledi.
- Živil, ki nenamerno padejo ali se nabi-rajo na površini, na delovnih ali okras-nih elementih kuhalne površine, ne smete zaužiti.
Čiščenje naprave
- Kuhalno ploščo očistite po vsaki uporabi, da preprečite, da bi se morebitni ostanki hrane zažgali. Čiščenje sprijete in zažgane umazanije zahteva večji napor.
- Za čiščenje vsakodnevne umazanije uporabite mehko krpo ali gobo in primerno čistilno sredstvo. Sledite priporočilom izdelovalca glede čistilnih sredstev, ki jih je treba uporabiti. Priporočamo uporabo zaščitnih čistilnih sredstev.
-
Odstranite sprijeto umazanijo, npr. mleko, ki je steklo čez, s strgalom za steklokeramiko, in sicer ko je kuhalna plošča še topla. Sledite priporočilom izdelovalca glede strgal, ki jih je treba uporabiti.
-
Odstranite hrano, ki vsebuje sladkor, npr. marmelado, ki je stekla čez med kuhanjem, s strgalom za steklokeramiko, in sicer ko je kuhalna plošča še topla. V nasprotnem primeru lahko ostanki poškodujejo površino iz steklo-keramike.
- Odstranite morebitno stopljeno plastiko s strgalom za steklokeramiko, ko je kuhalna plošča še topla. V nasprotnem primeru lahko ostanki poškodujejo površino iz steklo-keramike.
- Ko se kuhalna plošča ohladi, odstra-nite madeže vodnega kamna z majhno količino raztopine za odstra-njevanje vodnega kamna, npr. kisa ali limoninega soka. Nato znova očistite z mokro krpo.
4. LASNOSTI POHIŠTVA
Pri postopku namestitve je obvezno treba upo števati zakone, odloke, direktive in predpise (pravilniki za varnost električnih napeljav, pravilno reciklažo sestavnih delov itd.), ki veljajo v državi uporabe!
- Med napravo in delovno površino ne nanašajte silikonskega tesnila. Ku-halna plošča je namenjena vgradnji v delovno površino kuhinje nad kuhinjskim modulom širine najmanj 600 mm.
- Če je naprava nameščena na gorljivih materialih, je treba strogo upoštevati smernice in predpise glede montaže pri nizki napetosti in s protipožarno zaščito.
- Pri vgrajenih enotah je treba sestavne dele (plastični materiali in furniran les) pritrditi s toplotno odpornimi lepili (min. 100 °C): uporaba neprimernih materialov in lepil lahko povzroči deformacije in odlepitev.
-
Kuhinjski modul mora imeti dovolj prostora za električne priključitve naprave. Omarice nad napravo morajo biti nameščene na takšni razdalji, ki omogoča dovolj prostora za udobno izvajanje delovnih postopkov.
-
Uporaba okrasnih letvic iz trdega lesa okoli delovne površine za napravo je dovoljena pod pogojem, da je najmanjša razdalja vedno enaka razdalji, ki je navedena na slikah za montažo.
- Najmanjša razdalja med nameščeno napravo in steno, ki je za napravo, je navedena na sliki za montažo naprave za vgradnjo (150 mm za bočno steno, 40 mm za steno zadaj in 500 mm za morebitne omarice nad napravo. Iz ergonomskih razlogov je priporočljiva minimalna razdalja 1000 mm).
- Da bi preprečili vdor tekočin med ro- bom kuhalne plošče in delovno povr- šino, pred vgradnjo naprave namesti- te priloženo tesnilno nalepko po ce- lotnem zunanjem robu kuhinjske plošče.
5. PRIKLOP NA ELEKTRIKO

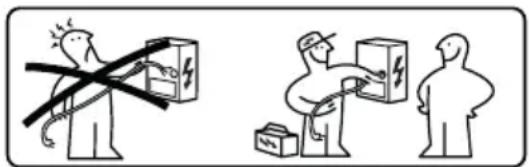

OPOZORILO: Priključitev na električno omrežje mora v celoti izvesti usposobljeno tehnično osebje.
- Upoštevajte shemo povezav (na spodnji strani izdelka).
- Ta naprava ima priključek tipa "Y", priporočljivo je uporabiti napajalni kabel H05V2V2-F 5 x 2,5 mm², ENOFAZNO in DVOFAZNO povezavo: najmanjši odsek vodnika: 2,5 mm². Zunanji premer napajalnega kabla: najmanj 8 mm - največ 12 mm.
- Priključne spojke so dostopne tako, da odstranite pokrov priključne omarice.
- Preverite, ali so lastnosti gospodinjskega električnega omrežja (napetost, največja moč in tok) združljive z lastnostmi naprave.
- Napravo priključite, kot je prikazano v navodilih za namestitev (v skladu z referenčnimi standardi za omrežno napetost, ki velja na nacionalni ravni).
Pozor! Kablov ne varite!
6. OKOLJSKI VIDIKI
Odstranjevanje gospodinjskih aparatov
Simbol na izdelku ali embalaži označuje, da se izdelek ne sme odlagati med običajne gospodinjske odpadke. Odsluženi izdelek oddajte v specializirani zbirni center za recikliranje električnih in elektronskih komponent. Z zagotovitvijo pravilne odstranitve tega izdelka pripomorete k preprečevanju možnih neželenih posledic, ki bi jih neprimerno odlaganje imelo za okolje in zdravje ljudi. Za podrobnejše informacije o recikliranju tega izdelka se obrnite na lokalne organe, lokalno službo za odstranjevanje odpadkov ali trgovino, kjer ste kupili izdelek.
Naprava je skladna z direktivo 2012/19/EU glede omejitve nevarnih snovi, ki so uporabljene v električni in elektronski opremi, in odstranjevanja odpadkov.
Odstranjevanje embalaže
Materiale s simbolom je mogoče reciklirati. Embalažne materiale odstranite v ustrezne zbirne kontejnerje za reciklažo.
Varčevanje z energijo
Med kuhanjem lahko dnevno prihranite energijo z upoštevanjem spodnjih priporočil.
- Kadar segregate vodo, uporabite samo potrebno količino vode.
- Po možnosti lonce vedno pokrijte s pokrovko.
- Preden vklopite kuhalno mesto, nanj postavite lonec.
- Na manjša kuhalna mesta postavite manjše lonce.
- Lonce postavite neposredno na sredino kuhalnega mesta.
- Uporabite odpadno toploto, da ohranite živila topla ali da jih stopite.

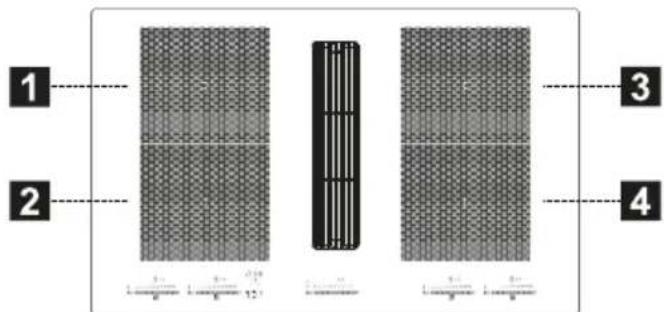

7. OPIS IZDELKA
| 1 | Posamezno kuhalno mesto (210x190 mm) 2100 W s ojačevalno funkcijo 3000 W |
| 2 | Posamezno kuhalno mesto (210x190 mm) 2100 W s ojačevalno funkcijo 3000 W |
| 3 | Posamezno kuhalno mesto (210x190 mm) 2100 W s ojačevalno funkcijo 3000 W |
| 4 | Posamezno kuhalno mesto (210x190 mm) 2100 W s ojačevalno funkcijo 3000 W |
| 5 | Nadzorna plošča |
| 6 | Sesalna rešetka |
| 1 + 2 | Kuhališče, ki ga je mogoče kombinirati (210 x 380 mm) 3000 W, s ojačevalno funkcijo 3700 W. |
| 3 + 4 | Kuhališče, ki ga je mogoče kombinirati (210 x 380 mm) 3000 W, s ojačevalno funkcijo 3700 W. |
KONTROLNE LUČKE
Zaznavanje prisotnosti lonca
Vsako kuhalno mesto je opremljeno s sistemom, ki zaznava prisotnost lonca na kuhalni plošči.
Sistem za zaznavanje lahko zazna lon-ce ustreznega tipa z magnetnim dnom za uporabo na indukcijskih kuhalnih ploščah.
Če lonec med delovanjem odstranite ali će uporabite neustrezen lonec, se na prikazovalniku prikaže simbol
Kontrolna lučka odpadne toplote
Kontrolna lučka preostale toplote je varnostna funkcija, ki opozarja na to, da je temperatura kuhalnega mesta še vedno 50 °C ali več in da lahko kuhalno mesto povzroči opekline, če se ga dotaknete z golimi dlanmi. Na indikatorju ustreznega kuhališča se izpiše H.

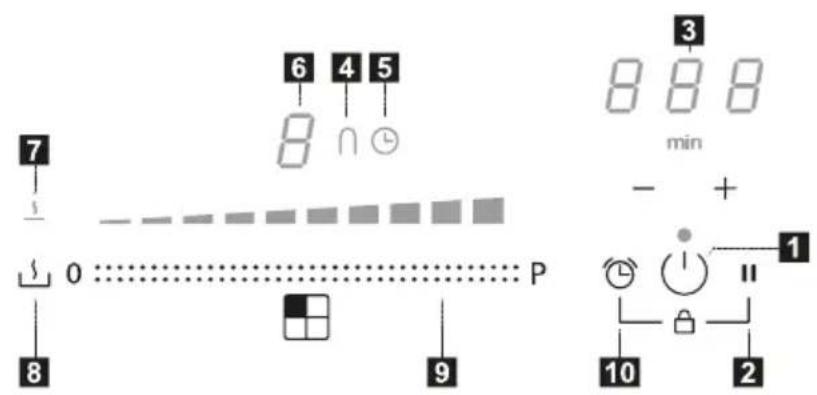

8. NADZORNA PLOŠČA
| 1 | Vklopljeno/lzklopljeno |
| 2 | Tipka funkcije premor |
| 3 | Upravljanje časovnika in prikazovalnik časa kuhanja |
| 4 | Simbol funkcije "most" |
| 5 | Simbol časovnika |
| 6 | Kontrolna lučka ravni moči |
| 7 | Simbol funkcije Raztapljanje |
| 8 | Tipka funkcije topitev |
| 9 | Drsna tipkovnica |
| 10 | Tipka funkcije Timer |
Kuhalna mesta lahko aktivirate s pritiskom na referenčno številko 8 Številka zasveti intenzivneje, za potrditev postopka.
Ko je lonec postavljen na eno od 4 ku-halnih mest, kuhalno mesto samodejno zazna njegovo prisotnost in prižge ustrezno številko, da jo aktivira.
Če na kuhalnem mestu ni loncev ali drugih predmetov, številke niso vidne.
Na nadzorni plošči so izbirne funkcije vedno tiste, ki so vidne, vendar osvetljene z nizko intenzivnostjo. Izberite funkcije tako, da se dotaknete ustreznega simbola.

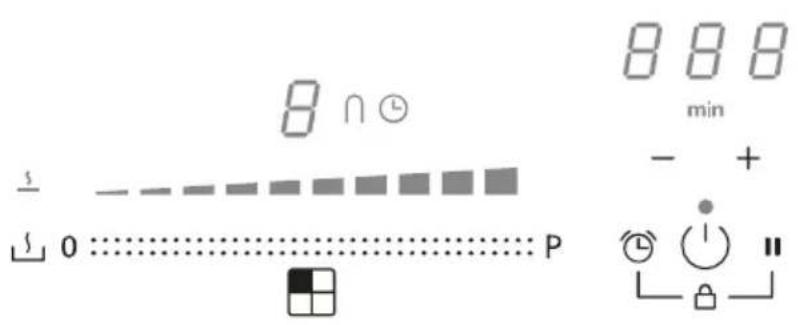

9. OMEJEVANJE MOČI
Ob prvi priključitvi naprave na napajalno omrežje v hiši mora monter nastaviti moč kuhalnih mest glede na dejansko zmogljivost gospodinjskega električne-ga omrežja.
Če to ni potrebno, lahko kuhalno ploščo vključite neposredno s tipko ali pa za
dostop do menija sledite spodaj opisanemu postopku.
- Priključite kuhalno ploščo priključite na domače omrežje (to operacijo je treba izvesti vsakič, ko odprete meni).
- Vsi indikatorji zasvetijo za nekaj sekund.
- Takoj, ko se indikatorji spet ugasnejo, pritisnite in držite ⏻ in Ⅱ 4 sekunde, dokler se ne zasvetijo drsne tipkovnice na levi strani.
- Pritisnite in držite obe drsni tipkovnici hkrati na levi strani 4 sekunde, dokler ne 3 ukazni indikatorji označijo »CF6«.
- Pritisnite II dokler se ne prikaže »PHA«.
- Pritisnite zadnjo tipkovnico na levi strani, da izberete pravilno nastavi- tev.
Za podrobnosti glejte spodnjo tabelo:
| Vrednost na drsni tipkovni- ci | KW | Opombe |
| 0 | 7,4 | Standardna začetna nastavitev |
| 1 | 4,5 | |
| 2 | 3,5 |
 | ||
| Blokada | Funkcije kuhalne plošče je med uporabo mogoče blokirati, na primer za čiščenje kuhalne plošče. | |
| Za vklop / izklop: pritisnite + . + | ||
| Varovalo za otroke | Ta funkcija preprečuje nenameren vklop naprave | |
| Vklop: pritisnite , hkrati pritisnite in sprostite + in nato znova pritisnite . Vsi indikatorji prikazujejo Opisane postopke je treba opraviti v 10 sekundah. | ||
| Izklop: pritisnite , hkrati pritisnite in sprostite + in nato znova pritisnite . II Vsi indikatorji, ki označujejo Lizginejo. Opisane postopke je treba opraviti v 10 sekundah. | ||
| Funkcija Boost | Vsako kuhalno mesto lahko nastavite na dodatno raven moči za največ 10 minut. | |
| Za aktiviranje: izberite eno od 4 kuhalnih mest in na drsni tipkovnici izberite tipko »Boost«. ustreznem indikatorju se prikaže P. | ||
| Za deaktiviranje: na drsni tipkovnici izberite eno od drugih možnih vrednosti. | ||
| Časovnik kuhalnih mest | Časovnik omogoča, da določeno kuhalno mesto izklopite ob koncu nastavljenega časa. Kuhalna mesta lahko programirate posamično, saj ima vsako svoj časovnik. | |
| Za vklop: vklopite kuhalno ploščo in izberite eno od 4 kuhališč, nato pritisnite "+" in "-" , da nastavite časovnik. Simbol kuhališča zasveti. Pritisnite "+" in "-" posamezno, da nastavite odštevanje. Povečanje in zmanjšanje vrednosti med nastavitvijo se spreminja glede na čas, ki ga je treba nastaviti. Na zaslonu v nadzornem območju upravljanja s časovnikom je prikazano odštevanje. Za potrditev nastavljenega časa se 5 sekund ne dotikajte ničesar. | ||
| Za izklop: počakajte do konca odštevanja ali ponastavite vrednosti časovnika (pritisnite "+" in "-" in izničite s "-"). | ||
| Časovnik (splošni) | Časovnik z alarmom za splošno uporabo. | |
| Za vklop: vklopite kuhalno ploščo, nato pritisnite "+" in "-" , da nastavite časovnik. Pritisnite "+" in "-" posamezno, da nastavite odštevanje. Povečanje in zmanjšanje vrednosti med nastavitvijo se spreminja glede na čas, ki ga je treba nastaviti. Na zaslonu v nadzornem območju upravljanja s časovnikom je prikazano odštevanje. Za potrdite v nastavljenega časa se 5 sekund ne dotikajte ničesar. | ||
| Za izklop: počakajte do konca odštevanja ali ponastavite vrednosti časovnika (pritisnite "+" in "-" in izničite s "-"). | ||
| Funkcija topitev | Za vklop: izberite eno od 4 kuhališč in pritisnite Indikator izbranega kuhališča prikazuje Da bi deaktivirali: pritisnite alipritisnite . | |
| Funkcija premora | Ta funkcija omogoča premor/ponovni zagon katere koli aktivne funkcije na kuhalni plošči, z zmanjšanjem razpoložljive moči na kuhalnem mestu in ponastavitvijo vseh funkcij.Med premorom vsi indikatorji označujejo ,da:- Nobeno kuhališče ne proizvaja energije.- Vse funkcije in časovnik so izključeni. | |
| Za aktiviranje: ko je kuhalna plošča prižgana pritisnite in držite Ivsaj 1 sekundo. | ||
| Za izklop: pritisnite in držite Ivsaj 1 sekundo in s prstom podrsajte od najmanjšega do največjega ob drsní tipkovnici, ki prikazuje animacijo. | ||
| Funkcija priklica | Ta funkcija se uporablja za vpoklic obratovalnih nastavitev kuhalne plošče v primeru nenamerne ustavitve pri uporabi ( ) | |
| Ko je kuhalna plošča izklopljena, za nastavitve pritisnite v največ 6 sekundah, nato pritisnite II v največ 6 sekundah. Za potrditev postopka se oglasi pisk. | ||
| Ko je kuhalna plošča izklopljena, će jo ne vklopimo znova v 6 sekundah, zgubimo nastavitve prejšnjih funkcij. | ||
| Funkcija segrevanje | Ta funkcija se uporablja za segrevanje ponve na največji moči, preden nadaljujete s kuhanjem na izbrani ravni. Časovni interval, v katerem ima kuhalno mesto največjo moč, je odvisen od končne nastavljene stopnje kuhanja. Glejte tabelo: | |
| Raven moči Časovnik (sekunde) | ||
| 1 | 40 | |
| 2 | 72 | |
| 3 120 | ||
| 4 176 | ||
| 5 256 | ||
| 6 432 | ||
| 7 120 | ||
| 8 192 | ||
| 9 Ni na voljo | ||
| Ojačevanje Ni na voljo | ||
| Izberite eno od 4 kuhališč in za 3 sekunde držite pritisnjeno izbrano vrednost (od 1 do 8) na drsní tipkovnici. Kuhalna plošča bo imela največjo moč v določenem časovnem obdobju, ki se razlikuje glede na predhodno nastavljeno moč kuhanja, nato pa se vrne na vrednost, nastavljeno na začetku. | ||
| Kombinirani način (funkcija »most«) | Ta funkcija vam omogoča povezavo 2 kuhalnih mest, da ju lahko uporabljate in nadzirate kot eno in večje kuhalno mesto. To ponuja možnost uporabe loncev z večjim dnom.Za to funkcijo lahko izberete kuhališča izključno na levi in na desni. | |
| Za aktiviranje: Hkrati pritisnite obe tipkovnici na levi, dokler se ne pokaže indikator in simbol zasveti.Za nastavitev moči uporabnega območja v kombiniranem načinu uporabite zadnjo tipko za pomika-nje na levi.Na obeh kuhališčih bo simbol nasveti. | ||
| Za deaktiviranje: hkrati pritisnite tipke, s katerimi aktivirate funkcijo "most", dokler ne simboli izgine-jo. | ||
| Pomembno! Kuhalna plošča samodejno prepozna prisotnost večjega lonca, ki zaseda dve kuhališ-či, vendar bo z s kuhališči plošča upravljala neodvisno, razen će je aktivirana funkcija "most". | ||
11. KAKO KUHATI
| Raven moči | Način kuhanja | Uporabiti za |
| 1 | Topljenje, rahlo segrevanje | Maslo, čokolada, želatina, omake |
| 2 | Topljenje, rahlo segrevanje | Maslo, čokolada, želatina, omake |
| 3 | Segrevanje | Riž |
| 4 | Daljše kuhanje, zgoščevanje, dušenje | Zelenjava, krompir, omake, sadje, ribe |
| 5 | Daljše kuhanje, zgoščevanje, dušenje | Zelenjava, krompir, omake, sadje, ribe |
| 6 | Daljše kuhanje, praženje | Testenine, juhe, dušeno meso |
| 7 | Lahko cvrtje | Rösti (krompirjevi polpeti), omlete, panirane in cvrte jedi, klobase |
| 8 | Cvrtje, globoko cvrtje Meso, ocvrt krompirček | |
| 9 | Hitro cvrtje pri visoki temperaturi Zrezki | |
| P | Hitro segrevanje Vretje vode |
12. FUNKCIJE SESALNIKA
 | |
| Območja ukazov kuhalnih mest, sesalne naprave in časovnika je mogoče aktivirati s pritiskom referenčne tipke. | |
| 0: P | Izbira sesalne moči.Povečanje / zmanjšanje hitrosti (moči) sesanja. |
 | Aktivirajte/deaktivirajte samodejne funkcije (samodejni način je privzeto aktiviran).Z dotikom (pritiskom) izbirne vrstice nape se samodejni način izklopi in ventilator lahko uporabljate v ročnem načinu.Za ponovno aktiviranje avtomatskega načina pritisnite tipko prižge se LED dioda kar pomeni, da je napa aktivna v tem načinu. |
| Sesalni način je privzeta nastavitev delovanja nape.Vklop filtra na aktivno oglje– Ko se prvič vklopi napa držite 5 sekund pritisnjeno tipko . Po vklopu zasveti ikona, ki opozarja na to, da je treba izvesti vzdrževanje filtra na aktivno oglje (proti vonjavam)Signali v zvezi s čiščenjem maščobnega filtra, ki jih prikazuje LED dioda , so vedno omogočeni.Ponastavitev in ponovna aktivacija ogljikovega filtraPo opravljenem vzdrževanju filtra:5 sekund držite pritisnjeno tipko - LED dioda maščobnega filtra bo ugasnila in odštevanje se bo znova začelo.5 sekund držite pritisnjeno tipko - LED dioda filtra za vonjave bo ugasnila in odštevanje se bo znova začelo. | |
 | Impostazione della velocità INTENSIVATa nastavitev je časovno nastavljena za 5-minutni. Po preteku tega časa se sistem samodejno vrne na predhodno nastavljeno hitrost. |
13. FUNKCIJA
UPRAVLJANJA MOČI
Ta izdelek je opremljen s funkcijo upravljanja moči z elektronskim nadzorom.
Ta funkcija nadzoruje dovajanje največ-je moči 3700 W med kuhalnimi mesti (leva in desna stran), optimizira poraz-delitev moči in se izogne preobremenjenosti sistema.
V ta namen je skupna moč stalno nadzirana in po potrebi zmanjšana. Če ni mo-
goče dovajati zahtevane skupne moči, nadzorni element s privzeto nastavitvijo zmanjša moč drugega kuhalnega elementa na naslednjo nižjo raven krivulje moči, tako da ne preseže absorpcije toka 16 A.
V tem primeru generator zazna zadnji ukaz z najvišjo prioriteto, ki ga posreduje uporabniški vmesnik, in po potrebi zmanjša predhodno aktivirane nastavitve za drugi kuhalni element.
Funkcija upravljanja moči se vklopi tudi ob zaznani prisotnosti lonca na kuhal-nem elementu.
Primer:
če za kuhalno mesto 1 izberete dodatno raven moči (booster) (P), kuhalno mesto 2 ne bo moglo hkrati preseči ravni moči 9 in njegova moč bo samodejno omeje- na.*
14. NAVODILA ZA UPORABO LONCEV
Katere Ionce lahko uporabljate?
Uporabljate lahko izključno lonce z ustreznim feromagnetnim dnom za uporabo na indukcijskih kuhalnih ploščah:
- lito železo
- emajlirano jeklo
- ogljikovo jeklo
- nerjaveče jeklo (tudi v celoti)
- aluminij s feromagnetno prevleko ali dnom s feromagnetno ploščo
Da bi ugotovili ustreznost lonca, preverite, ali je na njem simbol (običajno je natisnjen na dnu). Ustreznost lahko preverite tudi tako, da dnu lonca približate magnet. Če se magnet pripne na dno, je lonec primeren za uporabo na indukcijski kuhalni plošči.
Da bi zagotovili optimalno učinkovitost, vedno uporabite lonce s ploskim dnom, v katerih se lahko toplota enakomerno porazdeli. Dno, ki ni popolnoma ravno, lahko vpliva na prevodnost moči in to- plote.
Kako uporabljati lonce?
Najmanjši premer loncev/ponev za različna kuhališča.
Da bi zagotovili pravilno delovanje kuhalne plošče, mora lonec prekrivati eno ali več referenčnih točk, natisnjenih na kuhalni plošči, in imeti ustrezni najmanjši premer dna.
Vedno uporabite kuhališče, ki najbolje ustreza premeru dna lonca.
| Kuhališča Premer dna lonca | |
| min. ∅ (priporočen) najv. ∅ (priporočeno) | |
| Kombinirano levo/desno | 190 mm 230 mm |
| Posamezen levo/desno | 110 mm 190 mm |
Prazni lonci/ponve ali lonci/ponve s tankim dnom
Na kuhalni plošči ne uporabljajte praznih loncev/ponev ali loncev/ponev s tankim dnom, saj to ne omogoča nadziranja temperature ali samodejnega izklopa kuhalnega mesta, će je temperatura previsoka, pri tem pa se lahko lonci ali kuhalna plošča poškodujejo.
V tem primeru se ne dotaknite ničesar in počakajte, da se vsi sestavni deli ohladijo.
Če se prikaže sporočilo o napaki, glejte razdelek »Odpravljanje težav«.
Običajni delovni hrup kuhinjske plošče
Indukcijska tehnologija temelji na ustvarjanju elektromagnetnih polj. Ta elektromagnetna polja ustvarijo toploto neposredno na dnu lonca. Lonci in pon-ve lahko oddajajo različne zvoke ali povzročajo vibracije glede na način njihove izdelave.
Ti zvoki so opisani v nadaljevanju:
Rahlo brnenje (podobno hrupu trans- formatorja)
Ta zvok nastane pri kuhanju z visoko to- ploto in je odvisen od količine energije, ki se prenese s kuhalne plošče na lon- ce. Hrup preneha ali se zmanjša, ko zmanjšate raven toplote.
Rahlo piskanje
Ta zvok nastane, ko je posoda za kuhanje prazna, preneha pa, ko posodo na- polnite z vodo ali živili.
Prasketanje
Ta zvok nastane pri loncih, ki so izdelani iz več plasti materialov, povzročajo pa ga vibracije površin, kjer se različni materiali stikajo. Hrup prihaja iz loncev in se lahko razlikujejo glede na količino in način priprave hrane.
Močno piskanje
Ta zvok nastane pri loncih, izdelanih iz več plasti različnih materialov, in kadar se ti uporabljajo pri največji jakosti ter na
dveh kuhalnih mestih. Hrup preneha ali se zmanjša, ko zmanjšate raven toplote
Hrup ventilatorja
Za pravilno delovanje elektronskega sistema je treba uravnati temperaturo kuhalne površine. V ta namen je kuhalna površina opremljena z ventilatorjem, katerega funkcija je zmanjšanje in uravnavanje temperature elektronskega sistema. Lahko se zgodi, da ventilator še naprej deluje po izklopu naprave, če je
temperatura kuhalne površine še vedno zaznana kot previsoka.
Ritmični zvoki, podobni tiktakanju
Ti zvoki se pojavijo samo takrat, ko de-lujejo vsaj tri kuhalna mesta, izginejo ali zmanjšajo pa se takrat, ko se ena od teh izklopi.
Opisani zvoki so običajna značilnost indukcijske tehnologije in jih zato ni mogoče obravnavati kot napake.
- ODPRAVLJANJE TEŽAV
| Koda napake Opis Možen vzrok napake Rešitev | |||
| "Zvočni signal ob zagonu. Koda napaje ne prikazana" | Upravljanje nape ne deluje | Poškodba ali slaba priključitev kabla LIN na tiskanem vezju nape | Preverite priključitev oziroma zamenjajte kabel LIN |
| ER03 | Kuhalna plošča se izklopi po 10 sekundah. | Zaznano je neprekinjeno delovanje tipk.Voda ali lonec na nadzorni plošči. | S steklokeramične kuhalne plošče ali nadzorne plošče odstranite vodo ali lonec. |
| ER21 | Kuhalna plošča se izklopi. | Notranja temperatura elektronskih sestavnih delov je previsoka. | Pustite, da se kuhalna plošča ohladi.Preverite, će ima kuhalna plošča ustrežno zračenje.Če težave ni mogoče odpraviti, se obrnite na službo za pomoč strankam. |
| E2 | Ustrezno kuhalno mesto se izklopi. | Lonec je prazen ali neustrezen.Previsoka temperatura lonca ali steklokeramične površine.Temperatura elektronskih sestavnih delov je previsoka. | Pustite, da se kuhalna plošča ohladi.Uporabite ustrezen lonec.Ne segrevajte praznih loncev. |
| E3 | Ustrezno kuhalno mesto se izklopi. | Lonec ni ustrezen.Lonec izgublja magnetne lastnosti in lahko povzroči škodo na indukcijski kuhalni plošči. | Uporabite ustrezen lonec.Napaka se samodejno razveljavi po 8 s in kuhalno ploščo lahko ponovno uporabite.V primeru nadaljnjih napak je treba lonec zamenjati.Če težave ni mogoče odpraviti, se obrnite na službo za pomoč strankam. |
| E6 | Kuhalno mesto se ne vklopi. | Napajalna napetost in/ali frekvenca zunaj območja. | Preverite omrežno napetost in/ali frekvenco.Po potrebi, se obrnite na službo za pomoč strankam. |
| E8 | Kuhalna mesta se izklopi-jo. | Okvara ventilatorja.Ventilator ovira prah ali vlakna. | Očistite ventilator in odstranite more-bitne tujke.Če težave ni mogoče odpraviti, se obrnite na službo za pomoč strankam. |
| E4-E5-E7-E9-ER20-ER22-ER31-ER36-ER47-EA-EH | Kuhalno ploščo odklopite z napajanja.Počakajte nekaj sekund, nato kuhalno ploščo znova priklopite na napajanje.Če se težava še vedno pojavlja, se obrnite na službo za tehnično podporo in navedite oznako napake, ki se prikaže na prikazovalniku. | ||
16. VZDRŽEVANJE - POPRAVILA IN SKLADNOST
- Vzdrževanje električnih sestavnih delov mora izvajati izključno izdelovalec ali služba za tehnično podporo.
- Poškodovane kable mora zamenjati izključno izdelovalec ali služba za tehnično podporo.
Ko stopite v stik s službo za tehnično podporo, podajte naslednje informacije:
- Vrsta okvare
• Model naprave (izdelek/koda)
• Serijska številka (S.N.)
Ti podatki so navedeni na identifikacijski tablici. Identifikacijska tablica je na dnu izdelka.
Informacije o izdelku v skladu z Uredbo št. 66/2014
Referenčni predpisi:
EN/IEC 60350-2
EN/IEC 50564
Ta naprava je bila projektirana in izdelana ter se trži v skladu z direktivami EGS.
17. TEHNIČNI PODATKI
Identifikacija izdelka
Tip: 4300
Model: FMY 8391R HI
Glejte identifikacijsko tablico na dnu izdelka.
Proizvajalec nenehno izboljšuje svoje izdelke. Zaradi tega se lahko besedila in slike v teh navodilih za uporabo spremenijo brez predhodnega opozorila.
Več informacij o tehničnih podatkih so na voljo na spletni strani:
www.franke.com
| MODEL FMY 8391R HI | |
| Največja skupna moč (kuhalna plošča + napa) | 7,62 Kw (osnovna nastavitev |
| Največja skupna moč (kuhalna plošča + napa) | 4,72 kW |
| Največja skupna moč (kuhalna plošča + napa) | 3,72 kW |
| Največja skupna moč (kuhalna plošča + napa) | 3,02 kW |
1,2 Prilagodljivo kuhalno mesto 1 + 2 Na krovu 3,4 Prilagodljivo kuhališče 3 + 4 na krovu
| Parameter Vrednost Mere (mm) | ||
| Delovne mere - 830 × 520 | (Š × G) | |
| Napetost/frekvenca napajanja | 220-240 V, 50 Hz; 220 V, 60 Hz 2N~ 380-415 V, 50 Hz; 2N~ 380 V, 60 Hz | |
| Podatki o električnih in grelnih elementih | ||
| Kuhalno mesto 1,2,3,4 | 2100 W; Power Boost: 3000 W | 210 x 190 |
| Fleksibilno kuhalno mesto 1+2, 3+4 | 3000 W; Power Boost: 3700 W | 210 x 380 |
| Parameter | Vrednost | Mere (mm) |
| Teža naprave | 21 | kg |
| Število kuhalnih mest | 4 | |
| Vir toplote | Indukcija | |
SV
1. SÄKERHETSINFORMAT IONER
- UPORABA
- ČIŠČENJE IN VZDRŽEVANJE
- ČIŠČENJE NAPRAVE
- LASNOSTI POHIŠTVA
- PRIKLOP NA ELEKTRIKO
- OKOLJSKI VIDIKI
- ODSTRANJEVANJE GOSPODINJSKIH APARATOV
- ODSTRANJEVANJE EMBALAŽE
- VARČEVANJE Z ENERGIJO
- OPIS IZDELKA
- KONTROLNE LUČKE
- ZAZNAVANJE PRISOTNOSTI LONCA
- KONTROLNA LUČKA ODPADNE TOPLOTE
- NADZORNA PLOŠČA
- OMEJEVANJE MOČI
- KAKO KUHATI
- FUNKCIJE SESALNIKA
- FUNKCIJA
- UPRAVLJANJA MOČI
- NAVODILA ZA UPORABO LONCEV
- KATERE IONCE LAHKO UPORABLJATE
- KAKO UPORABLJATI LONCE
- PRAZNI LONCI/PONVE ALI LONCI/PONVE S TANKIM DNOM
- OBIČAJNI DELOVNI HRUP KUHINJSKE PLOŠČE
- RAHLO BRNENJE (PODOBNO HRUPU TRANS- FORMATORJA)
- RAHLO PISKANJE
- PRASKETANJE
- MOČNO PISKANJE
- HRUP VENTILATORJA
- RITMIČNI ZVOKI, PODOBNI TIKTAKANJU
- VZDRŽEVANJE - POPRAVILA IN SKLADNOST
- TEHNIČNI PODATKI
- SV
- SÄKERHETSINFORMAT IONER
Znamka : FRANKE
Model : Mythos FMY 8391R HI
Kategorija : Kuhalnik
