AMW10HS - Vrtna orodja BOSCH - Brezplačna navodila za uporabo

Vrsta izdelka	Podaljšek za obrezovanje na palici (škarje za živo mejo na palici)
Znamka	Bosch
Model	AMW10HS
Številka artikla	0 600 8A3 A.. (glejte tipsko ploščico)
Združljiva pogonska enota	Samo AMW 10
Dolžina reza	430 mm
Razmik med zobmi	15 mm
Teža (brez pogonske enote)	2,25 kg
Raven zvočnega tlaka (LpA)	80,5 dB(A)
Zajamčena raven zvočne moči (LWA)	103 dB(A)
Vrednost vibracij (ah)	2,5 m/s²
Predvidena uporaba	Rezanje in obrezovanje živih mej in grmovnic v domačih in prostočasnih vrtovih
Nastavljiv delovni kot	Da, z dvema nastavitvenima ročicama
Rezalno rezilo	Nosilec rezila dolžine 430 mm
Zaščita rezil	Priložena zaščitna prevleka za transport in shranjevanje
Napajanje	Prek pogonske enote AMW 10 (omrežno)
Vzdrževanje	Pred shranjevanjem namažite nosilec rezila; po potrebi nabrusite ali zamenjajte rezila
Nadomestni deli	Priporočeni originalni deli Bosch
Priloženi dodatki	Zaščitna prevleka, navodila za uporabo
Standardi skladnosti	EN 60335, direktive 2006/95/CE, 2004/108/CE, 2006/42/CE, 2000/14/CE
Garancija	Obrnite se na servis Bosch
Država izvora	Ni določeno (izdeluje Bosch)

Pogosto zastavljena vprašanja - AMW10HS BOSCH

Kako namestim podaljšek AMW10HS na pogonsko enoto AMW 10?

Vstavite Multitool adapter v pogonsko enoto, dokler ne slišite klika. Prepričajte se, da je zapah pravilno nameščen. Glejte sliko 3 v navodilih.

Kako nastavim delovni kot škarj za živo mejo?

Pritisnite obe nastavitveni ročici na rezalni glavi, usmerite nosilec rezila pod želenim kotom, nato spustite ročici. Pred uporabo preverite, da sta pravilno zaskočeni.

Kaj storiti, če motor teče, a se rezila ne premikajo?

Preverite, ali je Multitool adapter pravilno priključen na pogonsko enoto. Odklopite napravo, odstranite in ponovno namestite adapter po navodilih.

Zakaj se rezila preveč segrevajo?

Možni vzroki: topa ali poškodovana rezila, prekomerno trenje zaradi nezadostnega mazanja. Nabrusite ali dajte pregledati nosilec rezila in nanesite posebno olje za mazanje Bosch (ref. 1 609 200 399).

Kako vzdržujem škarje za živo mejo po uporabi?

Nosite rokavice, očistite rezila s krpo, namažite nosilec rezila z vzdrževalnim pršilom, preverite zategnjenost vijakov in shranite orodje na suhem in zaprtem mestu, izven dosega otrok.

Kakšno varnostno opremo nositi med uporabo?

Nosite varnostna očala, zaščito sluha, zaščitne rokavice, zaprte nedrseče čevlje in dolge hlače. Ne delajte bosi ali v sandalah.

Ali lahko uporabljam škarje za živo mejo v dežju?

Ne. Vrtnega orodja nikoli ne uporabljajte v dežju in ga ne izpostavljajte dežju. Voda predstavlja nevarnost električnega udara.

Kakšno varnostno razdaljo moram upoštevati od električnih kablov?

Ohranjajte najmanj 10 metrov razdalje od napajalnih ali telefonskih kablov. Nikoli se ne dotikajte teh kablov, saj so pod visoko napetostjo.

Kako shraniti škarje za živo mejo pozimi?

Skrbno očistite orodje, namažite nosilec rezila, pokrijte rezilo z zaščitno prevleko in ga shranite na suhem mestu, zaščitenem pred zmrzaljo, izven dosega otrok.

Kje lahko najdem nadomestne dele za AMW10HS?

Naročite originalne dele Bosch pri servisu. Navedite številko artikla (0 600 8A3 A..) na tipski ploščici. Kontaktirajte Bosch na 0811 360 122 (Francija) ali prek kontaktnih podatkov za vašo državo.

NAVODILA ZA UPORABO AMW10HS BOSCH

Splošno opozorilo na nevarnost.

Preberite si to navodilo za obratovanje.

Ne dotikajte se. Po intenzivni uporabi skarij zaŽivo moje so lahko deli vroci.

Preden zeilite opraviti nastavitve na napravi ali pa vtno orodje ocistiti ali ce se je zamotal kabel ali cemorate vtno orodje le za kratek cas pustiti brenz nadozora, morate vtno orodje izklopiti potegniti omreznvi vtic iz vticnic.

Nosite zašcitna očala.

Nosite zašcito sluha.

Vrtnega orodja ne uporabljaje, ko dezije in ga ne izpostavljaje dezju.

Nikoli se ne dotikajte tokovnega ali telefonskega kabra. Taksni vodniki so pod visoko napetostjo. Obstaja akutna nevarnost elektricnega udara. Upoštevajte rajmanjminimalno razdaljo 10m

Splošna varnostna navodila za elektrčna orodja

WARNING

Preberite vsa varnostna opozorila in navodila. Zamujene dolznosti pri

upostevanju varnostnih navodil in napotkov lahko povzrocijo elektricni udar, pozar in/ali teze po skodbe.

Shranite vsa varnostna navodila in napotke za prihodnost.

Pred uporabo preverite elektoenergetski oskrbovalni vodnik oz. podaljiševalni kabel glede na poškodbe ali znake staranja. Takoj izvlecite omrežni vtic iz vticičnice v primuru, Če se kabel med delom poškoduje. NE DOTIKAJTE SE POŠKODOVANEKA KABLA PRED IZVLEKOM OMREŽNEGA VTICA. Če je kabel poškodovan ali obrajlen, vrtnega orodja ne uporabljaje.
Ce je nujno priklučni vodnik nadomestiti, potem mora to izvesti proizvajalec, njegov pooblasčeni servis ali za to kvalificirana oseba, saj takto preprečite ogrožanje varnosti.
Pri uporabi dnevno vizualno preverjate obstoj signifikantnih pomankljivosti. To vizualno kontrlo morate prav takoto opraviti, ce ste pustili vtro no orodje pasti na tla ali ce je bilo izpostavljeno obcutnemu udaru.
Za povecanje varnosti vam priporocamo, da uporabite FI-stikalo (RCD) z okvarnim tokom maks. 30mA . To FI-stikalo morate pred vsako uporabo preveriti.
Poskrbite za to, da bodo prezračevalne zareze vselej brez skodljivih ostankov.
Prav takupoostevajte vsa varnostna navodila in napotke,ki so navedena v navodilu za uporabo pogonske enote.

Varnostna opozorila za škarje zaŽivo.Mejo

Poskrbite, da bodo vsi deli telesa varno oddaljeni od rezilnih nozev. Med delovanjem nozev ne poskušajte odstranjevati rezalega materiala in prav takne poskušajte držati materiala, ki ga nameravate

F016L70916|(25.6.12)

Bosch Power Tools

Slovensko 75

odrezati. Zagozdeni rezalni material odstranite le pri izklopljen napravi in ko ste izvlekli omreznvi tvc. Le trenutek nepazljivosti pri uporabi skarij za zivo mejo lahko privede do tezkih poskodb.

Škarje za grmičevje prenašajte za ročaj, nož mora pri tem mirovati. Pri transportiranju in pred shranjevanjem morate na škarje za grmičevje vedno namestiti zašcitno Pokrov. Skrbno rokovanje z napravo zmanja nevarnost poškodb, ki bi nastale zaradi noža.
Elektricno orodje smete med delom drzati le na izoliranih rocajih, saj lahko pride do dotika rezila s skritimi napeljavami toka ali lastnim omreznim kablom. Stik rezica n napeljavo, ki je pod napetostjo, lahko povrozci, da so posledici no tudi kovski deli naprave pod napetostjo in to vodi do elektricnega udara.
Poskrbite, da bo kabel oddaljen od območja rezanja. Med delovnim postopkom se lahko kabel prekrijje z grmovjem in rezilo ga lahko nepričakovano prereže.

Dodatna opozorila

Ta naprava ni namenjena za uporabo s strani oseb (vklučno z otroki) z omejenimi fizičnimi, senzoričnimi ali umskimi sposobnostmi ali pomanjkljivimi izkušnjami in/ali pomanjkljivim znanjem, razen, Če jih nadzoruje oseba, k je odgovorna za varnost ali pa Če dobijo s strani te odgovorne osebe navodila, kako se mora ta naprava uporabljati. Nadzorujte otreke in s tem zagotovite, da se ne igražo z napravo.
Nikoli ne dovolite otrokom ali osebam, ki se s temi navodili niso seznanile, da bi uporabljale te skarje za zivo mejo. Nacionalni predpisi morebiti omejujejo starost uporabnika. Kadar skarje za zivo mejo niso v uporabi, jih hranite izven dosegao otrok.
Medtem ko delate, trdno drzite elektricno orodje z obema rokama in poskrbite za varno stojisije. Elektricno orodje bo bolj vodljivo, Če ga boste držali z obema rokama.
Pred odlaganjem elektricnega orodja počakajte, da se le to popolnoma ustavi.
Med obratovanjem se v okolici 3 metrov ne smejo zadrževati osebe aliŽivali. Uporabnik naprave je v delovnem območuju odgovoren za tretje osebe.
Skarij za zivo moyen nikoli ne primite za precko z nozi.
Nikoli ne dovolite otrokom ali osebam, ki se s temi navodili niso seznanile, da bi uporabljale te skarje za zivo mejo. Nacionalni predpis i morebiti omejujejo starost uporabnika.
Nikoli ne uporabljate škarij zaŽivo.Mejo,ko se v neposredni blizini nahajajo osebe, Še posebej otroci ali pa domačeŽivali.
Za nezgode ali skodo, povzročeno na drugih osebah ali njihovi lastnini, je odgovoren uporabnik ali lastnik.
Ne uporabljate skarij za zivo mejo, ko ste bosi ali zo odprtimi sandali. Nosite le fiksno obutev in dolge hlace. Priporocamo noosenje trdih rokavic, nezdrsljve obutve in zašcitnih ocal. Ne nosite ohlapnih oblacil ali nakita, ki bi se lahko zapletel v premikajce se dele.

Skrbno preglejte zivo.Mejo,ki jo zelite obrezati in odstranite ziice in druge tujke.
Pred pricetkom uporabe preverite, ali so morda obrjeni ali po skodovani nozi, vijaki nozev ali drugi deli rezila. Nikoli ne delaje s po skodovanim ali mocono obrjenim rezilom.
Z uporabo skarij za zivo mejo morate biti dobro seznanjeni, da jih boste lahko v primeru sile takoj ustavili.
- Po nastavitvi delovnega kota morate preveriti, alsi sta oba nastavna droga varno zaskocila. Če ostane eden od nastavnih drogov odprt, se lahko zgodi, da se pri delu drugo aretiranje z vejo nehote sprosti in prečka z nozi pade navzdol.
Zivo mejo rezaje le pri dnevni svetlobi ali dobri umetni svetlobi.
Nikoli ne uporabljajte skarij za zivo mejo z okvarjenimi zašcitnimi prijavami ali takrat, ko zašcitne priprave niso montirane.
Zagotovite, da so pri uporabi skarij za zivo mejo montirani vsi prilozeni rocaji in zašcitne priprave. Nikoli ne poskusajte zagnati skarij za zivo mejo, ki so nepopolno montirane ali pa skarij z nedopustnimi modifikacijami.
Skarij za zivo mejo nikoli ne primite za zašcitno pripravo.
Pri uporabi skarij za zivo mejo morate vedno paziti na trdno stojisce ter vedno drzite ravnoteze, se posebej pri uporabi na stopnicah ali lestvah.
Zavedajte se svoje okolice in moznih trenutkov nevarnosti, ki jih medrezanjem meje morda ne slisihe.
Potegnite omrežni vtic iz vticnic v naslednjih primerih:
pred preverjanjem, odstranitvijo blokade ali opravilih na skarjih za zivo mejo.
- po stiku tujkom. Preverite zivo mejo gledo na poskodbe in ce je potrebno, poskrbite za njihovo popravilo.
- Če škarje zaŽivo.Mejo pričnejo nenavadno vibrirati (preglejte takoj).
Skarje za zivo moyen hranite na suhem, visoko lezecem ali zaklenjenem mestu, ki ni dosegljivo otrokom.

Obrabljene ali poskodovane dele zaradi varnosti zamenjaje.
Ne poskusajte popravljati vrtnega orodja, razen ce imate ustrezno kvalifikaciono za to.

Vzdrževanje

Vselej nosite vrtne rokavice, ko rokujete z ostrimi nozi ali delate na podrochu ostrih nozev.
Preverite vrtno orodje in zaradi varnosti nadomestite obrabljene ali poškodovane dele.
Pri shranjevanju vrtnega orodja morate precko z nozi vedno namazati z vzdrrzevalnim sprejem.
Prepricajte se, da bodo vse matrice, vsi sorniki in vijaki varno pritrjeni, le takto boste zagotovili varno delovn ostanje vrtnega orodja.
Poskrbite, da bodo vsi deli, ki jih boste zamenjali, izdelani v tovarni Bosch.

76 | Slovensko

Simboli

Naslednji simboli so pomembni za branje in razumevanje navodila za obratovanje. Zapomnite si simbole in njihov pomen. Pravilna interpretacija simbolov vampomaga, da vtno orodje laho bolje in varneje uporabljate.

Simbol

Pomen

Nosite zašcitne rokavice

Nosite zašcitna očala.

Smer reakcije

Smer premikanja

Uporaba v skladu z namenom

Ta naprava se sme uporabljati izključno skupaj s pogonsko enoto AMW 10.

Vrtno orodje je namenjeno za rezanje in obrezovanjeŽivihojin grmov v hišnih in lubiteljskih vtovih.

Tehnicni podatki

Paličasti rezalnik zaŽivo.mejo		AMW HS
Številka artikla		0 600 8A3 A..
Dolžina reza	mm	430
Odprtina med zobmi	mm	15
Teža po EPTA-Procedure 01/2003
brez pogonske enote	kg	2,25
Serijska številka	gleje tipsko tablico na vrtnem orodju
Upoštevajte številko izdelka na tipski tablici sesalnika. Trgovski nazivi posameznih vrtnih orodij so lahko razljni.

Izjava o skladnosti C E

Izjavlamo pod izklučno odgovornostjo, da proizvod, ki je opisan pod razdelkom „Tehnični podatki“ ustreza naslednjim standardom oz. standardiziranim dokumentom: EN 60335 v skladu z določili Direktiv 2006/95/ES, 2004/108/ES, 2006/42/ES, 2000/14/ES.

2000/14/ES: garantirana zvočna moč hrupa 103 dB(A).

Kategorija izdelka: 25

Tehnicnakodumentaciona (2006/42/ES) pri:

Podatki o hrupu/vibracijah

Merilne vrednosti hrupa izračunane v skladu z EN ISO 10517.

Z A-ocenjeni nivo hrupa naprave znaša obicajno: nivo hrupa 80,5 dB(A); izmerjena moč hrupa 100,5 dB(A). Negotovost K = 2,5 dB.

Skupne vrednosti vibracij (vektorska vsota treh smeri):

emisija vrednost vibracij a_h = 2,5m / s^2 ,negotovost

K = 1m / s^2

Cilj dejanja	Slika

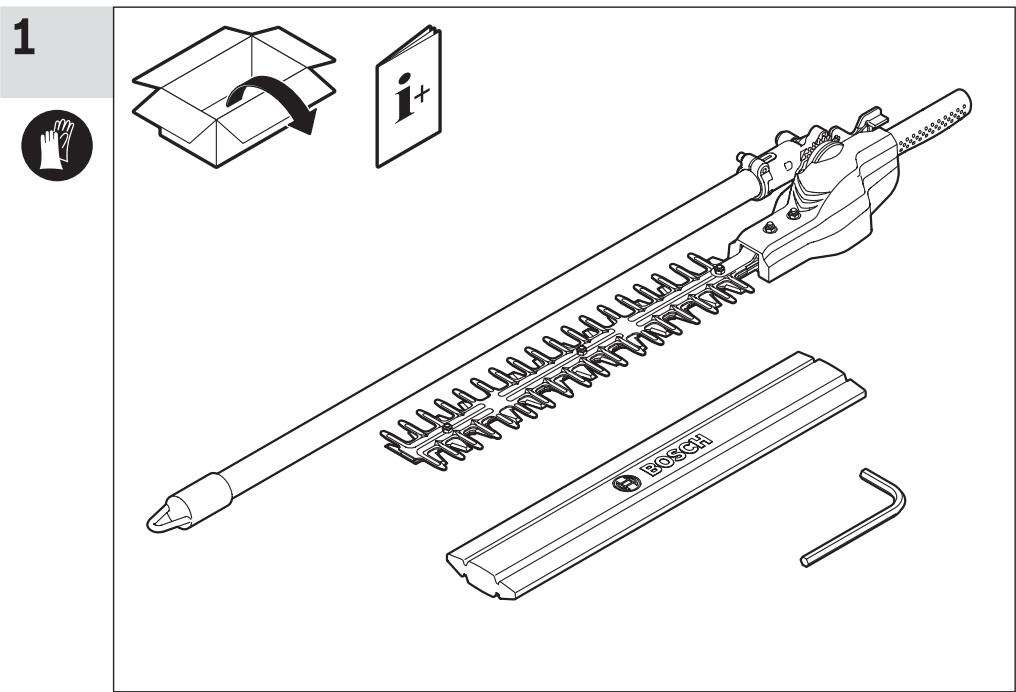

Obseg pošiljke	1

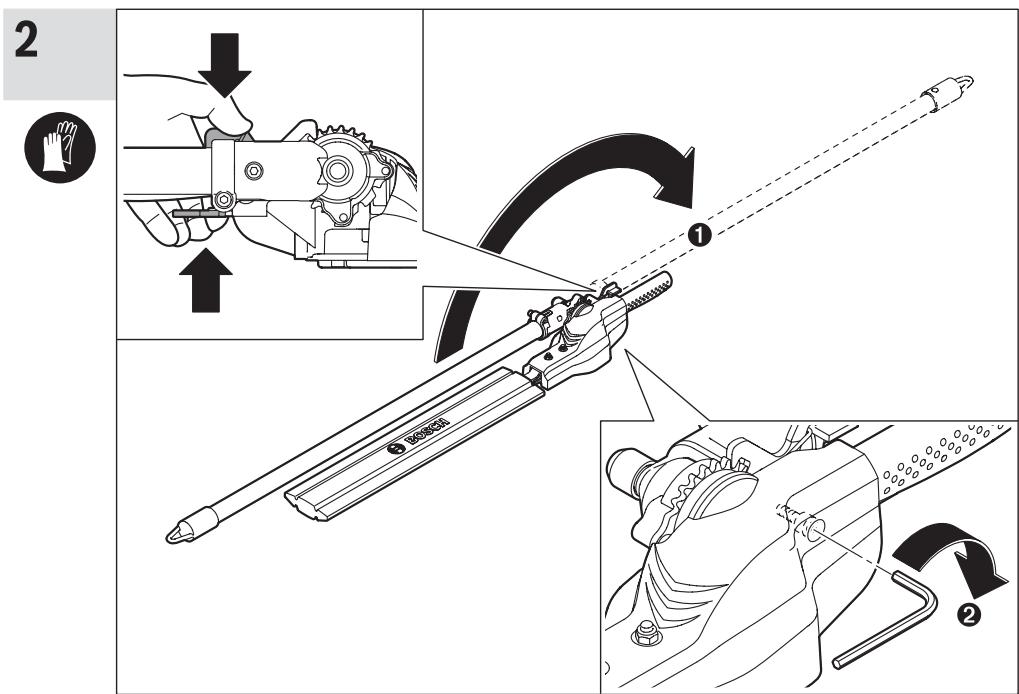

Letvico z nožizasukati v delovni položaj in zatakniti	2

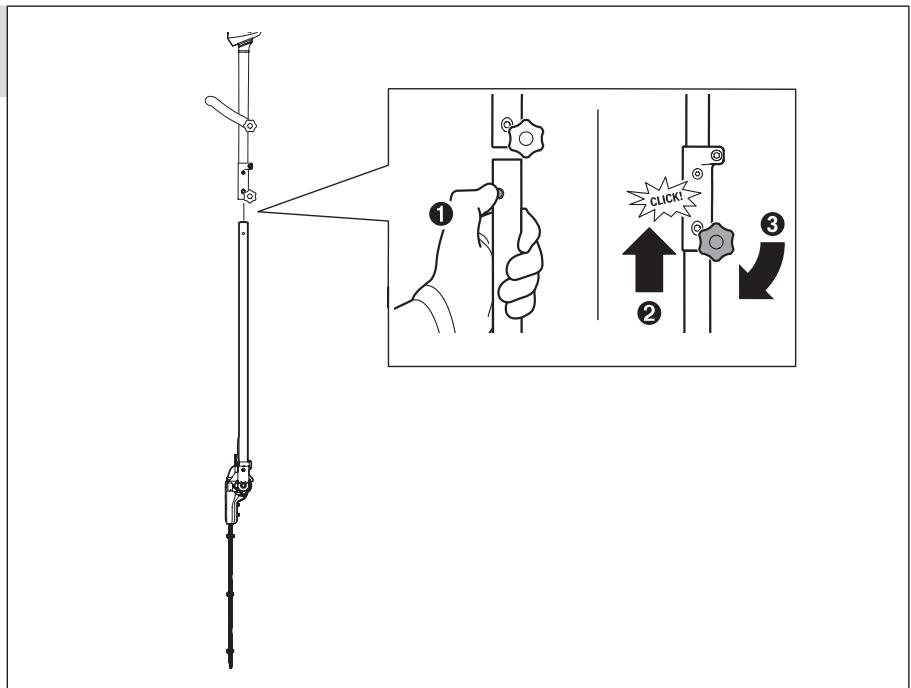

Montaža Multitool-predložka	3

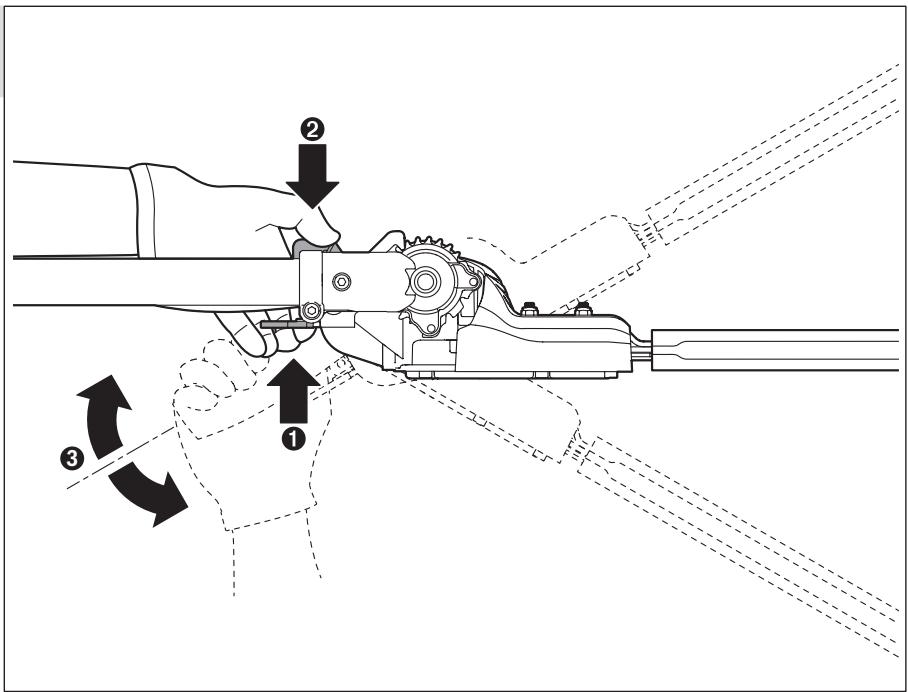

Nastavitev delovnega kota	4

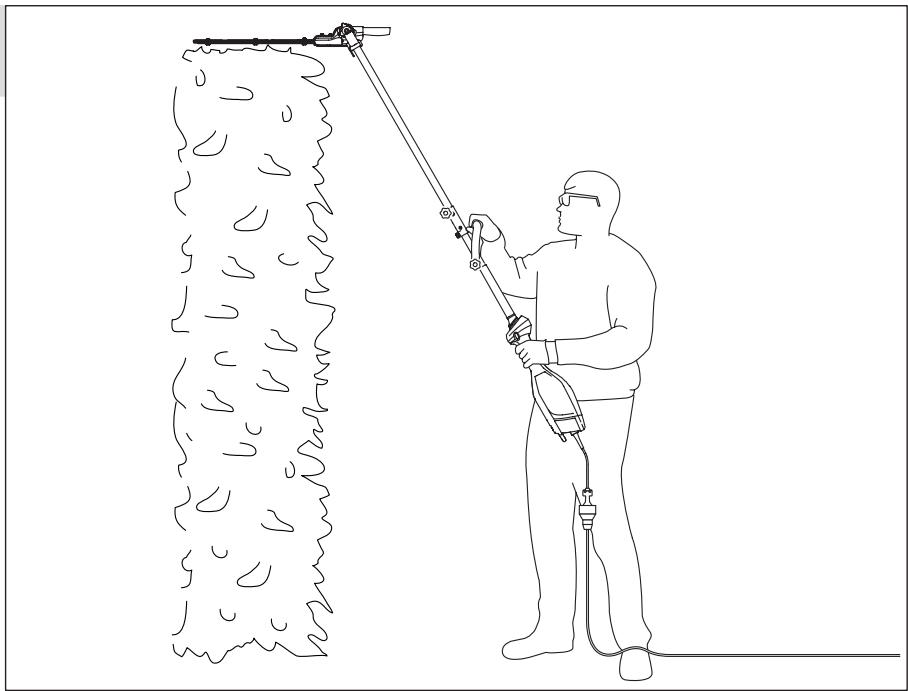

Delovna navodila	5

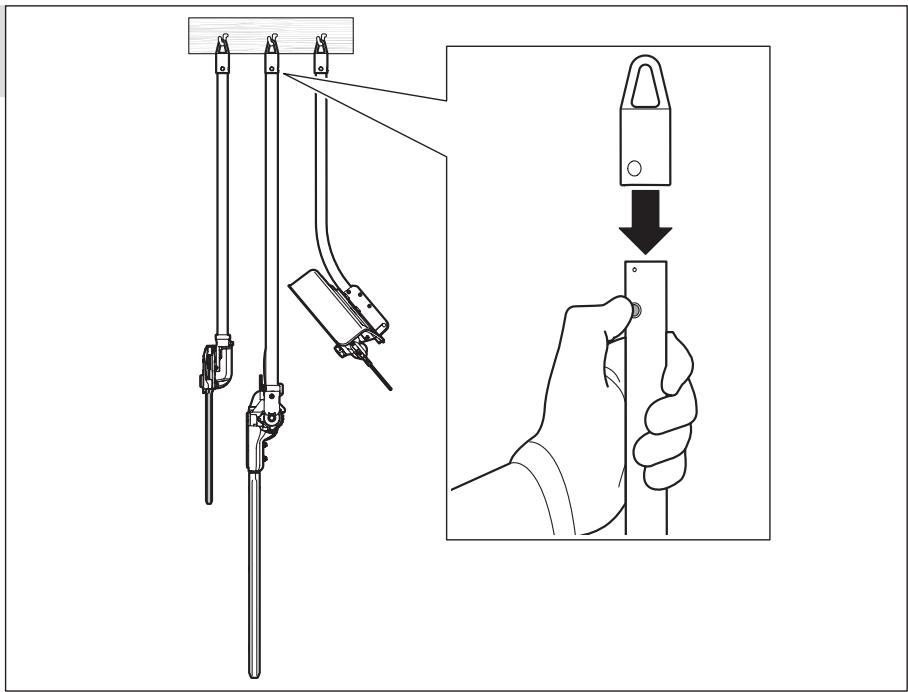

Skladiščanje	6

Iskanje napak

Symptomi	Možen vzrok	Pomoč
Motor deluje, nozi mirujujo	Multitool-predložek ni pravilno priključen na pogonsko enoto	Preverite montažo
Noži se segrejejo	Topi noži	Prečka z noži se naj nabrusi
	Razpokani noži	Prečka z noži se naj nabrusi
	Preveliko trenje zaradi pomanijkljivega mazanja	Napršite z mazalnim oljem (1 609 200 399)

F016L70916|(25.6.12)

Bosch Power Tools

Hrvatski | 77

Servis in svetovanje

Pri vseh vprašanjij in narocilih nadomestnih delov morate nujno navesti desetmestno stevilko izdelka s tipske tablice vrtnega orodja.

Slovensko

Top Service d.o.o.

Celovska 172

1000 Ljubljana

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

Odlaganje

Vrtnih orodij ne vrzite med gospodinjske odpadke!

Samo za države EU:

V skladu z Direktivo 2002/96/ES Evropseka Parliamenta in Sveta o opadni elektrichi in elektronski opremi (OSEO) in njeni urensniciti v nacionalnem pravu se morajo elektricha in elektronka oprema, ki ni več v uporabi, loćeno zbirati ter okolju prijazno reciklari.

Pridrzujemo si pravico do spremb.
