HNU51311S - Kuchynský odsávač pár BEKO - Bezplatný návod na obsluhu

Typ produktu	Vstavaný digestor
Model	HNU51311S / HNU51311SH
Šírka	597 mm
Hĺbka	530 mm
Výška	272,5 mm (telo)
Napájacie napätie	220-240 V ~ 50 Hz
Výkon motora	185 W
Výkon žiarovky	2 x 3 W (E14, 220-240 V)
Maximálny prietok vzduchu (3. rýchlosť)	381 m³/h
Počet rýchlostí	3 (motor) + 1 (žiarovka zap/vyp)
Typ ovládania	Mechanické spínače
Trieda izolácie	F
Minimálna vzdialenosť od varnej dosky	65 cm
Priemer odvodu vzduchu	120 mm alebo 150 mm (odporúčané)
Prevádzkové režimy	Odtahový (odvod vzduchu) alebo recirkulačný (s uhlíkovým filtrom)
Tukový filter	Hliníkový, umývateľný (mesačne)
Uhlíkový filter	Voliteľný, vymieňať každé 3 mesiace
Energetická trieda svetelného zdroja	E

Často kladené otázky - HNU51311S BEKO

Ako často by som mal čistiť tukový filter?

Pri bežnom používaní čistite hliníkový tukový filter aspoň raz mesačne. Môžete ho umyť ručne tekutým čistiacim prostriedkom alebo v umývačke riadu.

Ako často by som mal vymeniť uhlíkový filter?

Vymieňajte uhlíkový filter každé 3 mesiace. Nedá sa umyť a musí sa získať z autorizovaných servisov.

Aký typ žiarovky používa digestor?

Digestor používa 2 žiarovky po 3 W, s objímkou E14, napätie 220-240 V. Rozmery náhradnej žiarovky: 35x100 mm, 400 lm, 2700 K.

Môžem používať digestor bez pripojenia na komín?

Áno, v recirkulačnom režime. Musíte nainštalovať uhlíkový filter. Vzduch je filtrovaný a vrátený do miestnosti. Pri použití tohto režimu odstráňte klapky vo vnútri adaptéra odvodu.

Aká je minimálna vzdialenosť medzi varnou doskou a digestorom?

Minimálna vzdialenosť je 65 cm od nosnej plochy (rošt pre plynové variče alebo sklo pre elektrické variče). Skontrolujte pokyny k plynovému variču, ak je potrebná väčšia vzdialenosť.

Prečo digestor nefunguje?

Skontrolujte poistku (uistite sa, že je zapnutá), elektrické pripojenie (napätie medzi 220-240 V) a či fungujú ostatné kuchynské spotrebiče. Ak žiarovka nefunguje, skontrolujte spínač žiarovky a žiarovky.

Prečo je príjem vzduchu slabý?

Skontrolujte hliníkový tukový filter (vyčistite, ak je upchatý), odvetrávaciu šachtu (uistite sa, že je otvorená) a uhlíkový filter (vymeňte, ak je po lehote). Uistite sa, že potrubie nie je zablokované.

Ako vymeniť žiarovku?

Najprv odpojte digestor od napájania. Odstráňte hliníkový tukový filter. Vymeňte chybnú žiarovku za novú rovnakého typu (3W, E14). Pred dotykom počkajte, kým žiarovky vychladnú.

Môžem si digestor nainštalovať sám?

Inštaláciu by mal vykonať autorizovaný servis. Zákazník musí pripraviť miesto a elektrickú inštaláciu. Postupujte podľa montážnej šablóny a bezpečnostných pokynov. Používajte ochranné rukavice a okuliare.

Čo mám robiť, ak je spotrebič poškodený?

Ak je napájací kábel alebo spotrebič poškodený, nepoužívajte ho. Kontaktujte predajcu, servisné stredisko alebo autorizovaný servis kvôli oprave alebo výmene. Chybné opravy môžu byť nebezpečné.

NÁVOD NA OBSLUHU HNU51311S BEKO

Najskôr si prečítajte túto používatel'skú príručku!

Vážený zákazník,

Ďakujeme vám, že ste si vybrali tento spotrebič značky Beko. Dúfame, že s týmto spotrebičom, ktorý bol vyrobený vo vysokej kvalite a s najmodernejšími technológiami, dosiahnete tie najlepšie výsledky. Z tohto dôvodu si pred použitím spotrebiča pozorne prečítajte celú túto používatel'skú príručku a všetky ostatné sprievodné dokumenty a uschovajte ich pre prípad potreby do budúcnosti. Ak dáte spotrebič niekomu inému, dajte mu tiež používatel'skú príručku. Postupujte podľa pokynov a venujte pozornosť všetkým informáciám a varovaniam v používatel'skej príručke.

Pamätajte, že sa táto používatel'ská príručka môže vzťahovať aj na iné modely. Rozdiely medzi modelmi budú v príručke výslovne popísané.

Význam symbolov

V rôznych častiach tejto používatel'skej príručky sú použité nasledujúce symboly:

Dôležité informácie a užitočné tipy na použitie.

VAROVANIE: Upozornenia na nebezpečné situácie týkajúce sa ohrozenia života a majetku.

Upozornenia na nebezpečenstvo požiaru.

Varovanie pred zásahom elektrickým prúdom.

RECYKLOVANÝ A RECYKLOVATELŇNÝ PAPIER

1 Dôležité pokyny týkajúce sa bezpečnosti a životného prostredia

Táto časť obsahuje bezpečnostné pokyny, ktoré pomôžu ochrániť pred zranením osôb, poškodením majetku, vznikom požiaru alebo pred zásahom elektrickým prúdom. Nedodržanie týchto pokynov zruší platnosť akejkoľvek záruky.

- Produkty Beko splňajú platné bezpečnostné štandardy. V prípade akéhokol'vek poškodenia spotrebiča alebo napájacieho kábla musí byť oprava alebo výmena vykonaná predajcom, servisným centrom alebo odborníkom z autorizovaného servisu, aby sa predišlo akémukol'vek nebezpečenstvu. Chybná alebo neodborná oprava môže pre užívateľa predstavovať nebezpečenstvo a riziko.

- Tento spotrebič je určený len na použitie v domácnostiach a podobných prostrediach, ako sú napríklad:

- kuchynky pre zamestnancov v obchodoch, kanceláriách a iných pracovných prostrediach,

- Spotrebič používajte iba na určený účel, ako je popísané v tomto návode.

- Výrobca nenesie žiadnu zodpovednosť za žiadne škody spôsobené nesprávnou alebo nevhodnou inštaláciou alebo nevhodným používaním produktu.

- Tento spotrebič môžu používať deti staršie ako 8 rokov a osoby so zníženými fyzickými, vnemovými alebo mentálnymi schopnosťami, prípadne nedostatkom skúseností a vedomostí, pokiaľ sú počas prevádzky spotrebiča pod náležitým dozorom alebo sú im dané inštrukcie o bezpečnom používaní spotrebiča a sú si vedomí sprievodných rizík.

1 Dôležité pokyny týkajúce sa bezpečnosti a životného prostredia

• Detom nesmie byt dovolené hrat sa so spotrebičom. Deti bez dozoru nesmú vykonávať čistenie ani používatel'skú údržbu.
• Minimálna vzdialenost' medzi varnými plochami sporáka a najnižšou časťou odsávača musí byť najmenej 65 cm.
• Ak sa v pokynoch pre plynový sporák uvádza väčšia vzdiale-nosť, musíte ju zohl'adnit'.
• Skontrolujte, či vaše napájanie zodpovedá informáciám uvedeným na štítku spotrebiča.
• Nikdy nepoužívajte spotrebič, ak je napájací kábel alebo samotný spotrebič poškodený.
• Zabráňte poškodeniu napájacieho kábla tým, že zabránite jeho pritlačeniu, ohýbaniu alebo odieraniu sa o ostré hrany. Napájací kábel udržujte mimo horúcich povrchov a otvoreného ohňa.
• Spotrebič zapájajte iba do uzemnenej zásuvky.

VAROVANIE: Spotrebič nepripá- jajte k elektrickej sieti, kým úplne nedokončíte inštaláciu.

• Spotrebič umiestnite tak, aby bola zástrčka vždy prístupná.
• Nedotýkajte sa lámp, ak boli v prevádzke po dlhý čas. Kedže sú horúce, mohli by ste si popálit ruky.
• Dodržiavajte predpisy vydané kompetentnými úradmi týkajúce sa vypúštania odsávaného vzduchu (toto neplatí pre použitie bez dymovodu).
• Váš spotrebič spustite len vtedy, ak je na varnej doske hrniec, panvica atd'. V opačnom prípade môže teplo spôsobit' deformáciu niektorých častí vášho spotrebiča.
• Varnú dosku vypnite pred tým, ako z nej zložíte hrniec, panvicu a pod.
• Na varnej doske nenechávajte horúci olej. Panvice s horúcim olejom môžu zapríčinit samovznietenie.
• Dávajte pozor na závesy a pri- krývky, kedže by olej pri tepelnej úprave mohol vzbíknut, napr. pri smažení.

1 Dôležité pokyny týkajúce sa bezpečnosti a životného prostredia

• Filter mastnoty sa musí vymieňať aspoň raz mesačne. Uhlíkový filter sa musí vymieňať aspoň každé 3 mesiace.
• Spotrebič musí byť čistený v súlade s používatel'skou príručkou. Ak čistenie nebolo vykonané v súlade s používatel'skou príručkou, môže hroziť nebezpečenstvo požiaru.
• Súčasné filtre nenahrádzajte materiálmi, ktoré nie sú ohňovzdorné.
• Používajte len originálne časti odporúčané výrobcom.
• Spotrebič nespúšťajte bez filtra a filtre nevyberajte počas prevádzky spotrebiča.
• V prípade, ak sa na spotrebiči objavia plamene, odpojte spotrebič aj zariadenia určené na varenie od elektrickej siete.
  • V prípade vzniku ohňa zakryte plamene a nikdy nepoužívajte vodné hasiace prístroje.

• Spotrebič odpojte pred každým čistením a v prípade, že ho ne-používate.

• Negativny tlak prostredia by nemal presiahnuť 4 Pa (4 x 10 bar), pokial' je digestor pre elektrickú varnú dosku v prevádzke súčasne so spotrebičmi fungujúcimi na inom type energie.

• V prostredí, kde je tento spotrebič používaný, musia byť výfuky zariadení fungujúcich na pali-vách, ako je olej alebo plyn, napr. izbové vykurovacie telesá, úplne oddelené alebo tieto zariadenia musia byť hermetického typu.
• Pri montáži dymovodu použite potrubie s priemerom 120 mm alebo 150 mm. Pripojenie cez potrubie musí byť čo najkratšie a mať čo najmenej kolien.

Nebezpečenstvo udusenia!

Všetky obaly uchovajte mimo do- sahu detí.

VÝSTRAHA: Prístupné časti sa počas súčasného používania so spotrebičmi na varenie môžu zahriat.

- Výfuk spotrebiča nesmie byť na-pojený na vzduchové potrubia, ktoré obsahujú iný dym.

1 Dôležité pokyny týkajúce sa bezpečnosti a životného prostredia

• Vetranie miestnosti môže byt nedostatočné, ak sa digestor pre elektrické varné dosky používa súčasne so zariadeniami využívajúcimi plyn alebo iné palivá (toto sa nevztahuje na zariadenia, ktoré vypúštajú vzduch spät do tej istej miestnosti).
• Predmety položené na spotrebič môžu spadnúť. Na spotrebič neklad’te žiadne predmety.
• Pod spotrebičom neflambujte.

VAROVANIE: Pred inštaláciou digestora odstráňte ochranné fólie.

• Počas prevádzky pod digestorom nikdy nenechávajte vysoké priame plamene.
• Fritézy sa musia počas používania nepretržite monitorovať: prehriaty olej môže vzplanúť.

1.2 Súlad so smernicou o OEEZ a likvidácia vyradeného produktu:

Tento symbol znamená to, že tento výrobok sa na konci jeho životnosti nesmie likvidovať spolu s iným domácim odpadom.

Použité spotrebiče sa musia odovzdat na oficiálnych zberných miestach na recykláciu

elektrických a elektronických zariadení. Obráťte sa na miestne úrady alebo na predajcu, u ktorého ste si výrobok zakúpili, a informujte sa o umiestnení zberných zariadení. Každá domácnosť zohráva dôležitú úlohu v obnove a recyklácii starých spotrebičov. Správna likvidácia starého spotrebiča pomáha predíst možným negativnym následkom pre životné prostredie a ľudské zdravie.

1.3 Súlad so smernicou RoHS

Výrobok, ktorý ste si zakúpili, vyhovuje smernici EU RoHS (2011/65/EÚ). Neobsahuje škodlivé ani zakázané materiály špecifikované v tejto smernici.

1.4 Informácie o balení

Obalové materiály tohto výrobku sú vyrobené z recyklovateľných materiálov v súlade s našimi Národnými environ-mentálnymi predpismi. Baliaci materiál

nelikvidujte spolu s domovým odpadom alebo inými druhmi odpadu. Odneste ich na zberné miesto baliaceho materiálu, určené miestnymi úradmi.

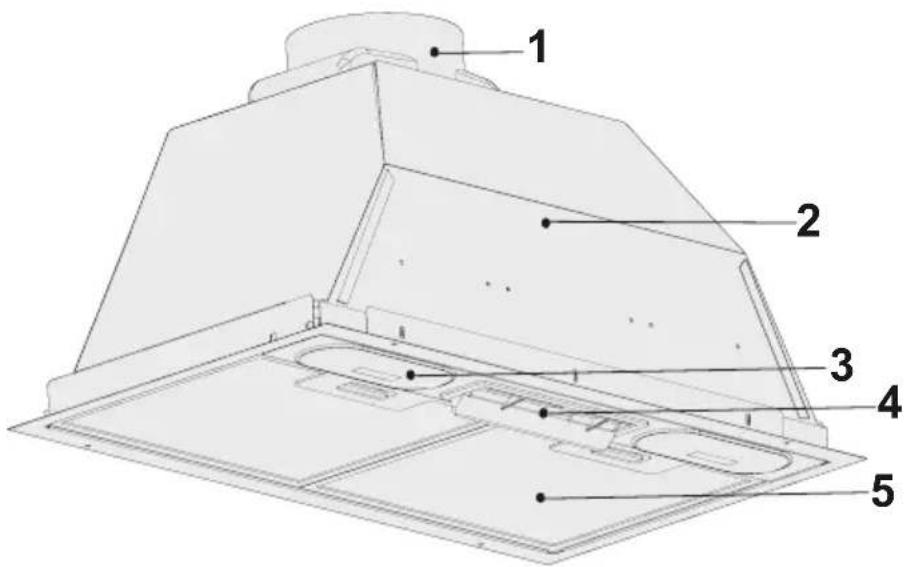

2 Celkový vzhľad

2.1 Prehl'ad

- Motor môžete používať na 1. minimálnom stupni rýchlosti a na 3. maximálnom stupni rýchlosti podľa hustoty pary z varenia.

3.2 Efektívne využitie z hl'adiska Úspory energie

- Pri používaní spotrebiča, upravte nastavenie rýchlosti podľa intenzity pary a zápachov, z dôvodu šetrenia energie.

- Používajte nízku rýchlost' (2-1) za obvyklých podmienok a vysokú rýchlost' (3) pri intenzívnom zápachu a pary.

- Lampy na odsávači sú umiestnené pre osvetlenie priestoru na varenie.

- Ich používanie na osvetlenie priestoru bude viest' k zbytočným výdavkom energie a k nedostatočnému osvetleniu.

- Váš spotrebič obsahuje motor, ktorý má premenlivú rýchlost.

- Pre lepšiu výkonnost odporúčame používať nízke rýchlosti za normálnych podmienok a vysoké rýchlosti v prípade silných zápachov a intenzívnych výparov.

- Spotrebič môžete spustit’ stlačením tlačidla požadovaného nastavenia rýchlosti. (A, B, C)

- Varnú zónu môžete osvetliť stlačením lampy. (D)

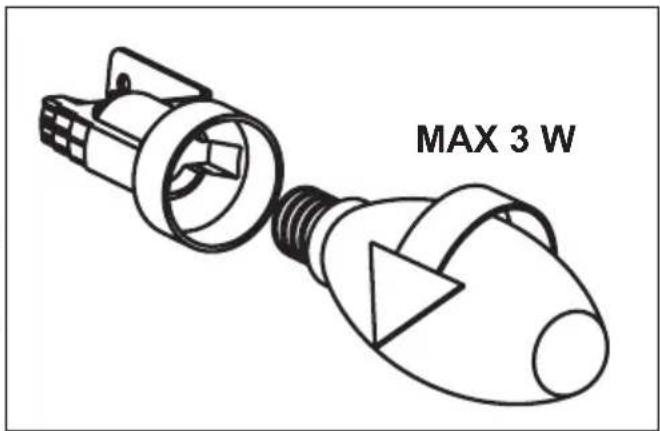

3.4 Výmena lampy

Lampa
Moc 3 W
Zásuvka E14
Napätie 220 – 240 W
Rozmer 35x100 mm
Kód ILCOS DRBB/F-3-220 - 240-E14-35/100
Svetelný tok 400 lm
Súvisiaca teplota farby	2700 K

Tento výrobok obsahuje svetelný zdroj triedy energetickej účinnosti "E".

- Odstráňte hliníkový kryt vložky. Vyberte nefunkčnú žiarovku a nahradťe ju novou s rovnakými hodnotami.

3 Použitie spotrebiča

• Ak sa spotrebič pokazí alebo poškodí, vyradťe poistku alebo odpojte spotrebič od siete a zavolajte zástupcu autorizovaného servisu.
• Ak je napájací kábel poškodený, musí ho vymeníť výrobca, jeho servisný pracovník alebo iná náležite kvalifikovaná osoba, aby sa predišlo riziku.
• Vyrad'te poistku alebo odpojte spotrebič od siete aj v prípade prasknutia lampy. Chybné lampy vymeňte ihned', aby ste predišli preťaženiu iných lámp (najprv počkajte, kým lampy ochladnú).

3.5 Prevádzka s komínom

ádza cez komínové

potrubie, ktoré je pripevnené k pripojovacej hlave na odsávači pár.

- Priemer komína musí byť rovnaký ako spojovací krúžok. V horizontálnych nastaveniach musí mať potrubie mierny sklon nahor (okolo 10 °), aby mohol vzduch l'ahko unikať z miestnosti.

3.6 Prevádzka bez komína

filter a recirkuluje v miestnosti. Uhlíkový filter sa používa, keď nie je možné v dome použiť komín.

• Pri bezprúdovom používaní odstráňte klapky vo vnútri komínového adaptéra.
• Odstráňte hliníkové tukové kazety. Ak chcete nainštalovať uhlíkový filter, nasadťte filter na úchytky centrovaním na plastový kus na oboch stranách tela ventilátora. Dotiahnite ho otočením doprava alebo doľava.
  • Vymeňte hliníkový tukové filter.

4 Čistenie a údržba

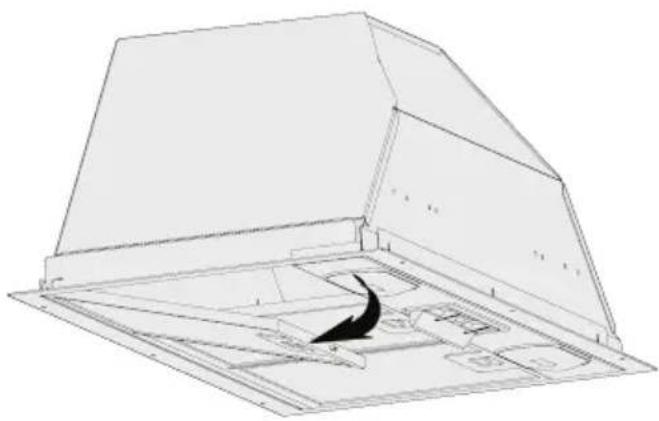

4.1 Čistenie hliníkových tukových filtrov

Tento filter zadržuje častice oleja zo vzduchu. Hliníkové tukové filtre môžu pri umývaní zmenit farbu; je to normálne a nevyžaduje výmenu hliníkových tukových filtrov.

• Hliníkový tukový filter zatlačte dopredu.
• Potom ho mierne potiahnite a vytiahnite. V opačnom prípade môžete filter ohnúť. Hliníkové tukové filtre umyte a opláchnite tekutým čistiacim prostriedkom a vrátte hliníkové tukové filtre do svojich uložení vykonaním vyššie uvedených krokov v opačnom poradí. Tento filter zadržuje častice oleja zo vzduchu.

Hliníkové tukové filtre môžete umývať v umývačke riadu

VÝSTRAHA: V prípade normálneho používania vyčistite filter raz za mesiac.

Filtre na odstraňovanie zápachu obsahujú aktívne uhlie (aktívny karbón). V produkte musí byť inštalovaný tukový filter, bez ohľadu na to, či sú alebo nie sú používané filtre s aktivnym uhlím.

• Odstráňte hliníkové tukové filtre.

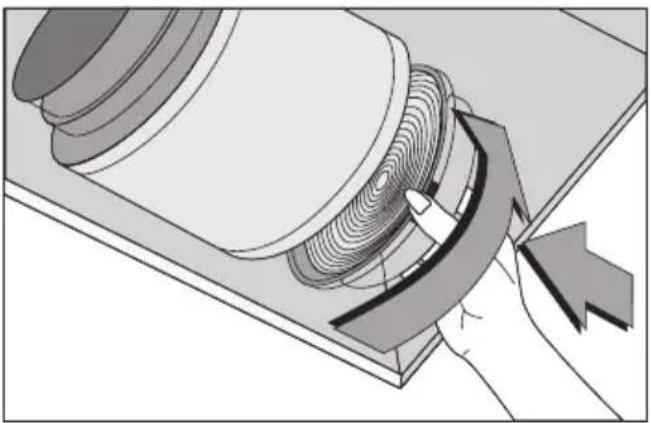

• Ak chcete vybrat' uhlíkový filter, vyberte uhlíkový filter z jeho krytu jeho otočením proti smeru hodinových ručičiek z úchytky.
• Nainštalujte nový uhlíkový filter.
• Inštalácia hliníkového tukového filtra.

VÝSTRAHA

• Uhlíkový filter sa nesmie nikdy umývat.
  • Vymeňte uhlíkové filtre raz za 3 mesiace.
• Uhlíkový filter môžete získat' od autorizovaných servisov.

5 Inštalácia spotrebiča

UPOZORNENIE: Pred začatím inštalácie si prečítajte bezpečnostné pokyny v používatel'skej príručke.

UPOZORNENIE: Neinštalovanie skrutiek a stabilizátorov podľa týchto pokynov môže mať za následok úraz elektrickým prúdom.

Ak chcete nainštalovať odsávač pár, kontaktujte najbližšiu autorizovanú službu.

Zákazník je zodpovedný za prípravu umiestnenia a elektrickej inštalácie odsávača pár.

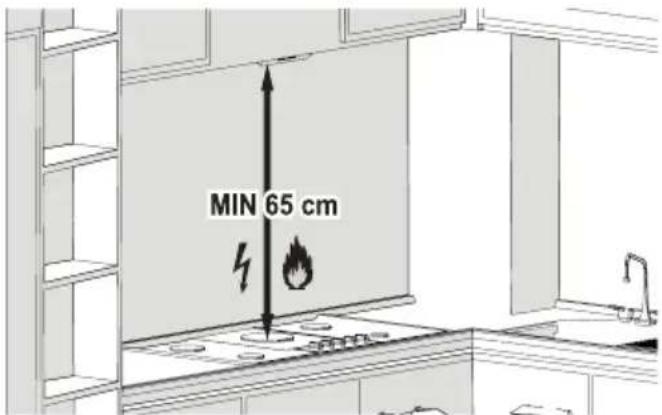

5.1 Umiestnenie spotrebiča

• Pred zmontovaním zvážte vzdialenost' medzi sporákom a odsávačom. Táto vzdialenost' musí byť aspoň 65 cm.
• U plynových sporákov sa musí merat' vzdialenost' od povrchu mriežky,
• pre elektrické sporáky od povrchu skla.

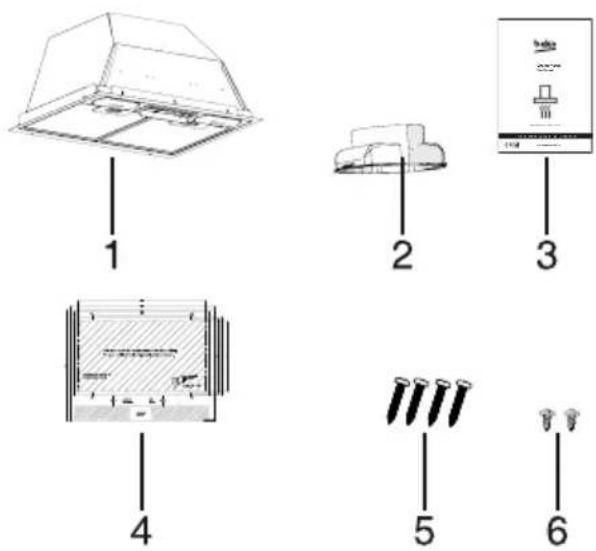

5.2 Obsah balenia

1. Digestor
2. ∅120 mm plastový dymovod
3. Používatel'ská príručka
4. Montážna šablóna
5. Skrutky 4 X 3,9 X 32 (určené na inštaláciu digestora)
6. Skrutka 3,5 x 9,5 (určená na inštaláciu plastového dymovodu)
   Informácie potrebné pre miesto vhodné miesto na inštaláciu odsávača pár, sú uvedené nižšie.

5 Inštalácia spotrebiča

5.3 Inštalácia spotrebiča

Pri vrtaní a rezaní používajte ochranné rukavice a okuliare.

Obr. 1

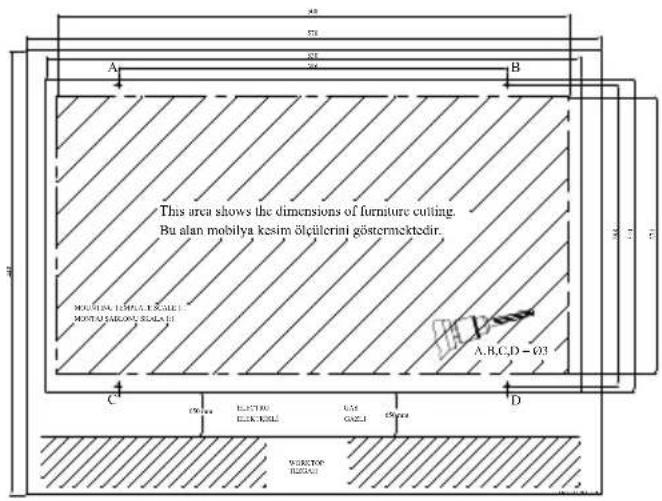

5.4 Vrtanie montážnych dier

• Na povrch, na ktorý chcete digestor pripevnit', priložte šablónu dodanú so spotrebičom.
• Vyvrtajte diery označené na šablóne A, B, C, D použitím vrtáku ∅4 mm. (Obr. 1)

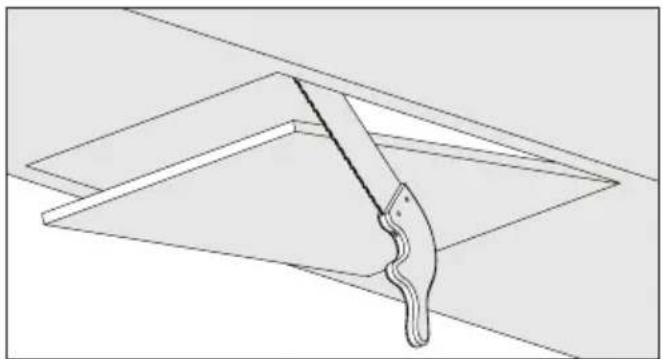

- Vyrežte spodnú plochu skrinky, do ktorej má byť digestor osadený podľa rozmerov uvedených v technickom nákrese (Obr. 2).

Obr. 4

1. Potrubie na odvádzanie vzduchu
2. Výfukový dymovod digestora

- Pripevnite potrubie na odvádzanie vzduchu k výfukovému dymovodu pomocou spony (Obr. 4).

5 Inštalácia spotrebiča

VÝSTRAHA: Kedže ohyby a kolená hliníkového potrubia spôsobujú zníženie sacieho výkonu, treba sa v maximálnej miere vyhnút ich použitiu.

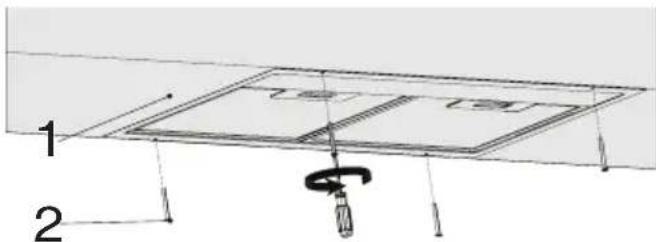

Obr. 5

1. Spodný pohl'ad na kuchynskú skrinku.
2. Montážne skrutky digestora 4 X 3,9 X 32

- Vložte digestor do kuchynskej skrinky a pripevnite ho do 4 montážnych dier, ktoré ste predtým vyvítali (Obr. 5).

5.5 Skladovanie

• Ak nechcete spotrebič dlhšiu dobu používať, opatrne ho uložte, prosím.
• Uistite sa, že je spotrebič odpojený od elektrickej siete, vychladený a úplne suchý.
• Spotrebič skladujte na chladnom a suchom mieste.
• Uchovávajte prístroj mimo dosahu detí.

5.6 Zaobchádzanie a preprava

- Počas manipulácie a prepravy majte prístroj v pôvodnom obale. Balenie spotrebiča ho chráni pred fyzickým poškodením.

• Na zariadenie ani na obal neklad'te t'ažké bremená. Prístroj sa môže poškodit'.
• Pád prístroja môže spôsobit jeho nefunkčnosť alebo trvalé poškodenie.

6 Riešenie problémov

Riešenie problémov Dôvod	Pomoc
Produkt nefunguje. Skontrolujte	poistky. Vaša poistka môže byť vybitá, sfunkčnite ju.
Produkt nefunguje. Skontrolujte	elektrické pripojenie. Sieťové napätie má byť medzi 220-240 V.
Produkt nefunguje.	Skontrolujte elektrické pripojenie.	Skontrolujte, či fungujú ostatné výrobky v kuchyni.
Lampa osvetlenia nefunguje.	Skontrolujte elektrické pripojenie.	Sieťové napätie má byť medzi 220-240 V.
Lampa osvetlenia nefunguje.	Skontrolujte spínač lampy.	Spínač lampy musí byť v polohe "zapnuté".
Lampa osvetlenia nefunguje.	Skontrolujte lampu. Lampy produktu nesmú byť chybné.
Prívod vzduchu do výrobku je slabý.	Skontrolujte hliníkový filter. Hliníkový filter na olej za obvyklého používa-nia je potrebné vyčistiť aspoň raz za mesiac.
Prívod vzduchu do výrobku je slabý.	Skontrolujte kryt vzduchovodu. Vzduchovod musí byť v polohe "zapnuté".
Prívod vzduchu do výrobku je slabý.	Skontrolujte uhlíkový filter. Pri výrobkoch s uhlíkovými filtrami filter obvykle vymieňajte každé 3 mesiace.

Lugege esmalt seda kasutusjuhendit.

Hea klient!
