Typ produktu	Odsávač pár
Značka	Brandt
Model	AD1070X
Šírka	60 cm
Hĺbka	50 cm
Výška (minimálna)	60 cm
Hmotnosť	15 kg
Napájanie	220-240 V ~ 50 Hz
Výkon motora	180 W
Maximálny výkon odsávania	650 m³/h
Hladina hluku	65 dB (A)
Počet rýchlostí	3
Osvetlenie	LED, 2 x 1.5 W
Typ ovládania	Tlačidlá
Tukový filter	Hliníková sieťka, vhodná do umývačky riadu
Uhlíkový filter	Voliteľný pre režim recirkulácie
Priemer potrubia	150 mm
Typ inštalácie	Nástenný, odvetrávaný alebo recirkulačný
Energetická trieda	A
Indikátor čistenia filtra	Áno
Dostupnosť náhradných dielov	Filtre, LED žiarovky, riadiaca doska

Často kladené otázky - AD1070X BRANDT

Ako čistím tukové filtre na Brandt AD1070X?

Odstráňte hliníkové sieťkové filtre a umyte ich v teplej mydlovej vode alebo v umývačke riadu pri nízkej teplote. Pred opätovnou montážou sa uistite, že sú úplne suché.

Je AD1070X dodávaný s uhlíkovým filtrom?

Nie, uhlíkový filter je voliteľné príslušenstvo potrebné pre režim recirkulácie. Zachytáva pachy a mal by sa vymieňať každé 3-6 mesiacov.

Aká je správna veľkosť potrubia pre tento odsávač pár?

Odporúčaný priemer potrubia je 150 mm. Použitie menšieho potrubia môže znížiť výkon a zvýšiť hluk.

Ako vymením LED žiarovky na AD1070X?

Vypnite napájanie, potom jemne vypáčte starý LED modul a odpojte konektor. Vložte nový modul a zaistite ho. Používajte iba náhradné žiarovky špecifikované spoločnosťou Brandt.

Prečo môj odsávač pár vydáva nadmerný hluk?

Skontrolujte, či nie je potrubie upchaté alebo či nie sú upchaté tukové filtre. Uistite sa, že je odsávač pevne namontovaný. Uvoľnený motor môže tiež spôsobiť hluk; v prípade potreby kontaktujte podporu.

Môžem nainštalovať AD1070X ako recirkulačný odsávač?

Áno, môžete ho použiť v režime recirkulácie inštaláciou uhlíkového filtra (predáva sa samostatne) a vedením výfuku späť do miestnosti.

Aký je maximálny výkon odsávania tohto odsávača?

Maximálny výkon odsávania je 650 m³/h pri najvyššom nastavení rýchlosti.

Ako často mám čistiť tukové filtre?

Tukové filtre čistite každé 2-3 mesiace, alebo častejšie, ak veľa varíte. Znečistený filter znižuje účinnosť a zvyšuje hluk.

Má odsávač funkciu automatického vypnutia?

Nie, AD1070X nemá automatické vypnutie. Musí sa vypnúť manuálne. Má však tepelnú ochranu, ktorá zabraňuje prehriatiu.

Kde nájdem náhradné diely pre Brandt AD1070X?

Náhradné diely ako filtre, žiarovky a riadiace dosky sú k dispozícii u autorizovaných predajcov Brandt alebo v internetových obchodoch s náhradnými dielmi. Skontrolujte čísla dielov v príručke pre používateľa.

NÁVOD NA OBSLUHU AD1070X BRANDT

Dekoračný extračný zvon

Za účelom neustáleho zlepšovania našich výrobkov si vyhradzujeme právo prevádzat' úpravy ich technických a funkčných vlastností, alebo vlastností spojených s technickým pokrokom.

Dôležité:

Pred uvedením vášho prístroja do prevádzky si pozorne prečítajte tuto príručku inštalácie a použití, aby ste sa čo najrýchlejšie oboznámili s jeho fungovaním.

OBSAH

SK

1 / PRE UŽÍVATEL'A

• Ochrana životného prostredia 117
- Popis prístroja 118

2 / INŠTALÁCIA PRÍSTROJA

• Použitie v evakuačnom spôsobe 119
• Použitie v recyklačnom spôsobe 119
• Elektrické pripojenie 120
  • Montáž extračného zvona 121
  • Montáž komína

° Evakuácia von 122

° Recyklovanie ____

123

3 / POUŽITIE PRÍSTROJA

• Čistenie modulárnych filtrov 125
  • Výmena uhlíkového filtra 125
  • Čistenie vonkajšieho povrchu 126

• Výmena žiarovky ____ 126
• Údržba prístroja ____ 127

5 / PORUCHY VO FUNGOVANÍ 128
6 / TECHNICKÁ PODPORA 129

SK 1 / PRE UŽÍVATEL'A

Dôležité

Uschovajte túto príručku spoločne s prístrojom. Ak predáte alebo prenecháte prístroj inej osobe, ubezpečte sa, že je priložená príručka pre jeho používanie. Prosíme, prečítajte si tieto rady skôr, ako začnete inštalovaťa používaťprístroj. Boli spísané v zájmu bezpečnosti vašej, aj ostatných.

• BEZPEČNOSTNÉ HESLÁ

— Tento prístroj je určený na používanie súkromnými osobami vo svojich domácnostiach.

— Tento prístroj musí byť používaný iba dospelými. Dávajte pozor, aby sa ho nedotýkali deti a nehrali sa s ním. Ubezpečte sa, že ne-manipulujú s ovládačmi prístroja.

— Po obdržaní prístroj okamžite vybalte, alebo ho nechajte vybalit. Skontrolujte jeho celkový vzhlad. Ak máte výhrady, napísajte ich do dodacieho listu a uschovajte si jednu kópiu.

— Váš prístroj je určený na bežné domáce použitie. Nepoužívajte ho na komerčné, priemyselné alebo iné účely, než pre aké bol vyrobený.

— Neupravujte, ani sa nesnažte upravovat' technické vlastnosti prístroja. Mohlo by to byt' pre vás nebezpečné.

— Opravy musia byt' prevádzané iba autorizovanými odborníkmi.

— Vždy odpojte extrakčný zvon skôr, ako začnete s jeho čistením alebo údržbou.

— Ventilujte adekvátne izbu v prípade, že zvon funguje súčasne s inými prístrojmi, ktoré sú napájané iným, než elektrickým zdrojom energie. Je to preto, aby zvon nenasával spalovacie plyny.

— Nie je možné pod zvonom flambovať potraviny alebo mať zapálený plynový šporák bez nádoby (ašpirácia plameňov by mohla poškodit’ prístroj).

— Ked' smažite pod prístrojom, mali by ste ho neustále kontrolovať. Oleje a tuky, ktoré sa ohrejú na vysokú teplotu, sa môžu vzňať.

— Rešpektujte frekvenciu čistenia a výmeny fi ltrov. Nahromadenie nánosov tukov by mohlo vyvolat požiar.

— Nemôže fungovať nad ohňom, ktorý je na palivovej bázi (drevo, uhlie...).

— K čisteniu prístroja nepoužívajte nástroje na paru alebo s vysoým napätím (požiadavky, týkajúce sa elektrickej bezpečnosti).

— Za účelom neustáleho zlepšovania našich výrobkov si vyhradzujeme právo prevádzat' zmeny ich technických, funkčných alebo estetických charakteristík, spôsobených technickým pokrokom.

— Aby bolo možné l'ahko nájst' referencie vášho prístroja, odporúčame vám, aby ste ich zapísali na stránku "Technická podpora a zákaznícke centrum". (Táto stránka vam tiež vysvetlí, kde ich môžete nájst' na prístroji).

- Tento prístroj nie je určený na použitie osobami (vrátane detí), ktoré majú znížené fyzické, zmyslové alebo mentálne schopnosti, alebo majú nedostatok skúseností a vedomostí, s výnimkou, ak by na nich dozerala osoba zodpovedná za ich bezpečnost', alebo by boli vopred poučení o správnom použití prístroja.

Pozor

Ak sa šporák ohrieva pomocou prístroja napojeného na komín (napríklad kachle), treba nainštalovat' zvon v recyklačnom spôsobe. Nepoužívajte zvon bez modulárnych fi ltrov.

Treba zabezpečit'adekvátnu ventiláciu, ked'používate extrakčný kuchynský zvon súčasne s inými prístrojmi, ktoré fungujú na plyn alebo iné palivo.

1 / PRE UŽÍVATEL'A

SK

• OCHRANA ŽIVOTNÉHO PROSTREDIA

— Materiály, použité na zabalenie tohto prístroja, sú recyklovatelné. Zúčastnite sa ich recyklovaní a prispejte k ochrane životného prostredia ich umiestnením do k tomu určených obecných kontajnerov.
— Váš prístroj tiež obsahuje recyklovatelné materiály, preto je označený týmto logom, ktoré

Vás upozorňuje, že prístroje sa pri odstraňovaní nesmia miešať s ostatným odpadom. Ak budete takto postupovať, recyklovanie prístrojov, organizované ich výrobcom, sa uskutoční za optimálnych podmienok, v súlade s európskou smernicou 2002/96/CE o odstránení elektrických a elektronických zariadení. Kontaktujte Váš mestský úrad alebo predajcu, aby vás informovali, kde sa nachádzajú zberné miesta pre opotrebené prístroje, najbližšie vášmu bydlisku. — Ďakujeme Vám za Vašu spoluprácu pri ochrane životného prostredia.

Pozor

Inštaláciu musia prevádzat'iba kvalifikovaní montéri a technici.

Pozor

Pred prvým použitím modulárneho filtra odstráňte ochranný film.

SK 1 / PRE UŽÍVATEL'A

- POPIS PRÍSTROJA

2 / INSTALÁCIA PRÍSTROJA

SK

— Prístroj musí zostat' odpojený počas inštalácie alebo pri prevádzaní akéhokolvek zásahu na ñom.

— Skontrolujte, či napätie v sieti odpovedá hodnote uvedenej na tabulke s charakteristikami, ktorá sa nachádza vo vnútri zvona.

— Ak elektrická inštalácia vášho zvonu vyžaduje previest' úpravy, aby bolo možné zapojiť prístroj, kontaktujte kvalifi kovaného elektrikára.

— Ak sa zvon používa v evakuačnom spôsobe, nespájajte prístroj s vedením pre odvod dymu zo spaľovania (kotol, komín, atd.), ani s VMC (kontrolovanou mechanickou ventiláciou).

— Evakuačný vývod, akýkolvek, nesmie vyústit pod strechou.

— Inštalujte zvon v bezpečnej vzdialenosti najmenej 70cm od dosky s elektrickými, plynovými alebo smiešanými horákmi.

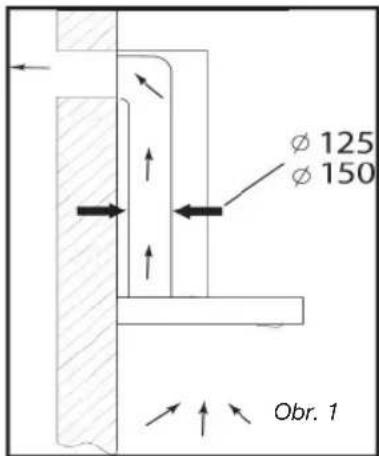

- POUŽITIE V EVAKUAČNOM SPÔSOBE

Ak má vývod von

(Obr. 1)

Váš zvon je možné pripojit pomocou evakuačného vývodu (Ø minimálne 125 mm, zo smaltu, hliníka alebo nehorlavého materiálu). Ak má vývod priemer menší, než 125 mm, prejdite povinne do recyklačného spôsobu.

- POUŽITIE V RECYKLAČNOM SPÔSOBE

Ak nemá vývod von

(Obr. 2)

Všetky naše prístroje sú uspôsobené pre možnosť fungovania v recyklačnom spôsobe.

V tom prípade pridajte fi Iter s aktivnymi uhlíkmi, ktorý zachytí pachy, (vid. kapitola 4: Výmena uhlíkového fi ltra).

SK 2 / INŠTALÁCIA PRÍSTROJA

• ELEKTRICKÉ PRIPOJENIE

Počas inštalácie a údržbárskych prác musí prístroj zostat' odpojený od elektrickej siete a poistky musia byt' odpojené a odstránené. Elektrické pripojenie treba previest' skôr, než sa umiestni prístroj na nábytok.

Skontrolujte, či:

— je výkon inštalácie dostatočný,
— sú napájacie linky v dobrom stave,
— priemer kábla odpovedá inštalačným normám.

Pozor

Prístroj je dodávaný s napájacím káblom H 05 VVF, s 3 vodičmi 0,75 mm² (nula, fáza a uzemnenie), ktorý treba napojit' na jednofázovú siet's 220 - 240 V – pomocou normalizovanej zásuvky CEI 60083, tá musí zostat' prístupná aj po ukončení inštalácie, v súlade s inštalačnými normami.

Nebudeme na seba brat' zodpovednost' za prípadné nehody, spôsobené neexistujúcim alebo nesprávnym uzemnením. Poistka vo vašej inštalácii musí mat'10 alebo 16 A. Pokial'by napájací kábel bol poškodený, kontaktujte zákaznícky servis, aby ste predišli nebezpečiu.

Pozor

Ak potrebujete pre zapojenie prístroja upravit' elektrickú inštaláciu vo vašej izbe, zavolajte kvalifi kovaného elektrikára.

Pozor

Ak má zvon akúkolvek poruchu, odpojte prístroj, alebo odoberte príslušnú poistku pre vedenie zapojenia prístroja.

• MONTÁŽ EXTRAČNÉHO ZVONA

Pozor

Inštalácia musí byt' prevedená v súlade s platnými normami pre ventiláciu priestorov. Vo Francúzku sú tieto normy uvedené v DTU 61.1, CSTB. Predovšetkým sa vzduch nesmie odvádzat' von cez potrubie, ktoré sa tiež používa pre vývod dymu zo zariadení používajúcich plyn alebo iné palivo. Zastaralé vedenia je možné použit'iba so súhlasom kompetentného odborníka.

Minimálna vzdialenost' medzi varnou zónou a spodným okrajom zvona musí byt najmenej 70 cm. Ak by bola v inštrukciách dosky, nainštalovanej pod zvonom, uvedená vzdialenost' vyššia ako 70 cm, treba brat' do úvahy túto vzdialenost'.

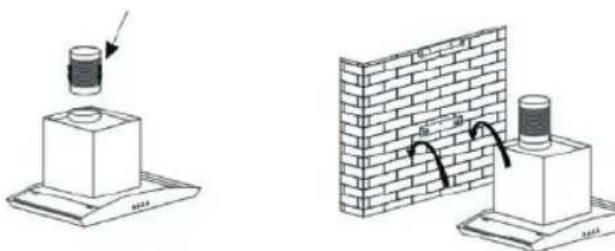

Uchytenie na stenu:

— Nakreslite na stene čiarku, ktorá bude v strede a vertikálna k varnej ploche.

— Označte na stene 3 otvory, ktoré potrebujete vyvřtať a použite zavesný hák pre zvon, aby ste poskytnuli a rešpektovali odporúčanú vzdialenost (kus A, obr. 1).

— Vyvrtajte všetky tri otvory o 8 mm v adekvátnom umiestnení a vložte hmoždinky.

— Naskrutkujte podperu pre upevnenie zvona a ubezpečte sa, že je dobre nivelizovaná (kus A, obr. 1).

— Umiestnite a zapojte teleso zvona na túto podperu pomocou k tomu určených priložených skrutiek (obr. 2).

Obr. 1

Gaine extensible (non fourni)

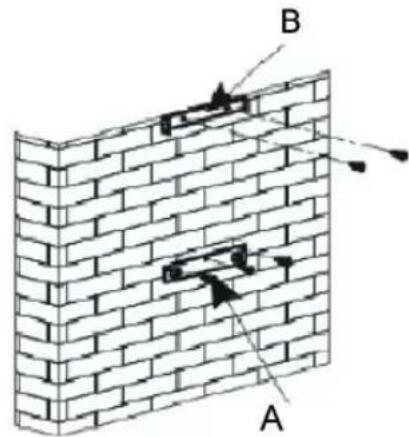

— Vypočítajte konečnú výšku pre naskrutkovanie operného piliera U podpery komína (kus B, obr. 1).

— Označte 2 otvory na adekvátnom mieste.

— Vyvrtajte oba 2 otvory o 8 mm a naskrutkujte príbrubu opory komína, dávajte pozor, aby dobre zapadla na hriadel' zvona (kus B, obr.1).

— Naskrutkujte plochú vidlicu dozadu, na spodnú časť komína.

— Umiestnite oba 2 komíny na zvon (obr. 5).

— Prevedte elektrické zapojenie zvona, prostredníctvom napájaceho kábla.

— Vypočítajte konečnú výšku pre vloženie príruby opory komína.

— Označte 2 otvory na adekvátnom mieste.

— Vyvrtajte oba 2 otvory o 8 mm, naskrutkujte príbrubu opory komína a dávajte pozor, aby dobre zapadla na hriadel' zvona.

— Naskrutkujte plochú vidlicu dozadu, do spodnej časti komína.

— Umiestnite oba 2 komíny na zvon (obr. 5).

— Prevedte elektrické zapojenie zvona prostredníctvom napájaceho kábla.

Pre dosiahnutie optimálneho fungovania prístroja, Vám odporúčame ho napojiť na vývod s priemerom 150 mm (nedodaný). Obmedzte na maximum počet kolien a dĺžku vývodu. Ak zvon funguje s evakuáciou von, treba sa ubezpečit, či vchádza dostatočné množstvo vzduchu, aby sa netvoril podtlak v izbe.

Pozor

Na odstránenie ochranného fi Imu nepoužívajte žiadne nástroje.

SK 3 / POUŽITIE PRÍSTROJA

- POUŽITIE VÁŠHO KUCHYNSKÉHO ZVONA

Ako používať kontrolný panel.

a. Stisnite tlačidlo "Nízka" a vnútorný svetelný indikátor tlačidla začne blikat'. Motor funguje pri nízkej rýchlosti. Stisnite znova tlačidlo a motor sa zastaví.
b. Stisnite tlačidlo “Stredná” a vnútorný svetelný indikátor tlačidla začne blikat’. Motor funguje pri strednej rýchlosti. Stisnite znova tlačidlo a motor sa zastaví.
c. Stisnite tlačidlo "Vysoká" a vnútorný svetelný indikátor tlačidla začne blikat'. Motor funguje pri vysokej rýchlosti. Stisnite znova tlačidlo a motor sa zastaví.
d. Stisnite tlačidlo "Svetlo" a obidve svetlá sa rozsvieti. Stisnite znova tlačidlo a svetlá sa vypnú.

Nerešpektovanie pokynov pre čistenie prístroja a filtrov môže spôsobit'vznik požiarov.

Treba ich čistit vždy po 30 hodinách používania alebo minimálne jednou mesačne. Čistenie je možné prevádzat' v umývačke, vo vertikálnej polohe.

Vymeňte ho približne vždy po 120 hodinách používania.

— Odoberte modulárne fi ltre.

— Urobte opačnú operáciu pre opätovné nasadenie fi ltra.

— Modulárne filtre znova nasadte.

SK 4 / ÚDRŽBA A ČISTENIE PRÍSTROJA

• ČISTENIE VONKAJŠIEHO POVRCHU

Na čistenie vonkajšieho povrchu extrakčného zvona použite mydlový roztok; nepoužívajte krémy na drhnutie, ani korozívne čistiace prostriedky, drôtenky alebo kefky. Vysušte ho vlhkou a jemnou handrou.

• VÝMENA ŽIAROVKY

Pozor

— Vymeňte halogénovú žiarovku.

— Opät' nasadte súpravu prevedením operácií v opačnom poradí.

ÚDRŽBA ČO TREBA UROBIT	KTORÉ VÝROBKY/DOPLNKY TREBA POUŽIŤ
Kostra a príslušenstvo	Nikdy nepoužívajte kovové drôtenky, abrazívne produkty alebo príliš tvrdé kefky.	Na čistenie rámu a osveltľovacieho otvoru používajte exkluzívne komerčné čistiacie prostriedky riedené vodou, napokon opláchnite vodou a vysušte jemnou handrou.
Modulárny fi liter	Tento fi liter zachytí mastné výpary a prach. Jedná sa o súčiastku, ktorá zaručuje podstatnú časť účinného fungovania zvona.Ak by sa objavili odolné škvrny, použite na ich čistenie neabrazívny krém a opláchnite čistou vodou.	Vyčistite ho komerčným čistiacim prostriedkom, dobre opláchnite a osušte. Čistenie je možné prevádzať v umývačke, vo vertikálnej polohe.(Nedávajte do kontaktu so špinavým riadom alebo so strieborným príborom)
Filter s aktívnym uhlím	Tento fi liter zachytí pachy a treba ho vymenit’ najmenej jedenkrát za rok, v závislosti od jeho používania.Objednajte si tieto fi ltre u vášho predajcu (s referenciou uvedenou na štítku s charakteristikami, ktorý sa nachádza vo vnútri zvona) a poznamenajte si dátum výmeny.

Pre udržiavanie prístroja v dobrom stave Vám odporúčame, aby ste používali údržbové produkty Clearit.

Vedomosti a skúšenosti profesionálov v službách súkromných osób.

Clearit Vám ponúka profesionálne výrobky a adekvátne riešenia pre každodennú údržbu Vašich elektrických spotrebičov a Vašej kuchyne.

Môžete ich zakúpiť u vášho zvyčajného dodávateľa, spoločne s celou líniou doplnkových a spotrebných výrobkov.

SK 5 / PORUCHY VO FUNGOVANÍ

PRÍZNAKY RIEŠENIA
Zvon nefunguje ...	Skontrolujte, či:• nie je prerušená dodávka elektriny.• bola zvolená jedna rýchlosť.
Výkon zvona je nedostačujúci...	Skontrolujte, či:• zvolená rýchlosť motora je dostatočná pre množstvo vzniklého dymu a vodnej pary.• je kuchyňa dostatočne ventilovaná, aby mohol vchádzať vzduch.• nie je opotrebovaný uhlíkový filter (zvon v recyklačnom spôsobe).
Zvon sa počas fungovania zastavil.	Skontrolujte, či:• nie je prerušená dodávka elektriny.• nebol aktivovaný viacpólový istič.

6 / TECHNICKÁ PODPORA

SK

Zákroky, ktoré vyžaduje stroj, musia byt' prevedené:

— predajcom, — alebo akýmkolívek iným kvalifikovaným odborníkom, nositelom značky.

Do telefónu uvedte kompletnú referenciu stroja (model, typ a sériové číslo). Tieto údaje sú uvedené na identifikačnom štítku, umiestnenom na stroji.
