Tipo de Produto	Exaustor
Marca	Brandt
Modelo	AD1070X
Largura	60 cm
Profundidade	50 cm
Altura (Mínima)	60 cm
Peso	15 kg
Alimentação Elétrica	220-240 V ~ 50 Hz
Potência do Motor	180 W
Taxa Máxima de Extração	650 m³/h
Nível de Ruído	65 dB (A)
Número de Velocidades	3
Iluminação	LED, 2 x 1.5 W
Tipo de Controle	Botões de pressão
Filtro de Gordura	Malha de alumínio, lavável na máquina de lavar louça
Filtro de Carvão	Opcional para modo de recirculação
Diâmetro do Duto	150 mm
Tipo de Instalação	Montagem na parede, com duto ou recirculante
Classe Energética	A
Indicador de Limpeza do Filtro	Sim
Peças de Reposição Disponíveis	Filtros, lâmpadas LED, placa de controle

Perguntas frequentes - AD1070X BRANDT

Como limpar os filtros de gordura do Brandt AD1070X?

Remova os filtros de malha de alumínio e lave-os em água morna com sabão ou na máquina de lavar louça a baixa temperatura. Certifique-se de que estejam completamente secos antes de reinstalá-los.

O AD1070X vem com filtro de carvão?

Não, o filtro de carvão é um acessório opcional necessário para o modo de recirculação. Ele captura odores e deve ser substituído a cada 3-6 meses.

Qual é o tamanho correto do duto para este exaustor?

O diâmetro do duto recomendado é de 150 mm. Usar um duto menor pode reduzir o desempenho e aumentar o ruído.

Como substituir as lâmpadas LED no AD1070X?

Desligue a energia, então retire cuidadosamente o módulo LED antigo e desconecte o conector. Insira o novo módulo e fixe-o. Use somente lâmpadas de reposição especificadas pela Brandt.

Por que meu exaustor está fazendo barulho excessivo?

Verifique se o duto está obstruído ou se os filtros de gordura estão entupidos. Certifique-se de que o exaustor esteja bem montado. Um motor solto também pode causar ruído; contate o suporte se necessário.

Posso instalar o AD1070X como exaustor de recirculação?

Sim, você pode usá-lo no modo de recirculação instalando um filtro de carvão (vendido separadamente) e direcionando a exaustão de volta para o ambiente.

Qual é a taxa máxima de extração deste exaustor?

A taxa máxima de extração é de 650 m³/h na configuração de velocidade mais alta.

Com que frequência devo limpar os filtros de gordura?

Limpe os filtros de gordura a cada 2-3 meses, ou com mais frequência se cozinhar muito. Um filtro sujo reduz a eficiência e aumenta o ruído.

O exaustor possui função de desligamento automático?

Não, o AD1070X não possui desligamento automático. Deve ser desligado manualmente. No entanto, possui proteção térmica para evitar superaquecimento.

Onde posso encontrar peças de reposição para o Brandt AD1070X?

Peças de reposição como filtros, lâmpadas e placas de controle estão disponíveis através de revendedores autorizados Brandt ou lojas online de peças de reposição. Consulte o manual do usuário para números de peças.

MANUAL DE UTILIZADOR AD1070X BRANDT

5 / ANOMALÍAS DE FUNCIONAMIENTO 16

6 / SERVICIO TÉCNICO 17

5 / ANOMALIAS DE FUNCIONAMIENTOES

Com o objectivo de melhorar constantemente os nossos produtos, reservamo-nos o direito de modifi car as respectivas características técnicas, funcionais ou estéticas por motivos ligados a avanços técnicos.

Importante:

Antes de colocar o seu aparelho em funcionamento, leia atentamente este manual de instalação e utilização para se familiarizar mais rapidamente possível com o seu funcionamento.

PTÍ

1 / INFORMAÇÕES DESTINADAS AO UTILIZADOR

• Instruções de segurança 52
• Protecção do ambiente 53
• Descrição do aparelho 54

2 / INSTALAÇÃO DO APARELHO

• Utilização na versão de evacuação 55
• Utilização na versão de reciclagem 55
• Ligação eléctrica 56
• Montagem do exaustor 57
  • Montagem da chaminé
  ° Evacuação exterior 58
  ° Reciclagem 59

3 / UTILIZAÇÃO DO APARELHO

- Descrição dos comandos 60

4 / MANUTENÇÃO E LIMPEZA DO APARELHO

• Limpeza dos fi Itros cassete 61
• Substituição do fi Itro de carvão 61
• Limpeza da superfície exterior 62
• Substituição da lâmpada 62
• Manutenção do exaustor 63

5 / ANOMALIAS DE FUNCIONAMENTO 64

6 / SERVIÇO TÉCNICO 65

1 / INFORMAÇÕES DESTINADAS AO UTILIZADORPT

Importante

Guarde este guia de utilização junto do aparelho. Se o aparelho for vendido ou cedido a outra pessoa, tenha o cuidado de remeter igualmente o manual de utilização. Leia estas recomendações antes de instalar e utilizar o aparelho. Estas recomendações foram redigidas para a sua segurança e a segurança dos outros.

- INSTRUÇÕES DE SEGURANÇA

— Este aparelho foi concebido para ser utilizado por particulares em suas casas.

— Este aparelho deve ser utilizado apenas por adultos. Certifi que-se de que as crianças não lhe tocam e que não o utilizam como um brinquedo. Certifi que-se de que não tocam no painel de controlo do aparelho.

— Quando receber o aparelho, retire-o da embalagem imediatamente. Faça uma verifi cação geral. Aponte as eventuais reservas por escrito na guia de remessa e guarde um exemplar da mesma.

— Este aparelho destina-se a ter uma utilização doméstica normal. Não o utilize para fi ns comerciais ou industriais ou com outros fi ns para além dos objectivos para os quais foi concebido.

— Não modifi que nem tente modifi car as características deste aparelho. Isso poderá representar um perigo para si.

— As reparações devem ser efectuadas exclusivamente por um técnico autorizado.

— Desligue sempre o exaustor antes de proceder à manutenção ou à limpeza do mesmo.

— Ventile convenientemente a cozinha em caso de funcionamento simultâneo do exaustor com outros aparelhos funcionando com fontes de energia diferentes da electricidade, para que o exaustor não aspire os gases de combustão.

— É interdita a realização, por baixo do exaustor, de receitas “fl ambé” ou fazer funcionar os bicos de gás sem recipientes, (as

chamas aspiradas são susceptíveis de deteriorar o aparelho).

— As frituras efectuadas sob o aparelho devem ser alvo de uma vigilância constante. O óleo e as gorduras aquecidas a temperaturas bastante elevadas podem incendiar-se.

— Respeite a frequência de limpeza e de substituição dos fi Itros. A acumulação de gordura pode ocasionar a defl agracão de incêndios.

— Não é autorizado o funcionamento por cima de um foco de combustível (lenha, carvão, etc.)

— Nunca utilize aparelhos a vapor ou de alta pressão para limpar o aparelho (requisitos relativos à segurança eléctrica).

— Com a preocupação de melhorar constantemente os nossos produtos, reservamo-nos o direito de modifi car as respectivas características técnicas, funcionais ou estéticas por motivos ligados avanços técnicos.

— Para no futuro encontrar facilmente as referências do aparelho, aconselhamos a que as aponte na página “Serviço Pós-Venda e Relações com o Consumidor”. (Esta página também explica onde se encontram no aparelho).

— Este aparelho não está previsto para ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou por pessoas sem experiência ou conhecimentos, excepto se forem vigiadas ou se tiverem instruções prévias sobre a utilização do aparelho.

Atenção

No caso de a cozinha ser aquecida com um aparelho ligado a uma chaminé (ex.: fogão de sala), é necessário instalar o exaustor na sua versão de reciclagem. Não utilize o exaustor sem os fi Itros cassete.

Dever-se-á prever uma ventilação adequada da cozinha sempre que o exaustor seja utilizado simultaneamente com aparelhos que utilizam gás ou outro combustível qualquer.

1 / INFORMAÇÕES DESTINADAS AO UTILIZADOR PT

• PROTECÇÃO DO AMBIENTE

— Os materiais e embalagem deste aparelho são recicláveis. Por isso, participe na reciclagem dos mesmos e contribua, assim, para a protecção do ambiente, depositando-os nos contentores municipais previstos para este efeito.
— Este aparelho também contém muitos materiais recicláveis. Por esta razão, está marcado com este símbolo a fi m de lhe indicar que os aparelhos usados não devem ser misturados com os restantes resíduos. A reciclagem dos aparelhos organizada pelo fabricante será, pois, efectuada nas melhores condições possíveis, de acordo com a directiva europeia 2002/96/CE sobre os resíduos de equipamentos eléctricos e electrónicos. Consulte a sua câmara municipal ou o revendedor de forma a encontrar os pontos de recolha para aparelhos utilizados mais próximos de sua casa.

— Agradecemos, desde já, a sua colaboração na protecção do ambiente.

Atenção

A instalação do exaustor é reservada aos instaladores e técnicos qualifi cados.

Atenção

Antes da primeira utilização do fi Itro cassete, retire a película de protecção.

1 / INFORMAÇÕES DESTINADAS AO UTILIZADORPT

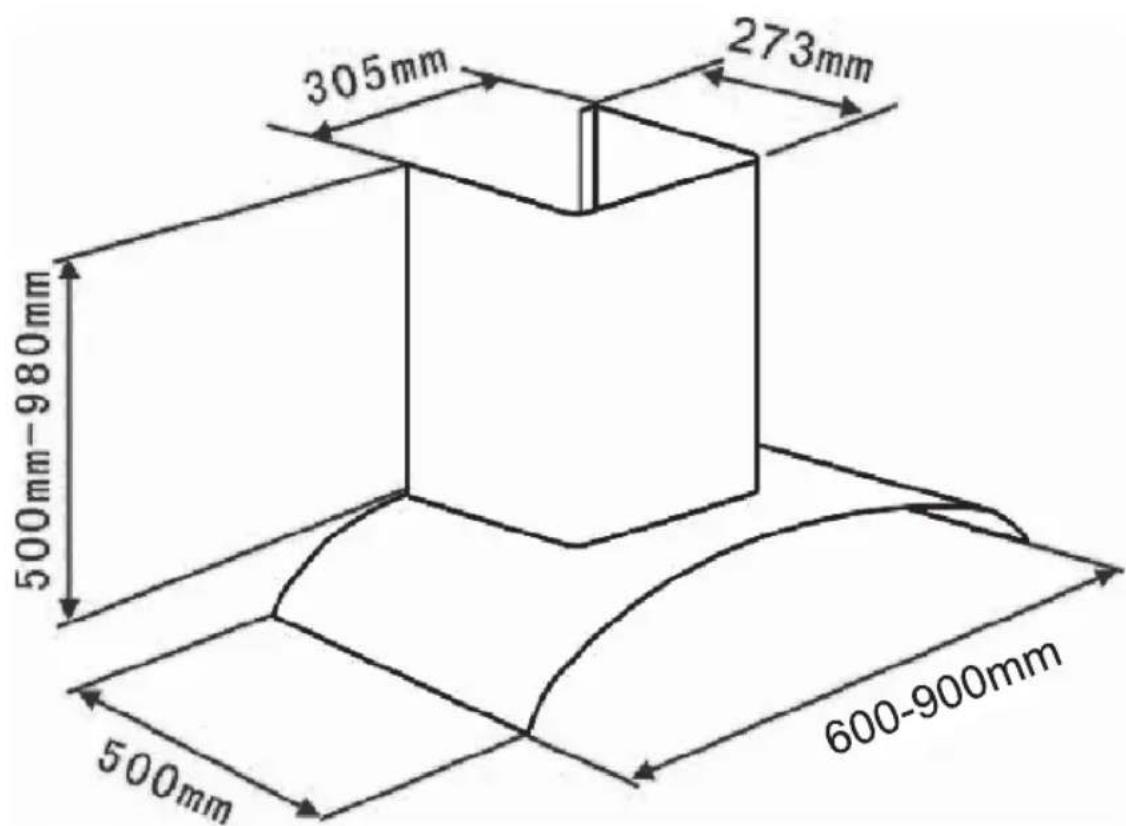

- DESCRIÇÃO DO APARELHO

2 / INSTALAÇÃO DO APARELHO PT

— O exaustor deve estar desligado durante a sua instalação ou em caso de intervenção.
— Verifi que se a tensão da rede eléctrica corresponde à tensão mencionada na placa de características situada no interior do exaustor.
— Se a instalação eléctrica da sua residência necessitar de uma alteração para a ligação do exaustor, contacte um electricista qualifi cado.
— Se o exaustor for utilizado na sua versão de evacuação, não o ligue a uma conduta de evacuação de fumos de combustão (caldeira, chaminé, etc.) ou a um sistema de ventilação mecânica controlada.
— A conduta de evacuação, seja de que tipo for, não deve desembocar em águas furtadas.
— Instale o exaustor a uma distância mínima de segurança de 70 cm em relação à placa de cozinha eléctrica, a gás ou mista.

- UTILIZAÇÃO NA VERSÃO DE EVACUAÇÃO

A sua instalação possui uma saída para o exterior (fi g. 1)

O exaustor pode ser ligado a esta saída através de um tubo de evacuação (∅ mínimo 125 mm, esmaltado, em alumínio, ou em material não infl amável). Se o tubo tiver um diâmetro inferior a 125 mm, passe obrigatoriamente para o modo reciclagem.

• UTILIZAÇÃO NA VERSÃO DE RECICLAGEM

A sua instalação não possui saída para o exterior (fi g. 2)

Todos os nossos aparelhos têm a possibilidade de funcionar em modo reciclagem.

Neste caso, acrescente um fi Itro de carvão activo que captará os cheiros.

(Ver Capítulo 4: Substituição do fi Itro de carvão).

2 / INSTALAÇÃO DO APARELHOPT

• LIGAÇÃO ELÉCTRICA

Durante a instalação e as operações de manutenção, o exaustor deve ser desligado da corrente eléctrica e os fusíveis devem ser cortados ou retirados.

A ligação eléctrica deve ser realizada antes de o aparelho ser instalado no armário.

Verifi car se:

— a instalação tem potência sufi ciente,
— os fi os eléctricos estão em boas condições.
— o diâmetro dos fi os está em conformidade com os requisitos de instalação.

Atenção

Este aparelho é vendido com um cabo eléctrico H 05 VVF de 3 condutores de 0,75 mm² (neutro, fase e terra), devendo este ser ligado a uma rede monofásica de 220-240 V através de uma tomada eléctrica normalizada CEI 60083, que, de acordo com as regras de instalação, deve fi car acessível após a instalação.

Declinamos qualquer responsabilidade em caso de acidente ocasionado por uma ligação à terra inexistente ou incorrecta. O fusível da sua instalação deve ser de 10 ou 16 A. Se o cabo eléctrico estiver danifi cado, contacte o serviço pós-venda a fi m de evitar qualquer perigo.

Atenção

Se a instalação eléctrica da sua residência necessitar de uma alteração para a ligação do exaustor, contacte um electricista qualifi cado.

Atenção

Se o exaustor apresentar qualquer anomalia, desligue o aparelho ou retire o fusível correspondente à linha de ligação do mesmo.

2 / INSTALAÇÃO DO APARELHO PT

• MONTAGEM DO EXAUSTOR DECORATIVO

Atenção

A instalação deve cumprir os requisitos dos regulamentos em vigor para a ventilação dos locais. Em França, estes regulamentos são indicados no DTU 61.1 do CSTB. Designadamente, o ar evacuado não deve ser enviado para uma conduta utilizada para a evacuação de fumos de aparelhos a gás ou utilizando outros combustíveis. A utilização de tubos desafectados só pode ser feita após acordo de um especialista competente.

A distância mínima entre a placa de cozinha e a parte mais baixa do exaustor deverá ser de 70 cm, no mínimo. Se as instruções da placa de cozinha instalada sob o exaustor especifici carem uma distância superior a 70 cm, esta deverá ser levada em consideração.

Fig. 1

Fixação na parede:

— Trace uma linha na parede, centrada e verticalmente à placa de cozinha.

— Trace na parede os 3 orifícios que tem de fazer utilizando o gancho de suspensão do exaustor fornecido e respeitando a distância aconselhada (peça A da fi g. 1).

— Faça os 3 orifícios de 8 mm no local adequado e insira as buchas.

— Fixe o suporte de fi xação do exaustor, certifi cando-se de que fica totalmente nivelado (peça A fi g. 1).

— Antes de ligar o exaustor, monte a válvula de retenção na saída do motor.

— Fixe o tubo extensível de evacuação (não fornecido) na saída do motor sem obstruir o movimento da válvula de retenção (fi g. 3).

— Coloque e fi xe o corpo do exaustor neste suporte com os parafusos previstos para esse fi m (fi g. 2).

Gaine extensible (non fourni)

2 / INSTALAÇÃO DO APARELHOPT

• MONTAGEM DA CHAMINÉ

- Evacuação exterior

— Calcule a altura fi nal para fi xar o apoio em U do suporte da chaminé (peça B da fi g. 1).

— Marque os 2 orifícios no local adequado.

— Faça os 2 orifícios de 8 mm e fi xe o apoio do suporte da chaminé certifi cando-se de que fi ca exactamente no eixo do exaustor (peça B da fi g. 1).

— Fixe o apoio plano na parte de trás da chaminé inferior.

— Coloque as 2 chaminés sobre o exaustor (fi g. 5).

— Efectue a ligação eléctrica do exaustor com o cabo de alimentação.

— Levante a chaminé superior até ao tecto e fi xe-a no apoio com parafusos.

2 / INSTALAÇÃO DO APARELHO PT

- Reciclagem

— Calcule a altura fi nal para fi xar o apoio de suporte à chaminé.
— Marque os 2 orificios no local adequado.
— Faça os 2 orifícios de 8 mm e fi xe o apoio do suporte da chaminé certifi cando-se de que fi ca exactamente no eixo do exaustor.
— Fixe o apoio plano na parte de trás da chaminé inferior.
— Coloque as 2 chaminés sobre o exaustor (fi g. 5).
— Ligue a capa da saída de ar para o exterior.
— Efectue a ligação eléctrica do exaustor através do cabo de alimentação.
— Levante a chaminé superior até ao tecto e fi xe-a no apoio com os 2 parafusos.

Para uma utilização ideal do exaustor, aconselhamos que a ligação seja efectuada a um tubo com 150 mm de diâmetro (vendido separadamente). Limite ao máximo o número de cotovelos e o comprimento do tubo. Se o exaustor funcionar com uma evacuação exterior, convém assegurar-se da existência de uma entrada de ar exterior sufi cientemente grande para evitar colocar a cozinha em depressão.

Atenção

Não utilize ferramentas para retirar a película de protecção transparente dos painéis.

3 / UTILIZAÇÃO DO APARELHOPT

• PARA USAR O SEU EXTRACTOR DE COZINHA

Como usar o painel de controlo.

a. Pressione o botão “Baixa” e o indicador luminoso interior do interruptor acendese. O motor está a funcionar a baixa velocidade. Pressione novamente o botão e o motor pára de imediato.
b. Pressione o botão “Média” e o indicador luminoso interior do interruptor acendese. O motor está a funcionar a média velocidade. Pressione novamente o botão e o motor pára de imediato.
c. Pressione o botão “Alta” e o indicador luminoso interior do interruptor acendese. O motor está a funcionar a alta velocidade. Pressione novamente o botão e o motor pára de imediato.
d. Pressione o botão “Luz” e ambas as luzes vão acender-se. Pressione novamente o botão e as luzes irão apagar-se.

4 / MANUTENÇÃO E LIMPEZA DO APARELHO PT

Atenção

Desligue o aparelho antes de proceder à sua limpeza e manutenção. Uma manutenção periódica do aparelho é uma garantia para o seu devido funcionamento, bom rendimento e durabilidade.

Atenção

O não cumprimento das instruções de limpeza do aparelho e dos fi Itros pode provocar incêndios. Respeite absolutamente as instruções de manutenção.

• LIMPEZA DOS FILTROS CASSETE

Devem ser limpos após 30 horas de utilização ou no mínimo uma vez por mês. A sua limpeza pode ser efectuada na máquina de lavar louça na vertical.

Lave-os com uma escova, água quente e um detergente suave. Passe-os por água e seque-os cuidadosamente antes de os voltar a instalar.

- Desmontagem dos fi Itros cassete

— Rode a pega integrada do fi ltro cassete.
— Incline o fi ltro cassete para baixo.

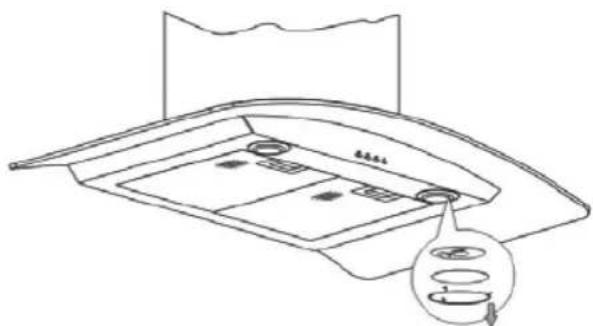

- SUBSTITUIÇÃO DO FILTRO DE CARVÃO (opcional)

Substitua o fi Itro de carvão após 120 horas de utilização aproximadamente.

— Retire os fi ltros cassete.
— Rode o fi Itro de carvão para o retirar.
— Faça a operação inversa para instalar um novo fi Itro.
— Volte a instalar os fi ltros cassete.

4 / MANUTENÇÃO E LIMPEZA DO APARELHOPT

• LIMPEZA DA SUPERFÍCIE EXTERIOR

Para limpar a parte exterior do exaustor, utilize água com um detergente; não utilize cremes abrasivos, detergentes corrosivos, nem o esfregão das esponjas, nem escovas. Seque com um pano macio e húmido.

- SUBSTITUIÇÃO DA LÂMPADA

Atenção

Antes de efectuar qualquer intervenção, desligue o exaustor da corrente eléctrica, quer retirando a fi cha da tomada, ou accionando o disjuntor.

— Volte a instalar todos os elementos, efectuando as operações no sentido inverso.

4 / MANUTENÇÃO E LIMPEZA DO APARELHO PT

Atenção

Antes de efectuar qualquer intervenção, desligue o exaustor da corrente eléctrica, quer retirando a fi cha da tomada, ou accionando o disjuntor.

• MANUTENÇÃO DO EXAUSTOR

MANUTENÇÃO COMO	PROCEDER?	PRODUTOS/ACESSÓRIOS A UTILIZAR
Campânula e acessórios	Nunca utilize esfregões metálicos, produtos abrasivos ou escovas demasiado duras.	Para limpar a parte exterior e a vigia de iluminação, utilize exclusivamente produtos de limpeza domésticos vendidos no comércio diluídos em água, em seguida enxagúe com água limpa e seque com um pano macio.
Filtro cassete	Este fi Itro absorve os vapores gordurosos e as poeiras. Este elemento desempenha uma importante função na efi cácia do exaustor. Se houver manchas persistentes, utilize um detergente creme não abrasivo e passe por água limpa.	Com um produto de limpeza doméstico vendido no comércio, em seguida enxagúe e seque. A sua limpeza pode ser efectuada na máquina de lavar louça colocados na vertical. (Não pôr em contacto com louça suja ou talheres de prata).
Filtro de carvão activo	Este fi Itro absorve os cheiros e deve ser substituído pelo menos todos os anos em função da sua utilização.Encomende fi Itros no seu revendedor (através da referência indicada na placa de características situada dentro do exaustor) e anote a data de substituição.

Para preservar o seu aparelho, recomendamos a utilização de produtos de limpeza Clearit.

Os conhecimentos e a experiência dos profissionais ao serviço dos particulares

A Clearit propõe-lhe produtos profi ssionais e soluções adequadas para a manutenção diária dos seus electrodomésticos e da sua cozinha.

Poderá encontrá-los à venda no seu revendedor habitual, bem como toda uma linha de acessórios e consumíveis.

5 / ANOMALIAS DE FUNCIONAMENTOPT

SINTOMAS	SOLUÇÕES
O exaustor não funciona...	Verifi car se:• não há um corte de electricidade.• foi realmente seleccionada uma velocidade.
O rendimento do exaustor é insufi ciente...	Verifi car se:• a velocidade do motor seleccionada é sufi ciente para a quantidade de fumo e vapor libertada.• a ventilação da cozinha é sufi ciente para permitir a entrada de ar.• o fi ltro de carvão não está gasto (exaustor na versão de reciclagem).
O exaustor parou durante o seu funcionamento	Verifi car se:• não há um corte de electricidade.• o dispositivo de corte ominoplar não se activou.

6 / SERVIÇO TÉCNICO PT

As intervenções de que o aparelho necessite devem ser realizadas

— pelo revendedor;
— por outro profi ssional qualifi cado autorizado pela marca.

Ao chamá-los, indique a referência completa do seu aparelho (modelo, tipo e número de série). Estas informações figuram na placa de identificação fixada no aparelho.

5 / ANOMALIE DI FUNZIONAMENTO 96

6 / SERVIZIO TECNICO 97

1 / INFORMAZIONI PER L'UTENTEIT

Importante

ANOMALIE DI FUNZIONAMENTOIT
