AD1070X - Campana extractora BRANDT - Manual de uso y guía de instrucciones gratis

Tipo de producto	Range Hood
Marca	Brandt
Modelo	AD1070X
Ancho	60 cm
Fondo	50 cm
Altura (mínima)	60 cm
Peso	15 kg
Alimentación eléctrica	220-240 V ~ 50 Hz
Potencia del motor	180 W
Caudal máximo de extracción	650 m³/h
Nivel de ruido	65 dB (A)
Número de velocidades	3
Iluminación	LED, 2 x 1.5 W
Tipo de control	Botones pulsadores
Filtro de grasa	Malla de aluminio, apto para lavavajillas
Filtro de carbón	Opcional para modo recirculación
Diámetro del conducto	150 mm
Tipo de instalación	Montaje en pared, con conducto o recirculación
Clase energética	A
Indicador de limpieza del filtro	Sí
Disponibilidad de recambios	Filtros, lámparas LED, placa de control

Preguntas frecuentes - AD1070X BRANDT

¿Cómo limpio los filtros de grasa del Brandt AD1070X?

Retire los filtros de malla de aluminio y lávelos en agua jabonosa tibia o en un lavavajillas a baja temperatura. Asegúrese de que estén completamente secos antes de volver a instalarlos.

¿El AD1070X viene con un filtro de carbón?

No, el filtro de carbón es un accesorio opcional necesario para el modo de recirculación. Captura olores y debe sustituirse cada 3-6 meses.

¿Cuál es el tamaño correcto del conducto para esta campana?

El diámetro recomendado del conducto es de 150 mm. Usar un conducto más pequeño puede reducir el rendimiento y aumentar el ruido.

¿Cómo reemplazo las lámparas LED del AD1070X?

Apague la alimentación, luego retire suavemente el módulo LED viejo y desconecte el conector. Inserte el módulo nuevo y asegúrelo. Use solo lámparas de repuesto especificadas por Brandt.

¿Por qué mi campana hace demasiado ruido?

Verifique si el conducto está obstruido o si los filtros de grasa están atascados. Asegúrese de que la campana esté bien montada. Un motor flojo también puede causar ruido; contacte al soporte si es necesario.

¿Puedo instalar el AD1070X como campana recirculante?

Sí, puede usarla en modo recirculación instalando un filtro de carbón (se vende por separado) y dirigiendo la salida de aire de vuelta a la habitación.

¿Cuál es el caudal máximo de extracción de esta campana?

El caudal máximo de extracción es de 650 m³/h en la velocidad más alta.

¿Cada cuánto debo limpiar los filtros de grasa?

Limpie los filtros de grasa cada 2-3 meses, o con más frecuencia si cocina mucho. Un filtro sucio reduce la eficiencia y aumenta el ruido.

¿La campana tiene apagado automático?

No, el AD1070X no tiene apagado automático. Debe apagarse manualmente. Sin embargo, cuenta con protección térmica para evitar sobrecalentamiento.

¿Dónde puedo encontrar recambios para el Brandt AD1070X?

Los recambios como filtros, lámparas y placas de control están disponibles a través de distribuidores autorizados de Brandt o tiendas en línea de recambios. Consulte su manual de usuario para los números de pieza.

MANUAL DE USUARIO AD1070X BRANDT

ES	MANUAL DE UTILIZACIÓN
EN	GUIDE TO INSTALLATION
FR	GUIDE D'UTILISATION
PT	MANUAL DE UTILIZAÇÃO
DE	BEDIENUNGSANLEITUNG
IT	MANUALE DI ISTRUZIONI
HU	HASZNÁLATI ÚTMUTATÓ

SK	SPRIEVODCA INŠTALÁCIOU
CZ	NÁVOD K POUŽITÍ
PL	INSTRUKCJA OBSŁUGI
DK	INSTALLATIONSVEJLEDNING
NL	GEBRUIKERSHANDLEIDING
SV	BRUKSANVISNING
PYC	РУКОВОДСТВО ПО ЭКСПЛ

Campana extractora decorativa

Decorative Hood

Hotte décorative

Exaustor decorativo

Con el objetivo de mejorar constantemente nuestros productos, nos reservamos el derecho de efectuar modifi caciones en sus características técnicas, funcionales o estéticas vinculadas con los avances técnicos.

Importante:

Antes de poner en marcha su aparato, lea atentamente este manual de instalación y utilización para familiarizarse lo más rápidamente posible con su funcionamiento.

ESÍ

1 / A LA ATENCIÓN DEL USUARIO

• Consignas de seguridad ____
• Conservación del medio ambiente ____ 5
• Descripción del aparato 6

2 / INSTALACIÓN DEL APARATO

• Utilización en versión evacuación ____ 7
• Utilización en versión reciclaje ____ 7
• Conexión eléctrica 8
• Montaje de la campana extractora ____ 9
  • Montaje de la chimenea
  ° Evacuación exterior 10
  ° Reciclaje 11

3 / UTILIZACIÓN DEL APARATO

- Descripción de los mandos 12

4 / MANTENIMIENTO Y LIMPIEZA DEL APARATO

• Limpieza de los fi Itros modulares 13
• Cambio del fi Itro de carbono 13
• Limpieza de la superfi cie exterior 14
• Cambio de la bombilla 14
• Mantenimiento del aparato 15

1 / A LA ATENCIÓN DEL USUARIOES

Importante

Conserve este manual con el aparato. Si debe vender o ceder el aparato a otra persona, asegúrese de que el manual de utilización va con él. Por favor, lea estos consejos antes de instalar y utilizar el aparato. Han sido redactados pensando en su seguridad y la de los demás.

• CONSIGNAS DE SEGURIDAD

— Este aparato ha sido diseñado para ser utilizado por particulares en sus domicilios.

— Este aparato debe ser utilizado por adultos. Tenga cuidado de que los niños no lo toquen y lo utilicen como un juguete. Asegúrese de que no manipulen los mandos del aparato.

— Cuando reciba el aparato, desembálelo o hágalo desembalar inmediatamente. Compruebe su aspecto general. Si tiene reservas que señalar, hágalo por escrito en el albarán de entrega y quédese con un ejemplar.

— Su aparato está destinado a un uso doméstico normal. No lo utilice con fi nes comerciales o industriales o con otros fi nes que no sean aquellos para los que ha sido diseñado.

— No modifi que o intente modifi car las características del aparato. Podría suponer un peligro par usted.

— Las reparaciones deben ser realizadas exclusivamente por un especialista autorizado.

— Desconecte siempre la campana extractora antes de limpiarla o realizar el mantenimiento.

— Ventile adecuadamente la habitación si la campana funciona al mismo tiempo que otros aparatos alimentados con una fuente de energía que no sea la electricidad. Ello es para que la campana no aspire los gases de combustión.

— No se puede fl ambear alimentos o tener encendidos los fuegos de gas sin ningún

recipiente bajo la campana (las llamas aspiradas podrían deteriorar el aparato).

— Cuando esté friendo debajo del aparato, deberá vigilarlo constantemente. Los aceites y grasas calentadas hasta una alta temperatura pueden coger fuego.

— Respete la frecuencia de limpieza y cambio de los fi Itros. La acumulación de depósitos de grasa podría provocar un incendio.

— No puede funcionar encima de un fuego a base de combustible (madera, carbón...).

— No utilice aparatos de vapor o a alta presión para limpiar el aparato (exigencias relativas a la seguridad eléctrica).

— Con el objetivo de mejorar siempre nuestros productos, nos reservamos el derecho de aplicar modifi caciones a sus características técnicas, funcionales o estéticas, provocadas por los avances técnicos.

— Para que pueda encontrar fácilmente las referencias de su aparato, le aconsejamos que las anote en la página “Servicio Técnico y Servicio al Consumidor”. (Esta página también le explica dónde encontrarlas en el aparato).

- Este aparato no está previsto para ser utilizado por personas (incluyendo niños) con las capacidades físicas, sensoriales o mentales reducidas, o por personas desprovisas de experiencia o conocimientos, salvo si, a través de una persona responsable de su seguridad, cuentan con vigilancia o tienen instrucciones previas sobre la utilización del aparato.

Atención

Si la cocina calienta con un aparato conectado a una chimenea (por ejemplo, una estufa), se debe instalar la campana en versión reciclaje. No utilice la campana sin los fi ltros modulares.

Hay que prever una ventilación adecuada cuando se utilice una campana extractora de cocina al mismo tiempo que otros aparatos que funcionen con gas u otro combustible.

1 / A LA ATENCIÓN DEL USUARIO ES

• PROTECCIÓN DEL MEDIO AMBIENTE

— Los materiales utilizados para el embalaje de este aparato son reciclables. Participe en su reciclaje y contribuya así a conservar el medio ambiente tirándolos a los contenedores municipales previstos para ellos.
— Su aparato también contiene materiales reciclables, por lo que está marcado con este logotipo que le indica que los aparatos desechados no deben mezclarse con otros residuos. Actuando así, el reciclaje de los aparatos que organiza su fabricante se efectuará en las mejores condiciones posibles, de acuerdo con la directiva europea 2002/96/CE sobre los residuos de equipos eléctricos y electrónicos. Consulte en su ayuntamiento o a su vendedor para conocer dónde se encuentran los puntos de recogida de aparatos desechados más cercanos a su domicilio.

— Le damos las gracias por su colaboración en la protección del medio ambiente.

Atención

La instalación está reservada a los instaladores y técnicos cualifi cados.

Atención

Antes de utilizar por primera vez el fi Itro modular, retire la película protectora.

1 / A LA ATENCIÓN DEL USUARIOES

• DESCRIPCIÓN DEL APARATO

2 / INSTALACIÓN DEL APARATO ES

— El aparato debe estar desconectado al instalarlo o al realizar cualquier intervención en él.

— Compruebe que la tensión de la red corresponde a la tensión indicada en la placa de características que se encuentra en el interior de la campana.

— Si la instalación eléctrica de su campana obliga a efectuar una modifi cación para poder conectar el aparato, llame a un electricista cualifi cado.

— Si la campana se utiliza en versión evacuación, no conecte el aparato a un conducto de evacuación de humos de combustión (caldera, chimenea, etc.) o a una VMC (ventilación mecánica controlada.

— El conducto de evacuación, sea cual sea, no debe desembocar en los bajos del tejado.

— Instale la campana a una distancia de seguridad de al menos 70cm de la placa de cocción eléctrica, de gas o mixta.

• UTILIZACIÓN EN VERSIÓN EVACUACIÓN

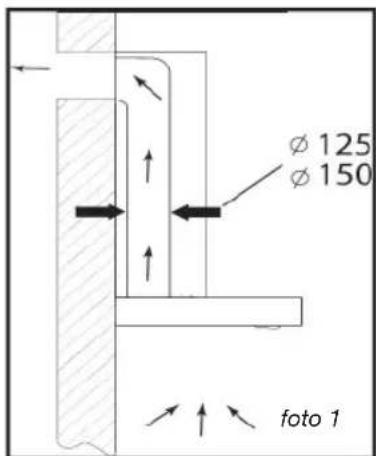

Si tiene una salida hacia el exterior (foto 1)

Su campana se puede conectar a ella mediante un conducto de evacuación (∅ mínimo 125 mm, esmaltado, de aluminio o de material ininfl amable). Si el conducto tiene un diámetro inferior a 125 mm, pase obligatoriamente al modo reciclaje.

• UTILIZACIÓN EN VERSIÓN RECICLAJE

Si no tiene una salida al exterior (foto 2)

Todos nuestros aparatos presentan la posibilidad de funcionar en modo reciclaje.

En ese caso, añada un fi ltro de carbono activo que retendrá los olores.

(ver Capítulo 4: Cambio del filtro de carbono).

2 / INSTALACIÓN DEL APARATOES

• CONEXIÓN ELÉCTRICA

Al efectuar la instalación y las operaciones de mantenimiento, el aparato deberá estar desconectado de la red eléctrica y los fusibles estarán cortados y quitados.

La conexión eléctrica se deberá realizar antes de colocar el aparato en el mueble.

Compruebe que:

— la potencia de la instalación es sufi ciente,
— las líneas de alimentación están en buen estado,
— el diámetro de los cables es conforme con las normas de instalación.

Atención

Este aparato se suministra con un cable de alimentación H 05 VVF a 3 conductores de 0,75 mm² (neutro, fase y tierra) que se debe conectar a la red de 220 - 240 V - monofásica mediante una toma de corriente normalizada CEI 60083 que deberá estar accesible una vez efectuada la instalación, de acuerdo con las normas de instalación.

No asumiremos ninguna responsabilidad en caso de producirse un accidente debido a una toma de tierra inexistente o incorrecta. El fusible de su instalación deberá ser de 10 ó 16 A. Si el cable de alimentación estuviera dañado, llame al servicio posventa para evitar todo peligro.

Atención

Si necesita modifi car la instalación eléctrica de su habitación para poder conectar el aparato, llame a un electricista cualifi cado.

Atención

Si la campana tiene cualquier anomalía, desconecte el aparato o quite el fusible correspondiente a la línea de conexión del aparato.

2 / INSTALACIÓN DEL APARATO ES

• MONTAJE DE LA CAMPANA EXTRACTORA

Atención

La instalación debe ser conforme a las normativas vigentes para la ventilación de los locales. En Francia, dichas normativas vienen indicadas en el DTU 61.1 del CSTB. En particular, el aire evacuado no debe ser enviado un conducto utilizado para evacuar el humo de aparatos que utilicen gas u otro combustible. Los conductos en desuso sólo pueden ser utilizados con el acuerdo de un especialista competente.

La distancia mínima entre la zona de cocción y la parte más baja de la campana debe ser por lo menos de 70 cm. Si las instrucciones de la placa instalada bajo la campana indicaran una distancia mayor que 70 cm, es ésta la que se deberá tener en cuenta.

Fijación en la pared:

— Dibuje una línea sobre el muro, centrada, y de la vertical de su plan de cocción.

— Dibuje sobre el muro los 3 agujeros que necesita taladrar utilizando el gancho de suspensión de la campana, proporcionado y respetando la distancia recomendada.

— Taladre los 3 agujeros de 8 mm en la ubicación adecuada y introduzca las espigas (pieza A de la fi g. 1).

— Enrosque el soporte para fi jación de la campana garantizando que esté totalmente nivelado (pieza A de la fig. 1).

— Antes de colgar la campana, montar la válvula de retención.sobre la salida del motor.

— Enrosque la funda extensible (no incluida) para evacuación sobre la salida del motor sin obstaculizar los movimientos de la válvula de retención.

— Coloque y conecte el cuerpo de la campana sobre este soporte con los tornillos previstos incluidos.

Foto. 1

Gaine extensible (non fourni)

2 / INSTALACIÓN DEL APARATOES

• MONTAJE DE LA CHIMENEA

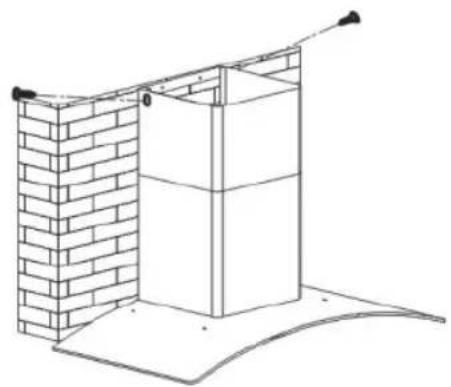

- Evacuación exterior

— Calcule la altura fi nal para enroscar el estribo en U del soporte de la chimenea (pieza B fi g. 1).

— Marque 2 agujeros en el lugar adecuado.

— Taladre los 2 agujeros de 8 mm y enrosque la brida de soporte de la chimenea prestando atención para que esté bien en el eje de la campana (pieza B fi g. 1).

— Enrosque la horquilla plana a la parte trasera de la parte inferior de la chimenea. (pieza C de la fi g. 4).

— Coloque el vidrio sobre las guías. Arrastre y fi je el vidrio con los 4 tornilos con la junta de goma (protección del vidrio). Apretar los tornillos levemente (fi g. 3).

— Coloque las 2 chimeneas sobre la campana.

— Conecte la funda a la salida del aire hacia el exterior.

— Realice la conexión eléctrica de la campana por medio del cable de alimentación.

— Levante la chimenea superior hasta el límite máximo y fijela a la horquilla con la ayuda de los tornillos.

2 / INSTALACIÓN DEL APARATO ES

- Reciclaje

— Calcule la altura fi nal para insertar la brida de soporte de la chimenea (pieza B de la fi g. 1).
— Marque 2 agujeros en un lugar adecuado — Taladre los 2 agujeros de 8 mm y enrosque la brida de soporte de la chimenea prestando atención para que esté bien en el eje de la campana (pieza B de la fi g. 1).
— Enrosque la horquilla plana a la parte trasera de la parte inferior de la chimenea (pieza C de la fig. 4).
— Coloque el vidrio sobre las guías. Arrastre y fi je el vidrio con los 4 tornillos.
— Instale el adaptador de funda sobre el defl ector (fi g. 8).
— Conecte la funda extensible (no incluida) al defl ector.
— Coloque la chimenea compuesta por 2 partes sobre la campana.
— Instale el defl ector (fi g. 8) en la chimenea superior al nivel de las aberturas de ventilación (fi g. 6).
— Realice la conexión eléctrica de la campana por medio del cable de alimentación.
— Levante la chimenea superior hasta el límite máximo y la fi je a la horquilla con la ayuda de 2 tornillos (fi g. 7).

Para su óptima utilización, se recomienda conectar la campana a una chimenea de 150 mm de diámetro (no suministrado). Limitar al máximo el número de codos y la longitud del conducto. Si la campana funciona en evacuación exterior, es conveniente asegurarse de que llegue aire sufi ciente para que no se cree depresión en la habitación.

Atención

No utilizar herramientas para retirar el fi lm protector.

3 / UTILIZACIÓN DEL APARATOES

- DESCRIPCIÓN DE LOS MANDOS

1. Presionando el botón Low (Baja), el avisador sonara una vez y el motor funcionara a velocidad baja. Pulsando de nuevo el botón Low (Baja), el motor se apagará.
2. Presionando el botón Mid (Media), el avisador sonara una vez y el motor funcionara a velocidad media. Pulsando de nuevo el botón Mid (Media), el motor se apagará.
3. Presionando el botón High (Alta), el avisador sonara una vez y el motor funcionara a velocidad alta. Pulsando de nuevo el botón High (Alta), el motor se apagará.
4. Presionando el botón Light (Luz), las dos luces se encenderán. Presionandolo de nuevo, la luz se apagará.

Desconecte el aparato antes de proceder al mantenimiento y limpieza del aparato. Un mantenimiento periódico es una garantía de buen funcionamiento, buen rendimiento y duración.

Atención

No respetar las instrucciones de limpieza del aparato y los fi ltros puede ocasionar incendios. Respete estrictamente las instrucciones de mantenimiento.

• LIMPIEZA DE LOS FILTROS MODULARES

Se deben limpiar cada 30 horas de utilización o aproximadamente una vez al mes como mínimo. La limpieza se puede hacer en el lavavajillas, en posición vertical.

Utilice un cepillo, agua caliente y un detergente suave. Aclárelos y séquelos con cuidado antes de volverlos a colocar.

- Desmontaje del fi Itro modular

— Gire el asa integrada del fi Itro modular.
— Incline el fi ltro modular hacia abajo.

• CAMBIO DEL FILTRO DE CARBONO (en opción)

Cámbielo cada 120 horas de utilización aproximadamente.

— Quite los fi Itros modulares.
— Gire el fi Itro de carbono para retirarlo.
— Haga la operación contraria para colocar un nuevo fi itro.
— Vuelva a poner los fi Itros modulares.

4 / MANTENIMIENTO Y LIMPIEZA DEL APARATOES

• LIMPIEZA DE LA SUPERFICIE EXTERIOR

Para limpiar el exterior de la campana extractora utilice agua con jabón; no utilice cremas para fregar, ni detergentes corrosivos, ni estropajos o cepillos. Séquela con un trapo húmedo y suave.

• CAMBIO DE LA BOMBILLA

Atención

Antes de realizar cualquier intervención, deberá dejar la campana sin tensión, bien desenchufándola o bien accionando el disyuntor.

Modelo con bombilla halógena

— Quite la tulipa

— Cambie la bombilla halógena

— Vuelva a colocar el conjunto realizando las operaciones en sentido inverso.

Antes de realizar cualquier intervención, deberá dejar la campana sin tensión, bien desenchufándola o bien accionando el disyuntor.

• MANTENIMIENTO DEL APARATO

MANTENIMIENTO QUÉ	DEBE HACER	PRODUCTOS /ACCESORIOS A EMPLEAR
Carcasa y accesorios	No utilice nunca estropajos metálicos, productos abrasivos o cepillos demasiado duros.	Para limpiar el chasis y ojo de buey de iluminación, utilice exclusivamente productos de limpieza del comercio diluidos en agua, aclare después con agua y seque con un trapo suave.
Filtro modular	Este fi ltro retiene los vapores grasos y el polvo. Es el elemento que garantiza una parte importante de la efi cacia de la campana.Si hubiera manchas persistentes, utilice una crema no abrasiva y aclare con agua limpia.	Límpielo con un producto de limpieza del comercio, aclárela abundantemente y séquela. La limpieza se puede hacer en el lavavajillas, en posición vertical(No poner en contacto con la vajilla sucia o con cubiertos de plata).
Filtro carbono activo	Este fi ltro retiene los olores y se debe cambiar al menos una vez al año, en función de su uso.Pida estos fi ltros a su vendedor (con la referencia indicada en la placa de características que se encuentra en el interior de la campana) y anote la fecha del cambio.

Para mantener el aparato en buen estado, le recomendamos que utilice los productos de mantenimiento Clearit.

Los conocimientos y la experiencia de los profesionales al servicio de los particulares

Clearit le propone productos profesionales y soluciones adecuadas para el mantenimiento cotidiano de sus aparatos electrodomésticos y su cocina.

Los podrá encontrar a la venta en su distribuidor habitual, junto con toda una línea de productos accesorios y consumibles.

SINTOMAS	SOLUCIONES
La campana no funciona...	Compruebe que :• no hay un corte de corriente.• se ha seleccionado una velocidad.
El rendimiento de la campana es insufi ciente...	Compruebe que :• la velocidad del motor que ha seleccionado es sufi ciente para la cantidad de humo y el vapor de agua producido.• la cocina esta sufi cientemente ventilada para que pueda entrar aire.• el fi ltro de carbono no esta gastado (campana en version reciclaje).
La campana se ha parado mientras estaba functionando.	Compruebe que :• no hay un corte de corriente.• no se ha activado el dispositivo de corte omnipolar.

6 / SERVICIO TÉCNICO ES

Las intervenciones que requiera la máquina deberán ser efectuadas:

— por el revendedor,
— o por cualquier profesional cualifi cado depositario de la marca.

Al llamar, mencione la referencia completa de la máquina (modelo, tipo y número de serie).

Estos datos fi guran en la placa de identifi cación situada en la máquina.

EN 18

Modelo com lâmpada de halogéneo

— Retire o visor

— Substitua a lâmpada de halogéneo.

3 / USO DEL DISPOSITIVO

— Vip fi Iterelementet nedad.
