BHT2611B - Kuchynský odsávač pár BRANDT - Bezplatný návod na obsluhu

Typ produktu	Odsávač pár
Značka	Brandt
Model	BHT2611B
Elektrické napájanie	220-240 V
Počet rýchlostí	4 rýchlostí + funkcia Boost (rýchlosť 4, automatický návrat na rýchlosť 3 po 5 minútach)
Osvetlenie	LED, 3 nastaviteľné úrovne intenzity
Časovač	Odložené vypnutie až na 90 minút
Tukový filter	Kovový filter umývateľný v umývačke riadu alebo ručne, mesačné čistenie
Uhlíkový filter	Pre verziu recirkulácie, výmena každé 4 mesiace (neumývateľný)
Spôsob inštalácie	Vonkajšie odvádzanie (potrubie ∅125 mm) alebo recirkulácia (voliteľná súprava)
Minimálna vzdialenosť nad plynovým varným panelom	65 cm
Údržba	Pravidelné čistenie vlhkou handričkou a jemným čistiacim prostriedkom; žiadne rozpúšťadlá ani alkohol
Bezpečnosť	Elektrické odpojenie pred čistením; nie je vhodný pre vykurovacie zariadenia na tuhé palivá; nepoužívať bez filtrov
Náhradné diely	Uhlíkový filter, recirkulačná súprava, LED žiarovky (kontaktujte servis)
Kontakt na servis	0 892 02 88 01 (0,50 €/min) alebo 09 69 39 25 25 (bezplatná služba + cena hovoru)
Webová stránka	www.brandt.com

Často kladené otázky - BHT2611B BRANDT

Ako nainštalovať odsávač v režime recirkulácie?

Pre použitie v recirkulácii si musíte zakúpiť dodatočnú recirkulačnú súpravu. Kontaktujte svojho predajcu alebo zákaznícky servis Brandt. Uhlíkový filter musí byť nainštalovaný a vymenený každé 4 mesiace.

Aká je minimálna vzdialenosť medzi odsávačom a varným panelom?

Pre plynový varný panel je minimálna vzdialenosť 65 cm. Ak pokyny pre váš varný panel uvádzajú väčšiu vzdialenosť, dodržte ju.

Ako vyčistiť tukový filter?

Kovový tukový filter sa čistí aspoň raz za mesiac. Môžete ho umyť ručne jemným čistiacim prostriedkom alebo v umývačke riadu pri nízkej teplote s krátkym cyklom. Filter nasýtený tukom predstavuje riziko požiaru.

Odsávač sa nezapína, čo robiť?

Skontrolujte, či nie je odpojené elektrické napájanie a či nevybuchla poistka. Uistite sa, že bola zvolená rýchlosť. Ak problém pretrváva, kontaktujte kvalifikovaného technika.

Ako nastaviť časovač?

Stlačte tlačidlo 4 (časovač). Číslo 0 bliká. Pomocou tlačidiel 1 a 2 vyberte čas od 1 do 9 (vynásobte 10, aby ste dostali minúty, napr. 5 = 50 minút). Opätovným stlačením 4 potvrďte. Na zrušenie stlačte 4, potom 1 na zníženie na nulu a potvrďte 4.

Čo je funkcia Boost a ako ju používať?

Rýchlosť 4 je funkcia Boost. Poskytuje maximálne odsávanie počas 5 minút, potom sa odsávač automaticky vráti na rýchlosť 3. Na aktiváciu vyberte rýchlosť 4.

Ako vymeniť LED osvetlenie?

Odsávač je vybavený LED osvetlením s dlhou životnosťou. Pre výmenu kontaktujte technický servis Brandt. Nepokúšajte sa vymeniť LED sami.

Môžete používať odsávač bez filtra?

Nie, je zakázané používať odsávač bez správne namontovaných filtrov. Filtre chránia motor a znižujú riziko požiaru.

Aké sú dôležité bezpečnostné opatrenia?

Vždy odpojte odsávač pred čistením. Neplameňte potraviny pod odsávačom. Sledujte fritovanie. Dodržujte frekvenciu čistenia filtrov. Na čistenie nepoužívajte parné čističe.

Kde nájdem referencie zariadenia?

Úplné referencie (obchodné označenie, servisné označenie, sériové číslo) sú uvedené na výkonnostnom štítku zariadenia. Uchovajte ich pre všetky požiadavky na servis.

NÁVOD NA OBSLUHU BHT2611B BRANDT

(Pozor! 4. rýchlost, čiže funkcia Boost, to znamená, že odsávač sa po 5 minútach práce na tejto úrovni automaticky prepne na 3. rýchlost' 3.

Tento odsávač pár je navrhnutý a vyrobený tak, aby splnil vaše potreby a očakávania, a isto sa stane integrálnou súčasťou každej moderne zariadenej domácnosti. Vďaka použitým konštrukčným riešeniam vám ponúka vysokú funkčnosť a estetiku.

Značka BRANDT v svojom portfóliu má aj iné výrobky – rúry, mikrovlnné rúry, kuchynské dosky, umývačky, vstavané chladničky, ktoré perfektne ladia s vašim novým odsávačom .BRANDT

Predtým, než začnete montovat' a používat' odsávač pár, dôkladne sa oboznámte s obsahom tejto príručky, s montážnymi a používateľskými pokynmi. Vďaka tomu sa vyhnete nesprávnemu používaniu a zariadenie, ktoré ste si kúpili, vám bude dobre a bezporuchovo slúžit' mnoho rokov.

Pozývame tiež na naše webové stránky na našom sídle:

www.brandt.com

BRANDT

TVORÍME NOVÉ HODNOTY

POZOR: Predtým, než toto zariadenie spustíte, dôkladne sa oboznámte s touto príručkou, s montážnymi a používatel'skými pokynmi.

Výrobca nezodpovedá za žiadne poškodenia vzniknuté následkom nesprávne vykonanej montáže a používania, v rozpore s návodom a príručkou, s montážnymi a používatel'skými pokynmi.

Obsah

Bezpečnost' a preventívne opatrenia....48

Návod na montáz a používatel'ská príručka....52

Používanie....53

Identifikácia a riešenie problémov....57

Popredajný servis....57

Pri montáži zariadenia postupujte podľa pokynov, ktoré sú uvedené v návode na montáž a v používatelškej príručke. Výrobca nezodpovedá za prípadne škody vzniknuté následkom nesprávne vykonanej montáže a používania, v rozpore s návodom a príručkou, s montážnymi a používatelškými pokynmi. Odsávač je navrhnutý a vyrobený výhradne iba na domáce, neprofesionálne používanie.

Vzhľad daného odsávača sa môže líšit’ od toho, ktorý je predstavený na obrázkoch v tomto návode a príručke. Avšak pokyny týkajúce sa používania, údržby a montáže sú prakticky rovnaké.

Používatel'skú príručku zachovajte, aby bola vždy k dispozícii, ako aj pre prípadnú potrebu v budúcnosti. Pri predaji zariadenia, alebo pri jeho premiestnení, vždy k nemu pripojte aj tento návod a príručku

! Dôkladne sa oboznámte s obsahom tohto návodu a príručku, sú v nich uvedené dôležité informácie a pokyny týkajúce sa montáže, používania a bezpečnosti.

! V žia!dnom prípade neupravujte elektrické a mechanické prvky výrobku, ani vývodné potrubia.

Pozor: prvky, ktoré sú označené symbolom „(*)”, sú voliteľnými doplnkami, príslušenstvom, prvky, ktoré sú dodané iba s niektorými modelmi, alebo prvky, ktoré nie sú dodané spolu s výrobkom, a ktoré sa kupujú samostatne.

VAROVANIA!

! Kým nie je zariadenie úplne namontované, nepripájajte ho k el. napätiu.

zástrčky z el. zásuvky, alebo odpojením el. napätia v používanom el. obvode.

! Pri vykonávaní všetkých činností, pri montáži a vykonávaní údržby, vždy používajte vhodné ochranné rukavice.

! Toto zariadenie nie je určené na používanie det'mi ani osobami s obmedzenými fyzickými, zmyslovými a rozumovými schopnosťami, ani osobami, ktoré nemajú dostatočné znalosti a skúsenosti, ibaže budú pod neustálym dohl'adom, alebo ak budú predtým náležite zaškolené ohľadne používania tohto zariadenia osobou, ktorá zodpovedá za ich bezpečnosť.

! Toto zariadenie je určené na používanie dospelými osobami; dohliadnite, aby sa deti s týmto zariadením nehrali.

! Toto zariadenie je určené na používanie dospelými osobami. Deti nesmú používať ovládacie prvky zariadenia, ani sa so zariadením nesmú hrat'.

! Odsávač nikdy nepoužívajte bez správne namontovaných filtrov.

! Odsávač v žiadnom prípade NIKDY nepoužívajte ako podperu, ibaže je to zretel'ne uvedené.

! Miestnosti, v ktorých je namontovaný, a v ktorých sa používa odsávač, musia mať zabezpečené náležité vetranie, predovšetkým ked’ sa odsávač používa so zariadeniami, ktoré spotrebúvajú kyslík, tzn. spaľujú plyn alebo iné palivá.

! Ak sa v miestnosti, v ktorej sa používa odsávač, používajú aj zariadenia, ktoré spotrebúvajú kyslík, taká miestnosť musí byt'náležite vetraná.

! Nasávaný vzduch nesmie byť vyvádzaný do kanálu/komína, ktorý sa používa na vyvádzanie spalín, ktoré vytvárajú spal’ovacie zariadenia (na plyn alebo iné palivá).

! Pod odsávačom sa v žiadnom prípade nesmú pripravovať jedlá s použitím otvoreného ohňa (flambovanie). Je to prísne zakázané
! Otvorený oheň môže poškodit' filtre, a tiež predstavuje riziko požiaru; preto to v žiadnom prípade nerobte.
! Pri vyprážaní v oleji zabráňte, aby sa olej neprehrial a nezapálil.
! Ked' sa odsávač používa, niektoré dostupné časti odsávača sa môžu nahriat'.
! Čo sa týka dodržiavania požadovaných technických a bezpečnostných prostriedkov a pokynov ohľadne vyvádzania spalín, bezpodmienečne dodržiavajte platné miestne predpisy a normy.
! Odsávač pravidelne náležite čistite, tak zvnútra, ako aj zvonka (ASPOŇ RAZ ZA MESIAC).
! Tieto činnosti vykonávajte v súlade s návodom a pokynmi, ktoré sú uvedené v príručke. V opačnom prípade, ak nebudete dodržiavať pokyny ohľadne čistenia odsávača a filtrov, ktoré sú uvedené v návode a používatel’skéj príručke, hrozí riziko vzniku požiaru.
! Odsávač nepoužívajte bez správne namontovaného osvetlenia, kedže v opačnom prípade hrozí riziko úrazu el. prúdom.
! Výrobca nezodpovedá za prípadné škody alebo požiare spôsobené zariadením, ani za škody spôsobené následkom nedodržiavania pokynov a pokynov, ktoré sú uvedené v tomto návode a príručke.
! Zariadenie môžu používať deti vo veku od 8 rokov ako aj osoby so zníženými fyzickými, zmyslovými a rozumovými schopnosťami, vrátane osôb bez dostatočných skúseností a znalostí, avšak iba vtedy, ked’ sú pod náležitým dozorom, alebo ak boli poučené o bezpečnom používaní zariadenia, a chápu s tým súvisiace riziká a ohrozenia.

! Deti sa s týmto zariadením v žiadnom prípade nesmú hrat'. Deti nesmú toto zariadenie čistiť ani vykonávat' jeho údržbu, ibaže sú pod náležitým dohl'adom.

! Toto zariadenie je označené podľa európskej smernice 2002/96/ES o odpade z elektrických a elektronických zariadení (OEEZ, angl.: WEEE). Vďaka náležitému odstráneniu a likvidácii tohto výrobku môžete predíst' potenciálne negatívnym následkom pre životné prostredie a zdravie l'udí, ku ktorým môže dôjst' v prípade nesprávneho nakladania s odpadmi.

! Varovanie: Dodržiavajte pokyny ohľadne montáže skrutiek a spojovacích prvkov, kedže v opačnom prípade hrozí riziko úrazu el. prúdom.

Symbol uvedený na zariadení alebo obale/balení informuje, že tento výrobok sa nesmie vyhadzovať do komunálneho (netriedeného) odpadu. Zariadenie zaneste do zberného miesta alebo recyklačného centra, ktoré sa zaoberajú zberom elektrických a elektronických zariadení. Správne odstraňovanie a likvidácia odpadov pomáhajú zmenšiť nepriaznivý vplyv odstraňovaných zariadení na životné prostredie a ľudské zdravie. Bližšie informácie o správnom spôsobe odstránenia a recyklácie tohto zariadenia vám poskytne miestna samospráva, zberné miesto alebo obchod, v ktorom bol predmetný výrobok kúpený.

Používanie

Zariadenie môžete používať ako odsávač (vyvádzanie výparov vonku), alebo ako pohlcovač (výpary sa filtrujú a vyvádzajú naspät’ do miestnosti). Modely odsávačov, ktoré nemajú odsávací ventilátor, môžu sa používať výhradne iba ako odsávače a musia byť pripojené k odsávacím (vývodným) zariadeniam (nie sú súčasťou vybavenia zariadenia). Návod a pokyny týkajúce sa spôsobu pripojenia sú dodané spolu s externým odsávacím zariadením.

Digestor používaný ako odsávač

V tomto prípade sú výpary nasávané a vyvádzané vonku z budovy cez špeciálne potrubie, ktoré je pripojené k prípojnej prírube, ktorá sa nachádza na vrchnej strane odsávača.

Pozor! Vývodné potrubie nie je dodané spolu so zariadením a kupuje sa samostatne. Vývodné potrubie musí mať rovnaký priemer, aký má prípojná príruba. Potrubie musí mať v horizontálnej časti malý sklon (cca 10 stupňov) a smerovať hore, aby mohol vzduch vol’ne vychádzat’ zvnútra vonku.

Pozor! Ak má odsávač uhlíkové filtre, odstráňte ich. Odsávač pripojte k vývodnému kanálu vhodným potrubím s aspoň takým prierezom, aký má prípojná príruba.

! Používajte čo najkratšie potrubie.

! Používajte potrubie s čo najmenším počtom ohybov (s uhlom najviac 90 stupňov).

! Zabráňte značným zmenám prierezu potrubia.

! Používajte potrubie s čo najhladším vnútorným povrchom.

! Potrubie musí byť zhotovené z vhodného materiálu, v súlade s platnými predpismi a normami.

Digestor používaný ako pohlcovač

V tomto prípade sa musia používať uhlíkové filtre, ktoré si môžete kúpiť u predajcu.

Nasávaný vzduch, prechádzajúc cez uhlíkové filtre, očistuje sa z tuku a pachov, a následne sa prefiltrovaný vzduch vracia spät do miestnosti cez mriežky v hornom plásti komína.

Varovania

Minimálna vzdialenost' medzi plochou položenia kuchynského náčinia, tzn. medzi plochou varnej dosky, a najnižšou časťou odsávača, musí byť v prípade elektrických varných dosiek aspoň 55 cm, a v prípade plynových alebo kombinovaných sporákov aspoň 65 cm. Ak je v návode daného plynového sporáka uvedená iná vzdialenost', dodržte ju.

Pripojenie k el. napätiu

Parametre používaného el. obvodu sa musia zhodovať s menovitými parametrami, ktoré sú uvedené na výrobnom štítku, ktorý sa nachádza vo vnútri odsávača. Ked má odsávač zástrčku, po namontovaní odsávača ju zastrčte do vhodnej el. zásuvky v súlade s platnými miestnymi predpismi a normami. Ked odsávač nemá zástrčku (je určený na priame pripojenie), alebo ak je napájací kábel príliš krátky, odsávač po namontovaní pripojte k el. obvodu, ktorý je chránený dvojvodičovým ističom/vypínačom, ktorý umožňuje úplne odpojit zariadenie od el. napätia v nadprúdových situáciách 3. kategórie, v súlade s platnými miestnymi predpismi a normami.

Varovanie! Pred opätovným pripojením odsávača k el. obvodu, ako aj pred skontrolovaním výkonnosti fungovania, vždy najprv skontrolujte, či je napájací kábel správne namontovaný. Odsávač má špeciálny napájací kábel, ak sa poškodí, môže ho vymenit' iba výrobca, autorizovaný servis, alebo osoby s náležitými kvalifikáciami, vďaka tomu predídete možnými ohrozeniam.

Montáž odsávača

Odsávač má náležité montážne kolíky, vhodné na väčšinu typov stien. Avšak vždy sa porad'te s kvalifikovaným technikom, aby boli použité správne montážne prvky, adekvátne podľa daného typu steny, aby bolo upevnenie náležite silné a malo dostatočnú nosnosť.

Pozor: Týka sa iba odsávačov, ktoré sú montované k stropu

S odsávačom nie sú dodané kolíky určené na montáž k stropu.

Bezpodmienečne sa porad'te s kvalifikovaným technikom, aby boli použité správne montážne prvky, adekvátne podľa daného typu steny, aby bolo upevnenie náležite silné a malo dostatočnú nosnosť.

Fungovanie odsávača

Ked' je vzduch v kuchyni značne znečistený, používajte odsávač na najvyššej rýchlosti. Odporúčame, aby ste odsávač spustili 5 minút pred začatím varenia akéhokol'vek jedla, a aby ste odsávač nechali spustený. ešte približne 15 minút po skončení varenia.

1. • Zníženie rýchlosti
2. • Zvýšenie rýchlosti
3. Displej
4. Časovač
5. ZAPNUTIE/VYPNUTIE osvetlenia

Ked' stlačíte a na cca 3 sekundy podržíte tlačidlo osvetlenia (5), jas LED diód sa začne zmenšovať. LED diódy majú 3 úrovne jasu.

Časovač

Časovač umožňuje vypnút' odsávač po uplynutí nastaveného času. Umožňuje to prefiltrovať vzduch po skončení varenia. Maximálny čas oneskorenia vypnutia je 90 minút. Časovač môžete hocikedy vypnút' stlačením tlačidla „4“. Na displeji začne blikat' číslica „0“. Potom stláčaním „1“ a „2“ nastavte trvanie oneskoreného vypnutia v rozsahu 1 – 9 (každý rozsah označuje 10 minút, tzn. 1 = 10 minút, 2 = 20 minút... 5 = 50 minút. Funkciu spustíte opätovným stlačením „4“. Ked' je nastavený časovač (oneskorené vypnutie), na displeji bude vedľa číslice blikat' bodka. Časovač zrušíte stlačením „4“. Trvanie skrátite stlačením „1“. Zrušenie časovača potvrdíte stlačením „4“. Ked' vypnete časovač, osvetlenie sa nevypne.

(Pozor! 4. rýchlost', čiže funkcia Boost, to znamená, že odsávač sa po 5 minútach práce na tejto úrovni automaticky prepne na 3. rýchlost')

Pozor: Časovač nastavte v priebehu 20 sekúnd; v opačnom prípade sa nastavovanie zruší, a odsávač začne pracovať normálnym spôsobom.

Údržba

POZOR! Dodržiavajte základné pokyny ohľadne čistenia kuchynského odsávača a výmeny filtrov, keďže v opačnom prípade vzniká riziko požiaru. Preto odporúčame, aby ste dodržiavali príslušné pokyny a odporúčania. Výrobca nezodpovedá za žiadne poškodenia motora alebo škody spôsobené požiarom v dôsledku nevykonávania alebo nenáležitého vykonávania údržby, alebo nedodržiavania vyššie uvedených pokynov a odporúčaní, predovšetkým ohľadne bezpečnosti.

Protitukový filter

Zachytáva čiastočky tuku vznikajúce pri varení. Čistite ho aspoň raz za mesiac, ručne s použitím neagresívnych čistiacich prostriedkov, alebo v umývačke riadu pri nízkej teplote s použitím krátkeho programu.

Kovový protitukový filter pri umývaní v umývačke riadu môže zmenit' svoju farbu, stratit' lesk, avšak neovplyvňuje to jeho filtračné vlastnosti. Ked' chcete vytiahnut' protitukový filter, potiahnite pružinovú sponu.

Pohlcuje zápachy, ktoré vznikajú pri varení. Uhlíkový filter sa po istom čase zanesie (nasýti), čo závisí tak od intenzity a typu varenia, ako aj od pravidelnosti čistenia protitukového filtra. V každom prípade vložku vymieňajte aspoň raz za štyri mesiace.

Uhlíkový filter NEUMÝVAJTE ani NEREGENERUJTE.

VÝMENA OSVETLENIA! Odsávač má systém osvetlenia, ktorý využíva technológiu LED. LED diódy poskytujú optimálne osvetlenie, a ich trvácnosť je až 10-krát vyššia než tradičného osvetlenia, a zároveň umožňuje ušetrit’ až 90 % spotrebúvanej elektrickej energie. Ked’ chcete osvetlenie vymenit’, obrát’te sa na autorizovaný servis.

Identifikácia a riešenie problémov

ZAVADY	RIEŠENIA
Odsávač nefunguje...	Uistite sa, či:• Napájanie nie je odpojené.• Rýchlost’ je zvolená.
Odsávač má nízky výkon...	Uistite sa, či:• Zvolená rýchlost’ motora je dostatočná k množstvu vznikajúcich pár.• V kuchyni je náležité vetranie, tzn. je zabezpečený dostatočný prívod čerstvého vzduchu• Obeh vzduchu v potrubí nespôsobuje, že výkon kuchynského odsávača nie je dostatočný. Obrátte sa na kvalifikovaného technika.• Uhlíkový filter nie je zanesený (ak sa digestor používa ako p ohlcovač).
Odsávač sa vypol	Uistite sa, či:• Napájanie nie je odpojené.• Istič používaného el. obvodu sa neaktivoval.

Popredajný servis

Prípadne opravy a údržbu vášho zariadenia môže vykonávať:

- predajca,

- alebo iný kvalifikovaný technik, ktorý má oprávnenie vykonávať predmetné práce na zariadeniach danej značky. Pri komunikácii so servisom vždy uved'te kompletné údaje zariadenia (model, typ a sériové číslo).

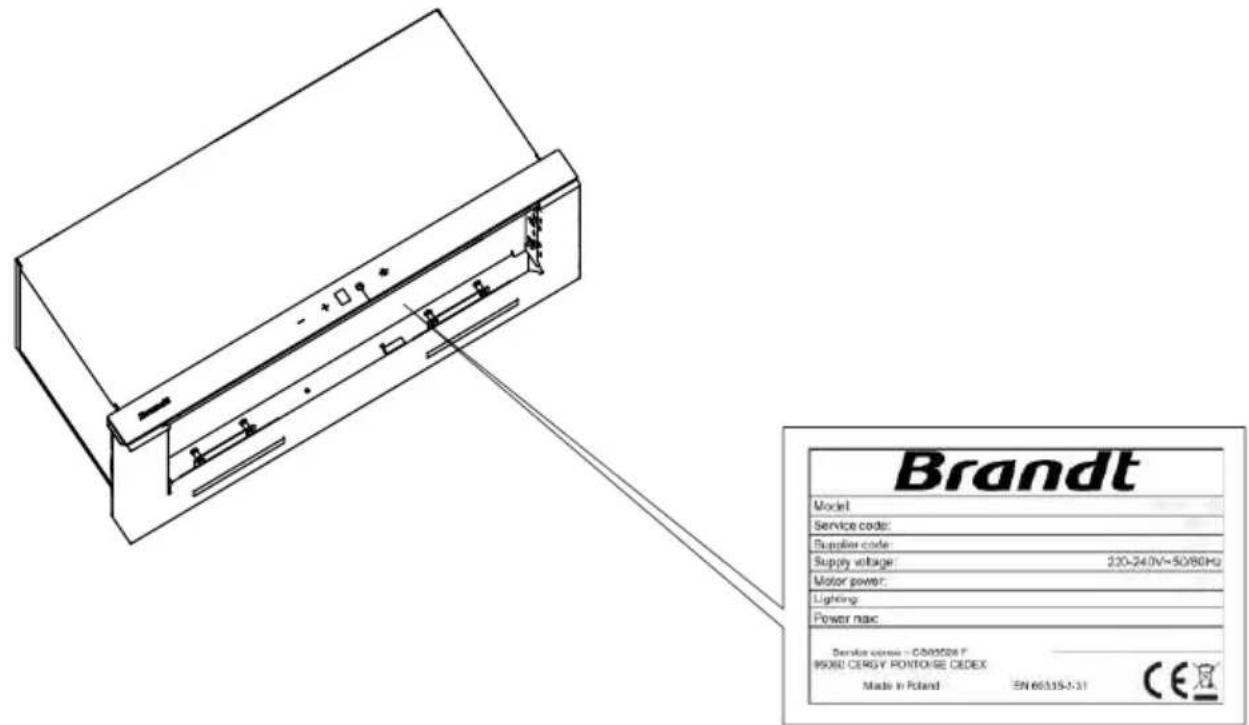

Tieto informácie sú uvedené na výrobnom štítku (pozrite nižšie uvedený obrázok).

Popredajný servis
