Typ produktu	Elektrický ohrievač vody
Kapacita	80 litrov
Rozmery (V x Š x H)	Pribl. 1000 x 500 x 500 mm
Hmotnosť	Pribl. 28 kg
Napájanie	230 V ~ 50 Hz
Vykurovací výkon	2000 W
Maximálna teplota vody	75°C
Typ termostatu	Nastaviteľný termostat s reguláciou teploty
Bezpečnostné prvky	Ochrana proti prehriatiu, poistný ventil, bezpečnostné vypnutie
Izolácia	Polyuretánová pena, nízke tepelné straty
Anódová ochrana	Horčíková anóda na ochranu proti korózii
Inštalácia	Nástenné upevnenie horizontálne alebo vertikálne
Trieda energetickej účinnosti	B (typické)
Spotreba energie v pohotovostnom režime	Nízke straty v pohotovostnom režime
Údržba	Ročné odvápnenie a kontrola anódy
Náhradné diely	Vykurovacie teleso, termostat, anóda, poistný ventil
Priložené príslušenstvo	Poistný ventil, šablóna na inštaláciu, návod na použitie
Záruka	2 roky
Súlad	CE, RoHS

Často kladené otázky - OTG80SLSIMC6 GORENJE

Aká je kapacita ohrievača vody Gorenje OTG80SLSIMC6?

Gorenje OTG80SLSIMC6 má kapacitu 80 litrov, vhodný pre malú až strednú domácnosť.

Ako nastavím teplotu na ohrievači vody?

Použite gombík nastaviteľného termostatu na prednom paneli. Otáčaním v smere hodinových ručičiek zvýšite, proti smeru znížite. Odporúčané nastavenie je 60°C na denné použitie.

Aké bezpečnostné prvky má tento model?

Obsahuje ochranu proti prehriatiu, poistný ventil a bezpečnostné vypnutie na zabránenie prehriatiu alebo nadmernému tlaku.

Ako často by som mal vykonávať údržbu?

Vykonajte ročné odvápnenie a kontrolujte horčíkovú anódu každé 2-3 roky. Ak je anóda silne skorodovaná, vymeňte ju.

Môžem ohrievač vody inštalovať horizontálne?

Áno, OTG80SLSIMC6 je možné namontovať horizontálne aj vertikálne, v závislosti od vášho priestoru a preferencií.

Aká je spotreba energie vykurovacieho telesa?

Vykurovacie teleso spotrebúva 2000 W pri 230 V, čo poskytuje rýchle ohrievanie vody.

Ako zistím, či je potrebné vymeniť anódu?

Kontrolujte anódu ročne. Ak je hrubá menej ako 10 mm alebo pokrytá silným vodným kameňom, vymeňte ju na ochranu nádrže pred koróziou.

Čo mám robiť, ak sa voda neohrieva?

Najprv skontrolujte napájanie a istič. Ak je v poriadku, môže byť chybný termostat alebo vykurovacie teleso. Kontaktujte odborníka na opravu.

Je ohrievač vody energeticky účinný?

Má triedu energetickej účinnosti B s polyuretánovou izoláciou, ktorá znižuje straty tepla v pohotovostnom režime, čo ho robí primerane účinným.

Kde nájdem náhradné diely pre tento model?

Náhradné diely ako vykurovacie telesá, termostaty a anódy sú k dispozícii v autorizovaných servisných strediskách Gorenje alebo u online predajcov.

NÁVOD NA OBSLUHU OTG80SLSIMC6 GORENJE

Ohrievač je vyrobený v súlade s platnými normami a oficiálne testovaný, preň bol vydaný bezpečnostný certifikát a certifikát o elektromagnetickej kompatibilite. Jeho základné technické vlastnosti sú uvedené na typovom štítku nalepenom medzi prípojnými rúrami. Ohrievač smie do vodovodnej a elektrickej siete zapojiť len pre to vyškolený odborník. Zásahy do jeho vnútrajšku za účelom opravy, odstránenia vodného kameňa a revízie alebo výmeny antikoróznej ochrannej anódy smie vykonať len autorizovaná servisná služba.

ZABUDOVANIE

Ohrievač zabudujte čím bližšie odberným miestom. V prípade zabudovania ohrievača v priestore s vaňou alebo sprchou, je povinne treba dodržiavať požiadavky normy IEC 60364- 7-701 (VDE 0100, časť 701). Na stenu ho pripevníte nástennými skrutkami s minimálnym nominálnym priemerom 8 mm. Stenu so slabou nosnosťou musíte na mieste, kam ho pripevníte, vhodne spevnit'. Ohrievač smiete na stenu pripevnit' len v zvislej polohe.

TECHNICKÉ PARAMETRE SPOTREBIČA

Typ		OTG 30 SLIM	OTG 50 SLIM	OTG 65 SLIM	OTG 80 SLIM	OTG 100 SLIM	OTG 120 SLIM
Objem	[l]	30	50	65	80	100	120
Menovitý tlak	[MPa (bar)]	0,6 (6)
Hmotnost' / naplnený vodou	[kg]	19/49	24/74	28/93	31/111	36/136	41/161
Protikorózna ochrana kotla		Smaltovaný / Mg anóda
Prípojný výkon	[W]	2000
Napätie	[V~]	230
Trieda ochrany		I
Stupeň ochrany		IP24
Čas zohrievania do 75 °C 1)	[h]	1 05	1 55	2 30	3 05	3 55	4 35
Množstvo miešanej vody pri 40 °C	[l]	50	89	120	145	200	236
Energetická spotreba 2)	[kWh/24h]	0,69	0,94	1,12	1,30	1,54	1,79

1) Čas zohrievania celkového objemu ohrievača elektrickým výhrevným telesom pri vstupnej teplote studenej vody z vodovodu 10 °C.
2) Energetická spotreba pri udržiavaní stálej teploty vody v ohrievači 65 °C a pri teplote prostredia 20 °C, merané podľa EN 60379.

A B C
OTG 30 SLIM	510	310	235
OTG 50 SLIM	690	470	250
OTG 65 SLIM	820	605	245
OTG 80 SLIM	950	735	245
OTG 100 SLIM	1125	900	255
OTG 120 SLIM	1300	900	430

Prípojné a montážne rozmery ohrievača [mm]

ZAPOJENIE NA VODOVODNÚ SIEŤ

Prívod a odvod vody sú na rúrkach ohrievača farebne vyznačené. Prívod studenej vody je vyznačený modrou farbou, odvod teplej vody červenou farbou. Ohrievač môžete na vodovodnú siet' pripojit' dvoma spôsobmi. Zatvorený tlakový systém umožňuje odber vody na viacerých odberných miestach. Otvorený, netlakový systém umožňuje odber vody len na jednom odbernom mieste. Vhodné miešacie batérie si musíte zabudovať vzhľadom na zvolený systém pripojenia.

Pri otvorenom, netlakovom systéme musíte pred ohrievač zabudovať spätný ventil, ktorý zabraňuje vytekaniu vody z kotla, ak je nedostatok vody v sieti. Pri tomto systéme pripojenia musíte použit’ prietokovú miešaciu batériu. V ohrievači sa objem vody z dôvodu zohrievania zvyšuje, čo zapríčiňuje kvapkanie vody z rúrky miešacej batérie. Silným zaťahovaním páky na miešacej batérii kvapkaniu nemôžete zabrániť, ba dokonca môžete batériu poškodit’.

Pri zatvorenom, tlakovom systéme zapojenia musíte na odberných miestach použit' tlakové miešacie batérie. Na prívodnú rúru musíte z dôvodu bezpečnosti činnosti zabudovat' bezpečnostný ventil zabraňujúci zvýšeniu tlaku v kotle o viac ako 0,1 MPa (1 bar) nad nominálnym tlakom. Výpustný otvor na bezpečnostnom ventile musí povinne mat' výstup na atmosférický tlak.

Pri zohrievaní vody v ohrievači sa tlak vody v kotle zvyšuje po hranicu nastavenú v bezpečnostnom ventile. Kedže je vracanie vody naspät do vodovodnej siete znemožnené, môže voda kvapkat z vypúšt'acieho otvoru bezpečnostného ventilu. Kvapkajúcu vodu môžete odviest do odtoku cez lovný nástavec, ktorý umiestnite pod bezpečnostný ventil.

V prípade, že z vyvedena inštalácia nezajistuje možnosť kvapkajúcu vodu odviest' zo spätného bezpečnostného ventilu do odtoku, môžete kvapkaniu zabránit' zabudovaním dilatačnej nádoby s objemom 3 l na prítokovej rúrke ohrievača.

Za účelom správného fungovania bezpečnostného ventilu a proverenia, či ochranný ventil nie ni blokovan, musíte samy periodicky vykonávat' kontroly. Pri preverovaní musíte posunom páky alebo uvoľnením matice ventilu (závisí od typu ventilu) otvorit' výtok zo spätného bezpečnostného ventilu. Pri tom musí výtokovou dýzou ventilu vytieč' voda, čo je znakom, že ventil je bezchybný.


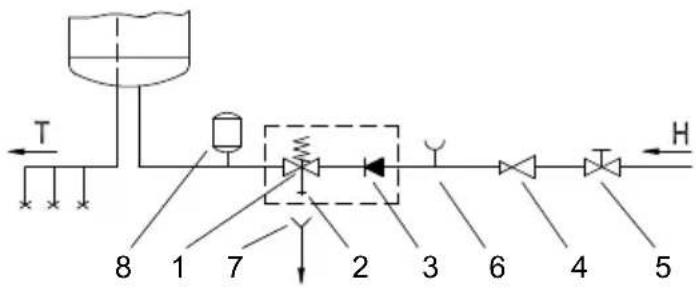

1 - Bezpečnostný ventil
2 - Kontrolný ventil
3 - Nevratný ventil
4 - Redukčný ventil
5 - Uzatvárací ventil

6 - Kontrolný nástavec
7 - Lievik s prípojkou na odtok
8 - Expanzná nádoba
H - Studená voda
T - Teplá voda

Ohrievač môže byť pripojený na domácu vodovodnú siet' bez redukčného ventilu, ak je tlak v sieti nižší ako menovitý tlak. Ak tlak v sieti vyšší ako menovitý tlak, musíte nutné nainštalovať redukčný ventil.

Pred zapojením do elektrickej siete musíte do ohrievača bezpodmienečne najskôr napustit vodu. Pri prvom napúšťaní otvorte páku na teplú vodu na miešacej batérii. Ohrievač je napustený, keď voda pritečie výtokovou rúrkou miešacej batérie.

ZAPOJENIE DO ELEKTRICKEJ SIETE

Pred zapojením do elektrickej siete je potrebné do ohrievača zabudovat' prípojnú šnúru minimálneho prierezu aspoň 1,5 mm ^2 (H05VV-F 3G 1,5 mm ^2 ). Za týmto účelom musíte z ohrievača odstránit' ochranný kryt.

Pripojenie ohrievača do elektrickej siete musí byt vykonávané v súlade s platnými elektrotechnickými normami pre elektrické vedenie. Medzi ohrievačom a pevnou inštaláciou by mali byt inštalované prípravy pre separáciu pólov elektrickej siete v súlade s vnútroštátnymi predpismi inštalácie.

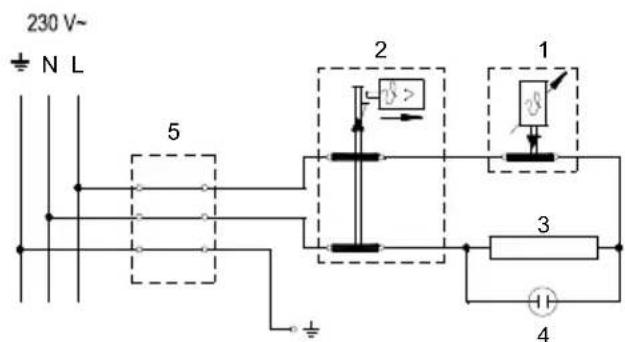

Legenda:

1 - Termostat
2 - Bimetalová poistka
3 - Vyhrievacie teleso
4 - Kontrolné svetlo
5 - Pripojovacia svorka

L - Fázový vodič

N - Neutrálni vodič

÷ - Ochranný vodič

UPOZORNENIE: Pred každým zásahom do vnútrajšku musíte ohrievač bezpodmienečne vypnút' z elektrickej siete!

POUŽÍVANIE A ÚDRŽBA

Po pripojení na vodovodnú a elektrickú siet' je ohrievač vody pripravený na používanie. Otáčaním gombíka na termostate zvolíte želanú teplotu vody medzi 25 °C a 75 °C. Odporúčame nastavenie gombíka do polohy "eco". Také nastavenie je najúspornejšie; tým sa dosiahne teplota vody približne 55 °C, usadenina vodného kameňa a strata teploty budú menšie ako pri nastaveniach na vyššiu teplotu.

Funkciu elektrického vyhrievacieho telesa signalizuje kontrolné svetlo. Ak ohrievač nebudete používať dlhšiu dobu, poistite jeho obsah pred zamrznutím takým spôsobom, že elektrický prúd nevypnete, gombík termostatu nastavíte do polohy “*”.

Pri takom nastavení bude ohrievač udržiavať teplotu vody na približne 10 °C. Ak však ohrievač vypnete z elektrickej siete, musíte z neho vypustit' aj vodu, ak hrozí nebezpečenstvo mrazov. Voda z ohrievača sa vypúšťa cez prítokovú hadicu ohrievača. Za týmto účelom odporúčame pri zabudovaní medzi bezpečnostný ventil a prítokovú hadicu ohrievača umiestnit' osobitný fiting (T-kus) alebo vypúšťací ventil.

Ohrievač môžete vyprázdnit' aj priamo cez bezpečnostný ventil, a to posunom páčky respektíve otočnej hlavice ventila do rovnakej polohy ako pri preverovaní fungovania.

Pred vyprázdnením je potrebné ohrievač odpojit z elektrickej siete a potom otvorit páčku na teplú vodu na pripojenej miešacej batérii. Po vypustení vody cez výpustnú hadicu v ohrievači zostane menšie množstvo vody, ktorá vytečie, ked' odstránite výhrevnú prírubu cez otvor výhrevnej príruby.

Vonkajšok ohrievača čistite jemným roztokom pracieho prášku. Nepoužívajte riedidlá a agresívne čistiace prostriedky.

Pravidelnými servisnými prehliadkami si zabezpečíte bezchybnú činnosť a dlhú životnú dobu ohrievača. Prvá prehliadka by mala byť autorizovanou servisnou službou vykonaná približne dva roky po zapojení. Pri prehliadke sa zistí stupeň opotrebovania protikoróznej ochrannej anódy a podľa potreby sa očisti vodný kameň, ktorý sa vzhľadom na kvalitu, množstvo a teplotu použitej vody naberie vo vnútrajšku ohrievača. Servisná služba Vám po prehliadke ohrievača vzhľadom na zistený stav odporučí aj dátum d’alšej kontroly.

Prosíme Vás, aby ste prípadné nedostatky na ohrievači neopravovali sami, ale o nich informovali najbližšiu autorizovanú servisnú službu.
