OTG80SLSIMC6 - Chauffe-eau & chaudière GORENJE - Nemokama naudojimo instrukcija

Gaminio tipas	Elektrinis vandens šildytuvas
Talpa	80 litrų
Matmenys (A x P x G)	Apytiksl. 1000 x 500 x 500 mm
Svoris	Apytiksl. 28 kg
Maitinimo šaltinis	230 V ~ 50 Hz
Šildymo galia	2000 W
Maksimali vandens temperatūra	75°C
Termostato tipas	Reguliuojamas termostatas su temperatūros valdymu
Saugos funkcijos	Apsauga nuo perkaitimo, slėgio mažinimo vožtuvas, saugos išjungimas
Izoliacija	Poliuretano putos, maži šilumos nuostoliai
Anodo apsauga	Magnio anodo strypas apsaugai nuo korozijos
Montavimas	Montavimas ant sienos horizontaliai arba vertikaliai
Energijos vartojimo efektyvumo klasė	B (tipiškas)
Energijos suvartojimas budėjimo režimu	Maži budėjimo nuostoliai
Priežiūra	Kasmetinis nuosėdų šalinimas ir anodo patikra
Atsarginės dalys	Šildymo elementas, termostatas, anodo strypas, apsauginis vožtuvas
Pridedami priedai	Apsauginis vožtuvas, montavimo šablonas, instrukcija
Garantija	2 metai
Atitiktis	CE, RoHS

Dažnai užduodami klausimai - OTG80SLSIMC6 GORENJE

Kokia yra Gorenje OTG80SLSIMC6 vandens šildytuvo talpa?

Gorenje OTG80SLSIMC6 talpa yra 80 litrų, tinkama mažam ar vidutinio dydžio namų ūkiui.

Kaip nustatyti temperatūrą ant vandens šildytuvo?

Naudokite reguliuojamo termostato rankenėlę priekiniame skydelyje. Sukite pagal laikrodžio rodyklę, kad padidintumėte, prieš laikrodžio rodyklę, kad sumažintumėte. Rekomenduojamas nustatymas kasdieniam naudojimui yra 60°C.

Kokias saugos funkcijas turi šis modelis?

Jame yra apsauga nuo perkaitimo, slėgio mažinimo vožtuvas ir saugos išjungimas, kad būtų išvengta perkaitimo ar per didelio slėgio.

Kaip dažnai turėčiau atlikti priežiūrą?

Atlikite kasmetinį nuosėdų šalinimą ir tikrinkite magnio anodo strypą kas 2-3 metus. Pakeiskite anodą, jei jis stipriai koroduotas.

Ar galiu sumontuoti vandens šildytuvą horizontaliai?

Taip, OTG80SLSIMC6 gali būti montuojamas tiek horizontaliai, tiek vertikaliai, priklausomai nuo jūsų vietos ir pageidavimų.

Kokia yra šildymo elemento galios sąnauda?

Šildymo elementas sunaudoja 2000 W esant 230 V, užtikrindamas greitą vandens šildymą.

Kaip sužinoti, ar anodo strypą reikia pakeisti?

Kasmet tikrinkite anodo strypą. Jei jis yra plonesnis nei 10 mm arba padengtas stipriomis nuosėdomis, pakeiskite jį, kad apsaugotumėte baką nuo korozijos.

Ką daryti, jei vanduo nešyla?

Pirmiausia patikrinkite maitinimo šaltinį ir grandinės pertraukiklį. Jei viskas gerai, gali būti sugedęs termostatas arba šildymo elementas. Dėl remonto kreipkitės į specialistą.

Ar vandens šildytuvas yra energiją taupantis?

Jis turi B energijos vartojimo efektyvumo klasę su poliuretano izoliacija, kuri sumažina budėjimo šilumos nuostolius, todėl jis yra gana efektyvus.

Kur galiu rasti atsargines dalis šiam modeliui?

Atsargines dalis, tokias kaip šildymo elementai, termostatai ir anodo strypai, galima įsigyti įgaliotuose Gorenje aptarnavimo centruose arba internetinėse parduotuvėse.

NAUDOJIMO INSTRUKCIJA OTG80SLSIMC6 GORENJE

Gerbiamas pirkėjau, dėkojame, kad pirkote mūsų gamini.

Prieš montavimą ir pirmą vandens šildytuvo paleidimą atidžiai perskaitykite šią instrukcija.

ŠIO PRIĚTAISO NĚRA SKIRTI NAUDOTI ASMENIMS (ISKAITANT VAIKUS) SU SUMAŽINTAS FIZINĖ, SENSORINĖS AR PSICHINIO SUGEBĖJIMUS, AR TRŪKSTA PATIRTĮ IR ŽINIAS, NEBENT JIE BUVO PAREIŠKĖ PRIEŽIŪRA IR INSTRUKCIJOS DĖL NAUDOJIMOSI ĮRENGINIAI ASMUO, ATSAKINGAS UŽ JŲ SAUGOS.

VAIKAI TURI BÜTI PRIŽIÜRIMI, SIEKIANT UŽTIKRINTI, KAD JIE NE ŽAISTI SU PRIETAISU.

Vandens šildytuvas pagamintas sutinkamai su galiojančiais standartais ir yra praėjęs atestaciją, bei įvertintas ISO bei saugumo sertifikatais. Pagrindinės įrenginio charakteristikos nurodytos ant gamintojo lentelės, esančios tarp vandens prijungimo atvamzdžių. Šildytuvą prie elektros tinklo ir vandentiekio gali pajungti tik autorizuota tarnyba ar įgaliotas specialistas. Garantinį ir pogarantinį aptarnavimą ir remonta, nuovirų pašalinimą, antikorozinio anodo patikrinimą ar pakeitimą gali atlikti tik gamintojo įgaliota serviso tarnyba.

MONTAVIMAS

Vandens šildytuvas turi būti montuojamas kaip galima arčiau vandens paėmimo taškų. Jei vandens šildytuvą montuosite patalpoje, kurioje yra vonia arba dušo kabina, būtina laikytis standarto IEC 60364-7-701 (VDE 0100, Teil 701) reikalavimų. Turi būti pritaisomas prie sienos, naudojant tinkamus kietosios sluoksniuotosios klinties varžtus su nemažesniu nei 8 mm diametru. Silpnos sienos vietose kur bus tvirtinamas prietaisas, turi būti atatinkamai sutvirtintos serijos šildytuvai montuojami ant sienos tik vertikalioje padėtyje.

TECHNINĖS VANDENS ŠILDYTUVŲ CHARAKTERISTIKOS

Tipas		OTG 30 SLIM	OTG 50 SLIM	OTG 65 SLIM	OTG 80 SLIM	OTG 100 SLIM	OTG 120 SLIM
Tūris	[l]	30	50	65	80	100	120
Nominalus slėgis	[MPa (bar)]	0,6 (6)
Svoris tuščio / pripildyto	[kg]	19/49	24/74	28/93	31/111	36/136	41/161
Antikorozinė bako apsauga		emaliuotas/ Mg anodas
Kaitinimo elemento galingumas	[W]	2000
Įtampa	[V~]	230
Apsaugos klasė		I
Apsaugos laipsnis		IP24
Sušildymo iki 75 °C laikas 1)	[h]	1 05	1 55	2 30	3 05	3 55	4 35
Sumaišyto iki 40 °C vandens kiekis	[l]	50	89	120	145	200	236
Šilumos nuostoliai 2)	[kWh/24h]	0,69	0,94	1,12	1,30	1,54	1,79

1) Vandens sušildymo laikas skaičiuojamas, kai jtekančio šalto vandens temperatūra 10 °C.

2) Šilumos nuostoliai skaičiuojami kai šildytuve palaikoma pastovi 65 °C temperatūra, kai aplinkos temperatūra siekia 20 °C. Matavimai atlikti pagal EN 60379.

A B C
OTG 30 SLIM	510	310	235
OTG 50 SLIM	690	470	250
OTG 65 SLIM	820	605	245
OTG 80 SLIM	950	735	245
OTG 100 SLIM	1125	900	255
OTG 120 SLIM	1300	900	430

Prijungimo ir montažiniai šildytuvo matmenys [mm]

PRIJUNGIMAS PRIE VANDENTIEKIO TINKLO

Vandens privedimo ir karšto vandens nuvedimo antgaliai pažymėti skirtingomis spalvomis : mėlynas-šaltas vanduo, raudonas-karštas.

Vandens šildytuvas prie vandentiekio tinklo gali jungtis dvejopai. Uždara (kaupiamoji) vandens pajungimo sistema aprūpina vandeniu kelis vartojimo taškus, o atvira (pratekanti) - tik viename taške. Priklausomai nuo pasirinktos sistemos turi būti montuojami atatinkami vandens maišytuvai. Atviroje vandens pajungimo sistemoje prieš šildytuvą būtina pastatyti atbulinį vožtuvą, kuris neleis karštam vandeniui patekti į šalto vandens vamzdį. Tokioje sistemoje reikia naudoti pratekančio srauto maišytuvą. Vandens šildytuve dėl temperatūros padidėjimo, keičiasi vandens tūris.

Dėl šios priežasties gali iš aukščiau minėto maišytuvo gali lašėti vanduo. Nesistenkite sustabdyti vandens stipriai užsukdami kraną, nes galite pažeisti maišytuvą.

Uždaroje vandens pajungimo sistemoje būtina naudoti maišytuvus vandens paėmimo taškuose. Ant šalto vandens padavimo vamzdžio būtina pastatyti apsauginį/atbulinį vožtuvą, kuris nustatytas 0,1 MPa slėgiui arba apsauginę grupę, kuri apsaugotų apsaugotų nuo viršslėgio susidarymo bake. Vandeniiui šylant, slėgis šildytuve kyla iki nustatyto 0,1 MPa.

Apsauginio vožtuvo išvadas privalo turėti išėjimą į atmosferos slėgį. Vandens perteklius gali lašėti iš apsauginio vožtuvo angos, todėl rekomenduojama nuo apsauginio vožtuvo iki nuotėkynes nuvesti lankstų vamzdelį ar šlangą. Ji turėtų būti nukreipta tiesiai žemyn ir būtų apsaugota nuo užšalimo.

Jei esama vandentiekio sistema neleidžia leisti varvančio vandens iš grjžtamojo apsauginio vožtuvo į kanalizacijos vamzdį, Jūs galite išvengti varvėjimo, suinstaliuodami 3 litru talpos rezervuarą ant boilerio vandens jleidimo vamzdžio.

Kad apsauginis vožtuvas dirbtų teisingai, turite jį patys periodiškai tikrinti. Kad patikrintumėte vožtuvą, Jūs turite atidaryti grįžtamojo apsauginio vožtuvo išėjimo angą, sukdami rankenėlž arba atsukdami vožtuvo veržlę (priklausomai nuo vožtuvo tipo). Vožtuvas veikia tinkamai, jeigu vanduo išbėga iš purkštuko, kai išėjimo anga yra atidaryta.


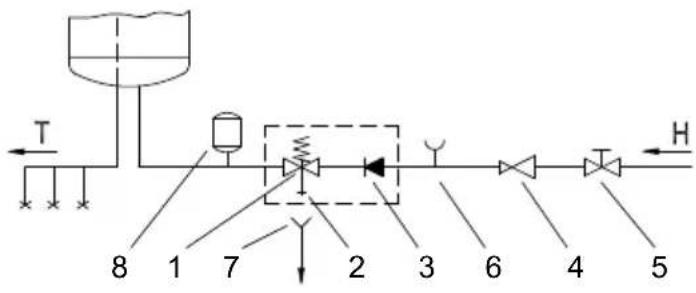

Uždara (kaupiamoji) sistema

Atvira (pratekanti) sistema

Sutartiniai žymėjimai:

1 - Apsauginis vožtuvas
2 - Vandens nuleidimo antgalis
3 - Atbulinis vožtuvas
4 - Redukcinis vožtuvas
5 - Ventilis

6 - Antgalis manometro pajungimui
7 - Trapas ar kanalizacijos vamzdis
8 - Išsiplėtimo indas
H - Šaltas vanduo
T - Karštas vanduo

Griežtai draudžiama statyti uždaromajj ventilj tarp šildytuvo ir atbulinio/apsauginio vožtuvo.

Jeigu vandentiekio tinkle slėgis neviršija 0,6 MPa (6 barus), vandens šildytuvą galima jungti tiesiogiai. Jeigu slėgis viršija 0,6 MPa (6 barus), turi būti suinstaliuojamas redukcinis vožtuvas.

Esant padidintam vandens kietumui, būtina statyti vandens kietumą reguliuojančius filtrus. Prieš pajungiant vandens šildytuvą i elektros tinklą, būtina užpildyti šildytuvą vandeniu. Tam reikia atsukti karšto vandens padavimo čiaupą. Šildytuvas bus pilnai užpildytas, kai iš karšto vandens čiaupo pradės bėgti vanduo.

PAJUNGIMAS PRIE ELEKTROS TINKLO

Prieš prijungiant prie elektros tinklo, būtina į šildytuvą įmontuoti bent 1,5 mm ^2 (H05VV -F 3G 1,5 mm ^2 ) minimalaus skerspjūvio prijungiamajį kabelį. Tam reikia nuimti termostato rankenėlę ir įstačius atsuktuvą į plyšį tarp plokštelės ir apsauginio dangtelio prie termostato rankenėlės iš vienos pusės ir iš kitos pusės nuimti priekinę apsauginio dangtelio plokštelę. Tam, kad nuimti apsauginį dangtelį, atsukite du varžtus, laikančius dangtelį.

Vandens šildytuvo pajungimas prie elektros tinklo atliekamas pagal galiojančius šalyje reikalavimus. Tarp vandens šildytuvo ir elektros instaliacijos turi būti įmontuotas įrengimas visų polių atskyrimui nuo įtampos, atitikantis šalyje galiojančius elektros instaliacijų reikalavimus.

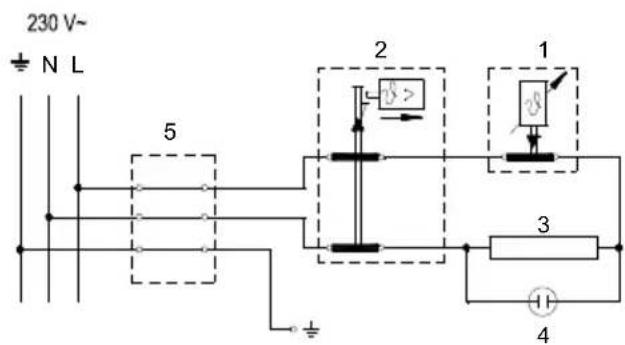

Sutartiniai žymėjimai:

1 - Termostatas
2 - Bimetalinis saugiklis
3 - Kaitinimo elementas
4 - Kontroliné lemputé
5 - Laidų sujungimo blokas

L - Fazinis laidas
N - Nulinis laidas
± - Jžeminimo laidas

Elektroschema

Dèmesio! Šis įrenginys skirtas prijungimui prie kintamos srovės tinklo su apsauginiu jžeminimo laidu. Jūsų saugumui prijunkite prietaisą tik į rozetę su apsauginiu jžeminimu. Nekeiskite kištuko ir nenaudokite perėjimų.

ŠILDYTUVO EKSPLOATACIJA IR PRIEŽIŪRA

Vandens šildytuvu galima naudotis po jo prijungimo prie vandentiekio ir elektros linijos. Vandens temperatūra šildytuve automatiškai palaikoma termostato. Jūs galite nustatyti norimą vandens temperatūrą sukdami termostato rankenėlę. Ja galima nustatyti norimą temperatūrą nuo 25 °C iki 75 °C. Rekomenduojama rankenėlę nustatyti į padėtį “eco” prie kurios vanduo šyla iki 55 °C, kadangi ji leidžia optimaliai naudoti elektros energiją ir neleidžia susidaryti kalkių apnašoms. Jeigu ruošiatės kurį laiką nesinaudoti vandens šildytuvu, pasukite termostato rankenėlę į padėtį “*”.

Šiuo atveju bus palaikoma vandens temperatūra apie 10 °C, ir jūs išvengsite vandens šildytuvo užšalimo. Šildytuvo darbą rodo indikatoriaus lemputė.

Vanduo iš šildytuvo išteka per šildytuvo nutekamajį vamzdį. Todėl patartina montuojant šildytuvą tarp apsauginio vožtuvo ir nutekamojo vamzdžio įmontuoti specialų fittingą (trišakį) arba išleidimo ventilį. Šildytuvą galite ištuštinti ir tiesiai per apsauginį vožtuvą, pasukę rankenėlę arba vožtuvo sukamają kepurėlę į veikimo patikrinimo padėtį. Prieš tuštinant šildytuvą reikia išjungti iš elektros tinklo ir tada jjungti šilto vandens rankenėlę ant prijungto maišytuvo. Ištuštinus šildytuvą per nutekamajį vamzdį šildytuve lieka nedidelis kiekis vandens, kuris išteka nuėmus šildytuvo prijungiklį per šildytuvo jungiamają angą.

Šildytuvo išorę valykite skudurėliu su muilu ar kita skalbimo priemone. Nenaudokite tirpiklių ar kitų agresyvių valiklių.

Tam, kad užtikrinti gerą šildytuvo darbą ir jo ilgaamžiškumą, rekomenduojama periodiškai jį tikrinti. Pirmas patikrinimas turėtų būti maždaug po dviejų darbo metų. Jo metu patikrinama magnio anodo būklė, išplaunamas nuo susidariusių kalkių nuosėdų šildytuvo vidus. Pagal esamą šildytuvo būklę serviso tarnyba duos rekomendaciją apie sekantį apžiūros laiką. Magnio anodas keičiamas jeigu jo skersmuo žymiai sumažėjo arba jis visai sudilęs. Neremontuokite vandens šildytuvo patys, o kreipkitės į serviso tarnybą.

Dèmesio! Prieš remontuodami šildytuvą, įsitikinkite, kad jis atjungtas nuo elektros srovės.
